Композиція для одержання термостабільних і сумісних з катодним захистом покриттів

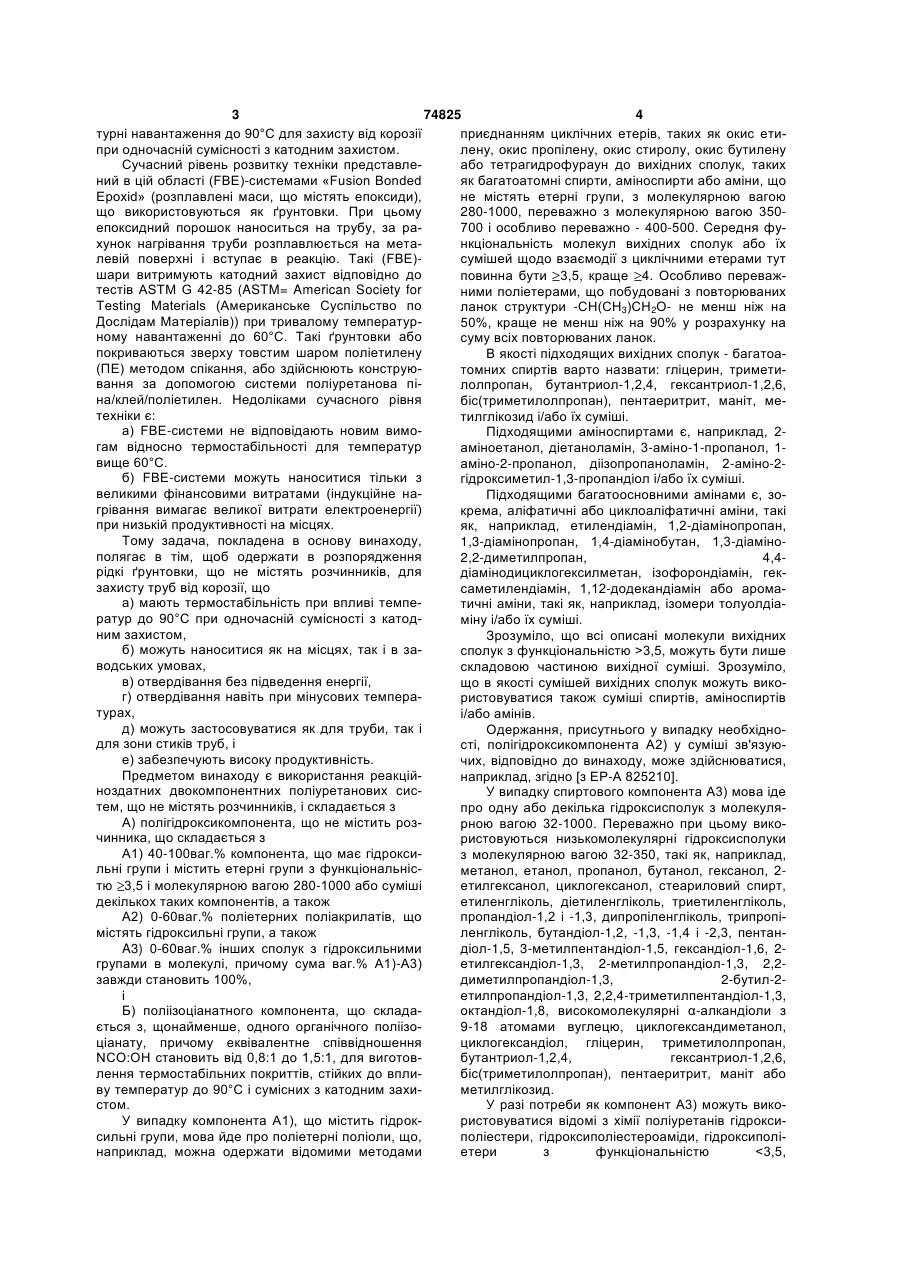

1. Композиція для одержання термостабільних і сумісних з катодним захистом покриттів, яка містить реакційноздатну двокомпонентну поліуретанову систему, що не містить розчинник, яка відрізняється тим, що реакційноздатна система складається з А) полігідроксикомпонента, який не містить розчинника, що включає А1) компонент, що містить гідроксильні групи і етерні групи, з функціональністю 3,5 і молекулярною масою 280-1000 або суміші декількох таких компонентів, і Б) поліізоціанатного компонента, що складається з, щонайменше, одного органічного поліізоціанату, причому еквівалентне співвідношення NCO:OH становить від 0,8:1 до 1,5:1. 2. Композиція за п.1, яка відрізняється тим, що компонент (А) додатково містить до 60 мас.% поліетерних поліакрилатів, що містять гідроксильні групи (компонент (А2)). C2 2 UA 1 3 74825 4 турні навантаження до 90°С для захисту від корозії приєднанням циклічних етерів, таких як окис етипри одночасній сумісності з катодним захистом. лену, окис пропілену, окис стиролу, окис бутилену Сучасний рівень розвитку техніки представлеабо тетрагидрофураун до вихідних сполук, таких ний в цій області (FВЕ)-системами «Fusion Bonded як багатоатомні спирти, аміноспирти або аміни, що Epoxid» (розплавлені маси, що містять епоксиди), не містять етерні групи, з молекулярною вагою що використовуються як ґрунтовки. При цьому 280-1000, переважно з молекулярною вагою 350епоксидний порошок наноситься на трубу, за ра700 і особливо переважно - 400-500. Середня фухунок нагрівання труби розплавлюється на метанкціональність молекул вихідних сполук або їх левій поверхні і вступає в реакцію. Такі (FBE)сумішей щодо взаємодії з циклічними етерами тут шари витримують катодний захист відповідно до повинна бути 3,5, краще 4. Особливо переважтестів ASTM G 42-85 (ASTM= American Society for ними поліетерами, що побудовані з повторюваних Testing Materials (Американське Суспільство по ланок структури -СН(СН3)СН2О- не менш ніж на Дослідам Матеріалів)) при тривалому температур50%, краще не менш ніж на 90% у розрахунку на ному навантаженні до 60°С. Такі ґрунтовки або суму всіх повторюваних ланок. покриваються зверху товстим шаром поліетилену В якості підходящих вихідних сполук - багатоа(ПЕ) методом спікання, або здійснюють конструютомних спиртів варто назвати: гліцерин, триметивання за допомогою системи поліуретанова пілолпропан, бутантриол-1,2,4, гексантриол-1,2,6, на/клей/поліетилен. Недоліками сучасного рівня біс(триметилолпропан), пентаеритрит, маніт, метехніки є: тилглікозид і/або їх суміші. а) FBE-системи не відповідають новим вимоПідходящими аміноспиртами є, наприклад, 2гам відносно термостабільності для температур аміноетанол, діетаноламін, 3-аміно-1-пропанол, 1вище 60°С. аміно-2-пропанол, діізопропаноламін, 2-аміно-2б) FBE-системи можуть наноситися тільки з гідроксиметил-1,3-пропандіол і/або їх суміші. великими фінансовими витратами (індукційне наПідходящими багатоосновними амінами є, зогрівання вимагає великої витрати електроенергії) крема, аліфатичні або циклоаліфатичні аміни, такі при низькій продуктивності на місцях. як, наприклад, етилендіамін, 1,2-діамінопропан, Тому задача, покладена в основу винаходу, 1,3-діамінопропан, 1,4-діамінобутан, 1,3-діамінополягає в тім, щоб одержати в розпорядження 2,2-диметилпропан, 4,4рідкі ґрунтовки, що не містять розчинників, для діамінодициклогексилметан, ізофорондіамін, гекзахисту труб від корозії, що саметилендіамін, 1,12-додекандіамін або аромаа) мають термостабільність при впливі темпетичні аміни, такі як, наприклад, ізомери толуолдіаратур до 90°С при одночасній сумісності з катодміну і/або їх суміші. ним захистом, Зрозуміло, що всі описані молекули вихідних б) можуть наноситися як на місцях, так і в засполук з функціональністю >3,5, можуть бути лише водських умовах, складовою частиною вихідної суміші. Зрозуміло, в) отвердівання без підведення енергії, що в якості сумішей вихідних сполук можуть виког) отвердівання навіть при мінусових темпераристовуватися також суміші спиртів, аміноспиртів турах, і/або амінів. д) можуть застосовуватися як для труби, так і Одержання, присутнього у випадку необхіднодля зони стиків труб, і сті, полігідроксикомпонента А2) у суміші зв'язуюе) забезпечують високу продуктивність. чих, відповідно до винаходу, може здійснюватися, Предметом винаходу є використання реакційнаприклад, згідно [з ЕР-А 825210]. ноздатних двокомпонентних поліуретанових сисУ випадку спиртового компонента A3) мова іде тем, що не містять розчинників, і складається з про одну або декілька гідроксисполук з молекуляА) полігідроксикомпонента, що не містить розрною вагою 32-1000. Переважно при цьому викочинника, що складається з ристовуються низькомолекулярні гідроксисполуки А1) 40-100ваг.% компонента, що має гідроксиз молекулярною вагою 32-350, такі як, наприклад, льні групи і містить етерні групи з функціональнісметанол, етанол, пропанол, бутанол, гексанол, 2тю 3,5 і молекулярною вагою 280-1000 або суміші етилгексанол, циклогексанол, стеариловий спирт, декількох таких компонентів, а також етиленгліколь, діетиленгліколь, триетиленгліколь, А2) 0-60ваг.% поліетерних поліакрилатів, що пропандіол-1,2 і -1,3, дипропіленгліколь, трипропімістять гідроксильні групи, а також ленгліколь, бутандіол-1,2, -1,3, -1,4 і -2,3, пентанA3) 0-60ваг.% інших сполук з гідроксильними діол-1,5, 3-метилпентандіол-1,5, гександіол-1,6, 2групами в молекулі, причому сума ваг.% А1)-А3) етилгександіол-1,3, 2-метилпропандіол-1,3, 2,2завжди становить 100%, диметилпропандіол-1,3, 2-бутил-2і етилпропандіол-1,3, 2,2,4-триметилпентандіол-1,3, Б) поліізоціанатного компонента, що складаоктандіол-1,8, високомолекулярні α-алкандіоли з ється з, щонайменше, одного органічного поліізо9-18 атомами вуглецю, циклогександиметанол, ціанату, причому еквівалентне співвідношення циклогександіол, гліцерин, триметилолпропан, NCO:OH становить від 0,8:1 до 1,5:1, для виготовбутантриол-1,2,4, гексантриол-1,2,6, лення термостабільних покриттів, стійких до вплибіс(триметилолпропан), пентаеритрит, маніт або ву температур до 90°С і сумісних з катодним захиметилглікозид. стом. У разі потреби як компонент A3) можуть викоУ випадку компонента А1), що містить гідрокристовуватися відомі з хімії поліуретанів гідроксисильні групи, мова йде про поліетерні поліоли, що, поліестери, гідроксиполіестероаміди, гідроксиполінаприклад, можна одержати відомими методами етери з функціональністю
