Водонепроникне та паропроникне взуття

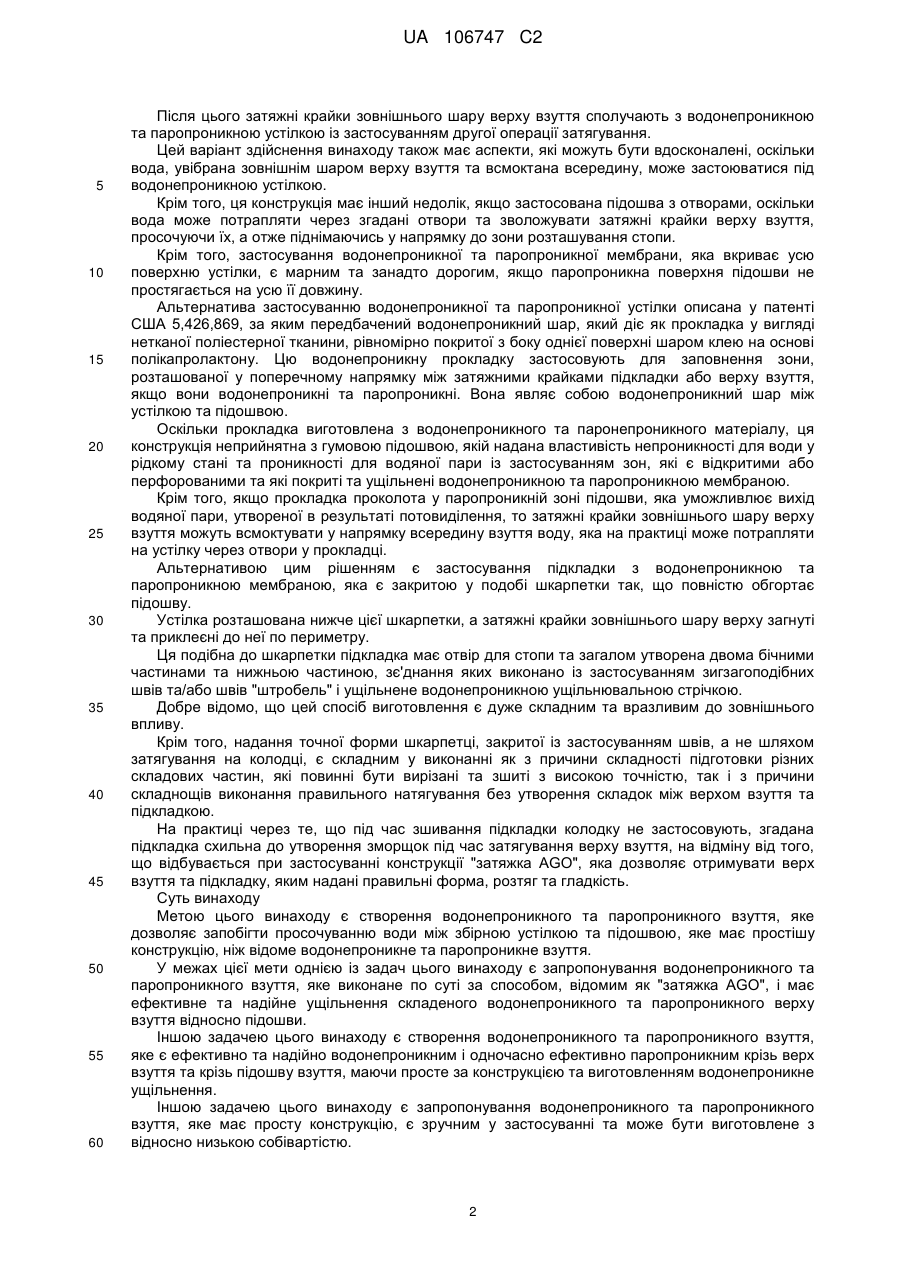

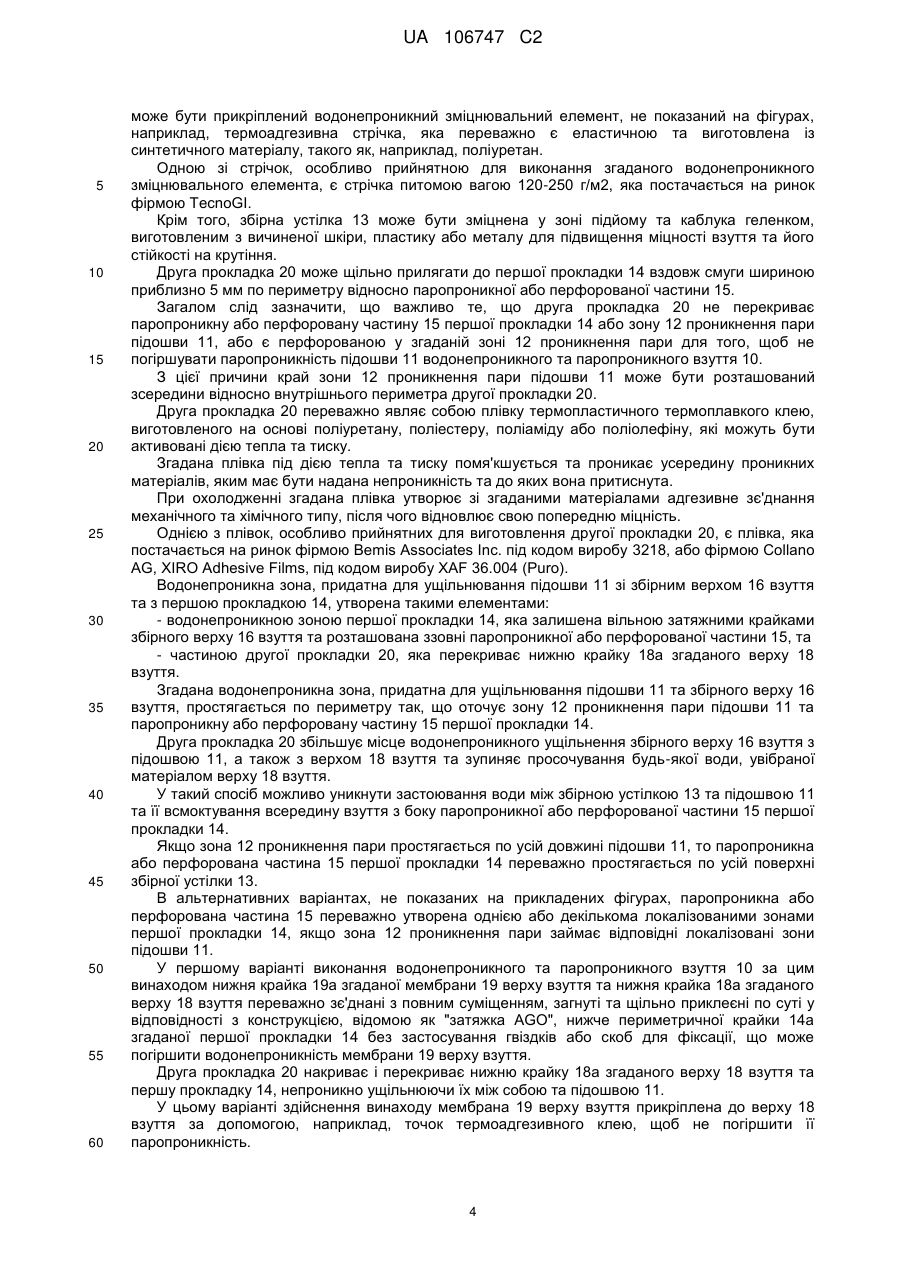

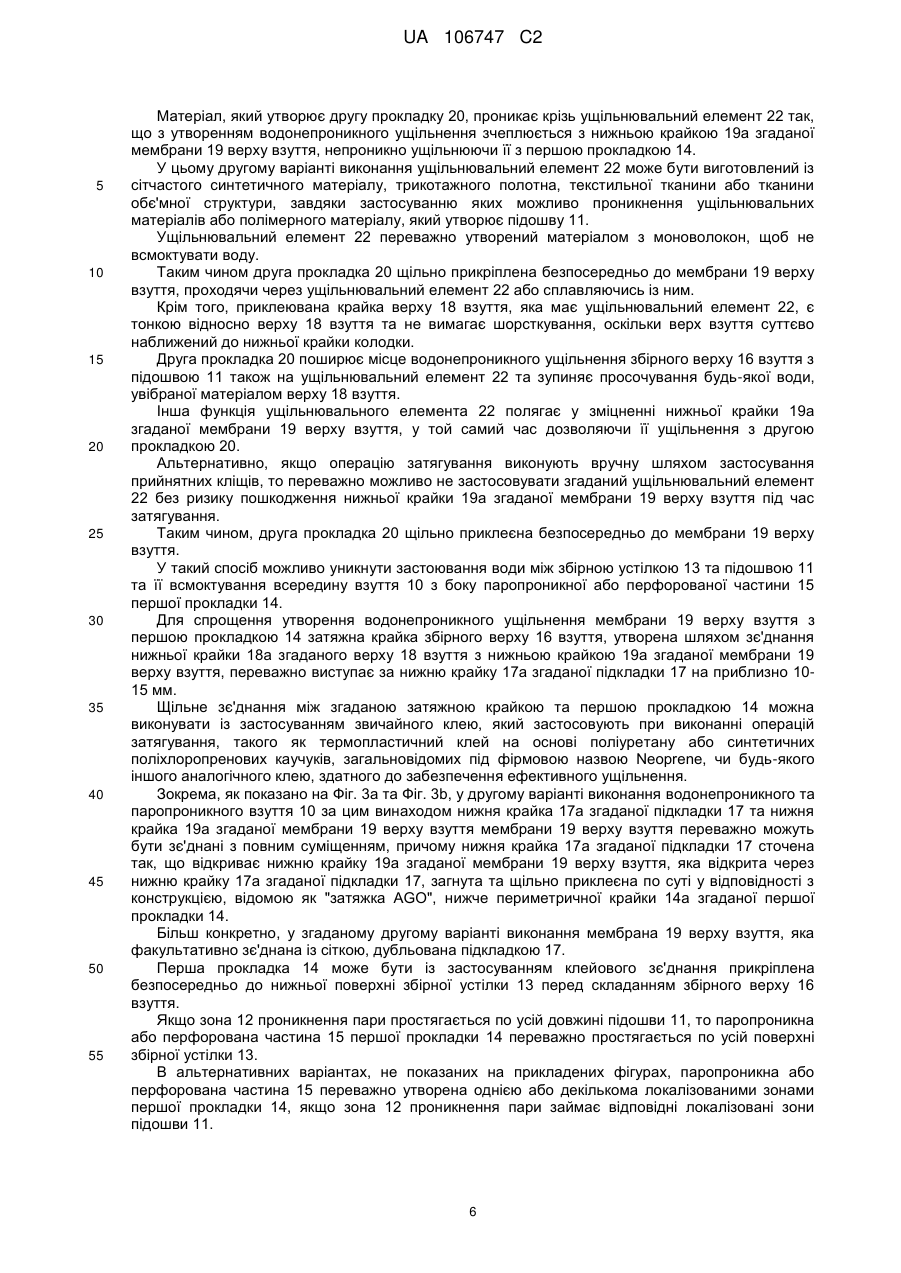

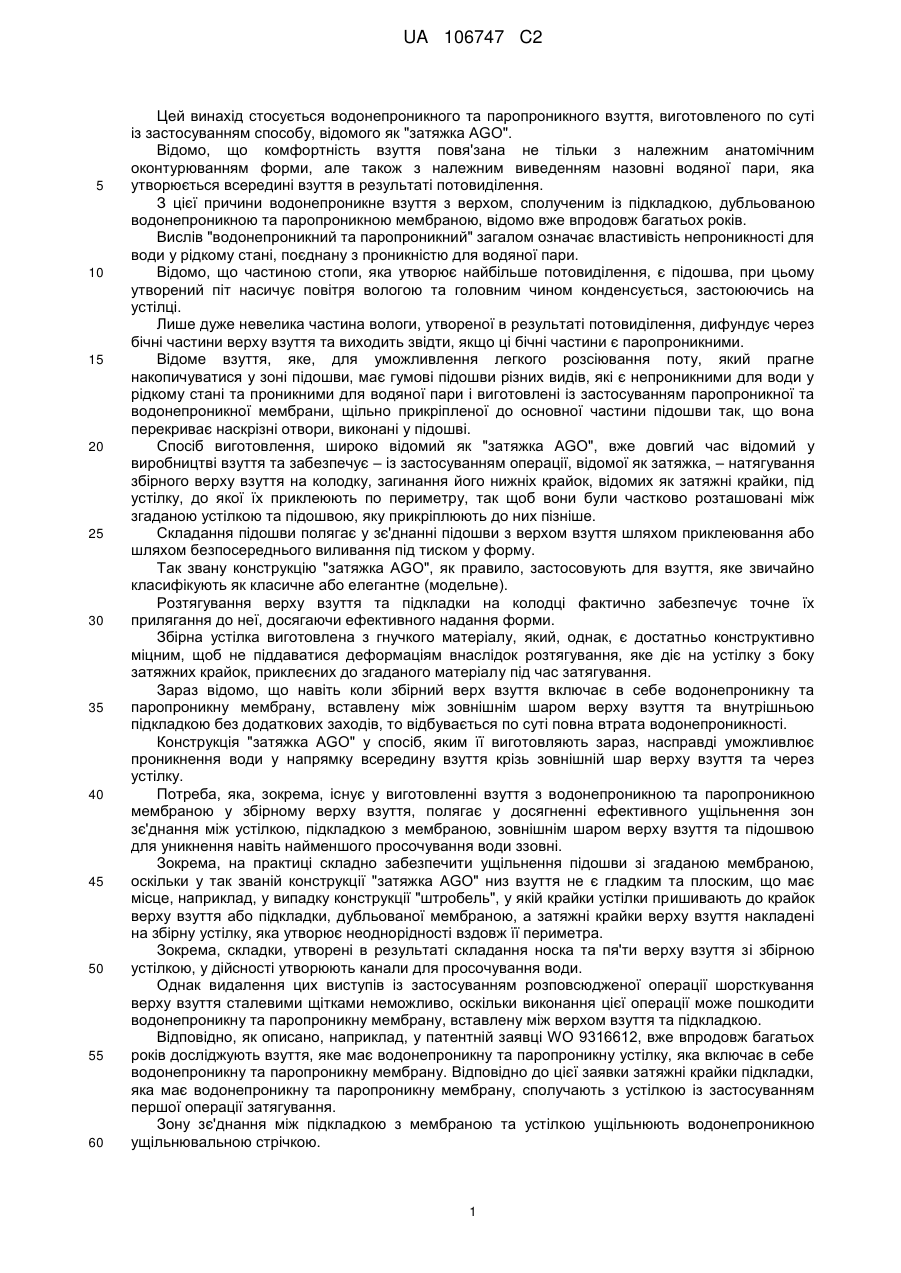

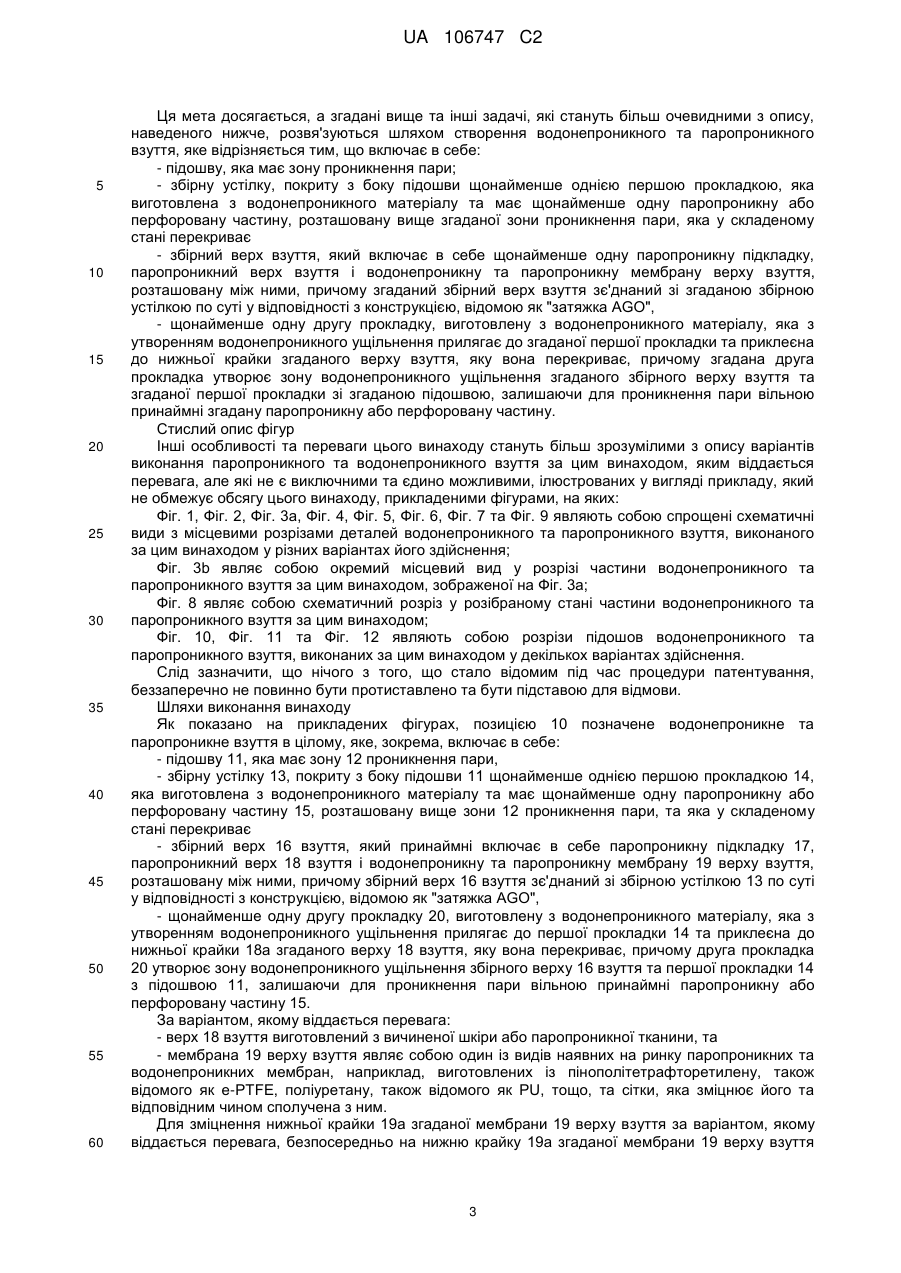

Реферат: Водонепроникне та паропроникне взуття включає в себе підошву (11, 111), яка має зону проникнення пари (12, 112), збірну устілку (13), покриту з боку підошви (11, 111) щонайменше однією першою прокладкою (14), яка виготовлена з водонепроникного матеріалу та має щонайменше одну паропроникну або перфоровану частину (15), розташовану вище цієї зони (12, 112) проникнення пари, яка у складеному стані перекриває її. Збірний верх (16) взуття включає в себе щонайменше одну паропроникну підкладку (17), паропроникний верх (18) взуття і водонепроникну та паропроникну мембрану (19) верху взуття, розташовану між ними, причому збірний верх (16) взуття з'єднаний зі збірною устілкою (13) по суті у відповідності з конструкцією, відомою як "затяжка AGO", щонайменше одну другу прокладку (20), виготовлену з водонепроникного матеріалу, яка з утворенням водонепроникного ущільнення прилягає до першої прокладки (14) та приклеєна до нижньої крайки (18а) згаданого верху (18) взуття, яку вона перекриває. При цьому друга прокладка (20) утворює зону водонепроникного ущільнення збірного верху (16) взуття та першої прокладки (14) з підошвою (11, 111), залишаючи для проникнення пари вільною принаймні паропроникну або перфоровану частину (15). UA 106747 C2 (12) UA 106747 C2 UA 106747 C2 5 10 15 20 25 30 35 40 45 50 55 60 Цей винахід стосується водонепроникного та паропроникного взуття, виготовленого по суті із застосуванням способу, відомого як "затяжка AGO". Відомо, що комфортність взуття повя'зана не тільки з належним анатомічним оконтурюванням форми, але також з належним виведенням назовні водяної пари, яка утворюється всередині взуття в результаті потовиділення. З цієї причини водонепроникне взуття з верхом, сполученим із підкладкою, дубльованою водонепроникною та паропроникною мембраною, відомо вже впродовж багатьох років. Вислів "водонепроникний та паропроникний" загалом означає властивість непроникності для води у рідкому стані, поєднану з проникністю для водяної пари. Відомо, що частиною стопи, яка утворює найбільше потовиділення, є підошва, при цьому утворений піт насичує повітря вологою та головним чином конденсується, застоюючись на устілці. Лише дуже невелика частина вологи, утвореної в результаті потовиділення, дифундує через бічні частини верху взуття та виходить звідти, якщо ці бічні частини є паропроникними. Відоме взуття, яке, для уможливлення легкого розсіювання поту, який прагне накопичуватися у зоні підошви, має гумові підошви різних видів, які є непроникними для води у рідкому стані та проникними для водяної пари і виготовлені із застосуванням паропроникної та водонепроникної мембрани, щільно прикріпленої до основної частини підошви так, що вона перекриває наскрізні отвори, виконані у підошві. Спосіб виготовлення, широко відомий як "затяжка AGO", вже довгий час відомий у виробництві взуття та забезпечує – із застосуванням операції, відомої як затяжка, – натягування збірного верху взуття на колодку, загинання його нижніх крайок, відомих як затяжні крайки, під устілку, до якої їх приклеюють по периметру, так щоб вони були частково розташовані між згаданою устілкою та підошвою, яку прикріплюють до них пізніше. Складання підошви полягає у зє'днанні підошви з верхом взуття шляхом приклеювання або шляхом безпосереднього виливання під тиском у форму. Так звану конструкцію "затяжка AGO", як правило, застосовують для взуття, яке звичайно класифікують як класичне або елегантне (модельне). Розтягування верху взуття та підкладки на колодці фактично забезпечує точне їх прилягання до неї, досягаючи ефективного надання форми. Збірна устілка виготовлена з гнучкого матеріалу, який, однак, є достатньо конструктивно міцним, щоб не піддаватися деформаціям внаслідок розтягування, яке діє на устілку з боку затяжних крайок, приклеєних до згаданого матеріалу під час затягування. Зараз відомо, що навіть коли збірний верх взуття включає в себе водонепроникну та паропроникну мембрану, вставлену між зовнішнім шаром верху взуття та внутрішньою підкладкою без додаткових заходів, то відбувається по суті повна втрата водонепроникності. Конструкція "затяжка AGO" у спосіб, яким її виготовляють зараз, насправді уможливлює проникнення води у напрямку всередину взуття крізь зовнішній шар верху взуття та через устілку. Потреба, яка, зокрема, існує у виготовленні взуття з водонепроникною та паропроникною мембраною у збірному верху взуття, полягає у досягненні ефективного ущільнення зон зє'днання між устілкою, підкладкою з мембраною, зовнішнім шаром верху взуття та підошвою для уникнення навіть найменшого просочування води ззовні. Зокрема, на практиці складно забезпечити ущільнення підошви зі згаданою мембраною, оскільки у так званій конструкції "затяжка AGO" низ взуття не є гладким та плоским, що має місце, наприклад, у випадку конструкції "штробель", у якій крайки устілки пришивають до крайок верху взуття або підкладки, дубльованої мембраною, а затяжні крайки верху взуття накладені на збірну устілку, яка утворює неоднорідності вздовж її периметра. Зокрема, складки, утворені в результаті складання носка та пя'ти верху взуття зі збірною устілкою, у дійсності утворюють канали для просочування води. Однак видалення цих виступів із застосуванням розповсюдженої операції шорсткування верху взуття сталевими щітками неможливо, оскільки виконання цієї операції може пошкодити водонепроникну та паропроникну мембрану, вставлену між верхом взуття та підкладкою. Відповідно, як описано, наприклад, у патентній заявці WO 9316612, вже впродовж багатьох років досліджують взуття, яке має водонепроникну та паропроникну устілку, яка включає в себе водонепроникну та паропроникну мембрану. Відповідно до цієї заявки затяжні крайки підкладки, яка має водонепроникну та паропроникну мембрану, сполучають з устілкою із застосуванням першої операції затягування. Зону зє'днання між підкладкою з мембраною та устілкою ущільнюють водонепроникною ущільнювальною стрічкою. 1 UA 106747 C2 5 10 15 20 25 30 35 40 45 50 55 60 Після цього затяжні крайки зовнішнього шару верху взуття сполучають з водонепроникною та паропроникною устілкою із застосуванням другої операції затягування. Цей варіант здійснення винаходу також має аспекти, які можуть бути вдосконалені, оскільки вода, увібрана зовнішнім шаром верху взуття та всмоктана всередину, може застоюватися під водонепроникною устілкою. Крім того, ця конструкція має інший недолік, якщо застосована підошва з отворами, оскільки вода може потрапляти через згадані отвори та зволожувати затяжні крайки верху взуття, просочуючи їх, а отже піднімаючись у напрямку до зони розташування стопи. Крім того, застосування водонепроникної та паропроникної мембрани, яка вкриває усю поверхню устілки, є марним та занадто дорогим, якщо паропроникна поверхня підошви не простягається на усю її довжину. Альтернатива застосуванню водонепроникної та паропроникної устілки описана у патенті США 5,426,869, за яким передбачений водонепроникний шар, який діє як прокладка у вигляді нетканої поліестерної тканини, рівномірно покритої з боку однієї поверхні шаром клею на основі полікапролактону. Цю водонепроникну прокладку застосовують для заповнення зони, розташованої у поперечному напрямку між затяжними крайками підкладки або верху взуття, якщо вони водонепроникні та паропроникні. Вона являє собою водонепроникний шар між устілкою та підошвою. Оскільки прокладка виготовлена з водонепроникного та паронепроникного матеріалу, ця конструкція неприйнятна з гумовою підошвою, якій надана властивість непроникності для води у рідкому стані та проникності для водяної пари із застосуванням зон, які є відкритими або перфорованими та які покриті та ущільнені водонепроникною та паропроникною мембраною. Крім того, якщо прокладка проколота у паропроникній зоні підошви, яка уможливлює вихід водяної пари, утвореної в результаті потовиділення, то затяжні крайки зовнішнього шару верху взуття можуть всмоктувати у напрямку всередину взуття воду, яка на практиці може потрапляти на устілку через отвори у прокладці. Альтернативою цим рішенням є застосування підкладки з водонепроникною та паропроникною мембраною, яка є закритою у подобі шкарпетки так, що повністю обгортає підошву. Устілка розташована нижче цієї шкарпетки, а затяжні крайки зовнішнього шару верху загнуті та приклеєні до неї по периметру. Ця подібна до шкарпетки підкладка має отвір для стопи та загалом утворена двома бічними частинами та нижньою частиною, зє'днання яких виконано із застосуванням зигзагоподібних швів та/або швів "штробель" і ущільнене водонепроникною ущільнювальною стрічкою. Добре відомо, що цей спосіб виготовлення є дуже складним та вразливим до зовнішнього впливу. Крім того, надання точної форми шкарпетці, закритої із застосуванням швів, а не шляхом затягування на колодці, є складним у виконанні як з причини складності підготовки різних складових частин, які повинні бути вирізані та зшиті з високою точністю, так і з причини складнощів виконання правильного натягування без утворення складок між верхом взуття та підкладкою. На практиці через те, що під час зшивання підкладки колодку не застосовують, згадана підкладка схильна до утворення зморщок під час затягування верху взуття, на відміну від того, що відбувається при застосуванні конструкції "затяжка AGO", яка дозволяє отримувати верх взуття та підкладку, яким надані правильні форма, розтяг та гладкість. Суть винаходу Метою цього винаходу є створення водонепроникного та паропроникного взуття, яке дозволяє запобігти просочуванню води між збірною устілкою та підошвою, яке має простішу конструкцію, ніж відоме водонепроникне та паропроникне взуття. У межах цієї мети однією із задач цього винаходу є запропонування водонепроникного та паропроникного взуття, яке виконане по суті за способом, відомим як "затяжка AGO", і має ефективне та надійне ущільнення складеного водонепроникного та паропроникного верху взуття відносно підошви. Іншою задачею цього винаходу є створення водонепроникного та паропроникного взуття, яке є ефективно та надійно водонепроникним і одночасно ефективно паропроникним крізь верх взуття та крізь підошву взуття, маючи просте за конструкцією та виготовленням водонепроникне ущільнення. Іншою задачею цього винаходу є запропонування водонепроникного та паропроникного взуття, яке має просту конструкцію, є зручним у застосуванні та може бути виготовлене з відносно низькою собівартістю. 2 UA 106747 C2 5 10 15 20 25 30 35 40 45 50 55 60 Ця мета досягається, а згадані вище та інші задачі, які стануть більш очевидними з опису, наведеного нижче, розвя'зуються шляхом створення водонепроникного та паропроникного взуття, яке відрізняється тим, що включає в себе: - підошву, яка має зону проникнення пари; - збірну устілку, покриту з боку підошви щонайменше однією першою прокладкою, яка виготовлена з водонепроникного матеріалу та має щонайменше одну паропроникну або перфоровану частину, розташовану вище згаданої зони проникнення пари, яка у складеному стані перекриває - збірний верх взуття, який включає в себе щонайменше одну паропроникну підкладку, паропроникний верх взуття і водонепроникну та паропроникну мембрану верху взуття, розташовану між ними, причому згаданий збірний верх взуття зє'днаний зі згаданою збірною устілкою по суті у відповідності з конструкцією, відомою як "затяжка AGO", - щонайменше одну другу прокладку, виготовлену з водонепроникного матеріалу, яка з утворенням водонепроникного ущільнення прилягає до згаданої першої прокладки та приклеєна до нижньої крайки згаданого верху взуття, яку вона перекриває, причому згадана друга прокладка утворює зону водонепроникного ущільнення згаданого збірного верху взуття та згаданої першої прокладки зі згаданою підошвою, залишаючи для проникнення пари вільною принаймні згадану паропроникну або перфоровану частину. Стислий опис фігур Інші особливості та переваги цього винаходу стануть більш зрозумілими з опису варіантів виконання паропроникного та водонепроникного взуття за цим винаходом, яким віддається перевага, але які не є виключними та єдино можливими, ілюстрованих у вигляді прикладу, який не обмежує обсягу цього винаходу, прикладеними фігурами, на яких: Фіг. 1, Фіг. 2, Фіг. 3a, Фіг. 4, Фіг. 5, Фіг. 6, Фіг. 7 та Фіг. 9 являють собою спрощені схематичні види з місцевими розрізами деталей водонепроникного та паропроникного взуття, виконаного за цим винаходом у різних варіантах його здійснення; Фіг. 3b являє собою окремий місцевий вид у розрізі частини водонепроникного та паропроникного взуття за цим винаходом, зображеної на Фіг. 3a; Фіг. 8 являє собою схематичний розріз у розібраному стані частини водонепроникного та паропроникного взуття за цим винаходом; Фіг. 10, Фіг. 11 та Фіг. 12 являють собою розрізи підошов водонепроникного та паропроникного взуття, виконаних за цим винаходом у декількох варіантах здійснення. Слід зазначити, що нічого з того, що стало відомим під час процедури патентування, беззаперечно не повинно бути протиставлено та бути підставою для відмови. Шляхи виконання винаходу Як показано на прикладених фігурах, позицією 10 позначене водонепроникне та паропроникне взуття в цілому, яке, зокрема, включає в себе: - підошву 11, яка має зону 12 проникнення пари, - збірну устілку 13, покриту з боку підошви 11 щонайменше однією першою прокладкою 14, яка виготовлена з водонепроникного матеріалу та має щонайменше одну паропроникну або перфоровану частину 15, розташовану вище зони 12 проникнення пари, та яка у складеному стані перекриває - збірний верх 16 взуття, який принаймні включає в себе паропроникну підкладку 17, паропроникний верх 18 взуття і водонепроникну та паропроникну мембрану 19 верху взуття, розташовану між ними, причому збірний верх 16 взуття зє'днаний зі збірною устілкою 13 по суті у відповідності з конструкцією, відомою як "затяжка AGO", - щонайменше одну другу прокладку 20, виготовлену з водонепроникного матеріалу, яка з утворенням водонепроникного ущільнення прилягає до першої прокладки 14 та приклеєна до нижньої крайки 18a згаданого верху 18 взуття, яку вона перекриває, причому друга прокладка 20 утворює зону водонепроникного ущільнення збірного верху 16 взуття та першої прокладки 14 з підошвою 11, залишаючи для проникнення пари вільною принаймні паропроникну або перфоровану частину 15. За варіантом, якому віддається перевага: - верх 18 взуття виготовлений з вичиненої шкіри або паропроникної тканини, та - мембрана 19 верху взуття являє собою один із видів наявних на ринку паропроникних та водонепроникних мембран, наприклад, виготовлених із пінополітетрафторетилену, також відомого як e-PTFE, поліуретану, також відомого як PU, тощо, та сітки, яка зміцнює його та відповідним чином сполучена з ним. Для зміцнення нижньої крайки 19a згаданої мембрани 19 верху взуття за варіантом, якому віддається перевага, безпосередньо на нижню крайку 19a згаданої мембрани 19 верху взуття 3 UA 106747 C2 5 10 15 20 25 30 35 40 45 50 55 60 може бути прикріплений водонепроникний зміцнювальний елемент, не показаний на фігурах, наприклад, термоадгезивна стрічка, яка переважно є еластичною та виготовлена із синтетичного матеріалу, такого як, наприклад, поліуретан. Одною зі стрічок, особливо прийнятною для виконання згаданого водонепроникного зміцнювального елемента, є стрічка питомою вагою 120-250 г/м2, яка постачається на ринок фірмою TecnoGI. Крім того, збірна устілка 13 може бути зміцнена у зоні підйому та каблука геленком, виготовленим з вичиненої шкіри, пластику або металу для підвищення міцності взуття та його стійкості на крутіння. Друга прокладка 20 може щільно прилягати до першої прокладки 14 вздовж смуги шириною приблизно 5 мм по периметру відносно паропроникної або перфорованої частини 15. Загалом слід зазначити, що важливо те, що друга прокладка 20 не перекриває паропроникну або перфоровану частину 15 першої прокладки 14 або зону 12 проникнення пари підошви 11, або є перфорованою у згаданій зоні 12 проникнення пари для того, щоб не погіршувати паропроникність підошви 11 водонепроникного та паропроникного взуття 10. З цієї причини край зони 12 проникнення пари підошви 11 може бути розташований зсередини відносно внутрішнього периметра другої прокладки 20. Друга прокладка 20 переважно являє собою плівку термопластичного термоплавкого клею, виготовленого на основі поліуретану, поліестеру, поліаміду або поліолефіну, які можуть бути активовані дією тепла та тиску. Згадана плівка під дією тепла та тиску помя'кшується та проникає усередину проникних матеріалів, яким має бути надана непроникність та до яких вона притиснута. При охолодженні згадана плівка утворює зі згаданими матеріалами адгезивне зє'днання механічного та хімічного типу, після чого відновлює свою попередню міцність. Однією з плівок, особливо прийнятних для виготовлення другої прокладки 20, є плівка, яка постачається на ринок фірмою Bemis Associates Inc. під кодом виробу 3218, або фірмою Collano AG, XIRO Adhesive Films, під кодом виробу XAF 36.004 (Puro). Водонепроникна зона, придатна для ущільнювання підошви 11 зі збірним верхом 16 взуття та з першою прокладкою 14, утворена такими елементами: - водонепроникною зоною першої прокладки 14, яка залишена вільною затяжними крайками збірного верху 16 взуття та розташована ззовні паропроникної або перфорованої частини 15, та - частиною другої прокладки 20, яка перекриває нижню крайку 18a згаданого верху 18 взуття. Згадана водонепроникна зона, придатна для ущільнювання підошви 11 та збірного верху 16 взуття, простягається по периметру так, що оточує зону 12 проникнення пари підошви 11 та паропроникну або перфоровану частину 15 першої прокладки 14. Друга прокладка 20 збільшує місце водонепроникного ущільнення збірного верху 16 взуття з підошвою 11, а також з верхом 18 взуття та зупиняє просочування будь-якої води, увібраної матеріалом верху 18 взуття. У такий спосіб можливо уникнути застоювання води між збірною устілкою 13 та підошвою 11 та її всмоктування всередину взуття з боку паропроникної або перфорованої частини 15 першої прокладки 14. Якщо зона 12 проникнення пари простягається по усій довжині підошви 11, то паропроникна або перфорована частина 15 першої прокладки 14 переважно простягається по усій поверхні збірної устілки 13. В альтернативних варіантах, не показаних на прикладених фігурах, паропроникна або перфорована частина 15 переважно утворена однією або декількома локалізованими зонами першої прокладки 14, якщо зона 12 проникнення пари займає відповідні локалізовані зони підошви 11. У першому варіанті виконання водонепроникного та паропроникного взуття 10 за цим винаходом нижня крайка 19a згаданої мембрани 19 верху взуття та нижня крайка 18a згаданого верху 18 взуття переважно зє'днані з повним суміщенням, загнуті та щільно приклеєні по суті у відповідності з конструкцією, відомою як "затяжка AGO", нижче периметричної крайки 14a згаданої першої прокладки 14 без застосування гвіздків або скоб для фіксації, що може погіршити водонепроникність мембрани 19 верху взуття. Друга прокладка 20 накриває і перекриває нижню крайку 18a згаданого верху 18 взуття та першу прокладку 14, непроникно ущільнюючи їх між собою та підошвою 11. У цьому варіанті здійснення винаходу мембрана 19 верху взуття прикріплена до верху 18 взуття за допомогою, наприклад, точок термоадгезивного клею, щоб не погіршити її паропроникність. 4 UA 106747 C2 5 10 15 20 25 30 35 40 45 50 55 Перша прокладка 14 переважно виготовлена з водонепроникного полімерного матеріалу, причому паропроникна або перфорована частина 15 має множину отворів 15a, які проходять крізь її товщину. У той самий час підошва 11 має один або декілька широких вирізів або множину отворів 12a, які обернені до паропроникної або перфорованої частини 15 та щільно перекриті водонепроникною та паропроникною вставкою 21 для уможливлення відведення пари із зони розташування стопи A, з одночасним запобіганням підніманню рідини вгору в напрямку до згаданої зони. Водонепроникний полімерний матеріал, з якого виготовлена перша прокладка 14, може являти собою поліуретанову (PU), поліетиленову (PE), полівінілхлоридну (PVC) або термопластичну плівку. Перша прокладка 14 може бути прикріплена шляхом приклеювання безпосередньо до нижньої поверхні збірної устілки 13 перед складанням збірного верху 16 взуття. Затяжна крайка, яка утворена нижньою крайкою 18a згаданого верху 18 взуття та нижньою крайкою 19a згаданої мембрани 19 верху взуття, зє'днаними між собою, може виступати за межі нижньої крайки 17a згаданої підкладки 17 на приблизно 10-15 мм. Затягування згаданої затяжної крайки, яке полягає у загинанні та щільному приклеюванні, нижче периметричної крайки 14a згаданої першої прокладки 14, нижньої крайки 18a згаданого верху 18 взуття та нижньої крайки 19a згаданої мембрани 19 верху взуття, зє'днаних між собою у відповідності з конструкцією, відомою як "затяжка AGO", можна виконувати із застосуванням машини, відомої як "затяжна машина", однак у якій затяжні кліщі виконані більш плоскими, тобто без затискних зубців або накатки, щоб не пошкодити мембрану19 верху взуття. Щільне зє'днання між мембраною 19 збірного верху 16 взуття та першою прокладкою 14 можна виконувати із застосуванням звичайного клею, який застосовують при виконанні операцій затягування, такого як термопластичний клей на основі поліуретану або неопрену, чи будь-якого іншого аналогічного клею, здатного забезпечити ефективне ущільнення. Водонепроникне та паропроникне взуття 10 можна отримувати шляхом приєднання: - підошви 11, із застосуванням клейового зє'днання або наформування, - до збірного верху взуття, одержаного шляхом прикріплення збірної устілки 13 до збірного верху 16 взуття у відповідності з конструкцією "затяжка AGO" із застосуванням першої прокладки 14 та другої прокладки 20. Підошва 11 непроникно ущільнена зі збірним верхом 16 взуття через другу прокладку 20. Зокрема, як показано на Фіг. 2, у одному з варіантів згаданого першого варіанта виконання водонепроникного та паропроникного взуття 10, нижня крайка 18a згаданого верху 18 взуття переважно споряджена ущільнювальним елементом 22, з повним суміщенням зє'днаним із нижньою крайкою 19a згаданої мембрани 19 верху взуття. Нижня крайка 19a згаданої мембрани 19 верху взуття та ущільнювальний елемент 22 можуть бути загнуті та щільно приклеєні у відповідності з конструкцією, відомою як "затяжка AGO", нижче периметричної крайки 14a згаданої першої прокладки 14, причому друга прокладка 20 накриває і перекриває ущільнювальний елемент 22 та першу прокладку 14, непроникно ущільнюючи їх між собою та підошвою 11. Ущільнювальний елемент 22 може простягатися від нижньої крайки 18a згаданого верху 18 взуття, з якою він зє'днаний зигзагоподібним швом, на приблизно 8-12 мм. Під час складання водонепроникного та паропроникного взуття 10 мембрану 19 верху взуття зє'днують з верхом 18взуття після зє'днання з ущільнювальним елементом 22 із забезпеченням водонепроникності зони їх зє'днання. Ущільнювальний елемент 22 переважно є тоншим, ніж верх 18 взуття, та виготовлений з легшого матеріалу, ніж верх 18 взуття, щоб обмежувати утворення складок в результаті виконання операції складання носкової та пя'ткової частин верху 18 взуття на першій прокладці 14. У першому варіанті виконання ущільнювального елемента 22 він переважно виготовлений з водонепроникного та термоактивованого полімерного матеріалу і приклеєний так, щоб утворювати ущільнення, безпосередньо до нижньої крайки 19a згаданої мембрани 19 верху взуття та до другої прокладки 20, взаємно ущільнюючи їх. Зокрема, ущільнювальний елемент 22 виготовлений з термоадгезивного водонепроникного матеріалу, такого як термопластична термоплавка клейова стрічка, яка як така здатна до плавлення та утворення ущільнення з мембраною 19 верху взуття. У другому альтернативному варіанті виконання ущільнювального елемента 22 він по суті так само є проникним для ущільнювального матеріалу. 5 UA 106747 C2 5 10 15 20 25 30 35 40 45 50 55 Матеріал, який утворює другу прокладку 20, проникає крізь ущільнювальний елемент 22 так, що з утворенням водонепроникного ущільнення зчеплюється з нижньою крайкою 19a згаданої мембрани 19 верху взуття, непроникно ущільнюючи її з першою прокладкою 14. У цьому другому варіанті виконання ущільнювальний елемент 22 може бути виготовлений із сітчастого синтетичного матеріалу, трикотажного полотна, текстильної тканини або тканини обє'мної структури, завдяки застосуванню яких можливо проникнення ущільнювальних матеріалів або полімерного матеріалу, який утворює підошву 11. Ущільнювальний елемент 22 переважно утворений матеріалом з моноволокон, щоб не всмоктувати воду. Таким чином друга прокладка 20 щільно прикріплена безпосередньо до мембрани 19 верху взуття, проходячи через ущільнювальний елемент 22 або сплавляючись із ним. Крім того, приклеювана крайка верху 18 взуття, яка має ущільнювальний елемент 22, є тонкою відносно верху 18 взуття та не вимагає шорсткування, оскільки верх взуття суттєво наближений до нижньої крайки колодки. Друга прокладка 20 поширює місце водонепроникного ущільнення збірного верху 16 взуття з підошвою 11 також на ущільнювальний елемент 22 та зупиняє просочування будь-якої води, увібраної матеріалом верху 18 взуття. Інша функція ущільнювального елемента 22 полягає у зміцненні нижньої крайки 19a згаданої мембрани 19 верху взуття, у той самий час дозволяючи її ущільнення з другою прокладкою 20. Альтернативно, якщо операцію затягування виконують вручну шляхом застосування прийнятних кліщів, то переважно можливо не застосовувати згаданий ущільнювальний елемент 22 без ризику пошкодження нижньої крайки 19a згаданої мембрани 19 верху взуття під час затягування. Таким чином, друга прокладка 20 щільно приклеєна безпосередньо до мембрани 19 верху взуття. У такий спосіб можливо уникнути застоювання води між збірною устілкою 13 та підошвою 11 та її всмоктування всередину взуття 10 з боку паропроникної або перфорованої частини 15 першої прокладки 14. Для спрощення утворення водонепроникного ущільнення мембрани 19 верху взуття з першою прокладкою 14 затяжна крайка збірного верху 16 взуття, утворена шляхом зє'днання нижньої крайки 18a згаданого верху 18 взуття з нижньою крайкою 19a згаданої мембрани 19 верху взуття, переважно виступає за нижню крайку 17a згаданої підкладки 17 на приблизно 1015 мм. Щільне зє'днання між згаданою затяжною крайкою та першою прокладкою 14 можна виконувати із застосуванням звичайного клею, який застосовують при виконанні операцій затягування, такого як термопластичний клей на основі поліуретану або синтетичних поліхлоропренових каучуків, загальновідомих під фірмовою назвою Neoprene, чи будь-якого іншого аналогічного клею, здатного до забезпечення ефективного ущільнення. Зокрема, як показано на Фіг. 3a та Фіг. 3b, у другому варіанті виконання водонепроникного та паропроникного взуття 10 за цим винаходом нижня крайка 17a згаданої підкладки 17 та нижня крайка 19a згаданої мембрани 19 верху взуття мембрани 19 верху взуття переважно можуть бути зє'днані з повним суміщенням, причому нижня крайка 17a згаданої підкладки 17 сточена так, що відкриває нижню крайку 19a згаданої мембрани 19 верху взуття, яка відкрита через нижню крайку 17a згаданої підкладки 17, загнута та щільно приклеєна по суті у відповідності з конструкцією, відомою як "затяжка AGO", нижче периметричної крайки 14a згаданої першої прокладки 14. Більш конкретно, у згаданому другому варіанті виконання мембрана 19 верху взуття, яка факультативно зє'днана із сіткою, дубльована підкладкою 17. Перша прокладка 14 може бути із застосуванням клейового зє'днання прикріплена безпосередньо до нижньої поверхні збірної устілки 13 перед складанням збірного верху 16 взуття. Якщо зона 12 проникнення пари простягається по усій довжині підошви 11, то паропроникна або перфорована частина 15 першої прокладки 14 переважно простягається по усій поверхні збірної устілки 13. В альтернативних варіантах, не показаних на прикладених фігурах, паропроникна або перфорована частина 15 переважно утворена однією або декількома локалізованими зонами першої прокладки 14, якщо зона 12 проникнення пари займає відповідні локалізовані зони підошви 11. 6 UA 106747 C2 5 10 15 20 25 30 35 40 45 50 55 60 Для спрощення утворення водонепроникного ущільнення мембрани 19 верху взуття з першою прокладкою 14 нижня крайка 17a згаданої підкладки 17 переважно сточена так, що відкриває нижню крайку 19a згаданої мембрани 19 верху взуття на приблизно 10-15 мм без її пошкодження. Ця операція сточування полягає у зменшенні товщини крайки матеріалу, який утворює нижню крайку 17a згаданої підкладки 17, за допомогою, наприклад, інструмента, відомого як стругальна машина, наприклад, типу, відомого на ринку як Fortuna 4. Під час сточування може бути складно сточувати підкладку 17 доки нижня крайка 19a згаданої мембрани 19 верху взуття не буде суттєвою мірою відкрита, але не пошкоджена; виходячи з цього, за варіантом, якому віддається перевага, виконують просочування клеєм сточеної нижньої крайки 17a згаданої підкладки 17 так, що при затисканні вона досягає нижньої крайки 19a згаданої мембрани 19 верху взуття перед виконанням операції затягування у такий спосіб, що збільшує непроникність водонепроникного ущільнення між нижньою крайкою 19a згаданої мембрани 19 верху взуття та першою прокладкою 14. Операцію затягування згаданої затяжної крайки, яка полягає у загинанні та щільному приклеюванні (нижче нижньої периметричної крайки 14a згаданої першої прокладки 14) нижньої крайки 19a згаданої мембрани 19 верху взуття, зє'днаної зі сточеною нижньою крайкою 17a згаданої підкладки 17, у відповідності з конструкцією, відомою як "затяжка AGO", можна виконувати із застосуванням машини, відомої як "затяжна машина", у якій затяжні кліщі виконані більш плоскими, тобто без кріпильних зубців або накатки, щоб не пошкодити мембрану 19 верху взуття. Ущільнене зє'днання між мембраною 19 збірного верху 16 взуття та першою прокладкою 14 можна виконувати із застосуванням звичайного клею, який застосовують при виконанні операцій затягування, такого як термопластичний клей на основі поліуретану або неопрену, чи будь-якого іншого аналогічного клею, здатного до забезпечення ефективного ущільнення. Альтернативно операція затягування може бути виконана вручну шляхом застосування прийнятних кліщів. Верх 18 взуття прикріплюють до нижньої крайки 19a згаданої мембрани 19 верху взуття з виконанням другої операції затягування із застосуванням для приклеювання такого клею, який, як правило, застосовують при виконанні відомих операцій затягування. Альтернативно затягування водонепроникного та паропроникного взуття 10, у згаданому другому варіанті виконання передбачає прикріплення нижче периметричної крайки 14a згаданої першої прокладки 14 затяжних крайок збірного верху 16 взуття, утворених шляхом прикріплення нижньої крайки 18a згаданого верху 18 взуття до нижньої облямівки 19, зє'днаної зі сточеною нижньою крайкою 17a згаданої підкладки 17. Друга прокладка 20 накриває і перекриває нижню крайку 18a згаданого верху 18 взуття та першу прокладку 14, непроникно ущільнюючи їх між собою та підошвою 11. Перша прокладка 14 переважно виготовлена з водонепроникного полімерного матеріалу, причому паропроникна або перфорована частина 15 має множину отворів 15a, які проходять крізь її товщину. У той самий час підошва 11 має один або декілька широких вирізів або множину отворів 12a, які обернені до паропроникної або перфорованої частини 15 та щільно перекриті водонепроникною та паропроникною вставкою 21 для уможливлення відведення пари із зони розташування стопи A, з одночасним запобіганням підніманню рідини вгору у напрямку до згаданої зони. Водонепроникний полімерний матеріал, з якого виготовлена перша прокладка 14, може являти собою поліуретанову (PU), поліетиленову (PE), полівінілхлоридну (PVC) або термопластичну плівку. Зокрема, як показано на Фіг. 4, у третьому варіанті виконання водонепроникного та паропроникного взуття 10 за цим винаходом нижня крайка 17a згаданої підкладки 17 та нижня крайка 19a згаданої мембрани 19 верху взуття переважно можуть бути зє'днані з повним суміщенням, загнуті та приклеєні, по суті у відповідності з конструкцією, відомою як "затяжка AGO", нижче периметричної зони 13a згаданої збірної устілки 13. В альтернативному варіанті виконання, не показаному на прикладених фігурах, нижня крайка 17a згаданої підкладки 17 та нижня крайка 19a згаданої мембрани 19 верху взуття зє'днані з повним суміщенням та пришиті переважно у відповідності з конструкцією, відомою як "штробель", до периметричної зони 13a згаданої збірної устілки 13. Периметрична крайка 14a згаданої першої прокладки 14 може накривати і перекривати збірну устілку 13 та нижню крайку 19a згаданої мембрани 19 верху взуття з утворенням непроникного щільного зє'днання і непроникно ущільнювати їх між собою. 7 UA 106747 C2 5 10 15 20 25 30 35 40 45 50 55 60 Нижня крайка 18a згаданого верху 18 взуття може бути загнута та приклеєна у відповідності з конструкцією, відомою як "затяжка AGO", нижче периметричної крайки 14a згаданої першої прокладки 14, причому друга прокладка 20 накриває і перекриває нижню крайку 18a згаданого верху 18 взуття та першу прокладку 14, непроникно ущільнюючи їх між собою та підошвою 11. У цьому третьому варіанті здійснення винаходу мембрана 19 верху взуття переважно дубльована підкладкою 17. Операцію затягування нижче збірної устілки 13 затяжних крайок збірного верху 16 взуття, утворених нижньою крайкою 17a згаданої підкладки 17, зє'днаною з нижньою крайкою 19a згаданої мембрани 19 верху взуття, можна виконувати із застосуванням машини, відомої як затяжна машина, у якій затяжні кліщі виконані більш плоскими, тобто без затискних зубців або накатки, щоб не пошкодити мембрану 19 верху взуття. Приклеювання нижньої крайки 17a згаданої підкладки 17 до збірної устілки 13 можна виконувати із застосуванням клею, який, як правило, застосовують при виконанні відомих операцій затягування. Альтернативно операція затягування може бути виконана вручну із застосуванням відповідно виконаних кліщів. Щільне зє'днання між нижньою крайкою 19a згаданої мембрани 19 верху взуття та першою прокладкою 14 можна виконувати із застосуванням клею на основі поліуретану, який, як правило, застосовують при виконанні операцій приклеювання відомих підошов. Таким чином верх 18 взуття затягнутий зверху першої прокладки 14 з виконанням другої операції затягування, для якої можна застосовувати клей, який, як правило, застосовують при виконанні операцій затягування. Перша прокладка 14 переважно виготовлена з водонепроникного полімерного матеріалу, причому паропроникна або перфорована частина 15 має множину отворів 15a, які проходять крізь її товщину. У той самий час підошва 11 має один або декілька широких вирізів або множину отворів 12a, які обернені до паропроникної або перфорованої частини 15 та щільно перекриті водонепроникною та паропроникною вставкою 21 для уможливлення відведення пари із зони розташування стопи A, з одночасним запобіганням підніманню рідини вгору у напрямку до згаданої зони. Водонепроникний полімерний матеріал, з якого виготовлена перша прокладка 14, може являти собою поліуретанову (PU), поліетиленову (PE), полівінілхлоридну (PVC) або термопластичну плівку. Як показано на Фіг. 5, у четвертому варіанті виконання водонепроникного та паропроникного взуття 10 за цим винаходом перевага віддається тому, щоб нижня крайка 17a згаданої підкладки 17 та нижня крайка 19a згаданої мембрани 19 верху взуття були зє'днані з повним суміщенням, загнуті та приклеєні, по суті у відповідності з конструкцією, відомою як "затяжка AGO", нижче периметричної крайки 14a згаданої першої прокладки 14. В альтернативному варіанті, не показаному на прикладених фігурах, нижня крайка 17a згаданої підкладки 17 та нижня крайка 19a згаданої мембрани 19 верху взуття переважно зє'днані з повним суміщенням та пришиті переважно у відповідності з конструкцією, відомою як "штробель", до периметричної зони 13a згаданої збірної устилки 13 та відповідно до периметричної крайки 14a згаданої першої прокладки 14 збірної устілки 13 та першої прокладки 14. Допоміжна прокладка 23 переважно накриває і перекриває першу прокладку 14 та нижню крайку 19a згаданої мембрани 19 верху взуття, непроникно ущільнюючи їх між собою. Нижня крайка 18a згаданого верху 18 взуття загнута та приклеєна у відповідності з конструкцією, відомою як "затяжка AGO", до допоміжної прокладки 23, причому друга прокладка 20 накриває і перекриває нижню крайку 18a згаданого верху 18 взуття та допоміжну прокладку 23, непроникно ущільнюючи їх між собою та підошвою 11. У цьому четвертому варіанті здійснення цього винаходу мембрана 19 верху взуття переважно також дубльована підкладкою 17. Операцію затягування затяжних крайок збірного верху 16 взуття, утворених нижньою крайкою 17a згаданої підкладки 17, зє'днаною з нижньою крайкою 19a згаданої мембрани 19 верху взуття нижче першої прокладки 14, можна виконувати із застосуванням машини, відомої як "затяжна машина", у якій затяжні кліщі виконані з більш плоскими затискними зубцями чи накаткою або без них, щоб не пошкодити мембрану 19 верху взуття. Приклеювання нижньої крайки 17a згаданої підкладки 17 до першої прокладки 14 можна виконувати із застосуванням клею, який звичайно застосовують при виконанні відомих операцій затягування. 8 UA 106747 C2 5 10 15 20 25 30 35 40 45 50 55 60 Альтернативно операція затягування може бути виконана вручну із застосуванням прийнятних кліщів. Допоміжна прокладка 23 при ущільнюванні зє'днання нижньої крайки 19a згаданої мембрани 19 верху взуття з першою прокладкою 14 може бути довшою за неї на приблизно 5 мм. Крім того, допоміжна прокладка 23 переважно являє собою плівку з термопластичного термоплавкого клею, виготовленого на основі поліуретану, поліестеру, поліаміду або поліолефінів, які можуть бути активовані дією тепла та тиску. Однією з плівок, найбільш прийнятних для виготовлення другої прокладки 20 та допоміжної прокладки 23, є плівка, яка постачається на ринок фірмою Bemis Associates Inc. під кодом виробу 3218, або фірмою Collano AG, Xiro Adhesive Films, під кодом виробу XAF 36.004 (Puro). Друга прокладка 20 при ущільнюванні зє'днання нижньої крайки 18a згаданого верху 18 взуття з першою прокладкою 14 може накривати допоміжну прокладку 23 та може бути довшою за неї на приблизно 5 мм. Перша прокладка 14 переважно виготовлена з водонепроникного полімерного матеріалу, причому паропроникна або перфорована частина 15 має множину отворів 15a, які проходять крізь її товщину. У той самий час підошва 11 має один або декілька широких вирізів або множину отворів 12a, які обернені до паропроникної або перфорованої частини 15 та щільно перекриті водонепроникною та паропроникною вставкою 21 для забезпечення відведення пари із зони розташування стопи A, з одночасним запобіганням підніманню рідини вгору у напрямку до згаданої зони. Водонепроникний полімерний матеріал, з якого виготовлена перша прокладка 14, може являти собою поліуретанову (PU), поліетиленову (PE), полівінілхлоридну (PVC) або термопластичну плівку. Перша прокладка 14 із застосуванням клейового зє'днання може бути прикріплена безпосередньо до нижньої поверхні збірної устілки 13 перед складанням збірного верху 16 взуття. Як показано на Фіг. 6, у пя'тому варіанті виконання водонепроникного та паропроникного взуття 10 за цим винаходом нижня крайка 17a згаданої підкладки 17 та нижня крайка 19a згаданої мембрани 19 верху взуття переважно можуть бути зє'днані з повним суміщенням, загнуті та приклеєні, по суті у відповідності з конструкцією, відомою як "затяжка AGO", нижче периметричної крайки 14a згаданої першої прокладки 14 без застосування гвіздків або скоб для фіксації, які можуть погіршити водонепроникність мембрани 19 верху взуття. Нижня крайка 18a згаданого верху 18 взуття може бути загнута та приклеєна, у відповідності з конструкцією, відомою як "затяжка AGO", до нижньої крайки 19a згаданої мембрани 19 верху взуття, залишаючи відкритою її кінцеву частину 24, яка, переважно простягається на приблизно 10 мм. Друга прокладка 20 може накривати і перекривати нижню крайку 18a згаданого верху 18 взуття, кінцеву частину 24 та першу прокладку 14, непроникно ущільнюючи їх між собою та підошвою 11. Операцію затягування затяжних крайок збірного верху 16 взуття, утворених нижньою крайкою 17a згаданої підкладки 17, зє'днаною з нижньою крайкою 19a згаданої мембрани 19 верху взуття нижче першої прокладки 14, можна виконувати із застосуванням машини, відомої як "затяжна машина", у якій затяжні кліщі виконані з більш плоскими затискними зубцями чи накаткою або без них, щоб не пошкодити мембрану 19 верху взуття. Приклеювання нижньої крайки 17a згаданої підкладки 17 до першої прокладки 14 можна виконувати із застосуванням клею, який звичайно застосовують при виконанні відомих операцій затягування. Альтернативно згадана операція затягування може бути виконана вручну із застосуванням прийнятних кліщів. Друга прокладка 20 при ущільнюванні зє'днання нижньої крайки 18a згаданого верху 18 взуття з першою прокладкою 14 може бути довшою за неї на приблизно 5 мм. Перша прокладка 14 переважно виготовлена з водонепроникного полімерного матеріалу, причому паропроникна або перфорована частина 15 має множину отворів 15a, які проходять крізь її товщину. У той самий час підошва 11 має один або декілька широких вирізів або множину отворів 12a, які обернені до паропроникної або перфорованої частини 15 та з утворенням ущільнення перекриті водонепроникною та паропроникною вставкою 21 для забезпечення відведення пари із зони розташування стопи A, з одночасним запобіганням підніманню рідини вгору у напрямку до згаданої зони. 9 UA 106747 C2 5 10 15 20 25 30 35 40 45 50 55 Водонепроникний полімерний матеріал, з якого виготовлена перша прокладка 14, може являти собою поліуретанову (PU), поліетиленову (PE), полівінілхлоридну (PVC) або термопластичну плівку. Перша прокладка 14 шляхом приклеювання може бути прикріплена безпосередньо до нижньої поверхні збірної устілки 13 перед складанням збірного верху 16 взуття. Як показано на Фіг. 7, в шостому варіанті виконання водонепроникного та паропроникного взуття 10 за цим винаходом згадане взуття переважно включає в себе водонепроникний та паропроникний підошовний вкладиш 25, розташований між збірною устілкою 13 та першою прокладкою 14 принаймні у паропроникній або перфорованій частині 15. Цей підошовний вкладиш переважно щільно зє'днаний з першою прокладкою 14 по його периметру 25a так, що перекриває принаймні паропроникну або перфоровану частину 15, непроникно ущільнюючи її. Крім того, паропроникна або перфорована частина 15 щільно зє'днана по периметру із застосуванням другої прокладки 20 з підошвою 111 так, що перекриває її зону 112 проникнення пари, яка має один або декілька широких вирізів або множину порожніх отворів 112a, які проходять крізь її товщину та призначені для відведення водяної пари, яка надходить із зони розташування стопи A. Першу прокладку 14 можна виготовляти з водонепроникного полімерного матеріалу, причому паропроникна або перфорована частина 15 має множину отворів 15a, які проходять крізь її товщину та перекриті так, що забезпечують ущільнення завдяки підошовному вкладишу 25. Підошовний вкладиш 25 переважно включає в себе щонайменше одну мембрану, виготовлену з пінополітетрафторетилену, також відомого як e-PTFE, або з поліуретану, також відомого як PU, або подібних матеріалів, а також факультативно включає в себе одну або дві сітки, прикріплені до поверхонь. На Фіг. 8 показана виконана ущільнювальна плівка 26, яка переважно виготовлена з термопластичного полімерного матеріалу та по периметру щільно зє'днує підошовний вкладиш 25 з першою прокладкою 14 принаймні так, що непроникно перекриває її паропроникну або перфоровану частину 15. Перша прокладка 14 шляхом приклеювання може бути прикріплена до збірної устілки 13, перекриваючи лише підошовну дугу та каблук. Згадана прокладка може бути виготовлена з целюлозоподібного матеріалу, такого як тексон (Texon), як правило, зміцненого знизу геленком 27, паропроникним або перфорованим принаймні у зоні проникнення пари 12 підошви 11. Геленок 27 переважно виготовлений з вичиненої шкіри, пластику або металу для збільшення опори та стійкості взуття на крутіння. Ущільнювальна плівка 26 переважно виготовлена зі згаданого термопластичного термоплавкого клею типу Bemis 3218 або подібного. У такий спосіб застосування ущільнювальної плівки 26 для ущільнення зверху по периметру зє'днання підошовного вкладиша 25 з першою прокладкою 14 уможливлює спрощення та прискорення процесу виробництва водонепроникного та паропроникного взуття 10 стосовно застосування ущільнення шляхом приклеювання по периметру знизу, наприклад, із застосуванням поліуретанового клею відомого та розповсюдженого типу. У випадку ущільнювання зє'днання підошовного вкладиша 25 з першою прокладкою 14, розташованою нижче підошовного вкладиша 25, перш за все підошовний вкладиш 25 та першу прокладку 14 обробляють поліуретановим клеєм, після чого витримують протягом належного часу для висушування, яке змінюється від 10 хв до 20 хв, перед повторним активуванням поліуретанового клею та притисканням елементів для сприяння адгезії. У випадку ущільнювання зє'днання підошовного вкладиша 25 з першою прокладкою 14 із застосуванням ущільнювальної плівки 26, розташованої вище підошовного вкладиша 25, замість цього діють описаним нижче чином. Ущільнювальну плівку 26 приклеюють свіжоприготованим поліуретановим клеєм до згаданого вкладиша та до першої прокладки 14 так, щоб вона перекривала периметр 25a підошовного вкладиша 25. Після цього утворений складений елемент піддають гарячому пресуванню для сприяння адгезії, таким чином економлячи час для висушування поліуретанового клею. Заповнювальний та захисний елемент підошовного вкладиша 25, не показаний на прикладених фігурах, може бути розташований між цим вкладишем та підошвою 111 у вирізах або отворах 112a, які є порожніми, проходять крізь її товщину та виконані у згаданій підошві у зоні 112 проникнення пари. 10 UA 106747 C2 5 10 15 20 25 30 35 40 45 50 55 60 Згаданий заповнювальний та захисний елемент переважно виготовлений з матеріалу, стійкого до гідролізу, водовідштовхувального, паропроникного або перфорованого, наприклад, з повсті, нетканої тканини або їм подібних матеріалів та захищає підошовний вкладиш 25 від ударів або сторонніх предметів, які можуть потрапляти у отвори або вирізи 112a. Застосування згаданого заповнювального та захисного елемента також забезпечує перевагу, яка полягає у ліквідуванні різниці рівнів, спричиненої затяжними крайками. Як показано на Фіг. 9, у сьомому варіанті виконання водонепроникного та паропроникного взуття 10 за цим винаходом перша прокладка 14 переважно в щонайменше одному з її шарів виготовлена з водонепроникного та паропроникного полімерного матеріалу. Перша прокладка 14, зокрема, принаймні її згаданий шар, щільно зє'днана по периметру з підошвою 111 із застосуванням другої прокладки 20 так, що утворює ущільнення проти води для зони 112 проникнення пари, яка має щонайменше один отвір або виріз 112a, які виконані порожніми та проходять крізь її товщину та призначені для відведення водяної пари, яка надходить із зони розташування стопи A. Зокрема, друга прокладка 20 без утруднень накриває і перекриває нижню крайку 18a згаданого верху 18 взуття та першу прокладку 14, ущільнюючи їх між собою та підошвою 111. Друга прокладка 20 переважно являє собою плівку, виготовлену з термопластичного термоплавкого клею, виготовленого на основі поліуретану, поліестеру, поліаміду або поліолефінів, які можуть бути активовані дією тепла та тиску. Згадана плівка після нагрівання та під дією тиску помя'кшується і проникає всередину проникних матеріалів, які підлягають наданню непроникності та до яких вона притиснута. При охолодженні вона утворює клейове зє'днання механічного та хімічного типу зі згаданими матеріалами, після чого відновлює свою попередню міцність. Однією з плівок, особливо прийнятних для виготовлення другої прокладки 20, є плівка, яка постачається на ринок фірмою Bemis Associates Inc. під кодом виробу 3218, або фірмою Collano AG, XIRO Adhesive Films, під кодом виробу XAF 36.004 (Puro). Згаданий водонепроникний та паропроникний полімерний матеріал для виготовлення щонайменше одного шару першої прокладки 14 переважно являє собою пінополітетрафторетилен, також відомий як e-PTFE, або поліуретан, також відомий як PU, або подібний матеріал, а також факультативно включає в себе одну або дві сітки, прикріплені до його поверхонь. Зона 112 проникнення пари переважно простягається по суті по усій довжині підошви 111, і перша прокладка 14 перекриває таку зону, утворюючи водонепроникне та паропроникне ущільнення. Заповнювальний та захисний елемент першої прокладки 14, не показаний на прикладених фігурах, може бути розташований між згаданою прокладкою та підошвою 111 у вирізах або отворах 112a, які є порожніми, проходять крізь її товщину та виконані у згаданій підошві у зоні 112 проникнення пари. Згаданий заповнювальний та захисний елемент виготовлений з матеріалу, стійкого до гідролізу, водовідштовхувального, паропроникного або перфорованого, та захищає першу прокладку 14 від ударів або сторонніх предметів, які можуть потрапляти у отвори 112a. Застосування згаданого заповнювального та захисного елемента також забезпечує перевагу, яка полягає у ліквідуванні різниці рівнів, спричиненої затяжними крайками. Зокрема, на Фіг. 10 та Фіг. 11 лише у вигляді прикладів, які не обмежують обсягу цього винаходу, показані альтернативні варіанти виконання підошви 11 водонепроникного та паропроникного взуття 10 за цим винаходом. У першому зі згаданих варіантів виконання підошва 11 включає в себе: - нижню частину 28 підметкової частини підошви, яка має виконані у зоні 12 проникнення пари наскрізні вирізи або отвори 12a, перекриті захисним шаром 29, який переважно є стійким до гідролізу, водовідштовхувальним, паропроникним або перфорованим, - водонепроникну та паропроникну вставку 21, яка розташована на захисному шарі 29 й таким чином захищена від ударів та проникнень крізь отвори або вирізи 12a, - паропроникну або перфоровану простилку 30, виготовлену, наприклад, з повсті або подібного матеріалу та розташовану на водонепроникній та паропроникній вставці 21, - верхню частину 31 підошви, яка оточує простилку 30, зє'днану з нижньою частиною 28 та щільно зє'днану з водонепроникною та паропроникною вставкою 21. Спосіб виготовлення підошви 11 у згаданому першому варіанті виконання включає: - виливання у форму нижньої частини 28, - розташовування нижньої частини 28 у формі для верхньої частини 31 підошви, - встановлення захисного шару 29 на нижню частину 28 у зоні 12 проникнення пари, 11 UA 106747 C2 5 10 15 20 25 30 35 40 45 50 55 60 - встановлення водонепроникної та паропроникної вставки 21 на захисний шар 29, - встановлення простилки 30 на паропроникну вставку 21, - виливання під тиском верхньої частини 31 підошви з утворенням кільцевого елемента, який оточує простилку 30 та забезпечує ущільнення вздовж периметра водонепроникної та паропроникної вставки 21. На практиці встановлено, що винахід повністю досягає поставленої мети та вирішує поставлені задачі шляхом створення водонепроникного та паропроникного взуття, яке дозволяє запобігти просочуванню води між збірною устілкою та підошвою, яке має простішу конструкцію, ніж відоме водонепроникне та паропроникне взуття. Крім того, водонепроникне та паропроникне взуття за цим винаходом, виконане по суті за способом, відомим як "затяжка AGO", має ефективне та надійне ущільнення зє'днання складеного водонепроникного та паропроникного верху взуття з підошвою. У водонепроникному та паропроникному взутті за цим винаходом також можливо ефективно уникати застоювання води між збірною устілкою та підошвою та її всмоктування всередину взуття з боку паропроникної або перфорованої частини першої прокладки завдяки другій прокладці, яка збільшує місце водонепроникного ущільнення збірного верху взуття з підошвою, а також з верхом взуття, і таким чином зупиняє просочування будь-якої води, увібраної матеріалом, з якого виготовлений верх взуття. Крім того, водонепроникне та паропроникне взуття за цим винаходом є ефективно та надійно непроникним і одночасно ефективно паропроникним крізь верх взуття та крізь підошву взуття, маючи просте за конструкцією та виготовленням водонепроникне ущільнення. Для ущільнення гумової підошви, непроникної для води у рідкому стані та проникної для водяної пари і виготовленої із застосуванням паропроникної та водонепроникної мембрани, щільно прикріпленої до основної частини підошви так, що вона перекриває наскрізні отвори, виконані у підошві, та утворює ущільнення зі збірним верхом взуття, що складається з верху взуття, зє'днаного зі збірною устілкою, як описано, наприклад, стосовно водонепроникної та перфорованої вставки у патентній заявці WO 2005/070658, зараз на практиці, як правило, застосовують смугу по периметру згаданої водонепроникної та перфорованої вставки, розташованої зсередини відносно затяжних крайок, загнутих навколо них та приклеєних. Як відомо, згадана смуга по периметру для забезпечення ефективного ущільнення має конкретні мінімальні межі її розмірів. Таким чином, зараз зона проникнення пари у підошві повинна бути обмежена зоною у межах згаданої смуги по периметру. У водонепроникному та паропроникному взутті за цим винаходом замість цього друга прокладка, виготовлена з ущільнювального матеріалу, утворює еквівалентну смугу по периметру, яка призначена для ущільнювання підошви зі збірним верхом взуття та яка достатньо добре суміщена із периметричною частиною затяжних крайок. У такий спосіб зона проникнення пари підошви взуття за цим винаходом є більшою, ніж у взуття з відомою перфорованою водонепроникною та паропроникною підошвою, причому згадана зона проникнення пари може досягати принаймні затяжних крайок. Таким чином, це уможливлює створення взуття, яке має більшу здатність до проникнення пари крізь підошву у порівнянні з відомим взуттям. Крім того, у водонепроникному та паропроникному взутті за цим винаходом нижня крайка верху взуття загерметизована між другою прокладкою та першою прокладкою або між другою прокладкою та допоміжною прокладкою залежно від варіанта виконання. У такий спосіб запобігають просочуванню всмоктаної верхом взуття води у напрямку до зони нижче збірної устілки, а подібним чином і всмоктуванню води у напрямку до верху взуття через вирізи або отвори у підошві. Крім того, у водонепроникному та паропроникному взуття за цим винаходом друга прокладка завдяки приклеюванню до затяжних крайок, загнутих на збірну устілку, перекриває будь-які її зморшки, утворені складками при складанні, таким чином спрощуючи забезпечення водонепроникності зє'днання підошви зі збірним верхом взуття. Таким чином, цей винахід надає можливість виконання численних модифікацій та варіантів, які не виходять за межі обсягу наведеної формули винаходу; усі його елементи також можуть бути заміненими іншими технічно еквівалентними елементами. На практиці застосовані матеріали, за умови, що вони відповідають конкретному призначенню, а також можливі форми та розміри можуть бути будь-якими згідно з поставленими вимогами та рівнем техніки. Зміст Європейської патентної заявки № 09425137.8, за якою ця заявка претендує на пріоритет, включений в цей опис шляхом посилання. 12 UA 106747 C2 Там, де технічні ознаки, вказані у будь-якому пункті формули цього винаходу, позначені номерами позицій, ці номери позицій наведені виключно для поліпшення зрозумілості цих пунктів формули винаходу, тобто такі номери позицій не мають будь-якої обмежувальної дії щодо тлумачення усіх елементів, позначених цими номерами позицій лише як приклад. 5 ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 45 50 55 60 1. Водонепроникне та паропроникне взуття, яке відрізняється тим, що включає в себе: - підошву (11, 111), яка має зону проникнення пари (12, 112), - збірну устілку (13), покриту з боку підошви (11, 111) щонайменше однією першою прокладкою (14), яка виготовлена з водонепроникного матеріалу та має щонайменше одну паропроникну або перфоровану частину (15), розташовану над зоною (12, 112) проникнення пари, яка у складеному стані перекриває - збірний верх (16) взуття, який включає в себе щонайменше одну паропроникну підкладку (17) і паропроникний верх (18), а також розташовану між ними водонепроникну та паропроникну мембрану (19), причому збірний верх (16) взуття з'єднаний зі збірною устілкою (13) принаймні здебільшого за допомогою способу, відомого як "затяжка AGO", - щонайменше одну другу прокладку (20), виготовлену з водонепроникного матеріалу, яка з утворенням водонепроникного ущільнення прилягає до першої прокладки (14) та приклеєна до нижньої крайки (18а) верху (18) збірного верху взуття, яку вона перекриває, причому друга прокладка (20) утворює зону водонепроникного ущільнення між збірним верхом (16) взуття та першою прокладкою (14) і підошвою (11, 111), залишаючи для проникнення пари вільною принаймні паропроникну або перфоровану частину (15). 2. Водонепроникне та паропроникне взуття за п. 1, яке відрізняється тим, що нижня крайка (19а) мембрани (19) збірного верху взуття та нижня крайка (18а) верху (18) збірного верху взуття щільно з'єднані, загнуті та приклеєні за допомогою способу, відомого як "затяжка AGO", під периметричною крайкою (14а) першої прокладки (14), причому друга прокладка (20) накриває і перекриває нижню крайку (18а) верху 18 збірного верху взуття та першу прокладку (14), з утворенням непроникного ущільнення між ними та підошвою (11). 3. Водонепроникне та паропроникне взуття за одним або декількома з попередніх пунктів, яке відрізняється тим, що нижня крайка (18а) верху 18 збірного верху взуття має ущільнювальний елемент (22), з'єднаний з нижньою крайкою (19а) мембрани (19) збірного верху взуття, причому нижня крайка (19а) мембрани (19) збірного верху взуття та ущільнювальний елемент (22) загнуті та приклеєні з утворенням ущільнення за допомогою способу, відомого як "затяжка AGO", під периметричною крайкою (14а) першої прокладки (14), а друга прокладка (20) накриває і перекриває ущільнювальний елемент (22) та першу прокладку (14), з утворенням непроникного ущільнення між ними та підошвою (11). 4. Водонепроникне та паропроникне взуття за п. 3, яке відрізняється тим, що ущільнювальний елемент (22) виготовлений з водонепроникного та термоактивованого полімерного матеріалу і безпосередньо приклеєний з утворенням ущільнення між нижньою крайкою (19а) мембрани (19) збірного верху взуття та другою прокладкою (20) у місці їх з'єднання. 5. Водонепроникне та паропроникне взуття за п. 3, яке відрізняється тим, що ущільнювальний елемент (22) є проникним для ущільнювального матеріалу, так що уможливлене проникання матеріалу, який утворює другу прокладку (20), крізь ущільнювальний елемент (22) так, що він з утворенням водонепроникного ущільнення зчеплений зі нижньою крайкою (19а) мембрани (19) збірного верху взуття, утворюючи непроникне ущільнення між нею та першою прокладкою (14). 6. Водонепроникне та паропроникне взуття за п. 1, яке відрізняється тим, що нижня крайка (17а) підкладки (17) та нижня крайка (19а) мембрани (19) збірного верху взуття з'єднані, причому нижня крайка (17а) підкладки (17) сточена так, що відкриває нижню крайку (19а) мембрани (19) збірного верху взуття, нижня крайка (19а) мембрани (19) збірного верху взуття, відкрита через нижню крайку (17а) підкладки (17), сточена, загнута та щільно приклеєна за допомогою способу, відомого як "затяжка AGO", під периметричною крайкою (14а) першої прокладки (14), а друга прокладка (20) накриває і перекриває нижню крайку (18а) збірного верху 18 взуття та першу прокладку (14), з утворенням непроникного ущільнення між ними та підошвою (11). 7. Водонепроникне та паропроникне взуття за п. 1, яке відрізняється тим, що нижня крайка (17а) підкладки (17) та нижня крайка (19а) мембрани (19) збірного верху взуття загнуті та приклеєні принаймні здебільшого за допомогою способу, відомого як "затяжка AGO", під периметричною зоною (13а) збірної устілки (13), причому перша прокладка (14) накриває і перекриває збірну устілку (13) та нижню крайку (19а) мембрани (19) збірного верху взуття, з 13 UA 106747 C2 5 10 15 20 25 30 35 40 45 50 55 утворенням непроникного ущільнення між ними, а нижня крайка (18а) верху (18) збірного верху взуття загнута та приклеєна за допомогою способу, відомого як "затяжка AGO", під периметричною крайкою (14а) першої прокладки (14), причому друга прокладка (20) накриває і перекриває нижню крайку (18a) верху 18 збірного верху взуття та першу прокладку (14), з утворенням непроникного ущільнення між ними та підошвою (11). 8. Водонепроникне та паропроникне взуття за п. 1, яке відрізняється тим, що нижня крайка (17а) підкладки (17) та нижня крайка (19а) мембрани (19) збірного верху взуття пришиті до периметричної зони (13а) збірної устілки (13), причому перша прокладка (14) накриває і перекриває збірну устілку (13) та нижню крайку (19а) мембрани (19) збірного верху взуття, з утворенням непроникного ущільнення між ними, нижня крайка (18а) верху (18) взуття загнута та приклеєна за допомогою способу, відомого як "затяжка AGO", під периметричною крайкою (14а) першої прокладки (14), а друга прокладка (20) накриває і перекриває нижню крайку (18а) верху 18 збірного верху взуття та першу прокладку (14), з утворенням непроникного ущільнення між ними та підошвою (11). 9. Водонепроникне та паропроникне взуття за п. 1, яке відрізняється тим, що нижня крайка (17а) підкладки (17) та нижня крайка (19а) мембрани (19) збірного верху взуття загнуті та приклеєні принаймні здебільшого за допомогою способу, відомого як "затяжка AGO", під периметричною крайкою (14а) першої прокладки (14), причому допоміжна прокладка (23) накриває і перекриває першу прокладку (14) та нижню крайку (19а) мембрани (19) збірного верху взуття, з утворенням непроникного ущільнення між ними, нижня крайка (18а) верху (18) збірного верху взуття загнута та приклеєна за допомогою способу, відомого як "затяжка AGO", до допоміжної прокладки (23), а друга прокладка (20) накриває і перекриває нижню крайку (18а) верху (18) збірного верху взуття та допоміжну прокладку (23), з утворенням непроникного ущільнення між ними та підошвою (11). 10. Водонепроникне та паропроникне взуття за п. 1, яке відрізняється тим, що нижня крайка (17а) підкладки (17) та нижня крайка (19а) мембрани (19) збірного верху взуття пришиті до периметричної зони (13а) збірної устілки (13) та периметричної крайки (14а) першої прокладки (14), причому допоміжна прокладка (23) накриває і перекриває першу прокладку (14) та нижню крайку (19а) мембрани (19) збірного верху взуття, з утворенням непроникного ущільнення між ними, нижня крайка (18а) верху (18) збірного верху взуття загнута та приклеєна за допомогою способу, відомого як "затяжка АGO", до допоміжної прокладки (23), а друга прокладка (20) накриває і перекриває нижню крайку (18а) верху (18) збірного верху взуття та допоміжну прокладку (23), з утворенням непроникного ущільнення між ними та підошвою (11). 11. Водонепроникне та паропроникне взуття за п. 1, яке відрізняється тим, що нижня крайка (17а) підкладки (17) та нижня крайка (19а) мембрани (19) збірного верху взуття загнуті та приклеєні принаймні здебільшого за допомогою способу, відомого як "затяжка AGO", під периметричною крайкою (14а) першої прокладки (14), причому нижня крайка (18а) верху (18) збірного верху взуття загнута та приклеєна за допомогою способу, відомого як "затяжка AGO", до нижньої крайки (19а) мембрани (19) збірного верху взуття, залишаючи відкритою її кінцеву частину (24), а друга прокладка (20) накриває і перекриває нижню крайку (18а) верху (18) збірного верху взуття, кінцеву частину (24) та першу прокладку (14), з утворенням непроникного ущільнення між ними та підошвою (11). 12. Водонепроникне та паропроникне взуття за одним із попередніх пунктів, яке відрізняється тим, що перша прокладка (14) виготовлена з водонепроникного полімерного матеріалу, підошва (11) має один або декілька широких вирізів або множину отворів (12а), які обернені до паропроникної або перфорованої частини (15) та з утворенням ущільнення перекриті водонепроникною та паропроникною вставкою (21) для уможливлення відведення пари із зони розташування стопи (А), з одночасним запобіганням підніманню рідини вгору до згаданої зони. 13. Водонепроникне та паропроникне взуття за п. 1, яке відрізняється тим, що включає в себе водонепроникний та паропроникний підошовний вкладиш (25), розташований між збірною устілкою (13) та першою прокладкою (14) принаймні біля паропроникної або перфорованої частини (15), причому підошовний вкладиш (25) ущільнений по його периметру так, щоб закривати принаймні паропроникну або перфоровану частину (15), і між паропроникною або перфорованою частиною (15) по її периметру та підошвою (11, 111) із застосуванням другої прокладки (20) утворене ущільнення, так щоб перекрити зону (12, 112) проникнення пари. 14. Водонепроникне та паропроникне взуття за п. 13, яке відрізняється тим, що включає в себе ущільнювальну плівку (26), яка виготовлена з термопластичного полімерного матеріалу та по периметру утворює ущільнення між підошовним вкладишем (25) і першою прокладкою (14), принаймні так, що непроникно перекриває її паропроникну або перфоровану частину (15). 14 UA 106747 C2 5 10 15 20 15. Водонепроникне та проникне для пари взуття за одним або декількома з п. 13 та п. 14, яке відрізняється тим, що підошва (111) має один або декілька широких вирізів або множину порожніх отворів (112а), які проходять крізь її товщину та призначені для відведення водяної пари, яка надходить із зони розташування стопи (А). 16. Водонепроникне та паропроникне взуття за одним або декількома із п. 13 та п. 14, яке відрізняється тим, що підошва (11) має один або декілька широких вирізів або множину отворів (12а), які обернені до паропроникної або перфорованої частини (15) та з утворенням ущільнення перекриті водонепроникною та паропроникною вставкою (21) для забезпечення відведення пари із зони розташування стопи (А), з одночасним запобіганням підніманню рідини вгору до зони. 17. Водонепроникне та паропроникне взуття за п. 1, яке відрізняється тим, що перша прокладка (14) щонайменше в одному з її шарів виготовлена з водонепроникного та паропроникного полімерного матеріалу і між нею по периметру та підошвою (11, 111) утворене ущільнення із застосуванням другої прокладки (20), так що забезпечене водонепроникне ущільнення зони (12, 112) проникнення пари. 18. Водонепроникне та паропроникне взуття за п. 17, яке відрізняється тим, що підошва (111) має один або декілька широких вирізів або множину порожніх отворів (112а), які проходять крізь її товщину та призначені для відведення водяної пари, яка надходить із зони розташування стопи (А). 19. Водонепроникне та паропроникне взуття за п. 17, яке відрізняється тим, що підошва (11) має один або декілька широких вирізів або множину отворів (12а), які обернені до паропроникної або перфорованої частини (15) та з утворенням ущільнення перекриті водонепроникною та паропроникною вставкою (21) для забезпечення відведення пари із зони розташування стопи (А), з одночасним запобіганням підніманню рідини вгору до згаданої зони. 25 15 UA 106747 C2 16 UA 106747 C2 17 UA 106747 C2 18 UA 106747 C2 19 UA 106747 C2 20 UA 106747 C2 21 UA 106747 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 22
