Водонепроникне та паропроникне взуття, зокрема, але не виключно, захисного або йому подібного типу

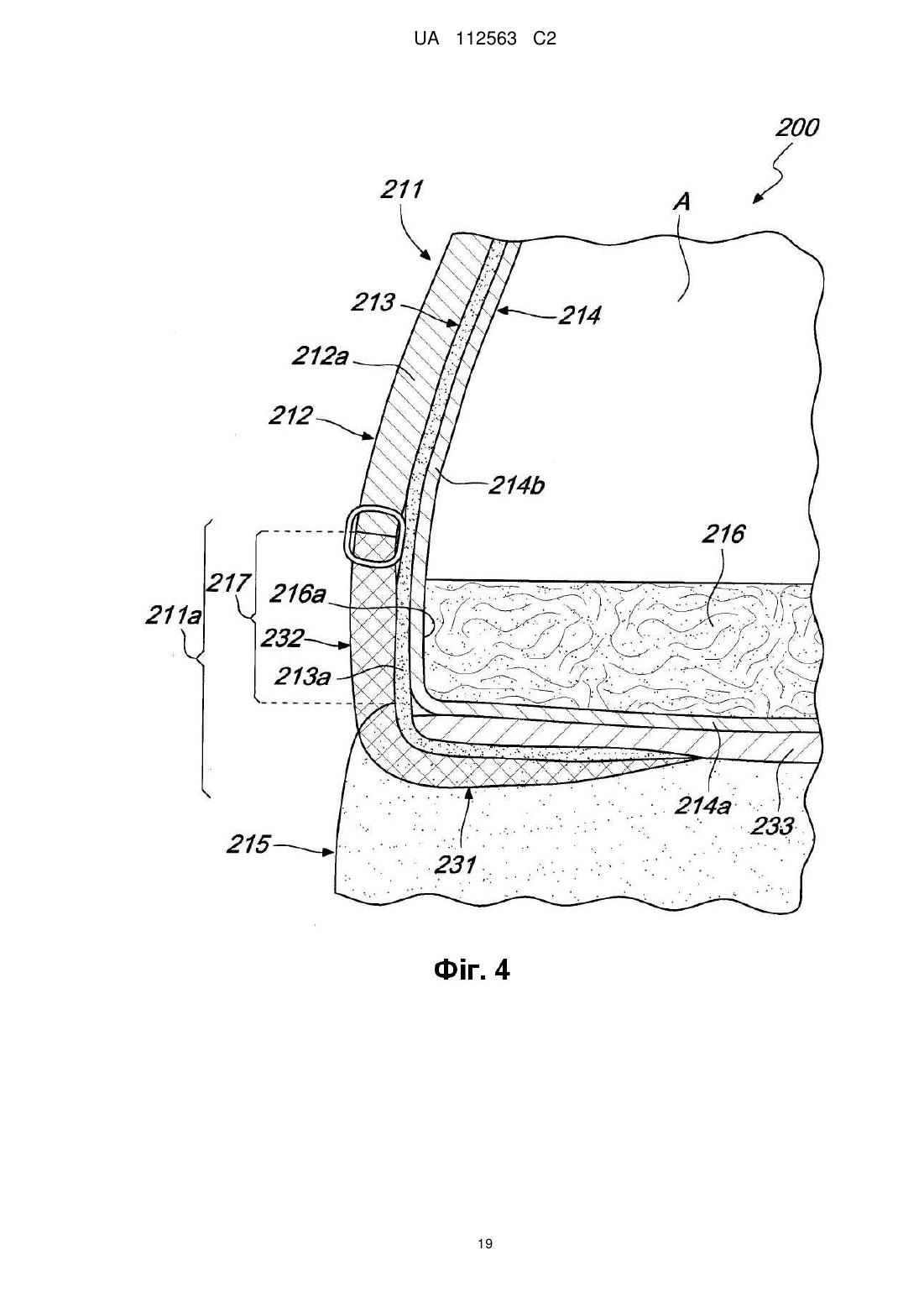

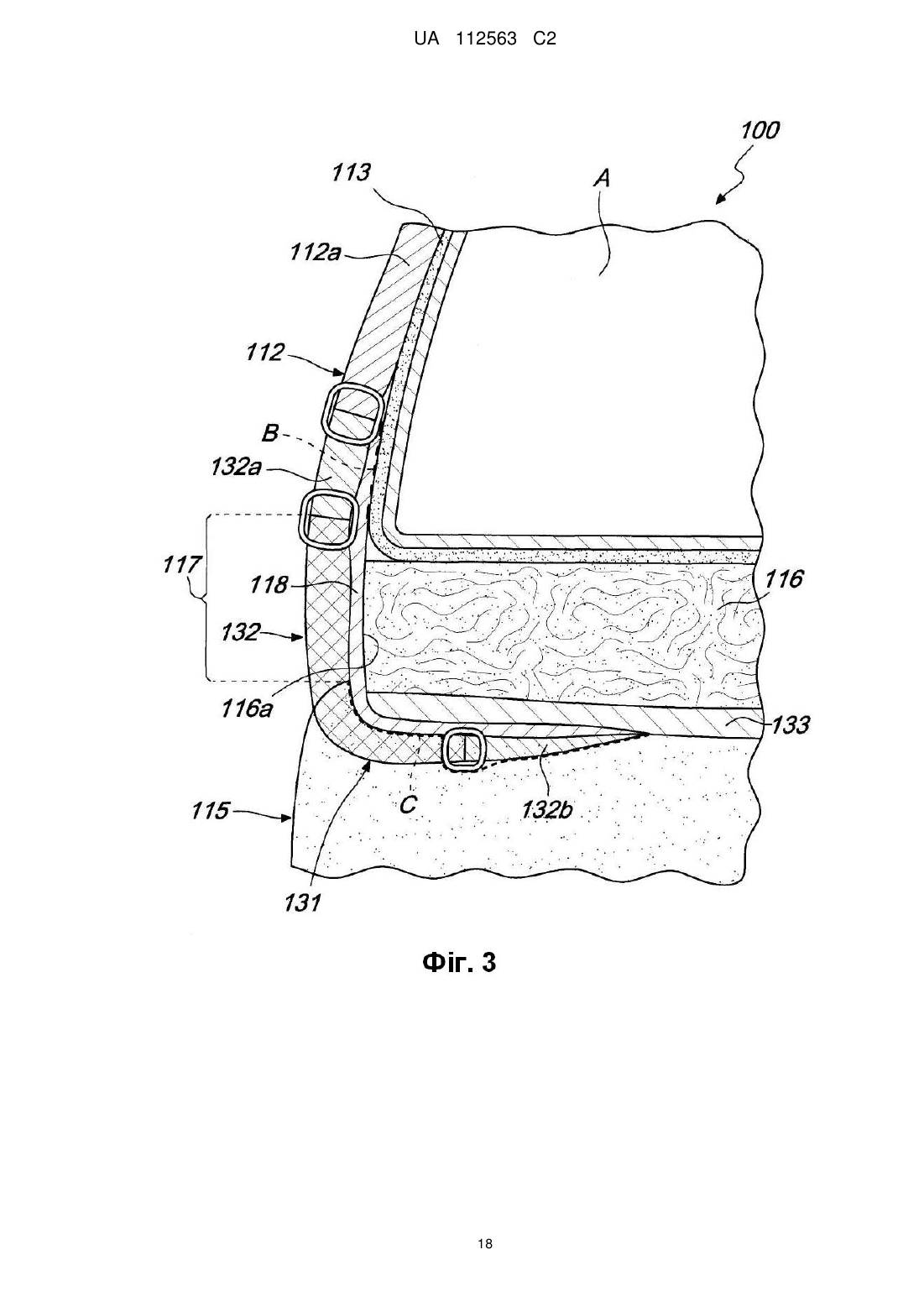

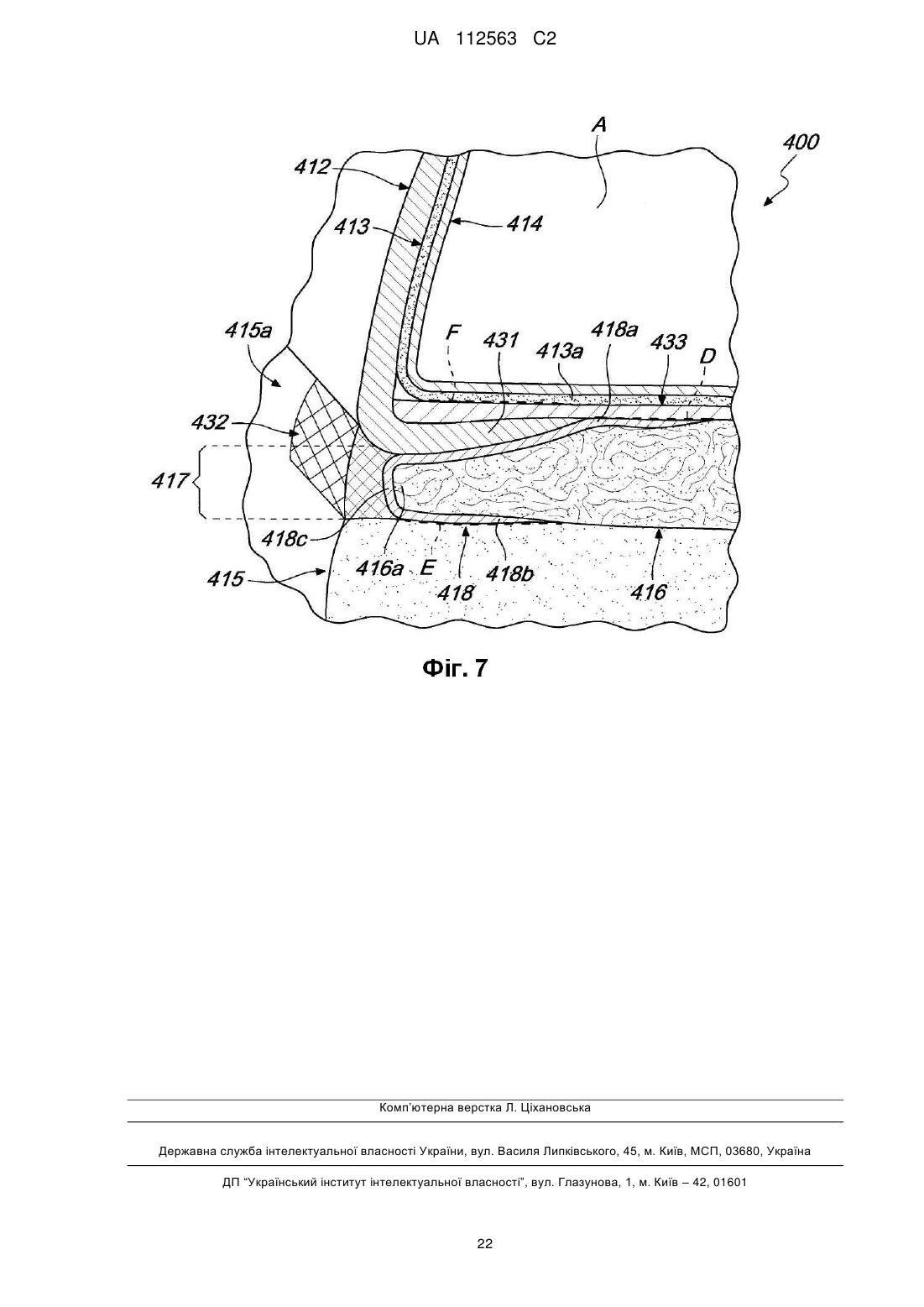

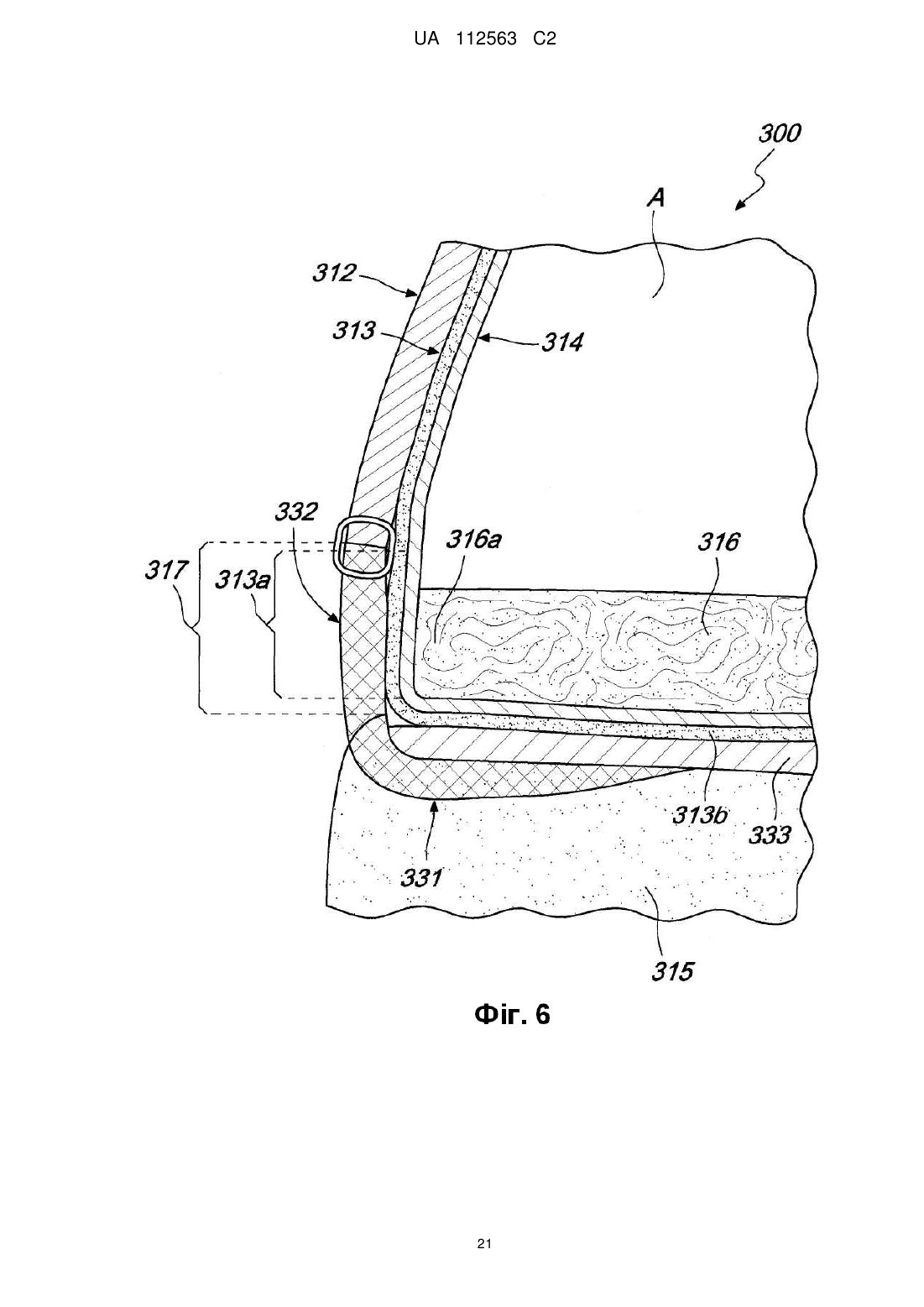

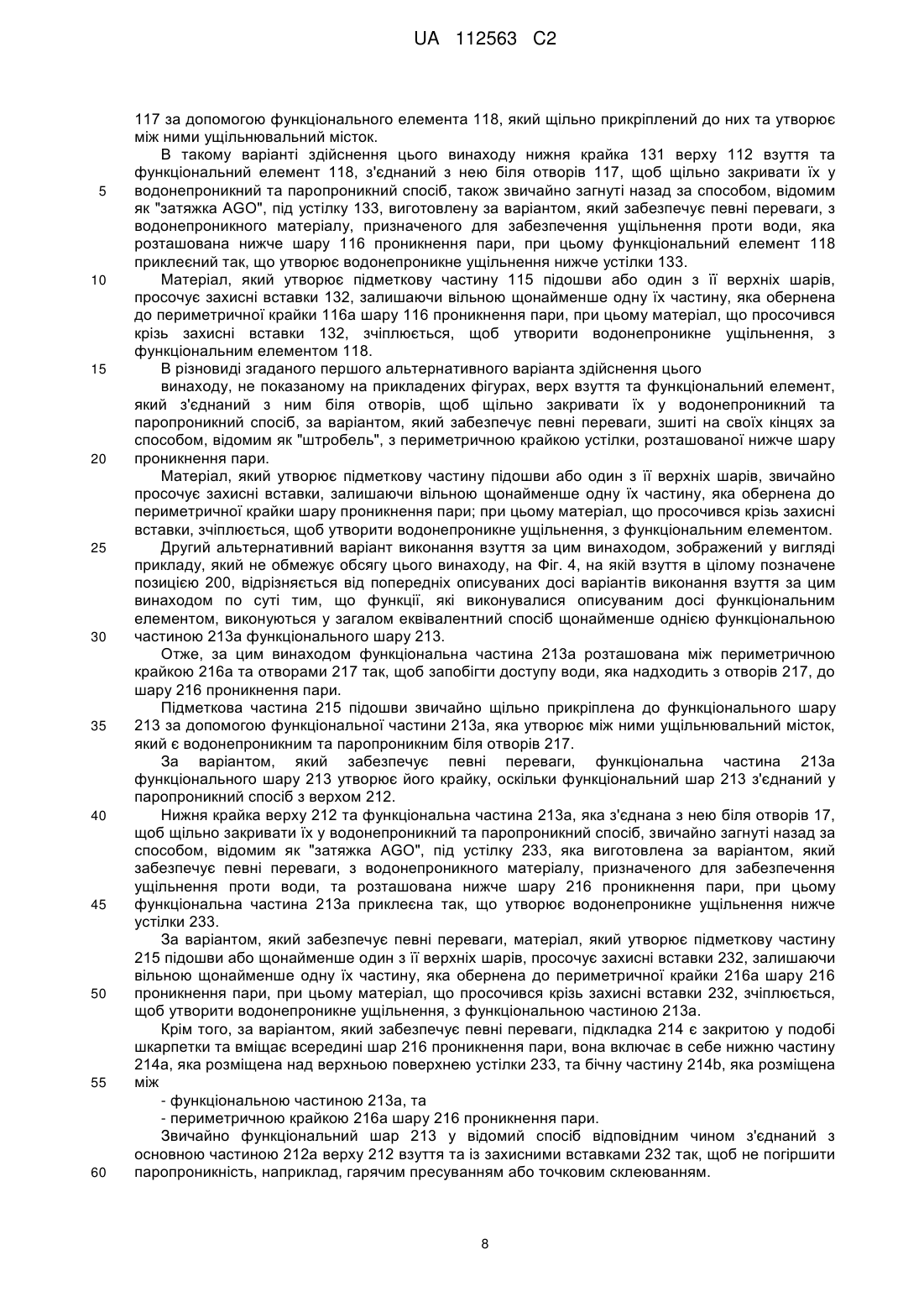

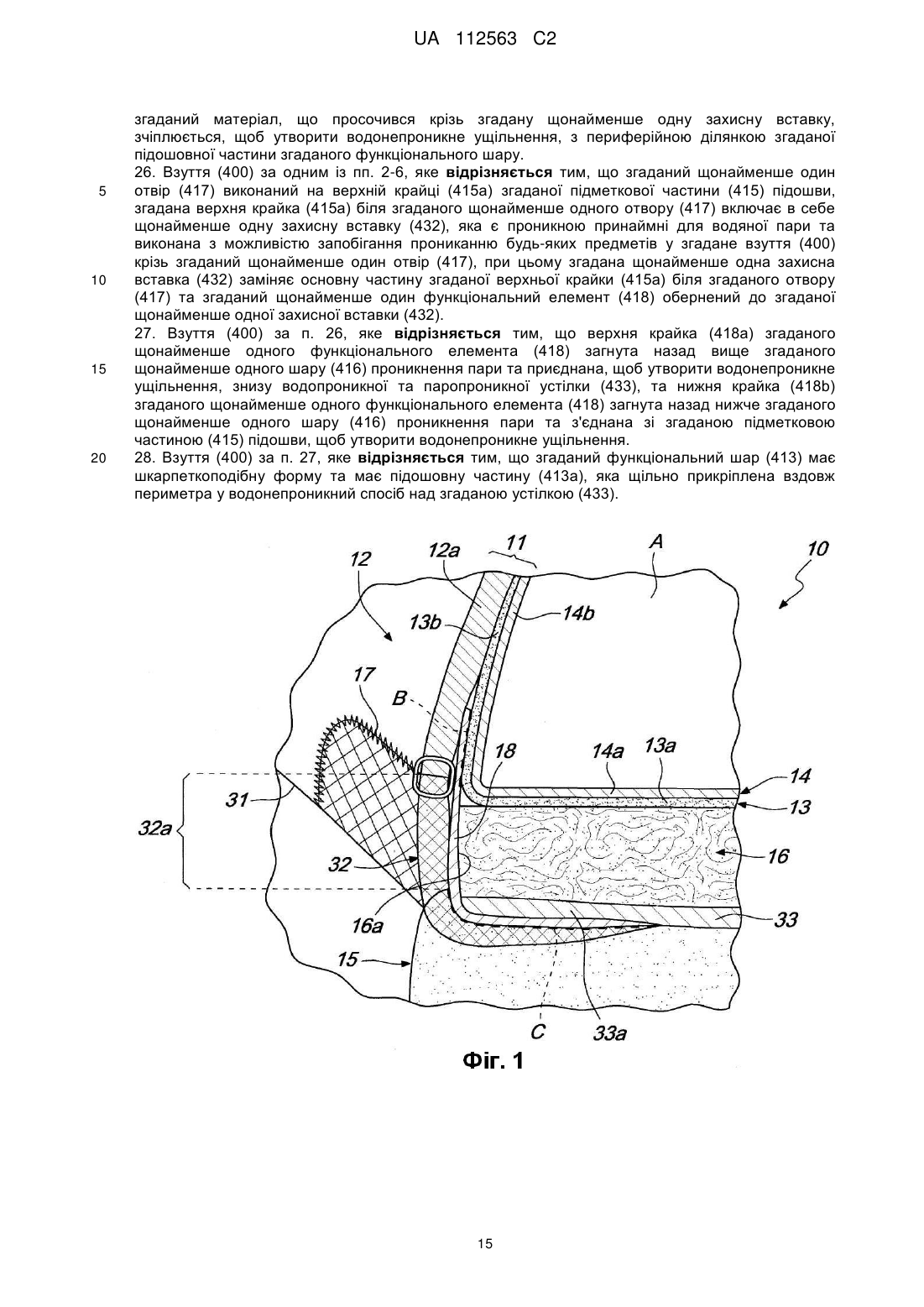

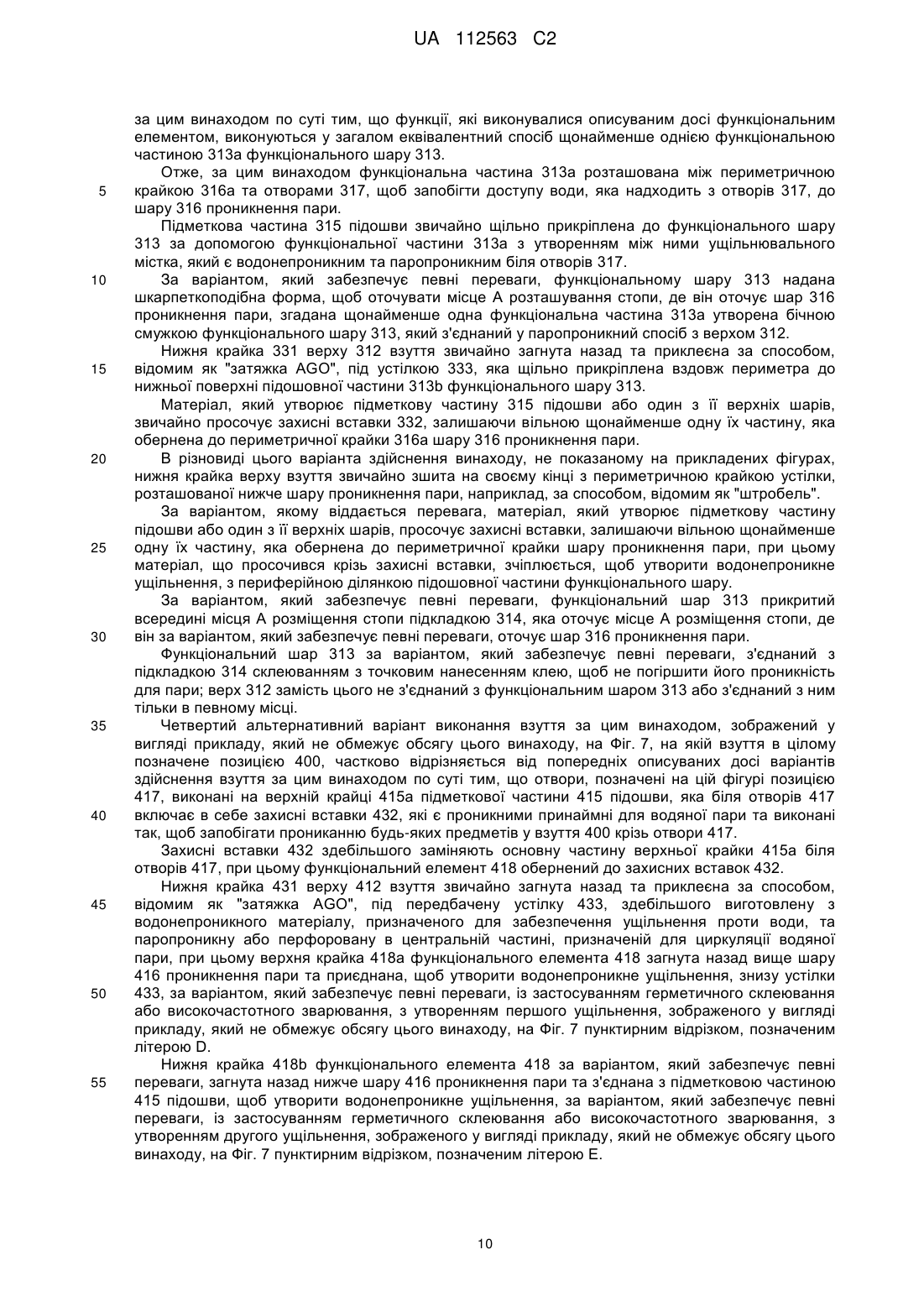

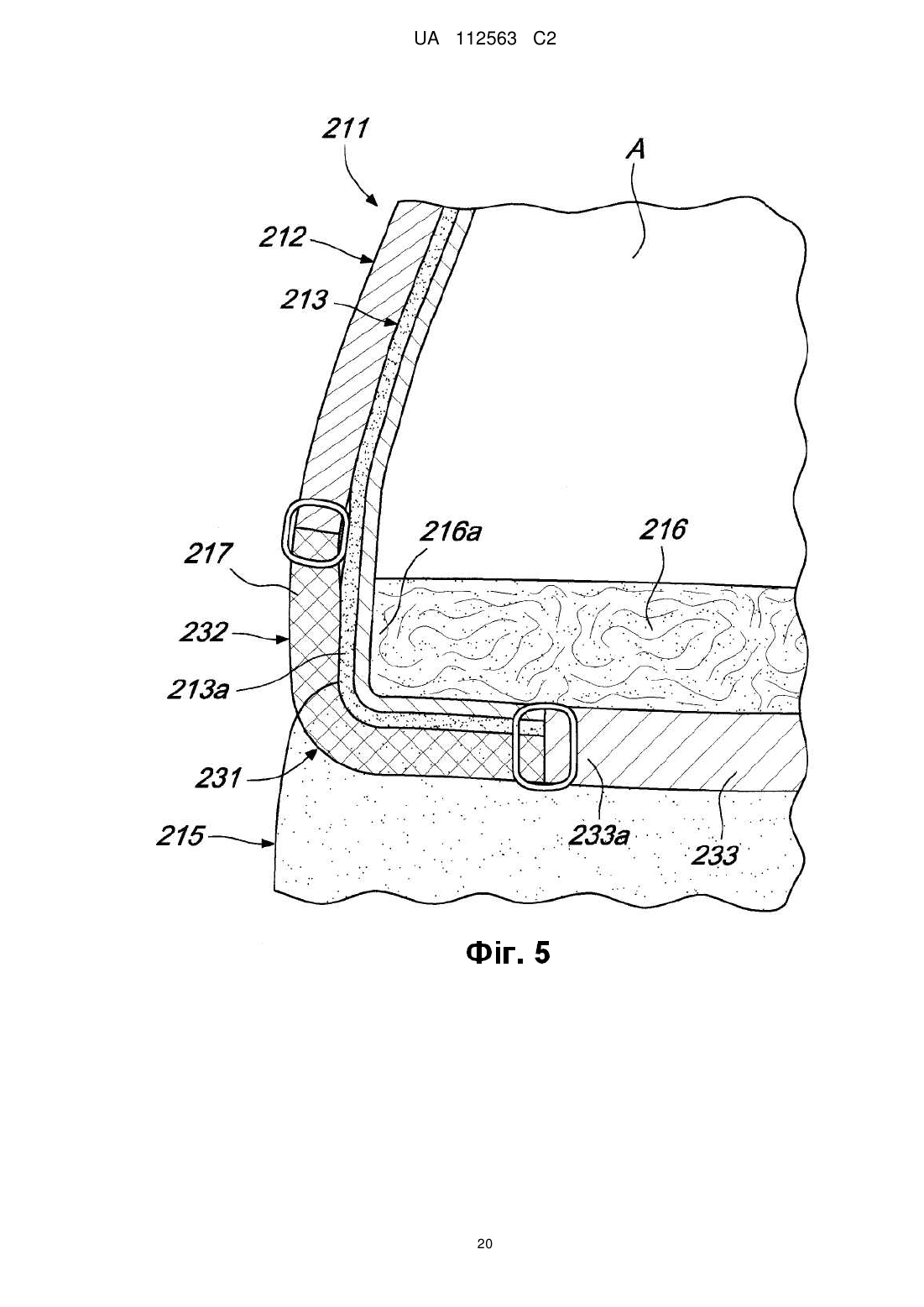

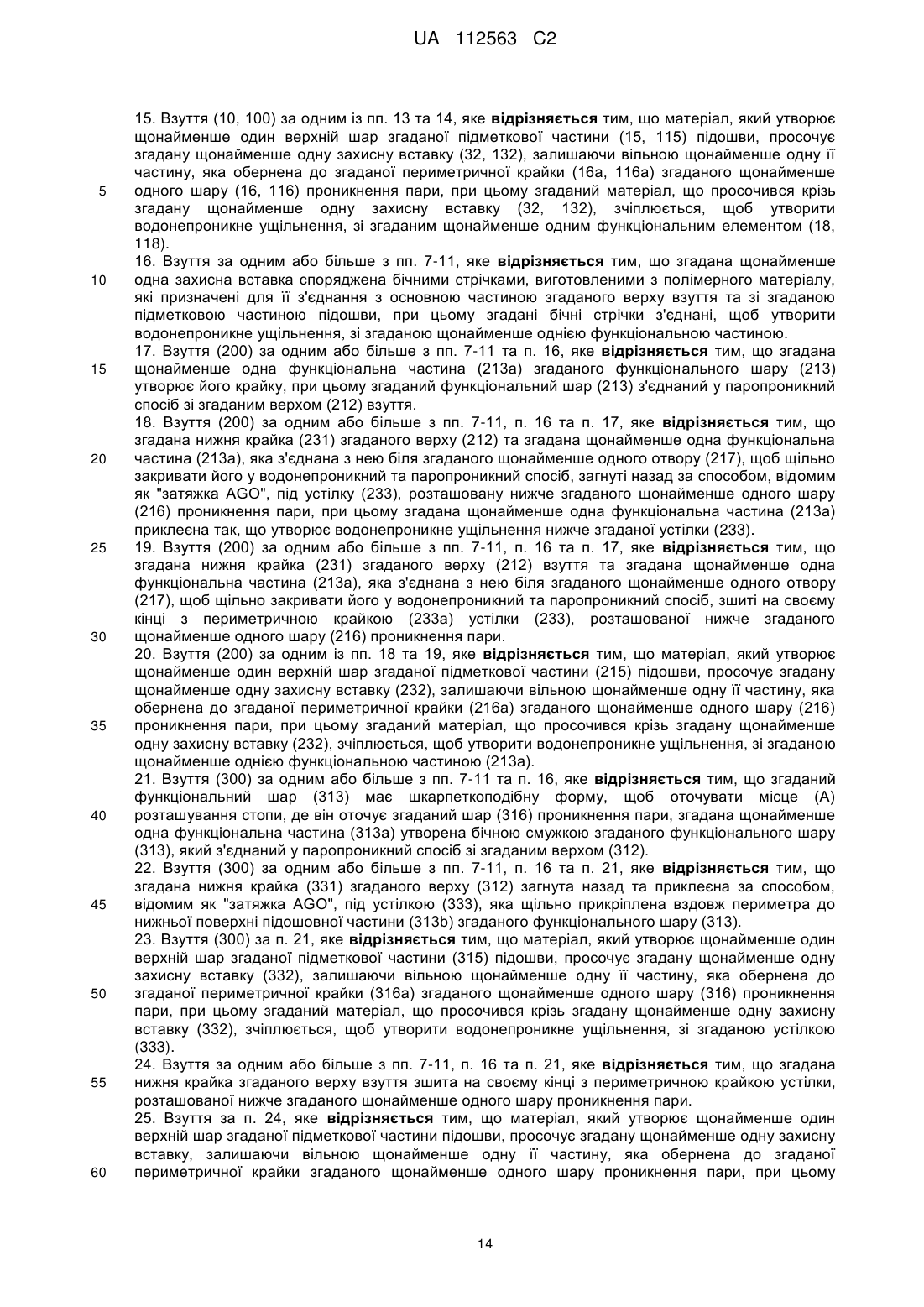

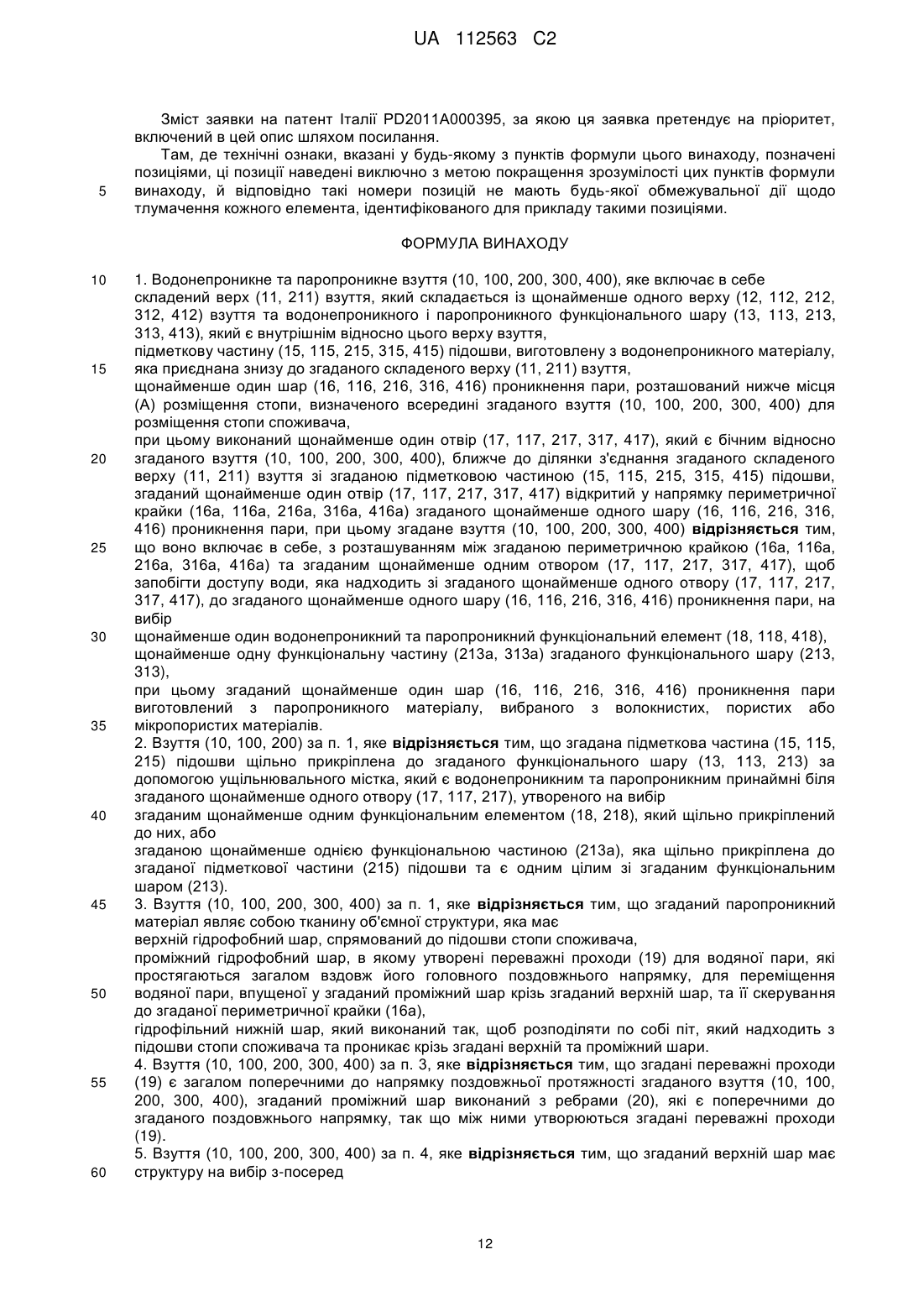

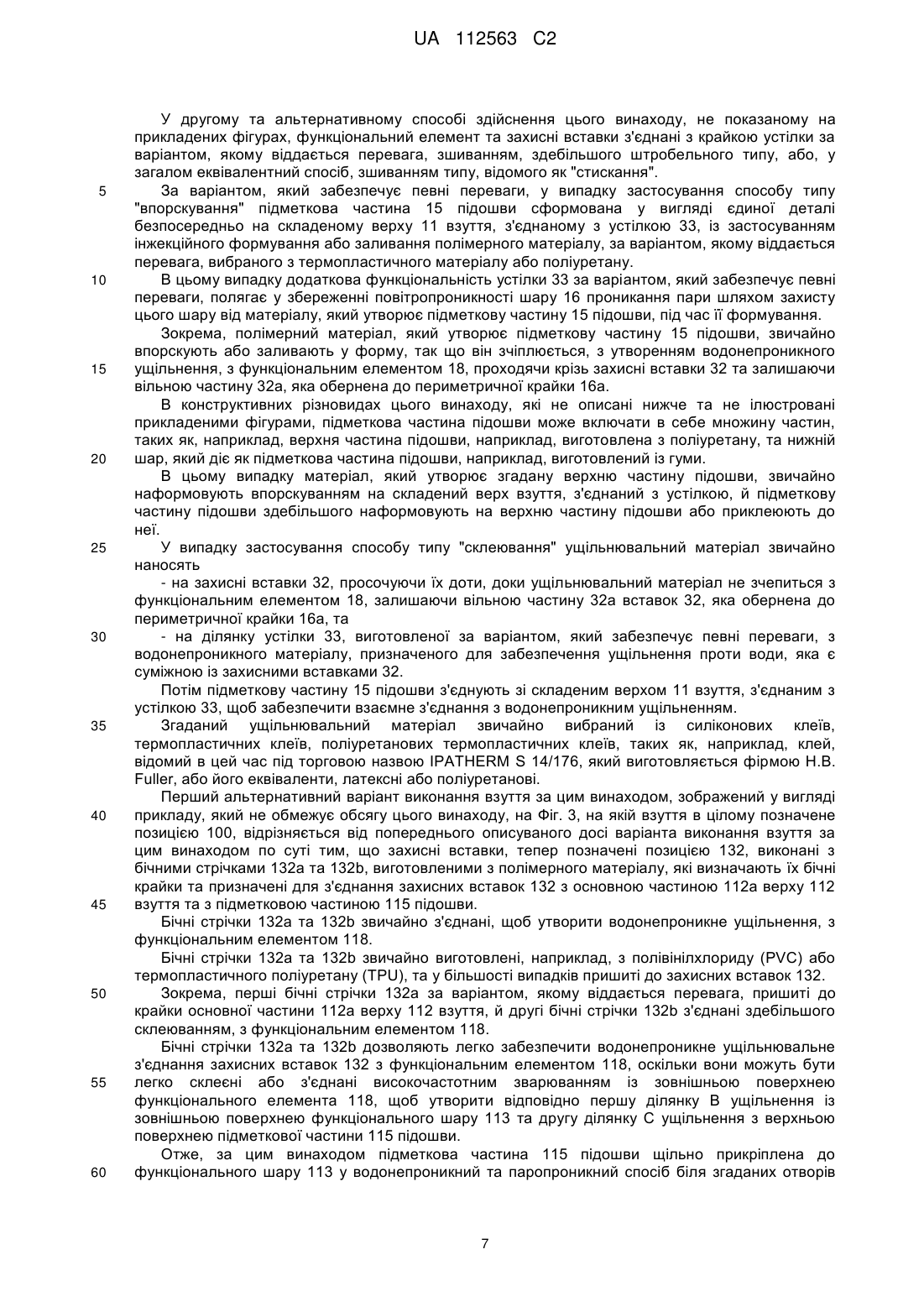

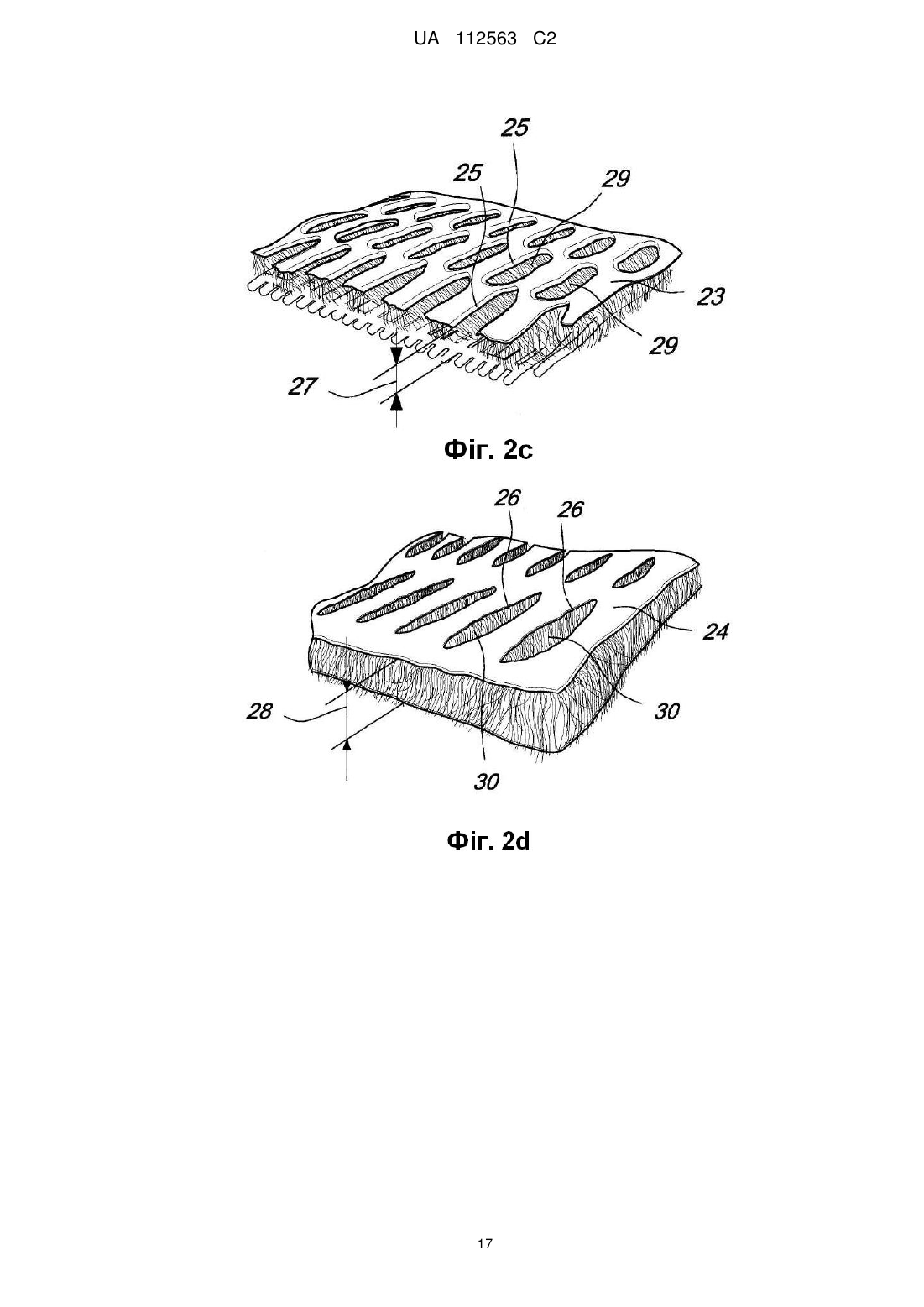

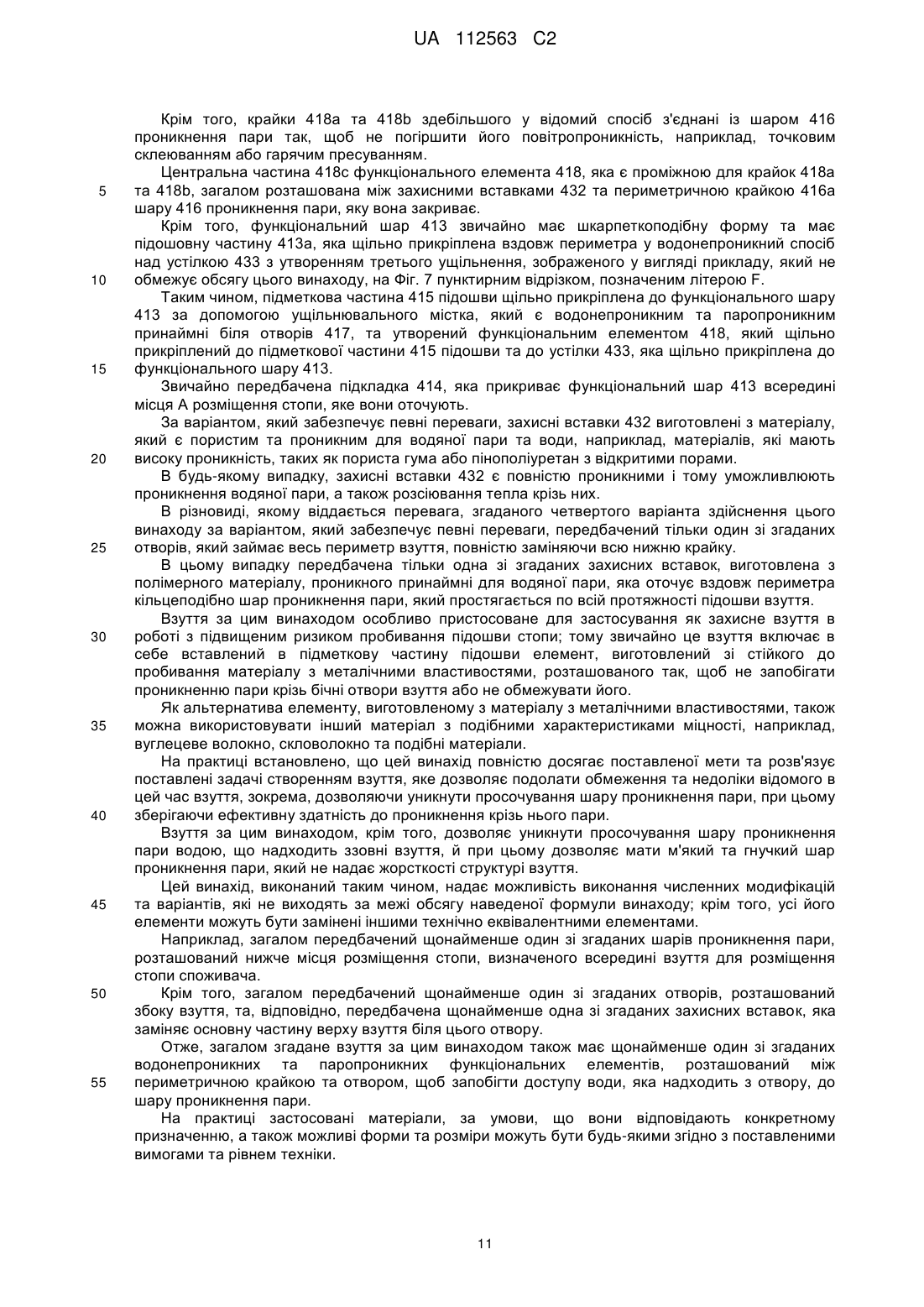

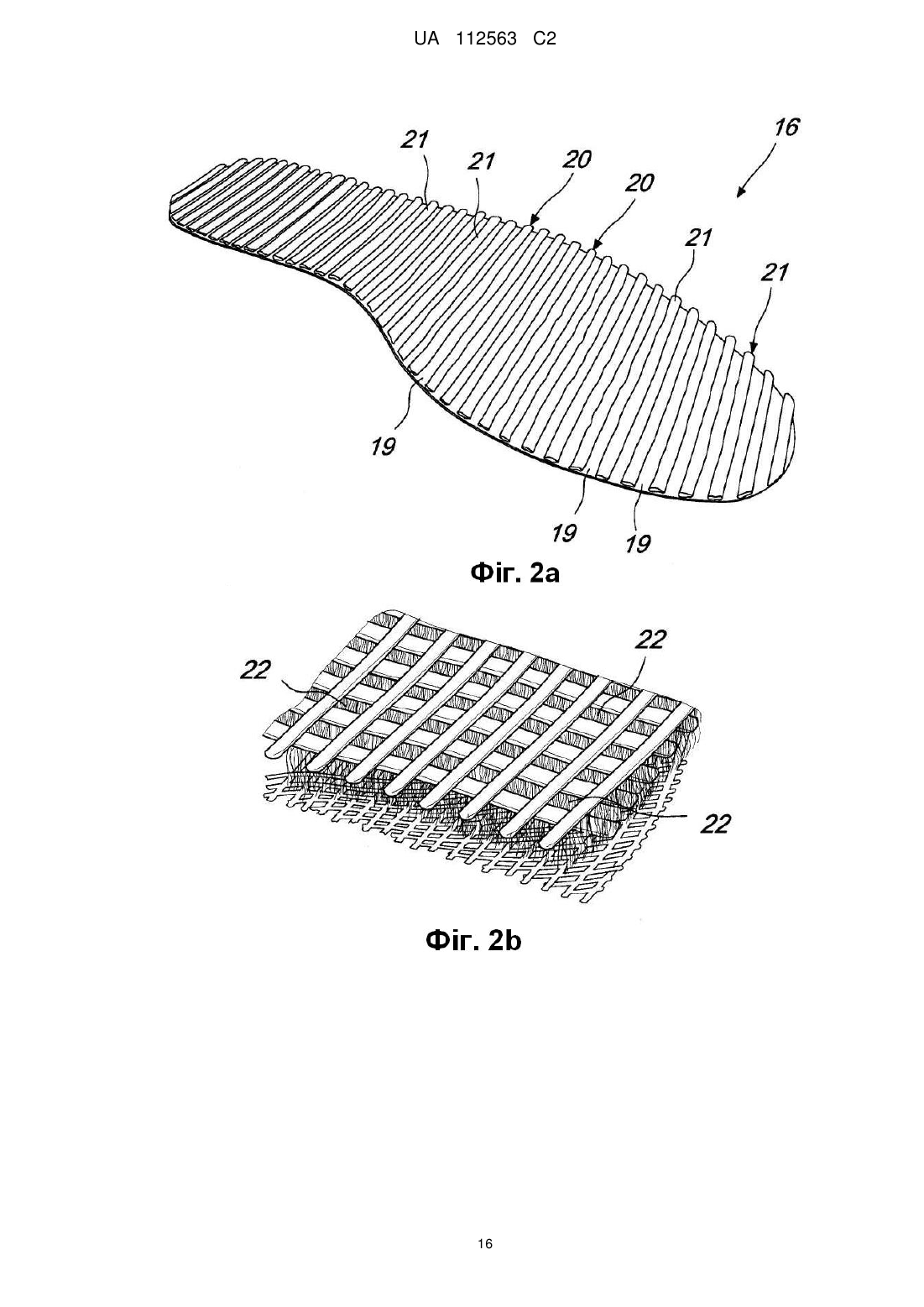

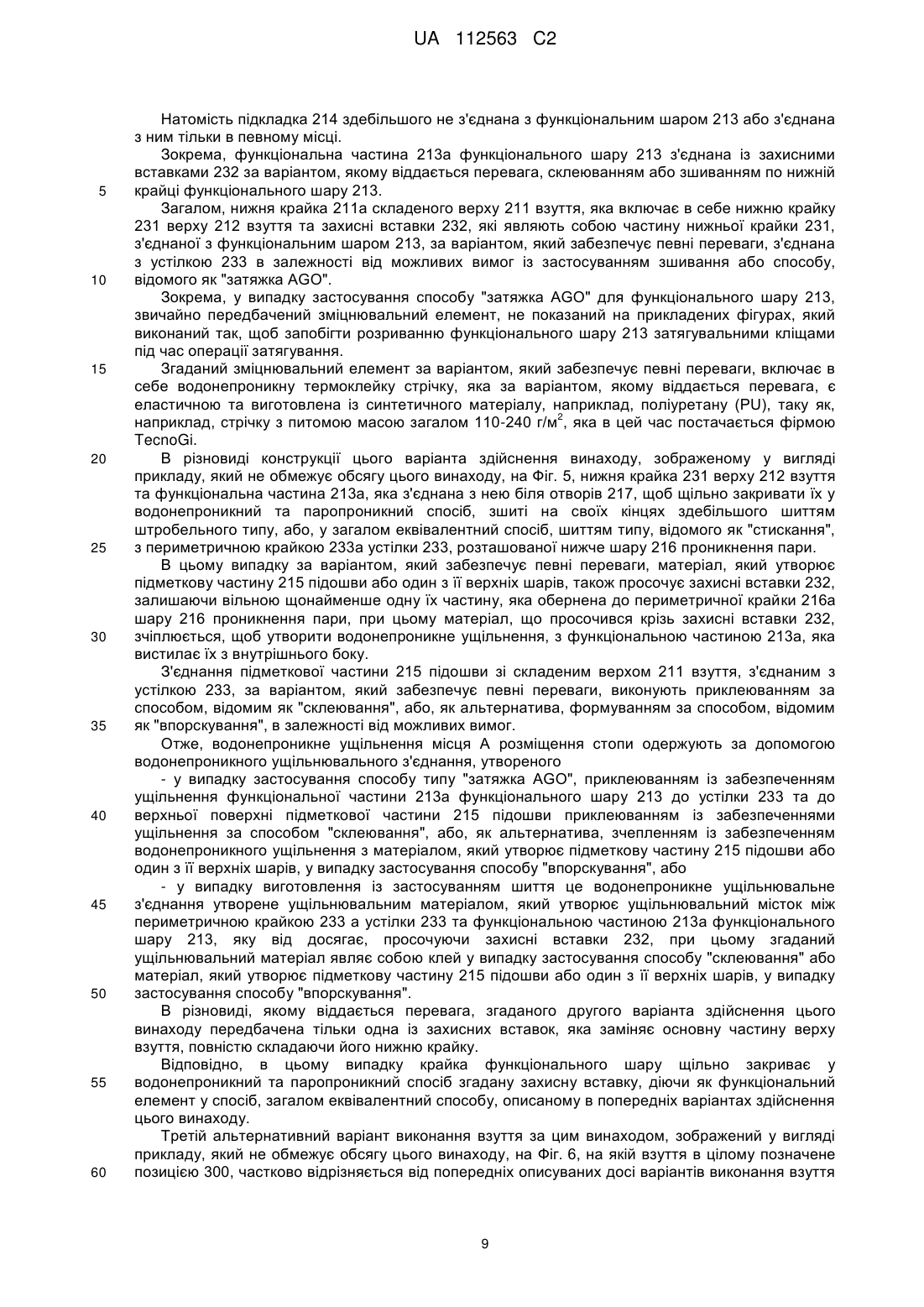

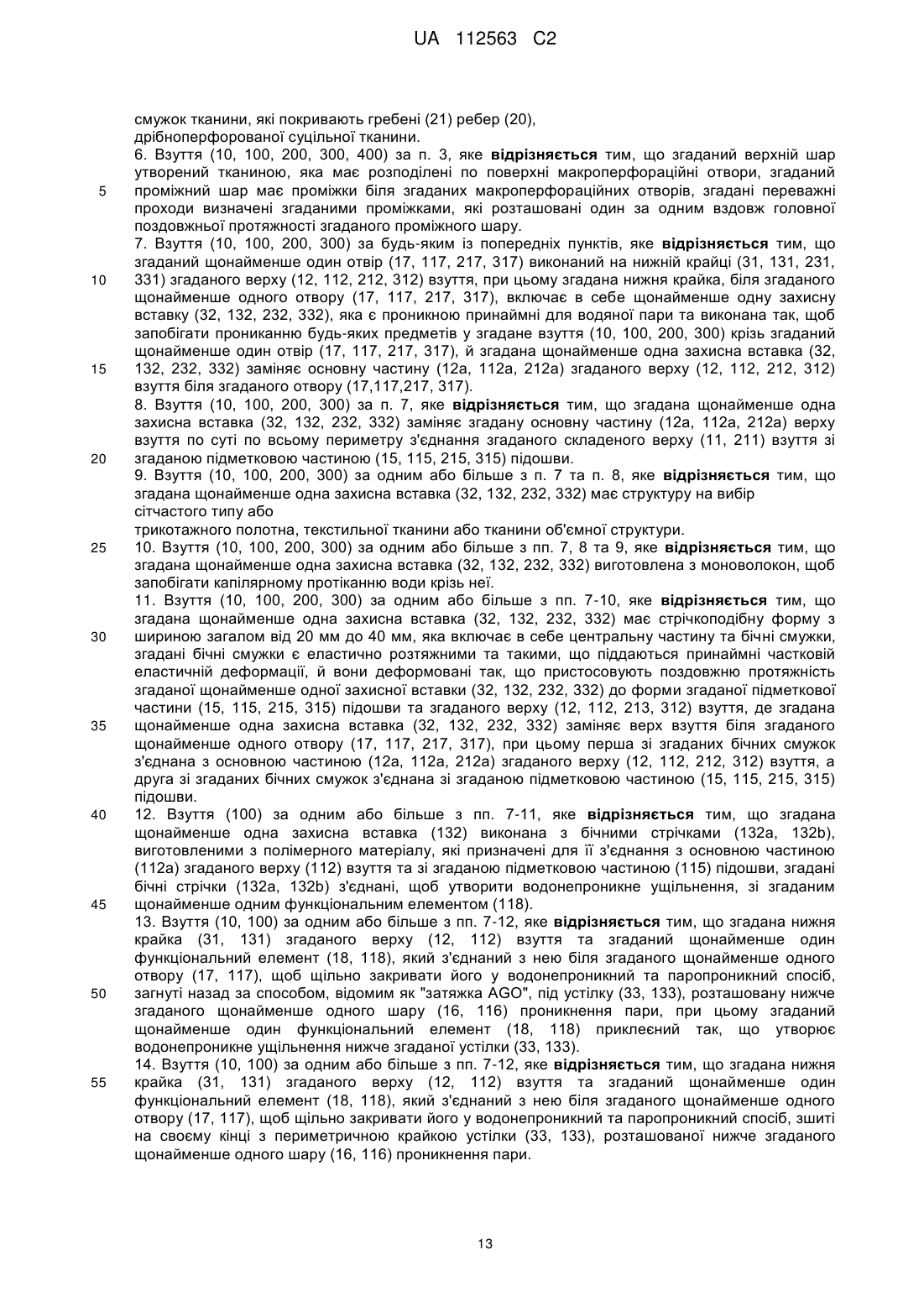

Реферат: Водонепроникне та паропроникне взуття (10, 100, 200, 300, 400), зокрема, але не виключно, захисного або йому подібного типу, яке включає в себе складений верх (11, 211) взуття, який складається із щонайменше одного верху (12, 112, 212, 312, 412) взуття та водонепроникного і паропроникного функціонального шару (13, 113, 213, 313, 413), який є внутрішнім відносно цього верху взуття, підметкову частину (15, 115, 215, 315, 415) підошви, виготовлену з водонепроникного матеріалу, яка приєднана знизу до складеного верху (11, 211) взуття, щонайменше один шар (16, 116, 216, 316, 416) проникнення пари, розташований нижче місця (А) розміщення стопи, утвореного всередині взуття (10, 100, 200, 300, 400) для розміщення стопи споживача. Виконаний щонайменше один отвір (17, 117, 217, 317, 417), який є бічним відносно взуття (10, 100, 200, 300, 400), ближче до ділянки з'єднання складеного верху (11,211) взуття з підметковою частиною (15, 115, 215, 315, 415) підошви, щонайменше один отвір (17, 117, 217, 317, 417) відкритий у напрямку периметричної крайки (16а, 116а, 216а, 316а, 416а) згаданого щонайменше одного шару (16, 116, 216, 316, 416) проникнення пари. Взуття (10, 100, 200, 300, 400) включає в себе, з розташуванням між згаданою периметричною крайкою (16а, 116а, 216а, 316а, 416а) та щонайменше одним отвором (17, 117, 217, 317, 417), щоб запобігти доступу води, яка надходить із щонайменше одного отвору (17, 117, 217, 317, 417), до щонайменше одного шару (16, 116, 216, 316, 416) проникнення пари, на вибір щонайменше UA 112563 C2 (12) UA 112563 C2 один водонепроникний та паропроникний функціональний елемент (18, 118, 418), щонайменше одну функціональну частину (213а, 313а) функціонального шару (213, 313). Крім того, щонайменше один шар (16, 116, 216, 316, 416) проникнення пари виготовлений з паропроникного матеріалу, вибраного з волокнистих, пористих або мікропористих матеріалів. UA 112563 C2 5 10 15 20 25 30 35 40 45 50 55 Цей винахід стосується водонепроникного та паропроникного взуття. Таке взуття являє собою, зокрема, але не виключно, взуття захисного або йому подібного типу. Відомо, що взуття, для того, щоби бути зручним, повинно забезпечувати належний обмін тепла та водяної пари між внутрішнім середовищем та зовнішнім середовищем. В галузі надання водонепроникного взуття добре відчутною є потреба виявлення структур, які більш ефективно та надійно уможливлюють теплообмін та паропроникність взуття, забезпечуючи його непроникність для води в рідкому стані. Зокрема, водонепроникне та паропроникне взуття, яке наявне у продажу в цей час, виконане головним чином так, щоб уможливлювати паропроникність крізь верх взуття та крізь підошву. Стосовно верху взуття, у продажу наявне взуття, яке має підкладки, виготовлені з паропроникного матеріалу, який є непроникним для води у рідкому стані. В деяких моделях відомого взуття певна частина верху взуття має зсередини підкладку з матеріалів, які водночас є водонепроникними та паропроникними, або замінена елементом, виготовленим з таких матеріалів. Однак сама по собі паропроникність верху взуття не уможливлює відведення поту, що утворюється всередині взуття, яке є достатнім для забезпечення задовільної зручності споживачу, оскільки більшість потових залоз, які присутні на стопі, знаходяться на підошві стопи, яка закрита супінатором або устілкою взуття. Отже, відсутність безперешкодного випарування поту, який утворюється на підошві стопи, спричинює неприємне відчуття вогкості або вологості. Це відбувається навіть у відкритому взутті, такому як сандалії, які лише мінімально закривають бічну та верхню частину стопи. Тому відоме взуття споряджене підошвою, яка включає в себе шари водонепроникних та паропроникних матеріалів, факультативно об'єднані із захисними шарами та з простілками, які у сукупності здатні уможливити ефективний відтік поту крізь ділянку взуття, на якій розташована підошва стопи. У цьому випадку підошви такого взуття звичайно виготовлені з паропроникного матеріалу, наприклад, вичиненої шкіри, як в ЕР0619959 та ЕР0080710. Як альтернатива, таке взуття має підошву з прорізами або отворами, які проходять крізь її товщину, як в ЕР0858270 та ЕРІ545253. Також можуть бути виконані канали, загалом паралельні опорній поверхні підошви стопи у взутті, крізь які пара може виходити в бічному напрямку відносно підметкового шару, як в ЕР 1089642 та ЕРІ 185183. Це взуття дійсно являє собою прийнятне рішення проблеми забезпечення паропроникності та розсіювання тепла на підошві стопи, але воно все ще має певні незначні недоліки. Зокрема, якщо немає наміру працювати над будовою підошви, щоб уникнути конструктивних та економічних ускладнень, які можуть зустрітися як у випадку отворів, виконаних крізь її товщину, так і у випадку поперечних отворів, які мають бути виконані в полімерному матеріалі підошви, і які існують також через складність введення неміцних водонепроникних та паропроникних шарів у підошву, то певні переваги забезпечуються вставленням частини підошви всередину верху взуття та зміненням будови взуття так, щоб уможливити відтік поту, який надходить з ділянки, розташованої під підошвою стопи, крізь нижню крайку верху взуття, яка є найближчою до землі та захищена підметковим шаром. Наразі також відомі конструкції взуття, які розкриті в WO2009/149886 та WO2009/149887. По суті, в цих конструкціях верх взуття має множину бічних отворів, виконаних на нижній крайці, яка суміжна із підметковим шаром. Водонепроникність місця розміщення стопи забезпечена водонепроникною та паропроникною підкладкою, закритою у подобі шкарпетки, яка повністю вистилає внутрішню частину взуття. Повітропроникний шар проникнення пари розташований під складеною устілкою та над підметковим шаром, який є водонепроникним. Цей шар проникнення пари, виготовлений з тканини об'ємної структури, дозволяє водяній парі проходити крізь нього у напрямку, перпендикулярному відносно підошви стопи споживача, для подальшого її руху у напрямку, загалом паралельному відносно підошви стопи споживача, до бічних отворів, до яких обернені крайки шару проникнення пари. Така структура, хоча й запобігає просочуванню води всередину шкарпеткоподібної підкладки, має недолік, який полягає у тому, що вода може просочитися крізь бічні отвори верху 1 UA 112563 C2 5 10 15 20 25 30 35 40 45 50 55 60 взуття та намочити шар проникнення пари, а також складену устілку та будь-які інші факультативні простілкові шари, розташовані ззовні шкарпеткоподібної підкладки. Вода, яка таким чином просочує шар проникнення пари та інші шари, розташовані нижче, ніж згадана водонепроникна шкарпетка, має тенденцію до застоювання, що створює безліч незручностей. Зокрема, застійна вода погіршує здатність проникнення пари крізь шар проникнення пари, який вона просочує. Крім того, застійна вода при випарюванні поглинає тепло та охолоджує підошву стопи споживача, що погіршує зручність взуття, особливо під час холодної пори року, яка, загалом характеризується більшою кількістю опадів, а, отже, збільшеним ризиком просочування води під час використання взуття. Крім того, вода, яка просочує шар проникнення пари та факультативно також інші шари ззовні водонепроникної підкладки, збільшує вагу взуття, що робить його використання більш утомливим, особливо якщо споживач використовує взуття протягом тривалих періодів часу. Крім того, шар проникнення пари та, можливо, інші шари ззовні водонепроникної підкладки, які циклічно просочуються водою протягом строку служби взуття, являють собою місце, в якому створюються умови, сприятливі для поширення шкідливих бактеріальних культур, здатних погіршити споживчі якості взуття. Крім того, матеріали взуття, просочені водою, які розташовані між водонепроникними підкладкою та підметковим шаром, залишаються вологими або вогкими протягом тривалого часу, висихаючи повільно, і тому їх властивості швидко погіршуються. Крім того, без відповідного захисту брудна вода та пил можуть заблокувати отвори верху взуття та шару проникнення пари, що неминуче обмежує його функціональні можливості щодо проникнення пари. Метою цього винаходу є надання взуття, яке дозволяє подолати обмеження та недоліки відомого на цей час взуття, зокрема, наданням можливості уникнення просочування шару проникнення пари, зі збереженням при цьому ефективної здатності до проникнення крізь нього пари. У межах цієї мети однією із задач цього винаходу є розробка взуття, яке дозволяє уникнути просочування шару проникнення пари водою, що надходить ззовні взуття, й при цьому дозволяє мати м'який та гнучкий шар проникнення пари, який не надає жорсткості конструкції взуття. Іншою задачею цього винаходу є розробка взуття, яке є конструктивно простим та зручним у використанні, та може бути виготовлене при низьких витратах. Ця мета досягнута, а згадані вище та інші задачі, які стануть більш очевидними з опису, наведеного нижче, розв'язані створенням водонепроникного та паропроникного взуття, зокрема, але не виключно, захисного або йому подібного типу, яке включає в себе - складений верх взуття, який складається із щонайменше одного верху взуття та водонепроникного і паропроникного функціонального шару, який є внутрішнім відносно цього верху взуття, - підметкову частину підошви, виготовлену з водонепроникного матеріалу, яка приєднана знизу до згаданого складеного верху взуття, - щонайменше один шар проникнення пари, розташований нижче місця розміщення стопи, визначеного всередині згаданого взуття для розміщення стопи споживача, при цьому виконаний щонайменше один отвір, який є бічним відносно згаданого взуття, ближче до ділянки з'єднання згаданого складеного верху взуття зі згаданою підметковою частиною підошви, згаданий щонайменше один отвір відкритий у напрямку периметричної крайки згаданого щонайменше одного шару проникнення пари, при цьому згадане взуття характеризується тим, що воно включає в себе, з розташуванням між згаданою периметричною крайкою та згаданим щонайменше одним отвором, щоб запобігти доступу води, яка надходить зі згаданого щонайменше одного отвору, до згаданого щонайменше одного шару проникнення пари, на вибір - щонайменше один водонепроникний та паропроникний функціональний елемент, - щонайменше одну функціональну частину згаданого функціонального шару, при цьому згаданий щонайменше один шар проникнення пари виготовлений з паропроникного матеріалу, вибраного з волокнистих, пористих або мікропористих матеріалів. Інші особливості та переваги цього винаходу стануть більш зрозумілими з опису варіантів виконання взуття за цим винаходом, яким віддається перевага, але які не є виключними та єдино можливими, ілюстрованих у вигляді прикладу, який не обмежує обсягу цього винаходу, прикладеними фігурами, на яких: 2 UA 112563 C2 5 10 15 20 25 30 35 40 45 50 55 Фіг. 1 - збільшений в масштабі вигляд у розрізі частини взуття за цим винаходом; Фіг. 2а - вигляд у перспективі компонента взуття за цим винаходом; Фіг. 2b, Фіг. 2с та Фіг. 2d - збільшений в масштабі вигляд у перспективі елементів альтернативних варіантів виконання компонента взуття за цим винаходом, показаного на Фіг. 2а; Фіг. 3 - збільшений в масштабі вигляд у розрізі частини взуття за цим винаходом за першим альтернативним варіантом виконання; Фіг. 4 - збільшений в масштабі вигляд у розрізі частини взуття за цим винаходом за другим альтернативним варіантом виконання; Фіг. 5 - збільшений в масштабі вигляд у розрізі частини взуття за цим винаходом за одним із різновидів згаданого другого альтернативного варіанта виконання; Фіг. 6 - збільшений в масштабі вигляд у розрізі частини взуття за цим винаходом за третім альтернативним варіантом виконання; Фіг. 7 - збільшений в масштабі вигляд у розрізі частини взуття за цим винаходом за четвертим альтернативним варіантом виконання. Як зображено на прикладених фігурах, позиція 10 в цілому позначає водонепроникне та паропроникне взуття, зокрема, але не виключно, захисного або йому подібного типу, яке включає в себе - складений верх 11 взуття, який складається з верху 12 взуття, звичайно паропроникного або перфорованого, водонепроникного і паропроникного функціонального шару 13, який є внутрішнім відносно верху 12 взуття, та здебільшого також із внутрішньої підкладки 14, - підметкову частину 15 підошви, виготовлену з водонепроникного матеріалу, яка приєднана знизу до складеного верху 11 взуття, - шар 16 проникнення пари, розташований нижче місця А розміщення стопи, визначеного всередині взуття 10 для розміщення стопи споживача. Ближче до ділянки з'єднання складеного верху 11 взуття з підметковою частиною 15 підошви виконані отвори 17, які є бічними відносно взуття 10 та відкритими у напрямку периметричної крайки 16а шару 16 проникнення пари. Взуття 10 за цим винаходом має особливість, яка полягає в тому, що воно включає в себе щонайменше один водонепроникний та паропроникний функціональний елемент 18, який розташований між периметричною крайкою 16а та отворами 17, щоб запобігти доступу води, яка надходить з отворів 17, до шару 16 проникнення пари. Функціональний елемент 18 оточує всю периметричну крайку 16а шару 16 проникнення пари. Підметкова частина 15 підошви щільно прикріплена до функціонального шару 13 за допомогою ущільнювального містка, який є водонепроникним та паропроникним принаймні біля отворів 17, і який утворений функціональним елементом 18, який щільно прикріплений до згаданих підметкової частини та функціонального шару. Шар 16 проникнення пари за цим винаходом виготовлений з паропроникного матеріалу, вибраного з волокнистих, пористих або мікропористих матеріалів; у такий спосіб, зокрема, забезпечується перевага, яка полягає у тому, що шар проникнення пари є досить стійким до стиснення, щоб витримувати вагу споживача та уможливлювати циркуляцію пари, не перешкоджаючи деформації взуття 10 під час його використання для досягнення повного комфорту споживача. За варіантом, якому віддається перевага, згаданий паропроникний матеріал являє собою тканину об'ємної структури, яка має - верхній гідрофобний шар, спрямований до підошви стопи споживача, - проміжний гідрофобний шар, в якому утворені такі, що забезпечують певні переваги, проходи 19 для водяної пари, які простягаються загалом вздовж його головного поздовжнього напрямку, для переміщення водяної пари, яка проникла у згаданий проміжний шар крізь згаданий верхній шар, та її скерування до периметричної крайки 16а, - гідрофільний нижній шар, який виконаний так, щоб розподіляти по собі піт, який надходить з підошви стопи споживача та проникає крізь згадані верхній та проміжний шари. За варіантом, який забезпечує певні переваги, переважні проходи 19 є загалом поперечними до напрямку поздовжньої протяжності взуття 10, при цьому згаданий проміжний шар виконаний з ребрами 20, які є поперечними до згаданого поздовжнього напрямку, так що між ними утворюються переважні проходи 19. За варіантом, який забезпечує певні переваги, згаданий верхній шар має структуру, утворену зі смужок тканини, які покривають гребені 21 ребер 20. 3 UA 112563 C2 5 10 15 20 25 30 35 40 45 50 55 Згаданий нижній шар звичайно виготовлений з волокон матеріалу, вибраного з бавовни, льону, целюлози, синтетичних матеріалів або інших подібних волокон. Зокрема, у варіанті виконання взуття, якому віддається перевага, згаданий нижній шар виготовлений із волокон поліаміду, такого як, наприклад, модифікований нейлон 6 або нейлон 66. Згаданий проміжний шар у більшості випадків переплетений зі згаданим верхнім шаром та зі згаданим нижнім шаром, щоб утворити ребра 20. Ребра 20 здебільшого мають товщину не менше ніж 2 мм, та за варіантом, якому віддається перевага, - від 3 мм до 4 мм. Крім того, у згаданому верхньому шарі зі смужками за варіантом, який забезпечує певні переваги, ширина згаданих смужок становить загалом не менше ніж 2 мм та не більше ніж 6 мм, та за варіантом, якому віддається перевага, ця ширина становить приблизно 4 мм. Переважні проходи 19 звичайно мають середню ширину, яка визначається проміжком між двома суміжними ребрами 20, ця ширина загалом становить від 3 мм до 8 мм, і за варіантом, якому віддається перевага, дорівнює 4 мм. В залежності від можливих вимог до варіанта виконання шару проникнення пари за цим винаходом, зображеного на Фіг. 2b у вигляді прикладу, який не обмежує обсягу цього винаходу, альтернативно згаданий верхній шар має структуру дрібноперфорованої суцільної тканини 22. В цьому випадку згаданий проміжний шар також виготовлений із дрібноперфорованої тканини та гофрований, так що утворює згадані ребра. Як альтернатива, в інших варіантах здійснення цього винаходу, в залежності від можливих вимог, згаданий верхній шар, загалом утворений тканиною, яка має розподілені по поверхні макроперфораційні отвори, як показано у вигляді прикладу, який не обмежує обсягу цього винаходу, на Фіг. 2с та Фіг. 2d, на яких згаданий верхній шар відповідно позначений позиціями 23 і 24 та відповідні макроперфораційні отвори позначені позиціями 25 і 26. В цьому випадку згаданий проміжний шар, відповідно позначений позиціями 27 та 28, звичайно має проміжки, відповідно 29 та 30, біля макроперфораційних отворів 25 або 26, згадані переважні проходи визначені послідовністю згаданих проміжків вздовж головного поздовжнього напрямку згаданого проміжного шару. За варіантом, який забезпечує певні переваги, отвори 17 виконані на нижній крайці 31 верху 12 взуття; згадана крайка, біля отворів 17, включає в себе захисні вставки 32, які є проникними принаймні для водяної пари та виконані так, щоб запобігати прониканню будь-яких предметів у взуття 10 крізь отвори 17. Захисні вставки 32 за варіантом, якому віддається перевага, заміняють основну частину 12а верху 12 взуття біля отворів 17, при цьому функціональний елемент 18 обернений до захисних вставок 32. В альтернативному варіанті здійснення цього винаходу, не показаному на прикладених фігурах, загалом передбачена тільки одна зі згаданих захисних вставок, яка заміняє основну частину верху взуття по суті по всьому периметру з'єднання складеного верху взуття з підметковою частиною підошви. В альтернативних варіантах здійснення цього винаходу, не показаних на прикладених фігурах, отвори та захисні вставки, які заміняють біля них основну частину верху взуття, за варіантом, який забезпечує певні переваги, естетично приховані рантами або стрічками, які є перфорованими або у будь-якому разі проникними для пари та з'єднані з підметковою частиною підошви. Захисні вставки 32 звичайно мають, в залежності від можливих вимог до здійснення цього винаходу, структуру, вибрану з-посеред структур - сітчастого типу або - виготовлених із трикотажного полотна, текстильної тканини або тканини об'ємної структури. Зокрема, за варіантом, якому віддається перевага, захисні вставки 32 виготовлені з моноволокон, щоб запобігати капілярному протіканню води крізь них. Захисним вставкам 32 у більшості випадків надана стрічкоподібна форма з шириною загалом від 20 мм до 40 мм; крім того, вони включають в себе, зокрема, центральну частину та бічні смужки, згадані бічні смужки є еластично розтяжними та такими, що піддаються принаймні частковій еластичній деформації, та деформовані так, що пристосовують поздовжню протяжність захисних вставок 32 до форми підметкової частини 15 підошви та верху 12 взуття, де захисні вставки 32 заміняють основну частину 12а верху 12 взуття біля отворів 17. 4 UA 112563 C2 5 10 15 20 25 30 35 40 45 50 55 Згадана центральна частина звичайно має структуру, вибрану з-посеред структури з поперечних волокон, сітчастої структури, структури трикотажного полотна, текстильної тканини та тканини об'ємної структури. Перша зі згаданих бічних смужок здебільшого з'єднана з основною частиною 12а верху 12 взуття, друга зі згаданих бічних смужок з'єднана з підметковою частиною 15 підошви. Таким чином, захисні вставки 32 вигнуті, при цьому згадані бічні смужки простягаються диференційовано так, що суттєвою мірою запобігають утворенню нерівностей або складок на нижній крайці 31 верху 12 взуття, який включає їх в себе, зокрема на ділянках носка та п'яти взуття 10, де нижня крайка 31 має найбільшу кривизну. Це дозволяє покращити дизайн тієї частини нижньої крайки 31, яка включає в себе захисні вставки 32 або утворена ними та залишається відкритою над лінією з'єднання між верхом 12 взуття та підметковою частиною 15 підошви. За варіантом, який забезпечує певні переваги, функціональний шар 13 та функціональний елемент 18 виготовлені з водонепроникного та паропроникного полімерного матеріалу, у більшості випадків вибраного з-посеред пінополітетрафторетилену (e-PTFE), поліуретану (PU) та подібних матеріалів. Функціональний елемент 18 здебільшого у відомий спосіб з'єднаний з внутрішньою поверхнею нижньої крайки 31 верху 12 взуття та з внутрішньою поверхнею захисних вставок 32 звичайно так, щоб не погіршити їх паропроникність, тобто, наприклад, точковим склеюванням або гарячим пресуванням. Функціональний елемент 18 за варіантом, якому віддається перевага, щільно прикріплений до зовнішньої поверхні функціонального шару 13, за варіантом, який забезпечує певні переваги, приклеюванням або високочастотним зварюванням, з утворенням першої ділянки ущільнення, яка позначена на прикладених фігурах пунктирним відрізком та літерою В. Нижня крайка 31 верху 12 взуття та функціональний елемент 18, який з'єднаний з нею біля отворів 17, щоб щільно закривати їх у водонепроникний та паропроникний спосіб, загалом загнуті назад за способом, відомим як "затяжка AGO", під складену устілку 33, виготовлену з водонепроникного матеріалу, призначеного для забезпечення ущільнення проти води, та розташовану нижче шару 16 проникнення пари, що забезпечує певну перевагу, яка полягає в тому, що згаданий функціональний елемент 18 приклеєний так, що утворює водонепроникне ущільнення нижче устілки 33. Відповідно до можливих вимог в альтернативних варіантах виконання взуття устілка звичайно виготовлена з водонепроникного матеріалу або за варіантом, який забезпечує певні переваги, виготовлена з водонепроникного матеріалу, який забезпечує ущільнення проти води, але є проникним для пари або перфорованим на ділянці, призначеній для циркуляції пари. За варіантом, якому віддається перевага, поверхня функціонального шару 13, яка спрямована до зовнішнього боку місця А розміщення стопи, у відомий спосіб покрита підтримувальною сіткою, наприклад, сіткою, виготовленою з нейлону, не показаною на прикладених фігурах. Функціональний шар 13 за варіантом, який забезпечує певні переваги, з'єднаний з підкладкою 14 склеюванням з точковим нанесенням клею, щоб не погіршити паропроникність багатошарового матеріалу; верх 12 взуття натомість не з'єднаний з функціональним шаром 13 або з'єднаний з ним тільки в певному місці. У більшості випадків функціональний шар 13 включає в себе щонайменше одну підошовну частину 13а та щонайменше одну бічну частину 13b, з'єднану зі згаданою підошовною частиною так, щоб утворювати шкарпетку, якаоточує місце А розміщення стопи. Відповідно, підкладка 14 звичайно включає в себе щонайменше одну нижню частину 14а та щонайменше одну бічну частину 14b, яка з'єднана з нею так, щоб прикривати функціональний шар 13 всередині місця А розміщення стопи. В залежності від можливих вимог, нижня частина 14а та бічна частина 14b підкладки 14 можуть бути виготовлені з різних матеріалів. З'єднання між бічною частиною 13b та підошовною частиною 13а функціонального шару 13 здебільшого виконані зшиванням та у відомий спосіб ущільнені за допомогою термоклейкої водонепроникної стрічки або водонепроникного клею, наприклад, типу UPACO, та не показані на прикладених фігурах. В альтернативних варіантах здійснення цього винаходу функціональний шар звичайно у відомий спосіб з'єднаний з верхом взуття так, щоб не погіршити його паропроникність, наприклад, точковим склеюванням або гарячим пресуванням; підкладка натомість не з'єднана з функціональним шаром або з'єднана з ним тільки в певному місці. 5 UA 112563 C2 5 10 15 20 25 30 35 40 45 50 55 60 В альтернативних варіантах здійснення цього винаходу, не описаних або не показаних нижче, відповідно до можливих вимог, захисні вставки, які з'єднані з функціональним елементом, звичайно з'єднані з крайкою устілки зшиванням. Підметкова частина 15 підошви з'єднана зі складеним верхом 11 взуття за варіантом, який забезпечує певні переваги, приклеюванням за способом, відомим як "склеювання", або, в залежності від можливих вимог, формуванням за способом, відомим як "впорскування". Функціональний елемент 18 щільно з'єднаний з верхньою поверхнею підметкової частини 15 підошви та нижньою поверхнею устілки 33, яка за варіантом, який забезпечує певні переваги, виготовлена з водонепроникного матеріалу, призначеного для забезпечення ущільнення проти води, звичайно із застосуванням проклеювання ущільнювальним матеріалом у випадку застосування способу "склеювання". Як альтернатива, у випадку застосування способу "впорскування" функціональний елемент 18 щільно з'єднаний з верхньою поверхнею підметкової частини 15 підошви за варіантом, який забезпечує певні переваги, наформуванням на складений верх 11 взуття полімерного матеріалу для формування підметкової частини 15 підошви або одного з її верхніх шарів для з'єднання зі складеним верхом 11 взуття, такого як, наприклад, верхня частина підошви. В цьому випадку, звичайно матеріал, який утворює підметкову частину 15 підошви або один з її верхніх шарів, просочує захисні вставки 32, залишаючи вільною їх частину 32а, яка обернена до периметричної крайки 16а шару 16 проникнення пари, при цьому згаданий матеріал, що просочився крізь захисні вставки 32, звичайно зчіплюється, щоб утворити водонепроникне ущільнення, з функціональним елементом 18, утворюючи другу ділянку ущільнення, яка позначена на прикладених фігурах пунктирним відрізком та літерою С. Водонепроникне ущільнення функціонального елемента 18 з функціональним шаром 13 та водонепроникне ущільнення підметкової частини 15 підошви з устілкою 33 та функціональним елементом 18 мають вирішальне значення для запобігання просочуванню води, яка надходить із зовнішнього середовища ззовні взуття 10, крізь верх 12 взуття та отвори 17, та для захисту від вогкості місця А розміщення стопи всередині взуття 10. Завдяки наданню ділянок В та С ущільнення, брудна вода фактично не здатна досягти шару 16 проникнення пари та будь-яких інших компонентів, розташованих нижче місця А розміщення стопи, в залежності від можливих вимог до здійснення цього винаходу. Отже, за цим винаходом підметкова частина 15 підошви щільно прикріплена до функціонального шару 13 у водонепроникний та паропроникний спосіб біля отворів 17 за допомогою функціонального елемента 18, який щільно прикріплений до них та утворює між ними ущільнювальний місток. Більш конкретно, при виробництві взуття 10 за способом, відомим як "затяжка AGO", нижню крайку 31 верху 12 взуття та захисні вставки 32, з'єднані з функціональним елементом 18, який взуття 10 включає в себе, звичайно загинають назад та приклеюють під периметричною крайкою 33а устілки 33 із застосуванням операції затягування, здебільшого без використання гвіздків або скоб, які можуть пошкодити функціональний елемент 18 та функціональний шар 13. Ця операція затягування звичайно здійснюється машиною, відомою як машина для затягування носка, затягувальні кліщі якої були сплощені, тобто позбавлені затискних зубців або насічок, щоб не розірвати функціональний елемент 18. Конкретна функціональність устілки 33 полягає у тому, що вона оберігає підошовну частину 13а функціонального шару 13 від можливого розривання лапкою машини для затягування носка під час етапів затягування складеного верху 11 взуття. В цьому випадку з'єднання між функціональним елементом 18 та устілкою 33 загалом виконане так, щоб утворити водонепроникне ущільнення, звичайно з використанням клею, який зазвичай використовують в операціях затягування, такого як, наприклад, поліуретановий клей або його еквівалент, в будь-якому випадку здатного забезпечити ефективне водонепроникне ущільнення між устілкою та функціональним елементом 18. За варіантом, який забезпечує певні переваги, для зміцнення функціонального елемента 18 передбачений зміцнювальний елемент, не показаний на прикладених фігурах, який виконаний так, щоб запобігти розриванню функціонального елемента 18 затягувальними кліщами під час операції затягування. Згаданий зміцнювальний елемент за варіантом, який забезпечує певні переваги, являє собою водонепроникну термоклейку стрічку, яка за варіантом, якому віддається перевага, є еластичною та виготовлена із синтетичного матеріалу, такого як, наприклад, поліуретан (PU). Прикладом, який не обмежує обсягу цього винаходу, згаданого зміцнювального елемента є 2 стрічка, виготовлена з поліуретану з питомою масою загалом 110-240 г/м , яка в цей час постачається фірмою TecnoGi. 6 UA 112563 C2 5 10 15 20 25 30 35 40 45 50 55 60 У другому та альтернативному способі здійснення цього винаходу, не показаному на прикладених фігурах, функціональний елемент та захисні вставки з'єднані з крайкою устілки за варіантом, якому віддається перевага, зшиванням, здебільшого штробельного типу, або, у загалом еквівалентний спосіб, зшиванням типу, відомого як "стискання". За варіантом, який забезпечує певні переваги, у випадку застосування способу типу "впорскування" підметкова частина 15 підошви сформована у вигляді єдиної деталі безпосередньо на складеному верху 11 взуття, з'єднаному з устілкою 33, із застосуванням інжекційного формування або заливання полімерного матеріалу, за варіантом, якому віддається перевага, вибраного з термопластичного матеріалу або поліуретану. В цьому випадку додаткова функціональність устілки 33 за варіантом, який забезпечує певні переваги, полягає у збереженні повітропроникності шару 16 проникання пари шляхом захисту цього шару від матеріалу, який утворює підметкову частину 15 підошви, під час її формування. Зокрема, полімерний матеріал, який утворює підметкову частину 15 підошви, звичайно впорскують або заливають у форму, так що він зчіплюється, з утворенням водонепроникного ущільнення, з функціональним елементом 18, проходячи крізь захисні вставки 32 та залишаючи вільною частину 32а, яка обернена до периметричної крайки 16а. В конструктивних різновидах цього винаходу, які не описані нижче та не ілюстровані прикладеними фігурами, підметкова частина підошви може включати в себе множину частин, таких як, наприклад, верхня частина підошви, наприклад, виготовлена з поліуретану, та нижній шар, який діє як підметкова частина підошви, наприклад, виготовлений із гуми. В цьому випадку матеріал, який утворює згадану верхню частину підошви, звичайно наформовують впорскуванням на складений верх взуття, з'єднаний з устілкою, й підметкову частину підошви здебільшого наформовують на верхню частину підошви або приклеюють до неї. У випадку застосування способу типу "склеювання" ущільнювальний матеріал звичайно наносять - на захисні вставки 32, просочуючи їх доти, доки ущільнювальний матеріал не зчепиться з функціональним елементом 18, залишаючи вільною частину 32а вставок 32, яка обернена до периметричної крайки 16а, та - на ділянку устілки 33, виготовленої за варіантом, який забезпечує певні переваги, з водонепроникного матеріалу, призначеного для забезпечення ущільнення проти води, яка є суміжною із захисними вставками 32. Потім підметкову частину 15 підошви з'єднують зі складеним верхом 11 взуття, з'єднаним з устілкою 33, щоб забезпечити взаємне з'єднання з водонепроникним ущільненням. Згаданий ущільнювальний матеріал звичайно вибраний із силіконових клеїв, термопластичних клеїв, поліуретанових термопластичних клеїв, таких як, наприклад, клей, відомий в цей час під торговою назвою IPATHERM S 14/176, який виготовляється фірмою Н.В. Fuller, або його еквіваленти, латексні або поліуретанові. Перший альтернативний варіант виконання взуття за цим винаходом, зображений у вигляді прикладу, який не обмежує обсягу цього винаходу, на Фіг. 3, на якій взуття в цілому позначене позицією 100, відрізняється від попереднього описуваного досі варіанта виконання взуття за цим винаходом по суті тим, що захисні вставки, тепер позначені позицією 132, виконані з бічними стрічками 132а та 132b, виготовленими з полімерного матеріалу, які визначають їх бічні крайки та призначені для з'єднання захисних вставок 132 з основною частиною 112а верху 112 взуття та з підметковою частиною 115 підошви. Бічні стрічки 132а та 132b звичайно з'єднані, щоб утворити водонепроникне ущільнення, з функціональним елементом 118. Бічні стрічки 132а та 132b звичайно виготовлені, наприклад, з полівінілхлориду (PVC) або термопластичного поліуретану (TPU), та у більшості випадків пришиті до захисних вставок 132. Зокрема, перші бічні стрічки 132а за варіантом, якому віддається перевага, пришиті до крайки основної частини 112а верху 112 взуття, й другі бічні стрічки 132b з'єднані здебільшого склеюванням, з функціональним елементом 118. Бічні стрічки 132а та 132b дозволяють легко забезпечити водонепроникне ущільнювальне з'єднання захисних вставок 132 з функціональним елементом 118, оскільки вони можуть бути легко склеєні або з'єднані високочастотним зварюванням із зовнішньою поверхнею функціонального елемента 118, щоб утворити відповідно першу ділянку В ущільнення із зовнішньою поверхнею функціонального шару 113 та другу ділянку С ущільнення з верхньою поверхнею підметкової частини 115 підошви. Отже, за цим винаходом підметкова частина 115 підошви щільно прикріплена до функціонального шару 113 у водонепроникний та паропроникний спосіб біля згаданих отворів 7 UA 112563 C2 5 10 15 20 25 30 35 40 45 50 55 60 117 за допомогою функціонального елемента 118, який щільно прикріплений до них та утворює між ними ущільнювальний місток. В такому варіанті здійснення цього винаходу нижня крайка 131 верху 112 взуття та функціональний елемент 118, з'єднаний з нею біля отворів 117, щоб щільно закривати їх у водонепроникний та паропроникний спосіб, також звичайно загнуті назад за способом, відомим як "затяжка AGO", під устілку 133, виготовлену за варіантом, який забезпечує певні переваги, з водонепроникного матеріалу, призначеного для забезпечення ущільнення проти води, яка розташована нижче шару 116 проникнення пари, при цьому функціональний елемент 118 приклеєний так, що утворює водонепроникне ущільнення нижче устілки 133. Матеріал, який утворює підметкову частину 115 підошви або один з її верхніх шарів, просочує захисні вставки 132, залишаючи вільною щонайменше одну їх частину, яка обернена до периметричної крайки 116а шару 116 проникнення пари, при цьому матеріал, що просочився крізь захисні вставки 132, зчіплюється, щоб утворити водонепроникне ущільнення, з функціональним елементом 118. В різновиді згаданого першого альтернативного варіанта здійснення цього винаходу, не показаному на прикладених фігурах, верх взуття та функціональний елемент, який з'єднаний з ним біля отворів, щоб щільно закривати їх у водонепроникний та паропроникний спосіб, за варіантом, який забезпечує певні переваги, зшиті на своїх кінцях за способом, відомим як "штробель", з периметричною крайкою устілки, розташованої нижче шару проникнення пари. Матеріал, який утворює підметкову частину підошви або один з її верхніх шарів, звичайно просочує захисні вставки, залишаючи вільною щонайменше одну їх частину, яка обернена до периметричної крайки шару проникнення пари; при цьому матеріал, що просочився крізь захисні вставки, зчіплюється, щоб утворити водонепроникне ущільнення, з функціональним елементом. Другий альтернативний варіант виконання взуття за цим винаходом, зображений у вигляді прикладу, який не обмежує обсягу цього винаходу, на Фіг. 4, на якій взуття в цілому позначене позицією 200, відрізняється від попередніх описуваних досі варіантів виконання взуття за цим винаходом по суті тим, що функції, які виконувалися описуваним досі функціональним елементом, виконуються у загалом еквівалентний спосіб щонайменше однією функціональною частиною 213а функціонального шару 213. Отже, за цим винаходом функціональна частина 213а розташована між периметричною крайкою 216а та отворами 217 так, щоб запобігти доступу води, яка надходить з отворів 217, до шару 216 проникнення пари. Підметкова частина 215 підошви звичайно щільно прикріплена до функціонального шару 213 за допомогою функціональної частини 213а, яка утворює між ними ущільнювальний місток, який є водонепроникним та паропроникним біля отворів 217. За варіантом, який забезпечує певні переваги, функціональна частина 213а функціонального шару 213 утворює його крайку, оскільки функціональний шар 213 з'єднаний у паропроникний спосіб з верхом 212. Нижня крайка верху 212 та функціональна частина 213а, яка з'єднана з нею біля отворів 17, щоб щільно закривати їх у водонепроникний та паропроникний спосіб, звичайно загнуті назад за способом, відомим як "затяжка AGO", під устілку 233, яка виготовлена за варіантом, який забезпечує певні переваги, з водонепроникного матеріалу, призначеного для забезпечення ущільнення проти води, та розташована нижче шару 216 проникнення пари, при цьому функціональна частина 213а приклеєна так, що утворює водонепроникне ущільнення нижче устілки 233. За варіантом, який забезпечує певні переваги, матеріал, який утворює підметкову частину 215 підошви або щонайменше один з її верхніх шарів, просочує захисні вставки 232, залишаючи вільною щонайменше одну їх частину, яка обернена до периметричної крайки 216а шару 216 проникнення пари, при цьому матеріал, що просочився крізь захисні вставки 232, зчіплюється, щоб утворити водонепроникне ущільнення, з функціональною частиною 213а. Крім того, за варіантом, який забезпечує певні переваги, підкладка 214 є закритою у подобі шкарпетки та вміщає всередині шар 216 проникнення пари, вона включає в себе нижню частину 214а, яка розміщена над верхньою поверхнею устілки 233, та бічну частину 214b, яка розміщена між - функціональною частиною 213а, та - периметричною крайкою 216а шару 216 проникнення пари. Звичайно функціональний шар 213 у відомий спосіб відповідним чином з'єднаний з основною частиною 212а верху 212 взуття та із захисними вставками 232 так, щоб не погіршити паропроникність, наприклад, гарячим пресуванням або точковим склеюванням. 8 UA 112563 C2 5 10 15 20 25 30 35 40 45 50 55 60 Натомість підкладка 214 здебільшого не з'єднана з функціональним шаром 213 або з'єднана з ним тільки в певному місці. Зокрема, функціональна частина 213а функціонального шару 213 з'єднана із захисними вставками 232 за варіантом, якому віддається перевага, склеюванням або зшиванням по нижній крайці функціонального шару 213. Загалом, нижня крайка 211а складеного верху 211 взуття, яка включає в себе нижню крайку 231 верху 212 взуття та захисні вставки 232, які являють собою частину нижньої крайки 231, з'єднаної з функціональним шаром 213, за варіантом, який забезпечує певні переваги, з'єднана з устілкою 233 в залежності від можливих вимог із застосуванням зшивання або способу, відомого як "затяжка AGO". Зокрема, у випадку застосування способу "затяжка AGO" для функціонального шару 213, звичайно передбачений зміцнювальний елемент, не показаний на прикладених фігурах, який виконаний так, щоб запобігти розриванню функціонального шару 213 затягувальними кліщами під час операції затягування. Згаданий зміцнювальний елемент за варіантом, який забезпечує певні переваги, включає в себе водонепроникну термоклейку стрічку, яка за варіантом, якому віддається перевага, є еластичною та виготовлена із синтетичного матеріалу, наприклад, поліуретану (PU), таку як, 2 наприклад, стрічку з питомою масою загалом 110-240 г/м , яка в цей час постачається фірмою TecnoGi. В різновиді конструкції цього варіанта здійснення винаходу, зображеному у вигляді прикладу, який не обмежує обсягу цього винаходу, на Фіг. 5, нижня крайка 231 верху 212 взуття та функціональна частина 213а, яка з'єднана з нею біля отворів 217, щоб щільно закривати їх у водонепроникний та паропроникний спосіб, зшиті на своїх кінцях здебільшого шиттям штробельного типу, або, у загалом еквівалентний спосіб, шиттям типу, відомого як "стискання", з периметричною крайкою 233а устілки 233, розташованої нижче шару 216 проникнення пари. В цьому випадку за варіантом, який забезпечує певні переваги, матеріал, який утворює підметкову частину 215 підошви або один з її верхніх шарів, також просочує захисні вставки 232, залишаючи вільною щонайменше одну їх частину, яка обернена до периметричної крайки 216а шару 216 проникнення пари, при цьому матеріал, що просочився крізь захисні вставки 232, зчіплюється, щоб утворити водонепроникне ущільнення, з функціональною частиною 213а, яка вистилає їх з внутрішнього боку. З'єднання підметкової частини 215 підошви зі складеним верхом 211 взуття, з'єднаним з устілкою 233, за варіантом, який забезпечує певні переваги, виконують приклеюванням за способом, відомим як "склеювання", або, як альтернатива, формуванням за способом, відомим як "впорскування", в залежності від можливих вимог. Отже, водонепроникне ущільнення місця А розміщення стопи одержують за допомогою водонепроникного ущільнювального з'єднання, утвореного - у випадку застосування способу типу "затяжка AGO", приклеюванням із забезпеченням ущільнення функціональної частини 213а функціонального шару 213 до устілки 233 та до верхньої поверхні підметкової частини 215 підошви приклеюванням із забезпеченнями ущільнення за способом "склеювання", або, як альтернатива, зчепленням із забезпеченням водонепроникного ущільнення з матеріалом, який утворює підметкову частину 215 підошви або один з її верхніх шарів, у випадку застосування способу "впорскування", або - у випадку виготовлення із застосуванням шиття це водонепроникне ущільнювальне з'єднання утворене ущільнювальним матеріалом, який утворює ущільнювальний місток між периметричною крайкою 233 а устілки 233 та функціональною частиною 213а функціонального шару 213, яку від досягає, просочуючи захисні вставки 232, при цьому згаданий ущільнювальний матеріал являє собою клей у випадку застосування способу "склеювання" або матеріал, який утворює підметкову частину 215 підошви або один з її верхніх шарів, у випадку застосування способу "впорскування". В різновиді, якому віддається перевага, згаданого другого варіанта здійснення цього винаходу передбачена тільки одна із захисних вставок, яка заміняє основну частину верху взуття, повністю складаючи його нижню крайку. Відповідно, в цьому випадку крайка функціонального шару щільно закриває у водонепроникний та паропроникний спосіб згадану захисну вставку, діючи як функціональний елемент у спосіб, загалом еквівалентний способу, описаному в попередніх варіантах здійснення цього винаходу. Третій альтернативний варіант виконання взуття за цим винаходом, зображений у вигляді прикладу, який не обмежує обсягу цього винаходу, на Фіг. 6, на якій взуття в цілому позначене позицією 300, частково відрізняється від попередніх описуваних досі варіантів виконання взуття 9 UA 112563 C2 5 10 15 20 25 30 35 40 45 50 55 за цим винаходом по суті тим, що функції, які виконувалися описуваним досі функціональним елементом, виконуються у загалом еквівалентний спосіб щонайменше однією функціональною частиною 313а функціонального шару 313. Отже, за цим винаходом функціональна частина 313а розташована між периметричною крайкою 316а та отворами 317, щоб запобігти доступу води, яка надходить з отворів 317, до шару 316 проникнення пари. Підметкова частина 315 підошви звичайно щільно прикріплена до функціонального шару 313 за допомогою функціональної частини 313а з утворенням між ними ущільнювального містка, який є водонепроникним та паропроникним біля отворів 317. За варіантом, який забезпечує певні переваги, функціональному шару 313 надана шкарпеткоподібна форма, щоб оточувати місце А розташування стопи, де він оточує шар 316 проникнення пари, згадана щонайменше одна функціональна частина 313а утворена бічною смужкою функціонального шару 313, який з'єднаний у паропроникний спосіб з верхом 312. Нижня крайка 331 верху 312 взуття звичайно загнута назад та приклеєна за способом, відомим як "затяжка AGO", під устілкою 333, яка щільно прикріплена вздовж периметра до нижньої поверхні підошовної частини 313b функціонального шару 313. Матеріал, який утворює підметкову частину 315 підошви або один з її верхніх шарів, звичайно просочує захисні вставки 332, залишаючи вільною щонайменше одну їх частину, яка обернена до периметричної крайки 316а шару 316 проникнення пари. В різновиді цього варіанта здійснення винаходу, не показаному на прикладених фігурах, нижня крайка верху взуття звичайно зшита на своєму кінці з периметричною крайкою устілки, розташованої нижче шару проникнення пари, наприклад, за способом, відомим як "штробель". За варіантом, якому віддається перевага, матеріал, який утворює підметкову частину підошви або один з її верхніх шарів, просочує захисні вставки, залишаючи вільною щонайменше одну їх частину, яка обернена до периметричної крайки шару проникнення пари, при цьому матеріал, що просочився крізь захисні вставки, зчіплюється, щоб утворити водонепроникне ущільнення, з периферійною ділянкою підошовної частини функціонального шару. За варіантом, який забезпечує певні переваги, функціональний шар 313 прикритий всередині місця А розміщення стопи підкладкою 314, яка оточує місце А розміщення стопи, де він за варіантом, який забезпечує певні переваги, оточує шар 316 проникнення пари. Функціональний шар 313 за варіантом, який забезпечує певні переваги, з'єднаний з підкладкою 314 склеюванням з точковим нанесенням клею, щоб не погіршити його проникність для пари; верх 312 замість цього не з'єднаний з функціональним шаром 313 або з'єднаний з ним тільки в певному місці. Четвертий альтернативний варіант виконання взуття за цим винаходом, зображений у вигляді прикладу, який не обмежує обсягу цього винаходу, на Фіг. 7, на якій взуття в цілому позначене позицією 400, частково відрізняється від попередніх описуваних досі варіантів здійснення взуття за цим винаходом по суті тим, що отвори, позначені на цій фігурі позицією 417, виконані на верхній крайці 415а підметкової частини 415 підошви, яка біля отворів 417 включає в себе захисні вставки 432, які є проникними принаймні для водяної пари та виконані так, щоб запобігати прониканню будь-яких предметів у взуття 400 крізь отвори 417. Захисні вставки 432 здебільшого заміняють основну частину верхньої крайки 415а біля отворів 417, при цьому функціональний елемент 418 обернений до захисних вставок 432. Нижня крайка 431 верху 412 взуття звичайно загнута назад та приклеєна за способом, відомим як "затяжка AGO", під передбачену устілку 433, здебільшого виготовлену з водонепроникного матеріалу, призначеного для забезпечення ущільнення проти води, та паропроникну або перфоровану в центральній частині, призначеній для циркуляції водяної пари, при цьому верхня крайка 418а функціонального елемента 418 загнута назад вище шару 416 проникнення пари та приєднана, щоб утворити водонепроникне ущільнення, знизу устілки 433, за варіантом, який забезпечує певні переваги, із застосуванням герметичного склеювання або високочастотного зварювання, з утворенням першого ущільнення, зображеного у вигляді прикладу, який не обмежує обсягу цього винаходу, на Фіг. 7 пунктирним відрізком, позначеним літерою D. Нижня крайка 418b функціонального елемента 418 за варіантом, який забезпечує певні переваги, загнута назад нижче шару 416 проникнення пари та з'єднана з підметковою частиною 415 підошви, щоб утворити водонепроникне ущільнення, за варіантом, який забезпечує певні переваги, із застосуванням герметичного склеювання або високочастотного зварювання, з утворенням другого ущільнення, зображеного у вигляді прикладу, який не обмежує обсягу цього винаходу, на Фіг. 7 пунктирним відрізком, позначеним літерою Е. 10 UA 112563 C2 5 10 15 20 25 30 35 40 45 50 55 Крім того, крайки 418а та 418b здебільшого у відомий спосіб з'єднані із шаром 416 проникнення пари так, щоб не погіршити його повітропроникність, наприклад, точковим склеюванням або гарячим пресуванням. Центральна частина 418с функціонального елемента 418, яка є проміжною для крайок 418а та 418b, загалом розташована між захисними вставками 432 та периметричною крайкою 416а шару 416 проникнення пари, яку вона закриває. Крім того, функціональний шар 413 звичайно має шкарпеткоподібну форму та має підошовну частину 413а, яка щільно прикріплена вздовж периметра у водонепроникний спосіб над устілкою 433 з утворенням третього ущільнення, зображеного у вигляді прикладу, який не обмежує обсягу цього винаходу, на Фіг. 7 пунктирним відрізком, позначеним літерою F. Таким чином, підметкова частина 415 підошви щільно прикріплена до функціонального шару 413 за допомогою ущільнювального містка, який є водонепроникним та паропроникним принаймні біля отворів 417, та утворений функціональним елементом 418, який щільно прикріплений до підметкової частини 415 підошви та до устілки 433, яка щільно прикріплена до функціонального шару 413. Звичайно передбачена підкладка 414, яка прикриває функціональний шар 413 всередині місця А розміщення стопи, яке вони оточують. За варіантом, який забезпечує певні переваги, захисні вставки 432 виготовлені з матеріалу, який є пористим та проникним для водяної пари та води, наприклад, матеріалів, які мають високу проникність, таких як пориста гума або пінополіуретан з відкритими порами. В будь-якому випадку, захисні вставки 432 є повністю проникними і тому уможливлюють проникнення водяної пари, а також розсіювання тепла крізь них. В різновиді, якому віддається перевага, згаданого четвертого варіанта здійснення цього винаходу за варіантом, який забезпечує певні переваги, передбачений тільки один зі згаданих отворів, який займає весь периметр взуття, повністю заміняючи всю нижню крайку. В цьому випадку передбачена тільки одна зі згаданих захисних вставок, виготовлена з полімерного матеріалу, проникного принаймні для водяної пари, яка оточує вздовж периметра кільцеподібно шар проникнення пари, який простягається по всій протяжності підошви взуття. Взуття за цим винаходом особливо пристосоване для застосування як захисне взуття в роботі з підвищеним ризиком пробивання підошви стопи; тому звичайно це взуття включає в себе вставлений в підметкову частину підошви елемент, виготовлений зі стійкого до пробивання матеріалу з металічними властивостями, розташованого так, щоб не запобігати проникненню пари крізь бічні отвори взуття або не обмежувати його. Як альтернатива елементу, виготовленому з матеріалу з металічними властивостями, також можна використовувати інший матеріал з подібними характеристиками міцності, наприклад, вуглецеве волокно, скловолокно та подібні матеріали. На практиці встановлено, що цей винахід повністю досягає поставленої мети та розв'язує поставлені задачі створенням взуття, яке дозволяє подолати обмеження та недоліки відомого в цей час взуття, зокрема, дозволяючи уникнути просочування шару проникнення пари, при цьому зберігаючи ефективну здатність до проникнення крізь нього пари. Взуття за цим винаходом, крім того, дозволяє уникнути просочування шару проникнення пари водою, що надходить ззовні взуття, й при цьому дозволяє мати м'який та гнучкий шар проникнення пари, який не надає жорсткості структурі взуття. Цей винахід, виконаний таким чином, надає можливість виконання численних модифікацій та варіантів, які не виходять за межі обсягу наведеної формули винаходу; крім того, усі його елементи можуть бути замінені іншими технічно еквівалентними елементами. Наприклад, загалом передбачений щонайменше один зі згаданих шарів проникнення пари, розташований нижче місця розміщення стопи, визначеного всередині взуття для розміщення стопи споживача. Крім того, загалом передбачений щонайменше один зі згаданих отворів, розташований збоку взуття, та, відповідно, передбачена щонайменше одна зі згаданих захисних вставок, яка заміняє основну частину верху взуття біля цього отвору. Отже, загалом згадане взуття за цим винаходом також має щонайменше один зі згаданих водонепроникних та паропроникних функціональних елементів, розташований між периметричною крайкою та отвором, щоб запобігти доступу води, яка надходить з отвору, до шару проникнення пари. На практиці застосовані матеріали, за умови, що вони відповідають конкретному призначенню, а також можливі форми та розміри можуть бути будь-якими згідно з поставленими вимогами та рівнем техніки. 11 UA 112563 C2 5 Зміст заявки на патент Італії PD2011A000395, за якою ця заявка претендує на пріоритет, включений в цей опис шляхом посилання. Там, де технічні ознаки, вказані у будь-якому з пунктів формули цього винаходу, позначені позиціями, ці позиції наведені виключно з метою покращення зрозумілості цих пунктів формули винаходу, й відповідно такі номери позицій не мають будь-якої обмежувальної дії щодо тлумачення кожного елемента, ідентифікованого для прикладу такими позиціями. ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 45 50 55 60 1. Водонепроникне та паропроникне взуття (10, 100, 200, 300, 400), яке включає в себе складений верх (11, 211) взуття, який складається із щонайменше одного верху (12, 112, 212, 312, 412) взуття та водонепроникного і паропроникного функціонального шару (13, 113, 213, 313, 413), який є внутрішнім відносно цього верху взуття, підметкову частину (15, 115, 215, 315, 415) підошви, виготовлену з водонепроникного матеріалу, яка приєднана знизу до згаданого складеного верху (11, 211) взуття, щонайменше один шар (16, 116, 216, 316, 416) проникнення пари, розташований нижче місця (А) розміщення стопи, визначеного всередині згаданого взуття (10, 100, 200, 300, 400) для розміщення стопи споживача, при цьому виконаний щонайменше один отвір (17, 117, 217, 317, 417), який є бічним відносно згаданого взуття (10, 100, 200, 300, 400), ближче до ділянки з'єднання згаданого складеного верху (11, 211) взуття зі згаданою підметковою частиною (15, 115, 215, 315, 415) підошви, згаданий щонайменше один отвір (17, 117, 217, 317, 417) відкритий у напрямку периметричної крайки (16а, 116а, 216а, 316а, 416а) згаданого щонайменше одного шару (16, 116, 216, 316, 416) проникнення пари, при цьому згадане взуття (10, 100, 200, 300, 400) відрізняється тим, що воно включає в себе, з розташуванням між згаданою периметричною крайкою (16а, 116а, 216а, 316а, 416а) та згаданим щонайменше одним отвором (17, 117, 217, 317, 417), щоб запобігти доступу води, яка надходить зі згаданого щонайменше одного отвору (17, 117, 217, 317, 417), до згаданого щонайменше одного шару (16, 116, 216, 316, 416) проникнення пари, на вибір щонайменше один водонепроникний та паропроникний функціональний елемент (18, 118, 418), щонайменше одну функціональну частину (213а, 313а) згаданого функціонального шару (213, 313), при цьому згаданий щонайменше один шар (16, 116, 216, 316, 416) проникнення пари виготовлений з паропроникного матеріалу, вибраного з волокнистих, пористих або мікропористих матеріалів. 2. Взуття (10, 100, 200) за п. 1, яке відрізняється тим, що згадана підметкова частина (15, 115, 215) підошви щільно прикріплена до згаданого функціонального шару (13, 113, 213) за допомогою ущільнювального містка, який є водонепроникним та паропроникним принаймні біля згаданого щонайменше одного отвору (17, 117, 217), утвореного на вибір згаданим щонайменше одним функціональним елементом (18, 218), який щільно прикріплений до них, або згаданою щонайменше однією функціональною частиною (213а), яка щільно прикріплена до згаданої підметкової частини (215) підошви та є одним цілим зі згаданим функціональним шаром (213). 3. Взуття (10, 100, 200, 300, 400) за п. 1, яке відрізняється тим, що згаданий паропроникний матеріал являє собою тканину об'ємної структури, яка має верхній гідрофобний шар, спрямований до підошви стопи споживача, проміжний гідрофобний шар, в якому утворені переважні проходи (19) для водяної пари, які простягаються загалом вздовж його головного поздовжнього напрямку, для переміщення водяної пари, впущеної у згаданий проміжний шар крізь згаданий верхній шар, та її скерування до згаданої периметричної крайки (16а), гідрофільний нижній шар, який виконаний так, щоб розподіляти по собі піт, який надходить з підошви стопи споживача та проникає крізь згадані верхній та проміжний шари. 4. Взуття (10, 100, 200, 300, 400) за п. 3, яке відрізняється тим, що згадані переважні проходи (19) є загалом поперечними до напрямку поздовжньої протяжності згаданого взуття (10, 100, 200, 300, 400), згаданий проміжний шар виконаний з ребрами (20), які є поперечними до згаданого поздовжнього напрямку, так що між ними утворюються згадані переважні проходи (19). 5. Взуття (10, 100, 200, 300, 400) за п. 4, яке відрізняється тим, що згаданий верхній шар має структуру на вибір з-посеред 12 UA 112563 C2 5 10 15 20 25 30 35 40 45 50 55 смужок тканини, які покривають гребені (21) ребер (20), дрібноперфорованої суцільної тканини. 6. Взуття (10, 100, 200, 300, 400) за п. 3, яке відрізняється тим, що згаданий верхній шар утворений тканиною, яка має розподілені по поверхні макроперфораційні отвори, згаданий проміжний шар має проміжки біля згаданих макроперфораційних отворів, згадані переважні проходи визначені згаданими проміжками, які розташовані один за одним вздовж головної поздовжньої протяжності згаданого проміжного шару. 7. Взуття (10, 100, 200, 300) за будь-яким із попередніх пунктів, яке відрізняється тим, що згаданий щонайменше один отвір (17, 117, 217, 317) виконаний на нижній крайці (31, 131, 231, 331) згаданого верху (12, 112, 212, 312) взуття, при цьому згадана нижня крайка, біля згаданого щонайменше одного отвору (17, 117, 217, 317), включає в себе щонайменше одну захисну вставку (32, 132, 232, 332), яка є проникною принаймні для водяної пари та виконана так, щоб запобігати прониканню будь-яких предметів у згадане взуття (10, 100, 200, 300) крізь згаданий щонайменше один отвір (17, 117, 217, 317), й згадана щонайменше одна захисна вставка (32, 132, 232, 332) заміняє основну частину (12а, 112а, 212а) згаданого верху (12, 112, 212, 312) взуття біля згаданого отвору (17,117,217, 317). 8. Взуття (10, 100, 200, 300) за п. 7, яке відрізняється тим, що згадана щонайменше одна захисна вставка (32, 132, 232, 332) заміняє згадану основну частину (12а, 112а, 212а) верху взуття по суті по всьому периметру з'єднання згаданого складеного верху (11, 211) взуття зі згаданою підметковою частиною (15, 115, 215, 315) підошви. 9. Взуття (10, 100, 200, 300) за одним або більше з п. 7 та п. 8, яке відрізняється тим, що згадана щонайменше одна захисна вставка (32, 132, 232, 332) має структуру на вибір сітчастого типу або трикотажного полотна, текстильної тканини або тканини об'ємної структури. 10. Взуття (10, 100, 200, 300) за одним або більше з пп. 7, 8 та 9, яке відрізняється тим, що згадана щонайменше одна захисна вставка (32, 132, 232, 332) виготовлена з моноволокон, щоб запобігати капілярному протіканню води крізь неї. 11. Взуття (10, 100, 200, 300) за одним або більше з пп. 7-10, яке відрізняється тим, що згадана щонайменше одна захисна вставка (32, 132, 232, 332) має стрічкоподібну форму з шириною загалом від 20 мм до 40 мм, яка включає в себе центральну частину та бічні смужки, згадані бічні смужки є еластично розтяжними та такими, що піддаються принаймні частковій еластичній деформації, й вони деформовані так, що пристосовують поздовжню протяжність згаданої щонайменше одної захисної вставки (32, 132, 232, 332) до форми згаданої підметкової частини (15, 115, 215, 315) підошви та згаданого верху (12, 112, 213, 312) взуття, де згадана щонайменше одна захисна вставка (32, 132, 232, 332) заміняє верх взуття біля згаданого щонайменше одного отвору (17, 117, 217, 317), при цьому перша зі згаданих бічних смужок з'єднана з основною частиною (12а, 112а, 212а) згаданого верху (12, 112, 212, 312) взуття, а друга зі згаданих бічних смужок з'єднана зі згаданою підметковою частиною (15, 115, 215, 315) підошви. 12. Взуття (100) за одним або більше з пп. 7-11, яке відрізняється тим, що згадана щонайменше одна захисна вставка (132) виконана з бічними стрічками (132а, 132b), виготовленими з полімерного матеріалу, які призначені для її з'єднання з основною частиною (112а) згаданого верху (112) взуття та зі згаданою підметковою частиною (115) підошви, згадані бічні стрічки (132а, 132b) з'єднані, щоб утворити водонепроникне ущільнення, зі згаданим щонайменше одним функціональним елементом (118). 13. Взуття (10, 100) за одним або більше з пп. 7-12, яке відрізняється тим, що згадана нижня крайка (31, 131) згаданого верху (12, 112) взуття та згаданий щонайменше один функціональний елемент (18, 118), який з'єднаний з нею біля згаданого щонайменше одного отвору (17, 117), щоб щільно закривати його у водонепроникний та паропроникний спосіб, загнуті назад за способом, відомим як "затяжка AGO", під устілку (33, 133), розташовану нижче згаданого щонайменше одного шару (16, 116) проникнення пари, при цьому згаданий щонайменше один функціональний елемент (18, 118) приклеєний так, що утворює водонепроникне ущільнення нижче згаданої устілки (33, 133). 14. Взуття (10, 100) за одним або більше з пп. 7-12, яке відрізняється тим, що згадана нижня крайка (31, 131) згаданого верху (12, 112) взуття та згаданий щонайменше один функціональний елемент (18, 118), який з'єднаний з нею біля згаданого щонайменше одного отвору (17, 117), щоб щільно закривати його у водонепроникний та паропроникний спосіб, зшиті на своєму кінці з периметричною крайкою устілки (33, 133), розташованої нижче згаданого щонайменше одного шару (16, 116) проникнення пари. 13 UA 112563 C2 5 10 15 20 25 30 35 40 45 50 55 60 15. Взуття (10, 100) за одним із пп. 13 та 14, яке відрізняється тим, що матеріал, який утворює щонайменше один верхній шар згаданої підметкової частини (15, 115) підошви, просочує згадану щонайменше одну захисну вставку (32, 132), залишаючи вільною щонайменше одну її частину, яка обернена до згаданої периметричної крайки (16а, 116а) згаданого щонайменше одного шару (16, 116) проникнення пари, при цьому згаданий матеріал, що просочився крізь згадану щонайменше одну захисну вставку (32, 132), зчіплюється, щоб утворити водонепроникне ущільнення, зі згаданим щонайменше одним функціональним елементом (18, 118). 16. Взуття за одним або більше з пп. 7-11, яке відрізняється тим, що згадана щонайменше одна захисна вставка споряджена бічними стрічками, виготовленими з полімерного матеріалу, які призначені для її з'єднання з основною частиною згаданого верху взуття та зі згаданою підметковою частиною підошви, при цьому згадані бічні стрічки з'єднані, щоб утворити водонепроникне ущільнення, зі згаданою щонайменше однією функціональною частиною. 17. Взуття (200) за одним або більше з пп. 7-11 та п. 16, яке відрізняється тим, що згадана щонайменше одна функціональна частина (213а) згаданого функціонального шару (213) утворює його крайку, при цьому згаданий функціональний шар (213) з'єднаний у паропроникний спосіб зі згаданим верхом (212) взуття. 18. Взуття (200) за одним або більше з пп. 7-11, п. 16 та п. 17, яке відрізняється тим, що згадана нижня крайка (231) згаданого верху (212) та згадана щонайменше одна функціональна частина (213а), яка з'єднана з нею біля згаданого щонайменше одного отвору (217), щоб щільно закривати його у водонепроникний та паропроникний спосіб, загнуті назад за способом, відомим як "затяжка AGO", під устілку (233), розташовану нижче згаданого щонайменше одного шару (216) проникнення пари, при цьому згадана щонайменше одна функціональна частина (213а) приклеєна так, що утворює водонепроникне ущільнення нижче згаданої устілки (233). 19. Взуття (200) за одним або більше з пп. 7-11, п. 16 та п. 17, яке відрізняється тим, що згадана нижня крайка (231) згаданого верху (212) взуття та згадана щонайменше одна функціональна частина (213а), яка з'єднана з нею біля згаданого щонайменше одного отвору (217), щоб щільно закривати його у водонепроникний та паропроникний спосіб, зшиті на своєму кінці з периметричною крайкою (233а) устілки (233), розташованої нижче згаданого щонайменше одного шару (216) проникнення пари. 20. Взуття (200) за одним із пп. 18 та 19, яке відрізняється тим, що матеріал, який утворює щонайменше один верхній шар згаданої підметкової частини (215) підошви, просочує згадану щонайменше одну захисну вставку (232), залишаючи вільною щонайменше одну її частину, яка обернена до згаданої периметричної крайки (216а) згаданого щонайменше одного шару (216) проникнення пари, при цьому згаданий матеріал, що просочився крізь згадану щонайменше одну захисну вставку (232), зчіплюється, щоб утворити водонепроникне ущільнення, зі згаданою щонайменше однією функціональною частиною (213а). 21. Взуття (300) за одним або більше з пп. 7-11 та п. 16, яке відрізняється тим, щозгаданий функціональний шар (313) має шкарпеткоподібну форму, щоб оточувати місце (А) розташування стопи, де він оточує згаданий шар (316) проникнення пари, згадана щонайменше одна функціональна частина (313а) утворена бічною смужкою згаданого функціонального шару (313), який з'єднаний у паропроникний спосіб зі згаданим верхом (312). 22. Взуття (300) за одним або більше з пп. 7-11, п. 16 та п. 21, яке відрізняється тим, що згадана нижня крайка (331) згаданого верху (312) загнута назад та приклеєна за способом, відомим як "затяжка AGO", під устілкою (333), яка щільно прикріплена вздовж периметра до нижньої поверхні підошовної частини (313b) згаданого функціонального шару (313). 23. Взуття (300) за п. 21, яке відрізняється тим, що матеріал, який утворює щонайменше один верхній шар згаданої підметкової частини (315) підошви, просочує згадану щонайменше одну захисну вставку (332), залишаючи вільною щонайменше одну її частину, яка обернена до згаданої периметричної крайки (316а) згаданого щонайменше одного шару (316) проникнення пари, при цьому згаданий матеріал, що просочився крізь згадану щонайменше одну захисну вставку (332), зчіплюється, щоб утворити водонепроникне ущільнення, зі згаданою устілкою (333). 24. Взуття за одним або більше з пп. 7-11, п. 16 та п. 21, яке відрізняється тим, що згадана нижня крайка згаданого верху взуття зшита на своєму кінці з периметричною крайкою устілки, розташованої нижче згаданого щонайменше одного шару проникнення пари. 25. Взуття за п. 24, яке відрізняється тим, що матеріал, який утворює щонайменше один верхній шар згаданої підметкової частини підошви, просочує згадану щонайменше одну захисну вставку, залишаючи вільною щонайменше одну її частину, яка обернена до згаданої периметричної крайки згаданого щонайменше одного шару проникнення пари, при цьому 14 UA 112563 C2 5 10 15 20 згаданий матеріал, що просочився крізь згадану щонайменше одну захисну вставку, зчіплюється, щоб утворити водонепроникне ущільнення, з периферійною ділянкою згаданої підошовної частини згаданого функціонального шару. 26. Взуття (400) за одним із пп. 2-6, яке відрізняється тим, що згаданий щонайменше один отвір (417) виконаний на верхній крайці (415а) згаданої підметкової частини (415) підошви, згадана верхня крайка (415а) біля згаданого щонайменше одного отвору (417) включає в себе щонайменше одну захисну вставку (432), яка є проникною принаймні для водяної пари та виконана з можливістю запобігання прониканню будь-яких предметів у згадане взуття (400) крізь згаданий щонайменше один отвір (417), при цьому згадана щонайменше одна захисна вставка (432) заміняє основну частину згаданої верхньої крайки (415а) біля згаданого отвору (417) та згаданий щонайменше один функціональний елемент (418) обернений до згаданої щонайменше одної захисної вставки (432). 27. Взуття (400) за п. 26, яке відрізняється тим, що верхня крайка (418а) згаданого щонайменше одного функціонального елемента (418) загнута назад вище згаданого щонайменше одного шару (416) проникнення пари та приєднана, щоб утворити водонепроникне ущільнення, знизу водопроникної та паропроникної устілки (433), та нижня крайка (418b) згаданого щонайменше одного функціонального елемента (418) загнута назад нижче згаданого щонайменше одного шару (416) проникнення пари та з'єднана зі згаданою підметковою частиною (415) підошви, щоб утворити водонепроникне ущільнення. 28. Взуття (400) за п. 27, яке відрізняється тим, що згаданий функціональний шар (413) має шкарпеткоподібну форму та має підошовну частину (413а), яка щільно прикріплена вздовж периметра у водонепроникний спосіб над згаданою устілкою (433). 15 UA 112563 C2 16 UA 112563 C2 17 UA 112563 C2 18 UA 112563 C2 19 UA 112563 C2 20 UA 112563 C2 21 UA 112563 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 22
