Спосіб виробництва етанолу із целюлозовмісних відходів (варіанти), спосіб одержання глюкози із целюлозовмісних відходів
Формула / Реферат
1. Способ производства этанола из целлюлозосодержащих отходов посредством ферментации, включающий сортировку отходов, измельчение целлюлозного компонента, проваривание, коррекцию рН сбраживаемой массы перед ферментацией с последующим выделением этанола, отличающийся тем, что измельченный целлюлозный компонент обрабатывают концентрированной серной кислотой в весовом соотношении 1:1, полученную частично гидролизованную смесь разбавляют водой при температуре около 80-100 °С, разбавленную смесь проваривают с перемешиванием при температуре 100 °С, затем отделяют твердую фазу фильтрованием, полученный фильтрат разделяют на раствор, содержащий кислоту, и раствор, содержащий сахар, проводят концентрирование сахара в растворе до примерной концентрации 12-14 %, корректируют значение рН концентрированного раствора сахара до рН 6, а ферментацию полученного концентрированного раствора сахара осуществляют с использованием дрожжей.
2. Способ по п. 1, отличающийся тем, что после разбавления частично гидролизованной смеси водой при 80-100 °С получают раствор, содержащий от 4 до 6 частей воды по массе на 1 часть частично гидролизованного материала.
3. Способ производства этанола из целлюлозосодержащих отходов посредством ферментации, включающий сортировку отходов, измельчение целлюлозного компонента, коррекцию рН сбраживаемой массы перед ферментацией с последующим выделением этанола, отличающийся тем, что измельченный целлюлозный компонент подвергают кислотному гидролизу, полученный гидролизат разделяют на нерастворимый и растворимый компоненты, затем растворимый компонент разделяют с помощью непрерывной ионно-эксклюзионной хроматографии на раствор, содержащий кислоту, и раствор, содержащий сахар, проводят концентрирование сахара в растворе до концентрации 12-14 % посредством фильтра обратного осмоса, корректируют значение рН концентрированного раствора сахара до рН 6 аммиаком, осуществляют ферментацию полученного концентрированного раствора сахара с помощью дрожжей при температуре от 25 до 36 °С с получением бражки, а этанол из бражки выделяют дистилляцией.
4. Способ производства этанола из целлюлозосодержащих отходов посредством ферментации, включающий сортировку отходов, измельчение целлюлозного компонента, проваривание, коррекцию рН сбраживаемой массы перед ферментацией с последующим выделением этанола, отличающийся тем, что измельченный целлюлозный компонент подвергают гидролизу разбавленной серной кислотой при температуре от 40 до 100 °С для полного растворения оставшихся тяжелых металлов и разделения на растворимый и нерастворимый компоненты, отделяют растворимый компонент от нерастворимого компонента, высушивают нерастворимый компонент и обрабатывают его концентрированной серной кислотой в весовом соотношении примерно 1:1 с получением частично гидролизованной смеси, которую разбавляют водой при температуре 80-100 °С, проваривают при перемешивании при температуре 100 °С, отделяют твердую фазу с получением фильтрата, полученный фильтрат разделяют на раствор, содержащий кислоту, и раствор, содержащей сахар, проводят концентрирование сахара в растворе до концентрации 12-14 %, затем корректируют значение рН концентрированного раствора сахара до рН 6, а ферментацию полученного концентрированного раствора сахара осуществляют с использованием дрожжей.
5. Способ по п. 4, отличающийся тем, что растворимым компонент отделяют от нерастворимого компонента на винтовом прессе.
6. Способ по п. 4, отличающийся тем, что для разбавления частично гидролизованной смеси используют воду, которая представляет собой сточную воду или нечистоты, содержащие органический азот.
7. Способ по п. 4, отличающийся тем, что разделение проваренной смеси на твердую фазу и фильтрат проводят на фильтр-прессе.
8. Способ по п. 4, отличающийся тем, что разделение фильтрата на раствор, содержащий сахар, и раствор, содержащий кислоту, осуществляют путем непрерывной ионно-эксклюзионной хроматографии или непрерывной противоточной эксклюзионной хроматографии.
9. Способ по п. 4, отличающийся тем, что концентрирование до 12-14 % раствора, содержащего сахар, проводят с помощью фильтра обратного осмоса.
10. Способ по п. 4, отличающийся тем, что рН концентрированного раствора сахара корректируют добавлением аммиака.
11. Способ по п. 4, отличающийся тем, что перед выделением этанола дрожжи удаляют из бражки путем фильтрации.
12. Способ по п. 4, отличающийся тем, что этанол выделяют из бражки путем перегонки.
13. Способ по п. 4, отличающийся тем, что после разбавления частично гидролизованной смеси водой при 80-100 °С получают раствор, содержащий от 4 до 6 частей воды по массе на 1 часть частично гидролизованного материала.
14. Способ получения глюкозы из целлюлозосодержащих отходов, включающий обработку концентрированной серной кислотой при нагревании, измельчение, разбавление водой и проваривание, отличающийся тем, что измельчение сырья проводят перед обработкой кислотой, обработку сырья концентрированной серной кислотой осуществляют при весовом соотношении 1:l при нагревании от 30 до 80 °С с получением частично гидролизованной смеси, которую разбавляют при 80-100 °С, проваривают при 100 °С с перемешиванием, отделяют нерастворимый компонент и получают глюкозу в виде подкисленного раствора растворимого компонента.
15. Способ по п. 14, отличающийся тем, что отделенный нерастворимый компонент подвергают дальнейшей обработке, включающей обработку 1-10 % раствором соли для растворения связанных тяжелых металлов, отделение солевого раствора от нерастворимого компонента и обработку полученного солевого раствора известью для осаждения тяжелых металлов.
16. Способ по п. 1 или 4, отличающийся тем, что нерастворимый компонент, полученный после кислотного гидролиза, высушивают и сжигают в качестве топлива для бойлера.
Текст

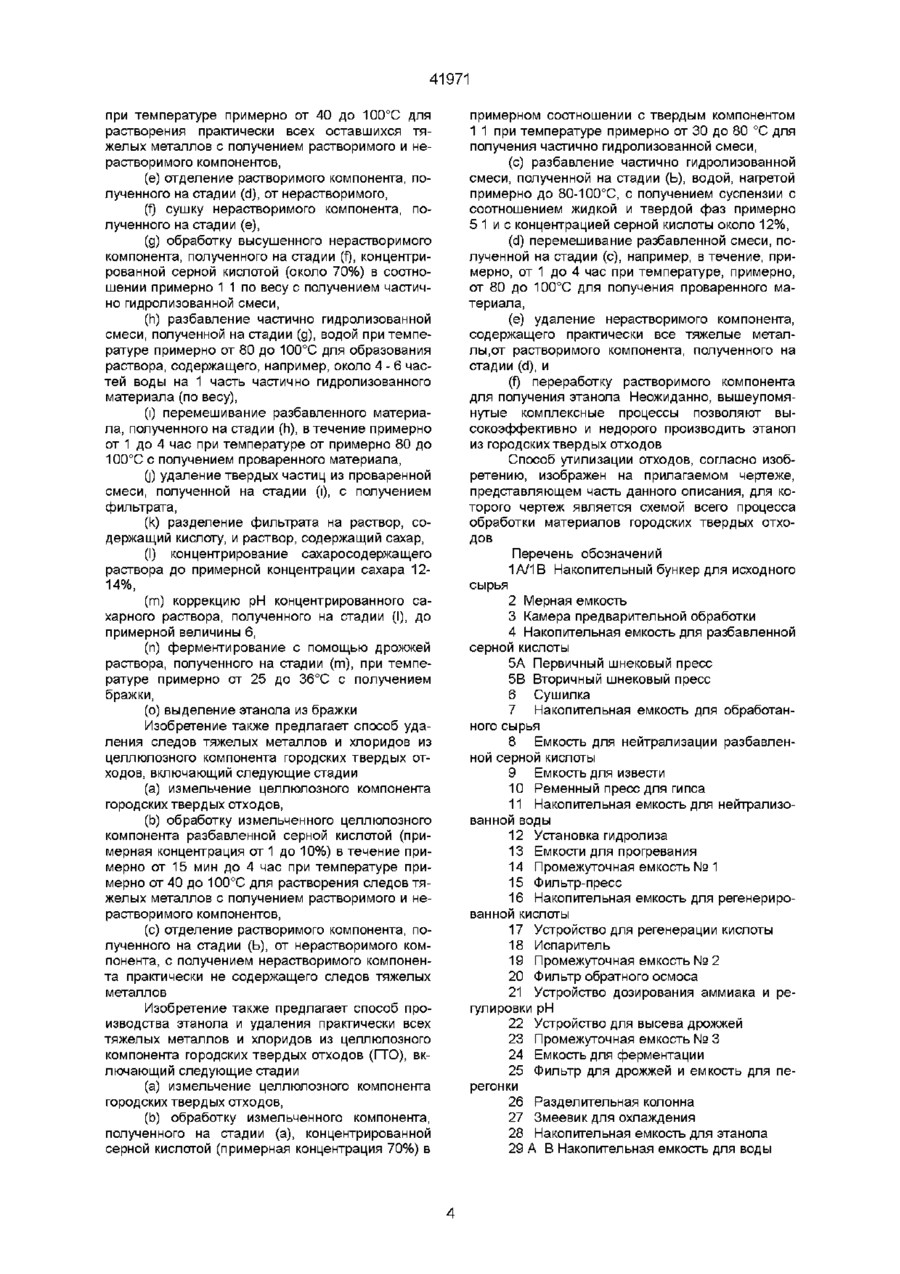

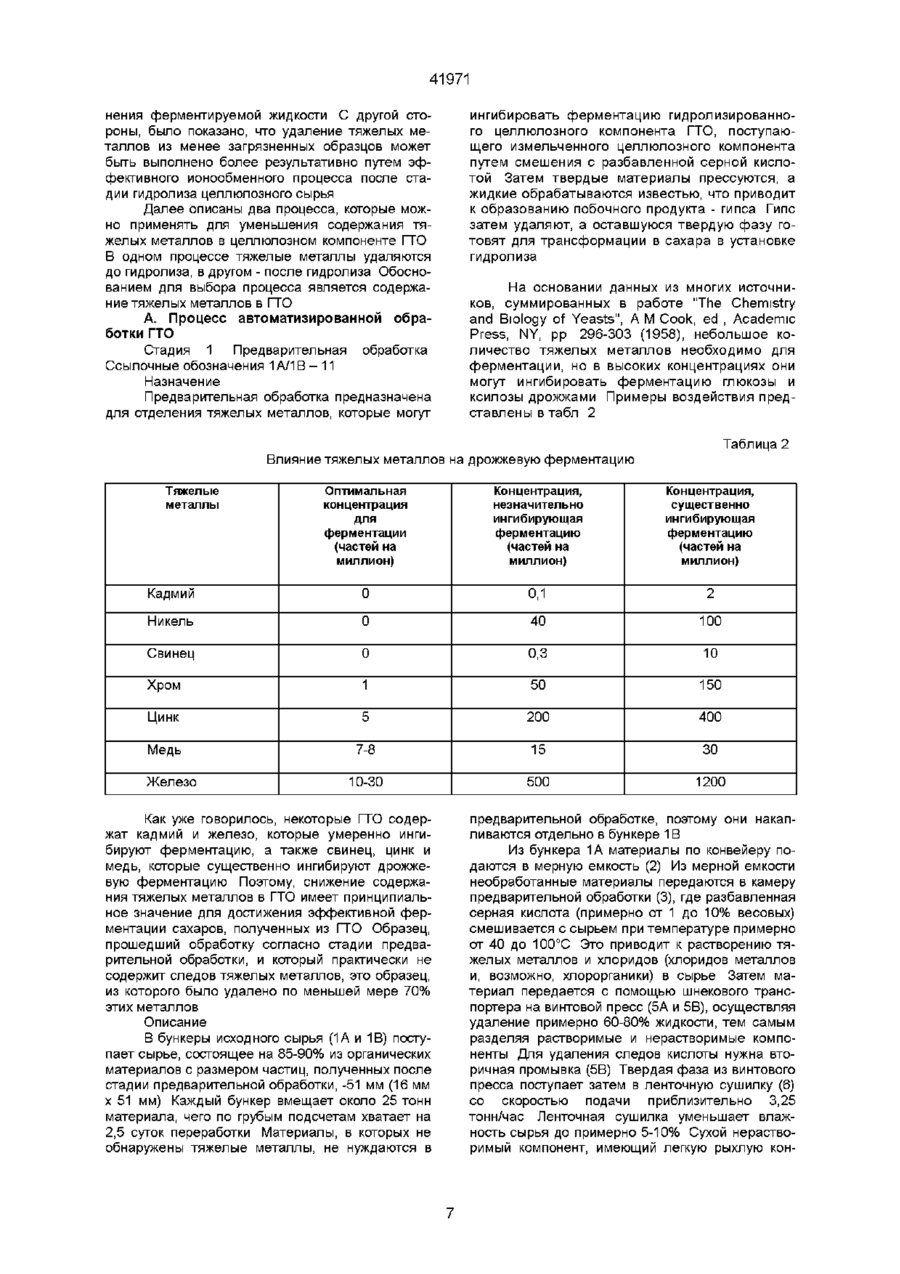

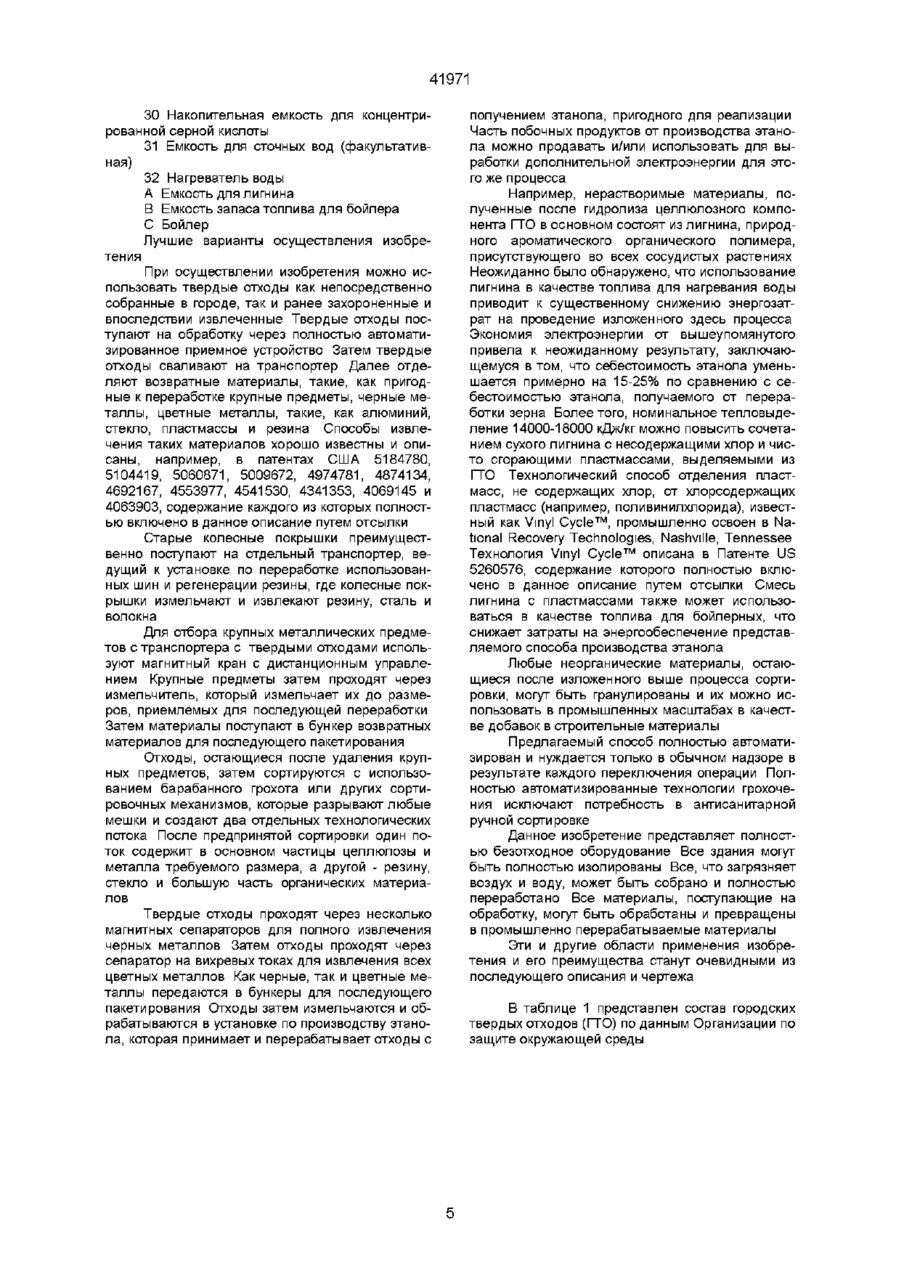

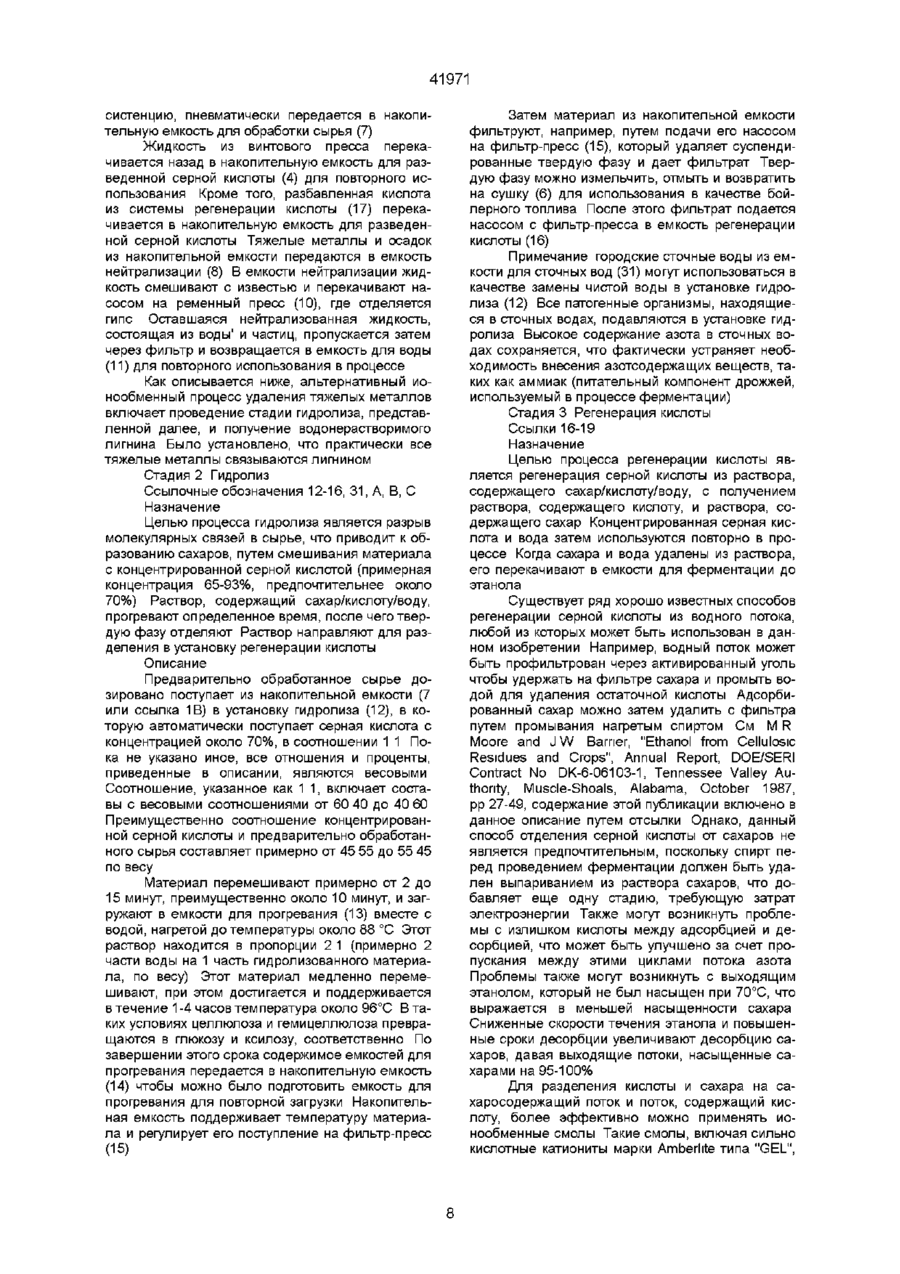

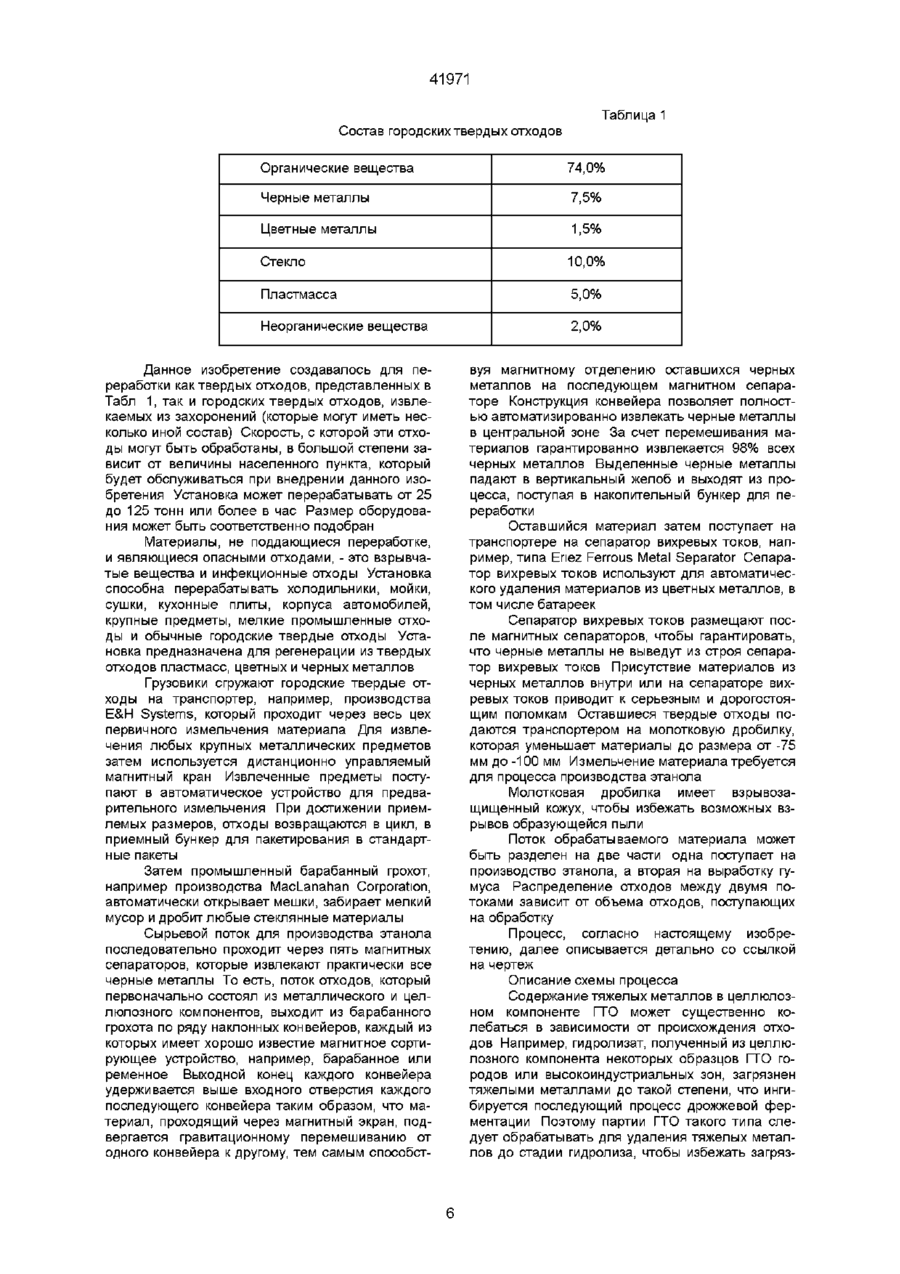

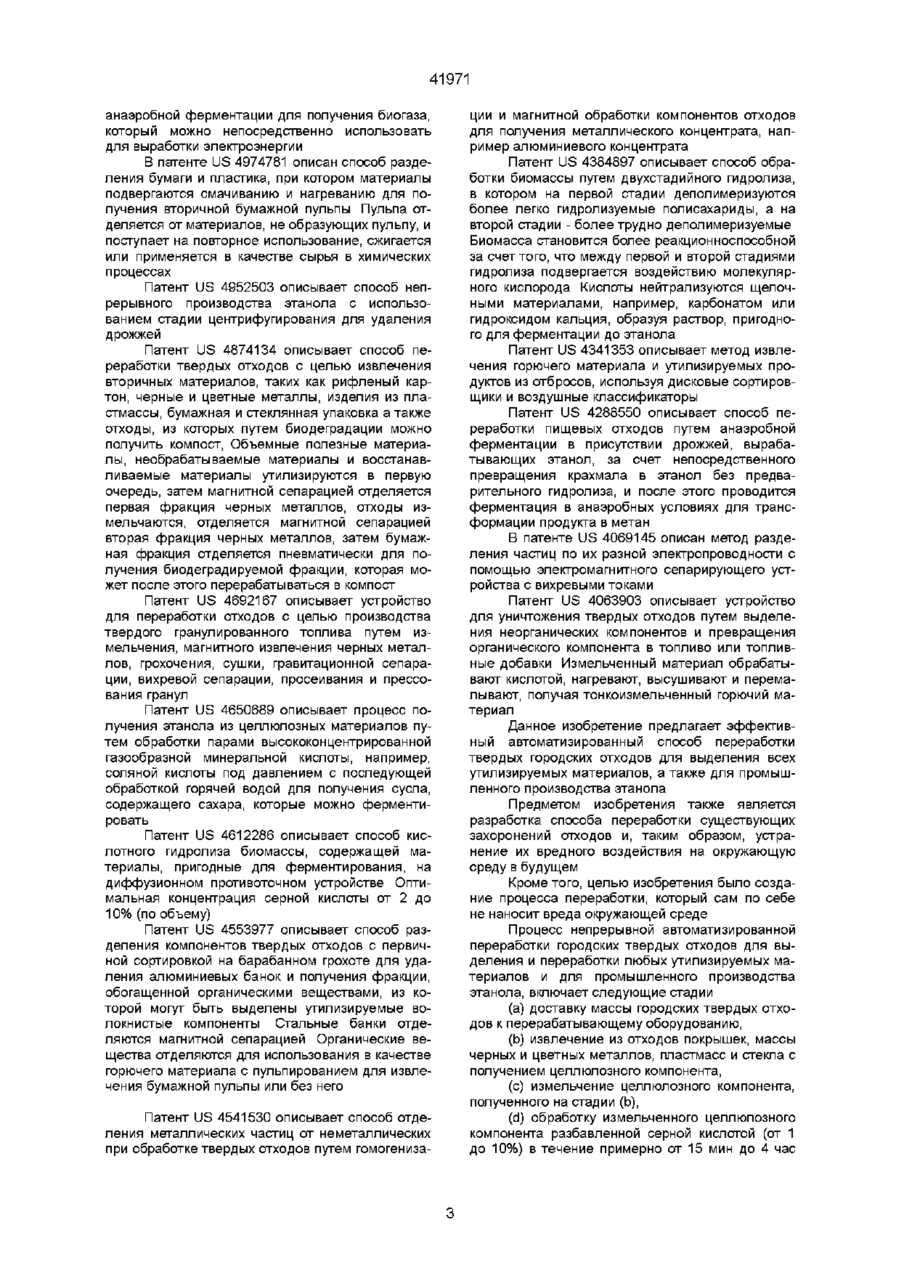

1 Способ производства этанола из целлюлозосодержащих отходов посредством ферментации, включающий сортировку отходов, измельчение целлюлозного компонента, проваривание, коррекцию рН сбраживаемой массы перед ферментацией с последующим выделением этанола, отличающийся тем, что измельченный целлюлозный компонент обрабатывают концентрированной серной кислотой в весовом соотношении 1 1, полученную частично гидролизованную смесь разбавляют водой при температуре около 80-100 °С, разбавленную смесь проваривают с перемешиванием при температуре 100 °С, затем отделяют твердую фазу фильтрованием, полученный фильтрат разделяют на раствор, содержащий кислоту, и раствор, содержащий сахар, проводят концентрирование сахара в растворе до примерной концентрации 12-14 %, корректируют значение рН концентрированного раствора сахара до рН 6, а ферментацию полученного концентрированного раствора сахара осуществляют с использованием дрожжей 2 Способ по п 1, отличающийся тем, что после разбавления частично гидролизованной смеси водой при 80-100 °С получают раствор, содержащий от 4 до 6 частей воды по массе на 1 часть частично гидролизованного материала 3 Способ производства этанола из целлюлозосодержащих отходов посредством ферментации, включающий сортировку отходов, измельчение целлюлозного компонента, коррекцию рН сбраживаемой массы перед ферментацией с последующим выделением этанола, отличающийся тем, что измельченный целлюлозный компонент подвергают кислотному гидролизу, полученный гидролизат разделяют на нерастворимый и раство Зоя римый компоненты, затем растворимый компонент разделяют с помощью непрерывной ионноэксклюзионной хроматографии на раствор, содержащий кислоту, и раствор, содержащий сахар, проводят концентрирование сахара в растворе до концентрации 12-14 % посредством фильтра обратного осмоса, корректируют значение рН концентрированного раствора сахара до рН 6 аммиаком, осуществляют ферментацию полученного концентрированного раствора сахара с помощью дрожжей при температуре от 25 до 36 °С с получением бражки, а этанол из бражки выделяют дистилляцией 4 Способ производства этанола из целлюлозосодержащих отходов посредством ферментации, включающий сортировку отходов, измельчение целлюлозного компонента, проваривание, коррекцию рН сбраживаемой массы перед ферментацией с последующим выделением этанола, отличающийся тем, что измельченный целлюлозный компонент подвергают гидролизу разбавленной серной кислотой при температуре от 40 до 100 °С для полного растворения оставшихся тяжелых металлов и разделения на растворимый и нерастворимый компоненты, отделяют растворимый компонент от нерастворимого компонента, высушивают нерастворимый компонент и обрабатывают его концентрированной серной кислотой в весовом соотношении примерно 1 1 с получением частично гидролизованной смеси, которую разбавляют водой при температуре 80-100 °С, проваривают при перемешивании при температуре 100 °С, отделяют твердую фазу с получением фильтрата, полученный фильтрат разделяют на раствор, содержащий кислоту, и раствор, содержащий сахар, проводят концентрирование сахара в растворе до концентрации 12-14 %, затем корректируют значение рН концентрированного раствора сахара до рН 6, а ферментацию полученного концентрированного раствора сахара осуществляют с использованием дрожжей 5 Способ по п 4, отличающийся тем, что растворимый компонент отделяют от нерастворимого компонента на винтовом прессе 6 Способ по п 4, отличающийся тем, что для разбавления частично гидролизованной смеси используют воду, которая представляет собой сточную воду или нечистоты, содержащие органический азот О 5 41971 7 Способ по п 4, отличающийся тем, что разделение проваренной смеси на твердую фазу и фильтрат проводят на фильтр-прессе 8 Способ по п 4, отличающийся тем, что разделение фильтрата на раствор, содержащий сахар, и раствор, содержащий кислоту, осуществляют путем непрерывной ионно-эксклюзионной хроматографии или непрерывной противоточной эксклюзионной хроматографии 9 Способ по п 4, отличающийся тем, что концентрирование до 12-14 % раствора, содержащего сахар, проводят с помощью фильтра обратного осмоса 10 Способ по п 4, отличающийся тем, что рН концентрированного раствора сахара корректируют добавлением аммиака 11 Способ по п 4, отличающийся тем, что перед выделением этанола дрожжи удаляют из бражки путем фильтрации 12 Способ по п 4, отличающийся тем, что этанол выделяют из бражки путем перегонки 13 Способ по п 4, отличающийся тем, что после разбавления частично гидролизованной смеси водой при 80-100 °С получают раствор, содержащий от 4 до 6 частей воды по массе на 1 часть частично гидролизованного материала 14 Способ получения глюкозы из целлюлозосодержащих отходов, включающий обработку концентрированной серной кислотой при нагревании, измельчение, разбавление водой и проваривание, отличающийся тем, что измельчение сырья проводят перед обработкой кислотой, обработку сырья концентрированной серной кислотой осуществляют при весовом соотношении 1 1 при нагревании от 30 до 80 °С с получением частично гидролизованной смеси, которую разбавляют при 80100 °С, проваривают при 100 °С с перемешиванием, отделяют нерастворимый компонент и получают глюкозу в виде подкисленного раствора растворимого компонента 15 Способ по п 14, отличающийся тем, что отделенный нерастворимый компонент подвергают дальнейшей обработке, включающей обработку 110 % раствором соли для растворения связанных тяжелых металлов, отделение солевого раствора от нерастворимого компонента и обработку полученного солевого раствора известью для осаждения тяжелых металлов 16 Способ по п 1 или 4, отличающийся тем, что нерастворимый компонент, полученный после кислотного гидролиза, высушивают и сжигают в качестве топлива для бойлера Изобретение относится к процессам и оборудованию для автоматизированной переработки городских твердых отходов, шламов сточных вод и отработанных покрышек для извлечения и утилизации любых полезных материалов и для промышленного производства этанола Данное изобретение также относится к способу извлечения тяжелых металлов, связанных с целлюлозным компонентом городских твердых отходов Обычно твердые отходы и шламы сточных вод, уничтожаются путем захоронения и/или сжигания Требованиям охраны окружающей среды не соответствуют как захоронение, так и сжигание отходов, поэтому необходимо альтернативное решение утилизации твердых отходов Протесты общественности в связи с загрязнением среды, вызываемым сжиганием отходов, привели к приостановлению многих новых проектов, связанных со сжиганием Реагируя на проблемы, связанные с захоронением, правительство распорядилось использовать вторичное сырье с целью сохранения природных ресурсов и прекращения захоронения твердых отходов ну или более линий для обработки твердых отходов с целью выделения возобновляемых материалов, таких как рифленый картон, черные металлы, пластмассы, бумага и стекло В патенте US 5135861 описан способ производства этанола из биомассы, которая гидролизуется в присутствии двуокиси углерода, образующейся в результате ферментации, или органических кислот, содержащихся в отходах переработки цитрусовых, выполняющих роль катализатора Патент US 5104419 описывает способ производства метанола из твердых отходов, например, городских твердых отходов, путем частичного окисления и сжигания твердых отходов, пропускания горючих газов, кислорода и двуокиси углерода через твердые отходы, отделения низколетучих компонентов газа от более летучих и взаимодействия более летучих компонентов с двуокисью углерода с образованием метанола В патенте US 5060871 описаны способы разделения частиц металлических сплавов, использующие различия в размере частиц, плотности и/или электропроводности Патент US 5036005 описывает способ производства этанола топливного качества из сахара путем непрерывной ферментации, при котором этанол выделяется в экстракционной колонне, содержащей растворитель, нетоксичный для ферментирующих микроорганизмов Патент US 5009672 описывает способ выделения и повторного использования компонентов городских твердых отходов путем прессования под высоким давлением, грохочения и магнитной сепарации Выделенные органические компоненты, поддающиеся гниению, затем подвергаются Для извлечения из твердых отходов материалов, пригодных к повторному использованию, для производства топлива, а также промышленно пригодных спиртов и газа, был создан ряд технологий Например Патент US 5198074 описывает процесс производства этанола из бамбука, включающий резку, измельчение и промывку бамбука, прессование для удаления воды Затем волокна подвергаются первичному гидролизу паром для получения растворимых Сахаров и ферментации для получения этанола Патент US 5184780 описывает установку для обработки твердых отходов, включающую од 41971 анаэробной ферментации для получения биогаза, который можно непосредственно использовать для выработки электроэнергии В патенте US 4974781 описан способ разделения бумаги и пластика, при котором материалы подвергаются смачиванию и нагреванию для получения вторичной бумажной пульпы Пульпа отделяется от материалов, не образующих пульпу, и поступает на повторное использование, сжигается или применяется в качестве сырья в химических процессах Патент US 4952503 описывает способ непрерывного производства этанола с использованием стадии центрифугирования для удаления дрожжей Патент US 4874134 описывает способ переработки твердых отходов с целью извлечения вторичных материалов, таких как рифленый картон, черные и цветные металлы, изделия из пластмассы, бумажная и стеклянная упаковка а также отходы, из которых путем биодеградации можно получить компост, Объемные полезные материалы, необрабатываемые материалы и восстанавливаемые материалы утилизируются в первую очередь, затем магнитной сепарацией отделяется первая фракция черных металлов, отходы измельчаются, отделяется магнитной сепарацией вторая фракция черных металлов, затем бумажная фракция отделяется пневматически для получения биодеградируемой фракции, которая может после этого перерабатываться в компост Патент US 4692167 описывает устройство для переработки отходов с целью производства твердого гранулированного топлива путем измельчения, магнитного извлечения черных металлов, грохочения, сушки, гравитационной сепарации, вихревой сепарации, просеивания и прессования гранул Патент US 4650689 описывает процесс получения этанола из целлюлозных материалов путем обработки парами высококонцентрированной газообразной минеральной кислоты, например, соляной кислоты под давлением с последующей обработкой горячей водой для получения сусла, содержащего сахара, которые можно ферментировать Патент US 4612286 описывает способ кислотного гидролиза биомассы, содержащей материалы, пригодные для ферментирования, на диффузионном противоточном устройстве Оптимальная концентрация серной кислоты от 2 до 10% (по объему) Патент US 4553977 описывает способ разделения компонентов твердых отходов с первичной сортировкой на барабанном грохоте для удаления алюминиевых банок и получения фракции, обогащенной органическими веществами, из которой могут быть выделены утилизируемые волокнистые компоненты Стальные банки отделяются магнитной сепарацией Органические вещества отделяются для использования в качестве горючего материала с пульпированием для извлечения бумажной пульпы или без него Патент US 4541530 описывает способ отделения металлических частиц от неметаллических при обработке твердых отходов путем гомогениза ции и магнитной обработки компонентов отходов для получения металлического концентрата, например алюминиевого концентрата Патент US 4384897 описывает способ обработки биомассы путем двухстадийного гидролиза, в котором на первой стадии деполимеризуются более легко гидролизуемые полисахариды, а на второй стадии - более трудно деполимеризуемые Биомасса становится более реакционноспособной за счет того, что между первой и второй стадиями гидролиза подвергается воздействию молекулярного кислорода Кислоты нейтрализуются щелочными материалами, например, карбонатом или гидроксидом кальция, образуя раствор, пригодного для ферментации до этанола Патент US 4341353 описывает метод извлечения горючего материала и утилизируемых продуктов из отбросов, используя дисковые сортировщики и воздушные классификаторы Патент US 4288550 описывает способ переработки пищевых отходов путем анаэробной ферментации в присутствии дрожжей, вырабатывающих этанол, за счет непосредственного превращения крахмала в этанол без предварительного гидролиза, и после этого проводится ферментация в анаэробных условиях для трансформации продукта в метан В патенте US 4069145 описан метод разделения частиц по их разной электропроводности с помощью электромагнитного сепарирующего устройства с вихревыми токами Патент US 4063903 описывает устройство для уничтожения твердых отходов путем выделения неорганических компонентов и превращения органического компонента в топливо или топливные добавки Измельченный материал обрабатывают кислотой, нагревают, высушивают и перемалывают, получая тонкоизмельченный горючий материал Данное изобретение предлагает эффективный автоматизированный способ переработки твердых городских отходов для выделения всех утилизируемых материалов, а также для промышленного производства этанола Предметом изобретения также является разработка способа переработки существующих захоронений отходов и, таким образом, устранение их вредного воздействия на окружающую среду в будущем Кроме того, целью изобретения было создание процесса переработки, который сам по себе не наносит вреда окружающей среде Процесс непрерывной автоматизированной переработки городских твердых отходов для выделения и переработки любых утилизируемых материалов и для промышленного производства этанола, включает следующие стадии (a) доставку массы городских твердых отходов к перерабатывающему оборудованию, (b) извлечение из отходов покрышек, массы черных и цветных металлов, пластмасс и стекла с получением целлюлозного компонента, (c) измельчение целлюлозного компонента, полученного на стадии (Ь), (d) обработку измельченного целлюлозного компонента разбавленной серной кислотой (от 1 до 10%) в течение примерно от 15 мин до 4 час 41971 при температуре примерно от 40 до 100°С для растворения практически всех оставшихся тяжелых металлов с получением растворимого и нерастворимого компонентов, (e) отделение растворимого компонента, полученного на стадии (d), от нерастворимого, (f) сушку нерастворимого компонента, полученного на стадии (е), (д) обработку высушенного нерастворимого компонента, полученного на стадии (f), концентрированной серной кислотой (около 70%) в соотношении примерно 1 1 по весу с получением частично гидролизованной смеси, (п) разбавление частично гидролизованной смеси, полученной на стадии (д), водой при температуре примерно от 80 до 100°С для образования раствора, содержащего, например, около 4 - 6 частей воды на 1 часть частично гидролизованного материала (по весу), (і) перемешивание разбавленного материала, полученного на стадии (п), в течение примерно от 1 до 4 час при температуре от примерно 80 до 100°С с получением проваренного материала, (О удаление твердых частиц из проваренной смеси, полученной на стадии (і), с получением фильтрата, (к) разделение фильтрата на раствор, содержащий кислоту, и раствор, содержащий сахар, (I) концентрирование сахаросодержащего раствора до примерной концентрации сахара 1214%, (т) коррекцию рН концентрированного сахарного раствора, полученного на стадии (I), до примерной величины 6, (п) ферментирование с помощью дрожжей раствора, полученного на стадии (т), при температуре примерно от 25 до 36°С с получением бражки, (о) выделение этанола из бражки Изобретение также предлагает способ удаления следов тяжелых металлов и хлоридов из целлюлозного компонента городских твердых отходов, включающий следующие стадии (a) измельчение целлюлозного компонента городских твердых отходов, (b) обработку измельченного целлюлозного компонента разбавленной серной кислотой (примерная концентрация от 1 до 10%) в течение примерно от 15 мин до 4 час при температуре примерно от 40 до 100°С для растворения следов тяжелых металлов с получением растворимого и нерастворимого компонентов, (c) отделение растворимого компонента, полученного на стадии (Ь), от нерастворимого компонента, с получением нерастворимого компонента практически не содержащего следов тяжелых металлов Изобретение также предлагает способ производства этанола и удаления практически всех тяжелых металлов и хлоридов из целлюлозного компонента городских твердых отходов (ГТО), включающий следующие стадии (a) измельчение целлюлозного компонента городских твердых отходов, (b) обработку измельченного компонента, полученного на стадии (а), концентрированной серной кислотой (примерная концентрация 70%) в примерном соотношении с твердым компонентом 1 1 при температуре примерно от 30 до 80 °С для получения частично гидролизованной смеси, (c) разбавление частично гидролизованной смеси, полученной на стадии (Ь), водой, нагретой примерно до 80-100°С, с получением суспензии с соотношением жидкой и твердой фаз примерно 5 1 и с концентрацией серной кислоты около 12%, (d) перемешивание разбавленной смеси, полученной на стадии (с), например, в течение, примерно, от 1 до 4 час при температуре, примерно, от 80 до 100°С для получения проваренного материала, (e) удаление нерастворимого компонента, содержащего практически все тяжелые металлы,от растворимого компонента, полученного на стадии (d), и (f) переработку растворимого компонента для получения этанола Неожиданно, вышеупомянутые комплексные процессы позволяют высокоэффективно и недорого производить этанол из городских твердых отходов Способ утилизации отходов, согласно изобретению, изображен на прилагаемом чертеже, представляющем часть данного описания, для которого чертеж является схемой всего процесса обработки материалов городских твердых отходов Перечень обозначений 1А/1В Накопительный бункер для исходного сырья 2 Мерная емкость 3 Камера предварительной обработки 4 Накопительная емкость для разбавленной серной кислоты 5А Первичный шнековый пресс 5В Вторичный шнековый пресс 6 Сушилка 7 Накопительная емкость для обработанного сырья 8 Емкость для нейтрализации разбавленной серной кислоты 9 Емкость для извести 10 Ременный пресс для гипса 11 Накопительная емкость для нейтрализованной воды 12 Установка гидролиза 13 Емкости для прогревания 14 Промежуточная емкость № 1 15 Фильтр-пресс 16 Накопительная емкость для регенерированной кислоты 17 Устройство для регенерации кислоты 18 Испаритель 19 Промежуточная емкость № 2 20 Фильтр обратного осмоса 21 Устройство дозирования аммиака и регулировки рН 22 Устройство для высева дрожжей 23 Промежуточная емкость № 3 24 Емкость для ферментации 25 Фильтр для дрожжей и емкость для перегонки 26 Разделительная колонна 27 Змеевик для охлаждения 28 Накопительная емкость для этанола 29 А В Накопительная емкость для воды 41971 30 Накопительная емкость для концентрированной серной кислоты 31 Емкость для сточных вод (факультативная) 32 Нагреватель воды А Емкость для лигнина В Емкость запаса топлива для бойлера С Бойлер Лучшие варианты осуществления изобретения При осуществлении изобретения можно использовать твердые отходы как непосредственно собранные в городе, так и ранее захороненные и впоследствии извлеченные Твердые отходы поступают на обработку через полностью автоматизированное приемное устройство Затем твердые отходы сваливают на транспортер Далее отделяют возвратные материалы, такие, как пригодные к переработке крупные предметы, черные металлы, цветные металлы, такие, как алюминий, стекло, пластмассы и резина Способы извлечения таких материалов хорошо известны и описаны, например, в патентах США 5184780, 5104419, 5060871, 5009672, 4974781, 4874134, 4692167, 4553977, 4541530, 4341353, 4069145 и 4063903, содержание каждого из которых полностью включено в данное описание путем отсылки Старые колесные покрышки преимущественно поступают на отдельный транспортер, ведущий к установке по переработке использованных шин и регенерации резины, где колесные покрышки измельчают и извлекают резину, сталь и волокна Для отбора крупных металлических предметов с транспортера с твердыми отходами используют магнитный кран с дистанционным управлением Крупные предметы затем проходят через измельчитель, который измельчает их до размеров, приемлемых для последующей переработки Затем материалы поступают в бункер возвратных материалов для последующего пакетирования Отходы, остающиеся после удаления крупных предметов, затем сортируются с использованием барабанного грохота или других сортировочных механизмов, которые разрывают любые мешки и создают два отдельных технологических потока После предпринятой сортировки один поток содержит в основном частицы целлюлозы и металла требуемого размера, а другой - резину, стекло и большую часть органических материалов Твердые отходы проходят через несколько магнитных сепараторов для полного извлечения черных металлов Затем отходы проходят через сепаратор на вихревых токах для извлечения всех цветных металлов Как черные, так и цветные металлы передаются в бункеры для последующего пакетирования Отходы затем измельчаются и обрабатываются в установке по производству этанола, которая принимает и перерабатывает отходы с получением этанола, пригодного для реализации Часть побочных продуктов от производства этанола можно продавать и/или использовать для выработки дополнительной электроэнергии для этого же процесса Например, нерастворимые материалы, полученные после гидролиза целлюлозного компонента ГТО в основном состоят из лигнина, природного ароматического органического полимера, присутствующего во всех сосудистых растениях Неожиданно было обнаружено, что использование лигнина в качестве топлива для нагревания воды приводит к существенному снижению энергозатрат на проведение изложенного здесь процесса Экономия электроэнергии от вышеупомянутого привела к неожиданному результату, заключающемуся в том, что себестоимость этанола уменьшается примерно на 15-25% по сравнению с себестоимостью этанола, получаемого от переработки зерна Более того, номинальное тепловыделение 14000-18000 кДж/кг можно повысить сочетанием сухого лигнина с несодержащими хлор и чисто сгорающими пластмассами, выделяемыми из ГТО Технологический способ отделения пластмасс, не содержащих хлор, от хлорсодержащих пластмасс (например, поливинилхлорида), известный как Vinyl Cycle™, промышленно освоен в National Recovery Technologies, Nashville, Tennessee Технология Vinyl Cycle™ описана в Патенте US 5260576, содержание которого полностью включено в данное описание путем отсылки Смесь лигнина с пластмассами также может использоваться в качестве топлива для бойлерных, что снижает затраты на энергообеспечение представляемого способа производства этанола Любые неорганические материалы, остающиеся после изложенного выше процесса сортировки, могут быть гранулированы и их можно использовать в промышленных масштабах в качестве добавок в строительные материалы Предлагаемый способ полностью автоматизирован и нуждается только в обычном надзоре в результате каждого переключения операции Полностью автоматизированные технологии грохочения исключают потребность в антисанитарной ручной сортировке Данное изобретение представляет полностью безотходное оборудование Все здания могут быть полностью изолированы Все, что загрязняет воздух и воду, может быть собрано и полностью переработано Все материалы, поступающие на обработку, могут быть обработаны и превращены в промышленно перерабатываемые материалы Эти и другие области применения изобретения и его преимущества станут очевидными из последующего описания и чертежа В таблице 1 представлен состав городских твердых отходов (ГТО) по данным Организации по защите окружающей среды 41971 Таблица 1 Состав городских твердых отходов Органические вещества 74,0% Черные металлы 7,5% Цветные металлы 1,5% Стекло 10,0% Пластмасса 5,0% Неорганические вещества 2,0% Данное изобретение создавалось для переработки как твердых отходов, представленных в Табл 1, так и городских твердых отходов, извлекаемых из захоронений (которые могут иметь несколько иной состав) Скорость, с которой эти отходы могут быть обработаны, в большой степени зависит от величины населенного пункта, который будет обслуживаться при внедрении данного изобретения Установка может перерабатывать от 25 до 125 тонн или более в час Размер оборудования может быть соответственно подобран Материалы, не поддающиеся переработке, и являющиеся опасными отходами, - это взрывчатые вещества и инфекционные отходы Установка способна перерабатывать холодильники, мойки, сушки, кухонные плиты, корпуса автомобилей, крупные предметы, мелкие промышленные отходы и обычные городские твердые отходы Установка предназначена для регенерации из твердых отходов пластмасс, цветных и черных металлов Грузовики сгружают городские твердые отходы на транспортер, например, производства Е&Н Systems, который проходит через весь цех первичного измельчения материала Для извлечения любых крупных металлических предметов затем используется дистанционно управляемый магнитный кран Извлеченные предметы поступают в автоматическое устройство для предварительного измельчения При достижении приемлемых размеров, отходы возвращаются в цикл, в приемный бункер для пакетирования в стандартные пакеты Затем промышленный барабанный грохот, например производства MacLanahan Corporation, автоматически открывает мешки, забирает мелкий мусор и дробит любые стеклянные материалы Сырьевой поток для производства этанола последовательно проходит через пять магнитных сепараторов, которые извлекают практически все черные металлы То есть, поток отходов, который первоначально состоял из металлического и целлюлозного компонентов, выходит из барабанного грохота по ряду наклонных конвейеров, каждый из которых имеет хорошо известие магнитное сортирующее устройство, например, барабанное или ременное Выходной конец каждого конвейера удерживается выше входного отверстия каждого последующего конвейера таким образом, что материал, проходящий через магнитный экран, подвергается гравитационному перемешиванию от одного конвейера к другому, тем самым способст вуя магнитному отделению оставшихся черных металлов на последующем магнитном сепараторе Конструкция конвейера позволяет полностью автоматизированно извлекать черные металлы в центральной зоне За счет перемешивания материалов гарантированно извлекается 98% всех черных металлов Выделенные черные металлы падают в вертикальный желоб и выходят из процесса, поступая в накопительный бункер для переработки Оставшийся материал затем поступает на транспортере на сепаратор вихревых токов, например, типа Enez Ferrous Metal Separator Сепаратор вихревых токов используют для автоматического удаления материалов из цветных металлов, в том числе батареек Сепаратор вихревых токов размещают после магнитных сепараторов, чтобы гарантировать, что черные металлы не выведут из строя сепаратор вихревых токов Присутствие материалов из черных металлов внутри или на сепараторе вихревых токов приводит к серьезным и дорогостоящим поломкам Оставшиеся твердые отходы подаются транспортером на молотковую дробилку, которая уменьшает материалы до размера от -75 мм до -100 мм Измельчение материала требуется для процесса производства этанола Молотковая дробилка имеет взрывозащищенный кожух, чтобы избежать возможных взрывов образующейся пыли Поток обрабатываемого материала может быть разделен на две части одна поступает на производство этанола, а вторая на выработку гумуса Распределение отходов между двумя потоками зависит от объема отходов, поступающих на обработку Процесс, согласно настоящему изобретению, далее описывается детально со ссылкой на чертеж Описание схемы процесса Содержание тяжелых металлов в целлюлозном компоненте ГТО может существенно колебаться в зависимости от происхождения отходов Например, гидролизат, полученный из целлюлозного компонента некоторых образцов ГТО городов или высокоиндустриальных зон, загрязнен тяжелыми металлами до такой степени, что ингибируется последующий процесс дрожжевой ферментации Поэтому партии ГТО такого типа следует обрабатывать для удаления тяжелых металлов до стадии гидролиза, чтобы избежать загряз 41971 нения ферментируемой жидкости С другой стороны, было показано, что удаление тяжелых металлов из менее загрязненных образцов может быть выполнено более результативно путем эффективного ионообменного процесса после стадии гидролиза целлюлозного сырья Далее описаны два процесса, которые можно применять для уменьшения содержания тяжелых металлов в целлюлозном компоненте ГТО В одном процессе тяжелые металлы удаляются до гидролиза, в другом - после гидролиза Обоснованием для выбора процесса является содержание тяжелых металлов в ГТО А. Процесс автоматизированной обработки ГТО Стадия 1 Предварительная обработка Ссылочные обозначения 1 А/1 В - 11 Назначение Предварительная обработка предназначена для отделения тяжелых металлов, которые могут ингибировать ферментацию гидролизированного целлюлозного компонента ГТО, поступающего измельченного целлюлозного компонента путем смешения с разбавленной серной кислотой Затем твердые материалы прессуются, а жидкие обрабатываются известью, что приводит к образованию побочного продукта - гипса Гипс затем удаляют, а оставшуюся твердую фазу готовят для трансформации в сахара в установке гидролиза На основании данных из многих источников, суммированных в работе "The Chemistry and Biology of Yeasts", A M Cook, ed , Academic Press, NY, pp 296-303 (1958), небольшое количество тяжелых металлов необходимо для ферментации, но в высоких концентрациях они могут ингибировать ферментацию глюкозы и ксилозы дрожжами Примеры воздействия представлены в табл 2 Таблица 2 Влияние тяжелых металлов на дрожжевую ферментацию Тяжелые металлы Оптимальная концентрация для ферментации (частей на миллион) Концентрация, незначительно ингибирующая ферментацию (частей на миллион) Концентрация, существенно ингибирующая ферментацию (частей на миллион) Кадмий 0 0,1 2 Никель 0 40 100 Свинец 0 0,3 10 Хром 1 50 150 Цинк 5 200 400 Медь 7-8 15 30 10-30 500 1200 Железо Как уже говорилось, некоторые ГТО содержат кадмий и железо, которые умеренно ингибируют ферментацию, а также свинец, цинк и медь, которые существенно ингибируют дрожжевую ферментацию Поэтому, снижение содержания тяжелых металлов в ГТО имеет принципиальное значение для достижения эффективной ферментации Сахаров, полученных из ГТО Образец, прошедший обработку согласно стадии предварительной обработки, и который практически не содержит следов тяжелых металлов, это образец, из которого было удалено по меньшей мере 70% этих металлов Описание В бункеры исходного сырья (1А и 1В) поступает сырье, состоящее на 85-90% из органических материалов с размером частиц, полученных после стадии предварительной обработки, -51 мм (16 мм х 51 мм) Каждый бункер вмещает около 25 тонн материала, чего по грубым подсчетам хватает на 2,5 суток переработки Материалы, в которых не обнаружены тяжелые металлы, не нуждаются в предварительной обработке, поэтому они накапливаются отдельно в бункере 1В Из бункера 1А материалы по конвейеру подаются в мерную емкость (2) Из мерной емкости необработанные материалы передаются в камеру предварительной обработки (3), где разбавленная серная кислота (примерно от 1 до 10% весовых) смешивается с сырьем при температуре примерно от 40 до 100°С Это приводит к растворению тяжелых металлов и хлоридов (хлоридов металлов и, возможно, хлорорганики) в сырье Затем материал передается с помощью шнекового транспортера на винтовой пресс (5А и 5В), осуществляя удаление примерно 60-80% жидкости, тем самым разделяя растворимые и нерастворимые компоненты Для удаления следов кислоты нужна вторичная промывка (5В) Твердая фаза из винтового пресса поступает затем в ленточную сушилку (6) со скоростью подачи приблизительно 3,25 тонн/час Ленточная сушилка уменьшает влажность сырья до примерно 5-10% Сухой нерастворимый компонент, имеющий легкую рыхлую кон 41971 систенцию, пневматически передается в накопительную емкость для обработки сырья (7) Жидкость из винтового пресса перекачивается назад в накопительную емкость для разведенной серной кислоты (4) для повторного использования Кроме того, разбавленная кислота из системы регенерации кислоты (17) перекачивается в накопительную емкость для разведенной серной кислоты Тяжелые металлы и осадок из накопительной емкости передаются в емкость нейтрализации (8) В емкости нейтрализации жидкость смешивают с известью и перекачивают насосом на ременный пресс (10), где отделяется гипс Оставшаяся нейтрализованная жидкость, состоящая из воды' и частиц, пропускается затем через фильтр и возвращается в емкость для воды (11) для повторного использования в процессе Как описывается ниже, альтернативный ионообменный процесс удаления тяжелых металлов включает проведение стадии гидролиза, представленной далее, и получение водонерастворимого лигнина Было установлено, что практически все тяжелые металлы связываются лигнином Стадия 2 Гидролиз Ссылочные обозначения 12-16, 31, А, В, С Назначение Целью процесса гидролиза является разрыв молекулярных связей в сырье, что приводит к образованию Сахаров, путем смешивания материала с концентрированной серной кислотой (примерная концентрация 65-93%, предпочтительнее около 70%) Раствор, содержащий сахар/кислоту/воду, прогревают определенное время, после чего твердую фазу отделяют Раствор направляют для разделения в установку регенерации кислоты Описание Предварительно обработанное сырье дозировано поступает из накопительной емкости (7 или ссылка 1В) в установку гидролиза (12), в которую автоматически поступает серная кислота с концентрацией около 70%, в соотношении 1 1 Пока не указано иное, все отношения и проценты, приведенные в описании, являются весовыми Соотношение, указанное как 1 1, включает составы с весовыми соотношениями от 60 40 до 40 60 Преимущественно соотношение концентрированной серной кислоты и предварительно обработанного сырья составляет примерно от 45 55 до 55 45 по весу Материал перемешивают примерно от 2 до 15 минут, преимущественно около 10 минут, и загружают в емкости для прогревания (13) вместе с водой, нагретой до температуры около 88 °С Этот раствор находится в пропорции 2 1 (примерно 2 части воды на 1 часть гидролизованного материала, по весу) Этот материал медленно перемешивают, при этом достигается и поддерживается в течение 1-4 часов температура около 96°С В таких условиях целлюлоза и гемицеллюлоза превращаются в глюкозу и ксилозу, соответственно По завершении этого срока содержимое емкостей для прогревания передается в накопительную емкость (14) чтобы можно было подготовить емкость для прогревания для повторной загрузки Накопительная емкость поддерживает температуру материала и регулирует его поступление на фильтр-пресс (15) Затем материал из накопительной емкости фильтруют, например, путем подачи его насосом на фильтр-пресс (15), который удаляет суспендированные твердую фазу и дает фильтрат Твердую фазу можно измельчить, отмыть и возвратить на сушку (6) для использования в качестве бойлерного топлива После этого фильтрат подается насосом с фильтр-пресса в емкость регенерации кислоты (16) Примечание городские сточные воды из емкости для сточных вод (31) могут использоваться в качестве замены чистой воды в установке гидролиза (12) Все патогенные организмы, находящиеся в сточных водах, подавляются в установке гидролиза Высокое содержание азота в сточных водах сохраняется, что фактически устраняет необходимость внесения азотсодержащих веществ, таких как аммиак (питательный компонент дрожжей, используемый в процессе ферментации) Стадия 3 Регенерация кислоты Ссылки 16-19 Назначение Целью процесса регенерации кислоты является регенерация серной кислоты из раствора, содержащего сахар/кислоту/воду, с получением раствора, содержащего кислоту, и раствора, содержащего сахар Концентрированная серная кислота и вода затем используются повторно в процессе Когда сахара и вода удалены из раствора, его перекачивают в емкости для ферментации до этанола Существует ряд хорошо известных способов регенерации серной кислоты из водного потока, любой из которых может быть использован в данном изобретении Например, водный поток может быть профильтрован через активированный уголь чтобы удержать на фильтре сахара и промыть водой для удаления остаточной кислоты Адсорбированный сахар можно затем удалить с фильтра путем промывания нагретым спиртом См MR Moore and J W Barrier, "Ethanol from Cellulosic Residues and Crops", Annual Report, DOE/SERI Contract No DK-6-06103-1, Tennessee Valley Authority, Muscle-Shoals, Alabama, October 1987, pp 27-49, содержание этой публикации включено в данное описание путем отсылки Однако, данный способ отделения серной кислоты от Сахаров не является предпочтительным, поскольку спирт перед проведением ферментации должен быть удален выпариванием из раствора Сахаров, что добавляет еще одну стадию, требующую затрат электроэнергии Также могут возникнуть проблемы с излишком кислоты между адсорбцией и десорбцией, что может быть улучшено за счет пропускания между этими циклами потока азота Проблемы также могут возникнуть с выходящим этанолом, который не был насыщен при 70°С, что выражается в меньшей насыщенности сахара Сниженные скорости течения этанола и повышенные сроки десорбции увеличивают десорбцию сахаров, давая выходящие потоки, насыщенные сахарами на 95-100% Для разделения кислоты и сахара на сахаросодержащий поток и поток, содержащий кислоту, более эффективно можно применять ионообменные смолы Такие смолы, включая сильно кислотные катиониты марки Amberhte типа "GEL", 41971 например, IR 120 PLUS с функциональными сульфогруппами, промышленно производятся Aldnch Chemical Company Сахар адсорбируется на сильно кислотной смоле, образуя кислотосодержащий поток, который может быть регенерирован Адсорбированные сахара затем элюируются со смолы чистой водой См MR Moore and J W Barrier, "Ethanol from Cellulosic Residues and Crops", Annual Report, OE/SERI Contract No DK-6-06103-1, Tennessee Valley Authority, Muscle Shoals, Alabama, October 1987, pp 30-39, содержание этой публикации включено в данное описание путем отсылки Аппараты, применимые для непрерывного разделени потоков с содержанием кислоты и сахара, производятся Advanced Separation Technologies Incorporated, Lakeland, Florida (Model ISEP LC2000) и используют сильнокислотный ионит (Fmex CS16G, средний размер частиц 310 микрон) Такие аппараты описаны, например, в Патентах US 4522726 и 4764276, содержание которых включено в данное описание путем отсылки Также можно разделять кислоту и сахар с помощью растворителя, избирательно экстрагирующего и удаляющего кислоту из водного раствора сахара См М R Moore and J W Barrier, "Ethanol from Cellulosic Residues and Crops", Annual Report, DOE/SERI Contract No DK-6-06103-1, Tennessee Valley Authority, Muscle Shoals, Alabama, October 1987, pp 39-49, содержание этой публикации включено в данное описание путем отсылки Разделение можно проводить на экстракционной колонне с возвратно-поступательными тарелками Кагг Колонна имеет с обоих концов приемные емкости для растворителя и гидролизата Перемешивание осуществляют с помощью тефлоновых пластин, соединенных с мотором Раствор, содержащий сахар и кислоту, вносится в верхнюю часть колонны и опускается вниз, где водный раствор осторожно перемешивается с растворителем Растворитель подается в нижнюю часть колонны Водный раствор, содержащий сахар, выходит из нижнего конца колонны, в то же время растворитель, содержащий кислоту, выходит с верхнего конца колонны Затем кислота может быть регенерирована, например, перегонкой растворителя, или промывкой растворителя дистиллированной водой Аппаратура и растворитель для непрерывного сепарирования кислоты из водного раствора сахара производятся, например, Ghtsch, Inc , Parsippany, NJ Учитывается, что поток сахара, полученный любым из этих процессов разделения, содержит остаточное количество кислоты Желательно нейтрализовать остаточную кислоту известью или аммиаком до рН около 6 Описание Жидкость, содержащая около 10% сахара, 10% кислоты и 80% воды, закачивается из накопительной емкости регенерации кислоты (16) в установку регенерации кислоты (17), которая разделяет жидкость на водный раствор сахара и водный раствор кислоты Водный раствор сахара закачивается в емкость (19), водный раствор регенерированной кислоты подается насосом в выпарной аппарат (18), где вода отделяется от кислоты выпариванием и поступает в накопительную ем кость для воды (29А) Удаление воды восстанавливает концентрацию кислоты до первоначального уровня, равного примерно 70 % Это позволяет вернуть кислоту из выпарного аппарата в накопительную емкость концентрированной кислоты (30) для повторного использования в процессе Стадия 4 Ферментация Ссылки 19-24 Назначение Процесс ферментации служит для концентрирования раствора сахара и их смешения его с дрожжами для получения водного раствора этанола Раствор сахара может быть сконцентрирован до 12-14% выпариванем (например, с использованием нагрева и/или вакуума) или с помощью фильтра обратного осмоса После завершения ферментации этанол отделяется Перед отделением этанола дрожжи можно удалять, или не удалять Как показано далее, этанол выделяется перегонкой или экстракцией растворителем, нетоксичным для микроорганизма, обеспечивающего ферментацию См Патент US № 5036005, содержание которого включено в данное описание путем отсылки Дрожжи также могут быть отделены центрифугированием См Патент US No 4952503, содержание которого включено в данное описание путем отсылки Предпочтительно оставшиеся дрожжи сначала отделяют и культуральную жидкость закачивают в экстракционную колонну для экстракции этанола Способы ферментативной утилизации гексоз и пентоз, полученных в результате гидролиза целлюлозных материалов, хорошо известны и изложены, например, в Патентах US №№ 5198074, 5135861, 5036005, 4952503, 4650689, 4384897, 4288550, содержание которых включено в данное описание путем отсылки Описание Из емкости (19) сахар, вода и остаточная кислота (в концентрации менее 0,1%) пропускается через фильтр обратного осмоса (20) для удаления некоторого количества воды из раствора и достижения концентрации сахара до 12-14% Добавляется аммоний и рН тщательно подводится до величины приблизительно 6, являющейся оптимальной для проведения ферментации С этого момента добавляются дрожжи (22), перемешиваются, закачиваются в емкость (23) и затем передаются в ферментер (24) Смесь выдерживается приблизительно 48 часов Змеевик для охлаждения (27) способствует поддержанию требуемой температуры около 36°С для ферментирования Через 48 часов культуральная жидкость дозированно подается на фильтр и в емкость (25), где дрожжи удаляются в накопительную емкость Остающаяся жидкость мерно подается в емкость (25) и затем на перегонную колонну (26) Стадия 5 Процесс выделения этанола Ссылки 25,26 Назначение Целью является выделение этанола из водного раствора путем выпаривания и конденсации Это приводит к получению чистого этанола, а также побочных продуктов в кубовом остатке Описание После ферментации жидкость дозированно подается на разделительную колонку (26) В зависимости от первоначального сырья выход эта 41971 нола может меняться от 225 до 450 дм этанола крепости 180-190 на тонну исходного материала Этанол после разделительной колонки закачивается в накопительную емкость этанола (28) Накопительная емкость этанола (28) вмещает 45 м3 этанола, что соответствует по грубой оценке объему производства этанола за 12-14 суток Побочным продуктом дистилляции является кубовый остаток в виде крахмалистой массы, которую можно использовать на корм скоту В. Ионообменный процесс удаления тяжелых металлов из ГТО Было обнаружено, что степень загрязнения ГТО тяжелыми металлами, обычно невысока, поэтому сопутствующие тяжелые металлы в основном остаются связанными с нерастворимой фракцией, получаемой после кислотного гидролиза целлюлозного компонента Следовательно, концентрации растворимых тяжелых металлов, присутствующих в гидролизате, находятся ниже уровней, влияющих на ферментацию Учитывая эти данные, дальнейшее изложение представляемого изобретения касается эффективного процесса удаления тяжелых металлов из целлюлозного компонента ГТО после гидролиза до тех пор, пока соотношение жидкого компонента к твердому не достигнет 5 1, а концентрация серной кислоты не составит примерно 12% Этот материал перемешивается при поддержании постоянной температуры примерно от 80 до 100°С на протяжении примерно 1-4 часов В таких условиях превращение целлюлозы и гемицеллюлозы в глюкозу и ксилозу осуществляется на 87-100% По завершении гидролиза содержимое из емкостей для проваривания поступает в накопительную емкость, что позволяет перезагрузить емкости для проваривания В накопительной емкости стабилизируется температура гидролизата и регулируется его поступление на фильтр-пресс, где взвешенные частицы удаляются из суспензии и получается фильтрат Фильтрат делят на раствор, содержащий кислоту, и раствор, содержащий сахар, который перерабатывается в этанол Нерастворенный компонент с фильтр-пресса высушивается, он может смешиваться с компонентом ГТО, пластмассами, несодержащими хлора, и используется как бойлерное топливо для выработки энергии, например, сопутствующей выработки электроэнергии Его можно продать или использовать в данном производстве, например, в перегонке При необходимости уровень тяжелых металлов, связанных с нерастворимым компонентом, может быть снижен перед сжиганием путем обработки 1-10% солевым раствором с последующей промывкой водой Этапы обработки ГТО напоминают этапы, описанные выше, за исключением того, что удаление тяжелых металлов из первично измельченного сырья откладывается до проведения гидролиза При таком ведении процесса, стадия, включающая предварительную обработку целлюлозного материала разбавленной серной кислотой, может быть исключена, при этом отпадает потребность в повторной промывке, а также сушке сырья после первичной обработки, этапа, требующего много времени и электроэнергии Поэтому, вместо предварительной обработки разбавленной серной кислотой предварительно измельченного сырья, оно прямо подается в установку гидролиза, куда автоматически подается серная кислота в концентрации примерно 70% в пропорции 1 1 (кислота/образец) Эта суспензия затем смешивается при температуре около 30-80 °С желательно около 2-20 минут, предпочтительнее, около 2-15 минут, затем загружается в емкости для проваривания, где разводится водой, нагретой примерно до 80-100 °С Данное изобретение было изложено в общих чертах Оно поясняется ссылками на примеры, изложенные далее в качестве иллюстраций Примеры не ограничивают возможных рамок применения изобретения Полные тексты всех заявок, патентов и публикаций, цитировавшиеся ранее, и те, которые будут указаны далее, включены в текст описания без искажения их сути Пример 1. Удаление тяжелых металлов из ГТО путем предварительной обработки разбавленной серной кислотой Анализировали состав тяжелых металлов в образце городских твердых отходов Результаты представлены в таблице 3 Таблица 3 мг/кг (частей на миллион) Металл Цинк 86 Медь 30 Хром 10,6 Кадмий 0,6 Свинец Железо 20 1190 Никель 0,5 Олово >1 (не определено) 20 г образца ГТО нагревали в течение 2 час в 200 г 2% водной серной кислоты в колбе с обратным холодильником Твердая фаза была от фильтрована, промыта и представлена для анализа (таблица 4) 10 41971 Таблица 4 % уменьшения Металл мг/кг (частей на миллион) Цинк 7,8 91 Медь 3,0 90 Хром 2,4 77 Кадмий не определяли 100 Свинец 6,0 70 Железо 98 92 Никель не определяли 100 Олово не определяли Эти данные показывают, что простое разведение и промывка в горячей кислоте эффективно снижают в ГТО концентрацию тяжелых металлов, которые могут ингибировать образование этанола ферментативным путем Пример 2 Удаление тяжелых металлов из ГТО ионообменным способом Образцы ГТО перемешали для образования усредненного образца Затем из усредненного образца отобрали 4 пробы и проанализировали на целлюлозу, лигнин и золу, используя следующую методику Образцы объединенной пробы ГТО высушивали в микроволновой печи до остаточной влажности менее 1% и затем измельчали до прохождения через сито 20 меш Далее пробы смешивали с равным весовым количеством 10% серной кислоты и нагревали 2 часа при температуре около 100°С После прогревания жидкость отделяли фильтрованием, а твердую фазу собирали, промывали, сушили и взвешивали Потеря веса после обработки 10% серной кислотой приходится на целлюлозный компонент пробы ГТО Собранную твердую фазу затем смешивали с 70% серной кислотой и помещали в реактор, содержащий 5 частей воды на 1 часть твердой фазы, и прогревали 3 часа при температуре около 100°С в микроволновой печи Твердую фазу затем отфильтровывали от суспензии и определяли содержание глюкозы Отфильтрованную твердую фазу затем высушивали, прогревали при 600°С и анализировали состав золы Содержание лигнина в каждой пробе определяли подсчетом разницы между весом золы и общим весом пробы Результаты, представленные в таблице 5, показывают, что объединенный образец был гомогенным в отношении целлюлозы, лигнина, золы и гемицеллюлозы Таблица 5 Гемицеллюлоза, % № пробы Целлюлоза, % Лигнин, % Зола, % 1 53 20 18 9 2 55 20 18 7 3 58 18 17 7 4 56 19 19 6 В среднем 55 19 18 7 Образец ГТО, весом 100 г, смешивали со 100 г 70% серной кислоты (соотношение 1 1) и полученную пробу тщательно перемешивали до образования черной пасты Перемешивание длилось 20 минут, на протяжении которых поддерживалась температура около 30 °С Затем в реакционную смесь добавляли воду, предварительно нагретую примерно до 88°С, чтобы довести отношение воды к твердой фазе примерно до 5 1, а концентрацию серной кислоты примерно до 12% После этого суспензию выдерживали при темпе ратуре около 100°С в течение 2-3 часов для полного протекания гидролиза После завершения гидролиза жидкость и остаточную твердую фазу анализировали на присутствие тяжелых металлов и углеводородов Анализ остаточной твердой фазы после гидролиза Оставшуюся твердую фазу после завершения процесса гидролиза исследовали на наличие целлюлозы, лигнина и золы, используя ранее описанную методику Результаты представлены в таблице 6 Целлюлоза, % Лигнин, % Зола, % 7 49 44 11 Таблица 6 41971 Результаты ясно показывают, что условия гидролиза, согласно изобретению достаточны для существенного уменьшения содержания целлюлозы в целлюлозном компоненте ГТО няется ошибкой анализа и частичным разрушением глюкозы Анализ гидролизата и нерастворимого компонента на тяжелые металлы Исходный образец комплексных ГТО, оставшаяся после гидролиза твердая фаза, и гидролизная жидкость (подсчет тяжелых металлов в гидролизате основывается на сухом весе) исследовались для определения содержания меди, цинка, хрома, никеля и железа Тяжелые металлы были обнаружены в ранее анализировавшихся образцах ГТО в концентрациях, которые могут препятствовать проведению ферментации Результаты анализа представлены в таблице 7 Анализ жидкости после гидролиза Гидролизная жидкость была нейтрализована определенным объемом гидроксида натрия После нейтрализации исследовали содержание глюкозы в образце, используя анализатор глюкозы YSI, модель 20 Результат анализа показывает, что гидролизат содержит около 10% сахара (с учетом разведения) Теоретический выход Сахаров равен 10,4% Разница наиболее вероятно объяс Металл ГТО (частей 1 милна лион) Гидролизат (частей на миллион)1 Таблица 7 Нерастворимый остаток гидролизата (частей на миллион)1 Медь 18 0,94 50 Цинк 140 23 39 Никель 10 2,1 7,1 Железо 2,300 480 1,100 Хром 12 4,0 17 - по сухому весу ГТО как исходное сырье на стадии предварительного гидролиза содержит, примерно, ожидаемые количества тяжелых металлов Однако, оказалось неожиданным, что нерастворимые остатки после гидролиза содержат намного более высокие концентрации тяжелых металлов, чем рассчитывали, основываясь на предварительных данных Хотя изобретатели не хотят связывать себя какой-либо конкретной теорией, предполагается, что оставшаяся твердая фаза могла быть частично окисленной в ходе гидролиза, что превратило ее в низкосортную ионнообменную смолу, связавшую тяжелые металлы Осадок удерживает около 90% меди, 55% хрома и 20-30% цинка, никеля и железа В наибольшей степени препятствуют процессу ферментации медь и хром В результате того, что тяжелые металлы остаются на твердом остатке, концентрация тяжелых металлов в гидролизате в большинстве случаев существенно ниже уровня, препятствующего проведению ферментации Более того, ожидается, что большинство тяжелых металлов в гидролизате будут уходить вместе с потоком кислоты при разделении кислоты и сахара, что в дальнейшем уменьшит концентрацию тяжелых металлов Образец, обработанный данным ионообменным способом, который содержал практически все тяжелые металлы, извлеченные из гидролизата, удерживал в нерастворимом компоненте около 90% меди, около 55% хрома, и примерно 20-30% цинка, никеля и железа лирующей кислоте на гидролиз целлюлозы ГТО Хлопковая вата, целлюлозный материал, не содержащий каких-либо тяжелых металлов, подвергалась описанному выше гидролизу с той разницей, что сульфаты Си, Zn, Cr, Ni и Fe добавлялись к 70% кислоте в концентрации, превышающей в 20 раз ожидаемую концентрацию по данным, представленным в таблице 7 Трансформация целлюлозы в глюкозу сравнивалась с аналогичной трансформацией, выполненной без предварительного добавления тяжелых металлов (контроль) Обе реакции повторялись дважды Процент трансформации целлюлозы в глюкозу в образце, содержащем тяжелые металлы, был 85 и 87% по сравнению с 86 и 87% в контроле Результаты данного эксперимента показывают, что даже 20-кратное завышение концентрации тяжелых металлов по сравнению с ожидаемой концентрацией в гидролизате ГТО не оказывает воздействия на гидролиз Воздействие тяжелых металлов на ферментацию чистой глюкозы исследовалось следующим образом Было приготовлено два раствора 5% глюкозы, содержащие необходимые питательные добавки (например, сульфат аммония) и скорректировано рН до 5,5 Затем растворы подвергли ферментации с использованием дрожжей в течение 72 часов, остаток глюкозы определялся Подсчеты показали, что, примерно, 94-96% глюкозы было потреблено дрожжами в процессе ферментации Процесс ферментации повторили с той разницей, что были добавлены сульфаты солей тяжелых металлов, обычно присутствующие в ГТО, Пример 3. Влияние тяжелых металлов на гидролиз и ферментацию Следующая процедура использовалась для определения влияния Си, Zn, Cr, Ni и Fe в рецик 12 41971 в концентрациях в 10 и 20 раз превышающих концентрации, указанные для гидролизата в таблице 7 В этих условиях количество потребленной глюкозы составило, соответственно, 92-93% и 61-65% для культуральных жидкостей, с 10- и 20-кратным превышением концентраций тяжелых металлов, указанных для гидролизата в таблице 7, соответственно При изучении влияния тяжелых металлов на ферментацию были получены результаты, аналогичные результатам, полученным при изучении влияния тяжелых металлов на процесс гидролиза При десятикратном превышении концентрации тяжелых металлов по сравнению с их обычной концентрацией в гидролизате ГТО не наблюдается существенного влияния на скорость и степень ферментации глюкозы Более того, процесс ферментации не замедлялся даже при двадцати кратном увеличении концентрации тяжелых металлов по сравнению с ожидаемой концентрацией в гидролизате ГТО тяжелые металлы, обычно присутствующие в ГТО, в значительной мере могут быть удалены вместе с твердым остатком, образующимся на стадии гидролиза Поскольку тяжелые металлы связываются с твердым остатком, их концентрации в жидкой фракции гидролизата существенно ниже тех концентраций, которые оказывают вредное воздействие на гидролиз и на ферментацию Однако, если концентрация тяжелых металлов высока, может понадобиться предварительная обработка целлюлозного сырья или гидролизата до стадии ферментации Пример 4. Выделение тяжелых металлов из гидролизата перед ферментацией Как было показано ранее, присутствие больших количеств тяжелых металлов в гидролизате влияет на ферментацию глюкозы Поэтому, когда отмечается высокая концентрация тяжелых металлов в гидролизате, для их удаления применяется следующий способ К гидролизату добавляли известь до установления величины рН примерно 10,5-11 Гипс и остаток извести затем отфильтровывали и определяли концентрацию тяжелых металлов в фильтрате гидролизата Концентрация тяжелых металлов снижалась, что отражено в таблице 8 Исходя из полученных результатов, ясно, что стадия предварительной обработки для удаления тяжелых металлов из ГТО не всегда необходима для того, чтобы избежать проблем с проведением ферментации или гидролиза, поскольку Таблица 8 Металл Начальное количество частей на миллион Итоговое количество частей на миллион % изменений Медь 0,94 0,19 80 Никель 2,1 1,5 29 Хром 4 0,4 90 Железо 480 66 86 Концентрации тяжелых металлов в исследуемом гидролизате после обработки известью незначительны и не могут заметно ингибировать процесс ферментации Также следует отметить, что после добавления извести было удалено 8090% меди и хрома, наиболее серьезно влияющих на ферментацию Следовательно, если в ходе процесса получен гидролизат, примерно такой, как представлен в таблице 8, с достаточно высоким уровнем содержания тяжелых металлов, что может привести к ингибированию ферментации, внесение извести может облегчить эту проблему Пример 5. Выделение тяжелых металлов из остатка, полученного после гидролиза При необходимости, содержание тяжелых металлов, связанных с нерастворимым компонентом, полученным после гидролиза, можно уменьшить до сжигания следующим образом Нерастворимый компонент собрали и промыли раствором 1% NaCI при комнатной температуре После однократной промывки нерастворимый компонент отделяли от раствора NaCI и замеряли концентрацию связанных с ним тяжелых металлов Как следует из результатов, представленных в таблице 9, содержание тяжелых металлов в нерастворимом компоненте уменьшилось Начальное количество частей на миллион Медь 50 13 74 7,1 17 1100 2,9 5,3 260 59 69 76 Никель Хром Железо Итоговое количество частей на миллион Таблица 9 % изменений Металл 13 41971 Эти результаты показывают, что содержание тяжелых металлов, связанных с нерастворимым компонентом, полученным после гидролиза, можно уменьшить промывкой солевым раствором до сжигания как топливо Пример 6. Отделение Сахаров от серной кислоты В приводимом примере для отделения сахаров от серной кислоты из раствора, содержащего 4,5% сахара и 4,2% кислоты, использовалась установка ISEP LC200 и смола Fmex CS16G со средним размером частиц 310 микрон фирмы Advanced Separation Technologies Incorporated, Lakeland FL Объем смолы составлял 0,03 м3 Подачу раствора, содержащего сахар и кислоту, осуществляли со скоростью 0,082 объемов слоя/час Смолу промывали водой в количестве 6,2 дм 3 воды/дм3 раствора сахара и кислоты Получены следующие результаты Сахар Таблица 10 Кислота Выделение 99,87% 96,8% Чистота 95,5% 99,88% Концентрация 4,0% 4,25% Таким образом, оборудование ISEP можно эффективно использовать для отделения Сахаров от серной кислоты, при этом серную кислоту можно повторно использовать в процессе Пример 7. Производство этанола из ГТО Весь процесс согласно изобретению более подробно представлен в следующих примерах Накопительные бункеры исходного сырья (Ссылки 1А/1В) Описание В эти емкости загружают сырье, состоящее на 85-90% из органического материала Сырьем могут служить отходы хлопковых семян, ботва, бумажная пульпа, старые мешки, сельскохозяйственные отходы, отходы переработки сахарной свеклы и сахарного тростника, целлюлозный компонент городских твердых отходов (ГТО) а также любые другие схожие источники сырья для переработки, содержащие требуемый органический компонент Целлюлозный компонент ГТО или любого другого сырья, состоящий из крупных частей, измельчают до частиц размером -50 мм или (16 мм х 50 мм) В зависимости от сырья в каждый бункер загружают около 25 тонн материала, что эквивалентно, примерно, запасу на двое с половиной суток Материалы, требующие предварительной обработки разбавленной серной кислотой, собираются в бункерах 1А, материалы, не требующие предварительной обработки, собираются в бункерах 1В Каждый бункер вмещает примерно 2,5 суточный объем (при стандартном потреблении 240 кг/м3) Накопительная способность может меняться в зависимости от типа сырья Мерная емкость (2) Описание Материал из накопительных бункеров исходного сырья (1А) подается со скоростью 19 кг/мин в камеру предварительной обработки (3) с помощью системы, контролирующей изменение скорости (материал из бункера 1В не требует предварительной обработки) Мерная емкость позволяет точно контролировать объем сырья, подаваемого в камеру предварительной обработки (3) Загрузка Материал из накопительного бункера исходного сырья 1А подают со скоростью 19 кг/мин (8 час/сут, 5 сут/неделю) Выход В камеру предварительной обработки материал поступает со скоростью 19 кг/мин (8 час/сут, 5 сут/неделю) Спецификация Мерная емкость сварена из 3 мм листов стали и состоит из сырьевого бункера, оснащенного шнековым конвейером для равномерной подачи в камеру предварительной обработки (3) Примерная вместимость мерной емкости 19м3 (за 1/2 сут используется 240 кг/м3 при стандартной плотности) Вместимость емкости может меняться в зависимости от сырья Камера предварительной обработки (3) Описание Исходное сырье подается в камеру предварительной обработки со скоростью 19 кг/мин Разбавленная серная кислота (1-2%), нагретая до 40100°С, подается инжектором из накопительной емкости для разведенной серной кислоты (4) со скоростью 115 кг/мин при одновременном перемешивании с сырьем Соотношение в смеси примерно от 4 1 до 6 1 (от 4 до 6 кг 1-2% серной кислоты на каждый кг сырья) В ходе непрерывной подачи сырья перемешивание останавливается на 10 мин для отделения тяжелых металлов от исходного сырья Прошедшее обработку сырье постоянно Загрузка Пополняется по мере необходимости Установка производства этанола рассчитана на потребление 10-тонн сырья в сутки Пока бункеры будут накапливать материал периодически, в среднем скорость поступления будет составлять 19 кг/мин (8 час/сут, 5 сут/неделю) Выход Материал в мерную емкость 19 кг/мин (8 час/сут, 5 сут/неделю) Спецификация Накопительные бункеры исходного сырья выполнены в виде 3 м (высота) модулей Модули выполнены из 3 мм сварных листов стали и могут соединяться вместе болтами меняя, объем в зависимости от потребностей 14 41971 мерно подается на первичный винтовой пресс (5А) со скоростью 132 кг/мин Загрузка Сырье 19 кг/мин (8 час/сут, 5 сут/неделю) Разбавленная серная кислота (1-2%) 115 кг/мин (8 час/сут, 5 сут/неделю) Выход На первичный винтовой пресс (5А) материал подают со скоростью 132 кг/мин (8 час/сут, 5 сут/неделю) Спецификация Камера предварительной обработки оснащена шнековым конвейером с желобом для предотвращения утечки Камера сделана из кислотостойких материалов и антикоррозийных уплотнений Время нахождения материала в камере предварительной обработки составляет 10 мин, что соответствует длине камеры около 6 м Камера предварительной обработки вмещает примерно 1,9 м3, вместимость может меняться в зависимости от сырья Накопительная емкость для разбавленной серной кислоты (4) Описание Накопитель для разбавленной серной кислоты (1-2%) Разбавленная серная кислота закачивается в камеру предварительной обработки (3) со скоростью 115 кг/мин Рецитируемая разбавленная серная кислота, выделяемая из первичного винтового пресса (5А), возвращается назад со скоростью 85 кг/мин (рассчитано на удаление 75% жидкости) Накопительная емкость для разбавленной серной кислоты оснащена отводным клапаном для удаления части раствора и его отвода со скоростью 12,5 кг/мин в емкость для нейтрализации разбавленной серной кислоты (8) Накопительная емкость для разбавленной серной кислоты рассчитана на загрузку примерно 30 м 3 Контролируемая норма подачи позволяет удалять 60-80% разбавленной серной кислоты со скоростью около 85 кг/мин (рассчитано на удаление 75% жидкости) Затем разбавленная серная кислота возвращается в накопительную емкость для разбавленной серной кислоты (4) для повторного использования Твердая фаза под действием винтового пресса спрессовывается, затем распыляется и подается на вторичный винтовой пресс (5В) с помощью смешивающего шнекового транспортера с водным впуском, чтобы промыть материал при его движении ко вторичному винтовому прессу (5В) Загрузка 132 кг/мин (8 час/сут, 5 сут/неделю) Выход Жидкость в емкость для разбавленной серной кислоты 85 кг/мин (8 час/сут, 5 сут/неделю) Твердые частицы на вторичный винтовой пресс 47,2 кг/сут, 5 сут/неделю) Спецификация Первичный винтовой пресс сконструирован из антикоррозийных материалов и должен иметь примерно 10-минутное время удержания Требуется удалить не менее 60% жидкости Вторичный винтовой пресс (5В) Описание После нейтрализации сырье передается с первичного винтового пресса (5А) на вторичный винтовой пресс со скоростью 47,2 кг/мин Из емкости для воды (29В) подается вода на шнековый транспортер со скоростью 85 кг/мин и смешивается с твердой фазой, поступающей с первичного винтового пресса (5А) Смешивание твердой фазы с водой позволяет удалить остаточную серную кислоту из твердого материала Вторичный винтовой пресс сдавливает смесь, удаляя 60-80% воды со скоростью около 85 кг/мин Затем вода возвращается в емкость для воды (29В) Вторичный винтовой пресс прессует твердую фазу, которая затем распыляется и подается на сушку (6) Загрузка Рецитируемая разбавленная кислота 85 кг/мин (8 час/сут, 5 сут/неделю) Свежеприготовленная разбавленная кислота 16,3 кг/мин (8 час/сут, 5 сут/неделю) Свежая вода 24,5 кг/мин (8час/сут, 5сут/неделю) Выход Поступление жидкости в камеру предварительной обработки (3) 115 кг/мин (8 час/сут, 5 сут/неделю) Поступление жидкости в емкость для разбавленной серной кислоты/емкость нейтрализации известью (8) 12,5 кг/мин (8 час/сут, 5 сут/неделю) Спецификация Накопительная емкость для разбавленной серной кислоты выполнена из кислотоустойчивого, премиум/изопластика с верхними и боковыми подходами и лестницей с эпоксидным покрытием без кабины Вместимость емкости для разбавленной серной кислоты равна 30 м3 Первичный винтовой пресс (5А) Описание Нейтрализованное сырье выгружается на первичный винтовый пресс со скоростью 132 кг/мин из камеры предварительной обработки (3) Загрузка Твердая фаза после первичного винтового пресса (5А) 47,2 кг/мин (8 час/сут, 5 сут/неделю) Вода из емкости для воды (29В) 85 кг/мин (8 час/сут, 5 сут/неделю) Выход Поступление твердой фазы на сушку (6) 47,2 кг/мин (8 час/сут, 5 сут/неделю) Вода в емкость для воды (29В) 85 кг/мин (8 час/сут, 5 сут/неделю) Спецификация Вторичный винтовой пресс выполнен из антикоррозийных материалов и должен иметь примерно 10-минутное время удержания Требуется удалить не менее 60% жидкости Сушка (6) Описание Материал поступает со скоростью примерно 47,2 кг/мин со вторичного винтового пресса (5В) с содержанием влаги примерно 30-50% Пропускная способность сушки 4,00 тонны/час, выходящий продукт содержит около 5-10% влаги Сухой материал имеет легкую пушистую консистенцию Затем высушенный материал пневматически подается в накопительную емкость обработки сырья (7) Загрузка 15 41971 Твердые частицы от вторичного винтового пресса (5В) 47,2 кг/мин (8 час/сут, 5 сут/неделю) Выход Твердые частицы в накопительную емкость обработки сырья (7) 20,4 кг/мин (8 час/сут, 5 сут/неделю) Потеря жидкости при сушке 27 кг/мин (8 час/сут, 5 сут/неделю) Раствор из накопительной емкости для разбавленной серной кислоты (6) 12,5 кг/мин (8 час/сут, 5 сут/неделю) Известь из емкости для извести (9) 463 кг извести вручную загружается в емкость раз в неделю Хотя все 463 кг вносятся однократно, в среднем известь добавляется по 0,95 кг/мин (8 час/сут, 1 нерабочий день в неделю) Выход Раствор на ременный пресс для гипса (10) 65 кг/мин (8 час/сут, 1 нерабочий день в неделю) Спецификация Премиум/изопластик, верхний и боковой подходы для людей, лестница с эпоксидным покрытием (без кабины), емкость 30 м3, с номинальным внутренним диаметром 3,15 м и высотой 4,9 м, плоское дно с не менее чем четырьмя уплотнениями и подъемными опорами Емкость для извести (9) Описание Эта емкость содержит известь для периодической нейтрализации и поглощения тяжелых металлов, из разведенной серной кислоты Известь, сухая или суспендированная, вручную подается в емкость для нейтрализации разбавленной серной кислоты (8) с примерной скоростью 0,95 кг/мин (463 кг/неделю) Загрузка Известь по мере необходимости Выход Известь в емкость для нейтрализации разбавленной серной кислоты (8) 463 кг сухой извести вручную подается в емкость для нейтрализации разбавленной серной кислоты (8) раз в неделю Хотя все 463 кг вносятся однократно, в среднем известь добавляется по 0,95 кг/мин (8 час/сут, 1 нерабочий день в неделю) Спецификация Если известь закупается большим объемом, емкость принимает 680 кг/мин сухой извести, загружаемой по наклонному желобу Если закупается в мешках, то емкость очищается, а мешки с сухой известью складируются на поддонах Ременный пресс для гипса (10) Описание Жидкость закачивается насосом из емкости для нейтрализации разбавленной серной кислоты (8) на ременный пресс для гипса со скоростью 65 кг/мин Гипс отделяется от нейтрализованной жидкости и подается в емкость со скоростью 1,77 кг/мин Нейтрализованная жидкость перекачивается со скоростью 62 кг в накопительную емкость для нейтрализованной воды (11) Загрузка Раствор из емкости для нейтрализованной разбавленной серной кислоты (8) 65 кг/мин (8 час/сут, 1 нерабочий день в неделю) Выход Гипс 1,77 кг/мин (8 час/сут, 1 нерабочий день в неделю) Вода в накопительную емкость для нейтрализованной воды (11) 63 кг/мин (8 час/сут, 1 нерабочий день в неделю) Спецификация Ременный пресс высокого давления с зажимными роллерами для удаления воды из нейт Спецификация Пропускная способность - 4,00 тонны в час Поддержание параметров, в соответствии с проектными требованиями к воздуху, температуре и времени остановки, для соблюдения норм качественной сушки и охлаждения Подача воздуха контролируется с помощью многолопастных вентиляторов, воздушных шлюзов и внутреннего воздухопровода Сотканный или прорезной плоский фартук, приспособленный для производимой смеси Стандартная конструкция (пищевое качество не требуется) Двухходовая конструкция с зональным, полностью контролируемым высушиванием и смешиванием продукта для однородности и контроля потери тепла Накопительная емкость для обработанного сырья (7) Описание Обработанное сырье пневматически подается из сушки (6) в накопительную емкость со скоростью 20,4 кг/мин Емкость рассчитана на загрузку 25 тонн сырья (примерно на 2,5 сут работы) Материал дозируют в систему гидролиза (12) с точной скоростью 12,5 кг/мин Загрузка Твердая фаза из сушки (6), 20,4 кг/мин (8 час/сут, 5 сут/неделю) Выход Твердая фаза в систему гидролиза (12) 12,5 кг/мин (24 час/сут, 5 сут/неделю, чередуя одночасовой процесс с одночасовой остановкой) Спецификация Накопительная емкость для обработанного сырья выполнена из 3 мм сварных листов кислотоустойчивой стали и вмещает запас сырья примерно на 2,5 сут (при стандарте сырья 240 кг/м3) Вместимость может меняться в зависимости от плотности сырья в накопительном бункере Накопительный бункер поддерживает уровень влажности 5%-10%, требуемый для сырья Емкость для нейтрализации разбавленной серной кислоты (8) Описание Тяжелые металлы и частицы оседают на дно накопительной емкости для разбавленной серной кислоты (4) Разбавленная серная кислота (1-2%) вместе с примесями подается со дна накопительной емкости для разбавленной серной кислоты (4) в емкость для нейтрализации разбавленной серной кислоты со скоростью 12,5 кг/мин За неделю раствор кислоты с примесями обрабатывается 463 кг извести Известь реагирует с кислотой, поглощая тяжелые металлы и образуя гипс Жидкость подается на ременный пресс для гипса (10) со скоростью 65 кг/мин Загрузка 16 41971 Спецификация Установка гидролиза оснащена желобом для предотвращения утечки Камера выполнена из кислотоустойчивых материалов и имеет антикоррозийные уплотнения Загружаемый материал имеет 10-минутную выдержку в устройстве для проведения гидролиза, чему соответствует длина установки примерно 4,6 м Установка гидролиза имеет примерную вместимость 25,2 кг/мин Две емкости для проваривания (13) Описание Емкости действуют независимо друг от друга Они выполнены из полиэтиленовых полимеров и вмещают около 4,75 м3 каждая (около 1,8 м в диаметре до 2 м в высоту) Каждая емкость оснащена мешалками, температура поднимается до 95-99°С, примерного значения, необходимого для проведения реакции Каждая емкость покрыта полиуретановой изоляцией, толщина слоя которой составляет 51 мм, для сведения к минимуму потерь тепла Гидролизованный материал помещают в 3 м3 воды, нагретой до 88°С Вода поступает в емкость для проваривания от нагревателя воды (32) со скоростью 50,4 кг/мин (50,3 дм 3 /мин) Загрузка материалов в емкость для проваривания осуществляется в пропорции 2-4 части воды, одна часть 70% серной кислоты и одна часть сырья Время нахождения в емкости для проваривания - 2 часа, еще 1 час на загрузку и 1 час на выгрузку Задачей двухчасового пребывания в емкости является дальнейшее разрушение сырья и превращение целлюлозы в сахара После двух часов содержимое переводится в емкость № 1 (14) со скоростью 75,7 кг/мин После опустошения емкость становится готовой к приему материала из установки гидролиза (12) рализованнои смеси и отделения воды от гипса Содержание воды в продуїсге около 50% Накопительная емкость для нейтрализованной воды (11) Описание Отфильтрованная жидкость из емкости для воды (29А) и ременного пресса для гипса (10) направляется в накопительную емкость для нейтрализованной воды, когда требуется поддержать баланс разведенной серной кислоты, необходимой для процесса предварительной обработки Вместимость накопительной емкости для нейтрализованной воды составляет 11,3 м3 Загрузка Вода из ременного пресса для гипса (10) 62 кг/мин (8 час/сут, 1 нерабочий день в неделю) Вода из емкости для воды (29А) 12 кг/мин (8 час/сут, 5 сут/неделю) Выход Вода в накопительную емкость для разведенной серной кислоты (4) 24,5 кг/мин (8 час/сут, 5 сут/неделю) Спецификация Изофгалевый полимер, верхний и боковой подходы к емкости, лестница с эпоскидным покрытием (без камеры), размер, позволяющий вместить 30 м3 при номинальном внутреннем диаметре 2,3 м и высоте 3 м Дно плоское с, по меньшей мере, четырьмя утолщениями и подъемными опорами Установка гидролиза (12) Описание Установка гидролиза предназначена для деструкции твердого сырья на целлюлозу и гемицеллюлозу Сырье дозированно подается из накопительной емкости (7 или 1В) со скоростью 12,5 кг/мин Концентрированная серная кислота (70%) автоматически впрыскивается в устройство для гидролиза со скоростью 12,5 кг/мин из емкости для концентрированной серной кислоты (30) В непрерывной системе подачи сырье и кислота постоянно смешиваются за постоянное время около 10 мин Два материала образуют гель, который поступает из устройства для гидролиза со скоростью 25,2 кг/мин в емкости для проваривания (13) Устройство для гидролиза автоматически промывается 88°С водой под напором, при этом также происходит перемещение сохранившегося остатка в емкость для проваривания (13) За 1 час работы установки гидролиза заполняется одна емкость для проваривания В течение последующего часа установка остается незадействованной до возобновления процесса и заполнения второй емкости для проваривания Загрузка Гель из установки гидролиза (12) 25,2 кг/мин (24 час/сут, 5 сут/неделю, чередуя одночасовой процесс с одночасовой остановкой) Вода из нагревателя для воды (32) 50,4 кг/мин (24 час/сут, 5 сут/неделю, чередуя одночасовой процесс с одночасовой остановкой) Выход Жидкий продукт в емкость № 1 (14) 75,7 кг/мин (24 час/сут, 5 сут/неделю, чередуя одночасовой процесс с одночасовой остановкой) Спецификация 1,8 м (внутренний размер) х 2 м (высота), изопластик, вогнутое дно, стальные опоры для 610 мм зазора, фланцевый верх с крышкой на болтах 457 мм QA подходы для людей, устройство для поддержки стальной мешалки, индикатор нагрева для поддержания температуры 88 °С, полиуретановая изоляция толщиной 51 мм Емкость № 1 (14) Описание Содержимое из обеих емкостей для проваривания (13) перегружается в емкость № 1 со скоростью 75,7 кг/мин в течение одного часа После 2 часов пребывания в емкости для проваривания (13) - 1 час задержки между загрузками емкости № 1 Емкость позволяет остудить материал и подготавливает емкость для проваривания к заг Загрузка Сырье из накопительных емкостей (7 или 1В) 12,5 кг/мин (24 час/мин, 5 сут/неделю, чередуя одночасовой процесс с одночасовой остановкой) Концентрированная серная кислота из накопительной емкости для концентрированной серной кислоты (30) 12,6 кг/мин (24 час/сут, 5 сут/неделю, чередуя одночасовую обработку с одночасовой остановкой) Выход Гель в емкость для проваривания (13) 25,2 кг/мин (24 час/сут, 5 сут/неделю, чередуя одночасовой процесс с одночасовой остановкой) 17 41971 рузке нового материала Емкость имеет вместимость 2268 дм3, сделана из полиэтилена и не имеет изоляции Емкость рассчитана на разгрузку за счет вытекания равномерного потока со скоростью 37,8 кг/мин на фильтр-пресс (15) Загрузка Жидкость из емкости для проваривания (13) 75,7 кг/мин (24 час/сут, 5 сут/неделю, чередуя одночасовой процесс с одночасовой остановкой) Выход Жидкость на фильтр-пресс (15) 37,7 кг/мин (24 час/сут, 5 сут/неделю) Спецификация 1067 мм (внутренний размер) х 2083 мм(высота), изопластик, дно в виде 30° конуса, стальные опоры для 610 мм запора, купольная (закрытая) крышка с 457 мм люком Плоское дно с, по меньшей мере, четырьмя утолщениями и подъемными стойками Фильтр-пресс (Ссылка 15) Описание Материал из емкости № 1 (14) перекачивается на фильтр-пресс со скоростью 37,7 кг/мин Мембранный фильтр-пресс используется для удаления суспендированных твердых частиц из жидкой смеси Полученная твердая фракция содержит 30-50% влаги и подается со скоростью 2,4 кг/мин в емкость для лигнина (А) для последующей промывки Жидкая фракция перекачивается со скоростью 12,6 кг/мин в емкость для регенерации кислоты (16) Загрузка Жидкость из емкости № 1 (14) 37,7 кг/мин (24 час/сут, 5 сут/неделю) Выход Твердая фракция в емкость для лигнина (16) 2,4 кг/мин (24 час/сут, 5 сут/неделю) Жидкость в емкость для регенерации кислоты (16) 12,6 кг/мин (24 час/сут, 5 сут/неделю) Спецификация Мембранный фильтр-пресс для приема жидкости из расчета 37,7 кг/мин Оснащен пресс-рамой, PLC контрольной системой, поддонами, блоком мембранных пластин с коллектором автоматического контроля, включающего панель, провода и т д Накопительная емкость для регенерации кислоты (16) Описание С фильтр-пресса (15) жидкость закачивается в накопительную емкость для регенерации кислоты со скоростью 12,6 кг/мин Накопительная емкость для регенерации кислоты позволяет устройству для регенерации кислоты (17) работать круглосуточно 7 сут/неделю (стадия предварительной обработки и процесс гидролиза действуют 5 сут/неделю) Накопительная емкость для регенерации кислоты рассчитана на 71820 дм 3 (2 сут запас) жидкого продукта для устройства по регенерации кислоты (17) Накопительная емкость такого размера обеспечивает работу устройства по регенерации кислоты (17) в выходные дни недели Жидкий продукт перекачивается по трубам в устройство для регенерации кислоты (17) со скоростью 25,1 кг/мин Загрузка Жидкость из фильтр-пресса дм3/мин (24 час/сут, 5 сут/неделю) (15) Выход Жидкость в устройство для регенерации кислоты (17) 25,1 кг/мин (24 час/сут, 7 сут/неделю) Спецификация 3581 мм (внутренний размер) х 7366 мм (высота), изопластик, верхний и боковой подходы для людей, лестница с эпоксидным покрытием (без кабины) Плоское дно с, по меньшей мере, четырьмя уплотнениями и подъемными стойками Устройство для регенерации кислоты (17) Описание Жидкости из накопительной емкости для регенерации кислоты (16) закачиваются в устройство для регенерации кислоты со скоростью 25,1 кг/мин Вода также перекачивается в устройство для регенерации кислоты из емкости для воды (29А) со скоростью 53,5 кг/мин В устройстве для регенерации кислоты выделяется около 96-99% серной кислоты и около 92-99% Сахаров, которые разделяются на два самостоятельных потока Раствор серной кислоты (на этой стадии его концентрация составляет 5%) заканчивается со скоростью 52,3 кг/мин в испаритель (18) Если проводится предварительная обработка, раствор кислоты подается по трубам в накопительную емкость для разведенной серной кислоты (4) со скоростью 16,3 кг/мин и в испаритель со скоростью 36,3 кг/мин Раствор сахара (сконцентрированный до 9-12%) закачивается со скоростью 26,3 кг/мин в емкость № 2 (19) для последующего перенесения на фильтр обратного осмоса (20) Загрузка Жидкость из накопительной емкости для регенерации серной кислоты (16) 25,1 кг/мин (24 час/сут, 7 сут/неделю) Вода из емкости для воды (29А) 53,8 кг/мин, (24 час/сут, 7 сут/неделю) Выход Раствор сахара в емкость № 2 (19) 26,3 кг/мин (24 час/сут, 7 сут/неделю) Раствор кислоты в испаритель (18) 52,3 кг/мин (от 8 до 24 час/сут, 5 сут/неделю и 24 час/сут в выходные дни недели) На протяжении 8 часов предварительной обработки Загрузка Жидкость из накопительной емкости для регенерации кислоты (16)25,1 кг/мин (24 час/сут, 7 сут/неделю) Вода из емкости для воды (29А) 53,8 кг/мин (24 час/сут, 7 сут/неделю) Выход Раствор сахара в емкость (19) 26,3 кг/мин (24 час/сут, 7 сут/неделю) Раствор кислоты на испаритель (18) 36,3 кг/мин, (от 0 до 8 час, 5 сут/неделю) Раствор кислоты в накопительную емкость для разведенной серной кислоты (4) 16,3 кг/мин (от 0 до 8 час, 5 сут/неделю) Спецификация Ионообменная система рассчитана на обработку водного раствора, содержащего сахар и кислоту, в течение 24 час/сут, 7 сут/неделю Для этой цели пригодно оборудование Advanced Separation Technologies Incorporated, Lakeland, Florida (Модель № ISEP LC2000) Применяется сильно кислотная ионообменная смола (Fmex SC16G, раз 295 18 41971 мер частиц 310 микрон) фирмы Advanced Separation Technologies Испаритель (Ссылка 18) Описание Из системы для регенерации кислоты (17) раствор кислоты выкачивается со скоростью 52,3 кг/мин Вода выпаривается из раствора серной кислоты, восстанавливая первоначальную концентрацию серной кислоты, равную 70% Сконцентрированная серная кислота закачивается со скоростью 3,8 кг/мин в накопительную емкость для концентрированной серной кислоты (30) для повторного использования Выпаренная вода захватывается и конденсируется с помощью испарителя и перекачивается по трубам со скоростью 48,9 кг/мин в емкость для воды (29) для повторного использования в производстве Во время 8 часов процесса предварительной обработки задействованы следующие объемы 1) загрузка раствора кислоты 36,3 кг/мин, 2) выход концентрированной серной кислоты 2,6 кг/мин, 3) выход воды 33,8 кг/мин Загрузка Раствор кислоты из устройства по регенерации кислоты (17) 52,3 кг/мин (от 8 до 24 час, 5 сут/неделю и 24 час/сут в выходные дни недели) Выход Концентрированный раствор кислоты в накопительную емкость для концентрированной серной кислоты (30) 3,8 кг/мин (от 8 до 24 час/сут, 5 сут/неделю и 24 час/сут в выходные дни недели) Вода в емкость для воды (29) 48,9 кг/мин (от 8 до 24 час/сут, 5 сут/неделю и 24/сут в выходные дни недели) На протяжении 8 часов предварительной обработки Загрузка Раствор кислоты из устройства для регенерации кислоты (17) 36,3 кг/мин (от 0 до 8 час/сут, 5 сут/неделю) Выход Концентрированный раствор серной кислоты в накопительную емкость для концентрированной серной кислоты (30) 2,6 кг/мин (от 0 до 8 час, 5 сут/неделю) Вода в емкость для воды (29) 33,8 кг/мин (от 0 до 8 час, 5 сут/неделю) Спецификация Пластинчатый или эквивалентный ему испаритель для удаления воды от кислоты в потоке и восстановление концентрации серной кислоты минимум до 70% Емкость № 2 Описание Из устройства для регенерации кислоты (17) раствор сахара перекачивается по трубам со скоростью 26,3 кг/мин в емкость № 2 Емкость рассчитана на прием раствора, содержащего сахар и кислоту, из устройства для регенерации кислоты (17) и обеспечивает непрерывный поток раствора на фильтр обратного осмоса (20) Раствор сахара перекачивается по трубам из емкости (емкость 2268 дм3) на фильтр обратного осмоса со скоростью 26,3 кг/мин Загрузка Раствор сахара из устройства для регенерации кислоты (17) 26,3 кг/мин (24 час/сут, 7 сут/неделю) Выход Раствор сахара на фильтр обратного осмоса (20) 26,3 кг/мин (24 час/сут, 7 сут/неделю) Спецификация 1219 мм (внутренний размер)х 2032 мм (высота), изопластик, плоское дно, закрытая крышка, с 457 мм люком Плоское дно с, по меньшей мере, четырьмя уплотнениями и подъемными стойками Фильтр обратного осмоса (20) Описание Раствор сахара перекачивается из емкости № 2 (19) на фильтр обратного осмоса со скоростью 26,3 кг/мин Задача фильтра обратного осмоса заключается в увеличении концентрации сахара в растворе Фильтр увеличивает концентрацию сахара с 9% до, примерно, 15% (оптимальной концентрации сахара для ферментации) Раствор сахара перекачивается в устройство для аммония и поддержания рН со скоростью 15,4 кг/мин Проэкстрагированная вода закачивается в емкость для воды (29) со скоростью 10,9 кг/мин Загрузка Раствор сахара из емкости № 2 (19)26,3 кг/мин (24 час/сут, 7 сут/неделю) Выход Раствор сахара в устройство для аммиака и поддержания рН (21) 15,4 кг/мин (24 час/сут, 7 сут/неделю) Вода в емкость для воды (29), 10,9 кг/мин, (24 час/сут, 7 сут/неделю) Спецификация Нано-фильтрационная система разработана специально для концентрации раствора сахара и кислоты Устройство для аммиака и поддержания рН (21) Описание Устройство для аммиака и поддержания рН включает в себя емкость для аммония и внутренние инжекторы для подачи аммиака к раствору сахара Раствор сахара передается от фильтра обратного осмоса (20) в устройство для аммиака и поддержания рН со скоростью 15,4 кг/мин Точные количества аммиака автоматически впрыскиваются в раствор с примерной скоростью 0,02 кг/мин, при этом баланс рН тщательно контролируется Аммиак стабилизирует рН на величине около 6, создавая тем самым идеальную среду для дрожжей, при которой они могут потреблять сахара Процесс проходит идеально, если раствор поступает в устройство для высева дрожжей (22) со скоростью 15,4 кг/мин Загрузка Раствор сахара от фильтра обратного осмоса (20) 15,4 кг/мин (24 час/сут, 7 сут/неделю) Аммоний из накопительной емкости для аммония 0,45 кг/сут, 7 сут/неделю) Потребность в аммонии 220 кг/неделю Выход Раствор сахара и аммония в устройство для высева дрожжей (22) 15,4 кг/мин (24 час/сут, 7 сут/неделю) Спецификация Блок контроля объема для инжекции точных количеств аммония в поток сахара, воды и остаточной кислоты Блок включает датчики баланса рН для мониторинга баланса рН, контролируя 19 41971 ввод инжеісгором строго определенного количества аммония в поток Устройство для высева дрожжей (22) Описание Устройство для высева дрожжей представляет расположенное сверху устройство, схожее с устройством для аммония и поддержания рН (21) Устройство для высева дрожжей состоит из емкости для дрожжей и расположенного внутри инжектора для впрыскивания дрожжей в раствор сахара и аммония Раствор сахара перекачивается в устройство для высева дрожжей со скоростью 15,4 кг/мин из устройства для аммония и поддержания рН (21) Точное количество дрожжей автоматически впрыскивается в раствор с примерной скоростью 0,39 кг/мин Процесс проходит идеально, если раствор поступает со скоростью 15,9 кг/мин в емкость № 3 (23) Загрузка Раствор сахара, аммиака, дрожжей перекачивается из емкости № 3 (23) в емкость для ферментации со скоростью 31,6 кг/мин Емкость для ферментации обладает вместимостью 24605 дм 3 После наполнения емкости смесь нагревается до 33-36°С для начала ферментационной реакции Во время ферментации из сахара за счет жизнедеятельности дрожжей образуется этанол После начала реакции тепло будет поддерживаться за ее счет Змеевик для охлаждения (27) используется для достижения температуры смеси около 3336°С и тем самым препятствует перегреву Примерно через 48 часов из емкости для ферментации раствор ферментированной бражки перекачивается на фильтр для дрожжей и емкость для перегонки (25) со скоростью 190,6 кг/мин в течение примерно 2 часов Затем емкость для ферментации отмывается паром и приготавливается для следующей загрузки Раствор сахара и аммиака из устройства для аммиака и поддержания рН (21) 15,4 кг/мин (24 час/сут, 7 сут/неделю) Дрожжи из емкости для дрожжей 0,39 кг/мин (24 час/сут, 7 сут/неделю) Потребность в свежеприготовленных дрожжах еще не определена Если все дрожжи будут возвращены с помощью фильтра для дрожжей (25), потребуется очень небольшое количество вновь приготовленных дрожжей Выход Раствор, содержащий сахар, аммиак, дрожжи в емкость № 3 (23) 15,9 кг/мин (24 час/сут, 7 сут/неделю) Спецификация Блок контроля объема впрыскиваемых точных количеств дрожжей в поток сахара и воды для ферментации Вместимость 3780 дм3, 1829 мм (внутренний размер) х 1676 мм (высота), изопластик, плоское дно, закрытая крышка, лестница, покрытая эпокситом (без кабины) Емкость № 3 (23) Описание Раствор сахара, аммиака, дрожжей перекачивается в емкость №3 из устройства для высева дрожжей (22) со скоростью 15,9 кг/мин Емкость рассчитана на хранение 11400 дм 3 раствора Объем емкости позволяет заполнить его содержимым емкость для ферментации (24) за 12 часов Раствор перекачивается из емкости № 3 в емкость для ферментации (24) со скоростью 31,6 кг/мин в течение 12 час Загрузка Раствор сахара, аммиака, дрожжей из устройства для высева дрожжей (22) 15,9 кг/мин (24 час/сут, 7 сут/неделю) Выход Раствор сахара, аммиака, дрожжей в емкость для ферментации (24) 31,6 кг/мин (12 час/сут, 7 сут/неделю) Спецификация Вместимость 11400 дм3, 2286 мм (внутренний размер) х 3073 мм (высота), премиум/изопластик, покрытый Nexus, включая 610 мм боковые и верхние подходы для людей и лестницу с эпоксидным покрытием (без кабины) Три емкости для ферментации (24) Описание Загрузка Раствор сахара, аммиака, дрожжей из емкости № 3 (23) 31,6 кг/мин (12 час/сут, 7 сут/неделю) Выход Раствор ферментированной бражки на фильтр для дрожжей и в емкость для перегонки (25) 190,6 кг/сут, 7 сут/неделю) Спецификация Вместимость 24605 дм3, 3150 мм (внутренний размер) х 3353 мм (высота), изопластик, плоское дно, закрытый верх 610 мм, боковой и верхний подходы для людей и лестница с эпоскидным покрытием (без кабины) Фильтр для дрожжей и емкость для перегонки (25) Описание Фильтр для дрожжей и емкость для перегонки оснащены фильтром-ловушкой для захвата дрожжей и их возвращения в устройство для засева дрожжей (22), а также емкостью для перегонки для регуляции поступления потока на разделительную колонну (26) и обеспечения быстрого освобождения емкости для ферментации (24) (около 2 час) Раствор ферментированной бражки перекачивается из емкости для ферментации (24) на фильтр для дрожжей со скоростью 190,6 кг/мин Фильтр-ловушка удаляет дрожжи из ферментированной бражки и закачивает дрожжи в устройство для высева дрожжей (22) со скоростью 4,6 кг/мин Оставшийся раствор ферментированной бражки перекачивается в емкость для перегонки со скоростью 186 кг/мин Фильтр для дрожжей и емкость для перегонки регулируют подачу раствора ферментированной бражки на разделительную колонну (26) со скоростью 15,4 кг/мин Загрузка Ферментированная бражка из емкости для ферментации (23) 190,6 кг/мин (2 час/сут, 7 сут/неделю) Выход Дрожжи в устройство для высева дрожжей (22) 4,6 кг/мин (2 час/сут, 7 сут/неделю) Ферментированная бражка на разделительную колонну (26) 15,4 кг/мин (21 час/сут, 7 сут/неделю) Спецификация Вместимость 24605 дм3, 3150 мм (внутренний размер) х 279 мм (высота), изопластик, плоское дно, закрытый верх 610 мм, верхний и боковой 20 41971 Этанол, предназначенный для использования в качестве топлива, содержит менее 0,5% воды Поток пара должен быть 453,6 кг/час Змеевик для охлаждения (27) Описание Змеевик для охлаждения является основой теплообменника, предназначен для нагрева и удаления тепла из емкости для ферментации (24) Змеевик забирает тепло пара от бойлера, что позволяет начать ферментацию После начала реакции змеевик для охлаждения забирает холодную воду из бассейна для отвода тепла от емкости для ферментации Змеевик для охлаждения поддерживает температуру 36°С в емкости для ферментации (21) Загрузка Вода из бассейна по мере необходимости (24 час/сут, 7 сут/неделю) Пар от бойлера 50 фунтов psigf?) по мере необходимости Выход Вода в бассейн по мере необходимости (24 час/сут, 7 сут/неделю) Пар к бойлеру 50 фунтов psigf?) по мере необходимости Спецификация Потребности в воде для змеевика для охлаждения удовлетворяются по мере необходимости Поток пара от бойлера на змеевик для охлаждения обеспечиваются по мере необходимости Емкость для этанола (28) Описание Этанол от разделительной колонны (26) перекачивается в емкость для этанола со скоростью 2,1 кг/мин (рассчитывая в качестве стандарта на сухое сырье, из которого получается 379 дм3/гонну) Емкость для этанола освобождается каждую неделю в цистерну с примерной скоростью 154 кг/мин Все накопительные цистерны соответствуют ASME и соответствуют всевозможным государственным и местным стандартам, а также требованиям к промышленности, например, ЕРА (Агентство по охране природы) и всех других природоохранных учреждений Загрузка Этанол от разделительной колонны (26) 2,1 кг/мин (24 час/сут, 7 сут/неделю) Выход Этанол в цистерну 154 кг/мин (2 час/сут, 1 раз в неделю) Спецификация 3150 (внутренний размер) х 4089 мм (высота), премиум 470, изопластик, плоское дно, закрытый верх, боковой и верхний подходы для людей, лестница с эпоксидным покрытием Плоское дно с по меньшей мере четырьмя уплотнениями и подъемными опорами Емкость для воды (29А) Описание Чистая вода, используемая для процесса производства этанола, процесс предварительной обработки и при основном производстве хранится в емкостях для воды Вода перекачивается на разные цели по потребностям Примеры подачи воды следующие Загрузка подходы для людей и лестница с эпоксидным покрытием (без кабины) Разделительная колонна (26) Описание Ферментированная бражка перекачивается с фильтра для дрожжей и емкости для перегонки на разделительную колонну со скоростью 15,4 кг/мин Разделительная колонна принимает ферментированную бражку, содержащую 12-14% этанола (по объему), и концентрирует этанол до 99,7% (по объему) На первом этапе разделительного процесса этанол концентрируется до примерно 94% (по объему) На втором этапе практически вся вода удаляется с помощью осушителя Обычное разделение применяется на первом этапе обезвоживания колонны Пар, содержащий 94% этанола и 6% воды, полученный на стадии разделения, затем пропускается через колонну с молекулярными ситами, где вода адсорбируется на поверхности материала молекулярных сит Когда материал молекулярного сита насыщается водой, его регенерируют путем просушивания потоком горячего азота Разделительная колонна состоит из перегонного куба для бражки, осушительной колонны и загрузчика Для данного конкретного применения осушительная колонна используется для обеспечения 60% тепла, требуемого для перегонного куба Устройство выполнено таким образом, чтобы перегонный куб и осушительная колонна работали независимо друг от друга Этанол перекачивается из разделительной колонны в емкость для этанола (28) со скоростью 2,1 кг/мин (из расчета стандартного выхода 379 дм3/гонну сухого сырья) Выход этанола меняется от 227 до 254 дм 3 на тонну сухого сырья, в зависимости от качества применяемого сырья Остаток после разделительной колонны закачивается в накопитель в ожидании его продажи в качестве корма для скота Вода из раствора упаривается со скоростью 12,7 кг/мин В дальнейшем выпаренная вода может быть собрана и сконденсирована для повторного использования Загрузка Ферментированная бражка из фильтра для дрожжей и емкости для перегонки (25) 15,4 кг/мин (24 час/сут, 7 сут/неделю) Выход Этанол в емкость для этанола (28) 2,1 кг/мин (24 час/сут, 7 сут/неделю) Остаток в накопитель 0,68 кг/мин (24 час/сут, 7 сут/неделю) Потеря воды при упаривании 12,7 кг/мин (24 час/сут, 7 сут/неделю) Спецификация Разделительная колонна состоит из следующего оборудования дегазирующий конденсор, дегазирующий кипятильнику основания колонны, подогреватель для загружаемого материала, перегонный куб для бражки, осушительная колонна, конденсор/кипятильник, итоговый конденсор, конденсер, приемник, вентильный конденсер, погрузчик, выделительная колонна, кипятильник и охладитель этанола Максимальная загрузка 34 дм3/мин Размер 16 дюймовая (406,4 мм) отпарная секция и ректификатор 21 41971 Вода от фильтра обратного осмоса (20) 10,9 кг/мин (24 час/сут, 7 сут/неделю) Вода от испарителя (18) 33,8 кг/мин (от 0 до 8 час, 5 сут/неделю) Вода от испарителя (18) 48,9 кг/мин (от 8 до 24 час в выходные дни в конце недели) Подготовка воды 185232 кг/неделю Выход Вода в накопительную емкость для нейтрализованной воды (11) 12 кг/мин (8 час/сут, 5 сут/неделю) Вода в нагреватель для воды (32) 50,4 кг/мин (24 час/сут, 5 сут/неделю, чередуя одночасовой процесс с одночасовой остановкой) Вода в устройство для регенерации кислоты (17) 53,5 кг/мин (24час/сут, 7 сут/неделю) Спецификация 3581 мм (внутренний размер) х 9627 мм (высота), изофталиевая смола, верхние и боковые 610 мм подходы для людей, лестница с эпоксидным покрытием и кабиной Плоское дно с не менее чем четырьмя уплотнениями и подъемными опорами Примерная вместимость емкости 58880 дм 3 Емкость для воды (29В) Описание Вода, циркулирующая в процессе предварительной обработки, хранится в емкости для воды (29В) Вода используется для удаления всех следов тяжелых металлов и кислоты, освободившейся после предварительной обработки сырья Вода перекачивается на вторичный винтовой пресс (5В) со скоростью 85 кг/мин Затем вода возвращается от вторичного винтового пресса со скоростью 85 кг/мин Периодически может возникать потребность в нейтрализации воды примерно 9,1 кг извести Тестирование определяет точное число дней между нейтрализациями Загрузка Вода от вторичного винтового пресса (5В) 84,8 кг/мин (8 час/сут, 5 сут/неделю) Выход Вода на вторичный винтовой пресс (5В) 84,8 кг/мин (8 час/сут, 5 сут/неделю) Спецификация (11356 дм3) 2286 мм (внутренний размер) х 3073 мм (высота), премиум/изопластик с покрытием Nexus, включая 610 мм, боковой и верхний подходы для людей и лестницу с эпоксидным покрытием (без кабины) Плоское дно с не менее чем четырьмя утолщениями и подъемными опорами Накопительная емкость для концентрированной серной кислоты (30) Описание Накопительная емкость для концентрированной серной кислоты служит накопительной емкостью для 70% концентрированной серной кислоты, применяемой в производстве Емкость принимает концентрированную кислоту от испарителя (18) со скоростью 2,6 кг/мин в течение 8 час работы устройства для предварительной обработки и со скоростью 3,8 кг/мин в течение оставшихся 16 час процесса и в выходные дни Из накопительной емкости для концентрированной серной кислоты концентрированная серная кислота перекачивается в устройство для гидролиза (12) со скоростью 12,5 кг/мин, чередуя одночасовое перекачивание и одночасовую остановку Накопительная емкость для концентрированной серной кислоты соответствует ASME и соответствует всевозможным государственным и местным стандартам а также требованиям к промышленности, например, ЕРА (Агентство по охране природы) и всех других природоохранных учреждений Согласно кодам и правилам устанавливается 110% барьерная емкость, чтобы предотвратить выброс материала Загрузка Концентрированная серная кислота из испарителя (18) 2,6 кг/мин (от 0 до 8 час, 5 сут/неделю) Концентрированная серная кислота из испарителя (18) 3,8 кг/мин (от 8 до 24 час, 5 сут/неделю и в выходные дни) Приготовление новой порции серной кислоты 10215 кг/неделю Выход Концентрированная серная кислота в устройство для гидролиза (30) 12,5 кг/мин (24 час/мин, 5 сут/неделю, чередуя одночасовой процесс с одночасовой остановкой) Спецификация 3150 мм (внутренний размер) х 5055 мм (высота), премиум/изопластик, верхний и боковой подходы для людей, лестница с эпоксидным покрытием и кабина Примерная вместимость емкости 40 м3 Накопительная емкость для сточной воды (факультативная) (31) Описание Городские сточные воды или нечистоты могут использоваться в качестве замены для воды и вносятся в емкости для проваривания (13) Все бактерии и болезнетворные микроорганизмы разрушаются серной кислотой и высокой температурой (выше 93 °С) Любые мелкие твердые частицы, присутствующие в сточной воде, не снижают теплотворную способность лигнина Высокое содержание азотистых веществ в сточной воде является не только подкормкой для дрожжей, но также снижает необходимое для ферментации количество аммиака (источника азота) Сточная вода (если используется) перекачивается в нагреватель воды (32) со скоростью 50,4 кг/мин Загрузка Сточная вода из источника поступления поступает в требуемом объеме Если используется исключительно сточная вода без привлечения чистой воды, потребность в ней составляет 181440 кг/мин В целом скорость поступления может составлять величину 25,2 кг/мин (24 час/сут, 5 сут/неделю) Выход Сточные воды на нагреватель воды (32) 50,4 кг/мин (24 час/сут, 5 сут/неделю, чередуя одночасовую загрузку с одночасовой остановкой) Спецификация 3150 мм (внутренний размер) х 5055 мм (высота), изофталиевая смола, 610 мм верхний и боковой подходы для людей, лестница с эпоксидным покрытием (без кабины), плоское дно с не менее чем четырьмя уплотнениями и подъемные опоры Примерная вместимость емкости 39369 дм 3 Нагреватель воды (32) Описание Чистая вода из накопительной емкости для воды (29А) перекачивается в нагреватель воды со 22 41971 скоростью 50,4 кг/мин (если используется сточная вода, перекачка из накопительной емкости для сточной воды (31) происходит стой же скоростью) Вода нагревается до температуры примерно 88°С и перекачивается в емкость для прогревания (13) со скоростью 50,4 кг/мин, закачивая в течение 1 часа и останавливая на 1 час Загрузка Вода из накопительной емкости для воды (29А) или из накопительной емкости для сточной воды (31) 50,4 кг/мин (24 час/сут, 5 сут/неделю, чередуя одночасовую перекачку и одночасовую остановку) Выход Вода в емкость для прогревания 50,4 кг/мин (24 час/сут, 5 сут/неделю, чередуя одночасовую перекачку и одночасовую остановку) Спецификация Нагреватель воды закрытого типа, вертикальная ванна ASME 914 мм (диаметр) х 1321 мм (длина) для 8,8 кг/см2 с медным покрытием внутри и изолирующим кожухом Вместимость ванны 757 дм 3 Блок оснащен Р&Т клапаном сброса, датчиками давления и температуры, одностенным подогревателем с покрытием из цветных металлов, клапаном автоматического контроля пара, внутренним фильтром пара, конденсатной ловушкой и F&T Производительность составляет 3,8 м3/час 16°С - 88°С при избыточном давлении пара 7 кг/см2 Блок обеспечивает 3,8 м /час в непрерывном режиме и 757 дм 3 накопительной емкости при нерабочем режиме Емкость для лигнина (А) Описание Простая емкость, в которой напыляемый лигнин хранится до тех пор, пока материал вручную не транспортируется для промывки и нейтрализации С фильтр-пресса (15) лигнин удаляется со скоростью 2,4 кг/мин Лигнин вручную загружается на вторичный винтовой пресс (5В), где промывается и высушивается с помощью сушилки (6) с примерной скоростью 7,1 кг/мин После сушки лигнин, обладающий теплоемкостью от 13800 до 18400 кДж/кг, помещается в емкость для запаса топлива для бойлера (В) Загрузка Лигнин из фильтр-пресса (15) 2,4 кг/мин (24 час/сут, 5 сут/неделю, ручная операция) Выход Лигнин на вторичный винтовой пресс (5В) 7,1 кг/мин (от 8 до 16 час, 5 сут/неделю) Спецификация Переносные загрузочные бункеры, примерные размеры 1829 мм х 1524 мм, накопительная емкость около 5 м3 Емкость для запаса топлива для бойлера (В) Описание Простая накопительная емкость для хранения напыленного лигнина и древесных отходов и/или пластмассы, не содержащие хлора Смесь используется в качестве топлива для бойлера Лигнин подается транспортером со скоростью 7,1 кг/мин в емкость для запаса топлива для бойлера Скорость сжигания топлива в бойлере около 7,1 кг/мин, при этом образуется 1724 кг пара в час Загрузка Лигнин из сушки (6) 7,1 кг/мин (8 час/сут, 5 сут/неделю) Древесные отходы и пластмассы, не содержащие хлора, по мере необходимости (зависит от расхода лигнина) Выход Топливо для бойлера в бойлер (С) 7 2 кг/мин (24 час/сут, 7 сут/неделю) Спецификация Бункер для хранения топлива для бойлера, примерный размер 3048 мм х 3048 мм х 4877 мм, вместимостью около 12,8 м3 Бойлер (С) Описание Секционный бойлер используется для производства пара и горячей воды для системы Горячая вода и пар требуются для емкости для прогревания (13), для устройства для регенерации кислоты (17), для емкостей для ферментации (24) и для разделительной колонны (26) Установка для выработки пара потребляет максимум 431 кг/час лигнина/древесных отходов для производства около 1724 кг пара/час, освобождающегося при 8,8 кг/см2 Загрузка Топливо для бойлера из емкости для запаса топлива для бойлера (В) 7,2 кг/мин (24 час/сут, 7 сут/неделю) Выход Пар 1724 кг/час (24 час/сут, 7 сут/неделю) Спецификация Бойлер состоит из системы подачи топлива, тангенциальной топки, HRT емкостей под давлением, коллектор для механической пыли, создающий тягу вентилятор и труба, устройство для возврата конденсата и подачи воды, насос и система контроля, контрольная панель и система химической подачи, а также водоумягчитель Краткое содержание процесса переработки твердых отходов Процесс безотходной переработки твердых отходов, отходов из отстойников и автомобильных шин в полезные коммерческие продукты Процесс полностью замкнут, выбросы контролируются Вода после использования фильтруется и очищается, газы и пыль собираются и фильтруются Хотя в представленном примере приводится переработка 10 тонн в сутки, процесс легко может быть масштабирован до 50-1000 тонн в сутки Изменена может быть скорость потоков и/или количество часов, затрачиваемых на процесс в сутки Теперь, когда полностью представлено описание изобретения, специалисту ясно, что процесс может быть реализован с большим варьированием способов проведения операций, а также других параметров или любых их объединений без выхода за рамки данного изобретения 23 41971 СУХОЙ ГИПС Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03 24
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for producing ethanol of cellulose-containing waste (variants), a method for preparing glucose of cellulose-containing waste
Автори англійськоюCHIEFFALO RODGER, LIGHTSEY GEORGE R
Назва патенту російськоюСпособ производства этанола из целлюлозосодержащих отходов (варианты), способ получения глюкозы из целлюлозосодержащих отходов
Автори російськоюЧифало Роджер, Лайтсей Джордж Р.
МПК / Мітки
МПК: C12P 7/10, B09B 3/00, B09B 5/00, A23K 1/06, C12P 7/14
Мітки: глюкози, виробництва, одержання, целюлозовмісних, відходів, спосіб, варіанти, етанолу
