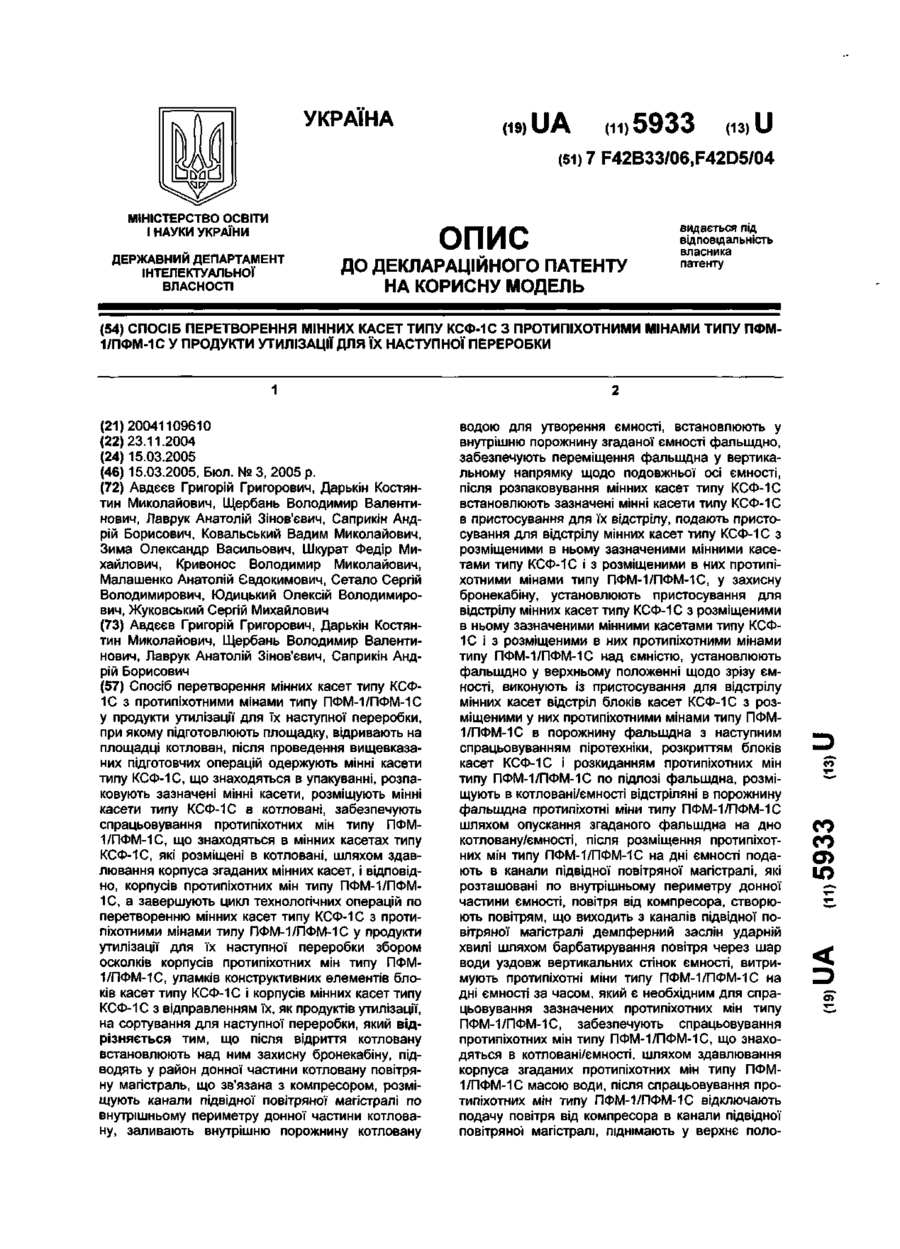

Спосіб перетворення мінних касет типу ксф-1с з протипіхотними мінами типу пфм-1/пфм-1с у продукти утилізації для їх наступної переробки

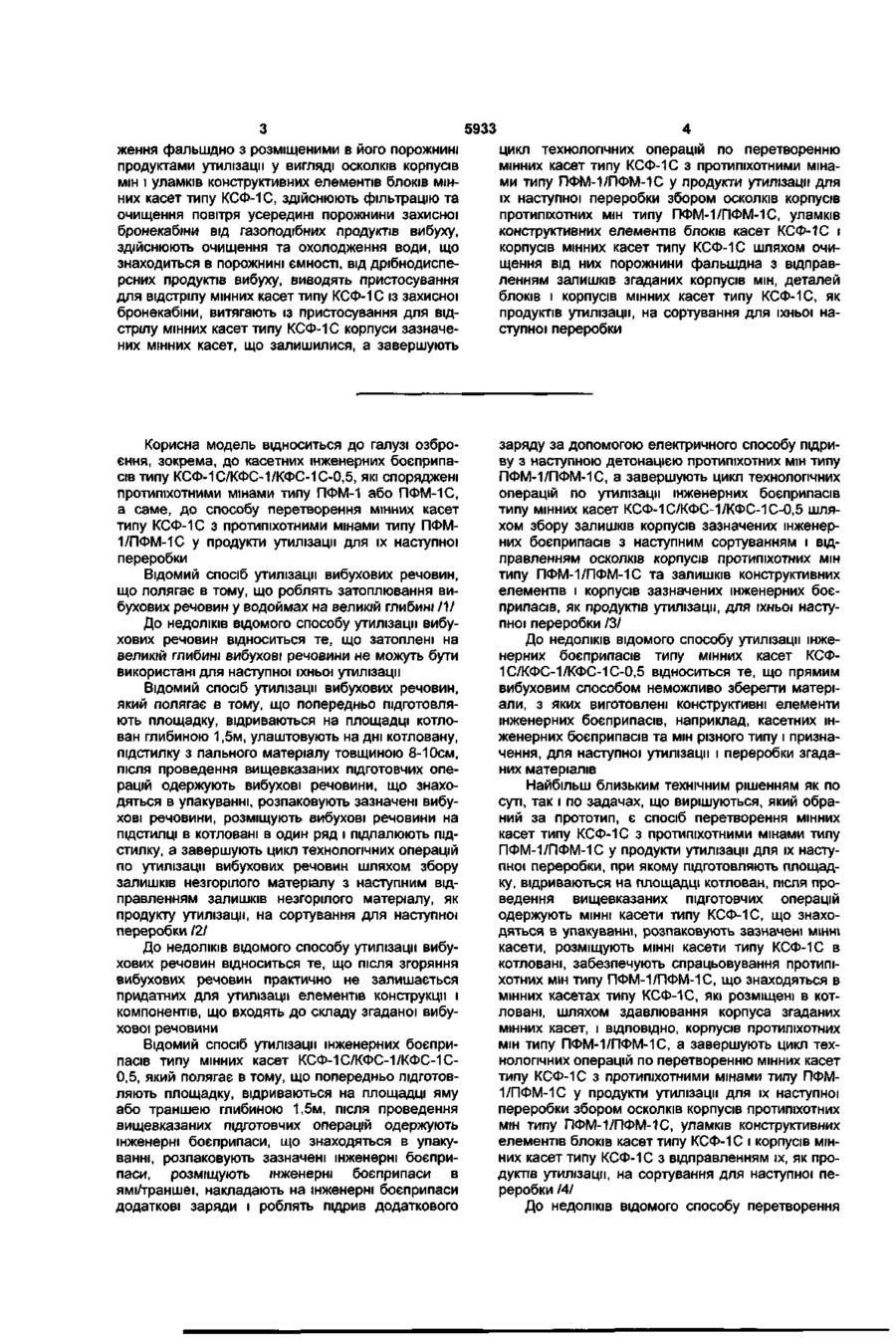

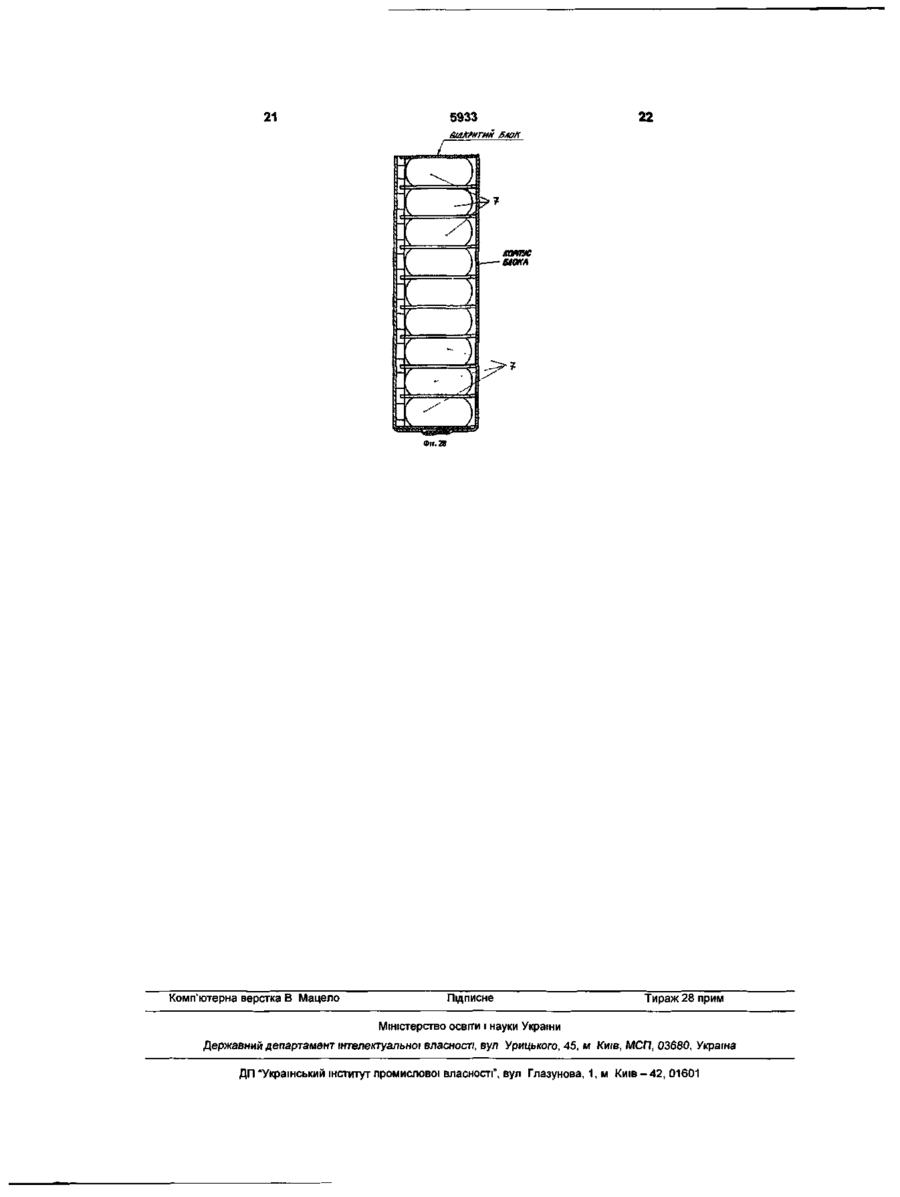

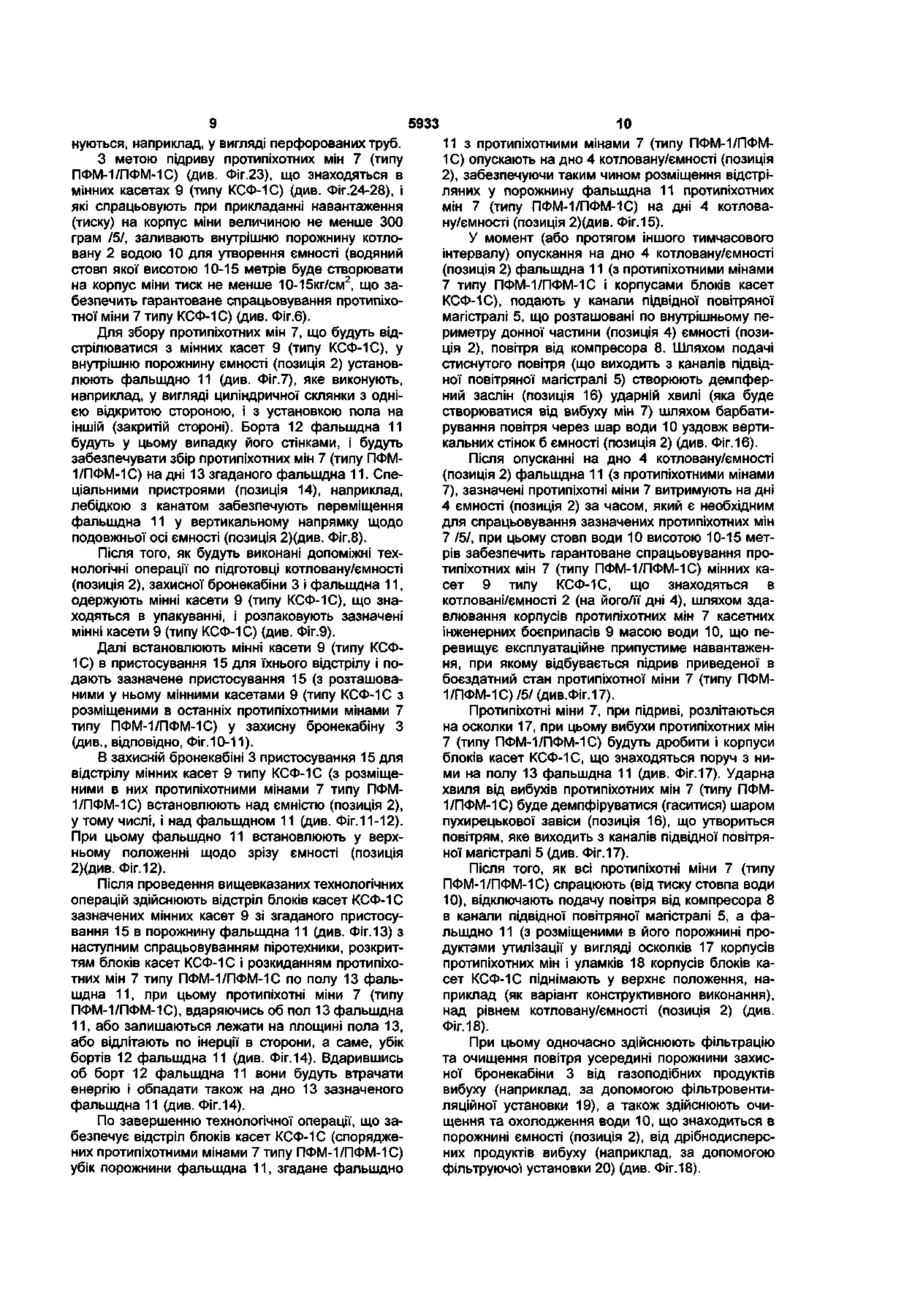

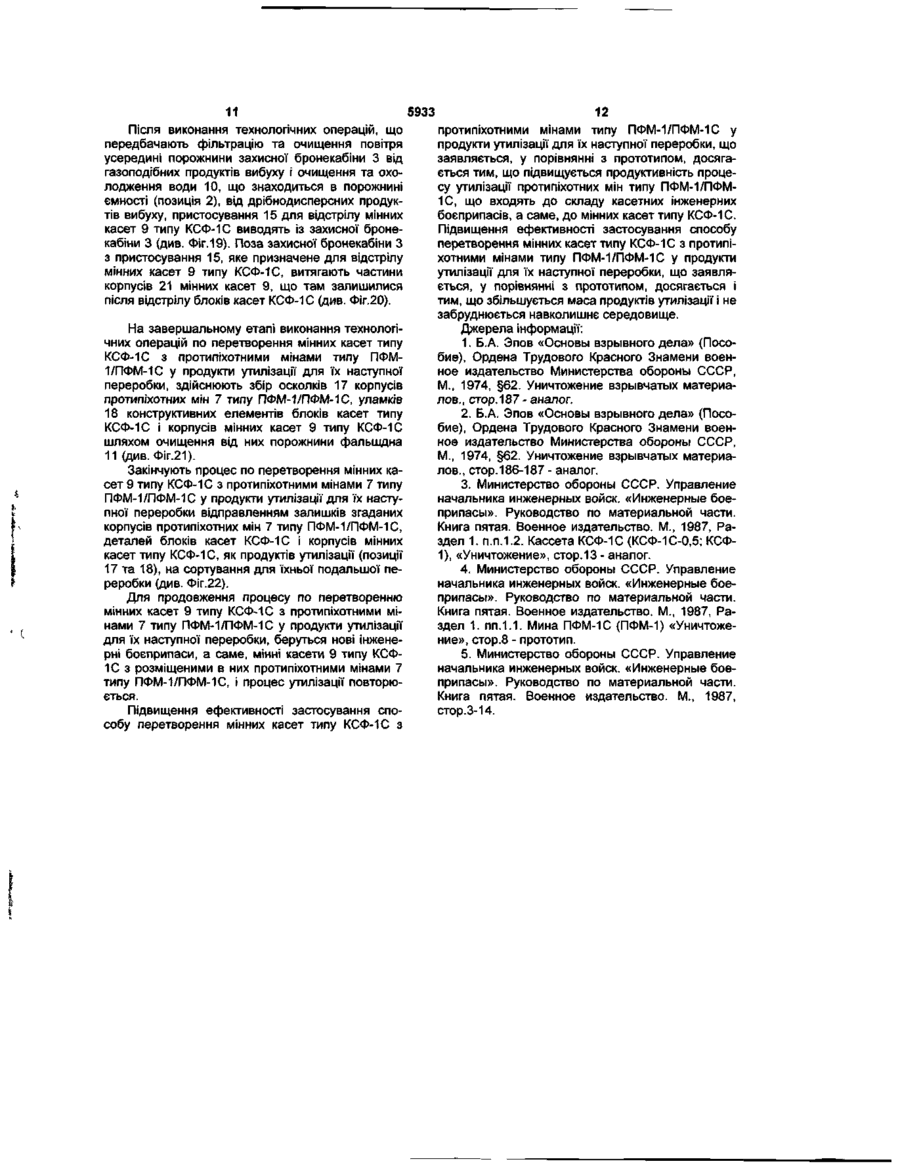

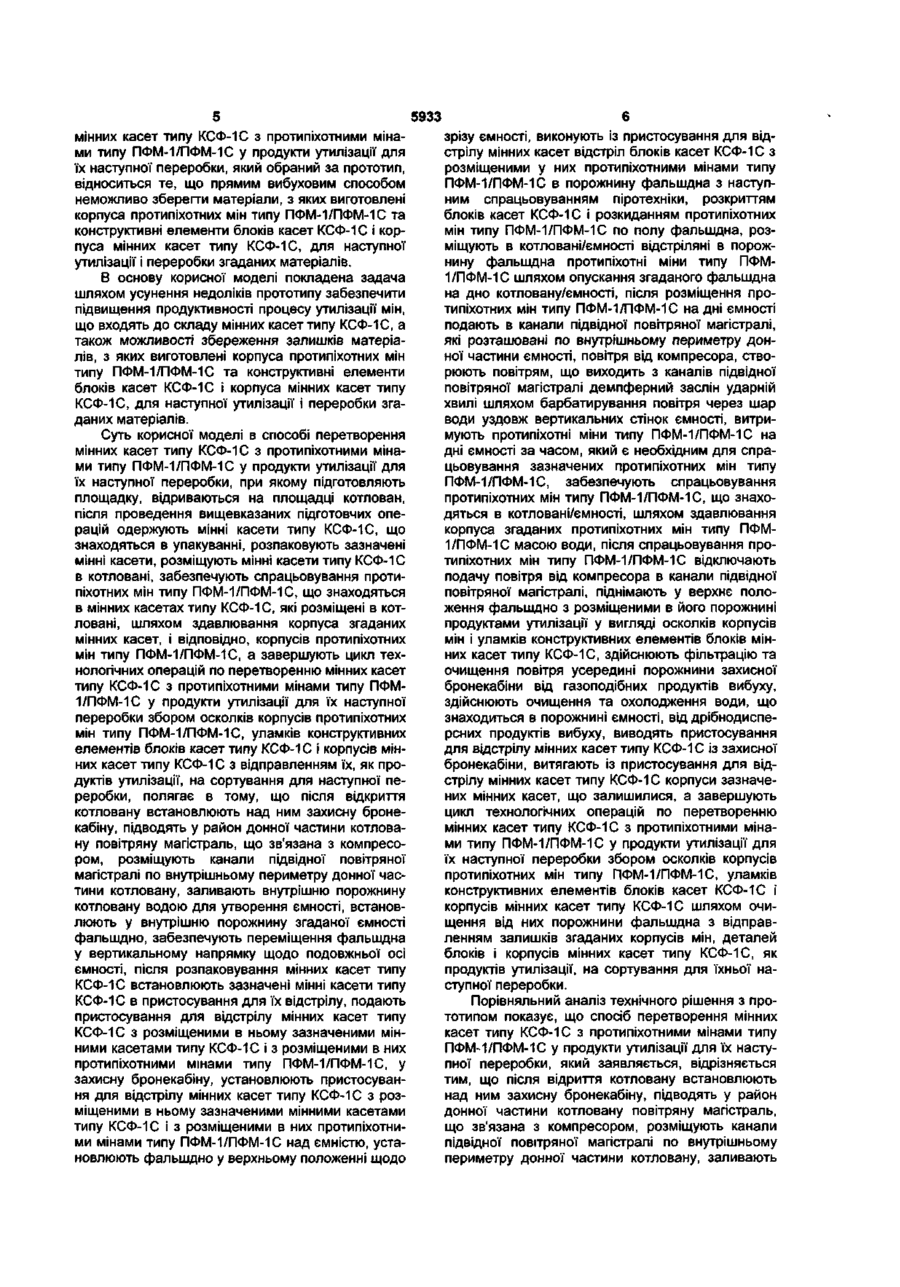

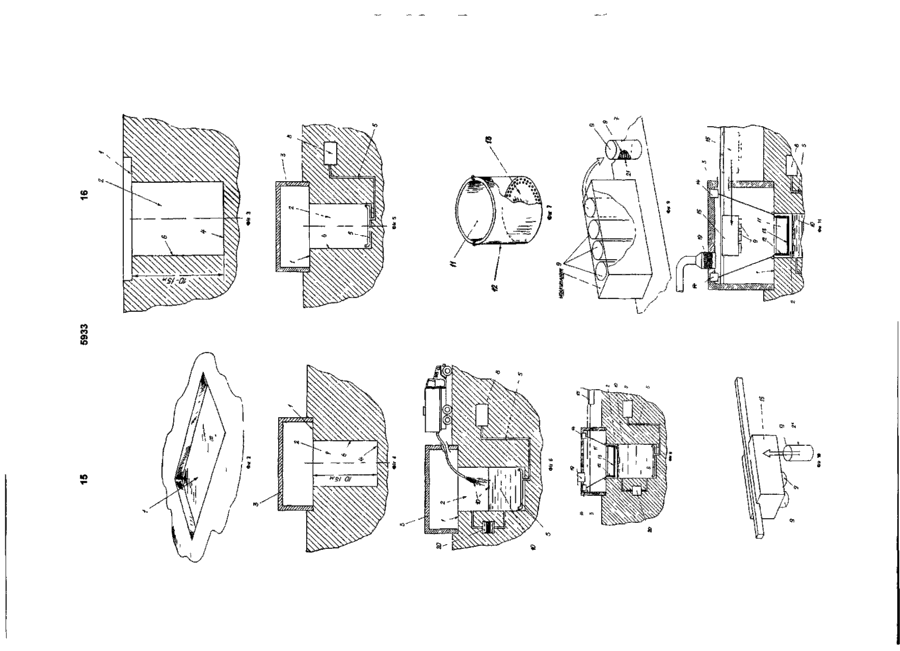

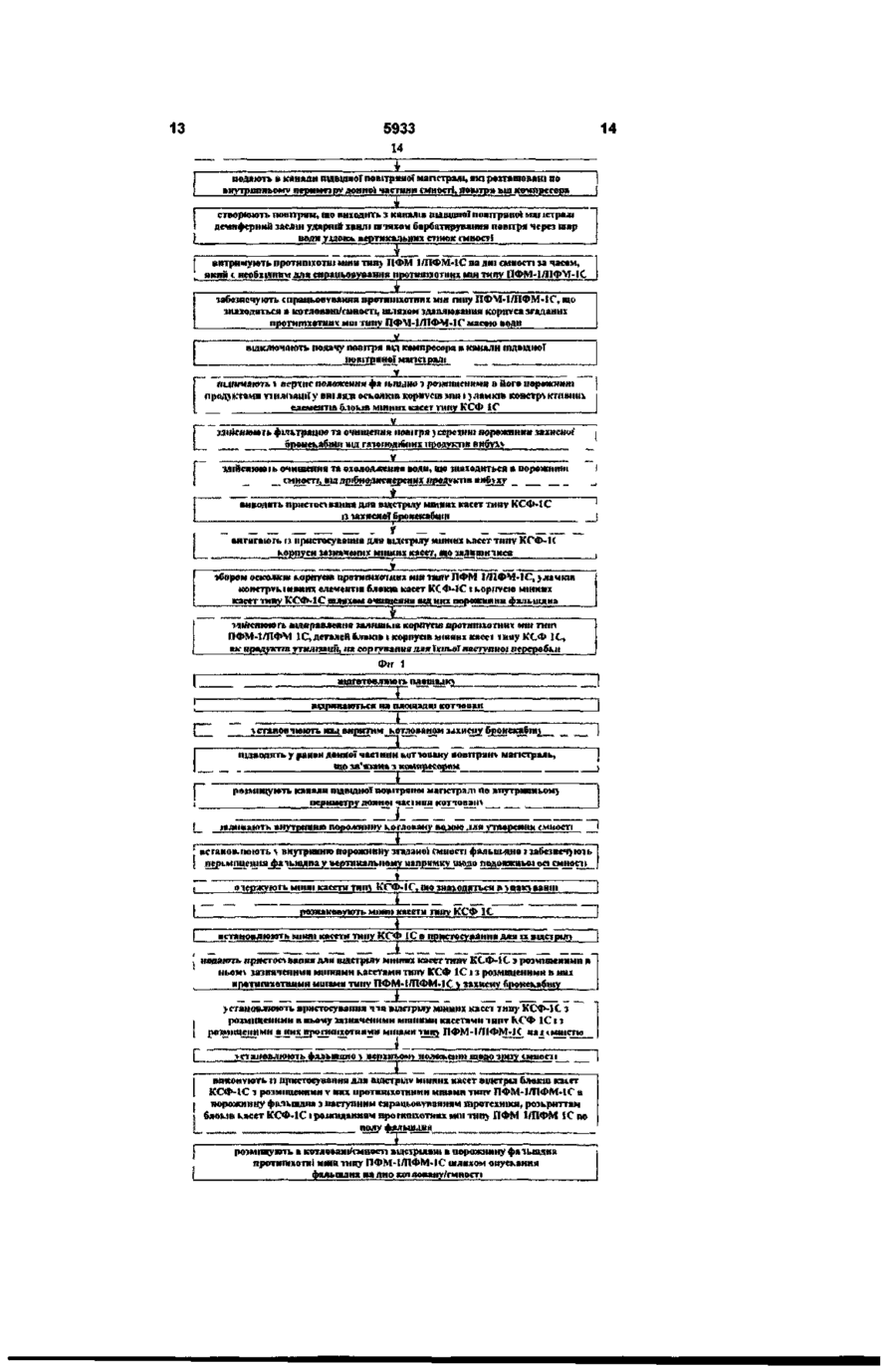

Спосіб перетворення мінних касет типу КСФ1С з протипіхотними мінами типу ПФМ-1/ПФМ-1С у продукти утилізації для їх наступної переробки, при якому підготовлюють площадку, відривають на площадці котлован, після проведення вищевказаних підготовчих операцій одержують мінні касети типу КСФ-1С, що знаходяться в упакуванні, розпаковують зазначені мінні касети, розміщують мінні касети типу КСФ-1С в котловані, забезпечують спрацьовування протипіхотних мін типу ПФМ1/ПФМ-1С, що знаходяться в мінних касетах типу КСФ-1С, які розміщені в котловані, шляхом здавлювання корпуса згаданих мінних касет, і відповідно, корпусів протипіхотних мін типу ПФМ-1/ПФМ1С, а завершують цикл технологічних операцій по перетворенню мінних касет типу КСФ-1С з протипіхотними мінами типу ПФМ-1/ПФМ-1С у продукти утилізації для їх наступної переробки збором осколків корпусів протипіхотних мін типу ПФМ1/ПФМ-1С, уламків конструктивних елементів блоків касет типу КСФ-1С і корпусів мінних касет типу КСФ-1С з відправленням їх, як продуктів утилізації, на сортування для наступної переробки, який відрізняється тим, що після відриття котловану встановлюють над ним захисну бронекабіну, підводять у район донної частини котловану повітряну магістраль, що зв'язана з компресором, розміщують канали підвідної повітряної магістралі по внутрішньому периметру донної частини котловану, заливають внутрішню порожнину котловану водою для утворення ємності, встановлюють у внутрішню порожнину згаданої ємності фальшдно, забезпечують переміщення фальшдна у вертикальному напрямку щодо подовжньої осі ємності, після розпаковування мінних касет типу КСФ-1С встановлюють зазначені мінні касети типу КСФ-1С в пристосування для їх відстрілу, подають пристосування для відстрілу мінних касет типу КСФ-1С з розміщеними в ньому зазначеними мінними касетами типу КСФ-1С і з розміщеними в них протипіхотними мінами типу ПФМ-1/ПФМ-1С, у захисну бронекабіну, установлюють пристосування для відстрілу мінних касет типу КСФ-1С з розміщеними в ньому зазначеними мінними касетами типу КСФ1С і з розміщеними в них протипіхотними мінами типу ПФМ-1/ПФМ-1С над ємністю, установлюють фальшдно у верхньому положенні щодо зрізу ємності, виконують із пристосування для відстрілу мінних касет відстріл блоків касет КСФ-1С з розміщеними у них протипіхотними мінами типу ПФМ1/ПФМ-1С в порожнину фальшдна з наступним спрацьовуванням піротехніки, розкриттям блоків касет КСФ-1С і розкиданням протипіхотних мін типу ПФМ-1/ПФМ-1С по підлозі фальшдна, розміщують в котловані/ємності відстріляні в порожнину фальшдна протипіхотні міни типу ПФМ-1/ПФМ-1С шляхом опускання згаданого фальшдна на дно котловану/ємності, після розміщення протипіхотних мін типу ПФМ-1/ПФМ-1С на дні ємності подають в канали підвідної повітряної магістралі, які розташовані по внутрішньому периметру донної частини ємності, повітря від компресора, створюють повітрям, що виходить з каналів підвідної повітряної магістралі демпферний заслін ударній хвилі шляхом барбатирування повітря через шар води уздовж вертикальних стінок ємності, витримують протипіхотні міни типу ПФМ-1/ПФМ-1С на дні ємності за часом, який є необхідним для спрацьовування зазначених протипіхотних мін типу ПФМ-1/ПФМ-1С, забезпечують спрацьовування протипіхотних мін типу ПФМ-1/ПФМ-1С, що знаходяться в котловані/ємності, шляхом здавлювання корпуса згаданих протипіхотних мін типу ПФМ1/ПФМ-1С масою води, після спрацьовування протипіхотних мін типу ПФМ-1/ПФМ-1С відключають подачу повітря від компресора в канали підвідної повітряної магістралі, піднімають у верхнє поло СО со ю О) 5933 ження фалыидно з розміщеними в його порожнині продуктами утилізації у вигляді осколків корпусів мін і уламків конструктивних елементів блоків мінних касет типу КСФ-1С, здійснюють фільтрацію та очищення повітря усередині порожнини захисної бронекабіни від газоподібних продуктів вибуху, здійснюють очищення та охолодження води, що знаходиться в порожнині ємності, від дрібнодисперсних продуктів вибуху, виводять пристосування для відстрілу мінних касет типу КСФ-ІС із захисної бронекабіни, витягають із пристосування для відстрілу мінних касет типу КСФ-1С корпуси зазначених мінних касет, що залишилися, а завершують цикл технологічних операцій по перетворенню мінних касет типу КСФ-1С з протипіхотними мінами типу ПФМ-1/ПФМ-1С у продукти утилізації для їх наступної переробки збором осколків корпусів протипіхотних мін типу ПФМ-1/ПФМ-1С, уламків конструктивних елементів блоків касет КСФ-1С і корпусів мінних касет типу КСФ-1С шляхом очищення від них порожнини фальшдна з відправленням залишків згаданих корпусів мін, деталей блоків і корпусів мінних касет типу КСФ-1С, як продуктів утилізації, на сортування для їхньої наступної переробки Корисна модель відноситься до галузі озброєння, зокрема, до касетних інженерних боєприпасів типу КСФ-1С/КФС-1/КФС-1С-0,5, які споряджені протипіхотними мінами типу ПФМ-1 або ПФМ-1С, а саме, до способу перетворення мінних касет типу КСФ-1С з протипіхотними мінами типу ПФМ1/ПФМ-1С у продукти утилізації для їх наступної переробки Відомий спосіб утилізації вибухових речовин, що полягає в тому, що роблять затоплювання вибухових речовин у водоймах на великій глибині /1/ До недоліків відомого способу утилізації вибухових речовин відноситься те, що затоплені на великій глибині вибухові речовини не можуть бути використані для наступної їхньої утилізації Відомий спосіб утилізації вибухових речовин, який полягає в тому, що попередньо підготовляють площадку, відриваються на площадці котлован глибиною 1,5м, улаштовують на дні котловану, підстилку з пального матеріалу товщиною 8-1 Осм, після проведення вищевказаних підготовчих операцій одержують вибухові речовини, що знаходяться в упакуванні, розпаковують зазначені вибухові речовини, розміщують вибухові речовини на ПІДСТИЛЦІ в котловані в один ряд і підпалюють підстилку, а завершують цикл технологічних операцій по утилізації вибухових речовин шляхом збору залишків незгорілого матеріалу з наступним відправленням залишків незгорілого матеріалу, як продукту утилізації, на сортування для наступної переробки 121 До недоліків відомого способу утилізації вибухових речовин відноситься те, що після згоряння вибухових речовин практично не залишається придатних для утилізації елементів конструкції і компонентів, що входять до складу згаданої вибухової речовини Відомий спосіб утилізації інженерних боєприпасів типу мінних касет КСФ-1С/КФС-1/КФС-1С0,5, який полягає в тому, що попередньо підготовляють площадку, відриваються на площадці яму або траншею глибиною 1,5м, після проведення вищевказаних підготовчих операцій одержують інженерні боєприпаси, що знаходяться в упакуванні, розпаковують зазначені інженерні боєприпаси, розміщують інженерні боєприпаси в ямі/траншеї, накладають на інженерні боєприпаси додаткові заряди і роблять підрив додаткового заряду за допомогою електричного способу підриву з наступною детонацією протипіхотних мін типу ПФМ-1/ПФМ-1 С, а завершують цикл технологічних операцій по утилізації інженерних боєприпасів типу мінних касет КСФ-1С/КФС-1/КФС-1С-0,5 шляхом збору залишків корпусів зазначених інженерних боєприпасів з наступним сортуванням і відправленням осколків корпусів протипіхотних мін типу ПФМ-1/ПФМ-1 С та залишків конструктивних елементів і корпусів зазначених інженерних боєприпасів, як продуктів утилізації, для їхньої наступної переробки /З/ До недоліків відомого способу утилізації інженерних боєприпасів типу мінних касет КСФ1С/КФС-1/КФС-1С-0,5 відноситься те, що прямим вибуховим способом неможливо зберегти матеріали, з яких виготовлені конструктивні елементи інженерних боєприпасів, наприклад, касетних інженерних боєприпасів та мін різного типу і призначення, для наступної утилізації і переробки згаданих матеріалів Найбільш близьким технічним рішенням як по суті, так і по задачах, що вирішуються, який обраний за прототип, є спосіб перетворення мінних касет типу КСФ-1С з протипіхотними мінами типу ПФМ-1/ПФМ-1С у продукти утилізації для їх наступної переробки, при якому підготовляють площадку, відриваються на площадці котлован, після проведення вищевказаних підготовчих операцій одержують МІННІ касети типу КСФ-1С, що знаходяться в упакуванні, розпаковують зазначені МІННІ касети, розміщують МІННІ касети типу КСФ-1С в котловані, забезпечують спрацьовування протипіхотних мін типу ПФМ-1/ПФМ-1 С, що знаходяться в мінних касетах типу КСФ-1С, які розміщені в котловані, шляхом здавлювання корпуса згаданих мінних касет, і ВІДПОВІДНО, корпусів протипіхотних мін типу ПФМ-1/ПФМ-1С, а завершують цикл технологічних операцій по перетворенню мінних касет типу КСФ-1С з протипіхотними мінами типу ПФМ1/ПФМ-1 С у продукти утилізації для їх наступної переробки збором осколків корпусів протипіхотних мін типу ПФМ-1/ПФМ-1 С, уламків конструктивних елементів блоків касет типу КСФ-1С і корпусів мінних касет типу КСФ-1С з відправленням їх, як продуктів утилізації, на сортування для наступної переробки /4/ До недоліків відомого способу перетворення 5933 мінних касет типу КСФ-1С з протипіхотними мінами типу ПФМ-1/ПФМ-1С у продукти утилізації для їх наступної переробки, який обраний за прототип, відноситься те, що прямим вибуховим способом неможливо зберегти матеріали, з яких виготовлені корпуса протипіхотних мін типу ПФМ-1/ПФМ-1С та конструктивні елементи блоків касет КСФ-1С і корпуса мінних касет типу КСФ-1С, для наступної утилізації і переробки згаданих матеріалів. В основу корисної моделі покладена задача шляхом усунення недоліків прототипу забезпечити підвищення продуктивності процесу утилізації мін, що входять до складу мінних касет типу КСФ-1С, а також можливості збереження залишків матеріалів, з яких виготовлені корпуса протипіхотних мін типу ПФМ-1/ПФМ-1С та конструктивні елементи блоків касет КСФ-1С і корпуса мінних касет типу КСФ-1С, для наступної утилізації і переробки згаданих матеріалів. Суть корисної моделі в способі перетворення мінних касет типу КСФ-1С з протипіхотними мінами типу ПФМ-1/ПФМ-1С у продукти утилізації для їх наступної переробки, при якому підготовляють площадку, відриваються на площадці котлован, після проведення вищевказаних підготовчих операцій одержують мінні касети типу КСФ-1С, що знаходяться в упакуванні, розпаковують зазначені мінні касети, розміщують мінні касети типу КСФ-1С в котловані, забезпечують спрацьовування протипіхотних мін типу ПФМ-1/ПФМ-1С, що знаходяться в мінних касетах типу КСФ-1С, які розміщені в котловані, шляхом здавлювання корпуса згаданих мінних касет, і відповідно, корпусів протипіхотних мін типу ПФМ-1/ПФМ-1С, а завершують цикл технологічних операцій по перетворенню мінних касет типу КСФ-1С з протипіхотними мінами типу ПФМ1/ПФМ-1С у продукти утилізації для їх наступної переробки збором осколків корпусів протипіхотних мін типу ПФМ-1/ПФМ-1С, уламків конструктивних елементів блоків касет типу КСФ-1С і корпусів мінних касет типу КСФ-1С з відправленням їх, як продуктів утилізації, на сортування для наступної переробки, полягає в тому, що після відкриття котловану встановлюють над ним захисну бронекабіну, підводять у район донної частини котловану повітряну магістраль, що зв'язана з компресором, розміщують канали підвідної повітряної магістралі по внутрішньому периметру донної частини котловану, заливають внутрішню порожнину котловану водою для утворення ємності, встановлюють у внутрішню порожнину згаданої ємності фальшдно, забезпечують переміщення фальшдна у вертикальному напрямку щодо подовжньої осі ємності, після розпаковування мінних касет типу КСФ-1С встановлюють зазначені мінні касети типу КСФ-1С в пристосування для їх відстрілу, подають пристосування для відстрілу мінних касет типу КСФ-1С з розміщеними в ньому зазначеними мінними касетами типу КСФ-1С і з розміщеними в них протипіхотними мінами типу ПФМ-1/ПФМ-1С, у захисну бронекабіну, установлюють пристосування для відстрілу мінних касет типу КСФ-1С з розміщеними в ньому зазначеними мінними касетами типу КСФ-1С і з розміщеними в них протипіхотними мінами типу ПФМ-1/ПФМ-1С над ємністю, установлюють фальшдно у верхньому положенні щодо зрізу ємності, виконують із пристосування для відстрілу мінних касет відстріл блоків касет КСФ-1С з розміщеними у них протипіхотними мінами типу ПФМ-1/ПФМ-1С в порожнину фальшдна з наступним спрацьовуванням піротехніки, розкриттям блоків касет КСФ-1С і розкиданням протипіхотних мін типу ПФМ-1/ПФМ-1С по полу фальшдна, розміщують в котловані/ємності відстріляні в порожнину фальшдна протипіхотні міни типу ПФМ1/ПФМ-1С шляхом опускання згаданого фальшдна на дно котловану/ємності, після розміщення протипіхотних мін типу ПФМ-1/ПФМ-1С на дні ємності подають в канали підвідної повітряної магістралі, які розташовані по внутрішньому периметру донної частини ємності, повітря від компресора, створюють повітрям, що виходить з каналів підвідної повітряної магістралі демпферний заслін ударній хвилі шляхом барбатирування повітря через шар води уздовж вертикальних стінок ємності, витримують протипіхотні міни типу ПФМ-1/ПФМ-1С на дні ємності за часом, який є необхідним для спрацьовування зазначених протипіхотних мін типу ПФМ-1/ПФМ-1С, забезпечують спрацьовування протипіхотних мін типу ПФМ-1/ПФМ-1С, що знаходяться в котловані/ємності, шляхом здавлювання корпуса згаданих протипіхотних мін типу ПФМ1/ПФМ-1С масою води, після спрацьовування протипіхотних мін типу ПФМ-1/ПФМ-1С відключають подачу повітря від компресора в канали підвідної повітряної магістралі, піднімають у верхнє положення фальшдно з розміщеними в його порожнині продуктами утилізації у вигляді осколків корпусів мін і уламків конструктивних елементів блоків мінних касет типу КСФ-1С, здійснюють фільтрацію та очищення повітря усередині порожнини захисної бронекабіни від газоподібних продуктів вибуху, здійснюють очищення та охолодження води, що знаходиться в порожнині ємності, від дрібнодисперсних продуктів вибуху, виводять пристосування для відстрілу мінних касет типу КСФ-ІС із захисної бронекабіни, витягають із пристосування для відстрілу мінних касет типу КСФ-1С корпуси зазначених мінних касет, що залишилися, а завершують цикл технологічних операцій по перетворенню мінних касет типу КСФ-1С з протипіхотними мінами типу ПФМ-1/ПФМ-1С у продукти утилізації для їх наступної переробки збором осколків корпусів протипіхотних мін типу ПФМ-1/ПФМ-1С, уламків конструктивних елементів блоків касет КСФ-1С і корпусів мінних касет типу КСФ-1С шляхом очищення від них порожнини фальшдна з відправленням залишків згаданих корпусів мін, деталей блоків і корпусів мінних касет типу КСФ-1С, як продуктів утилізації, на сортування для їхньої наступної переробки. Порівняльний аналіз технічного рішення з прототипом показує, що спосіб перетворення мінних касет типу КСФ-1С з протипіхотними мінами типу ПФМ-1/ПФМ-1С у продукти утилізації для їх наступної переробки, який заявляється, відрізняється тим, що після відриття котловану встановлюють над ним захисну бронекабіну, підводять у район донної частини котловану повітряну магістраль, що зв'язана з компресором, розміщують канали підвідної повітряної магістралі по внутрішньому периметру донної частини котловану, заливають 5933 внутрішню порожнину котловану водою для утворення ємності, встановлюють у внутрішню порожнину згаданої ємності фальшдно, забезпечують переміщення фальшдна у вертикальному напрямку щодо подовжньої осі ємності, після розпаковування мінних касет типу КСФ-1С встановлюють зазначені мінні касети типу КСФ-1С в пристосування для їх відстрілу, подають пристосування для відстрілу мінних касет типу КСФ-1С з розміщеними в ньому зазначеними мінними касетами типу КСФ1С і з розміщеними в них протипіхотними мінами типу ПФМ-1/ПФМ-1С, у захисну бронекабіну, установлюють пристосування для відстрілу мінних касет типу КСФ-1С з розміщеними в ньому зазначеними мінними касетами типу КСФ-1С і з розміщеними в них протипіхотними мінами типу ПФМ-1/ПФМ-1С над ємністю, установлюють фальшдно у верхньому положенні щодо зрізу ємності, виконують із пристосування для відстрілу мінних касет відстріл блоків касет КСФ-1С з розміщеними у них протипіхотними мінами типу ПФМ-1/ПФМ-1С в порожнину фальшдна з наступним спрацьовуванням піротехніки, розкриттям блоків касет КСФ-1С і розкиданням протипіхотних мін типу ПФМ-1/ПФМ-1С по полу фальшдна, розміщують в котловані/ємності відстріляні в порожнину фальшдна протипіхотні міни типу ПФМ1/ПФМ-1С шляхом опускання згаданого фальшдна на дно котловану/ємності, після розміщення протипіхотних мін типу ПФМ-1/ПФМ-1С на дні ємності подають в канали підвідної повітряної магістралі, які розташовані по внутрішньому периметру донної частини ємності, повітря від компресора, створюють повітрям, що виходить з каналів підвідної повітряної магістралі демпферний заслін ударній хвилі шляхом барбатирування повітря через шар води уздовж вертикальних стінок ємності, витримують протипіхотні міни типу ПФМ-1/ПФМ-1С на дні ємності за часом, який є необхідним для спрацьовування зазначених протипіхотних мін типу ПФМ-1/ПФМ-1С, забезпечують спрацьовування протипіхотних мін типу ПФМ-1/ПФМ-1С, що знаходяться в котловані/ємності, шляхом здавлювання корпуса згаданих протипіхотних мін типу ПФМ1/ПФМ-1С масою води, після спрацьовування протипіхотних мін типу ПФМ-1/ПФМ-1С відключають подачу повітря від компресора в канали підвідної повітряної магістралі, піднімають у верхнє положення фальшдно з розміщеними в його порожнині продуктами утилізації у вигляді осколків корпусів мін і уламків конструктивних елементів блоків мінних касет типу КСФ-1С, здійснюють фільтрацію та очищення повітря усередині порожнини захисної бронекабіни від газоподібних продуктів вибуху, здійснюють очищення та охолодження води, що знаходиться в порожнині ємності, від дрібнодисперсних продуктів вибуху, виводять пристосування для відстрілу мінних касет типу КСФ-ІС із захисної бронекабіни, витягають із пристосування для відстрілу мінних касет типу КСФ-1С корпуси зазначених мінних касет, що залишилися, а завершують цикл технологічних операцій по перетворенню мінних касет типу КСФ-1С з протипіхотними мінами типу ПФМ-1/ПФМ-1С у продукти утилізації для їх наступної переробки збором осколків корпусів протипіхотних мін типу ПФМ-1/ПФМ-1С, уламків 8 конструктивних елементів блоків касет КСФ-1С і корпусів мінних касет типу КСФ-1С шляхом очищення від них порожнини фальшдна з відправленням залишків згаданих корпусів мін, деталей блоків і корпусів мінних касет типу КСФ-1С, як продуктів утилізації, на сортування для їхньої наступної переробки. Таким чином, спосіб перетворення мінних касет типу КСФ-1С з протипіхотними мінами типу ПФМ-1/ПФМ-1С у продукти утилізації для їх наступної переробки, який заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою ілюстрацій, де на Фіг. 1 показана блок-схема виконання технологічних операцій, які створюють основу способу перетворення мінних касет типу КСФ-1С з протипіхотними мінами типу ПФМ1/ПФМ-1С у продукти утилізації для їх наступної переробки, що заявляється, на Фіг.2-22 схематично показані етапи здійснення способу перетворення мінних касет типу КСФ-1С з протипіхотними мінами типу ПФМ-1/ПФМ-1С у продукти утилізації для їх наступної переробки, що заявляється, на Фіг.23 показаний зовнішній вигляд протипіхотної міни типу ПФМ-1С/ПФМ-1, на Фіг.24 показаний зовнішній вигляд мінної касети типу КСФ-1С/КФС1/КФС-1С-0,5, яка споряджена протипіхотними мінами типу ПФМ-1С/ПФМ-1, на Фіг.25 показана конструктивно-компонувальна схема інженерного боєприпаси, а саме, мінної касети типу КСФ1С/КФС-1/КФС-1С-0.5, на Фіг.26 показана конструктивно-компонувальна схема розміщення протипіхотних мін типу ПФМ-1С/ПФМ-1 в корпусі мінної касети типу КСФ-1С/КФС-1/КФС-1С-0.5 (по перерізу А-А), на Фіг.27 показана конструктивнокомпонувальна схема закритого блоку касети КСФ-1С з мінами ПФМ-1С/ПФМ-1, на Фіг.28 показана конструктивно-компонувальна схема відкритого блоку касети КСФ-1С з мінами ПФМ1С/ПФМ-1. Утилізації за зазначеним способом підлягають інженерні боєприпаси типу мінних касет КСФ1С/КФС-1/КФС-1С-0,5, які споряджені протипіхотними мінами типу ПФМ-1С/ПФМ-1, а також безпосередньо і самі зазначені протипіхотні міни типу ПФМ-1С/ПФМ-1/5/. Суть способу перетворення мінних касет типу КСФ-1С з протипіхотними мінами типу ПФМ1/ПФМ-1С у продукти утилізації для їх наступної переробки, який заявляється, полягає в наступному (див. Фіг.1). Попередньо підготовляють площадку 1 (див. Фіг.2), після чого відриваються на площадці котлован 2 (див. Фіг.З), наприклад, циліндричної форми, глибиною 10-15 метрів. Далі встановлюють над виритим котлованом 2 захисну бронекабіну 3 (див. Фіг.4). Після виконання зазначених технологічних операцій підводять у район донної частини (позиція 4) котловану 2 повітряну магістраль 5 (з метою захисту стінок 6 котловану 2 від гідравлічного удару при спрацьовуванні мін 7), що зв'язана з компресором 8 (див. Фіг.5), при цьому конструктивно розміщують канали підвідної повітряної магістралі 5 по внутрішньому периметру донної частини 4 котловану 2. Як варіант конструктивного виконання, канали підвідної повітряної магістралі 5 вико 5933 нуються, наприклад, у вигляді перфорованих труб. З метою підриву протипіхотних мін 7 (типу ПФМ-1/ПФМ-1С) (див. Фіг.23), що знаходяться в мінних касетах 9 (типу КСФ-1С) (див. Фіг.24-28), і які спрацьовують при прикладанні навантаження (тиску) на корпус міни величиною не менше 300 грам /5/, заливають внутрішню порожнину котловану 2 водою 10 для утворення ємності (водяний стовп якої висотою 10-15 метрів буде створювати на корпус міни тиск не менше 10-15кг/см2, що забезпечить гарантоване спрацьовування протипіхотної міни 7 типу КСФ-1С) (див. Фіг.6). Для збору протипіхотних мін 7, що будуть відстрілюватися з мінних касет 9 (типу КСФ-1С), у внутрішню порожнину ємності (позиція 2) установлюють фальшдно 11 (див. Фіг.7), яке виконують, наприклад, у вигляді циліндричної склянки з однією відкритою стороною, і з установкою пола на іншій (закритій стороні). Борта 12 фальшдна 11 будуть у цьому випадку його стінками, і будуть забезпечувати збір протипіхотних мін 7 (типу ПФМ1/ПФМ-1С) на дні 13 згаданого фальшдна 11. Спеціальними пристроями (позиція 14), наприклад, лебідкою з канатом забезпечують переміщення фальшдна 11 у вертикальному напрямку щодо подовжньої осі ємності (позиція 2)(див. Фіг.8). Після того, як будуть виконані допоміжні технологічні операції по підготовці котловану/ємності (позиція 2), захисної бронекабіни 3 і фальшдна 11, одержують мінні касети 9 (типу КСФ-1С), що знаходяться в упакуванні, і розпаковують зазначені мінні касети 9 (типу КСФ-1С) (див. Фіг.9). Далі встановлюють мінні касети 9 (типу КСФ1С) в пристосування 15 для їхнього відстрілу і подають зазначене пристосування 15 (з розташованими у ньому мінними касетами 9 (типу КСФ-1С з розміщеними в останніх протипіхотними мінами 7 типу ПФМ-1/ПФМ-1С) у захисну бронекабіну З (див., відповідно, Фіг.10-11). В захисній бронекабіні 3 пристосування 15 для відстрілу мінних касет 9 типу КСФ-1С (з розміщеними в них протипіхотними мінами 7 типу ПФМ1/ПФМ-1С) встановлюють над ємністю (позиція 2), у тому числі, і над фальшдном 11 (див. Фіг. 11-12). При цьому фальшдно 11 встановлюють у верхньому положенні щодо зрізу ємності (позиція 2)(див. Фіг. 12). Після проведення вищевказаних технологічних операцій здійснюють відстріл блоків касет КСФ-1С зазначених мінних касет 9 зі згаданого пристосування 15 в порожнину фальшдна 11 (див. Фіг. 13) з наступним спрацьовуванням піротехники, розкриттям блоків касет КСФ-1С і розкиданням протипіхотних мін 7 типу ПФМ-1/ПФМ-1С по полу 13 фальшдна 11, при цьому протипіхотні міни 7 (типу ПФМ-1/ПФМ-1С), вдаряючись об пол 13 фальшдна 11, або залишаються лежати на площині пола 13, або відлітають по інерції в сторони, а саме, убік бортів 12 фальшдна 11 (див. Фіг.14). Вдарившись об борт 12 фальшдна 11 вони будуть втрачати енергію і обпадати також на дно 13 зазначеного фальшдна 11 (див. Фіг.14). По завершенню технологічної операції, що забезпечує відстріл блоків касет КСФ-1С (споряджених протипіхотними мінами 7 типу ПФМ-1/ПФМ-1С) убік порожнини фальшдна 11, згадане фальшдно 10 11 з протипіхотними мінами 7 (типу ПФМ-1/ПФМ1С) опускають на дно 4 котловану/ємності (позиція 2), забезпечуючи таким чином розміщення відстріляних у порожнину фальшдна 11 протипіхотних мін 7 (типу ПФМ-1/ПФМ-1С) на дні 4 котловану/ємності (позиція 2)(див. Фіг. 15). У момент (або протягом іншого тимчасового інтервалу) опускання на дно 4 котловану/ємності (позиція 2) фальшдна 11 (з протипіхотними мінами 7 типу ПФМ-1/ПФМ-1С і корпусами блоків касет КСФ-1С), подають у канали підвідної повітряної магістралі 5, що розташовані по внутрішньому периметру донної частини (позиція 4) ємності (позиція 2), повітря від компресора 8. Шляхом подачі стиснутого повітря (що виходить з каналів підвідної повітряної магістралі 5) створюють демпферний заслін (позиція 16) ударній хвилі (яка буде створюватися від вибуху мін 7) шляхом барбатирування повітря через шар води 10 уздовж вертикальних стінок б ємності (позиція 2) (див. Фіг. 16). Після опусканні на дно 4 котловану/ємності (позиція 2) фальшдна 11 (з протипіхотними мінами 7), зазначені протипіхотні міни 7 витримують на дні 4 ємності (позиція 2) за часом, який є необхідним для спрацьовування зазначених протипіхотних мін 7 /5/, при цьому стовп води 10 висотою 10-15 метрів забезпечить гарантоване спрацьовування протипіхотних мін 7 (типу ПФМ-1/ПФМ-1С) мінних касет 9 типу КСФ-1С, що знаходяться в котловані/ємності 2 (на його/її дні 4), шляхом здавлювання корпусів протипіхотних мін 7 касетних інженерних боєприпасів 9 масою води 10, що перевищує експлуатаційне припустиме навантаження, при якому відбувається підрив приведеної в боєздатний стан протипіхотної міни 7 (типу ПФМ1/ПФМ-1С)/5/(див.Фіг.17). Протипіхотні міни 7, при підриві, розлітаються на осколки 17, при цьому вибухи протипіхотних мін 7 (типу ПФМ-1/ПФМ-1С) будуть дробити і корпуси блоків касет КСФ-1С, що знаходяться поруч з ними на полу 13 фальшдна 11 (див. Фіг.17). Ударна хвиля від вибухів протипіхотних мін 7 (типу ПФМ1/ПФМ-1С) буде демпфіруватися (гаситися) шаром пухирецькової завіси (позиція 16), що утвориться повітрям, яке виходить з каналів підвідної повітряної магістралі 5 (див. Фіг.17). Після того, як всі протипіхотні міни 7 (типу ПФМ-1/ПФМ-1С) спрацюють (від тиску стовпа води 10), відключають подачу повітря від компресора 8 в канали підвідної повітряної магістралі 5, а фальшдно 11 (з розміщеними в його порожнині продуктами утилізації у вигляді осколків 17 корпусів протипіхотних мін і уламків 18 корпусів блоків касет КСФ-1С піднімають у верхнє положення, наприклад (як варіант конструктивного виконання), над рівнем котловану/ємності (позиція 2) (див. Фіг. 18). При цьому одночасно здійснюють фільтрацію та очищення повітря усередині порожнини захисної бронекабіни 3 від газоподібних продуктів вибуху (наприклад, за допомогою фільтровентиляційної установки 19), а також здійснюють очищення та охолодження води 10, що знаходиться в порожнині ємності (позиція 2), від дрібнодисперсних продуктів вибуху (наприклад, за допомогою фільтруючої установки 20) (див. Фіг.18). 11 5933 12 Після виконання технологічних операцій, що протипіхотними мінами типу ПФМ-1/ПФМ-1С у передбачають фільтрацію та очищення повітря продукти утилізації для їх наступної переробки, що усередині порожнини захисної бронекабіни 3 від заявляється, у порівнянні з прототипом, досягагазоподібних продуктів вибуху і очищення та охоється тим, що підвищується продуктивність процелодження води 10, що знаходиться в порожнині су утилізації протипіхотних мін типу ПФМ-1/ПФМємності (позиція 2), від дрібнодисперсних продук1С, що входять до складу касетних інженерних тів вибуху, пристосування 15 для відстрілу мінних боєприпасів, а саме, до мінних касет типу КСФ-1С. касет 9 типу КСФ-1С виводять із захисної бронеПідвищення ефективності застосування способу кабіни 3 (див. Фіг. 19). Поза захисної бронекабіни З перетворення мінних касет типу КСФ-1С з протипіз пристосування 15, яке призначене для відстрілу хотними мінами типу ПФМ-1/ПФМ-1С у продукти мінних касет 9 типу КСФ-1С, витягають частини утилізації для їх наступної переробки, що заявлякорпусів 21 мінних касет 9, що там залишилися ється, у порівнянні з прототипом, досягається і після відстрілу блоків касет КСФ-1С (див. Фіг.20). тим, що збільшується маса продуктів утилізації і не забруднюється навколишнє середовище. Джерела інформації: На завершальному етапі виконання технологічних операцій по перетворення мінних касет типу 1. Б.А. Эпов «Основы взрывного дела» (ПосоКСФ-1С з протипіхотними мінами типу ПФМбие), Ордена Трудового Красного Знамени воен1/ПФМ-1С у продукти утилізації для їх наступної ное издательство Министерства обороны СССР, переробки, здійснюють збір осколків 17 корпусів М., 1974, §62. Уничтожение взрывчатых материапротипіхотних мін 7 типу ПФМ-1/ПФМ-1С, уламків лов., стор.187 - аналог. 18 конструктивних елементів блоків касет типу 2. Б.А. Эпов «Основы взрывного дела» (ПосоКСФ-1С і корпусів мінних касет 9 типу КСФ-1С бие), Ордена Трудового Красного Знамени военшляхом очищення від них порожнини фальшдна ное издательство Министерства обороны СССР, 11 (див. Фіг.21). М., 1974, §62. Уничтожение взрывчатых материалов., стор.186-187 - аналог. Закінчують процес по перетворення мінних касет 9 типу КСФ-1С з протипіхотними мінами 7 типу 3. Министерство обороны СССР. Управление ПФМ-1/ПФМ-1С у продукти утилізації для їх настуначальника инженерных войск. «Инженерные боепної переробки відправленням залишків згаданих припасы». Руководство по материальной части. корпусів протипіхотних мін 7 типу ПФМ-1/ПФМ-1С, Книга пятая. Военное издательство. М., 1987, Радеталей блоків касет КСФ-1С і корпусів мінних здел 1. п.п.1.2. Кассета КСФ-1С (КСФ-1С-0,5; КСФкасет типу КСФ-1С, як продуктів утилізації (позиції 1), «Уничтожение», стор. 13 - аналог. 17 та 18), на сортування для їхньої подальшої пе4. Министерство обороны СССР. Управление реробки (див. Фіг.22). начальника инженерных войск. «Инженерные боеДля продовження процесу по перетворенню припасы». Руководство по материальной части. мінних касет 9 типу КСФ-1С з протипіхотними міКнига пятая. Военное издательство. М., 1987, Ранами 7 типу ПФМ-1/ПФМ-1С у продукти утилізації здел 1. пп.1.1. Мина ПФМ-1С (ПФМ-1) «Уничтожедля їх наступної переробки, беруться нові інженение», стор.8 - прототип. рні боєприпаси, а саме, мінні касети 9 типу КСФ5. Министерство обороны СССР. Управление 1С з розміщеними в них протипіхотними мінами 7 начальника инженерных войск. «Инженерные боетипу ПФМ-1/ПФМ-1С, і процес утилізації повторюприпасы». Руководство по материальной части. ється. Книга пятая. Военное издательство. М., 1987, Підвищення ефективності застосування спостор.3-14. собу перетворення мінних касет типу КСФ-1С з 13 5933 14 14 подають в канали ПІДВІДНОЇ повітряної магістраль, які розташовані по внутрішньому псримеэ ру донної частини смносі і, пошгри вш компресор створюють повітрям, що виходить з каналі» ПІДВІДНОЇ иовггрвио'і маї істрал і демпферний заслін ударній хвилі шіяхом барбатирування повітря через шар води у-ідова. вертикальних стінок смносі і витримують протипіхотні міни тип> ТІФМ І/ПФМ-tC на дні смності за часом, як-нйс необхідним для спрацьовування протипіхотних мж типу ПФМ-І/ПФМ-К забезпечують спрацьовування протипіхотніїх мш гину ИФМ-1/ПФМ-ІС, що знаходяться в котлованЛмності, шляхомздаялюваиия корпусазгаданих протипіхотних мін типу ПФМ-1/ПФМ-ІС масою води вщюіючяють шідачу повітря віл компресора в канал» підвідної Г нижчають \ яерхне ншажемни фз іьпьшо j інптіцсттн в нию порожнині продуктами vi it л нації у ви і ладі осколків корпусні мш і }ламкін констрч ктишніх [ елементів блоыв мінних касет типу КСФ 1С ільтрацію та очищених nmtrpnsceptwui порожнини захисної оронекабши чиї газонодгініих продукти» янбуху мійснкію і ь очищення та «холодіння воли, що «іаходнться в порожнин внволять пристоопання для відстрму мішшх касет тину КСФ-1С ' о захисної бронскабнін _ _ _ „ „J вкгніаюп» п прнсгосукання для шлстрілу мішшх к а с м т т і у КСФ-К корпуси зазначених мшджх касеї, що млиitm іисн І j І зборем осколків корпуси» прогииим-ших мш чашу Г1ФМ Ї/І1ФМ-ІС, і конструкі ивиих елементів блоків касет КС Ф-1С і корцусш мінних касггтшіу КСФ-ІС шдухом очищення вм mix порожнини фадьшдна їЧсйекююіь ншіравления залншкш корпусів вротишхотнкх мне тнш ПФМ-1/ПФМ 1С, деталей блоки» і корпусів міним» кяссі іжкуКСФ 1С, як продуктів утнлізаяй, на соргуваяия для TitHbof нас Фіг 1 югь відриваються на площадці котіован Г \ станов тїоють и м вирні'им котлованом захисну бвоиекабнц 1 підводні ь у район донної чапнни к«т ювану іїовггрин> магістраль, ТОО т'ялана з комир^сором Г L нали підшлної поштряноі магістралі по внутрішньому периметру донної часі ний котіоваиу ^ ^_ іаливакіть »нутріншіо ио;к>жнину когдовану водой» ля» уітворенкх смиості ^J ть > внутрішню порожнину згаданої ємкості фальиедно і забезпечу toi^T иерниіщенни фатыплпа у вертикальному напрямку щодо подовжньої осі смиосі> ^ то знаходяться » > паку ванні очержують МІННІ касети ТИІІ> ~^ розияковуюі > *пмт касети гмиу КСФ 1С • • • • "І :; ;;~ CIZZyff**?i. Jl .* li> . li0 ' rb У!"" 1 і с а с е т ? 1 ™УУ ^С~Ф 1С а нрисггосуваиня для їх відстрілу ну КСФ 1С а при нодають іірясіоованіїн для відстрілу миіних камттнну КСФ-1С з розмішеними в НЬОМУ зазначеними мнікнми касетами типу КСФ 1С і з розміщеними в них протипіхотними мінами тину ПФМ-1/Г1ФМ-1С > захисну врои 1 і [ " тосування та юідггрілу мшнмх касет типу КСФ-1С з роімиценнмн в ньому зазначеними мінними касетами ТИПУ КСФ 1С і г ii^» мінами THilj ПФМ-1/ПФМ«К^ иацмиїстю розміщеним!* я jiHx фальшдії о > »»рхиы>м> > І I | і ііі іноао_зр»у «.мяосі і ВИКОНУЮТЬ п {фнетосувапия для ewcrjiuiv мінних касет вшсгрія блокш каіст КСФ-ІС з розміщеними v ннх протипіхотними мінами nmv ПФМ-1/ПФМ-ІС « порожнину фальшдиа з наступним спрацьовуванням піротехніки, розкриттям блоків касет КСФ-ІС і розкиданням протипіхотних мш типу ПФМ 1/ПФМ 1С по ішлу фальшдна IZIZZ лоьані/емності відстрілені» порожнину фаіьшдна протипіхотні міни типу ПФМ-Ї/І1ФМ-1С шляхом опускання фадьшдна да дно ип лквану/гміюсті (О со со О) U) s?l777//7777///, > OQ__op Л /\ Л SI Of 9) і \ Ь^^^^^і 81. ЄЄ69 (Л to со w О 21 Комп'ютерна верстка В Мацело 5933 Підписне 22 Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м КІЛІВ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м К и ї в - 4 2 , 01601
