Спосіб та система зв’язку

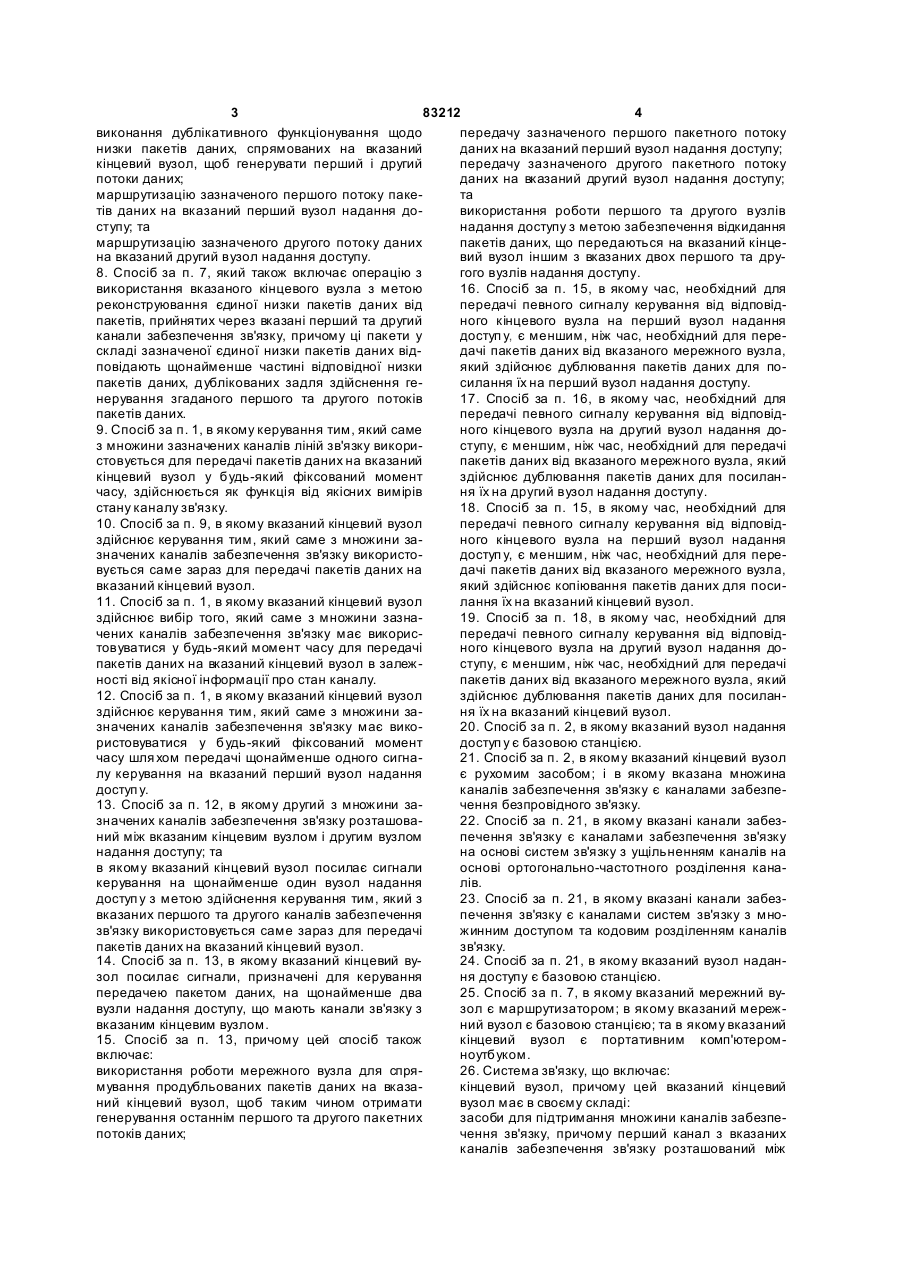

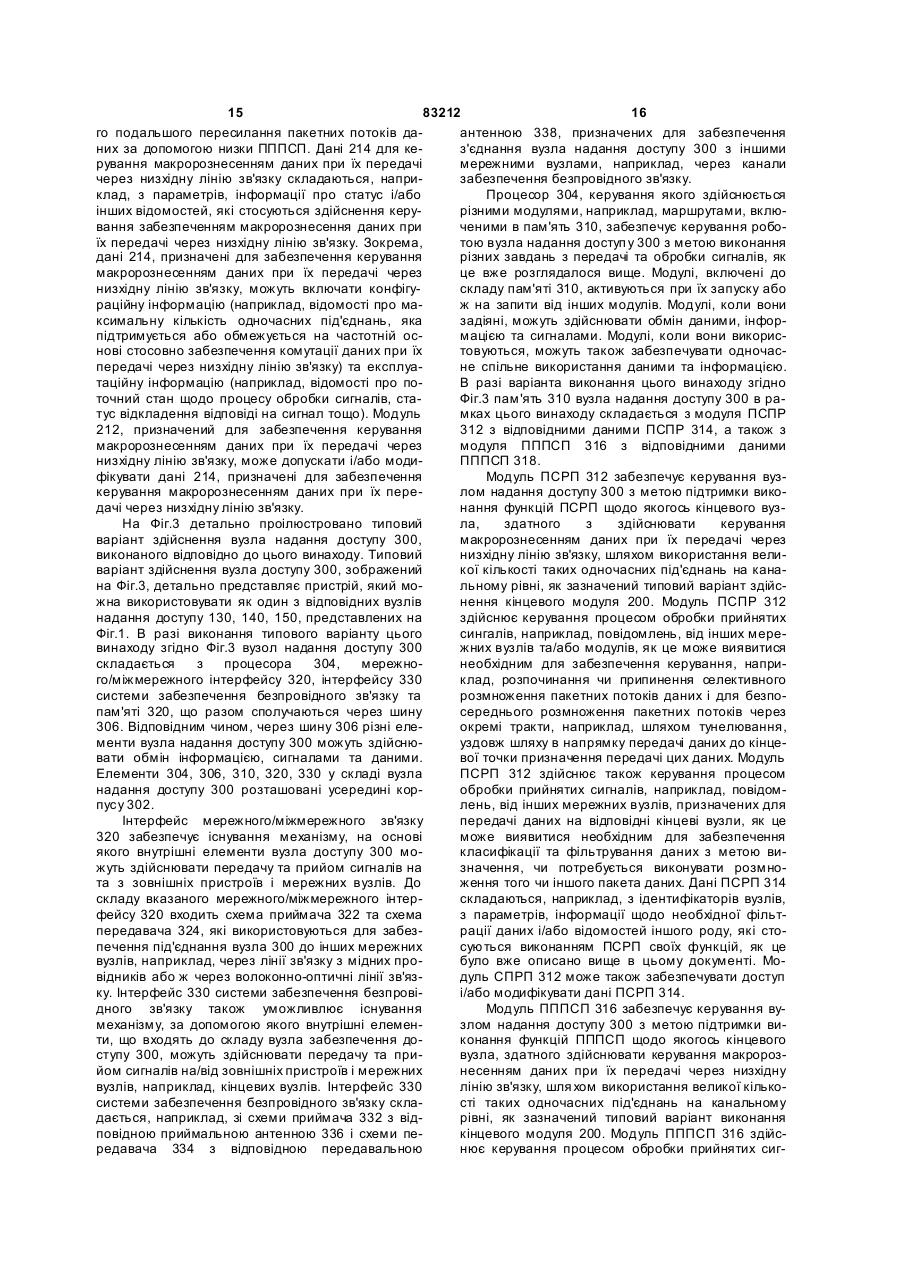

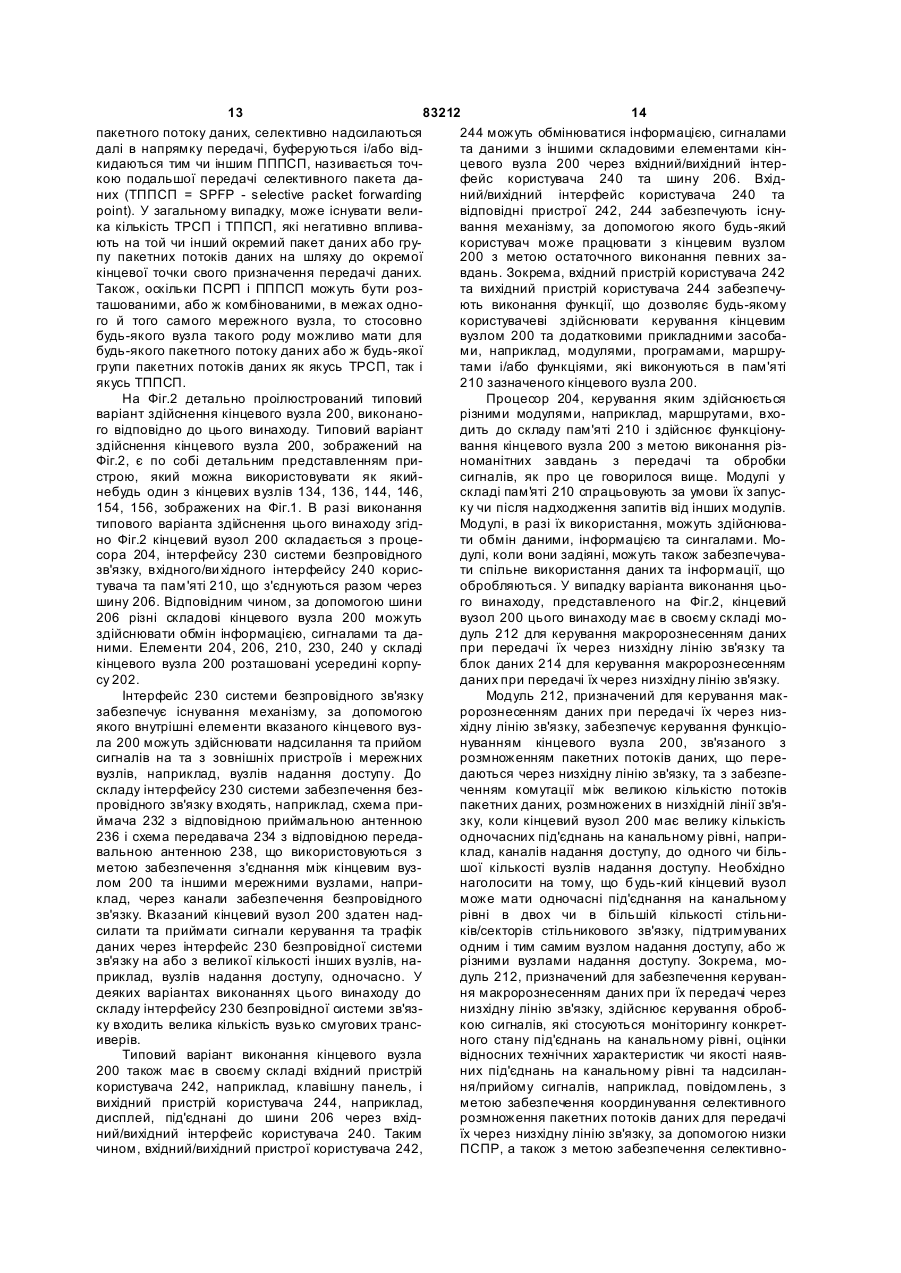

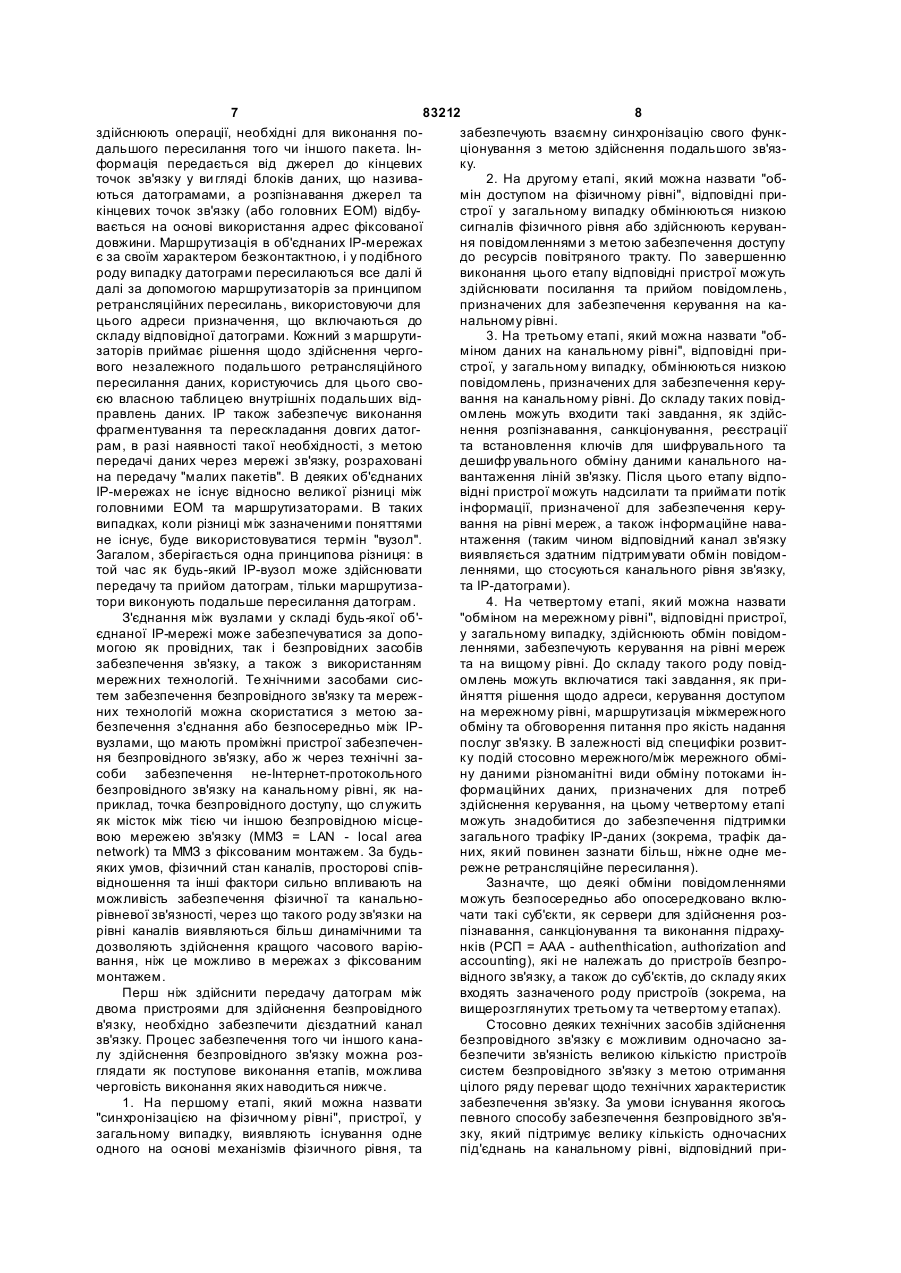

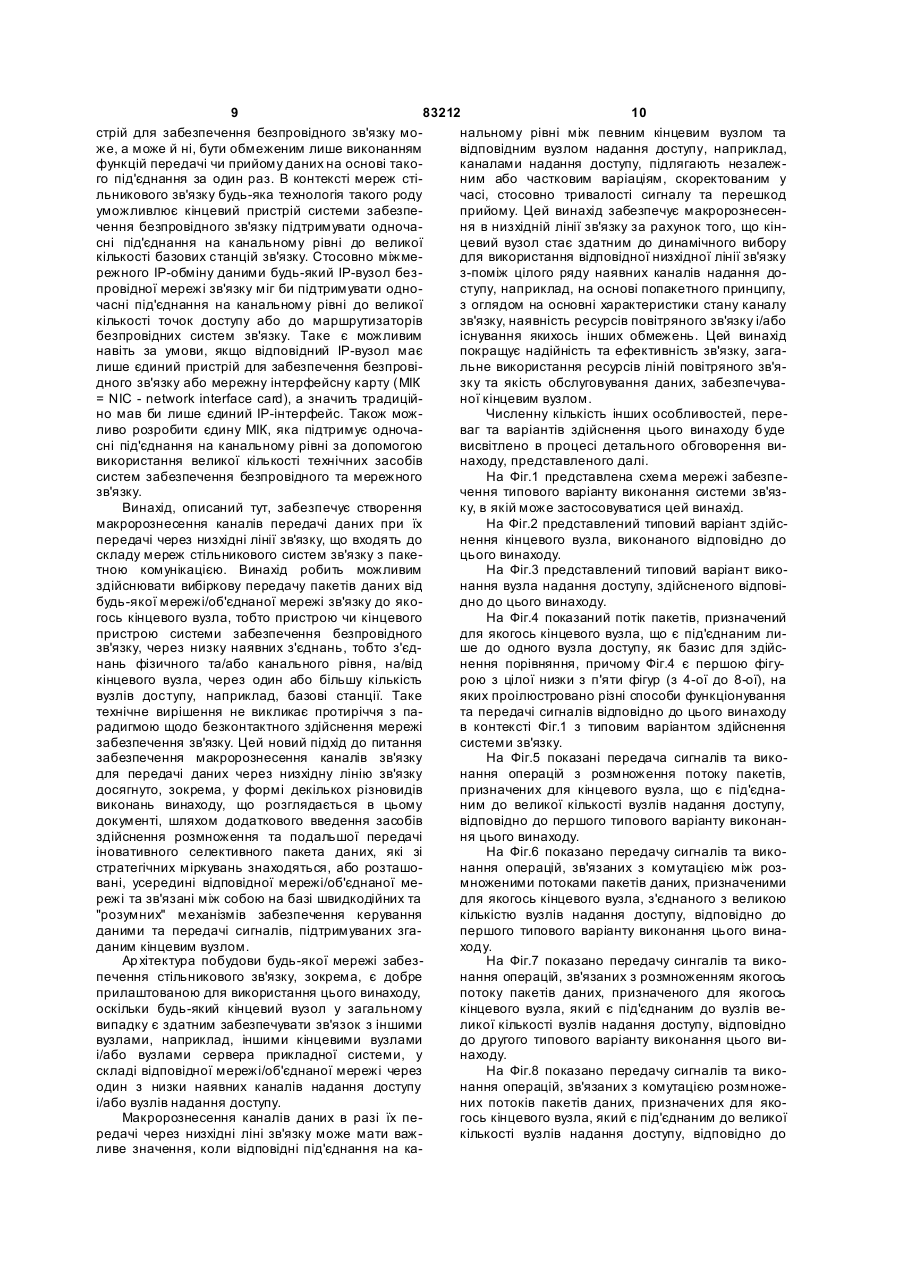

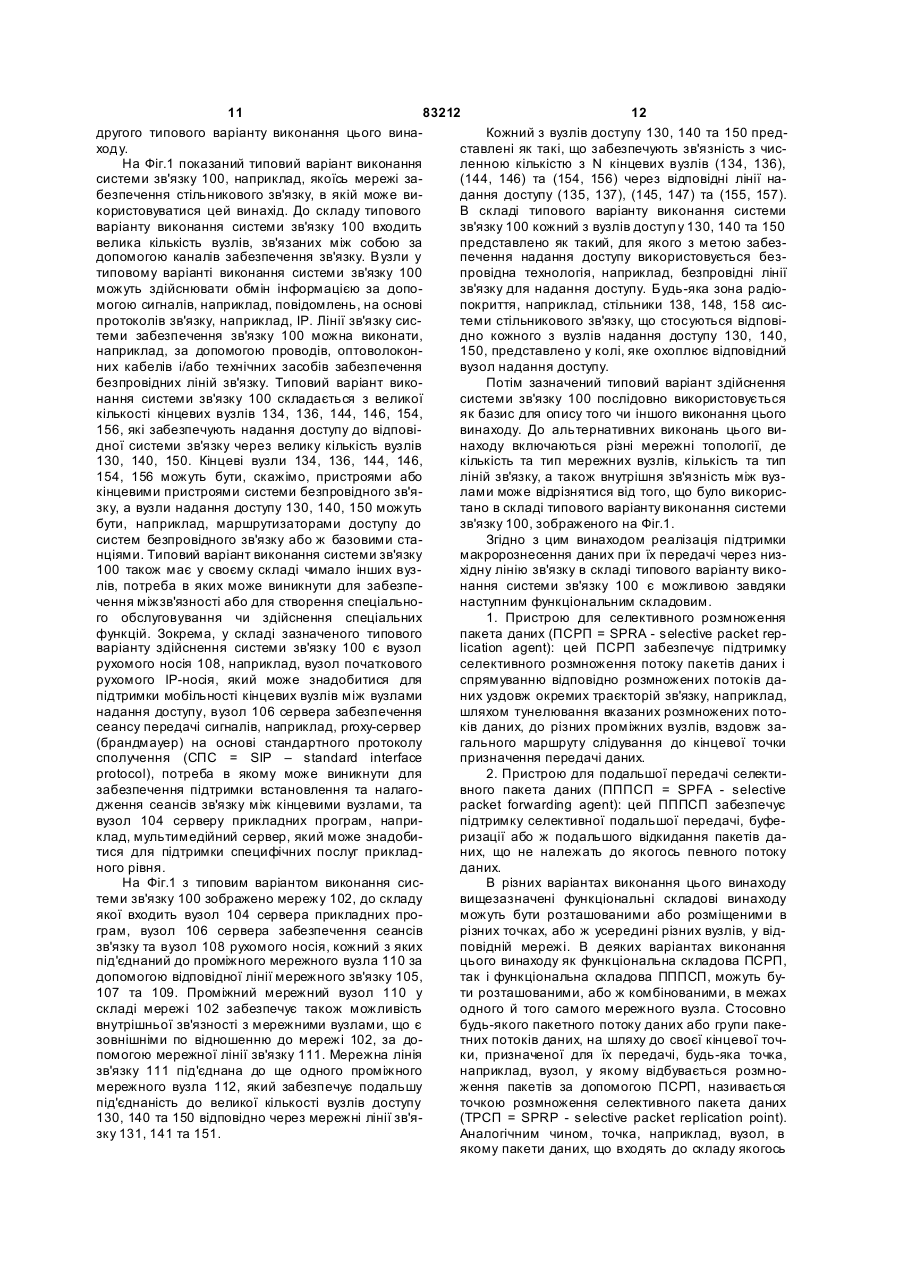

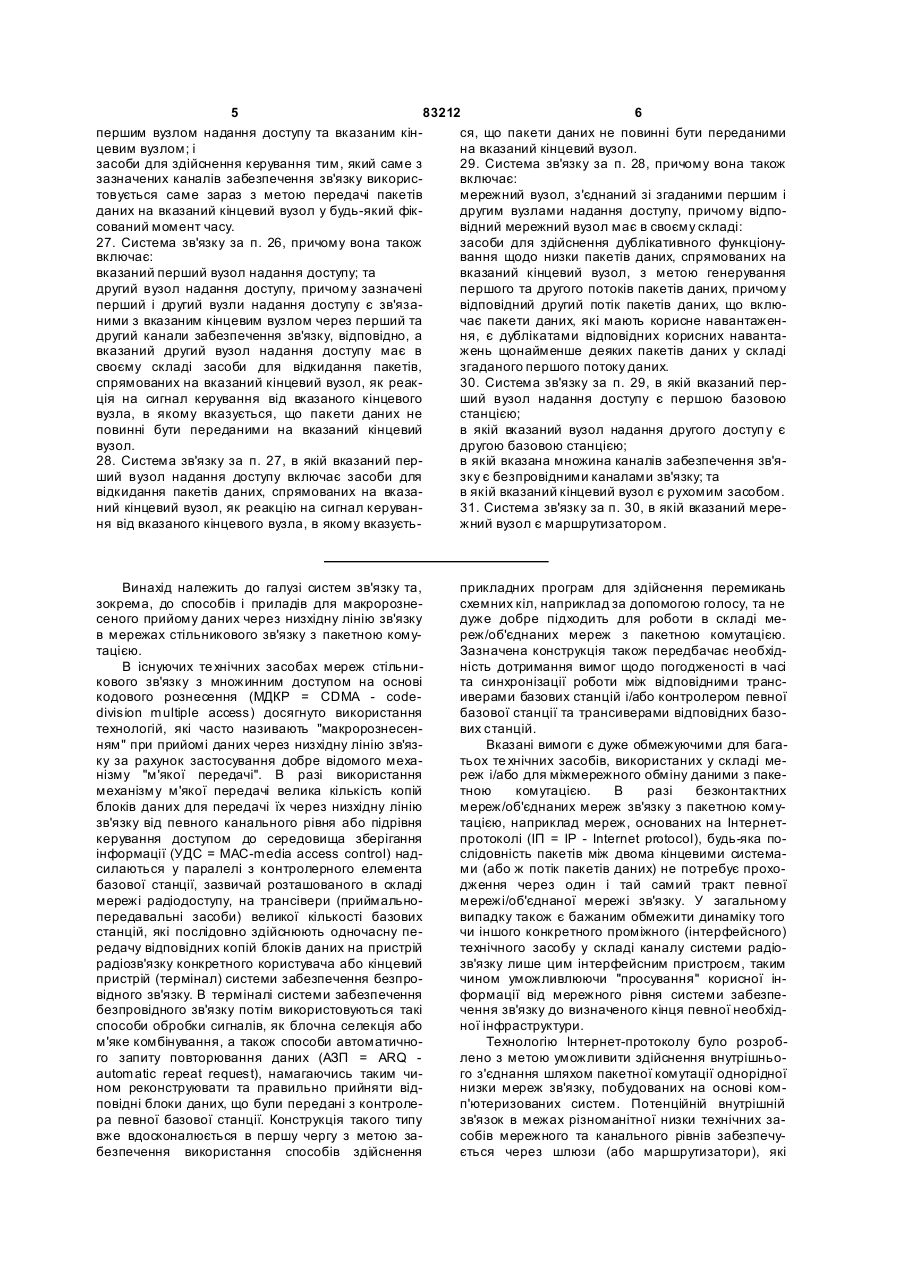

1. Спосіб зв'язку, який включає: використання кінцевого вузла для підтримання роботи з множиною каналів зв'язку, причому один з перших з зазначених каналів зв'язку існує між першим вузлом надання доступу та зазначеним кінцевим вузлом; та спосіб керування, який використовується в каналах зазначених систем зв'язку з множинним доступом для передачі пакетів даних на вказаний кінцевий вузол в будь-який час. 2. Спосіб за п. 1, в якому вказаний кінцевий вузол здійснює керування тим, який саме з вказаних каналів забезпечення зв'язку з множинним доступом використовується саме зараз, причому зазначений спосіб також включає: використання вказаного кінцевого вузла з метою здійснення передачі сигналу на вказаний перший вузол надання доступу, щоб забезпечити керування зазначеним першим вузлом надання доступу з метою здійснення передачі пакетів даних на вказаний кінцевий вузол через згаданий перший канал зв'язку. 3. Спосіб за п. 2, причому він також включає: використання кінцевого вузла з метою забезпечення посилання сигналу на вказаний перший вузол надання доступу, щоб запобігти передачі пакетів даних на вказаний кінцевий вузол через перший канал забезпечення зв'язку як мінімум упродовж найменшого періоду часу, упродовж 2 (19) 1 3 83212 4 виконання дублікативного функціонування щодо передачу зазначеного першого пакетного потоку низки пакетів даних, спрямованих на вказаний даних на вказаний перший вузол надання доступу; кінцевий вузол, щоб генерувати перший і другий передачу зазначеного другого пакетного потоку потоки даних; даних на вказаний другий вузол надання доступу; маршрутизацію зазначеного першого потоку пакета тів даних на вказаний перший вузол надання довикористання роботи першого та другого вузлів ступу; та надання доступу з метою забезпечення відкидання маршрутизацію зазначеного другого потоку даних пакетів даних, що передаються на вказаний кінцена вказаний другий вузол надання доступу. вий вузол іншим з вказаних двох першого та дру8. Спосіб за п. 7, який також включає операцію з гого вузлів надання доступу. використання вказаного кінцевого вузла з метою 16. Спосіб за п. 15, в якому час, необхідний для реконструювання єдиної низки пакетів даних від передачі певного сигналу керування від відповідпакетів, прийнятих через вказані перший та другий ного кінцевого вузла на перший вузол надання канали забезпечення зв'язку, причому ці пакети у доступ у, є меншим, ніж час, необхідний для перескладі зазначеної єдиної низки пакетів даних віддачі пакетів даних від вказаного мережного вузла, повідають щонайменше частині відповідної низки який здійснює дублювання пакетів даних для попакетів даних, дублікованих задля здійснення гесилання їх на перший вузол надання доступу. нерування згаданого першого та другого потоків 17. Спосіб за п. 16, в якому час, необхідний для пакетів даних. передачі певного сигналу керування від відповід9. Спосіб за п. 1, в якому керування тим, який саме ного кінцевого вузла на другий вузол надання доз множини зазначених каналів ліній зв'язку використупу, є меншим, ніж час, необхідний для передачі стовується для передачі пакетів даних на вказаний пакетів даних від вказаного мережного вузла, який кінцевий вузол у будь-який фіксований момент здійснює дублювання пакетів даних для посиланчасу, здійснюється як функція від якісних вимірів ня їх на другий вузол надання доступу. стану каналу зв'язку. 18. Спосіб за п. 15, в якому час, необхідний для 10. Спосіб за п. 9, в якому вказаний кінцевий вузол передачі певного сигналу керування від відповідздійснює керування тим, який саме з множини заного кінцевого вузла на перший вузол надання значених каналів забезпечення зв'язку використодоступ у, є меншим, ніж час, необхідний для перевується саме зараз для передачі пакетів даних на дачі пакетів даних від вказаного мережного вузла, вказаний кінцевий вузол. який здійснює копіювання пакетів даних для поси11. Спосіб за п. 1, в якому вказаний кінцевий вузол лання їх на вказаний кінцевий вузол. здійснює вибір того, який саме з множини зазна19. Спосіб за п. 18, в якому час, необхідний для чених каналів забезпечення зв'язку має викориспередачі певного сигналу керування від відповідтовуватися у будь-який момент часу для передачі ного кінцевого вузла на другий вузол надання допакетів даних на вказаний кінцевий вузол в залежступу, є меншим, ніж час, необхідний для передачі ності від якісної інформації про стан каналу. пакетів даних від вказаного мережного вузла, який 12. Спосіб за п. 1, в якому вказаний кінцевий вузол здійснює дублювання пакетів даних для посиланздійснює керування тим, який саме з множини заня їх на вказаний кінцевий вузол. значених каналів забезпечення зв'язку має вико20. Спосіб за п. 2, в якому вказаний вузол надання ристовуватися у будь-який фіксований момент доступ у є базовою станцією. часу шля хом передачі щонайменше одного сигна21. Спосіб за п. 2, в якому вказаний кінцевий вузол лу керування на вказаний перший вузол надання є рухомим засобом; і в якому вказана множина доступ у. каналів забезпечення зв'язку є каналами забезпе13. Спосіб за п. 12, в якому другий з множини зачення безпровідного зв'язку. значених каналів забезпечення зв'язку розташова22. Спосіб за п. 21, в якому вказані канали забезний між вказаним кінцевим вузлом і другим вузлом печення зв'язку є каналами забезпечення зв'язку надання доступу; та на основі систем зв'язку з ущільненням каналів на в якому вказаний кінцевий вузол посилає сигнали основі ортогонально-частотного розділення канакерування на щонайменше один вузол надання лів. доступ у з метою здійснення керування тим, який з 23. Спосіб за п. 21, в якому вказані канали забезвказаних першого та другого каналів забезпечення печення зв'язку є каналами систем зв'язку з мнозв'язку використовується саме зараз для передачі жинним доступом та кодовим розділенням каналів пакетів даних на вказаний кінцевий вузол. зв'язку. 14. Спосіб за п. 13, в якому вказаний кінцевий ву24. Спосіб за п. 21, в якому вказаний вузол наданзол посилає сигнали, призначені для керування ня доступу є базовою станцією. передачею пакетом даних, на щонайменше два 25. Спосіб за п. 7, в якому вказаний мережний вувузли надання доступу, що мають канали зв'язку з зол є маршрутизатором; в якому вказаний мережвказаним кінцевим вузлом. ний вузол є базовою станцією; та в якому вказаний 15. Спосіб за п. 13, причому цей спосіб також кінцевий вузол є портативним комп'ютеромвключає: ноутбуком. використання роботи мережного вузла для спря26. Система зв'язку, що включає: мування продубльованих пакетів даних на вказакінцевий вузол, причому цей вказаний кінцевий ний кінцевий вузол, щоб таким чином отримати вузол має в своєму складі: генерування останнім першого та другого пакетних засоби для підтримання множини каналів забезпепотоків даних; чення зв'язку, причому перший канал з вказаних каналів забезпечення зв'язку розташований між 5 83212 6 першим вузлом надання доступу та вказаним кінся, що пакети даних не повинні бути переданими цевим вузлом; і на вказаний кінцевий вузол. засоби для здійснення керування тим, який саме з 29. Система зв'язку за п. 28, причому вона також зазначених каналів забезпечення зв'язку викорисвключає: товується саме зараз з метою передачі пакетів мережний вузол, з'єднаний зі згаданими першим і даних на вказаний кінцевий вузол у будь-який фікдругим вузлами надання доступу, причому відпосований момент часу. відний мережний вузол має в своєму складі: 27. Система зв'язку за п. 26, причому вона також засоби для здійснення дублікативного функціонувключає: вання щодо низки пакетів даних, спрямованих на вказаний перший вузол надання доступу; та вказаний кінцевий вузол, з метою генерування другий вузол надання доступу, причому зазначені першого та другого потоків пакетів даних, причому перший і другий вузли надання доступу є зв'язавідповідний другий потік пакетів даних, що вклюними з вказаним кінцевим вузлом через перший та чає пакети даних, які мають корисне навантажендругий канали забезпечення зв'язку, відповідно, а ня, є дублікатами відповідних корисних навантавказаний другий вузол надання доступу має в жень щонайменше деяких пакетів даних у складі своєму складі засоби для відкидання пакетів, згаданого першого потоку даних. спрямованих на вказаний кінцевий вузол, як реак30. Система зв'язку за п. 29, в якій вказаний перція на сигнал керування від вказаного кінцевого ший вузол надання доступу є першою базовою вузла, в якому вказується, що пакети даних не станцією; повинні бути переданими на вказаний кінцевий в якій вказаний вузол надання другого доступ у є вузол. другою базовою станцією; 28. Система зв'язку за п. 27, в якій вказаний перв якій вказана множина каналів забезпечення зв'яший вузол надання доступу включає засоби для зку є безпровідними каналами зв'язку; та відкидання пакетів даних, спрямованих на вказав якій вказаний кінцевий вузол є рухомим засобом. ний кінцевий вузол, як реакцію на сигнал керуван31. Система зв'язку за п. 30, в якій вказаний мереня від вказаного кінцевого вузла, в якому вказуєтьжний вузол є маршрутизатором. Винахід належить до галузі систем зв'язку та, зокрема, до способів і приладів для макрорознесеного прийому даних через низхідну лінію зв'язку в мережах стільникового зв'язку з пакетною комутацією. В існуючих те хнічних засобах мереж стільникового зв'язку з множинним доступом на основі кодового рознесення (МДКР = CDMA - codedivision multiple access) досягнуто використання технологій, які часто називають "макрорознесенням" при прийомі даних через низхідну лінію зв'язку за рахунок застосування добре відомого механізму "м'якої передачі". В разі використання механізму м'якої передачі велика кількість копій блоків даних для передачі їх через низхідну лінію зв'язку від певного канального рівня або підрівня керування доступом до середовища зберігання інформації (УДС = МАС-media access control) надсилаються у паралелі з контролерного елемента базової станції, зазвичай розташованого в складі мережі радіодоступу, на трансівери (приймальнопередавальні засоби) великої кількості базових станцій, які послідовно здійснюють одночасну передачу відповідних копій блоків даних на пристрій радіозв'язку конкретного користувача або кінцевий пристрій (термінал) системи забезпечення безпровідного зв'язку. В терміналі системи забезпечення безпровідного зв'язку потім використовуються такі способи обробки сигналів, як блочна селекція або м'яке комбінування, а також способи автоматичного запиту повторювання даних (АЗП = ARQ automatic repeat request), намагаючись таким чином реконструювати та правильно прийняти відповідні блоки даних, що були передані з контролера певної базової станції. Конструкція такого типу вже вдосконалюється в першу чергу з метою забезпечення використання способів здійснення прикладних програм для здійснення перемикань схемних кіл, наприклад за допомогою голосу, та не дуже добре підходить для роботи в складі мереж/об'єднаних мереж з пакетною комутацією. Зазначена конструкція також передбачає необхідність дотримання вимог щодо погодженості в часі та синхронізації роботи між відповідними трансиверами базових станцій і/або контролером певної базової станції та трансиверами відповідних базових станцій. Вказані вимоги є дуже обмежуючими для багатьох те хнічних засобів, використаних у складі мереж і/або для міжмережного обміну даними з пакетною комутацією. В разі безконтактних мереж/об'єднаних мереж зв'язку з пакетною комутацією, наприклад мереж, основаних на Інтернетпротоколі (ІП = IP - Internet protocol), будь-яка послідовність пакетів між двома кінцевими системами (або ж потік пакетів даних) не потребує проходження через один і тай самий тракт певної мережі/об'єднаної мережі зв'язку. У загальному випадку також є бажаним обмежити динаміку того чи іншого конкретного проміжного (інтерфейсного) технічного засобу у складі каналу системи радіозв'язку лише цим інтерфейсним пристроєм, таким чином уможливлюючи "просування" корисної інформації від мережного рівня системи забезпечення зв'язку до визначеного кінця певної необхідної інфраструктури. Технологію Інтернет-протоколу було розроблено з метою уможливити здійснення внутрішнього з'єднання шляхом пакетної комутації однорідної низки мереж зв'язку, побудованих на основі комп'ютеризованих систем. Потенційній внутрішній зв'язок в межах різноманітної низки технічних засобів мережного та канального рівнів забезпечується через шлюзи (або маршрутизатори), які 7 83212 8 здійснюють операції, необхідні для виконання позабезпечують взаємну синхронізацію свого функдальшого пересилання того чи іншого пакета. Інціонування з метою здійснення подальшого зв'язформація передається від джерел до кінцевих ку. точок зв'язку у ви гляді блоків даних, що назива2. На другому етапі, який можна назвати "обються датограмами, а розпізнавання джерел та мін доступом на фізичному рівні", відповідні прикінцевих точок зв'язку (або головних ЕОМ) відбустрої у загальному випадку обмінюються низкою вається на основі використання адрес фіксованої сигналів фізичного рівня або здійснюють керувандовжини. Маршрутизація в об'єднаних IP-мережах ня повідомленнями з метою забезпечення доступу є за своїм характером безконтактною, і у подібного до ресурсів повітряного тракту. По завершенню роду випадку датограми пересилаються все далі й виконання цього етапу відповідні пристрої можуть далі за допомогою маршрутизаторів за принципом здійснювати посилання та прийом повідомлень, ретрансляційних пересилань, використовуючи для призначених для забезпечення керування на кацього адреси призначення, що включаються до нальному рівні. складу відповідної датограми. Кожний з маршрути3. На третьому етапі, який можна назвати "обзаторів приймає рішення щодо здійснення чергоміном даних на канальному рівні", відповідні привого незалежного подальшого ретрансляційного строї, у загальному випадку, обмінюються низкою пересилання даних, користуючись для цього своповідомлень, призначених для забезпечення керуєю власною таблицею внутрішніх подальших відвання на канальному рівні. До складу таких повідправлень даних. IP також забезпечує виконання омлень можуть входити такі завдання, як здійсфрагментування та перескладання довгих датогнення розпізнавання, санкціонування, реєстрації рам, в разі наявності такої необхідності, з метою та встановлення ключів для шифрувального та передачі даних через мережі зв'язку, розраховані дешифр увального обміну даними канального нана передачу "малих пакетів". В деяких об'єднаних вантаження ліній зв'язку. Після цього етапу відпоIP-мережах не існує відносно великої різниці між відні пристрої можуть надсилати та приймати потік головними ЕОМ та маршрутизаторами. В таких інформації, призначеної для забезпечення керувипадках, коли різниці між зазначеними поняттями вання на рівні мереж, а також інформаційне наване існує, буде використовуватися термін "вузол". нтаження (таким чином відповідний канал зв'язку Загалом, зберігається одна принципова різниця: в виявляється здатним підтримувати обмін повідомтой час як будь-який IP-вузол може здійснювати леннями, що стосуються канального рівня зв'язку, передачу та прийом датограм, тільки маршрутизата ІР-датограми). тори виконують подальше пересилання датограм. 4. На четвертому етапі, який можна назвати З'єднання між вузлами у складі будь-якої об'"обміном на мережному рівні", відповідні пристрої, єднаної IP-мережі може забезпечуватися за допоу загальному випадку, здійснюють обмін повідоммогою як провідних, так і безпровідних засобів леннями, забезпечують керування на рівні мереж забезпечення зв'язку, а також з використанням та на вищому рівні. До складу такого роду повідмережних технологій. Те хнічними засобами сисомлень можуть включатися такі завдання, як притем забезпечення безпровідного зв'язку та мережйняття рішення щодо адреси, керування доступом них технологій можна скористатися з метою зана мережному рівні, маршрутизація міжмережного безпечення з'єднання або безпосередньо між ІРобміну та обговорення питання про якість надання вузлами, що мають проміжні пристрої забезпеченпослуг зв'язку. В залежності від специфіки розвитня безпровідного зв'язку, або ж через технічні заку подій стосовно мережного/між мережного обмісоби забезпечення не-Інтернет-протокольного ну даними різноманітні види обміну потоками інбезпровідного зв'язку на канальному рівні, як наформаційних даних, призначених для потреб приклад, точка безпровідного доступу, що служить здійснення керування, на цьому четвертому етапі як місток між тією чи іншою безпровідною місцеможуть знадобитися до забезпечення підтримки вою мережею зв'язку (ММЗ = LAN - local area загального трафіку IP-даних (зокрема, трафік даnetwork) та ММЗ з фіксованим монтажем. За будьних, який повинен зазнати більш, ніжне одне меяких умов, фізичний стан каналів, просторові співрежне ретрансляційне пересилання). відношення та інші фактори сильно впливають на Зазначте, що деякі обміни повідомленнями можливість забезпечення фізичної та канальноможуть безпосередньо або опосередковано вклюрівневої зв'язності, через що такого роду зв'язки на чати такі суб'єкти, як сервери для здійснення розрівні каналів виявляються більш динамічними та пізнавання, санкціонування та виконання підрахудозволяють здійснення кращого часового варіюнків (РСП = ААА - authenthication, authorization and вання, ніж це можливо в мережах з фіксованим accounting), які не належать до пристроїв безпромонтажем. відного зв'язку, а також до суб'єктів, до складу яких Перш ніж здійснити передачу датограм між входять зазначеного роду пристроїв (зокрема, на двома пристроями для здійснення безпровідного вищерозглянутих третьому та четвертому етапах). в'язку, необхідно забезпечити дієздатний канал Стосовно деяких технічних засобів здійснення зв'язку. Процес забезпечення того чи іншого канабезпровідного зв'язку є можливим одночасно залу здійснення безпровідного зв'язку можна розбезпечити зв'язність великою кількістю пристроїв глядати як поступове виконання етапів, можлива систем безпровідного зв'язку з метою отримання черговість виконання яких наводиться нижче. цілого ряду переваг щодо технічних характеристик 1. На першому етапі, який можна назвати забезпечення зв'язку. За умови існування якогось "синхронізацією на фізичному рівні", пристрої, у певного способу забезпечення безпровідного зв'язагальному випадку, виявляють існування одне зку, який підтримує велику кількість одночасних одного на основі механізмів фізичного рівня, та під'єднань на канальному рівні, відповідний при 9 83212 10 стрій для забезпечення безпровідного зв'язку мональному рівні між певним кінцевим вузлом та же, а може й ні, бути обмеженим лише виконанням відповідним вузлом надання доступу, наприклад, функцій передачі чи прийому даних на основі такоканалами надання доступу, підлягають незалежго під'єднання за один раз. В контексті мереж стіним або частковим варіаціям, скоректованим у льникового зв'язку будь-яка технологія такого роду часі, стосовно тривалості сигналу та перешкод уможливлює кінцевий пристрій системи забезпеприйому. Цей винахід забезпечує макрорознесенчення безпровідного зв'язку підтримувати одночаня в низхідній лінії зв'язку за рахунок того, що кінсні під'єднання на канальному рівні до великої цевий вузол стає здатним до динамічного вибору кількості базових станцій зв'язку. Стосовно міжмедля використання відповідної низхідної лінії зв'язку режного IP-обміну даними будь-який ІР-вузол безз-поміж цілого ряду наявних каналів надання допровідної мережі зв'язку міг би підтримувати одноступу, наприклад, на основі попакетного принципу, часні під'єднання на канальному рівні до великої з оглядом на основні характеристики стану каналу кількості точок доступу або до маршрутизаторів зв'язку, наявність ресурсів повітряного зв'язку і/або безпровідних систем зв'язку. Таке є можливим існування якихось інших обмежень. Цей винахід навіть за умови, якщо відповідний IP-вузол має покращує надійність та ефективність зв'язку, загалише єдиний пристрій для забезпечення безпровільне використання ресурсів ліній повітряного зв'ядного зв'язку або мережну інтерфейсну карту (МІК зку та якість обслуговування даних, забезпечува= NIC - network interface card), а значить традиційної кінцевим вузлом. но мав би лише єдиний IP-інтерфейс. Також можЧисленну кількість інших особливостей, переливо розробити єдину МІК, яка підтримує одночаваг та варіантів здійснення цього винаходу буде сні під'єднання на канальному рівні за допомогою висвітлено в процесі детального обговорення вивикористання великої кількості технічних засобів находу, представленого далі. систем забезпечення безпровідного та мережного На Фіг.1 представлена схема мережі забезпезв'язку. чення типового варіанту виконання системи зв'язВинахід, описаний тут, забезпечує створення ку, в якій може застосовуватися цей винахід. макрорознесення каналів передачі даних при їх На Фіг.2 представлений типовий варіант здійспередачі через низхідні лінії зв'язку, що входять до нення кінцевого вузла, виконаного відповідно до складу мереж стільникового систем зв'язку з пакецього винаходу. тною комунікацією. Винахід робить можливим На Фіг.3 представлений типовий варіант викоздійснювати вибіркову передачу пакетів даних від нання вузла надання доступу, здійсненого відповібудь-якої мережі/об'єднаної мережі зв'язку до якодно до цього винаходу. гось кінцевого вузла, тобто пристрою чи кінцевого На Фіг.4 показаний потік пакетів, призначений пристрою системи забезпечення безпровідного для якогось кінцевого вузла, що є під'єднаним лизв'язку, через низку наявних з'єднань, тобто з'єдше до одного вузла доступу, як базис для здійснань фізичного та/або канального рівня, на/від нення порівняння, причому Фіг.4 є першою фігукінцевого вузла, через один або більшу кількість рою з цілої низки з п'яти фігур (з 4-ої до 8-ої), на вузлів доступу, наприклад, базові станції. Таке яких проілюстровано різні способи функціонування технічне вирішення не викликає протиріччя з пата передачі сигналів відповідно до цього винаходу радигмою щодо безконтактного здійснення мережі в контексті Фіг.1 з типовим варіантом здійснення забезпечення зв'язку. Цей новий підхід до питання системи зв'язку. забезпечення макрорознесення каналів зв'язку На Фіг.5 показані передача сигналів та викодля передачі даних через низхідну лінію зв'язку нання операцій з розмноження потоку пакетів, досягнуто, зокрема, у формі декількох різновидів призначених для кінцевого вузла, що є під'єднавиконань винаходу, що розглядається в цьому ним до великої кількості вузлів надання доступу, документі, шляхом додаткового введення засобів відповідно до першого типового варіанту виконанздійснення розмноження та подальшої передачі ня цього винаходу. іновативного селективного пакета даних, які зі На Фіг.6 показано передачу сигналів та викостратегічних міркувань знаходяться, або розташонання операцій, зв'язаних з комутацією між розвані, усередині відповідної мережі/об'єднаної мемноженими потоками пакетів даних, призначеними режі та зв'язані між собою на базі швидкодійних та для якогось кінцевого вузла, з'єднаного з великою "розумних" механізмів забезпечення керування кількістю вузлів надання доступу, відповідно до даними та передачі сигналів, підтримуваних згапершого типового варіанту виконання цього винаданим кінцевим вузлом. ходу. Ар хітектура побудови будь-якої мережі забезНа Фіг.7 показано передачу сингалів та викопечення стільникового зв'язку, зокрема, є добре нання операцій, зв'язаних з розмноженням якогось прилаштованою для використання цього винаходу, потоку пакетів даних, призначеного для якогось оскільки будь-який кінцевий вузол у загальному кінцевого вузла, який є під'єднаним до вузлів вевипадку є здатним забезпечувати зв'язок з іншими ликої кількості вузлів надання доступу, відповідно вузлами, наприклад, іншими кінцевими вузлами до другого типового варіанту виконання цього виі/або вузлами сервера прикладної системи, у находу. складі відповідної мережі/об'єднаної мережі через На Фіг.8 показано передачу сигналів та викоодин з низки наявних каналів надання доступу нання операцій, зв'язаних з комутацією розмножеі/або вузлів надання доступу. них потоків пакетів даних, призначених для якоМакрорознесення каналів даних в разі їх пегось кінцевого вузла, який є під'єднаним до великої редачі через низхідні ліні зв'язку може мати важкількості вузлів надання доступу, відповідно до ливе значення, коли відповідні під'єднання на ка 11 83212 12 другого типового варіанту виконання цього винаКожний з вузлів доступу 130, 140 та 150 предходу. ставлені як такі, що забезпечують зв'язність з чисНа Фіг.1 показаний типовий варіант виконання ленною кількістю з N кінцевих вузлів (134, 136), системи зв'язку 100, наприклад, якоїсь мережі за(144, 146) та (154, 156) через відповідні лінії набезпечення стільникового зв'язку, в якій може видання доступу (135, 137), (145, 147) та (155, 157). користовуватися цей винахід. До складу типового В складі типового варіанту виконання системи варіанту виконання системи зв'язку 100 входить зв'язку 100 кожний з вузлів доступ у 130, 140 та 150 велика кількість вузлів, зв'язаних між собою за представлено як такий, для якого з метою забездопомогою каналів забезпечення зв'язку. Вузли у печення надання доступу використовується безтиповому варіанті виконання системи зв'язку 100 провідна технологія, наприклад, безпровідні лінії можуть здійснювати обмін інформацією за допозв'язку для надання доступу. Будь-яка зона радіомогою сигналів, наприклад, повідомлень, на основі покриття, наприклад, стільники 138, 148, 158 сиспротоколів зв'язку, наприклад, IP. Лінії зв'язку системи стільникового зв'язку, що стосуються відповітеми забезпечення зв'язку 100 можна виконати, дно кожного з вузлів надання доступу 130, 140, наприклад, за допомогою проводів, оптоволокон150, представлено у колі, яке охоплює відповідний них кабелів і/або технічних засобів забезпечення вузол надання доступу. безпровідних ліній зв'язку. Типовий варіант викоПотім зазначений типовий варіант здійснення нання системи зв'язку 100 складається з великої системи зв'язку 100 послідовно використовується кількості кінцевих вузлів 134, 136, 144, 146, 154, як базис для опису того чи іншого виконання цього 156, які забезпечують надання доступу до відповівинаходу. До альтернативних виконань цього видної системи зв'язку через велику кількість вузлів находу включаються різні мережні топології, де 130, 140, 150. Кінцеві вузли 134, 136, 144, 146, кількість та тип мережних вузлів, кількість та тип 154, 156 можуть бути, скажімо, пристроями або ліній зв'язку, а також внутрішня зв'язність між вузкінцевими пристроями системи безпровідного зв'ялами може відрізнятися від того, що було викорисзку, а вузли надання доступу 130, 140, 150 можуть тано в складі типового варіанту виконання системи бути, наприклад, маршрутизаторами доступу до зв'язку 100, зображеного на Фіг.1. систем безпровідного зв'язку або ж базовими стаЗгідно з цим винаходом реалізація підтримки нціями. Типовий варіант виконання системи зв'язку макрорознесення даних при їх передачі через низ100 також має у своєму складі чимало інших вузхідну лінію зв'язку в складі типового варіанту виколів, потреба в яких може виникнути для забезпенання системи зв'язку 100 є можливою завдяки чення міжзв'язності або для створення спеціальнонаступним функціональним складовим. го обслуговування чи здійснення спеціальних 1. Пристрою для селективного розмноження функцій. Зокрема, у складі зазначеного типового пакета даних (ПСРП = SPRA - selective packet repваріанту здійснення системи зв'язку 100 є вузол lication agent): цей ПСРП забезпечує підтримку рухомого носія 108, наприклад, вузол початкового селективного розмноження потоку пакетів даних і рухомого IP-носія, який може знадобитися для спрямуванню відповідно розмножених потоків дапідтримки мобільності кінцевих вузлів між вузлами них уздовж окремих траєкторій зв'язку, наприклад, надання доступу, вузол 106 сервера забезпечення шляхом тунелювання вказаних розмножених потосеансу передачі сигналів, наприклад, proxy-сервер ків даних, до різних проміжних вузлів, вздовж за(брандмауер) на основі стандартного протоколу гального маршруту слідування до кінцевої точки сполучення (СПС = SIP – standard interface призначення передачі даних. protocol), потреба в якому може виникнути для 2. Пристрою для подальшої передачі селектизабезпечення підтримки встановлення та налаговного пакета даних (ПППСП = SPFA - selective дження сеансів зв'язку між кінцевими вузлами, та packet forwarding agent): цей ПППСП забезпечує вузол 104 серверу прикладних програм, наприпідтримку селективної подальшої передачі, буфеклад, мультимедійний сервер, який може знадобиризації або ж подальшого відкидання пакетів датися для підтримки специфічних послуг прикладних, що не належать до якогось певного потоку ного рівня. даних. На Фіг.1 з типовим варіантом виконання сисВ різних варіантах виконання цього винаходу теми зв'язку 100 зображено мережу 102, до складу вищезазначені функціональні складові винаходу якої входить вузол 104 сервера прикладних проможуть бути розташованими або розміщеними в грам, вузол 106 сервера забезпечення сеансів різних точках, або ж усередині різних вузлів, у відзв'язку та вузол 108 рухомого носія, кожний з яких повідній мережі. В деяких варіантах виконання під'єднаний до проміжного мережного вузла 110 за цього винаходу як функціональна складова ПСРП, допомогою відповідної лінії мережного зв'язку 105, так і функціональна складова ПППСП, можуть бу107 та 109. Проміжний мережний вузол 110 у ти розташованими, або ж комбінованими, в межах складі мережі 102 забезпечує також можливість одного й того самого мережного вузла. Стосовно внутрішньої зв'язності з мережними вузлами, що є будь-якого пакетного потоку даних або групи пакезовнішніми по відношенню до мережі 102, за дотних потоків даних, на шляху до своєї кінцевої точпомогою мережної лінії зв'язку 111. Мережна лінія ки, призначеної для їх передачі, будь-яка точка, зв'язку 111 під'єднана до ще одного проміжного наприклад, вузол, у якому відбувається розмномережного вузла 112, який забезпечує подальшу ження пакетів за допомогою ПСРП, називається під'єднаність до великої кількості вузлів доступу точкою розмноження селективного пакета даних 130, 140 та 150 відповідно через мережні лінії зв'я(ТРСП = SPRP - selective packet replication point). зку 131, 141 та 151. Аналогічним чином, точка, наприклад, вузол, в якому пакети даних, що входять до складу якогось 13 83212 14 пакетного потоку даних, селективно надсилаються 244 можуть обмінюватися інформацією, сигналами далі в напрямку передачі, буферуються і/або відта даними з іншими складовими елементами кінкидаються тим чи іншим ПППСП, називається точцевого вузла 200 через вхідний/вихідний інтеркою подальшої передачі селективного пакета дафейс користувача 240 та шину 206. Вхідних (ТППСП = SPFP - selective packet forwarding ний/вихідний інтерфейс користувача 240 та point). У загальному випадку, може існувати веливідповідні пристрої 242, 244 забезпечують існука кількість ТРСП і ТППСП, які негативно впливавання механізму, за допомогою якого будь-який ють на той чи інший окремий пакет даних або грукористувач може працювати з кінцевим вузлом пу пакетних потоків даних на шляху до окремої 200 з метою остаточного виконання певних закінцевої точки свого призначення передачі даних. вдань. Зокрема, вхідний пристрій користувача 242 Також, оскільки ПСРП і ПППСП можуть бути розта вихідний пристрій користувача 244 забезпечуташованими, або ж комбінованими, в межах одноють виконання функції, що дозволяє будь-якому го й того самого мережного вузла, то стосовно користувачеві здійснювати керування кінцевим будь-якого вузла такого роду можливо мати для вузлом 200 та додатковими прикладними засобабудь-якого пакетного потоку даних або ж будь-якої ми, наприклад, модулями, програмами, маршругрупи пакетних потоків даних як якусь ТРСП, так і тами і/або функціями, які виконуються в пам'яті якусь ТППСП. 210 зазначеного кінцевого вузла 200. На Фіг.2 детально проілюстрований типовий Процесор 204, керування яким здійснюється варіант здійснення кінцевого вузла 200, виконанорізними модулями, наприклад, маршрутами, вхого відповідно до цього винаходу. Типовий варіант дить до складу пам'яті 210 і здійснює функціонуздійснення кінцевого вузла 200, зображений на вання кінцевого вузла 200 з метою виконання різФіг.2, є по собі детальним представленням приноманітних завдань з передачі та обробки строю, який можна використовувати як якийсигналів, як про це говорилося вище. Модулі у небудь один з кінцевих вузлів 134, 136, 144, 146, складі пам'яті 210 спрацьовують за умови їх запус154, 156, зображених на Фіг.1. В разі виконання ку чи після надходження запитів від інших модулів. типового варіанта здійснення цього винаходу згідМодулі, в разі їх використання, можуть здійснювано Фіг.2 кінцевий вузол 200 складається з процети обмін даними, інформацією та сингалами. Мосора 204, інтерфейсу 230 системи безпровідного дулі, коли вони задіяні, можуть також забезпечувазв'язку, вхідного/ви хідного інтерфейсу 240 користи спільне використання даних та інформації, що тувача та пам'яті 210, що з'єднуються разом через обробляються. У випадку варіанта виконання цьошину 206. Відповідним чином, за допомогою шини го винаходу, представленого на Фіг.2, кінцевий 206 різні складові кінцевого вузла 200 можуть вузол 200 цього винаходу має в своєму складі моздійснювати обмін інформацією, сигналами та дадуль 212 для керування макрорознесенням даних ними. Елементи 204, 206, 210, 230, 240 у складі при передачі їх через низхідну лінію зв'язку та кінцевого вузла 200 розташовані усередині корпублок даних 214 для керування макрорознесенням су 202. даних при передачі їх через низхідну лінію зв'язку. Інтерфейс 230 системи безпровідного зв'язку Модуль 212, призначений для керування макзабезпечує існування механізму, за допомогою рорознесенням даних при передачі їх через низякого внутрішні елементи вказаного кінцевого вузхідну лінію зв'язку, забезпечує керування функціола 200 можуть здійснювати надсилання та прийом нуванням кінцевого вузла 200, зв'язаного з сигналів на та з зовнішніх пристроїв і мережних розмноженням пакетних потоків даних, що перевузлів, наприклад, вузлів надання доступу. До даються через низхідну лінію зв'язку, та з забезпескладу інтерфейсу 230 системи забезпечення безченням комутації між великою кількістю потоків провідного зв'язку входять, наприклад, схема припакетних даних, розмножених в низхідній лінії зв'яймача 232 з відповідною приймальною антенною зку, коли кінцевий вузол 200 має велику кількість 236 і схема передавача 234 з відповідною передаодночасних під'єднань на канальному рівні, напривальною антенною 238, що використовуються з клад, каналів надання доступу, до одного чи більметою забезпечення з'єднання між кінцевим вузшої кількості вузлів надання доступу. Необхідно лом 200 та іншими мережними вузлами, напринаголосити на тому, що будь-кий кінцевий вузол клад, через канали забезпечення безпровідного може мати одночасні під'єднання на канальному зв'язку. Вказаний кінцевий вузол 200 здатен надрівні в двох чи в більшій кількості стільнисилати та приймати сигнали керування та трафік ків/секторів стільникового зв'язку, підтримуваних даних через інтерфейс 230 безпровідної системи одним і тим самим вузлом надання доступу, або ж зв'язку на або з великої кількості інших вузлів, нарізними вузлами надання доступу. Зокрема, моприклад, вузлів надання доступу, одночасно. У дуль 212, призначений для забезпечення керувандеяких варіантах виконаннях цього винаходу до ня макрорознесенням даних при їх передачі через складу інтерфейсу 230 безпровідної системи зв'язнизхідну лінію зв'язку, здійснює керування обробку входить велика кількість вузько смугових транскою сигналів, які стосуються моніторингу конкретиверів. ного стану під'єднань на канальному рівні, оцінки Типовий варіант виконання кінцевого вузла відносних технічних характеристик чи якості наяв200 також має в своєму складі вхідний пристрій них під'єднань на канальному рівні та надсиланкористувача 242, наприклад, клавішну панель, і ня/прийому сигналів, наприклад, повідомлень, з вихідний пристрій користувача 244, наприклад, метою забезпечення координування селективного дисплей, під'єднані до шини 206 через вхідрозмноження пакетних потоків даних для передачі ний/вихідний інтерфейс користувача 240. Таким їх через низхідну лінію зв'язку, за допомогою низки чином, вхідний/вихідний пристрої користувача 242, ПСПР, а також з метою забезпечення селективно 15 83212 16 го подальшого пересилання пакетних потоків даантенною 338, призначених для забезпечення них за допомогою низки ПППСП. Дані 214 для кез'єднання вузла надання доступу 300 з іншими рування макрорознесенням даних при їх передачі мережними вузлами, наприклад, через канали через низхідну лінію зв'язку складаються, напризабезпечення безпровідного зв'язку. клад, з параметрів, інформації про статус і/або Процесор 304, керування якого здійснюється інших відомостей, які стосуються здійснення керурізними модулями, наприклад, маршрутами, вклювання забезпеченням макрорознесення даних при ченими в пам'ять 310, забезпечує керування робоїх передачі через низхідну лінію зв'язку. Зокрема, тою вузла надання доступ у 300 з метою виконання дані 214, призначені для забезпечення керування різних завдань з передачі та обробки сигналів, як макрорознесенням даних при їх передачі через це вже розглядалося вище. Модулі, включені до низхідну лінію зв'язку, можуть включати конфігускладу пам'яті 310, активуються при їх запуску або раційну інформацію (наприклад, відомості про маж на запити від інших модулів. Модулі, коли вони ксимальну кількість одночасних під'єднань, яка задіяні, можуть здійснювати обмін даними, інфорпідтримується або обмежується на частотній осмацією та сигналами. Модулі, коли вони викориснові стосовно забезпечення комутації даних при їх товуються, можуть також забезпечувати одночаспередачі через низхідну лінію зв'язку) та експлуане спільне використання даними та інформацією. таційну інформацію (наприклад, відомості про поВ разі варіанта виконання цього винаходу згідно точний стан щодо процесу обробки сигналів, стаФіг.3 пам'ять 310 вузла надання доступу 300 в ратус відкладення відповіді на сигнал тощо). Модуль мках цього винаходу складається з модуля ПСПР 212, призначений для забезпечення керування 312 з відповідними даними ПСПР 314, а також з макрорознесенням даних при їх передачі через модуля ПППСП 316 з відповідними даними низхідну лінію зв'язку, може допускати і/або модиПППСП 318. фікувати дані 214, призначені для забезпечення Модуль ПСРП 312 забезпечує керування вузкерування макрорознесенням даних при їх перелом надання доступу 300 з метою підтримки викодачі через низхідну лінію зв'язку. нання функцій ПСРП щодо якогось кінцевого вузНа Фіг.3 детально проілюстровано типовий ла, здатного з здійснювати керування варіант здійснення вузла надання доступу 300, макрорознесенням даних при їх передачі через виконаного відповідно до цього винаходу. Типовий низхідну лінію зв'язку, шляхом використання веливаріант здійснення вузла доступу 300, зображений кої кількості таких одночасних під'єднань на канана Фіг.3, детально представляє пристрій, який мольному рівні, як зазначений типовий варіант здійсжна використовувати як один з відповідних вузлів нення кінцевого модуля 200. Модуль ПСПР 312 надання доступу 130, 140, 150, представлених на здійснює керування процесом обробки прийнятих Фіг.1. В разі виконання типового варіанту цього сингалів, наприклад, повідомлень, від інших меревинаходу згідно Фіг.3 вузол надання доступу 300 жних вузлів та/або модулів, як це може виявитися складається з процесора 304, мережнонеобхідним для забезпечення керування, наприго/міжмережного інтерфейсу 320, інтерфейсу 330 клад, розпочинання чи припинення селективного системи забезпечення безпровідного зв'язку та розмноження пакетних потоків даних і для безпопам'яті 320, що разом сполучаються через шину середнього розмноження пакетних потоків через 306. Відповідним чином, через шину 306 різні елеокремі тракти, наприклад, шляхом тунелювання, менти вузла надання доступу 300 можуть здійснюуздовж шляху в напрямку передачі даних до кінцевати обмін інформацією, сигналами та даними. вої точки призначення передачі цих даних. Модуль Елементи 304, 306, 310, 320, 330 у складі вузла ПСРП 312 здійснює також керування процесом надання доступу 300 розташовані усередині коробробки прийнятих сигналів, наприклад, повідомпусу 302. лень, від інших мережних вузлів, призначених для Інтерфейс мережного/міжмережного зв'язку передачі даних на відповідні кінцеві вузли, як це 320 забезпечує існування механізму, на основі може виявитися необхідним для забезпечення якого внутрішні елементи вузла доступу 300 мокласифікації та фільтрування даних з метою вижуть здійснювати передачу та прийом сигналів на значення, чи потребується виконувати розмнота з зовнішніх пристроїв і мережних вузлів. До ження того чи іншого пакета даних. Дані ПСРП 314 складу вказаного мережного/міжмережного інтерскладаються, наприклад, з ідентифікаторів вузлів, фейсу 320 входить схема приймача 322 та схема з параметрів, інформації щодо необхідної фільтпередавача 324, які використовуються для забезрації даних і/або відомостей іншого роду, які стопечення під'єднання вузла 300 до інших мережних суються виконанням ПСРП своїх функцій, як це вузлів, наприклад, через лінії зв'язку з мідних пробуло вже описано вище в цьому документі. Мовідників або ж через волоконно-оптичні лінії зв'яздуль СПРП 312 може також забезпечувати доступ ку. Інтерфейс 330 системи забезпечення безпровіі/або модифікувати дані ПСРП 314. дного зв'язку також уможливлює існування Модуль ПППСП 316 забезпечує керування вумеханізму, за допомогою якого внутрішні елемензлом надання доступу 300 з метою підтримки вити, що входять до складу вузла забезпечення доконання функцій ПППСП щодо якогось кінцевого ступу 300, можуть здійснювати передачу та привузла, здатного здійснювати керування макророзйом сигналів на/від зовнішніх пристроїв і мережних несенням даних при їх передачі через низхідну вузлів, наприклад, кінцевих вузлів. Інтерфейс 330 лінію зв'язку, шля хом використання великої кількосистеми забезпечення безпровідного зв'язку скласті таких одночасних під'єднань на канальному дається, наприклад, зі схеми приймача 332 з відрівні, як зазначений типовий варіант виконання повідною приймальною антенною 336 і схеми пекінцевого модуля 200. Модуль ПППСП 316 здійсредавача 334 з відповідною передавальною нює керування процесом обробки прийнятих сиг 17 83212 18 налів, наприклад, повідомлень, від інших мережпризначених для їх передачі на кінцевий вузол них вузлів та/або модулів, як це може виявитися 200. Відповідним джерелом пакетів даних 450, необхідним для забезпечення керування, напри452, 454, 456, 458, 460, 462 міг би бути будь-який клад, для розпочинання чи припинення селективінший вузол зі складу типового варіанту виконання ного подальшого пересилання розмножених пакесистеми зв'язку 100. Товстими стрілками 410, 412, тних потоків даних. Модуль ПППСП 316 здійснює 414 вказані тракти, обрані для слідування пакетів також керування процесом обробки прийнятих даних 450, 452, 454, 456 , 458, 460, 462, як це просигналів, наприклад, повідомлень, від інших мереписано згідно з маршрутною інформацією для кінжних вузлів, призначених для їх передачі на відпоцевого вузла 200. Таким чином, пакети даних 450, відні кінцеві вузли, як це може виявитися необхід452, 454, 456 , 458, 460, 462 перетинають вузол ним для забезпечення класифікації та рухомого носія даних 108 та перший вузол наданфільтрування даних з метою визначення, чи поня доступу 300, з яких вони потім доставляються требується пакети даних переслати далі, або ж на згаданий кінцевий вузол 200 через зазначений пробуферува ти їх чи відкинути. Дані ПППСП 318 перший канал надання доступу 402. складаються, наприклад, з ідентифікаторів вузлів, На Фіг.5-8 зображені різні аспекти забезпеченз параметрів, інформації щодо необхідного виконя макрорознесення даних при їх передачі через нання фільтрації даних і/або відомостей іншого низхідну лінію зв'язку. На Фіг.5 і 6 проілюстровано роду, які стосуються виконання ПППСП своїх фунперший варіант виконання цього винаходу, а Фіг.7 кцій, як це було вже описано вище в цьому докуі 8 представляють другий варіант виконання винаменті. Модуль ПППСП 316 може також забезпечуходу. Перш ніж детально розглянути специфічні вати доступ і/або модифікувати дані ПППСП 318. особливості цих двох варіантів виконання винахоМодуль надання доступу 300 здатен незалежду, далі спочатку подається опис особливостей но забезпечувати функціональність ППРП та цього винаходу, які можливо реалізувати в обох ПППСП. Отже, стосовно будь-якого пакетного поваріантах його здійснення. У відповідності до цьотоку даних або групи пакетних потоків, що перетиго заявленого винаходу кінцевий вузол 200 здійснають зазначений модуль надання доступу 300 в нює періодичний моніторинг сигналів, отримуваних процесі передачі на шляху до якоїсь точки свого від одного чи від більшої кількості вузлів надання кінцевого призначення, вузол надання доступу 300 доступ у, та використовує цю інформацію з метою може бути або якимось, ППРС, або якимось визначення того, чи має він встановити, підтримуПППСП, або одночасно і ППРП, і ПППСП. вати або ж порушити якесь певне з'єднання на Фіг.4, 5, 6, 7 і 8 ілюстр ують здійснення функції канальному рівні з тим чи іншим окремим вузлом забезпечення макрорознесення даних при їх пенадання доступу. В одному з варіантів виконання редачі через низхідну лінію зв'язку відповідно до цього винаходу у кінцевому вузлі 200 використовуцього винаходу в контексті до типового варіанту ється група параметрів, що можуть біти сконфігувиконання системи зв'язку 100. За умови поріврованими, таких як, але не лише цих, потужність няння з Фіг.1 зображення на Фіг.4-8 представляконтрольного сигналу, усереднене значення триються більш логічними не стільки з фізичної точки валості контрольного сигналу, необхідний рівень зору, скільки за своєю суттю, отже в складі типовомінімальної потужності сигналу для його для пего варіанту виконання системи зв'язку 100 предредачі на кінцевий вузол, вплив на стільникові ставлено лише одну відповідну підгруп у згаданих перешкоди тощо, в якості вхідних характеристик вузлів, через що, зрозуміло, велика кількість фізидля здійснення керування зв'язністю на канальночних вузлів та трактів є непоказаними. Коли покаму рівні. Кінцевий вузол 200 у загальному випадку зується передача сигналів або ж доставка пакетів намагається підтримувати один або більшу кільданих між двома об'єктами, припускається, що такі кість трактів забезпечення доступу, наприклад, сигнали, або ж пакети даних, передаються згідно з зв'язності на канальному рівні з одним чи більшою необхідністю через проміжні вузли і/або тракти, що кількістю вузлів надання доступу, з метою забезфізично сполучають відповідні два об'єкти між сопечення надійного доступу до відповідної мережі бою. Зображення на Фіг.4-8 складаються з вузла зв'язку з достатньою стійкістю до динамічних умов рухомого носія даних 108, двох вузлів надання каналу зв'язку. З плином часу, по мірі прийому доступ у 300 та 300', причому вузол 300' є виконасигналів від різних вузлів надання доступу, кінценим відповідно до цього винаходу, та якого-небудь вий вузол 200 встановлює, підтримує або перериєдиного кінцевого вузла 200, виконаного відповідває під'єднаності згідно з тим, як це вимагається но до цього винаходу. Кінцевий вузол 200 та вузли відповідними параметрами забезпечення керуваннадання доступу 300 та 300', зображені на Фіг.4-8, ня зв'язком, ставлячи за мету підтримання якогось показані у спрощеному виді у порівнянні з тим, як підходящої групи трактів надання доступу. Кільце зроблено на Фіг.2 та Фіг.3 відповідно. кість одночасних під'єднань на канальному рівні На Фіг. 4, з метою порівняння, показано прозалежить від обмежень, встановлених до технічцедуру без забезпечення макрорознесення даних них та програмних засобів у складі кінцевого вузла при їх передачі через низхідну лінію зв'язку. На200. Загалом, і кінцевий вузол 200, і вузли надання приклад, на Фіг.4 кінцевий вузол 200 є під'єднаним доступ у 300 та 300' можуть обмежувати можливу через перший тракт 402 надання доступу до перкількість з'єднань на канальному рівні. шого вузла надання доступу 300. На Фіг.4 також На Фіг.5-8 кінцевий вузол 200 представлений з зображена послідовність пакетів даних 450, 452, великою кількістю під'єднань на канальному рівні, 454, 456, 458, 460, 462 з номерами послідовностей наприклад, через перший канал 402 для надання від і до і+9, причому кожний з яких є складовою доступ у до першого вузла надання доступ у 300, а частиною якого-небудь пакетного потоку даних, також ще через другий канал 502 для надання 19 83212 20 другого доступу до вузла надання доступу 300'. про "висхідний" зв'язок, а з'єднаність між вузлом Зазначимо, що ці приклади демонструють варіант надання доступу та кінцевим вузлом ми будемо з двома під'єднаннями 402 та 502 на канальному розглядати як "низхідний" зв'язок. рівні до двох різних вузлів надання доступу 300 та У відповідності до цього винаходу, кінцевий 300', а заявлений винахід може мати більш шировузол 200 здійснює моніторинг статусу наявних ке використання в разі свого виконання, коли існутрактів надання доступу 402, 502 з метою визнають два або більша кількість під'єднань на канальчення тракту, якому надається перевага, для виному рівні до одного або ж до більшої кількості користання його для передачі висхідного та низвузлів надання доступу. хідного трафіків. Необхідно відзначити, що Для уможливлення обміну повідомленнями висхідний та висхідний тракти, яким надається про дані на канальному рівні (а отже і трафік на перевага, можуть вибиратися незалежним чином, більш високому рівні) кінцевий вузол 200 та вузли а отже в кожний момент часу вони можуть бути надання доступу 300 та 300' виконують функціорізними. В безконтактних мережах зв'язку з пакетнальні операції, необхідні для досягнення аж тракною комутацією кінцевий вузол 200 може селектитів надання доступу 402, 502 та через етап забезвно пересилати далі висхідний трафік даних через печення обміну даних на канальному рівні, як це низку наявних трактів надання доступу 402, 502 в вже обговорювалося вище. Таке можна здійснити режимі дуже високої швидкодії, щоб компенсувати за допомогою відомих способів. Деталі ж щодо динаміку фізичних параметрів та характеристик того, яким саме чином зазначене здійснюється, канального рівня зв'язку. Однак, подальше перестановлять специфіку передачі даних на канальсилання низхідного трафіку даних, призначених ному рівні зв'язку, і вони не будуть викладені в для передачі на кінцевий вузол 200, у загальному цьому документі, оскільки можна скористатися випадку здійснюється на основі маршрутної інфовідомими способами забезпечення передачі дармації, яка підтримується вузлами у складі відпоних. Однак, для того щоб кінцевий вузол 200 вставідної мережної інфраструктури, наприклад, вузновлював велику кількість одночасних з'єднань на лами надання доступу 300 та 300' і/або вузлом канальному рівні, наприклад, з трактами доступу рухомого носія 108. Час неактивного робочого 402> 502, може виявитися необхідним, щоб зазнастану контурів керування при передачі сигналів, чений кінцевий вузол 200 здійснював на канальговорячи про динамічні пристосування або переному рівні незалежний обмін повідомленнями, конфігурування відповідної маршрутної інформації призначеними для забезпечення керування зв'язстосовно традиційно використовуваних технічних ком з великою кількістю об'єктів, наприклад, з вуззасобів для роботи з низхідним трафіком даних, у лами надання доступу 300 та 300'. Більш того, загальному випадку перевищував би часові межі кінцевий вузол 200 повинен бути здатним спрямодинамічних фізичних характеристик і характерисвувати повідомлення, призначені для керування тик зв'язку на канальному рівні. Новизна цього зв'язком, на будь-який окремий об'єкт, наприклад, заявленого винаходу уможливлює здійснення сена вузол надання доступу, як це може потребувалективного подальшого пересилання даних через тися. груп у трактів надання доступу 402, 502 за умови Припускається, що кожний з трактів надання високої швидкодії, таким чином компенсуючи доступ у 402, 502 є здатним підтримувати двоспвплив динамічної зміни з плином часу фізичних рямований обмін на канальному рівні повідомленхарактеристик та характеристик зв'язку на канальнями про дані та трафіком вищого рівні (таким як ному рівні, наприклад, явище швидкого затухання ІР-датограми), хоча це не є необхідним навіть в сигналу. кожний з окремих моментів часу. Стан каналів Фіг.5 і 6 продовжують ілюстративне демонзв'язку, просторові фактори та інші динамічні харастрування проблеми забезпечення макрорознектеристики, що змінюються з плином часу, можуть сення даних при їх передачі через низхідну лінію погіршувати здатність здійснювати обмін повідомзв'язку відповідно до першого варіанту типового леннями (а отже і трафіком вищого рівня) на канавиконання цього винаходу. В зазначеному першольному рівні в одному чи обох напрямках, розгляму варіанті виконання цього винаходу вузол руходаючи їх у будь-який момент часу. У загальному мого носія 108 є відповідною ТРСП, а кожний з випадку фізичний рівень, рівень колового розпівузлів надання доступу 300 та 300' є якоюсь знавання повідомлень (КРП = МАС - message ТППСП. Перед початком використання макророзauthentification code) та канальний рівень забезпенесення даних при їх передачі через низхідну лічують певну здатність адаптуватися до та долати нію зв'язку припускається, що поточний стан або ж певні рівні такої динаміки характеристик без перемаршрутна інформація в таких пакетах даних, ривання чи повторного встановлення з'єднання на призначених для передачі їх на кінцевий вузол відповідному канальному рівні. Таким чином, з 200, спрямовується на перший вузол надання дометою забезпечення опису цього винаходу, двоспступу 300, з якого ці пакети потім доставляються рямоване з'єднання на канальному рівні можна на кінцевий вузол 200 через перший тракт надання розглядати як таке, що складається з двох однодоступ у 402, наприклад, уздовж траєкторії, познаспрямованих з'єднань на канальному рівні, коли ченої товстими стрілками 410, 412, 414. Базуюздатність посилати трафік даних у будь-якому з чись, зокрема, на аналізі сигналів, прийнятих від цих дво х напрямків може змінюватися як функція вузлів надання доступу, як це було описано вище, від часу. Коли для пояснення суті цього винаходу кінцевий вузол 200 починає встановлювати ще й знадобиться або виявиться корисною встановленякий-небудь другий тракт надання доступу 502 ня різниці, ми будемо говорити про з'єднаність між через другий вузол надання доступу 300'. кінцевим вузлом та вузлом надання доступу, як 21 83212 22 Після встановлення другого тракту надання ці пакети даних можуть бути доставленими на кіндоступ у 502 кінцевий вузол 200 спрямовує сигнал цевий вузол 200 через другий тракт надання до520 на другий вузол надання доступу 300', щоб ступу 502, наприклад, уздовж траєкторії, позначерозпочати виконання операції з розмноження сеної товстими стрілками 512, 514. Критерії для лективного пакета від вузла рухомого носія 108, розпізнавання пакетів даних, які мають бути розщо є відповідною ТРСП, на другий вузол надання множеними у відповідній ТРСП, можуть вже до доступ у 300', як це проілюстровано на Фіг.5. Сигтого бути або попередньо сконфігурованими у вунал 520, відправлений вказаним кінцевим вузлом злі рухомого носія 108, або ж сконфігурованими 200, приймається та обробляється відповідним відповідно до інформації, забезпеченої у складі модулем ПППСП 316' у складі другого вузла наприйнятого сигналу 522, можуть базуватися на дання доступу 300'. Прийнятий сигнал 520 складавсій кількості відомих способів класифікації та фіється з інформації для керування конфігурацією льтрування сигналів, наприклад, на принципі узгозв'язку з та функціонуванням другого вузла надандження групи полів пакетних заголовків. За умови ня доступу 300' в якості якоїсь ТППСП стосовно відповідної гнучкості такого способу обробки пакерозмноженого потоку пакетів даних від однієї з тів даних, скопійований пакетний потік даних міг би ТРСП, наприклад, вузла рухомого носія 108. Привключати, наприклад, всі пакети даних, призначені йнятий сигнал 520 може, і для деяких з варіантів для передачі їх на кінцевий вузол 200, або ж тільки виконання цього винаходу це саме так, складатися у вигляді якоїсь підгрупи вказаного роду пакетів з інформації, яка стосується початкового функціоданих, наприклад, пакетів даних, що стосуються нування відповідної ТППСП, наприклад, параметякогось окремого типу запиту на кшталт IPрів для розпізнавання потоку даних, інформації голосового запиту. Аналогічним чином критерії для щодо фільтр ування пакетів даних і/та відомостей розпізнавання пакетів даних, що мають бути перепро початкове селективне розмноження пакетів сланими далі за допомогою модулів ПППСП 316, даних, які потім будуть відіслані у складі якогось 316' у відповідних ТППСП, можуть бути вже до послідовного сигналу на відповідну ТРСП. Однією того попередньо сконфігурованими в даних з низки операцій обробки прийнятого сигналу 520, ПППСП 318, 318' відповідних вузлів надання довиконуваних модулем ПППСП 316' у складі другоступу 300, 300', або ж сконфігурованими згідно до го вузла надання доступу 300', є спрямування сигінформації, забезпечуваної в складі прийнятого налу 522 на відповідну ТРСП, вказану у прийнятосигналу 520, можуть бути заснованими на великій му сигналі 520, наприклад, на вузол р ухомого кількості відомих способах пакетної класифікації носія 108, як це зображено на Фіг.5. та способах здійснення фільтрування даних, наСигнал 522, надісланий другим вузлом наданприклад, узгодженні низки полів пакетних заголовня доступу 300', приймається та обробляється ків. вузлом рухомого носія, який у цьому випадку заФіг.5 зображує також послідовність пакетів безпечує виконання функцій ПСРП. Прийнятий (550, 550'), (552, 552'), (554, 554'), (556, 556'), (558, сигнал 522 складається з інформації для керуван558'), (560, 560'), 562 з послідовністю номерів від j ня конфігурацією зв'язку та функціонуванням вуздо j+9, причому кожний пакет даних є складовою ла рухомого носія 108 в якості якоїсь ТРСП, щоб частиною якогось пакетного потоку даних, призназабезпечити розмноження потоку пакетів даних та чених для їх передачі на кінцевий вузол 200. Неспрямувати цей розмножений потік пакетів даних обхідно зауважити, що символ "штрих" (') викорисна вказану ТППСП, наприклад, на другий вузол товується з метою відрізнення розмноженого надання доступу 300'. Прийнятий сигнал 522 може, пакета даних від оригіналу того самого пакета даі для деяких з варіантів виконання цього винаходу них. Джерелом зазначених пакетів даних (550, це саме так, складатися з конфігураційної інфор550'), (552, 552'), (554, 554'), (556, 556'), (558, 558'), мації, яка стосується початкового функціонування (560, 560'), 562 міг би бути будь-який інший вузол у відповідної ТРСП, наприклад, параметрів для розскладі типового варіанту виконання системи зв'язпізнавання потоку даних, інформації щодо фільтку 100. Згідно з маршрутною інформацією, підтрирування пакетів даних і/та відомостей про процес муваною іншими мережними вузлами зі складу початкового селективного розмноження пакетних типового варіанту виконання системи зв'язку 100, даних, включаючи також відомості, передані від пакети, призначені бути переданими на кінцевий сигналу 520 між зазначеним кінцевим вузлом 200 вузол 200, спрямовуються на вузол рухомого носія та другим вузлом надання доступу 300'. Однією з 108, наприклад, див. пакет 562 з номером послінизки операцій з обробки сигналу 522, прийнятого довності j+9. Після прийому вузлом рухомого носія від другого вузла надання доступу 300', виконува108, відповідна ТППСП, пакети даних, призначені них вузлом рухомого носія 108, є починання роздля їх передачі на кінцевий вузол 200, перевірямноження того чи іншого потоку пакетів даних, що ються, наприклад, класифікуються або фільтрузадовольняють певним особливим критеріям, та ються, з метою визначення, чи вони задовольняспрямування відповідного розмноженого потоку ють критеріям для виконання розмноження пакетів даних на другий вузол надання доступу селективного пакета. Пакети, що узгоджуються з 300', наприклад, шляхом інкапсуляції чи тунелювимогами відповідних спеціальних критеріїв, розвання. множуються та направляються далі паралельно як Отже, сигнали 520, 522, зображені на Фіг.5, на перший вузол надання доступу 300, так і на разом встановлюють необхідну інформацію, яка другий вузол надання доступу 300', відповідних уможливлює спрямування розмножених пакетів ТППСП, наприклад, див. пакети (550, 550'), (552, даних, призначених для вказаного кінцевого вузла 552'), (554, 554'), (556, 556'), (560, 560") з номера200, на другий вузол надання доступу 300', з якого ми послідовностей від j до j+8. Подальше переси 23 83212 24 лання пакетів даних між відповідною ТПСП та відних при їх передачі через низхідну лінію зв'язку, повідними ТППСП, можуть бути забезпеченими за який є в складі кінцевого вузла 200. допомогою будь-якого відомого способу, наприМодуль ПППСП 316 у складі першого вузла клад, шляхом інкапсуляції і тунелювання або ж надання доступу 300 здійснює подальшу передачу способом місцевої ретрансляційної передачі. відповідного пакета 650 з номером послідовності Модулі ПППСП 316, 316' у складі відповідних k, в той час як модуль ПППСП 316' у складі друговузлів надання доступу 300, 300', здійснюють пего вузла надання доступу 300' відкидає відповідну ревірку даних, наприклад, класифікацію або фільрозмножену копію даних 650' цього самого пакета трування, пакетів даних, призначених для передаданих. Після передачі пакета даних 650 з номером чі на кінцевий вузол 200, щоб визначити, чи послідовності k першим вузлом надання доступу задовольняють ті критеріям для подальшого над300 модуль 212, призначений для керування максилання селективного пакета, наприклад, як це рорознесенням даних при їх передачі через низпередбачено відповідними даними ПППСП 318, хідну лінію зв'язку та розташований у складі кінце318'. На основі інформації про конфігурацію, навого модуля 200, ініціює комутацію на той приклад, у складі даних відповідних ПППСП 318, низхідний канал, якому віддається перевага. За318', і/або на основі поточного операційного стану значений модуль 212 для керування макрорознемодуля відповідного ПППСП 316, 316', пакети, сенням даних при їх передачі через низхідну лінію призначені для їх передачі на кінцевий вузол 200, зв'язку може здійснювати таке визначення на осможуть бути або пересланими далі з відповідного нові групи факторів, як це вже було вище описано вузла надання доступу 300, 300' через відповідний в цьому документі. Після згаданого визначення тракт надання доступу 402, 502, буферовані, або ж про необхідність здійснити комутацію на низхідний відкинуті. Зауважте, що у прикладі, представленоканал, якому віддається перевага, та через який му на Фіг.5, перший вузол надання доступу 300 повинні будуть передані відповідний потік пакетів здійснює подальшу передачу пакетів 550, 552, 554 даних, модуль 212, призначений для керування з номерами послідовностей від j до j+2 через тракт макрорознесенням даних в разі їх передачі через надання доступу 402, в той час як другий вузол низхідну лінію зв'язку, та який входить до складу надання доступу 300' відкидає відповідні розмнокінцевого вузла 200, спрямовує сигнали 620, 622 жені копії 550', 552', 554' цих самих пакетів даних, на вузли надання доступу 300, 300', відповідні як це показано на Фіг.5 за допомогою знака "X", ТППСП, з метою вказати на виконання бажаної розташованого над пакетами 550', 552' та 554'. Ця зміни в цих даних в процесі здійснення їх подальфігура ілюструє варіант виконання заявленого шого пересилання. В деяких варіантах виконання винаходу, коли початковою операцією модуля відцього винаходу модуль 212, призначений для заповідного ПППСП 316' у складі другого вузла набезпечення керування макрорознесенням даних дання доступу 300' є відкидання відповідного розпри їх передачі через низхідну лінію зв'язку, та множеного потоку пакетів даних. який входить до складу кінцевого вузла 200, може На Фіг.6 проілюстровано операції передачі сипосилати сигнали 620, 622 безпосередньо або на гналів та виконання операцій, зв'язаних з комутаодин, або ж на обидва відповідні вузли надання цією на низхідну лінію зв'язку, якій віддається педоступ у 300, 300'. В деяких альтернативних варіаревага, та через яку повинні передаватися пакети нтах виконання цього винаходу відповідні модулі даних, призначені для передачі на кінцевий вузол ПППСП 316, 316', що входять до складу відповід200. Початково, варіант здійснення винаходу, них вузлів надання доступу 300, 300', можуть здійпредставлений на Фіг.6, стан відповідної мережі снювати обмін сигналами 624 через інфраструктузв'язку та її вузли, наприклад, вузол рухомого нору відповідної мережі зв'язку, щоб забезпечити сія 108, вузли надання доступу 300, 300', а також координування відповідної зміни в даних в процесі кінцевий вузол 200, були в принципі такі самісінькі, здійснення їх подальшого селективного пересищо й для варіанту цього винаходу, зображеного на лання. За будь-яких умов, зазначені сигнали приФіг.5. На Фіг.6 також представлено послідовність ймаються та обробляються відповідними модуляпакетів даних (650, 650'), (652, 652'), (654, 654'), ми ПППСП 316, 316', що входять до складу (656, 656'), (658, 658') (660, 660'), 662 з номерами вказаних вузлів надання доступу 300, 300', та запослідовностей від k до k+9, причому кожний пакет безпечують ту чи якусь вказівку на те, чи потрібно є складовою частиною якогось пакетного потоку, здійснювати послідовно подальшу передачу того призначеного для його передачі на кінцевий вузол чи іншого окремого потоку пакетів даних від відпо200. Як і на Фіг.5, пакети, що задовольняють спевідних вузлів надання доступу 300, 300' через відціальним критеріям, розмножуються вузлом рухоповідний тракт надання доступу 402, 502, або ж мого носія 108, відповідна ТРСП, та надсилаються слід виконати їх буферизацію, чи взагалі відкинудалі у паралелі як на перший вузол надання доти. ступу, так і на другий вузол надання доступу (відУ типовому варіанті виконання цього винахоповідно 300 та 300'), відповідні ТППСП, наприклад, ду, представленому на Фіг.6, після отримання якодив. пакети (650, 650'), (652, 652'), (654, 654'), (656, гось сигналу, наприклад або 620, або 624, який 656'), (658, 658'), (660, 660') з номерами послідоввказує на необхідність здійснення якоїсь зміни в ностей від k до k+8. Однак, на Фіг.6 також показаданих в процесі їх селективного подальшого перено зміну, що відбувається в процесі подальшої силання, модуль ПППСП 312, що у складі першого селективної передачі даних модулями відповідних вузла надання доступу 300, починає відкидати ПППСП 316, 316' у складі відповідних вузлів напакети 652, 654 з відповідного окремого потоку дання доступ у 300, 300', та яка здійснюється моданих. Відповідним чином, після отримання якодулем 212 для керування макрорознесенням дагось сигналу, наприклад, або 622, або 624, що вка 25 83212 26 зує на необхідність здійснення якоїсь зміни в даданих, призначених для передачі даних на кінцених в процесі їх селективного подальшого пересивий вузол 200, спрямовується на перший вузол лання, модуль ПППСП 316', що у складі другого надання доступу 300, з якого потім це доставлявузла надання доступу 300', починає здійснювати ється на кінцевий вузол 200 через перший тракт подальшу передачу пакетів 652', 654' на кінцевий надання доступу 402, наприклад, уздовж траєктовузол 200 через відповідний тракт надання достурії, позначеної товстими стрілками 410, 412, 414. пу 502. Таким чином, в той час як кінцевий вузол На основі, частково, аналізу прийнятих сигналів 200 приймає пакет даних 650 з номером послідоввід відповідних вузлів надання доступу, як це вже ності k від першого вузла надання доступу 300 було описано вище, кінцевий вузол 200 ініціює через перший тракт надання доступу 402, пакети встановлення другого тракту надання доступу 502 даних 652', 654' з номерами послідовностей k+1 та через другий вузол надання доступу 300'. k+2 приймаються від другого вузла надання доПісля встановлення другого тракту надання ступу 300' через другий тракт надання доступу доступ у 502 кінцевий вузол 200 спрямовує будь502. В разі відсутності послідовних змін в даних в який сигнал 720 на другий вузол надання доступу процесі здійснення подальшої селективної пере300' з метою ініціації здійснення розмноження седачі цих даних розмножені копії послідовних пакелективного пакета даних від першого вузла надантів даних в складі відповідного потоку даних, наня доступу 300, відповідної ТРСП, на другий вузол приклад, 656', 658', 660', будуть також надання доступу 300, як це проілюстровано на передаватися від другого вузла надання доступу Фіг.7. Зазначений сигнал 720, який посилається 300' через другий тракт надання доступу 502. кінцевим вузлом 200, приймається та обробляєтьВ деяких варіантах виконання цього винаходу ся відповідним модулем ПППСП 316' у складі друсигнали 620, 622, 624, що вказують на зміну в дагого вузла надання доступу 300'. Прийнятий сигних в процесі їх селективного подальшого пересинал 720 включає інформацію, необхідну для лання, включають додаткову інформацію з метою здійснення керування конфігурацією та функціонузабезпечення зведення до мінімуму дублікатної ванням другого вузла надання доступу 300' в якоспередачі і/або втрати пакетів даних усередині певті якоїсь ТППСП для того чи іншого розмноженого ного потоку даних. В одному з окремих варіантів потоку пакетів даних від якоїсь вказаної ТРСП, виконання цього винаходу сигнали 620, 622, 624 наприклад, від вузла надання першого доступу мають у своєму складі інформацію для розпізна300. Прийнятий сигнал 720 може включати конфівання пакетних послідовностей даних, наприклад, гураційну інформацію, що стосується початкового значення ідентифікаційного поля в тому чи іншому функціонування відповідної ТППСП, наприклад, IP-заголовку або ж номер якоїсь послідовності у параметри для розпізнавання потоку даних, інфозаголовку протоколу реального часу (ПРЧ = RTP рмацію про фільтрування пакета даних і/або відоreal time protocol), які вказували б на те, що останмості про те, як має відбуватися процес початкової ній пакет даних має бути доставленим через поселективної подальшої передачі даних, а також передній низхідний канал зв'язку, якому віддаваконфігураційну інформацію іншого роду, зв'язану з лася перевага, а/чи наступний пакет даних початком функціонування відповідної ТРСП, наповинен бути доставленим через певний новий приклад, параметри для розпізнавання потоку данизхідний канал зв'язку, якому надається переваних, інформація для здійснення фільтрування пага. кета даних і/або відомості про те, як має На Фіг.7 і 8 проілюстровано подальший розвідбуватися процес початкового селективного гляд функціонування макрорознесення даних при розмноження даних, які потім будуть ретрансльоїх передачі через низхідну лінію зв'язку відповідно вані у складі послідовного сигналу на відповідну до другого типового варіанту здійснення цього ТРСП. Як одну з операцій з обробки згаданого вже винаходу. У другому варіанті типового виконання прийнятого сигналу 720 відповідний модуль цього винаходу перший вузол надання доступу ПППСП 316', що входить до складу другого вузла 300 є відповідною ТРСП, де одна копія кожного з надання доступу 300', спрямовує будь-який сигнал розмножених пакетів даних спрямовується на кін722 на відповідну ТРСП, вказану в прийнятому цевий вузол 200 через перший тракт надання досигналі 720, наприклад, на перший вузол надання ступу 402, а будь-яка ще одна копія кожного з роздоступ у 300, як це зображено на Фіг.7. множених пакетів даних спрямовується на другий Зазначений сигнал 722, що посилається друвузол надання доступу 300', щоб бути доставлегим вузлом надання доступу 300', приймається та ною на кінцевий вузол 200 через другий тракт наоброблюється відповідним модулем ПСРП 312, дання доступу 502. Кожний з вузлів надання дощо в складі першого вузла надання доступу 300. ступу 300, 300' також функціонують як якась Вказаний прийнятий сигнал 722 включає інформаТППСП, що здійснює керування доставкою пакетів цію, необхідну для здійснення керування відповідданих через відповідні тракти надання доступу ною конфігурацією даних і функціонуванням пер402, 502. Таким чином, в разі типового варіанту шого вузла надання доступу 300 в якості якоїсь виконання цього винаходу, як це зображено на ТРСП, щоб виконувати розмноження того чи іншоФіг.7 і 8, перший вузол надання доступу 300 викого потоку пакетів даних і спрямовувати розмноженує функції як відповідної ТРСП, так і якоїсь ний потік пакетів даних на якусь вказану ТППСП, ТППСП, в той час як другий вузол надання достунаприклад, на другий вузол надання доступу 300'. пу є лише якоюсь ТППСП. До початку використанЗаданий вже прийнятий сигнал 722 може, і в деня макрорознесення даних при їх передачі через яких варіантах виконання цього винаходу це спранизхідну лінію зв'язку припускається, що поточний вді має місце, включати конфігураційну інформастан або ж маршрутна інформація у таких пакетах цію стосовно початкового функціонування 27 83212 28 відповідної ТРСП, наприклад, параметри для розтипового варіанту виконання системи зв'язку 100, пізнавання потоку даних, інформацію про те, як пакети, призначені бути переданими на кінцевий здійснювати фільтрування пакета даних і/або вівузол 200, спрямовуються на вузол рухомого носія домості про спосіб, у який спосіб має виконуватися 108, а потім на перший вузол надання доступу селективне розмноження даних, включаючи також 300, наприклад, див. послідовності 756, 758, 760, відомості, що передаються у складі сигналу 720 762 з номерами послідовностей від j+3 до j+9. Пісміж кінцевим вузлом 200 та другим вузлом наданля прийому першим вузлом надання доступу 300, ня доступу 300'. Як частковий вид обробки зазнавідповідно ТРСП, пакети даних, призначені для їх ченого прийнятого сигналу 722 від другого вузла передачі на кінцевий вузол 200, перевіряються, надання доступу 300', перший вузол надання донаприклад, класифікуються або фільтруються, з ступу 300 починає розмноження того чи іншого метою визначення, чи задовольняють вони вимопотоку пакетів даних, що задовольняють вимогам гам критеріїв для виконання розмноження селекспеціальних критеріїв, і спрямовує відповідний тивного пакета. Пакети, що узгоджуються з вимоскопійований потік пакетів даних на другий вузол гами відповідних спеціальних критеріїв, надання доступу 300', наприклад, шляхом інкапсурозмножуються та передаються далі паралельно ляції або тунелювання. на відповідні модулі ПППСП 316, 316', що входять Таким чином, розглянуті сигнали 720, 722, зодо складу як першого, так і другого вузлів надання бражені на Фіг.7, разом встановлюють необхідну доступів 300, 300', наприклад, див. пакети (750, маршрутну інформацію, щоб уможливити спряму750'), (752, 752'), (754, 754') з номерами послідоввання розмножених пакетів даних, призначених ностей від j до j+2. Пакети, що пересилаються далі для передачі на кінцевий вузол 200, на другий вуміж відповідно першим вузлом надання доступу зол надання доступу 300', з якого ці дані потім мо300 та другим вузлом надання доступу 300', можуть бути доставленими на кінцевий вузол 200 жуть бути забезпеченими за допомогою будь-якого через другий тракт надання доступу 502, напривідомого способу, наприклад, шляхом інкапсуляції клад, уздовж траєкторії, позначеної товстими стріі тунелювання або ж способом місцевої ретранслками 713, 714. Критерії для розпізнавання пакетів ляційної маршрутизації. даних, що мають бути скопійованими відповідною Модулі ПППСП 316, 316' у складі відповідних ТРСП, які до цього можуть бути вже або поперевузлів надання доступу 300, 300', здійснюють педньо сконфігурованими в даних 314 відповідного ревірку даних, наприклад, класифікацію або фільПСРП, що в складі першого вузла надання достутрування, пакетів даних, призначених для передапу 300, або ж сконфігурованими згідно з інформачі їх на кінцевий вузол 200, з метою визначення, чи цією, забезпеченою у складі вказаного вже сигназадовольняють ті вимогам критеріїв для подальлу 722, можуть базуватися на всій кількості шого пересилання селективного пакета даних, відомих способів класифікації та фільтр ування наприклад, як це передбачено відповідними данисигналів, наприклад, на принципі узгодження групи ми ПППСП 318, 318'. На основі інформації про полів пакетних заголовків. За умови відповідної конфігурацію, наприклад, у складі даних ПППСП гнучкості такого способу, розмножений пакетний 318, 318', і/або на основі поточного операційного потік даних міг би включати, наприклад, всі пакети стану модуля відповідного ПППСП 316, 316', пакеданих, призначені для передачі їх на кінцевий вути, призначені для їх передачі на кінцевий вузол зол 200, або тільки у вигляді якоїсь підгрупи вказа200, можуть бути або пересланими далі з відповіного роду пакетів даних, наприклад, пакетів даних, дного вузла надання доступу 300, 300' через відщо стосуються якогось окремого типу запиту на повідний тракт надання доступу 402, 502, буферокшталт IP-голосового запиту. Аналогічним чином вані, або ж відкинуті. За уважте, що у прикладі, критерії для розпізнавання пакетів, що мають бути представленому на Фіг.7, перший вузол надання пересланими далі за допомогою модулів ПППСП доступ у 300 здійснює подальшу передачу пакетів 316, 316' у відповідних ТППСП, можуть бути вже 750, 752, 754 з номерами послідовностей від j до до того попередньо сконфігурованими в даних j+2 через тракт надання доступу 402, в той час як 318, 318' у відповідних ПППСП відповідних вузлів другий вузол надання доступу 300' відкидає відпонадання доступу 300, 300', або ж сконфігурованивідні розмножені копії 750', 752', 754' цих самих ми згідно до інформації, забезпечуваної в складі пакетів. Розглянута фігура ілюстр ує варіант заяввже згаданого прийнятого сигналу 720, можуть леного винаходу, коли початковою операцією мобути заснованими на великій кількості відомих дуля ПППСП 316' у складі другого вузла надання способів забезпечення пакетної класифікації та доступ у 300' є відкидання відповідного скопійоваспособах здійснення фільтрування даних, наприного потоку пакетів даних. клад, узгодженні низки полів пакетних заголовків. На Фіг.8 проілюстровано операції передачі сиФіг.7 зображує також послідовність пакетів гналів та виконання операцій, зв'язаних з комута(750, 750'), (752, 752'), (754, 754'), 756, 758, 760, цією на низхідну лінію зв'язку, якій віддається пе762 з послідовністю номерів від j до j+9, причому ревага, та через яку повинні передаватися пакети, кожний з цих пакетів даних є складовою частиною призначені для передачі на кінцевий вузол 200. якогось пакетного потоку даних, призначених для Початково, у варіанті винаходу, представленому передачі їх на кінцевий вузол 200. Джерелом пакена Фіг.8, стан відповідної мережі зв'язку та її вузли, тів даних (750, 750'), (752, 752'), (754, 754'), 756, наприклад, вузол рухомого носія 108, вузли на758, 760, 762 міг би бути будь-який інший вузол у дання доступу 300, 300', а також кінцевий вузол складі типового варіанту виконання системи зв'яз200, були в принципі такі самісінькі, що й для варіку 100. Згідно з маршрутною інформацією, підтрианту цього винаходу, зображеного на Фіг.7. На муваною іншими мережними вузлами зі складу Фіг.8 також представлено послідовність пакетів 29 83212 30 даних (850, 850'), (852, 852'), (854, 854'), 856, 858, ймаються та обробляються відповідними 860, 862 з номерами послідовностей від k до k+9, модулями ПППСП 316, 316', що входять до складу причому кожний з цих пакеті даних є складовою відповідних вузлів надання доступу 300, 300', та частиною якогось пакетного потоку, призначеного забезпечують вказування на те, чи потрібно здійсдля його передачі на кінцевий вузол 200. Як і на нювати подальшу послідовну передачу того чи Фіг.7, пакети, що задовольняють вимогам спеціаіншого окремого потоку пакетів даних від відповідльних критеріїв, розмножуються першим вузлом них вузлів надання доступу 300, 300' через відпонадання доступу 300, відповідно ТРСП, та надсивідний тракт надання доступу 402, 502, або ж слід лаються далі у паралелі на модулі ПППСП 316, виконати їх буферизацію, чи відкинути взагалі. 316', що входять до складу як першого, так і другоУ типовому варіанті виконання цього винахого вузлів надання доступу, 300, 300', відповідно, ду, представленому на Фіг.8, після отримання яконаприклад, див. пакети (850, 850'), (852, 852'), гось сигналу, наприклад 820 або 824, який вказує (854, 854') з номерами послідовностей від k до на здійснення необхідної зміни в даних в процесі їх k+8. Однак, на Фіг.8 також показано зміну, що відселективної подальшої передачі, модуль ПППСП бувається в процесі подальшої селективної пере312, що у складі першого вузла надання доступу дачі даних модулями ПППСП 316, 316' у складі 300, починає відкидати пакети 852, 854 з відповідвідповідних вузлів надання доступу 300, 300', коли ного окремого потоку даних. Відповідним чином, ці пакети даних перевіряються модулем 212, припісля отримання якогось сигналу, наприклад, 822 значеним для здійснення керування макрорознеабо 824, що вказує на здійснення необхідної зміни сенням даних при їх передачі через низхідну лінію в даних в процесі їх селективної подальшої перезв'язку, який є в складі кінцевого вузла 200. дачі, модуль ПППСП 316', що у складі другого вузМодуль ПППСП 316 у складі першого вузла ла надання доступу 300', починає здійснювати надання доступу 300 здійснює подальшу передачу подальшу передачу пакетів 852', 854' на кінцевий відповідного пакета 850 з номером послідовності вузол 200 через відповідний тракт надання достуk, в той час як модуль ПППСП 316' у складі другопу 502. Таким чином, в той час як кінцевий вузол го вузла надання доступу 300' відкидає відповідну 200 приймає пакет даних 850 з номером послідоврозмножену копію даних 850' цього самого пакета ності k від першого вузла надання доступу 300 даних. Після передачі пакета даних 850 з номером через перший тракт надання доступу 402, пакети послідовності k першим вузлом надання доступу даних 852', 854' з номерами послідовностей k+1 та 300 модуль 212, призначений для керування макk+2 приймаються від другого вузла надання дорорознесенням даних при їх передачі через низступу 300' через другий тракт надання доступу хідну лінію зв'язку та розташований у складі кінце502. В разі відсутності послідовних змін в даних в вого модуля 200, ініціює комутацію на низхідний процесі здійснення подальшої селективної переканал, якому віддається перевага. Зазначений дачі цих даних розмножені копії послідовних пакемодуль 212 керування макрорознесенням даних тів даних в складі відповідного потоку даних бупри їх передачі через низхідну лінію зв'язку може, і дуть також передаватися від другого вузла в деяких варіантах виконання цього винаходу таке надання доступу 300' через другий тракт надання справді має місце, здійснювати таке визначення доступ у 502. на основі групи факторів, як це вже було вище В деяких варіантах виконання цього винаходу описано в цьому документі. Після згаданого висигнали 820, 822, 824, що вказують на зміну в дазначення здійснити комутацію на низхідний канал них в процесі їх селективної подальшої передачі, зв'язку, якому віддається перевага, та через який включають додаткову інформацію з метою забезповинні будуть переданими відповідний потік папечення зведення до мінімуму дублікатної передакетів даних, модуль 212, призначений для керучі і/або втрати пакетів даних усередині певного вання макрорознесенням даних в разі їх передачі потоку даних. В одному з окремих варіантів викочерез низхідну лінію зв'язку, та який входить до нання цього винаходу сигнали 820, 822, 824 мають складу кінцевого вузла 200, спрямовує сигнали у своєму складі інформацію для розпізнавання 820, 822 на вузли надання доступу 300, 300', відпакетних послідовностей даних, наприклад, знаповідні ТППСП, з метою вказати на необхідність чення ідентифікаційного поля в тому чи іншому IPзабезпечення певної бажаної зміну в даних в прозаголовку або ж номер якоїсь послідовності у зацесі здійснення їх подальшого пересилання. В головку протоколу реального часу (ПРЧ = RTP деяких варіантах виконання цього винаходу моreal time protocol), які вказували б на те, що остандуль 212, призначений для забезпечення керуванній пакет даних має бути доставленим через поня макрорознесенням даних при їх передачі через передній низхідний канал зв'язку, якому віддаванизхідну лінію зв'язку, та який входить до складу лася перевага, а/чи наступний пакет даних кінцевого вузла 200, може посилати сигнали 820, повинен бути доставленим через певний новий 822 безпосередньо або на один, або на обидва низхідний тракт зв'язку, якому віддається перевавідповідні вузли надання доступу 300, 300'. В дега. яких альтернативних варіантах виконання цього В деяких варіантах здійснення цього винаходу винаходу відповідні модулі ПППСП 316, 316', що зв'язок між вузлами заснований цілком, або ж часвходять до складу відповідних вузлів надання дотково, на ІР-міжмережному обміні даними. Отже, ступу 300, 300', можуть здійснювати обмін сигнадля передачі даних і/або сигналів керування далами 824 через інфраструктур у відповідної мережі ними між певними мережними вузлами можна козв'язку, щоб забезпечити координування відповідристуватися пакетами даних, наприклад, датограної зміни в даних в процесі здійснення їх подальмами. В разі варіантів здійснення цього винаходу, шої селективної передачі. Зазначені сигнали прив яких використовуються IP-пакети даних, зазна 31 83212 32 чені IP-пакети даних можуть доставлятися у потрівказівок, що можуть виконуватися машиною, як бні кінцеві вузли призначення на основі одноадренаприклад, програмне забезпечення, яке включасного чи багатоадресного розсилання. Викорисється в інформаційне середовище, звідки те може тання багатоадресного IP-розсилання є, зокрема, зчитува тися машинним способом, типу, скажімо, корисним, коли одна й та сама інформація перепристроєм забезпечення пам'яті, наприклад, засилається від одного вузла на велику кількість пам'ятовуючим пристроєм з довільною вибіркою інших вузлів. У випадках, коли одна й та сама ін(ЗПДВ = RAM - random access memory), гнучкий формація, наприклад, пакет даних про корисне диск тощо, щоб забезпечити керування якоюсь навантаження лінії зв'язку, розсилається на велику машиною, наприклад, комп'ютером загального кількість обраних вузлів на основі одноадресного призначення з вбудованим або без вбудованого розсилання, будь-який окремий IP-пакет даних з додаткового технічного забезпечення, з метою копією відповідної інформації надсилається вузздійснення всіх складових вищеописаних способів. лом відповідного джерела цієї інформації, а відпоАналогічним чином, серед інших речей, цей винавідні мережні вузли розмножують відповідний пахід призначений для інформаційних носіїв, з яких кет даних згідно тому, як це потребується для може зчитувати інформацію машина, включаючи доставки необхідної інформації на кожний окремий вказівки, які можуть зчитуватися машинним спосообраний вузол. Таким чином, багатоадресне розбом, ставлячи за мету примушення машини, насилання даних є більш ефективним способом доприклад, процесор або відповідно технічного обставки інформації від вузла джерела інформації до ладнання, здійснювати одну або більшу кількість групи кінцевих вузлів. В деяких варіантах виконаноперацій в рамках вищеописаного/описаних споня цього винаходу багатоадресне ІР-розсилання собу/способів згідно цього винаходу. . інформації використовується з метою доставки Численна кількість додаткових варіантів здійсрозмножених пакетних потоків між відповідною нення способів та засобів в рамках винаходу, що ТРСП та однією чи декількома ТППСП. В такого описаний вище, очевидно, охоплюватиме ті, що типу виконаннях цього винаходу відповідна ТРСП будуть виконувати функції у відповідній галузі в може насправді не здійснювати розмноження паконтексті вищеподаного опису цього винаходу. кетів, які задовольняють вимогам спеціальних криТакі варіанти мають розглядатися в рамках цього терії, а замість цього інкапсулювати пакети, що винаходу. Способи та засоби цього винаходу можузгоджуються з певним окремим потоком даних з на використовувати з системами зв'язку з множинякимось додатковим IP-заголовком, призначеним ним доступом, з ортогонально-частотним ущільдля якої-небудь окремої групи багатоадресного IPненням каналів (ОЧУК= OFDM -orthogonal розсилання даних, та здійснювати подальше пеfrequency division multiplexing) або ж з різними інресилання зазначених інкапсульованих пакетів шими способами забезпечення зв'язку, які можуть даних згідно з маршрутною інформацією стосовно використовува тися з метою забезпечення трактів здійснення багатоадресного IP-розсилання даних. безпровідного зв'язку між вузлами надання достуАналогічним чином, в разі виконань цього винахопу та р ухомими вузлами. Аналогічним чином, в ду такого роду, відповідні ТППСП приєднуються до деяких варіантах виконання цього винаходу вузли зазначеної окремої групи даних, призначених для надання доступу здійснені на базових станціях, що IP-пересилання, щоб прийняти копії відповідних встановлюють тракти зв'язку з рухомими вузлами інкапсульованих пакетів даних. за допомогою ОЧУК і МДКР. У багатьох варіантах Різні особливості цього заявленого винаходу виконання цього винаходу рухомі вузли здійснені у здійснені з використанням модулів. Такі модулі формі комп'ютерів-ноутбуків, пристроїв для зберіможна виконати з використанням програмного гання особистих даних (ПЗОД = PDA - personal забезпечення, технічної бази, або ж поєднуючи data assistant) та інших портативних засобів, вклюпрограмне та технічне забезпечення. Багато з вичаючи схеми приймачів/передавачів і логічні схеми щеописаних способів чи етапів реалізації способів і/або програми, призначені для реалізації способів, можуть бути здійсненими за умови використання що заявляються у зв'язку з цим винаходом. 33 83212 34 35 83212 36 37 83212 38 39 83212 40 41 83212 42 43 83212 44 45 83212 46 47 Комп’ютерна в ерстка C.Литв иненко 83212 Підписне 48 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
