Виявлення dtx, коли ack/nack передається з вимогою диспетчеризації

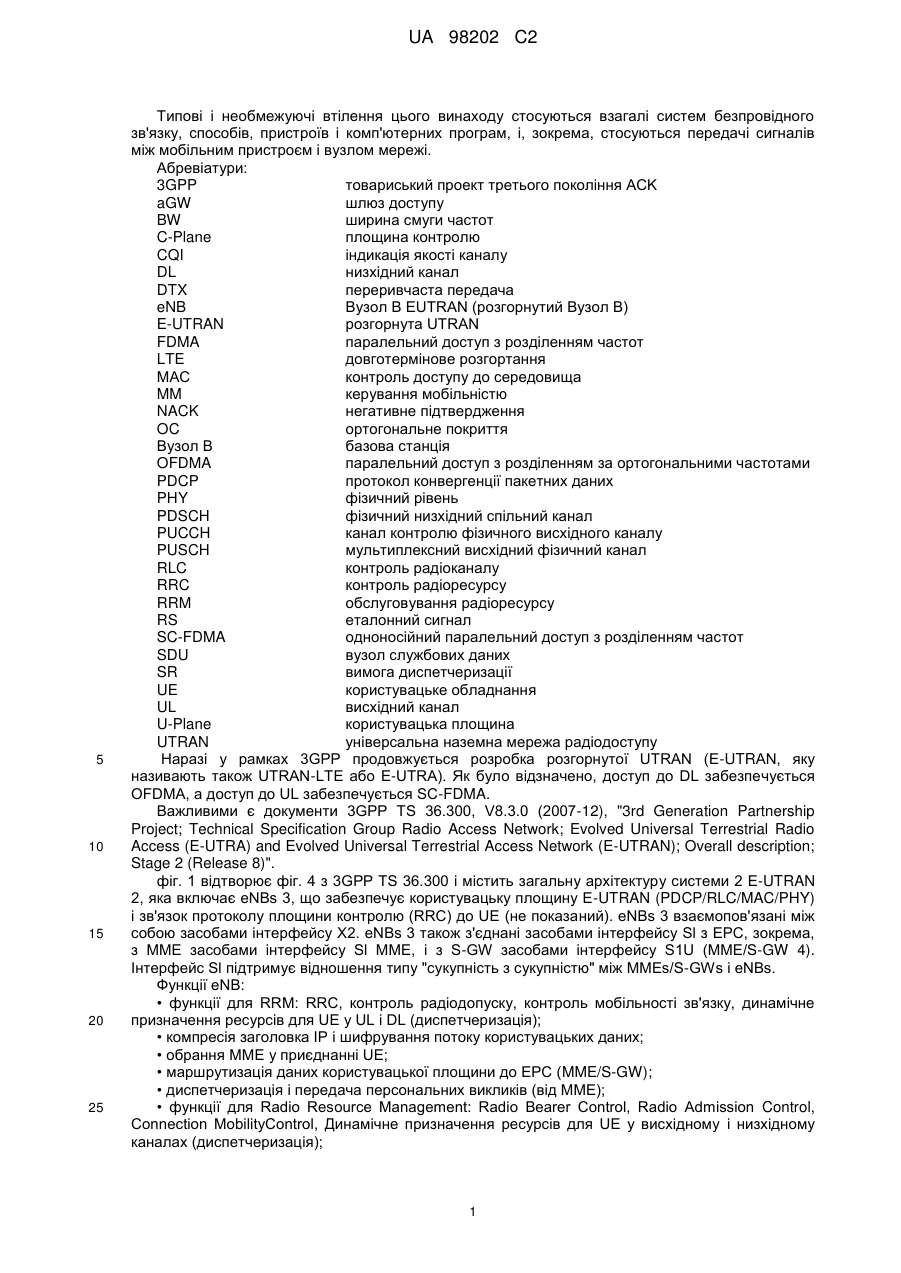

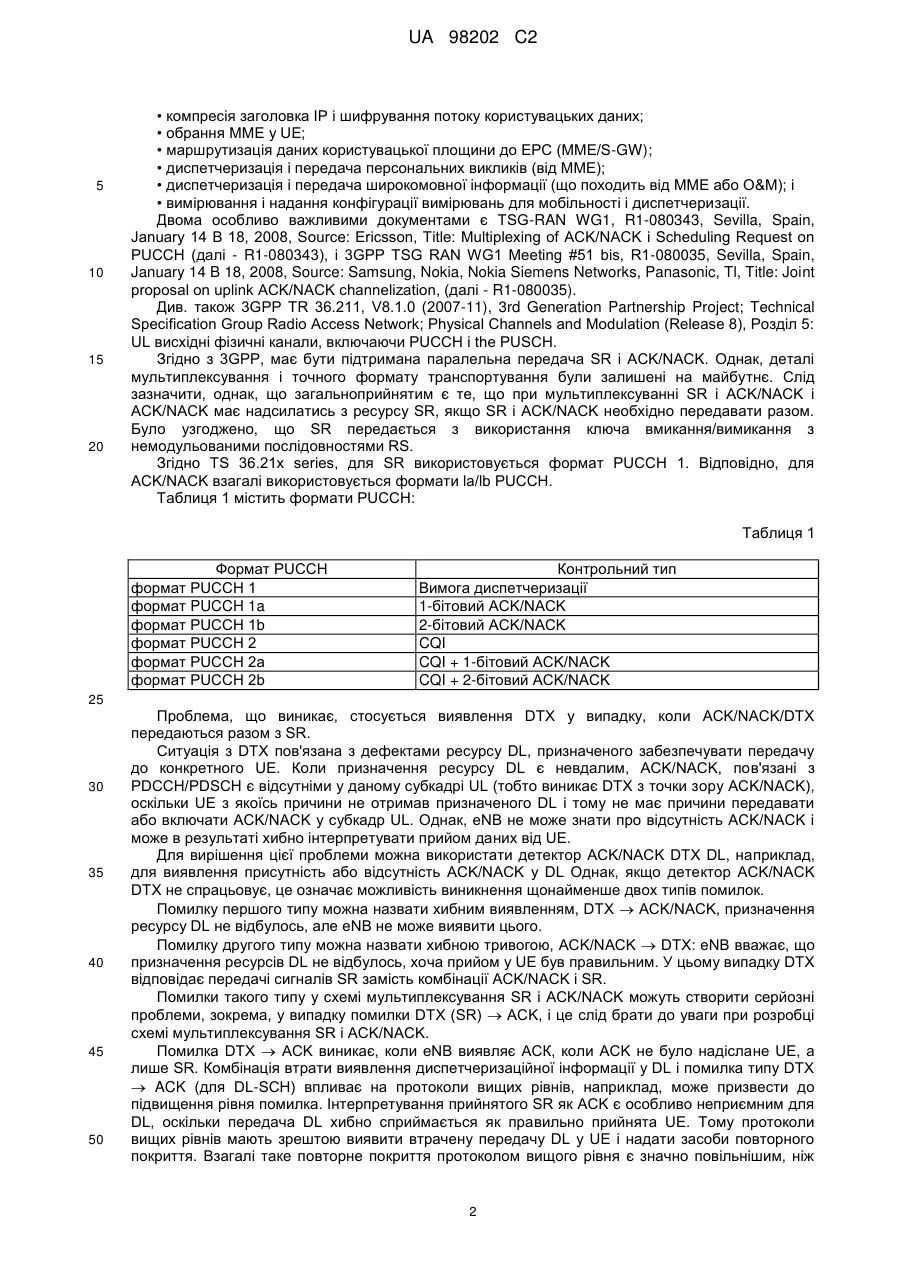

Реферат: Описано спосіб передачі сигналів між мобільним пристроєм (10) і вузлом мережі (12), який включає формування повідомлення, що включає першу вимогу диспетчеризації, а також визначення, чи має бути друга індикація передана в одному субкадрі з першою індикацією. У відповідь на визначення, що друга індикація не має бути включена, повідомлення конфігурується у першій конфігурації, і у відповідь на визначення, що друга індикація має бути включена, у повідомлення додається друга індикація і повідомлення конфігурується у другій конфігурації. Перша конфігурація відрізняється від другої конфігурації. Спосіб також включає надсилання повідомлення безпровідним передавачем у субкадрі. Описано також пристрій і придатне для зчитування комп'ютером середовище. UA 98202 C2 (12) UA 98202 C2 UA 98202 C2 5 10 15 20 25 Типові і необмежуючі втілення цього винаходу стосуються взагалі систем безпровідного зв'язку, способів, пристроїв і комп'ютерних програм, і, зокрема, стосуються передачі сигналів між мобільним пристроєм і вузлом мережі. Абревіатури: 3GPP товариський проект третього покоління ACK aGW шлюз доступу BW ширина смуги частот C-Plane площина контролю CQI індикація якості каналу DL низхідний канал DTX переривчаста передача eNB Вузол В EUTRAN (розгорнутий Вузол В) E-UTRAN розгорнута UTRAN FDMA паралельний доступ з розділенням частот LTE довготермінове розгортання МАС контроль доступу до середовища MM керування мобільністю NACK негативне підтвердження OC ортогональне покриття Вузол В базова станція OFDMA паралельний доступ з розділенням за ортогональними частотами PDCP протокол конвергенції пакетних даних PHY фізичний рівень PDSCH фізичний низхідний спільний канал PUCCH канал контролю фізичного висхідного каналу PUSCH мультиплексний висхідний фізичний канал RLC контроль радіоканалу RRC контроль радіоресурсу RRM обслуговування радіоресурсу RS еталонний сигнал SC-FDMA одноносійний паралельний доступ з розділенням частот SDU вузол службових даних SR вимога диспетчеризації UE користувацьке обладнання UL висхідний канал U-Plane користувацька площина UTRAN універсальна наземна мережа радіодоступу Наразі у рамках 3GPP продовжується розробка розгорнутої UTRAN (E-UTRAN, яку називають також UTRAN-LTE або E-UTRA). Як було відзначено, доступ до DL забезпечується OFDMA, а доступ до UL забезпечується SC-FDMA. Важливими є документи 3GPP TS 36.300, V8.3.0 (2007-12), "3rd Generation Partnership Project; Technical Specification Group Radio Access Network; Evolved Universal Terrestrial Radio Access (E-UTRA) and Evolved Universal Terrestrial Access Network (E-UTRAN); Overall description; Stage 2 (Release 8)". фіг. 1 відтворює фіг. 4 з 3GPP TS 36.300 і містить загальну архітектуру системи 2 E-UTRAN 2, яка включає eNBs 3, що забезпечує користувацьку площину E-UTRAN (PDCP/RLC/MAC/PHY) і зв'язок протоколу площини контролю (RRC) до UE (не показаний). eNBs 3 взаємопов'язані між собою засобами інтерфейсу Х2. eNBs 3 також з'єднані засобами інтерфейсу Sl з EPC, зокрема, з MME засобами інтерфейсу Sl ММЕ, і з S-GW засобами інтерфейсу S1U (MME/S-GW 4). Інтерфейс Sl підтримує відношення типу "сукупність з сукупністю" між MMEs/S-GWs і eNBs. Функції eNB: • функції для RRM: RRC, контроль радіодопуску, контроль мобільності зв'язку, динамічне призначення ресурсів для UE у UL і DL (диспетчеризація); • компресія заголовка IP і шифрування потоку користувацьких даних; • обрання MME у приєднанні UE; • маршрутизація даних користувацької площини до EPC (MME/S-GW); • диспетчеризація і передача персональних викликів (від ММЕ); • функції для Radio Resource Management: Radio Bearer Control, Radio Admission Control, Connection MobilityControl, Динамічне призначення ресурсів для UE у висхідному і низхідному каналах (диспетчеризація); 1 UA 98202 C2 5 10 15 20 • компресія заголовка IP і шифрування потоку користувацьких даних; • обрання MME у UE; • маршрутизація даних користувацької площини до EPC (MME/S-GW); • диспетчеризація і передача персональних викликів (від ММЕ); • диспетчеризація і передача широкомовної інформації (що походить від MME або О&М); і • вимірювання і надання конфігурації вимірювань для мобільності і диспетчеризації. Двома особливо важливими документами є TSG-RAN WG1, R1-080343, Sevilla, Spain, January 14 В 18, 2008, Source: Ericsson, Title: Multiplexing of ACK/NACK і Scheduling Request on PUCCH (далі - R1-080343), і 3GPP TSG RAN WG1 Meeting #51 bis, R1-080035, Sevilla, Spain, January 14 B 18, 2008, Source: Samsung, Nokia, Nokia Siemens Networks, Panasonic, Tl, Title: Joint proposal on uplink ACK/NACK channelization, (далі - R1-080035). Див. також 3GPP TR 36.211, V8.1.0 (2007-11), 3rd Generation Partnership Project; Technical Specification Group Radio Access Network; Physical Channels and Modulation (Release 8), Розділ 5: UL висхідні фізичні канали, включаючи PUCCH і the PUSCH. Згідно з 3GPP, має бути підтримана паралельна передача SR і ACK/NACK. Однак, деталі мультиплексування і точного формату транспортування були залишені на майбутнє. Слід зазначити, однак, що загальноприйнятим є те, що при мультиплексуванні SR і ACK/NACK і ACK/NACK має надсилатись з ресурсу SR, якщо SR і ACK/NACK необхідно передавати разом. Було узгоджено, що SR передається з використання ключа вмикання/вимикання з немодульованими послідовностями RS. Згідно TS 36.21х series, для SR використовується формат PUCCH 1. Відповідно, для ACK/NACK взагалі використовується формати la/lb PUCCH. Таблиця 1 містить формати PUCCH: Таблиця 1 Формат PUCCH формат PUCCH 1 формат PUCCH 1a формат PUCCH 1b формат PUCCH 2 формат PUCCH 2а формат PUCCH 2b Контрольний тип Вимога диспетчеризації 1-бітовий ACK/NACK 2-бітовий ACK/NACK CQI CQI + 1-бітовий ACK/NACK CQI + 2-бітовий ACK/NACK 25 30 35 40 45 50 Проблема, що виникає, стосується виявлення DTX у випадку, коли ACK/NACK/DTX передаються разом з SR. Ситуація з DTX пов'язана з дефектами ресурсу DL, призначеного забезпечувати передачу до конкретного UE. Коли призначення ресурсу DL є невдалим, ACK/NACK, пов'язані з PDCCH/PDSCH є відсутніми у даному субкадрі UL (тобто виникає DTX з точки зору ACK/NACK), оскільки UE з якоїсь причини не отримав призначеного DL і тому не має причини передавати або включати ACK/NACK у субкадр UL. Однак, eNB не може знати про відсутність ACK/NACK і може в результаті хибно інтерпретувати прийом даних від UE. Для вирішення цієї проблеми можна використати детектор ACK/NACK DTX DL, наприклад, для виявлення присутність або відсутність ACK/NACK у DL Однак, якщо детектор ACK/NACK DTX не спрацьовує, це означає можливість виникнення щонайменше двох типів помилок. Помилку першого типу можна назвати хибним виявленням, DTX  ACK/NACK, призначення ресурсу DL не відбулось, але eNB не може виявити цього. Помилку другого типу можна назвати хибною тривогою, ACK/NACK  DTX: eNB вважає, що призначення ресурсів DL не відбулось, хоча прийом у UE був правильним. У цьому випадку DTX відповідає передачі сигналів SR замість комбінації ACK/NACK і SR. Помилки такого типу у схемі мультиплексування SR і ACK/NACK можуть створити серйозні проблеми, зокрема, у випадку помилки DTX (SR)  ACK, і це слід брати до уваги при розробці схемі мультиплексування SR і ACK/NACK. Помилка DTX  ACK виникає, коли eNB виявляє АСК, коли ACK не було надіслане UE, а лише SR. Комбінація втрати виявлення диспетчеризаційної інформації у DL і помилка типу DTX  ACK (для DL-SCH) впливає на протоколи вищих рівнів, наприклад, може призвести до підвищення рівня помилка. Інтерпретування прийнятого SR як ACK є особливо неприємним для DL, оскільки передача DL хибно сприймається як правильно прийнята UE. Тому протоколи вищих рівнів мають зрештою виявити втрачену передачу DL у UE і надати засоби повторного покриття. Взагалі таке повторне покриття протоколом вищого рівня є значно повільнішим, ніж 2 UA 98202 C2 5 10 15 20 25 30 35 40 45 50 55 60 повторне покриття LI, і потребує значно більше передач службових сигналів. Тому бажано, щоб такі помилки траплялись дуже рідко або не траплялись взагалі. Один з способів мультиплексування ACK/NACK і SR запропоновано у R1-080343, але різні типи помилок, зокрема DTX АСК, не розглядаються. Подальші міркування є типовими і необмежуючими. Описані і інші проблем вирішено з доданням інших переваг використанням типових втілень винаходу. У першому аспекті типових втілень винаходу типовим втіленням згідно з винаходом є спосіб передачі сигналів між мобільним пристроєм (10) і вузлом мережі (12). Цей спосіб включає створення повідомлення яке містить перший індикацію вимоги диспетчеризації і визначення, чи має бути передана друга індикація субкадрі з першою індикацією. Друга індикація (наприклад, підтвердження) вказує, що призначення ресурсу низхідному каналу було успішним і усі відповідні кодові слова були виявлені правильно. Цей спосіб включає у відповідь на визначення, що друга індикація не має бути включена, створення повідомлення у першій конфігурації, і у відповідь на визначення, що друга індикація має бути включена, створення повідомлення у другій конфігурації, яке також включає другу індикацію. Перша конфігурація є відмінною від другої конфігурації. Цей спосіб також включає надсилання цього повідомлення безпровідним передавачем у субкадрі. Іншим типовим втіленням згідно з винаходом є пристрій (10) для передачі сигналів між мобільним пристроєм (10) і вузлом мережі (12). Пристрій (10) включає модуль формування повідомлень, конфігурований створювати повідомлення, як включає вимогу диспетчеризації, а також включає модуль визначення, конфігурований визначати, чи має бути передане підтвердження у субкадрі, спільному з повідомленням. Модуль формування повідомлень також конфігурований у відповідь на визначення, що підтвердження не має бути включене, створювати повідомлення у першій конфігурації, і у відповідь на визначення, що підтвердження має бути включене, створювати повідомлення у другій конфігурації, включаючи у нього підтвердження. Ще одним типовим втіленням винаходу є придатне для зчитування комп'ютером середовище, яке матеріально кодує комп'ютерну програму, яка включає програмні інструкції, виконання яких забезпечує виконання операцій передачі сигналів між мобільним пристроєм (10) і вузлом мережі (12). Ці операції включають створення повідомлення, яке включає вимог диспетчеризації і визначення, чи має бути передане підтвердження у тому ж субкадрі, як і вимога диспетчеризації. У відповідь на визначення, що підтвердження не має бути включене, повідомлення конфігурується у першій конфігурації, і у відповідь на визначення, що підтвердження має бути включене, повідомлення конфігурується у другій конфігурації, яка включає підтвердження. Перша конфігурація відрізняється від другої. Іншим типовим втіленням винаходу є пристрій (10) для передачі сигналів між мобільним пристроєм (10) і вузом мережі (12). Цей пристрій (10) включає засіб (10F) створення повідомлень для формування повідомлення, яке включає вимогу диспетчеризації, і перший засіб (10E) визначення для визначення, чи має бути підтвердження передане в одному субкадрі з повідомленням. Засіб (10F) формування повідомлень призначено також конфігурувати повідомлення у першій конфігурації у відповідь на визначення, що підтвердження не має бути включене, і конфігурування повідомлення у другій конфігурації, яке включає підтвердження, у відповідь на визначення що підтвердження має бути включене. Описані і інші аспекти типових втілень винаходу розглядаються у подальшому описі з посиланнями на креслення, в яких: фіг. 1 - відтворення фіг. 4 3GPP TS 36.300, де показано загальну архітектуру системи EUTRAN, фіг. 2 - спрощена блок-схема різних електронних пристроїв, придатних для використання у типових втіленнях винаходу, фіг. 3 - типова група відображень 1-бітових ACK/NACK згідно з типовими втіленнями, фіг. 4 - типова група відображень 2-бітових ACK/NACK згідно з типовими втіленнями, фіг. 5 - типова група відображень 1-бітових ACK/NACK згідно з іншими типовими втіленнями, фіг. 6 - типова група відображень 2-бітових ACK/NACK з перекомпонуванням груп для двох щілин згідно з типовими втіленнями винаходу, фіг. 7 - порівняння раніше запропонованої ACK/NACKізації з одним рішенням, уможливленим використанням деяких типових втілень винаходу, фіг. 8 і 9 - логічні схеми операцій способів і результат виконання комп'ютерних програмних інструкцій згідно з типовими втіленнями винаходу, фіг. 10 - вимога диспетчеризації і ресурс ACK/NACK для пояснення операції четвертого 3 UA 98202 C2 5 10 15 20 25 30 35 40 45 50 55 60 варіанту, уможливленого типовими втіленнями винаходу, фіг. 11 - логічна схема операцій способу і результат виконання комп'ютерних програмних інструкцій згідно з типовими втіленнями винаходу, фіг. 12 - інша типова група відображень 2-бітових ACK/NACK з перекомпонуванням груп для двох щілин згідно з типовими втіленнями винаходу. Одну з типових і необмежуючих процедур мультиплексування SR і ACK/NACK описано у тимчасовій заявці на патент США 61/001207 від 10/30/2007. Іншу типову і необмежуючу процедуру мультиплексування SR і ACK/NACK описано у тимчасовій заявці на патент США 60/936,033 від 06/18/2007. Типові втілення винаходу взагалі стосуються стандартизації, зокрема передачі SR з одночасною передачею ACK/NACK (і без неї) на PUCCH. Слід зазначити, що, хоча типові втілення описано нижче для системи E-UTRAN (UTRANLTE), використання типових втілень винаходу не обмежується лише цим типом систем безпровідного зв'язку і можуть бути використані з успіхом в інших системах безпровідного зв'язку. Фіг. 2 містить спрощену блок-схему різних типових електронних пристроїв і пристроїв, придатних для використання у типових втіленнях винаходу. На фіг. 2А показано безпровідну мережу 1 адаптовану для зв'язку через безпровідний канал 11 з пристроєм, наприклад, мобільним пристроєм зв'язку, який можна назвати користувацьким обладнанням (UE), через мережевий вузол доступу, наприклад, Вузол В (базова станція), зокрема, eNB 12. Мережа 1 може включати мережевий елемент контролю (NCE) 14, який може включати функціональність MME/S-GW (фіг. 1) і забезпечує можливість зв'язку з одною або більше іншими мережами, наприклад, телефонною мереж і/або мережею передачі даних (наприклад, Інтернетом). UE 10 включає контролер, наприклад, комп'ютер або процесор даних (DP) 10А, придатне для зчитування комп'ютером середовище пам'яті, тобто пам'яті (MEM) 10В, яке зберігає програму інструкцій комп'ютера (PROG) 10С, і радіочастотний (RF) трансівер 10D для двостороннього безпровідного зв'язку з eNB 12 через одну або більше антен. eNB 12 включає контролер, наприклад, комп'ютер або процесор даних (DP) 12А, придатне для зчитування комп'ютером середовище пам'яті, тобто пам'ять (MEM) 12В, яка зберігає програмні інструкції комп'ютера (PROG) 12С, і радіочастотний (RF) трансівер 12D для зв'язку з UE 10 через одну або більше антен. eNB 12 з'єднано через шлях 13 даних/контролю з NCE 14. Наприклад, шлях 13 може бути реалізований як Sl інтерфейс (фіг. 1). NCE 14 включає контролер, наприклад, комп'ютер або процесор даних (DP) 14А і придатне для зчитування комп'ютером середовище пам'яті, тобто пам'ять (MEM) 14В, яка зберігає програму інструкцій комп'ютера (PROG) 14С. Щонайменше одна з PROG 10С і 12С включає програмні інструкції, які при виконанні відповідними DP 10А, 12А забезпечують виконання відповідним пристроєм операцій типових втілень винаходу (див. нижче). Отже, типові втілення винаходу можуть бути реалізовані щонайменше частково комп'ютерними програмами, що виконуються DP 10A UE 10 і/або DP 12А eNB 12, або схемою, або комбінацією програм і схем (і вбудованими програмами). UE 10 можуть включати процесор 10E ресурсу ACK/NACK і процесор 10F ресурсу SR. Звичайно сукупність UE 10 обслуговується NB 12. UE можуть бути або не бути ідентичними за конструкцією (наприклад, подібними до UE, показаними на FIG. 2А), але взагалі мають бути електрично і логічно сумісними з протоколами відповідних мереж і стандартами операцій у безпровідній мережі 1. Взагалі різні втілення UE 10 можуть включати (не лише) мобільні вузли, мобільні станції, мобільні телефони, стільникові телефони, персональні цифрові секретарі (PDA), здатні мати безпровідний зв'язок, мобільні маршрутизатори, релейні станції, релейні вузли, портативні комп'ютери, здатні мати безпровідний зв'язок, пристрої запису зображень, наприклад, цифрові камери з безпровідним зв'язком, ігрові пристрої з безпровідним зв'язком, музичні пристрої зберігання і програвання з безпровідним зв'язком, засоби Інтернету, які забезпечують безпровідний доступ до Інтернету і огляд файлів, а також портативні вузли або термінали з комбінаціями таких функцій. Придатні для зчитування комп'ютером MEM 10А, 12А і 14А можуть бути будь-якого типу, сумісного з локальним технічним оточенням і можуть бути реалізовані з використанням будьякої технології зберігання даних, наприклад, як напівпровідникові пристрої пам'яті, флешпам'ять, магнітні пристрої пам'яті і системи, оптичні пристрої пам'яті і системи, фіксована пам'ять і знімна пам'ять. DP 10А, 12A i 14А можуть бути будь-якого типу, сумісного з локальним технічним оточенням 4 UA 98202 C2 5 10 15 20 25 30 35 40 45 50 55 60 і можуть включати, наприклад, один або більше комп'ютерів загального призначення, спеціалізовані комп'ютери, мікропроцесор, цифрові процесори сигналів (DSP) і процесори з багатоядерною архітектурою. Далі розглядаються декілька типових варіантів рішення (уникнення) проблем DTX  АСК, описаних вище. У першому варіанті SR плюс DTX передаються з використанням тієї ж групової точки, що й для NACK з метою максимізувати розділення між сигналами ACK і SR. Групові точки можуть бути репрезентовані з використанням одного або більше модуляційних символів, наприклад, одного або більше біт. При цьому бажано досягти максимального розділення вибором групових точок для ACK/NACK таким чином, щоб групова точка NACK відповідала немодульованій послідовності RS. У цьому випадку компоновки груп лише для SR, для SR плюс DTX і для SR плюс NACK є однаковими. Отже, груповими точками ACK/NACK є такі, що проблема DTX  ACK мінімізується оскільки хибне виявлення DTX у SR плюс DTX імовірно буде сприйняте як SR плюс NACK. Згідно з заявкою 61/001207 або з R1-080343, мультиплексування SR і ACK/NACK може бути виконане у такий спосіб. При SR = 0 (наприклад, у випадку передачі негативного SR) UE 10 передає інформацію ACK/NACK, використовуючи ресурси ACK/NACK з SR = 1 (наприклад, у випадку передачі позитивного SR), тобто коли UE 10 передає інформацію ACK/NACK використовуючи ресурси SR. Коли UE 10 надсилає SR, воно використовує показану на фіг. 3 компоновку груп відображення 1-бітових ACK/NACK. Фазне (І) і квадратурне (Q) відображення групової точки згідно з Таблицею показані на фіг. 3. Фіг. 4 містить відображення 2-бітових ACK/NACK, де І- і Q-відображення групових точок згідно з Таблицею показані на фіг. 4. Це відображення є необмежуючим прикладом. Використання групових точок може бути змінене, згідно з винаходом, наприклад, координати ACK/NACK і NACK/ACK можуть бути взаємозамінені. Згідно з фіг. 3 і 4, коли UE 10 надсилає лише SR, воно використовує групову точку (1, 0) NACK (1-бітовий варіант) або NACK/NACK (2 біти). Слід зазначити, що групова точка (1, 0) також використовується для передачі еталонного сигналу для SR, оскільки передача SR виконується немодульованим сигналом. У цьому випадку DTX  NACK не виявляється у eNB 12. Однак, це не є обмеженням, оскільки пряме виявлення DTX не підтримано усіма останніми узгодженнями варіантів модуляції UL. Наприклад, схема CQI плюс передача ACK/NACK не підтримує прямого виявлення DTX. У другому варіанті згідно з типовими втіленням, групи ACK/NACK скомпоновано таким чином, що сигнал SR і сигнал ACK/NACK розділено у комплексній області (див. фіг. 5 для випадку 1-бітових ACK/NACK). Для випадку груп 2-бітових ACK/NACK використовується перекомпонування цих груп для двох щілин (щілина 1, щілина 2) (фіг. 6), забезпечуючи максимальне розділення між сигналами ACK і SR. На фіг. 5 і 6 показано типові групи, з яких можна отримати інші групи, обертанням, відбиттями або і тим, і іншим. Зокрема, для випадку групи 2-бітових ACK/NACK одне типове перекомпонування між щілинами може бути таким, що групові точки ACK/NACK залишаються тими ж в обох щілин, а групова точка SR змінюється між щілинами (фіг. 12). Подібні групові точки можуть бути переміжно отримані модуляцією пілотної частини ресурсу комплексним кон'югатом групової точки, наприклад, у випадку SR і DTX. В іншому варіанті (третьому) згідно з типовими втіленнями процесор 10F-a окремого періодичного ресурсу SR конфігуровано підтримувати виявлення DTX. Операціями у цьому втіленні є: • з SR = 0 UE 10 передає інформацію АСК/NACK, використовуючи ресурси ACK/NACK; • з SR = 1 UE 10 передає інформацію ACK/NACK, використовуючи аперіодичні ресурси SR; і • з SR = 1 i DTX UE 10 передає SR, використовуючи періодичні ресурси SR. Можна поліпшити виявлення DTX1 якщо є доступними як періодичний, так і аперіодичний ресурс SR. eNB 12 може ідентифікувати хибне призначення DL, порівнюючи сигнали, пов'язані з ресурсом лише SR (періодичним) і ресурсом ACK/NACK + ресурсом SR (аперіодичним). Взагалі періодичний ресурс SR може розглядатись як первинний ресурс SR. Наприклад, деякі UE 10 мають можливість передавати SR, використовуючи заздалегідь визначений циклічний зсув і OC ресурс, на даному PRB. Періодичний ресурс SR 10F конфігурований для передач сигналів вищого рівня і тому з'являється періодично. Аперіодичний ресурс SR застосовується у третьому варіанті, розглянутому вище. Схему мультиплексування побудовано таким чином, що канал ACK/NACK автоматично містить ресурс для використання при передачі ACK/NACK і позитивного SR в одному субкадрі. Аперіодичний ресурс SR 10F-a вважається доступним лише тоді, коли у деякому UE 10 передається 5 UA 98202 C2 5 10 15 20 25 30 35 40 45 50 55 60 ACK/NACK у PUCCH, і може розглядатись пов'язаним з каналом ACK/NACK. Використання третього варіанту пов'язано з тим, що UE 10 має здатність також надсилати SR у субкадрах, відмінних від тих, які містять періодичний ресурс SR 10F-a. Отже, якщо UE 10 приймає дані DL (ресурс ACK/NACK відображено), UE 10 може не чекати на періодичний ресурс SR 10F-a і можливою стає більш швидка вимога ресурсів. Слід зазначити, однак, що у цьому випадку поліпшене виявлення DTX у eNB 12, описане вище, може не виконуватись. Такий варіант можна розглядати як компроміс між поліпшеним виявленням DTX і поліпшеним виконанням затримки SR. У цьому випадку модуляційні групи, показані на фіг. 3, 4, 5 і 6, можуть бути використані для поліпшення виявлення DTX. Слід зазначити, що поліпшення виконання затримки SR забезпечується цим втіленням для такого обслуговування, в якому потреба у передачі SR ініціюються передачею даних DL (наприклад, огляд мережі є одним типовим варіантом). Значне поліпшення порівняно з запропонованими рішеннями ілюструється фіг. 7, де використовується нормальний CP з 12 каналами ACK/NACK. У третьому варіанті, розглянутому вище, відображення між ACK/NACK і SR змінюється порівняно варіантом, запропонованим R1080343. Перевагою такого варіанту є можливість підтримання принципів ACK/NACKізації, узгоджених у R1-080035, і сумісності з схемами відображення для розширеного CP. Зокрема, для розширеного CP не є потрібними зміни запропонованої ACK/NACKізації, а нормальний CP може використовувати ACK/NACKізацію каналу розширеного CP. Згідно з іншим (четвертим) варіантом, типові втілення використовують те, що ACK/NACK і ресурси SR можуть бути розділені на частину даних і пілотну частину (наприклад, послідовність SR), що містить еталонний сигнал. Для підтримки виявлення DTX виконуються такі операції: • з SR = 0 UE 10 передає ACK/NACK, використовуючи ресурс ACK/NACK; • з SR = 1 UE 10 передає ACK/NACK використовуючи частину даних ресурсу SR і пілотну частину ресурсу ACK/NACK або використовуючи пілотну частину ресурсу SR і частину даних ресурс ACK/NACK; і • з SR = 1 і DTX1 UE 10 передає SR, використовуючи ресурс SR. Для узгодження з рішеннями RAN #52: • у випадку негативного SR ACK/NACK передається з використанням первісного ресурсу ACK/NACK; і • у випадку позитивного SR ACK/NACK передається з використанням ресурсу SR. Ресурс SR і ресурси ACK/NACK можуть бути розділені на частину даних (D) і пілотну частину (P) (фіг. 10). Бажано, щоб ресурс SR і ресурс ACK/NACK знаходились в одному фізичному блоці ресурсів. Для реалізації цього четвертого варіанту можна позначити ресурс SR як такий, що містить PSR і DSR ресурс ACK/NACK як такий, що містить PAN і DAN. Використовуючи ці позначення, виконуються операції: • з SR = 0 UE 10 передає PAN і DAN, де DAN - модульовані ACK/NACK біти; • з SR=1 UE 10 передає або: PSR і DAN, причому DAN - модульовані ACK/NACK біти, або PAN і DSR, де DSR - модульовані ACK/NACK біти; і • з SR=1 і DTX UE10 передає PSR і DSR. Описане вище показує, що типові втілення винаходу надають спосіб, пристрій і комп'ютерні програми, які дозволяють UE 10 вказувати ситуацію DTX для eNB 12. На фіг. 8 у Блоці 8А, якщо SR = 0 UE передає інформацію ACK/NACK, використовуючи ресурс ACK/NACK, а у Блоці 8В, якщо SR = 1, UE передає інформацію ACK/NACK, використовуючи ресурс SR з модуляційною групою, показаною на фіг. 3 або фіг. 5 для індикації відображення 1 - бітових ACK/NACK, або з модуляційною групою, показаною на фіг. 4 або фіг. 6, або фіг. 12 для індикації відображення 2бітових ACK/NACK, де для втілень фіг. 6 і фіг. 12 виконується перекомпонування груп на двох щілинах. З вищесказаного можна бачити, що типові втілення винаходу також надають спосіб, пристрій і комп'ютерні програми для надання можливості UE 10 вказувати ситуацію DTX eNB 12 (фіг. 9). У Блоці 9А, якщо SR = 0, UE передає інформацію ACK/NACK, використовуючи ресурс ACK/NACK, у Блоці 9В, якщо SR = 1, UE передає інформацію ACK/NACK, використовуючи аперіодичний ресурс SR, і у Блоці 9С, якщо SR = 1 і ситуація DTX існує, UE передає SR, використовуючи періодичний ресурс SR. Наприклад, eNB 12 надається можливість ідентифікувати можливе невдале призначення DL порівнянням сигналів, пов'язаних лише з єдиним ресурсом SR (періодичним) і ACK/NACK + ресурс SR (аперіодичним), або вимірюванням потужності ACK/NACK + ресурс SR і порівнянням її з певним заздалегідь визначеним пороговим значенням, або порівнянням частини даних і пілотних частин ресурсу SR і частини даних і пілотних частин ресурсу ACK/NACK. 6 UA 98202 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 11 містить логічну схему операцій способу і результат виконання інструкцій комп'ютерної програми згідно з типовими втіленнями винаходу. У Блоці 11А при R = 0 UE передає PAN I DAN, де DAN - модульовані ACK/NACK біти; у Блоці 11В при SR = 1 UE передає або P AN і DSR, де DSR модульовані ACK/NACK біти, або PSR і DAN, де DAN - модульовані ACK/NACK біти, і, у Блоці 11С при SR = 1 і DTX, UE передає PSR і DSR, де кожний з SR і ресурси ACK/NACK можуть бути розділені на частину даних (D) і пілотну частину (Ρ), і де ресурс SR містить PSR і DSR, а ресурс ACK/NACK містить PAN і DAN. eNB 12 призначено приймати і правильно інтерпретувати передачу сигналів UL від UE 10 для будь-якого або обох втілень, ілюстрованих фіг. 8, 9 і 11. Блоки фіг. 8, 9 і 11 можна розглядати як операції способу і/або операції, які є результатом виконання операцій комп'ютерного програмного коду, і/або як сукупність елементів, з'єднаних для створення логічної схеми, призначеної виконувати відповідні функції. Типовим втіленням винаходу є спосіб передачі сигналів між мобільним пристроєм (10) і вузлом мережі (12). Цей спосіб включає формування повідомлення, яке включає першу індикацію вимоги диспетчеризації, і визначення чи має друга індикація бути передана у субкадрі разом з першою індикацією. Друга індикація (наприклад, підтвердження) вказує, що призначення ресурсу низхідного каналу є успішним і кожне з щонайменше одного відповідних кодових слів було виявлено правильно. Цей спосіб включає у відповідь на визначення, що друга індикація не має бути включена, конфігурування повідомлення першою конфігурацією, і у відповідь на визначення, що друга індикація має бути включена, включення у повідомлення також другої індикації і конфігурування повідомлення другою конфігурацією. Перша конфігурація відрізняється від другою. Спосіб згідно з винаходом також включає надсилання повідомлення безпровідним передавачем у субкадрі. В іншому типовому втіленні описаного вище способу цей спосіб також включає визначення, чи має бути третя індикація передана в одному субкадрі разом з індикацією вимоги диспетчеризації, де третя індикація вказує, що призначення ресурсу низхідного каналу ε успішним і кожне з щонайменше одного відповідних кодових слів було виявлено правильно. У відповідь на визначення, що третя індикація має бути включена, у повідомлення також включається третя індикація і повідомлення конфігурується у третій конфігурації. У ще одному типовому втіленні описаного вище способу, коли повідомлення має другу або третю конфігурацію, це повідомлення надсилається з використанням: - підтвердження/негативного підтвердження ресурсів фізичного висхідного каналу контролю, якщо вимога диспетчеризації є негативною вимогою диспетчеризації, і - вимоги диспетчеризації ресурсів фізичного висхідного каналу контролю, якщо вимога диспетчеризації є позитивною вимогою диспетчеризації. В іншому типовому втіленні способу, коли повідомлення має другу конфігурацію або третю конфігурацію, воно надсилається з використанням: 1) пілотної частини ресурсів вимоги диспетчеризації і частини даних ресурсів підтвердження або 2) пілотної частини ресурсів підтвердження і частини даних ресурсів вимоги диспетчеризації. У ще одному типовому втілення будь-якого з способів, описаних вище, перша конфігурація є ідентичною третій конфігурації. В іншому варіанті перша конфігурація відрізняється від третьої конфігурації, і друга конфігурація відрізняється від третьої конфігурації. У ще одному типовому втілення будь-якого з способів, описаних вище, перша конфігурація, друга конфігурація і третя конфігурація характеризуються використанням єдиного модуляційного символу. В іншому варіанті перша конфігурація, друга конфігурація і третя конфігурація характеризуються використанням двох модуляційних символів. В іншому типовому втіленні будь-якого з способів, описаних вище, коли повідомлення має другу конфігурацію або третю конфігурацію, воно надсилається з використанням періодичних ресурсів. У ще одному типовому втілення будь-якого з способів, описаних вище, де використовуються щонайменше два відповідні кодові слова, можуть бути використані четверта конфігурація і/або п'ята конфігурація, які вказують, що щонайменше одне відповідне кодове слово було виявлене правильно і щонайменше одне відповідне кодове слово не виявлене правильно. Одним з типових втілень винаходу є пристрій (10) для передач сигналів між мобільним пристроєм (10) і вузлом мережі (12). Цей пристрій (10) включає модуль формування повідомлень, конфігурований утворювати повідомлення, які включають вимогу диспетчеризації, і модуль визначення, призначений визначати, чи має бути підтвердження передане в одному субкадрі з повідомленням. Модуль визначення також призначено у відповідь на визначення, що підтвердження не має бути включене, конфігурувати повідомлення у першій конфігурації, і у 7 UA 98202 C2 5 10 15 20 25 30 35 40 45 50 55 60 відповідь на визначення, що підтвердження має бути включене, конфігурувати повідомлення у другій конфігурації, яка включає підтвердження. Перша конфігурація відрізняється від другої конфігурації. В іншому типовому втіленні пристрою (10), модуль визначення також конфігуровано визначати, чи має бути негативне підтвердження передане в одному субкадрі з повідомленням; а модуль формування повідомлень також конфігурована утворювати повідомлення у третій конфігурації, яка включає негативне підтвердження, у відповідь на визначення, що негативне підтвердження має бути включене. У ще одному типовому втіленні пристрій (10) також включає передавач, конфігурований у відповідь на повідомлення другої або третьої конфігурації надсилати це повідомлення, використовуючи підтвердження/негативне підтвердження ресурсів фізичного висхідного каналу контролю, коли вимога диспетчеризації є негативною вимогою диспетчеризації, і вимогу диспетчеризації ресурсів фізичного висхідного каналу контролю, коли вимога диспетчеризації є позитивною вимогою. В одному з типових втілень пристрій (10) також включає передавач (10D), конфігурований у відповідь на повідомлення другої або третьої конфігурації, надсилати це повідомлення, використовуючи: пілотну частину ресурсів вимоги диспетчеризації і частину даних ресурсів підтвердження і пілотну частину ресурсів підтвердження і частину даних ресурсів вимоги диспетчеризації. В іншому типовому втіленні будь-якого з пристроїв (10), коли повідомлення має другу або третю конфігурацію, воно надсилається з використанням періодичних ресурсів. У ще одному типовому втіленні будь-якого з пристроїв (10) перша конфігурація є ідентичною третій конфігурації. В іншому варіанті перша конфігурація відрізняється від третьої конфігурації і друга конфігурація відрізняється від третьої конфігурації. В одному з типових втілень будь-якого з пристроїв (10) перша конфігурація, друга конфігурація і третя конфігурація характеризуються використанням єдиного модуляційного символу. В іншому варіанті перша конфігурація, друга конфігурація і третя конфігурація характеризуються використанням двох модуляційних символів. В іншому типовому втілення будь-якого з пристроїв (10) негативне підтвердження вказує, що призначення ресурсу низхідного каналу є успішним, але жодне з щонайменше одного з відповідних кодових слів не було виявлене правильно. У ще одному типовому втіленні будь-якого з пристроїв (10), підтвердження вказує, що призначення ресурсу низхідного каналу є успішним і кожне з щонайменше одного з відповідних кодових слів виявлене правильно. В одному з втілень будь-якого з пристроїв (10), де використано щонайменше два відповідні кодові слова, модуль формування повідомлень також призначено конфігурувати повідомлення у четвертій конфігурації і/або п'ятій конфігурації у відповідь на щонайменше одне правильне виявлення кодового слова і щонайменше одне неправильне виявлення відповідного кодового слова. Іншим типовим втіленням винаходу є придатне для зчитування комп'ютером середовище, яке кодує комп'ютерну програму, що містить інструкції, виконання яких забезпечує виконання операцій з передачі сигналів між мобільним пристроєм (10) і вузлом мережі (12), які включають формування повідомлень, що містять вимогу диспетчеризації і і визначення, чи має бути підтвердження передане в одному субкадрі з вимогою диспетчеризації. У відповідь на визначення, що підтвердження не має бути включене, повідомлення конфігурується у першій конфігурації, і у відповідь на визначення, що підтвердження має бути включене, повідомлення конфігурується у другій конфігурації, яка включає підтвердження. Перша конфігурація відрізняється від другої конфігурації. В іншому типовому втіленні придатного для зчитування комп'ютером середовища, згаданого вище, операції також включають визначення, чи має бути негативне підтвердження передане в одному субкадрі з повідомленням, і у відповідь на визначення, що негативне підтвердження має бути включене, повідомлення конфігурується у третій конфігурації, яка включає негативне підтвердження. У ще одному типовому втіленні придатного для зчитування комп'ютером середовища, коли повідомлення має другу або третю конфігурацію, воно надсилається з використанням підтвердження/негативного підтвердження ресурсів фізичного висхідного каналу контролю, якщо вимога диспетчеризації є негативною вимогою, і вимоги диспетчеризації ресурсів фізичного висхідного каналу контролю, якщо вимога диспетчеризації є позитивною вимогою. В іншому типовому втіленні придатного для зчитування комп'ютером середовища, коли повідомлення має другу або третю конфігурацію, повідомлення надсилається з використанням: 8 UA 98202 C2 5 10 15 20 25 30 35 40 45 50 55 60 1) пілотної частини ресурсів вимоги диспетчеризації і частини даних ресурсів підтвердження, або 2) пілотної частини ресурсів підтвердження і частини даних ресурсів вимоги диспетчеризації. В одному з типових втілень будь-якого з придатних для зчитування комп'ютером середовищ, описаних вище, коли повідомлення має другу або третю конфігурацію, повідомлення надсилається з використанням періодичних ресурсів. В іншому типовому втіленні будь-якого з придатних для зчитування комп'ютером середовищ, описаних вище, перша конфігурація є ідентичній третій конфігурації. В іншому варіанті перша конфігурація відрізняється від третьої конфігурації і друга конфігурація відрізняється від третьої конфігурації. У щонайменше одному типовому втіленні будь-якого з придатних для зчитування комп'ютером середовищ, описаних вище, перша конфігурація, друга конфігурація і третя конфігурація характеризуються використанням єдиного модуляційного символу. В іншому варіанті перш конфігурація, друга конфігурація і третя конфігурація характеризуються використанням двох модуляційних символів. У щонайменше одному типовому втіленні будь-якого з придатних для зчитування комп'ютером середовищ, описаних вище, негативне підтвердження вказує, що призначення ресурсу низхідного каналу було успішним, але жодне з щонайменше одного відповідних кодових слів не було виявлене правильно. В іншому типовому втіленні будь-якого з придатних для зчитування комп'ютером середовищ, описаних вище, підтвердження вказує, що призначення ресурсу низхідного каналу було успішним, і кожне з щонайменше одного відповідних кодових слів було виявлене правильно. В одному з типових втілень будь-якого з придатних для зчитування комп'ютером середовищ, описаних вище, де використано щонайменше два відповідні кодові слова, повідомлення конфігурується у четвертій конфігурації і/або п'ятій конфігурації у відповідь на щонайменше одне відповідне кодове слово, виявлене правильно, і на щонайменше одне відповідну кодове слово, виявлене неправильно. Одним з типових втілень винаходу є пристрій (10) для передачі сигналів між мобільним пристроєм (10) і вузлом мережі (12). Пристрій (10) включає засіб формування повідомлень (10F) створення повідомлення, яке містить вимогу диспетчеризації; і перший засіб визначення (10E) для визначення, чи має бути підтвердження передане в одному субкадрі з повідомленням, засіб формування повідомлень (10F) призначено також для конфігурування повідомлення у першій конфігурації у відповідь на визначення, що підтвердження не має бути включене, і конфігурування повідомлення у другій конфігурації, яка включає підтвердження у відповідь на визначення, що підтвердження має бути включене. Перша конфігурація відрізняється від другої. В одному з типових втілень пристрій (10), описаний вище, також включає другий засіб визначення (10E) для визначення, чи має бути негативне підтвердження передане в одному субкадрі з повідомленням. Засіб формування повідомлень (10F) призначено також для конфігурування повідомлення у третій конфігурації, яке включає негативне підтвердження у відповідь на визначення, що третя індикація має бути включена. В іншому типовому втіленні пристрій (10) також включає засіб (10D), конфігурований у відповідь на повідомлення, конфігуроване у другій або третій конфігурації, надсилати повідомлення, використовуючи підтвердження/негативне підтвердження ресурсів фізичного висхідного каналу контролю, якщо вимога диспетчеризації є негативною вимогою, і вимогу диспетчеризації ресурсів фізичного висхідного каналу контролю, якщо вимога диспетчеризації є позитивною вимогою. У ще одному типовому втіленні пристрій (10) також включає засіб надсилання (10D), конфігурований у відповідь на повідомлення, конфігуроване у другій або третій конфігурації надсилати повідомлення, використовуючи: 1) пілотну частину ресурсів вимоги диспетчеризації і частину даних ресурсів підтвердження або 2) пілотну частину ресурсів підтвердження і частину даних ресурсів вимоги диспетчеризації. В іншому типовому втілення будь-якого з пристроїв (10), описаних вище, коли повідомлення має другу конфігурацію або третю конфігурацію, воно надсилається з використанням періодичних ресурсів. В одному з типових втілень будь-якого з пристроїв (10), описаних вище, перша конфігурація є ідентичною третій конфігурації. В іншому варіанті перша конфігурація відрізняється від третьої конфігурації і друга конфігурація відрізняється від третьої конфігурації. У ще одному типовому втіленні будь-якого з пристроїв (10), описаних вище, перша конфігурація, друга конфігурація і третя конфігурація характеризуються використанням єдиного модуляційного символу. В іншому варіанті перша конфігурація, друга конфігурація і третя 9 UA 98202 C2 5 10 15 20 25 30 35 40 45 50 конфігурація характеризуються використанням двох модуляційних символів. В іншому типовому втіленні будь-якого з пристроїв (10), описаних вище, негативне підтвердження вказує, що призначення ресурсів низхідного каналу є успішним, але жодне з щонайменше одного відповідних кодових слів не було виявлене правильно. В іншому типовому втіленні будь-якого з пристроїв (10), описаних вище, підтвердження вказує, що призначення ресурсів низхідного каналу є успішним, і кожне з щонайменше одного відповідних кодових слів було виявлене правильно. В одному з типових втілень будь-якого з пристроїв (10), описаних вище, де використано щонайменше два відповідних кодових слова, модуль формування повідомлень також конфігуровано для конфігурування повідомлення у четвертій конфігурації і/або п'ятій конфігурації у відповідь на правильне виявлення щонайменше одного відповідного кодового слова і щонайменше одне неправильне виявлення відповідного кодового слова. Взагалі різні типові втілення можуть бути реалізовані як схеми або схеми спеціального призначення, логічні схеми або будь-які їх комбінації. Наприклад, деякі аспекти можуть бути реалізовані як схеми, а інші - як мікропрограми або програми, які можуть бути виконуватись контролером, мікропроцесором або іншими комп'ютерними пристроями, хоча винахід не обмежується ними. Хоча різні аспекти типових втілень винаходу можуть бути описані блоксхемами, схемами операцій або з використанням інших графічних засобів, зрозуміло, що ці блоки, пристрої, системи, процедури або способи, описані тут, можуть бути реалізовані, наприклад (без обмеження), схемно, програмно, як мікропрограми, схеми спеціального призначення або логічні, схеми загального призначення або контролери або інші обчислювальні пристрої або їх комбінації. Слід зазначити, що щонайменше деякі аспекти типових втілень винаходу можуть втілені у різних компонентах, наприклад, інтегральних схемах, мікросхемах і модулях, і що типові втілення винаходу можуть бути реалізовані у пристроях, втілених інтегральними схемами. Інтегральні схеми або інші схеми можуть включати схеми (а також мікросхеми) для втілення щонайменше одного або більше процесорів або процесорів даних, процесорів цифрових сигналів, схем базової частоти і радіочастотних схем, які можуть бути конфігуровані працювати згідно з типовими втіленнями винаходу. Різні модифікації і адаптації описаних типових втілень винаходу можуть бути виконані фахівцем, базуючись на наведеному описі і кресленнях. Однак, усі такі модифікації входять в об'єм необмежуючих і типових втілень винаходу. Терміни "з'єднаний", "сполучений" або будь-які їх варіанти означають будь-яке з'єднання або сполучення, пряме або непряме, між двома або більше елементами і можуть включати наявність одного або більше проміжних елементів між двома "з'єднаними" або "сполученими" елементами. З'єднання або сполучення між елементами може бути фізичним, логічним або комбінованим. Два елементи можуть бути "з'єднані" або "сполучені", наприклад (без обмеження) з використанням одного або більше провідників, кабелів і/або друкованих з'єднань, а також з використанням електромагнітної енергії, наприклад, на довжинах хвиль радіочастот, мікрохвиль і оптичного діапазону (видимого і невидимого). Крім того, різні позначення, використані для опису параметрів (наприклад, CQI, DTX тощо) не є обмежуючими і ці параметри можуть бути ідентифіковані будь-якими іншими позначеннями. Формули і вирази, використані з цими параметрами можуть бути відмінними від наведених. Крім того, формули і співвідношення, в яких використовуються ці різні параметри, можуть відрізнятись від застосованих тут. Різні назви, призначені різним каналам (наприклад, PUCCH, PUSCH тощо) не є обмежуючими і ці канали можуть бути ідентифіковані будь-якими придатними назвами. Деякі з елементів різних необмежуючих типових втілень винаходу можуть бути використані без відповідного використання інших елементів. Отже, наведений опис слід розглядати як ілюстрацію принципів, концепцій і типових втілень винаходу, без їх обмеження. ФОРМУЛА ВИНАХОДУ 55 1. Спосіб передачі повідомлення у субкадрі, який включає: формування повідомлення, що включає першу індикацію вимоги диспетчеризації; визначення, чи має бути друга індикація передана в одному субкадрі з першою індикацією, де друга індикація вказує, що призначення ресурсу низхідного каналу було успішним і кожне щонайменше одне відповідне кодове слова було виявлене правильно; 10 UA 98202 C2 5 10 15 20 25 30 35 40 45 50 55 у відповідь на визначення, що друга індикація не має бути включена, повідомлення конфігурується у першій конфігурації; і у відповідь на визначення, що друга індикація має бути включена, у повідомлення додається друга індикація, і повідомлення конфігурується у другій конфігурації, причому перша конфігурація відрізняється від другої конфігурації; а також визначення, чи має бути третя індикація передана в одному субкадрі з індикацією вимоги диспетчеризації, де третя індикація вказує, що призначення ресурсу низхідного каналу було успішним, але жодне щонайменше одне відповідне кодове слово не було виявлене правильно; у відповідь на визначення, що третя індикація має бути включена, у повідомлення додається третя індикація, і повідомлення конфігурується у третій конфігурації; і направлення повідомлення безпровідним передавачем у субкадрі. 2. Спосіб за п. 1, за яким у випадку, коли повідомлення має одну з другої конфігурацію і третьої конфігурації, повідомлення надсилають з використанням: підтвердження/негативного підтвердження ресурсів фізичного висхідного каналу контролю, якщо вимога диспетчеризації є негативною вимогою; і вимоги диспетчеризації ресурсів фізичного висхідного каналу контролю, якщо вимога диспетчеризації є позитивною вимогою. 3. Спосіб за п. 1, за яким у випадку, коли повідомлення має одну з другої конфігурації і третьої конфігурації, повідомлення надсилають з використанням: пілотної частини ресурсів вимоги диспетчеризації і частини даних ресурсів підтвердження; або пілотної частини ресурсів підтвердження і частини даних ресурсів вимоги диспетчеризації. 4. Спосіб за будь-яким одним з пп. 1-3, в якому перша конфігурація є ідентичною третій конфігурації. 5. Спосіб за будь-яким одним з пп. 1-3, в якому перша конфігурація відрізняється від третьої конфігурації, а друга конфігурація відрізняється від третьої конфігурації. 6. Спосіб за будь-яким одним з пп. 1-3, в якому перша конфігурація, друга конфігурація і третя конфігурація представлені з використанням єдиного модуляційного символу. 7. Спосіб за будь-яким одним з пп. 1-3, в якому перша конфігурація, друга конфігурація і третя конфігурація представлені з використанням двох модуляційних символів. 8. Спосіб за будь-яким одним з пп. 1-3, за яким у випадку, коли повідомлення має одну з другої конфігурації і третьої конфігурації, повідомлення надсилають з використанням періодичних ресурсів. 9. Спосіб за будь-яким одним з пп. 1-3, за яким у випадку, коли щонайменше одне відповідне кодове слово включає щонайменше два відповідні кодові слова, цей спосіб додатково включає: визначення, чи має бути четверта індикація передана в одному субкадрі з індикацією вимоги диспетчеризації, де четверта індикація вказує, що призначення ресурсу низхідного каналу було успішним, що щонайменше одне відповідне кодове слово з двох відповідних кодових слів не було виявлене правильно і що щонайменше одне відповідне кодове слово з щонайменше двох відповідних кодових слів було виявлене правильно; і у відповідь на визначення, що четверта індикація має бути включеною, у повідомлення додають четверту індикацію і повідомлення конфігурують у четвертій конфігурації. 10. Пристрій (10) для визначення повідомлення, яке має бути переданим у субкадрі, що включає: модуль формування повідомлень (10F), конфігурований створювати повідомлення, яке включає вимогу диспетчеризації; і модуль визначення (10Е), конфігурований визначати, чи має бути підтвердження передане в одному субкадрі з повідомленням, де модуль формування повідомлень (10F) додатково виконано з можливостями: у відповідь на визначення, що підтвердження не має бути включене, конфігурувати повідомлення у першій конфігурації; і у відповідь на визначення, що підтвердження має бути включене, конфігурувати повідомлення у другій конфігурації, яка включає підтвердження, причому вказана перша конфігурація відрізняється від другої конфігурації; а також модуль визначення (10Е) додатково виконано з можливістю визначати, чи має бути негативне підтвердження передане в одному субкадрі з повідомленням; а модуль формування повідомлень (10F) додатково виконано з можливістю конфігурувати повідомлення у третій конфігурації, яке включає негативне підтвердження у відповідь на визначення, що негативне підтвердження має бути включеним. 11 UA 98202 C2 5 10 15 20 25 30 35 40 45 50 55 60 11. Пристрій за п. 10, який додатково має передавач (10D), виконаний з можливістю у відповідь на повідомлення, конфігуроване у одній з другої конфігурації і третьої конфігурації, надсилати це повідомлення, використовуючи: підтвердження/негативне підтвердження ресурсів фізичного висхідного каналу, якщо вимога диспетчеризації є негативною вимогою; і вимогу диспетчеризації ресурсів фізичного висхідного каналу контролю, якщо вимога диспетчеризації є позитивною вимогою. 12. Пристрій за п. 10, який додатково має передавач (10D), виконаний з можливістю у відповідь на повідомлення, конфігуроване у одній з другої конфігурації і третьої конфігурації, надсилати це повідомлення, використовуючи: пілотну частину ресурсів вимоги диспетчеризації і частину даних ресурсів підтвердження; і пілотну частину ресурсів підтвердження і частину даних ресурсів вимоги диспетчеризації. 13. Пристрій за будь-яким одним з пп. 10-12, в якому у випадку, коли повідомлення має одну з другої конфігурації і третьої конфігурації, повідомлення надсилається з використанням періодичних ресурсів. 14. Пристрій за будь-яким одним з пп. 10-12, в якому перша конфігурація є ідентичною третій конфігурації. 15. Пристрій за будь-яким одним з пп. 10-12, в якому перша конфігурація відрізняється від третьої конфігурації, а друга конфігурація відрізняється від третьої конфігурації. 16. Пристрій за будь-яким одним з пп. 10-12, в якому першу конфігурацію, другу конфігурацію і третю конфігурацію представлено з використанням єдиного модуляційного символу. 17. Пристрій за будь-яким одним з пп. 10-12, в якому першу конфігурацію, другу конфігурацію і третю конфігурацію представлено з використанням двох модуляційних символів. 18. Пристрій за будь-яким одним з пп. 10-12, в якому негативне підтвердження вказує, що призначення ресурсу низхідного каналу було успішним і що жодне щонайменше одне відповідне кодове слово не було виявлене правильно. 19. Пристрій за будь-яким одним з пп. 10-12, в якому підтвердження вказує, що призначення ресурсу низхідного каналу було успішним і що кожне щонайменше одне відповідне кодове слово було виявлене правильно. 20. Пристрій за будь-яким одним з пп. 10-12, в якому модуль визначення (10Е) додатково конфігурований визначати, чи має бути комбінація підтвердження і негативного підтвердження передана в одному субкадрі з повідомленням; і модуль формування повідомлень (10F) додатково виконаний з можливістю конфігурувати повідомлення у відповідь на визначення, що комбінація підтвердження і негативного підтвердження має бути включена у четверту конфігурацію, яка включає комбінацію підтвердження і негативного підтвердження. 21. Придатний для зчитування комп'ютером носій, що містить програмний код для здійснення процесором наступних операцій: створення повідомлення, яке включає вимогу диспетчеризації; визначення, чи має бути підтвердження передане в тому самому субкадрі з вимогою диспетчеризації; у відповідь на визначення, що підтвердження не має бути включене, конфігурування повідомлення у першій конфігурації; і у відповідь на визначення, що підтвердження має бути включене, конфігурування повідомлення у другій конфігурації, яка включає підтвердження, причому перша конфігурація відрізняється від другої конфігурації; а також визначення, чи має бути негативне підтвердження передане в одному субкадрі з повідомленням; і у відповідь на визначення, що негативне підтвердження має бути включене, конфігурування повідомлення у третій конфігурації, яка включає негативне підтвердження. 22. Придатний для зчитування комп'ютером носій за п. 21, в якому у випадку, коли повідомлення конфігуроване у одній з другої конфігурації і третьої конфігурації, повідомлення надсилається з використанням: підтвердження/негативного підтвердження ресурсів фізичного висхідного каналу контролю, якщо вимога диспетчеризації є негативною вимогою; і вимоги диспетчеризації ресурсів фізичного висхідного каналу контролю, якщо вимога диспетчеризації є позитивною вимогою. 23. Придатний для зчитування комп'ютером носій за п. 21, в якому у випадку, коли повідомлення конфігуроване в одній з другої конфігурації і третьої конфігурації, повідомлення надсилається з використанням: 12 UA 98202 C2 5 10 15 20 25 30 35 40 45 50 55 пілотної частини ресурсів вимоги диспетчеризації і частини даних ресурсів підтвердження; або пілотної частини ресурсів підтвердження і частини даних ресурсів вимоги диспетчеризації. 24. Придатний для зчитування комп'ютером носій за будь-яким одним з пп. 21-23, в якому у випадку, коли повідомлення конфігуроване у одній з другої конфігурації і третьої конфігурації, повідомлення надсилається з використанням періодичних ресурсів. 25. Придатний для зчитування комп'ютером носій за будь-яким одним з пп. 21-23, в якому перша конфігурація є ідентичною третій конфігурації. 26. Придатний для зчитування комп'ютером носій за будь-яким одним з пп. 21-23, в якому перша конфігурація відрізняється від третьої конфігурації і друга конфігурація відрізняється від третьої конфігурації. 27. Придатний для зчитування комп'ютером носій за будь-яким одним з пп. 21-23, в якому перша конфігурація, друга конфігурація і третя конфігурація представлені з використанням єдиного модуляційного символу. 28. Придатний для зчитування комп'ютером носій за будь-яким одним з пп. 21-23, в якому перша конфігурація, друга конфігурація і третя конфігурація представлені з використанням двох модуляційних символів. 29. Придатний для зчитування комп'ютером носій за будь-яким одним з пп. 21-23, в якому негативне підтвердження вказує, що призначення ресурсу низхідного каналу було успішним і що жодне щонайменше одне відповідне кодове слово не було виявлено успішно. 30. Придатний для зчитування комп'ютером носій за будь-яким одним з пп. 21-23, в якому підтвердження вказує, що призначення ресурсу низхідного каналу було успішним і що кожне щонайменше одне відповідне кодове слово було виявлене успішно. 31. Придатний для зчитування комп'ютером носій за будь-яким одним з пп. 21-23, в якому здійснено наступні додаткові операції: визначення, чи має бути комбінація підтвердження і негативного підтвердження передана в одному субкадрі з повідомленням; і у відповідь на визначення, що комбінація підтвердження і негативного підтвердження має бути включена, конфігурування повідомлення у четвертій конфігурації, яка включає комбінацію підтвердження і негативного підтвердження. 32. Пристрій (10) для визначення повідомлення, яке має бути переданим у субкадрі, що включає: засіб формування повідомлень (10F) для створення повідомлення, яке включає вимогу диспетчеризації; і перший засіб визначення (10Е) для визначення, чи має бути підтвердження передане в одному субкадрі з повідомленням, причому засіб формування повідомлень (10F) додатково призначено для: конфігурування повідомлення у першій конфігурації у відповідь на визначення, що підтвердження не має бути включене; і конфігурування повідомлення у другій конфігурації, яка включає підтвердження, у відповідь на визначення, що підтвердження має бути включене, причому перша конфігурація відрізняється від другої конфігурації; і, крім того, включає: другий засіб визначення (10Е) для визначення, чи має бути негативне підтвердження передане в одному субкадрі з повідомленням, причому засіб формування повідомлень (10F) додатково призначено для конфігурування повідомлення у третій конфігурації, яка включає негативне підтвердження, у відповідь на визначення, що негативне підтвердження має бути включене. 33. Пристрій (10) за п. 32, який додатково включає засіб надсилання (10D), виконаний з можливістю у відповідь на повідомлення, конфігуроване у одній з другої конфігурації і третьої конфігурації, надсилати повідомлення з використанням: підтвердження/негативного підтвердження ресурсів фізичного висхідного каналу контролю, коли вимога диспетчеризації є негативною вимогою; і вимоги диспетчеризації ресурсів фізичного висхідного каналу контролю, коли вимога диспетчеризації є позитивною вимогою. 34. Пристрій (10) за п. 32, який додатково включає засіб надсилання (10D), виконаний з можливістю у відповідь на повідомлення, конфігуроване у одній з другої конфігурації і третьої конфігурації, надсилати повідомлення, використовуючи: пілотну частину ресурсів вимоги диспетчеризації і частину даних ресурсів підтвердження; або пілотну частину ресурсів підтвердження і частину даних ресурсів вимоги диспетчеризації. 13 UA 98202 C2 5 10 15 20 25 35. Пристрій (10) за будь-яким одним з пп. 32-34, в якому, коли повідомлення конфігуроване в одній з другої конфігурації і третьої конфігурації, воно надсилається з використанням періодичних ресурсів. 36. Пристрій (10) за будь-яким одним з пп. 32-34, в якому перша конфігурація є ідентичною третій конфігурації. 37. Пристрій (10) за будь-яким одним з пп. 32-34, в якому перша конфігурація відрізняється від третьої конфігурації і друга конфігурація відрізняється від третьої конфігурації. 38. Пристрій (10) за будь-яким одним з пп. 32-34, в якому перша конфігурація, друга конфігурація і третя конфігурація представлені з використанням єдиного модуляційного символу. 39. Пристрій (10) за будь-яким одним з пп. 32-34, в якому перша конфігурація, друга конфігурація і третя конфігурація представлені з використанням двох модуляційних символів. 40. Пристрій (10) за будь-яким одним з пп. 32-34, в якому негативне підтвердження вказує, що призначення ресурсу низхідного каналу було успішним і що жодне щонайменше одне відповідне кодове слово не було виявлене правильно. 41. Пристрій (10) за будь-яким одним з пп. 32-34, в якому підтвердження вказує, що призначення ресурсу низхідного каналу було успішним і що кожне щонайменше одне відповідне кодове слово було виявлене правильно. 42. Пристрій (10) за будь-яким одним з пп. 32-34, який додатково включає третій засіб визначення (10Е) для визначення, чи має бути комбінація підтвердження і негативного підтвердження передана в одному субкадрі з повідомленням, причому засіб формування повідомлень (10F) додатково виконаний з можливістю конфігурувати повідомлення у четвертій конфігурації, яка включає комбінацію підтвердження і негативного підтвердження, у відповідь на визначення, що комбінація підтвердження і негативного підтвердження має бути включена. 14 UA 98202 C2 15 UA 98202 C2 16 UA 98202 C2 17 UA 98202 C2 18 UA 98202 C2 19 UA 98202 C2 20 UA 98202 C2 21 UA 98202 C2 5 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 22
