Корпус плуга

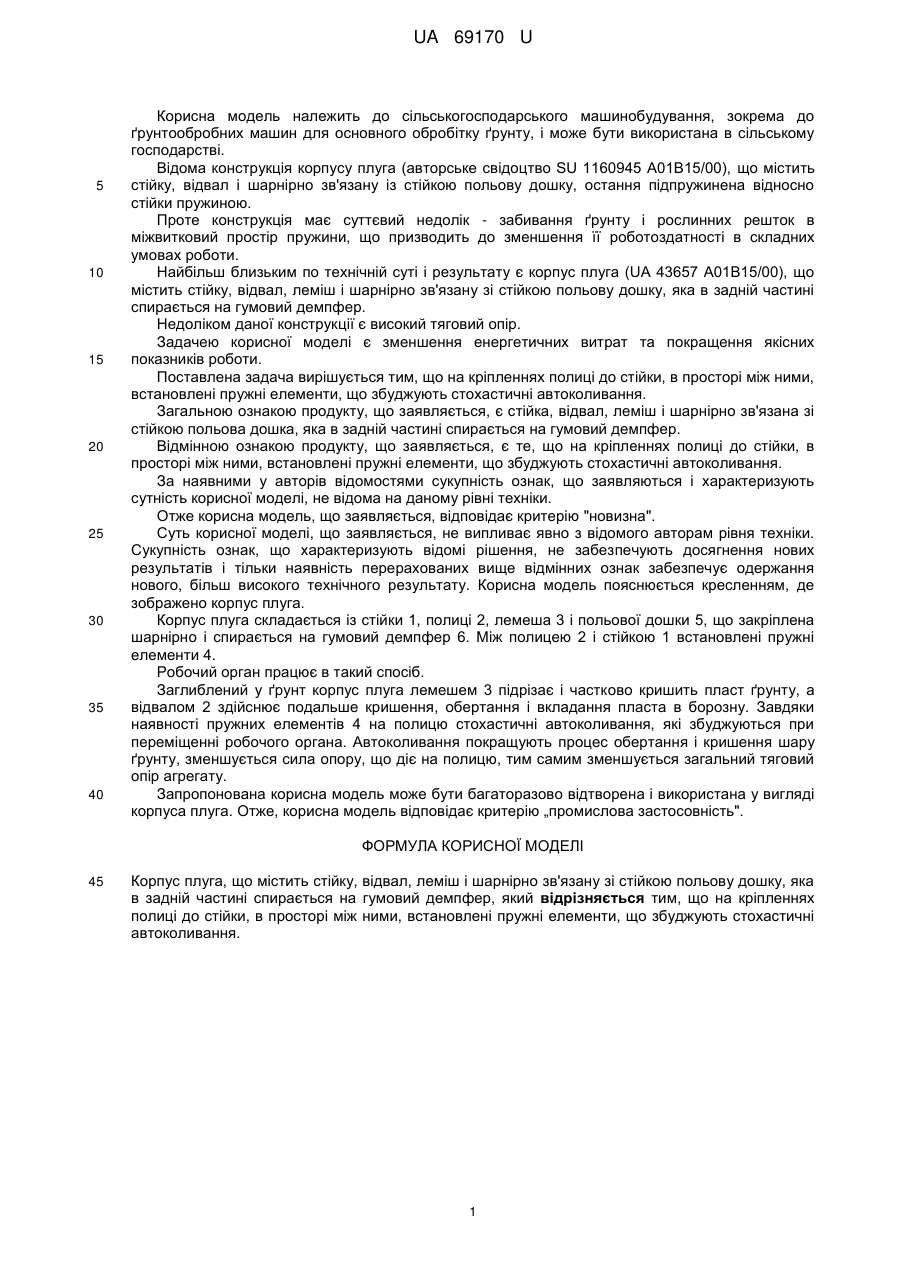

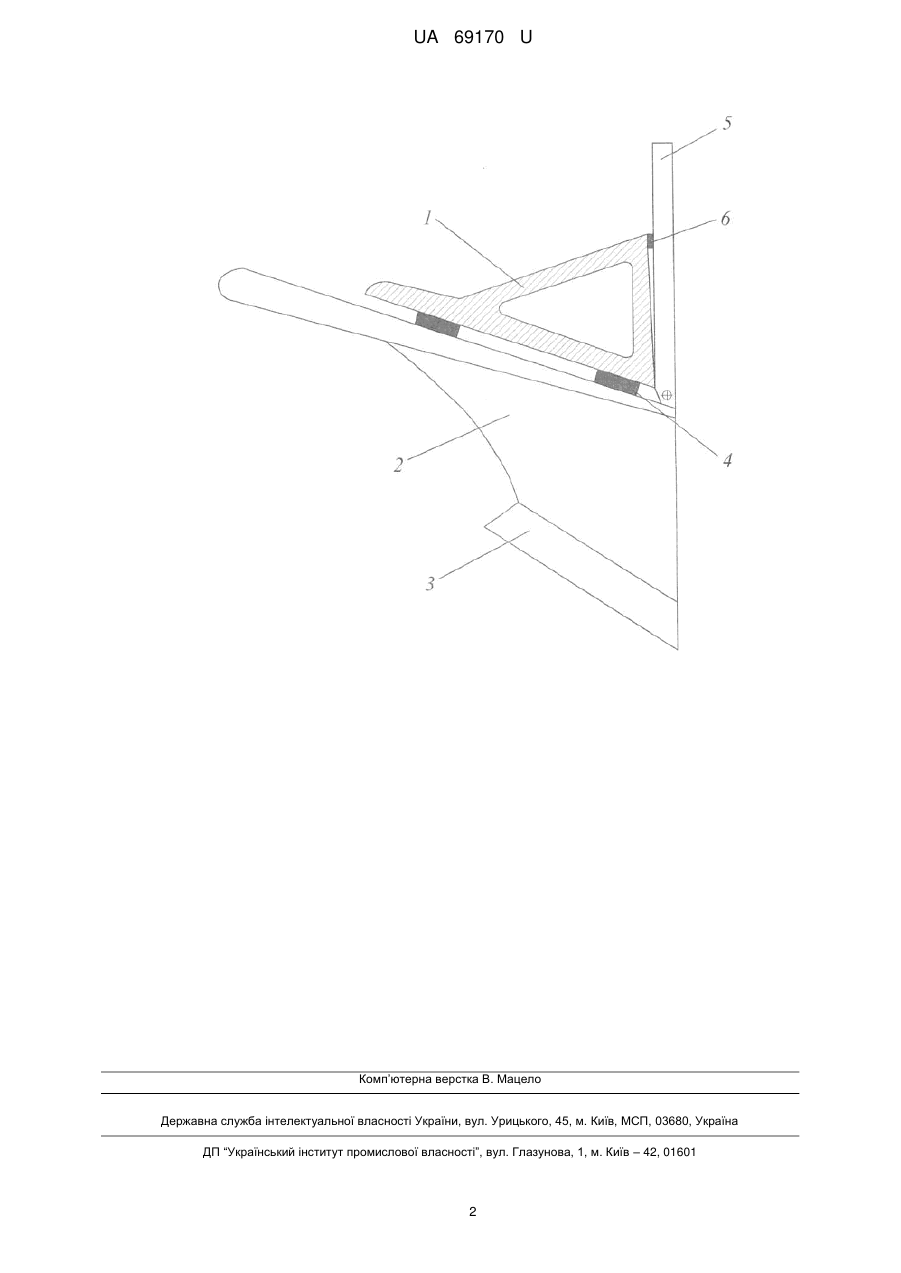

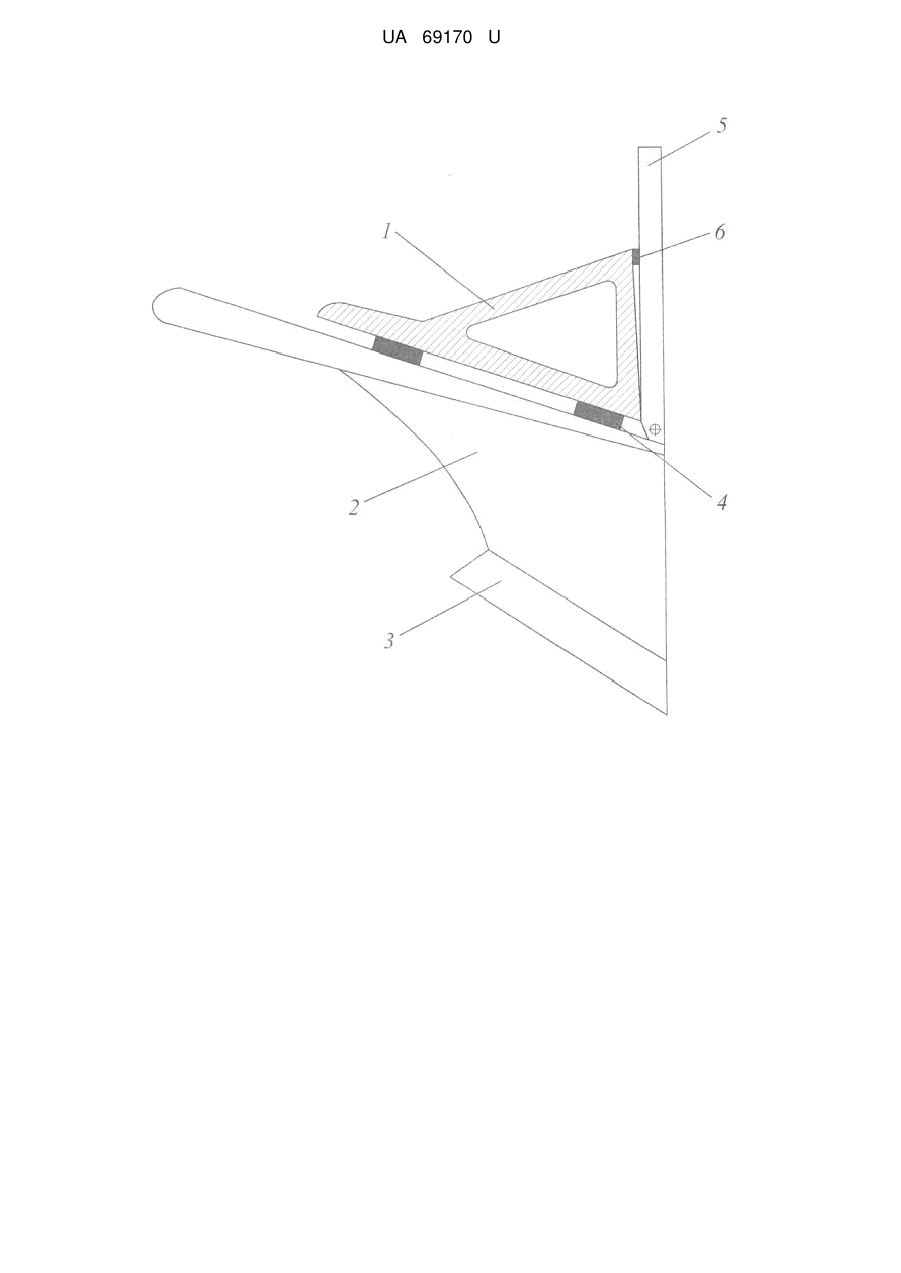

Реферат: UA 69170 U UA 69170 U 5 10 15 20 25 30 35 40 Корисна модель належить до сільськогосподарського машинобудування, зокрема до ґрунтообробних машин для основного обробітку ґрунту, і може бути використана в сільському господарстві. Відома конструкція корпусу плуга (авторське свідоцтво SU 1160945 А01В15/00), що містить стійку, відвал і шарнірно зв'язану із стійкою польову дошку, остання підпружинена відносно стійки пружиною. Проте конструкція має суттєвий недолік - забивання ґрунту і рослинних решток в міжвитковий простір пружини, що призводить до зменшення її роботоздатності в складних умовах роботи. Найбільш близьким по технічній суті і результату є корпус плуга (UA 43657 А01В15/00), що містить стійку, відвал, леміш і шарнірно зв'язану зі стійкою польову дошку, яка в задній частині спирається на гумовий демпфер. Недоліком даної конструкції є високий тяговий опір. Задачею корисної моделі є зменшення енергетичних витрат та покращення якісних показників роботи. Поставлена задача вирішується тим, що на кріпленнях полиці до стійки, в просторі між ними, встановлені пружні елементи, що збуджують стохастичні автоколивання. Загальною ознакою продукту, що заявляється, є стійка, відвал, леміш і шарнірно зв'язана зі стійкою польова дошка, яка в задній частині спирається на гумовий демпфер. Відмінною ознакою продукту, що заявляється, є те, що на кріпленнях полиці до стійки, в просторі між ними, встановлені пружні елементи, що збуджують стохастичні автоколивання. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують сутність корисної моделі, не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється кресленням, де зображено корпус плуга. Корпус плуга складається із стійки 1, полиці 2, лемеша 3 і польової дошки 5, що закріплена шарнірно і спирається на гумовий демпфер 6. Між полицею 2 і стійкою 1 встановлені пружні елементи 4. Робочий орган працює в такий спосіб. Заглиблений у ґрунт корпус плуга лемешем 3 підрізає і частково кришить пласт ґрунту, а відвалом 2 здійснює подальше кришення, обертання і вкладання пласта в борозну. Завдяки наявності пружних елементів 4 на полицю стохастичні автоколивання, які збуджуються при переміщенні робочого органа. Автоколивання покращують процес обертання і кришення шару ґрунту, зменшується сила опору, що діє на полицю, тим самим зменшується загальний тяговий опір агрегату. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді корпуса плуга. Отже, корисна модель відповідає критерію „промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Корпус плуга, що містить стійку, відвал, леміш і шарнірно зв'язану зі стійкою польову дошку, яка в задній частині спирається на гумовий демпфер, який відрізняється тим, що на кріпленнях полиці до стійки, в просторі між ними, встановлені пружні елементи, що збуджують стохастичні автоколивання. 1 UA 69170 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
