Дефлекторний розпилювач

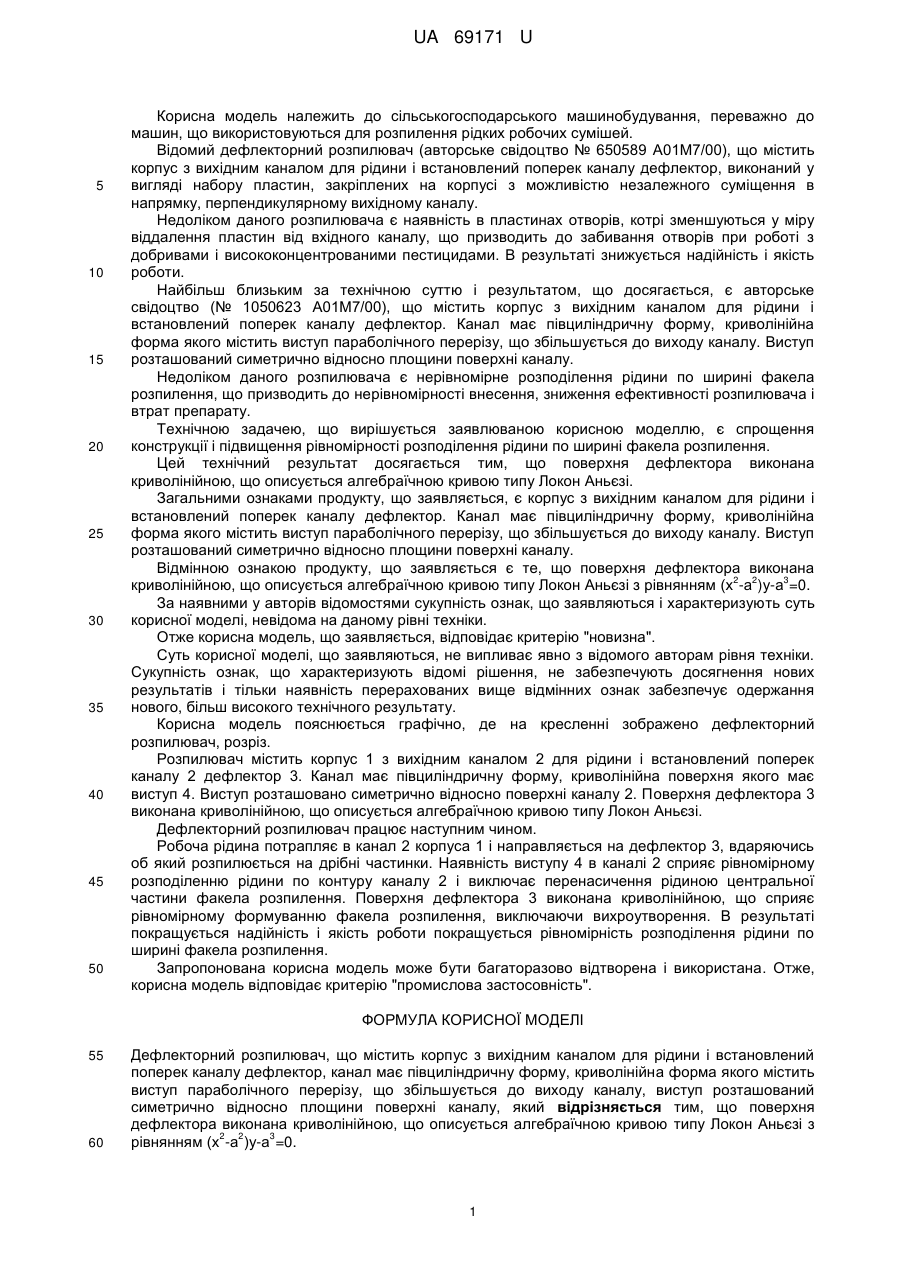

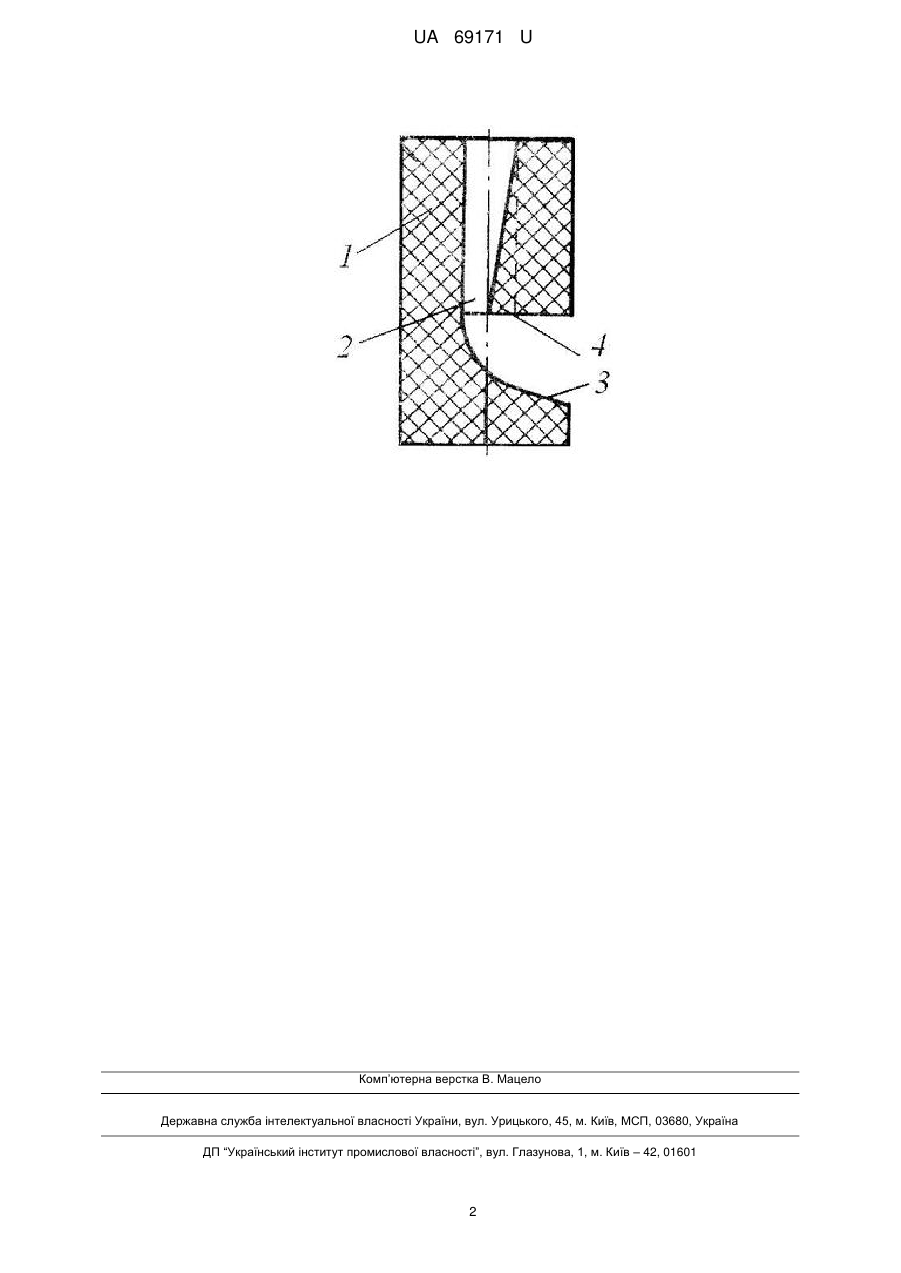

Реферат: Дефлекторний розпилювач, що містить корпус з вихідним каналом для рідини і встановлений поперек каналу дефлектор, канал має півциліндричну форму, криволінійна форма якого містить виступ параболічного перерізу, що збільшується до виходу каналу, виступ розташований симетрично відносно площини поверхні каналу, причому поверхня дефлектора виконана 2 2 3 криволінійною, що описується алгебраїчною кривою типу Локон Аньєзі з рівнянням (х -а )у-а =0. UA 69171 U (54) ДЕФЛЕКТОРНИЙ РОЗПИЛЮВАЧ UA 69171 U UA 69171 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського машинобудування, переважно до машин, що використовуються для розпилення рідких робочих сумішей. Відомий дефлекторний розпилювач (авторське свідоцтво № 650589 А01М7/00), що містить корпус з вихідним каналом для рідини і встановлений поперек каналу дефлектор, виконаний у вигляді набору пластин, закріплених на корпусі з можливістю незалежного суміщення в напрямку, перпендикулярному вихідному каналу. Недоліком даного розпилювача є наявність в пластинах отворів, котрі зменшуються у міру віддалення пластин від вхідного каналу, що призводить до забивання отворів при роботі з добривами і висококонцентрованими пестицидами. В результаті знижується надійність і якість роботи. Найбільш близьким за технічною суттю і результатом, що досягається, є авторське свідоцтво (№ 1050623 А01М7/00), що містить корпус з вихідним каналом для рідини і встановлений поперек каналу дефлектор. Канал має півциліндричну форму, криволінійна форма якого містить виступ параболічного перерізу, що збільшується до виходу каналу. Виступ розташований симетрично відносно площини поверхні каналу. Недоліком даного розпилювача є нерівномірне розподілення рідини по ширині факела розпилення, що призводить до нерівномірності внесення, зниження ефективності розпилювача і втрат препарату. Технічною задачею, що вирішується заявлюваною корисною моделлю, є спрощення конструкції і підвищення рівномірності розподілення рідини по ширині факела розпилення. Цей технічний результат досягається тим, що поверхня дефлектора виконана криволінійною, що описується алгебраїчною кривою типу Локон Аньєзі. Загальними ознаками продукту, що заявляється, є корпус з вихідним каналом для рідини і встановлений поперек каналу дефлектор. Канал має півциліндричну форму, криволінійна форма якого містить виступ параболічного перерізу, що збільшується до виходу каналу. Виступ розташований симетрично відносно площини поверхні каналу. Відмінною ознакою продукту, що заявляється є те, що поверхня дефлектора виконана 2 2 3 криволінійною, що описується алгебраїчною кривою типу Локон Аньєзі з рівнянням (х -а )у-а =0. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі, невідома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляються, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється графічно, де на кресленні зображено дефлекторний розпилювач, розріз. Розпилювач містить корпус 1 з вихідним каналом 2 для рідини і встановлений поперек каналу 2 дефлектор 3. Канал має півциліндричну форму, криволінійна поверхня якого має виступ 4. Виступ розташовано симетрично відносно поверхні каналу 2. Поверхня дефлектора 3 виконана криволінійною, що описується алгебраїчною кривою типу Локон Аньєзі. Дефлекторний розпилювач працює наступним чином. Робоча рідина потрапляє в канал 2 корпуса 1 і направляється на дефлектор 3, вдаряючись об який розпилюється на дрібні частинки. Наявність виступу 4 в каналі 2 сприяє рівномірному розподіленню рідини по контуру каналу 2 і виключає перенасичення рідиною центральної частини факела розпилення. Поверхня дефлектора 3 виконана криволінійною, що сприяє рівномірному формуванню факела розпилення, виключаючи вихроутворення. В результаті покращується надійність і якість роботи покращується рівномірність розподілення рідини по ширині факела розпилення. Запропонована корисна модель може бути багаторазово відтворена і використана. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Дефлекторний розпилювач, що містить корпус з вихідним каналом для рідини і встановлений поперек каналу дефлектор, канал має півциліндричну форму, криволінійна форма якого містить виступ параболічного перерізу, що збільшується до виходу каналу, виступ розташований симетрично відносно площини поверхні каналу, який відрізняється тим, що поверхня дефлектора виконана криволінійною, що описується алгебраїчною кривою типу Локон Аньєзі з 2 2 3 рівнянням (х -а )у-а =0. 1 UA 69171 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
