Тара з відкидною кришкою, що має натискну кнопку

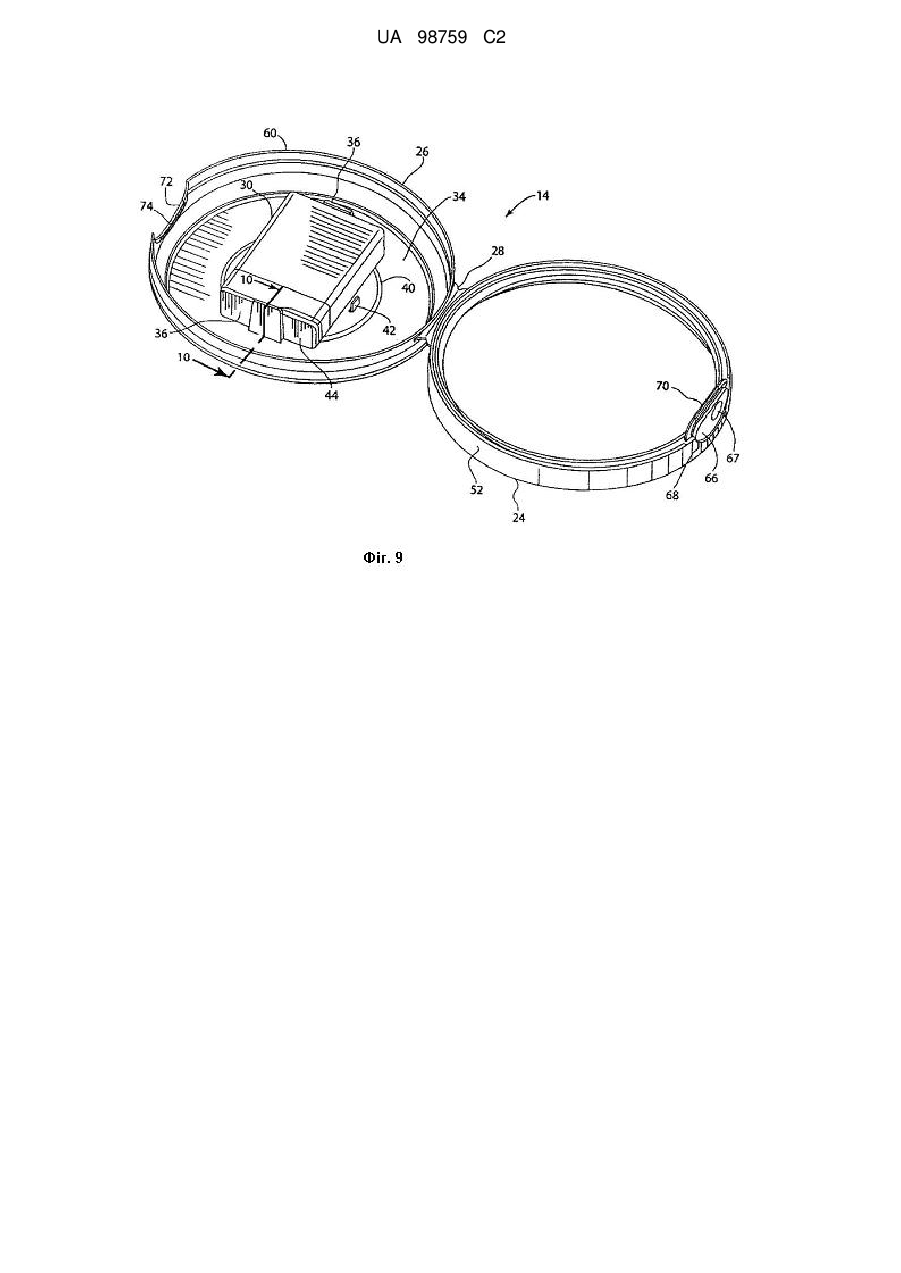

Реферат: Тара або тарний вузол, які містять основну тару, що має жорсткий обід і відкидну кришку для основної тари. Відкидна кришка містить несучий елемент, прикріплений до жорсткого обода, накривний елемент, який шарнірно з'єднаний з несучим елементом і має перший фіксаторний елемент. Несучий елемент містить сформовану в ньому пружну натискну кнопку. Ця натискна кнопка містить другий фіксаторний елемент, при цьому другий фіксаторний елемент взаємодіє з першим фіксаторним елементом, коли накривний елемент знаходиться в закритому положенні відносно несучого елемента і утримує накривний елемент відносно несучого елемента; і перший і другий фіксаторні елементи виконані з можливістю відділятися один від одного при натисненні натискної кнопки. Тарний вузол містить суху суміш для приготування напою в першій тарі, і суху добавку для сухої суміші для приготування напою у вторинній тарі, прикріпленій до внутрішньої поверхні накривного елемента. UA 98759 C2 (12) UA 98759 C2 UA 98759 C2 5 10 15 20 25 30 35 40 45 50 55 60 Добре відомі види тари з відкидною кришкою для дозування продукції або для доступу до продукції в тарі. Також відома тара з додатковим виробом, використовуваним з продукцією і розташованим під відкидною кришкою, і відділеним від отвору. Але деякі такі відкидні кришки не закріпляють цей виріб на місці і, як правило, вони обмежені розміром горловини тари. Інші відкидні кришки мають виріб, прикріплений до внутрішньої поверхні кришки, і тому виріб проходить вниз в отвір і в корпус тари. Але в тарі повинен бути залишений простір для цього виробу, в результаті чого виріб розхитується або відкривається під дією продукції, що знаходиться в тарі. Винахід забезпечує тару, яка містить основний корпус тари з жорстким ободом і відкидною кришкою для основного корпусу. Ця відкидна кришка включає в себе несучий елемент, прикріплений до жорсткого обода основного корпусу, і накривний елемент, який шарнірно з'єднаний з несучим елементом і має перший фіксаторний елемент. Несучий елемент також має натискну кнопку, сформовану з ним таким чином, що натискна кнопка встановлена пружно. Ця натискна кнопка включає в себе другий фіксаторний елемент, виконаний з можливістю його взаємодії з першим фіксаторним елементом, коли накривний елемент знаходиться в закритому положенні відносно несучого елемента і при цьому утримує накривний елемент відносно несучого елемента, і при цьому перший і другий фіксаторні елементи виконані з можливістю відділятися один від одного при натисненні натискної кнопки. Згідно з одним зі здійснень винаходу натискна кнопка включає в себе юбочну частину і виріз в юбочній частині, при цьому перший фіксаторний елемент проходить від вирізу. Натискна кнопка несучого елемента також проходить вгору від прилеглої частини несучого елемента. Відкидна кришка переважно являє собою суцільну деталь, виконану литтям пластмаси під тиском. Згідно з одним зі здійснень винаходу перші фіксаторні елементи розташовані по обох сторонах вирізу, і другі фіксаторні елементи натискної кнопки розташовані на бічних відкрилках на обох сторонах натискної кнопки і розташовані позаду вирізу на протилежних його сторонах. Крім цього, нижній край кожного відкрилка прилягає до верхнього краю несучого елемента. Пружна перемичка з'єднує разом несучий елемент і натискну кнопку, в результаті чого натискна кнопка встановлена таким чином, що виступає вгору від несучого елемента, і встановлена пружно відносно несучого елемента. Пружна перемичка розташована таким чином, що пружне переміщення натискної кнопки при натисненні на неї зумовлює контактування щонайменше одного з нижніх країв відкрилків з верхнім краєм несучого елемента і проходження повз цей верхній край, при цьому створюючи помітне відчуття, яке вказує на відділення один від одного першого і другого фіксаторних елементів. Згідно з переважним здійсненням винаходу несучий елемент включає в себе вертикальний виступ. Юбочна частина закриває несучий елемент і проходить навколо вертикального виступу, коли накривний елемент знаходиться в закритому положенні. Основний корпус містить неметалеву оточуючу стінку, і жорсткий обід являє собою складовий елемент, сформований з металу і завальцьований з верхньою частиною неметалевої оточуючої стінки. Оточуюча стінка переважно виконана з фольгового картону, має по суті круглий переріз і куполоподібний накривний елемент. У переважних здійсненнях жорсткий обід має фланець, направлений всередину. Накривний елемент також містить внутрішній ущільнювальний елемент, що зачіпляє згаданий фланець, вертикально або горизонтально, коли накривний елемент знаходиться в закритому положенні. Крім цього, несучий елемент має виступ, який проходить під зовнішньою частиною обода; і цей виступ має плече, яке захоплюється під зовнішньою частиною обода і надійно прикріпляє несучий елемент до обода. Також згідно з переважним здійсненням основний корпус тари містить в собі порошкову суміш для приготування напою, переважно суху кавову продукцію. Накривний елемент також містить вторинну тару, в якій міститься вторинна порошкова добавка, використовувана спільно з сумішшю для приготування напою. Встановлювальний засіб передбачений для знімної установки вторинної тари на внутрішній поверхні накривного елемента. Обід переважно містить внутрішній фланець, і знімна мембрана прикріплена до фланця під вторинною тарою. Встановлювальний засіб включає в себе розташовані один навпроти одного пружні захоплювачі, які проходять від внутрішньої поверхні, і між якими захоплена і утримується на місці вторинна тара. Також в переважному здійсненні передбачений пружинний елемент, який відхиляє накривний елемент з його закритого положення. Також згідно з винаходом забезпечений тарний вузол, що включає в себе основну тару, в якій міститься суха суміш для приготування напою, і вторинну тару, яка містить суху добавку 1 UA 98759 C2 5 10 15 20 25 30 35 40 45 50 55 60 для напою, що приготовляється з сухої суміші для приготування напою. Цей вузол також містить кришку, яка закриває основну тару і відкривається відносно основної тари; при цьому кришка знімним чином монтує вторинну тару на своїй внутрішній поверхні. У переважному здійсненні кришка має розташовані один навпроти одного пружні захоплювачі, які проходять від її внутрішньої поверхні, і між якими захоплена і утримується на місці вторинна тара. Кришка також містить несучий елемент, прикріплений до жорсткого обода основної тари, і накривний елемент, шарнірно з'єднаний з несучим елементом. Цей накривний елемент містить перший фіксаторний елемент. Несучий елемент також включає в себе натискну кнопку, яка встановлена пружно і містить другий фіксаторний елемент. Другий фіксаторний елемент взаємодіє з першим фіксаторним елементом, коли накривний елемент знаходиться в закритому положенні відносно несучого елемента, і тим самим утримує накривний елемент відносно несучого елемента; причому перший і другий фіксаторні елементи виконані з можливістю відділятися один від одного при натисненні натискної кнопки. У одному з переважних здійснень накривний елемент містить юбочну частину і виріз в юбочній частині, причому перший фіксаторний елемент починається від вирізу. Натискна кнопка несучого елемента проходить вгору від прилеглої частини несучого елемента. Відкидна кришка переважно являє собою суцільну деталь, виконану литтям пластмаси під тиском. Згідно з ще одним здійсненням винаходу перші фіксаторні елементи розташовані на обох сторонах вирізу, і другі фіксаторні елементи натискної кнопки розташовані на бічних відкрилках обох сторін натискної кнопки, і розташовані позаду вирізу на протилежних його сторонах. Крім цього, нижній край кожного відкрилка розташований в приляганні до верхнього краю несучого елемента. Пружна перемичка з'єднує разом несучий елемент і натискну кнопку, встановлену таким чином, що натискна кнопка виступає вгору від несучого елемента і встановлена пружно відносно несучого елемента. Пружна перемичка розташована таким чином, що пружне переміщення натискної кнопки при натисненні на неї зумовлює контактування щонайменше одного з нижніх країв відкрилків з верхнім краєм несучого елемента і переміщення відносно цього верхнього краю, при цьому створюючи сприймане відчуття, яке вказує на відділення один від одного першого і другого фіксаторних елементів. Також згідно з одним з переважних здійснень несучий елемент включає в себе вертикальний виступ. Юбочна частина накриває несучий елемент і проходить навколо виступу, коли накривний елемент знаходиться в закритому положенні. Також згідно з одним з переважних здійснень основний корпус містить неметалеву оточуючу стінку. Жорсткий обід являє собою складовий елемент, сформований з металу, завальцьований з верхньою частиною неметалевої оточуючої стінки. Оточуюча стінка переважно виконана з фольгового картону, має по суті круглий переріз і накривний куполоподібний елемент. Згідно з ще одним переважним здійсненням жорсткий обід містить фланець, направлений всередину. Накривний елемент також містить внутрішній ущільнювальний елемент, який зачіпляє згаданий фланець, вертикально або горизонтально, коли накривний елемент знаходиться в закритому положенні. Крім цього, несучий елемент має виступ, який проходить під зовнішньою частиною обода; і цей виступ має плече, яке захоплюється під зовнішньою частиною обода і надійно прикріпляє несучий елемент до обода. Також обід містить внутрішній фланець і знімну мембрану, прикріплену до фланця під вторинною тарою; і пружинний елемент, який зміщає накривний елемент у відкрите положення. Перевага винаходу також полягає в тому, що відкидна кришка для тари має жорсткий обід. Перевага винаходу також полягає в тому, що другу тару достатнього розміру можна забезпечити з першою тарою. Перевага винаходу також полягає в тому, що забезпечений єдиний комплекс зберігання сухої продукції першої тари і зберігання іншої продукції другої тари. Перевага винаходу також полягає в тому, що відкидна кришка має натискну кнопку, яка має хороший зовнішній вигляд і зручним чином вивільняє свій накривний елемент. Перевага винаходу також полягає в тому, що створюється сприймане відчуття при досить сильному натисненні на натискну кнопку, яке вказує на відділення один від одного першого і другого фіксаторних елементів. Інші ознаки і переваги винаходу викладені в наведеному нижче описі переважних в даний час викладених більш детально здійснень або з очевидністю випливають з цього опису. Короткий опис креслень Фіг. 1А - вертикальний переріз частини циліндричного тарного вузла, який має основну тару і відкидну кришку згідно з винаходом. Фіг. 1В - збільшений переріз частини циліндричного тарного вузла, який показаний пунктирною лінією 1В на Фіг. 1А. 2 UA 98759 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 2 - поперечний переріз відкидної кришки у відкритому положенні (виконаний по лінії перерізу 2-2, яка показана на Фіг. 3). Фіг. 3 - верхня горизонтальна проекція відкидної кришки тарного вузла, який показаний на Фіг. 2. Фіг. 4 - нижня горизонтальна проекція відкидної кришки тарного вузла, який показаний на Фіг. 2. Фіг. 5 - вертикальна проекція несучого елемента відкидної кришки, виконана в напрямі стрілки 5, яка показана на Фіг. 2. Фіг. 6 - поперечний переріз несучого елемента відкидної кришки, виконаний по лінії 6-6, яка показана на Фіг. 2. Фіг. 7А - поперечний переріз накривного елемента відкидної кришки, виконаний по лінії 7А7А, яка показана на Фіг. 2; частина ущільнювального кільця вирізана для наочності. Фіг. 7В - поперечний переріз накривного елемента відкидної кришки, виконаний по лінії 7В7В, яка показана на Фіг. 3. Фіг. 7С - поперечний переріз збільшеної частини клямки, яка показана пунктирною лінією 7С на Фіг. 2. Фіг. 8А - збільшений поперечний переріз шарніра, який показаний пунктирною лінією 8А на Фіг. 2. Фіг. 8В - поперечний переріз шарніра, виконаний по лінії 8В-8В, яка показана на Фіг. 3. Фіг. 9 - зображення в перспективі відкидної кришки, яка показана на Фіг. 1; показане монтування другої тари відносно накривного елемента. Фіг. 10 - поперечний переріз частини накривного елемента, виконаний по лінії 10-10, яка показана на Фіг. 9. Фіг. 11 - зображення в перспективі відкидної кришки, аналогічної відкидній кришці на Фіг. 9, з альтернативним монтуванням відносно альтернативної другої тари. Фіг. 12 - поперечний переріз частини накривного елемента, виконаний по лінії 12-12, яка показана на Фіг. 11. Фіг. 13 - поперечний переріз збільшеної частини накривного елемента, який показаний пунктирною лінією 13 на Фіг. 6. Фіг. 14 - поперечний переріз збільшеної частини накривного елемента, який показаний пунктирною лінією 14 на Фіг. 2. Фіг. 15 - поперечний переріз першого фіксаторного елемента натискної кнопки, який показаний на Фіг. 14; показаний взаємозв'язок з другим фіксаторним елементом. Фіг. 16 - зображення в перспективі альтернативного здійснення відкидної кришки, яка аналогічна відкидній кришці, яка показана на Фіг. 1-5, але має альтернативну натискну кнопку, яка має ознаку сприйманого відчуття. Фіг. 17 - передня вертикальна проекція, в частковому поперечному перерізі, несучого елемента відкидної кришки, яка показана на Фіг. 16. Фіг. 18 - передня вертикальна проекція, в частковому поперечному перерізі, накривного елемента відкидної кришки, яка показана на Фіг. 16. Фіг. 19 - вертикальний поперечний переріз накривного елемента, який показаний на Фіг. 18; виконаний по лінії 19-19. Фіг. 20 - збільшене зображення в перспективі частини Фіг. 17, що указується пунктирною лінією 20. Звертаючись до креслень, на якиханалогічні посилальні позначення представляють аналогічні елементи на їх виглядах: частина тарного вузла 10 згідно з винаходом показана на Фіг. 1А. Тарний вузол 10 містить основний корпус або першу тару, 12 і відкидну кришку 14. В основному перша тара 12 використовується для зберігання першої сухої продукції 16, використовуваної для приготування з неї ароматизованого напою, переважно такої як ароматизованих сухих сливок, що додаються в каву для приготування "капучино" або т. п., або такої як сухий порошок, використовуваний для приготування "капучино", кави, чаю або гарячого шоколаду, або т. п. додаванням гарячої води, або іншим потрібним способом. Перша тара 12, що містить порошкову продукцію або т. п., переважно складена. Зокрема, перша тара 12 має оточуючу стінку 18, виконану з пластмаси, або вона всередині має покриття з (фольги) картону. Звичайно бічна стінка 18 має по суті циліндричний переріз, хоч звичайно ця стінка не є простим циліндром, і має - як це відомо фахівцям - викривлення, виступи або поглиблення по висоті, щоб її було легше тримати, і/або з естетичних міркувань. Або, за бажанням, перша тара 12 - як це добре відомо з рівня техніки - може мати і інші форми, включаючи прямокутну, овальну і іншу, і може бути виконана з інших матеріалів, таких як пластмаса. Перша тара 12 також має дно або нижній закупорювальний засіб (не показаний) і запечатаний верх 20. 3 UA 98759 C2 5 10 15 20 25 30 35 40 45 50 55 60 Згідно з більш докладним зображенням на Фіг. 1В: в тому місці, де запечатаний верх 20 збігається з верхньою частиною оточуючої бічної стінки 18, розташований металевий обід 22, який надає відносну жорсткість цій ділянці (хоч можуть бути використані і інші матеріали, такі як пластмаса, за такої умови обід не буде легко деформуватися з порушенням його круглої форми, і тому буде доцільним для фіксування на собі відкидної кришки 14, згідно з наведеним нижче описом). У цьому переважному здійсненні запечатаний верх 20 містить знімну мембрану, таку як ущільнення 21 з фольги, яке запечатує продукцію 16 в тарі 10 після виготовлення і під час транспортування її споживачу. Ущільнення 21 з фольги по його окружності прикріплене до направленого всередину фланця 23 обода 22, і тому фланець 23 посилює жорсткість обода 22. Фланець 23 проходить по всій першій тарі 12, як це схематично показано пунктирною лінією на Фіг. 4 (яка не показує першу тару 12). Ущільнення 21 з фольги при першому використанні першої продукції 16 відповідним чином віддаляється споживачем, ущільнення відривають або порушують, або стягують зі слабого клею, який прикріпляє зовнішню периферію ущільнення 21 з фольги до фланця 23 згідно з відомим рівнем техніки. У тому місці, де ущільнення 21 з фольги прикріплене клеєм, воно знімається за закупорювальний язичок (не показаний) або т. п. Після видалення знімного ущільнення 21 з фольги потім перша продукція 16 легко видаляється з основного корпусу 12 ложкою або т. п., або її висипають. Ущільнення 21 з фольги також переважно містить односторонній клапан 25 (показаний тільки схематично на Фіг. 4) або т. п., за допомогою якого можна скидати можливий підвищений тиск в першій тарі 12, що добре відомо з рівня техніки. Відкидна кришка 14 переважно виконана з відлитої під тиском пластмаси або т. п., і в основному складається з двох частин: несучого елемента 24 і накривного елемента 26. Несучий елемент 24 і накривний елемент 26 за одне ціле з'єднані разом розкладним шарніром 28, виконаним вздовж їх прилеглих периферичних частин, хоч можна, за необхідності, використовувати і прямий шарнір. Відкидна кришка 14 на Фіг. 2-4 показана як суцільна деталь; і несучий елемент 24, накривний елемент 26 і шарнір 28 показані окремо на відповідних Фіг. 5-6, 7А-7С і 8. Шарнір 28 має ослаблену частину 27, яка дозволяє накривному елементу 26 легко повертатися між закритим положенням згідно з Фіг. 1А і переважно повністю відкритим положенням згідно з Фіг. 2-4. Шарнір 28 переважно виконаний (наприклад, він спочатку зміщений) з можливістю пружно переміщувати накривний елемент 26 із закритого положення в повністю відкрите положення. Міру відкривання і зусилля, необхідне для відкривання накривного елемента 26, можна вибрати більш або менш значними за потреби, і вони визначаються розміром і конструкцією шарніра 28. Ці міра і зусилля повинні бути щонайменше достатніми, щоб користувач зміг перемістити накривний елемент 26 у відкрите положення для зручного доступу до продукції 16 в першій тарі 12, і це положення не обов'язково повинно бути повністю відкритим положенням, і може бути проміжним положенням, наприклад, вертикально підведеним положенням відносно несучого елемента 24. За необхідності можна передбачити додатковий пружинний компонент або т. п., щоб гарантувати переміщення накривного елемента 26 в достатньо відкрите положення. Наприклад, пружинний елемент 29 згідно з Фіг. 2 підведений вертикально над несучим елементом 24, який можна використовувати для цієї мети, але передбачається, що в цьому здійсненні пружинний елемент 29 не буде потрібний. Коли накривний елемент 26 знаходиться в закритому положенні, то пружинний елемент 29 пружно зігнутий (складений вдвічі), і тому, коли пружинний елемент 29 намагається повернутися в своє випрямлене положення, він служить для того, щоб пружно примусово перемістити накривний елемент 26 назад у відкрите положення. Накривний елемент 26, як варіант, використовують, щоб утримувати і оберігати виріб або другу тару 30 під час транспортування або зберігання у користувача. Якщо передбачена друга тара 30, то друга тара 30 переважно містить другу суху продукцію або добавку 32, призначену для її використання спільно або додатково з першою сухою продукцією 16 для приготування напою в першій тарі 12, хоч другу продукцію 32 можна за необхідності або за бажанням використовувати іншим чином. Для кави, в яку продукцію 16 у вигляді ароматизованої вершкової суміші додають, щоб приготувати "капучино", другою продукцією 32 може бути, наприклад, шоколадна або корична присипка або порошок, або т. п., або інша потрібна смакова або доповнююча речовина. Також треба зазначити, що накривний елемент 26 насамперед призначений для того, щоб служити як кришка, що легко повертається на шарнірі, і ущільнення для першої продукції 16 в першій тарі 12, після того, як ущільнення 21 з фольги буде зняте користувачем (див. опис нижче) для зручного доступу до першої продукції 16. Якщо забезпечена друга тара 30 прямокутної форми, згідно з кресленнями, то накривний елемент 26 прикріпляє прямокутну другу тару 30 до її внутрішньої поверхні 34. Це прикріплення виконане встановлювальним засобом, який містить виступаючі назовні захоплювачі 36, 4 UA 98759 C2 5 10 15 20 25 30 35 40 45 50 55 60 направлені всередину від внутрішньої поверхні 34 і виконані переважно як одне ціле з цим засобом. Захоплювачі 36 мають збільшену головку 38, Фіг. 1А і 9-10. Інтервал між ними і подовжня протяжність захоплювачів 36 розраховані для забезпечення можливості захоплення і міцного утримання другої тари 30 відносно внутрішньої поверхні 34. Трохи підведена кромка 40 (Фіг. 9) переважно виконана на внутрішній поверхні 34, до якої друга тара притискається головками 38. Невеликі виступи 42 також направлені вгору від внутрішньої поверхні 34 на обох сторонах другої тари 30 і не дають другій тарі 30 зміститися дуже далеко в одну або іншу сторону при транспортуванні або під час зберігання у користувача. Хоч це детально не показане, але треба зазначити, що, коли друга тара 30 видалена з її захоплення між двома захоплювачами 36, тоді друга тара 30 містить поворотний ковпачок 44 або т. п., який виконаний з можливістю повороту із закритого положення, щоб невелику частину другої тари можна було повернути із закритого положення і дозувати невелику частину другої продукції 32 струшуванням другої тари 30 над кавою або іншим напоєм після введення в неї першої продукції 16. Також потрібно зазначити, що поворотний ковпачок 44 переважно утримується в його закритому положенні одним захоплювачем 36, будучи захопленим між захоплювачами 36, щоб виключити випадкове введення другої продукції 32 в першу продукцію 16, коли друга тара 30 прикріплена до внутрішньої поверхні 34 накривного елемента 26. Між використаннями, друга тара 30 легко повертається у встановлене положення між захоплювачами 36 для зручного зберігання і подальшого використання з іншими порціями кави. Альтернативний встановлювальний засіб для утримування тари 30 на внутрішній поверхні 34' накривного елемента 26' показаний на Фіг. 11-12. У цьому переважному здійсненні друга тара 30' має по суті циліндричну форму і круглий виступаючий фланець 46. Фланець 46 і фіксований під збільшеними головками 38' дугоподібних захоплювачів 36 , як показано на фігурах (тому захоплювачі 36' коротше захоплювачів 36). Треба зазначити, що друга тара 30' має поворотний ковпачок 44' з виступаючими штифтами, які вставлені в дозуючі отвори 48 і закривають їх; і що ковпачок 44' утримується в закритому положенні, будучи притиснутим до внутрішньої поверхні 34'. Подібно другій тарі 30, друга тара 30' також виконана з можливістю повернення у встановлювальне положення на внутрішній поверхні 34' після використання і, тому, для зберігання, поки друга тара 30' не знадобиться знов. Для міцного прикріплення відкидної кришки 14 до обода 22 першої тари 12, периферія несучого елемента 24 має особливу форму, наочно показану на Фіг. 1А, 1В і 13. Несучий елемент 24 містить короткий прямовисний виступ 50, розташований на внутрішній стороні обода 22 над фланцем 23, і довгий прямовисний виступ 52, який розташований подовжньо і проходить під нижньою зовнішньою поверхнею або т. п. обода 22. Для міцного утримування несучого елемента 24 відносно обода 22, який, як відмічено вище, жорсткий, обід 22 має нижній зовнішній кінець 54, і довгий виступ 52 має відповідне плече 56, яке помішується безпосередньо під нижнім зовнішнім кінцем 54. При цьому, коли несучий елемент 24 встановлений з натягом на ободі 22, то плече 56 попадає під нижній зовнішній кінець 54 і міцно утримує несучий елемент 24 на місці на першій тарі 12. Конструкція несучого елемента 24 також додає йому відносну жорсткість, і тому він, після його установлення, міцно прикріплений на жорсткому ободі 22. Як показано також на Фіг. 1А і 13, несучий елемент 24 також має вертикальний виступ 58. Коли накривний елемент 26 знаходиться в закритому положенні, периферична юбочна частина 60 накривного елемента 26 розташована безпосередньо зовні вертикального виступу 58 і зачіпляє площадку 62 несучого елемента 24, виконану зовні вертикального виступу 58, тим самим забезпечуючи гладкий хороший зовнішній вигляд. Треба також зазначити, що ущільнювальне кільце 55 розташоване прямовисно відносно внутрішньої поверхні 34, в результаті чого ущільнювальне кільце 55 зачіпляє фланець 23 жорсткого обода 22, коли накривний елемент 26 знаходиться в закритому положенні (Фіг. 1А). Таким чином, ущільнювальне кільце 55 гарантує, що продукція 16 в першій тарі 12 не просипається повз ущільнювальне кільце 55 після видалення ущільнення 21 з фольги, особливо у випадку струшування або падіння тарного вузла 10. Ущільнювальне кільце 55 також зміцнює накривний елемент 26 під час виготовлення (включаючи монтування другої тари, і подальше наповнення першої тари 12, в останню чергу), і коли воно розташоване зверху першої тари 12 з несучим елементом 24 при транспортуванні і під час вантаження/розвантаження. Тому треба зазначити, що після видалення ущільнення 21 з фольги користувачем накривний елемент 26 діє як захисна ущільнювальна кришка для першої продукції 16 в першій тарі 12, і також як тримач другої тари 30, якщо така передбачена. Для фіксування накривного елемента 26 в закритому положенні на основі 24 згідно з Фіг. 1А і 1В забезпечений утримувальний засіб 64, що наочно показується на Фіг. 1С, 14 і 15. Утримувальний засіб 64 включає в себе натискну кнопку 66, розташовану між круговим зазором 5 UA 98759 C2 5 10 15 20 25 30 35 40 45 50 55 60 у виступі 58, який показаний на Фіг. 5 і який проходить вгору повз верх виступу 58. Натискна кнопка 66 має натискну частину 67 під палець, яку користувач натискає, щоб не набагато пружно перемістити натискну кнопку 66 в радіальному напрямі всередину, показано стрілкою на Фіг. 15. Можливість цього радіального переміщення забезпечується наявністю паза 68 в матеріалі несучого елемента 24 навколо натискної кнопки 66, якщо натискна кнопка 66 виконана за одне ціле з несучим елементом 24. Треба зазначити, що це переміщення натискної кнопки 66 відносно іншої частини несучого елемента 24 необхідне, оскільки жорсткий обід 22 в іншому випадку буде перешкоджати відхиленню несучого елемента 24 всередину при натисненні натискної кнопки 66. На верхньому кінці натискної кнопки 66 розташований перший фіксаторний елемент 70; і це місцезнаходження першого фіксаторного елемента 70 над іншою частиною несучого елемента 24 забезпечує фіксаторний елемент 70 на віддаленні від паза 60, в результаті чого забезпечується достатнє його переміщення при натисненні натискної кнопки 66. На Фіг. 7С показаний другий фіксаторний елемент 74, який відповідає вирізу 72 в накривному елементі 26 і розташований над ним. Обидва фіксаторних елементи 70 і 74 подовжньо викривлені, як показано на фігурах, і повторюють відповідні контури натискної кнопки 66 і вирізу 72, відповідно. Згідно з Фіг. 15, коли накривний елемент 26 знаходиться в закритому положенні, то перший фіксаторний елемент 70 захоплює і утримує другий фіксаторний елемент 74 під собою, і тим самим утримує накривний елемент 26 в закритому положенні, перешкоджаючи відкриваючому зміщенню від і навколо шарніра 28 (і/або пружини 29). При переміщенні натискної кнопки 66 всередину на коротку відстань, що показується стрілкою на Фіг. 15, другий фіксаторний елемент 74 більше не утримується під першим фіксаторним елементом 70, і тому накривний елемент 26 тоді вивільняється і переміщається вгору під дією відкриваючого зміщення шарніра 28. Накривний елемент 26 при цьому повертається вгору і відкривається (або за необхідності його можна відкривати далі), забезпечуючи доступ до першої продукції 16 в першій тарі 12 і забезпечуючи можливість видалення другої тари 30 (якщо така є) з внутрішньої сторони 34 накривного елемента 26. Треба зазначити, що це переміщення натискної кнопки 66 відносно іншої частини несучого елемента 24 необхідне з тієї причини, що в іншому випадку жорсткий обід 22 буде перешкоджати відхиленню частин несучого елемента 24 всередину при натисненні натискної кнопки 66; і місцезнаходження першого фіксаторного елемента 70 над іншою частиною несучого елемента також забезпечує фіксаторний елемент 70 в положенні для його достатнього переміщення відносно другого фіксаторного елемента 72. На Фіг. 16-20 показане альтернативне здійснення відкидної кришки 80, використовуваної на тарі, аналогічній тарі 12. Відкидна кришка 80 багато в чому аналогічна відкидній кришці 14, і тому аналогічні елементи відкидної кришки 80 мають ті ж позначення, що і відповідні елементи відкидної кришки 14, але зі знаком ('). Аналогічно відкидній кришці 14 відкидна кришка 80 переважно сформована як пластмасова деталь, виконана литтям під тиском, або т. п., і в основному складається з двох частин: несучого елемента 24' і накривного елемента 26'. Несучий елемент 24' і накривний елемент 26' з'єднані разом простим з'єднувальним шарніром 28', який має ослаблену подовжню лінію, щоб бути достатньо пружним для можливості повороту двох елементів 24' і 26' один відносно одного, за необхідності. Аналогічно шарніру 28, шарнір 28' виконаний з можливістю (наприклад, він спочатку зміщений) пружного переміщення накривного елемента 26' із закритого положення з несучим елементом 24', але в цьому здійсненні він зміщається лише в мірі, достатній, щоб підвести накривний елемент 26' ненабагато від несучого елемента 24'. За бажанням або за необхідності додатковий пружинний компонент або т. п. можна передбачити відповідно до наведеного вище опису шарніра 28. Накривний елемент 26' цього альтернативного здійснення, як варіант, використовується для утримання і захисту невеликого виробу, або другої тари, при транспортуванні або під час зберігання у користувача, і тому такий виріб можна прикріпити всередині виконаної за одне ціле центральної зміцнювальної циліндричної смуги 82 будь-яким доцільним механізмом, таким як захоплювачі 36', хоча, якщо утримувати другу тару небажано, то захоплювачі 36' можна виключити. Необхідно зазначити, що виконані за одне ціле променеві зміцнювальні опори 84, що показуються на фігурах, сформовані за одне ціле із зміцнювальним циліндричним пояском 82. Для надійного прикріплення відкидної кришки 80 до обода тари (не показано) периферія несучого елемента 24' має особливу форму і діє багато в чому аналогічно периферії несучого елемента 24, що показується на Фіг. 1А, 1В і 13, і тому вона більш детально не пояснюється. Але треба зазначити, що фланець 27' несучого елемента 24' відкидної кришки 80 аналогічний фланцю 57 на несучому елементі 24, і відповідний фланець 23' (частково показаний на Фіг. 18) цієї тари аналогічний фланцю 23 тари 12. Так само, накривний елемент 26' не має 6 UA 98759 C2 і 5 10 15 20 25 30 35 40 45 50 55 60 ущільнювального кільця 55 , аналогічного ущільнювальному кільцю 55, але ущільнювальне кільце 55' ненабагато вигинається назовні на своєму дальньому кінці 86. Тому, при переміщенні накривного елемента 26' в закрите положення дальній кінець 86 переміщається пружно повз внутрішній кінець (або круговий край в цьому здійсненні) фланця 23' і формує з ним пружне ущільнення. Несучий елемент 24', подібно несучому елементу 24, також має вертикальний виступ 58', в результаті чого, коли накривний елемент 26' знаходиться в закритому положенні, периферична юбочна частина 60' накривного елемента 26' розташовується безпосередньо зовні вертикального виступу 58' і зачіпляє площадку 62' несучого елемента 24', виконану зовні виступу 58'. Для фіксування накривного елемента 26' в закритому положенні на несучому елементі 24' забезпечений утримувальний засіб 64', в основному аналогічний утримувальному засобу 64, наочно показаному на Фіг. 16-20. Утримувальний засіб 64' включає в себе натискну кнопку 66', яка також розташована в круговому зазорі або зазубленій внизу частини у вертикальному виступі 58' згідно з Фіг. 17, і яка проходить вгору повз верх вертикального виступу 58'. Натискну кнопку 66' натискає користувач, щоб не набагато пружно перемістити натискну кнопку 66' в радіальному напрямі всередину. Можливість радіального переміщення забезпечена використанням пружної перемички 88 внизу натискної кнопки 66' з матеріалом несучого елемента 24', в результаті чого натискна кнопка 66' за одне ціле сформована з несучим елементом 24'. Потрібно зазначити, що це переміщення натискної кнопки 66' відносно іншої частини несучого елемента 24' необхідне, оскільки жорсткий обід тари в іншому випадку буде перешкоджати відхиленню несучого елемента 24' всередину при натисненні натискної кнопки 66'. У бічному напрямі (в круговому в цьому здійсненні, в якому тара має форму циліндра) від натискної кнопки 66' розташовані протилежні відкрилки 90. Кожний відкрилок 90 містить рельєфний або виступаючий назовні фіксаторний елемент 70'. Згідно з Фіг. 19, верхня поверхня кожного фіксаторного елемента 70' нахилена, і нижня поверхня перпендикулярна. У накривному елементі 26' розташовані відповідні другі фіксаторні елементи 74', які є відповідними відносно вирізу 72' і прилеглими до нього; причому кожний з цих елементів з'єднується з направленим всередину поглибленням на внутрішній поверхні юбочної частини 60', Фіг. 18-19. Перпендикулярні частини рельєфних/вдавлених фіксаторних елементів 70' і 74' забезпечують їх взаємне блокування, причому похилі частини забезпечують можливість легкого переміщення з ковзанням фіксаторного елемента 70' повз край вертикального виступу 58' і в фіксаторний елемент 74'. Потрібно зазначити, що рельєфні/вдавлені конфігурації фіксаторних елементів 70' і 74' можна поміняти місцями, і в цьому випадку поміняється орієнтація похилих частин і плоских частин рельєфного фіксаторного елемента на юбочній частині 60 і відповідних поглиблень у відкрилках 90. Згідно з Фіг. 19, коли накривний елемент 26' знаходиться в закритому положенні, то обидва перших фіксаторних елементи 70' захоплюють і утримують в собі відповідні другі фіксаторні елементи 74', щоб утримувати накривний елемент 26' в закритому положенні на протидію невеликому відкриваючому зміщенню від і навколо шарніра 28'. При цьому палець 89 користувача переміщає натискну кнопку 66' всередину на коротку відстань відносно пружної перемички 88, показано точковими лініями натискної кнопки 66' на Фіг. 20; і тоді другі фіксаторні елементи 74' більше не утримуються в першому фіксаторному елементі 70', в результаті чого накривний елемент 26 може переміщатися вгору під дією відкриваючого зміщення шарніра 28'. Також треба зазначити, що завдяки місцеположенню перемички 88, коли натискна кнопка 66' натискається користувачем, щонайменше один або звичайно обидва нижніх краї 92 контактують або ковзають в подовжньому напрямі, і потім переміщаються повз верхній край 94 вертикального виступу 58' несучого елемента 24', або з цього краю, показано точковими лініями на Фіг. 20. Для забезпечення цього контакту верхній край 94 виконаний більш широким в місцеположенні, прилеглому до відкрилків 90, Фіг. 20. Переміщення нижніх країв 92 повз верхній край 94 або з нього створює для користувача сприймане відчуття, в цьому випадку, і звукове "клацання", і відчутне. Це відчуття вказує на відділення один від одного першого і другого фіксаторних елементів 70', 74', і сприйнявши це відчуття, користувач знає, що подальше натиснення на натискну кнопку 66' для вивільнення накривного елемента 26' від несучого елемента 24' більше не потрібне. Передбачається, що дно (метал, завальцьований обід) тари 12 буде встановлене у виробничому процесі в останню чергу, і тому відкидна кришка 14 (включаючи другу тару 30, якщо така необхідна) буде прикріплена до першої тари 12 до того, як перша продукція 16 буде введена через все ще відкрите дно повернутого тарного вузла 10. Для захисту випускного клапана на ущільненні 21 з фольги (як згадано вище) фільтрувальний папір 75 (схематично 7 UA 98759 C2 5 10 показаний на Фіг. 4) покриває односторонній випускний клапан 25, щоб односторонній клапан 25 не засмітився порошкоподібною першою продукцією 16 під час наповнення. Оскільки і випускний клапан 25, і фільтрувальний папір 75 прикріплені до ущільнення 21 з фольги, вони видаляються, коли користувач видаляє ущільнення 21 з фольги. Відкидна кришка 14 переважно також має верхній зовнішній обід 76 на накривному елементі 26. У обід 76 входить дно ще одного тарного вузла 10, і тому за рахунок наявності обода 76 забезпечена можливість встановлювати тарні вузли 10 один на одний згідно з відомим рівнем техніки. Незважаючи на те, що винахід викладений як такий, що наводиться як приклад здійснення, фахівцям в даній галузі техніки буде зрозуміло, що в рамках об'єму і ідеї винаходу можна здійснити варіанти і модифікації. ФОРМУЛА ВИНАХОДУ 15 20 25 30 35 40 45 50 55 60 1. Тара, яка містить: основний корпус тари, що має жорсткий обід; і відкидну кришку для згаданого основного корпусу, причому згадана відкидна кришка включає в себе: несучий елемент, який прикріплений до жорсткого обода основного корпусу, накривний елемент, який шарнірно з'єднаний з несучим елементом і має другий фіксаторний елемент і юбочну частину з вирізом, який прилягає до згаданого другого фіксаторного елемента, і натискну кнопку, яка виступає вгору з решти частини згаданого несучого елемента і пружно встановлена на цій решті частини несучого елемента; причому натискна кнопка містить перший фіксаторний елемент, при цьому перший фіксаторний елемент взаємодіє із згаданим другим фіксаторним елементом, коли накривний елемент знаходиться в закритому положенні відносно несучого елемента, і при цьому натискна кнопка проходить в згаданий виріз і тим самим утримує накривний елемент відносно несучого елемента; і при цьому перший і другий фіксаторні елементи виконані з можливістю відділятися один від одного при натисненні натискної кнопки з переміщенням натискної кнопки і першого фіксаторного елемента в радіальному напрямку всередину. 2. Тара за п. 1, в якій натискна кнопка має протилежно направлені бічні відкрилки, що відходять від неї, при цьому кожний відкрилок містить на собі відповідний перший фіксаторний елемент; і накривний елемент містить відповідні другі фіксаторні елементи на обох бічних сторонах згаданого вирізу. 3. Тара за п. 2, в якій нижній край кожного згаданого відкрилка розташований в приляганні до верхнього краю згаданого несучого елемента; і також містить пружну перемичку, яка з'єднує разом несучий елемент і натискну кнопку, в результаті чого натискна кнопка встановлена таким чином, що виступає вгору від несучого елемента, і встановлена пружно відносно несучого елемента, при цьому пружна перемичка розташована таким чином, що пружне переміщення натискної кнопки при натисненні натискної кнопки зумовлює контактування щонайменше одного з нижніх країв відкрилків із згаданим верхнім краєм згаданого несучого елемента і переміщення повз цей верхній край, створюючи сприймане відчуття, яке вказує на відділення згаданих першого і другого фіксаторних елементів один від одного. 4. Тара за п. 3, в якій верхній край несучого елемента проходить всередину в приляганні до нижніх країв відкрилків, сприяючи забезпеченню контакту з ним щонайменше одного з нижніх країв згаданих відкрилків і, тому, створенню згаданого відчуття. 5. Тара за п. 1, в якій згадана відкидна кришка виконана як суцільна деталь, виконана з відлитої під тиском пластмаси. 6. Тара за п. 5, в якій несучий елемент містить вертикальний виступ; і згадана юбочна частина накриває несучий елемент і проходить навколо вертикального виступу, коли накривний елемент знаходиться в закритому положенні. 7. Тара за п. 5, в якій основний корпус має неметалеву оточуючу стінку; і жорсткий обід є складеним, сформований з металу і завальцьований з верхньою частиною згаданої неметалевої оточуючої стінки. 8 UA 98759 C2 5 10 15 20 25 30 35 40 45 50 55 60 8. Тара за п. 7, в якій оточуюча стінка виконана з фольгового картону і має по суті круглий поперечний переріз; і накривний елемент має куполоподібну форму. 9. Тара за п. 1, в якій жорсткий обід має направлений всередину фланець; і накривний елемент має внутрішній ущільнювальний елемент, який зачіпляє згаданий фланець, коли накривний елемент знаходиться в закритому положенні. 10. Тара за п. 1, в якій несучий елемент має виступ, що проходить під зовнішньою частиною обода, і виступ має плече, яке захоплюється під згаданою зовнішньою частиною обода і міцно прикріплює несучий елемент до обода. 11. Тара за п. 1, в якій основний корпус тари містить порошкоподібну суміш для приготування напою; і накривний елемент містить: вторинну тару, в якій міститься вторинна порошкоподібна добавка, яка використовується разом з сумішшю для приготування напою, і встановлювальний засіб для знімного монтування вторинної тари на внутрішній поверхні накривного елемента. 12. Тара за п. 11, в якій обід має внутрішній фланець і знімну мембрану, прикріплену до фланця під другою тарою. 13. Тара за п. 1, яка також містить пружинний елемент, який зміщає накривний елемент із закритого положення. 14. Відкидна кришка, прикріплена зверху тари з продукцією, яка містить: несучий елемент, міцно прикріплений до тари; накривний елемент, який накриває несучий елемент, причому накривнийелемент містить: внутрішню поверхню, розташовану над несучим елементом, і юбочну частину, яка накриває зовнішню частину несучого елемента, шарнір, який виконаний між несучим елементом і накривним елементом і забезпечує накривному елементу можливість повертатися відносно несучого елемента між закритим положенням, в якому накривний елемент накриває основну частину несучого елемента, і відкритим положенням, в якому накривний елемент не накриває основну частину несучого елемента, і утримувальний засіб, який утримує накривний елемент в закритому положенні, причому утримувальний засіб містить: виріз в юбочній частині накривного елемента, і другий фіксаторний елемент, розташований в приляганні до вирізу, і натискну кнопку, яка виступає вгору з несучого елемента і містить перший фіксаторний елемент, при цьому натискна кнопка виконана з можливістю пружного переміщення (а) з утримувального положення, в якому перший і другий фіксаторні елементи знаходяться в зачепленні один з одним і утримують накривний елемент в закритому положенні, в якому натискна кнопка проходить в згаданий виріз, (б) у вивільняюче положення, в якому перший і другий фіксаторні елементи вивільняються, і накривний елемент переміщається у відкрите положення. 15. Відкидна кришка за п. 14, в якій натискна кнопка містить протилежно направлені відкрилки, що проходять від неї, розташовані позаду юбочної частини, коли накривний елемент знаходиться в закритому положенні, при цьому кожний відкрилок містить на собі відповідний перший фіксаторний елемент; і юбочна частина містить відповідні другі фіксаторні елементи по обох сторонах вирізу. 16. Відкидна кришка за п. 15, в якій нижній край кожного відкрилка розташований в безпосередньому приляганні до верхнього краю несучого елемента; і яка також містить пружну перемичку, що з'єднує разом несучий елемент і натискну кнопку, в результаті чого натискна кнопка встановлена таким чином, що виступає вгору від несучого елемента, і встановлена пружно відносно несучого елемента, при цьому пружна перемичка розташована таким чином, що пружне переміщення натискної кнопки при натисненні натискної кнопки зумовлює ковзання щонайменше одного з нижніх країв відкрилків з верхнього краю несучого елемента, щоб створити сприймане відчуття, яке вказує на відділення першого і другого фіксаторних елементів один від одного. 17. Відкидна кришка за п. 16, в якій верхній край несучого елемента проходить всередину в приляганні до нижніх країв відкрилків, сприяючи забезпеченню ковзання щонайменше одного з нижніх країв відкрилків по згаданому верхньому краю, і, тим самим, створенню згаданого відчуття. 9 UA 98759 C2 5 10 15 20 25 30 35 18. Відкидна кришка за п. 14, в якій несучий елемент і накривний елемент виконані як суцільні деталі з відлитої під тиском пластмаси. 19. Відкидна кришка за п. 14, в якій несучий елемент містить виступ, який проходить під зовнішньою частиною обода тари; і в якій згаданий виступ має плече, яке захоплюється під нижньою частиною обода і міцно прикріпляє несучий елемент до обода. 20. Відкидна кришка за п. 14, в якій обід має периферичний фланець, спрямований всередину від нього; і накривний елемент містить внутрішнє ущільнювальне кільце, яке зачіплює периферичний фланець, коли накривний елемент знаходиться в закритому положенні. 21. Відкидна кришка за п. 20, в якій несучий елемент містить вертикальний виступ; і юбочна частина накривного елемента проходить навколо вертикального виступу, коли накривний елемент знаходиться в закритому положенні. 22. Відкидна кришка за п. 14, в якій несучий елемент і накривний елемент мають по суті циліндричну форму; і шарнір виконаний на протилежних частинах периферичних країв несучого елемента і накривного елемента. 23. Відкидна кришка за п. 22, в якій натискна кнопка має по суті овальну форму, і конфігурація згаданого вирізу забезпечує можливість входження в неї частини натискної кнопки; і перший фіксаторний елемент і другий фіксаторний елемент є сполученими опукло-увігнутими елементами. 24. Відкидна кришка за п. 14, в якій шарнір зміщує накривний елемент із закритого положення. 25. Відкидна кришка за п. 14, в якій накривний елемент містить внутрішнє ущільнювальне кільце, яке зачіплює першу тару. 26. Відкидна кришка за п. 14, яка також містить другу тару для продукції, що доповнює першу продукцію згаданої першої тари; причому накривний елемент має висоту, достатню для відділення інтервалом внутрішньої поверхні від першої тари, щоб друга тара поміщалася між першою тарою і згаданою внутрішньою поверхнею; і яка також містить встановлювальний засіб для знімного монтування другої тари на внутрішній поверхні накривного елемента; в результаті чого, коли накривний елемент знаходиться у відкритому положенні, забезпечується доступ до другої тари, щоб витягнути її із встановлювального засобу. 27. Відкидна кришка за п. 26, в якій встановлювальний засіб містить розташовані протилежно один одному пружні захоплювачі, що проходять від внутрішньої поверхні, між якими захоплюється і утримується на місці друга тара. 10 UA 98759 C2 11 UA 98759 C2 12 UA 98759 C2 13 UA 98759 C2 14 UA 98759 C2 15 UA 98759 C2 16 UA 98759 C2 17 UA 98759 C2 18 UA 98759 C2 19 UA 98759 C2 20 UA 98759 C2 21 UA 98759 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 22
