Збірний фітинг для швидкого з’єднання труб

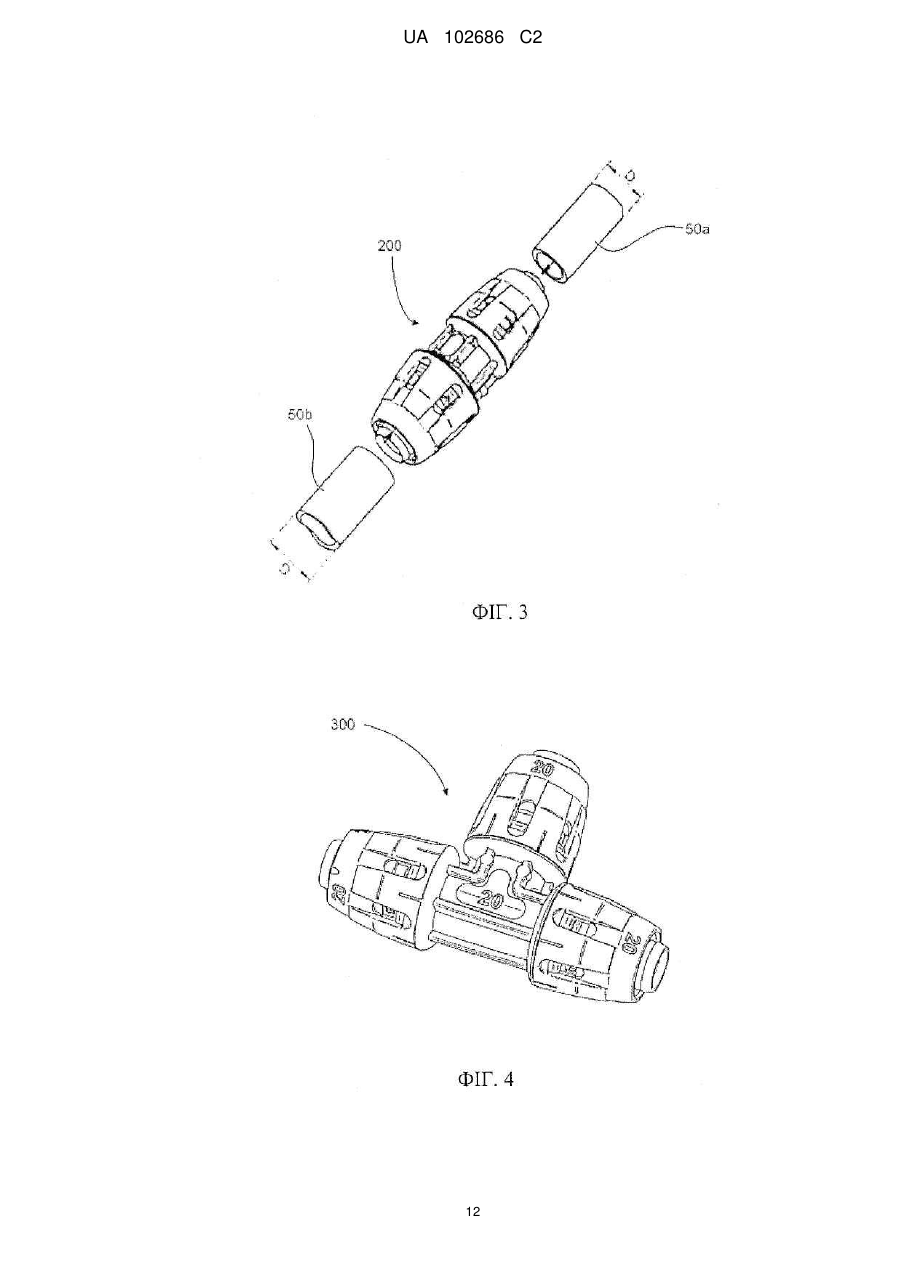

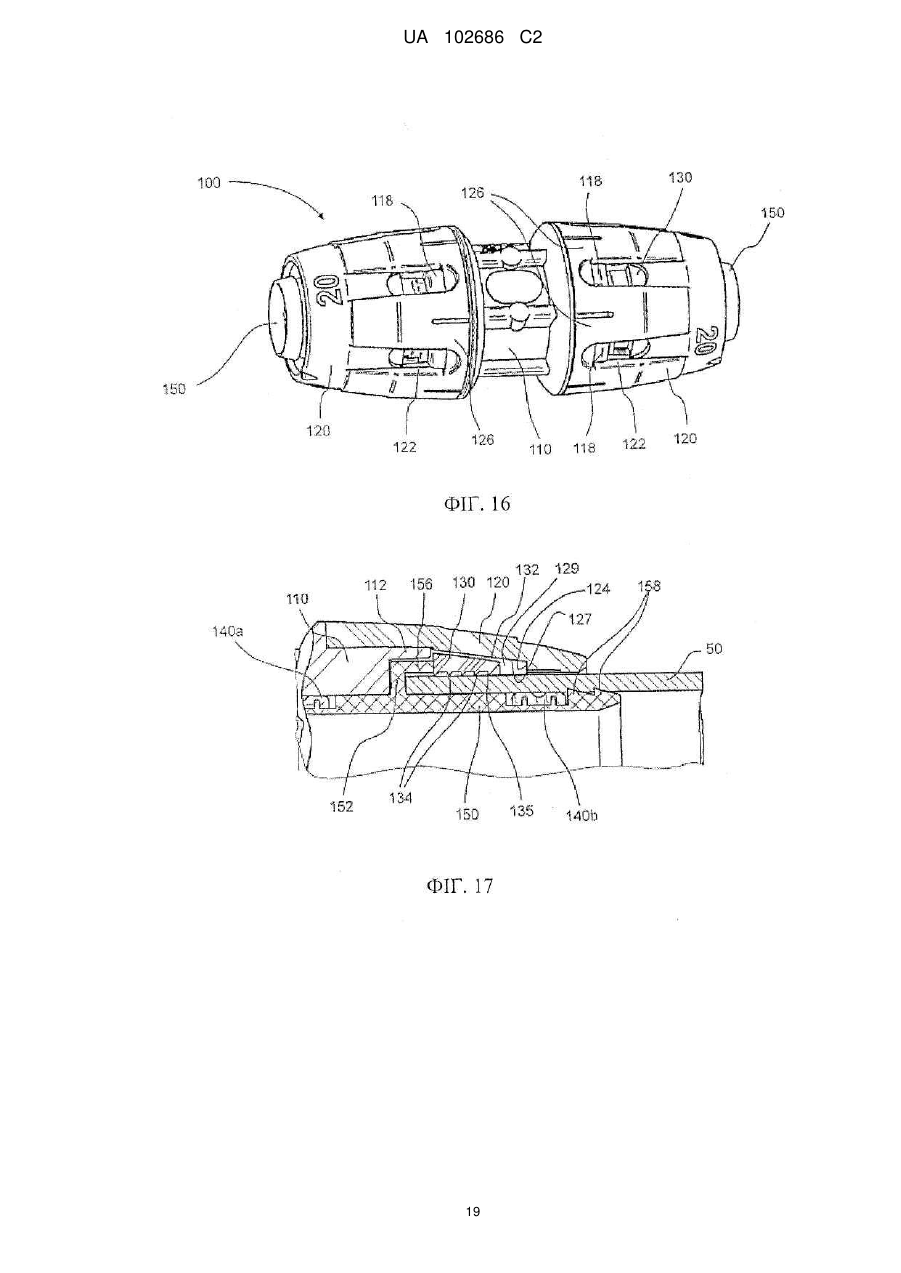

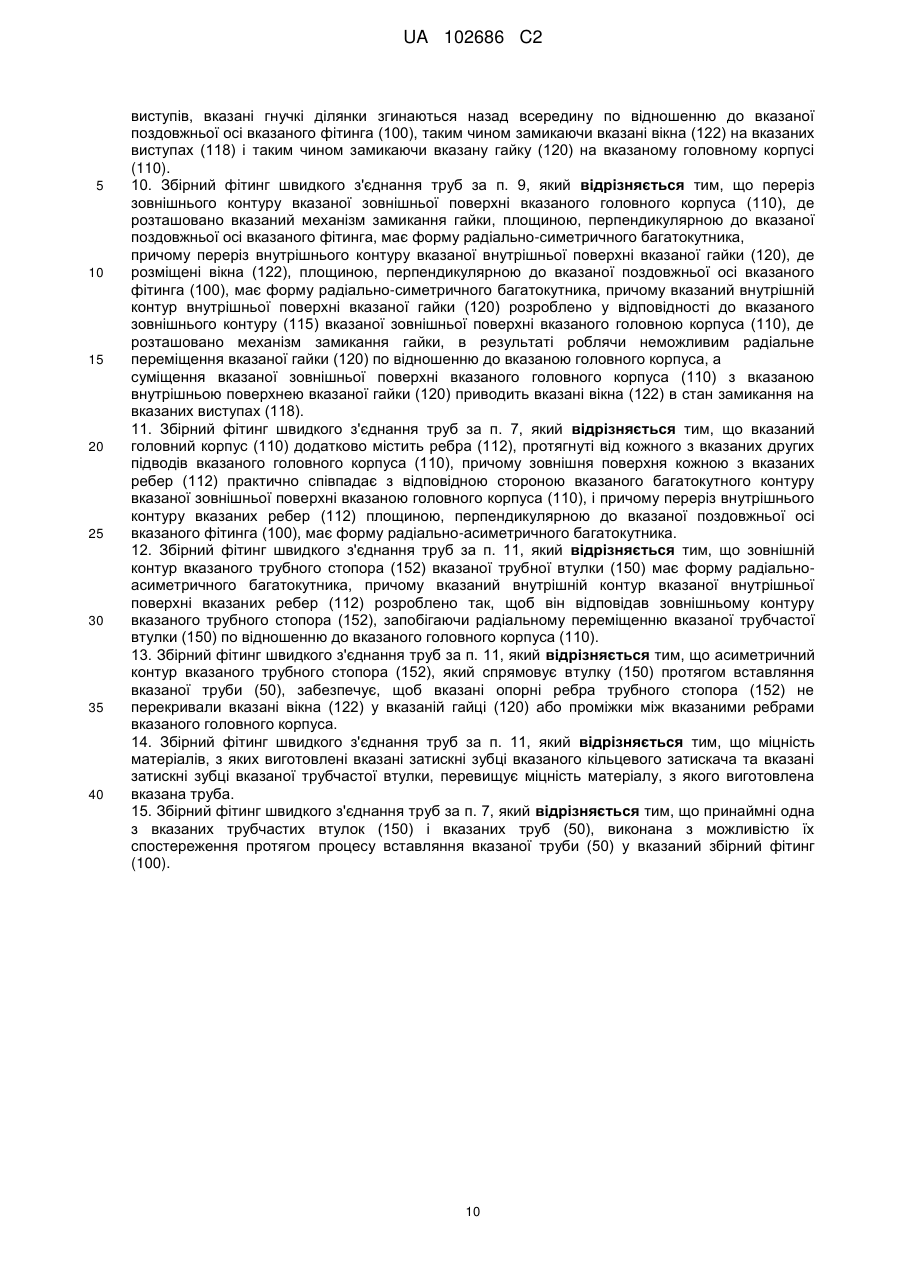

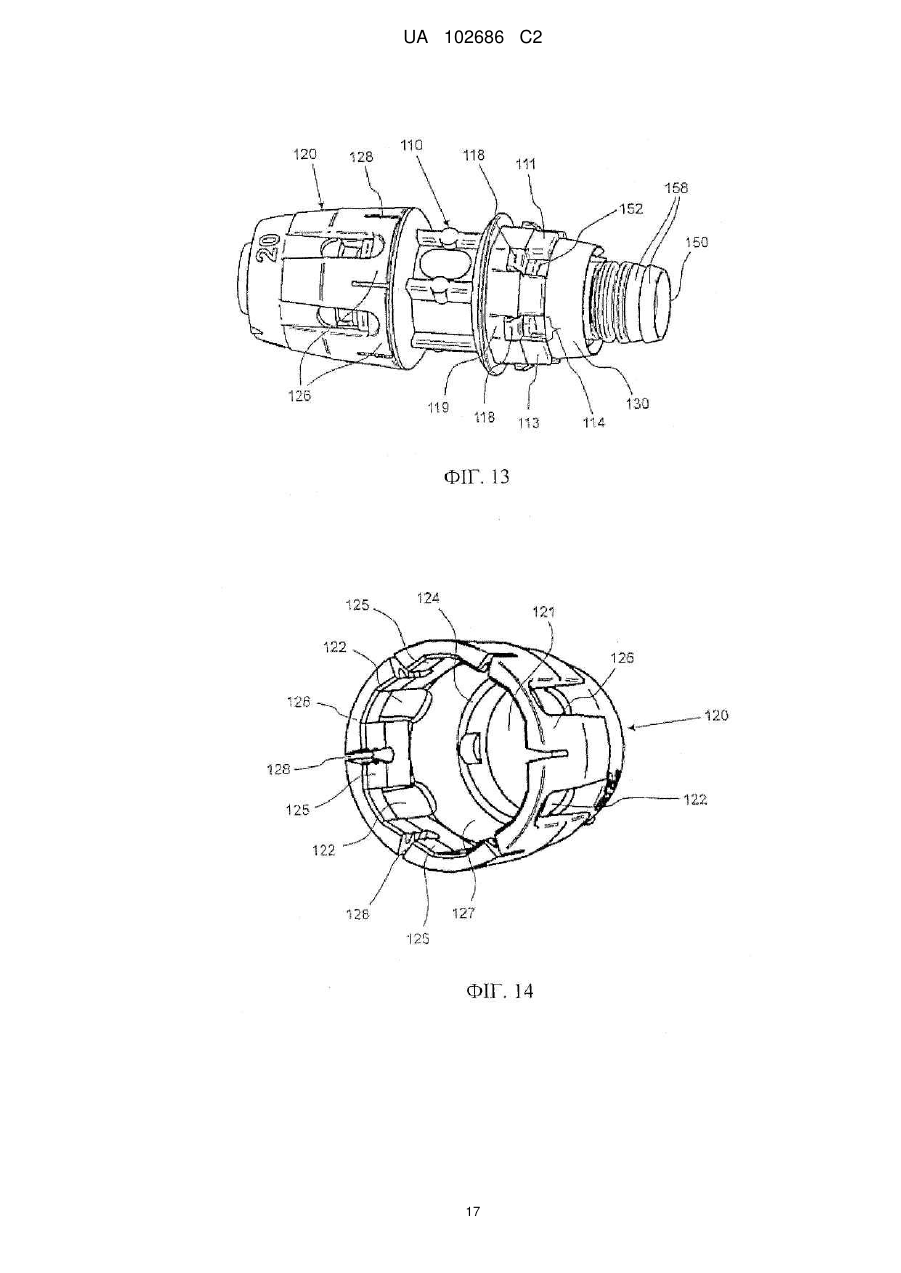

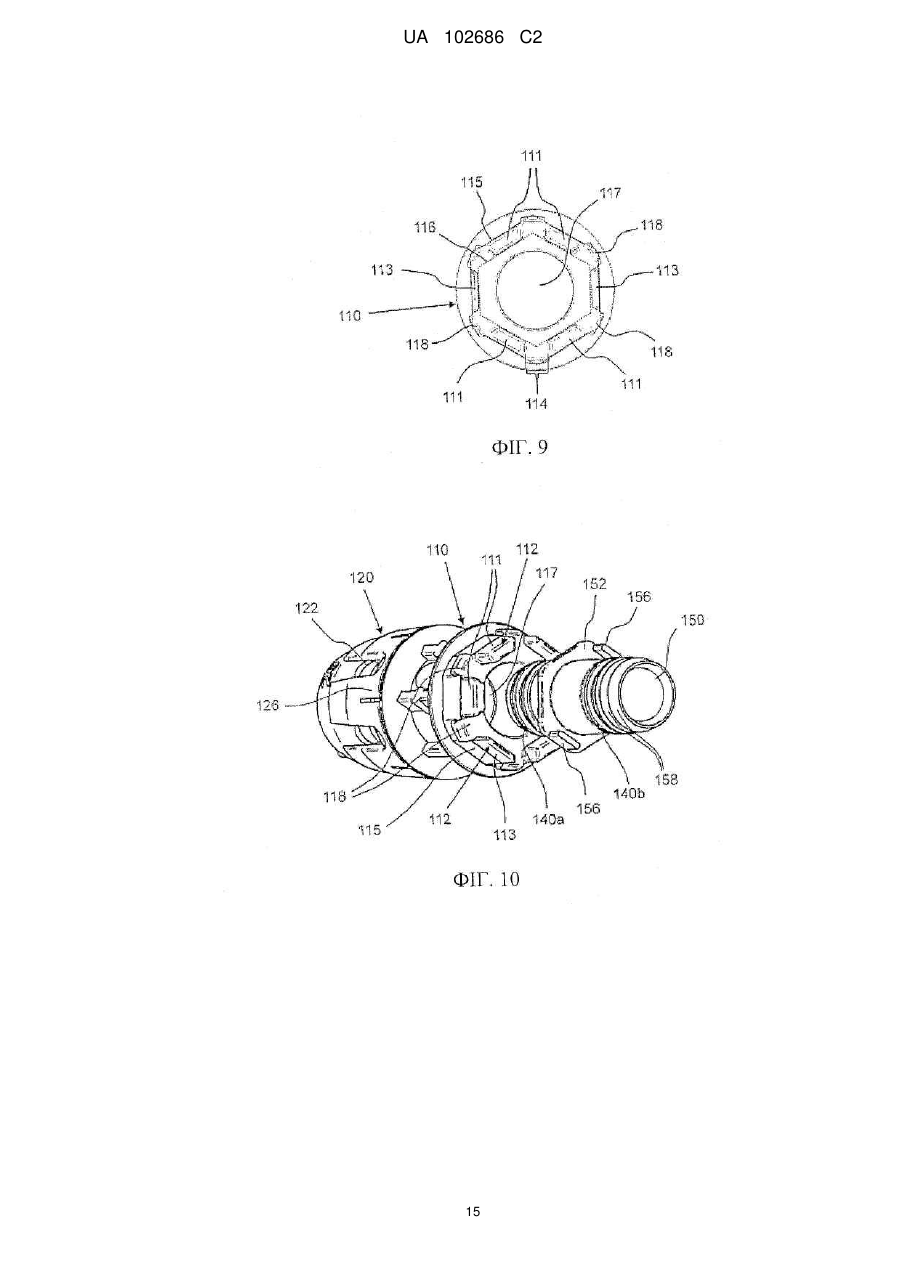

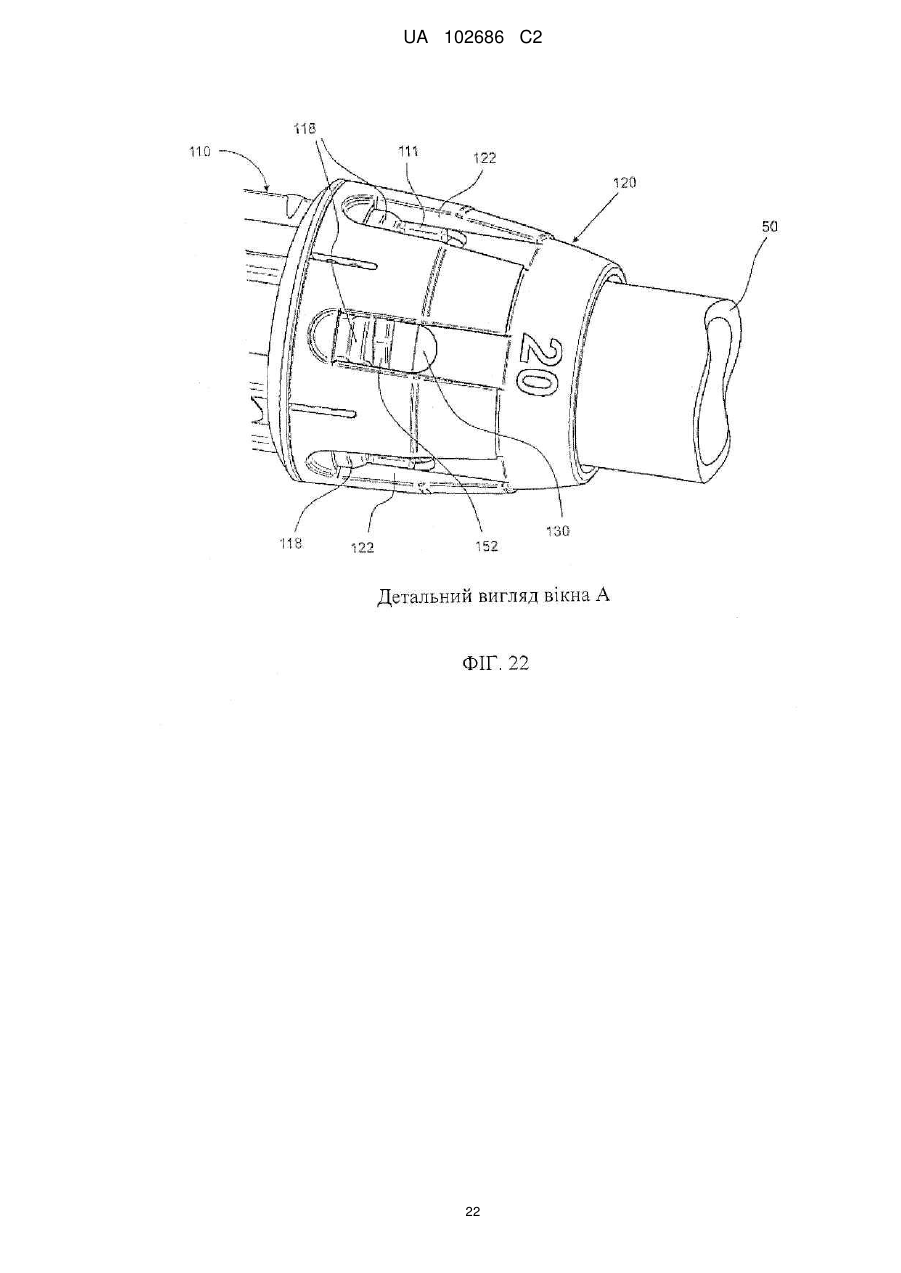

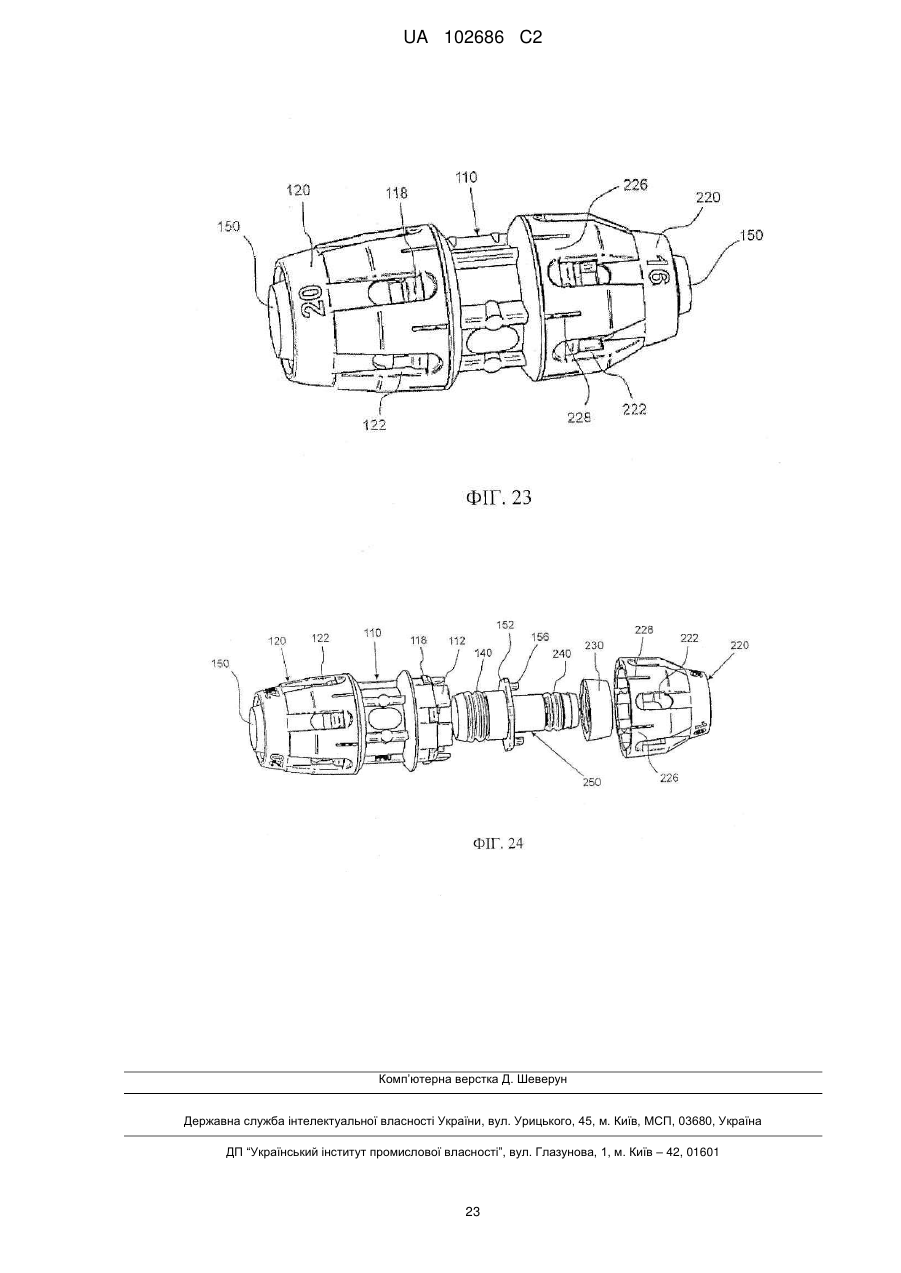

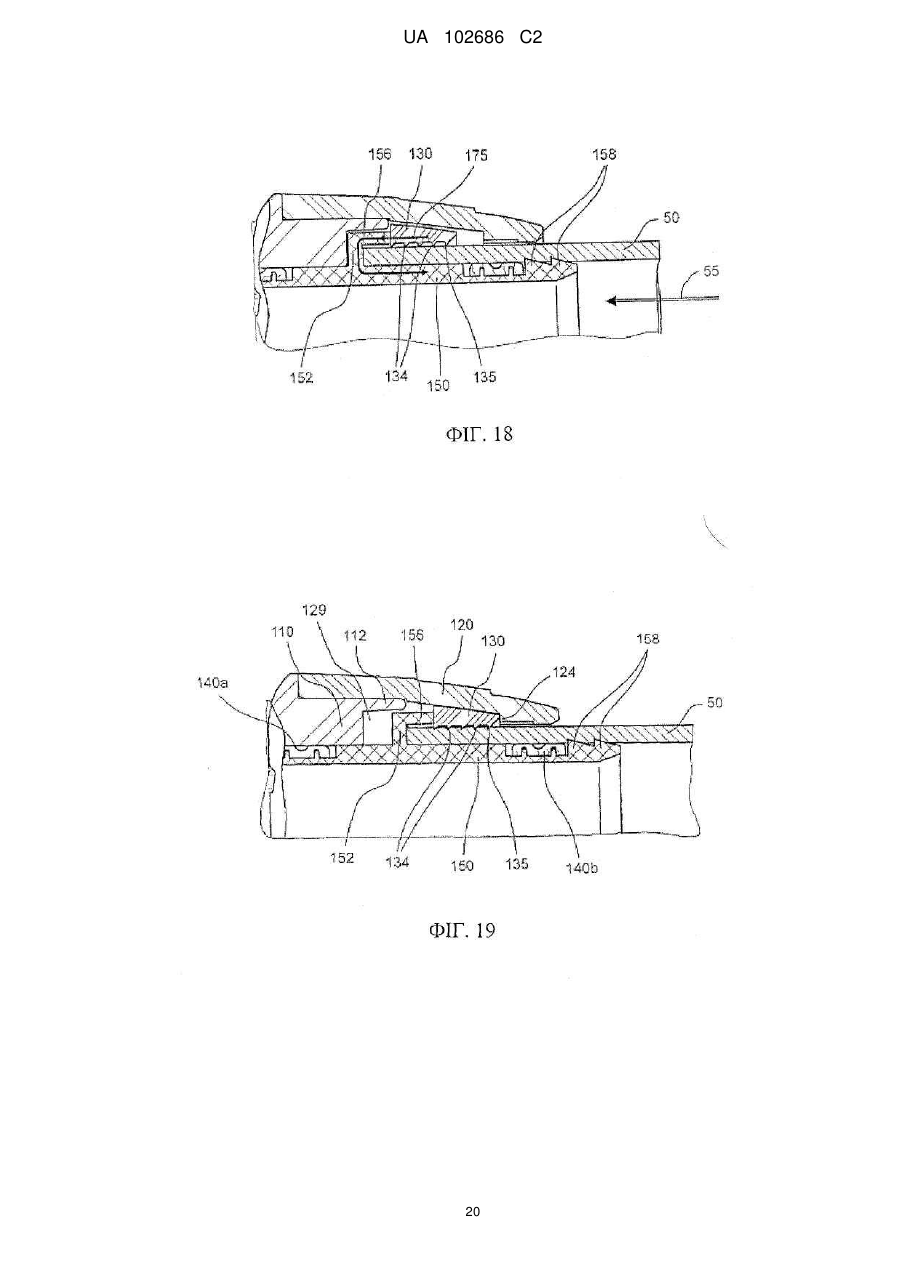

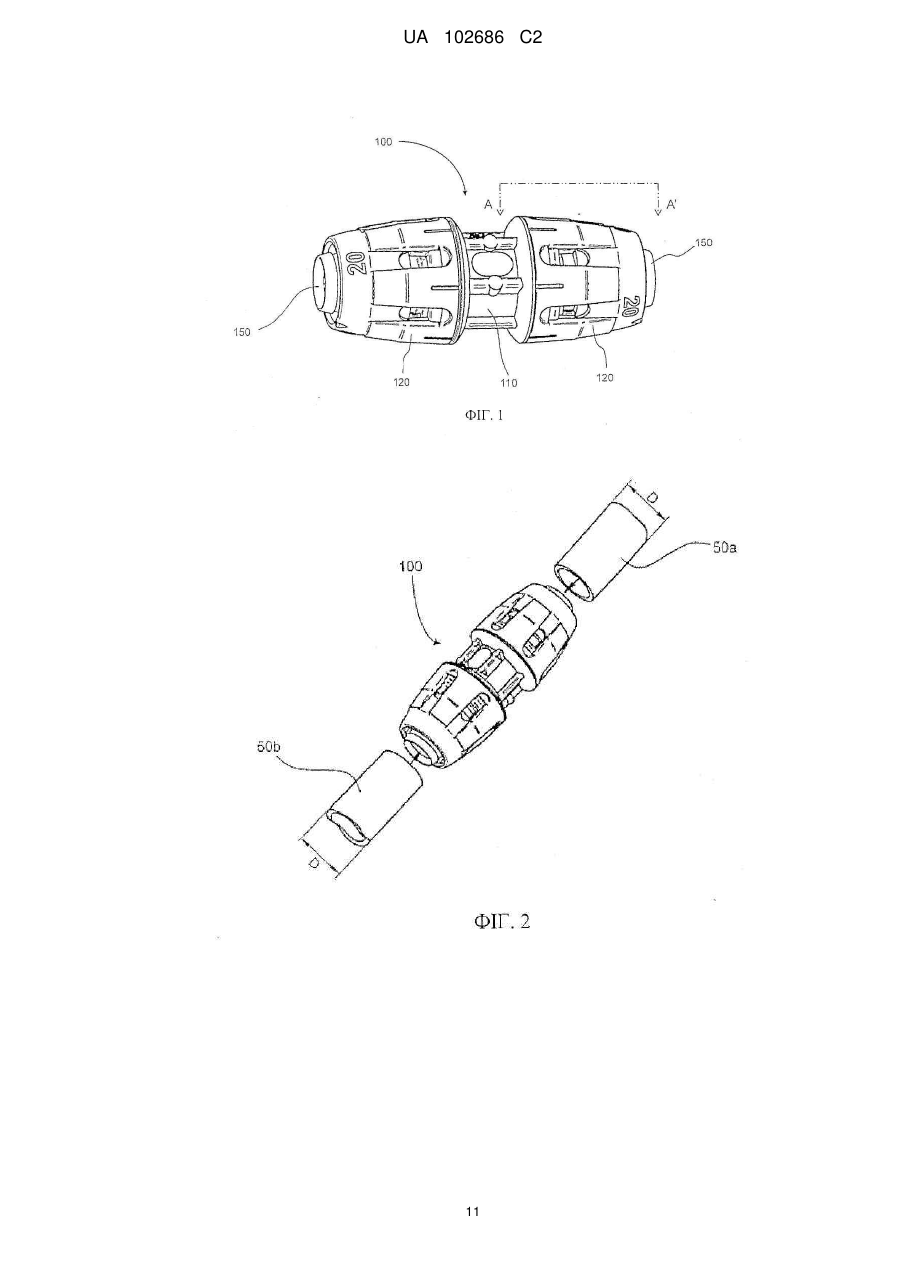

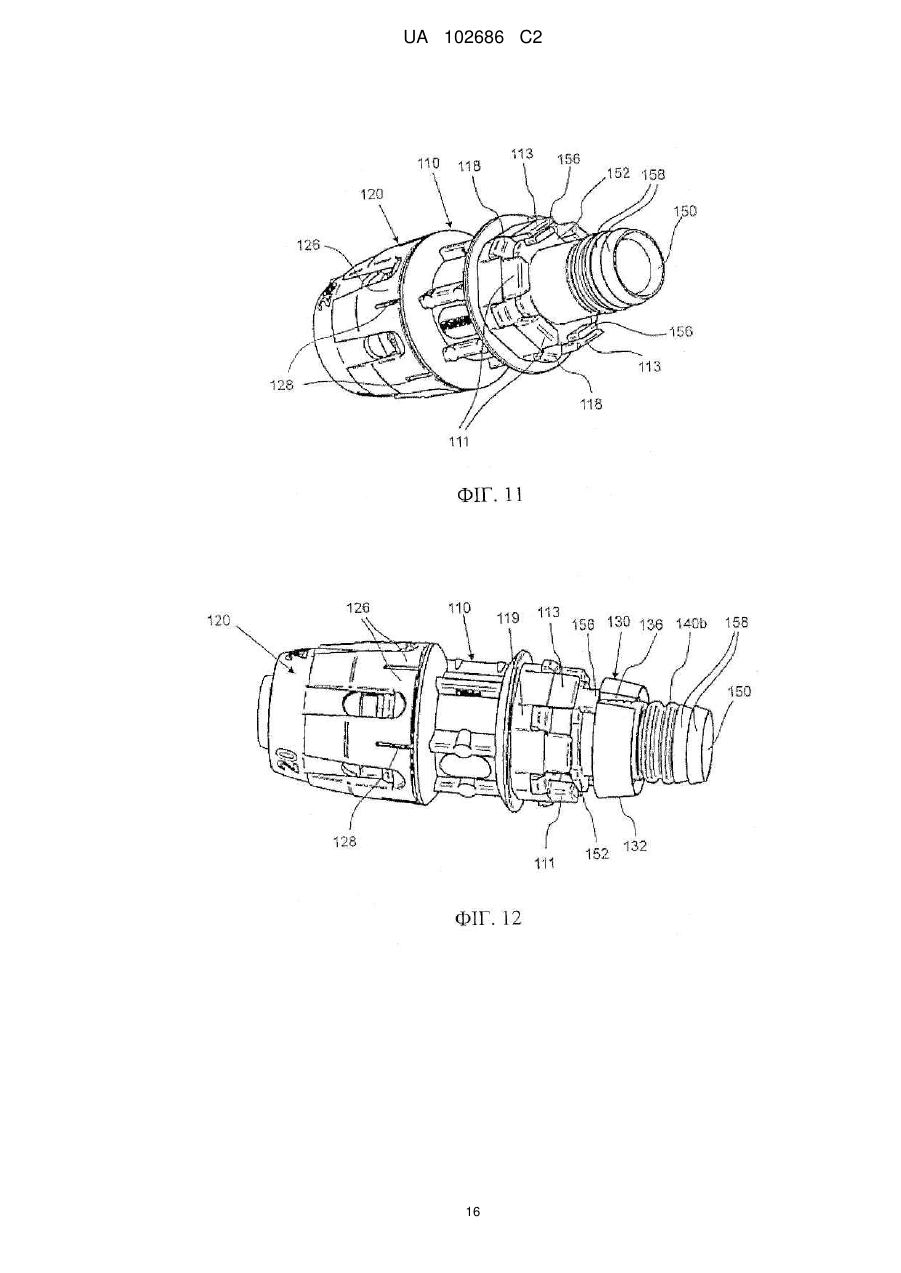

Реферат: Збірні фітинги швидкого з'єднання, призначені для з'єднання та герметизації труб у водопровідній системі під тиском, як для холодної, так і для гарячої води. Збірний фітинг швидкого з'єднання труб може бути розроблено для з'єднання та герметизації однієї або кількох труб. В типовому випадку труби, для з'єднання та герметизації яких призначено збірний фітинг швидкого з'єднання за даним винаходом, являють собою пластикові труби. UA 102686 C2 (12) UA 102686 C2 UA 102686 C2 5 10 15 20 25 30 35 40 45 50 55 Посилання на споріднені заявки Даною заявкою оголошується пріоритет по відношенню до проміжної заявки заявника на патент США № 61041940 під назвою "Механічний трубний фітинг", поданої З квітня 2008р., яку повністю включено сюди шляхом посилання. Унікальний кільцевий затискач описано в заявці PCT/IL2008/001480, поданій Гершковичем та ін. 1 листопада 2008, розкриття якої включено сюди шляхом посилання для всіх визначених тут цілей. Цей кільцевий затискач дає можливість швидко вставляти трубу типу push-fit в фітинг. Галузь винаходу Даний винахід стосується кільцевих затискачів для пристроїв механічного з'єднання труб (фітингів), зокрема, даний винахід стосується збірних пристроїв механічного з'єднання труб, в яких застосовується унікальний кільцевий затискач, трубна втулка та кільце-ущільнювач. Передумови створення винаходу та прототип винаходу Фітинги швидкого з'єднання труб (типу plug-in або push-fit) шляхом простого вставляння труби в фітинг в типовому випадку мають в своєму складі базовий корпус, кільце-ущільнювач з еластомеру, кільцеподібний корпус, який може з'єднуватись з головним корпусом, а також кільцевий затискач, функцією якого є замикати в фіксованому положенні кінець труби, вставлений в фітинг швидкого з'єднання. В типовому випадку кільцевий затискач надає можливість трубі плавно входити в фітинг, але не дозволяє вийняти трубу з цього фітинга. Кільцевий затискач за даним винаходом являє собою удосконалений замковий механізм, який здійснює постійне механічне затискання кінця труби, вставленого в фітинг швидкого з'єднання. Кільце-ущільнювач дає можливість герметизувати механічне з'єднання, утворене щонайменше з одним кінцем труби, незалежно від того, чи труба виготовлена з металу, чи ні. Багато видів механічних з'єднувальних пристроїв знайшли застосування в трубопровідних системах, які містять рідини з температурами приблизно до 110 °C і вище та значеннями тиску приблизно до 1000 фунтів/кв.дюйм. Зазвичай з'єднувальні пристрої цього типу застосовуються в водопровідних системах, але можуть також використовуватись і для інших рідин різних типів, включаючи токсичні та леткі хімічні речовини. Для того, щоб мати змогу витримувати різні значення тиску, труби виготовляють різної товщини. В типовому випадку водопровідні труби мають постійний діаметр, а товщина варіюється всередину, в напрямі поздовжньої осі труби. Для того, щоб розрізняти труби, які мають однаковий зовнішній діаметр, в типовому випадку труби виготовляють забарвленими в різний колір, причому кожне значення внутрішнього діаметру представлено своїм кольором. Існує потреба, і було б вигідно мати фітинг швидкого з'єднання типу push-in, до складу якого входять кільця-ущільнювачі, які забезпечують герметичність механічних з'єднань між таким фітингом та вставленою трубою, а також кільцеві затискачі, такі, як представлені заявкою РСТ/ІL2008/001480 і які здійснюють замикання труби з наростаючою силою та збільшують цю фіксуючу силу зчеплення у випадку, коли труба намагатиметься вивільнитись з фітинга. Сутність винаходу До головних цілей даного винаходу, серед інших, відноситься розробка фітингів швидкого з'єднання труб (типу push-fit), причому такий фітинг складається з корпуса, трубної втулки, гайки, кільця-ущільнювача та кільцевого затискача на кожному з відводів фітинга. В цілому фітинг швидкого з'єднання труб за даним винаходом буде описано на прикладі фітинга, приєднаного до двох труб, але фітинги заданим винаходом не обмежуються з'єднанням двох труб, а самі фітинги швидкого з'єднання труб можуть бути виготовленими з різною конфігурацією, включаючи можливість з'єднання трьох труб, чотирьох труб та будь-якої іншої кількості труб. Згідно з варіантами виконання даного винаходу розроблено фітинг швидкого з'єднання труб, який відповідає варіантам виконання даного винаходу. Такий фітинг швидкого з'єднання труб з'єднує щонайменше дві труби, причому після з'єднання тангенціальна поздовжня вісь фітинга є практично тангенціальною поздовжньою віссю труб. Збірний фітинг швидкого з'єднання труб включає в себе головний корпус, трубчасту втулку, гайку з широким торцем та вузьким торцем, кільцевий затискач з широкою кромкою та вузькою кромкою, а також одне чи кілька кілецьущільнювачів з еластомеру. Головний корпус складається з однієї чи кількох трубчастих частин, які містять перший відвід і другий відвід та мають поздовжню вісь. В типовому випадку, без обмеження кількості трубчастих частин, головний корпус включає дві трубчасті частини, які формують єдиний трубчастий корпус. Перший відвід кожної з трубчастих частин жорстко приєднано або до першого відводу іншої трубчастої частини, або до іншого засобу трубного з'єднання, наприклад, до стандартної різьби. Кожний з інших відводів трубчастої частини являє собою відкритий 1 UA 102686 C2 5 10 15 20 25 30 35 40 45 50 55 відвід, призначений для прийому труби, яку слід вставляти в цей другий відвід трубчастої частини. Трубчаста втулка складається з двох частин і має свій перший кінець та другий кінець. Трубчаста втулка відповідним для з'єднання чином розташовується всередині кожної з трубчастих частин головного корпуса. На кожному з других відводів головного корпуса відповідним для з'єднання чином розташована гайка з широким торцем та вузьким торцем. Також на кожному з других кінців трубчастих частин і всередині гайки відповідним для з'єднання чином розташований кільцевий затискач. На кожному кінці трубчастих втулок відповідним чином розташовується один чи декілька кільцевих ущільнювачів з еластомеру. Один з аспектів даного винаходу полягає в розробці збірного фітинга пристрою швидкого з'єднання труб типу push-fit, причому якщо такий фітинг знаходиться в зібраному стані, то кільця-ущільнювачі відповідним для з'єднання чином розташовано в відповідних канавках приблизно біля кінців кожної з трубчастих втулок. Перша частина кожної трубчастої втулки відповідним чином вставляється у внутрішню порожнину головного корпуса, через другий кінець трубчастої частини головного корпуса, внаслідок чого ця трубчаста втулка герметично фіксується в головному корпусі. Потім кільцеві затискачі вільно одягаються на другу частину кожної трубчастої втулки. Широкий торець кожної гайки відповідно одягається на кільцевий затискач і з зусиллям фіксується на механізм радіальної фіксації гайки, розташований на зовнішній поверхні головного корпуса. Вузький торець кожної гайки має менший діаметр, ніж вузька кромка кожного відповідного кільцевого затискача, завдяки чому кільцевий затискач фіксується всередині збірного фітинга. Вузький торець кожної гайки має більший діаметр, ніж друга частина кожної з відповідних трубчастих втулок. Згідно з подальшими варіантами виконання даного винаходу кільцевий затискач також має кільцеподібне тіло, циліндричну внутрішню поверхню, зовнішню конусоподібну поверхню, розріз, зроблений в кільцеподібному тілі від вузької кромки до широкої кромки, та щонайменше один кільцеподібний затискний зубець, розташований на внутрішній поверхні кільцевого затискача. Найменший діаметр кільцевого затискного зубця (коли кільцевий затискач знаходиться не в стисненому стані) менший, ніж внутрішній діаметр вставленої труби. Згідно з іншими варіантами виконання винаходу кожна з трубчастих втулок також має внутрішню поверхню, зовнішню поверхню, трубний стопор, один або декілька стопорів для кільцевих затискачів, розташовані на трубному стопорі, а також один або декілька кільцевих зубців, розташованих на другій кромці другої частини трубчастої втулки. Трубний стопор відділяє першу частину трубчастої втулки від другої частини, причому цей трубний стопор виступає назовні практично перпендикулярно до зовнішньої поверхні трубчастої втулки. Один або кілька стопорів для кільцевих затискачів, розташовані на трубному стопорі, виступають практично перпендикулярно до трубного стопора і практично паралельно до зовнішньої поверхні трубчастої втулки, в напрямі до другої кромки другої частини трубної втулки. Одним з аспектів даного винаходу є розробка збірного фітинга швидкого з'єднання труб, причому коли трубу з зусиллям вставляють в відвід фітинга, внутрішня поверхня труби, ковзаючи, одягається на другий кінець другої частини трубчастої втулки та на один або кілька кілець-ущільнювачів, розташованих на другому кінці другої частини трубчастої втулки, в результаті чого отримують повну герметизацію внутрішньої частини труби. Продовжуючи просуватись всередину, труба штовхає кільцевий затискач доти, поки кільцевий затискач не буде зупинено стопором для кільцевого затискача. В процесі продовження просування труби всередину зовнішня поверхня труби, ковзаючи входить в щонайменше один кільцевий затискний зубець кільцевого затискача і розширює поздовжній отвір кільцевого затискача по відношенню до поздовжньої осі труби. Просування труби всередину триває доти, поки кромка труби не досягне трубного стопора. Кільцевий зубець, який міститься на другому кінці другої частини трубчастої втулки, проникає у внутрішню поверхню труби, таким чином затискаючи трубу. Одним з аспектів даного винаходу є розробка збірного фітинга швидкого з'єднання труб, причому, після того, як труба досягне стопора кожного з трубчастих сегментів фітинга, то якщо прикласти зусилля до однієї з труб з метою витягти її назовні по відношенню до інших труб, такий силовий рух назовні активує дію зчеплення з боку фітинга. Дія зчеплення з боку фітинга за даним винаходом включає в себе наступні кроки: а) конічна зовнішня поверхня кільцевого затискача притискається до конічної внутрішньої поверхні відповідної гайки; б) конічна внутрішня поверхня гайки штовхає кільцевий затискач всередину у напрямку поздовжньої осі труби, таким чином стискаючи кільцевий затискач; та 2 UA 102686 C2 5 10 15 20 25 30 35 40 45 50 55 в) щонайменше один з кільцевих затискних зубців з зусиллям рухається всередину в напрямку поздовжньої осі труби, в результаті чого цей кільцевий затискний зубець вдавлюється в зовнішню поверхню труби, таким чином посилюючи затискання труби. Слід зазначити, що кільцевий затискач і трубчаста втулка утворюють U-подібний вузол, причому вказаний U-подібний вузол захоплює трубу за кромку цієї труби, причому кромка труби розташовується всередині U-подібного вузла. Слід зазначити, що діаметр зовнішньої поверхні трубчастої втулки, внутрішній діаметр кільцевого затискача та внутрішній діаметр отвору вузького торця гайки розраховані відповідно до зовнішнього діаметра труби. У варіантах виконання даного винаходу два або кілька других відводів головного корпуса зроблені так, щоб затискати труби з різним зовнішнім діаметром. У варіантах виконання даного винаходу щонайменше один з елементів фітинга швидкого з'єднання труб, вибраний з групи в складі трубної втулки, кільцевого затискача та гайки, має забарвлення, відповідне до зовнішнього діаметра призначеної труби. Згідно з подальшими варіантами виконання даного винаходу кожна з гайок також містить множину вікон та множину розрізів, зроблених від кромки широкого торця до вузького торця, не доходячи до вузького торця, в результаті чого утворені гнучкі ділянки між двома сусідніми розрізами. В варіантах виконання даного винаходу довжина розрізів менша за половину відстані від широкого торця до вузького торця. Згідно з подальшими варіантами виконання даного винаходу механізм замикання гайки включає в себе виступи на зовнішній поверхні головного корпуса. Коли кромка широкого торця гайки доходить до виступів, то гнучкі ділянки вигинаються назовні по відношенню до поздовжньої осі фітинга, таким чином, ковзаючи, одягаються на ці виступи, а коли вікна доходять до відповідних їм виступів, то гнучкі ділянки згинаються назад всередину по відношенню до поздовжньої осі фітинга, таким чином замикаючи вікна на виступах і таким чином замикаючи гайку на головному корпусі. Слід зазначити, що зовнішній контур зовнішньої поверхні головного корпуса, де розташовується механізм замикання гайки, при перерізі площиною перпендикулярною до поздовжньої осі фітинга, являє собою радіально-симетричний багатокутник. Далі слід зазначити, що внутрішній контур внутрішньої поверхні гайки, де розташовані вказані вікна, при перерізі площиною, перпендикулярною до поздовжньої осі фітинга, являє собою радіально-симетричний багатокутник. Внутрішній контур внутрішньої поверхні гайки розроблено так, щоб відповідати зовнішньому контуру зовнішньої поверхні головного корпуса, де розташовується механізм замикання гайки, в результаті запобігаючи радіальному пересуванню гайки по відношенню до головного корпуса. Далі слід зазначити, що суміщення зовнішньої поверхні головного корпуса з внутрішньою поверхнею гайки приводить вікна у положення суміщення з виступами для замикання. Згідно з подальшими варіантами виконання даного винаходу головний корпус також містить ребра, які виступають з кожного з других кінців головного корпуса. Зовнішня поверхня кожного ребра практично співпадає з відповідною стороною багатокутника, яким є контур зовнішньої поверхні головного корпуса. Внутрішній контур ребер при перерізі площиною, перпендикулярною поздовжній осі фітинга, являє собою радіально-асиметричний багатокутник. Зовнішній контур трубного стопора трубчастої втулки має форму радіально-асиметричного багатокутник, причому внутрішній контур внутрішньої поверхні ребер спроектовано так, щоб відповідати зовнішньому контуру трубного стопора, запобігаючи радіальному переміщенню трубчастої втулки по відношенню до головного корпуса. Асиметричний контур трубного стопора, який є напрямним для втулки при вставлянні труби, забезпечує, щоб опорні ребра трубного стопора не закривали вікон гайки або зазорів між ребрами головного корпуса. Один з аспектів даного винаходу полягає в тому, щоб розробити фітинг швидкого з'єднання труб, який відрізняється тим, що міцність матеріалів, з яких виготовлені затискні зубці кільцевого затискача і затискні зубці трубчастої втулки, перевищувала міцність матеріалу, з якого виготовлена труба. Слід зазначити, що трубчасту втулку можна бачити під час і після вставляння труби в фітинг. Слід також зазначити, що трубу можна бачити під час і після вставляння труби в фітинг. Короткий опис фігур Даний винахід буде повністю зрозумілим з поданого нижче детального опису в супроводі фігур, які подані лише з метою ілюстрації та прикладу, а отже жодним чином не обмежують даного винаходу, і де: 3 UA 102686 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 1 - представляє вигляд збоку збірного фітинга швидкого з'єднання труб згідно з виконаннями даного винаходу. Фіг. 2 та Фіг. З представляють вигляд у перспективі збірного фітинга пристрою швидкого з'єднання труб, показаного на Фіг. 1, причому в фітинг вставлено дві труби. Фіг. 4 - ілюструє вигляд збоку збірного фітинга швидкого з'єднання труб згідно з виконаннями даного винаходу, причому даний фітинг сконструйовано для швидкого з'єднання трьох труб. Фіг. 5 - ілюструє вигляд збоку збірного фітинга швидкого з'єднання труб згідно з виконаннями даного винаходу, причому даний фітинг сконструйовано для швидкого з'єднання з однією трубою. На Фіг. 6 представлено збірне креслення фітинга швидкого з'єднання труб, показаного на Фіг. 1. Фіг. 7 ілюструє вигляд збоку збірного фітинга швидкого з'єднання труб, показаного на Фіг. 1, причому одна сторона показана в зібраному вигляді, а друга сторона представляє збірне креслення. Ф1Г.8 - ілюструє вигляд збоку збірного фітинга швидкого з'єднання труб по Фіг. 7, причому кільця-ущільнювачі знаходяться в зібраному стані. Фіг. 9 - ілюструє вигляд спереду головного корпуса збірного фітинга швидкого з'єднання труб, показаного на Фіг. 1 Фіг. 10 - вигляд збоку у перспективі збірного фітинга швидкого з'єднання труб, показаного на Фіг. 8. Фіг. 11 - ілюструє вигляд збоку у перспективі збірного фітинга швидкого з'єднання труб, показаного на Фіг. 8, причому трубна втулка повністю вставлена в головний корпус збірного фітинга швидкого з'єднання труб. Фіг. 12 - ілюструє вигляд збоку у перспективі збірного фітинга швидкого з'єднання труб, показаного на Фіг.8, причому трубна втулка включно з кільцевим затискачем частково вставлена в головний корпус збірного фітинга швидкого з'єднання труб. Фіг. 13 - ілюструє вигляд збоку у перспективі збірного фітинга швидкого з'єднання труб, показаного на Фіг. 8, причому трубна втулка включно з кільцевим затискачем повністю вставлена в головний корпус збірного фітинга швидкого з'єднання труб. Фіг. 14 представляє собою вигляд збоку в перспективі гайки, яка є компонентом збірного фітинга швидкого з'єднання труб, показаного на Фіг. 1. Фіг. 15 представляє собою відрізок ілюстрації перерізу по лінії АА' відводу збірного фітинга швидкого з'єднання труб, показаного на Фіг. 1, у повному зборі. Фіг. 16 - ілюструє вигляд збоку у перспективі повністю зібраного збірного фітинга швидкого з'єднання труб, показаного на Фіг. 1. Фіг. 17 представляє собою відрізок ілюстрації поперечного перерізу частини відводу збірного фітинга, показаного на Фіг. 1, в повному зборі і з трубою. Фіг. 18 ілюструє сили взаємодії між кільцевим затискачем та трубною втулкою, коли трубу вставлено в збірний фітинг швидкого з'єднання труб, показаний на Фіг. 1. Фіг. 19 - ілюструє відрізок ілюстрації поперечного перерізу частини відводу збірного фітинга швидкого з'єднання труб, показаного на Фіг. 17, причому трубу витягнуто. Фіг. 20 ілюструє сили взаємодії між кільцевим затискачем та трубною втулкою, коли трубу витягнуто зі збірного фітинга швидкого з'єднання труб, показаного на Фіг. 1. Фіг. 21 - ілюструє вигляд збоку показаного на Фіг. 1 збірного фітинга швидкого з'єднання труб, повністю зібраного, включно з трубою, вставленою в цей фітинг. Фіг. 22 - ілюструє детальний вигляд вікна "А" по Фіг. 21 Фіг. 23 - вигляд збоку збірного фітинга швидкого з'єднання труб за виконаннями даного винаходу, причому кожна сторона сконструйована для різного діаметру труби. Фіг. 24 - ілюструє вигляд збоку показаного на Фіг. 23 збірного фітинга швидкого з'єднання труб, одна сторона якого показана в зібраному вигляді, а інша - у вигляді збірного креслення. Детальний опис переважних варіантів виконанні] винаходу Далі даний винахід буде тут описано повніше з посиланням на супутні фігури, на яких показано оптимальні варіанти виконання даного винаходу. Проте, даний винахід може бути втілено в багатьох різних формах, конструкції яких не повинні бути обмеженими лише представленими тут варіантами виконання; скоріше ці виконання представлені тут з метою повного і ретельного розкриття винаходу і повною мірою передадуть обсяг даного винаходу фахівцям уданій галузі. Якщо не зазначено інше, то всі технічні і наукові терміни, використані тут, мають те ж саме значення, під яким їх зазвичай розуміють фахівці в галузі, до якої належить даний винахід. 4 UA 102686 C2 5 10 15 20 25 30 35 40 45 50 55 Наведені тут способи і приклади переслідують лише ілюстративну мету і не мають на меті бути обмежуючими. В порядку вступу зазначимо, що головні наміри стосовно даного винаходу включають випробування збірних фітингів швидкого з'єднання труб, призначених для того, щоб з'єднувати труби та герметизувати ці з'єднання, в системі під тиском, в типовому випадку - у водопровідній системі як з холодною, так і з гарячою водою. Такий збірний фітинг буде описано на прикладах конструкції, призначеної для з'єднання і герметизації двох труб, проте збірний фітинг швидкого з'єднання труб за даним винаходом не обмежується з'єднанням лише двох труб, а може бути розробленим для з'єднання будь-якої кількості пластикових труб. Труби, для з'єднання яких призначено збірний фітинг за даним винаходом, в типовому випадку (але не виключно) є пластиковими трубами. Зараз звернемось до фігур. На фігурі 1 показано вигляд збоку збірного фітинга швидкого з'єднання труб 100, згідно з виконаннями даного винаходу. Фітинг 100 складається з головного корпуса 110, трубної втулки 150, двох гайок 120, двох кільцевих затискачів 130 та чотирьох кілець-ущільнювачів 140. Фігури 2 та 3 ілюструють вигляд у перспективі збірного фітинга швидкого з'єднання труб 100, причому в відводи цього фітинга 100 вставлені відповідні дві труби (50а, 50b). Лише для прикладу, не накладаючи обмежень на інші варіанти виконання даного винаходу, далі даний винахід буде описано головним чином з використанням збірного фітинга швидкого з'єднання, призначеного для з'єднання двох труб, а в інших варіантах виконання даного винаходу збірний фітинг може з'єднувати будь-яку кількість труб. Наприклад, Фігура 4 ілюструє вигляд у перспективі фітинга швидкого з'єднання труб 300, призначеного для з'єднання трьох труб. В іншому прикладі, на Фігурі 5 показано вигляд у перспективі збірного фітинга швидкого з'єднання 400 для підключення однієї труби, в той час як до іншої його сторони можна приєднати традиційний водопровідний пристрій кріпленням на традиційний засіб водопровідного з'єднання, наприклад, на різьбу 410. Зроблено також посилання на Фігури 6-13; Фігура 6 являє собою збірне креслення вигляду збоку фітинга 100; Фігура 7 ілюструє вигляд збоку фітинга 100, одна сторона якого показана в зібраному вигляді, а інша-у вигляді збірного креслення; Фігура 8 ілюструє вигляд збоку фітинга 100, де кільця-ущільнювачі 140 - в зібраному стані; Фігура 9 - вигляд спереду головного корпуса 110 збірного фітинга швидкого з'єднання труб 100; Фігура 10 - вигляд збоку в перспективі фітинга 100; Фігура 11 - вигляд збоку в перспективі фітинга 100, причому трубчаста втулка 150 повністю вставлена в головний корпус 110; Фігура 12 - вигляд збоку в перспективі фітинга 100, причому трубчаста втулка 150, включно з кільцевим затискачем 130, частково вставлена в головний корпус 110; Фігура 13 - вигляд збоку в перспективі фітинга 100, причому трубчаста втулка 150, включно з кільцевим затискачем 130, повністю вставлена в головний корпус 110. Головний корпус 110 є інтерфейсом, який симетрично з'єднується з ідентичними механізмами двох труб. Ця симетрія може бути порушеною лише при з'єднанні труб різних діаметрів, оскільки діаметри відповідних сторін головного корпуса 110 будуть відрізнятись. Далі в описі буде наводитись підключення труби лише до однієї сторони головного корпуса 110, оскільки те ж саме тут стосується також іншої сторони головного корпуса 110. Головний корпус 110 містить внутрішній отвір 117 (Фігури 9,10), в який вставляють трубчасту втулку 150. Крім того, головний корпус 110 містить ребристу конструкцію, утворену ребрами 112 з проміжком 114 між сусідніми ребрами, та виступами 118, причому кожен виступ 118 розташовано на зовнішній поверхні ребристої конструкції за кожним проміжком 114. Ребра 112 складаються з тонких ребер 113 та товстих ребер 111, причому ребра 112 утворюють радіально-симетричний зовнішній контур 115 у вигляді багатокутника, а також радіальноасиметричний внутрішній контур 116 у вигляді багатокутника, як показано на Фігурі 9. В показаному на цих фігурах прикладі головний корпус 110 містить ребристу конструкцію, утворену з шести ребер 112, які загалом утворюють шестикутник. Слід зазначити, що вказані контури утворюються в площині перерізу, перпендикулярній до поздовжньої осі 105 фітинга 100. Трубчаста втулка 150 складається з кільцевих ребер 154 (Фігура 7), на які накладаються відповідні канавки кілець-ущільнювачів 140, стопора 152 та кільцевих зубців 158, розташованих на протилежному до сторони головного корпуса 110 кінці трубчастої втулки 150. Стопор 152 має опорні ребра 156, які виступають назовні зі стопора 152. Зовнішній контур стопора 152 відповідає внутрішньому контуру 116 ребристої конструкції головного корпуса 110, а оскільки ці контури асиметричні, то напрям входження трубчастої втулки 150 всередину ребристої конструкції головного корпуса 110 стає однозначно продиктованим. Положення опорних ребер 156 на стопорі 152 співпадає з положенням тонких ребер 113 на ребристій конструкції головного 5 UA 102686 C2 5 10 15 20 25 30 35 40 45 50 55 60 корпуса 110. Ширина опорних ребер 156 не перевищує ширину тонких ребер 113, і ребриста конструкція стопора 152 не дозволяє опорним ребрам 156 заблокувати проміжок 114. Кільцевий затискач 130 має кільцеподібну конструкцію, в той же час у поздовжньому перерізі кільцевого затискача 130 зовнішня поверхня 132 кільцевого затискача має конусоподібну форму. На внутрішній поверхні кільцевого затискача 130 міститься множина кільцевих затискних зубців 134. Кільцевий затискач 130 має бути здатним до радіальної деформації, а проміжок 136 дає можливість кільцевому затискачу 130 стискатись. Зроблено також посилання на Фігуру 14, яка ілюструє вигляд збоку у перспективі гайки 120 для збірного фітинга швидкого з'єднання труб 100. Гайка 120 має зовнішню конічну поверхню, внутрішні поверхні 125, внутрішню конічну поверхню 127, вікна 122, кроковий стопор 124, отвір 121, куди вставляють трубу, розрізи 128, а також ділянки 126, розташовані між розрізами 128. Розрізи 128 дозволяють кожній ділянці 126 згинатись індивідуально, враховуючи те, що гайку 120 виготовляють з матеріалів з потрібною пружністю. Внутрішні поверхні 125 утворюють радіальний контур, який відповідає зовнішньому контуру 115 (Фігури 9, 10), утвореному зовнішніми поверхнями ребер 112. Вікна 122 розташовуються між сусідніми поверхнями 125. Кут нахилу і положення конічної поверхні 127 відповідає куту нахилу зовнішньої поверхні 132 кільцевого затискача 130. Складання всіх сторін збірного фітинга швидкого з'єднання труб 100 є однаковим процесом, а тому опис складання однієї сторони фітинга 100 застосовується до всіх сторін. Процес складання починається з розташування кільцевих ущільнювачів 140 на трубчастій втулці 150, причому трубчаста втулка 150 містить дві пари кільцевих ребер 154 (Фігура 7), по одній на кожній стороні трубчастої втулки 150, на яких розташовують відповідні канавки кілецьущільнювачів 140 (Фігура 8). Слід зазначити, що кільце-ущільнювач 140 є оптимальним кільцевим ущільнювачем даного винаходу, але даний винахід не обмежується кільцем-ущільнювачем 140, а може використовуватись будь-який кільцевий ущільнювач (або комбінація кільцевих ущільнювачів) за умови виконання відповідної підгонки до трубчастої втулки 150. Зроблено також посилання на Фігуру 15, яка представляє відрізок ілюстрації перерізу АА' (Фігура 1) одного з відводів збірного фітинга швидкого з'єднання труб 100 у повністю зібраному стані, а також на Фігуру 16, яка ілюструє вигляд збоку фітинга 100 у повністю зібраному стані. Далі трубчасту втулку 150 вставляють в отвір 117 головного корпусу 110 (Фігури 10 та 11), причому кільце-ущільнювач 140а герметизує трубчасту втулку 150 всередині головного корпуса 110 (Фігура 15). Зовнішній контур стопора 152 за формою відповідає внутрішньому контуру 116 ребристої конструкції головного корпуса 110, а оскільки обидва контури асиметричні, то напрям входження трубчастої втулки 150 всередину ребристої структури головного корпуса 110 є однозначно продиктованим, і будь-який обертальний рух між трубчастою вставкою 150 і головним корпусом 110 є виключеним. Положення опорних ребер 156 на стопорі 152 співпадає з положенням тонких ребер 113 на ребристій конструкції головного корпуса 110, і проміжки 114 залишаються відкритими. Далі кільцевий затискач 130 одягають на відкритий кінець трубчастої втулки 150 таким чином, щоб ширша сторона кільцевого затискача 130 була спрямована на головний корпус 110. Після кільцевого затискача 130 на відкритий кінець трубчастої втулки 150 одягають гайку 120 і з зусиллям штовхають на виступ 118 головного корпуса 110. Просування кільцевого затискача 130 зупиняють ребра 112. Внутрішні поверхні 125 гайки 120 мають контур, який відповідає зовнішньому контуру 115, утвореному зовнішніми поверхнями ребер 112, що визначає напрям просування гайки 120 на ребристу конструкцію головного корпуса 110. Коли ділянки 126, розташовані між розрізами 128 гайки 120, досягають виступів 118 головного корпуса 110, ці ділянки 126 дещо вигинаються назовні по відношенню до поздовжньої осі 105 фітинга 100 (див. Фігуру 15), ковзаючи, просуваються по виступах 118, а коли вікна 122 проходять через виступи 118, ділянки 126 вигинаються назад в напрямку поверхні 119 головного корпуса 110, тим самим замикаючи гайку 120 закріпленою до головного корпуса 110. Трубчаста втулка 150 все ще може вільно переміщуватись на декілька міліметрів всередині головного корпуса 110 вздовж поздовжньої осі 105 фітинга 100. Зроблено також посилання на Фігури 17-22: Фігура 17 представляє уривок ілюстрації перерізу частини фітинга 100 в повністю зібраному стані з трубою; Фігура 19 представляє уривок ілюстрації перерізу частини відводу фітинга 100, показаного на Фігурі 17, причому трубу витягнуто; Фігура 21 ілюструє вигляд збоку фітинга 100 в повністю зібраному стані, включно зі вставленою трубою 50; а Фігура 22 - детальний вигляд вікна "А", показаного на Фігурі 21. Для того, щоб приєднати трубу до одного з відводів фітинга 100, трубу 50 відповідного діаметру заштовхують в отвір у відводі фітинга 100. Труба 50, ковзаючи, проходить по кільцевих 6 UA 102686 C2 5 10 15 20 25 30 35 40 45 50 55 60 зубцях 158, розташованих на кінці трубчастої втулки 150, далі, ковзаючи, одягається на кільцеущільнювач 140b і сплющує його, таким чином забезпечуючи повну герметичність внутрішньої частини труби 50. З продовженням просування труби 50 всередину зовнішня поверхня труби 50 досягає затискних зубців 134 кільцевого затискача 130, проходить, ковзаючи, по першому затискному зубцю 135 і розширює проміжок 136 кільцевого затискача 130, тим самим збільшуючи радіус кільцевого затискача 130. Труба 50 продовжує просуватись, ковзаючи, по затискних зубцях 134 доти, поки кромка труби 50 не досягне стопора 152. В процесі просування ковзанням труби 50 всередину фітинга 100 за трубою 50 можна спостерігати і відслідковувати її рух через вікна 122. Зроблено також посилання на Фігуру 18, яка ілюструє сили взаємодії між кільцевим затискачем 130 та трубчастою втулкою 150 в процесі вштовхування труби 50 всередину фітинга швидкого з'єднання труб 100, а також на Фігуру 20, яка ілюструє сили взаємодії між кільцевим затискачем 130 та трубчастою втулкою 150 в процесі витягання труби 50 з фітинга швидкого з'єднання труб 100. Коли трубу 50 заштовхують всередину фітинга 100 в напрямку 55, сили прикладаються від кільцевого затискача до трубчастої втулки 150 у напрямку 175. Коли трубу 50 витягають з фітинга 100 в напрямку 56, сили прикладаються від трубчастої втулки 150 до кільцевого затискача 130 в напрямку 176. Коли труба 50 досягає стопора 152, кільцеві зубці 158 проникають у внутрішню поверхню труби 50 (Фігура 17). Коли трубу 50 витягають назовні з фітинга 100, кільцеві зубці ще глибше проникають у внутрішню поверхню труби 50 (Фігура 19) і, в свою чергу, труба 50 тягне трубчасту втулку 150 назовні з фітинга 100. Коли опорні ребра 156 трубчастої втулки 150 досягають кільцевого затискача 130, він рухається разом з трубчастою втулкою 150 доти, доки зовнішня поверхня 132 кільцевого затискача 130 не досягне внутрішньої поверхні 127 гайки 120. Поверхня 127 штовхає зовнішню поверхню 132 всередину, тим самим змушуючи кільцевий затискач 130 злегка закрити проміжок 136 (Фігури 8, 12) кільцевого затискача 130, в результаті чого затискні зубці 134 глибше проникають в зовнішню поверхню труби 50. Таким чином, трубу 50 зараз тримають кільцеві зубці 158, які вчепились у внутрішню поверхню труби 50, а також затискні зубці 134, які вчепились у зовнішню поверхню труби 50. Що далі трубу 50 витягають назовні з фітинга 100, то глибше кільцеві зубці 158 та затискні зубці 134 проникають в поверхню труби 50, в той же час кільцевий затискач 130 має змогу просуватись далі назовні, оскільки діаметр кільцевого затискача 130 зменшується. Кільцевий затискач 130 може остаточно зупинитись, досягши крокового стопора 124. Слід зазначити, що протягом процесів вштовхування/витягання труби 50 всередину/назовні фітинга 100 трубну втулку 150 можна спостерігати через вікна 122, включно зі стопором 152. Оскільки в типовому випадку водопровідні труби мають постійний діаметр, а товщина труби варіюється всередину, в напрямку до поздовжньої осі труби, за даним винаходом розроблено такі трубчасті втулки, щоб труби різного діаметру можна було з'єднувати за допомогою однієї трубчастої втулки. Зараз звернемось до Фігури 23, яка представляє вигляд збоку збірного фітинга швидкого з'єднання труб (типу push-fit) 200 згідно з виконаннями даного винаходу, причому кожна сторона фітинга 200 сконструйована для різного значення діаметру труби, а також до Фігури 24, яка представляє вигляд збоку фітинга 200, одна сторона якого показана в зібраному стані, а інша - у вигляді збірного креслення. Повертаючись до Фігур 2 та 3, зазначимо, що якщо в пристрої 100 діаметр D труби 50а практично такий же, як і діаметр D труби 50b, то в пристрої 200 діаметр D труби 50а відрізняється від діаметра D труби 50b. В виконаннях даного винаходу трубчасті втулки, розроблені для відповідності різній комбінації розмірів труб, виготовляються з різним забарвленням. А отже, для того, щоб визначити розмір кожного з кінців окремої трубчастої втулки (150, 250), можна або виміряти діаметр кожного з кінців цієї трубчастої втулки (150, 250), або інтерпретувати колір цієї трубчастої втулки. Коли трубчаста втулка (150, 250) знаходиться всередині зібраного фітинга швидкого з'єднання труб (100, 200), її колір можна також побачити через вікна (122, 222). Слід зазначити, що для того, щоб змінити розмір труби на будь-якому з відводів фітинга 100, необхідно буде замінити лише відповідні трубчасту втулку 250, кільцевий затискач 230 та гайку 220. У виконаннях даного винаходу розмір гайки вибито або відлито на зовнішній поверхні цієї гайки. Наприклад, гайка 120 фітинга 100 підходить для труб 50b з внутрішнім діаметром 20мм, а гайка 220 фітинга 200 підходить для труб 50а з внутрішнім діаметром 16мм. Має бути очевидним, що різні варіанти виконання і приклади, на яких базується наведений тут опис даного винаходу, можна варіювати багатьма способами. Такі варіації не будуть вважатись відхиленням від духу та обсягу даного винаходу, так само, як і всі модифікації, очевидні для фахівців у даній галузі. 7 UA 102686 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 60 1. Збірний фітинг (100) для швидкого з'єднання труб, кожна з яких має поздовжню вісь, який включає в себе: а) головний корпус (110), складений з однієї або кількох трубчастих частин, які мають перший відвід, другий відвід та поздовжню вісь, причому вказаний перший відвід кожної з вказаних трубчастих частин жорстко з'єднаний або з першим відводом іншої трубчастої частини, або з іншим засобом трубопровідного з'єднання, кожен з вказаних других відводів вказаних трубчастих частин є відкритим відводом, а кожен з вказаних других відводів вказаних трубчастих частин розроблений для прийому однієї з вказаних труб, яку мають вставляти у вказаний другий відвід вказаних трубчастих частин, б) трубчасту втулку (150), яка складається з двох частин, що мають перший кінець та другий кінець, причому вказана трубчаста втулка (150) розташована всередині кожної і вказаних трубчастих частин вказаного головного корпуса так, щоб вона була витягнута назовні із вказаного збірного фітинга (100) в) гайку (120) з широким торцем та вузьким торцем, причому вказана гайка (120) відповідним чином розташована на кожному з вказаних других відводів вказаного головного корпуса (110), г) кільцевий затискач (130), який має широку кромку та вузьку кромку, причому вказаний кільцевий затискач (130) відповідним чином розташовують на кожному і вказаних других відводів вказаних трубчастих частин і вставляють всередину вказаної гайки (120), та д) один або кілька кілець-ущільнювачів (140) з еластомеру, прикріплених на кожному кінці вказаної трубчастої втулки (150). 2. Збірний фітинг швидкого з'єднання труб за п. 1, який відрізняється тим, що коли вказаний фітинг знаходиться в зібраному стані, вказані кільця-ущільнювачі (140) відповідним для з'єднання чином розташовані у відповідних канавках приблизно на вказаних кінцях кожної з вказаних трубчастих втулок (150), вказана перша частина кожної вказаних трубчастих втулок відповідним для з'єднання чином вставлена у внутрішню порожнину вказаного головного корпуса (110) через вказаний другий відвід вказаної трубчастої частини вказаного головного корпуса (110), таким чином герметично фіксуючи вказану трубчасту втулку (150) всередині вказаного головного корпуса (110), та вказані кільцеві затискачі (130) вільно одягнені на вказані другі частини кожної з вказаних трубчастих втулок (150); і вказаний широкий торець кожної з вказаних гайок (130) відповідно одягнений на вказаний кільцевий затискач (130) із зусиллям зафіксований на радіальному механізмі замикання гайки, розташованому на зовнішній поверхні вказаного головного корпуса (110), причому вказаний вузький торець кожної з вказаних гайок (120) має менший діаметр, ніж вказаний відповідний кільцевий затискач (130), таким чином замикаючи вказаний кільцевий затискач (130) всередині вказаного збірного фітинга (100), і причому вказаний вузький торець кожної з вказаних гайок (120) має більший діаметр, ніж вказана друга частина вказаних відповідних трубчастих втулок (150). 3. Збірний фітині (100) для швидкого з'єднання труб за п. 2, який відрізняється тим, що вказані кільцеві затискачі (130) додатково містять: а) кільцеподібне тіло, б) циліндричну внутрішню поверхню, в) зовнішню поверхню (132) конусоподібної форми, г) зроблений у вказаному кільцеподібному тілі розріз від вказаної вузької кромки до вказаної широкої кромки, д) щонайменше один кільцеподібний затискний зубець (134), розташований на вказаній внутрішній поверхні, причому найменший діаметр вказаного кільцевого затискного зубця (134), коли вказаний кільцевий затискач знаходитися не в стисненому стані, менший, ніж зовнішній діаметр вказаної вставленої труби (50), причому вказана трубчаста втулка додатково містить: а) внутрішню поверхню, б) зовнішню поверхню, в) трубний стопор (152), розташований з можливістю розділяння вказаних першої та другої частин вказаної трубчастої втулки, причому вказаний трубний стопор (152) виступає назовні практично перпендикулярно до вказаної зовнішньої поверхні вказаної трубчастої втулки (150), г) один або декілька стопорів (156) для кільцевих затискачів, розташованих на вказаному трубному стопорі (152), виступаючи практично перпендикулярно до вказаного трубного стопора 8 UA 102686 C2 5 10 15 20 25 30 35 40 45 50 55 60 та практично паралельно до вказаної зовнішньої поверхні вказаної трубчастої втулки, в напрямку вказаного другого кінця вказаної другої частини вказаної трубчастої втулки, та д) один або кільки кільцевих зубців (158), розміщених на вказаному другому кінці вказаної другої частини вказаної трубчастої втулки (150). 4. Збірний фітинг швидкого з'єднання груб за п. 3, який відрізняється тим, що при вставлянні вказаної труби (50) з зусиллям у вказаний відвід вказаного фітинга (100), внутрішня поверхня вказаної труби (50), ковзаючи, одягається на вказаний другий кінець вказаної другої частини вказаної трубчастої втулки та на вказані один або кілька кілець-ущільнювачів (140), розташованих на вказаному другому кінці вказаної другої частини вказаної трубчастої втулки (150), таким чином досягаючи повної герметизації внутрішньої частини труби (50), причому, коли вказана труба продовжує просуватись всередину, вказана труба штовхає вказаний кільцевий затискач (130) доти, поки вказаний кільцевий затискач буде зупинено вказаним стопором (156) кільцевого затискача, при цьому зовнішня поверхня вказаної труби (50) ковзає по щонайменше одному кільцевому затискному зубцю (158) і розширює поздовжній отвір вказаного кільцевого затискача (130) по відношенню до вказаної поздовжньої осі вказаної труби (50), і вказана труба (50) продовжує просуватись всередину доти, поки кромка вказаної груби досягає вказаного трубного стопора (152), і вказані кільцеві зубці (158), розміщені на вказаному другому кінці вказаної другої частини вказаної трубчастої втулки (150), виконані з можливістю проникати у внутрішню поверхню вказаної труби (50), причому після досягнення вказаною трубою (50) вказаного стопора (152) кожного з вказаних трубчастих сегментів вказаного фітинга, коли до однієї з вказаних труб (50) буде прикладене зусилля для витягання її назовні по відношенню до іншої труби, вказане просування назовні активує замикаючу дію вказаного збірного фітинга (100). 5. Збірний фітинг швидкого з'єднання труб за п. 4, який відрізняється тим, що фітинг, виконаний з наступними можливостями: а) вказана конічна зовнішня поверхня (132) вказаного кільцевого затискача (130) притискається до внутрішньої конічної поверхні вказаної відповідної гайки (120), б) вказана внутрішня конічна поверхня вказаної гайки (120) штовхає вказаний кільцевий затискач (130) всередину в напрямку вказаної поздовжньої осі вказаної труби (50) і таким чином стискає вказаний кільцевий затискач (130), та в) вказаний щонайменше один кільцевий затискний зубець (134) виконаний з можливістю з зусиллям рухатись всередину в напрямку вказаної поздовжньої осі вказаної труби (50), в результаті вказаний щонайменше один кільцевий затискний зубець (135) вказаного кільцевого затискача проникає у вказану зовнішню поверхню вказаної і труби (50) і таким чином посилює затискання вказаної труби, причому вказаний кільцевий затискач (130) та вказана трубчаста втулка (150) виконані з можливістю утворювати вузол у формі літери U, причому вказаний U-подібний вузол затискає вказану грубу (50) по вказаній кромці вказаної труби. 6. Збірний фітинг швидкого з'єднання труб за п. 4, який відрізняється тим, що діаметр вказаної зовнішньої поверхні вказаної трубної втулки (150), внутрішній діаметр вказаного кільцевого затискача (130) та внутрішній діаметр отвору вказаного вузького торця вказаної гайки (120) підібрані під вказаний зовнішній діаметр вказаної труби (50), причому принаймні один з елементів вказаного збірного фітинга швидкого з'єднання труб з групи у складі вказаної трубчастої втулки (150), вказаного кільцевого затискача (130) та вказаної гайки (120) має колір, який свідчить про зовнішній діаметр призначеної труби. 7. Збірний фітинг швидкого з'єднання труб за п. 4, який відрізняється тим, що кожна з вказаних гайок додатково включає: а) множину розрізів (128), які виконані від кромки вказаного широкого торця до вказаного вузького торця і не досягають вказаного вузького торця, в результаті чого утворюється гнучка ділянка (126) між двома сусідніми розрізами (128), та б) множину вікон (122). 8. Збірний фітинг швидкого з'єднання труб за п. 7, який відрізняється тим, що довжина вказаних розрізів (128) менша, ніж половина відстані від вказаного широкого торця до вказаного вузького торця. 9. Збірний фітинг швидкого з'єднання труб за п. 7, який відрізняється тим, що вказаний механізм замикання гайки включає виступи (118), які виходять з вказаної зовнішньої поверхні вказаного головного корпуса (110), причому, коли вказана кромка вказаного широкого торця вказаної гайки (120) досягає вказаних виступів (118), вказані гнучкі ділянки вигинаються назовні по відношенню до вказаної поздовжньої осі вказаного фітинга (100), в результаті, ковзаючи, одягаються на вказані виступи (118); і причому, коли вказані вікна (122) досягають відповідних 9 UA 102686 C2 5 10 15 20 25 30 35 40 виступів, вказані гнучкі ділянки згинаються назад всередину по відношенню до вказаної поздовжньої осі вказаного фітинга (100), таким чином замикаючи вказані вікна (122) на вказаних виступах (118) і таким чином замикаючи вказану гайку (120) на вказаному головному корпусі (110). 10. Збірний фітинг швидкого з'єднання труб за п. 9, який відрізняється тим, що переріз зовнішнього контуру вказаної зовнішньої поверхні вказаного головного корпуса (110), де розташовано вказаний механізм замикання гайки, площиною, перпендикулярною до вказаної поздовжньої осі вказаного фітинга, має форму радіально-симетричного багатокутника, причому переріз внутрішнього контуру вказаної внутрішньої поверхні вказаної гайки (120), де розміщені вікна (122), площиною, перпендикулярною до вказаної поздовжньої осі вказаного фітинга (100), має форму радіально-симетричного багатокутника, причому вказаний внутрішній контур внутрішньої поверхні вказаної гайки (120) розроблено у відповідності до вказаного зовнішнього контуру (115) вказаної зовнішньої поверхні вказаного головною корпуса (110), де розташовано механізм замикання гайки, в результаті роблячи неможливим радіальне переміщення вказаної гайки (120) по відношенню до вказаною головного корпуса, а суміщення вказаної зовнішньої поверхні вказаного головного корпуса (110) з вказаною внутрішньою поверхнею вказаної гайки (120) приводить вказані вікна (122) в стан замикання на вказаних виступах (118). 11. Збірний фітинг швидкого з'єднання труб за п. 7, який відрізняється тим, що вказаний головний корпус (110) додатково містить ребра (112), протягнуті від кожного з вказаних других підводів вказаного головного корпуса (110), причому зовнішня поверхня кожною з вказаних ребер (112) практично співпадає з відповідною стороною вказаного багатокутного контуру вказаної зовнішньої поверхні вказаною головного корпуса (110), і причому переріз внутрішнього контуру вказаних ребер (112) площиною, перпендикулярною до вказаної поздовжньої осі вказаного фітинга (100), має форму радіально-асиметричного багатокутника. 12. Збірний фітинг швидкого з'єднання труб за п. 11, який відрізняється тим, що зовнішній контур вказаного трубного стопора (152) вказаної трубної втулки (150) має форму радіальноасиметричного багатокутника, причому вказаний внутрішній контур вказаної внутрішньої поверхні вказаних ребер (112) розроблено так, щоб він відповідав зовнішньому контуру вказаного трубного стопора (152), запобігаючи радіальному переміщенню вказаної трубчастої втулки (150) по відношенню до вказаного головного корпуса (110). 13. Збірний фітинг швидкого з'єднання труб за п. 11, який відрізняється тим, що асиметричний контур вказаного трубного стопора (152), який спрямовує втулку (150) протягом вставляння вказаної труби (50), забезпечує, щоб вказані опорні ребра трубного стопора (152) не перекривали вказані вікна (122) у вказаній гайці (120) або проміжки між вказаними ребрами вказаного головного корпуса. 14. Збірний фітинг швидкого з'єднання труб за п. 11, який відрізняється тим, що міцність матеріалів, з яких виготовлені вказані затискні зубці вказаного кільцевого затискача та вказані затискні зубці вказаної трубчастої втулки, перевищує міцність матеріалу, з якого виготовлена вказана труба. 15. Збірний фітинг швидкого з'єднання труб за п. 7, який відрізняється тим, що принаймні одна з вказаних трубчастих втулок (150) і вказаних труб (50), виконана з можливістю їх спостереження протягом процесу вставляння вказаної труби (50) у вказаний збірний фітинг (100). 10 UA 102686 C2 11 UA 102686 C2 12 UA 102686 C2 13 UA 102686 C2 14 UA 102686 C2 15 UA 102686 C2 16 UA 102686 C2 17 UA 102686 C2 18 UA 102686 C2 19 UA 102686 C2 20 UA 102686 C2 21 UA 102686 C2 22 UA 102686 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 23
