Ящик для транспортування і презентації продуктів

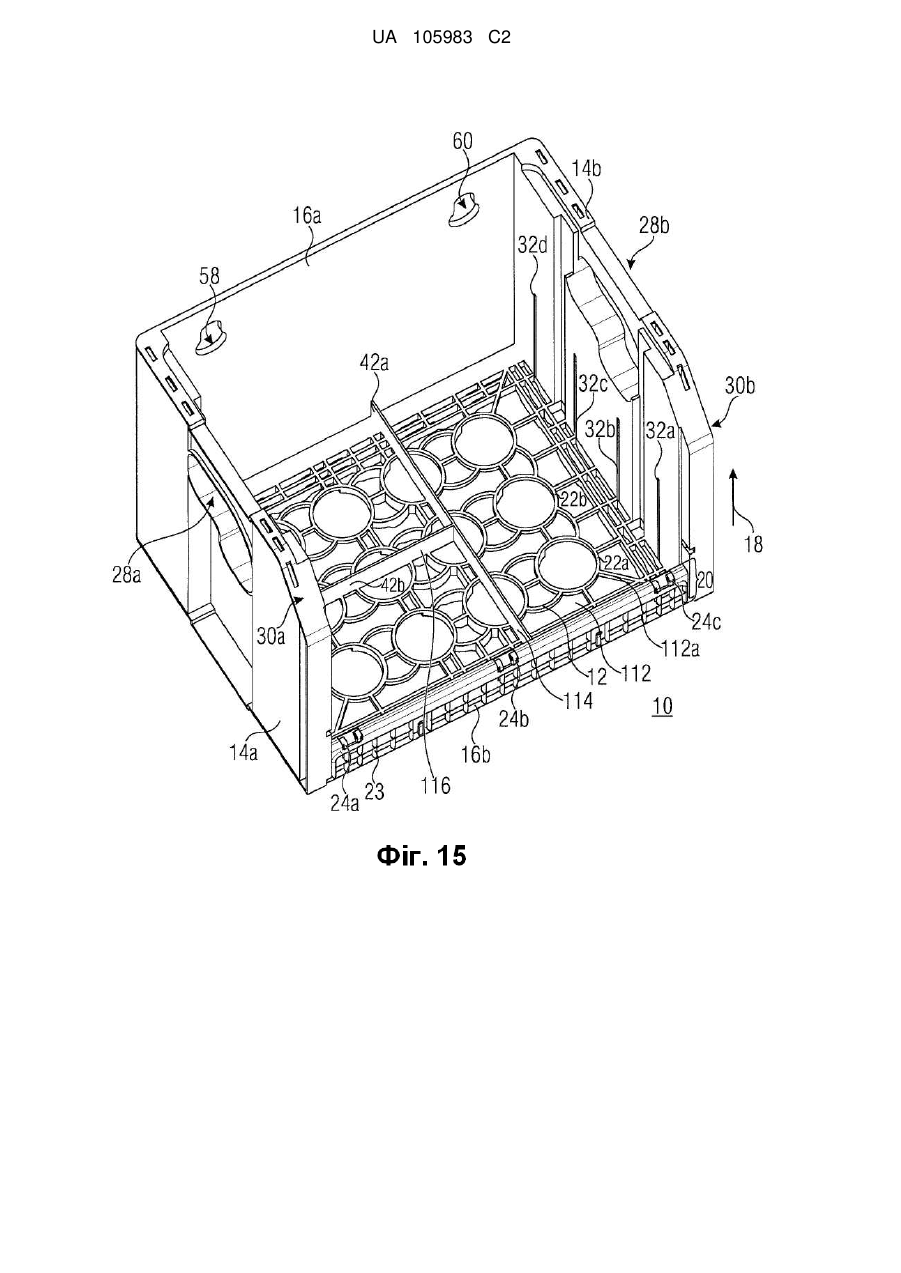

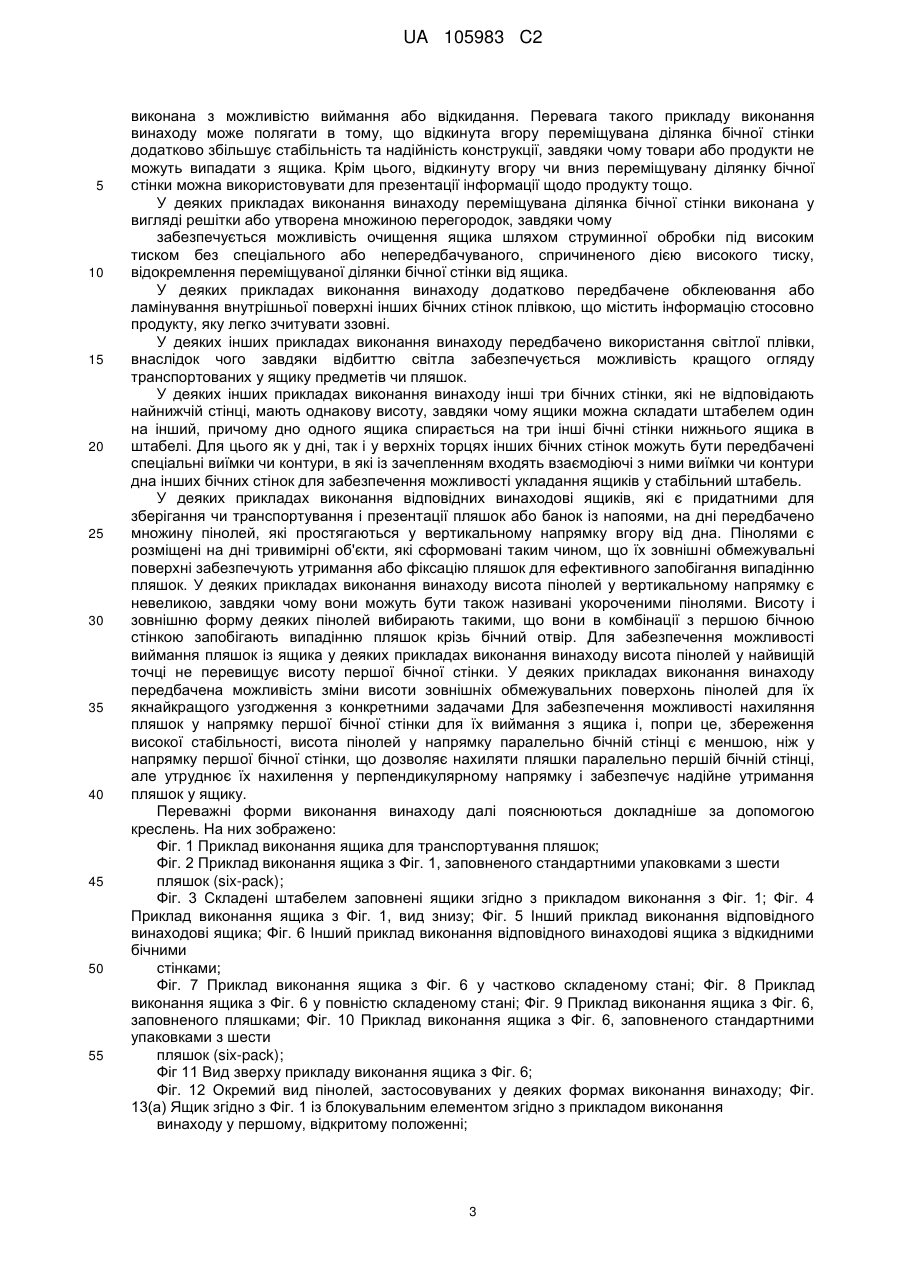

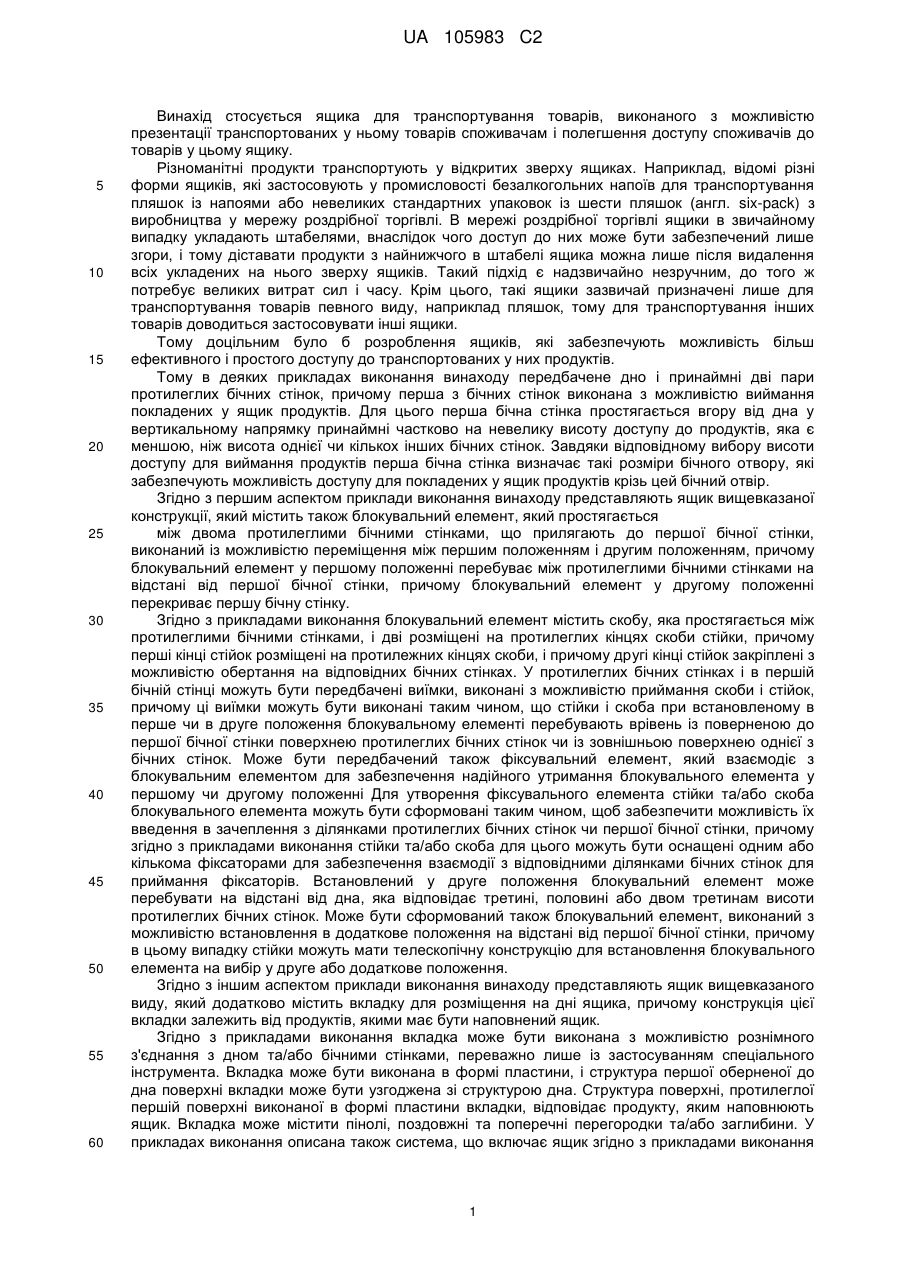

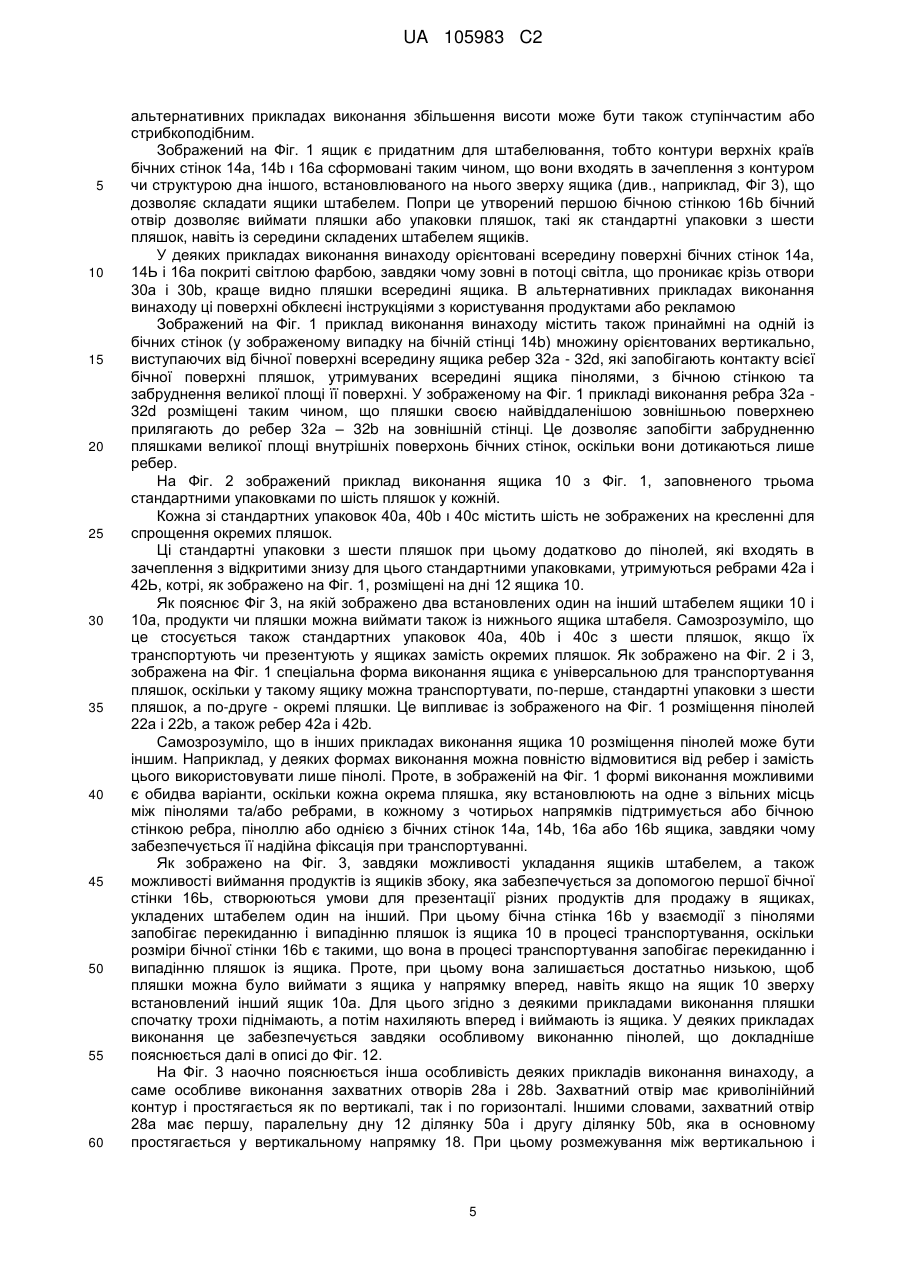

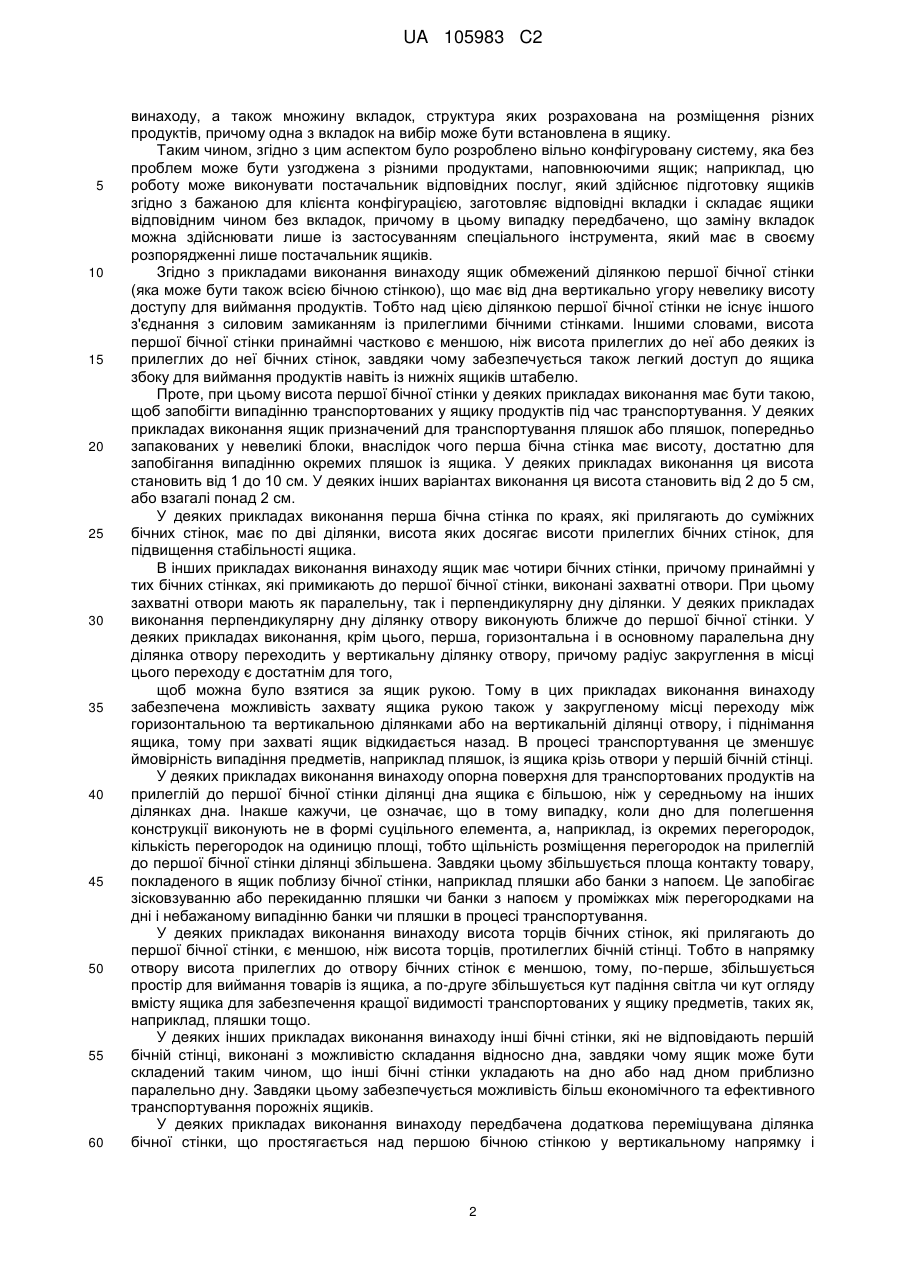

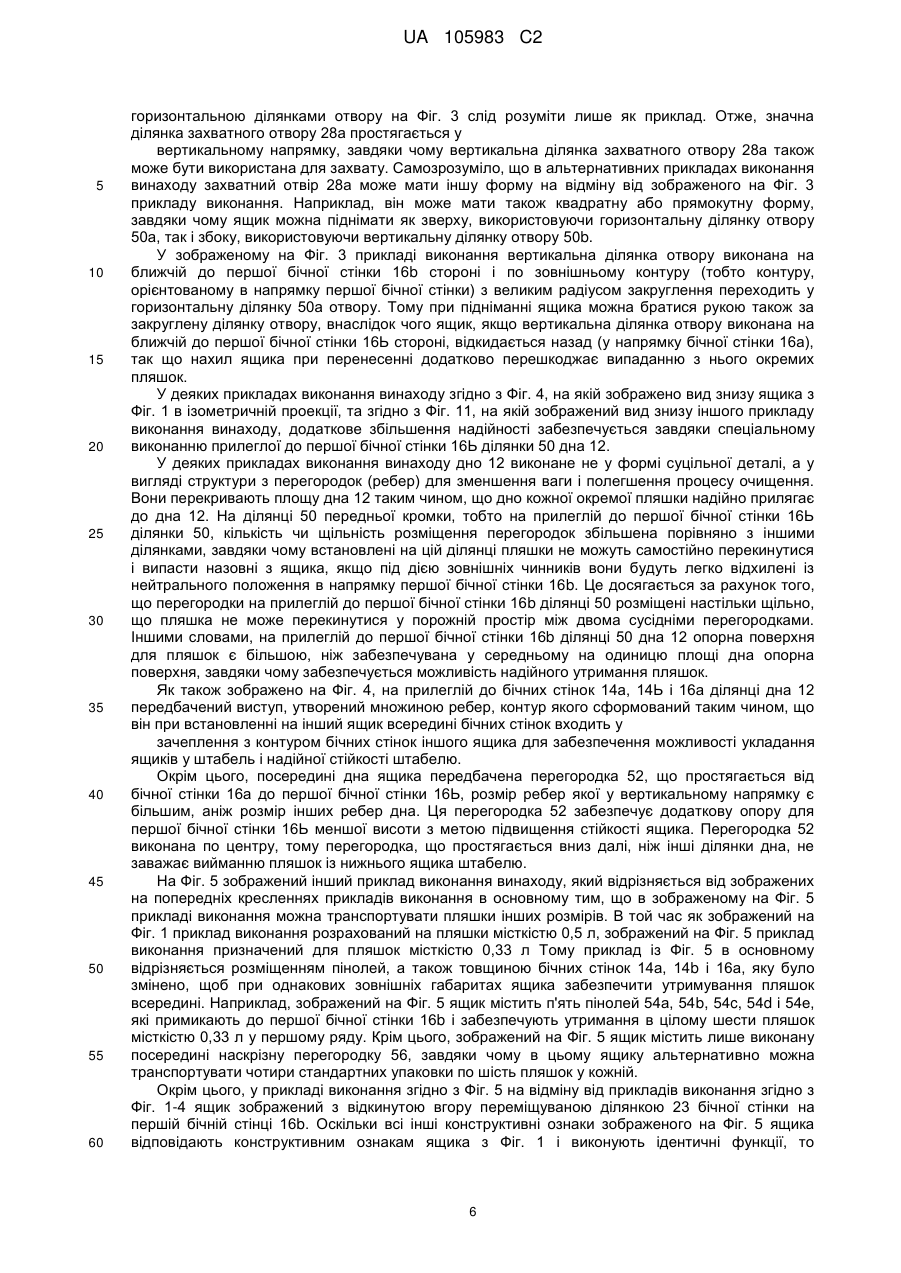

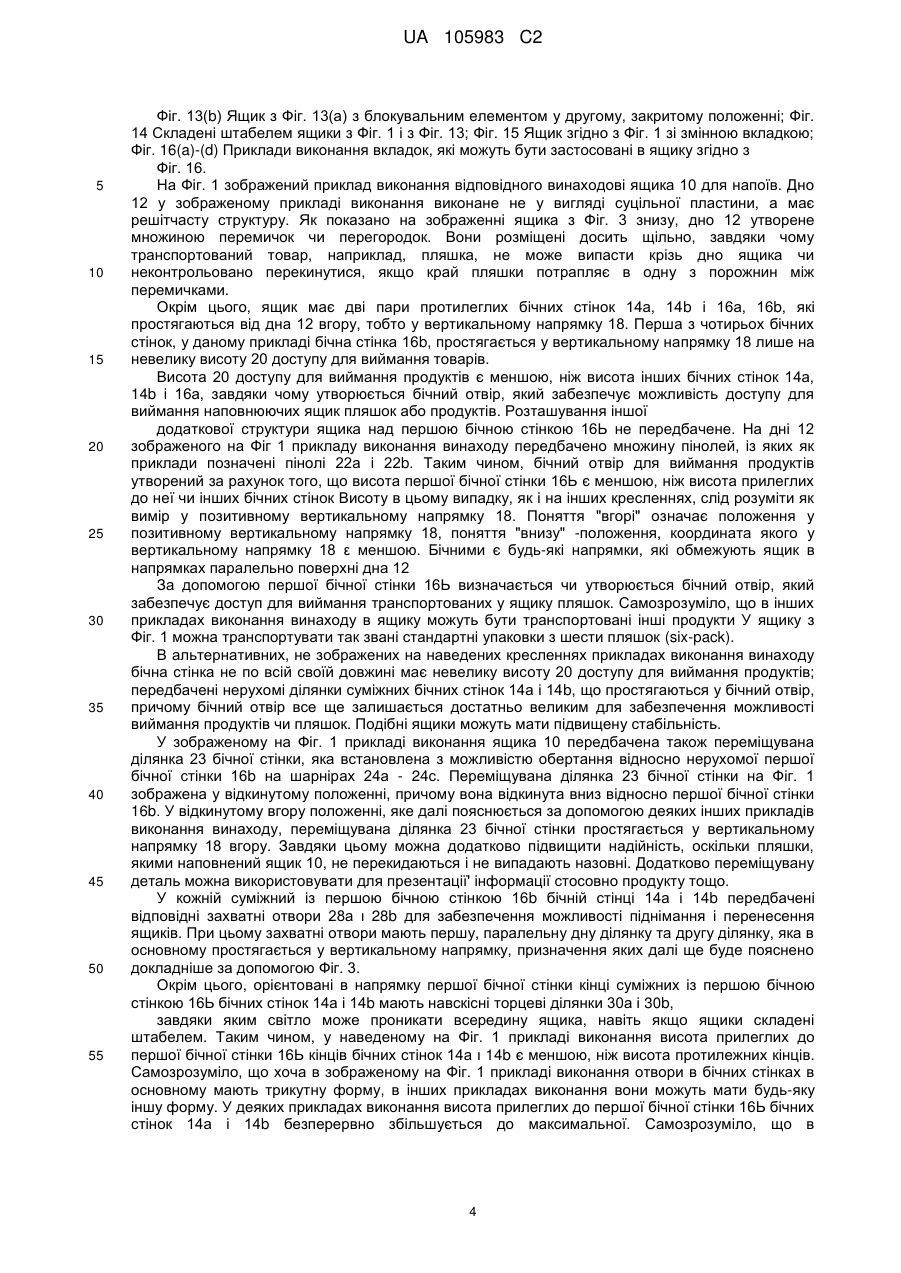

Реферат: Ящик містить дно (12) і принаймні дві пари протилеглих бічних стінок (14а, 14b, 16а, 16b), причому перша з бічних стінок (16b) принаймні частково простягається від дна (12) у вертикальному напрямку (18) вгору лише на висоту (20) доступу для виймання продуктів, яка є меншою, ніж висота однієї або кількох інших бічних стінок (14а, 14b, 16а), для визначення бічного отвору, розміри якого забезпечують доступ для виймання розміщених в ящику продуктів крізь бічний отвір. Ящик містить також вкладку (112) для розміщення на дні (12), причому виконання вкладки (112) залежить від продуктів, якими має бути наповнений ящик. UA 105983 C2 (12) UA 105983 C2 UA 105983 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується ящика для транспортування товарів, виконаного з можливістю презентації транспортованих у ньому товарів споживачам і полегшення доступу споживачів до товарів у цьому ящику. Різноманітні продукти транспортують у відкритих зверху ящиках. Наприклад, відомі різні форми ящиків, які застосовують у промисловості безалкогольних напоїв для транспортування пляшок із напоями або невеликих стандартних упаковок із шести пляшок (англ. six-pack) з виробництва у мережу роздрібної торгівлі. В мережі роздрібної торгівлі ящики в звичайному випадку укладають штабелями, внаслідок чого доступ до них може бути забезпечений лише згори, і тому діставати продукти з найнижчого в штабелі ящика можна лише після видалення всіх укладених на нього зверху ящиків. Такий підхід є надзвичайно незручним, до того ж потребує великих витрат сил і часу. Крім цього, такі ящики зазвичай призначені лише для транспортування товарів певного виду, наприклад пляшок, тому для транспортування інших товарів доводиться застосовувати інші ящики. Тому доцільним було б розроблення ящиків, які забезпечують можливість більш ефективного і простого доступу до транспортованих у них продуктів. Тому в деяких прикладах виконання винаходу передбачене дно і принаймні дві пари протилеглих бічних стінок, причому перша з бічних стінок виконана з можливістю виймання покладених у ящик продуктів. Для цього перша бічна стінка простягається вгору від дна у вертикальному напрямку принаймні частково на невелику висоту доступу до продуктів, яка є меншою, ніж висота однієї чи кількох інших бічних стінок. Завдяки відповідному вибору висоти доступу для виймання продуктів перша бічна стінка визначає такі розміри бічного отвору, які забезпечують можливість доступу для покладених у ящик продуктів крізь цей бічний отвір. Згідно з першим аспектом приклади виконання винаходу представляють ящик вищевказаної конструкції, який містить також блокувальний елемент, який простягається між двома протилеглими бічними стінками, що прилягають до першої бічної стінки, виконаний із можливістю переміщення між першим положенням і другим положенням, причому блокувальний елемент у першому положенні перебуває між протилеглими бічними стінками на відстані від першої бічної стінки, причому блокувальний елемент у другому положенні перекриває першу бічну стінку. Згідно з прикладами виконання блокувальний елемент містить скобу, яка простягається між протилеглими бічними стінками, і дві розміщені на протилеглих кінцях скоби стійки, причому перші кінці стійок розміщені на протилежних кінцях скоби, і причому другі кінці стійок закріплені з можливістю обертання на відповідних бічних стінках. У протилеглих бічних стінках і в першій бічній стінці можуть бути передбачені виїмки, виконані з можливістю приймання скоби і стійок, причому ці виїмки можуть бути виконані таким чином, що стійки і скоба при встановленому в перше чи в друге положення блокувальному елементі перебувають врівень із поверненою до першої бічної стінки поверхнею протилеглих бічних стінок чи із зовнішньою поверхнею однієї з бічних стінок. Може бути передбачений також фіксувальний елемент, який взаємодіє з блокувальним елементом для забезпечення надійного утримання блокувального елемента у першому чи другому положенні Для утворення фіксувального елемента стійки та/або скоба блокувального елемента можуть бути сформовані таким чином, щоб забезпечити можливість їх введення в зачеплення з ділянками протилеглих бічних стінок чи першої бічної стінки, причому згідно з прикладами виконання стійки та/або скоба для цього можуть бути оснащені одним або кількома фіксаторами для забезпечення взаємодії з відповідними ділянками бічних стінок для приймання фіксаторів. Встановлений у друге положення блокувальний елемент може перебувати на відстані від дна, яка відповідає третині, половині або двом третинам висоти протилеглих бічних стінок. Може бути сформований також блокувальний елемент, виконаний з можливістю встановлення в додаткове положення на відстані від першої бічної стінки, причому в цьому випадку стійки можуть мати телескопічну конструкцію для встановлення блокувального елемента на вибір у друге або додаткове положення. Згідно з іншим аспектом приклади виконання винаходу представляють ящик вищевказаного виду, який додатково містить вкладку для розміщення на дні ящика, причому конструкція цієї вкладки залежить від продуктів, якими має бути наповнений ящик. Згідно з прикладами виконання вкладка може бути виконана з можливістю рознімного з'єднання з дном та/або бічними стінками, переважно лише із застосуванням спеціального інструмента. Вкладка може бути виконана в формі пластини, і структура першої оберненої до дна поверхні вкладки може бути узгоджена зі структурою дна. Структура поверхні, протилеглої першій поверхні виконаної в формі пластини вкладки, відповідає продукту, яким наповнюють ящик. Вкладка може містити пінолі, поздовжні та поперечні перегородки та/або заглибини. У прикладах виконання описана також система, що включає ящик згідно з прикладами виконання 1 UA 105983 C2 5 10 15 20 25 30 35 40 45 50 55 60 винаходу, а також множину вкладок, структура яких розрахована на розміщення різних продуктів, причому одна з вкладок на вибір може бути встановлена в ящику. Таким чином, згідно з цим аспектом було розроблено вільно конфігуровану систему, яка без проблем може бути узгоджена з різними продуктами, наповнюючими ящик; наприклад, цю роботу може виконувати постачальник відповідних послуг, який здійснює підготовку ящиків згідно з бажаною для клієнта конфігурацією, заготовляє відповідні вкладки і складає ящики відповідним чином без вкладок, причому в цьому випадку передбачено, що заміну вкладок можна здійснювати лише із застосуванням спеціального інструмента, який має в своєму розпорядженні лише постачальник ящиків. Згідно з прикладами виконання винаходу ящик обмежений ділянкою першої бічної стінки (яка може бути також всією бічною стінкою), що має від дна вертикально угору невелику висоту доступу для виймання продуктів. Тобто над цією ділянкою першої бічної стінки не існує іншого з'єднання з силовим замиканням із прилеглими бічними стінками. Іншими словами, висота першої бічної стінки принаймні частково є меншою, ніж висота прилеглих до неї або деяких із прилеглих до неї бічних стінок, завдяки чому забезпечується також легкий доступ до ящика збоку для виймання продуктів навіть із нижніх ящиків штабелю. Проте, при цьому висота першої бічної стінки у деяких прикладах виконання має бути такою, щоб запобігти випадінню транспортованих у ящику продуктів під час транспортування. У деяких прикладах виконання ящик призначений для транспортування пляшок або пляшок, попередньо запакованих у невеликі блоки, внаслідок чого перша бічна стінка має висоту, достатню для запобігання випадінню окремих пляшок із ящика. У деяких прикладах виконання ця висота становить від 1 до 10 см. У деяких інших варіантах виконання ця висота становить від 2 до 5 см, або взагалі понад 2 см. У деяких прикладах виконання перша бічна стінка по краях, які прилягають до суміжних бічних стінок, має по дві ділянки, висота яких досягає висоти прилеглих бічних стінок, для підвищення стабільності ящика. В інших прикладах виконання винаходу ящик має чотири бічних стінки, причому принаймні у тих бічних стінках, які примикають до першої бічної стінки, виконані захватні отвори. При цьому захватні отвори мають як паралельну, так і перпендикулярну дну ділянки. У деяких прикладах виконання перпендикулярну дну ділянку отвору виконують ближче до першої бічної стінки. У деяких прикладах виконання, крім цього, перша, горизонтальна і в основному паралельна дну ділянка отвору переходить у вертикальну ділянку отвору, причому радіус закруглення в місці цього переходу є достатнім для того, щоб можна було взятися за ящик рукою. Тому в цих прикладах виконання винаходу забезпечена можливість захвату ящика рукою також у закругленому місці переходу між горизонтальною та вертикальною ділянками або на вертикальній ділянці отвору, і піднімання ящика, тому при захваті ящик відкидається назад. В процесі транспортування це зменшує ймовірність випадіння предметів, наприклад пляшок, із ящика крізь отвори у першій бічній стінці. У деяких прикладах виконання винаходу опорна поверхня для транспортованих продуктів на прилеглій до першої бічної стінки ділянці дна ящика є більшою, ніж у середньому на інших ділянках дна. Інакше кажучи, це означає, що в тому випадку, коли дно для полегшення конструкції виконують не в формі суцільного елемента, а, наприклад, із окремих перегородок, кількість перегородок на одиницю площі, тобто щільність розміщення перегородок на прилеглій до першої бічної стінки ділянці збільшена. Завдяки цьому збільшується площа контакту товару, покладеного в ящик поблизу бічної стінки, наприклад пляшки або банки з напоєм. Це запобігає зісковзуванню або перекиданню пляшки чи банки з напоєм у проміжках між перегородками на дні і небажаному випадінню банки чи пляшки в процесі транспортування. У деяких прикладах виконання винаходу висота торців бічних стінок, які прилягають до першої бічної стінки, є меншою, ніж висота торців, протилеглих бічній стінці. Тобто в напрямку отвору висота прилеглих до отвору бічних стінок є меншою, тому, по-перше, збільшується простір для виймання товарів із ящика, а по-друге збільшується кут падіння світла чи кут огляду вмісту ящика для забезпечення кращої видимості транспортованих у ящику предметів, таких як, наприклад, пляшки тощо. У деяких інших прикладах виконання винаходу інші бічні стінки, які не відповідають першій бічній стінці, виконані з можливістю складання відносно дна, завдяки чому ящик може бути складений таким чином, що інші бічні стінки укладають на дно або над дном приблизно паралельно дну. Завдяки цьому забезпечується можливість більш економічного та ефективного транспортування порожніх ящиків. У деяких прикладах виконання винаходу передбачена додаткова переміщувана ділянка бічної стінки, що простягається над першою бічною стінкою у вертикальному напрямку і 2 UA 105983 C2 5 10 15 20 25 30 35 40 45 50 55 виконана з можливістю виймання або відкидання. Перевага такого прикладу виконання винаходу може полягати в тому, що відкинута вгору переміщувана ділянка бічної стінки додатково збільшує стабільність та надійність конструкції, завдяки чому товари або продукти не можуть випадати з ящика. Крім цього, відкинуту вгору чи вниз переміщувану ділянку бічної стінки можна використовувати для презентації інформації щодо продукту тощо. У деяких прикладах виконання винаходу переміщувана ділянка бічної стінки виконана у вигляді решітки або утворена множиною перегородок, завдяки чому забезпечується можливість очищення ящика шляхом струминної обробки під високим тиском без спеціального або непередбачуваного, спричиненого дією високого тиску, відокремлення переміщуваної ділянки бічної стінки від ящика. У деяких прикладах виконання винаходу додатково передбачене обклеювання або ламінування внутрішньої поверхні інших бічних стінок плівкою, що містить інформацію стосовно продукту, яку легко зчитувати ззовні. У деяких інших прикладах виконання винаходу передбачено використання світлої плівки, внаслідок чого завдяки відбиттю світла забезпечується можливість кращого огляду транспортованих у ящику предметів чи пляшок. У деяких інших прикладах виконання винаходу інші три бічних стінки, які не відповідають найнижчій стінці, мають однакову висоту, завдяки чому ящики можна складати штабелем один на інший, причому дно одного ящика спирається на три інші бічні стінки нижнього ящика в штабелі. Для цього як у дні, так і у верхніх торцях інших бічних стінок можуть бути передбачені спеціальні виїмки чи контури, в які із зачепленням входять взаємодіючі з ними виїмки чи контури дна інших бічних стінок для забезпечення можливості укладання ящиків у стабільний штабель. У деяких прикладах виконання відповідних винаходові ящиків, які є придатними для зберігання чи транспортування і презентації пляшок або банок із напоями, на дні передбачено множину пінолей, які простягаються у вертикальному напрямку вгору від дна. Пінолями є розміщені на дні тривимірні об'єкти, які сформовані таким чином, що їх зовнішні обмежувальні поверхні забезпечують утримання або фіксацію пляшок для ефективного запобігання випадінню пляшок. У деяких прикладах виконання винаходу висота пінолей у вертикальному напрямку є невеликою, завдяки чому вони можуть бути також називані укороченими пінолями. Висоту і зовнішню форму деяких пінолей вибирають такими, що вони в комбінації з першою бічною стінкою запобігають випадінню пляшок крізь бічний отвір. Для забезпечення можливості виймання пляшок із ящика у деяких прикладах виконання винаходу висота пінолей у найвищій точці не перевищує висоту першої бічної стінки. У деяких прикладах виконання винаходу передбачена можливість зміни висоти зовнішніх обмежувальних поверхонь пінолей для їх якнайкращого узгодження з конкретними задачами Для забезпечення можливості нахиляння пляшок у напрямку першої бічної стінки для їх виймання з ящика і, попри це, збереження високої стабільності, висота пінолей у напрямку паралельно бічній стінці є меншою, ніж у напрямку першої бічної стінки, що дозволяє нахиляти пляшки паралельно першій бічній стінці, але утруднює їх нахилення у перпендикулярному напрямку і забезпечує надійне утримання пляшок у ящику. Переважні форми виконання винаходу далі пояснюються докладніше за допомогою креслень. На них зображено: Фіг. 1 Приклад виконання ящика для транспортування пляшок; Фіг. 2 Приклад виконання ящика з Фіг. 1, заповненого стандартними упаковками з шести пляшок (six-pack); Фіг. 3 Складені штабелем заповнені ящики згідно з прикладом виконання з Фіг. 1; Фіг. 4 Приклад виконання ящика з Фіг. 1, вид знизу; Фіг. 5 Інший приклад виконання відповідного винаходові ящика; Фіг. 6 Інший приклад виконання відповідного винаходові ящика з відкидними бічними стінками; Фіг. 7 Приклад виконання ящика з Фіг. 6 у частково складеному стані; Фіг. 8 Приклад виконання ящика з Фіг. 6 у повністю складеному стані; Фіг. 9 Приклад виконання ящика з Фіг. 6, заповненого пляшками; Фіг. 10 Приклад виконання ящика з Фіг. 6, заповненого стандартними упаковками з шести пляшок (six-pack); Фіг 11 Вид зверху прикладу виконання ящика з Фіг. 6; Фіг. 12 Окремий вид пінолей, застосовуваних у деяких формах виконання винаходу; Фіг. 13(а) Ящик згідно з Фіг. 1 із блокувальним елементом згідно з прикладом виконання винаходу у першому, відкритому положенні; 3 UA 105983 C2 5 10 15 20 25 30 35 40 45 50 55 Фіг. 13(b) Ящик з Фіг. 13(а) з блокувальним елементом у другому, закритому положенні; Фіг. 14 Складені штабелем ящики з Фіг. 1 і з Фіг. 13; Фіг. 15 Ящик згідно з Фіг. 1 зі змінною вкладкою; Фіг. 16(a)-(d) Приклади виконання вкладок, які можуть бути застосовані в ящику згідно з Фіг. 16. На Фіг. 1 зображений приклад виконання відповідного винаходові ящика 10 для напоїв. Дно 12 у зображеному прикладі виконання виконане не у вигляді суцільної пластини, а має решітчасту структуру. Як показано на зображенні ящика з Фіг. 3 знизу, дно 12 утворене множиною перемичок чи перегородок. Вони розміщені досить щільно, завдяки чому транспортований товар, наприклад, пляшка, не може випасти крізь дно ящика чи неконтрольовано перекинутися, якщо край пляшки потрапляє в одну з порожнин між перемичками. Окрім цього, ящик має дві пари протилеглих бічних стінок 14а, 14b і 16а, 16b, які простягаються від дна 12 вгору, тобто у вертикальному напрямку 18. Перша з чотирьох бічних стінок, у даному прикладі бічна стінка 16b, простягається у вертикальному напрямку 18 лише на невелику висоту 20 доступу для виймання товарів. Висота 20 доступу для виймання продуктів є меншою, ніж висота інших бічних стінок 14а, 14b і 16а, завдяки чому утворюється бічний отвір, який забезпечує можливість доступу для виймання наповнюючих ящик пляшок або продуктів. Розташування іншої додаткової структури ящика над першою бічною стінкою 16Ь не передбачене. На дні 12 зображеного на Фіг 1 прикладу виконання винаходу передбачено множину пінолей, із яких як приклади позначені пінолі 22а і 22b. Таким чином, бічний отвір для виймання продуктів утворений за рахунок того, що висота першої бічної стінки 16Ь є меншою, ніж висота прилеглих до неї чи інших бічних стінок Висоту в цьому випадку, як і на інших кресленнях, слід розуміти як вимір у позитивному вертикальному напрямку 18. Поняття "вгорі" означає положення у позитивному вертикальному напрямку 18, поняття "внизу" -положення, координата якого у вертикальному напрямку 18 ε меншою. Бічними є будь-які напрямки, які обмежують ящик в напрямках паралельно поверхні дна 12 За допомогою першої бічної стінки 16Ь визначається чи утворюється бічний отвір, який забезпечує доступ для виймання транспортованих у ящику пляшок. Самозрозуміло, що в інших прикладах виконання винаходу в ящику можуть бути транспортовані інші продукти У ящику з Фіг. 1 можна транспортувати так звані стандартні упаковки з шести пляшок (six-pack). В альтернативних, не зображених на наведених кресленнях прикладах виконання винаходу бічна стінка не по всій своїй довжині має невелику висоту 20 доступу для виймання продуктів; передбачені нерухомі ділянки суміжних бічних стінок 14а і 14b, що простягаються у бічний отвір, причому бічний отвір все ще залишається достатньо великим для забезпечення можливості виймання продуктів чи пляшок. Подібні ящики можуть мати підвищену стабільність. У зображеному на Фіг. 1 прикладі виконання ящика 10 передбачена також переміщувана ділянка 23 бічної стінки, яка встановлена з можливістю обертання відносно нерухомої першої бічної стінки 16b на шарнірах 24а - 24с. Переміщувана ділянка 23 бічної стінки на Фіг. 1 зображена у відкинутому положенні, причому вона відкинута вниз відносно першої бічної стінки 16b. У відкинутому вгору положенні, яке далі пояснюється за допомогою деяких інших прикладів виконання винаходу, переміщувана ділянка 23 бічної стінки простягається у вертикальному напрямку 18 вгору. Завдяки цьому можна додатково підвищити надійність, оскільки пляшки, якими наповнений ящик 10, не перекидаються і не випадають назовні. Додатково переміщувану деталь можна використовувати для презентації' інформації стосовно продукту тощо. У кожній суміжний із першою бічною стінкою 16b бічній стінці 14а і 14b передбачені відповідні захватні отвори 28а ι 28b для забезпечення можливості піднімання і перенесення ящиків. При цьому захватні отвори мають першу, паралельну дну ділянку та другу ділянку, яка в основному простягається у вертикальному напрямку, призначення яких далі ще буде пояснено докладніше за допомогою Фіг. 3. Окрім цього, орієнтовані в напрямку першої бічної стінки кінці суміжних із першою бічною стінкою 16Ь бічних стінок 14а і 14b мають навскісні торцеві ділянки 30а і 30b, завдяки яким світло може проникати всередину ящика, навіть якщо ящики складені штабелем. Таким чином, у наведеному на Фіг. 1 прикладі виконання висота прилеглих до першої бічної стінки 16Ь кінців бічних стінок 14а ι 14b є меншою, ніж висота протилежних кінців. Самозрозуміло, що хоча в зображеному на Фіг. 1 прикладі виконання отвори в бічних стінках в основному мають трикутну форму, в інших прикладах виконання вони можуть мати будь-яку іншу форму. У деяких прикладах виконання висота прилеглих до першої бічної стінки 16Ь бічних стінок 14а і 14b безперервно збільшується до максимальної. Самозрозуміло, що в 4 UA 105983 C2 5 10 15 20 25 30 35 40 45 50 55 60 альтернативних прикладах виконання збільшення висоти може бути також ступінчастим або стрибкоподібним. Зображений на Фіг. 1 ящик є придатним для штабелювання, тобто контури верхніх країв бічних стінок 14а, 14b ι 16а сформовані таким чином, що вони входять в зачеплення з контуром чи структурою дна іншого, встановлюваного на нього зверху ящика (див., наприклад, Фіг 3), що дозволяє складати ящики штабелем. Попри це утворений першою бічною стінкою 16b бічний отвір дозволяє виймати пляшки або упаковки пляшок, такі як стандартні упаковки з шести пляшок, навіть із середини складених штабелем ящиків. У деяких прикладах виконання винаходу орієнтовані всередину поверхні бічних стінок 14а, 14Ь і 16а покриті світлою фарбою, завдяки чому зовні в потоці світла, що проникає крізь отвори 30а і 30b, краще видно пляшки всередині ящика. В альтернативних прикладах виконання винаходу ці поверхні обклеєні інструкціями з користування продуктами або рекламою Зображений на Фіг. 1 приклад виконання винаходу містить також принаймні на одній із бічних стінок (у зображеному випадку на бічній стінці 14b) множину орієнтованих вертикально, виступаючих від бічної поверхні всередину ящика ребер 32а - 32d, які запобігають контакту всієї бічної поверхні пляшок, утримуваних всередині ящика пінолями, з бічною стінкою та забруднення великої площі її поверхні. У зображеному на Фіг. 1 прикладі виконання ребра 32а 32d розміщені таким чином, що пляшки своєю найвіддаленішою зовнішньою поверхнею прилягають до ребер 32а – 32b на зовнішній стінці. Це дозволяє запобігти забрудненню пляшками великої площі внутрішніх поверхонь бічних стінок, оскільки вони дотикаються лише ребер. На Фіг. 2 зображений приклад виконання ящика 10 з Фіг. 1, заповненого трьома стандартними упаковками по шість пляшок у кожній. Кожна зі стандартних упаковок 40а, 40b ι 40с містить шість не зображених на кресленні для спрощення окремих пляшок. Ці стандартні упаковки з шести пляшок при цьому додатково до пінолей, які входять в зачеплення з відкритими знизу для цього стандартними упаковками, утримуються ребрами 42а і 42Ь, котрі, як зображено на Фіг. 1, розміщені на дні 12 ящика 10. Як пояснює Фіг 3, на якій зображено два встановлених один на інший штабелем ящики 10 і 10а, продукти чи пляшки можна виймати також із нижнього ящика штабеля. Самозрозуміло, що це стосується також стандартних упаковок 40а, 40b і 40с з шести пляшок, якщо їх транспортують чи презентують у ящиках замість окремих пляшок. Якзображено на Фіг. 2 і 3, зображена на Фіг. 1 спеціальна форма виконання ящика є універсальною для транспортування пляшок, оскільки у такому ящику можна транспортувати, по-перше, стандартні упаковки з шести пляшок, а по-друге - окремі пляшки. Це випливає із зображеного на Фіг. 1 розміщення пінолей 22а і 22b, а також ребер 42а і 42b. Самозрозуміло, що в інших прикладах виконання ящика 10 розміщення пінолей може бути іншим. Наприклад, у деяких формах виконання можна повністю відмовитися від ребер і замість цього використовувати лише пінолі. Проте, в зображеній на Фіг. 1 формі виконання можливими є обидва варіанти, оскільки кожна окрема пляшка, яку встановлюють на одне з вільних місць між пінолями та/або ребрами, в кожному з чотирьох напрямків підтримується або бічною стінкою ребра, піноллю або однією з бічних стінок 14а, 14b, 16а або 16b ящика, завдяки чому забезпечується її надійна фіксація при транспортуванні. Як зображено на Фіг. 3, завдяки можливості укладання ящиків штабелем, а також можливості виймання продуктів із ящиків збоку, яка забезпечується за допомогою першої бічної стінки 16Ь, створюються умови для презентації різних продуктів для продажу в ящиках, укладених штабелем один на інший. При цьому бічна стінка 16b у взаємодії з пінолями запобігає перекиданню і випадінню пляшок із ящика 10 в процесі транспортування, оскільки розміри бічної стінки 16b є такими, що вона в процесі транспортування запобігає перекиданню і випадінню пляшок із ящика. Проте, при цьому вона залишається достатньо низькою, щоб пляшки можна було виймати з ящика у напрямку вперед, навіть якщо на ящик 10 зверху встановлений інший ящик 10а. Для цього згідно з деякими прикладами виконання пляшки спочатку трохи піднімають, а потім нахиляють вперед і виймають із ящика. У деяких прикладах виконання це забезпечується завдяки особливому виконанню пінолей, що докладніше пояснюється далі в описі до Фіг. 12. На Фіг. 3 наочно пояснюється інша особливість деяких прикладів виконання винаходу, а саме особливе виконання захватних отворів 28а і 28b. Захватний отвір має криволінійний контур і простягається як по вертикалі, так і по горизонталі. Іншими словами, захватний отвір 28а має першу, паралельну дну 12 ділянку 50а і другу ділянку 50b, яка в основному простягається у вертикальному напрямку 18. При цьому розмежування між вертикальною і 5 UA 105983 C2 5 10 15 20 25 30 35 40 45 50 55 60 горизонтальною ділянками отвору на Фіг. 3 слід розуміти лише як приклад. Отже, значна ділянка захватного отвору 28а простягається у вертикальному напрямку, завдяки чому вертикальна ділянка захватного отвору 28а також може бути використана для захвату. Самозрозуміло, що в альтернативних прикладах виконання винаходу захватний отвір 28а може мати іншу форму на відміну від зображеного на Фіг. 3 прикладу виконання. Наприклад, він може мати також квадратну або прямокутну форму, завдяки чому ящик можна піднімати як зверху, використовуючи горизонтальну ділянку отвору 50а, так і збоку, використовуючи вертикальну ділянку отвору 50b. У зображеному на Фіг. 3 прикладі виконання вертикальна ділянка отвору виконана на ближчій до першої бічної стінки 16b стороні і по зовнішньому контуру (тобто контуру, орієнтованому в напрямку першої бічної стінки) з великим радіусом закруглення переходить у горизонтальну ділянку 50а отвору. Тому при підніманні ящика можна братися рукою також за закруглену ділянку отвору, внаслідок чого ящик, якщо вертикальна ділянка отвору виконана на ближчій до першої бічної стінки 16Ь стороні, відкидається назад (у напрямку бічної стінки 16а), так що нахил ящика при перенесенні додатково перешкоджає випаданню з нього окремих пляшок. У деяких прикладах виконання винаходу згідно з Фіг. 4, на якій зображено вид знизу ящика з Фіг. 1 в ізометричній проекції, та згідно з Фіг. 11, на якій зображений вид знизу іншого прикладу виконання винаходу, додаткове збільшення надійності забезпечується завдяки спеціальному виконанню прилеглої до першої бічної стінки 16Ь ділянки 50 дна 12. У деяких прикладах виконання винаходу дно 12 виконане не у формі суцільної деталі, а у вигляді структури з перегородок (ребер) для зменшення ваги і полегшення процесу очищення. Вони перекривають площу дна 12 таким чином, що дно кожної окремої пляшки надійно прилягає до дна 12. На ділянці 50 передньої кромки, тобто на прилеглій до першої бічної стінки 16Ь ділянки 50, кількість чи щільність розміщення перегородок збільшена порівняно з іншими ділянками, завдяки чому встановлені на цій ділянці пляшки не можуть самостійно перекинутися і випасти назовні з ящика, якщо під дією зовнішніх чинників вони будуть легко відхилені із нейтрального положення в напрямку першої бічної стінки 16b. Це досягається за рахунок того, що перегородки на прилеглій до першої бічної стінки 16b ділянці 50 розміщені настільки щільно, що пляшка не може перекинутися у порожній простір між двома сусідніми перегородками. Іншими словами, на прилеглій до першої бічної стінки 16b ділянці 50 дна 12 опорна поверхня для пляшок є більшою, ніж забезпечувана у середньому на одиницю площі дна опорна поверхня, завдяки чому забезпечується можливість надійного утримання пляшок. Як також зображено на Фіг. 4, на прилеглій до бічних стінок 14а, 14Ь і 16а ділянці дна 12 передбачений виступ, утворений множиною ребер, контур якого сформований таким чином, що він при встановленні на інший ящик всередині бічних стінок входить у зачеплення з контуром бічних стінок іншого ящика для забезпечення можливості укладання ящиків у штабель і надійної стійкості штабелю. Окрім цього, посередині дна ящика передбачена перегородка 52, що простягається від бічної стінки 16а до першої бічної стінки 16Ь, розмір ребер якої у вертикальному напрямку є більшим, аніж розмір інших ребер дна. Ця перегородка 52 забезпечує додаткову опору для першої бічної стінки 16Ь меншої висоти з метою підвищення стійкості ящика. Перегородка 52 виконана по центру, тому перегородка, що простягається вниз далі, ніж інші ділянки дна, не заважає вийманню пляшок із нижнього ящика штабелю. На Фіг. 5 зображений інший приклад виконання винаходу, який відрізняється від зображених на попередніх кресленнях прикладів виконання в основному тим, що в зображеному на Фіг. 5 прикладі виконання можна транспортувати пляшки інших розмірів. В той час як зображений на Фіг. 1 приклад виконання розрахований на пляшки місткістю 0,5 л, зображений на Фіг. 5 приклад виконання призначений для пляшок місткістю 0,33 л Тому приклад із Фіг. 5 в основному відрізняється розміщенням пінолей, а також товщиною бічних стінок 14а, 14b і 16а, яку було змінено, щоб при однакових зовнішніх габаритах ящика забезпечити утримування пляшок всередині. Наприклад, зображений на Фіг. 5 ящик містить п'ять пінолей 54а, 54b, 54c, 54d і 54е, які примикають до першої бічної стінки 16b і забезпечують утримання в цілому шести пляшок місткістю 0,33 л у першому ряду. Крім цього, зображений на Фіг. 5 ящик містить лише виконану посередині наскрізну перегородку 56, завдяки чому в цьому ящику альтернативно можна транспортувати чотири стандартних упаковки по шість пляшок у кожній. Окрім цього, у прикладі виконання згідно з Фіг. 5 на відміну від прикладів виконання згідно з Фіг. 1-4 ящик зображений з відкинутою вгору переміщуваною ділянкою 23 бічної стінки на першій бічній стінці 16b. Оскільки всі інші конструктивні ознаки зображеного на Фіг. 5 ящика відповідають конструктивним ознакам ящика з Фіг. 1 і виконують ідентичні функції, то 6 UA 105983 C2 5 10 15 20 25 30 35 40 45 50 55 60 компоненти, що збігаються з компонентами на Фіг. 1, повторно не описані. На доповнення слід зауважити, що в бічній стінці 16а, яка є протилеглою першій бічній стінці 16Ь, у зображеному на Фіг. 5 ящику, як і в ящику, зображеному на Фіг. 1, передбачений принаймні один отвір 58, який простягається крізь бічну стінку 16а, для забезпечення можливості закріплення або підвішування ящика на стіні чи стелажі тощо. Для підвищення надійності закріплення у кожному із зображених на Фіг. 1 і 5 прикладів виконання додатково передбачений необов'язковий другий отвір 60. Зображений на Фіг. 6 приклад виконання винаходу також розроблений для транспортування 24 пляшок місткістю 0,33 л кожна і при цьому в багатьох елементах відповідає зображеному на Фіг. 5 прикладу виконання. Проте, в прикладі виконання згідно з фіг 5 бічні стінки 14а, 14Ь і 16а чи принаймні частини бічних стінок 14а, 14b і 16а з'єднані з дном за допомогою шарнірів із можливістю складання. При цьому можливість складання полягає в тому, що вони відкидаються в напрямку дна і в складеному стані в основному орієнтовані паралельні дну, як зображено на Фіг. 7 для бічної стінки 16а, яка в складеному стані орієнтована паралельно поверхні дна 12. На Фіг. 8 зображені всі бічні стінки 14а, 14Ь ι 16а в складеному стані, тому зрозуміло, що ящики в складеному стані можна зручно транспортувати назад на броварню чи до фасувального пристрою, причому вони не потребують багато місця для розміщення. Завдяки цьому можна значно зменшити транспортні витрати. Хоча на Фіг. 6-8 відкидні бічні стінки 14а, 14b і 16а зображені лише для одного ящика, призначеного для транспортування 24 пляшок місткістю 0,33 л кожна, самозрозуміло, що зображений на Фіг. 1 ящик також може бути оснащений відкидними стінками для розміщення пляшок місткістю 0,5 л. Спільним для всіх наведених тут прикладів виконання винаходу є те, що ознаки, описані чи зображені для окремих прикладів виконання, можна будь-яким чином комбінувати між собою для одержання інших, альтернативних прикладів виконання відповідних винаходу ящиків. На Фіг. 9 зображений приклад виконання ящика з Фіг. 5, який заповнений 24 пляшками. Аналогічно Фіг. 5 в цьому випадку переміщувана ділянка 23 бічної стінки зображена у відкинутому вгору положенні для додаткової фіксації пляшок у першому ряду або для розміщення маркірування продуктів для транспортування на зовнішній стороні переміщуваної ділянки 23, які не призначені для презентації товарів. На Фіг. 10 зображений приклад виконання винаходу з Фіг. 5 з альтернативною формою заповнення, а саме чотирма стандартними упаковками 70а, 70b, 70с і 70d по шість пляшок у кожній. Насамкінець на Фіг. 11 зображений вид зверху прикладу виконання винаходу з Фіг. 5, причому показано, що піноль 54с має іншу геометричну форму, ніж пінолі 54а, 54Ь, 54d і 54е для забезпечення можливості встановлення стандартних упаковок із шести пляшок. Проте, самозрозуміло, що в альтернативних прикладах виконання середня піноль 54с може мати таку саму геометричну форму, що й інші пінолі, тобто, наприклад, таку, як піноль 54а. Також будь-які інші пінолі можуть мати форму пінолі 54с. Як зображено на виді зверху згідно з Фіг. 11, у ящиків, розрахованих на 24 пляшки з напоями, опорна поверхня прилеглої до першої бічної стінки 16 ділянки 50 дна 12 є більшою, ніж середня опорна поверхня всього дна, для запобігання небажаному перевертанню і випадінню пляшок із ящика. На Фіг. 12 наведене збільшене зображення пінолей 54а - 54с, на якому видно їх особливу форму, яка у взаємодії з першою бічною стінкою 16b дозволяє як надійно утримувати пляшки, так і виймати їх в напрямку вперед. Для забезпечення цієї можливості деякі приклади виконання пінолей мають зовнішню поверхню, висота якої у вертикальному напрямку 18 не є сталою. Зовнішня обмежувальна поверхня пінолі 54а зображена як заштрихована площа 70, отже це є та поверхня чи ті елементи поверхні, які обмежують піноль збоку, тобто в усіх напрямках перпендикулярно вертикальному напрямку 18. Висота зовнішньої обмежувальної поверхні 70 є неоднаковою на різних ділянках, як вже було сказано вище. При цьому висота першої ділянки 75 бічної поверхні пінолі, паралельної першій бічній стінці 16b і забезпечуючої фіскацію пляшки в напрямку назад (у напрямку 72 в сторону від першої бічної стінки 16Ь), є меншою, ніж висота другої ділянки 76 бічної поверхні, яка забезпечує фіксацію пляшки від перекидання в напрямку 74 паралельно першій бічній стінці 16b. Отже, у зображеної на Фіг. 12 пінолі 54а, яка має в основному ромбоподібний поперечний переріз, одна вершина якого орієнтована в напрямку першої бічної стінки 16b, виконання функції запобігання перекиданню назад забезпечується за допомогою першої ділянки 75 обмежувальної поверхні, яка обмежує піноль в основному в напрямку паралельно першій бічній 7 UA 105983 C2 5 10 15 20 25 30 35 40 45 50 55 60 стінці 16b. Друга ділянка 76 обмежуючої поверхні, що обмежує піноль 54b у напрямку першої бічної стінки 16b, запобігає перекиданню пляшок паралельно першій бічній стінці 16Ь. Перша ділянка 75 бічної поверхні є нижчою, ніж друга ділянка 76 бічної поверхні, щоб забезпечити можливість нахиляння пляшок в напрямку вперед для виймання їх із ящика без їх піднімання на таку висоту, щоб вони натикалися на дно іншого ящика, встановленого на ящик, із якого необхідно виймати пляшки. На відміну від цього друга ділянка 76 обмежувальної поверхні запобігає перекиданню в напрямку паралельно першій бічній стінці 16b і тому може бути вищою для підвищення стійкості. Взагалі як пінолі 54а і 54b, так і піноль 54с забезпечують максимальну стійкість і одночасно дозволяють виймати пляшки із нахилом в напрямку вперед, оскільки пінолі в напрямку паралельно бічній стінці мають меншу висоту, ніж у напрямку перпендикулярно бічній стінці. Окрім цього, зовнішні обмежувальні поверхні пінолей на Фіг. 12 між вершинами мають в основному ромбоподібну форму з увігнутими всередину сторонами, причому радіус вигину в основному відповідає діаметру пляшки для додаткового підвищення надійності утримання пляшки. За допомогою Фіг. 13 і 14 далі пояснюється інший аспект винаходу, згідно з яким ящик, як вже було описано із посиланням на Фіг. 1-12, містить додатковий, блокувальний елемент, який, наприклад, забезпечуєзахист при транспортуванні На Фіг. 13 зображений ящик, який в основному відповідає ящику з Фіг. 1, тому різні вже описані елементи з Фіг. 1 повторно не описані. Як зображено на кресленні, ящик згідно з Фіг. 13(а) містить блокувальний елемент 100, вміщуючий скобу 102, що має два протилежних кінці. На першому кінці 102а скоби 102 розміщена перша стійка 104, а на другому кінці 102b скоби 102 розміщена друга стійка 106. Відвернуті від скоби 102 кінці 104а і 106а стійок 104, 106 встановлені з можливістю обертання на протилеглих бічних або торцевих поверхнях 14а і 14b Ha Фіг. 13(а) блокувальний елемент 100 чи елемент для захисту при транспортуванні зображений у проміжному положенні між першим і другим положеннями. На Фіг. 13(Ь) зображений той самий ящик, що й на Фіг. 13(а), проте тепер блокувальний елемент 100 встановлений у перше положення, в якому скоба 102 простягається між бічними стінками 14а і 14b, причому перебуває на відстані від нижньої бічної стінки 16Ь. У зображеному на фіг 13(b) прикладі виконання скоба 102 перебуває на рівні половини висоти бічних стінок 14а ι 14b, причому, проте, винахід не обмежений цим прикладом. Навпаки, скоба 102 залежно від конкретної ситуації може займати вище або нижче положення. Стійки 104 і 106 виконані і обперті таким чином, що при відкиданні скоби 102 із зображеного на Фіг. 13(а) положення в зображене на Фіг. 13(b) положення скоба 102 встановлюється на бажаній відстані від нижньої, нижчої бічної стінки 16b Як зображено на Фіг. 13(b), бічні стінки 14а ι 14b чи обернені до нижчої бічної стінки 16b поверхні цих двох торців структуровані для введення у них стійок 104 ι 106, а також ділянки, на якій скоба 102 сполучена зі стійками 104 і 106, тобто протилежних кінців 102а і 102b скоби 102, у виїмки або заглибини, а саме таким чином, що утворюється суцільна передня поверхня. На Фіг. 14 зображений ящик з Фіг. 1, на який зверху в штабель встановлений ящик із Фіг. 13, проте, зображена така ситуація, в якій скоба 102 встановлена в друге положення і перекриває нижчу бічну стінку 14b. Як зображено на кресленні, нижча бічна стінка 16b також структурована за рахунок виїмок або заглибин для приймання скоби 102 у зображеному на Фіг 14 другому положенні, завдяки чому утворюється суцільна передня поверхня бічної стінки 16b. Як також зображено на Фіг. 13(b) і 14, протилежні кінці 102а і 102b скоби 102 сформовані таким чином, що вони в першому положенні, зображеному на Фіг. 13(b), охоплюють відповідну бічну стінку 14а і 14b для забезпечення фіксації і надійного позиціювання скоби 102. Аналогічно у зображеному на Фіг. 14 положенні надійне позиціювання скоби 102 забезпечується завдяки тому, що відповідні зачіпні елементи, які сформовані в нижчій стінці, входять у зачеплення зі скобою 102. Перевага цього аспекту винаходу полягає в тому, що тепер передбачений додатковий елемент для захисту при транспортуванні, який в процесі транспортування перебуває у зображеному на Фіг. 13(b) положенні і завдяки цьому може запобігати переміщенню розміщених у ящику продуктів у напрямку отвору; іншими словами, він утворює додатковий бар'єр проти випадіння продуктів. Скоба з'єднана з бічними або торцевими поверхнями ящика з можливістю обертання і переміщення із зображеного на Фіг. 13(b) закритого положення у відкрите положення, завдяки чому забезпечується можливість вільного доступу до розміщених у ящику продуктів. Винахід не обмежується описаними за допомогою Фіг. 13 і 14 прикладами; навпаки, замість встановлення скоби 102 на рівні половини висоти торцевих стінок може бути вибране інше 8 UA 105983 C2 5 10 15 20 25 30 35 40 45 50 55 60 позиціювання, наприклад, вибрана відстань від нижчої стінки 16b може становити до третини висоти бічних стінок або до двох третин висоти бічних стінок. Крім цього згідно з одним із прикладів виконання винаходу може бути передбачена телескопічна конструкція стійок 104 і 106 для забезпечення можливості встановлення скоби 102, виходячи із ситуації згідно з Фіг. 14, на різній висоті вздовж висоти бічних стінок, завдяки чому можна плавно регулювати висоту встановлення блокувального елемента 102 залежно від розміщених у ящику продуктів. За допомогою Фіг. 15 і 16 далі описаний інший аспект винаходу, причому, проте, зображений на Фіг. 15 ящик, який вже був описаний із посиланням на Фіг. 1, відрізняється конструкцією дна 12. У зображеному на Фіг. 15 ящику передбачена вкладка 112, розміщена на дні ящика з можливістю від'єднання. Зображена на Фіг. 16 вкладка 112 має верхню поверхню 112а, на якій передбачена перша перегородка 114, що простягається паралельно протилеглим торцевим стінкам 14а і 14Ь по всій глибині ящика до задньої стінки 16а. Передбачена також інша перегородка, а саме поперечка 116, яка простягається від бічної стінки 14а приблизно на рівні половини глибини ящика до першої перегородки 114. Вкладка 112 може бути передбачена, наприклад, для приймання упакованих у картонні коробки продуктів, габарити яких відповідають утворюваним відсікам у вкладці 112. Поряд із такими продуктами в ящику згідно з Фіг. 16 можуть бути розміщені будь-які продукти, причому згідно з винаходом для різних продуктів у ящик із можливістю від'єднання від нього можуть бути вставлені також різні вкладки 112. На Фіг. 16 наведені деякі приклади конструктивного виконання вкладок 112, причому, наприклад, у поверхні 112а на Фіг. 16(а) можуть бути виконані прямокутні або круглі заглибини для одночасного розміщення продуктів, які мають відповідну опорну поверхню. На Фіг. 16(b) аналогічно Фіг. 15 зображено розміщення перегородок на верхній поверхні 112а вкладки 112, а згідно з Фіг. 16(с) на верхній поверхні 112а можуть бути передбачені пінолі, аналогічно тому, як було описано із посиланням на Фіг. 1-12. На Фіг. 16(d) зображена нижня поверхня 112Ь вкладки 112, причому по кутах розміщені елементи 118а -118d, які призначені для зачеплення з відповідними елементами або виїмками в дні 12 ящика, причому елементи 118 переважно сформовані таким чином, що, наприклад, після зачеплення з дном ящика від'єднати їх від нього можна лише із застосуванням спеціального інструмента, завдяки чому постачальник ящиків може збирати ящики різної конфігурації згідно з бажаннями клієнтів, причому клієнт, який використовує ящик, не має можливості заміняти вкладку для заповнення ящика іншими продуктами. Таким чином, ящики можна збирати згідно з вимогами, наведеними в замовленні клієнтів, і зокрема забезпечується можливість гнучкого реагування на підвищений попит на ящики з певними вкладками, якщо одночасно попит на ящики для інших продуктів є не таким високим. Хоча у контексті попереднього опису переважно йшлося про ящики для упаковок з напоями, самозрозуміло, що інші приклади виконання винаходу можуть бути застосовані для інших видів продуктів. Наприклад, у відповідних винаходові ящиках можна транспортувати банки з напоями, а також будь-які інші циліндричні предмети, такі як, наприклад, балони зі спреями для волосся, дезодорантами тощо. Крім цього, ящики з бічним отвором придатні також для транспортування зовсім інших видів продуктів, форма яких може відрізнятися від основної циліндричної форми. Ящики придатні для універсального застосування для всіх можливих продуктів, оскільки вони дозволяють виймати продукти збоку навіть зі складених у штабель ящиків. Ця велика перевага не обмежена видом транспортованих товарів. ФОРМУЛА ВИНАХОДУ 1. Ящик, що містить: дно (12); принаймні дві пари протилеглих бічних стінок (14а, 14b, 16a, 16b), причому перша бічна стінка (16b) принаймні частково простягається від дна (12) у вертикальному напрямку (18) вгору лише на висоту (20) доступу для виймання продуктів, яка є меншою, ніж висота однієї або кількох інших бічних стінок (14а, 14b, 16а), для визначення бічного отвору, розміри якого забезпечують доступ для виймання розміщених в ящику продуктів крізь бічний отвір; і вкладку (112) для розміщення на дні ящика (12), причому виконання цієї вкладки (112) залежить від продуктів, якими має бути наповнений ящик, при цьому в кожній із прилеглих до першої бічної стінки (16b) бічних стінок (14а, 14b) виконаний захватний отвір (28а, 28b) для піднімання ящика, причому кожен із захватних отворів (28а, 28b) має першу, паралельну дну ділянку, і другу, обернену до першої бічної стінки (16b), в основному вертикальну ділянку. 2. Ящик за пунктом 1, який відрізняється тим, що вкладка (112) виконана з можливістю рознімного з'єднання з дном (12) та/або бічними стінками. 9 UA 105983 C2 5 10 15 20 25 30 35 40 45 50 55 60 3. Ящик за пунктом 1 або 2, який відрізняється тим, що вкладка (112) виконана у формі пластини, причому обернена до дна (12) перша поверхня (112b) пластиноподібної вкладки (112) узгоджена зі структурою дна (12), а протилегла першій поверхні (112b) друга поверхня (112а) пластиноподібної вкладки (112) структурована відповідно до продукту, яким має бути наповнений ящик. 4. Ящик за будь-яким із пунктів 1-3, який відрізняється тим, що вкладка (112) містить пінолі, поздовжні та поперечні перегородки та/або заглибини із заданими геометричними параметрами. 5. Ящик за будь-яким із пунктів 1-4, який відрізняється тим, що вкладка (112) виконана з можливістю від'єднання від дна та/або бічних стінок лише зі застосуванням спеціального інструмента. 6. Ящик за будь-яким із пунктів 1-5, який відрізняється тим, що перша бічна стінка (16b) містить одну або дві ділянки, що простягаються, виходячи від однієї з прилеглих бічних стінок, в напрямку бічного отвору і мають висоту, яка перевищує висоту (20) доступу для виймання продуктів. 7. Ящик за будь-яким із попередніх пунктів, який відрізняється тим, що містить першу пару коротких бічних стінок (14а, 14b) і другу пару довгих бічних стінок (16а, 16b). 8. Ящик за пунктом 7, який відрізняється тим, що перша бічна стінка (16b) є однією з довгих бічних стінок (16а, 16b). 9. Ящик за будь-яким із попередніх пунктів, який відрізняється тим, що містить також переміщувану ділянку (23) бічної стінки, що простягається вгору у вертикальному напрямку (18) на першій бічній стінці (16b), виконану з можливістю переміщення відносно першої бічної стінки (16b) в напрямку дна. 10. Ящик за пунктом 9, який відрізняється тим, що переміщувана ділянка (23) бічної стінки встановлена з можливістю відкидання відносно прилеглої до дна (12) нерухомої першої бічної стінки (16b). 11. Ящик за будь-яким із пунктів 1-10, який відрізняється тим, що крайові ділянки отворів (28а, 28b), на протилеглій дну (12) стороні, переходять одна в одну на перехідній ділянці, радіус кривизни якої забезпечує можливість захвату ящика також у перехідній ділянці. 12. Ящик за пунктом 11, який відрізняється тим, що радіус кривизни перевищує 2 см. 13. Ящик за будь-яким із попередніх пунктів, який відрізняється тим, що опорна поверхня для транспортованих продуктів на прилеглій до першої бічної стінки (16b) ділянці дна (12) є більшою, ніж у середньому на всіх інших ділянках дна (12). 14. Ящик за будь-яким із попередніх пунктів, який відрізняється тим, що прилеглі до першої бічної стінки (16b) бічні стінки (14а, 14b) на прилеглому до першої бічної стінки кінці мають першу висоту, нижчу, ніж друга висота на протилежному кінці. 15. Ящик за пунктом 14, який відрізняється тим, що висота прилеглих до першої бічної стінки (16b) бічних стінок (14а, 14b) безперервно збільшується від першої висоти до другої висоти. 16. Ящик за будь-яким із попередніх пунктів, який відрізняється тим, що не відповідні першій бічній стінці (16b) інші бічні стінки (14а, 14b, 16а) встановлені з можливістю переміщення відносно дна (12) таким чином, що у відкинутому в напрямку дна (12) складаному положенні вони в основному паралельні дну (12). 17. Ящик за будь-яким із попередніх пунктів, який відрізняється тим, що вкладка містить множину пінолів (22а, 22b), виконаних із можливістю утримування встановлених у ящику пляшок. 18. Ящик за пунктом 17, який відрізняється тим, що висота пінолів (22а, 22b) у вертикальному напрямку (18) не перевищує висоту (20) доступу для виймання продуктів першої бічної стінки (16b). 19. Ящик за будь-яким із пунктів 17 або 18, який відрізняється тим, що пінолі (22а, 22b) мають зовнішню обмежувальну поверхню, що простягається вгору у вертикальному напрямку (18), висота якої змінюється вздовж зовнішнього периметра пінолю. 20. Ящик за пунктом 19, який відрізняється тим, що принаймні один піноль (22а) має ділянку (75) обмежувальної поверхні (75), що обмежує піноль (22а) в напрямку паралельно першій бічній стінці (16b), висота якої є меншою, ніж висота другої ділянки (76) обмежувальної поверхні, яка обмежує піноль (22а) у напрямку першої бічної стінки (16b). 21. Ящик за будь-яким із пунктів 17-20, який відрізняється тим, що обмежувальна поверхня пінолю (22а) паралельно дну має в основному ромбоподібний поперечний переріз, причому одна з вершин ромба орієнтована в напрямку першої бічної стінки (16b). 22. Ящик за пунктом 21, який відрізняється тим, що зовнішня обмежувальна поверхня пінолю (22а) між вершинами ромбоподібного поперечного перерізу ввігнута всередину. 10 UA 105983 C2 5 23. Ящик за пунктом 22, який відрізняється тим, що радіус кривизни ввігнутих ділянок приблизно відповідає радіусу корпусу пляшки, яка має бути утримувана в ящику. 24. Ящик за будь-яким із попередніх пунктів, який відрізняється тим, що перша бічна стінка (16b) приєднана до дна (12) із можливістю від'єднання. 25. Система, що містить: ящик за будь-яким із пунктів 1-24; і множину вкладок (112), структурованих для різних продуктів, причому одна із вкладок (112) на вибір може бути вставлена в ящик. 11 UA 105983 C2 12 UA 105983 C2 13 UA 105983 C2 14 UA 105983 C2 15 UA 105983 C2 16 UA 105983 C2 17 UA 105983 C2 18 UA 105983 C2 19 UA 105983 C2 20 UA 105983 C2 21 UA 105983 C2 22 UA 105983 C2 Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 23
