Полімерний ящик
Формула / Реферат
1. Полімерний ящик, що складається з основи й закріплених на ній двох пар бічних і торцевих стінок, з'єднаних попарно кутовими стійками, який відрізняється тим, що кутові стійки виконані цілісно з бічними стінками ящика й оснащені армованими засувками, торцеві стінки виконані із гніздами для засувок, бічні й торцеві стінки для кріплення до основи оснащені сегментними гачками, а основа виконана із гніздами для гачків.
2. Полімерний ящик за п. 1, який відрізняється тим, що для багатоярусного кріплення ящиків кутові стійки у верхній частині мають східчасті виступи, а нижня опорна частина виконана у вигляді косинця.
3. Полімерний ящик за пп. 1, 2, який відрізняється тим, що торцеві й бічні стінки виготовлені способом лиття під тиском, за принципом дзеркального відображення, що уможливлює виготовлення й правої, й лівої стінок в одній прес-формі.
4. Полімерний ящик за пп. 1-3, який відрізняється тим, що має розміри: 75х400х600 мм; 150х400х600 мм;300х400х600 мм.
Текст

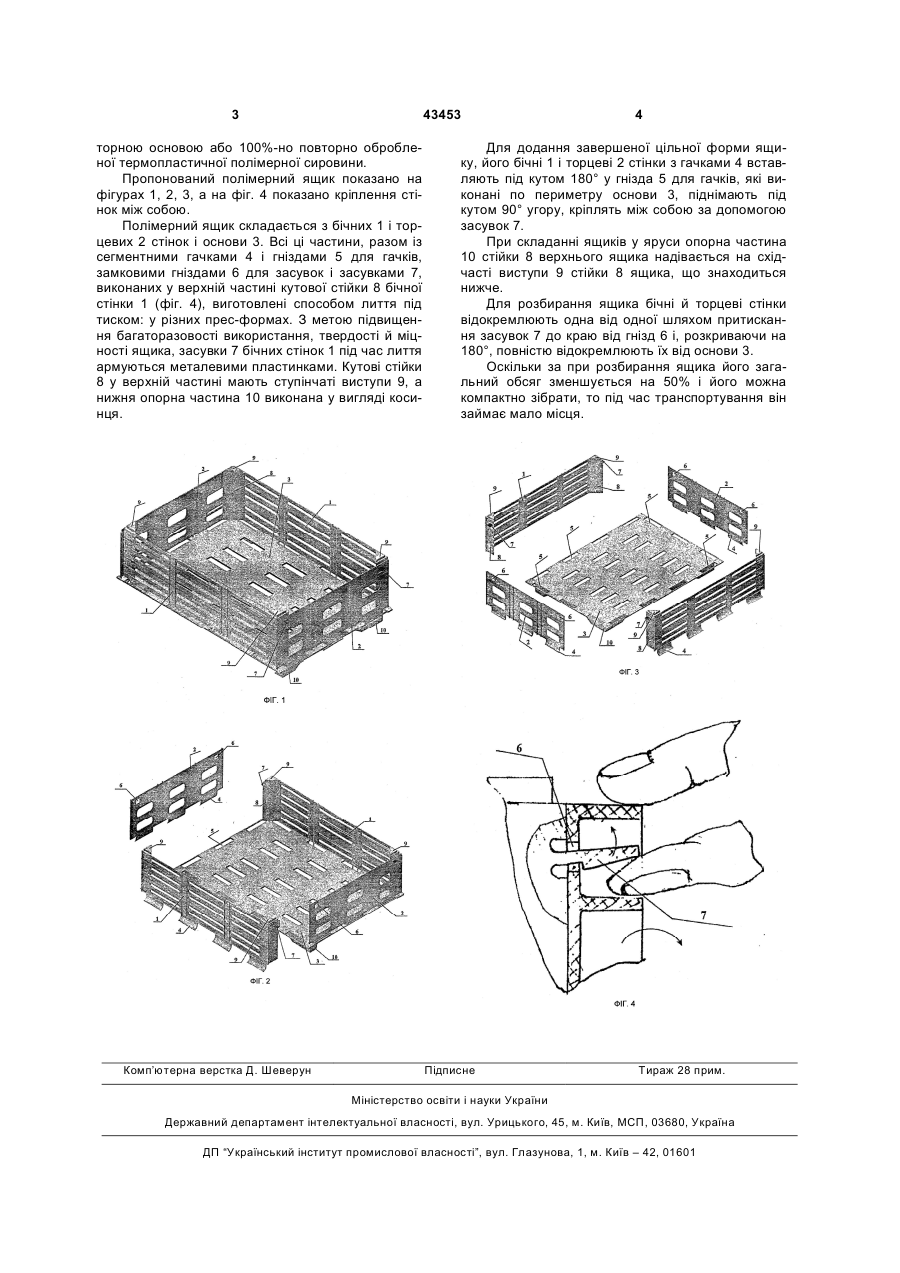

1. Полімерний ящик, що складається з основи й закріплених на ній двох пар бічних і торцевих стінок, з'єднаних попарно кутовими стійками, який відрізняється тим, що кутові стійки виконані цілісно з бічними стінками ящика й оснащені армованими засувками, торцеві стінки виконані із гніздами 3 43453 торною основою або 100%-но повторно обробленої термопластичної полімерної сировини. Пропонований полімерний ящик показано на фігурах 1, 2, 3, а на фіг. 4 показано кріплення стінок між собою. Полімерний ящик складається з бічних 1 і торцевих 2 стінок і основи 3. Всі ці частини, разом із сегментними гачками 4 і гніздами 5 для гачків, замковими гніздами 6 для засувок і засувками 7, виконаних у верхній частині кутової стійки 8 бічної стінки 1 (фіг. 4), виготовлені способом лиття під тиском: у різних прес-формах. З метою підвищення багаторазовості використання, твердості й міцності ящика, засувки 7 бічних стінок 1 під час лиття армуються металевими пластинками. Кутові стійки 8 у верхній частині мають ступінчаті виступи 9, а нижня опорна частина 10 виконана у вигляді косинця. Комп’ютерна верстка Д. Шеверун 4 Для додання завершеної цільної форми ящику, його бічні 1 і торцеві 2 стінки з гачками 4 вставляють під кутом 180° у гнізда 5 для гачків, які виконані по периметру основи 3, піднімають під кутом 90° угору, кріплять між собою за допомогою засувок 7. При складанні ящиків у яруси опорна частина 10 стійки 8 верхнього ящика надівається на східчасті виступи 9 стійки 8 ящика, що знаходиться нижче. Для розбирання ящика бічні й торцеві стінки відокремлюють одна від одної шляхом притискання засувок 7 до краю від гнізд 6 і, розкриваючи на 180°, повністю відокремлюють їх від основи 3. Оскільки за при розбирання ящика його загальний обсяг зменшується на 50% і його можна компактно зібрати, то під час транспортування він займає мало місця. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPolymer box
Автори англійськоюMahmudov Kamran Mahmud ohly
Назва патенту російськоюПолимерный ящик
Автори російськоюМАХМУДОВ Кямран Махмуд оглы
МПК / Мітки
МПК: B65D 6/16
Мітки: полімерний, ящик
Код посилання
<a href="https://ua.patents.su/2-43453-polimernijj-yashhik.html" target="_blank" rel="follow" title="База патентів України">Полімерний ящик</a>
