Пачка для курильних виробів (варіанти)

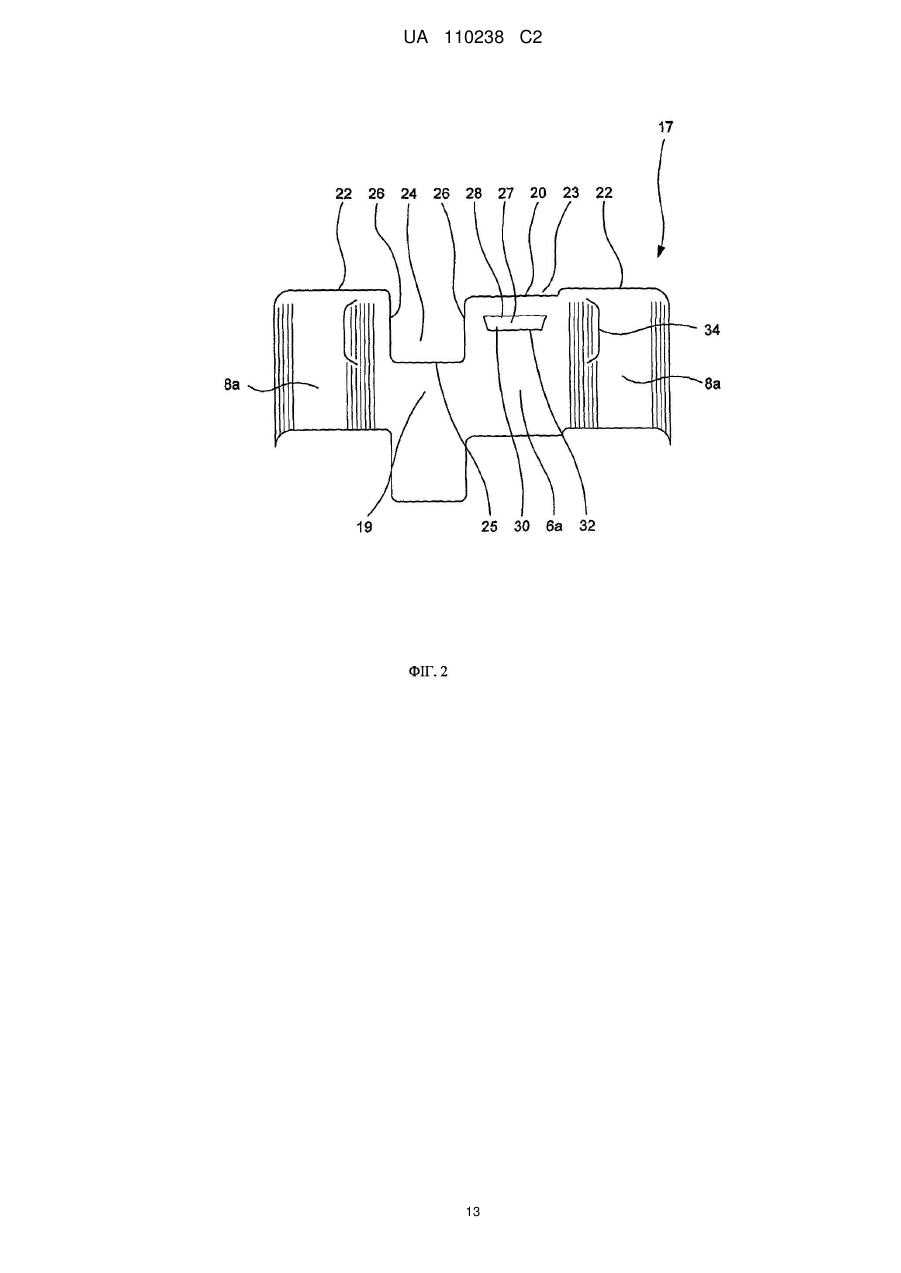

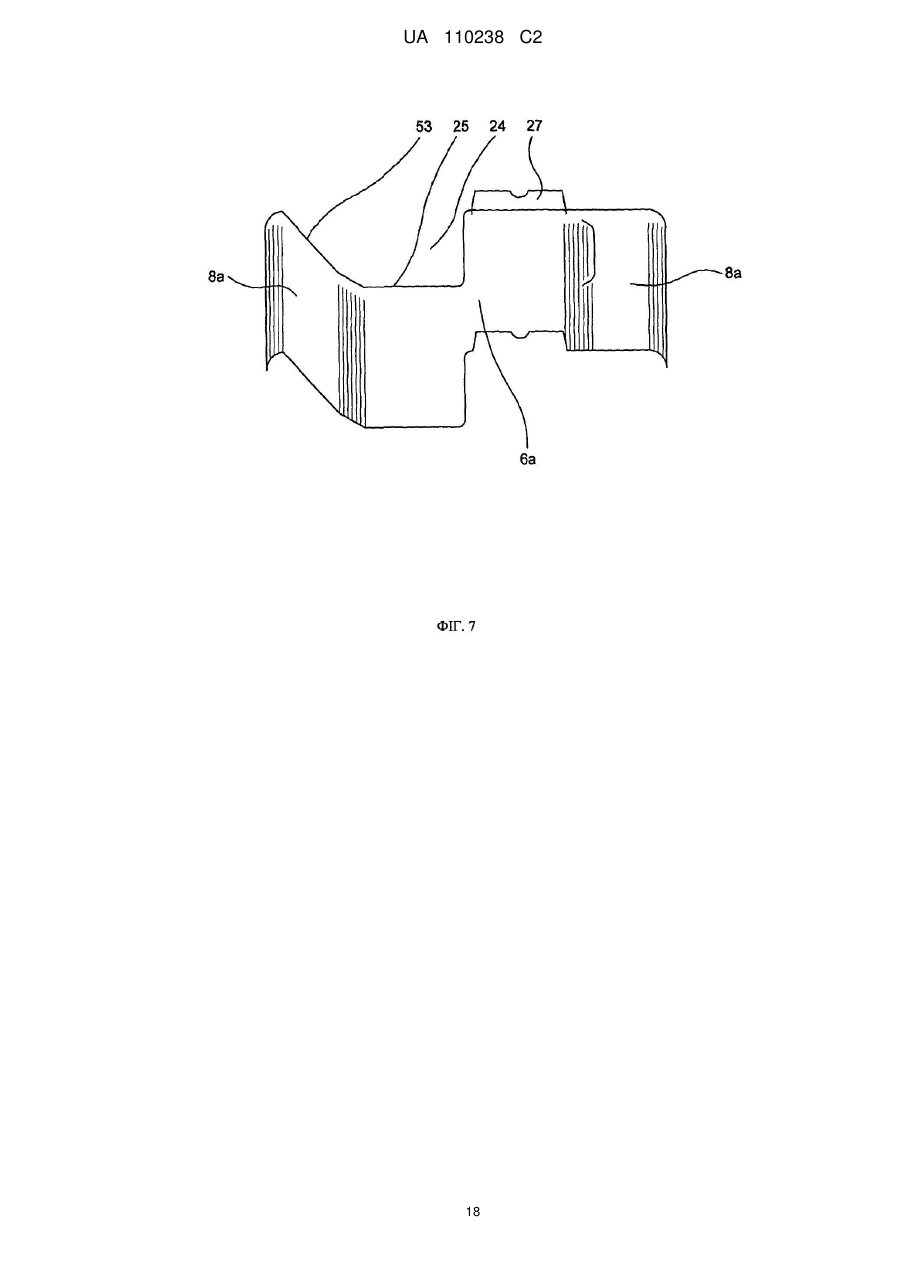

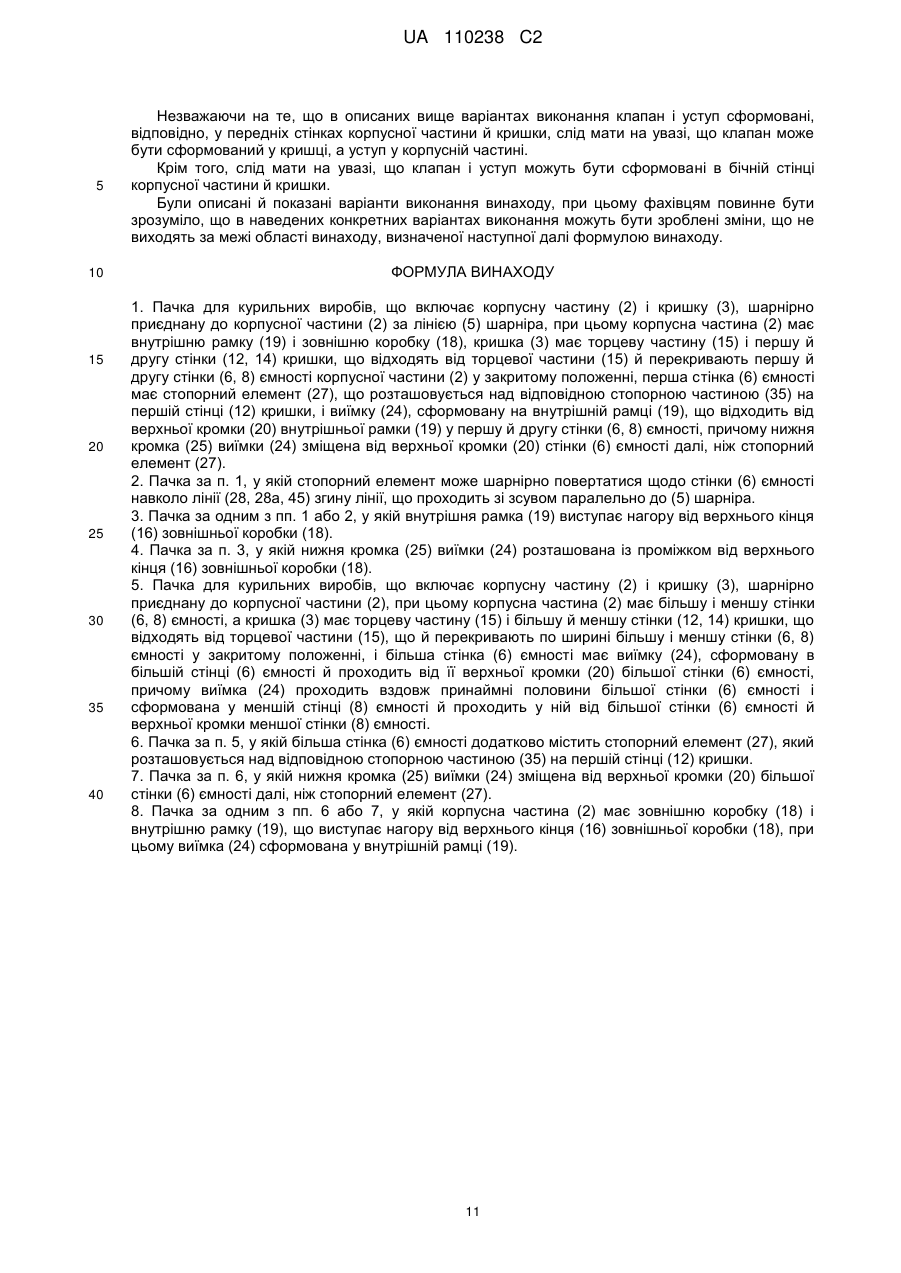

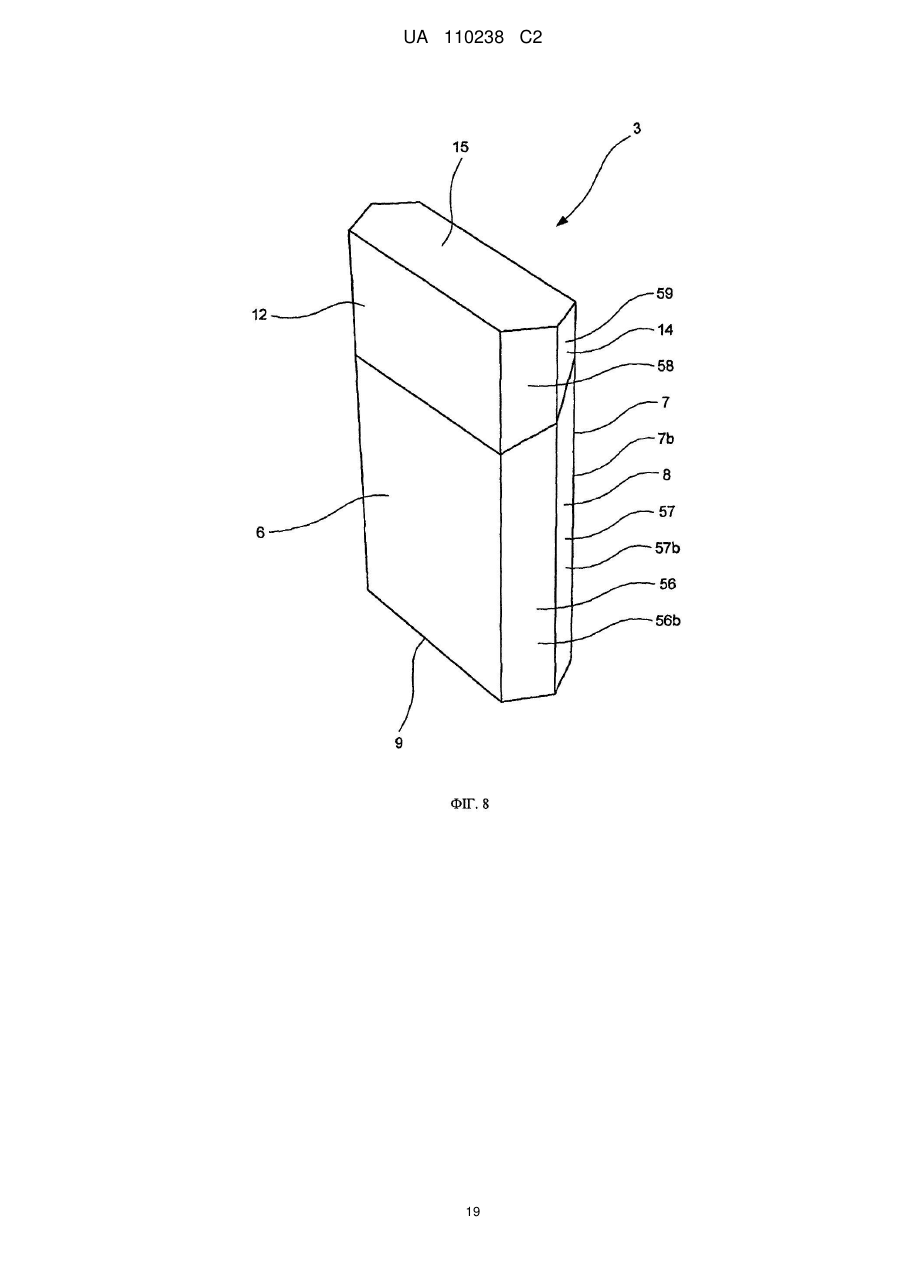

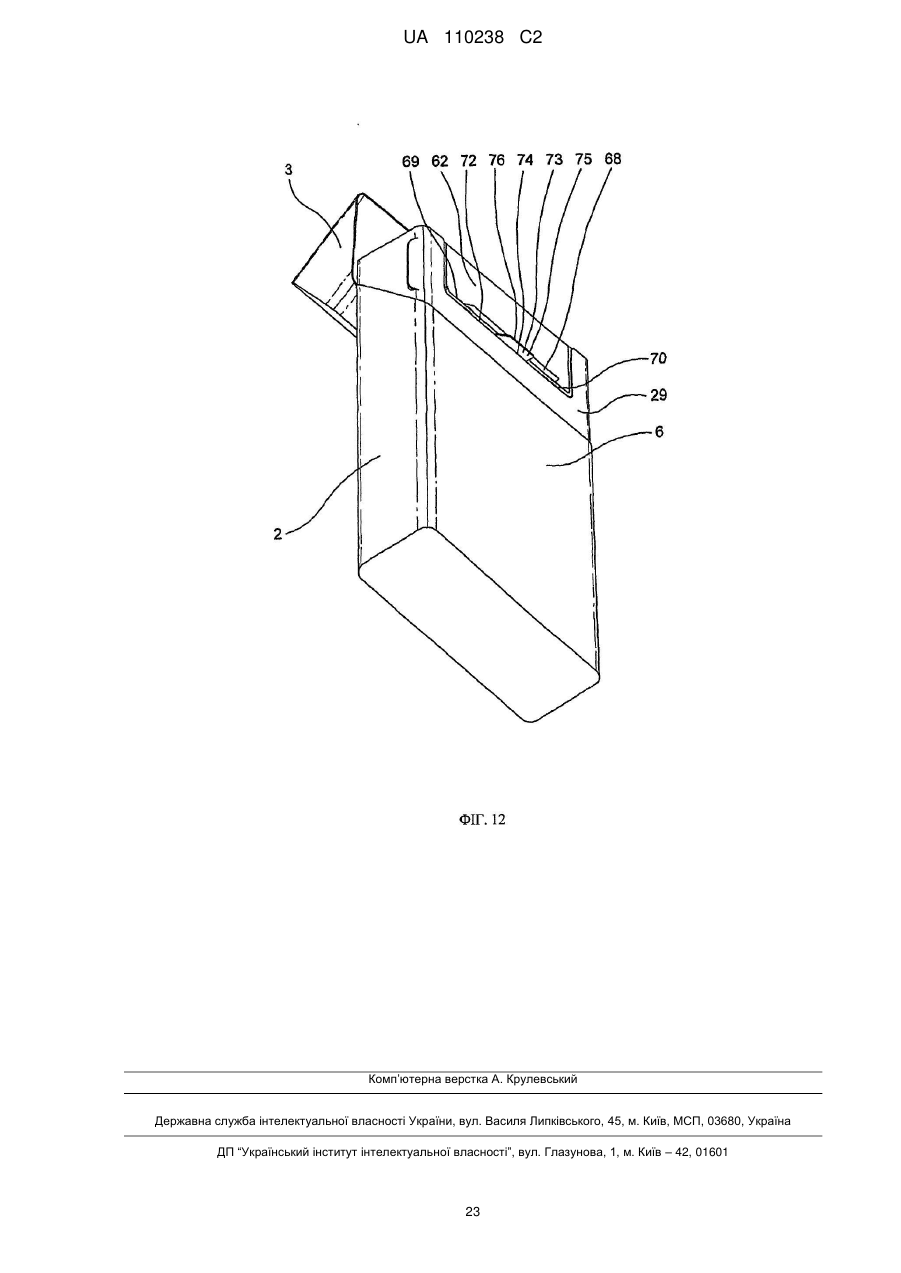

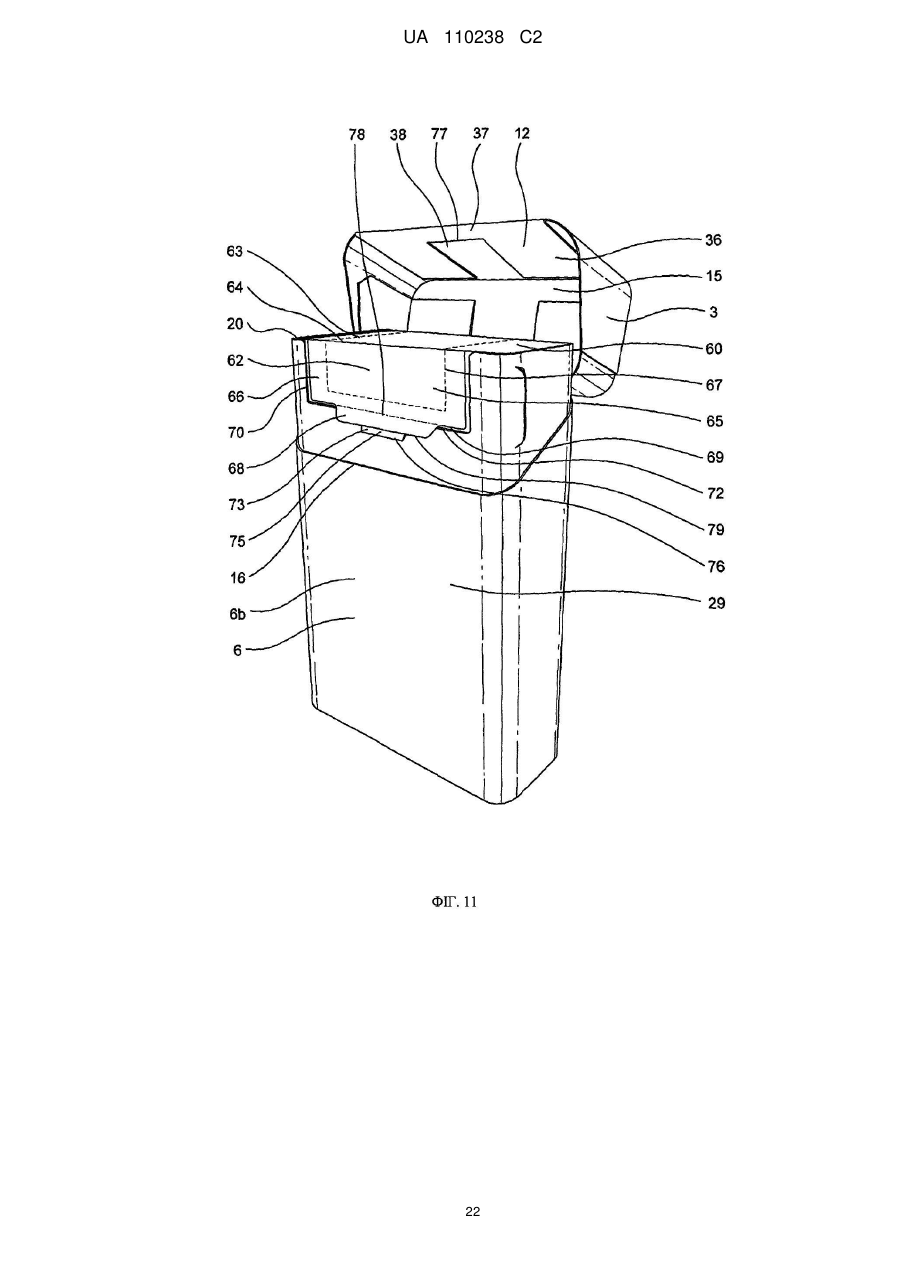

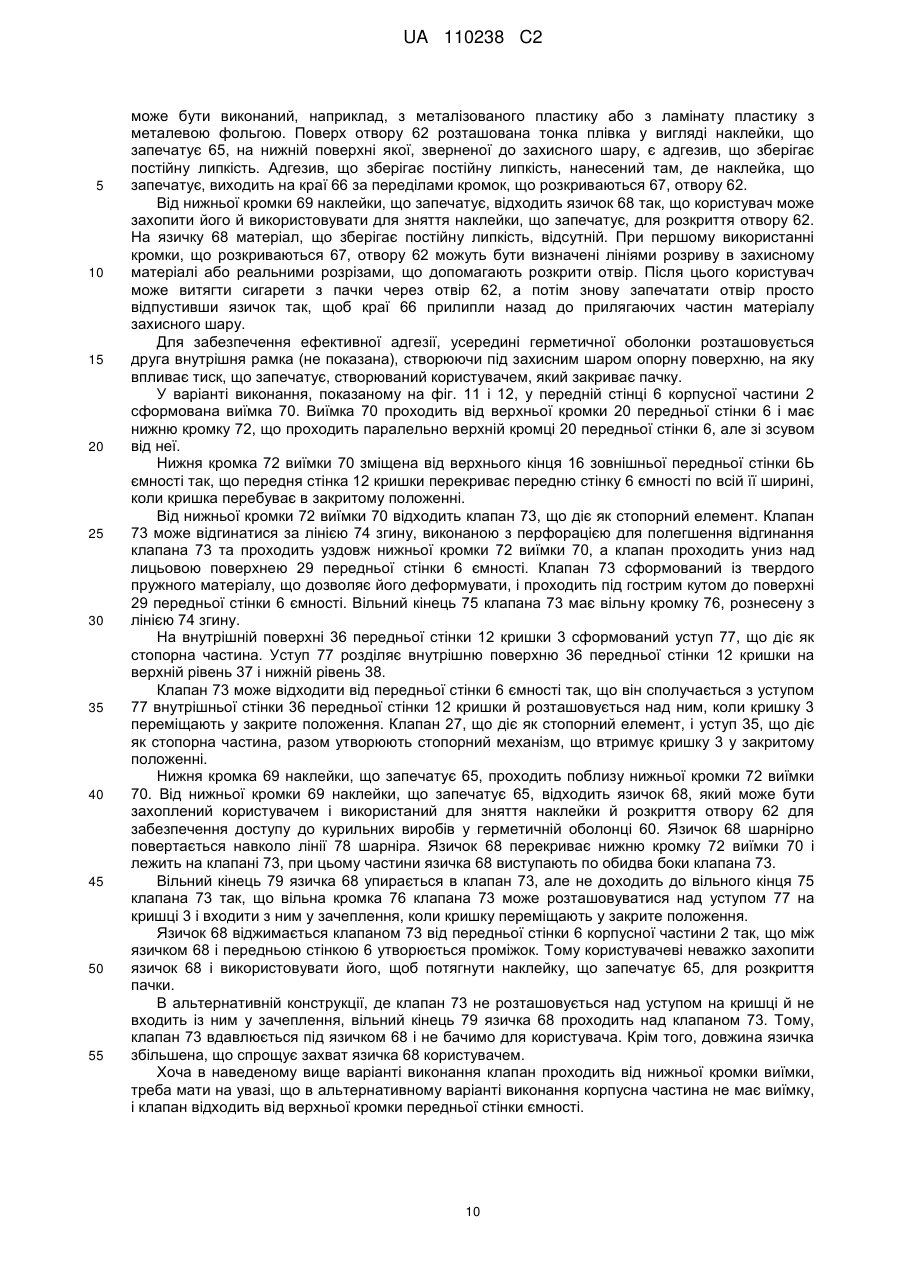

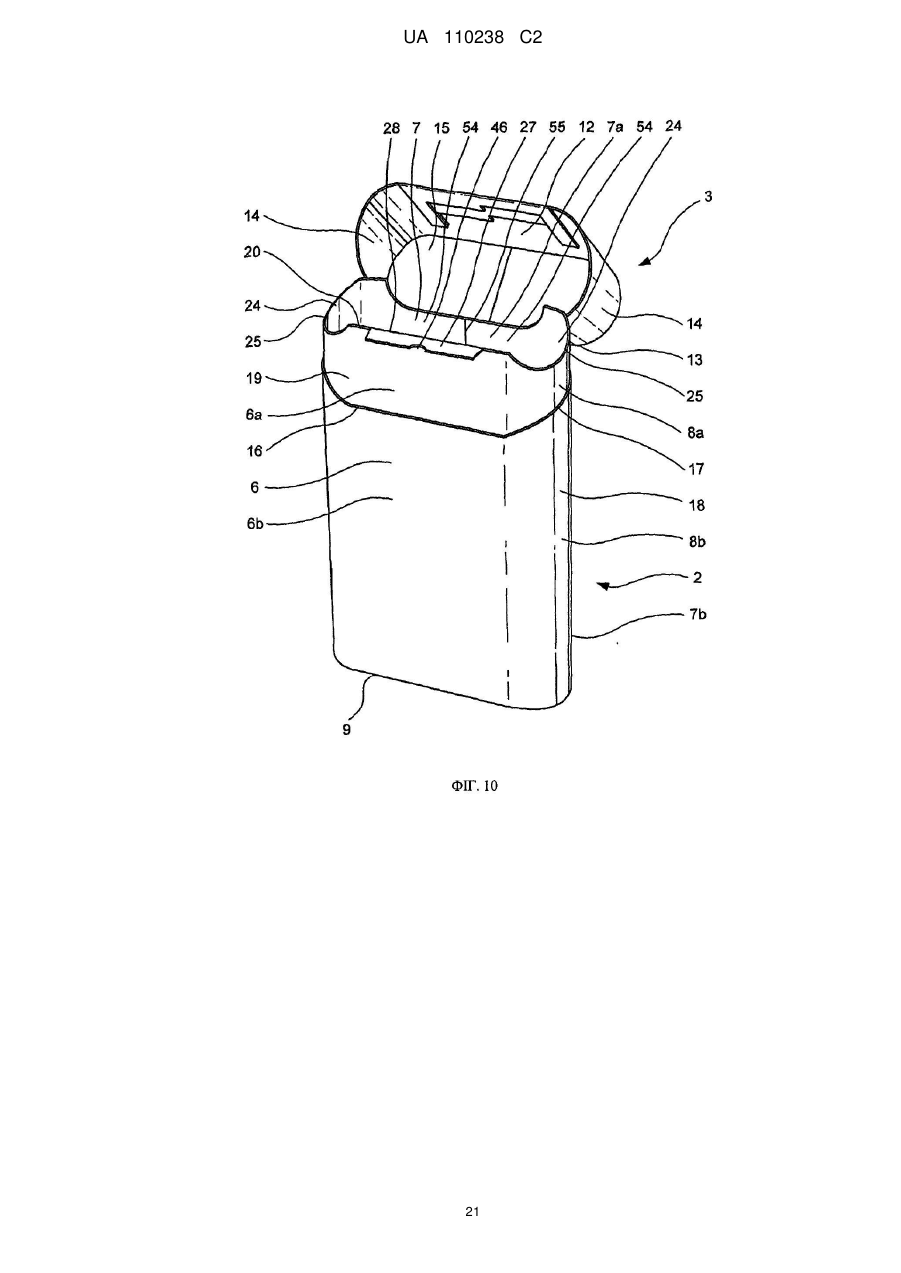

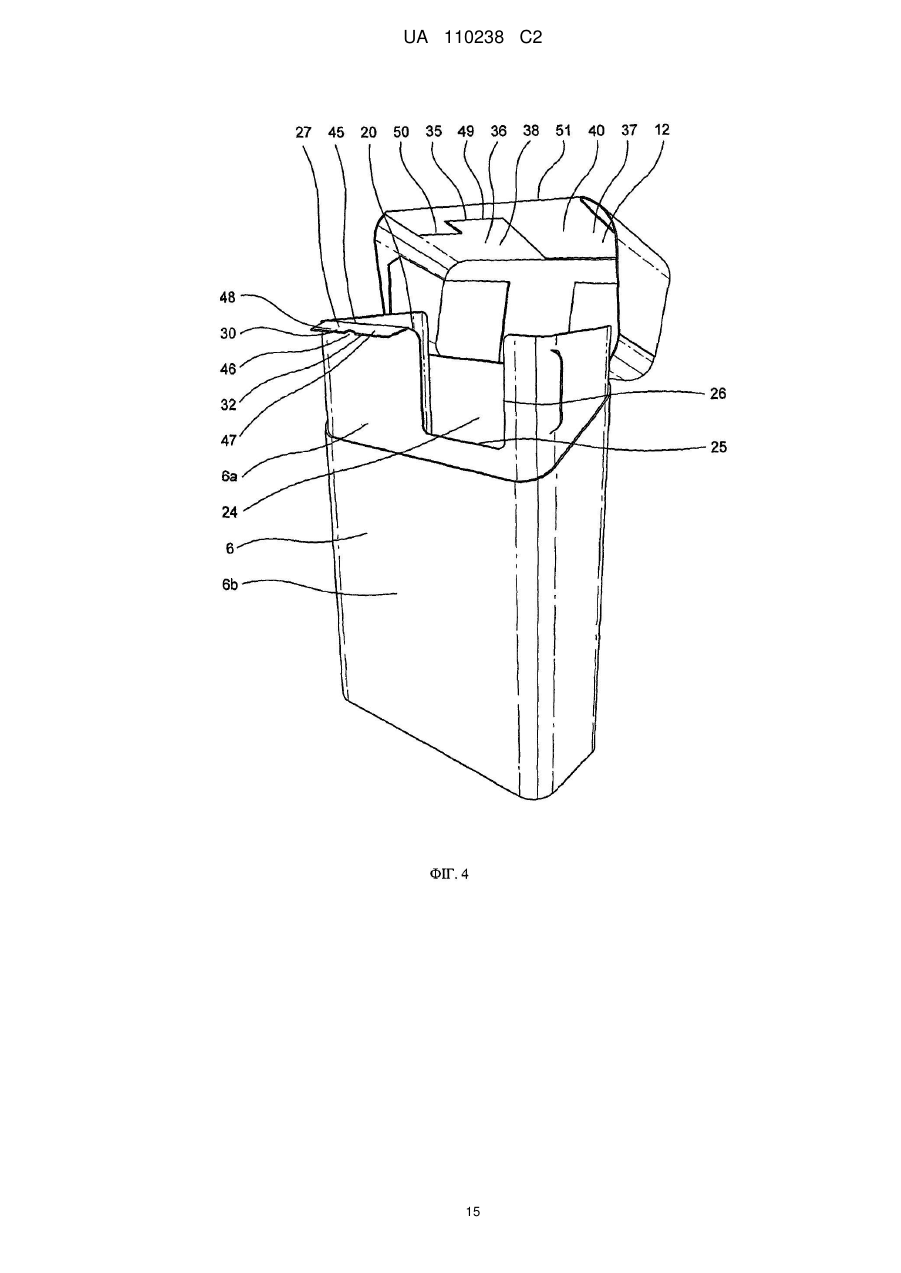

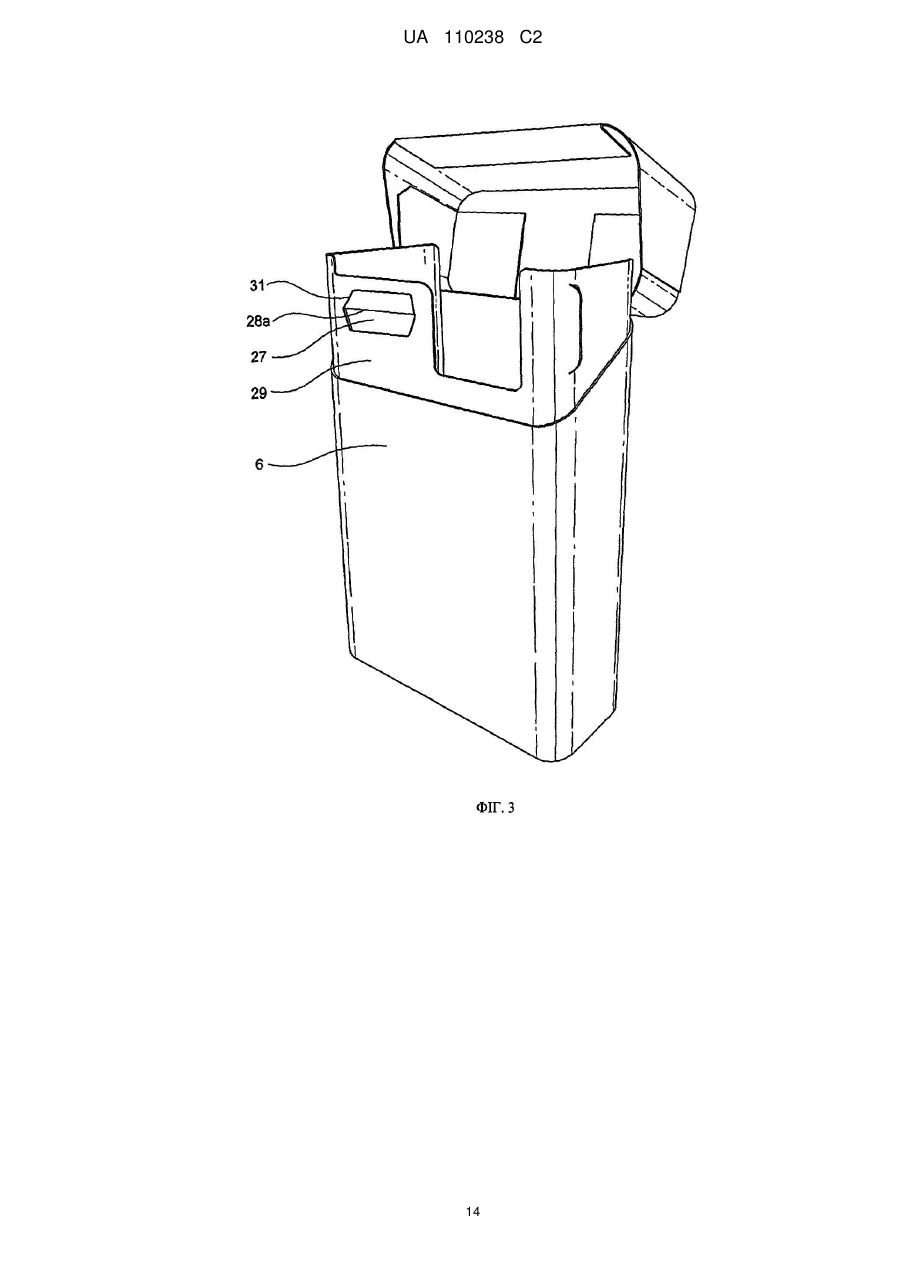

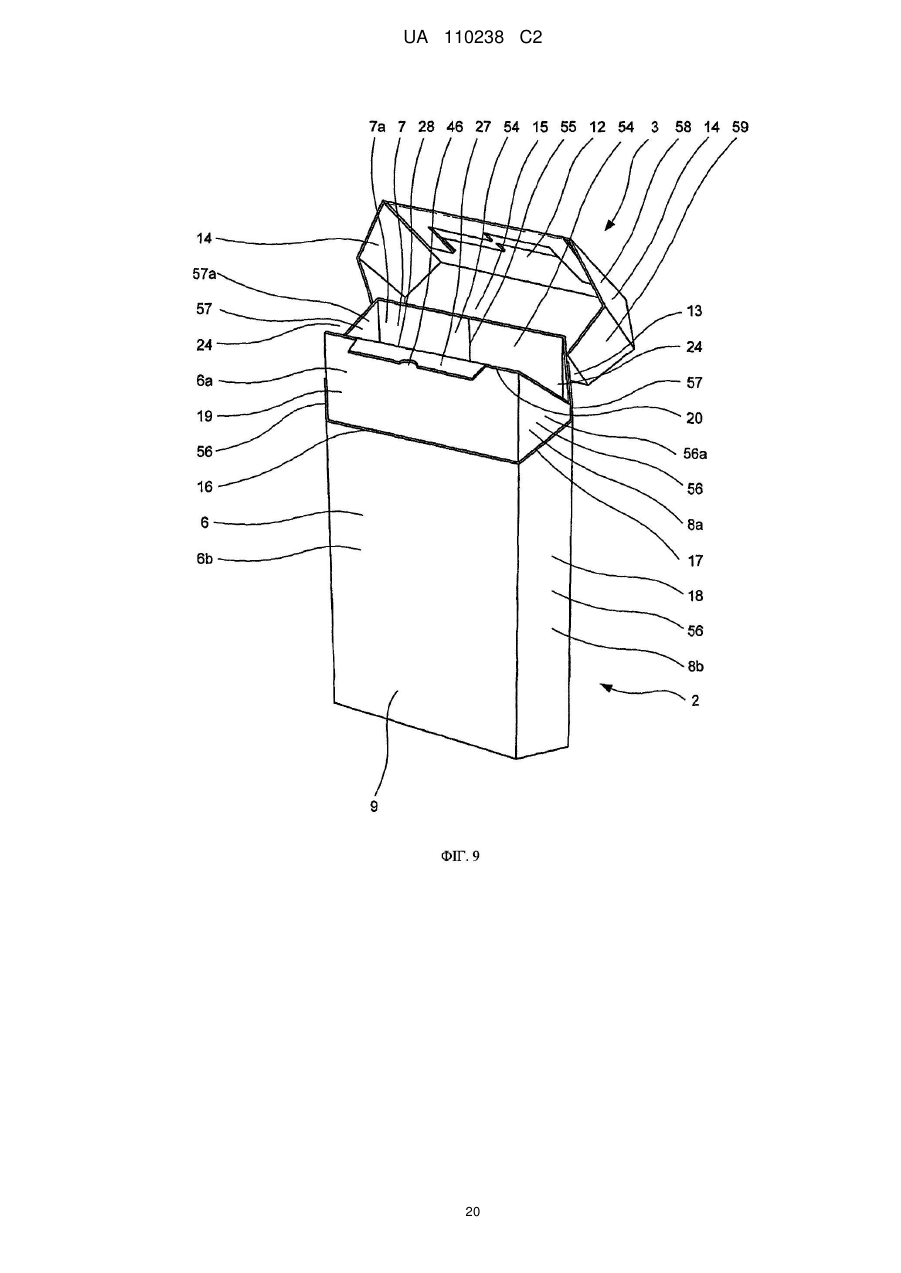

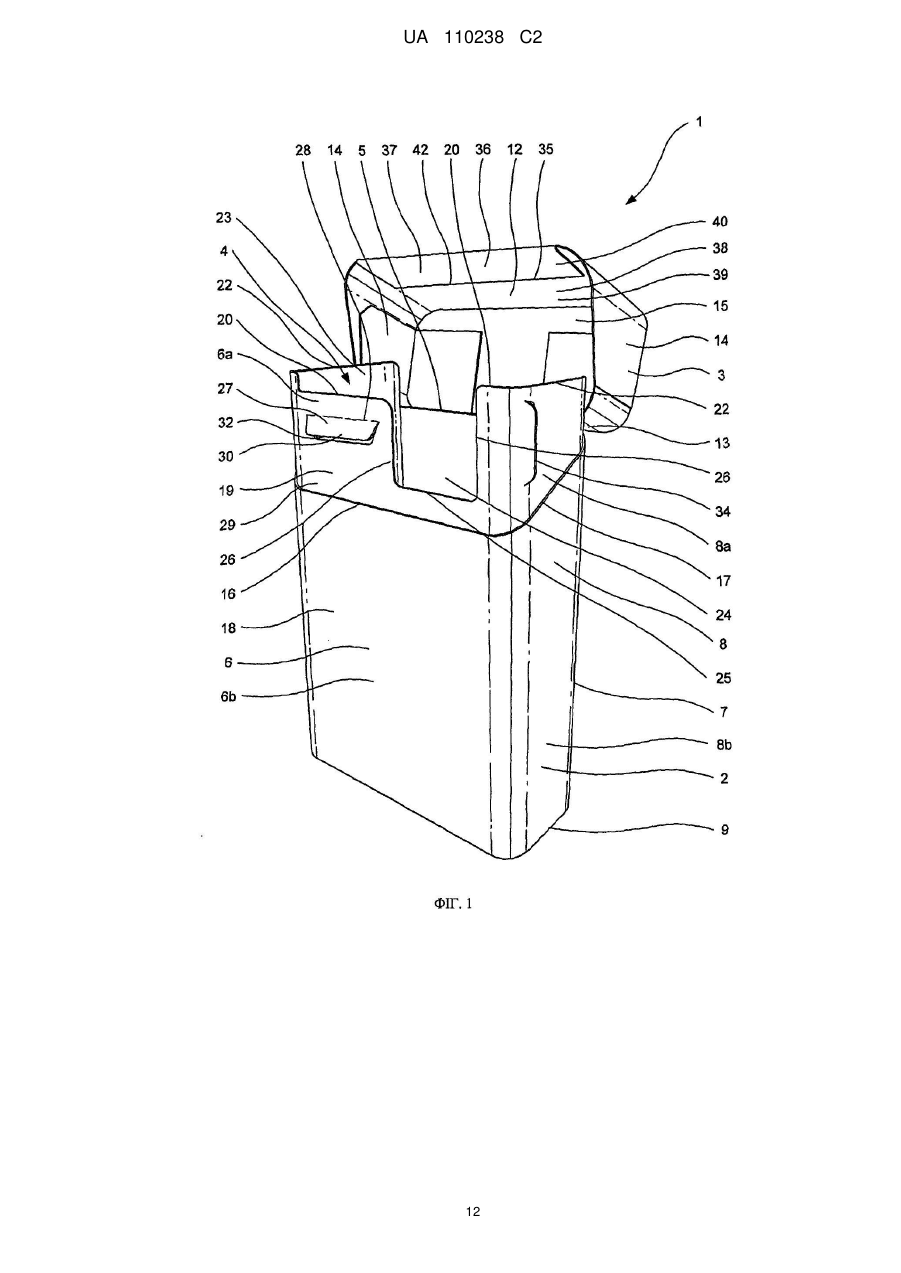

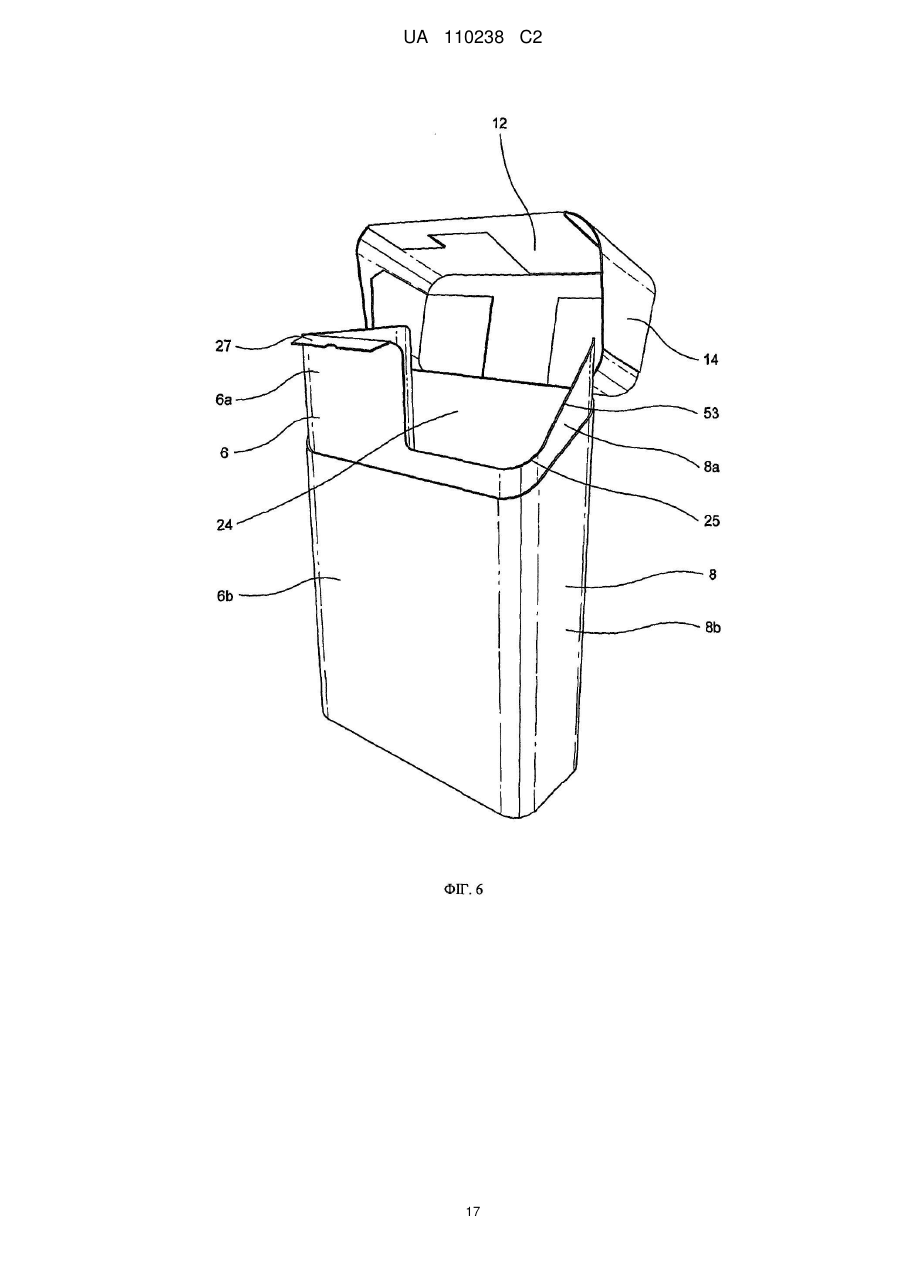

Реферат: У заявці описана пачка для курильних виробів, що включає корпусну частину (2) і кришку (3), шарнірно приєднану до корпусної частини (2) за лінією (5) шарніра. Корпусна частина (2) має внутрішню рамку (19) і зовнішню коробку (18). Кришка (3) має торцеву частину (15) і стінку (12) кришки, що проходить від торцевої частини (15), що перекриває стінку (6) ємності корпусної частини (2) при закритій кришці, при цьому стінка (6) ємності має стопорний елемент (27), що розташовується над відповідною стопорною частиною (35) на стінці (12) кришки, і виїмку (24), сформовану на внутрішній рамці (19), що проходить від верхньої кромки (20) внутрішньої рамки (19). В одному варіанті виконання, нижня кромка (25) виїмки (24) зміщена від верхньої кромки (20) стінки (6) ємності далі, ніж стопорний елемент (27). В іншому варіанті виконання, виїмка (24) проходить у другу стінку (8) ємності. UA 110238 C2 (12) UA 110238 C2 UA 110238 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Дійсний винахід належить до пачки для курильних виробів. Зокрема, винахід належить до пачки для курильних виробів з відкидною кришкою, хоча й не обмежений тільки такою пачкою. Рівень техніки Упаковки з відкидною кришкою добре відомі фахівцям і широко використовуються в тютюновій промисловості для зберігання сигарет у стійкій до зминання упаковці. Приклад упаковки з відкидною кришкою наведений в GB 1413173. Така упаковка звичайно містить від десяти до двадцяти окремих сигарет, розташованих певним чином. Упаковки з відкидною кришкою звичайно виготовляються із двох картонних заготівок. Однак звичайні упаковки цього типу мають тенденцію залишатися нещільно закритими після первісного розкриття пачки, коли кришка перебуває в частково відкритому положенні. Цей недолік іноді називають "посмішкою" або "зіванням". Крім того, якщо закриту упаковку перевернути, кришка може відкритися під вагою курильних виробів, що знаходяться усередині, у результаті чого курильні вироби можуть висипатися з упаковки. Тому бажано створити упаковку з відкидною кришкою з підвищеною стійкістю до відкривання кришки для того, щоб надійно зберігався її закритий стан. Для рішення цього завдання, в упаковці з відкидною кришкою використовували клапан, що відходить від корпусної частини (ємності) упаковки, який входить у зачеплення з відповідним виступом, сформованим на внутрішній поверхні кришки. Така упаковка дає дотикальну індикацію, що кришка перебуває в закритому положенні. Однак недолік таких пачок полягає в тому, що стінки кришки повинні перекривати стінки ємності, а якщо ні, то клапан не буде входити в зачеплення з виступом і не буде 'замикати' кришку. Через це може утруднитися доступ до розташованих у ємності курильних виробів і їх добування з пачки, оскільки стінки ємності проходять до верхнього кінця курильних виробів, що знаходяться у ємності, і їх важко схопити. Також відоме нанесення оболонки для обгортання курильних виробів, сформованої із захисного шару, що має етикетку, що запечатує та закриває отвір в оболонці. Така наклейка, що запечатує, має язичок, який користувач може захопити, щоб стягнути, наклейку, що запечатує, й розкрити отвір. Відомо, однак, що в користувачів виникають труднощі при захваті язичка й знятті оболонки. У варіантах виконання дійсного винаходу робиться спроба створення пачки для курильних виробів, у якій подолані або суттєво пом'якшені недоліки пачок, згадані вище. Короткий виклад суті винаходу У варіантах виконання дійсного винаходу пропонується пачка для курильних виробів, що включає корпусну частину (ємність для розміщення виробів) і кришку, шарнірно приєднану до корпусної частини за лінією шарніра, при цьому корпусна частина має внутрішню рамку й зовнішню коробку (корпус), кришка має торцеву (кінечну) частину й стінку кришки, що проходить від торцевої частини й перекриває стінку ємності корпусної частини при закритій кришці, стінка ємності має стопорний елемент, що розташовується над відповідною стопорною частиною на стінці кришки, і виїмку, сформовану на внутрішній рамці, що проходить від верхньої кромки внутрішньої рамки, причому нижня кромка виїмки зміщена від верхньої кромки стінки ємності більше, ніж стопорний елемент. Перевага більш віддаленого розташування нижньої кромки виїмки від верхньої кромки стінки ємності в порівнянні зі стопорним елементом полягає в тому, що забезпечується більш простий доступ до курильних виробів, що знаходяться у корпусній частині. Стінка ємності може бути частиною зовнішньої коробки. Стінка ємності може бути частиною внутрішньої рамки. Виїмка може бути сформована в стінці ємності. Стінка ємності може бути першою стінкою ємності, а внутрішня рамка може додатково містити другу стінку ємності, що проходить від першої стінки ємності, при цьому виїмка сформована в другій стінці ємності. Стопорний елемент може шарнірно переміщатися щодо стінки ємності навколо лінії згину, що проходить паралельно лінії шарніра зі зсувом щодо неї. Стопорний елемент може являти собою клапан, що відходить від лицьової поверхні стінки ємності. Клапан може відходити від верхньої кромки стінки ємності. Клапан може бути сформований у стінці ємності й може бути зміщений від верхньої кромки. Внутрішня рамка може виступати нагору від верхнього кінця зовнішньої коробки. Нижня кромка виїмки може бути зміщена від верхнього кінця зовнішньої коробки. Стінка кришки може являти собою передню стінку, що лежить у площині, що проходить паралельно осі повороту кришки, і стінка ємності може бути передньою стінкою. 1 UA 110238 C2 5 10 15 20 25 30 35 40 45 50 55 Стінка ємності може бути першою стінкою ємності, і корпусна частина може також мати другу стінку ємності, що проходить від першої стінки ємності, і виїмку може проходити в другу стінку ємності. Верхня кромка першої стінки може бути розташована нижче верхньої кромки другої стінки. Виїмка може являти собою першу виїмку, а стінка ємності може містити другу виїмку, при цьому стопорний елемент розташовується між першою й другою виїмками. Стопорна частина може являти собою уступ, що має кромку, над якою розташовується клапан, коли кришку переміщають у закрите положення. Клапан або уступ можуть мати першу кромку й другу кромку, при цьому перша кромка може бути зміщена від другої кромки так, що коли кришку переміщають у закрите положення, перша кромка розташовується над клапаном або уступом перед тим, як над клапаном або уступом розташується друга кромка. В інших варіантах виконання винаходу, запропонована пачка для курильних виробів, що включає корпусну частину й кришку, шарнірно приєднану до корпусної частини, при цьому кришка має торцеву частину й першу й другу стінки кришки, що відходять від торцевої частини, що й перекривають першу й другу стінки ємності в закритому положенні, при цьому перша стінка ємності має виїмку, сформовану в першій стінці ємності, яка проходить від верхньої кромки першої стінки ємності, причому виїмка проходить у другу стінку ємності. Перша стінка ємності може також включати стопорний елемент, який розташовується над відповідною стопорною частиною на першій стінці кришки. Перевага проходження виїмку в другу стінку ємності полягає в тому, що полегшується доступ до курильних виробів, що знаходяться у корпусній частині. Нижня кромка виїмки може бути зміщена далі від верхньої кромки першої стінки ємності, ніж стопорний елемент. Перша стінка кришки може являти собою передню стінку, що лежить у площині, що проходить паралельно осі, навколо якої повертається кришка, і перша стінка ємності може бути передньою стінкою. Корпусна частина може мати зовнішню коробку й внутрішню рамку, яка може виступати нагору від верхнього кінця зовнішньої коробки, а виїмка може бути сформована у внутрішній рамці. Нижня кромка виїмки може бути зміщена від верхнього кінця зовнішньої коробки. В інших варіантах виконання винаходу, пропонується пачка для курильних виробів, що включає корпусну частину, кришку, шарнірно приєднану до корпусної частини, і оболонку для обгортання курильних виробів, що має наклейку, що запечатує, існуючого або потенційного отвору доступу в оболонку, при цьому кришка має торцеву частину й стінку кришки, що відходить від торцевої частини, що перекриває стінку ємності корпусної частини в закритому положенні, стінка ємності має стопорний елемент, що розташовується над відповідною стопорною частиною на стінці кришки, а наклейка, що запечатує, має язичок, що відходить від нижньої кромки наклейки, що запечатує, який розташовується на стопорному елементі, коли наклейка, що запечатує, перебуває в закритому положенні. Перевага розташування язичка наклейки, що запечатує, на стопорному елементі, коли наклейка, що запечатує, перебуває в закритому положенні, полягає в тому, що цим полегшується захват язичка. Наклейка, що запечатує, може містити адгезив, що дозволяє приліплювати її до відповідної секції оболонки, завдяки чому забезпечується багаторазове запечатування наклейки, що запечатує. Стопорний елемент може являти собою клапан. Клапан може відходити від кромки стінки ємності. У стінці ємності може бути сформована виїмка, а клапан може відходити від нижньої кромки виїмки. У клапана може бути вільний кінець, що проходить за межі вільної кромки язичка, коли наклейка, що запечатує, перебуває в закритому положенні. Клапан може бути таким, що пружно деформується, так, що язичок віджимається від стінки ємності. Вільний кінець язичка може розташовуватися між вільним кінцем клапана й верхньою кромкою стінки ємності, коли наклейка, що запечатує, перебуває в закритому положенні. Відповідно до варіантів виконання дійсного винаходу, також пропонується пачка, що містить курильні вироби. Короткий опис креслень 2 UA 110238 C2 5 10 15 20 25 30 35 40 45 50 55 Далі наводиться опис конкретних варіантів виконання дійсного винаходу з посиланнями на прикладені креслення, на яких: на фіг. 1 представлений у перспективі вид пачки для курильних виробів, відповідно до варіанта виконання дійсного винаходу; на фіг. 2 представлений вид у плані заготовки для формування внутрішньої рамки пачки для курильних виробів, показаної на фіг. 1; на фіг. 3 представлений у перспективі вид пачки для курильних виробів, відповідно до іншого варіанта виконання дійсного винаходу; на фіг. 4 представлений у перспективі вид пачки для курильних виробів, відповідно до іншого варіанта виконання дійсного винаходу; на фіг. 5 представлений вид у плані заготовки для формування внутрішньої рамки пачки для курильних виробів, показаної на фіг. 4; на фіг. 6 представлений у перспективі вид пачки для курильних виробів, відповідно до іншого варіанта виконання дійсного винаходу; на фіг. 7 представлений вид у плані заготовки для формування внутрішньої рамки пачки для курильних виробів, показаної на фіг. 6; на фіг. 8 представлений у перспективі вид пачки для курильних виробів, відповідно до ще одного варіанта виконання дійсного винаходу; на фіг. 9 представлений у перспективі вид пачки для курильних виробів, показаної на фіг. 8, з відкритою кришкою; на фіг. 10 представлений у перспективі вид пачки для курильних виробів, відповідно до іншого варіанта виконання дійсного винаходу; на фіг. 11 представлений у перспективі вид пачки для курильних виробів, відповідно до ще одного варіанта виконання дійсного винаходу; на фіг. 12 представлений у перспективі вид знизу пачки для курильних виробів, показаної на фіг. 11. Докладний опис На фіг. 1 представлений варіант виконання пачки 1 для курильних виробів, яку також називають упаковка, що включає корпусну частину 2 і кришку 3. У дійсному описі, термін "курильний виріб" охоплює продукти для паління, наприклад, але не винятково, сигарети, сигари й сигарілли на основі тютюну, похідних тютюну, розпушеного тютюну, порошкового тютюну або замінників тютюну, а також продукти, що нагріваються без горіння. Курильні вироби можуть бути оснащені фільтром для газового потоку, що втягується курцем. Корпусна частина 2 формує простір 4 для розміщення курильних виробів, у який помішуються курильні вироби (не показані), а кришка 3 шарнірно прикріплена до корпусної частини 2 уздовж лінії 5 шарніра, що дозволяє відкривати й закривати упаковку 1. Зрозуміло, що доступ до курильних виробів у просторі 4 для розміщення курильних виробів відкритий, коли кришка 3 перебуває у відкритому положенні ( як показано на фіг. 1), і курильні вироби утримуються в просторі 4 для розміщення курильних виробів, коли кришка 3 перебуває в закритому положенні. Корпусна частина 2 містить передню й задню стінки 6, 7 ємності, розташовані паралельно, але рознесені одна від одної, і дві протилежні бічні стінки 8, розташовані паралельно, але рознесені одна від одної та такі, що проходять між передньою й задньою стінками 6, 7 ємності. Закритий кінець 9 проходить від нижньої частини передньої, задньої й бічних стінок 6, 7, 8 ємності, а верх корпусної частини 2 протилежний закритому кінцю 9 і закритий кришкою 3, коли кришка З перебуває в закритому стані. Лінія 5 шарніра, навколо якої повертається кришка 3 щодо корпусної частини 2, сформована уздовж верхнього кінця задньої стінки 7 ємності. Кришка 3 має передню й задню стінки 12, 13 кришки, розташовані паралельно одна одній, але рознесені одна від одної, і дві протилежні бічні стінки 14 кришки, розташовані паралельно одна одній, але рознесені одна від одної та такі, що проходять між передньою й задньою стінками 12, 13 кришки. Між верхніми кінцями передньої, задньої й бічних стінок 12, 13, 14 кришки проходить торцева частина 15 кришки 3, закриваючи верхній кінець кришки 3. Коли кришка 3 перебуває в закритому положенні, передня стінка 12 кришки перекривається з передньою стінкою 6 ємності й упирається в неї, а дві протилежні бічні стінки 14 кришки перекриваються відповідно із двома протилежними бічними стінками 8 ємності, і впираються в них. Задня стінка 13 кришки розташовується урівень із задньою стінкою 7 ємності й прикріплена до неї за лінією 5 шарніра, а торцева частина 15 кришки розташовується напроти закритого кінця 9 ємності. 3 UA 110238 C2 5 10 15 20 25 30 35 40 45 50 55 Передня стінка 6 ємності включає внутрішню передню стінку 6а й зовнішню передню стінку 6b. Аналогічно, дві бічні стінки 8 ємності включають, відповідно, внутрішні бічні стінки 8а й зовнішні бічні стінки 8b. Внутрішня передня стінка 6а відходить від верхнього кінця 16 відповідної зовнішньої передньої стінки 6b і двох зовнішніх бічних стінок 8b паралельно їм (їй). Аналогічно, дві внутрішні бічні стінки 8а проходять від верхнього кінця 17 відповідних зовнішніх бічних стінок 8b, паралельно ім. Коли кришка 3 перебуває в закритому положенні, передня стінка 12 кришки по суті прилягає до внутрішньої передньої стінки 6а передньої стінки 6 ємності й перекривається з нею, а дві бічні стінки 14 кришки прилягають до відповідних внутрішніх бічних стінок 8а бічних стінок 8 ємності й перекриваються з ними. Кришка 3 на фіг. 1 показана у відкритому положенні. У даному варіанті виконання, упаковки 1 має зовнішню коробку 18 і внутрішню рамку 19. Зовнішня коробка 18 включає кришку 3 і частина 2, а внутрішня рамка 19 формує частину 2. Заготовка внутрішньої рамки 19 показана на фіг. 2. Жирним на фіг. 2 позначені лінії прорізів, а тонкими лініями показані лінії згину. Внутрішня рамка 19 формує внутрішню передню стінку 6а й внутрішні бічні стінки 8а передньої стінки 6 ємності. При цьому кришка 3 щільно надівається на внутрішню рамку 19, коли кришка перебуває в закритому положенні. Ємність і кришка 2, 3 сформовані із твердого, пружного матеріалу, наприклад, картону або пластику, так, що упаковка з відкидною кришкою зберігає свою форму, і завдяки цьому забезпечується захист вмісту простору 4 для розміщення курильних виробів. Передня стінка 6 ємності має верхню кромку 20, сформовану внутрішньою передньою стінкою 6а ємності й зміщену від верхнього кінця 16 зовнішньої передньої стінки 6b ємності. Аналогічно, бічні стінки 8 ємності мають верхні кромки 22, сформовані внутрішніми бічними стінками 8а ємності й зміщені від верхнього кінця 17 зовнішньої передньої стінки 8b ємності. У варіанті виконання, показаному на фіг. 1, у зовнішній передній стінці 6а сформований виріз 23 так, що секція верхньої кромки 20 передньої стінки перебуває нижче верхніх крайок 22 бічних стінок. У передній стінці 6 ємності сформована виїмка 24. Виїмка 24 у передній внутрішній стінці 6а корпусної частини 2 проходить від верхньої кромки 20 передньої стінки 6. Виїмка 24 має нижню кромку 25 і бічні кромки 26, що проходять між верхньою кромкою 20 передньої стінки 6 і нижньою кромкою 25 виїмки. Нижня кромка 25 виїмки 24 проходить паралельно верхній крайці 29 передньої стінки 6 паралельно їй, а бічні кромки 26 проходять поперек нижньої кромки 25. Нижня кромка 25 виїмки 24 зміщена від верхнього кінця 16 зовнішньої передньої стінки 6b так, що передня стінка 12 кришки 3 перекриває передню стінку 6 ємності по всій її ширині, коли кришка перебуває в закритому положенні, гарантуючи відсутність зазору між простором 4 для розміщення курильних виробів і простором зовні пачки. Клапан 27, що діє як стопорний елемент, сформовано у внутрішній передній стінці 6а корпусної частини 2. Клапан 27 сформований лінією прорізу у внутрішній передній стінці 6а й згином навколо лінії 28 згину. Клапан 27 проходить назовні від лицьової поверхні 29 внутрішньої передньої стінки 6а й відходить униз. У дійсному варіанті виконання, клапан 27 зміщено щодо верхньої кромки 20 передньої стінки 6 ємності. Вільний кінець 30 клапана 27 своєю вільною кромкою 32 зміщено від лінії 28 згину, при цьому клапан 27 сформований із твердого пружного матеріалу, тому може бути деформований. Таким чином, клапан 27 може зазнати пружної деформації убік внутрішньої передньої стінки 6а. Клапан 27 розташовано між верхньою кромкою 20 внутрішньої передньої стінки 6а ємності й верхнім кінцем 16 зовнішньої передньої стінки 6b ємності. Більше того, клапан 27 сформований таким, що відходить від лицьової поверхні 29 внутрішньої передньої стінки 6а між верхньою кромкою 20 внутрішньої передньої стінки 6а ємності й нижньою кромкою 25 виїмку 24. Тому клапан 27 розташований ближче до верхньої кромки внутрішньої передньої стінки 6а ємності, ніж нижня кромка 25 виїмки 24. Клапан 27 також зміщено від бічної кромки 26 виїмку 24. Упаковка з відкидною кришкою також має пару пелюстків 34, що виступають назовні убік від внутрішніх бічних стінок 8а ємності 2. Кожний пелюсток 34 відходить перпендикулярно від бічних стінок 8 ємності від внутрішньої передньої стінки 6а корпусної частини 2 паралельно їй. Кожний пелюсток 34 сформований вирізом у внутрішніх бічних стінках 8а. Перевагою того, що виїмка 24 сформована тільки в передній стінці 6 ємності полягає в тому, що пелюстки 34 можуть бути розташовані так, що виступаючи з бічних стінок 8 ємності, допомагають підтримувати закрите положення кришки. На внутрішній поверхні 36 передньої стінки 12 кришки 3 сформований уступ 35, що діє як стопорна частина. Уступ 35 розділяє внутрішню поверхню 36 передньої стінки 12 кришки на верхній рівень 37 і нижній рівень 38. Передня стінка 12 кришки 3 сформована із зовнішнього й 4 UA 110238 C2 5 10 15 20 25 30 35 40 45 50 55 внутрішнього шарів 39, 40, при цьому кромка внутрішнього шару 40 формує кромку 42 уступу 35. Зовнішній і внутрішній шари 39, 40 приклеєні один до одного за допомогою адгезиву. Клапан 27 виконано з можливістю відходити від передньої стінки 6 ємності так, що він сполучається з уступом 35 внутрішньої поверхні 36 передньої стінки 12 кришки й розташовується над нею, коли кришку 3 зміщають у закрите положення. Клапан 27, що діє як стопорний елемент, і уступ 35, що діє як стопорна частина, разом утворюють стопорний механізм для втримання кришки 3 у закритому положенні. Далі, з посиланням на фіг. 1 і 2, наводиться опис роботи упаковки з відкидною кришкою, відповідно до наведеного вище конкретного варіанта виконання. Коли упаковка 1 з відкидною кришкою зібрана, як описано вище, курильні вироби (не показані) розташовано в просторі 4 упаковки для розміщення курильних виробів. При цьому кришка 3 може шарнірно повертатися, відкриваючи й закриваючи корпусну частину 2 так, що курильні вироби (не показані) доступні для споживача, коли кришка 3 перебуває у відкритому положенні, і зберігаються в упаковці, коли кришка 3 перебуває в закритому положенні. Коли кришка перебуває у відкритому положенні (як показано на фіг. 1), стає доступним простір 4 для розміщення курильних виробів. Тому курильні вироби можуть бути витягнуті з ємності 3. Виїмку 24 формує проріз уздовж передньої частини упаковки, що дозволяє користувачеві легко схопити курильний виріб і витягти його з упаковки, замість того, щоб намагатися захопити його через верхній проріз упаковки. Крім того, в описаному варіанті виконання можна розташувати стопорний елемент на передній стінці упаковки так, щоб кришка перекривала стопорний елемент без зниження довжини виїмки для гарантії того, що перекривається стопорний елемент. В міру того, як кришку 3 повертають із відкритого положення в закрите положення, передня й бічні стінки 12, 14 кришки перекривають, відповідно, передню й бічні стінки 6, 8 ємності. Клапан 27 первинно відстоїть під гострим кутом до лицьової поверхні 29 передньої стінки 6 ємності. В міру повороту кришки 3 у закрите положення, вільна кромка 32 клапана 27 входить у контакт із внутрішньою поверхнею 36 передньої стінки 12 кришки. Клапан 27 притискається до внутрішньої поверхні 36 завдяки пружності клапана й (або) передньої стінки 6 корпусної частини 2. Вільна кромка 32 клапана 27 спочатку стикається з верхнім рівнем 37 і сповзає по ньому в міру того, як закривається кришка 3, поки вільна кромка 32 не розташується над уступом 35. Клапан 27 пружно притискається до нижнього рівня 38 і вдаряє в нього, і коли клапан 27 пружно деформується до нижнього рівня 38 і торкається його, відбувається чутне клацання. Таким чином, користувач одержує зворотний зв'язок, що кришка закрита. Тепер кришка 3 перебуває в закритому положенні. Закрите положення кришки 3 підтримується вільною кромкою 32 клапана 27, що зачіпає уступ 35. При цьому клапан 27 взаємно заблокований із кришкою, яка не може повертатися у відкрите положення через те, що клапан 27 упирається в уступ 35. До кришки 3 прикладається сила, що повертає, для переміщення кришки 3 із закритого положення у відкрите положення для того, щоб забезпечити доступ до закритого простору 4 з курильними виробами. Коли до кришки 3 прикладається обертаюче зусилля, уступ 35 впливає на клапан 27 і змушує його повертатися навколо лінії 28 його відгину. Передня стінка 12 кришки, передня стінка 6 ємності й (або) клапан 27 можуть пружно деформуватися так, що клапан 27 може повертатися й кришка 3 може бути пересунена у відкрите положення. В альтернативному варіанті виконання, показаному на фіг. 3, клапан сформований у передній стінці над лінією згину, але відігнутий так, що звернений униз. Така конструкція пачки для курильних виробів в основному аналогічна конструкції, описаній в наведеному вище конкретному прикладі виконання, і тому подальший докладний опис не наводиться. Крім того, компоненти й ознаки, відповідні до компонентів і ознак, описаних у зв'язку з попереднім варіантом виконання, зберігають попередні цифрові посилання. Клапан 27, що діє як стопорний елемент, сформовано у внутрішній передній стінці 6а корпусної частини 2. Клапан 27 сформований лінією 31 розрізу у внутрішній передній стінці 6а й може бути відігнутий навколо лінії 28а згину. Клапан 27 відгинається у зворотну сторону на передню стінку 6 ємності так, що він проходить униз над лицьовою поверхнею 29 передньої стінки 6 ємності. Перевагою такої конструкції є те, що клапан віджимається назовні від передньої стінки 6 і відходить під гострим кутом від лицьової поверхні 29 передньої стінки 6 ємності. Іншою перевагою є те, що пружність клапана гарантує, що клапан 27 розташується над уступом 35, сформованим у передній стінці 12 кришки. Тим самим підсилюється дотикальний зворотній зв'язок, включаючи звук клацання. 5 UA 110238 C2 5 10 15 20 25 30 35 40 45 50 55 60 Хоча в наведених вище варіантах виконання клапан 27 сформовано у внутрішній передній стінці 6а ємності 2 і з'єднується з уступом 35 у передній стінці 12 кришки, треба розуміти, що винахід не зводиться тільки до такої конструкції. Наприклад, на фіг. 4 і 5 представлений інший конкретний варіант виконання. Така конструкція пачки для курильних виробів в основному аналогічна конструкції, описаній в наведеному вище конкретному прикладі виконання, і тому подальший докладний опис не наводиться. Крім того, компоненти й ознаки, відповідні до компонентів і ознак, описаних у зв'язку з попереднім варіантом виконання, зберігають попередні цифрові посилання. У цьому варіанті виконання, однак, клапан 27 виступає від верхньої кромки 20 внутрішньої передньої стінки 6а корпусної частини 2. Клапан 27 може бути відігнутий навколо лінії 45 згину, що проходить уздовж верхньої кромки 20 передньої стінки 6 ємності, і на фіг. 4 показаний відігнутим у зворотну сторону над передньою стінкою 6 ємності так, що він проходить униз над лицьовою поверхнею 29 передньої стінки 6 ємності. У клапані 27 сформований виріз 46, або проріз, що проходить від вільної кромки 32 клапана 27 й розділяє зовнішній кінець 30 клапана 27 на два окремі язичкові елементи 47, 48. Клапан 27 сформований із твердого пружного матеріалу, тому можлива його деформація, і тому ці два язичкові елементи можуть пружно деформуватися незалежно один від одного. Лінія 45 згину виконана у вигляді перфорованої лінії для того, щоб спростити відгинання у зворотну сторону клапана 27, який проходить під гострим кутом до лицьової поверхні 29 передньої стінки 6 ємності. Хоча в даному варіанті виконання клапан 27 має виріз або розріз, слід мати на увазі, що в альтернативному варіанті виконання клапан 27 не буде мати вирізу або розрізу. Таким чином, клапан 27 розташовується на верхній кромці 20 внутрішньої передньої стінки 6а, тому він ближче до верхньої кромки 20, ніж нижня кромка 25 виїмки 24. У результаті, коли кришку зміщають у відкрите положення, передня стінка 12 кришки перекриває клапан 27, і клапан 27 упирається в передню стінку 12 кришки, а виїмка 24 сформована в передній стінці так, що максимальна довжина виїмки 24 може бути зроблена такою, щоб спростити добування курильних виробів із простору 4 для розміщення курильних виробів. У даному конкретному варіанті виконання уступ 35 має дві кромки 49, 50, які зміщено одна щодо іншої так, що одна із кромок 49 уступу розташована ближче до нижнього кінця 51 передньої стінки 12 кришки, ніж інша кромка 50. Дві кромки 49, 50 уступу проходять паралельно, але зміщені одна від одної. Клапан 27 проходить від передньої стінки 6 ємності так, що він сполучається з уступом 35 і розташовується на ньому, і кожний із двох язичкових елементів 47, 48 розташований так, щоб розміщатися над відповідними кромками 49, 50 уступу, коли кришку 3 переміщають у закрите положення. Тому, коли кришку 3 переміщають у закрите положення, один з язичкових елементів 47 розташовується над відповідною кромкою 49 уступу, і пружно підтискається до нижнього рівня 38 передньої стінки 12 кришки й ударяє в неї, роблячи перше чутне клацання. Потім, коли кришку 3 зміщають далі в закрите положення, другий язичковий елемент 48 розташовується над іншою кромкою 50 уступу й пружно підтискається до нижнього рівня 38 передньої стінки 12 кришки й ударяє в нього, роблячи друге чутне клацання. При цьому кришка 3 досягає закритого положення. Слід мати на увазі, що число чутних клацань може бути змінене використанням одного або більше додаткових уступів у передній стінці 12 кришки. Більше того, також слід мати на увазі, що число вироблених чутних клацань може бути змінене зміною числа й довжини язичкових елементів клапана, разом з кількістю й довжиною відповідних кромок уступу. Хоча в наведених вище варіантах виконання упаковка 1 включає зовнішню коробку й внутрішню рамку 18, 19, слід розуміти, що винахід не зводиться тільки до такої конструкції, і упаковка може бути сформована з декількох коробок різних конструкцій. На фіг. 6 і 7 представлений інший конкретний варіант виконання. Ця конструкція пачки для курильних виробів в основному аналогічна конструкції, описаній в наведених вище конкретних варіантах виконання, і тому подальший докладний опис не наводиться. Крім того, компоненти й ознаки, відповідні до компонентів і ознак, описаних у зв'язку з попереднім варіантом виконання, зберігають попередні цифрові посилання. У даному конкретному варіанті виконання, виїмка 24 проходить у прилягаючу бічну стінку 8 ємності так, що верхній край 53 бічної стінки 8 сформований нижньою кромкою 25 виїмки 24. Таким чином, виїмка 24 сформована в передній стінці 6 ємності й однієї з бічних стінок 8 ємності. Така конструкція дозволяє користувачеві легко витягати курильні вироби із простору 4 для розміщення курильних виробів, коли кришка 3 перебуває у відкритому положенні. Зокрема, у показаній конструкції полегшене добування першої сигарети із щільно впакованої пучки сигарет. Добування першої сигарети із щільно впакованої пучки створює складність, однак при 6 UA 110238 C2 5 10 15 20 25 30 35 40 45 50 55 60 забезпеченні доступу із двох сторін до сигарети за рахунок продовження виїмки на дві стінки ємності, користувачеві простіше схопити сигарету й прикласти зусилля для витягання. Верхній край 53 бічної стінки 8, у якому утворено виїмку 24, сформований внутрішньою бічною стінкою 8а, при цьому верхній край 53 зміщено від верхнього кінця 17 зовнішньої бічної стінки 8b так, що бічна стінка 14 кришки перекриває частину бічної стінки 8 ємності по її довжині, завдяки чому між простором 4 для розміщення курильних виробів і навколишнім простором не залишається зазору. Хоча в наведеному варіанті виконання є стопорний язичок 27, слід розуміти, що язичок може й не використовуватися, або використовуватися інші стопорні засоби. Більше того, внутрішня рамка може бути невід'ємною частиною зовнішньої коробки. Хоча в наведених варіантах упаковка 1 включає зовнішню коробку й внутрішню рамку 18, 19, слід розуміти, що винахід не зводиться тільки до такої конструкції, і упаковка може бути сформована з декількох коробок різних конструкцій. Хоча в наведеному вище конкретному варіанті виконання сформований язичок відходить від верхньої кромки 20 передньої стінки ємності, повинне бути зрозуміло, що можливі й інші конструкції, наприклад, у яких язичок формується вирізом у передній стінці корпусної частини 2. Хоча в наведених вище варіантах виконання сформовано одну виїмку з однієї сторони клапана, повинно бути зрозуміло, що в іншому варіанті виконання може бути зроблене друге виїмку, що проходить від верхньої кромки передньої стінки так, щоб клапан розташовувався між цими двома виїмками. На фіг. 8 і 9 представлена альтернативна форма пачки. Цифрові посилання для однакових елементів використані від вищеописаних варіантів виконання. Ця конструкція пачки для курильних виробів в основному аналогічна конструкції, описаній в наведених вище конкретних варіантах виконання, і тому подальший докладний опис не наводиться. Показана на фіг. 8 і 9 пачка включає зовнішню коробку 18 і внутрішню рамку 19. Зовнішня коробка 18 включає кришку 3 і частину корпусної частини 2, а внутрішня рамка 19 формує частину 2. Передня стінка 6 ємності включає внутрішню передню стінку 6а й зовнішню передню стінку 6b. Аналогічно, дві бічні стінки 8 ємності включають відповідні внутрішні бічні стінки 8а й зовнішні бічні стінки 8b. Внутрішня передня стінка 6а проходить від верхнього кінця 16 зовнішньої передньої стінки 6b. Аналогічно, дві внутрішні бічні стінки 8а проходять від верхнього кінця 17 відповідних зовнішніх бічних стінок 8b. Задня стінка 7 ємності включає внутрішню задню стінку 7а й зовнішню задню стінку 7b. Внутрішня задня стінка 7а проходить від верхнього кінця зовнішньої задньої стінки 7b. Закритий кінець 9 ємності 2 проходить від нижньої частини передньої, задньої й бічних стінок 6, 7, 8. Коли кришка 3 перебуває в закритому положенні, як показано на фіг. 8, передня стінка 12 кришки по суті прилягає до внутрішньої передньої стінки 6а передньої стінки 6 ємності й перекриває її, а дві бічні стінки 14 кришки прилягають до відповідних внутрішніх бічних стінок 8а бічних стінок 8 ємності й перекривають їх. Задня стінка 13 кришки в цілому прилягає до внутрішньої задньої стінки 7а задньої стінки 7 ємності й перекриває її. Торцева частина 15 кришки 3 проходить між верхніми кінцями передньої, задньої й бічних стінок 12, 13, 14 кришки. Внутрішня рамка 19 сформована внутрішньою передньою стінкою 6а, внутрішніми бічними стінками 8а й внутрішньою задньою стінкою 7а. Внутрішня рамка 19 проходить навколо від верхнього кінця зовнішньої передньої стінки 6b, зовнішніх бічних стінок 8b і зовнішньої задньої стінки 7b. Внутрішні бічні стінки 8а проходять від країв внутрішньої передньої стінки 6а, що лежать один проти одного. Внутрішня задня стінка 7а сформовано двома задніми секціями 54. Обидві задні секції 54 проходять кожна від заднього краю внутрішніх бічних стінок 8а. Вільні кінці 55 задніх секцій проходять назустріч один одному, коли внутрішня рамка 19 розташовано в зовнішній коробці 18. Дві задні секції 54, що формують внутрішню задню стінку 7а, забезпечують опору для заднього кінця кожної із внутрішніх бічних стінок 8а. Тому збільшується твердість внутрішньої рамки 19, зокрема, внутрішніх бічних стінок 8а. Кожна бічна стінка 8 ємності має дві частини, передню частину 56 і задню частину 57. Задня частина 57 кожної бічної сторони 8 ємності проходить під кутом до передньої частини 56 кожної бічної стінки 8 ємності. Передня й задня частини 56, 57 кожної бічної стінки 8 розділені лінією згину. Передня частина 56 кожної бічної стінки 8 проходить між передньою стінкою 6 ємності 2 і відповідною задньою стінкою 57. Задня стінка 57 кожної бічної стінки 8 проходить між відповідною передньою частиною 56 і задньою стінкою 7 ємності 2. Аналогічно, кожна бічна стінка 14 кришки має дві частини, передню частину 58 і задню частину 59. Задня частина 59 кришки кожної бічної стінки 14 кришки проходить під кутом до передньої частини 58 кришки кожної бічної стінки 14 кришки. Передня й задня частини 58, 59 кожної бічної стінки 14 розділені лінією згину. Передня частина 58 кришки кожної бічної сторони 14 кришки проходить між передньою стінкою 12 кришки й відповідною задньою частиною 59 кришки. Задня частина 59 7 UA 110238 C2 5 10 15 20 25 30 35 40 45 50 55 60 кришки кожної бічної стінки 14 кришки проходить між відповідною передньою частиною 58 кришки й задньою стінкою 13 кришки. Закритий кінець 9 ємності 2 і кінцева частина 15 кришки 3 кожна мають шестикутну форму. Внутрішня рамка 19 сформована так, щоб включати внутрішні передні й задні частини 56а, 57а бічних стінок 8 ємності. Внутрішні передні й задні частини 56а, 57а проходять від верхнього кінця відповідних зовнішніх передніх і задніх частин 56b, 57b. Коли кришка 3 перебуває в закритому положенні, як показано на фіг. 8, передні й задні частини 58, 59 прилягають до відповідних внутрішніх передніх і задніх частин 56а, 57а бічних стінок 8 ємності. У кожній із внутрішніх бічних стінок 8а ємності сформована виїмка 24. Внутрішні бічні стінки 8а ємності мають верхню кромку 22. Виїмка 24 проходить у внутрішній передній й задній частинах 56а, 57а. Кожна виїмка 24 проходить униз під кутом від верхньої кромки 20 внутрішньої передньої стінки 6а до верхньої кромки внутрішньої задньої стінки 7а. Виїмка 24 має V-подібну форму. Слід, однак, розуміти, що в альтернативному варіанті виконання, виїмки 24 можуть мати інший вид. Крім того, в альтернативному варіанті виконання виїмка може бути сформована тільки в одній із внутрішніх бічних стінок 8а ємності. Кожна виїмка 24 має нижню кромку 25. Від верхньої кромки 20 внутрішньої передньої стінки 6а корпусної частини 2 відходить клапан 27. Таким чином, клапан 27 відходить від внутрішньої рамки 19. Клапан 27 може відгинатися навколо лінії 28 згину, яка проходить уздовж верхньої кромки 20 внутрішньої передньої стінки 6а так, що він проходить униз над лицьовою поверхнею 29 внутрішньої передньої стінки 6а. Хоча в дійсному варіанті виконання клапан 27 розрізаний або розділений вирізом 46, або прорізом, треба розуміти, що в альтернативному варіанті клапан 27 не буде мати вирізу або прорізу. Однією перевагою формування виїмку або кожного виїмку в бічній стінці корпусної частини 2 є те, що клапан 27 може проходити по суті по ширині передньої стінки 6 корпусної частини 2. Клапан 27 проходить над нижньою кромкою 25 виїмки 24. Тому, коли кришку зміщають у закрите положення, передня стінка 12 кришки перекриває клапан 27 і клапан 27 упирається в передню стінку 12 кришки. Робота упаковки відбувається в цілому також, як це було описано у відношенні наведених вище варіантів виконання. При цьому, коли кришку 3 переміщають у закрите положення, клапан 27 розташовується над відповідними кромками уступу, роблячи чутне клацання, поки кришка 3 не займе закрите положення. Слід мати на увазі, що число чутних клацань може бути змінене використанням різного числа уступів у передній стінці 12 кришки. Більше того, також слід мати на увазі, що число вироблених чутних клацань може бути змінене зміною числа й довжини язичкових елементів клапана, разом з кількістю й довжиною відповідних крайок уступу. Коли кришку 3 переміщають у відкрите положення, користувач одержує доступ до курильних виробів, що утримуються в упаковці, завдяки виїмки, сформованій у внутрішній рамці 19. На фіг. 10 представлена альтернативна форма пачки. Цифрові посилання для однакових елементів використані від вищеописаних варіантів виконання. Ця конструкція пачки для курильних виробів в основному аналогічна конструкції, описаній в наведених вище конкретних варіантах виконання, і тому подальший докладний опис не наводиться. Показана на фіг. 10 пачка має зовнішню коробку 18 і внутрішню рамку 19. Зовнішня коробка 18 включає кришку 3 і частину корпусної частини 2, а внутрішня рамка 19 формує частину 2. Передня стінка 6 ємності включає внутрішню передню стінку 6а й зовнішню передню стінку 6b. Аналогічно, дві бічні стінки ємності 8 включають, відповідно, внутрішні бічні стінки 8а й зовнішні бічні стінки 8b. Внутрішня передня стінка 6а проходить від верхнього кінця 16 зовнішньої передньої стінки 6b. Аналогічно, дві внутрішні бічні стінки 8а проходять від верхнього кінця 17 відповідних зовнішніх бічних стінок 8b. Задня стінка 7 ємності включає внутрішню задню стінку 7а й зовнішню задню стінку 7b. Внутрішня задня стінка 7а проходить від верхнього кінця зовнішньої задньої стінки 7b. Від нижнього кінця передньої, бічних і задньої стінок 6, 7, 8 ємності проходить закритий кінець 9. Коли кришка 3 перебуває в закритому положенні, передня стінка 12 кришки в цілому прилягає до внутрішньої передньої стінки 6а передній стінці 6 ємності й перекриває її, а дві бічні стінки 14 кришки прилягають до відповідних внутрішніх бічних стінок 8а бічних стінок 8 ємності й перекривають їх. Задня стінка 13 кришки в цілому прилягає до внутрішньої задньої стінки 7а задньої стінки 7 ємності й перекриває її. Між верхніми кінцями передньої, задньої й бічних стінок 12, 13, 14 проходить кінцева частина 15 кришки 3. Внутрішня рамка 19 сформована внутрішньою передньою стінкою 6а, внутрішніми бічними стінками 8а й внутрішньою задньою стінкою 7а. Внутрішня рамка 19 проходить навколо й від верхнього кінця зовнішньої передньої стінки 6b, зовнішніх бічних стінок 8b і зовнішньої задньої 8 UA 110238 C2 5 10 15 20 25 30 35 40 45 50 55 60 стінки 7b. Внутрішні бічні стінки 8а відходять від краю внутрішньої передньої стінки 6а. Внутрішня задня стінка 7а сформовано двома задніми секціями 54. Дві задні секції 54 обидві відходять від заднього краю внутрішніх бічних стінок 8а. Вільні кінці 55 задніх секцій 54 проходять назустріч один одному, коли внутрішню рамку 19 розташовують усередині зовнішньої коробки 18. Дві задні секції 54, що формують внутрішню задню стінку 7а, створюють опору для внутрішніх бічних стінок 8а. Завдяки цьому, збільшується твердість внутрішньої рамки 19, зокрема, внутрішніх бічних стінок 8а. У внутрішній задній стінці 7а зроблений виріз, що полегшує добування виробів з корпусної частини, коли кришка 3 перебуває у відкритому положенні. Кожна бічна стінка 8 ємності проходить між передньою стінкою 6 ємності 2 і задньою стінкою 7 ємності 2. Кожна бічна стінка 8 ємності вигнута й має напівкруглий профіль. Передня стінка 6 ємності 2 з'єднується з кожною бічною стінкою 8 ємності по дотичній. Аналогічно, бічна стінка 14 кришки проходить між передньою стінкою 12 кришки й задньою 13 стінкою кришки. Кожна бічна стінка 14 кришки вигнута й має напівкруглий профіль. Передня стінка 12 кришки з'єднується з кожною бічною стінкою 14 кришки по дотичній. Аналогічно, задня стінка 13 кришки з'єднується з кожною бічною стінкою 14 кришки по дотичній. Коли кришка 3 перебуває в закритому положенні, вигнуті внутрішні поверхні бічних стінок 14 кришки прилягають до відповідних вигнутих зовнішніх поверхонь внутрішніх бічних стінок 8а ємності 2 і перекривають їх. У кожній із внутрішніх бічних стінок 8а ємності сформована виїмка. Кожна виїмка 24 має дугоподібну нижню кромку 25, хоча можуть бути використані виїмки іншої форми. Кожна виїмка 24 проходить униз між верхньою кромкою 20 внутрішньої передньої стінки 6а й верхньою кромкою внутрішньої задньої стінки 7а. В альтернативній конструкції виїмка може бути сформована тільки в одній із внутрішніх бічних стінок 8а ємності. Від верхньої кромки 20 внутрішньої передньої стінки 6а корпусної частини 2 відходить клапан 27. При цьому клапан 27 відходить від внутрішньої рамки 19. Клапан 27 може бути відігнутий за лінією 28 згину, що проходить уздовж верхньої кромки 20 внутрішньої передньої стінки 6а. Хоча в дійсному варіанті виконання клапан 27 надрізаний або розділений вирізом 46, або прорізом, треба розуміти, що в альтернативному варіанті виконання клапан 27 може й не мати вирізу або прорізу. Однією перевагою формування виїмки або кожної виїмки в бічній стінці корпусної частини 2 є те, що клапан 27 може проходити по суті по ширині передньої стінки 6 корпусної частини 2. Клапан 27 проходить над нижньою кромкою 25 виїмки 24. Тому, коли кришку зміщають у закрите положення, передня стінка 12 кришки перекриває клапан 27 і клапан 27 упирається в передню стінку 12 кришки. Робота упаковки відбувається в цілому також, як це було описано у відношенні наведених вище варіантів виконання. При цьому, коли кришку 3 переміщають у закрите положення, клапан 27 розташовується над відповідними кромками уступу, роблячи чутне клацання, поки кришка 3 не займе закрите положення. Слід мати на увазі, що число чутних клацань може бути змінене використанням різного числа уступів у передній стінці 12 кришки. Більше того, також слід мати на увазі, що число вироблених чутних клацань може бути змінене зміною числа й довжини язичкових елементів клапана, разом з кількістю й довжиною відповідних кромок уступу. Коли кришку 3 переміщають у відкрите положення, користувач одержує доступ до курильних виробів, що втримуються в упаковці, завдяки виїмкам, сформованим у внутрішній рамці 19. Незважаючи на те, що в описаних вище варіантах виконання клапан відходить від внутрішньої рамки й виїмка також проходить у внутрішній рамці, слід розуміти, що можливі й інші конструкції. Наприклад, в альтернативній конструкції клапан може бути сформований у зовнішній коробці, а виїмка може бути сформована на внутрішній рамці. Більше того, внутрішня рамка може мати можливість сковзати щодо зовнішньої коробки. Інші конкретні варіанти виконання представлені на фіг. 11 і 12. Ця конструкція пачки для курильних виробів в основному аналогічна конструкції, описаній в наведених вище конкретних варіантах виконання, і тому подальший докладний опис не наводиться. Крім того, компоненти й ознаки, відповідні до компонентів і ознак, описаних у зв'язку з попереднім варіантом виконання, зберігають попередні цифрові посилання. У конкретному варіанті виконання, показаному на фіг. 11 і 12, пачка для курильних виробів також містить герметичну оболонку 60, сформовану захисним шаром і охоплюючу курильні вироби (не показані). Отвір 62, що забезпечує доступ до курильних виробів у герметичній оболонці 60, показаний на фіг. 11 пунктирними лініями. Отвір 62 сформовано в герметичній оболонці 60 і проходить через верхню поверхню 63 оболонки 60 на переднє ребро 64 і частково від ребра 64 униз по передній поверхні оболонки 60. Захисний шар, що оточує курильні вироби, 9 UA 110238 C2 5 10 15 20 25 30 35 40 45 50 55 може бути виконаний, наприклад, з металізованого пластику або з ламінату пластику з металевою фольгою. Поверх отвору 62 розташована тонка плівка у вигляді наклейки, що запечатує 65, на нижній поверхні якої, зверненої до захисного шару, є адгезив, що зберігає постійну липкість. Адгезив, що зберігає постійну липкість, нанесений там, де наклейка, що запечатує, виходить на краї 66 за переділами кромок, що розкриваються 67, отвору 62. Від нижньої кромки 69 наклейки, що запечатує, відходить язичок 68 так, що користувач може захопити його й використовувати для зняття наклейки, що запечатує, для розкриття отвору 62. На язичку 68 матеріал, що зберігає постійну липкість, відсутній. При першому використанні кромки, що розкриваються 67, отвору 62 можуть бути визначені лініями розриву в захисному матеріалі або реальними розрізами, що допомагають розкрити отвір. Після цього користувач може витягти сигарети з пачки через отвір 62, а потім знову запечатати отвір просто відпустивши язичок так, щоб краї 66 прилипли назад до прилягаючих частин матеріалу захисного шару. Для забезпечення ефективної адгезії, усередині герметичної оболонки розташовується друга внутрішня рамка (не показана), створюючи під захисним шаром опорну поверхню, на яку впливає тиск, що запечатує, створюваний користувачем, який закриває пачку. У варіанті виконання, показаному на фіг. 11 і 12, у передній стінці 6 корпусної частини 2 сформована виїмка 70. Виїмка 70 проходить від верхньої кромки 20 передньої стінки 6 і має нижню кромку 72, що проходить паралельно верхній кромці 20 передньої стінки 6, але зі зсувом від неї. Нижня кромка 72 виїмки 70 зміщена від верхнього кінця 16 зовнішньої передньої стінки 6Ь ємності так, що передня стінка 12 кришки перекриває передню стінку 6 ємності по всій її ширині, коли кришка перебуває в закритому положенні. Від нижньої кромки 72 виїмки 70 відходить клапан 73, що діє як стопорний елемент. Клапан 73 може відгинатися за лінією 74 згину, виконаною з перфорацією для полегшення відгинання клапана 73 та проходить уздовж нижньої кромки 72 виїмки 70, а клапан проходить униз над лицьовою поверхнею 29 передньої стінки 6 ємності. Клапан 73 сформований із твердого пружного матеріалу, що дозволяє його деформувати, і проходить під гострим кутом до поверхні 29 передньої стінки 6 ємності. Вільний кінець 75 клапана 73 має вільну кромку 76, рознесену з лінією 74 згину. На внутрішній поверхні 36 передньої стінки 12 кришки 3 сформований уступ 77, що діє як стопорна частина. Уступ 77 розділяє внутрішню поверхню 36 передньої стінки 12 кришки на верхній рівень 37 і нижній рівень 38. Клапан 73 може відходити від передньої стінки 6 ємності так, що він сполучається з уступом 77 внутрішньої стінки 36 передньої стінки 12 кришки й розташовується над ним, коли кришку 3 переміщають у закрите положення. Клапан 27, що діє як стопорний елемент, і уступ 35, що діє як стопорна частина, разом утворюють стопорний механізм, що втримує кришку 3 у закритому положенні. Нижня кромка 69 наклейки, що запечатує 65, проходить поблизу нижньої кромки 72 виїмки 70. Від нижньої кромки 69 наклейки, що запечатує 65, відходить язичок 68, який може бути захоплений користувачем і використаний для зняття наклейки й розкриття отвору 62 для забезпечення доступу до курильних виробів у герметичній оболонці 60. Язичок 68 шарнірно повертається навколо лінії 78 шарніра. Язичок 68 перекриває нижню кромку 72 виїмки 70 і лежить на клапані 73, при цьому частини язичка 68 виступають по обидва боки клапана 73. Вільний кінець 79 язичка 68 упирається в клапан 73, але не доходить до вільного кінця 75 клапана 73 так, що вільна кромка 76 клапана 73 може розташовуватися над уступом 77 на кришці 3 і входити з ним у зачеплення, коли кришку переміщають у закрите положення. Язичок 68 віджимається клапаном 73 від передньої стінки 6 корпусної частини 2 так, що між язичком 68 і передньою стінкою 6 утворюється проміжок. Тому користувачеві неважко захопити язичок 68 і використовувати його, щоб потягнути наклейку, що запечатує 65, для розкриття пачки. В альтернативній конструкції, де клапан 73 не розташовується над уступом на кришці й не входить із ним у зачеплення, вільний кінець 79 язичка 68 проходить над клапаном 73. Тому, клапан 73 вдавлюється під язичком 68 і не бачимо для користувача. Крім того, довжина язичка збільшена, що спрощує захват язичка 68 користувачем. Хоча в наведеному вище варіанті виконання клапан проходить від нижньої кромки виїмки, треба мати на увазі, що в альтернативному варіанті виконання корпусна частина не має виїмку, і клапан відходить від верхньої кромки передньої стінки ємності. 10 UA 110238 C2 5 10 15 20 25 30 35 40 Незважаючи на те, що в описаних вище варіантах виконання клапан і уступ сформовані, відповідно, у передніх стінках корпусної частини й кришки, слід мати на увазі, що клапан може бути сформований у кришці, а уступ у корпусній частині. Крім того, слід мати на увазі, що клапан і уступ можуть бути сформовані в бічній стінці корпусної частини й кришки. Були описані й показані варіанти виконання винаходу, при цьому фахівцям повинне бути зрозуміло, що в наведених конкретних варіантах виконання можуть бути зроблені зміни, що не виходять за межі області винаходу, визначеної наступної далі формулою винаходу. ФОРМУЛА ВИНАХОДУ 1. Пачка для курильних виробів, що включає корпусну частину (2) і кришку (3), шарнірно приєднану до корпусної частини (2) за лінією (5) шарніра, при цьому корпусна частина (2) має внутрішню рамку (19) і зовнішню коробку (18), кришка (3) має торцеву частину (15) і першу й другу стінки (12, 14) кришки, що відходять від торцевої частини (15) й перекривають першу й другу стінки (6, 8) ємності корпусної частини (2) у закритому положенні, перша стінка (6) ємності має стопорний елемент (27), що розташовується над відповідною стопорною частиною (35) на першій стінці (12) кришки, і виїмку (24), сформовану на внутрішній рамці (19), що відходить від верхньої кромки (20) внутрішньої рамки (19) у першу й другу стінки (6, 8) ємності, причому нижня кромка (25) виїмки (24) зміщена від верхньої кромки (20) стінки (6) ємності далі, ніж стопорний елемент (27). 2. Пачка за п. 1, у якій стопорний елемент може шарнірно повертатися щодо стінки (6) ємності навколо лінії (28, 28а, 45) згину лінії, що проходить зі зсувом паралельно до (5) шарніра. 3. Пачка за одним з пп. 1 або 2, у якій внутрішня рамка (19) виступає нагору від верхнього кінця (16) зовнішньої коробки (18). 4. Пачка за п. 3, у якій нижня кромка (25) виїмки (24) розташована із проміжком від верхнього кінця (16) зовнішньої коробки (18). 5. Пачка для курильних виробів, що включає корпусну частину (2) і кришку (3), шарнірно приєднану до корпусної частини (2), при цьому корпусна частина (2) має більшу і меншу стінки (6, 8) ємності, а кришка (3) має торцеву частину (15) і більшу й меншу стінки (12, 14) кришки, що відходять від торцевої частини (15), що й перекривають по ширині більшу і меншу стінки (6, 8) ємності у закритому положенні, і більша стінка (6) ємності має виїмку (24), сформовану в більшій стінці (6) ємності й проходить від її верхньої кромки (20) більшої стінки (6) ємності, причому виїмка (24) проходить вздовж принаймні половини більшої стінки (6) ємності і сформована у меншій стінці (8) ємності й проходить у ній від більшої стінки (6) ємності й верхньої кромки меншої стінки (8) ємності. 6. Пачка за п. 5, у якій більша стінка (6) ємності додатково містить стопорний елемент (27), який розташовується над відповідною стопорною частиною (35) на першій стінці (12) кришки. 7. Пачка за п. 6, у якій нижня кромка (25) виїмки (24) зміщена від верхньої кромки (20) більшої стінки (6) ємності далі, ніж стопорний елемент (27). 8. Пачка за одним з пп. 6 або 7, у якій корпусна частина (2) має зовнішню коробку (18) і внутрішню рамку (19), що виступає нагору від верхнього кінця (16) зовнішньої коробки (18), при цьому виїмка (24) сформована у внутрішній рамці (19). 11 UA 110238 C2 12 UA 110238 C2 13 UA 110238 C2 14 UA 110238 C2 15 UA 110238 C2 16 UA 110238 C2 17 UA 110238 C2 18 UA 110238 C2 19 UA 110238 C2 20 UA 110238 C2 21 UA 110238 C2 22 UA 110238 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 23
