Пачка для курильних виробів

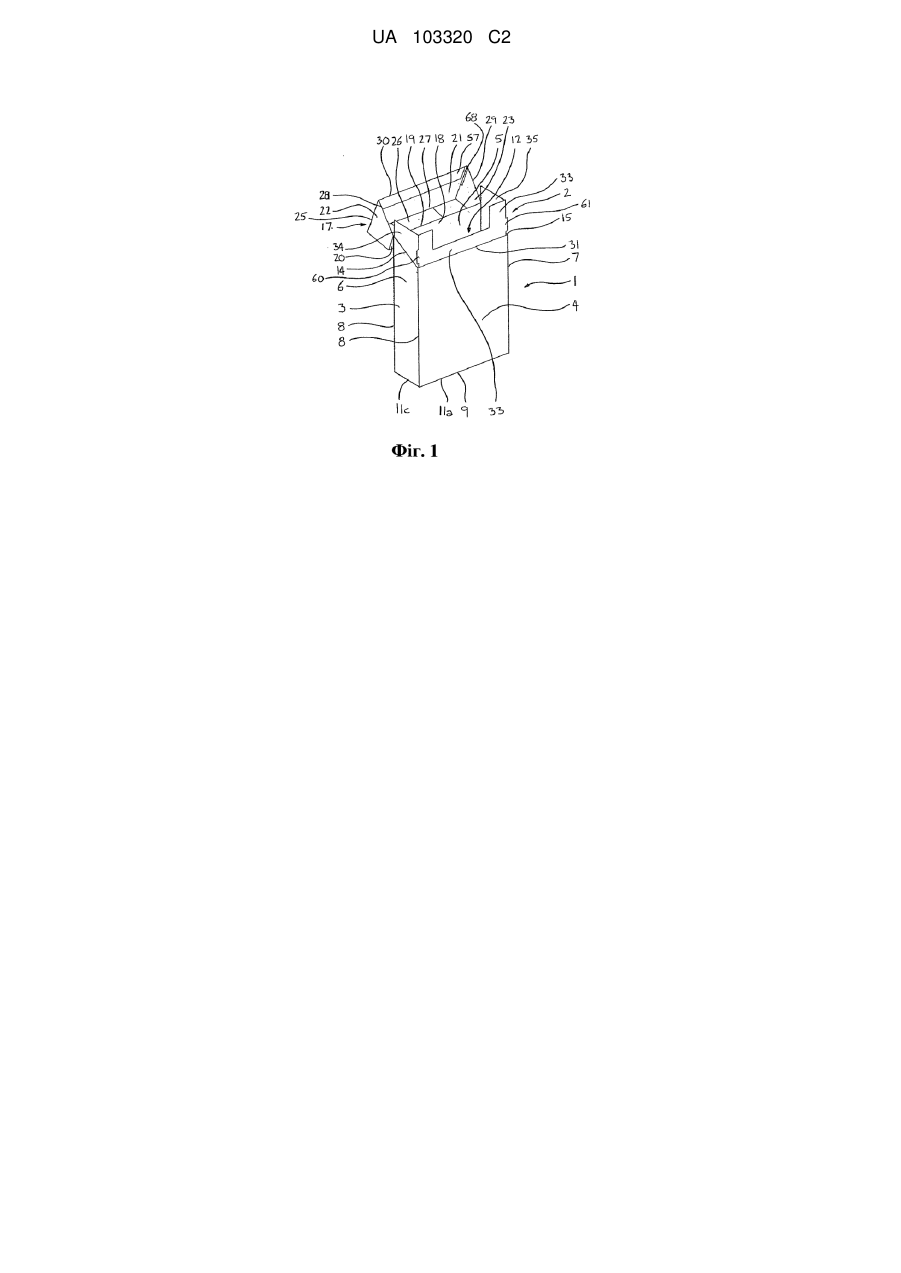

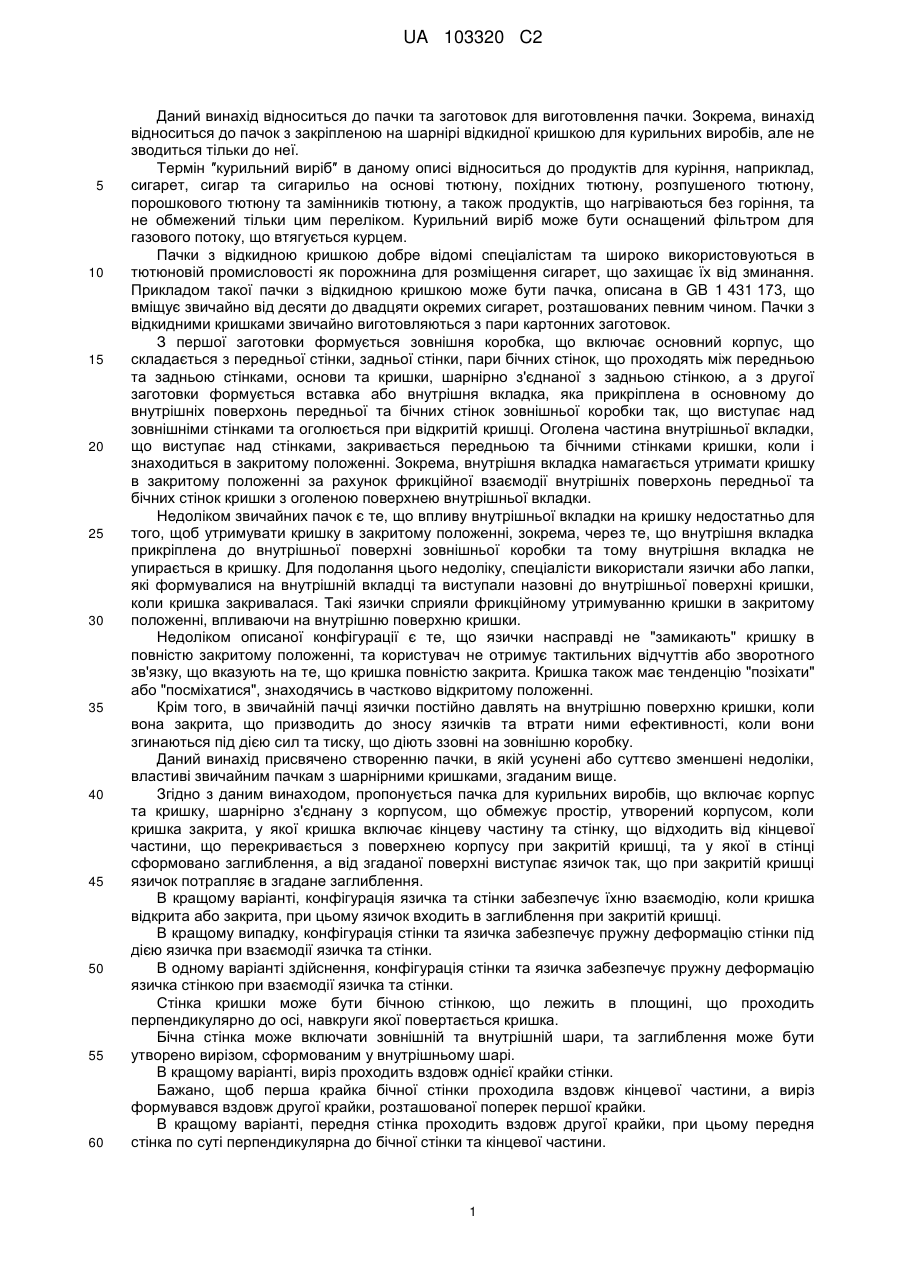

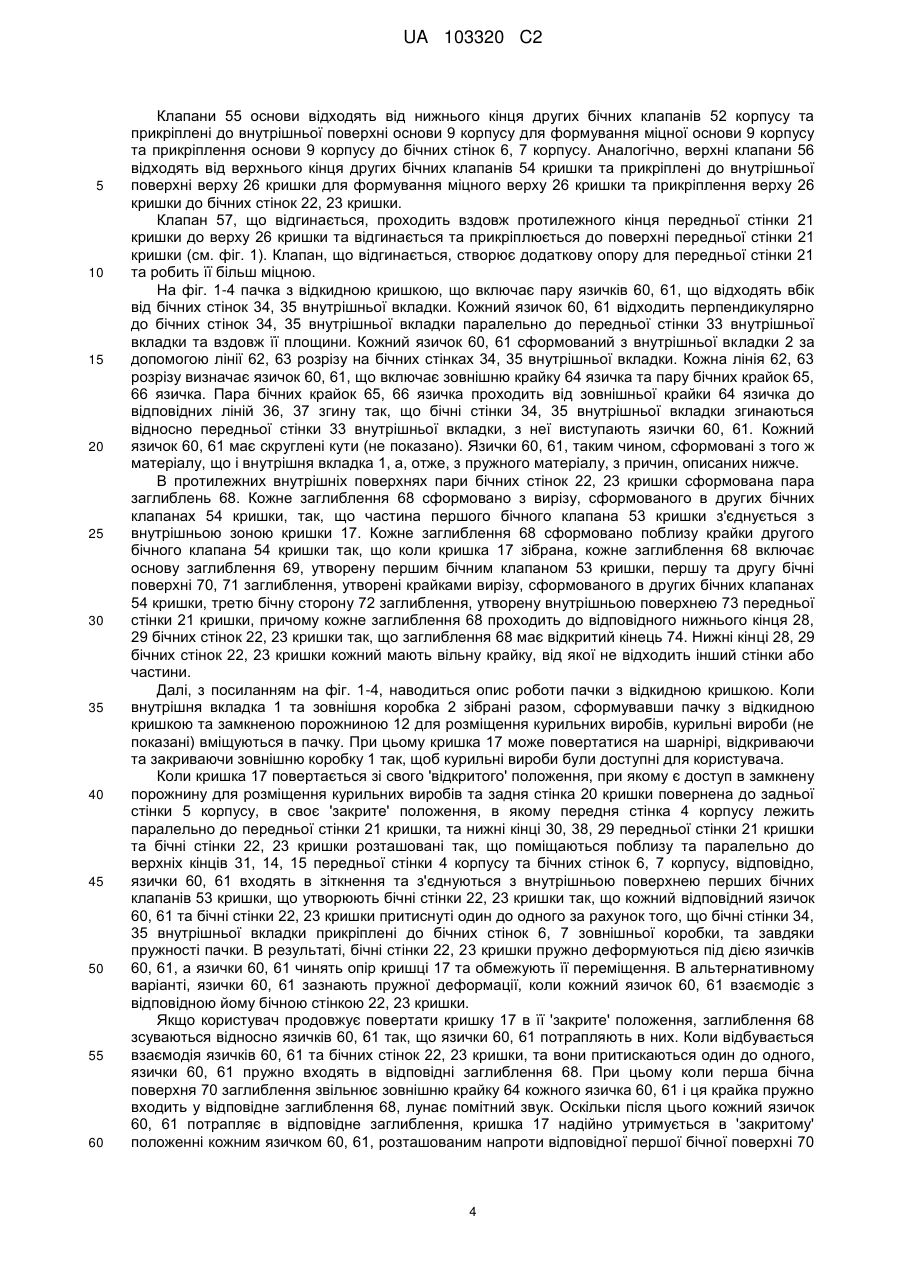

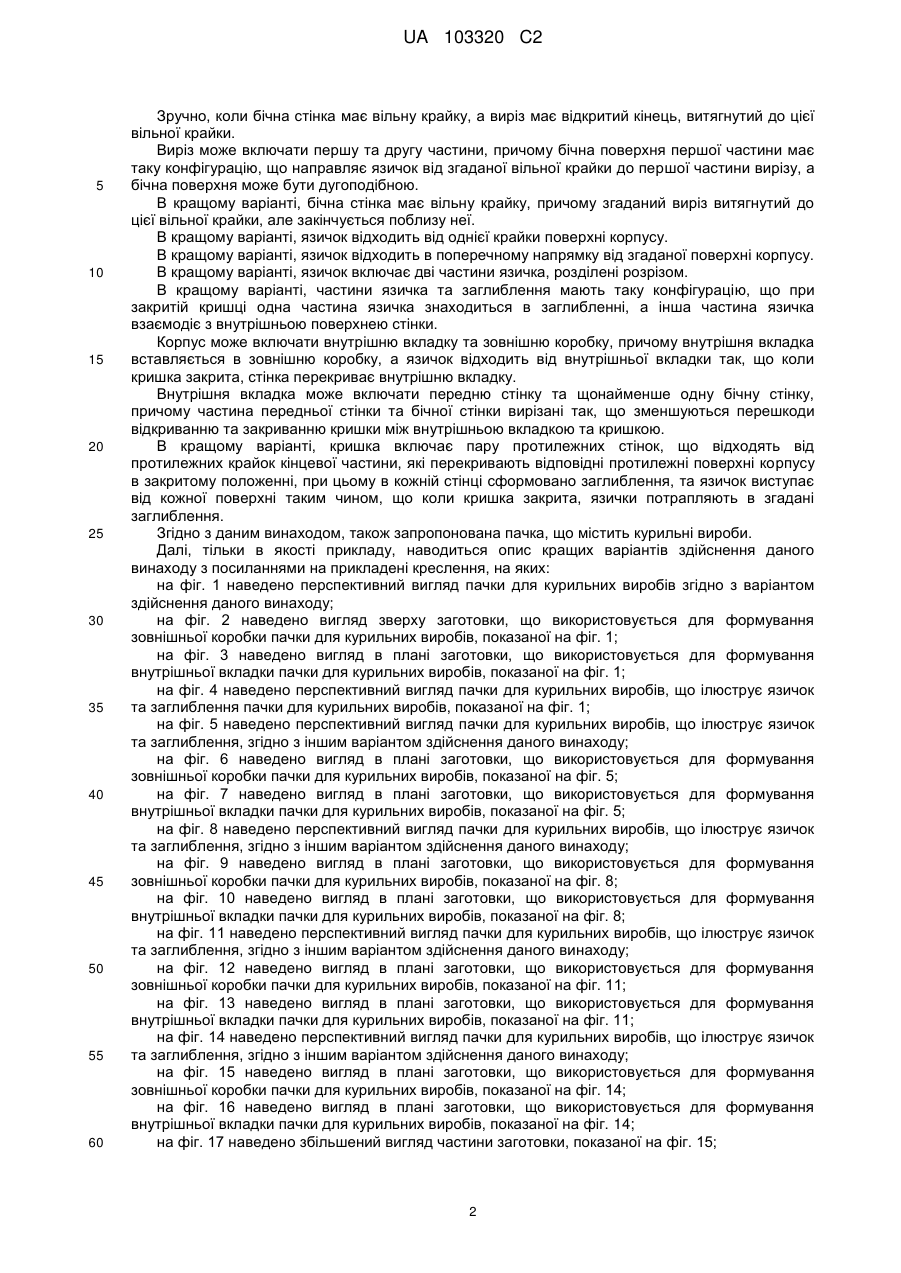

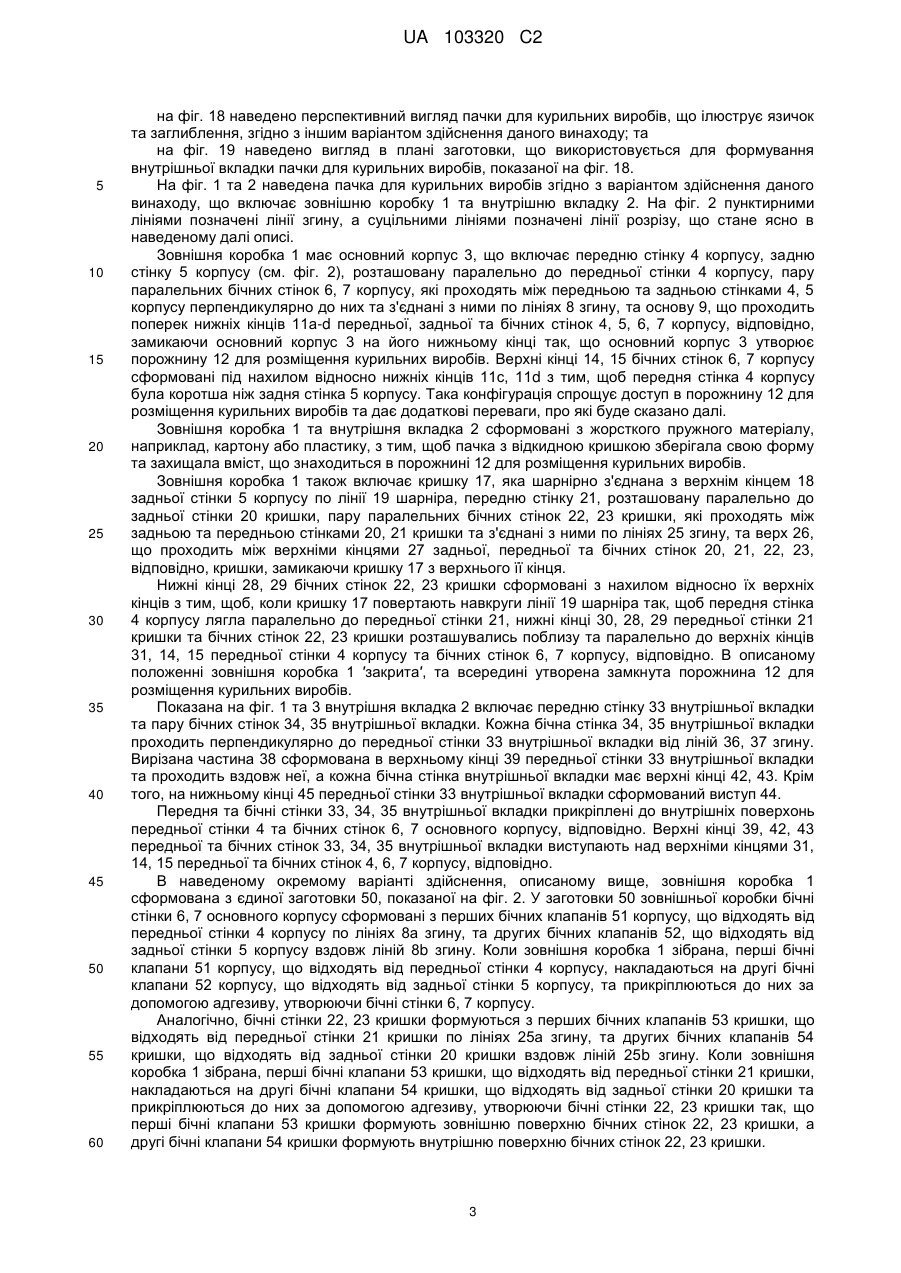

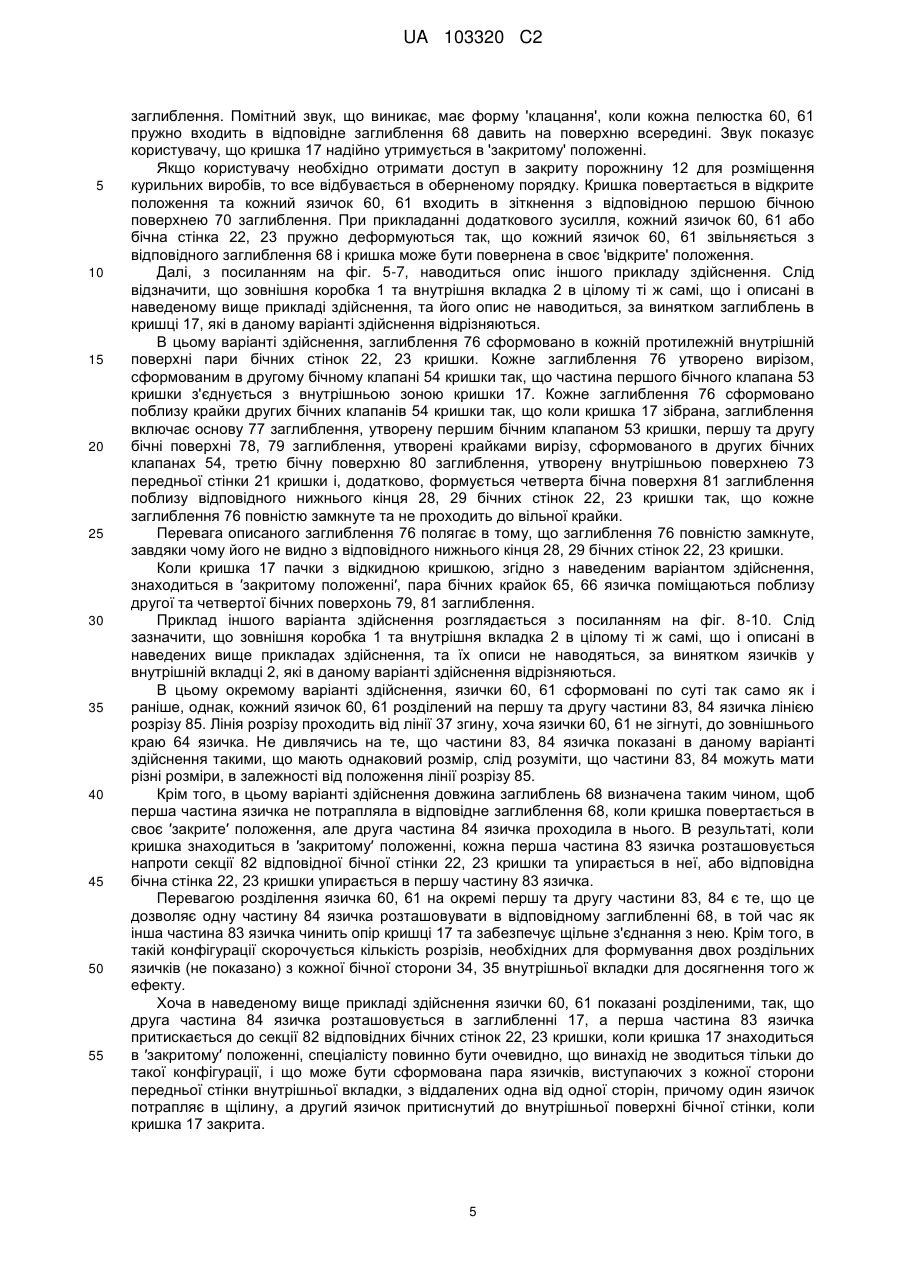

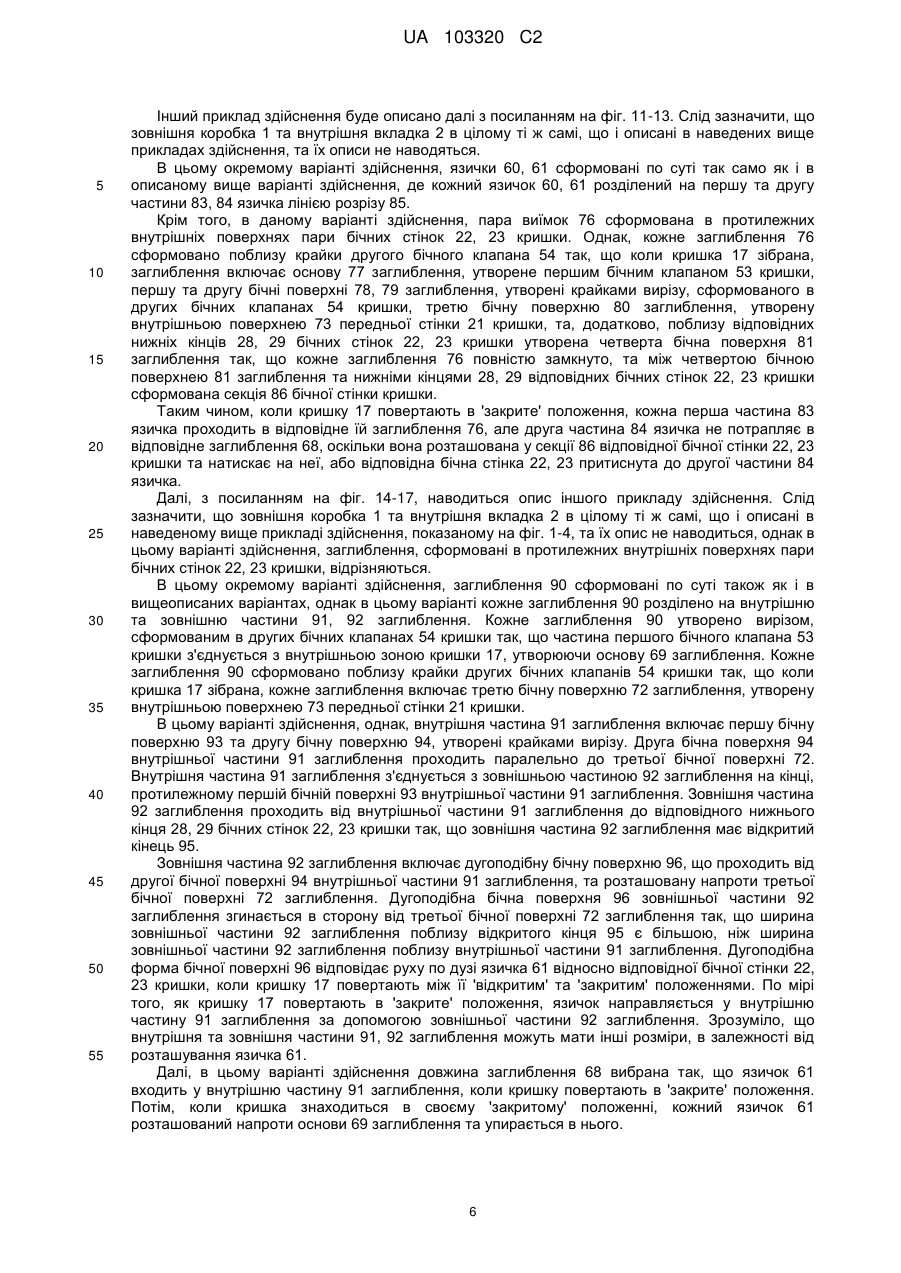

Реферат: В заявці описана пачка для курильних виробів, що включає корпус (3) та кришку (17), шарнірно з'єднану з корпусом з можливістю обмеження простору, утвореного корпусом при закритій кришці, у якому кришка включає кінцеву частину та, що відходить від кінцевої частини, стінку, що перекривається з поверхнею корпусу при закритій кришці, та у якій в стінці сформовано заглиблення (68), а від згаданої поверхні виступає язичок так, що при закритій кришці язичок потрапляє в згадане заглиблення. (Фіг. 1) UA 103320 C2 (12) UA 103320 C2 UA 103320 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід відноситься до пачки та заготовок для виготовлення пачки. Зокрема, винахід відноситься до пачок з закріпленою на шарнірі відкидної кришкою для курильних виробів, але не зводиться тільки до неї. Термін ″курильний виріб″ в даному описі відноситься до продуктів для куріння, наприклад, сигарет, сигар та сигарильо на основі тютюну, похідних тютюну, розпушеного тютюну, порошкового тютюну та замінників тютюну, а також продуктів, що нагріваються без горіння, та не обмежений тільки цим переліком. Курильний виріб може бути оснащений фільтром для газового потоку, що втягується курцем. Пачки з відкидною кришкою добре відомі спеціалістам та широко використовуються в тютюновій промисловості як порожнина для розміщення сигарет, що захищає їх від зминання. Прикладом такої пачки з відкидною кришкою може бути пачка, описана в GB 1 431 173, що вміщує звичайно від десяти до двадцяти окремих сигарет, розташованих певним чином. Пачки з відкидними кришками звичайно виготовляються з пари картонних заготовок. З першої заготовки формується зовнішня коробка, що включає основний корпус, що складається з передньої стінки, задньої стінки, пари бічних стінок, що проходять між передньою та задньою стінками, основи та кришки, шарнірно з'єднаної з задньою стінкою, а з другої заготовки формується вставка або внутрішня вкладка, яка прикріплена в основному до внутрішніх поверхонь передньої та бічних стінок зовнішньої коробки так, що виступає над зовнішніми стінками та оголюється при відкритій кришці. Оголена частина внутрішньої вкладки, що виступає над стінками, закривається передньою та бічними стінками кришки, коли і знаходиться в закритому положенні. Зокрема, внутрішня вкладка намагається утримати кришку в закритому положенні за рахунок фрикційної взаємодії внутрішніх поверхонь передньої та бічних стінок кришки з оголеною поверхнею внутрішньої вкладки. Недоліком звичайних пачок є те, що впливу внутрішньої вкладки на кришку недостатньо для того, щоб утримувати кришку в закритому положенні, зокрема, через те, що внутрішня вкладка прикріплена до внутрішньої поверхні зовнішньої коробки та тому внутрішня вкладка не упирається в кришку. Для подолання цього недоліку, спеціалісти використали язички або лапки, які формувалися на внутрішній вкладці та виступали назовні до внутрішньої поверхні кришки, коли кришка закривалася. Такі язички сприяли фрикційному утримуванню кришки в закритому положенні, впливаючи на внутрішню поверхню кришки. Недоліком описаної конфігурації є те, що язички насправді не "замикають" кришку в повністю закритому положенні, та користувач не отримує тактильних відчуттів або зворотного зв'язку, що вказують на те, що кришка повністю закрита. Кришка також має тенденцію "позіхати" або "посміхатися", знаходячись в частково відкритому положенні. Крім того, в звичайній пачці язички постійно давлять на внутрішню поверхню кришки, коли вона закрита, що призводить до зносу язичків та втрати ними ефективності, коли вони згинаються під дією сил та тиску, що діють ззовні на зовнішню коробку. Даний винахід присвячено створенню пачки, в якій усунені або суттєво зменшені недоліки, властиві звичайним пачкам з шарнірними кришками, згаданим вище. Згідно з даним винаходом, пропонується пачка для курильних виробів, що включає корпус та кришку, шарнірно з'єднану з корпусом, що обмежує простір, утворений корпусом, коли кришка закрита, у якої кришка включає кінцеву частину та стінку, що відходить від кінцевої частини, що перекривається з поверхнею корпусу при закритій кришці, та у якої в стінці сформовано заглиблення, а від згаданої поверхні виступає язичок так, що при закритій кришці язичок потрапляє в згадане заглиблення. В кращому варіанті, конфігурація язичка та стінки забезпечує їхню взаємодію, коли кришка відкрита або закрита, при цьому язичок входить в заглиблення при закритій кришці. В кращому випадку, конфігурація стінки та язичка забезпечує пружну деформацію стінки під дією язичка при взаємодії язичка та стінки. В одному варіанті здійснення, конфігурація стінки та язичка забезпечує пружну деформацію язичка стінкою при взаємодії язичка та стінки. Стінка кришки може бути бічною стінкою, що лежить в площині, що проходить перпендикулярно до осі, навкруги якої повертається кришка. Бічна стінка може включати зовнішній та внутрішній шари, та заглиблення може бути утворено вирізом, сформованим у внутрішньому шарі. В кращому варіанті, виріз проходить вздовж однієї крайки стінки. Бажано, щоб перша крайка бічної стінки проходила вздовж кінцевої частини, а виріз формувався вздовж другої крайки, розташованої поперек першої крайки. В кращому варіанті, передня стінка проходить вздовж другої крайки, при цьому передня стінка по суті перпендикулярна до бічної стінки та кінцевої частини. 1 UA 103320 C2 5 10 15 20 25 30 35 40 45 50 55 60 Зручно, коли бічна стінка має вільну крайку, а виріз має відкритий кінець, витягнутий до цієї вільної крайки. Виріз може включати першу та другу частини, причому бічна поверхня першої частини має таку конфігурацію, що направляє язичок від згаданої вільної крайки до першої частини вирізу, а бічна поверхня може бути дугоподібною. В кращому варіанті, бічна стінка має вільну крайку, причому згаданий виріз витягнутий до цієї вільної крайки, але закінчується поблизу неї. В кращому варіанті, язичок відходить від однієї крайки поверхні корпусу. В кращому варіанті, язичок відходить в поперечному напрямку від згаданої поверхні корпусу. В кращому варіанті, язичок включає дві частини язичка, розділені розрізом. В кращому варіанті, частини язичка та заглиблення мають таку конфігурацію, що при закритій кришці одна частина язичка знаходиться в заглибленні, а інша частина язичка взаємодіє з внутрішньою поверхнею стінки. Корпус може включати внутрішню вкладку та зовнішню коробку, причому внутрішня вкладка вставляється в зовнішню коробку, а язичок відходить від внутрішньої вкладки так, що коли кришка закрита, стінка перекриває внутрішню вкладку. Внутрішня вкладка може включати передню стінку та щонайменше одну бічну стінку, причому частина передньої стінки та бічної стінки вирізані так, що зменшуються перешкоди відкриванню та закриванню кришки між внутрішньою вкладкою та кришкою. В кращому варіанті, кришка включає пару протилежних стінок, що відходять від протилежних крайок кінцевої частини, які перекривають відповідні протилежні поверхні корпусу в закритому положенні, при цьому в кожній стінці сформовано заглиблення, та язичок виступає від кожної поверхні таким чином, що коли кришка закрита, язички потрапляють в згадані заглиблення. Згідно з даним винаходом, також запропонована пачка, що містить курильні вироби. Далі, тільки в якості прикладу, наводиться опис кращих варіантів здійснення даного винаходу з посиланнями на прикладені креслення, на яких: на фіг. 1 наведено перспективний вигляд пачки для курильних виробів згідно з варіантом здійснення даного винаходу; на фіг. 2 наведено вигляд зверху заготовки, що використовується для формування зовнішньої коробки пачки для курильних виробів, показаної на фіг. 1; на фіг. 3 наведено вигляд в плані заготовки, що використовується для формування внутрішньої вкладки пачки для курильних виробів, показаної на фіг. 1; на фіг. 4 наведено перспективний вигляд пачки для курильних виробів, що ілюструє язичок та заглиблення пачки для курильних виробів, показаної на фіг. 1; на фіг. 5 наведено перспективний вигляд пачки для курильних виробів, що ілюструє язичок та заглиблення, згідно з іншим варіантом здійснення даного винаходу; на фіг. 6 наведено вигляд в плані заготовки, що використовується для формування зовнішньої коробки пачки для курильних виробів, показаної на фіг. 5; на фіг. 7 наведено вигляд в плані заготовки, що використовується для формування внутрішньої вкладки пачки для курильних виробів, показаної на фіг. 5; на фіг. 8 наведено перспективний вигляд пачки для курильних виробів, що ілюструє язичок та заглиблення, згідно з іншим варіантом здійснення даного винаходу; на фіг. 9 наведено вигляд в плані заготовки, що використовується для формування зовнішньої коробки пачки для курильних виробів, показаної на фіг. 8; на фіг. 10 наведено вигляд в плані заготовки, що використовується для формування внутрішньої вкладки пачки для курильних виробів, показаної на фіг. 8; на фіг. 11 наведено перспективний вигляд пачки для курильних виробів, що ілюструє язичок та заглиблення, згідно з іншим варіантом здійснення даного винаходу; на фіг. 12 наведено вигляд в плані заготовки, що використовується для формування зовнішньої коробки пачки для курильних виробів, показаної на фіг. 11; на фіг. 13 наведено вигляд в плані заготовки, що використовується для формування внутрішньої вкладки пачки для курильних виробів, показаної на фіг. 11; на фіг. 14 наведено перспективний вигляд пачки для курильних виробів, що ілюструє язичок та заглиблення, згідно з іншим варіантом здійснення даного винаходу; на фіг. 15 наведено вигляд в плані заготовки, що використовується для формування зовнішньої коробки пачки для курильних виробів, показаної на фіг. 14; на фіг. 16 наведено вигляд в плані заготовки, що використовується для формування внутрішньої вкладки пачки для курильних виробів, показаної на фіг. 14; на фіг. 17 наведено збільшений вигляд частини заготовки, показаної на фіг. 15; 2 UA 103320 C2 5 10 15 20 25 30 35 40 45 50 55 60 на фіг. 18 наведено перспективний вигляд пачки для курильних виробів, що ілюструє язичок та заглиблення, згідно з іншим варіантом здійснення даного винаходу; та на фіг. 19 наведено вигляд в плані заготовки, що використовується для формування внутрішньої вкладки пачки для курильних виробів, показаної на фіг. 18. На фіг. 1 та 2 наведена пачка для курильних виробів згідно з варіантом здійснення даного винаходу, що включає зовнішню коробку 1 та внутрішню вкладку 2. На фіг. 2 пунктирними лініями позначені лінії згину, а суцільними лініями позначені лінії розрізу, що стане ясно в наведеному далі описі. Зовнішня коробка 1 має основний корпус 3, що включає передню стінку 4 корпусу, задню стінку 5 корпусу (см. фіг. 2), розташовану паралельно до передньої стінки 4 корпусу, пару паралельних бічних стінок 6, 7 корпусу, які проходять між передньою та задньою стінками 4, 5 корпусу перпендикулярно до них та з'єднані з ними по лініях 8 згину, та основу 9, що проходить поперек нижніх кінців 11а-d передньої, задньої та бічних стінок 4, 5, 6, 7 корпусу, відповідно, замикаючи основний корпус 3 на його нижньому кінці так, що основний корпус 3 утворює порожнину 12 для розміщення курильних виробів. Верхні кінці 14, 15 бічних стінок 6, 7 корпусу сформовані під нахилом відносно нижніх кінців 11с, 11d з тим, щоб передня стінка 4 корпусу була коротша ніж задня стінка 5 корпусу. Така конфігурація спрощує доступ в порожнину 12 для розміщення курильних виробів та дає додаткові переваги, про які буде сказано далі. Зовнішня коробка 1 та внутрішня вкладка 2 сформовані з жорсткого пружного матеріалу, наприклад, картону або пластику, з тим, щоб пачка з відкидною кришкою зберігала свою форму та захищала вміст, що знаходиться в порожнині 12 для розміщення курильних виробів. Зовнішня коробка 1 також включає кришку 17, яка шарнірно з'єднана з верхнім кінцем 18 задньої стінки 5 корпусу по лінії 19 шарніра, передню стінку 21, розташовану паралельно до задньої стінки 20 кришки, пару паралельних бічних стінок 22, 23 кришки, які проходять між задньою та передньою стінками 20, 21 кришки та з'єднані з ними по лініях 25 згину, та верх 26, що проходить між верхніми кінцями 27 задньої, передньої та бічних стінок 20, 21, 22, 23, відповідно, кришки, замикаючи кришку 17 з верхнього її кінця. Нижні кінці 28, 29 бічних стінок 22, 23 кришки сформовані з нахилом відносно їх верхніх кінців з тим, щоб, коли кришку 17 повертають навкруги лінії 19 шарніра так, щоб передня стінка 4 корпусу лягла паралельно до передньої стінки 21, нижні кінці 30, 28, 29 передньої стінки 21 кришки та бічних стінок 22, 23 кришки розташувались поблизу та паралельно до верхніх кінців 31, 14, 15 передньої стінки 4 корпусу та бічних стінок 6, 7 корпусу, відповідно. В описаному положенні зовнішня коробка 1 ′закрита′, та всередині утворена замкнута порожнина 12 для розміщення курильних виробів. Показана на фіг. 1 та 3 внутрішня вкладка 2 включає передню стінку 33 внутрішньої вкладки та пару бічних стінок 34, 35 внутрішньої вкладки. Кожна бічна стінка 34, 35 внутрішньої вкладки проходить перпендикулярно до передньої стінки 33 внутрішньої вкладки від ліній 36, 37 згину. Вирізана частина 38 сформована в верхньому кінці 39 передньої стінки 33 внутрішньої вкладки та проходить вздовж неї, а кожна бічна стінка внутрішньої вкладки має верхні кінці 42, 43. Крім того, на нижньому кінці 45 передньої стінки 33 внутрішньої вкладки сформований виступ 44. Передня та бічні стінки 33, 34, 35 внутрішньої вкладки прикріплені до внутрішніх поверхонь передньої стінки 4 та бічних стінок 6, 7 основного корпусу, відповідно. Верхні кінці 39, 42, 43 передньої та бічних стінок 33, 34, 35 внутрішньої вкладки виступають над верхніми кінцями 31, 14, 15 передньої та бічних стінок 4, 6, 7 корпусу, відповідно. В наведеному окремому варіанті здійснення, описаному вище, зовнішня коробка 1 сформована з єдиної заготовки 50, показаної на фіг. 2. У заготовки 50 зовнішньої коробки бічні стінки 6, 7 основного корпусу сформовані з перших бічних клапанів 51 корпусу, що відходять від передньої стінки 4 корпусу по лініях 8а згину, та других бічних клапанів 52, що відходять від задньої стінки 5 корпусу вздовж ліній 8b згину. Коли зовнішня коробка 1 зібрана, перші бічні клапани 51 корпусу, що відходять від передньої стінки 4 корпусу, накладаються на другі бічні клапани 52 корпусу, що відходять від задньої стінки 5 корпусу, та прикріплюються до них за допомогою адгезиву, утворюючи бічні стінки 6, 7 корпусу. Аналогічно, бічні стінки 22, 23 кришки формуються з перших бічних клапанів 53 кришки, що відходять від передньої стінки 21 кришки по лініях 25а згину, та других бічних клапанів 54 кришки, що відходять від задньої стінки 20 кришки вздовж ліній 25b згину. Коли зовнішня коробка 1 зібрана, перші бічні клапани 53 кришки, що відходять від передньої стінки 21 кришки, накладаються на другі бічні клапани 54 кришки, що відходять від задньої стінки 20 кришки та прикріплюються до них за допомогою адгезиву, утворюючи бічні стінки 22, 23 кришки так, що перші бічні клапани 53 кришки формують зовнішню поверхню бічних стінок 22, 23 кришки, а другі бічні клапани 54 кришки формують внутрішню поверхню бічних стінок 22, 23 кришки. 3 UA 103320 C2 5 10 15 20 25 30 35 40 45 50 55 60 Клапани 55 основи відходять від нижнього кінця других бічних клапанів 52 корпусу та прикріплені до внутрішньої поверхні основи 9 корпусу для формування міцної основи 9 корпусу та прикріплення основи 9 корпусу до бічних стінок 6, 7 корпусу. Аналогічно, верхні клапани 56 відходять від верхнього кінця других бічних клапанів 54 кришки та прикріплені до внутрішньої поверхні верху 26 кришки для формування міцного верху 26 кришки та прикріплення верху 26 кришки до бічних стінок 22, 23 кришки. Клапан 57, що відгинається, проходить вздовж протилежного кінця передньої стінки 21 кришки до верху 26 кришки та відгинається та прикріплюється до поверхні передньої стінки 21 кришки (см. фіг. 1). Клапан, що відгинається, створює додаткову опору для передньої стінки 21 та робить її більш міцною. На фіг. 1-4 пачка з відкидною кришкою, що включає пару язичків 60, 61, що відходять вбік від бічних стінок 34, 35 внутрішньої вкладки. Кожний язичок 60, 61 відходить перпендикулярно до бічних стінок 34, 35 внутрішньої вкладки паралельно до передньої стінки 33 внутрішньої вкладки та вздовж її площини. Кожний язичок 60, 61 сформований з внутрішньої вкладки 2 за допомогою лінії 62, 63 розрізу на бічних стінках 34, 35 внутрішньої вкладки. Кожна лінія 62, 63 розрізу визначає язичок 60, 61, що включає зовнішню крайку 64 язичка та пару бічних крайок 65, 66 язичка. Пара бічних крайок 65, 66 язичка проходить від зовнішньої крайки 64 язичка до відповідних ліній 36, 37 згину так, що бічні стінки 34, 35 внутрішньої вкладки згинаються відносно передньої стінки 33 внутрішньої вкладки, з неї виступають язички 60, 61. Кожний язичок 60, 61 має скруглені кути (не показано). Язички 60, 61, таким чином, сформовані з того ж матеріалу, що і внутрішня вкладка 1, а, отже, з пружного матеріалу, з причин, описаних нижче. В протилежних внутрішніх поверхнях пари бічних стінок 22, 23 кришки сформована пара заглиблень 68. Кожне заглиблення 68 сформовано з вирізу, сформованого в других бічних клапанах 54 кришки, так, що частина першого бічного клапана 53 кришки з'єднується з внутрішньою зоною кришки 17. Кожне заглиблення 68 сформовано поблизу крайки другого бічного клапана 54 кришки так, що коли кришка 17 зібрана, кожне заглиблення 68 включає основу заглиблення 69, утворену першим бічним клапаном 53 кришки, першу та другу бічні поверхні 70, 71 заглиблення, утворені крайками вирізу, сформованого в других бічних клапанах 54 кришки, третю бічну сторону 72 заглиблення, утворену внутрішньою поверхнею 73 передньої стінки 21 кришки, причому кожне заглиблення 68 проходить до відповідного нижнього кінця 28, 29 бічних стінок 22, 23 кришки так, що заглиблення 68 має відкритий кінець 74. Нижні кінці 28, 29 бічних стінок 22, 23 кришки кожний мають вільну крайку, від якої не відходить інший стінки або частини. Далі, з посиланням на фіг. 1-4, наводиться опис роботи пачки з відкидною кришкою. Коли внутрішня вкладка 1 та зовнішня коробка 2 зібрані разом, сформувавши пачку з відкидною кришкою та замкненою порожниною 12 для розміщення курильних виробів, курильні вироби (не показані) вміщуються в пачку. При цьому кришка 17 може повертатися на шарнірі, відкриваючи та закриваючи зовнішню коробку 1 так, щоб курильні вироби були доступні для користувача. Коли кришка 17 повертається зі свого 'відкритого' положення, при якому є доступ в замкнену порожнину для розміщення курильних виробів та задня стінка 20 кришки повернена до задньої стінки 5 корпусу, в своє 'закрите' положення, в якому передня стінка 4 корпусу лежить паралельно до передньої стінки 21 кришки, та нижні кінці 30, 38, 29 передньої стінки 21 кришки та бічні стінки 22, 23 кришки розташовані так, що поміщаються поблизу та паралельно до верхніх кінців 31, 14, 15 передньої стінки 4 корпусу та бічних стінок 6, 7 корпусу, відповідно, язички 60, 61 входять в зіткнення та з'єднуються з внутрішньою поверхнею перших бічних клапанів 53 кришки, що утворюють бічні стінки 22, 23 кришки так, що кожний відповідний язичок 60, 61 та бічні стінки 22, 23 кришки притиснуті один до одного за рахунок того, що бічні стінки 34, 35 внутрішньої вкладки прикріплені до бічних стінок 6, 7 зовнішньої коробки, та завдяки пружності пачки. В результаті, бічні стінки 22, 23 кришки пружно деформуються під дією язичків 60, 61, а язички 60, 61 чинять опір кришці 17 та обмежують її переміщення. В альтернативному варіанті, язички 60, 61 зазнають пружної деформації, коли кожний язичок 60, 61 взаємодіє з відповідною йому бічною стінкою 22, 23 кришки. Якщо користувач продовжує повертати кришку 17 в її 'закрите' положення, заглиблення 68 зсуваються відносно язичків 60, 61 так, що язички 60, 61 потрапляють в них. Коли відбувається взаємодія язичків 60, 61 та бічних стінок 22, 23 кришки, та вони притискаються один до одного, язички 60, 61 пружно входять в відповідні заглиблення 68. При цьому коли перша бічна поверхня 70 заглиблення звільнює зовнішню крайку 64 кожного язичка 60, 61 і ця крайка пружно входить у відповідне заглиблення 68, лунає помітний звук. Оскільки після цього кожний язичок 60, 61 потрапляє в відповідне заглиблення, кришка 17 надійно утримується в 'закритому' положенні кожним язичком 60, 61, розташованим напроти відповідної першої бічної поверхні 70 4 UA 103320 C2 5 10 15 20 25 30 35 40 45 50 55 заглиблення. Помітний звук, що виникає, має форму 'клацання', коли кожна пелюстка 60, 61 пружно входить в відповідне заглиблення 68 давить на поверхню всередині. Звук показує користувачу, що кришка 17 надійно утримується в 'закритому' положенні. Якщо користувачу необхідно отримати доступ в закриту порожнину 12 для розміщення курильних виробів, то все відбувається в оберненому порядку. Кришка повертається в відкрите положення та кожний язичок 60, 61 входить в зіткнення з відповідною першою бічною поверхнею 70 заглиблення. При прикладанні додаткового зусилля, кожний язичок 60, 61 або бічна стінка 22, 23 пружно деформуються так, що кожний язичок 60, 61 звільняється з відповідного заглиблення 68 і кришка може бути повернена в своє 'відкрите' положення. Далі, з посиланням на фіг. 5-7, наводиться опис іншого прикладу здійснення. Слід відзначити, що зовнішня коробка 1 та внутрішня вкладка 2 в цілому ті ж самі, що і описані в наведеному вище прикладі здійснення, та його опис не наводиться, за винятком заглиблень в кришці 17, які в даному варіанті здійснення відрізняються. В цьому варіанті здійснення, заглиблення 76 сформовано в кожній протилежній внутрішній поверхні пари бічних стінок 22, 23 кришки. Кожне заглиблення 76 утворено вирізом, сформованим в другому бічному клапані 54 кришки так, що частина першого бічного клапана 53 кришки з'єднується з внутрішньою зоною кришки 17. Кожне заглиблення 76 сформовано поблизу крайки других бічних клапанів 54 кришки так, що коли кришка 17 зібрана, заглиблення включає основу 77 заглиблення, утворену першим бічним клапаном 53 кришки, першу та другу бічні поверхні 78, 79 заглиблення, утворені крайками вирізу, сформованого в других бічних клапанах 54, третю бічну поверхню 80 заглиблення, утворену внутрішньою поверхнею 73 передньої стінки 21 кришки і, додатково, формується четверта бічна поверхня 81 заглиблення поблизу відповідного нижнього кінця 28, 29 бічних стінок 22, 23 кришки так, що кожне заглиблення 76 повністю замкнуте та не проходить до вільної крайки. Перевага описаного заглиблення 76 полягає в тому, що заглиблення 76 повністю замкнуте, завдяки чому його не видно з відповідного нижнього кінця 28, 29 бічних стінок 22, 23 кришки. Коли кришка 17 пачки з відкидною кришкою, згідно з наведеним варіантом здійснення, знаходиться в ′закритому положенні′, пара бічних крайок 65, 66 язичка поміщаються поблизу другої та четвертої бічних поверхонь 79, 81 заглиблення. Приклад іншого варіанта здійснення розглядається з посиланням на фіг. 8-10. Слід зазначити, що зовнішня коробка 1 та внутрішня вкладка 2 в цілому ті ж самі, що і описані в наведених вище прикладах здійснення, та їх описи не наводяться, за винятком язичків у внутрішній вкладці 2, які в даному варіанті здійснення відрізняються. В цьому окремому варіанті здійснення, язички 60, 61 сформовані по суті так само як і раніше, однак, кожний язичок 60, 61 розділений на першу та другу частини 83, 84 язичка лінією розрізу 85. Лінія розрізу проходить від лінії 37 згину, хоча язички 60, 61 не зігнуті, до зовнішнього краю 64 язичка. Не дивлячись на те, що частини 83, 84 язичка показані в даному варіанті здійснення такими, що мають однаковий розмір, слід розуміти, що частини 83, 84 можуть мати різні розміри, в залежності від положення лінії розрізу 85. Крім того, в цьому варіанті здійснення довжина заглиблень 68 визначена таким чином, щоб перша частина язичка не потрапляла в відповідне заглиблення 68, коли кришка повертається в своє ′закрите′ положення, але друга частина 84 язичка проходила в нього. В результаті, коли кришка знаходиться в ′закритому′ положенні, кожна перша частина 83 язичка розташовується напроти секції 82 відповідної бічної стінки 22, 23 кришки та упирається в неї, або відповідна бічна стінка 22, 23 кришки упирається в першу частину 83 язичка. Перевагою розділення язичка 60, 61 на окремі першу та другу частини 83, 84 є те, що це дозволяє одну частину 84 язичка розташовувати в відповідному заглибленні 68, в той час як інша частина 83 язичка чинить опір кришці 17 та забезпечує щільне з'єднання з нею. Крім того, в такій конфігурації скорочується кількість розрізів, необхідних для формування двох роздільних язичків (не показано) з кожної бічної сторони 34, 35 внутрішньої вкладки для досягнення того ж ефекту. Хоча в наведеному вище прикладі здійснення язички 60, 61 показані розділеними, так, що друга частина 84 язичка розташовується в заглибленні 17, а перша частина 83 язичка притискається до секції 82 відповідних бічних стінок 22, 23 кришки, коли кришка 17 знаходиться в ′закритому′ положенні, спеціалісту повинно бути очевидно, що винахід не зводиться тільки до такої конфігурації, і що може бути сформована пара язичків, виступаючих з кожної сторони передньої стінки внутрішньої вкладки, з віддалених одна від одної сторін, причому один язичок потрапляє в щілину, а другий язичок притиснутий до внутрішньої поверхні бічної стінки, коли кришка 17 закрита. 5 UA 103320 C2 5 10 15 20 25 30 35 40 45 50 55 Інший приклад здійснення буде описано далі з посиланням на фіг. 11-13. Слід зазначити, що зовнішня коробка 1 та внутрішня вкладка 2 в цілому ті ж самі, що і описані в наведених вище прикладах здійснення, та їх описи не наводяться. В цьому окремому варіанті здійснення, язички 60, 61 сформовані по суті так само як і в описаному вище варіанті здійснення, де кожний язичок 60, 61 розділений на першу та другу частини 83, 84 язичка лінією розрізу 85. Крім того, в даному варіанті здійснення, пара виїмок 76 сформована в протилежних внутрішніх поверхнях пари бічних стінок 22, 23 кришки. Однак, кожне заглиблення 76 сформовано поблизу крайки другого бічного клапана 54 так, що коли кришка 17 зібрана, заглиблення включає основу 77 заглиблення, утворене першим бічним клапаном 53 кришки, першу та другу бічні поверхні 78, 79 заглиблення, утворені крайками вирізу, сформованого в других бічних клапанах 54 кришки, третю бічну поверхню 80 заглиблення, утворену внутрішньою поверхнею 73 передньої стінки 21 кришки, та, додатково, поблизу відповідних нижніх кінців 28, 29 бічних стінок 22, 23 кришки утворена четверта бічна поверхня 81 заглиблення так, що кожне заглиблення 76 повністю замкнуто, та між четвертою бічною поверхнею 81 заглиблення та нижніми кінцями 28, 29 відповідних бічних стінок 22, 23 кришки сформована секція 86 бічної стінки кришки. Таким чином, коли кришку 17 повертають в 'закрите' положення, кожна перша частина 83 язичка проходить в відповідне їй заглиблення 76, але друга частина 84 язичка не потрапляє в відповідне заглиблення 68, оскільки вона розташована у секції 86 відповідної бічної стінки 22, 23 кришки та натискає на неї, або відповідна бічна стінка 22, 23 притиснута до другої частини 84 язичка. Далі, з посиланням на фіг. 14-17, наводиться опис іншого прикладу здійснення. Слід зазначити, що зовнішня коробка 1 та внутрішня вкладка 2 в цілому ті ж самі, що і описані в наведеному вище прикладі здійснення, показаному на фіг. 1-4, та їх опис не наводиться, однак в цьому варіанті здійснення, заглиблення, сформовані в протилежних внутрішніх поверхнях пари бічних стінок 22, 23 кришки, відрізняються. В цьому окремому варіанті здійснення, заглиблення 90 сформовані по суті також як і в вищеописаних варіантах, однак в цьому варіанті кожне заглиблення 90 розділено на внутрішню та зовнішню частини 91, 92 заглиблення. Кожне заглиблення 90 утворено вирізом, сформованим в других бічних клапанах 54 кришки так, що частина першого бічного клапана 53 кришки з'єднується з внутрішньою зоною кришки 17, утворюючи основу 69 заглиблення. Кожне заглиблення 90 сформовано поблизу крайки других бічних клапанів 54 кришки так, що коли кришка 17 зібрана, кожне заглиблення включає третю бічну поверхню 72 заглиблення, утворену внутрішньою поверхнею 73 передньої стінки 21 кришки. В цьому варіанті здійснення, однак, внутрішня частина 91 заглиблення включає першу бічну поверхню 93 та другу бічну поверхню 94, утворені крайками вирізу. Друга бічна поверхня 94 внутрішньої частини 91 заглиблення проходить паралельно до третьої бічної поверхні 72. Внутрішня частина 91 заглиблення з'єднується з зовнішньою частиною 92 заглиблення на кінці, протилежному першій бічній поверхні 93 внутрішньої частини 91 заглиблення. Зовнішня частина 92 заглиблення проходить від внутрішньої частини 91 заглиблення до відповідного нижнього кінця 28, 29 бічних стінок 22, 23 кришки так, що зовнішня частина 92 заглиблення має відкритий кінець 95. Зовнішня частина 92 заглиблення включає дугоподібну бічну поверхню 96, що проходить від другої бічної поверхні 94 внутрішньої частини 91 заглиблення, та розташовану напроти третьої бічної поверхні 72 заглиблення. Дугоподібна бічна поверхня 96 зовнішньої частини 92 заглиблення згинається в сторону від третьої бічної поверхні 72 заглиблення так, що ширина зовнішньої частини 92 заглиблення поблизу відкритого кінця 95 є більшою, ніж ширина зовнішньої частини 92 заглиблення поблизу внутрішньої частини 91 заглиблення. Дугоподібна форма бічної поверхні 96 відповідає руху по дузі язичка 61 відносно відповідної бічної стінки 22, 23 кришки, коли кришку 17 повертають між її 'відкритим' та 'закритим' положеннями. По мірі того, як кришку 17 повертають в 'закрите' положення, язичок направляється у внутрішню частину 91 заглиблення за допомогою зовнішньої частини 92 заглиблення. Зрозуміло, що внутрішня та зовнішня частини 91, 92 заглиблення можуть мати інші розміри, в залежності від розташування язичка 61. Далі, в цьому варіанті здійснення довжина заглиблення 68 вибрана так, що язичок 61 входить у внутрішню частину 91 заглиблення, коли кришку повертають в 'закрите' положення. Потім, коли кришка знаходиться в своєму 'закритому' положенні, кожний язичок 61 розташований напроти основи 69 заглиблення та упирається в нього. 6 UA 103320 C2 5 10 15 20 25 30 35 40 45 50 55 60 Перевагою описаного варіанта здійснення є те, що в ньому зовнішня частина 92 заглиблення діє як напрямна для відповідного язичка 61 так, що язичок належним чином потрапляє в відповідну внутрішню частину 91 заглиблення, коли кришка закривається. Хоча в наведеному вище прикладі здійснення зовнішня частина 92 заглиблення показана такою, що має дугоподібну бічну поверхню 96 заглиблення, спеціалісту повинно бути зрозуміло, що винахід не зводиться тільки до такої конфігурації, що дугоподібна бічна поверхня 96 заглиблення може бути сформована з прямою крайкою, що проходить під кутом від першої бічної поверхні першої частини 91 заглиблення до відкритого кінця 95 так, що ширина зовнішньої частини 92 заглиблення на відкритому кінці 95 більше ширини зовнішньої частини 92 заглиблення поблизу внутрішньої частини 91 заглиблення. Далі, з посиланням на фіг. 18, 19, наводиться опис другого прикладу здійснення. Слід зазначити, що зовнішня коробка 1 та внутрішня вкладка 2 в цілому ті ж самі, що і описані в наведених вище прикладах здійснення, та їх опис не наводиться, однак, в цьому варіанті здійснення, верхні кінці передньої та бічних стінок 33, 34, 35 внутрішньої вкладки відрізняються. В цьому окремому варіанті здійснення, внутрішня вкладка 2 включає вирізану частину 98, сформовану в передній стінці 33 внутрішньої вкладки та що проходить вздовж неї, та зрізані частини 99, 100 верхніх кінців передньої стінки 33 внутрішньої вкладки, що відходять від вирізаної частини 98 поперек верхніх кінців 101 кожної бічної стінки 34, 35 внутрішньої вкладки. Кожна вирізана частина 99, 100 зменшує висоту передньої та бічних стінок 33, 34, 35 внутрішньої вкладки в зоні передньої стінки 33 так, щоб не ударяти в кришку 17, коли кришку 17 повертають між її 'відкритим' та 'закритим' положеннями. Тому зменшуються або усуваються перешкоди повороту кришки між "відкритим" та "закритим" положеннями, що виникають між кришкою 17 та внутрішньою вкладкою 2. Для спеціаліста повинно бути зрозуміло, що наведений вище варіант здійснення, в якому внутрішня вкладка 2 має зрізані частини 99, 100, завдяки чому внутрішня вкладка 2 та кришка 17 менше зачіпають одна одну або не зачіпають взагалі, може бути використаний з любими іншими варіантами здійснення винаходу, описаними тут. Незважаючи на те, що в кожному з описаних прикладів здійснення винаходу використовується пара язичків, по одному, виступаючому з кожної сторони передньої стінки внутрішньої вкладки, винахід не зводиться тільки до такої конфігурації, та язичок може бути сформований тільки на одній стороні передньої стінки внутрішньої вкладки. В альтернативному варіанті, може бути сформовано декілька язичків, виступаючих з кожної сторони передньої стінки внутрішньої вкладки, для введення в декілька прорізів, сформованих у внутрішній поверхні бічної стінки кришки. Крім того, незважаючи на те, що в наведених для прикладу варіантах здійснення язички показані виступаючими в сторони від крайки передньої стінки внутрішньої вкладки, винахід не зводиться тільки до цієї конфігурації, та язички можуть виступати перпендикулярно від поверхні бічних стінок внутрішньої вкладки, видалених від ліній 36, 37 згину. Окрім цього, в наведених для прикладу варіантах здійснення пачка з відкидною кришкою сформована з внутрішньої вкладки та зовнішньої коробки, при цьому язички сформовані на внутрішній вкладці, а в альтернативному варіанті здійснення язички можуть бути сформовані на зовнішній коробці. Хоча були наведені та описані варіанти здійснення винаходу, спеціалістам зрозуміло, що в наведених прикладах здійснення можуть бути зроблені зміни в межах сфери вимог винаходу, визначеної наступною формулою. ФОРМУЛА ВИНАХОДУ 1. Пачка для курильних виробів, що включає корпус та кришку, шарнірно з'єднану з корпусом з можливістю обмеження простору, утвореного корпусом, коли кришка закрита, та має кінцеву частину та, що відходить від кінцевої частини, бічну стінку, що перекривається з бічною поверхнею корпусу в закритому положенні, причому в бічній стінці сформовано заглиблення, а від згаданої бічної поверхні виступає язичок так, що він стикається з бічною стінкою, в якій сформовано заглиблення, коли кришку повертають в закрите положення, та цей язичок входить в заглиблення в бічній стінці, коли досягається закрите положення, та де заглиблення включає внутрішню частину заглиблення та зовнішню частину заглиблення, причому зовнішня частина заглиблення має дугоподібну бічну крайку, конфігурація якої дозволяє направити язичок у внутрішню частину заглиблення, коли кришка повертається до свого закритого положення. 2. Пачка за п. 1, у якій конфігурація стінки та язичка така, що стінка пружно деформується язичком при його взаємодії зі стінкою. 3. Пачка за одним з пп. 1 або 2, у якій конфігурація стінки та язичка така, що язичок пружно деформується стінкою при його взаємодії зі стінкою. 7 UA 103320 C2 5 10 15 20 25 30 35 40 4. Пачка за одним з пп. 1 або 2, у якій бічна стінка лежить в площині, що проходить перпендикулярно до осі, навкруги якої повертається кришка. 5. Пачка за п. 4, у якій бічна стінка включає зовнішній та внутрішній шари. 6. Пачка за п. 5, у якій заглиблення утворено вирізом, сформованим в згаданому внутрішньому шарі. 7. Пачка за п. 6, у якій згаданий виріз проходить вздовж однієї крайки стінки. 8. Пачка за п. 7, у якій бічна стінка має першу крайку, що відходить від кінцевої частини, а виріз сформований вздовж другої крайки, розташованої поперек першої крайки. 9. Пачка за п. 8, у якій передня стінка відходить від другої крайки, причому передня стінка по суті перпендикулярна до бічної стінки та згаданої кінцевої частини. 10. Пачка за будь-яким з пп. 6-9, у якій бічна стінка має вільну крайку, згаданий виріз має відкритий кінець та витягнутий до цієї вільної крайки. 11. Пачка за п. 10, у якій виріз включає першу та другу частини, а друга частина включає бічну поверхню, конфігурація якої дозволяє направляти язичок від вільної крайки до першої частини вирізу. 12. Пачка за п. 11, у якій бічна поверхня формує дугоподібну бічну крайку. 13. Пачка за будь-яким з пп. 6-9, у якій бічна стінка має вільну крайку, виріз витягнутий до цієї вільної крайки, але закінчується поблизу неї. 14. Пачка за будь-яким з попередніх пунктів, у якій язичок відходить від однієї крайки поверхні корпусу. 15. Пачка за будь-яким з попередніх пунктів, у якій язичок відходить від згаданої поверхні корпусу в поперечному напрямку. 16. Пачка за будь-яким з попередніх пунктів, у якій язичок включає пару частин, розділених розрізом. 17. Пачка за п. 16, у якій конфігурація частин язичка та заглиблення така, що коли кришка знаходиться в закритому положенні, одна частина язичка знаходиться в заглибленні, а інша частина язичка взаємодіє з внутрішньою поверхнею стінки. 18. Пачка за будь-яким з попередніх пунктів, у якій корпус включає внутрішню вкладку та зовнішню коробку, причому внутрішня вкладка вставляється в зовнішню коробку та язичок виступає з внутрішньої вкладки так, що коли кришка закрита, стінка перекривається з внутрішньою вкладкою. 19. Пачка за п. 18, у якій внутрішня вкладка має передню стінку та щонайменше одну бічну стінку, причому частина передньої стінки та бічної стінки вирізані так, що зменшуються перешкоди відкриванню та закриванню кришки між внутрішньою вкладкою та кришкою. 20. Пачка за будь-яким з попередніх пунктів, у якій кришка має пару протилежних стінок, що відходять від протилежних крайок кінцевої частини, які перекривають відповідні поверхні корпусу в закритому положенні, та у якій кожна стінка має сформоване в ній заглиблення та від кожної згаданої поверхні виступає язичок так, що коли кришка закрита, язички потрапляють в заглиблення. 21. Пачка за будь-яким з попередніх пунктів, що містить курильні вироби. 8 UA 103320 C2 9 UA 103320 C2 10 UA 103320 C2 11 UA 103320 C2 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
