Пачка для курильних виробів та заготівка для неї

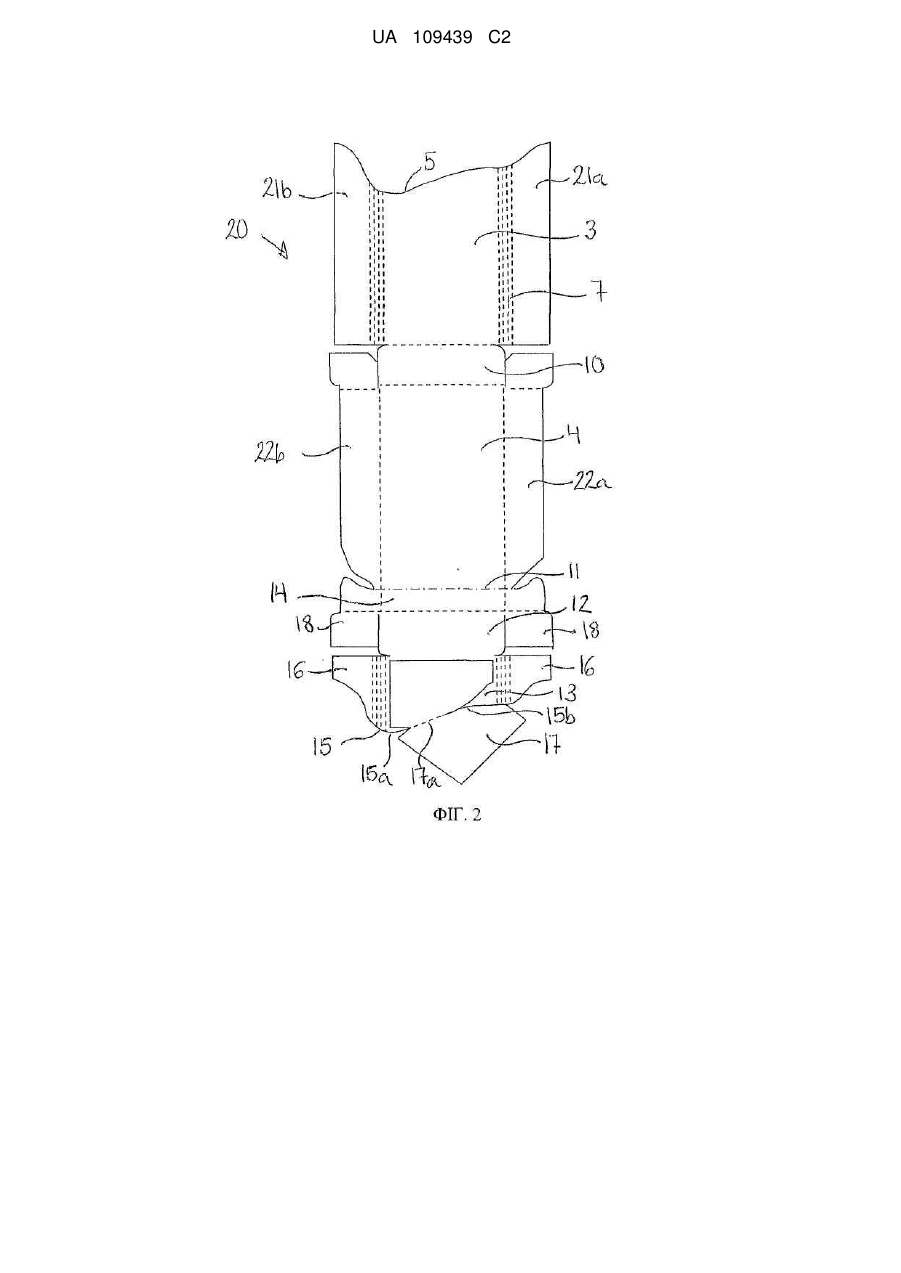

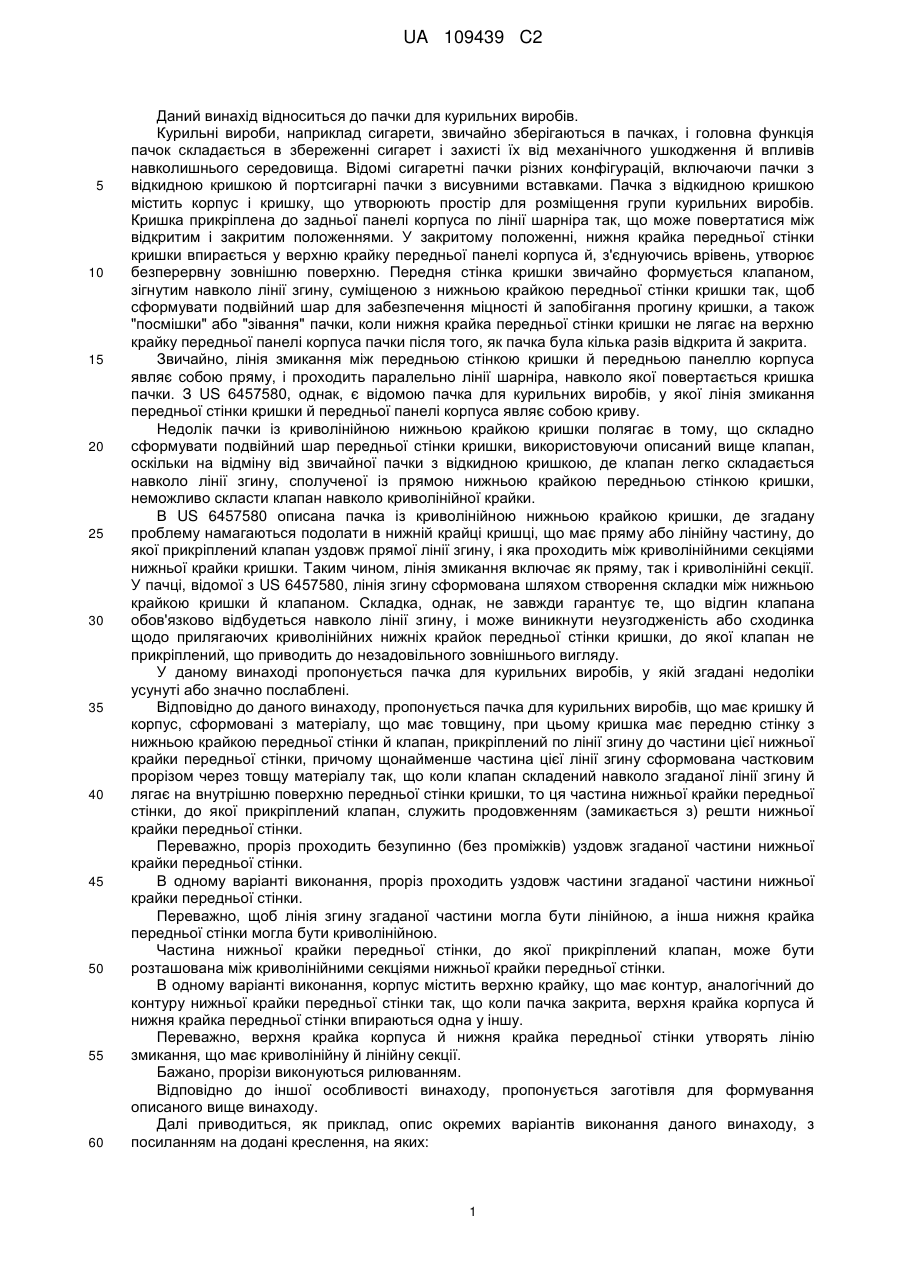

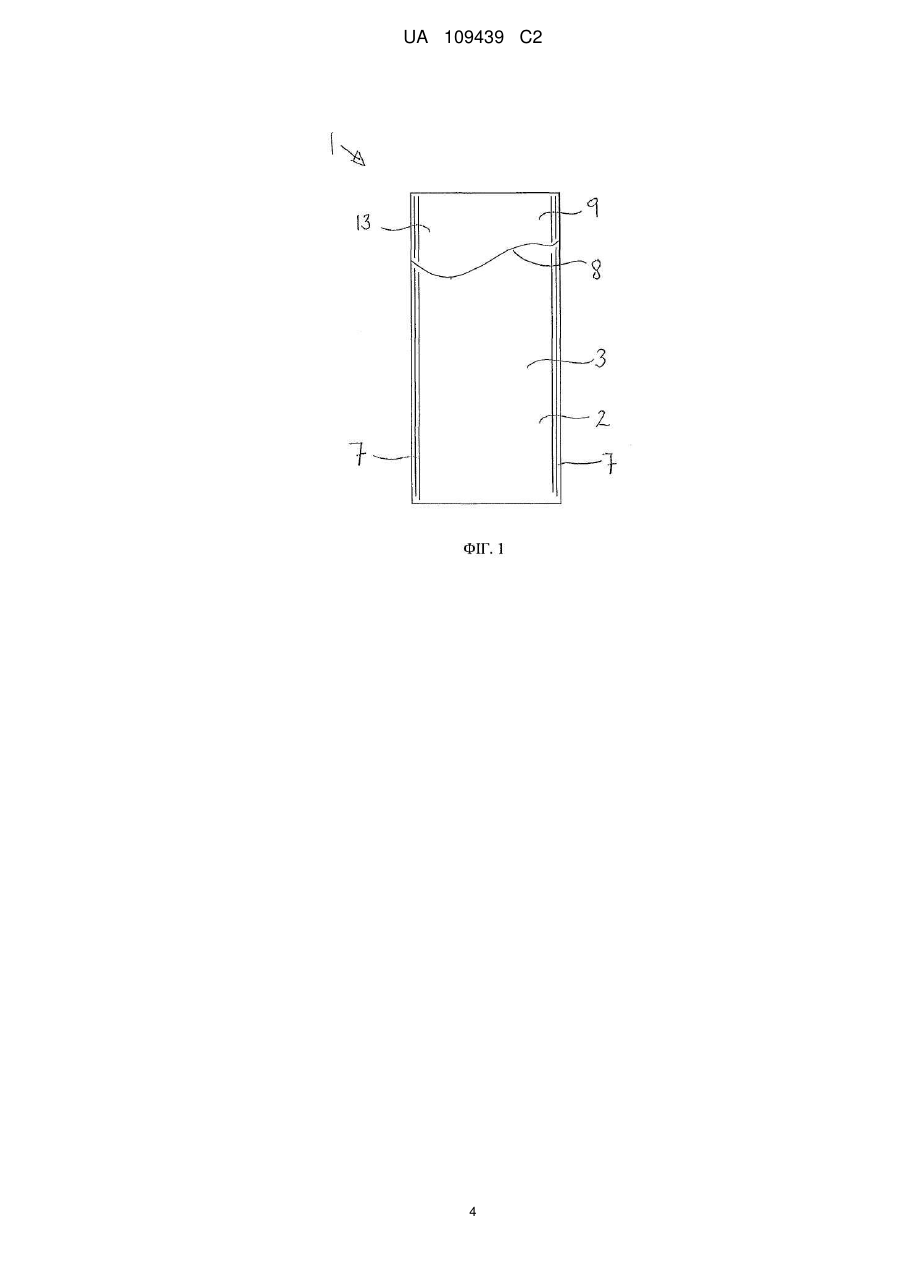

Реферат: У заявці описана пачка для курильних виробів, що має кришку (9) і корпус (2), сформований з матеріалу, що має товщину. Кришка має передню стінку (13) з нижньою крайкою передньої стінки й клапан (17), прикріплений до частини цієї нижньої крайки передньої стінки по лінії (17а) згину, сформованої частковим прорізом через товщу матеріалу так, що коли клапан складений навколо згаданої лінії згину й лягає на внутрішню поверхню передньої стінки кришки, то ця частина нижньої крайки передньої стінки, до якої прикріплений клапан, служить продовженням іншої нижньої крайки передньої стінки. UA 109439 C2 (12) UA 109439 C2 UA 109439 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід відноситься до пачки для курильних виробів. Курильні вироби, наприклад сигарети, звичайно зберігаються в пачках, і головна функція пачок складається в збереженні сигарет і захисті їх від механічного ушкодження й впливів навколишнього середовища. Відомі сигаретні пачки різних конфігурацій, включаючи пачки з відкидною кришкою й портсигарні пачки з висувними вставками. Пачка з відкидною кришкою містить корпус і кришку, що утворюють простір для розміщення групи курильних виробів. Кришка прикріплена до задньої панелі корпуса по лінії шарніра так, що може повертатися між відкритим і закритим положеннями. У закритому положенні, нижня крайка передньої стінки кришки впирається у верхню крайку передньої панелі корпуса й, з'єднуючись врівень, утворює безперервну зовнішню поверхню. Передня стінка кришки звичайно формується клапаном, зігнутим навколо лінії згину, суміщеною з нижньою крайкою передньої стінки кришки так, щоб сформувати подвійний шар для забезпечення міцності й запобігання прогину кришки, а також "посмішки" або "зівання" пачки, коли нижня крайка передньої стінки кришки не лягає на верхню крайку передньої панелі корпуса пачки після того, як пачка була кілька разів відкрита й закрита. Звичайно, лінія змикання між передньою стінкою кришки й передньою панеллю корпуса являє собою пряму, і проходить паралельно лінії шарніра, навколо якої повертається кришка пачки. З US 6457580, однак, є відомою пачка для курильних виробів, у якої лінія змикання передньої стінки кришки й передньої панелі корпуса являє собою криву. Недолік пачки із криволінійною нижньою крайкою кришки полягає в тому, що складно сформувати подвійний шар передньої стінки кришки, використовуючи описаний вище клапан, оскільки на відміну від звичайної пачки з відкидною кришкою, де клапан легко складається навколо лінії згину, сполученої із прямою нижньою крайкою передньою стінкою кришки, неможливо скласти клапан навколо криволінійної крайки. В US 6457580 описана пачка із криволінійною нижньою крайкою кришки, де згадану проблему намагаються подолати в нижній крайці кришці, що має пряму або лінійну частину, до якої прикріплений клапан уздовж прямої лінії згину, і яка проходить між криволінійними секціями нижньої крайки кришки. Таким чином, лінія змикання включає як пряму, так і криволінійні секції. У пачці, відомої з US 6457580, лінія згину сформована шляхом створення складки між нижньою крайкою кришки й клапаном. Складка, однак, не завжди гарантує те, що відгин клапана обов'язково відбудеться навколо лінії згину, і може виникнути неузгодженість або сходинка щодо прилягаючих криволінійних нижніх крайок передньої стінки кришки, до якої клапан не прикріплений, що приводить до незадовільного зовнішнього вигляду. У даному винаході пропонується пачка для курильних виробів, у якій згадані недоліки усунуті або значно послаблені. Відповідно до даного винаходу, пропонується пачка для курильних виробів, що має кришку й корпус, сформовані з матеріалу, що має товщину, при цьому кришка має передню стінку з нижньою крайкою передньої стінки й клапан, прикріплений по лінії згину до частини цієї нижньої крайки передньої стінки, причому щонайменше частина цієї лінії згину сформована частковим прорізом через товщу матеріалу так, що коли клапан складений навколо згаданої лінії згину й лягає на внутрішню поверхню передньої стінки кришки, то ця частина нижньої крайки передньої стінки, до якої прикріплений клапан, служить продовженням (замикається з) решти нижньої крайки передньої стінки. Переважно, проріз проходить безупинно (без проміжків) уздовж згаданої частини нижньої крайки передньої стінки. В одному варіанті виконання, проріз проходить уздовж частини згаданої частини нижньої крайки передньої стінки. Переважно, щоб лінія згину згаданої частини могла бути лінійною, а інша нижня крайка передньоїстінки могла бути криволінійною. Частина нижньої крайки передньої стінки, до якої прикріплений клапан, може бути розташована між криволінійними секціями нижньої крайки передньої стінки. В одному варіанті виконання, корпус містить верхню крайку, що має контур, аналогічний до контуру нижньої крайки передньої стінки так, що коли пачка закрита, верхня крайка корпуса й нижня крайка передньої стінки впираються одна у іншу. Переважно, верхня крайка корпуса й нижня крайка передньої стінки утворять лінію змикання, що має криволінійну й лінійну секції. Бажано, прорізи виконуються рилюванням. Відповідно до іншої особливості винаходу, пропонується заготівля для формування описаного вище винаходу. Далі приводиться, як приклад, опис окремих варіантів виконання даного винаходу, з посиланням на додані креслення, на яких: 1 UA 109439 C2 5 10 15 20 25 30 35 40 45 50 55 60 - на фіг. 1 представлена пачка для розміщення в ній групи курильних виробів, відповідно до даного винаходу; - на фіг. 2 представлена заготівля для формування пачки, показаної на фіг. 1; і - на фіг. 3 представлена заготівля для формування внутрішнього каркаса, що вкладається в пачку, показану на фіг. 1 і 2. На фіг. 1 показана пачка, у яку міститься група курильних виробів, відповідно до даного винаходу. На фіг. 2 показана заготівля для формування пачки, показаної на фіг. 1, де суцільними лініями показані лінії розрізу або зовнішні межі заготівлі 20, а пунктирними лініями показані лінії, сформовані фальцюванням. Пачка 1 містить корпус 2 і кришку 9, що мають лінію 8 змикання. Лінія 8 змикання між нижньою крайкою кришки й верхньою крайкою корпуса пачки має криволінійні ділянки, розділені центральною прямою, або лінійною частиною. Корпус 2 пачки 1 має передню й задню панелі 3, 4, які лежать одна проти іншої, розділені двома лівою й правою бічними панелями 21а й 21b, які лежать одна проти іншої. Ребра 7, сформовані на стиках передньої панелі 3 і бічних панелей 21а, 21b, можуть бути заокругленими. На передній панелі 3 і бічних панелях 21а, 21b сформовані верхні крайки 5, що впираються у відповідні нижні крайки 15 кришки 9 так, що утворюється лінія 8 змикання, як стане зрозуміло з подальшого опису. Із креслення на фіг. 2 також стане зрозумілим, що корпус 2 формується з панеллю 10 основи. Як показано на фіг. 1 і 2, корпус 2 з'єднаний із задньою стінкою 14 кришки 9 по лінії 11 згину. Кришка 9 також має верхню стінку 12, що проходить між задньою стінкою 14, передньою стінкою 13 і лівою й правою бічними стінками 16 кришки 9. Передня й бічна стінки 13 і 16 кришки 9 мають нижні крайки 15, які сполучені з верхніми крайками 5 корпуса 2 при закритій пачці 1. Як повинне бути зрозуміло з фіг. 1, нижня й верхня крайки 15, 5 передньої стінки 13 кришки й передньої панелі З корпуси 2, відповідно, утворюють згадану лінію 8 змикання. На фіг. 2 видно, що заготівля 20 має подовжену форму й містить корпус 2 і кришку 9 пачки 1, описані вище. Корпус 2 заготівлі 20 має передню панель 3, панель 10 основи й задню панель 4. Передня панель 3 має ліву й праву бічні стінки 21а, 21b, які перекриваються з бічними клапанами 22а, 22b, що відходять від задньої панелі 4, у складеній заготівлі. Пунктирні лінії на заготівлі, розташовані між передньою стінкою 3 і бічними стінками 21а, 21b, як показано на фіг. 2, показують, що ребра, сформовані на складеній заготівлі, є заокругленими. Кришка 9 заготівлі 20 також має задню стінку 14, верхню стінку 12 і передню стінку 13, як це було описано вище. Верхня й задня стінки 12, 14 кришки 9 сформовані з бічними клапанами 18, які перекриваються з бічними стінками 16 передньої стінки 13 кришки 9 у складеній заготівлі 20. Передня стінка 13 кришки 9 додатково формується клапаном 17, прикріпленим до прямолінійної частини крайки кришки по лінії 17а згину. Клапан 17 підгинається усередину так, що він лягає на внутрішню поверхню передньої стінки 13 кришки 9. Клапан 17 забезпечує кришці 9 стійкість і міцність, оскільки він разом з передньою стінкою 13 кришки 9 утворює подвійний шар. Для того щоб досягти естетичної привабливості пачки 1 і уникнути появи уступів і шорсткості уздовж нижньої крайки 15 кришки, куди проходить клапан 17, по всій лінії 17а згину виконується часткове прорізування або рилювання крізь товщу матеріалу й уздовж її довжини, від лівої сусідньої секції 15а нижньої крайки до правої сусідньої секції 15b нижньої крайки, з боку заготівлі, зверненої назовні так, що пряма частина крайки кришки поєднується з, цими лівою й правою сусідніми секціями 15а, 15b нижньої крайки, як їх продовження, коли клапан 17 підкручується усередину. У результаті, коли пачка 1 закрита, верхня крайка 5 корпуса 2 упирається в ліву й праву сусідні секції 15а, 15b нижньої крайки й пряму частину нижньої крайки. Варто мати на увазі, що прорізування або рилювання уздовж лінії згину не тільки зменшує товщину матеріалу, але також допомагає клапану згинатися за цією лінією згину. В альтернативному варіанті, лінія згину може піддаватися частковій прорізці або рилюванню крізь товщу матеріалу, але, на відміну від описаного вище варіанта виконання, не за всією її довжиною. Наприклад, невелика частина лінії згину може бути залишена непрорізаною або нерильованою для стабілізації клапана в процесі виготовлення. Ця невелика частина може включати непрорізані секції довжиною приблизно 1 мм із кожної сторони лінії згину або, в альтернативному варіанті, єдина непрорізана секція може бути залишена в середині лінії згину. Варто розуміти, що, оскільки розмір цих секцій є мінімальним у порівнянні з довжиною ліній згину, описаних у рівні техніки, то зменшується ступінь можливої неузгодженості й створення уступів відносно сусідніх нижніх крайок кришки, про що згадувалося у введенні. Зрозуміло, що обсяг даного винаходу не обмежується тільки формою лінії 8 змикання, показаної на фіг. 1 і 2. Напроти, даний винахід може бути використаний при формуванні пачки з лінією змикання будь-якої неправильної форми, що має пряму частину, від якої відходить клапан, а така пачка попадає в обсяг охорони даної заявки. 2 UA 109439 C2 5 10 Представляється, що в пачці, відповідно до даного винаходу, може бути використаний внутрішній каркас 30, як показано на фіг. 3. Внутрішній каркас 30, показаний на фіг. 3, повинен складатися уздовж ліній згину, позначених пунктиром, для створення заокруглених ребер. Внутрішній каркас 30 формується з вирізом 31 для того, щоб полегшити користувачеві виймання курильного виробу. На фіг. 3 також показано, що внутрішній каркас 30 має також язички 32, які входять у зачеплення із внутрішньою поверхнею бічних стінок кришки, щоб запобігти випадковому відкриванню або "зівання" пачки. Тут були показані й описані варіанти виконання винаходу, однак фахівці повинні розуміти, що наведений опис слід розглядати тільки як опис переважних варіантів виконання, й інші варіанти виконання, що входять в обсяг доданої формули винаходу, слід вважати частиною даного розкриття. ФОРМУЛА ВИНАХОДУ 15 20 25 30 35 40 45 1. Пачка для курильних виробів, що має кришку й корпус, сформовані з матеріалу, що має товщину, при цьому кришка має передню стінку з нижньою крайкою передньої стінки й клапан, прикріплений за лінією згину до частини цієї нижньої крайки передньої стінки, де зазначена лінія згину являє собою пряму лінію, причому щонайменше частина цієї лінії згину сформована частковим прорізом через товщу матеріалу так, що коли клапан складений навколо лінії згину й лягає на внутрішню поверхню передньої стінки кришки, ця частина нижньої крайки передньої стінки, до якої прикріплений клапан, служить продовженням іншої частини нижньої крайки передньої стінки. 2. Пачка для курильних виробів за п. 1, у якій проріз проходить безупинно уздовж згаданої частини нижньої крайки передньої стінки. 3. Пачка для курильних виробів за п. 1, у якій проріз проходить уздовж частини згаданої частини нижньої крайки передньої стінки. 4. Пачка для курильних виробів за будь-яким з попередніх пунктів, у якій інша частина нижньої крайки передньої стінки є криволінійною. 5. Пачка для курильних виробів за будь-яким з попередніх пунктів, у якій згадана частина розташована між криволінійними секціями нижньої крайки передньої стінки. 6. Пачка для курильних виробів за будь-яким з попередніх пунктів, у якій корпус має верхню крайку, контур якої є аналогічним до контуру нижньої крайки передньої стінки кришки, завдяки чому верхня крайка корпуса й нижня крайка передньої стінки впираються одна в іншу при закритій пачці. 7. Пачка для курильних виробів за п. 6, у якій верхня крайка корпуса й нижня крайка передньої стінки утворюють лінію змикання, що має криволінійну й лінійну секції. 8. Пачка для курильних виробів будь-яким з попередніх пунктів, у якій проріз сформований рилюванням. 9. Заготівка для формування пачки для курильних виробів, що має кришку й корпус, сформовані з матеріалу, що має товщину, при цьому кришка має передню стінку з нижньою крайкою передньої стінки й клапан, прикріплений за лінією згину до частини цієї нижньої крайки передньої стінки, де зазначена лінія згину являє собою пряму лінію, причому щонайменше частина цієї лінії згину сформована частковим прорізом через товщу матеріалу так, що коли клапан складений навколо лінії згину й лягає на внутрішню поверхню передньої стінки кришки, ця частина нижньої крайки передньої стінки, до якої прикріплений клапан, служить продовженням іншої частини нижньої крайки передньої стінки. 3 UA 109439 C2 4 UA 109439 C2 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
