Пачка для курильних виробів

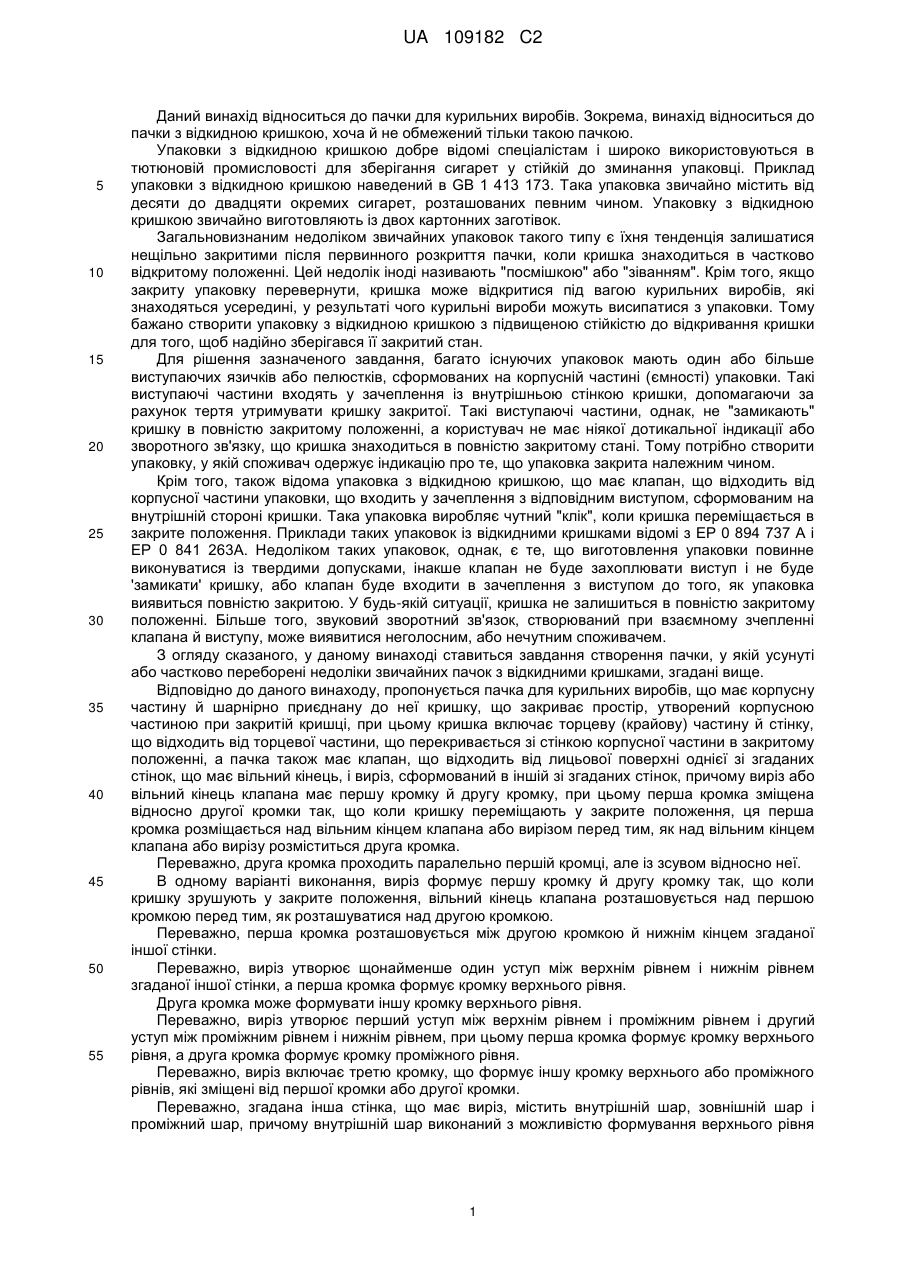

Реферат: У заявці описана пачка для курильних виробів, що включає корпусну частину (2) і кришку (3). Кришка шарнірно приєднана до корпусної частини (2), закриваючи простір, утворений корпусною частиною (2) при закритій кришці (3). Кришка (3) включає торцеву частину (16) і відходить від торцевої частини (16), стінку (12), що перекриває стінку (6) корпусної частини (2) у закритому положенні. Клапан (26, 93, 107, 120), що має вільний кінець (29, 96, 109, 125), відходить від лицьової поверхні однієї зі згаданих стінок, а виріз (51, 80, 102) сформований в іншій зі згаданих стінок, причому виріз (51, 80) або вільний кінець (109, 125) клапана (107, 120) має першу кромку (54, 65, 73, 87, 115, 127) і другу кромку (55, 56, 66, 74, 88, 90, 116, 128). Перша кромка зміщена відносно другої кромки так, що коли кришку (3) переміщають у закрите положення, ця перша кромка розміщається над вільним кінцем (29, 96) клапана (26, 93) або вирізом (102) перед тим, як над вільним кінцем клапана або вирізу розміститься друга кромка. UA 109182 C2 (12) UA 109182 C2 UA 109182 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід відноситься до пачки для курильних виробів. Зокрема, винахід відноситься до пачки з відкидною кришкою, хоча й не обмежений тільки такою пачкою. Упаковки з відкидною кришкою добре відомі спеціалістам і широко використовуються в тютюновій промисловості для зберігання сигарет у стійкій до зминання упаковці. Приклад упаковки з відкидною кришкою наведений в GB 1 413 173. Така упаковка звичайно містить від десяти до двадцяти окремих сигарет, розташованих певним чином. Упаковку з відкидною кришкою звичайно виготовляють із двох картонних заготівок. Загальновизнаним недоліком звичайних упаковок такого типу є їхня тенденція залишатися нещільно закритими після первинного розкриття пачки, коли кришка знаходиться в частково відкритому положенні. Цей недолік іноді називають "посмішкою" або "зіванням". Крім того, якщо закриту упаковку перевернути, кришка може відкритися під вагою курильних виробів, які знаходяться усередині, у результаті чого курильні вироби можуть висипатися з упаковки. Тому бажано створити упаковку з відкидною кришкою з підвищеною стійкістю до відкривання кришки для того, щоб надійно зберігався її закритий стан. Для рішення зазначеного завдання, багато існуючих упаковок мають один або більше виступаючих язичків або пелюстків, сформованих на корпусній частині (ємності) упаковки. Такі виступаючі частини входять у зачеплення із внутрішньою стінкою кришки, допомагаючи за рахунок тертя утримувати кришку закритої. Такі виступаючі частини, однак, не "замикають" кришку в повністю закритому положенні, а користувач не має ніякої дотикальної індикації або зворотного зв'язку, що кришка знаходиться в повністю закритому стані. Тому потрібно створити упаковку, у якій споживач одержує індикацію про те, що упаковка закрита належним чином. Крім того, також відома упаковка з відкидною кришкою, що має клапан, що відходить від корпусної частини упаковки, що входить у зачеплення з відповідним виступом, сформованим на внутрішній стороні кришки. Така упаковка виробляє чутний "клік", коли кришка переміщається в закрите положення. Приклади таких упаковок із відкидними кришками відомі з ЕР 0 894 737 А і ЕР 0 841 263А. Недоліком таких упаковок, однак, є те, що виготовлення упаковки повинне виконуватися із твердими допусками, інакше клапан не буде захоплювати виступ і не буде 'замикати' кришку, або клапан буде входити в зачеплення з виступом до того, як упаковка виявиться повністю закритою. У будь-якій ситуації, кришка не залишиться в повністю закритому положенні. Більше того, звуковий зворотний зв'язок, створюваний при взаємному зчепленні клапана й виступу, може виявитися неголосним, або нечутним споживачем. З огляду сказаного, у даному винаході ставиться завдання створення пачки, у якій усунуті або частково переборені недоліки звичайних пачок з відкидними кришками, згадані вище. Відповідно до даного винаходу, пропонується пачка для курильних виробів, що має корпусну частину й шарнірно приєднану до неї кришку, що закриває простір, утворений корпусною частиною при закритій кришці, при цьому кришка включає торцеву (крайову) частину й стінку, що відходить від торцевої частини, що перекривається зі стінкою корпусної частини в закритому положенні, а пачка також має клапан, що відходить від лицьової поверхні однієї зі згаданих стінок, що має вільний кінець, і виріз, сформований в іншій зі згаданих стінок, причому виріз або вільний кінець клапана має першу кромку й другу кромку, при цьому перша кромка зміщена відносно другої кромки так, що коли кришку переміщають у закрите положення, ця перша кромка розміщається над вільним кінцем клапана або вирізом перед тим, як над вільним кінцем клапана або вирізу розміститься друга кромка. Переважно, друга кромка проходить паралельно першій кромці, але із зсувом відносно неї. В одному варіанті виконання, виріз формує першу кромку й другу кромку так, що коли кришку зрушують у закрите положення, вільний кінець клапана розташовується над першою кромкою перед тим, як розташуватися над другою кромкою. Переважно, перша кромка розташовується між другою кромкою й нижнім кінцем згаданої іншої стінки. Переважно, виріз утворює щонайменше один уступ між верхнім рівнем і нижнім рівнем згаданої іншої стінки, а перша кромка формує кромку верхнього рівня. Друга кромка може формувати іншу кромку верхнього рівня. Переважно, виріз утворює перший уступ між верхнім рівнем і проміжним рівнем і другий уступ між проміжним рівнем і нижнім рівнем, при цьому перша кромка формує кромку верхнього рівня, а друга кромка формує кромку проміжного рівня. Переважно, виріз включає третю кромку, що формує іншу кромку верхнього або проміжного рівнів, які зміщені від першої кромки або другої кромки. Переважно, згадана інша стінка, що має виріз, містить внутрішній шар, зовнішній шар і проміжний шар, причому внутрішній шар виконаний з можливістю формування верхнього рівня 1 UA 109182 C2 5 10 15 20 25 30 35 40 45 50 55 60 й першого уступу, проміжний шар виконаний з можливістю формування проміжного рівня й другого уступу, а зовнішній шар виконаний з можливістю формування нижнього рівня. В іншому варіанті виконання, вільний кінець клапана формує першу кромку й другу кромку так, що коли кришку переміщають у закрите положення, перша кромка вільного кінця клапана розташовується над вирізом до того, як над вирізом розташується друга кромка. Перша кромка може бути розташована між другою кромкою й лицьовою поверхнею стінки, від якої відходить клапан. У кращому варіанті виконання, клапан може піддаватися пружної деформації так, що вільна кромка клапана відгинається убік вирізу, сформованого в іншій стінці. В одному варіанті, вільний кінець клапана розділений на щонайменше два язичкових елементи, які можуть деформуватися незалежно. Переважно, перший язичковий елемент виконаний з можливістю розташовуватися над першою кромкою, а другий язичковий елемент виконаний з можливістю розташовуватися над другою кромкою. Перша кромка може бути сформована першим язичковим елементом, а друга кромка може бути сформована другим язичковим елементом. Переважно, клапан, стінка, що відходить від торцевої частини кришки, і (або) стінка корпусної частини, можуть деформуватися й бути виконані з можливістю деформування, коли кришку зміщають у відкрите положення так, що клапан виходить із зачеплення із другою кромкою. Переважно, клапан відходить від корпусної частини, а виріз сформований у стінці, що відходить від торцевої частини кришки. Переважно, стінка кришки являє собою передню стінку, що лежить у площині, що проходить паралельно осі, навколо якої повертається кришка, а стінка корпусної частини є передньою стінкою. Відповідно до даного винаходу, також пропонується пачка, що містить курильні вироби. Далі наводиться опис кращих приватних варіантів виконання даного винаходу з посиланням на прикладені креслення, на яких: на фіг. 1 представлений у перспективі вигляд пачки для курильних виробів, відповідно до варіанта виконання даного винаходу; на фіг. 2 представлений у перспективі інший вигляд пачки для курильних виробів, показаної на фіг. 1; на фіг. 3 представлений у плані вигляд заготівки, використовуваної для формування зовнішньої рамки пачки для курильних виробів, показаної на фіг. 1; і на фіг. 4 представлений у плані вигляд заготівки, використовуваної для формування внутрішньої рамки пачки для курильних виробів, показаної на фіг. 1; на фіг. 5 представлений у перспективі вигляд пачки для курильних виробів, відповідно до іншого варіанта виконання даного винаходу; на фіг. 6 представлений у перспективі вигляд пачки для курильних виробів, відповідно до ще одного варіанта виконання даного винаходу; на фіг. 7 представлений у перспективі вигляд пачки для курильних виробів, відповідно до ще одного варіанта виконання даного винаходу; на фіг. 8 представлений у перспективі вигляд пачки для курильних виробів, відповідно до ще одного варіанта виконання даного винаходу; і на фіг. 9 представлений у перспективі вигляд пачки для курильних виробів, відповідно до ще одного варіанта виконання даного винаходу. На фіг. 1 і 2 показана пачка 1 для курильних виробів, також названа упаковкою, що включає корпусну частину 2 і кришку 3. У даному описі, термін "курильний виріб" охоплює продукти для паління, наприклад, але не винятково, сигарети, сигари й сигарили на основі тютюну, похідних тютюну, розпушеного тютюну, порошкового тютюну або замінників тютюну, а також продукти, що нагрівають без горіння. Курильні вироби можуть бути оснащені фільтром для газового потоку, що втягується курцем. Корпусна частина 2 формує простір 4 для розміщення курильних виробів, у якому містяться курильні вироби (не показані), а кришка 3 шарнірно прикріплена до корпусної частини 2 уздовж лінії 5 шарніра, що дозволяє відкривати й закривати упаковку 1. Зрозуміло, що доступ до курильних виробів у просторі 4 для розміщення курильних виробів відкритий, коли кришка 3 знаходиться у відкритому положенні (як показано на фіг. 1), і курильні вироби утримуються в просторі 4 для розміщення курильних виробів, коли кришка 3 знаходиться в закритому положенні. 2 UA 109182 C2 5 10 15 20 25 30 35 40 45 50 55 60 Корпусна частина 2 має передню й задню стінки 6, 7 ємності (корпуса), розташовані паралельно, але рознесені одне від одного, і дві протилежні бічні стінки 8, 9, розташовані паралельно, але рознесені одне від одного, і ємності, що проходять між передньою й задньою стінками 6, 7. Закритий кінець 10 проходить від нижньої частини передньої, задньої й бічної стінок 6, 7, 8, 9 ємності, а верх корпусної частини 2 протилежний закритому кінцю 10 і закритий кришкою 3, коли кришка 3 знаходиться в закритому стані. Лінія 5 шарніра, навколо якої повертається кришка 3 відносно корпусної частини 2, сформована уздовж верхнього кінця задньої стінки 7 ємності. Кришка 3 має передню й задню стінки 12, 13 кришки, розташовані паралельно одна одній, але рознесені одна від одної, і дві протилежні бічні стінки 14, 15 кришки, розташовані паралельно одна одній, але рознесені одна від одної, і кришки, що проходять між передньою й задньою стінками 12, 13. Між верхніми кінцями передньої, задньої й бічної стінок 12, 13, 14, 15 кришки проходить торцева частина 16 кришки 3, закриваючи верхній кінець кришки 3. Коли кришка 3 знаходиться в закритому положенні, передня стінка 12 кришки перекривається з передньою стінкою 6 ємності й упирається в неї, а дві протилежні бічні стінки 14, 15 кришки перекриваються відповідно із двома протилежними бічними стінками 8, 9 ємності, і впираються в них. Задня стінка 13 кришки розташовується урівень із задньою стінкою 7 ємності й прикріплена до неї по лінії 5 шарніра, а торцева частина 16 кришки розташовується напроти закритого кінця 10 ємності. Передня стінка 6 ємності включає внутрішню передню стінку 6а й зовнішню передню стінку 6b. Аналогічно, дві бічні стінки 8, 9 ємності включають відповідно внутрішні бічні стінки 8а, 9a і зовнішні бічні стінки 8b, 9b. Внутрішня передня стінка 6а й дві внутрішні бічні стінки 8а, 9а проходять від верхнього кінця відповідної зовнішньої передньої стінки 6b і двох зовнішніх бічних стінок 8b, 9b паралельно ім. Коли кришка 3 знаходиться в закритому положенні, передня стінка 12 кришки по суті прилягає до внутрішньої передньої стінки 6а передньої стінки 6 ємності й перекривається з нею, а дві бічні стінки 14, 15 кришки прилягають до відповідним внутрішніх бічним стінкам 8а, 9а бічних стінок 8, 9 ємності й перекриваються з ними. На фіг. 1 і 2, кришка 3 показана у відкритому положенні. У даному варіанті виконання, упаковка 1 має зовнішню коробку 20 і внутрішню коробку 22. Зовнішня коробка 20 включає кришку 3 і частину ємності 2, а внутрішня коробка 22 формує частину ємності 2. Заготівка внутрішньої коробки 22 показана на фіг. 3, а заготівка зовнішньої коробки 20 показана на фіг. 4. Пунктирними лініями на фіг. 3 і 4 позначені лінії згину, а суцільними лініями позначені лінії розрізу. Внутрішня коробка 22 формує внутрішню передню стінку 6а й внутрішні бічні стінки 8а, 9а передньої стінки 6 ємності. При цьому кришка 3 щільно надівається на внутрішню коробку 22, коли кришка знаходиться в закритому положенні. Хоча в даному варіанті виконання упаковка 1 містить зовнішню й внутрішню коробки 20, 22, треба розуміти, що винахід не зводиться тільки до такого варіанта й упаковка може бути сформована з єдиної коробки, або декількох коробок різних конструкцій. Наприклад, внутрішня передня стінка внутрішньої коробки може бути виконана як єдине ціле із зовнішньою передньою стінкою зовнішньою коробкою для формування цільної передньої стінки, при цьому дві внутрішніх бокові стінки внутрішньої коробки сформовані як єдине ціле із двома зовнішніми бічними стінками зовнішньої коробки, утворюючи цільні бічні стінки. Ємність і кришка 2,3 сформовані із твердого, пружного матеріалу, наприклад, картону або пластику, так, що упаковки з відкидною кришкою зберігають свою форму й завдяки цьому забезпечується захист вмісту простору 4 для розміщення курильних виробів. У верхній частині внутрішньої передньої стінки 6а передньої стінки 6 ємності сформована виїмка 23 так, що секція 24а верхнього кінця 24 передньої стінки 6 ємності розташовується нижче верхнього кінця 25 бічних стінок 8, 9 ємності. Від секції 24а верхнього кінця 24 передньої стінки 6 ємності відходить клапан 26. Клапан 26 може відгинатися навколо лінії 27 згину, що проходить уздовж верхнього кінця 24 передньої стінки 6 ємності, і на фіг. 1 показаний відігнутим відносно передньої стінки 6 ємності так, що проходить униз над зовнішньою поверхнею 28 передньої стінки 6 ємності. Вільний кінець 29 клапана 26 відділений від лінії 27 згину вільною кромкою 29а. У клапані 26 сформований виріз 30, або проріз, що відходять від вільної кромки 29а клапана 26, що розділяє зовнішню частину клапана 26 на два окремих язичкових елементи 32, 33. Виріз 30 показаний таким, що проходить тільки частково в клапан 26, хоча варто розуміти, що виріз може проходити до лінії згину 27 так, що язичкові елементи будуть незалежними один від одного. Язичок 26 сформований із твердого пружного матеріалу так, що може деформуватися, і тому два язичкових елементи можуть пружно деформуватися незалежно один від одного. Хоча в даному варіанті виконання клапан 26 відходить від верхнього кінця передньої стінки 6 ємності, 3 UA 109182 C2 5 10 15 20 25 30 35 40 45 50 55 60 варто розуміти, що конструкція не обмежена тільки цим варіантом, і що клапан може проходити від зовнішньої поверхні 28 передньої стінки 6 ємності, розташованої з інтервалом від верхнього кінця 24. Клапан 26 відділений від передньої стінки 6 ємності лінією 27 згину. Ця лінія 27 згину являє собою перфоровану лінію, що допомагає відгинати клапан 26. У робочому положенні клапан 26 відгинається, утворюючи гострий кут із зовнішньою поверхнею 28 передньої стінки 6 ємності. Упаковка з відкидною кришкою також включають пару пелюстків 34, що відходять назовні вбік від внутрішніх бічних стінок 8а, 9а бічних стінок 8, 9 ємності. Кожний пелюсток 34 відходить перпендикулярно бічним стінкам 8, 9 ємності від внутрішньої передньої стінки 6а ємності передньої стінки 6 ємності, паралельно їй. Кожний пелюсток 34 сформований за допомогою лінії 35 розрізу (див. фіг. 3), сформованої у внутрішніх бічних стінках 8а, 9а. На внутрішній поверхні 41 передньої стінки 12 кришки 3 сформований виступ 40. Виступ 40 розділяє внутрішню поверхню 41 передньої стінки 12 кришки на верхній рівень 42 і нижній рівень 43. Між верхнім рівнем 42 і нижнім рівнем 43 сформований проміжний рівень 44, як буде зрозуміло далі. Передня стінка 12 кришки 3 сформована із зовнішнього шару 45, внутрішнього шару 46 і проміжного шару 47. Зовнішній, внутрішній і проміжний шари 45, 46, 47 сформовані як єдине ціле, при цьому внутрішній шар 46 відігнуть від зовнішнього шару 45 з сторони, віддаленої від торцевої частини 16 кришки 3, проходячи паралельно внутрішній поверхні 49 зовнішнього шару 45 і прилягаючи до неї. Лінія згину між зовнішнім і внутрішнім шарами 45, 46 визначає нижній кінець 48 передньої стінки 12 кришки 3. Проміжний шар 47 проходить від внутрішнього шару 46, відділеного від зовнішнього шару 45, і відігнутий відносно внутрішнього шару 46 так, що проміжний шар 47 розташовується між зовнішнім і внутрішнім шарами 45, 46. Зовнішній, внутрішній і проміжний шари 45, 46, 47 прикріплений одне до одного за допомогою адгезиву. Внутрішній і проміжний шари 46, 47 проходять тільки частково уздовж внутрішньої поверхні 49 зовнішнього шару 45, від нижнього краю 48, і тому частина внутрішньої поверхні 49 зовнішнього шару 45 залишається відкритою. У внутрішній поверхні 41 кришки передньої стінки 12 сформований виріз 51. Виріз 51 проходить від виступу 40 і формує виїмку у внутрішньому й проміжному шарах 46, 47. Виїмка у внутрішньому шарі 46 має більший розмір, ніж виїмка, сформована в проміжному шарі 47 так, що секція внутрішньої поверхні 50 проміжного шару 47 відкрита для формування проміжного рівня 44 внутрішньої поверхні 41 кришки. Відкриті внутрішні поверхні зовнішнього, внутрішнього й проміжного шарів 45, 46, 47 формують, відповідно, нижній рівень 43, верхній рівень 42 і проміжний рівень 44 внутрішньої поверхні 41 кришки. Виріз 51 утворює верхній уступ 52 між верхнім рівнем 43 і проміжним рівнем 44, і нижній уступ 53 між проміжним рівнем 44 і нижнім рівнем 43. Верхній уступ 52 має дві верхніх кромки 54, 55 вирізу, які зміщені одна відносно другої так, що одна із кромок вирізу сформована ближче до нижнього кінця 48 передньої стінки 12 кришки, ніж інша кромка вирізу. Дві верхні кромки 54, 55 вирізу формують кромки верхнього рівня 42 і проходять паралельно, але зміщені (із проміжком) одна від одної. Аналогічно, нижній рівень 53 має дві нижні кромки 56, 57 вирізу, які зміщені одна відносно другої так, що одна із кромок вирізу сформована ближче до нижнього кінця 48 передньої стінки 12 кришки, ніж інша. Дві нижніх кромки 56, 57 вирізу формують кромки проміжного рівня 44 і проходять паралельно, але зміщені одна від одної. Верхній і нижній уступи 52, 53 проходять паралельно один одному, однак нижній уступ 53 зміщений відносно верхнього уступу 52 так, що верхні кромки 54, 55 вирізу й нижні кромки 55, 56 вирізу зміщені одна відносно другої. Клапан 26 відходить від передньої стінки 6 ємності так, що він сполучається з верхнім і нижнім уступами 52, 53 вирізу й розташовується напроти них, коли кришку 3 переміщають у закрите положення. Кожний із двох язичкових елементів 32, 33 клапана 26 розташовується так, щоб знаходитися над однією з відповідних верхніх кромок 54, 55 вирізу й однією з відповідних нижніх кромок 56, 57 вирізу, коли кришку 3 переміщають у закрите положення. Клапан 26 і виріз 51 разом формують стопорний механізм для утримання кришки 3 у закритому положенні. Нижче, з посиланням на фіг. 1 і 2, приводиться опис роботи пачки з відкидною кришкою відповідно до описаного приватного варіанта виконання. Коли упаковки 1 з відкидною кришкою зібрані, як описано вище, курильні вироби (не показані) розташовують у просторі 4 упаковки для розміщення курильних виробів. Кришка 3 при цьому може шарнірно повертатися для відкривання й закривання корпусної частини 2 так, що курильні вироби (не показані) доступні користувачеві, коли кришка 3 знаходиться у відкритому положенні, і утримуються в упаковці, коли кришка 3 знаходиться в закритому положенні. 4 UA 109182 C2 5 10 15 20 25 30 35 40 45 50 55 60 Коли кришку 3 повертають із відкритого положення в закрите положення, передня й бічна стінки 12, 14, 15 кришки перекриваються з передньою й бічною стінками 6, 8, 9 ємності. Клапан 26 висхідно знаходиться в його робочому, нейтральному положенні, коли він відходить під гострим кутом від зовнішньої поверхні 28 передньої стінки 6 ємності. Коли кришку 3 повертають у закрите положення, вільна кромка 29а клапана 26 уводиться в зіткнення із внутрішньою поверхнею 41 передньої стінки 12 кришки. Клапан 26 притискається до внутрішньої поверхні 41 завдяки пружності клапана й (або) передньої стінки 6 корпусної частини 2. Вільна кромка 29а клапана спочатку вступає в зіткнення з верхнім рівнем 42 і сковзає уздовж нього в міру закривання кришки 3. Вільна кромка 29а клапана 26 сковзає уздовж верхнього рівня 42 внутрішньої поверхні 41 передньої стінки кришки доти, поки один з язичкових елементів 32 клапана не розташується над відповідною верхньою кромкою 54 вирізу верхнього уступу 52 вирізу, найближчого до нижнього кінця 48 передньої стінки 12 кришки. Коли цей перший язичковий елемент 32 розташовується над верхньою кромкою 54 вирізу, він звільняється й пружно зміщається до проміжного рівня 44 верхньої поверхні 41 і вдаряє в нього. У результаті виробляється чутне клацання, коли секція вільної кромки 29а клапана 26, утворена цим першим язичковим елементом 32, пружно зміщається убік внутрішньої поверхні проміжного рівня 44 і торкається неї. Інший язичковий елемент 33 залишається в контакті з верхнім рівнем 42, поки секція вільної кромки 29а, утворена другим язичковим елементом 33, не розташується над іншою верхньою кромкою 55 вирізу, при цьому, однак, перший язичковий елемент 32 може відхилятися незалежно від другого язичкового елемента 33, завдяки вирізу 30, сформованому в клапані 26. Коли кришка 3 пересувається далі в закрите положення, другий язичковий елемент 33 розташовується поверх іншої верхньої кромки 55 вирізу верхнього уступу 52. Коли цей другий язичковий елемент 33 розташовується над іншою верхньою кромкою 55 вирізу верхнього уступу 52, він звільняється й пружно зміщається до проміжного рівня 44 верхньої поверхні 41 і вдаряє в нього. У результаті виробляється друге чутне клацання, коли секція вільної кромки 29а клапана 26, утворена цим другим язичковим елементом 33, пружно зміщається убік внутрішньої поверхні проміжного рівня 44 і торкається неї. Потім, при подальшому русі кришки 3 у закрите положення, перший язичковий елемент 32 розташовується над відповідною нижньою кромкою 56 вирізу нижнього уступу 53 і силою пружності зміщається із проміжного рівня 44 на нижній рівень 43 так, що перший язичковий елемент 32 ударяє в нижній рівень 43. У результаті чутне третє клацання, вироблене, коли секція вільної кромки 29а клапана 26, утворена першим язичковим елементом 32, пружно деформується в напрямку внутрішньої поверхні нижнього рівня 43 і торкається неї. Нарешті, коли кришка 3 досягає закритого положення, другий язичковий елемент 33 розташовується над іншою нижньою кромкою 57 вирізу нижнього уступу 53. Коли цей другий язичковий елемент 33 розташовується над іншою нижньою кромкою 57 вирізу нижнього уступу 53, він звільняється й пружно зміщається до нижнього рівня 43 верхньої поверхні 41 і вдаряє в неї. При цьому виробляється четверте чутне клацання, коли секція вільної кромки 29а клапана 26, утворена цим другим язичковим елементом 33, пружно деформується в напрямку внутрішньої поверхні нижнього рівня 43 і торкається неї. Таким чином, користувач має звуковий зворотний зв'язок, коли кришка закрита. Отже, кришка 3 знаходиться в закритому положенні. Кришка 3 підтримується в закритому положенні завдяки тому, що вільна кромка 29а клапана 26 знаходиться в зачепленні з нижньою кромкою 57 вирізу нижнього уступу 53. Клапан 26 при цьому знаходиться в стані взаємного блокування з вирізом 51, що перешкоджає повороту кришки у відкрите положення. Вільна кромка 29а клапана 26 запобігає ковзанню клапана 26 назад уздовж внутрішньої поверхні 41 передньої стінки кришки завдяки тому, що вона притиснута до нижнього рівня 43 і впирається в нижній упор 53. Варто мати на увазі, що клапан 26 може не розташуватися над однією або більше кромкою 54, 55, 56, 57 вирізу верхнього й нижнього уступів 52, 53, коли кришка 3 закрита, якщо кришка 3 досягає закритого положення до того, як вільна кромка 29а клапана 26 досягне однієї або більше кромок 54, 55, 56, 57 вирізу й розташується над нею. Однак у цьому випадку звуковий зворотний зв'язок створюється вільною кромкою 29а клапана 26, розташованою над іншими кромками вирізу, і кришка 3 буде зафіксована в закритому положенні вільним кінцем 29 клапана 26, що впирається в кромки вирізу верхнього й нижнього уступів, над якими вже розташована вільна кромка 29а клапана 26. Для переміщення кришки 3 з її закритого положення у відкрите положення для забезпечення доступу до закритого простору 12 з курильними виробами, до кришки 5 прикладається обертаюча сила. Вільна кромка 29 вирізу клапана 26, що притискає до нижнього рівня 43 і 5 UA 109182 C2 5 10 15 20 25 30 35 40 45 50 55 60 впирається в нижній уступ 53, перешкоджає зворотному ковзанню клапана 26 уздовж внутрішньої поверхні 41 передньої стінки кришки. Тому, коли до кришки 3 прикладається обертаюча сила, нижній уступ 53 діє на вільну кромку 29а клапана 26 і змушує клапан 26 повертатися навколо його лінії 27 згину. Передня стінка 12 кришки 3, передня стінка 6 корпусної частини 2 і (або) клапан 26 можуть піддаватися пружній деформації так, що клапан 26 може повертатися й кришка 3 може бути зрушена у відкрите положення. Коли кришка 3 переміщається у відкрите положення, клапан 26 звільняється від зчеплення з нижнім уступом і вертається у своє нейтральне положення, розташовуючись під гострим кутом до зовнішньої поверхні 28 передньої стінки 6 ємності. Хоча в описаному варіанті виконання виріз 51 включає два уступи, верхній уступ 52 і нижній уступ 53, кожний із двома кромками 54, 55, 56, 57 вирізу, які зміщені одне відносно другого, а клапан має два язичкових елементи 32, 33, які взаємодіють з відповідними кромками вирізу уступів, варто мати на увазі, що можливі й інші конструкції. Зокрема, виріз із одним уступом, що має дві або більше кромки вирізу, зміщені одна відносно другої, може бути використаний із клапаном з відповідними елементами клапана, або два або більше уступи, кожний з яких має одну кромку вирізу, можуть бути використані із клапаном, що має один язичковий елемент. Також варто розуміти, що число вироблених чутних 'кліків' залежить від числа сформованих зміщених кромок. Для приклада, на фіг. 5 розглянутий інший приватний варіант виконання. Конструкція пачки для курильних виробів у цілому така ж, що й конструкція, описана в наведеному вище приватному варіанті виконання, тому новий докладний опис наводитися не буде. Більше того, компоненти й ознаки, що відповідають компонентам і ознакам, описаним у варіанті виконання, що наводять далі, збережуть ті ж номери посилань. У цьому варіанті виконання, виріз 51, сформований у кришці 3, має верхній рівень 60, нижній рівень 61 і проміжний рівень 62 так, що між верхнім і проміжним рівнями 60, 62 формується верхній уступ, а нижній уступ формується між проміжним і нижнім рівнями 62, 61. У цьому варіанті виконання, однак, кожний з верхнього й нижнього рівнів має тільки одну кромку 65, 66 вирізу, відповідно. Крім того, клапан 67 не має вирізу, і тому клапан 67 утворює один язичковий елемент із вільною кромкою 68. Тому, коли кришка 3 зрушується з відкритого положення в закрите положення, вільна кромка 68 клапана 67 розташовується над кромкою 65 вирізу верхнього уступу 63, роблячи перший чутний звук, після чого розташовується над кромкою 66 вирізу нижнього уступу 64, роблячи другий чутний звук. Інший приватний варіант виконання показаний на фіг. 6. Конструкція пачки для курильних виробів у цілому така ж, що й конструкція, описана в наведені вище приватних варіантах виконання, тому новий докладний опис наводитися не буде. Більше того, компоненти й ознаки, що відповідають компонентам і ознакам, описаним у варіантах виконання, що наводять далі, збережуть ті ж номери посилань. У цьому варіанті виконання, виріз 51, сформований у кришці 3, має тільки два рівні, верхній рівень 70 і нижній рівень 71. Тому, між верхнім і нижнім рівнями 70, 71 сформований один уступ 72, і на одному уступі 72 сформовані дві зміщені кромки 73, 74 вирізу. Крім того, клапан 75 має виріз 76, або проріз, і на вільній кромці 79 клапана 75 сформовані два язичкових елементи 77, 78. При цьому, коли кришку 3 пересувають із відкритого положення в закрите положення, секція вільної кромки 79, утворена першим язичковим елементом 77 клапана 75, розташовується над однією кромкою 73 вирізу уступу 72, роблячи перший чутний звук, після чого секція вільної кромки 79, утворена другим язичковим елементом 78 клапана 75, розташовується над іншою кромкою 74 вирізу уступу 72, роблячи другий чутний звук. Інший приватний варіант виконання показаний на фіг. 7. Конструкція пачки для курильних виробів у цілому така ж, що й конструкція, описана в наведені вище приватних варіантах виконання, тому новий докладний опис наводитися не буде. Більше того, компоненти й ознаки, що відповідають компонентам і ознакам, описаним у варіантах виконання, що наводять далі, збережуть ті ж номери посилань. У цьому варіанті виконання пачки для курильних виробів, у кришці 3 сформований виріз 80, що має верхній рівень 82, нижній рівень 83 і проміжний рівень 84 так, що між верхнім і проміжним рівнями 82, 84 сформований верхній уступ 85, а між проміжним і нижнім рівнями 84, 83 сформований нижній уступ 86. Однак у цьому варіанті виконання, у верхньому уступі 85 сформовані три зміщені кромки 87, 88, 89 вирізу, і в нижньому уступі 86 сформовані три зміщені кромки 90, 91, 92 вирізу. Кожна із трьох зміщених кромок 87, 88, 89 вирізу, сформованих у верхньому уступі 85, зміщені одна відносно другої, і кожна із трьох зміщених кромок 90, 91, 92, сформованих у нижньому уступі 86, зміщені одна відносно другої. Крім того, кожна із трьох зміщених кромок 87, 88, 89 вирізу, сформованих у верхньому уступі 85, проходять паралельно 6 UA 109182 C2 5 10 15 20 25 30 35 40 45 50 55 відповідним зміщеним кромкам 90, 91, 92 вирізу, сформованим у нижньому уступі 86, і зміщені відносно них. Клапан 93 має два сформованих у ньому вирізу 94, 95, або прорізу, що проходять від вільної кромки 100 клапана 93, у результаті чого на вільному кінці 96 клапана 93 сформовані три язичкових елементи 97, 98, 99. Клапан 93 проходить від передньої стінки 6 ємності так, що він сполучається з верхнім і нижнім уступами 85, 86 вирізу 80 і розташовується над ними, коли кришку 3 зміщають у закрите положення. Кожний із трьох язичкових елементів 97, 98, 99 клапана 93 сполучається з однією з відповідних зміщених кромок 87, 88, 89 вирізу, сформованих у верхньому уступі 85, і однієї з відповідних зміщених кромок 90, 91, 92 вирізу, сформованих у нижньому уступі 86, і розташовується над ними, коли кришку 3 зміщають у закрите положення. У результаті, коли кришку 3 переміщають із відкритого положення в закрите положення, секція вільної кромки 100, утворена першим язичковим елементом 97 клапана 93, розташовується над відповідною кромкою 87 вирізу верхнього уступу 85, роблячи перший чутний звук. При подальшому русі кришки 3 у закрите положення, секція вільної кромки 100, утворена другим язичковим елементом 98, розташовується над відповідною другою кромкою 88 вирізу верхнього уступу 85, роблячи другий чутний звук, після чого секція вільної кромки 100 клапана 93 розташовується над відповідною третьою кромкою 89 вирізу верхнього уступу 85, роблячи третій чутний звук. У результаті, вільна кромка 100 клапана 93 розташовується, притискаючись до проміжного рівня 84. Потім секція вільної кромки 100, утворена першим язичковим елементом 97, розташовується над відповідною кромкою 90 нижнього уступу 86, роблячи четвертий чутний звук, після чого секція вільної кромки 100, утворена другим язичковим елементом 98, розташовується над відповідною другою кромкою 91 вирізу нижнього уступу 86, роблячи п'ятий чутний звук, після чого секція вільної кромки 100, утворена третім язичковим елементом 99, розташовується над відповідною третьою кромкою 92 вирізу нижнього уступу 86, роблячи шостий чутний звук. Повинно бути зрозуміло, що залежно від розносу між нижнім уступом 86 і верхнім уступом 85, в альтернативному варіанті виконання секція вільної кромки 100, утворена першим язичковим елементом 97, може розташовуватися над відповідною кромкою 90 нижнього уступу 86 для створення чутного звуку перед тим, як секція вільної кромки 100, утворена другим і (або) третім язичковими елементами 98, 99, розташується над відповідними кромками 88, 89 вирізу верхнього уступу 85. Повинно бути зрозуміло, що якщо кромка верхнього уступу сполучена із кромкою вирізу нижнього уступу так, що кромки вирізу однаково зміщені від нижнього кінця 48 передньої стінки 12 кришки 3, то буде вироблятися одне чутне клацання, коли дві частини клапана одночасно розташуються над двома кромками вирізу. Інший приватний варіант виконання показаний на фіг. 8. Конструкція пачки для курильних виробів у цілому така ж, що й конструкція, описана в наведені вище приватних варіантах виконання, тому новий докладний опис наводитися не буде. Більше того, компоненти й ознаки, що відповідають компонентам і ознакам, описаним у варіантах виконання, що наводять далі, збережуть ті ж номери посилань. У цьому варіанті виконання пачки для курильних виробів, у кришці 3 сформований виріз 102, що має тільки два рівні, верхній рівень 103 і нижній рівень 104. Тому між верхнім і нижнім рівнями 103, 104 сформований один уступ 105, що має одну кромку 106 вирізу. Крім того, від передньої стінки 6 ємності відходить клапан 107. Клапан 107 має сформовані в ньому два вирізи 108, або прорізи, що проходять від вільної кромки клапана 107, у результаті чого на вільному кінці 109 клапана 107 сформовано три язичкових елементи 110, 111 і 112. У даному варіанті виконання, кожний виріз 108 являє собою проріз, що проходить до лінії 114 згину, хоча повинно бути зрозуміло, що виріз може проходити в клапан 107 тільки частково. Центральний язичковий елемент 111 упирається по обидва боки в зовнішні язичкові елементи 110, 112. Центральна частина вільної кромки, утворена центральним язичковим елементом 111, формує центральну вільну кромку 115, що зміщена від прилягаючих зовнішніх вільних кромок 116, які утворюються зовнішніми язичковими елементами 110, 112. Відстань між лінією 114 згину й центральною вільною кромкою 115 менше відстані між лінією 114 згину й зовнішніх вільних кромок 116, тому центральна вільна кромка 115 утоплена. Клапан 107 відходить від передньої стінки 6 ємності так, що він сполучений з уступом 105 вирізу 102 і розташовується на уступі 105 вирізу 102, коли кришку 3 зміщають у закрите положення. Кожний із трьох язичкових елементів 110, 111, 112 клапана 107 розташовані так, щоб міститися над кромкою 106 вирізу, сформованою уступом 105, коли кришку 3 переміщають 7 UA 109182 C2 5 10 15 20 25 30 35 40 45 50 55 у закрите положення. Клапан 107 і виріз 103 разом формують стопорний механізм для утримання кришки 3 у закритому положенні. Коли кришку 3 зміщають із відкритого положення в закрите положення, центральна вільна кромка 115 центрального язичкового елемента 111 клапана 107 розташовується над кромкою 106 вирізу уступу 105, роблячи перший чутний звук. При подальшому зсуві кришки 3 у закрите положення, зовнішні вільні кромки 116 зовнішнього язичкового елемента 110, 112 клапана 107 розташовуються над кромкою 106 вирізу уступу 105, роблячи другий чутний звук. Повинно бути зрозуміло, що центральна вільна кромка 115 розташовується над кромкою 106 вирізу уступу 105 до того, як зовнішні вільні кромки 116 розташовуються над кромкою 106 вирізу уступу 105, оскільки відстань між центральною вільною кромкою 115 і лінією 114 згину менше відстані між зовнішніми вільними кромками 116 і лінією 114 згину. Також повинно бути зрозуміло, що третій чутний звук буде вироблятися, коли кришку 3 зміщають у закрите положення, якщо відстань між однією із зовнішніх вільних кромок 116 і лінією 114 згину менше відстані між іншою зовнішньою вільною кромкою 116 і лінією 114 згину. Більше того, варто розуміти, що число вироблених чутних звуків може бути змінено шляхом зміни числа й довжини язичкових елементів клапана. Наприклад, інший приватний варіант виконання показаний на фіг. 9. Конструкція пачки для курильних виробів у цілому така ж, що й конструкція, описана в наведені вище приватних варіантах виконання, тому новий докладного опису наводитися не буде. Більше того, компоненти й ознаки, що відповідають компонентам і ознакам, описаним у варіантах виконання, що наводять далі, збережуть ті ж номери посилань. У цьому варіанті виконання пачки для курильних виробів, у кришці 3 сформований виріз 102, що має тільки два рівні, верхній рівень 103 і нижній рівень 104. Тому, між верхнім і нижнім рівнями 103, 104 сформований один уступ 105, що має одну кромку 106 вирізу. Крім того, у клапана 120 є чотири вирізи 121, або прорізи, сформовані в клапані 120 і які проходять від вільної кромки клапана 120, у результаті на вільному кінці 125 клапана 120 сформовано п'ять язичкових елементів, а саме центральний язичковий елемент 122, два проміжних язичкових елементи 123 і два зовнішніх язичкових елементи 124. У даному варіанті виконання, кожний виріз 121 являє собою проріз, що проходить до лінії 126 згину, хоча варто мати на увазі, що кожний виріз може проходити в клапан 120 тільки частково. До центрального язичкового елемента 122 примикають по обидва боки проміжні язичкові елементи 123, а зовнішні язичкові елементи 124 примикають до проміжних язичкових елементів 123 з боку, протилежної центральному язичковому елементу 121. Центральна вільна кромка 127, утворена центральним язичковим елементом 122, зміщена від прилягаючих вільних кромок 128, утворених проміжними язичковими елементами 123, які також зміщені відносно зовнішніх вільних кромок 129, утворених зовнішніми язичковими елементами 124. Відстань між лінією 126 згину й центральною вільною кромкою 127 менше відстані між лінією 126 згину й проміжних вільних кромок 128, а відстань між лінією 126 згину й проміжних вільних кромок 128 менше відстані між лінією 126 згину й зовнішніх вільних кромок 129. Клапан 120 відходить від передньої стінки 6 ємності так, що він сполучається з уступом 105 вирізу 102 і розташовується на ньому, коли кришку 3 зміщають у закрите положення. Кожний з п'яти язичкових елементів 122, 123, 124 клапана 120 розташований так, щоб міститися над кромкою 106 вирізу, сформованою уступом 105, коли кришку 3 зміщають у закрите положення. Клапан 120 і виріз 102 разом формують стопорний механізм для втримання кришки 3 у закритому положенні. Коли кришку 3 зміщають із відкритого положення в закрите положення, центральна вільна кромка 127 центрального язичкового елемента 122 клапана 120 розташовується над кромкою 106 вирізу уступу 105, роблячи перший чутний звук. Коли кришку 3 зміщають далі в закрите положення, проміжні вільні кромки 128 проміжних язичкових елементів 123 клапана 120 одночасно розташовуються над кромкою 106 вирізу уступу 105, створюючи другий чутний звук перед тим, як зовнішні вільні кромки 129 зовнішніх язичкових елементів 124 клапана 120 одночасно розташуються над кромкою 106 вирізу уступу 105, роблячи третій чутний звук. Повинно бути зрозуміло, що центральна вільна кромка 127 розташовується над кромкою вирізу 106 уступу 105 до того, як проміжні вільні кромки 128 розташуються над кромкою 106 уступу 105, оскільки відстань між центральною вільною кромкою 127 і лінією 126 згину менше відстані між проміжними вільними кромками 128 і лінією 126 згину. Аналогічно, проміжні вільні кромки 128 розташовуються над кромкою 106 вирізу уступу 105 до того, як зовнішні вільні кромки 129 розташуються над кромкою 106 вирізу уступу 105, оскільки відстань між проміжними вільними кромками 128 і лінією 126 згину менше відстані між зовнішніми вільними кромками 129 і лінією 126 згину. 8 UA 109182 C2 5 10 15 20 Повинно бути зрозуміло, що клапан з декількома язичками, що мають різну довжину, може бути використаний у сполученні з вирізом, що має більше однієї кромки, залежно від числа необхідних чутних звуків, вироблених при переведенні кришки в закрите положення. Хоча в описаних вище варіантах виконання клапан і виріз сформовані в передніх стінках корпусної частини й кришці, відповідно, варто мати на увазі, що клапан може бути сформований у кришці, а виріз може бути сформований у корпусній частині. Більше того, клапан і виріз можуть бути сформовані в бічних стінках корпусної частини й кришки. Хоча в описаних вище варіантах виконання виріз сформований у виступі, варто розуміти, що виступ сам по собі може формувати одну або більше кромок вирізу, або може формувати власне виріз. Наприклад, у варіанті виконання з вирізом, що формує єдину кромку вирізу, і клапаном, що має кілька вільних кромок, виступ сам може формувати кромку вирізу. Аналогічно, у варіанті виконання, у якому виріз має дві або більше кромки вирізу, виступ може формувати одну або більше кромоквиступу. Хоча в описаних вище варіантах виконання язичкові елементи розділені вирізом або прорізом, варто розуміти, що язичкові елементи можуть бути рознесені один відносно другого уздовж верхньої частини передньої стінки ємності. У такій конструкції язичкові елементи формують окремі язичкові елементи, що не прилягають один до одного. Були описані й показані варіанти виконання винаходу, при цьому спеціалістам повинно бути зрозуміло, що в наведених приватних варіантах виконання можуть бути зроблені зміни, що не виходять за межі області домагань винаходу, визначеним наступною формулою винаходу. ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 50 55 60 1. Пачка для курильних виробів, що має корпусну частину (2) і шарнірно приєднану до неї кришку (3), що закриває простір, утворений корпусною частиною (2) при закритій кришці (3), і торцеву частину, що включає (16) і стінку (12), яка відходить від цієї торцевої частини (16), яка перекриває стінку (6) корпусної частини (2) у закритому положенні, і пачка також має клапан (26, 93, 107, 120), що відходить від лицьової поверхні однієї зі згаданих стінок, що має вільний кінець (29, 96, 109, 125), і виріз (51, 80, 102), сформований в іншій зі згаданих стінок, при цьому виріз (51, 80) або вільний кінець (109, 125) клапана (107, 120) має першу кромку (54, 65, 73, 87, 115, 127) і другу кромку (55, 56, 66, 74, 88, 90, 116, 128), причому перша кромка зміщена відносно другої кромки так, що коли кришку (3) переміщають у закрите положення, ця перша кромка розміщається над вільним кінцем (29, 96) клапана (26, 93) або вирізом (102) перед тим, як над вільним кінцем клапана або вирізу розміститься друга кромка. 2. Пачка за п. 1, у якій друга кромка (55, 56, 66, 74, 88, 90, 116, 128) проходить паралельно першій кромці (54, 65, 73, 87, 115, 127), із проміжком від неї. 3. Пачка за п. 1 або 2, у якій виріз (51, 80) формує першу кромку (54, 65, 73, 87) і другу кромку (55, 56, 66, 74, 88, 90) так, що коли кришку (3) переміщають у закрите положення, вільний кінець (29, 96) клапана (26, 93) розташовується над першою кромкою перед тим, як розташуватися над другою кромкою. 4. Пачка за п. 3, у якій перша кромка (54, 65, 73, 87) розташовується між другою кромкою (55, 56, 66, 74, 88, 90) і нижнім кінцем (48) згаданої іншої стінки. 5. Пачка за п. 3 або 4, у якій виріз (51, 80) утворює щонайменше один уступ (52, 63, 72, 85, 86, 105) між верхнім рівнем (42, 60, 70, 82) і нижнім рівнем (43, 61, 71, 83) згаданої іншої стінки, а перша кромка (54, 65, 73, 87) формує кромку верхнього рівня. 6. Пачка за п. 5, у якій друга кромка (55, 74) формує іншу кромку верхнього рівня (42, 70, 82, 88). 7. Пачка за п. 5, у якій виріз (51, 80) утворює перший уступ (52, 63, 85) між верхнім рівнем (42, 60, 82) і проміжним рівнем (44, 62, 84) і другий уступ (53, 64, 86) між проміжним рівнем (44, 62, 84) і нижнім рівнем (43, 61, 83), при цьому перша кромка (54, 65, 87) формує кромку верхнього рівня (42, 60, 82), а друга кромка (56, 66, 90) формує кромку проміжного рівня (44, 62, 84). 8. Пачка за п. 7, у якій виріз (51, 80) включає третю кромку (55, 57, 88, 91), що формує іншу кромку верхнього (42, 82) або проміжного (44, 84) рівнів, які зміщені від першої кромки (54, 55, 84) або другої кромки (56, 57, 88, 89). 9. Пачка за п. 8, у якій згадана інша стінка, що має виріз (51), містить внутрішній шар (46), зовнішній шар (45) і проміжний шар (47), причому внутрішній шар (46) виконаний з можливістю формування верхнього рівня (42) і першого уступу (52), проміжний шар (47) виконаний з можливістю формування проміжного рівня (44) і другого уступу (53), а зовнішній шар (45) виконаний з можливістю формування нижнього рівня (43). 10. Пачка за п. 1 або 2, у якій вільний кінець (109, 125) клапана (107, 120) формує першу кромку (115, 127) і другу кромку (116, 128) так, що коли кришку (3) переміщають у закрите положення, 9 UA 109182 C2 5 10 15 перша кромка (115) вільного кінця клапана розташовується над вирізом (102) до того, як над вирізом розташується друга кромка (116). 11. Пачка за п. 10, у якій перша кромка (115, 127) розташовується між другою кромкою (116, 128) і лицьовою поверхнею стінки (6), від якої відходить клапан (107, 120). 12. Пачка за будь-яким з попередніх пунктів, у якій вільний кінець (96, 109, 125) клапана (26, 93, 107, 120) розділений на щонайменше два язичкових елементи (32, 33, 77, 78, 97, 98, 99, 110, 111, 112, 122, 123, 124), які можуть деформуватися незалежно один від одного. 13. Пачка за п. 12, у якій, при залежності від будь-якого з пп. 3-9, перший язичковий елемент (32, 77, 97, 111, 122) виконаний з можливістю розміщення над першою кромкою (54, 73, 87), а другий язичковий елемент виконаний з можливістю розміщення над другою кромкою (55, 74, 88). 14. Пачка за п. 12, у якій, при залежності від п. 10 або 11, перша кромка (115, 127) сформована першим язичковим елементом (111, 122), а друга кромка (116, 128) сформована другим язичковим елементом (110, 112, 123). 15. Пачка за будь-яким з попередніх пунктів, у якій клапан (26, 93, 107, 120), стінка, що відходить від торцевої частини кришки (12), і (або) стінка (6) корпусної частини можуть деформуватися й виконані з можливістю деформації, коли кришку (3) зміщають у відкрите положення так, що клапан (26, 93, 107, 120) виходить із зачеплення із другою кромкою (55, 56, 66, 74, 88, 90, 116, 128). 20 10 UA 109182 C2 11 UA 109182 C2 12 UA 109182 C2 13 UA 109182 C2 14 UA 109182 C2 15 UA 109182 C2 16 UA 109182 C2 17 UA 109182 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 18
