Пальник і котел, споряджений цим пальником

1. Пальник (1), який включає в себе паливну форсунку (2), призначену для введення газоподібного палива, одержаного змішуванням твердого палива і первинного повітря, сопло (4) для введення вторинного повітря, призначене для введення вторинного повітря ззовні від периферійної зони паливної форсунки (2), та стабілізатор (5) полум'я, розташований у вихідному отворі (21) паливної форсунки (2), при цьому

стабілізатор (5) полум'я має таку конструкцію, що він пересікає вихідний отвір (21) паливної форсунки (2), та включає в себе розділювач, що розділяє газоподібне паливо в напрямку потоку газоподібного палива,

паливна форсунка (2) та сопло (4) для введення вторинного повітря виконані так, щоб забезпечити надходження газоподібного палива та вторинного повітря прямими потоками, та

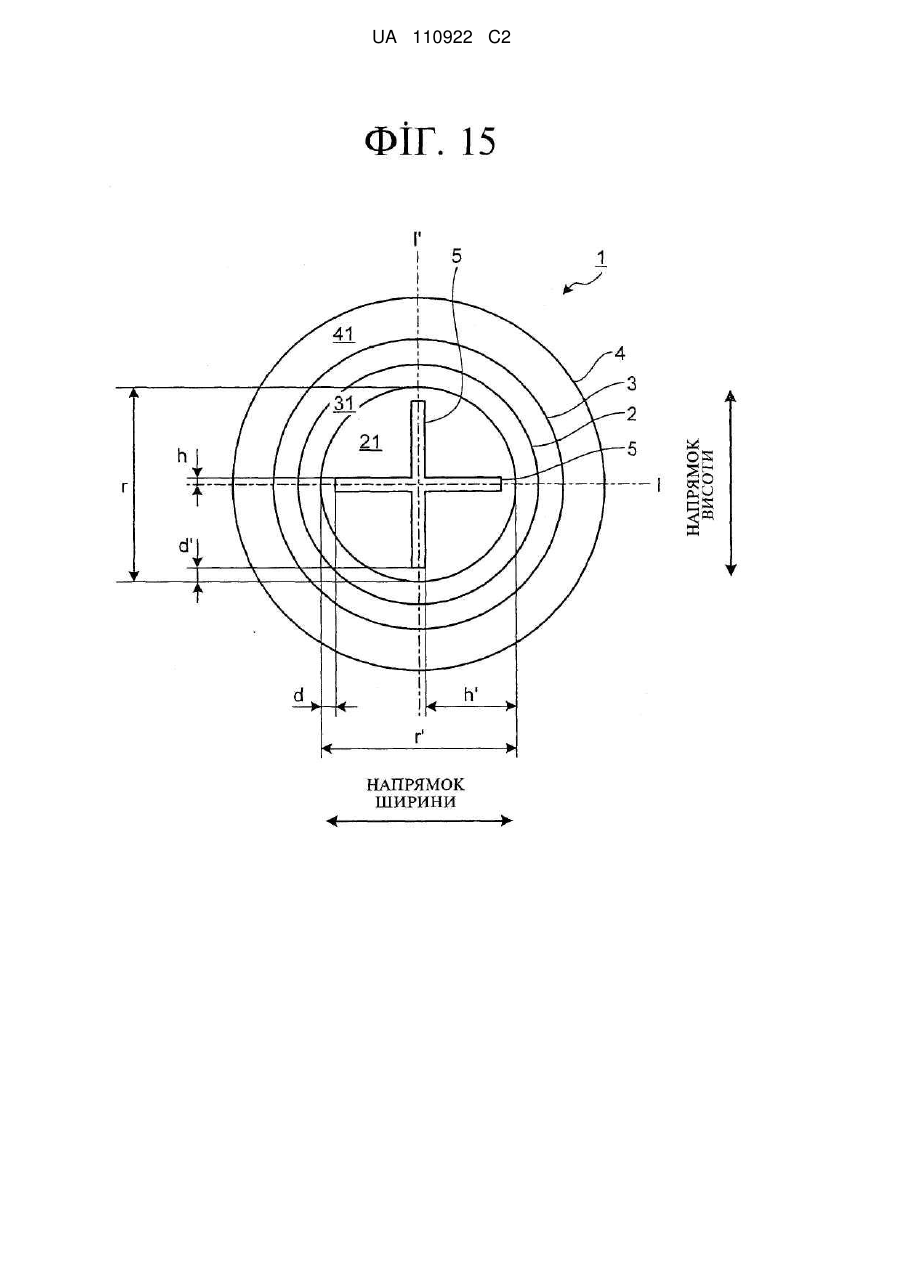

передбачена множина стабілізаторів (5) полум'я, встановлених так, що вони перехрещуються один з іншим, й розміщених так, що перехрещена частина розташована у центральній ділянці вихідного отвору (21) паливної форсунки (2), так що максимальна відстань h від центральної осі паливної форсунки (2) до розширеного кінця стабілізатора (5) полум'я та внутрішній розмір r вихідного отвору (21) паливної форсунки (2) задовольняють умову h/(r/2)<0,6, якщо дивитись в напрямку розширення стабілізатора (5) полум'я у перерізі, виконаному так, що площина перерізу проходить через центральну вісь паливної форсунки (2).

2. Пальник (1) за п. 1, який відрізняється тим, що згадана множина стабілізаторів (5) полум'я встановлена у такий спосіб, що ці стабілізатори перехрещуються у вигляді знака #, а зона, яку охоплюють ці стабілізатори (5) полум'я, розміщена у згаданій центральній ділянці вихідного отвору (21) паливної форсунки (2).

3. Пальник (1) за п. 1, який відрізняється тим, що три зі згаданих стабілізаторів (5) полум'я розташовані хрест-навхрест, а зона, яку охоплюють ці стабілізатори (5) полум'я, розміщена у згаданій центральній ділянці вихідного отвору (21) паливної форсунки (2).

4. Пальник (1) за будь-яким із пп. 1-3, який відрізняється тим, що розділювальна ширина L розділювача стабілізатора (5) полум'я і внутрішній розмір r вихідного отвору (21) паливної форсунки (2) задовольняють умову 0,06≤L/r.

5. Пальник (1) за будь-яким із пп. 1-4, який відрізняється тим, що паливна форсунка (2) має прямокутний або еліптичний вихідний отвір, й стабілізатор (5) полум'я суттєвою мірою розділяє центральну ділянку вихідного отвору (21) паливної форсунки (2).

6. Пальник (1) за будь-яким із пп. 1-5, який відрізняється тим, що паливна форсунка (2) має круглий вихідний отвір, й стабілізатор (5) полум'я суттєвою мірою розділяє центральну ділянку вихідного отвору (21) паливної форсунки (2).

7. Пальник (1) за будь-яким із пп. 1-6, який відрізняється тим, що встановлена множина таких сопел (4) для введення вторинного повітря, й ці сопла (4) для введення вторинного повітря забезпечують можливість взаємно залежного регулювання кількості вторинного повітря, що надходить через кожне із них.

8. Пальник (1) за п. 7, який відрізняється тим, що всі сопла (4) для введення вторинного повітря виконані з можливістю неперервної роботи.

9. Пальник (1) за п. 7 або п. 8, який відрізняється тим, що частину сопел (4) для введення вторинного повітря також використовують як отвори для введення мазуту або отвори для введення газу.

10. Котел, споряджений пальником (1) за будь-яким із пп. 1-9.
