Установка для виготовлення виробів з жорстких дисперсних будівельних сумішей
Формула / Реферат
1. Установка для изготовления изделий из жестких дисперсных строительных смесей по авт. св. № 880734, отличающаяся тем, что, с целью расширения технологических возможностей путем применения сухих смесей, она снабжена устройством для дозированной подачи жидкости в формовочную полость с полым толкателем, упорная стенка выполнена с отверстием и снабжена дополнительной перегородкой с отверстием и гибким трубопроводом, подвижная обойма выполнена с отверстием и скосом, при этом формующая сторона упорной стенки выполнена перфорированной и образует с дополнительной перегородкой полость для жидкости, сообщенную через отверстие в дополнительной перегородке, и гибкий трубопровод с отверстием в упорной стенке.
2. Установка по п.1, отличающаяся тем, что устройство для дозированной подачи жидкости выполнено в виде емкости с размещенным в ней съемным мерным стаканом, установленным с возможностью поступательного вертикального перемещения и имеющим регулировочный кран.
Текст

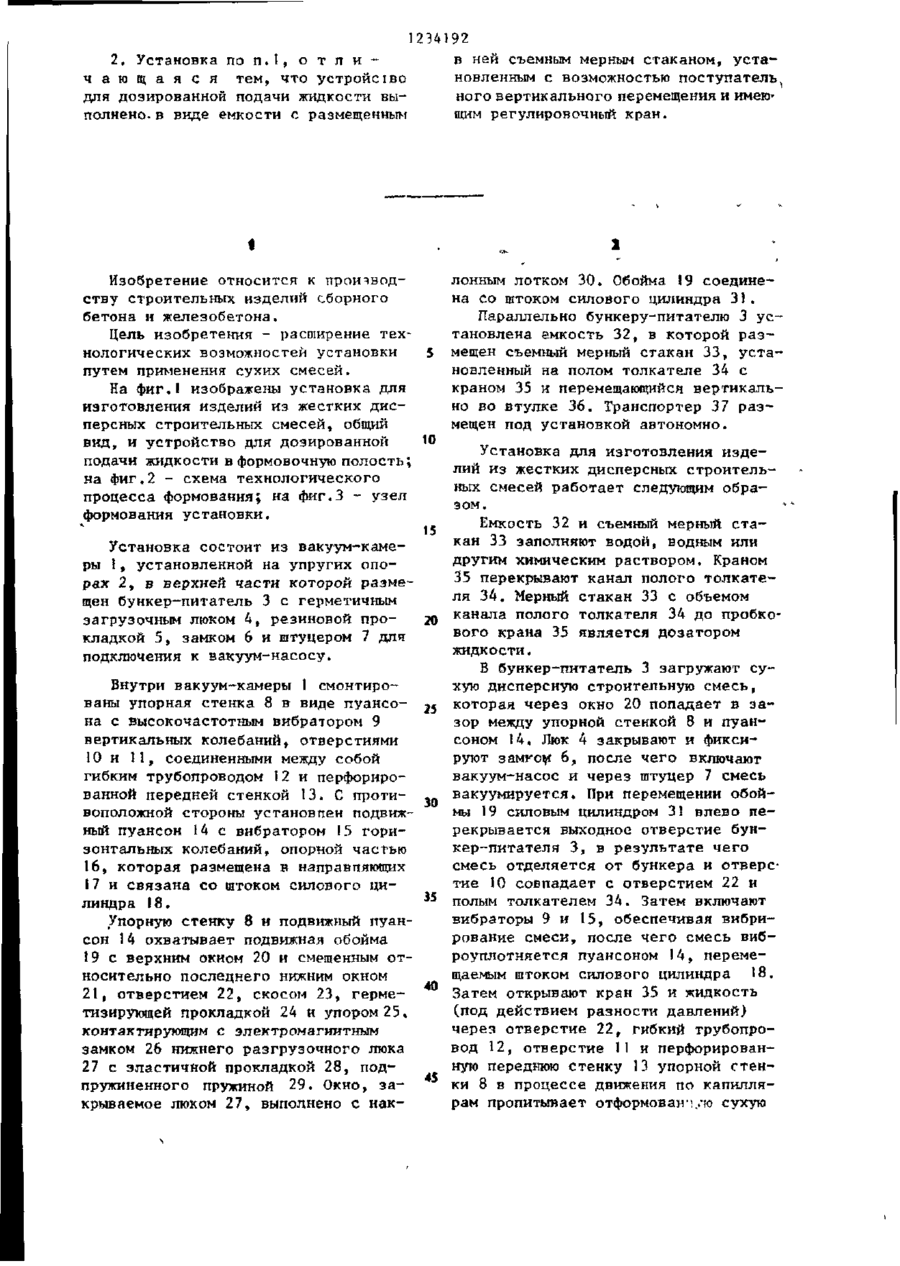

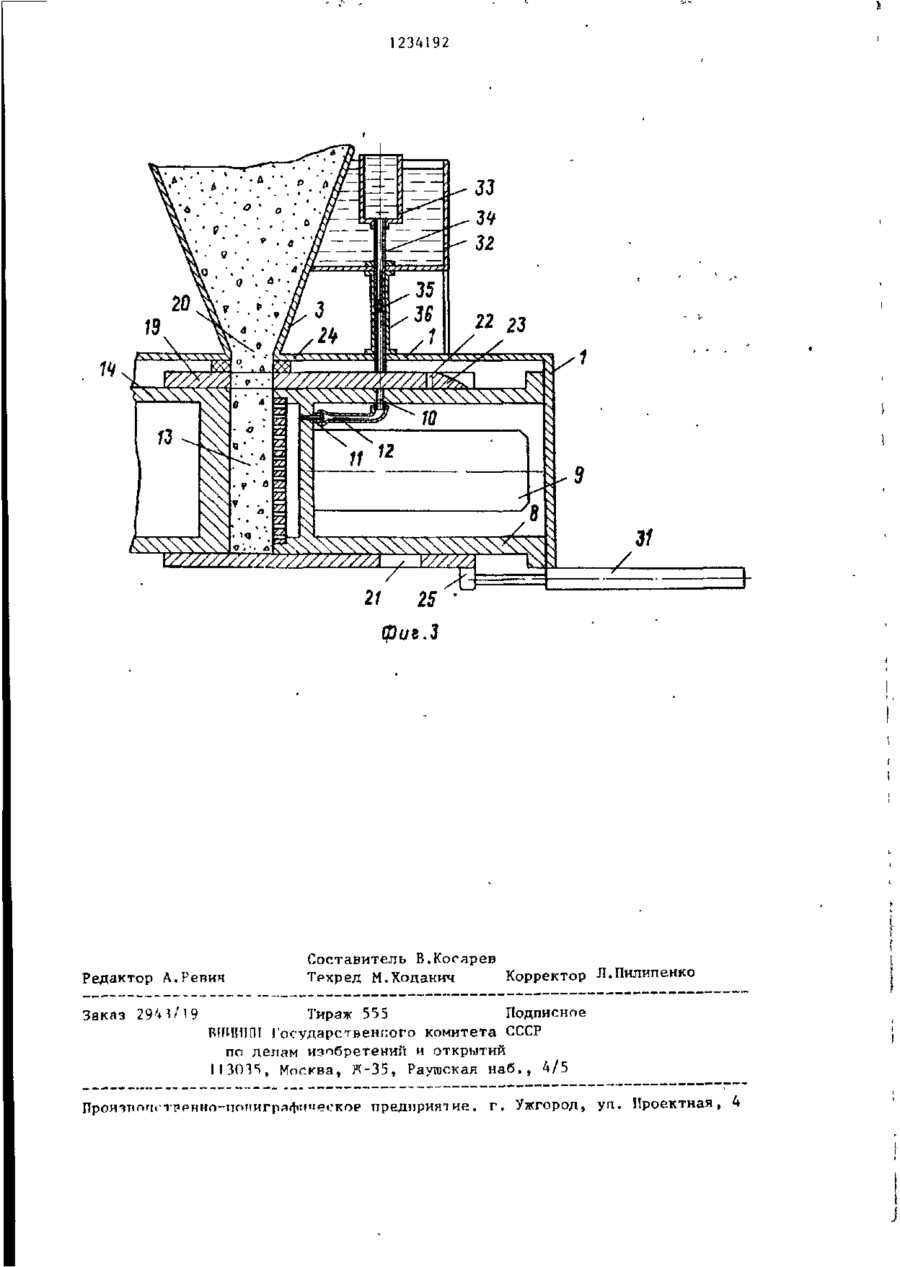

1. УСТАНОВКА ДЛЯ ИЗГОТОВЛЕНИЯ ИЗДЕЛИЙ ИЗ ЖЕСТКИХ ДИСПЕРСНЫХ СТРОИТЕЛЬНЫХ СМЕСЕЙ по авт. св. № 830734, о т л и ч а ю щ а я с я тем, что, с целью расширения техноло 6 гических возможностей путем применения сухих смесей, она снабжена устройством для дозированной подачи жидкости в формовочную полость с полым толкателем, упорная стенка выполнена с отверстием и снабжена дополнительной перегородкой с отверстием и гибким трубопроводом, подвижная обойма выполнена с отверстием и скосом, при этом формующая сторона упорной стенки выполнена перфорированной и образует с дополнительной перегородкой полость для жидкости, сообщенную через отверстие в дополнительной перегородке, и гибкий трубопровод с отверстием в упорной стенке. с Ю • f3 > 1234192 2, Установка по п. I, о т л и в ней съемным мерным стаканом, устач а ю щ а я с я тем, что устройсіво новленным с возможностью поступатель1 для дозированной подачи жидкости выного вертикального перемещения и имею' полнено, в виде емкости с размещенным щим регулировочный кран. Изобретение относится к производлонным лотком 30. Обойма 19 соединеству строительных изделий сборного на со штоком силового цилиндра 31. бетона и железобетона. Параллельно бункеру-питателю 3 усЦель изобретения - расширение техтановлена емкость 32, в которой разнологических возможностей установки мещен съемный мерный стакан 33, устапутем применения сухих смесей. новленный на полом толкателе 34 с краном 35 и перемещающийся вертикальНа фиг.1 изображены установка для но во втулке 36. Транспортер 37 разизготовления изделий из жестких дисмещен под установкой автономно. персных строительных смесей, общий 10 вид, и устройство для дозированной Установка для изготовления издеподачи жидкости в формовочную полость; лий из жестких дисперсных строительна фиг.2 - схема технологического ных смесей работает следующим обрапроцесса формования; на фиг.З - узел зом. формования установки. Емкость 32 и съемный мерный ста15 кан 33 заполняют водой, водным или Установка состоит из вакуум-камедругим химическим раствором. Краном ры \, установленной на упругих опо35 перекрывают канал полого толкатерах 2, в верхней части которой размеля 34. Мерный стакан 33 с объемом щен бункер-питатель 3 с герметичным канала полого толкателя 34 до пробкозагрузочным люком 4, резиновой про20 вого крана 35 является дозатором кладкой 5, замком 6 и штуцером 7 для жидкости. подключения к вакуум-насосу. В бункер-питатель 3 загружают суВнутри вакуум-камеры 1 смонтирохую дисперсную строительную смесь, ваны упорная стенка 8 в виде пуансо- 25 которая через окно 20 попадает в зана с высокочастотным вибратором 9 зор между упорной стенкой 8 и пуанвертикальных колебаний, отверстиями соном 14, Люк 4 закрывают и фикси10 и 11, соединенными между собой руют замком 6, после чего включают гибким трубопроводом 1 2 и перфорировакуум-насос и через штуцер 7 смесь ванной передней стенкой 13. С противакуумируется. При перемещении обойвоположной стороны установлен подвиж- 30 мы 19 силовым цилиндром 31 влево пеный пуансон 14 с вибратором 15 горирекрывается выходное отверстие бунзонтальных колебаний, опорной частью кер-питателя 3, в результате чего 16, которая размещена в направгсяющих смесь отделяется от бункера и отверс17 и связана со штоком силового цитие 10 совпадает с отверстием 22 и 35 полым толкателем 34. Затем включают линдра 18. вибраторы 9 и 15, обеспечивая вибриУпорную стенку 8 и подвижный пуанрование смеси, после чего смесь вибсон 14 охватывает подвижная обойма роуплотняется пуансоном 14, переме19 с верхним окном 20 и сметенным отщаемым штоком силового цилиндра І8. носительно последнего нижним окном 40 Затем открывают кран 35 и жидкость 21, отверстием 22, скосом 23, герме(под действием разности давлений) тизирующей прокладкой 24 и упором 25, через отверстие 22, гибкий трубопроконтактирующим с электромагнитным вод 12, отверстие 11 и перфорированзамком 26 нижнего разгрузочного люка ную переднюю стенку 13 упорной стен27 с эластичной прокладкой 28, под45 ки 8 в процессе движения по капилляпружиненного пружиной 29. Окно, зарам пропитывает отформован-1/ю сухую крываемое люком 27, выполнено с нак 1214192 на транспортер 37, г.е. при очередсмесь. После расчетной выдержки под ном перемещении обоймы 19 упор 25 давлением перекрывают кран 35 и обойвыключает электромагнитный замок 26 ма 19 силовым цилиндром 31 перемещаи люк 27, открывает разгрузочное отется еще раз влево до совпадения ее верстие вакуум-камеры 1, и опускаетнижнего окна 2І с зазором между vnopся на пружину 29, обеспечивая плавной стенкой 8 и пуансоном 14. Одноное движение изделия под действием временно полый толкатель 34 по скосу собственной массы. 23 перемещается на боковую грань После удаления изделия обойма 19 упорной стенки 8, а верхняя грань возвращается в исходное положение, мерного стакана опускается ниже уровзамок 26 закрывает люк 27 вакуумня жидкости в емкости 32, который камеры 1, полый толкатель 34 по скоподдерживается на расчетной отметке. су 23 занимает положение на поверхСтакан 33 наполняется жидкостью. ности обоймы 19 и приподымает мерный Включают вибраторы 9 и 15 и пуансон 14 возвращается в исходное поло- 15 стакан 33 над уровнем жидкости в емкости 32, после чего процесс формоважение, создавая условия для удаления ния повторяется. отформованного изделия и подачи его (put, Z 1234192 31 фиг, Редактор А.Ревич Заказ 2941/19 Составитель В.Косарев Техред М.Ходанич Корректор Л.Пилипенко Тираж 555 Подписное КІЇИИШІ Государственного комитета СССР по делам изобретений и открытий 1ІЗОЧ5, Москва, Ж-35, Раушская наб., 4/5 Проияипгп'тррнно-тюнигряфическое предприятие, г. Ужгород, уп. Проектная, 4
