Масажер

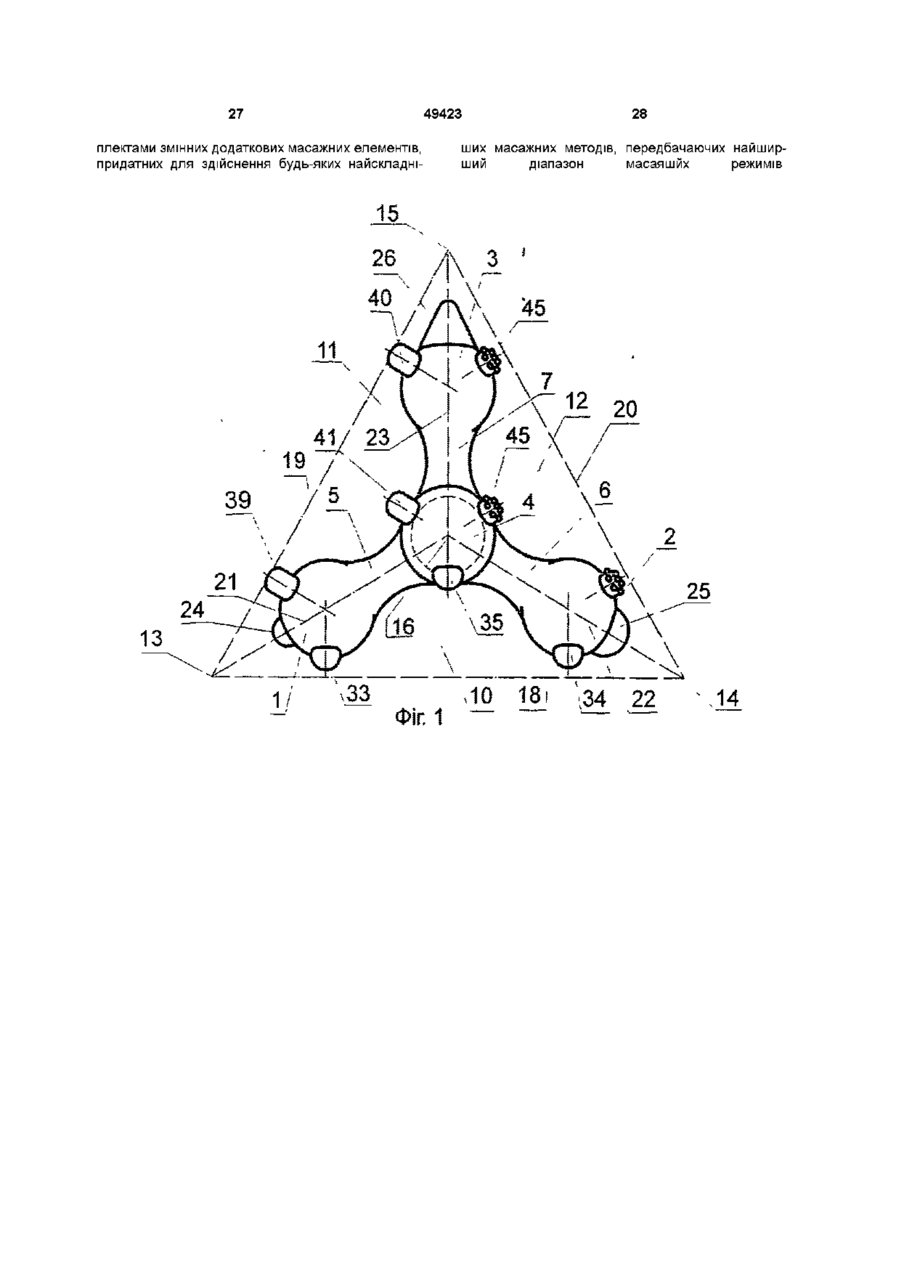

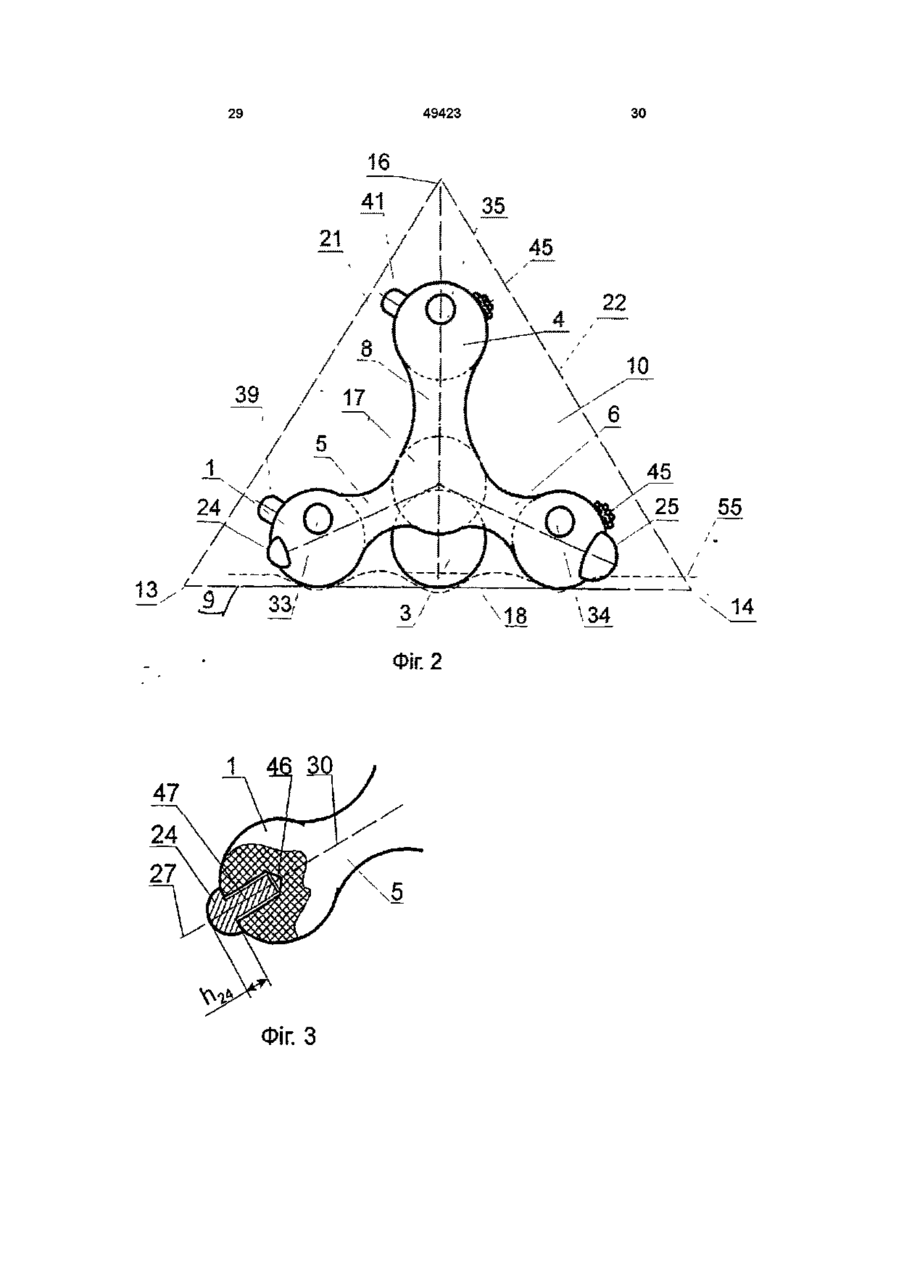

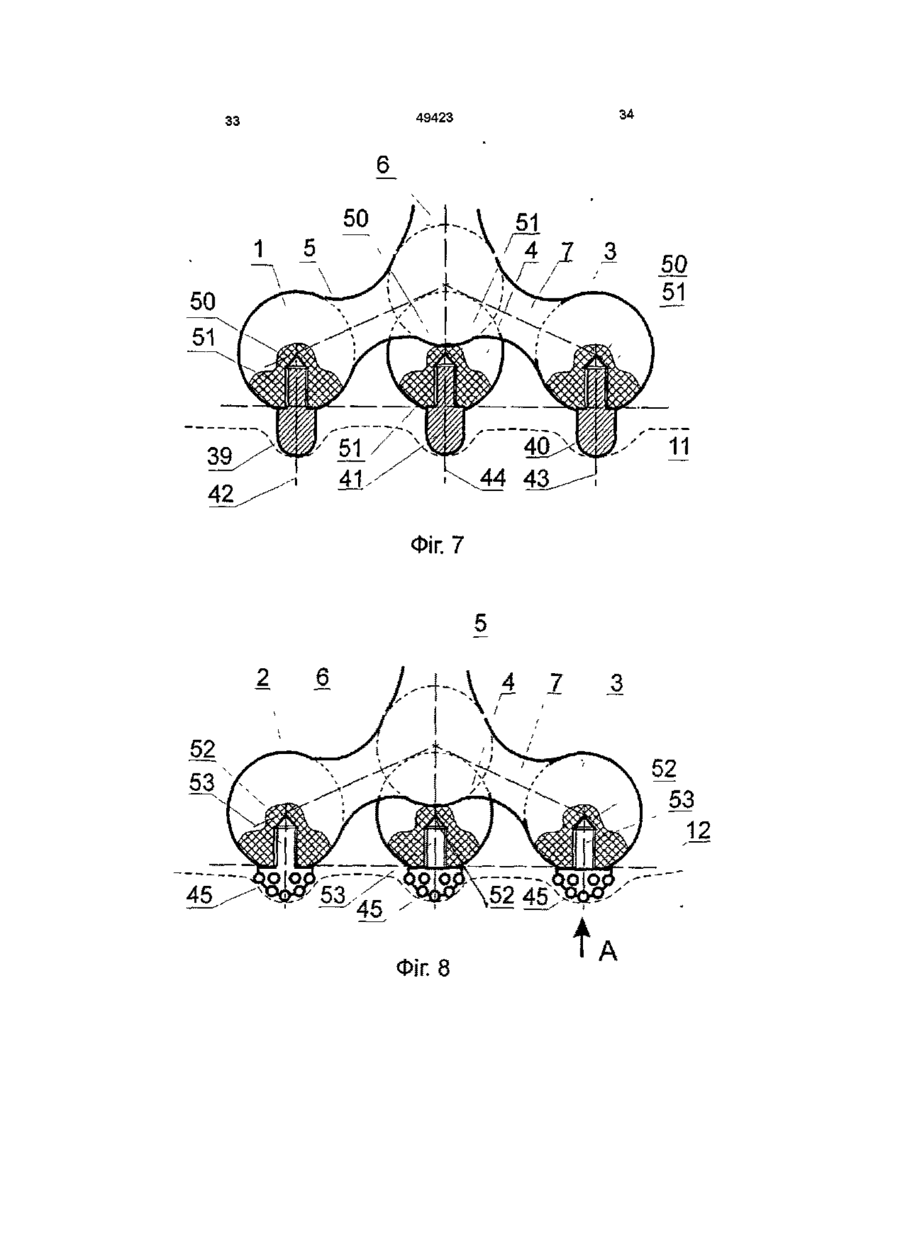

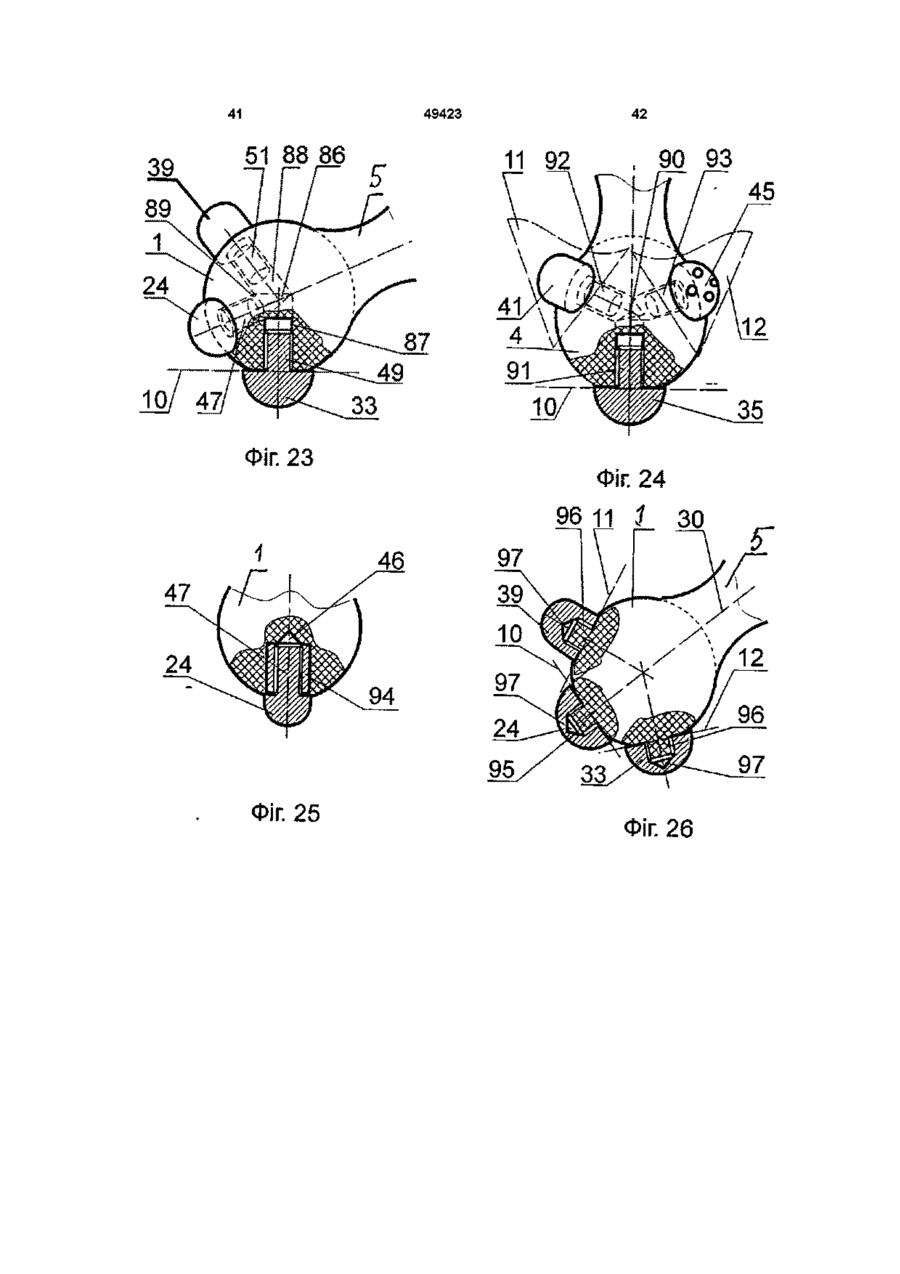

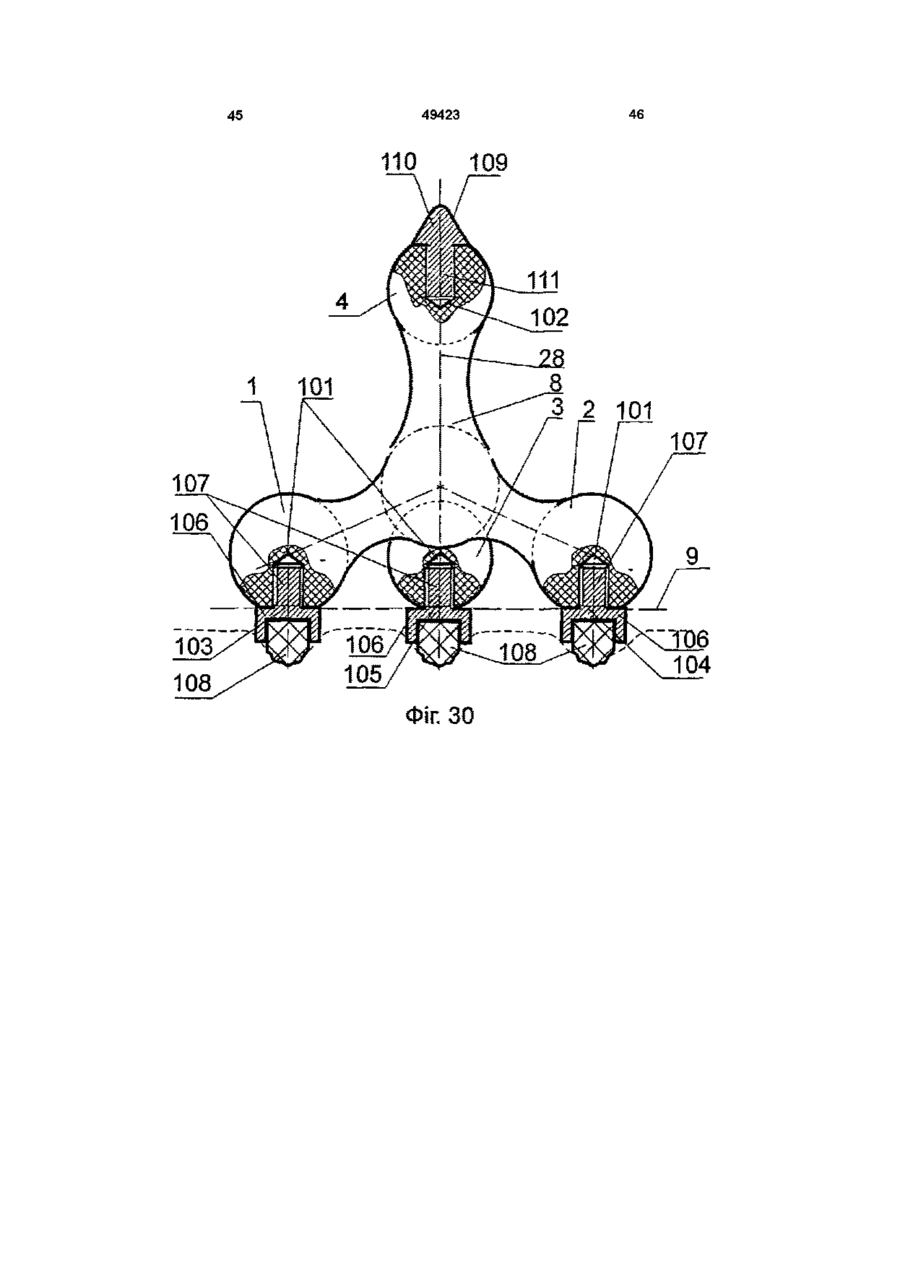

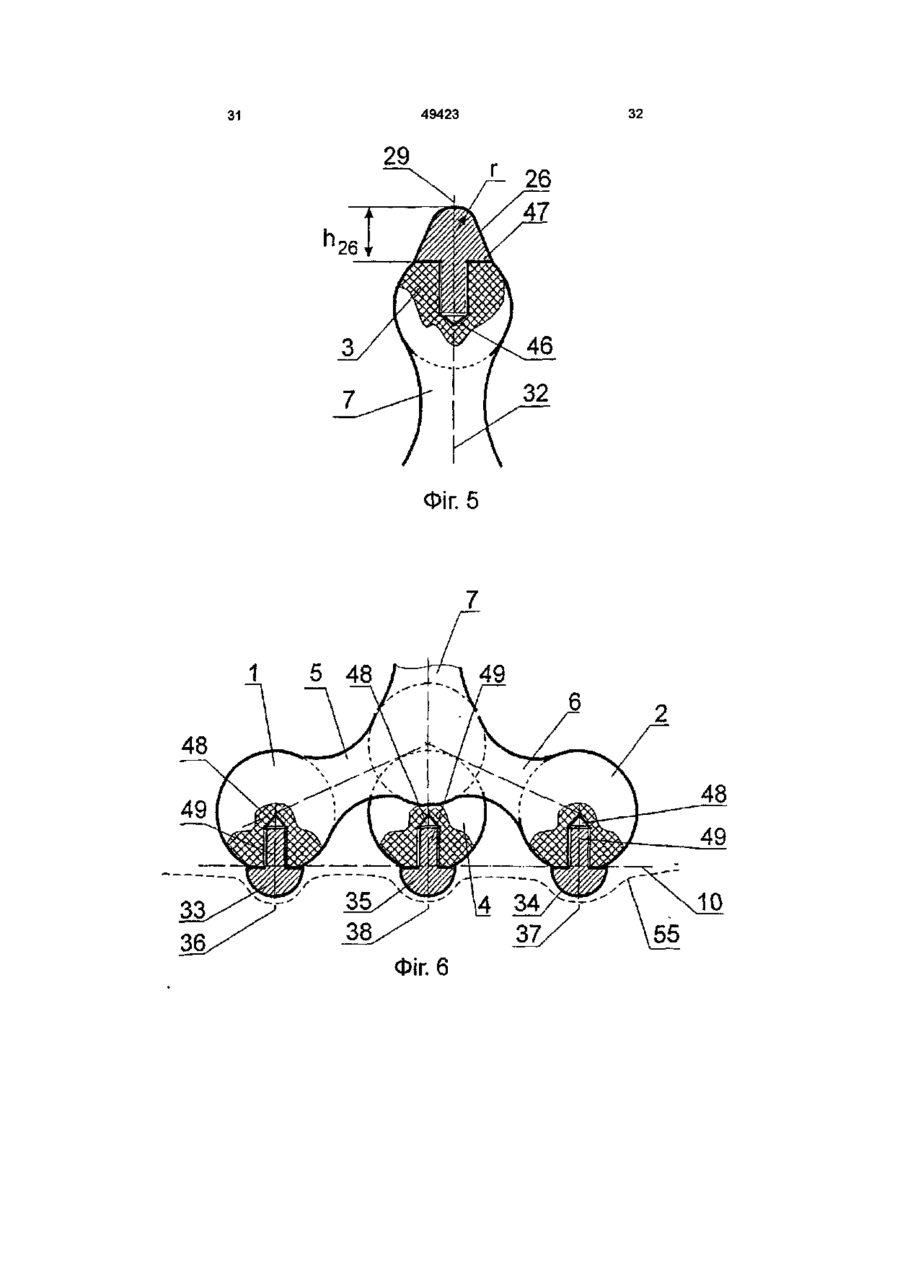

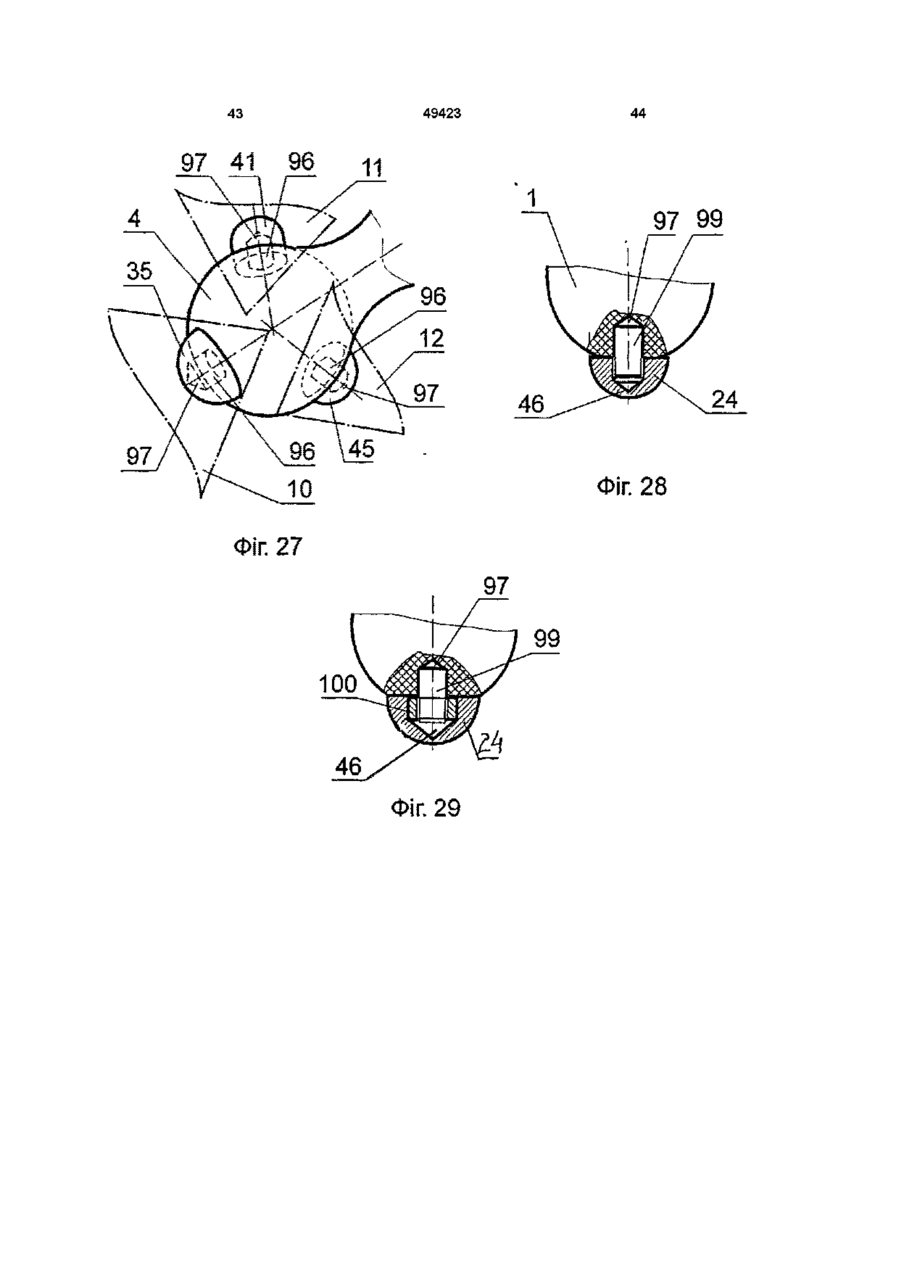

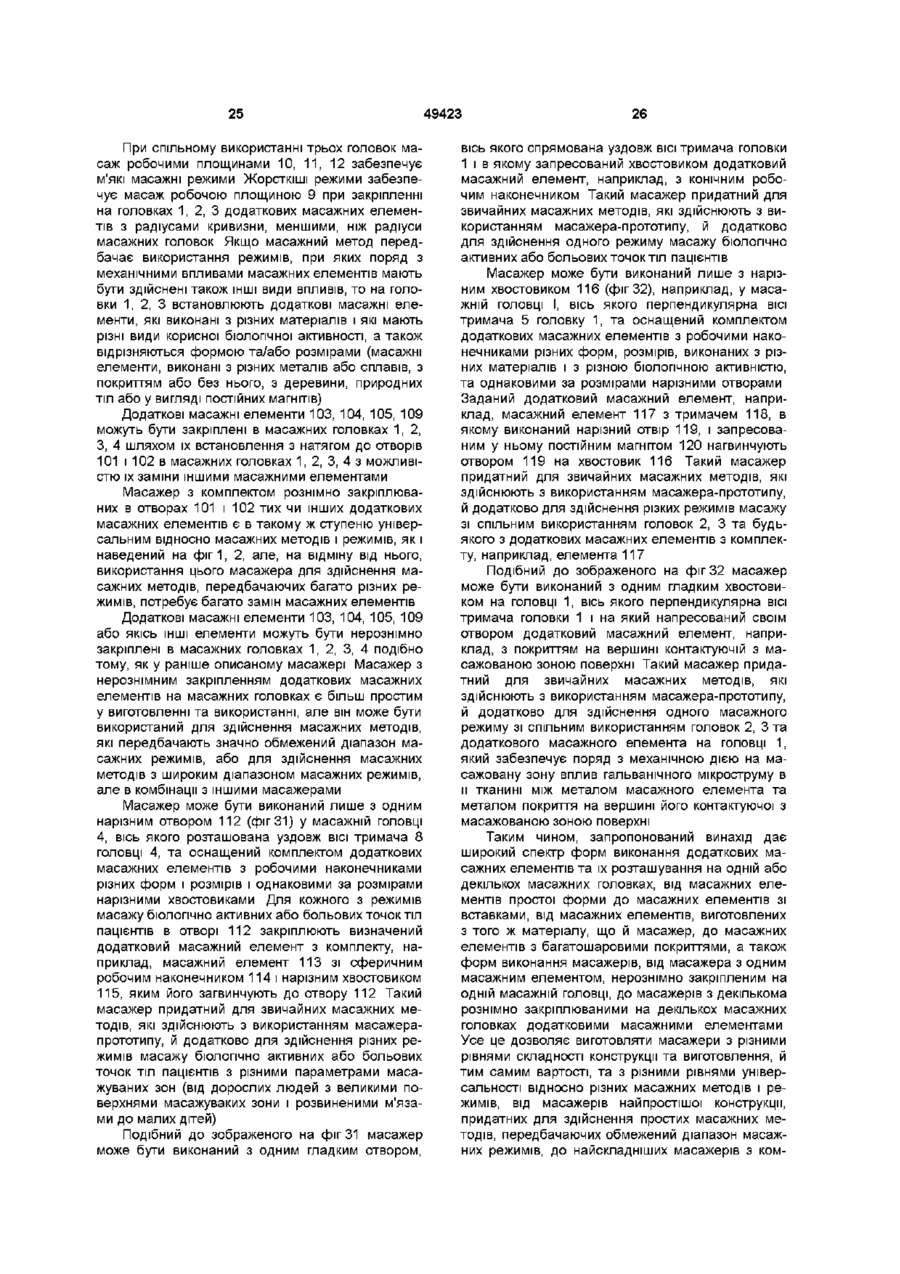

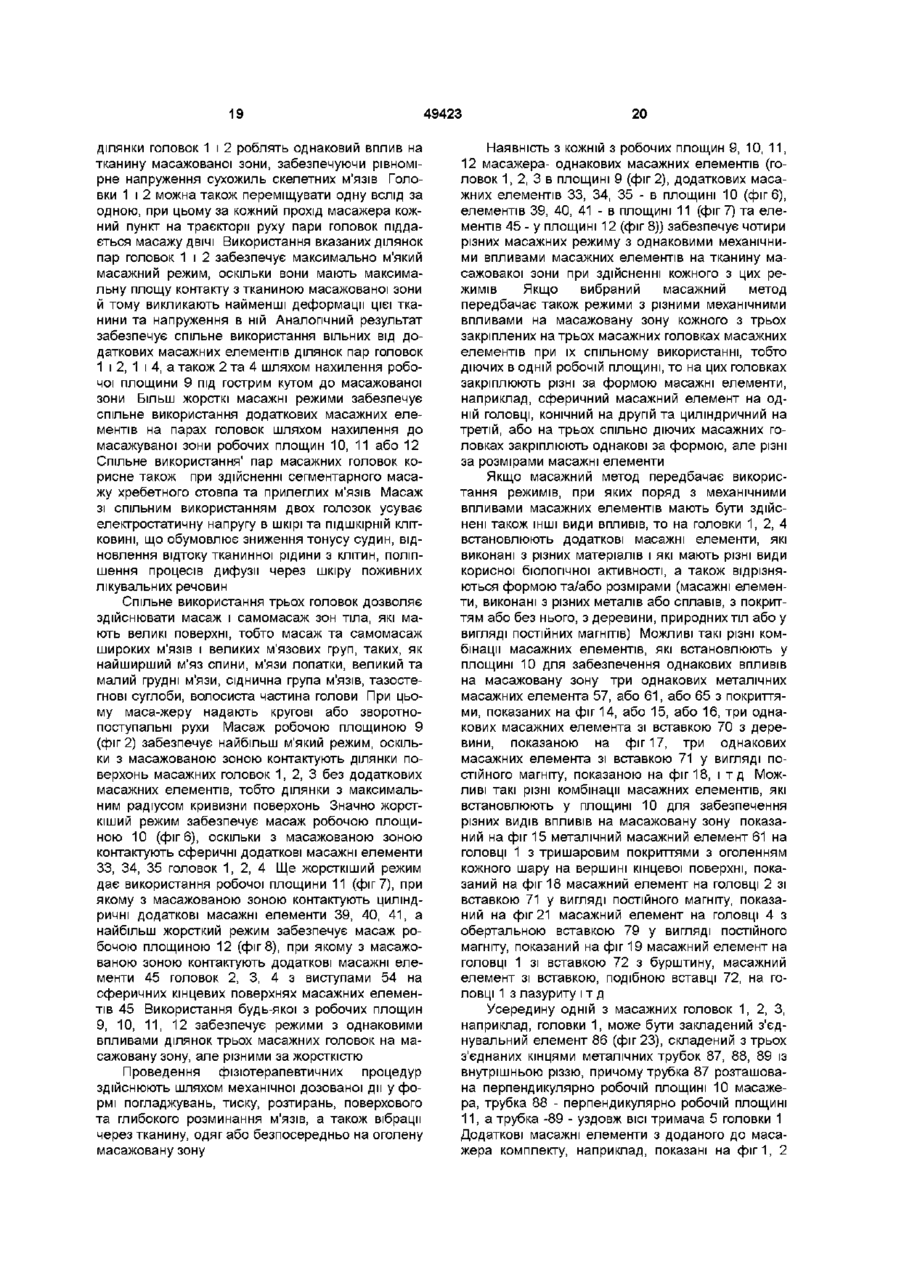

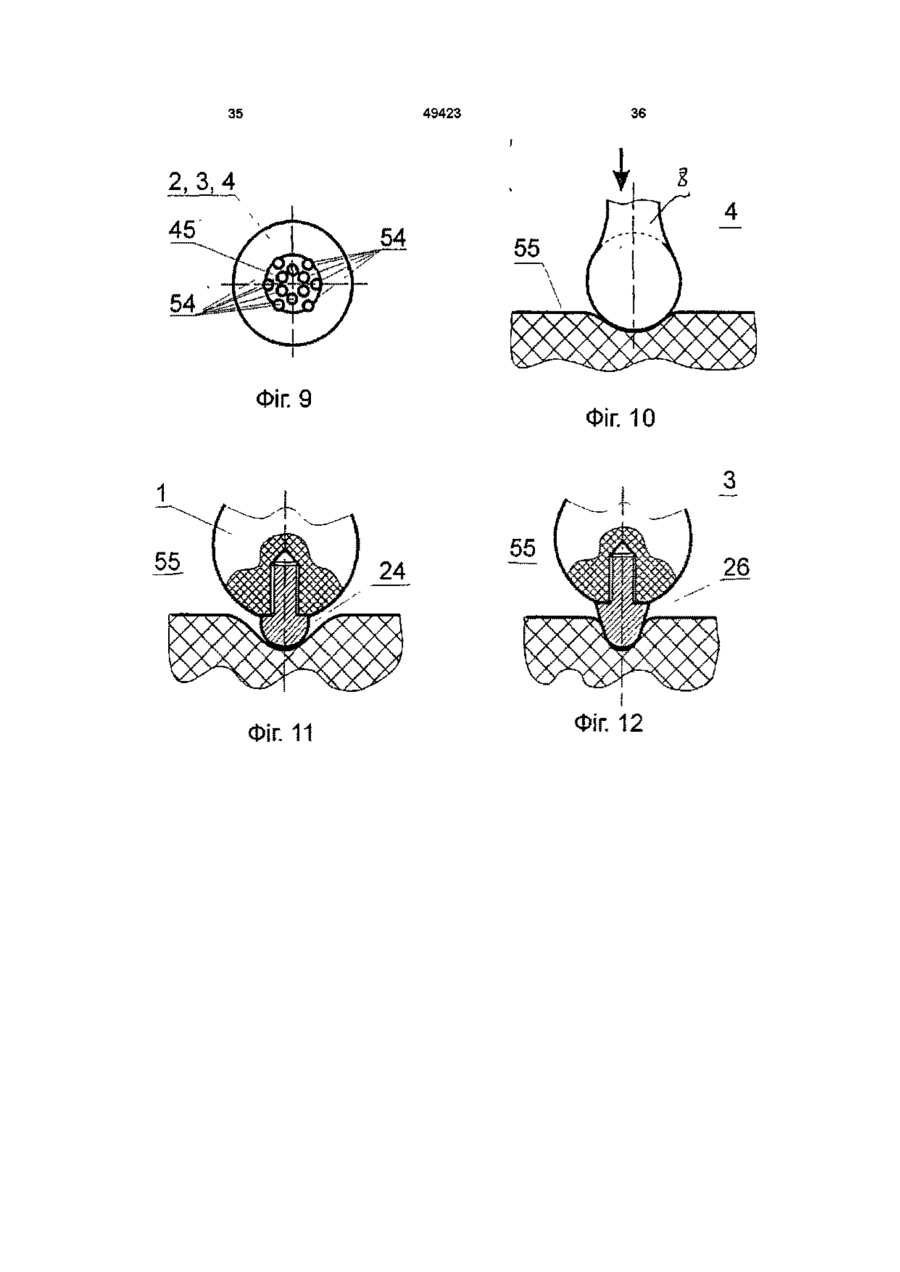

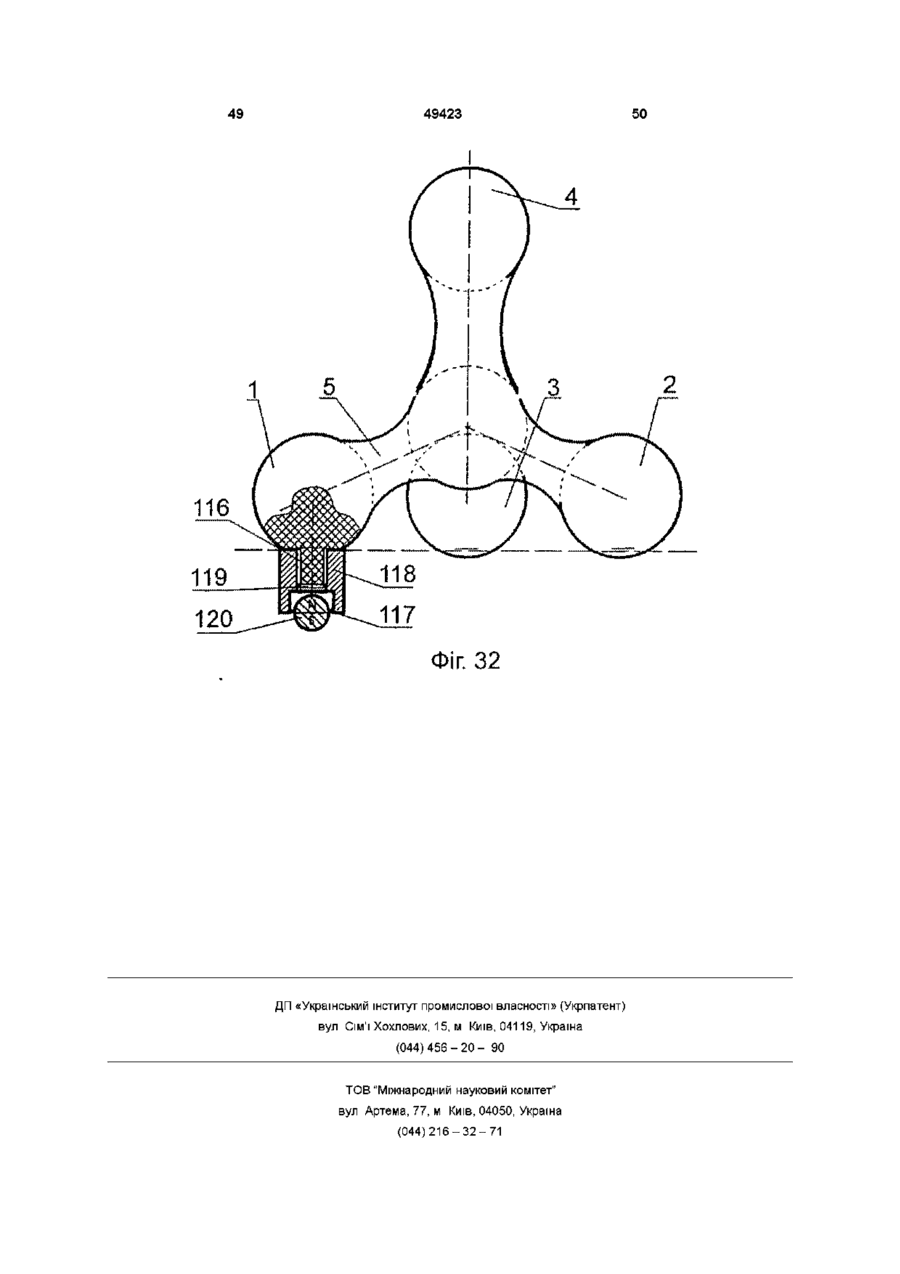

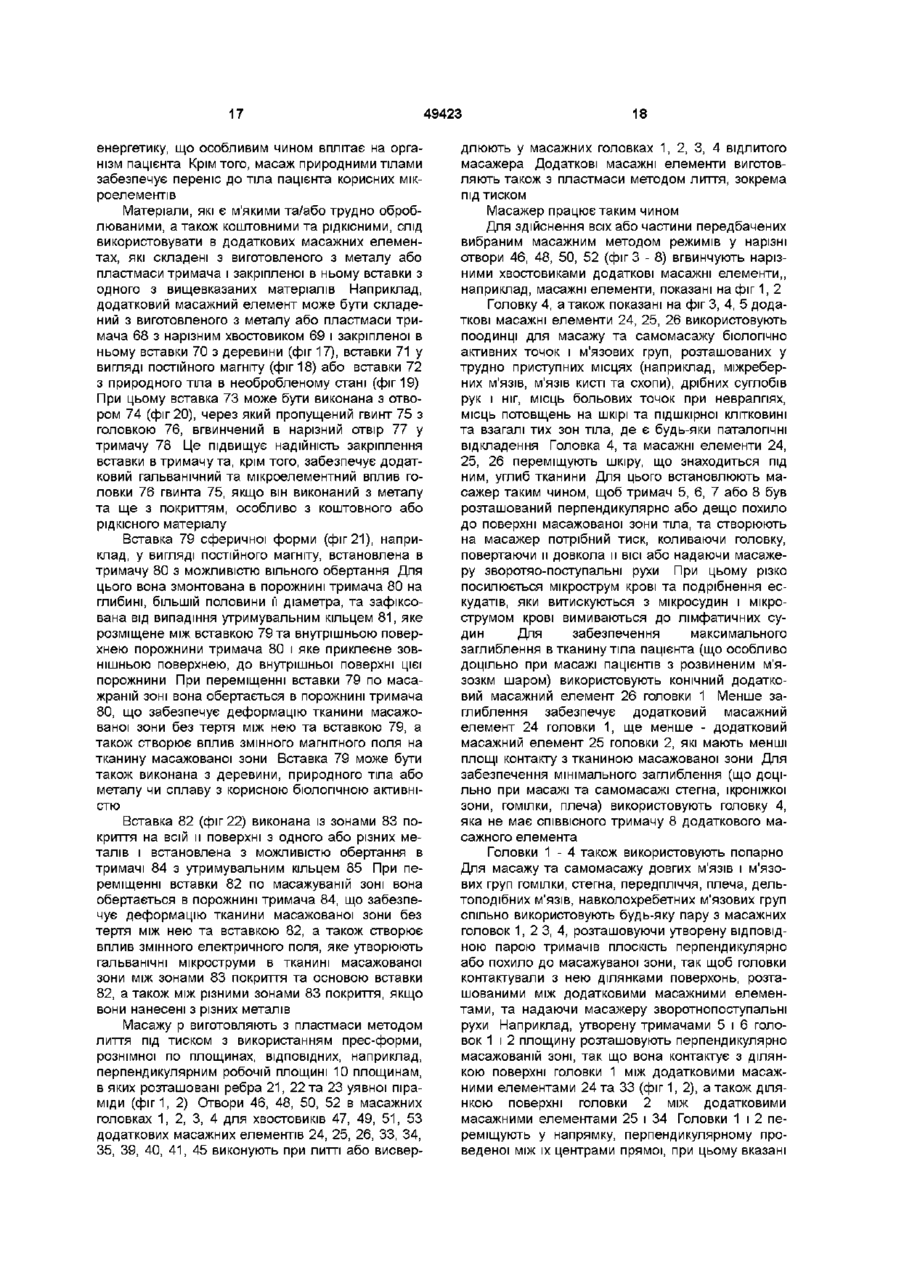

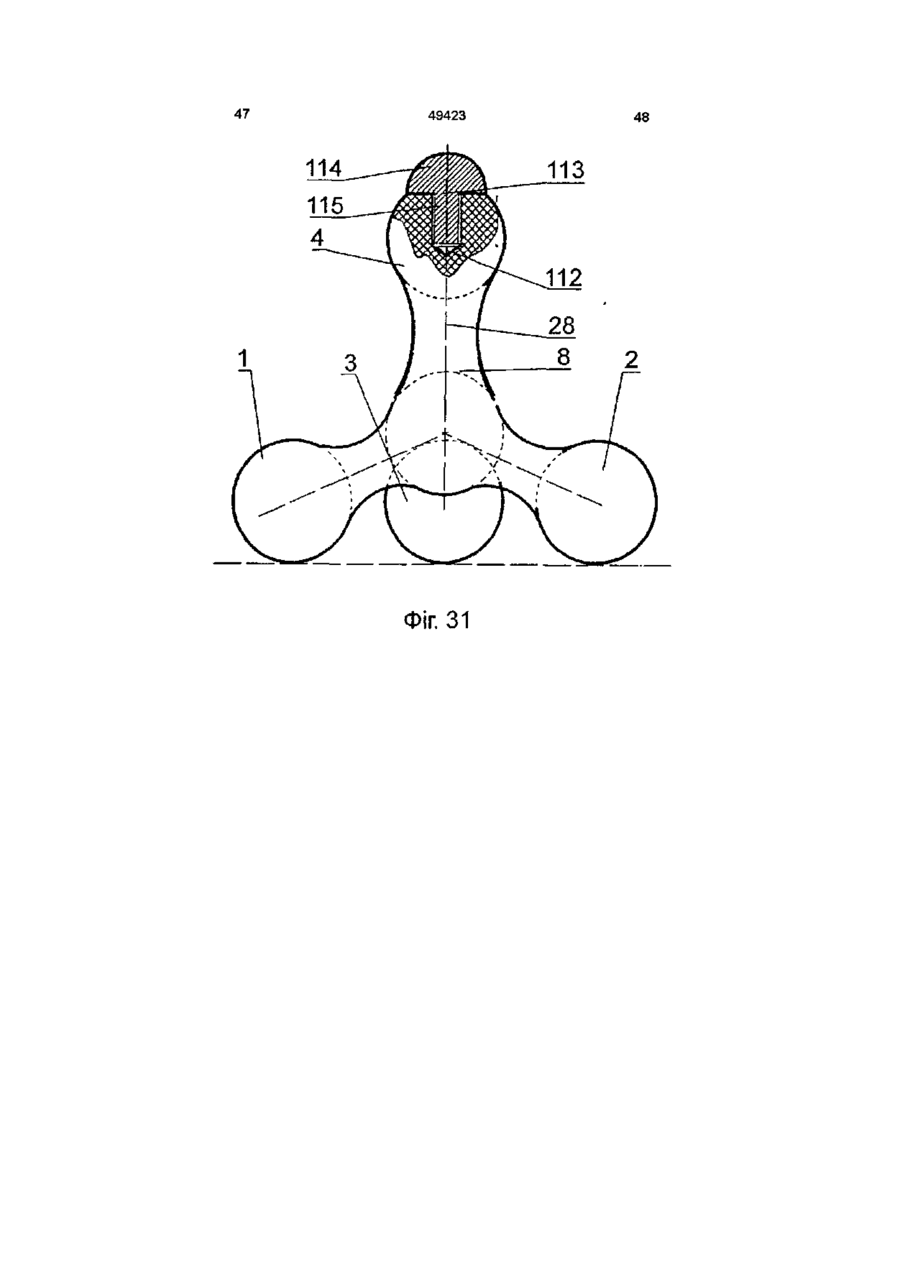

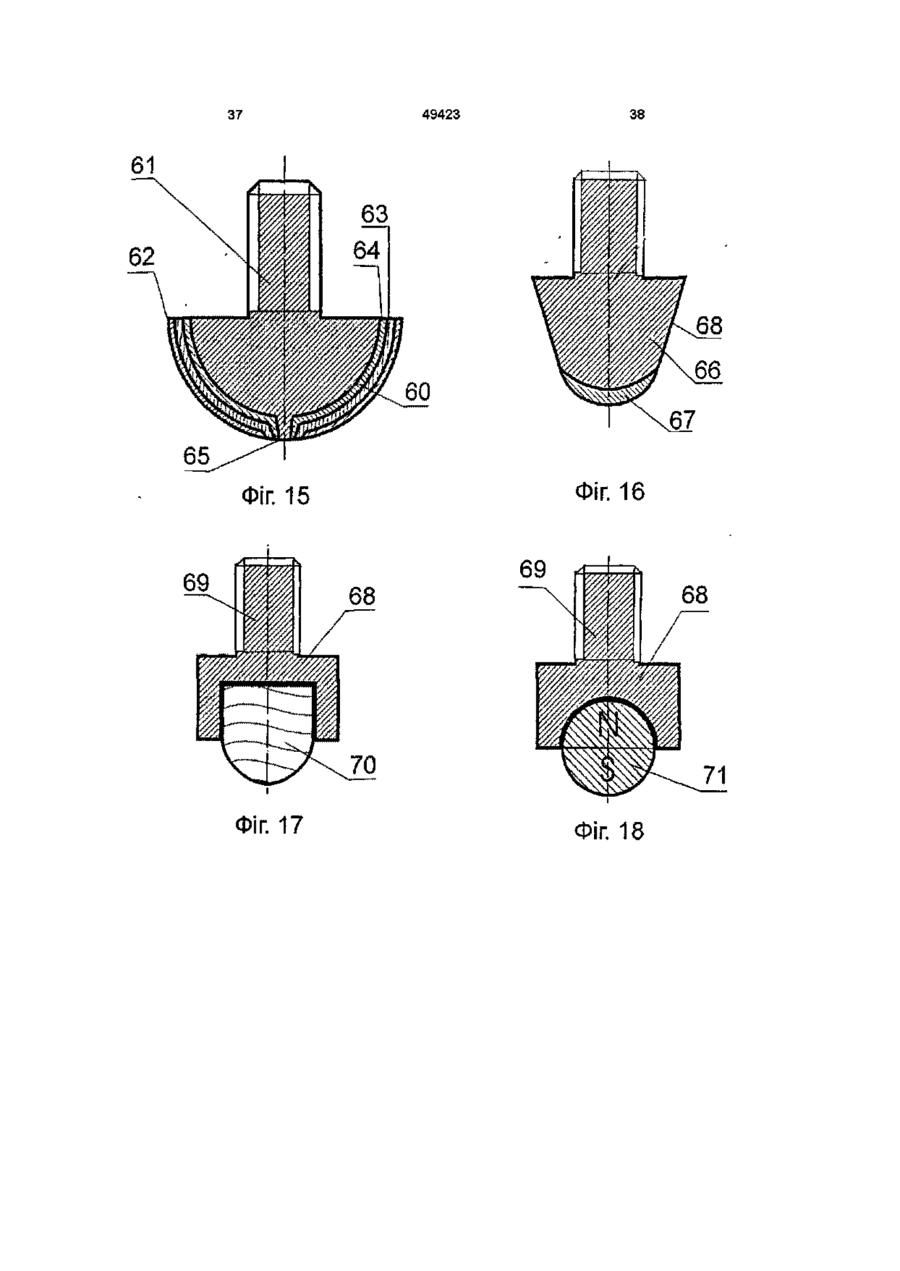

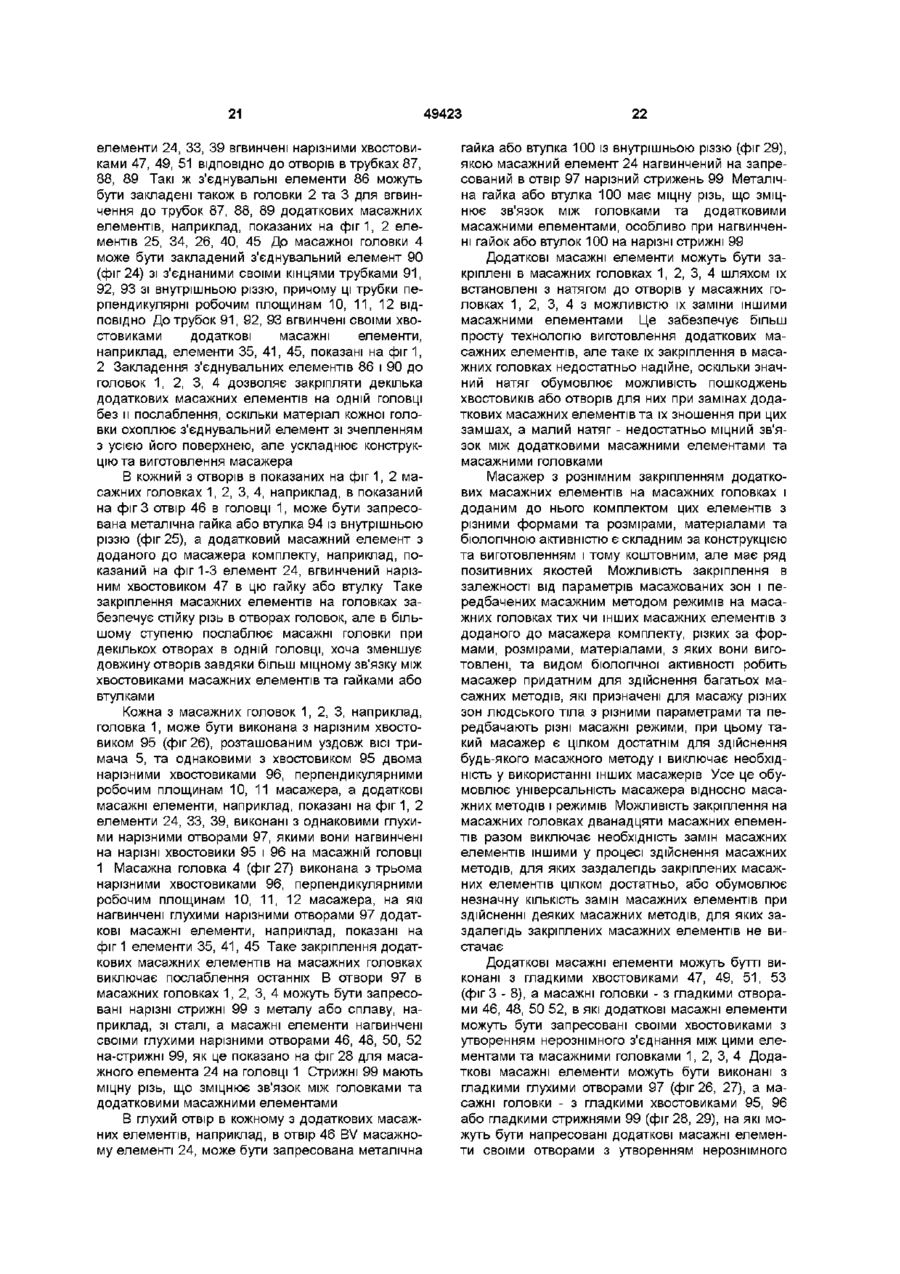

1 Масажер, що містить чотири масажні елементи у вигляді масажних головок з криволінійними опуклими контактуючими з масажованою зоною поверхнями, розміщені на кінцях чотирьох з'єднаних протилежними головкам кінцями довгастих тримачів, причому тримачі з головками розташовані з утворенням чотирьох робочих площин масажера, кожна з яких є дотичною до поверхонь трьох головок і перетинається з іншими робочими поверхнями з утворенням чотиригранної піраміди, усередині кожного з тригранних кутів якої поблизу и вершини розташована одна з масажних головок, а всередині піраміди на віддаленні від кожної з робочих площин - місце з'єднання тримачів, який відрізняється тим, що щонайменш на одній масажній головці рознімно або нерознімно закріплений, виконаний з криволінійною опуклою контактуючою з масажованою зоною поверхнею, додатковий масажний елемент з віссю, розташованою уздовж осі тримача масажної головки, та/або щонайменш один, виконаний з криволінійною опуклою контактуючою з масажованою зоною поверхнею, додатковий масажний елемент з віссю, перпендикулярною одній з робочих площин масажера 2 Масажер за п 1, який відрізняється тим, що щонайменш одна масажна головка виконана з отвором, розташованим уздовж осі и тримача, та/або щонайменш з одним перпендикулярним робочій площині масажера отвором, а додатковий масажний елемент чи кожен з них складений з робочого наконечника з контактуючою з масажованою зоною поверхнею та хвостовика, яким додатковий масажний елемент закріплений у відповідному отворі в масажній головці 3 Масажер за п 2, який відрізняється тим, що хвостовик додаткового масажного елемента та отвір у масажній головці виконані нарізними, а додатковий масажний елемент вгвинчений хвостовиком в отвір в масажній головці 4 Масажер за п 3, який відрізняється тим, що в отвір в масажній головці запресована металічна гайка або втулка із внутрішньою різзю, до якої нагвинчений своїм хвостовиком додатковий масажний елемент 5 Масажер за п 1, який відрізняється тим, що щонайменш на одній масажній головці закріплені два або три, або чотири додаткових масажних елементи, причому всередину масажної головки закладений з'єднувальний елемент, складений з двох, трьох або чотирьох з'єднаних кінцями металічних трубок зі внутрішньою різзю з розташуванням кожної з трубок перпендикулярно одній з робочих площин масажера або уздовж осі тримача головки, а нарізний хвостовик кожного додаткового масажного елемента вгвинчений в отвір відповідної трубки з'єднувального елемента 6 Масажер за п 1, який відрізняється тим, що щонайменш одна з масажних головок виконана з хвостовиком, розташованим уздовж осі тримача, та/або щонайменш з одним хвостовиком, перпендикулярним одній з робочих площин масажера, а додатковий масажний елемент чи кожен з них - з глухим отвором, яким він закріплений на відповідному хвостовику на масажній головці 7 Масажер за п 6, який відрізняється тим, що хвостовик у масажній головці та отвір у додатковому масажному елементі виконані нарізними, а додатковий масажний елемент нагвинчений своїм отвором на хвостовик у масажній головці 8 Масажер за п 7, який відрізняється тим, що в отвір у додатковому масажному елементі запресована металічна гайка або втулка із внутрішньою різзю, якою додатковий масажний елемент нагвинчений на нарізний хвостовик у масажній головці 9 Масажер за будь-яким з пп 1-8, який відрізняється тим, що додаткові масажні елементи або їх робочі наконечники виконані у вигляді сферичних сегментів та/або циліндрів чи конусів із закругленими кінцями 10 Масажер за будь-яким з пп 1-9, який відрізняється тим, що щонайменш частина додаткового масажного елемента з контактуючою з масажованою зоною поверхнею або декількох з них виконана з металу або сплаву з корисною біологічною активністю 11 Масажер за п 10, який відрізняється тим, що на контактуючу з масажованою зоною поверхню додаткового масажного елемента нанесене одно CO сч 49423 шарове або багатошарове покриття з іншого, ніж масажний елемент, матеріалу з корисною біологічною активністю 12 Масажер за п 11, який відрізняється тим, що контактуюча з масажованою зоною поверхня додаткового масажного елемента оголена з шарів покриття на и вершині з виходом назовні кожного з шарів покриття 13 Масажер за п 10, який відрізняється тим, що покриття нанесене на вершину контактуючої з масажованою зоною поверхні додаткового масажного елемента 14 Масажер за будь-яким з пп 1-9, який відрізняється тим, що щонайменш частина додаткового масажного елемента з контактуючою з масажованою зоною поверхнею або декількох з них виконана з деревини 15 Масажер за будь-яким з пп 1-9, який відрізняється тим, що щонайменш частина додаткового масажного елемента з контактуючою з масажованою зоною поверхнею або декількох з них виконана з природного тіла з корисною біологічною активністю 16 Масажер за будь-яким з пп 1-9, який відрізняється тим, що щонайменш частина додаткового масажного елемента з контактуючою з масажованою зоною поверхнею або декількох з них виконана у вигляді постійного магніту 17 Масажер за будь-яким з пп 10-16, який відрізняється тим, що додатковий масажний елемент або декілька з них складені з виготовленого з металу або пластмаси тримача та закріпленої в ньому вставки з металу або сплаву, або деревини, або природного тіла з корисною біологічною активністю в обробленому або необробленому стані, або у вигляді постійного магніту 18 Масажер за п 17, який відрізняється тим, що вставка виконана з отвором, через який пропущений гвинт, вгвинчений в нарізний отвір у днищі тримача 19 Масажер за будь-яким з пп 10-18, який відрізняється тим, що одна частина додаткових масажних елементів нерознімно, а інша - рознімно закріплена на масажних головках Винахід стосується масажерів з декількома масажними головками та може бути використаний для проведення фізіотерапевтичних процедур у медичних, спортивних і реабілітаційних закладах, а також у домашніх умовах Відомий масажер з двома сферичними масажними головками різних діаметрів та довгастим тримачем з відігнутим під кутом 60 - 120° відрізком, причому одна з головок розміщена на КІНЦІ тримача, а друга - на КІНЦІ ЙОГО відігнутого відрізка (патент РФ № 2040239, М кл А61Н 15/00,1995р ) Цей масажер обумовлює малий діапазон масажних режимів, оскільки передбачає лише використання одної чи другої головки поодинці Крім того, одною головкою можна обробити лише невелику площу масажуваної зони пацієнта, тому масаж усієї зони потребує значного часу, якщо вона має велику площу Відомий також масажер з чотирма сферичними масажними головками трьох різних діаметрів та довгастим корпусом, причому перша головка закріплена на одному КІНЦІ корпусу, друга та третя головки однакового діаметра - на двох паралельних ВІСІ корпусу тримачах на другому КІНЦІ корпусу та четверта - на перпендикулярному ВІСІ корпусу тримачу (патент РФ № 2042347, М кл А61Н 15/00,1995 р) Цей масажер забезпечує значно більший діапазон масажних режимів, оскільки забезпечує як використання чотирьох головок поодинці, так і спільне використання першої та четвертої головок або другої та третьої Можливість спільного використання пар головок, крім того, дозволяє охопити головками більшу площу масажуваної зони тіла пацієнта й тим самим скорочує тривалість масажу цієї зони Проте діапазон масажних режимів обмежений можливістю використання головок поодинці та спільного використання лише двох головок Крім того, спільне використання лише двох головок обумовлює значну тривалість масажу зони тіла пацієнта, яка має велику площу Відомий також масажер у вигляді трьох сферичних масажних головок з різними діаметрами, розміщених на кінцях трьох довгастих тримачів, розташованих під кутами 120° ± 20 один до одного в одній площині та з'єднаних між собою протилежними головкам кінцями (патент РФ № 2063739, М кл А61Н 15/00, 1996р) У вказаному масажері поверхні трьох головок, контактуючі з масажованою зоною тіла пацієнта, утворюють робочу площину, дотичну до цих поверхонь Таким чином, масажер забезпечує поряд з використанням трьох головок поодинці (які можуть бути виконані з різними діаметрами) та спільним використанням двох масажних головок (що дає три різних комбінації пар головок) також спільне використання трьох головок при контакті масажера з масажованою зоною тіла пацієнта робочою площиною, утвореною поверхнями всіх трьох масажних головок, що забезпечує ще один масажний прийом, який якісно ВІДМІННИЙ від режимів парного та поодиничного використання головок і, крім того, дозволяє обробляти за один прохід масажера більшу площу масажованої зони тіла пацієнта й тим самим скоротити тривалість масажу та зменшити стомлюваність масажиста Однак наявність у масажері лише трьох головок та утворення головками однієї робочої площини обумовлює можливість об'єднання в одному масажері лише трьох форм виконання головок та обмежує КІЛЬКІСТЬ комбінацій головок лише їх використанням поодинці (три комбінації), спільним використанням двох з трьох головок з паралельним переміщенням кожної з трьох пар головок (три комбінації)та переміщенням кожної з трьох пар 49423 головок одна у слід за другої ( три комбінації), а також спільним використанням усіх трьох головок (одна комбінація), що, у свою чергу, обмежує діапазон масажних прийомів і режимів Найближчим за сукупністю ознак та досяганим результатом до винаходу є масажер з чотирма масажними елементами у вигляді сферичних масажних головок, розміщених на кінцях чотирьох з'єднаних протилежними головкам кінцями довгастих тримачів, розташованих з утворенням чотирьох робочих площин масажера, кожна з яких с дотичною до поверхонь трьох головок і перетинається з іншими робочими поверхнями з утворенням уявної чотиригранної піраміди, усередині кожного з тригранних кутів якої поблизу и вершини розташована одна з масажних головок, а всередині піраміди на віддаленні від кожної з робочих площин - місце з'єднання тримачів, причому щонайменш одна з головок виконана з ВІДМІННИМ ВІД ІНШИХ діаметром (патент СІЛА на промисловий зразок № 377100, кл D24-211, 1996р ) Кожна з чотирьох головок розташована усередині тригранного кута при одній з чотирьох вершин уявної пірахміди й тому трьома окремими ділянками своєї поверхні належить до трьох робочих площин, які є гранями уявної піраміди, отже при виконанні всіх масажних головок з різними діаметрами кожна з робочих площин відрізняється від інших комбінацією головок за їх розмірами Крім того, це дає шість різних комбінацій для парного використання головок і чотири різних за діаметрами головки для використання поодинці При цьому як при використанні головок поодинці, так і при спільному використанні двох або трьох головок різні розміри головок забезпечують різні параметри їх впливу на тканину масажованої зони (тобто величин тиску головками на тканину, форм і розмірів поверхонь контакту тканини з головками, оскільки вказані параметри є функціями не тільки зусиль на масажер, але й розмірів головки), що обумовлює різні реакції тканини на дію різних головок, зокрема різні форми та величини деформацій тканини у місцях и контакту з головками та різні величини напружень у тканині, тобто різні масажні режими Таким чином, на відміну від попереднього аналога масажер-прототип забезпечує можливість використання значно більшої КІЛЬКОСТІ масажних методів і режимів Проте в масажері-прототипі ці можливості не використані у повній мірі по таким причинам До масажеру ставляться вимоги, що виключають одна одну з одного боку, бажаним було б мати максимум режимів з різними параметрами впливу головок на масажовану зону як при використанні головок поодинці, так і при спільному використанні двох або трьох головок, що потребує відмінну від інших форму виконання кожної з головок (наприклад, виконання всіх головок з різними розмірами), а з другого, - бажаними є режими з однаковими параметрами впливу двох або навіть трьох головок на масажовану зону при їх спільному використанні, що потребує однакових форм виконання двох або навіть трьох головок Хоча в масажеріпрототипі кожна головка мас чотири окремих діля нки своєї поверхні, три з яких контактують з масажованою зоною при використанні при масажі трьох різних робочих площин масажера, а четверта контактує з масажованою зоною при окремому використанні головки, він не може усунути вказане протиріччя, а дозволяє лише компромісні рішення із забезпеченням одних режимів і виключенням завдяки тому інших Це обумовлено тим, що кожна масажна головка, хоча й має чотири окремі ділянки своєї поверхні, тобто по суті окремі масажні елементи, якими вона може контактувати з масажованою зоною тіла пацієнта, проте, оскільки головка має сферичну поверхню, тобто однакові радіуси кривизни всіх цих ділянок, то впливи цих окремих масажних елементів головок на масажовану зону однакові як при окремому використанні головки, так і при спільному и використанні з однією або двома іншими головками Крім того, масажні головки відрізняються одна від одної лише лише одним параметром - розмірами, оскільки всі вони виконані однаковими за іншими параметрами - формою, матеріалами та біологічною активністю Усе це значно обмежує КІЛЬКІСТЬ різних за параметрами масажних елементів та їх комбінацій при спільному використанні двох або трьох з них та, як наслідок, значно обмежує діапазон масажних режимів, які спроможний забезпечувати масажерпрототип В основу винаходу поставлена задача вдосконалення масажера шляхом оснащення його закріпленими на масажних головках додатковими масажними елементами, що дозволить збільшити КІЛЬКІСТЬ різних за параметрами масажних елементів, а також їх комбінацій при спільному використанні двох або трьох з них та, як наслідок, розширити діапазон масажних методів і режимів, здійснюваних з використанням масажера Поставлена задача вирішується тим, що в масажері з чотирма масажними елементами у вигляді масажних головок з криволінійними опуклими поверхнями, контактуючими з масажованою зоною, розмішених на кінцях чотирьох з'єднаних протилежними головкам кінцями довгастих тримачів, причому тримачі з головками розташовані з утворенням чотирьох робочих площин масажера, кожна з яких є дотичною до поверхонь трьох головок і перетинається з іншими робочими поверхнями з утворенням уявної чотиригранної піраміди, усередині кожного з тригранних кутів якої поблизу и вершини розташована одна з масажних головок, а всередині піраміди на віддаленні від кожної з робочих площин - місце з'єднання тримачів, згідно з винаходом, щонайменш на одній масажній головці розкімно або нерознімно закріплений виконаний з криволінійною опуклою контактуючою з масажованою зоною поверхнею додатковий масажний елемент з віссю, розташованою уздовж ВІСІ тримача масажної головки, та/або щонайменш один виконаний з криволінійною опуклою контактуючою з масажованою зоною поверхнею додатковий масажний елемент з віссю, перпендикулярною одній з робочих площин масажера Виконання однієї з масажних головок зі СПІВВІсним її тримачу додатковим масажним елементом дозволяє забезпечити додатковий масажний ре 49423 жим при використанні головок поодинці зі збереженням незмінними режимів спільного використання двох або трьох головок Виконання однієї з масажних головок з додатковим масажним елементом, вісь якого перпендикулярна одній з робочих площин масажера забезпечує щонаименш один додатковий режим використання головок поодинці та спільного використання трьох головок, а також щонаименш три додаткових режими спільного використання двох головок При цьому додаткові масажні елементи можуть бути ВІДМІННИМИ ВІД ГОЛОВОК та один від одного за формою, а оскільки вони не виконані за одне ціле з масажними головками, тому можуть бути ВІДМІННИМИ від них та один від одного за іншими параметрами - за матеріалами та біологічною активністю Виконання більшої КІЛЬКОСТІ головок з більшою КІЛЬКІСТЮ додаткових масажних елементів збільшує КІЛЬКІСТЬ різних за параметрами масажних елементів та їх комбінацій при спільному використанні двох або трьох з них та, як наслідок, розширює діапазон масажних методів і режимів, здійснюваних з використанням масажера Нерознімне закріплення додаткових масажних елементів на масажних головках, наприклад, шляхом запресовування їх хвостовиків в отворах в масажних головках, обумовлює просте виготовлення масажера та надійне й просте його використання, але виключає можливість заміни одних додаткових масажних елементів на ІНШІ з іншими параметрами, що обмежує діапазон масажних методів і режимів Рознімне закріплення масажних елементів на масажних головках ускладнює технологію виготовлення масажера та його використання, але забезпечує можливість оснащення масажера комплектом змінних додаткових масажних елементів, різних за формою, розмірами, матеріалами, корисною біологічною активністю, та в залежності від потрібного масажного режиму можливість встановлення на масажні головки тих чи інших додаткових масажних елементів з цього комплекту Це дає багато можливих комбінацій масажних елементів, що робить масажер придатним для здійснення будь яких- масажних методів, включаючих будь-які масажні режими, тобто робить масажер універсальним у відношенні до масажних методів і режимів Слід зазначити, що винахід може бути здійснений з досягненням вказаного в задачі технічного результату як при виконанні масажера симетричним, тобто з однаковими кутами між тримачами масажних головок, дорівнюючих 120°, так і при виконанні його несиметричним, тобто при різних кутах між тримачами масажних головок, як при виконанні контактуючих з масажованою зоною поверхонь масажних головок та додаткових масажних елементів сферичними, так і при виконанні їх овальними або еліпсоїдними Доцільно виконувати щонаименш одну масажну головку з отвором, розташованим уздовж ВІСІ її тримача, та/або щонаименш з одним перпендикулярним робочій площині масажера отвором, а додатковий масажний елемент чи кожен з них складеним з робочого наконечника з контактуючою з масажованою зоною поверхнею та хвостовика, яким додатковий масажний елемент закріпляти у 8 відповідному отворі в масажній головці При однакових формі та розмірах хвостовиків робочі наконечники можуть мати різні форми та розміри, що дозволяє виконувати отвори в масажних головках з малим діаметром і тим самим у найменшому ступеню послабляти масажні головки, а робочі наконечники виконувати з великою поверхнею контакту з масажованою зоною, аж до розмірів поверхні контакту масажної головки Таке виконання додаткових масажних елементів та масажних головок забезпечує порівняно просте їх з'єднання, але при виконанні однієї масажної головки з декількома додатковими масажними елементами наявність в ній декількох отворів може значно послаблювати її При цьому хвостовик додаткового масажного елемента, а також отвір в масажній головці можуть бути виконані нарізними, а хвостовик додаткового масажного елемента вгвинчений в отвір в масажній головці Таке закріплення додаткових масажних елементів на масажних головках с більш надійним і зручним, але й більш складним у виготовленні Крім того, при виконанні масажера з пластмаси різь в отворі головки може бути недостатньо стійкою В отвір в масажній головці може бути запресована металічна гайка або втулка із внутрішньою різзю, до якої вгвинчений своїм нарізним хвостовиком додатковий масажний елемент Таке закріплення масажних елементів на масажних головках забезпечує стійку різь в отворах головок, але ускладнює їх конструкцію та виготовлення, а також в більшому ступеню послаблює масажні головки при декількох отворах в одній головці Усередину щонаименш однієї з масажних головок може бути закладений з'єднувальний елемент, складений з двох, трьох або чотирьох з'єднаних кінцями металічних трубок із внутрішньою різзю з розташуванням кожної з трубок перпендикулярно одній з робочих площин масажера або уздовж ВІСІ тримача головки, а нарізний хвостовик кожного додаткового масажного елемента вгвинчений в отвір відповідної трубки з'єднувального елемента Це дозволяє закріпляти декілька додаткових масажних елементів на одній головці без її послаблення, оскільки матеріал головки охоплює з'єднувальний елемент із зчепленням з усією його поверхнею, але ускладнює конструкцію та виготовлення масажера Щонаименш одна з масажних головок може бути виконана щонаименш з одним хвостовиком, розташованим уздовж ВІСІ тримача або перпендикулярно одній з робочих площин масажера, а додатковий масажний елемент чи кожен з них з глухим отвором, причому додатковий масажний елемент рознімно або нерознімно закріплений цим отвором на хвостовику на масажній головці При однакових формі та розмірах хвостовиків на масажних головках та отворів у додаткових масажних елементах останні можуть мати різні форми та розміри аж до розмірів головок при малих розмірах отворів у них, що виключає послаблення масажних головок та обмежує послаблення додаткових масажних елементів 49423 Отвір у додатковому масажному елементі та хвостовик на масажній головці можуть бути виконані нарізними, а додатковий масажний елемент нагвинчений своїм отвором на хвостовик у масажній головці Таке закріплення додаткових масажних елементів на масажних головках є більш надійним і зручним, але й більш складним у виготовленні Крім того, при виконанні масажера з пластмаси різь в отворі додаткового масажного елемента недостатньо міцна В отвір в додатковому масажному елементі може бути запресована металічна гайка або втулка із внутрішньою різзю, якою додатковий масажний елемент нагвинчений на нарізний хвостовик у масажній головці Таке закріплення масажних елементів на головках забезпечує міцну різь в отворах масажних елементів, але ускладнює їх конструкцію та виготовлення, а також послаблює масажні елементи Додаткові масажні елементи або їх робочі наконечники можуть бути виконані у вигляді сферичних сегментів та/або циліндрів чи конусів із закругленими кінцями Кожна зі вказаних форм виконання додаткового масажного елемента або його наконечника забезпечує ВІДМІННИЙ ВІД ІНШИХ вплив на масажовану зону, наприклад, циліндричний додатковий масажний елемент утворює заглиблення з найбільш крутими боками, а сферичний - з найбільш пологими, що обумовлює різкі форми та величини деформацій тканини масажованої зони та напружень у ній Щонаймеш частина додаткового масажного елемента з контактуючою з масажованою зоною поверхнею або декількох з них може бути виконана з металу або сплаву з корисною біологічною активністю, що забезпечує особливий вплив масажного елемента на організм пацієнта, обумовлений характерною біологічною активністю цього металу або сплаву, а також його втирання в шкіру На контактуючу з масажованою зоною поверхню додаткового масажного елемента може бути нанесене одношарове або багатошарове покриття з іншого, ніж масажний елемент, матеріалу, що забезпечує переніс мікроелементів безпосередньо із зовнішнього шару покриття, а також за рахунок дифузії із внутрішніх шарів покриття та з поверхні масажного елемента При цьому контактуюча з масажованою зоною поверхня додаткового масажного елемента може бути оголена з шарів покриття на її вершині з виходом назовні кожного з шарів покриття Оскільки поверхня додаткового масажного елемента, яка є основою для шарів покриття, та шари покриття виконані з матеріалів з різними електрохімічними потенціалами, то в ТІЛІ пацієнта виникають гальванічні мікроструми між цією поверхнею та кожним з шарів покриття, а також між окремими шарами Це відбувається за рахунок того, що оголена з шарів покриття поверхня масажного елемента та шари покриття на ній, що виходять назовні, виконують функції електродів, а рідина в епідермі пацієнта - функцію електроліту Наявність вказаних гальванічних мікрострумів обумовлює електричний вплив додаткового масажного елемента на масажовану зону тіла пацієнта та інтенсифікує переніс 10 до тіла пацієнта мікроелементів з основи додаткового масажного елемента та шарів покриття Крім того, для основи додаткового масажного елемента можна використовувати відносно недорогі, тверді та МІЦНІ матеріали, наприклад, сталь, мідь, латунь, а для покрить - м'які, та/або дорогі, та/або рідкісні матеріали, наприклад, олово, золото, срібло, платину Покриття може бути нанесене на вершину контактуючої з масажованою зоною поверхні додаткового масажного елемента, що дає велику економію дорогих та/або рідкісних металів Щонайменш частіша додаткового масажного елемента з контактуючою з масажованою зоною поверхнею або декількох з них може бути виконана з деревини Деревина єтроп-ним, тобто спорідненим тканинам людини матеріалом, тому дія додаткового масажного елемента з деревини справляє особливо корисний масажний ефект Щонайменш частіша додаткового масажного елемента з контактуючою з масажовваною зоною поверхнею або декількох з них може бути виконана з природного тіла, наприклад з бурштину, перли, мінералів, коштовних або напівкоштовних камені Кожен вид природних тіл має свою структуру та властивості, зокрема слабкі випромінювання, а також свою позитивну енергетику, яка особливим чином впливає на організм пацієнта Крім того, масаж природними тілами забезпечує переніс до тіла пацієнта корисних мікроелементів Щонайменш частина додаткового масажного елемента з контактуючою з масажованою зоною поверхнею або декількох з них може бути виконана у вигляді постійного магніту, що забезпечує поряд з механічним також і магнітний вплив на масажоваку зону Доцільно виконувати додатковий масажний елемент або декілька з них складеними з виготовленого з металу або пластмаси тримача та закріпленої в ньому вставки з деревини, природного тіла або у вигляді постійного магніту, що забезпечує можливість використання невеликих за об'ємами вставок з неміцних, м'яких та трудно оброблюваних матеріалів, а також економію використовуваних у вигляді вставок коштовних та рідкісних матеріалів При цьому вставка може бути виконана з отвором, через який пропущений гвинт, вгвинчений в нарізний отвір у днищі тримача Це підвищує надійність закріплення вставки в тримачі та, крім того, забезпечує додатковий гальванічний та мікроелементний вплив головки гвинта, якщо він виконаний з металу та ще з покриттям, особливо з коштовного або рідкісного матеріалу Доцільно одну частину додаткових масажних елементів нерознімно, а іншу рознімно закріплювати на масажних головках Постійна наявність на масажних головках одних додаткових масажних елементів, які, наприклад, передбачені кожним з масажних методів або використовуються для масажу декількох зон тіл пацієнтів, зменшує КІЛЬКІСТЬ замін масажних елементів у порівнянні з рознімним закріпленням їх усіх, а рознімне закріплення інших масажних елементів на масажних головках забезпечує всі потрібні масажні режими 11 Суть винаходу пояснюється кресленнями, де на фіг 1 зображений масажер з дванадцятьма додатковими масажними елементами, вид зверху по ВІСІ тримача однієї з масажних головок, на фіг 2 те ж, вид спереду, на фіг 3 - масажна головка показаного на фіг1, 2 масажера, зображена лише з додатковим масажним елементом з віссю, розташованою уздовж ВІСІ її тримача, причому цей елемент складається зі сферичного робочого наконечника та нарізного хвостовика, вид збоку з частковим розрізом по ВІСІ тримача масажної головки, на фіг 4 - друга масажна головка показаного на фіг 1, 2 масажера, зображена лише з додатковим масажним елементом з віссю, розташованою уздовж ВІСІ її тримача, причому цей елемент складається зі сферичного робочого наконечника більшого діаметра та нарізного хвостовика, вид збоку з частковим розрізом по ВІСІ тримача масажної головки, на фіг 5 - третя масажна головка показаного на фіг 1, 2 масажера, зображена лише з додатковим масажним елементом з віссю, розташованою уздовж ВІСІ и тримача, причому цей елемент складається з конічного робочого наконечника і нарізного хвостовика, вид збоку з частковим розрізом по ВІСІ тримача масажної головки, на фіг 6 - перпендикулярні одній робочій площині масажера три сферичних додаткових масажних елемента на трьох масажних головках показаного на фіг1, 2 масажера, вид спереду в напрямку, паралельному вказаній площині, з виривами у місцях закріплення додаткових масажних елементів, на фіг 7 - перпендикулярні другій робочій площині масажера три циліндричних додаткових масажних елемента на трьох масажних головках показаного на фіг1, 2 масажера, вид спереду в напрямку, паралельному вказаній площині, з виривами у місцях закріплення додаткових масажних елементів, на фіг 8 - перпендикулярні третій робочій площині масажера три сферичних додаткових масажних елемента з виступами на контактуючих з масажованою зоною поверхнях на трьох масажних головках показаного на фіг 1, 2 масажера, вид спереду в напрямку, паралельному вказаній площині, з виривами у місцях закріплення додаткових масажних елементів, на фіг 9 - вид за стрілкою А на фіг 8 зображеного на ній додаткового масажного елемента, на фіг 10 - схема дії на масажовану зону масажної головки, вид збоку в розрізі, на фіг 11 схема дії на масажувану зону сферичного додаткового масажного елемента, вид збоку в розрізі, на фіг 12 - схема дії на хмасажувану зону конічного додаткового масажного елемента, вид збоку в розрізі, на фіг 13 - схема дії на масажувану зону циліндричного додаткового масажного елемента, вид збоку в розрізі, на фіг 14 - додатковий масажний елемент з двошаровим покриттям на контактуючій з масажованою зоною поверхні, вид збоку в розрізі, на фіг 15 - додатковий масажний елемент з тришаровим покриттям на контактуючій з масажованою зоною поверхні з оголенням кожного шару на вершині цієї поверхні, вид збоку в розрізі, на фіг 16 - додатковий масажний елемент з одношаровим покриттям на вершині контактуючої з масажованою зоною поверхні, вид збоку в'розрізі, на фіг 17 - додатковий масажний елемент у вигляді 49423 12 тримача із запресованою в ньому вставкою з деревини, вид збоку в розрізі, на фіг 18 -додатковий масажний елемент у вигляді тримача із запресованою в ньому вставкою у вигляді постійного магніту, вид збоку в розрізі, на фіг 19 - додатковий масажний елемент у вигляді тримача із запресованою в ньому вставкою з природного тіла з корисною біологічною активністю, вид збоку в розрізі, на фіг 20 - додатковий масажний елемент у вигляді тримача із запресованою в ньому вставкою з природного тіла з корисною біологічною активністю, додатково закріпленою гвинтом, вид збоку в розрізі, на фіг 21 - додатковий масажний елемент у вигляді тримача із встановленою в ньому з можливістю обертання вставкою у вигляді постійного магніту, вид збоку в розрізі, на фіг 22 - додатковий масажний елемент у вигляді тримача із встановленою в ньому з можливістю обертання вставкою у вигляді металічної кулі з нанесеними на її поверхню зонами покрить, вид збоку в розрізі, на фіг 23 масажна головка з трьома додатковими масажними елементами, закріпленими в з'єднувальному елементі, складеному з трьох перпендикулярних трьом робочим площинам масажера трубок, вид в напрямку, паралельному робочій площині масажера, з виривом у МІСЦІ закріплення перпендикулярного цій площині додаткового масажного елемента, на фіг 24 - друга масажна головка з трьома додатковими масажними елементами, закріпленими в з'єднувальному елементі, складеному з трьох перпендикулярних трьом робочим площинам масажера трубок, вид в напрямку, паралельному тієї самої робочій площині масажера, з виривом у МІСЦІ закріплення перпендикулярного цій площині додаткового масажного елемента, на фіг 25 - масажна головка із запресованою в отвір для додаткового масажного елемента гайкою із внутрішньою різзю та з додатковим масажним елементом, загвинченим хвостовиком у цю гайку, вид спереду в напрямку, паралельному робочій площині масажера, з виривом у МІСЦІ закріплення додаткового масажного елемента, на фіг 26 - масажна головка з трьома нарізними хвостовиками і трьома додатковими масажними елементами, нагвинченими своїми нарізними отворами на ці хвостовики, вид збоку з виривами в місцях закріплення додаткових масажних елементів, на фіг 27 - інша масажна головка з трьома нарізними хвостовиками та трьома додатковими масажними елементами, нагвинченими своїми нарізними отворами на ці хвостовики, вид збоку, на фіг 28 - масажна головка із запресованим в ній металічним нарізним стрижнем і додатковим масажним елементом, нагвинченим своїм нарізним отвором на цей стрижень, вид збоку з виривом у МІСЦІ закріплення додаткового масажного елемента, на фіг 29 - масажна головка із запресованим у ній нарізним стрижнем і з додатковим масажним елементом із запресованою до його отвору металічною гайкою, в яку загвинчений нарізний стрижень, вид збоку з виривом у МІСЦІ закріплення додаткового масажного елемента, на фіг ЗО - масажер з трьома додатковими масажними елементами, перпендикулярними одній робочій площині та додатковим масажним елементом, встановленим на четвертій головці уздовж ВІСІ її 13 49423 тримача, вид спереду в напрямку, паралельному вказаній площині, з виривами у місцях закріплення додаткових масажних елементів, на фіг З І - масажер з одним, закріпленим в масажній головці додатковим масажним елементом, розташованим уздовж ВІСІ тримача, вид спереду з виривом у МІСЦІ закріплення додаткового масажного елемента, на фіг 32 - масажер з одним додатковим масажним елементом, закріпленим перпендикулярно одній з робочих площин масажера, вид спереду в напрямку, паралельному цій робочій площині масажера, з виривом у МІСЦІ закріплення додаткового масажного елемента Масажер (фіг 1, 2) виконаний з чотирма масажними головками 1, 2, 3, 4, розміщеними на кінцях чотирьох довгастих тримачів 5, 6, 7, 8, з'єднаних протилежними головкам 1, 2, 3, 4 кінцями, причому тримачі 5, 6, 7, 8 з головками 1, 2, 3, 4 розташовані з утворенням чотирьох робочих площин 9, 10, 1 1 , 12 масажера, кожна з яких с дотичною до поверхонь трьох головок і перетинається з іншими робочими поверхнями з утворенням уявної чотиригранної піраміди, усередині кожного з тригранних кутів якої поблизу кожної з и вершин 13, 14, 15, 16 розташована одна з масажних головхж 1, 2, 3, 4, а всередині піраміди на віддаленні від кожної з робочих площин 9, 10, 1 1 , 12 - місце 17 з'єднання тримачів 5, 6, 7, 8 Робоча площина 9 є дотичною до поверхонь головок 1, 2, 3 та утворена ребрами 18, 19, 20 уявної піраміди Робоча площина 10 є дотичною до поверхонь головок 1,2 ,4 та утворена ребрами 18, 2 1 , 22 уявної піраміди Робоча площина 11 є дотичною до поверхонь головок 1, 3, 4 та утворена ребрами 19, 2 1 , 23 уявної піраміди Робоча площина 12 є дотичною до поверхонь головок 2, 3, 4 та утворена ребрами 20, 22, 23 уявної піраміди Всі чотири масажних головки 1, 2, 3, 4 виконані сферичними з однаковими діаметрами До масажера доданий комплект додаткових масажних елементів, складений з декількох груп, кожна з яких містить декілька однакових за формою, матеріалами, з яких вони виготовлені, та біологічною активністю додаткових масажних елементів, різних за своєю довжиною та за діаметрами контактуючих з масажованою зоною поверхонь, тобто кінцевих поверхонь, причому кожна група складена з декількох підгруп, кожна з яких містить чотири цілком однакових масажних елементи Це створює можливість для кожного з масаж-у них режимів, які передбачає масажний метод, встановлювати на масажні головки 1, 2, 3, 4 ВІДПОВІДНІ додаткові масажні елементи з цього комплекту, що дає багато комбінацій додаткових масажних елементів, використовуваних поодинці, попарно або по три разом З цього комплекту на масажних головках 1, 2, З можуть бути рознімно закріплені, наприклад, такі додаткові масажні елементи На масажних головках 1,2,3 - додаткові масажні елементи 24, 25, 26, ВІСІ 27, 28, 29 яких (фіг 3, 4, 5) розташовані уздовж вісей ЗО, 3 1 , 32 їх тримачів 5, 6, 7 На головках 1, 2, 4 - додаткові масажні елементи 33, 34, 35, ВІСІ 36, 37, 38 (фіг 6) яких перпендикулярні робочій площині 10 масажера На головках 1, 3, 4 додаткові масажні елементи 39, 40, 4 1 , ВІСІ 42, 43, 14 44 (фіг 7) яких перпендикулярні робочій площині 11 масажера На головках 2,3,4 (фіг 8) - додаткові масажні елементи 45, ВІСІ ЯКИХ перпендикулярні робочій площині 12 Головки 1,2, 3 не мають додаткових масажних елементів з вісями, перпендикулярними робочій площині 9 Масажні головки 1, 2, 3 виконані з нарізними отворами 46, розташованими уздовж вісей ЗО, 3 1 , 32 тримачів 5, 6, 7 (фіг 3, 4, 5), а додаткові масажні елементи 24, 25, 26, - з нарізними хвостовиками 47, якими вони загвинчені в отвори 46 Масажні елементи 24, 25 виконані сферичними, тобто з робочими наконечниками у вигляді сферичних сегментів, діаметри яких менші за діаметри головок 1, 2, причому діаметр робочого наконечника масажного елемента 24 менший за діаметр робочого наконечника масажного елемента 25 Висота гі24 робочого наконечника масажного елемента 24 та висота гі25 робочого наконечника масажного елемента 25 приблизно дорівнює їх радіусам Додатковий масажний елемент 26 виконаний конічним, тобто з робочим наконечником у вигляді конуса із закругленим кінцем Висота гі2б робочого наконечника масажного елемента 26 приблизно дорівнює висоті робочого наконечника масажного елемента 25, а радіус г його закруглення менший, ніж радіус робочого наконечника масажного елемента 24 Масажні головки 1, 2, 4 виконані з нарізними отворами 48 (фіг 6), ВІСІ ЯКИХ перпендикулярні ро бочій площині 10 Додаткові масажні елементи 33, 34, 35 виконані однаковими за формою та розмірами та складеш з робочих наконечників у вигляді сферичних сегментів та хвостовиків 49, якими масажні елементи 33, 34, 35 загвинчені в отвори 48 в масажних головках 1, 2, 4 Діаметр робочих наконечників додаткових масажних елементів 33, 34, 35 менший, ніж діаметр масажних головок 1, 2, 4, а їх висота приблизно дорівнює їх радіусу Масажні головки 1, 3, 4 виконані з нарізними отворами 50 (фіг 7), ВІСІ ЯКИХ перпендикулярні ро бочій площині 11 Додаткові масажні елементи 39, 40, 41 виконані однаковими за формою та розмірами та складені з робочих наконечників у вигляді циліндрів із закругленими кінцями та хвостовиків 51, якими масажні елемента 39, 40,41 закріплені в отворах 50 в масажних головках 1, 3, 4 Діаметр робочих наконечників додаткових масажних елементів 39, 40, 41 менший, ніж діаметр масажних головок 1, 3, 4, а їх висота приблизно дорівнює їх радіусу Масажні головки 2, 3, 4 виконані з нарізними отворами 52 (фіг 8), ВІСІ ЯКИХ перпендикулярні ро бочій площині 12 Додаткові масажні елементи 45 виконані однаковими за формою та розмірами та складені з робочих наконечників у вигляді сферичних сегментів та хвостовиків 53, якими масажні елементи 45 загвинчені в отвори 52 в масажних головках 2, 3, 4 Діаметр робочих наконечників додаткових масажних елементів 45 менший, ніж діаметр масажних головок 2, 3, 4, а їх висота приблизно дорівнює їх радіусу Сферичні поверхні робочих наконечників виконані з виступами 54 (фіг 9) Всі нарізні отвори 46, 48, 50, 52 у всіх масаж 15 них головках 1, 2, 3, 4 виконані однаковими за розмірами, нарізні хвостовики 47, 49, 51, 53 всіх додаткових масажних елементів, які включені в комплект, також, що забезпечує можливість закріплення будь-якого з них в будь-якому нарізному отворі, тобто цілковиту взаємозамінність додаткових масажних елементів Дія на масажовану зону ділянкою масажної головки 4 без додаткового масажного елемента при перпендикулярному розташуванні тримача 8 відносно масажованої зони 55 (фіг 10) забезпечує максимальну площу контакту головки 4 з цією зоною та, як наслідок, мінімальний тиск (тобто мінімальне зусилля на одиницю площі зони 55) Це обумовлює мінімальне заглиблення головки 4 у тканину масажоаної зони 55 та, як наслідок, мінімальні рівні деформацій тканини масажувакої зони 55 та напружень у ній Великий радіус кривизни головки 4 обумовлює плавність деформації масажувало! зони 55 Таким же чином діє кожна з масажних головок 1, 2, 3 (фіг 2) при їх спільному використанні, тобто при масажі робочою площиною 9 Дія додаткового "масажного елемента з робочим наконечником у вигляді сферичного сегмента, наприклад, масажного елемента 24 (фіг 11), при тому ж зусиллі на масажер забезпечує значно більший тиск на тканину й тому значно більше заглиблення у тканину зони 55 та, як наслідок, значно більші рівні деформацій тканини та напружень у ній Таким же чином діє кожен з додаткових масажних елементів 33, 34, 35 (фіг 6) при-масажі робочою площиною 10 Дія КОНІЧНОГО масажного елемента, наприклад, 26 (фіг 12), крім того, обумовлює більш круті боки заглиблення у тканину зони 55 Дія циліндричного масажного елемента, наприклад, 39 (фіг 13) обумовлює більш круті боки заглиблення у тканину зони 55, ніж дія конічного масажного елемента 26, показаного на фіг 12, або сферичного масажного елемента 24, показаного на фіг 11 Таким же чином діє кожен з додаткових масажних елементів 33, 34, 35 (фіг 7) при масажі робочою площиною 11 Додатковий масажний елемент 45 при заглибленні у тіло пацієнта створює іншу картину дії на масажовану зону, оскільки виступи 54 на елементі 45 значно підвищують його шорсткість, що збільшує силу тертя між додатковим масажним елементом 45 та масажованою зоною 55 На фіг 2, 6, 7, 8 тонкими штриховими ЛІНІЯМИ показані деформації тканини масажованої зони 55 пацієнта при масажі робочими площинами 9, 10, 11,12 масажера Додаткові масажні елементи будь-якої з вищеописаних форм та розмірів можуть бути виконані з деревини тієї чи іншої породи Використання таких масажних елементів особливо корисне, оскільки деревина має клітинну структуру та тропна за своєю енергетикою та складом живим організмам Додаткові масажні елементи будь-якої з вищеописаних форм та розмірів можуть бути виконані з металу з корисною біологічною активністю, наприклад, з МІДІ, нікелю, заліза, срібла, хрому, золота, кобальту, ванадію, берилію, платини, паладію, 49423 16 стронцію, телуру, або з їх сплавів При масажі з використанням такого масажного елемента або двох чи трьох з них поряд з механічною дією має місце його специфічний вплив на організм пацієнта, обумовлений характерною біологічною активністю цього металу або сплаву, а також його втирання в шкіру, тобто переніс у тіло пацієнта того чи іншого мікроелемента або мікроелементів На контактуючу з масажованою зоною кінцеву поверхню 56 (фіг 14) виконаного з металу або сплаву додаткового масажного елемента 57 може бути нанесене двошарове покриття з шарами 58 і 59 з різних металів з корисною біологічною активністю При масажі таким масажним елементом відбувається переніс до тіла пацієнта в основному мікроелемента із зовнішнього шару 58, а також за рахунок дифузії - зі внутрішнього шару 59 та основи масажного елемента 57 На кінцеву поверхню 60 виконаного з металу або сплаву додаткового масажного елемента 61 (фіг 15) може бути нанесене тришарове покриття з шарами 62, 63, 64 з різних металів з корисною біологічною активністю, причому поверхня 60 оголена з шарів 62, 63, 64 покриття на вершині 65 з виходом назовні кожного з цих шарів Оскільки кінцева поверхня 60 масажного елемента 61 і шари 62, 63, 64 покриття виконані з матеріалів з різними електрохімічними потенціалами, то при масажі таким масажним елементом з масажованою зоною контактують оголена з покрить поверхня 60 масажного елемента 61 і шари 62, 63, 64 покриття, що забезпечує виникнення в тканині масажованої зони гальванічних мікрострумів між оголеною з покрить поверхнею 60 елемента 61 і кожним з шарів 62, 63, 64, а також між окремими шарами покриття Це відбувається за рахунок того, що поверхня 60 і шари 62, 63, 64 покриття виконують функції електродів, а рідина в епідермі пацієнта - функцію електроліту Наявність вказаних гальванічних мікрострумів обумовлює електричний вплив масажного елемента 61 на масажовану зону тіла пацієнта та інтенсифікує переніс до тіла пацієнта мікроелементів з поверхні 60 і шарів 62, 63, 64 покриття Виготовлений з металу або сплаву, наприклад, зі сталі, додатковий масажний елемент (фіг 16) може бути виконаний з нанесеним на вершину його кінцевої поверхні 66 шаром 6 7 покриття з рідкісного або коштовного металу При масажі таким масажним елементом з масажованою зоною контактують основа масажного елемента 65 і шар 67 покриття, що забезпечує в тканині масажованої зони гальванічні мікроструми між основою елемента 65 та шаром 67, а також переніс мікроелементів з основи елемента 65 та шару 67 покриття, посилений вказаними мікрострумами Додаткові масажні елементи будь-якої з вищеописаних форм та розмірів можуть бути виконані з природних тіл з корисною біологічною активністю Такими природними тілами можуть бути бурштин, перли, мінерали, зокрема нефрит, малахіт, лазурит, коштовні та напівкоштовні камені Природні тіла можуть бути використані як в обробленому, так і в необробленому стані Кожен вид природних тіл має свою структуру та властивості, зокрема слабкі випромінювання, а також свою позитивну 17 енергетику, що особливим чином вплітає на організм пацієнта Крім того, масаж природними тілами забезпечує переніс до тіла пацієнта корисних мікроелементів Матеріали, які є м'якими та/або трудно оброблюваними, а також коштовними та рідкісними, слід використовувати в додаткових масажних елементах, які складені з виготовленого з металу або пластмаси тримача і закріпленої в ньому вставки з одного з вищевказаних матеріалів Наприклад, додатковий масажний елемент може бути складений з виготовленого з металу або пластмаси тримача 68 з нарізним хвостовиком 69 і закріпленої в ньому вставки 70 з деревини (фіг 17), вставки 71 у вигляді постійного магніту (фіг 18) або вставки 72 з природного тіла в необробленому стані (фіг 19) При цьому вставка 73 може бути виконана з отвором 74 (фіг 20), через який пропущений гвинт 75 з головкою 76, вгвинчений в нарізний отвір 77 у тримачу 78 Це підвищує надійність закріплення вставки в тримачу та, крім того, забезпечує додатковий гальванічний та мікроелементний вплив головки 76 гвинта 75, якщо він виконаний з металу та ще з покриттям, особливо з коштовного або рідкісного матеріалу Вставка 79 сферичної форми (фіг 21), наприклад, у вигляді постійного магніту, встановлена в тримачу 80 з можливістю вільного обертання Для цього вона змонтована в порожнині тримача 80 на глибині, більшій половини її діаметра, та зафіксована від випадіння утримувальним кільцем 81, яке розміщене між вставкою 79 та внутрішньою поверхнею порожнини тримача 80 і яке приклеєне зовнішньою поверхнею, до внутрішньої поверхні цієї порожнини При переміщенні вставки 79 по масажраній зоні вона обертається в порожнині тримача 80, що забезпечує деформацію тканини масажованої зони без тертя між нею та вставкою 79, а також створює вплив змінного магнітного поля на тканину масажованої зони Вставка 79 може бути також виконана з деревини, природного тіла або металу чи сплаву з корисною біологічною активністю Вставка 82 (фіг 22) виконана із зонами 83 покриття на всій и поверхні з одного або різних металів і встановлена з можливістю обертання в тримачі 84 з утримувальним кільцем 85 При переміщенні вставки 82 по масажуваній зоні вона обертається в порожнині тримача 84, що забезпечує деформацію тканини масажованої зони без тертя між нею та вставкою 82, а також створює вплив змінного електричного поля, яке утворюють гальванічні мікроструми в тканині масажованої зони між зонами 83 покриття та основою вставки 82, а також між різними зонами 83 покриття, якщо вони нанесені з різних металів Масажу р виготовляють з пластмаси методом лиття під тиском з використанням прес-форми, рознімної по площинах, ВІДПОВІДНИХ, наприклад, перпендикулярним робочій площині 10 площинам, в яких розташовані ребра 21, 22 та 23 уявної піраміди (фиг 1, 2) Отвори 46, 48, 50, 52 в масажних головках 1, 2, 3, 4 для хвостовиків 47, 49, 51, 53 додаткових масажних елементів 24, 25, 26, 33, 34, 35, 39, 40, 41, 45 виконують при литті або висвер 49423 18 длюють у масажних головках 1, 2, 3, 4 відлитого масажера Додаткові масажні елементи виготовляють також з пластмаси методом лиття, зокрема під тиском Масажер працює таким чином Для здійснення всіх або частини передбачених вибраним масажним методом режимів у нарізні отвори 46, 48, 50, 52 (фіг 3 - 8) вгвинчують нарізними хвостовиками додаткові масажні елементи,, наприклад, масажні елементи, показані на фіг 1, 2 Головку 4, а також показані на фіг 3, 4, 5 додаткові масажні елементи 24, 25, 26 використовують поодинці для масажу та самомасажу біологічно активних точок і м'язових груп, розташованих у трудно приступних місцях (наприклад, міжреберних м'язів, М'ЯЗІВ КИСТІ та схопи), дрібних суглобів рук і ніг, місць больових точок при невралгіях, місць потовщень на шкірі та підшкірної КЛІТКОВИНІ та взагалі тих зон тіла, де є будь-яки паталопчні відкладення Головка 4, та масажні елементи 24, 25, 26 переміщують шкіру, що знаходиться під ним, углиб тканини Для цього встановлюють масажер таким чином, щоб тримач 5, 6, 7 або 8 був розташований перпендикулярно або дещо похило до поверхні масажованої зони тіла, та створюють на масажер потрібний тиск, коливаючи головку, повертаючи и довкола и ВІСІ або надаючи масажеру зворотяо-поступальні рухи При цьому різко посилюється мікрострум крові та подрібнення ескудатів, яки витискуються з мікросудин і мікрострумом крові вимиваються до лімфатичних судин Для забезпечення максимального заглиблення в тканину тіла пацієнта (що особливо доцільно при масажі пацієнтів з розвиненим м'язозкм шаром) використовують конічний додатковий масажний елемент 26 головки 1 Менше заглиблення забезпечує додатковий масажний елемент 24 головки 1, ще менше - додатковий масажний елемент 25 головки 2, які мають менші площі контакту з тканиною масажованої зони Для забезпечення мінімального заглиблення (що доцільно при масажі та самомасажі стегна, ікроніжкої зони, гомілки, плеча) використовують головку 4, яка не має СПІВВІСНОГО тримачу 8 додаткового масажного елемента Головки 1 - 4 також використовують попарно Для масажу та самомасажу довгих м'язів і м'язових груп гомілки, стегна, передпліччя, плеча, дельтоподібних м'язів, навколохребетних м'язових груп спільно використовують будь-яку пару з масажних головок 1, 2 3, 4, розташовуючи утворену ВІДПОВІДНОЮ парою тримачів плоскість перпендикулярно або похило до масажуваної зони, так щоб головки контактували з нею ділянками поверхонь, розташованими між додатковими масажними елементами, та надаючи масажеру зворотнопоступальні рухи Наприклад, утворену тримачами 5 і 6 головок 1 і 2 площину розташовують перпендикулярно масажованій зоні, так що вона контактує з ділянкою поверхні головки 1 між додатковими масажними елементами 24 та 33 (фіг 1, 2), а також ділянкою поверхні головки 2 між додатковими масажними елементами 25 і 34 Головки 1 і 2 переміщують у напрямку, перпендикулярному проведеної між їх центрами прямої, при цьому вказані 19 49423 ділянки головок 1 і 2 роблять однаковий вплив на тканину масажованої зони, забезпечуючи рівномірне напруження сухожиль скелетних м'язів ГОЛОВКИ 1 і 2 можна також переміщувати одну вслід за одною, при цьому за кожний прохід масажера кожний пункт на траєкторії руху пари головок піддається масажу ДВІЧІ Використання вказаних ділянок пар головок 1 і 2 забезпечує максимально м'який масажний режим, оскільки вони мають максимальну площу контакту з тканиною масажованої зони й тому викликають найменші деформації цієї тканини та напруження в ній Аналогічний результат забезпечує спільне використання вільних від додаткових масажних елементів ділянок пар головок 1 і 2, 1 і 4, а також 2 та 4 шляхом нахилення робочої площини 9 під гострим кутом до масажованої зони Більш жорсткі масажні режими забезпечує спільне використання додаткових масажних елементів на парах головок шляхом нахилення до масажуваної зони робочих площин 10, 11 або 12 Спільне використання' пар масажних головок корисне також при здійсненні сегментарного масажу хребетного стовпа та прилеглих м'язів Масаж зі спільним використанням двох голозок усуває електростатичну напругу в шкірі та підшкірній КЛІТКОВИНІ, що обумовлює зниження тонусу судин, відновлення відтоку тканинної рідини з клітин, поліпшення процесів дифузії через шкіру поживних лікувальних речовин Спільне використання трьох головок дозволяє здійснювати масаж і самомасаж зон тіла, які мають великі поверхні, тобто масаж та самомасаж широких м'язів І великих м'язових груп, таких, як найширший м'яз спини, м'язи лопатки, великий та малий грудні м'язи, сіднична група м'язів, тазостегнові суглоби, волосиста частина голови При цьому маса-жеру надають кругові або зворотнопоступальні рухи Масаж робочою площиною 9 (фіг 2) забезпечує найбільш м'який режим, оскільки з масажованою зоною контактують ділянки поверхонь масажних головок 1, 2, 3 без додаткових масажних елементів, тобто ділянки з максимальним радіусом кривизни поверхонь Значно жорсткіший режим забезпечує масаж робочою площиною 10 (фіг 6), оскільки з масажованою зоною контактують сферичні додаткові масажні елементи 33, 34, 35 головок 1, 2, 4 Ще жорсткіший режим дає використання робочої площини 11 (фіг 7), при якому з масажованою зоною контактують циліндричні додаткові масажні елементи 39, 40, 41, а найбільш жорсткий режим забезпечує масаж робочою площиною 12 (фіг 8), при якому з масажованою зоною контактують додаткові масажні елементи 45 головок 2, 3, 4 з виступами 54 на сферичних кінцевих поверхнях масажних елементів 45 Використання будь-якої з робочих площин 9, 10, 11, 12 забезпечує режими з однаковими впливами ділянок трьох масажних головок на масажовану зону, але різними за жорсткістю Проведення фізіотерапевтичних процедур здійснюють шляхом механічної дозованої дм у формі погладжувань, тиску, розтирань, поверхового та глибокого розминання м'язів, а також вібрації через тканину, одяг або безпосередньо на оголену масажовану зону 20 Наявність з кожній з робочих площин 9, 10, 11, 12 масажера- однакових масажних елементів (головок 1, 2, 3 в площині 9 (фіг 2), додаткових масажних елементів 33, 34, 35 - в площині 10 (фіг 6), елементів 39, 40, 41 - в площині 11 (фіг 7) та елементів 45 - у площині 12 (фіг 8)) забезпечує чотири різних масажних режиму з однаковими механічними впливами масажних елементів на тканину масажовакої зони при здійсненні кожного з цих режимів Якщо вибраний масажний метод передбачає також режими з різними механічними впливами на масажовану зону кожного з трьох закріплених на трьох масажних головках масажних елементів при їх спільному використанні, тобто діючих в одній робочій площині, то на цих головках закріплюють різні за формою масажні елементи, наприклад, сферичний масажний елемент на одній головці, конічний на другій та циліндричний на третій, або на трьох спільно діючих масажних головках закріплюють однакові за формою, але різні за розмірами масажні елементи Якщо масажний метод передбачає використання режимів, при яких поряд з механічними впливами масажних елементів мають бути здійснені також ІНШІ види впливів, то на головки 1, 2, 4 встановлюють додаткові масажні елементи, які виконані з різних матеріалів і які мають різні види корисної біологічної активності, а також відрізняються формою та/або розмірами (масажні елементи, виконані з різних металів або сплавів, з покриттям або без нього, з деревини, природних тіл або у вигляді постійних магнітів) Можливі такі різні комбінації масажних елементів, які встановлюють у площині 10 для забезпечення однакових впливів на масажовану зону три однакових металічних масажних елемента 57, або 61, або 65 з покриттями, показаних на фіг 14, або 15, або 16, три однакових масажних елемента зі вставкою 70 з деревини, показаною на фіг 17, три однакових масажних елемента зі вставкою 71 у вигляді постійного магніту, показаною на фіг 18, і т д Можливі такі різні комбінації масажних елементів, які встановлюють у площині 10 для забезпечення різних видів впливів на масажовану зону показаний на фіг 15 металічний масажний елемент 61 на головці 1 з тришаровим покриттями з оголенням кожного шару на вершині кінцевої поверхні, показаний на фіг 18 масажний елемент на головці 2 зі вставкою 71 у вигляді постійного магніту, показаний на фіг 21 масажний елемент на головці 4 з обертальною вставкою 79 у вигляді постійного магніту, показаний на фіг 19 масажний елемент на головці 1 зі вставкою 72 з бурштину, масажний елемент зі вставкою, подібною вставці 72, на головці 1 з лазуриту і т д Усередину одній з масажних головок 1, 2, З, наприклад, головки 1, може бути закладений з'єднувальний елемент 86 (фіг 23), складений з трьох з'єднаних кінцями металічних трубок 87, 88, 89 із внутрішньою різзю, причому трубка 87 розташована перпендикулярно робочій площині 10 масажера, трубка 88 - перпендикулярно робочій площині 11, а трубка -89 - уздовж ВІСІ тримача 5 головки 1 Додаткові масажні елементи з доданого до масажера комплекту, наприклад, показані на фіг1, 2 21 49423 елементи 24, 33, 39 вгвинчені нарізними хвостовиками 47, 49, 51 ВІДПОВІДНО до отворів в трубках 87, 88, 89 Такі ж з'єднувальні елементи 86 можуть бути закладені також в головки 2 та 3 для вгвинчення до трубок 87, 88, 89 додаткових масажних елементів, наприклад, показаних на фіг1, 2 елементів 25, 34, 26, 40, 45 До масажної головки 4 може бути закладений з'єднувальний елемент 90 (фіг 24) зі з'єднаними своїми кінцями трубками 91, 92, 93 зі внутрішньою різзю, причому ці трубки перпендикулярні робочим площинам 10, 11, 12 ВІДПОВІДНО До трубок 91, 92, 93 вгвинчені своїми хвостовиками додаткові масажні елементи, наприклад, елементи 35, 41, 45, показані на фіг1, 2 Закладення з'єднувальних елементів 86 і 90 до головок 1, 2, 3, 4 дозволяє закріпляти декілька додаткових масажних елементів на одній головці без и послаблення, оскільки матеріал кожної головки охоплює з'єднувальний елемент зі зчепленням 3 усією його поверхнею, але ускладнює конструкцію та виготовлення масажера В кожний з отворів в показаних на фіг 1, 2 масажних головках 1, 2, 3, 4, наприклад, в показаний на фіг 3 отвір 46 в головці 1, може бути запресована металічна гайка або втулка 94 із внутрішньою різзю (фіг 25), а додатковий масажний елемент з доданого до масажера комплекту, наприклад, показаний на фіг 1-3 елемент 24, вгвинчений нарізним хвостовиком 47 в цю гайку або втулку Таке закріплення масажних елементів на головках забезпечує стійку різь в отворах головок, але в більшому ступеню послаблює масажні головки при декількох отворах в одній головці, хоча зменшує довжину отворів завдяки більш міцному зв'язку між хвостовиками масажних елементів та гайками або втулками Кожна з масажних головок 1, 2, 3, наприклад, головка 1, може бути виконана з нарізним хвостовиком 95 (фіг 26), розташованим уздовж ВІСІ тримача 5, та однаковими з хвостовиком 95 двома нарізними хвостовиками 96, перпендикулярними робочим площинам 10, 11 масажера, а додаткові масажні елементи, наприклад, показані на фіг 1, 2 елементи 24, 33, 39, виконані з однаковими глухими нарізними отворами 97, якими вони нагвинчені на нарізні хвостовики 95 і 96 на масажній головці 1 Масажна головка 4 (фіг 27) виконана з трьома нарізними хвостовиками 96, перпендикулярними робочим площинам 10, 11, 12 масажера, на які нагвинчені глухими нарізними отворами 97 додаткові масажні елементи, наприклад, показані на фіг 1 елементи 35, 41, 45 Таке закріплення додаткових масажних елементів на масажних головках виключає послаблення останніх В отвори 97 в масажних головках 1, 2, 3, 4 можуть бути запресовані нарізні стрижні 99 з металу або сплаву, наприклад, зі сталі, а масажні елементи нагвинчені своїми глухими нарізними отворами 46, 48, 50, 52 на-стрижні 99, як це показано на фіг 28 для масажного елемента 24 на головці 1 Стрижні 99 мають міцну різь, що зміцнює зв'язок між головками та додатковими масажними елементами В глухий отвір в кожному з додаткових масажних елементів, наприклад, в отвір 46 BV масажному елементі 24, може бути запресована металічна 22 гайка або втулка 100 із внутрішньою різзю (фіг 29), якою масажний елемент 24 нагвинчений на запресований в отвір 97 нарізний стрижень 99 Металічна гайка або втулка 100 має міцну різь, що зміцнює зв'язок між головками та додатковими масажними елементами, особливо при нагвинченні гайок або втулок 100 на нарізні стрижні 99 Додаткові масажні елементи можуть бути закріплені в масажних головках 1, 2, 3, 4 шляхом їх встановлені з натягом до отворів у масажних головках 1, 2, 3, 4 з можливістю їх заміни іншими масажними елементами Це забезпечує більш просту технологію виготовлення додаткових масажних елементів, але таке їх закріплення в масажних головках недостатньо надійне, оскільки значний натяг обумовлює можливість пошкоджень хвостовиків або отворів для них при замінах додаткових масажних елементів та їх зношення при цих замшах, а малий натяг - недостатньо міцний зв'язок між додатковими масажними елементами та масажними головками Масажер з рознімним закріпленням додаткових масажних елементів на масажних головках і доданим до нього комплектом цих елементів з різними формами та розмірами, матеріалами та біологічною активністю є складним за конструкцією та виготовленням і тому коштовним, але має ряд позитивних якостей Можливість закріплення в залежності від параметрів масажованих зон і передбачених масажним методом режимів на масажних головках тих чи інших масажних елементів з доданого до масажера комплекту, різких за формами, розмірами, матеріалами, з яких вони виготовлені, та видом біологічної активності робить масажер придатним для здійснення багатьох масажних методів, які призначені для масажу різних зон людського тіла з різними параметрами та передбачають різні масажні режими, при цьому такий масажер є цілком достатнім для здійснення будь-якого масажного методу і виключає необхідність у використанні інших масажерів Усе це обумовлює універсальність масажера відносно масажних методів і режимів Можливість закріплення на масажних головках дванадцяти масажних елементів разом виключає необхідність замін масажних елементів іншими у процесі здійснення масажних методів, для яких заздалегідь закріплених масажних елементів цілком достатньо, або обумовлює незначну КІЛЬКІСТЬ замін масажних елементів при здійсненні деяких масажних методів, для яких заздалегідь закріплених масажних елементів не вистачає Додаткові масажні елементи можуть бутті виконані з гладкими хвостовиками 47, 49, 51, 53 (фіг 3 - 8), а масажні головки - з гладкими отворами 46, 48, 50 52, в які додаткові масажні елементи можуть бути запресовані своїми хвостовиками з утворенням нерознімного з'єднання між цими елементами та масажними головками 1, 2, 3, 4 Додаткові масажні елементи можуть бути виконані з гладкими глухими отворами 97 (фіг 26, 27), а масажні головки - з гладкими хвостовиками 95, 96 або гладкими стрижнями 99 (фіг 28, 29), на які можуть бути напресовані додаткові масажні елементи своїми отворами з утворенням нерознімного 23 з єднання між масажними головками та додатковими масажними елементами Масажер з нерознімним закріпленням додаткових масажних елементів на масажних головках є більш простим у виготовленні та використанні й тому дешевшим, але обмежена КІЛЬКІСТЬ закріплених на ньому масажних елементів обумовлює обмежений діапазон масажних методів і режимів, які можна здійснювати з його використанням, а при широкому діапазоні масажних методів і режимів, які має здійснювати масажист, такий масажер має використовуватись в комбінації з іншими масажерами Доцільно одну частин додаткових масажних елементів, які найчастіше використовуються, оскільки потрібні для найбільш уживаних масажних режимів (наприклад, режимів, які передбачені кожним з масажних методів або використовуються для масажу декількох зон тіл пацієнтів), нерознімно закріплювати на масажних головках 1, 2, 3, 4, а другу частішу закріпляти на масажних головках рознімно Наприклад, можна нерознімно закріплювати перпендикулярні робочій площині 10 додаткові масажні елементи 33, 34, 35 (фіг 1, 2) на головках 1, 2, 3, та перпендикулярні робочій площині 11 додаткові масажні елементи 39, 40, 41 на головках 1, 3, 4, а в отворах головок 2, 3, 4, перпендикулярних робочій площині 12, а також в отворах головок 1,2,3, спрямованихуздовж вісей тримачів 5, 6, 7, рознімно закріплювати потрібні для ВІДПОВІДНИХ масажних режимів додаткові масажні елементи з доданого до масажера комплекту Постійна наявність додаткових масажних елементів 33, 34, 35, 39, 40, 41 на масажних головках 1, 2, 3, 4 забезпечує здійснення найбільш уживаних масажних режимів, що зменшує КІЛЬКІСТЬ замін масажних елементів у порівнянні з рознімним закріпленням їх всіх, а рознімне закріплення інших масажних елементів з комплекту забезпечує решту потрібних масажних режимів Масажер може бути виконаний з чотирма отворами в кожній з чотирьох масажних головок 1, 2, 3, 4, в яких рознімно або нерознімно можуть бути закріплені хвостовиками додаткові масажні елементи Або він може бути виконаний з чотирма хвостовиками на кожній з чотирьох масажних головок 1, 2, 3, 4, на яких рознімно або нерознімно можуть бути закріплені своїми отворами додаткові масажні елементи Такий масажер дозволяє виключити необхідність замін масажних елементів у процесі здійснення більшої КІЛЬКОСТІ масажних методів або ще більш зменшити КІЛЬКІСТЬ замін, але є більш складним за конструкцією та у виготовленні, й тим самим більш коштовним, а також більш складним у використанні У більш простій формі виконання масажера зі змінними додатковими масажними елементами масажні головки 1, 2 виконані (фиг ЗО) з однаковим діаметром, більшим, ніж діаметр головок 3, 4 Головки 1, 2, 3, утворюючі робочу площину 9 масажера, виконані з перпендикулярними цій площині однаковими за всіма розмірами нарізними отворами 101, а масажна головка 4 - з нарізним отвором 102 і, однаковим з нарізними отворами 101 і розташованим уздовж ВІСІ 28 II тримача 8 До масажера доданий комплект додаткових масажних 49423 24 елементів, який складений з декількох груп, кожна з яких містить декілька однакових за формою, матеріалами, з яких вони виготовлені, та біологічною активністю додаткових масажних елементів, різних за своєю довжиною та за діаметрами контактуючих з масажуваною зоною поверхонь, тобто кінцевих поверхонь, причому кожна група складена з декількох підгруп, кожна з яких містить три цілком однакових масажних елементи Це створює можливість для кожного з масажних режимів, які передбачає будь-який масажний метод, встановлювати на масажні головки 1, 2, 3, 4 ВІДПОВІДНІ додаткові масажні елементи з цього комплекту, що дає багато комбінацій додаткових масажних елементів, використовуваних поодинці, попарно або по три разом 3 цього комплекту на масажних головках 1,2, 3 закріплені, наприклад, однакові додаткові масажні елементи 103, 104, 105, кожний з яких складений з тримача 106 з нарізним хвостовиком 107 і запресованою в тримачі 106 вставкою 108 з природного тіла з корисною біологічною активністю Додаткові масажні елементи 103, 104, 105 вгвинчені своїми нарізними хвостовиками 107 в нарізні отвори 101 в масажних головках 1, 2, З В масажній головці 4 закріплений, наприклад, додатковий масажний елемент 109 з конічним робочим наконечником 110 і нарізним хвостовиком 111, яким він вгвинчений в отвір 102 в масажній головці 4 Масажер працює таким чином Для частини передбачених вибраним масажним методом режимів у нарізні отвори 101 і 102 вгвинчивають нарізними хвостовиками додаткові масажні елементи Головки 1, 2, 3, особливо ж додаткові масажні елементи, закріплювані в головці 4, наприклад, елемент 108, використовують поодинці для масажу та самомасажу біологічно активних і больових точок, а також м'язових груп, розташованих у трудно приступних місцях Масажні головки дають мінімальне заглиблення у тканину масажованої зони Для забезпечення значного заглиблення в тканину тіла пацієнта (що особливо доцільно при масажі пацієнтів з розвиненим м'язовим шаром) використовують сферичні, або циліндричні додаткові масажні елементи, а також подібні елементу 108 КОНІЧНІ додаткові масажні елементи різних розмірів Головки 1 - 4 також використовують попарно Використання пар головок 1 і 2 забезпечує режим, з однаковими за інтенсивністю впливами обох головок на масажовану зону, причому максимально м'який режим, оскільки ці головки мають максимальну площу контакту з тканиною масажованої зони й тому викликають найменші деформації цієї тканини та напруження в ній Більш жорсткі масажні режими, причому також з однаковими впливами обох головок на масажовану зону, забезпечуй спільне використання головок 3 та 4 Таке спільне використання пар масажних головок особливо корисне при сегментарному масажі хребетного стовпа та прилеглих м'язів Спільне використання пар масажних головок 1 і 3, або 2 та 4, або 1 і 4 забезпечує режими з різними за інтенсивністю впливами обох головок на масажовану зону 25 При спільному використанні трьох головок масаж робочими площинами 10, 11, 12 забезпечує м'які масажні режими Жорсткіші режими забезпечує масаж робочою площиною 9 при закріпленні на головках 1, 2, 3 додаткових масажних елементів з радіусами кривизни, меншими, ніж радіуси масажних головок Якщо масажний метод передбачає використання режимів, при яких поряд з механічними впливами масажних елементів мають бути здійснені також ІНШІ ВИДИ ВПЛИВІВ, ТО на головки 1, 2, 3 встановлюють додаткові масажні елементи, які виконані з різних матеріалів і які мають різні види корисної біологічної активності, а також відрізняються формою та/або розмірами (масажні елементи, виконані з різних металів або сплавів, з покриттям або без нього, з деревини, природних тіл або у вигляді постійних магнітів) Додаткові масажні елементи 103, 104, 105, 109 можуть бути закріплені в масажних головках 1, 2, 3, 4 шляхом їх встановлення з натягом до отворів 101 і 102 в масажних головках 1, 2, 3, 4 з можливістю їх заміни іншими масажними елементами Масажер з комплектом рознімно закріплюваних в отворах 101 і 102 тих чи інших додаткових масажних елементів є в такому ж ступеню універсальним відносно масажних методів і режимів, як і наведений на фіг1, 2, але, на відміну від нього, використання цього масажера для здійснення масажних методів, передбачаючих багато різних режимів, потребує багато замін масажних елементів Додаткові масажні елементи 103, 104, 105, 109 або якісь ІНШІ елементи можуть бути нерознімно закріплені в масажних головках 1, 2, 3, 4 подібно тому, як у раніше описаному масажері Масажер з нерознімним закріпленням додаткових масажних елементів на масажних головках є більш простим у виготовленні та використанні, але він може бути використаний для здійснення масажних методів, які передбачають значно обмежений діапазон масажних режимів, або для здійснення масажних методів з широким діапазоном масажних режимів, але в комбінації з іншими масажерами Масажер може бути виконаний лише з одним нарізним отвором 112 (фіг 31) у масажній головці 4, вісь якого розташована уздовж ВІСІ тримача 8 головці 4, та оснащений комплектом додаткових масажних елементів з робочими наконечниками різних форм і розмірів і однаковими за розмірами нарізними хвостовиками Для кожного з режимів масажу біологічно активних або больових точок тіл пацієнтів в отворі 112 закріплюють визначений додатковий масажний елемент з комплекту, наприклад, масажний елемент 113 зі сферичним робочим наконечником 114 і нарізним хвостовиком 115, яким його загвинчують до отвору 112 Такий масажер придатний для звичайних масажних методів, які здійснюють з використанням масажерапрототипу, й додатково для здійснення різних режимів масажу біологічно активних або больових точок тіл пацієнтів з різними параметрами масажуваних зон (від дорослих людей з великими поверхнями масажуваких зони і розвиненими м'язами до малих дітей) Подібний до зображеного на фіг 31 масажер може бути виконаний з одним гладким отвором, 49423 26 вісь якого спрямована уздовж ВІСІ тримача головки 1 і в якому запресований хвостовиком додатковий масажний елемент, наприклад, з конічним робочим наконечником Такий масажер придатний для звичайних масажних методів, які здійснюють з використанням масажера-прототипу, й додатково для здійснення одного режиму масажу біологічно активних або больових точок тіл пацієнтів Масажер може бути виконаний лише з нарізним хвостовиком 116 (фіг 32), наприклад, у масажній головці І, вісь якого перпендикулярна ВІСІ тримача 5 головку 1, та оснащений комплектом додаткових масажних елементів з робочими наконечниками різних форм, розмірів, виконаних з різних матеріалів і з різною біологічною активністю, та однаковими за розмірами нарізними отворами Заданий додатковий масажний елемент, наприклад, масажний елемент 117 з тримачем 118, в якому виконаний нарізний отвір 119, і запресованим у ньому постійним магнітом 120 нагвинчують отвором 119 на хвостовик 116 Такий масажер придатний для звичайних масажних методів, які здійснюють з використанням масажера-прототипу, й додатково для здійснення різких режимів масажу зі спільним використанням головок 2, 3 та будьякого з додаткових масажних елементів з комплекту, наприклад, елемента 117 Подібний до зображеного на фіг 32 масажер може бути виконаний з одним гладким хвостовиком на головці 1, вісь якого перпендикулярна ВІСІ тримача головки 1 і на який напресований своїм отвором додатковий масажний елемент, наприклад, з покриттям на вершині контактуючій з масажованою зоною поверхні Такий масажер придатний для звичайних масажних методів, які здійснюють з використанням масажера-прототипу, й додатково для здійснення одного масажного режиму зі спільним використанням головок 2, 3 та додаткового масажного елемента на головці 1, який забезпечує поряд з механічною дією на масажовану зону вплив гальванічного мікроструму в и тканині між металом масажного елемента та металом покриття на вершині його контактуючої з масажованою зоною поверхні Таким чином, запропонований винахід дає широкий спектр форм виконання додаткових масажних елементів та їх розташування на одній або декількох масажних головках, від масажних елементів простої форми до масажних елементів зі вставками, від масажних елементів, виготовлених з того ж матеріалу, що й масажер, до масажних елементів з багатошаровими покриттями, а також форм виконання масажерів, від масажера з одним масажним елементом, нерознімно закріпленим на одній масажній головці, до масажерів з декількома рознімно закріплюваними на декількох масажних головках додатковими масажними елементами Усе це дозволяє виготовляти масажери з різними рівнями складності конструкції та виготовлення, й тим самим вартості, та з різними рівнями універсальності відносно різних масажних методів і режимів, від масажерів найпростішої конструкції, придатних для здійснення простих масажних методів, передбачаючих обмежений діапазон масажних режимів, до найскладніших масажерів з ком 27 49423 плектами змінних додаткових масажних елементів, придатних для здійснення будь-яких найскладні 1/ .33 Фіг. 1 28 ших масажних методів, передбачаючих найширший діапазон масаяшйх режимів ,10 18і 34 22 '— '— 49423 29 ЗО 35 22 >ir. 2 4 7 Фіг. З 32 49423 31 26 Фіг. 5 1 5 48 48 Фіг. б 34 49423 33 50 Фіг. 7 4 7 36 49423 35 2 , 3 , 4 54 Фіг. 9 •іг. 11 55 Фіг. 10 Фіг. 12 49423 37 38 61 Фіг. 16 Фіг. 15 68 Фіг. 17 69 68 Фіг. 18 49423 39 69 40 77 68 Фіг. 19 Фіг. 20 '84 80 іг.21 Фіг. 22 41 49423 51 88 Фіг. 23 86 42 11 90 92 Фіг. 24 96 11 J ЗО 47 Фіг. 25 Фіг. 26 93 49423 43 44 11 97 Фіг. 28 in 27 Фіг. 29 99 45 46 49423 109 Фіг. ЗО 47 49423 48 113 Фіг. 31 49 49423 Фіг. 32 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 50
