Крабовий масажер піо
Номер патенту: 34138
Опубліковано: 15.02.2001
Формула / Реферат
Крабоподібний масажер, який містить електродвигун, черв'ячний редуктор з шестернями протилежного обертання з наскрізними отворами і пазовими прорізами, штопорні штифти і масажні насадки із штоками, який відрізняється тим, що містить пристрій кулісного механізму із валами, в якому куліси розміщені на осях з можливістю коливання, і мають передні і задні повздовжні пази, останні містять повзуни, розміщені на ексцентрикових осях, а в передніх пазах прикріплені з штоками масажні насадки баранцевою гайкою, при цьому вали вставлені в отвори шестерень і зафіксовані в пазових прорізях штифтами.
Текст

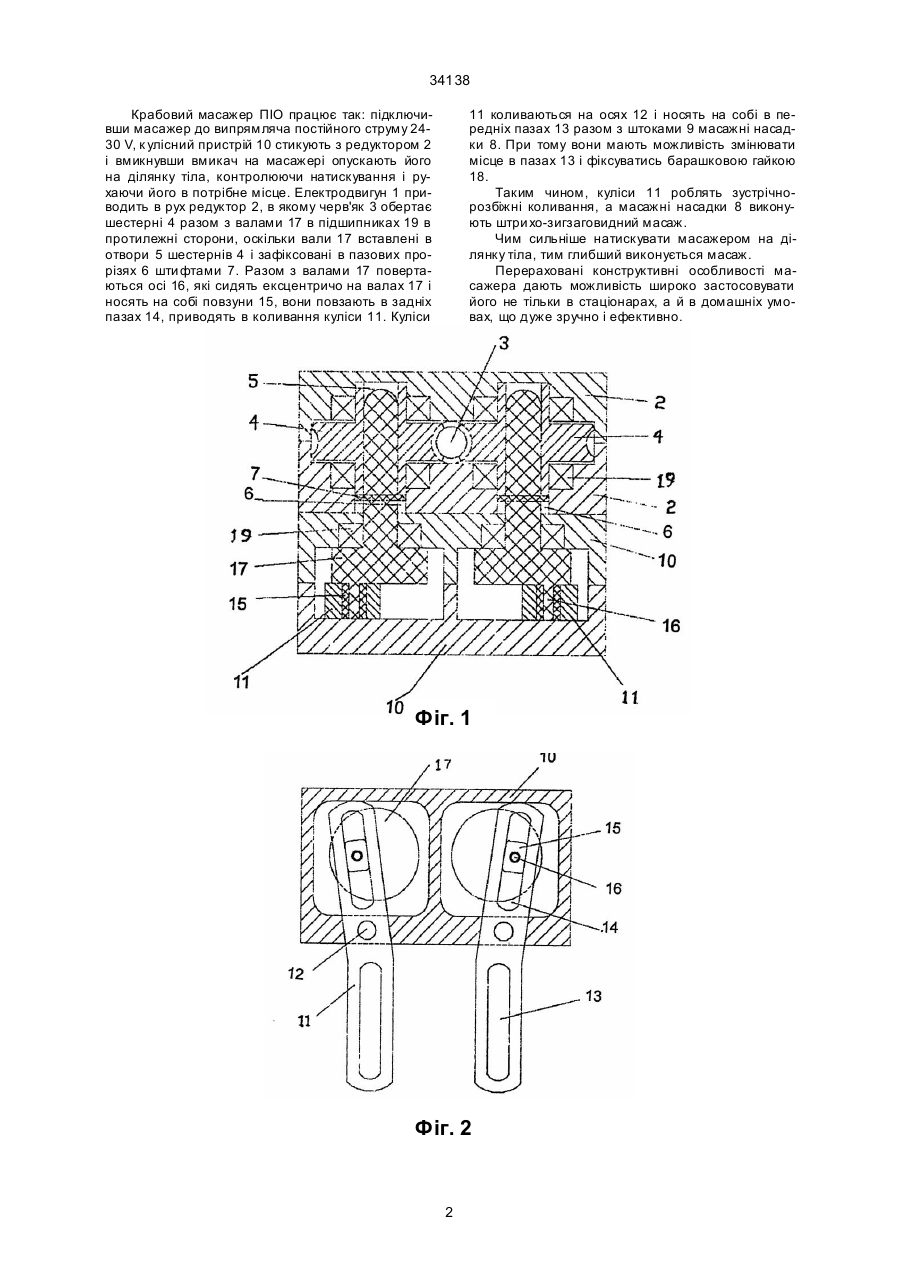

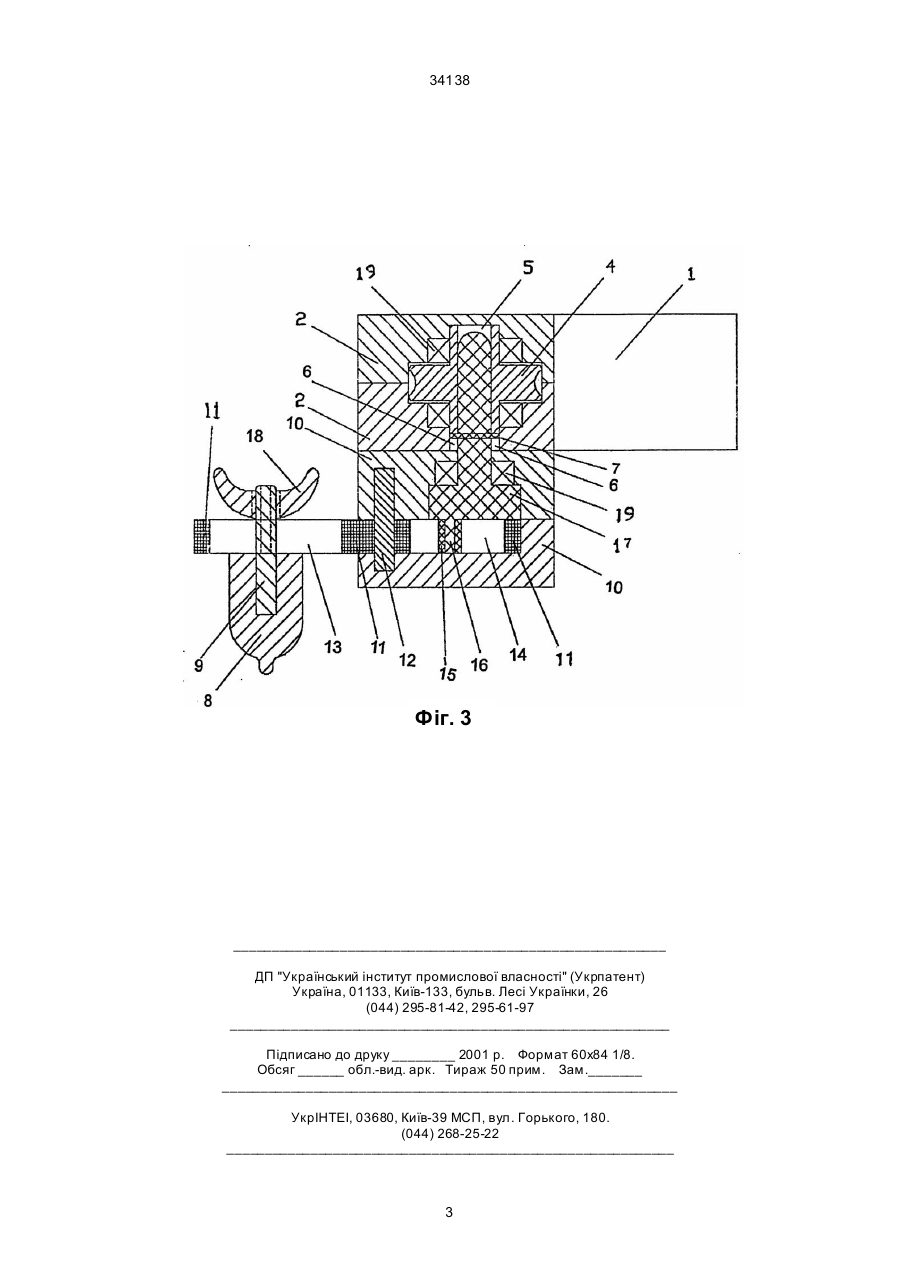

Крабовий масажер, який містить у собі електродвигун, черв'ячний редуктор з шестернями протилежного обертання з наскрізними отворами і па 34138 Крабовий масажер ПІО працює так: підключивши масажер до випрямляча постійного струму 2430 V, к улісний пристрій 10 стикують з редуктором 2 і вмикнувши вмикач на масажері опускають його на ділянку тіла, контролюючи натискування і рухаючи його в потрібне місце. Електродвигун 1 приводить в рух редуктор 2, в якому черв'як 3 обертає шестерні 4 разом з валами 17 в підшипниках 19 в протилежні сторони, оскільки вали 17 вставлені в отвори 5 шестернів 4 і зафіксовані в пазових прорізях 6 шти фтами 7. Разом з валами 17 повертаються осі 16, які сидять ексцентричо на валах 17 і носять на собі повзуни 15, вони повзають в задніх пазах 14, приводять в коливання куліси 11. Куліси 11 коливаються на осях 12 і носять на собі в передніх пазах 13 разом з штоками 9 масажні насадки 8. При тому вони мають можливість змінювати місце в пазах 13 і фіксуватись барашковою гайкою 18. Таким чином, куліси 11 роблять зустрічнорозбіжні коливання, а масажні насадки 8 виконують штри хо-зигзаговидний масаж. Чим сильніше натискувати масажером на ділянку тіла, тим глибший виконується масаж. Перераховані конструктивні особливості масажера дають можливість широко застосовувати його не тільки в стаціонарах, а й в домашніх умовах, що дуже зручно і ефективно. Фіг. 1 Фіг. 2 2 34138 Фіг. 3 _________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
МПК / Мітки
МПК: A61H 15/00
Код посилання
<a href="https://ua.patents.su/3-34138-krabovijj-masazher-pio.html" target="_blank" rel="follow" title="База патентів України">Крабовий масажер піо</a>
