Інжекційний пристрій для інжекції пестициду і спосіб інжекції пестициду в ґрунт, прилягаючий до об’єктів
Формула / Реферат
1. Спосіб обробки ґрунту, прилеглого до об'єкта, при здійсненні якого:
поміщають інжекційний пристрій на першій ділянці інжекції, в основному прилеглій до об'єкта;
приводять в дію інжекційний пристрій для інжекції в ґрунт пестициду декількома дискретними струменями високого тиску на першій ділянці інжекції, при цьому приведенню в дію інжекційного пристрою не передує порушення ґрунту на цій першій ділянці інжекції, щонайменше один з дискретних струменів пестициду інжектується в цілому вертикально в ґрунт, і щонайменше один інший дискретний струмінь пестициду інжектується в ґрунт під кутом до вертикалі;
переміщують інжекційний пристрій на другу ділянку інжекції, щонайменше частково відмінну від першої ділянки інжекції і в цілому прилеглу до об'єкта;
приводять в дію інжекційний пристрій для інжекції в ґрунт пестициду декількома дискретними струменями високого тиску на другій ділянці інжекції, при цьому приведенню в дію інжекційного пристрою не передує порушення ґрунту на цій другій ділянці інжекції, щонайменше один з дискретних струменів пестициду інжектується в цілому вертикально в ґрунт, і щонайменше один інший дискретний струмінь пестициду інжектується в ґрунт під кутом до вертикалі.
2. Спосіб за п. 1, в якому при поміщенні інжекційного пристрою на першій ділянці інжекції розташовують інжекційний пристрій в контакті з поверхнею землі на першій ділянці інжекції, а при поміщенні інжекційного пристрою на другій ділянці інжекції розташовують інжекційний пристрій в контакті з поверхнею землі на другій ділянці інжекції.
3. Спосіб за п. 1, в якому додатково пересувають інжекційний пристрій по декількох додаткових ділянках інжекції, які щонайменше частково відрізняються одна від одної і прилеглих до об'єкту по щонайменше частини периметра об'єкта; і приводять в дію інжекційний пристрій на кожній додатковій ділянці інжекції для інжекції пестициду в ґрунт на кожній відповідній ділянці інжекції.
4. Спосіб за п. 1, який є способом інсектицидної обробки, в якому при приведенні в дію інжекційного пристрою на першій і другій ділянках інжекції, приводять в дію інжекційний пристрій для інжекції інсектициду в ґрунт на, відповідно, першій і другій ділянках інжекції.
5. Спосіб за п. 1, в якому при приведенні в дію інжекційного пристрою на першій і другій ділянках інжекції, приводять в дію інжекційний пристрій для інжекції пестициду в цілому вертикально в ґрунт на, відповідно, першій і другій ділянках інжекції.
6. Спосіб за п. 1, в якому при приведенні в дію інжекційного пристрою на першій і другій ділянках інжекції, приводять в дію інжекційний пристрій для інжекції пестициду в ґрунт під кутом до вертикалі.
7. Спосіб за п. 1, в якому додатково наносять пестицид на поверхню землі на щонайменше одній, першій або другій ділянках інжекції.
8. Інжекційний пристрій для обробки ґрунту поблизу об'єкта, що містить:
рукоять;
головку колектора, приєднану до рукояті, що має першу форсунку високого тиску, другу форсунку високого тиску і контактний елемент, що має щонайменше один отвір, при цьому контактний елемент пристосований для встановлення на поверхню землі під час роботи інжекційного пристрою, перша форсунка високого тиску пристосована для викидання випущеного струменю пестициду через щонайменше один отвір в контактному елементі для інжекції пестициду в ґрунт, причому випущений струмінь з першої форсунки високого тиску викидається в першому напрямку, друга форсунка високого тиску пристосована для викидання випущеного струменю пестициду через щонайменше один отвір в контактному елементі для інжекції пестициду в ґрунт, причому випущений струмінь з другої форсунки високого тиску викидається в другому напрямку, що складає кут з першим напрямком випущеного струменю пестициду, що викидається з першої форсунки високого тиску; і
пристрій подачі пестициду, поєднаний з першою і другою форсунками високого тиску.
9. Інжекційний пристрій за п. 8, в якому випущений струмінь з першої форсунки високого тиску направлено в цілому вертикально вниз.
10. Інжекційний пристрій за п. 8, в якому випущений струмінь з другої форсунки високого тиску направлено під кутом приблизно від 35 до 85 градусів до випущеного струменю з першої форсунки високого тиску.
11. Інжекційний пристрій за п. 8, в якому напрямки випущених струменів з першої і другої форсунок високого тиску задані так, що коли такі, що випускаються струмені пестицидів викидаються з першої і другої форсунок високого тиску, ці випущені струмені перетинаються всередині ґрунту.
12. Інжекційний пристрій за п. 11, в якому напрямки випущених струменів з першої і другої форсунок високого тиску задані так, що випущені струмені перетинаються один з одним на глибині приблизно від 2 до 12 дюймів від поверхні ґрунту, коли такі, що випускаються струмені пестицидів викидаються з першої і другої форсунок високого тиску.
13. Інжекційний пристрій за п. 12, в якому напрямки випущених струменів з першої і другої форсунок високого тиску задані так, що випущені струмені перетинаються один з одним на глибині приблизно 6 дюймів від поверхні ґрунту, коли такі, що випускаються струмені пестицидів викидаються з першої і другої форсунок високого тиску.
14. Інжекційний пристрій за п. 8, в якому головка колектора включає чотири перші форсунки високого тиску, рознесені один щодо одного.
15. Інжекційний пристрій за п. 14, в якому друга форсунка високого тиску головки колектора включає багатоканальну форсунку.
16. Інжекційний пристрій за п. 14, в якому друга форсунка високого тиску головки колектора включає щонайменше одну форсунку, що має один канал.
17. Інжекційний пристрій за п. 8, в якому пристрій подачі пестициду розміщено на базовому блоці, який з'єднаний з головкою колектора гнучким трубопроводом для подачі текучого середовища.
18. Інжекційний пристрій за п. 17, в якому базовий блок може переміщатися незалежно від рукояті і колектора.
19. Інжекційний пристрій за п. 18, в якому пристрій подачі пестициду включає пристрій подачі інсектициду.
20. Інжекційний пристрій за п. 19, в якому пристрій подачі інсектициду включає пристрій подачі терміциду.
Текст

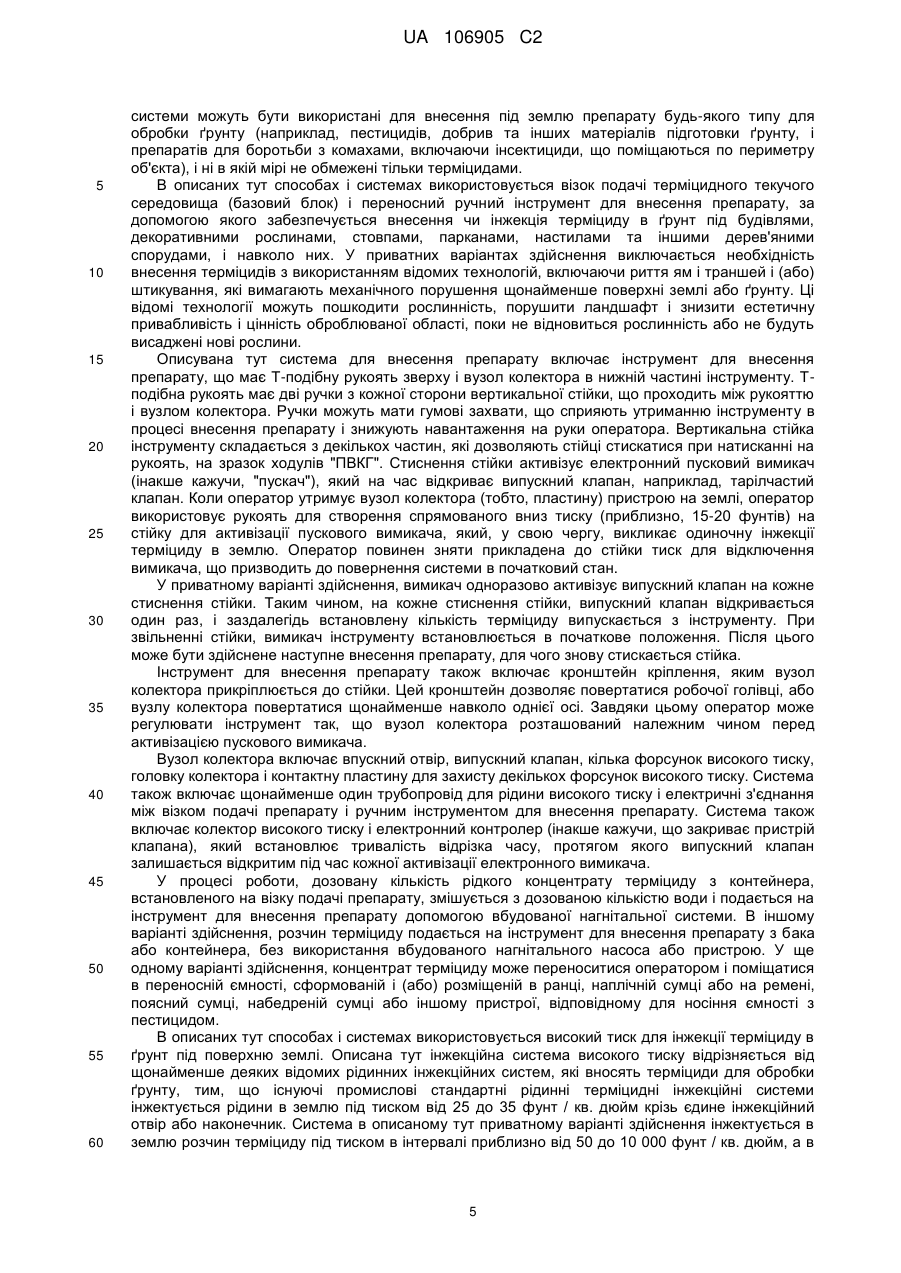

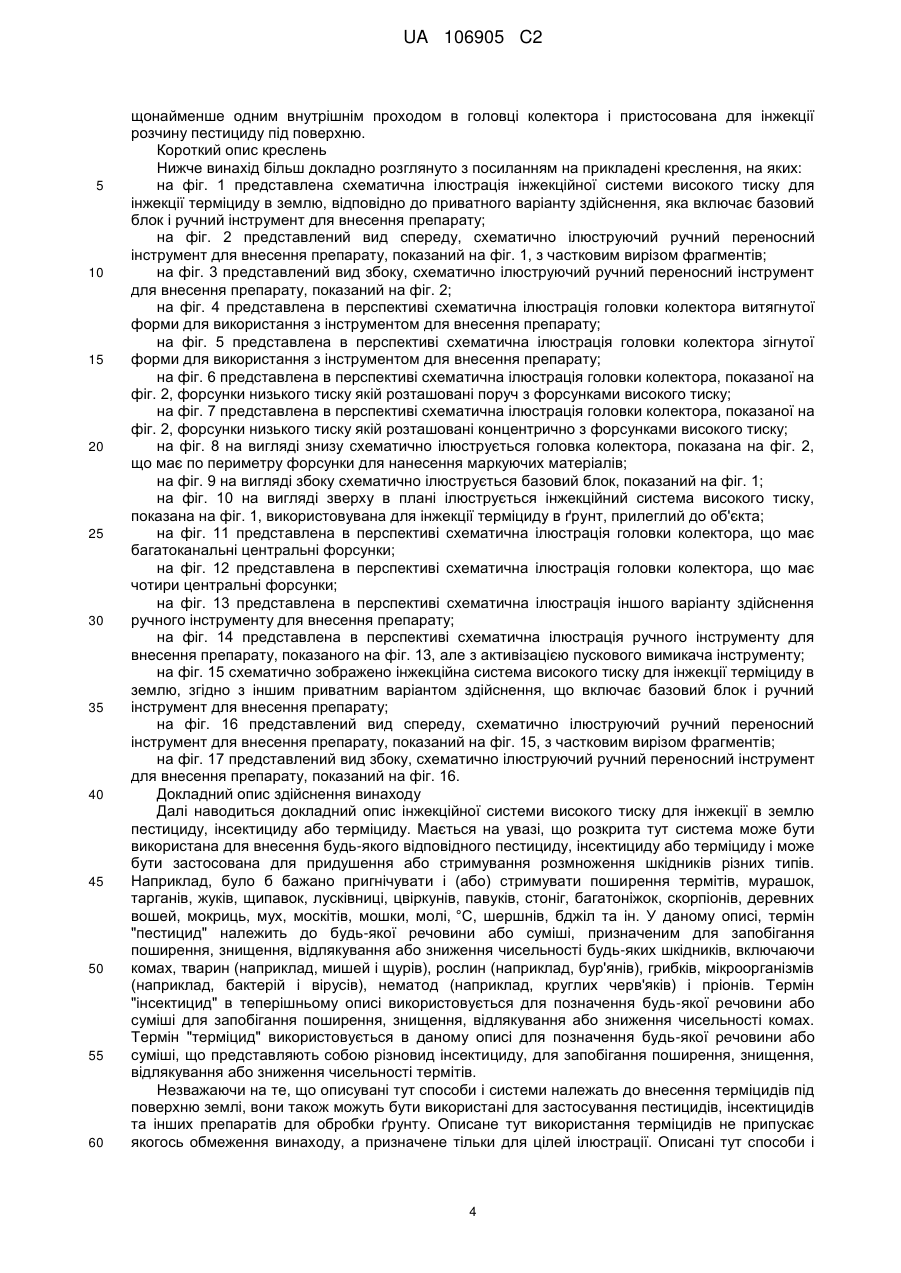

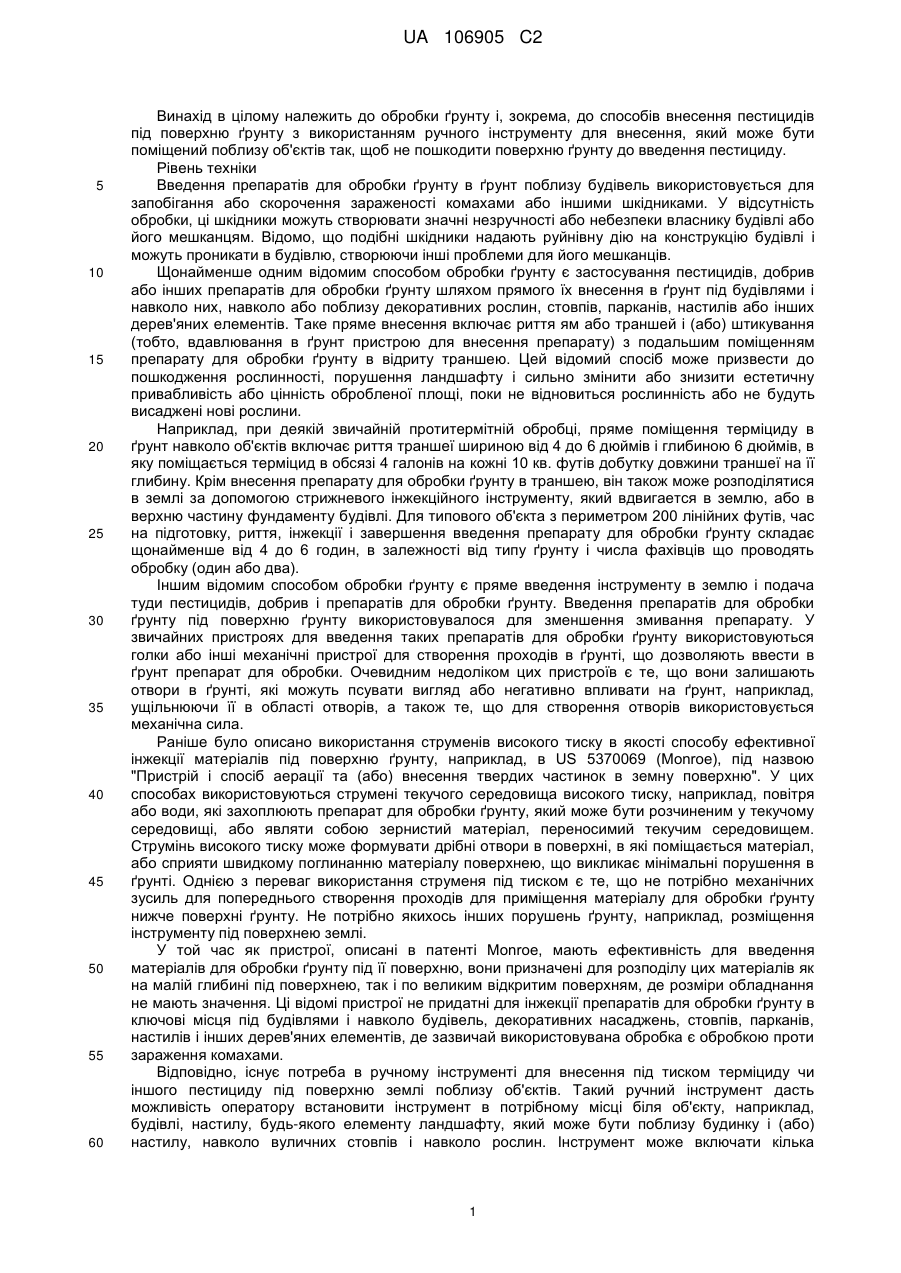

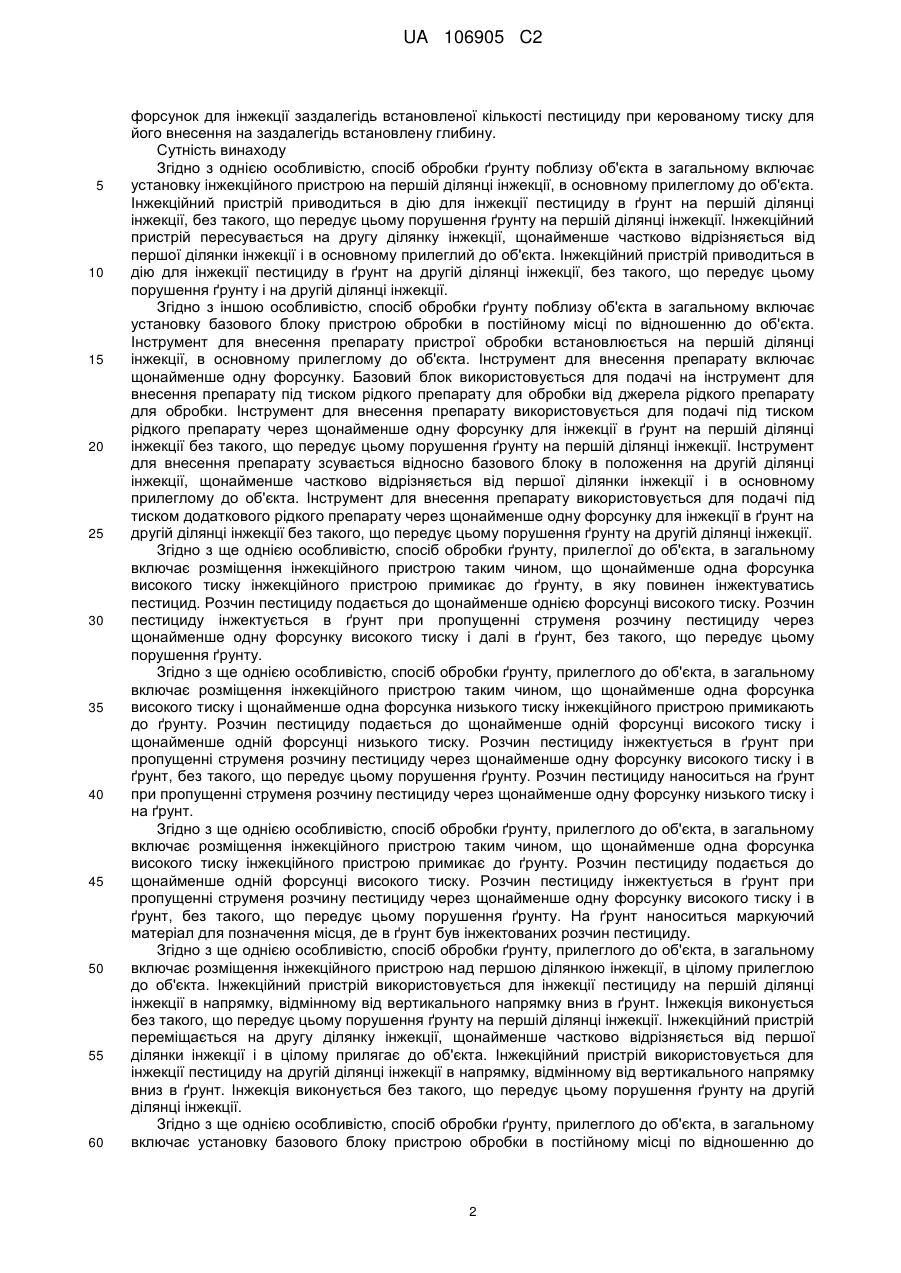

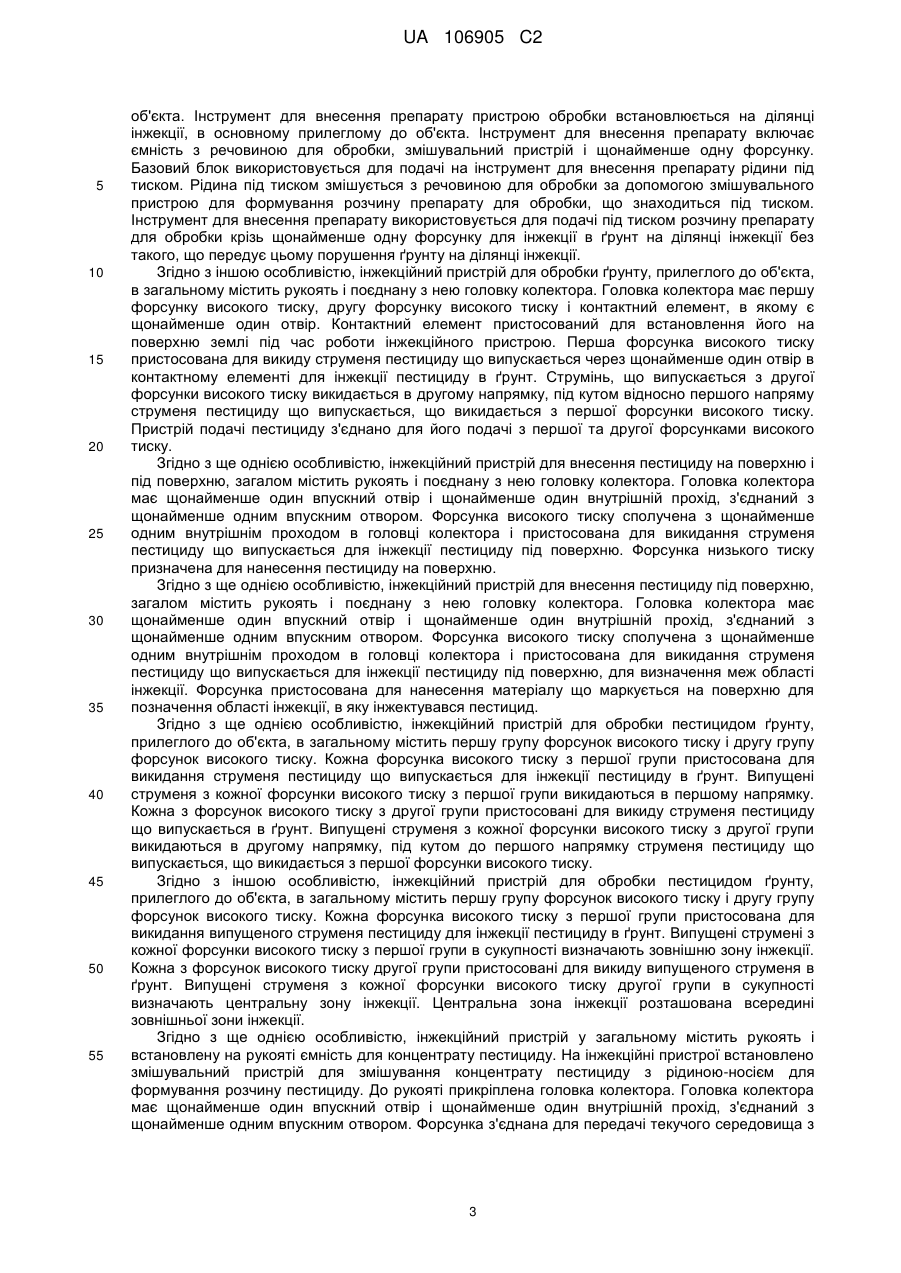

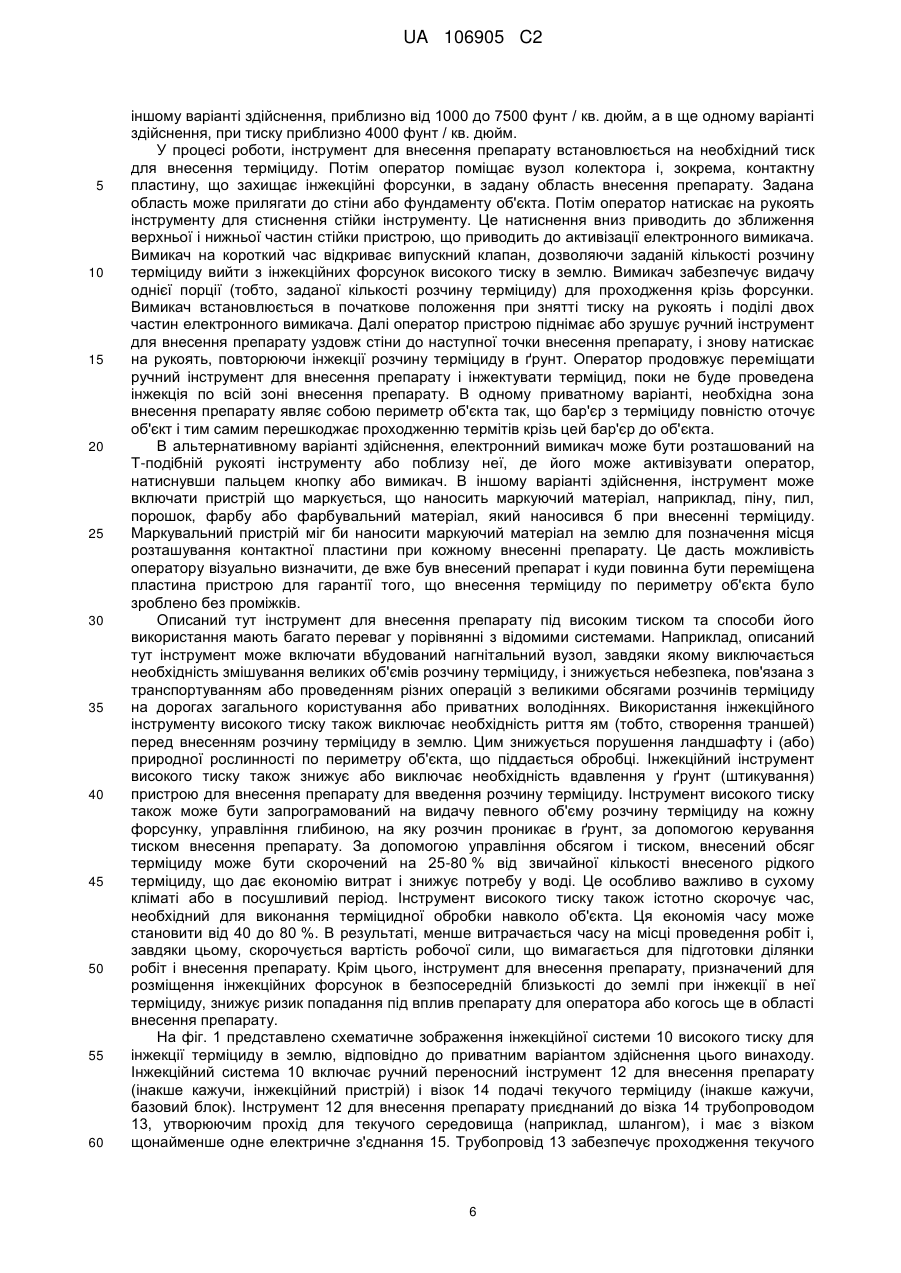

Реферат: У заявці описаний спосіб обробки ґрунту поблизу об'єкта, який в цілому включає установку інжекційного пристрою на першій ділянці інжекції, в основному прилеглій до об'єкта, та інжекційний пристрій, для здійснення способу. Інжекційний пристрій приводиться в дію для інжекції пестициду в ґрунт на першій ділянці інжекції, без порушення ґрунту, що передує цьому, на першій ділянці інжекції. Інжекційний пристрій пересувається на другу ділянку інжекції, щонайменше частково відмінну від першої ділянки інжекції і в основному прилеглу до об'єкта. Інжекційний пристрій приводиться в дію для інжекції пестициду в ґрунт на другій ділянці інжекції, без порушення ґрунту, що передує цьому, на другій ділянці інжекції. UA 106905 C2 (12) UA 106905 C2 UA 106905 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід в цілому належить до обробки ґрунту і, зокрема, до способів внесення пестицидів під поверхню ґрунту з використанням ручного інструменту для внесення, який може бути поміщений поблизу об'єктів так, щоб не пошкодити поверхню ґрунту до введення пестициду. Рівень техніки Введення препаратів для обробки ґрунту в ґрунт поблизу будівель використовується для запобігання або скорочення зараженості комахами або іншими шкідниками. У відсутність обробки, ці шкідники можуть створювати значні незручності або небезпеки власнику будівлі або його мешканцям. Відомо, що подібні шкідники надають руйнівну дію на конструкцію будівлі і можуть проникати в будівлю, створюючи інші проблеми для його мешканців. Щонайменше одним відомим способом обробки ґрунту є застосування пестицидів, добрив або інших препаратів для обробки ґрунту шляхом прямого їх внесення в ґрунт під будівлями і навколо них, навколо або поблизу декоративних рослин, стовпів, парканів, настилів або інших дерев'яних елементів. Таке пряме внесення включає риття ям або траншей і (або) штикування (тобто, вдавлювання в ґрунт пристрою для внесення препарату) з подальшим поміщенням препарату для обробки ґрунту в відриту траншею. Цей відомий спосіб може призвести до пошкодження рослинності, порушення ландшафту і сильно змінити або знизити естетичну привабливість або цінність обробленої площі, поки не відновиться рослинність або не будуть висаджені нові рослини. Наприклад, при деякій звичайній протитермітній обробці, пряме поміщення терміциду в ґрунт навколо об'єктів включає риття траншеї шириною від 4 до 6 дюймів і глибиною 6 дюймів, в яку поміщається терміцид в обсязі 4 галонів на кожні 10 кв. футів добутку довжини траншеї на її глибину. Крім внесення препарату для обробки ґрунту в траншею, він також може розподілятися в землі за допомогою стрижневого інжекційного інструменту, який вдвигается в землю, або в верхню частину фундаменту будівлі. Для типового об'єкта з периметром 200 лінійних футів, час на підготовку, риття, інжекції і завершення введення препарату для обробки ґрунту складає щонайменше від 4 до 6 годин, в залежності від типу ґрунту і числа фахівців що проводять обробку (один або два). Іншим відомим способом обробки ґрунту є пряме введення інструменту в землю і подача туди пестицидів, добрив і препаратів для обробки ґрунту. Введення препаратів для обробки ґрунту під поверхню ґрунту використовувалося для зменшення змивання препарату. У звичайних пристроях для введення таких препаратів для обробки ґрунту використовуються голки або інші механічні пристрої для створення проходів в ґрунті, що дозволяють ввести в ґрунт препарат для обробки. Очевидним недоліком цих пристроїв є те, що вони залишають отвори в ґрунті, які можуть псувати вигляд або негативно впливати на ґрунт, наприклад, ущільнюючи її в області отворів, а також те, що для створення отворів використовується механічна сила. Раніше було описано використання струменів високого тиску в якості способу ефективної інжекції матеріалів під поверхню ґрунту, наприклад, в US 5370069 (Monroe), під назвою "Пристрій і спосіб аерації та (або) внесення твердих частинок в земну поверхню". У цих способах використовуються струмені текучого середовища високого тиску, наприклад, повітря або води, які захоплюють препарат для обробки ґрунту, який може бути розчиненим у текучому середовищі, або являти собою зернистий матеріал, переносимий текучим середовищем. Струмінь високого тиску може формувати дрібні отвори в поверхні, в які поміщається матеріал, або сприяти швидкому поглинанню матеріалу поверхнею, що викликає мінімальні порушення в ґрунті. Однією з переваг використання струменя під тиском є те, що не потрібно механічних зусиль для попереднього створення проходів для приміщення матеріалу для обробки ґрунту нижче поверхні ґрунту. Не потрібно якихось інших порушень ґрунту, наприклад, розміщення інструменту під поверхнею землі. У той час як пристрої, описані в патенті Monroe, мають ефективність для введення матеріалів для обробки ґрунту під її поверхню, вони призначені для розподілу цих матеріалів як на малій глибині під поверхнею, так і по великим відкритим поверхням, де розміри обладнання не мають значення. Ці відомі пристрої не придатні для інжекції препаратів для обробки ґрунту в ключові місця під будівлями і навколо будівель, декоративних насаджень, стовпів, парканів, настилів і інших дерев'яних елементів, де зазвичай використовувана обробка є обробкою проти зараження комахами. Відповідно, існує потреба в ручному інструменті для внесення під тиском терміциду чи іншого пестициду під поверхню землі поблизу об'єктів. Такий ручний інструмент дасть можливість оператору встановити інструмент в потрібному місці біля об'єкту, наприклад, будівлі, настилу, будь-якого елементу ландшафту, який може бути поблизу будинку і (або) настилу, навколо вуличних стовпів і навколо рослин. Інструмент може включати кілька 1 UA 106905 C2 5 10 15 20 25 30 35 40 45 50 55 60 форсунок для інжекції заздалегідь встановленої кількості пестициду при керованому тиску для його внесення на заздалегідь встановлену глибину. Сутність винаходу Згідно з однією особливістю, спосіб обробки ґрунту поблизу об'єкта в загальному включає установку інжекційного пристрою на першій ділянці інжекції, в основному прилеглому до об'єкта. Інжекційний пристрій приводиться в дію для інжекції пестициду в ґрунт на першій ділянці інжекції, без такого, що передує цьому порушення ґрунту на першій ділянці інжекції. Інжекційний пристрій пересувається на другу ділянку інжекції, щонайменше частково відрізняється від першої ділянки інжекції і в основному прилеглий до об'єкта. Інжекційний пристрій приводиться в дію для інжекції пестициду в ґрунт на другій ділянці інжекції, без такого, що передує цьому порушення ґрунту і на другій ділянці інжекції. Згідно з іншою особливістю, спосіб обробки ґрунту поблизу об'єкта в загальному включає установку базового блоку пристрою обробки в постійному місці по відношенню до об'єкта. Інструмент для внесення препарату пристрої обробки встановлюється на першій ділянці інжекції, в основному прилеглому до об'єкта. Інструмент для внесення препарату включає щонайменше одну форсунку. Базовий блок використовується для подачі на інструмент для внесення препарату під тиском рідкого препарату для обробки від джерела рідкого препарату для обробки. Інструмент для внесення препарату використовується для подачі під тиском рідкого препарату через щонайменше одну форсунку для інжекції в ґрунт на першій ділянці інжекції без такого, що передує цьому порушення ґрунту на першій ділянці інжекції. Інструмент для внесення препарату зсувається відносно базового блоку в положення на другій ділянці інжекції, щонайменше частково відрізняється від першої ділянки інжекції і в основному прилеглому до об'єкта. Інструмент для внесення препарату використовується для подачі під тиском додаткового рідкого препарату через щонайменше одну форсунку для інжекції в ґрунт на другій ділянці інжекції без такого, що передує цьому порушення ґрунту на другій ділянці інжекції. Згідно з ще однією особливістю, спосіб обробки ґрунту, прилеглої до об'єкта, в загальному включає розміщення інжекційного пристрою таким чином, що щонайменше одна форсунка високого тиску інжекційного пристрою примикає до ґрунту, в яку повинен інжектуватись пестицид. Розчин пестициду подається до щонайменше однією форсунці високого тиску. Розчин пестициду інжектується в ґрунт при пропущенні струменя розчину пестициду через щонайменше одну форсунку високого тиску і далі в ґрунт, без такого, що передує цьому порушення ґрунту. Згідно з ще однією особливістю, спосіб обробки ґрунту, прилеглого до об'єкта, в загальному включає розміщення інжекційного пристрою таким чином, що щонайменше одна форсунка високого тиску і щонайменше одна форсунка низького тиску інжекційного пристрою примикають до ґрунту. Розчин пестициду подається до щонайменше одній форсунці високого тиску і щонайменше одній форсунці низького тиску. Розчин пестициду інжектується в ґрунт при пропущенні струменя розчину пестициду через щонайменше одну форсунку високого тиску і в ґрунт, без такого, що передує цьому порушення ґрунту. Розчин пестициду наноситься на ґрунт при пропущенні струменя розчину пестициду через щонайменше одну форсунку низького тиску і на ґрунт. Згідно з ще однією особливістю, спосіб обробки ґрунту, прилеглого до об'єкта, в загальному включає розміщення інжекційного пристрою таким чином, що щонайменше одна форсунка високого тиску інжекційного пристрою примикає до ґрунту. Розчин пестициду подається до щонайменше одній форсунці високого тиску. Розчин пестициду інжектується в ґрунт при пропущенні струменя розчину пестициду через щонайменше одну форсунку високого тиску і в ґрунт, без такого, що передує цьому порушення ґрунту. На ґрунт наноситься маркуючий матеріал для позначення місця, де в ґрунт був інжектованих розчин пестициду. Згідно з ще однією особливістю, спосіб обробки ґрунту, прилеглого до об'єкта, в загальному включає розміщення інжекційного пристрою над першою ділянкою інжекції, в цілому прилеглою до об'єкта. Інжекційний пристрій використовується для інжекції пестициду на першій ділянці інжекції в напрямку, відмінному від вертикального напрямку вниз в ґрунт. Інжекція виконується без такого, що передує цьому порушення ґрунту на першій ділянці інжекції. Інжекційний пристрій переміщається на другу ділянку інжекції, щонайменше частково відрізняється від першої ділянки інжекції і в цілому прилягає до об'єкта. Інжекційний пристрій використовується для інжекції пестициду на другій ділянці інжекції в напрямку, відмінному від вертикального напрямку вниз в ґрунт. Інжекція виконується без такого, що передує цьому порушення ґрунту на другій ділянці інжекції. Згідно з ще однією особливістю, спосіб обробки ґрунту, прилеглого до об'єкта, в загальному включає установку базового блоку пристрою обробки в постійному місці по відношенню до 2 UA 106905 C2 5 10 15 20 25 30 35 40 45 50 55 об'єкта. Інструмент для внесення препарату пристрою обробки встановлюється на ділянці інжекції, в основному прилеглому до об'єкта. Інструмент для внесення препарату включає ємність з речовиною для обробки, змішувальний пристрій і щонайменше одну форсунку. Базовий блок використовується для подачі на інструмент для внесення препарату рідини під тиском. Рідина під тиском змішується з речовиною для обробки за допомогою змішувального пристрою для формування розчину препарату для обробки, що знаходиться під тиском. Інструмент для внесення препарату використовується для подачі під тиском розчину препарату для обробки крізь щонайменше одну форсунку для інжекції в ґрунт на ділянці інжекції без такого, що передує цьому порушення ґрунту на ділянці інжекції. Згідно з іншою особливістю, інжекційний пристрій для обробки ґрунту, прилеглого до об'єкта, в загальному містить рукоять і поєднану з нею головку колектора. Головка колектора має першу форсунку високого тиску, другу форсунку високого тиску і контактний елемент, в якому є щонайменше один отвір. Контактний елемент пристосований для встановлення його на поверхню землі під час роботи інжекційного пристрою. Перша форсунка високого тиску пристосована для викиду струменя пестициду що випускається через щонайменше один отвір в контактному елементі для інжекції пестициду в ґрунт. Струмінь, що випускається з другої форсунки високого тиску викидається в другому напрямку, під кутом відносно першого напряму струменя пестициду що випускається, що викидається з першої форсунки високого тиску. Пристрій подачі пестициду з'єднано для його подачі з першої та другої форсунками високого тиску. Згідно з ще однією особливістю, інжекційний пристрій для внесення пестициду на поверхню і під поверхню, загалом містить рукоять і поєднану з нею головку колектора. Головка колектора має щонайменше один впускний отвір і щонайменше один внутрішній прохід, з'єднаний з щонайменше одним впускним отвором. Форсунка високого тиску сполучена з щонайменше одним внутрішнім проходом в головці колектора і пристосована для викидання струменя пестициду що випускається для інжекції пестициду під поверхню. Форсунка низького тиску призначена для нанесення пестициду на поверхню. Згідно з ще однією особливістю, інжекційний пристрій для внесення пестициду під поверхню, загалом містить рукоять і поєднану з нею головку колектора. Головка колектора має щонайменше один впускний отвір і щонайменше один внутрішній прохід, з'єднаний з щонайменше одним впускним отвором. Форсунка високого тиску сполучена з щонайменше одним внутрішнім проходом в головці колектора і пристосована для викидання струменя пестициду що випускається для інжекції пестициду під поверхню, для визначення меж області інжекції. Форсунка пристосована для нанесення матеріалу що маркується на поверхню для позначення області інжекції, в яку інжектувався пестицид. Згідно з ще однією особливістю, інжекційний пристрій для обробки пестицидом ґрунту, прилеглого до об'єкта, в загальному містить першу групу форсунок високого тиску і другу групу форсунок високого тиску. Кожна форсунка високого тиску з першої групи пристосована для викидання струменя пестициду що випускається для інжекції пестициду в ґрунт. Випущені струменя з кожної форсунки високого тиску з першої групи викидаються в першому напрямку. Кожна з форсунок високого тиску з другої групи пристосовані для викиду струменя пестициду що випускається в ґрунт. Випущені струменя з кожної форсунки високого тиску з другої групи викидаються в другому напрямку, під кутом до першого напрямку струменя пестициду що випускається, що викидається з першої форсунки високого тиску. Згідно з іншою особливістю, інжекційний пристрій для обробки пестицидом ґрунту, прилеглого до об'єкта, в загальному містить першу групу форсунок високого тиску і другу групу форсунок високого тиску. Кожна форсунка високого тиску з першої групи пристосована для викидання випущеного струменя пестициду для інжекції пестициду в ґрунт. Випущені струмені з кожної форсунки високого тиску з першої групи в сукупності визначають зовнішню зону інжекції. Кожна з форсунок високого тиску другої групи пристосовані для викиду випущеного струменя в ґрунт. Випущені струменя з кожної форсунки високого тиску другої групи в сукупності визначають центральну зону інжекції. Центральна зона інжекції розташована всередині зовнішньої зони інжекції. Згідно з ще однією особливістю, інжекційний пристрій у загальному містить рукоять і встановлену на рукояті ємність для концентрату пестициду. На інжекційні пристрої встановлено змішувальний пристрій для змішування концентрату пестициду з рідиною-носієм для формування розчину пестициду. До рукояті прикріплена головка колектора. Головка колектора має щонайменше один впускний отвір і щонайменше один внутрішній прохід, з'єднаний з щонайменше одним впускним отвором. Форсунка з'єднана для передачі текучого середовища з 3 UA 106905 C2 5 10 15 20 25 30 35 40 45 50 55 60 щонайменше одним внутрішнім проходом в головці колектора і пристосована для інжекції розчину пестициду під поверхню. Короткий опис креслень Нижче винахід більш докладно розглянуто з посиланням на прикладені креслення, на яких: на фіг. 1 представлена схематична ілюстрація інжекційної системи високого тиску для інжекції терміциду в землю, відповідно до приватного варіанту здійснення, яка включає базовий блок і ручний інструмент для внесення препарату; на фіг. 2 представлений вид спереду, схематично ілюструючий ручний переносний інструмент для внесення препарату, показаний на фіг. 1, з частковим вирізом фрагментів; на фіг. 3 представлений вид збоку, схематично ілюструючий ручний переносний інструмент для внесення препарату, показаний на фіг. 2; на фіг. 4 представлена в перспективі схематична ілюстрація головки колектора витягнутої форми для використання з інструментом для внесення препарату; на фіг. 5 представлена в перспективі схематична ілюстрація головки колектора зігнутої форми для використання з інструментом для внесення препарату; на фіг. 6 представлена в перспективі схематична ілюстрація головки колектора, показаної на фіг. 2, форсунки низького тиску якій розташовані поруч з форсунками високого тиску; на фіг. 7 представлена в перспективі схематична ілюстрація головки колектора, показаної на фіг. 2, форсунки низького тиску якій розташовані концентрично з форсунками високого тиску; на фіг. 8 на вигляді знизу схематично ілюструється головка колектора, показана на фіг. 2, що має по периметру форсунки для нанесення маркуючих матеріалів; на фіг. 9 на вигляді збоку схематично ілюструється базовий блок, показаний на фіг. 1; на фіг. 10 на вигляді зверху в плані ілюструється інжекційний система високого тиску, показана на фіг. 1, використовувана для інжекції терміциду в ґрунт, прилеглий до об'єкта; на фіг. 11 представлена в перспективі схематична ілюстрація головки колектора, що має багатоканальні центральні форсунки; на фіг. 12 представлена в перспективі схематична ілюстрація головки колектора, що має чотири центральні форсунки; на фіг. 13 представлена в перспективі схематична ілюстрація іншого варіанту здійснення ручного інструменту для внесення препарату; на фіг. 14 представлена в перспективі схематична ілюстрація ручного інструменту для внесення препарату, показаного на фіг. 13, але з активізацією пускового вимикача інструменту; на фіг. 15 схематично зображено інжекційна система високого тиску для інжекції терміциду в землю, згідно з іншим приватним варіантом здійснення, що включає базовий блок і ручний інструмент для внесення препарату; на фіг. 16 представлений вид спереду, схематично ілюструючий ручний переносний інструмент для внесення препарату, показаний на фіг. 15, з частковим вирізом фрагментів; на фіг. 17 представлений вид збоку, схематично ілюструючий ручний переносний інструмент для внесення препарату, показаний на фіг. 16. Докладний опис здійснення винаходу Далі наводиться докладний опис інжекційної системи високого тиску для інжекції в землю пестициду, інсектициду або терміциду. Мається на увазі, що розкрита тут система може бути використана для внесення будь-якого відповідного пестициду, інсектициду або терміциду і може бути застосована для придушення або стримування розмноження шкідників різних типів. Наприклад, було б бажано пригнічувати і (або) стримувати поширення термітів, мурашок, тарганів, жуків, щипавок, лусківниці, цвіркунів, павуків, стоніг, багатоніжок, скорпіонів, деревних вошей, мокриць, мух, москітів, мошки, молі, °C, шершнів, бджіл та ін. У даному описі, термін "пестицид" належить до будь-якої речовини або суміші, призначеним для запобігання поширення, знищення, відлякування або зниження чисельності будь-яких шкідників, включаючи комах, тварин (наприклад, мишей і щурів), рослин (наприклад, бур'янів), грибків, мікроорганізмів (наприклад, бактерій і вірусів), нематод (наприклад, круглих черв'яків) і пріонів. Термін "інсектицид" в теперішньому описі використовується для позначення будь-якої речовини або суміші для запобігання поширення, знищення, відлякування або зниження чисельності комах. Термін "терміцид" використовується в даному описі для позначення будь-якої речовини або суміші, що представляють собою різновид інсектициду, для запобігання поширення, знищення, відлякування або зниження чисельності термітів. Незважаючи на те, що описувані тут способи і системи належать до внесення терміцидів під поверхню землі, вони також можуть бути використані для застосування пестицидів, інсектицидів та інших препаратів для обробки ґрунту. Описане тут використання терміцидів не припускає якогось обмеження винаходу, а призначене тільки для цілей ілюстрації. Описані тут способи і 4 UA 106905 C2 5 10 15 20 25 30 35 40 45 50 55 60 системи можуть бути використані для внесення під землю препарату будь-якого типу для обробки ґрунту (наприклад, пестицидів, добрив та інших матеріалів підготовки ґрунту, і препаратів для боротьби з комахами, включаючи інсектициди, що поміщаються по периметру об'єкта), і ні в якій мірі не обмежені тільки терміцидами. В описаних тут способах і системах використовується візок подачі терміцидного текучого середовища (базовий блок) і переносний ручний інструмент для внесення препарату, за допомогою якого забезпечується внесення чи інжекція терміциду в ґрунт під будівлями, декоративними рослинами, стовпами, парканами, настилами та іншими дерев'яними спорудами, і навколо них. У приватних варіантах здійснення виключається необхідність внесення терміцидів з використанням відомих технологій, включаючи риття ям і траншей і (або) штикування, які вимагають механічного порушення щонайменше поверхні землі або ґрунту. Ці відомі технології можуть пошкодити рослинність, порушити ландшафт і знизити естетичну привабливість і цінність оброблюваної області, поки не відновиться рослинність або не будуть висаджені нові рослини. Описувана тут система для внесення препарату включає інструмент для внесення препарату, що має Т-подібну рукоять зверху і вузол колектора в нижній частині інструменту. Тподібна рукоять має дві ручки з кожної сторони вертикальної стійки, що проходить між рукояттю і вузлом колектора. Ручки можуть мати гумові захвати, що сприяють утриманню інструменту в процесі внесення препарату і знижують навантаження на руки оператора. Вертикальна стійка інструменту складається з декількох частин, які дозволяють стійці стискатися при натисканні на рукоять, на зразок ходулів "ПВКГ". Стиснення стійки активізує електронний пусковий вимикач (інакше кажучи, "пускач"), який на час відкриває випускний клапан, наприклад, тарілчастий клапан. Коли оператор утримує вузол колектора (тобто, пластину) пристрою на землі, оператор використовує рукоять для створення спрямованого вниз тиску (приблизно, 15-20 фунтів) на стійку для активізації пускового вимикача, який, у свою чергу, викликає одиночну інжекції терміциду в землю. Оператор повинен зняти прикладена до стійки тиск для відключення вимикача, що призводить до повернення системи в початковий стан. У приватному варіанті здійснення, вимикач одноразово активізує випускний клапан на кожне стиснення стійки. Таким чином, на кожне стиснення стійки, випускний клапан відкривається один раз, і заздалегідь встановлену кількість терміциду випускається з інструменту. При звільненні стійки, вимикач інструменту встановлюється в початкове положення. Після цього може бути здійснене наступне внесення препарату, для чого знову стискається стійка. Інструмент для внесення препарату також включає кронштейн кріплення, яким вузол колектора прикріплюється до стійки. Цей кронштейн дозволяє повертатися робочої голівці, або вузлу колектора повертатися щонайменше навколо однієї осі. Завдяки цьому оператор може регулювати інструмент так, що вузол колектора розташований належним чином перед активізацією пускового вимикача. Вузол колектора включає впускний отвір, випускний клапан, кілька форсунок високого тиску, головку колектора і контактну пластину для захисту декількох форсунок високого тиску. Система також включає щонайменше один трубопровід для рідини високого тиску і електричні з'єднання між візком подачі препарату і ручним інструментом для внесення препарату. Система також включає колектор високого тиску і електронний контролер (інакше кажучи, що закриває пристрій клапана), який встановлює тривалість відрізка часу, протягом якого випускний клапан залишається відкритим під час кожної активізації електронного вимикача. У процесі роботи, дозовану кількість рідкого концентрату терміциду з контейнера, встановленого на візку подачі препарату, змішується з дозованою кількістю води і подається на інструмент для внесення препарату допомогою вбудованої нагнітальної системи. В іншому варіанті здійснення, розчин терміциду подається на інструмент для внесення препарату з бака або контейнера, без використання вбудованого нагнітального насоса або пристрою. У ще одному варіанті здійснення, концентрат терміциду може переноситися оператором і поміщатися в переносній ємності, сформованій і (або) розміщеній в ранці, наплічній сумці або на ремені, поясний сумці, набедреній сумці або іншому пристрої, відповідному для носіння ємності з пестицидом. В описаних тут способах і системах використовується високий тиск для інжекції терміциду в ґрунт під поверхню землі. Описана тут інжекційна система високого тиску відрізняється від щонайменше деяких відомих рідинних інжекційних систем, які вносять терміциди для обробки ґрунту, тим, що існуючі промислові стандартні рідинні терміцидні інжекційні системи інжектується рідини в землю під тиском від 25 до 35 фунт / кв. дюйм крізь єдине інжекційний отвір або наконечник. Система в описаному тут приватному варіанті здійснення інжектується в землю розчин терміциду під тиском в інтервалі приблизно від 50 до 10 000 фунт / кв. дюйм, а в 5 UA 106905 C2 5 10 15 20 25 30 35 40 45 50 55 60 іншому варіанті здійснення, приблизно від 1000 до 7500 фунт / кв. дюйм, а в ще одному варіанті здійснення, при тиску приблизно 4000 фунт / кв. дюйм. У процесі роботи, інструмент для внесення препарату встановлюється на необхідний тиск для внесення терміциду. Потім оператор поміщає вузол колектора і, зокрема, контактну пластину, що захищає інжекційні форсунки, в задану область внесення препарату. Задана область може прилягати до стіни або фундаменту об'єкта. Потім оператор натискає на рукоять інструменту для стиснення стійки інструменту. Це натиснення вниз приводить до зближення верхньої і нижньої частин стійки пристрою, що приводить до активізації електронного вимикача. Вимикач на короткий час відкриває випускний клапан, дозволяючи заданій кількості розчину терміциду вийти з інжекційних форсунок високого тиску в землю. Вимикач забезпечує видачу однієї порції (тобто, заданої кількості розчину терміциду) для проходження крізь форсунки. Вимикач встановлюється в початкове положення при знятті тиску на рукоять і поділі двох частин електронного вимикача. Далі оператор пристрою піднімає або зрушує ручний інструмент для внесення препарату уздовж стіни до наступної точки внесення препарату, і знову натискає на рукоять, повторюючи інжекції розчину терміциду в ґрунт. Оператор продовжує переміщати ручний інструмент для внесення препарату і інжектувати терміцид, поки не буде проведена інжекція по всій зоні внесення препарату. В одному приватному варіанті, необхідна зона внесення препарату являє собою периметр об'єкта так, що бар'єр з терміциду повністю оточує об'єкт і тим самим перешкоджає проходженню термітів крізь цей бар'єр до об'єкта. В альтернативному варіанті здійснення, електронний вимикач може бути розташований на Т-подібній рукояті інструменту або поблизу неї, де його може активізувати оператор, натиснувши пальцем кнопку або вимикач. В іншому варіанті здійснення, інструмент може включати пристрій що маркується, що наносить маркуючий матеріал, наприклад, піну, пил, порошок, фарбу або фарбувальний матеріал, який наносився б при внесенні терміциду. Маркувальний пристрій міг би наносити маркуючий матеріал на землю для позначення місця розташування контактної пластини при кожному внесенні препарату. Це дасть можливість оператору візуально визначити, де вже був внесений препарат і куди повинна бути переміщена пластина пристрою для гарантії того, що внесення терміциду по периметру об'єкта було зроблено без проміжків. Описаний тут інструмент для внесення препарату під високим тиском та способи його використання мають багато переваг у порівнянні з відомими системами. Наприклад, описаний тут інструмент може включати вбудований нагнітальний вузол, завдяки якому виключається необхідність змішування великих об'ємів розчину терміциду, і знижується небезпека, пов'язана з транспортуванням або проведенням різних операцій з великими обсягами розчинів терміциду на дорогах загального користування або приватних володіннях. Використання інжекційного інструменту високого тиску також виключає необхідність риття ям (тобто, створення траншей) перед внесенням розчину терміциду в землю. Цим знижується порушення ландшафту і (або) природної рослинності по периметру об'єкта, що піддається обробці. Інжекційний інструмент високого тиску також знижує або виключає необхідність вдавлення у ґрунт (штикування) пристрою для внесення препарату для введення розчину терміциду. Інструмент високого тиску також може бути запрограмований на видачу певного об'єму розчину терміциду на кожну форсунку, управління глибиною, на яку розчин проникає в ґрунт, за допомогою керування тиском внесення препарату. За допомогою управління обсягом і тиском, внесений обсяг терміциду може бути скорочений на 25-80 % від звичайної кількості внесеного рідкого терміциду, що дає економію витрат і знижує потребу у воді. Це особливо важливо в сухому кліматі або в посушливий період. Інструмент високого тиску також істотно скорочує час, необхідний для виконання терміцидної обробки навколо об'єкта. Ця економія часу може становити від 40 до 80 %. В результаті, менше витрачається часу на місці проведення робіт і, завдяки цьому, скорочується вартість робочої сили, що вимагається для підготовки ділянки робіт і внесення препарату. Крім цього, інструмент для внесення препарату, призначений для розміщення інжекційних форсунок в безпосередній близькості до землі при інжекції в неї терміциду, знижує ризик попадання під вплив препарату для оператора або когось ще в області внесення препарату. На фіг. 1 представлено схематичне зображення інжекційної системи 10 високого тиску для інжекції терміциду в землю, відповідно до приватним варіантом здійснення цього винаходу. Інжекційний система 10 включає ручний переносний інструмент 12 для внесення препарату (інакше кажучи, інжекційний пристрій) і візок 14 подачі текучого терміциду (інакше кажучи, базовий блок). Інструмент 12 для внесення препарату приєднаний до візка 14 трубопроводом 13, утворюючим прохід для текучого середовища (наприклад, шлангом), і має з візком щонайменше одне електричне з'єднання 15. Трубопровід 13 забезпечує проходження текучого 6 UA 106905 C2 5 10 15 20 25 30 35 40 45 50 55 60 середовища (наприклад, води і (або) розчину терміциду) від візка 14 до інструменту 12 для внесення препарату. Електричне з'єднання 15 використовується для передачі різних сигналів управління між інструментом 12 для внесення препарату і візком 14. На фіг. 2 схематично зображено ручний переносний інструмент 12 для внесення препарату на вигляді спереду, а на фіг. 3 інструмент 12 для внесення препарату схематично зображений на вигляді збоку. Ручний переносний інструмент 12 для внесення препарату включає рукоять 17 і головку 16 колектора, встановлену на рукояті. Рукоять 17 включає верхню частину 18 та нижню частину 19. Верхня частина 18 включає трубчасту секцію 20 і ручку 22, прикріплену до верхнього кінця 24 трубчастої секції 20. У підсумку, верхня частина 18 рукояті має в цілому Тподібну форму. Розмір нижньої частини 19 рукояті 17, що має трубчасту форму, обраний так, щоб вона вставлялася в трубчасту секцію 20 верхньої частини 18 рукояті. Коли нижня частина 19 рукояті 17 вставлена в трубчасту секцію 20 верхньої частини 18 рукояті, верхня частина може переміщатися щодо нижньої частини з першого, висунутого положення, в друге, стисле положення. Для підтискання верхньої частини 18 рукояті 17 в її перше, висунуте положення, використовується підтискаючий елемент, наприклад, пружина 26. Передбачається, однак, що може використовуватися будь-який відомий підтискаючий елемент 26. Для запобігання витягування або витягання іншим способом нижньої частини 19 рукояті 17 з верхньої частини 18 використовується фланець (не показаний) або інший належний фіксуючий пристрій, що гарантує, що нижня частина залишиться телескопічно з'єднаною з верхньою частиною. Нижній кінець 28 нижній частині 19 рукояті 17 прикріплений до кронштейна 30 кріплення у вигляді зверненої букви U. Головка 16 колектора шарнірно приєднана кожним своїм кінцем 32, 34 до кронштейна 30 кріплення за допомогою пари осей 36 шарніра. Головка 16 колектора має щонайменше один внутрішній прохід для розподілу терміциду по декількох форсунок 38 високого тиску, пов'язаним із внутрішнім проходом. Як показано на фіг. 3, головка 16 колектора включає два головних внутрішніх проходу 40, 42 і поперечний прохід 44, що з'єднує головні внутрішні проходи. Передбачається, що головка 16 колектора може мати будь-яку кількість форсунок 38 високого тиску. Наприклад, головка 16 колектора в приватному варіанті здійснення має матрицю з шести форсунок 38 високого тиску, віддалених один від одного на однакову відстань. В одному варіанті здійснення, кожна з форсунок 38 високого тиску має отвір з діаметром, рівним, приблизно, від 0,002 до 0,01 дюйма. На фіг. 2 показано, що контактна пластина 50 прикріплена до нижньої поверхні 52 головки 16 колектора для захисту форсунок 38 високого тиску. У показаному варіанті здійснення, контактна пластина 50 має кілька отворів 54, кожне з яких в цілому поєднане з відповідною однієї з декількох форсунок 38 високого тиску. В результаті, форсунки 38 високого тиску відокремлені від ґрунту контактною пластиною 50 і тому не мають прямого контакту з ґрунтом. Більш того, контактна пластина 50 екранує чи інакше затримує ґрунт, камені та (або) інші сторонні матеріали, які можуть "підкинуті" в процесі інжекції терміциду. Контактна пластина 50 має закруглені кромки, що полегшує зсув інструменту 12. Контактна пластина 50 може бути зроблена з будь-якого відповідного матеріалу, наприклад, металу і (або) пластика. Розмір і форма головки 16 колектора можуть вибиратися, виходячи з конкретних умов застосування інструменту 12. В одному варіанті здійснення, головка 16 колектора має форму з високим відношенням довжини до ширини, наприклад, коли форсунки 38 високого тиску розташовуються в ряд, як показано на фіг. 4. В іншому варіанті здійснення, головка 16 колектора має вигнуту форму, як показано на фіг. 5. Вигнута форма головки 16 колектора може бути пристосована для використання уздовж кругових кордонів, наприклад, навколо дерев. Передбачається, що головки 16 колектора можуть бути взаємозамінні. Іншими словами, оператор інструменту 12 може по необхідності замінювати головку 16 колектора. Також передбачається, що головка 16 колектора може бути замінена на інші засоби внесення препарату (наприклад, стрижневий інжекційний інструмент) для внесення порції терміциду при низьких тисках. Ці засоби внесення низького тиску можуть бути використані в областях, менш придатних для інжекції при високому тиску. Вага головки 16 колектора може вибиратися так, щоб маса головки 16 колектора допомагала утримувати інструмент 12 на місці під час випуску струмені з декількох форсунок 38 високого тиску, але при цьому не була надмірною для ручний установки і переміщення інструменту оператором. У цілому, чим менше маса головки 16 колектора, тим більше сила, яку оператор повинен прикладати до рукояті 17 для утримування інструменту 12 на місці під час випуску струменя терміциду з форсунок 38 високого тиску. Як показано на фіг. 2, випускний клапан 56 прикріплений до голівки 16 колектора і пов'язаний з внутрішніми проходами 40,42, 44 в головці колектора і з джерелом терміциду. Зокрема, один кінець випускного клапана 56 з'єднаний з впускним каналом 58 високого тиску, а 7 UA 106905 C2 5 10 15 20 25 30 35 40 45 50 55 60 інший кінець випускного клапана з'єднаний зі шлангом 13. Випускний клапан 56 може переміщатися між відкритим становищем і закритим становищем. Коли випускний клапан знаходиться в закритому положенні, терміцид не може протікати від джерела терміциду по шлангу 13 до внутрішніх проходах 40, 42, 44 в головці колектора через впускний канал 58 високого тиску. Коли випускний клапан 56 відкритий, розчин терміциду під високим тиском протікає від джерела терміциду по шлангу 13 у впускний канал 58. З впускного каналу 58, терміцид під тиском протікає у внутрішні проходи 40, 42, 44 головки 16 колектора та через форсунки 38 високого тиску, з яких терміцид інжектується в землю. В одному варіанті здійснення, терміцид подається під тиском приблизно від 25 до 10 000 фунт / кв. дюйм, в іншому варіанті здійснення, під тиском приблизно від 1000 до 7000 фунт / кв. дюйм, і в ще одному варіанті здійснення, приблизно під тиском 4000 фунт / кв. дюйм В одному кращому варіанті здійснення, випускний клапан 56 являє собою керований соленоїдом тарілчастий клапан, що забезпечує досить швидке перемикання і дозволяє відкривати і закривати випускний клапан 56 з потрібними тимчасовими параметрами для досягнення потрібної глибини проникнення в ґрунт, в залежності від використовуваного тиску і потрібного обсягу терміциду для конкретного застосування. Хоча можливо використовувати клапан з гідравлічним управлінням, масо-габаритні параметри такого клапана можуть обмежити область застосування ручного інструменту 12 для внесення препарату. В іншому відповідному варіанті здійснення, випускний клапан 56 головки 16 колектора може бути пов'язаний з кожною з форсунок 38 високого тиску так, що може забезпечуватися рівномірний розподіл текучого терміциду по декількох форсунок 38 високого тиску. Хоча вирівнювання викидів може бути здійснено в розумних межах просто належним вибором розмірів внутрішніх проходів 40, 42, 44, у разі потреби, і якщо будуть виправдані витрати, можуть бути використані кілька випускних клапанів 56 так, що розчин терміциду під тиском, що знаходиться в живильному шлангу, що постачають кожен з випускних клапанів 56, може забезпечити достатню кількість розчину терміциду для кожної з форсунок 38 високого тиску. Така конфігурація, однак, ускладнює систему 10, оскільки контролер повинен приводити в дію кілька випускних клапанів 56 в відповідь на єдину активізуючу команду, тобто, збільшується кількість з'єднань і потужність, що вимагається для керування клапанами, хоча вимоги до потужності можуть бути і знижені при використанні випускних клапанів 56 меншого розміру. Як показано на фіг. 2, пусковий вимикач 60 (інакше кажучи, "пускач") встановлений на нижній частини 19 рукояті 17, а штовхач 62 пускового вимикача встановлений на верхній частині 18. Пусковий вимикач 60, електрично з'єднаний з випускним клапаном 56, приводить в дію випускний клапан 56, коли штовхач 62 пускового вимикача входить в контакт з пусковим вимикачем 60. У представленому варіанті здійснення, і як показано на фіг. 3, штовхач 62 пускового вимикача знаходиться в контакті з пусковим вимикачем, коли верхня частина 18 рукояті 17 зрушена в друге, стисле положення. Таким чином, пусковий вимикач 60 може бути приведений в дію шляхом переміщення верхньої частини 18 рукояті 17 з його першого, витягнутого положення, в друге, стисле становище шляхом прикладання сили на верхню частину так, що він ковзає вниз щодо нижньої частини 19 рукояті, поки штовхач пускового вимикача не увійде в контакт з пусковим вимикачем 60. В іншому варіанті здійснення (не показаний) пусковий вимикач 60 може бути розташований на ручці 22 верхньої частини 18 рукояті 17, де він може бути приведений в дію пальцем оператора. Пусковий вимикач може являти собою механічний пристрій, яка перериває потік терміциду від випускного клапана 56 до форсунок 38 високого тиску, або може бути електричним вимикачем, що переривають електричний сигнал до випускного клапану 56, запобігаючи, тим самим, активізацію випускного клапана 56. Для інжекції терміциду в землю, оператор розташовує ручний переносний інструмент 12 для внесення препарату таким чином, щоб контактна пластина 50 стикалася з поверхнею землі. Оператор прикладає спрямовану вниз силу, складову 15-20 фунтів, до верхньої частини 18 рукояті 17 для зміщення верхньої частини 18 з її першого положення в її друге положення, і тим самим змушує штовхач 62 пускового вимикача, встановлений на верхній частині, входити в контакт з пусковим вимикачем 60, встановленим на нижній частині 19. Контакт штовхача 62 пускового вимикача і пускового вимикача 60 приводить в дію пусковий вимикач 60. В результаті, від пускового вимикача 60 направляється електронний сигнал в випускний клапан 56, що змушує його перейти з його закритого положення у відкрите положення на заздалегідь встановлений проміжок часу, забезпечуючи протікання терміциду до форсунок 38 високого тиску і далі з них для інжекції терміциду в землю. Потім оператор знімає тиск з рукояті 17, що призводить пусковий вимикач у вихідне положення. Зокрема, пружина 26 змушує верхню частину 18 рукояті 17 зрушитися в її верхнє, висунуте положення. Конфігурація показаного на 8 UA 106905 C2 5 10 15 20 25 30 35 40 45 50 55 60 кресленні пускового вимикача 60 забезпечує його одиничне спрацьовування при кожному стисканні рукояті 17, для запобігання повторного відкриття випускного клапана 56, поки рукоять 17 не буде встановлена в початкове положення. Глибина проникнення розчину терміциду в землю є функцією тиску, під яким розчин терміциду випускається з інструменту 12, та типу ґрунту, в яку інжектується терміцид. Наприклад, проникнення в твердий або ущільнений ґрунт, наприклад глину, утруднене і може зажадати більш високих тисків, ніж проникнення в м'яку піщаний ґрунт. Таким чином, при даному тиску проникнення терміциду в піщаний ґрунт може становити приблизно 12-14 дюймів, у той час як проникнення терміциду в піщанистий суглинок при тому ж тиску може складати приблизно 6-9 дюймів, а проникнення терміциду в глинистий ґрунт при тому ж тиску може становити приблизно від 2 до 5 дюймів. Як показано на фіг. 5, головка колектора може мати дугоподібну форму, форму півкола, або може бути вигнута під яким-небудь іншим кутом. Колектор, що має таку форму, добре би підходив для інжекції розчину пестициду навколо дерева, куща, стовпа, глейкої рослини, клубка коренів чи іншого елемента рослини або конструкції, де криволінійний або кутовий колектор дозволяє оператору пристрою внести пестицид в області, прилеглі до заданої точки обробки. На фіг. 6 і 7 показано, що головка 16 колектора може також включати кілька форсунок 66 низького тиску. У варіанті здійснення, показаному на фіг. 6, кожна з форсунок 66 низького тиску розміщена поблизу до однієї з декількох форсунок 38 високого тиску. В іншому варіанті здійснення, показаному на фіг. 7, кожна з форсунок 66 низького тиску розташована концентрично з однією з форсунок 38 високого тиску. Форсунки 66 низького тиску наносять розчин терміциду на поверхню землі, коли відкривається випускний клапан 68 низького тиску. Випускний клапан низького тиску працює так само, як і описаний раніше випускний клапан 65. Форсунки 66 низького тиску пристосовані для нанесення розчину терміциду на землю при тиску менше приблизно 35 фунт / кв. дюйм. Як показано на фіг. 8, ручний переносний інструмент 12 для внесення препарату може також включати кілька форсунок 70 (інакше кажучи, "дозатор") для нанесення матеріалу що маркується на поверхню землі для маркування області, куди інжектовано терміцид, і маркування положення головки 16 колектора під час кожного внесення препарату. Маркування положення головки 16 колектора дає можливість оператору візуально визначати, куди було внесено терміцид, і куди повинна бути пересунута далі головка колектора для досягнення рівномірного внесення терміциду по периметру конструкції. Крім того, нанесений маркуючий матеріал може також сприяти запобіганню внесенню надмірного і (або) недостатньої кількості терміциду. Може бути використаний будь-який підходящий маркуючий матеріал, наприклад піна, порошок, фарба або пігмент. У показаному варіанті здійснення, маркуючий матеріал завдано декількома форсунками 70, розташованими по периметру головки 16 колектора. Ємність 72, що містить маркуючий матеріал, може бути закріплена на інструменті 12 для внесення препарату, або розташовуватися на віддаленому пристрої, наприклад, візку 14, показаної на фіг. 1. Передбачається, що маркуючий матеріал може наноситися будь-яким підходящим нагнітальним пристроєм, що знаходиться в межах області домагань даного винаходу. Подача розчину терміциду може забезпечуватися візком 14 подачі препарату. В одному варіанті здійснення, візок 14 включає ємність 80 для води, насос 82 високого тиску для підвищення тиску розчину терміциду, ємність 84 для концентрату терміциду і змішувальний пристрій 86, який подає відповідну кількість концентрату терміциду для змішування з відповідною кількістю води для формування розчину терміциду. Також є впускний патрубок 81 для прийому води від зовнішнього джерела води (наприклад, стандартного крана комунального водопроводу). Передбачається, що або ємність 80 для води, абовпускний патрубок 81 для води можуть бути виключені. Візок 14 подачі препарату також включає бензиновий двигун 88 з генератором 90 для отримання електроенергії для роботи насоса 82 високого тиску і напруги живлення контролера 92, пов'язаного з інструментом 12. В іншому варіанті здійснення, електрична енергія може бути отримана від електричної розетки в місці проведення обробки. Передбачається, що візок 14 подачі препарату може бути такий, що встановлюється на транспортному засобі (наприклад, вантажівці, фургоні, всюдиході), на причепі, може бути саморушний, або може використовуватися комбінація, наприклад, візок 14 може доставлятися на місце роботи на причепі, але переміщатися по майданчику за допомогою власного двигуна. Також передбачається, що деякі з описаних тут різних компонентів системи 10, які показані розміщеними на візку 14, можуть бути встановлені на інструменті 12 для внесення препарату. Наприклад, передбачається, що ємність 84 з концентратом терміциду і змішувальний пристрій 86 можуть бути встановлені на інструменті 12 для внесення препарату, замість візка 14 подачі 9 UA 106905 C2 5 10 15 20 25 30 35 40 45 50 55 60 препарату. Також передбачається, що можна обійтися і без візка 14 подачі препарату. У такому варіанті здійснення, щонайменше ємність 84 для концентрату терміциду, змішувальний пристрій 86 і впускний патрубок 81 для води встановлюються на інструменті 12 для внесення препарату. Встановлений на візку 14 контролер 92 дає можливість оператору системи 10 за своїм вибором встановлювати тривалість імпульсу і рівень тиску для інжекції терміциду. Встановлювана в контролері програма 92 може дозволяти оператору вводити параметри, що відносяться до конкретної використовуваної голівки 16 колектора, наприклад, визначаючи число отворів і їх розміри, параметри при використанні даного розчину терміциду з тим, щоб потрібним чином дотримувалася дозування в змішувальному пристрої, або враховувалася кількість зроблених інжекцій та ін. Як показано на фіг. 10, система 10 може бути використана у відповідності з одним варіантом здійснення способу обробітку ґрунту, прилеглого до об'єкта, наприклад будинку 94. Наприклад, система 10 може бути використана для інжекції і (або) нанесення терміциду в (на) ґрунт по периметру будинку 94, створюючи тим самим бар'єр, що відлякує термітів від потрапляння в будинок і для зниження їх чисельності поблизу будинку. Згідно з одним способом, базовий блок 14 розміщується стаціонарно щодо будинку 94, а інструмент 12 розташовується над ділянкою, або більш точно, в контакті з ділянкою 96 інжекції, в цілому, прилеглою до будинку. Роботою інструменту 12 управляють так, як було описано вище, для інжекції терміциду в ґрунт на ділянці 96 інжекції без такого, що передує цьому порушення ґрунту. Потім інструмент 12 переміщається щодо візка 14 подачі препарату до іншого ділянці 96 інжекції, який щонайменше частково відрізняється від попередньої ділянки інжекції і в цілому прилягає до будинку 94. У показаному варіанті здійснення, ділянки 96 інжекції зазвичай розташовані, примикаючи один до одного. Інструмент 12 знову приводиться в дію для інжекції терміциду в ґрунт на цьому наступному ділянці інжекції без такого, що передує цьому порушення ґрунту. Як показано на фіг. 10, при переміщенні і роботі інструменту 12 по декількох дільницях 96 інжекції, прилеглих до об'єкта, дільниці інжекції в сукупності оточують по суті весь периметр будинку 94. На фіг. 10 показано кілька ділянок 96 інжекції, на яких була виконана інжекція терміциду (показані на кресленні суцільними лініями) і кілька ділянок інжекції, де передбачається інжекція терміциду (показані на кресленні пунктирними лініями). Зрозуміло, що терміцид також може бути нанесений на поверхню ґрунту на кожному або на деяких ділянках 96 інжекції. Також зрозуміло, що на ґрунт може бути завдано маркуючий матеріал, який показує ділянки, де була виконана інжекція терміциду в ґрунт. Також передбачається, що, при необхідності, візок 14 подачі препарату може бути переміщений на інше місце, оскільки ручний інструмент 12 використовується навколо по периметру будинку 94. На фіг. 11 представлений інший варіант здійснення головки 16 колектора, що включає чотири форсунки 38 високого тиску, розташовані прямокутною і, в більш бажаному варіанті, квадратною матрицею 100, в якій сусідні форсунки 38 розташовані в цілому на однаковій відстані один від одного. У показаному варіанті здійснення, кожна з форсунок високого тиску розташована по кутах квадратної матриці 100. Передбачається, що на голівці колектора 16 може бути сформовано більше однієї квадратної матриці форсунок 38 високого тиску. Наприклад, на фіг. 12 показаний варіант здійснення, в якому шість форсунок 38 високого тиску формують дві прилеглі сторонами квадратні матриці 100 (або одну прямокутну матрицю). Передбачається, що головка 16 може включати 4 + х еквідистантних форсунки високого тиску, створюючи 1 + (х / 2) прилеглі один у одного квадратні матриці 100, де х - парне ціле число, більше 0. Також передбачається, що конфігурація розташування форсунок 38 високого тиску може бути прямокутною, шестикутною, восьмикутною і т.п. Як показано на фіг. 11 і 12, багатоканальна форсунка 102 високого тиску може бути розташована в центрі кожної квадратної матриці 100. Кожна з показаних багатоканальних форсунок 102 включає чотири канали 104, спрямовані під кутом в бік кутів матриці 100. Кожна з форсунок 38 високого тиску орієнтована так, що випущений струмінь 106 терміциду з форсунки 38 по суті перпендикулярна нижній поверхні 52 головки 16 колектора. Коли головка 16 колектора розташована на землі, такий, що випускається струмінь 106 направлено по суті перпендикулярно поверхні землі, наприклад, вертикально, якщо поверхня землі в цілому горизонтальна. Кожен з каналів 104 багатоканальної форсунки 102 пристосований для додання такого напрямку випущеного з каналу струмені 108 терміциду, що вона перетинає випущений струмінь 106 терміциду з однією з форсунок 38 високого тиску. Перетин випущеного струменя 106 з однією з форсунок 38 високого тиску випущеного струменем 108 з одного з каналів 104 багатоканальної форсунки 102 високого тиску може відбуватися на глибині приблизно від 1 до 12 дюймів під поверхнею землі. Кут від вертикалі 110 випущеного струменя 108 з одного з каналів 104 багатоканальної форсунки 102 залежить від необхідної глибини перетину і відстані 10 UA 106905 C2 5 10 15 20 25 30 35 40 45 50 55 60 між форсунками. Перетин випущених струменів потенційно призводить до додавання частини інжектованих терміциду. Наприклад, коли форсунки 38 високого тиску розташовані на відстані 2 дюйми один від одного, кут від вертикалі 110 випущеного струменя 108 з каналу 104 становить приблизно 54 градуси для перетину на глибині один дюйм під поверхнею, і приблизно 9 градусів для перетину на відстані 6 дюймів під поверхнею, і приблизно 5 градусів для перетину на глибині 12 дюймів під поверхнею. Передбачається, що конфігурація каналів 104 багатоканальної форсунки 102 може бути такою, що випущені струмені терміциду, що викидаються з них, спрямовані в цілому вертикально, і що випущені струмені терміциду, що викидаються з деяких або всіх із кількох форсунок 38 високого тиску, можуть бути спрямовані не по вертикалі. В одному бажаному варіанті здійснення, терміцид викидається з форсунок 38 в цілому конічним вихідним струменем. Також передбачається, що канали 104 багатоканальної форсунки 102 і кілька форсунок 38 високого тиску можуть бути пристосовані викидати випущені струмені терміциду в напрямках, що відрізняються від вертикального. У кожному з цих варіантів здійснення, деякі або всі з декількох форсунок 38 високого тиску можуть бути пристосовані викидати випущені струмені, спрямовані у бік периферії контактної пластини (тобто, в бік від багатоканальної форсунки 102), завдяки чому збільшується площа покриття терміциду, і деякі або всі з декількох форсунок 38 високого тиску можуть бути пристосовані для викиду випущених струменів під кутом всередину і в бік багатоканальної форсунки 102, для перетину випущених струменів, що викидаються із каналів 104 багатоканальної форсунки. При використанні, головка 16 колектора поміщається на землю, і оператор активізує пусковий вимикач 60, відкриваючи тим самим випускний клапан 56, завдяки чому забезпечується проходження заздалегідь встановленої кількості терміциду до форсунок 38 високого тиску і кожному з каналів 104 багатоканальної форсунки 102 високого тиску, і далі з цих форсунок для інжекції терміциду в землю. Випущені струмені 106 терміциду з кожної з форсунок 38 високого тиску інжектуються в землю по суті вертикально. Випущені струмені 108 терміциду з каналів 104 інжектуються в землю під кутом до вертикалі 110, в результаті чого випущені струмені 108 з кожного з каналів 104 перетинають відповідні випущені струмені 106 з форсунок 38 високого тиску під поверхнею землі. Спрямовані під кутом струмені 108, випущені з каналів 104, забезпечують подачу терміциду в область інжекції більшого обсягу, ніж просто при використанні форсунок 38 високого тиску. Спрямовані під кутом струмені 108, випущені з каналів 104, інжектується терміцид в ґрунт в межах центральної зони інжекції області інжекції, яка розташована в межах зовнішньої зони інжекції, обумовленої терміцидами, інжектованих форсунками 38 високого тиску. Інжекція терміциду при високих тисках призводить до розтріскування ґрунту при проходженні крізь неї випущених струменів 106, 108 терміциду. В іншому варіанті здійснення, кожний з каналів 104 дещо зміщений так, що випущені з них струмені 108 терміциду не перетинаються точно з відповідними випускаються струменями 106 з форсунок 38 високого тиску. Як показано на фіг. 12, в іншому варіанті здійснення можуть бути використані чотири центральних форсунки 112 високого тиску замість багатоканальної форсунки 102. Чотири центральних форсунки 112 розташовані разом у центрі матриці 100 і кожна нахилена до свого кутку квадратної матриці. За аналогією з багатоканальними форсунками 102, описаними вище, центральні форсунки 112 пристосовані для створення випущених струменів 108, спрямованих так, щоб вони перетинали відповідні випущені струмені 106 з однією з форсунок 38 високого тиску. Перетин випущеного струменю 106 з однією з форсунок 38 високого тиску випущеного струменем 108 з однією з центральних форсунок 112 високого тиску може відбуватися на глибині приблизно від 1 до 12 дюймів під поверхнею ґрунту. Кут від вертикалі 110 випущеного струменя 108 центральної форсунки 112 вибирається, виходячи з необхідної глибини перетину і відстані між форсунками 38 високого тиску. Наприклад, якщо форсунки 38 високого тиску розташовані на відстані 2 дюйми один від одного, кут від вертикалі 110 випущеного струменя 108 з центральної форсунки 112 становить приблизно 54 градуси для перетину на глибині один дюйм під поверхнею, приблизно 9 градусів для перетину на глибині 6 дюймів під поверхнею, і приблизно 5 градусів для перетину на глибині 12 дюймів під поверхнею. На фіг. 13 схематично зображений інший варіант здійснення ручного переносного інструменту 212 для внесення препарату (інакше кажучи "інжекційний пристрій"), придатного для використання в інжекційній системі високого тиску для інжекції терміциду в землю, як це було описано вище. Відносний розмір інструмента 212 робить його підходящим для використання в обмеженому просторі (наприклад, якщо роботу доводиться виконувати на колінах), а також і на відкритих просторах (наприклад, газоні). Як показано на фіг. 13, інструмент 212 для внесення препарату включає рукоять 217 і головку 216 колектора, встановлену на 11 UA 106905 C2 5 10 15 20 25 30 35 40 45 50 55 60 рукояті. Головка 216 колектора, шарнірно закріплена на рукояті 217 парою осей 236 шарніра (одна з них видна на фіг. 13 і 14), по суті аналогічна голівці 16 колектора, показаної на фіг. 1-3. Тому головка 216, показана на фіг. 13 і 14, докладно описуватися не буде. Рукоять 217 інструмента 212, включає верхню частину 218 і нижню частину 219. У показаному варіанті здійснення, як верхня, так і нижня частини 218, 219 інструмента включають по суті U-подібні кронштейни. Верхня частина 218 рукояті 217 може переміщатися щодо нижньої частини 219 з першого, висунутого положення (фіг. 13), в друге, притиснуте положення (фіг. 14). Підтискаючий елемент, наприклад дві пружини 226, штовхають верхню частину 218 рукояті 217 у її верхнє, висунуте положення, відсуваючи від нижньої частини 219. У показаному варіанті здійснення, кожна з пружин 226 закріплена на рукояті болтом 223. Крім того, пара верхніх упорів 225 і пара нижніх упорів 227 встановлені на нижній частині 219 і проходять крізь проріз 229, виконаний у верхній частині 218, для обмеження інтервалу переміщення верхньої частини щодо нижньої частини. Один їх верхніх упорів 225 і один з нижніх упорів 227 показані на фіг. 13 і 14. Зрозуміло, що може бути використаний будь-який відомий підтискаючий елемент 226, який може бути встановлений на рукояті 217 будь-яким іншим відповідним способом. Також зрозуміло, що можуть бути використані й інші типи упорів для обмеження відносного переміщення верхньої і нижньої частин 218, 219 рукояті 217. Як показано на фіг. 13 і 14, пусковий вимикач 260 (інакше кажучи, "пускач") встановлений на нижній частині 219 рукояті 217. Пусковий вимикач 260 електрично з'єднаний з випускним клапаном 256 і приводить його в дію при активізації пускового вимикача. Як показано на фіг. 14, пусковий вимикач 260 активізується верхньою частиною 218 рукояті 217 при її натисканні рукою до входження в контакт з пусковим вимикачем. Іншими словами, пусковий вимикач 260 може бути активізований вручну переміщенням верхньої частини 218 рукояті 217 з її першого, висунутого положення, в її друге, притиснуте, положення, впливом сили на верхню частину так, щоб вона ковзала вниз відносно нижньої частини 219 рукояті, поки не буде активізований пусковий вимикач 260. Активізація пускового вимикача 260 викликає інжекції терміциду в землю крізь колектор 216. На фіг. 15-17 схематично зображена інжекційна система 310 високого тиску для інжекції терміциду (або іншого підходящого препарату) в землю, згідно з іншим приватним варіантом здійснення. Як показано на фіг. 15, інжекційна система 310 включає ручний переносний інструмент 312 для внесення препарату (інакше кажучи, "інжекційний пристрій") і візок 314 подачі препарату (інакше кажучи, "базовий блок"). Пристрій 312 для внесення препарату з'єднано з візком 314 за допомогою трубопроводу 313 (наприклад, шлангом), утворюючим прохід для рідини, і принаймні одне електричне з'єднання 315. Трубопровід 313 забезпечує проходження текучого середовища (наприклад, води і (або) розчину терміциду) від візка 314 до пристрою 312 для внесення препарату. Електричне з'єднання 315 використовується для передачі різних сигналів управління між пристроєм 312 для внесення препарату і візком 314. На фіг. 16 на вигляді спереду схематично зображено ручне переносний пристрій 312 для внесення препарату. Рукоять 317 включає верхню частину 318 і нижню частину 319. Верхня частина 318 включає трубчасту секцію 320 і ручку 322, прикріплену до верхнього кінця 324 трубчастої секції 320. Таким чином, верхня частина 318 рукояті 317 має, в цілому, Т-подібну форму. Нижня частина 319 рукояті 317 має також трубчасту конструкцію, а її розмір забезпечує її введення в трубчасту секцію 320 верхній частині 318 рукояті. Коли нижня частина 319 рукояті 317 вставлена в трубчасту секцію 320 верхній частині 318 рукояті, верхня частина може переміщатися щодо нижньої частини з першого, висунутого положення, в друге, стисле положення. Для підтискання верхній частині 318 рукояті 317 в її перше, висунуте положення, використовується підтискаючий елемент, наприклад, пружина 326. Передбачається, однак, що може використовуватися будь-який відомий підтискаючий елемент 326. Для запобігання витягування або витягання іншим способом нижній частині 319 рукояті 317 з верхньої частини 318 використовується фланець (не показаний) або інший належний фіксуючий пристрій, що гарантує, що нижня частина залишиться телескопічно з'єднаною з верхньою частиною. Нижній кінець 328 нижній частині 319 рукояті 317 прикріплений до кронштейна 330 кріплення у вигляді зверненої букви U. Головка 316 колектора шарнірно приєднана кожним своїм кінцем 332, 334 до кронштейна 330 кріплення за допомогою пари осей 336 шарніра. Передбачається, що для обмеження шарнірного переміщення рукояті 317 щодо колектора 316 можуть бути використані один або більше упорів (не показані). До кронштейна 330 кріплення прикріплений підп'ятник 331. У процесі використання інструменту 312, оператор може поміщати одну свою ногу на підп'ятник 331 для запобігання зрушування інструменту в процесі роботи. Головка 316 колектора має щонайменше один внутрішній прохід для розподілу терміциду по декількох форсунок 338 високого тиску, пов'язаним із внутрішнім проходом. Як показано на фіг. 12 UA 106905 C2 5 10 15 20 25 30 35 40 45 50 55 60 17, головка 316 колектора включає два головних внутрішніх проходу 340, 342 і поперечний прохід 344, що з'єднує головні внутрішні проходи. Передбачається, що головка 316 колектора може мати будь-яку кількість форсунок 338 високого тиску. Наприклад, голівка 316 колектора в приватному варіанті здійснення має матрицю з шести форсунок 338 високого тиску, віддалених один від одного на однакову відстань. В одному варіанті здійснення, кожна з форсунок 338 високого тиску має отвір з діаметром, рівним, приблизно, від 0,002 до 0,01 дюйма. На фіг. 16 показано, що контактна пластина 350 прикріплена до нижньої поверхні 352 голівки 316 колектора для захисту форсунок 338 високого тиску. У показаному варіанті здійснення, контактна пластина 350 має кілька отворів 354, кожне з яких в цілому поєднане з відповідною однієї з декількох форсунок 338 високого тиску. В результаті, форсунки 338 високого тиску відокремлені від ґрунту контактною пластиною 350 і тому не мають прямого контакту з ґрунтом. Більш того, контактна пластина 350 закриває чи інакше захищає від ґрунту, каменів і (або) інших сторонніх матеріалів, які можуть "підкинуті" в процесі інжекції терміциду. Як показано на фіг. 17, контактна пластина 350 має закруглені кромки, що полегшує зрушення (наприклад, волочіння) інструменту 312. Контактна пластина 350 може бути зроблена з будьякого відповідного матеріалу, наприклад, металу і (або) пластика. У даному варіанті здійснення, з трьох сторін контактної пластини 350 відходить назовні огорожа 398 від розкиду длядодаткового захисту або огородження від ґрунту, каменів і (або) інших сторонніх матеріалів, які можуть "підкинуті" в процесі інжекції терміциду. У показаному варіанті здійснення, з одного боку контактної пластини 350 огорожа 398 від розкиду відсутня, щоб полегшити установку контактної пластини і головки колектора 316 в безпосередній близькості до об'єктів і будовам. Потрібно розуміти, що огорожа 398 від розкиду може проходити по всьому периметру (тобто, з усіх чотирьох сторін) контактної пластини 350. В одному бажаному варіанті здійснення, огорожу 398 від розкиду виконано з трьох шматків підходящого гумового матеріалу, кожен з яких виступає назовні з відповідної сторони контактної пластини 350. Зрозуміло, однак, що огорожа 398 від розкиду може мати й іншу підходящу конфігурацію (наприклад, щетина, стрічки, відхиляючі пластини) і може бути зроблена з будьякого відповідного матеріалу. Як показано на фіг. 16, випускний клапан 356 прикріплений до голівки 316 колектора і пов'язаний з внутрішніми проходами 340, 342, 344 в голівці колектора і з джерелом терміциду. Випускний клапан 356 може переміщатися між відкритим становищем і закритим становищем. Коли випускний клапан знаходиться в закритому положенні, розчин терміциду не може протікати до внутрішніх проходах 340, 342, 344 в голівці колектора через впускний канал 358 високого тиску. Коли випускний клапан 356 відкритий, розчин терміциду під високим тиском протікає у впускний канал 358. З впускного каналу 358, розчин терміциду під тиском протікає у внутрішні проходи 340, 342, 344 голівки 316 колектора та через форсунки 338 високого тиску, з яких розчин терміциду інжектується в землю. В одному варіанті здійснення, розчин терміциду подається під тиском приблизно від 25 до 10 000 фунт / кв. дюйм, в іншому варіанті здійснення, під тиском приблизно від 1000 до 7000 фунт / кв. дюйм, і в ще одному варіанті здійснення, приблизно під тиском 4000 фунт / кв. дюйм. В одному бажаному варіанті здійснення, випускний клапан 356 являє собою керований соленоїдом тарілчастий клапан, що забезпечує досить швидке перемикання і дозволяє відкривати і закривати випускний клапан 356 з потрібними тимчасовими параметрами для досягнення потрібної глибини проникнення в ґрунт, в залежності від використовуваного тиску і потрібного об'єму розчину терміциду для конкретного застосування. Хоча можливо використовувати клапан з гідравлічним управлінням, масо-габаритні параметри такого клапана можуть обмежити область застосування ручного інструменту 312 для внесення препарату. Як показано на фіг. 16, пусковий вимикач 360 (інакше кажучи "пускач") встановлений на нижній частині 319 рукояті 317, а штовхач 362 пускового вимикача встановлений на верхній частині 318. Пусковий вимикач 360, електрично з'єднаний з випускним клапаном 356, приводить в дію випускний клапан 356, коли штовхач 362 пускового вимикача входить в контакт з пусковим вимикачем 360. У представленому варіанті здійснення, і як показано на фіг. 16, штовхач 362 пускового вимикача знаходиться в контакті з пусковим вимикачем, коли верхня частина 318 рукояті 317 зрушена в друге, стисле положення. Таким чином, пусковий вимикач 360 може бути приведений в дію шляхом переміщення верхньої частини 318 рукояті 317 з його першого, витягнутого положення, в друге, стисле становище шляхом прикладання сили на верхню частину так, що він ковзає вниз відносно нижньої частини 319 рукояті, поки штовхач пускового вимикача не увійде в контакт з пусковим вимикачем 360. В одному бажаному варіанті здійснення, на ручці 322 верхній частині 318 рукояті 317 може бути встановлений аварійний вимикач (не показаний), де він може бути активізований 13 UA 106905 C2 5 10 15 20 25 30 35 40 45 50 55 60 оператором для швидкого і простого відключення системи 310. Передбачається, що аварійний вимикач може бути розташований і на інших частинах інструмента 312, крім ручки 322 рукояті 317. Також передбачається, що аварійний вимикач може бути встановлений на візку 314 у доповнення або замість аварійного вимикача, розташованого на інструменті 312. У цьому варіанті здійснення, перша ємність 384 ' з концентратом терміциду і дозуючий пристрій 385 встановлені на рукояті 317 інструмента 312. Дозуючий пристрій 385 з'єднано з ємністю 384 ' з концентратом терміциду і пристосоване для подачі заздалегідь встановленої кількості (тобто, дози) концентрованого терміциду в підходяще першого змішувальний пристрій 386' при кожній активізації пускового вимикача 360. В одному відповідному варіанті здійснення, дозуючий пристрій 385 є перебудовуваним так, що заздалегідь встановлена кількість концентрованого терміциду регулюється. В іншому відповідному варіанті здійснення, дозуючий пристрій не перебудовується, тобто, кількість концентрованого терміциду, що подається в змішувальний пристрій 386 ' при кожній активізації пускового вимикача, не може бути змінено без заміни дозуючого пристрою. Один підходящий дозуючий пристрій 385 поставляється компанією SMC Corporation of America of Indianapolis, шт. Індіана, номер за каталогом NCMB075-0125. У представленому варіанті здійснення, змішувальний пристрій 386 ' встановлюється зверху голівки 316 колектора, але мається на увазі, що змішувальний пристрій може бути встановлено і по-іншому. Наприклад, змішувальний пристрій 386 ' може бути встановлено на нижній частині 319 ручки 317. На фіг. 16 показано, що на рукояті 317 також встановлено гідроакумулятор 387. Гідроакумулятор 387 пристосований для зберігання води під тиском, що надходить із візка 314, перед її подачею в змішувальний пристрій. Гідроакумулятор зводить до мінімуму ефект перепаду тиску між візком 314 і змішувальним пристроєм 386 '. Таким чином, гідроакумулятор 387 подає воду під тиском від візка 314 у змішувальний пристрій 386 ' при більш високому тиску, ніж якщо б вода під тиском надходила в змішувальний пристрій прямо з візка. У варіанті здійснення, показаному на фіг. 15, візок 314 включає ємність 380 для води, насос 382 високого тиску, другу ємність 384 для концентрату терміциду і другий змішувальний пристрій 386, яке може подавати потрібну кількість концентрату терміциду для змішування з відповідною кількістю води для формування розчину терміциду. Також є впускний патрубок 381 для прийому води від зовнішнього джерела води (наприклад, стандартного крана комунального водопроводу). Передбачається, що або ємність 380 для води, або впускний патрубок 381 для води можуть бути виключені. Візок 314 подачі препарату також включає бензиновий двигун 388 з генератором 390 для отримання електроенергії для роботи насосу 382 високого тиску і напруги живлення контролера 392, пов'язаного з системою 310. В іншому варіанті здійснення, електрична енергія може бути отримана від електричної розетки в місці проведення обробки. Для охолодження води, тиск якої збільшено насосом 382 високого тиску, використовується радіатор 191. У показаному варіанті здійснення, на візку 314 встановлений барабан 193 зі шлангом, використовуваний для намотування шланга 313, що проходить між візком 314 і інструментом 312 для внесення препарату. На рукояті 317 інструмента 312 мається обвідна трубка 389 для забезпечення випуску води під тиском до гідроакумулятора 387. Обвідна трубка 389 може бути використана для полегшення заливки перед пуском насоса 382 високого тиску і продувки шланга 313 з розчином терміциду. Контролер 392 дає можливість оператору системи 310 за своїм вибором встановлювати тривалість імпульсу і рівень тиску для інжекції терміциду. Встановлювана в контролері 392 програма може дозволити оператору вводити параметри, що відносяться до конкретної використовуваної голівки 316 колектора, наприклад, визначати число отворів і їх розміри, параметри при використанні даного розчину терміциду з тим, щоб потрібним чином дотримувалося дозування в змішувальному пристрої 386, або враховувалася кількість зроблених інжекцій та ін. Для інжекції терміциду в землю, оператор розташовує ручний переносний інструмент 312 для внесення препарату таким чином, щоб контактна пластина 350 стикалася з поверхнею землі. Оператор прикладає спрямовану вниз силу, що становить 15-20 фунтів, до верхньої частини 318 рукояті 317 для зміщення верхньої частини 318 із її першого положення в її друге положення, та тим самим змушує штовхач 362 пускового вимикача, встановлений на верхній частині, входить в контакт з пусковим вимикачем 360, встановленим на нижній частині 319. Контакт штовхача 362 пускового вимикача та пускового вимикача 360 приводить у дію пусковий вимикач 356. В результаті, від пускового вимикача 360 прямує електронний сигнал в випускний клапан 356, що змушує його перейти з його закритого положення у відкрите положення на заздалегідь встановлений проміжок часу. 14 UA 106905 C2 5 10 15 20 25 30 35 40 45 50 55 Крім того, переміщення верхньої частини 318 рукояті 317 щодо нижньої частини 319 призводить до того, що заздалегідь встановлена кількість концентрату терміциду подається дозуючим пристроєм 385 від першої ємності 384 ' з концентратом терміциду в змішувальний пристрій 386'. Відкриття випускного клапана 356 змушує гідроакумулятор 387 випустити щонайменше частину розташованої там під тиском води (або іншої підходящої рідини-носія) в змішувальний пристрій 386 '. Концентрат терміциду та вода під тиском змішуються усередині змішувального пристрою 386 ' для формування розчину терміциду. Потім розчин терміциду подається в головку 316 колектора, де він протікає в форсунки 338 високого тиску та далі з них інжектується в землю. Потім оператор перестає натискати на рукоять 317, ніж встановлює у вихідне положення пусковий вимикач 360, дозуючий пристрій 385 і гідроакумулятор 387. Зокрема, пружина 326 викликає зсув верхньої частини 318 рукояті 317 в її перше, висунуте положення. Показаний на кресленнях пусковий вимикач 360 пристосований тільки для одноразового спрацьовування при кожному стисканні рукояті 317, для запобігання повторного відкриття випускного клапана 356, поки не відбудеться встановлення у вихідне положення рукояті 317. Глибина проникнення розчину терміциду в землю є функцією тиску, під яким розчин терміциду викидається з інструменту 312, і типу ґрунту, в яку інжектується терміцид. В одному варіанті здійснення, глибина проникнення терміциду в землю може становити приблизно 12-16 дюймів. Друга ємність 384 для концентрату терміциду і другий змішувальний пристрій 386, які встановлені на візку 314, дають можливість використовувати візок для внесення препарату при низькому тиску. Внесення терміциду при низькому тиску може виконуватися з використанням описаного тут інструменту 312 для внесення препарату, або звичайною технологією штикування. Також передбачається, що друга ємність 384 для концентрату терміциду і другий змішувальний пристрій 386 можуть бути виключені. У даному описі для розкриття винаходу використовуються приклади, включаючи найбільш бажані способи, які також дозволяють фахівцеві здійснити винахід, включаючи виготовлення і використання будь-яких пристроїв і систем, і виконання будь-яких відповідних способів. Галузь домагань винаходу визначається формулою і може включати й інші приклади, які можуть уявити собі фахівці. Передбачається, що ці інші приклади охоплюються галуззю домагань формули, якщо вони мають ознаки, що не відрізняються від буквальних визначень формули, або якщо вони включають еквівалентні ознаки з несуттєвими відмінностями від буквальних визначень формули. ФОРМУЛА ВИНАХОДУ 1. Спосіб обробки ґрунту, прилеглого до об'єкта, при здійсненні якого: поміщають інжекційний пристрій на першій ділянці інжекції, в основному прилеглій до об'єкта; приводять в дію інжекційний пристрій для інжекції в ґрунт пестициду декількома дискретними струменями високого тиску на першій ділянці інжекції, при цьому приведенню в дію інжекційного пристрою не передує порушення ґрунту на цій першій ділянці інжекції, щонайменше один з дискретних струменів пестициду інжектується в цілому вертикально в ґрунт, і щонайменше один інший дискретний струмінь пестициду інжектується в ґрунт під кутом до вертикалі; переміщують інжекційний пристрій на другу ділянку інжекції, щонайменше частково відмінну від першої ділянки інжекції і в цілому прилеглу до об'єкта; приводять в дію інжекційний пристрій для інжекції в ґрунт пестициду декількома дискретними струменями високого тиску на другій ділянці інжекції, при цьому приведенню в дію інжекційного пристрою не передує порушення ґрунту на цій другій ділянці інжекції, щонайменше один з дискретних струменів пестициду інжектується в цілому вертикально в ґрунт, і щонайменше один інший дискретний струмінь пестициду інжектується в ґрунт під кутом до вертикалі. 2. Спосіб за п. 1, в якому при поміщенні інжекційного пристрою на першій ділянці інжекції розташовують інжекційний пристрій в контакті з поверхнею землі на першій ділянці інжекції, а при поміщенні інжекційного пристрою на другій ділянці інжекції розташовують інжекційний пристрій в контакті з поверхнею землі на другій ділянці інжекції. 3. Спосіб за п. 1, в якому додатково пересувають інжекційний пристрій по декількох додаткових ділянках інжекції, які щонайменше частково відрізняються одна від одної і прилеглих до об'єкту по щонайменше частини периметра об'єкта; і приводять в дію інжекційний пристрій на кожній додатковій ділянці інжекції для інжекції пестициду в ґрунт на кожній відповідній ділянці інжекції. 15 UA 106905 C2 5 10 15 20 25 30 35 40 45 50 55 4. Спосіб за п. 1, який є способом інсектицидної обробки, в якому при приведенні в дію інжекційного пристрою на першій і другій ділянках інжекції, приводять в дію інжекційний пристрій для інжекції інсектициду в ґрунт на, відповідно, першій і другій ділянках інжекції. 5. Спосіб за п. 1, в якому при приведенні в дію інжекційного пристрою на першій і другій ділянках інжекції, приводять в дію інжекційний пристрій для інжекції пестициду в цілому вертикально в ґрунт на, відповідно, першій і другій ділянках інжекції. 6. Спосіб за п. 1, в якому при приведенні в дію інжекційного пристрою на першій і другій ділянках інжекції, приводять в дію інжекційний пристрій для інжекції пестициду в ґрунт під кутом до вертикалі. 7. Спосіб за п. 1, в якому додатково наносять пестицид на поверхню землі на щонайменше одній, першій або другій ділянках інжекції. 8. Інжекційний пристрій для обробки ґрунту поблизу об'єкта, що містить: рукоять; головку колектора, приєднану до рукояті, що має першу форсунку високого тиску, другу форсунку високого тиску і контактний елемент, що має щонайменше один отвір, при цьому контактний елемент пристосований для встановлення на поверхню землі під час роботи інжекційного пристрою, перша форсунка високого тиску пристосована для викидання випущеного струменя пестициду через щонайменше один отвір в контактному елементі для інжекції пестициду в ґрунт, причому випущений струмінь з першої форсунки високого тиску викидається в першому напрямку, друга форсунка високого тиску пристосована для викидання випущеного струменя пестициду через щонайменше один отвір в контактному елементі для інжекції пестициду в ґрунт, причому випущений струмінь з другої форсунки високого тиску викидається в другому напрямку, що складає кут з першим напрямком випущеного струменя пестициду, що викидається з першої форсунки високого тиску; і пристрій подачі пестициду, поєднаний з першою і другою форсунками високого тиску. 9. Інжекційний пристрій за п. 8, в якому випущений струмінь з першої форсунки високого тиску направлено в цілому вертикально вниз. 10. Інжекційний пристрій за п. 8, в якому випущений струмінь з другої форсунки високого тиску направлено під кутом приблизно від 35 до 85 градусів до випущеного струменя з першої форсунки високого тиску. 11. Інжекційний пристрій за п. 8, в якому напрямки випущених струменів з першої і другої форсунок високого тиску задані так, що, коли струмені пестицидів, що випускаються, викидаються з першої і другої форсунок високого тиску, ці випущені струмені перетинаються всередині ґрунту. 12. Інжекційний пристрій за п. 11, в якому напрямки випущених струменів з першої і другої форсунок високого тиску задані так, що випущені струмені перетинаються один з одним на глибині приблизно від 2 до 12 дюймів від поверхні ґрунту, коли струмені пестицидів, що випускаються, викидаються з першої і другої форсунок високого тиску. 13. Інжекційний пристрій за п. 12, в якому напрямки випущених струменів з першої і другої форсунок високого тиску задані так, що випущені струмені перетинаються один з одним на глибині приблизно 6 дюймів від поверхні ґрунту, коли струмені пестицидів, що випускаються, викидаються з першої і другої форсунок високого тиску. 14. Інжекційний пристрій за п. 8, в якому головка колектора включає чотири перші форсунки високого тиску, рознесені один щодо одного. 15. Інжекційний пристрій за п. 14, в якому друга форсунка високого тиску головки колектора включає багатоканальну форсунку. 16. Інжекційний пристрій за п. 14, в якому друга форсунка високого тиску головки колектора включає щонайменше одну форсунку, що має один канал. 17. Інжекційний пристрій за п. 8, в якому пристрій подачі пестициду розміщено на базовому блоці, який з'єднаний з головкою колектора гнучким трубопроводом для подачі текучого середовища. 18. Інжекційний пристрій за п. 17, в якому базовий блок може переміщатися незалежно від рукояті і колектора. 19. Інжекційний пристрій за п. 18, в якому пристрій подачі пестициду включає пристрій подачі інсектициду. 20. Інжекційний пристрій за п. 19, в якому пристрій подачі інсектициду включає пристрій подачі терміциду. 16 UA 106905 C2 17 UA 106905 C2 18 UA 106905 C2 19 UA 106905 C2 20 UA 106905 C2 21 UA 106905 C2 22 UA 106905 C2 23 UA 106905 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 24
ДивитисяДодаткова інформація
Назва патенту англійськоюInjection apparatus for injecting pesticide and method of injecting pesticide in soil adjacent structures
Автори англійськоюCink, James, H., Warriner, Richard, A.
Автори російськоюСинк Джеймс Х., Уорринер Ричард А.
МПК / Мітки
МПК: A01M 17/00, A01C 23/02, A01M 21/00
Мітки: пристрій, інжекційний, інжекції, об'єктів, прилягаючий, пестициду, ґрунт, спосіб
