Повторно запечатувана упаковка для харчових продуктів та спосіб її виготовлення

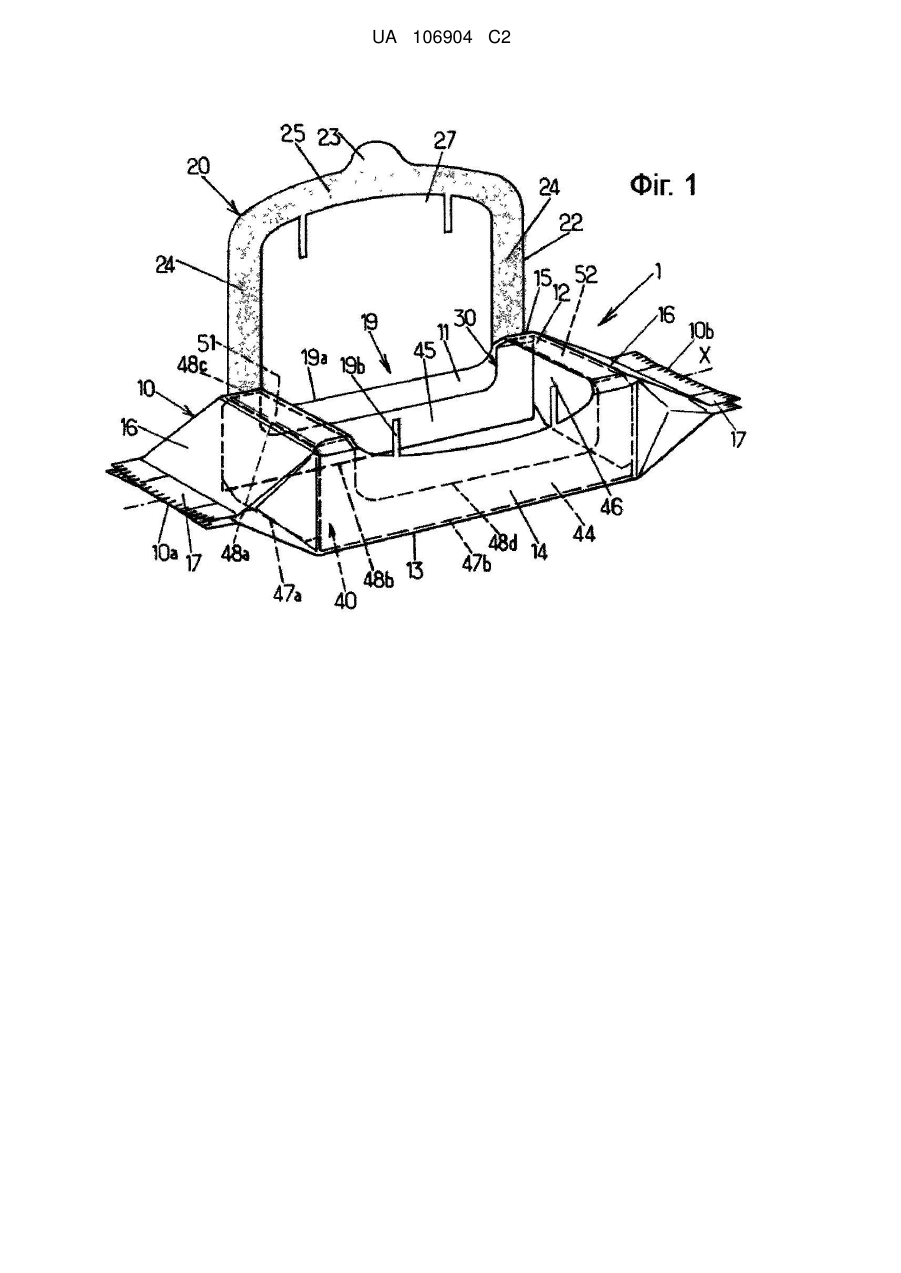

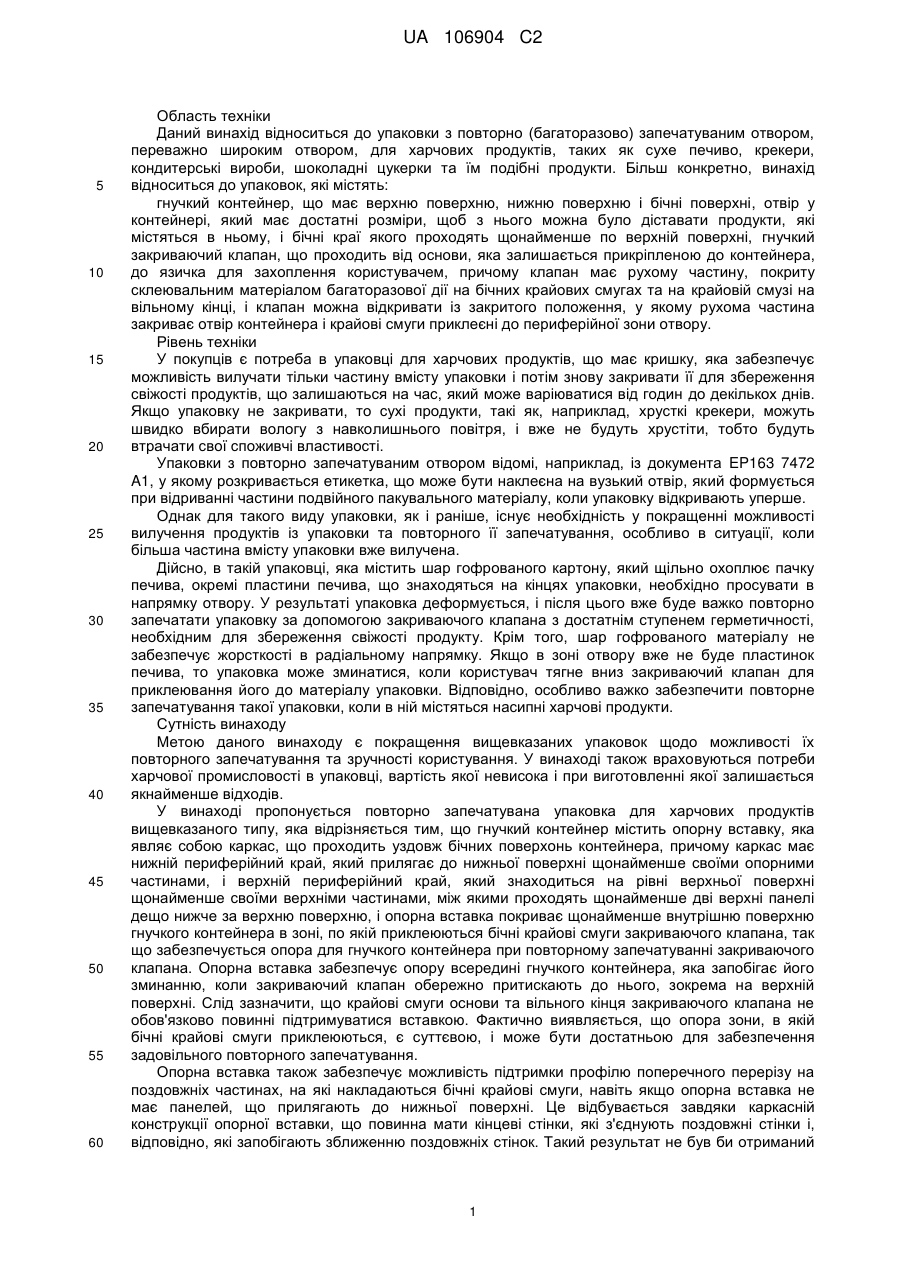

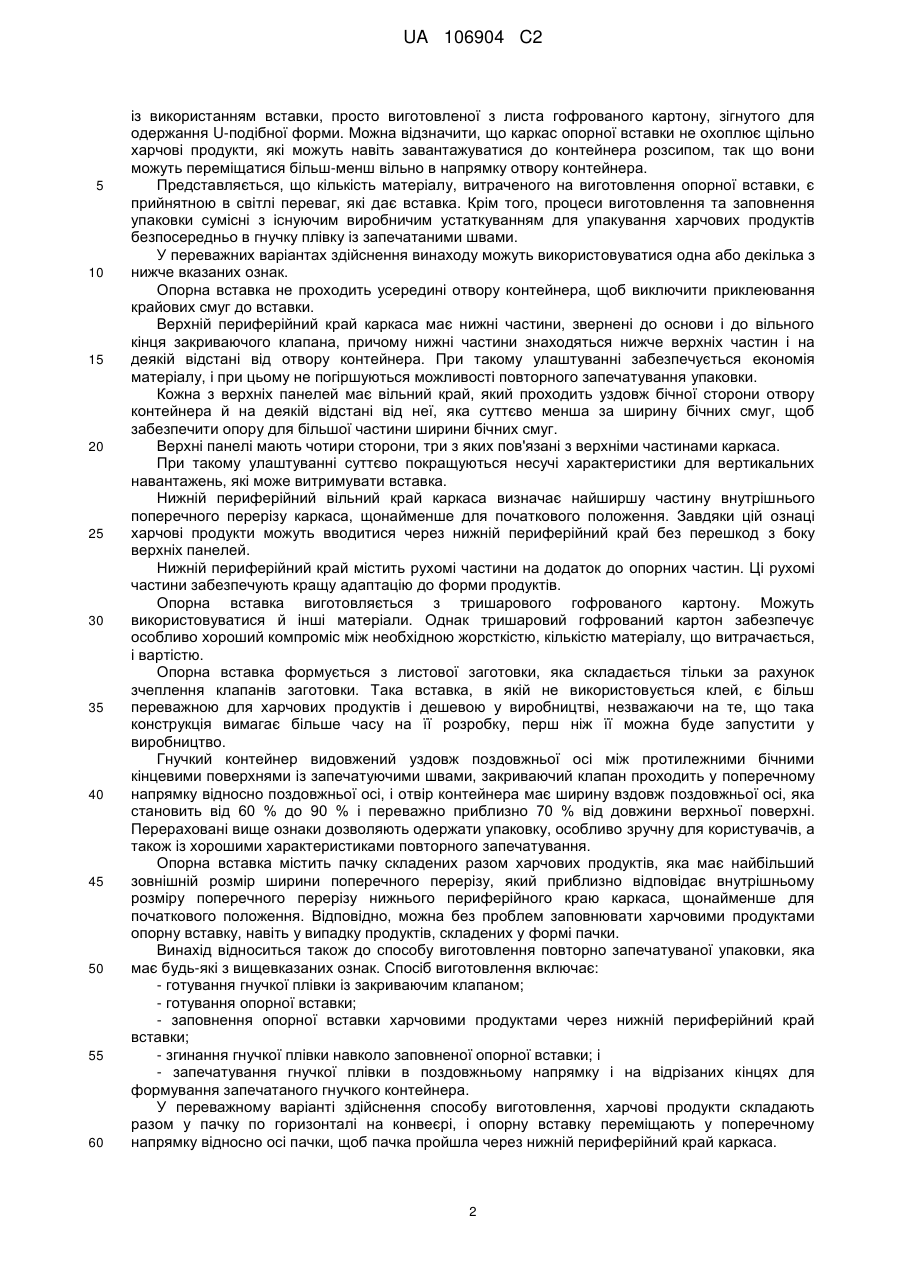

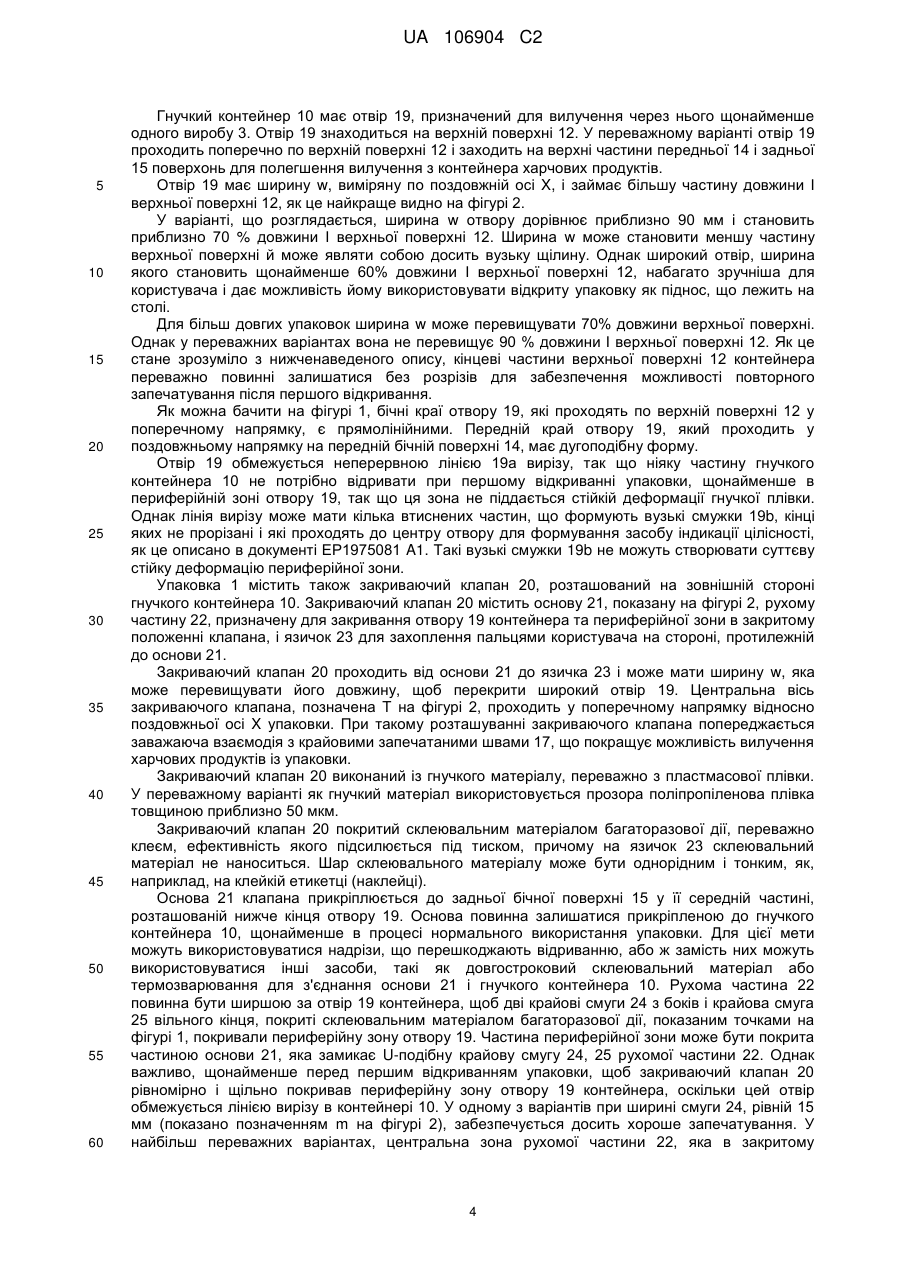

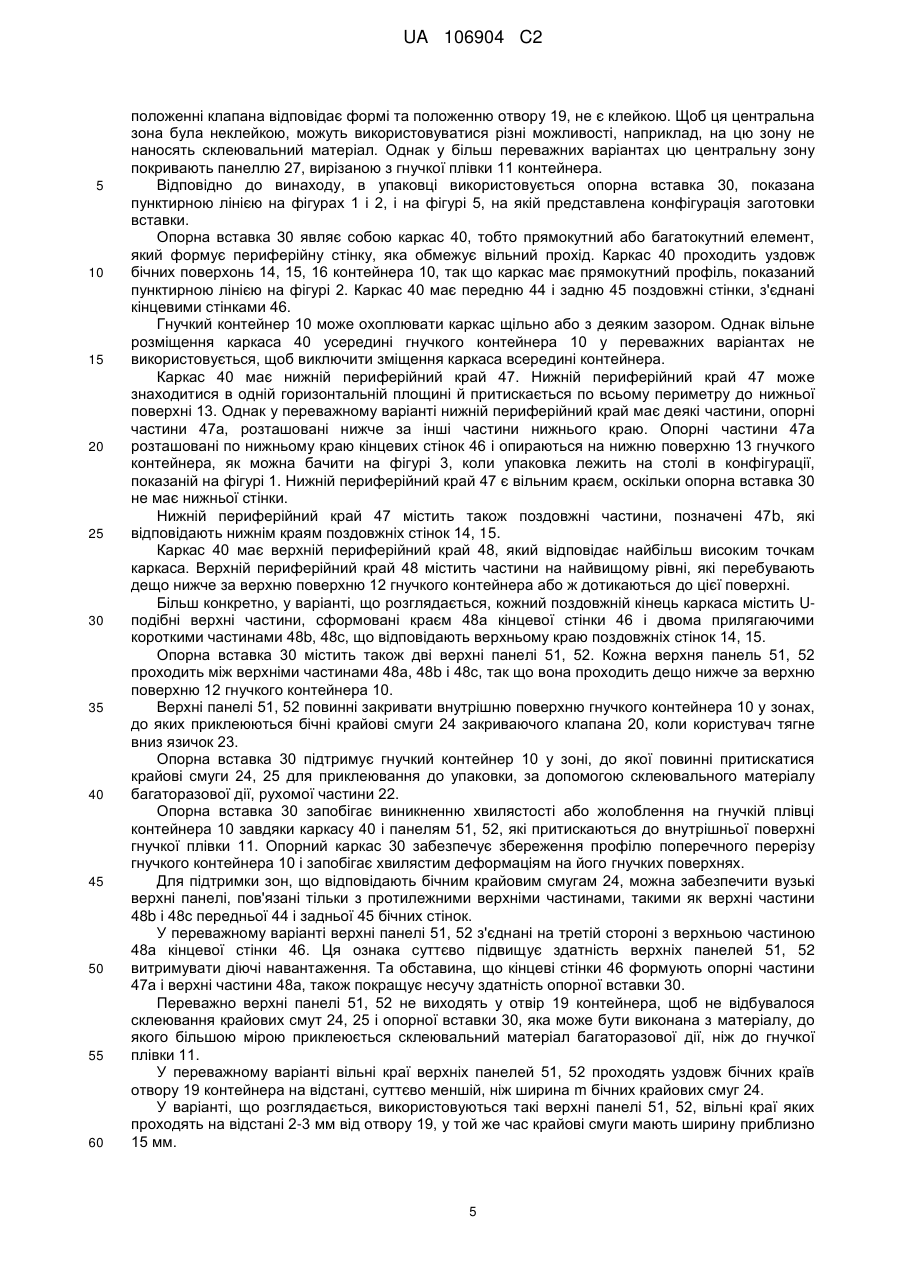

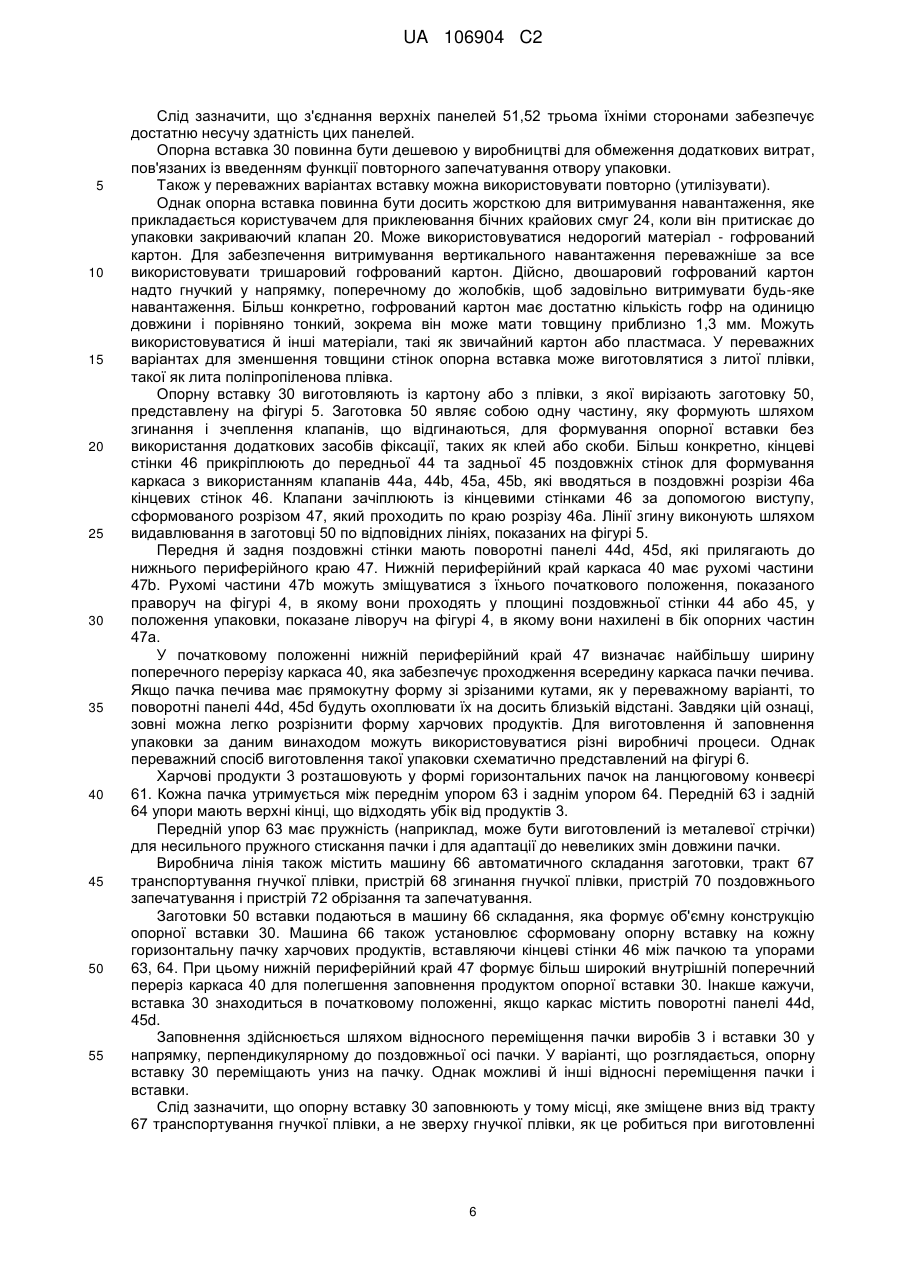

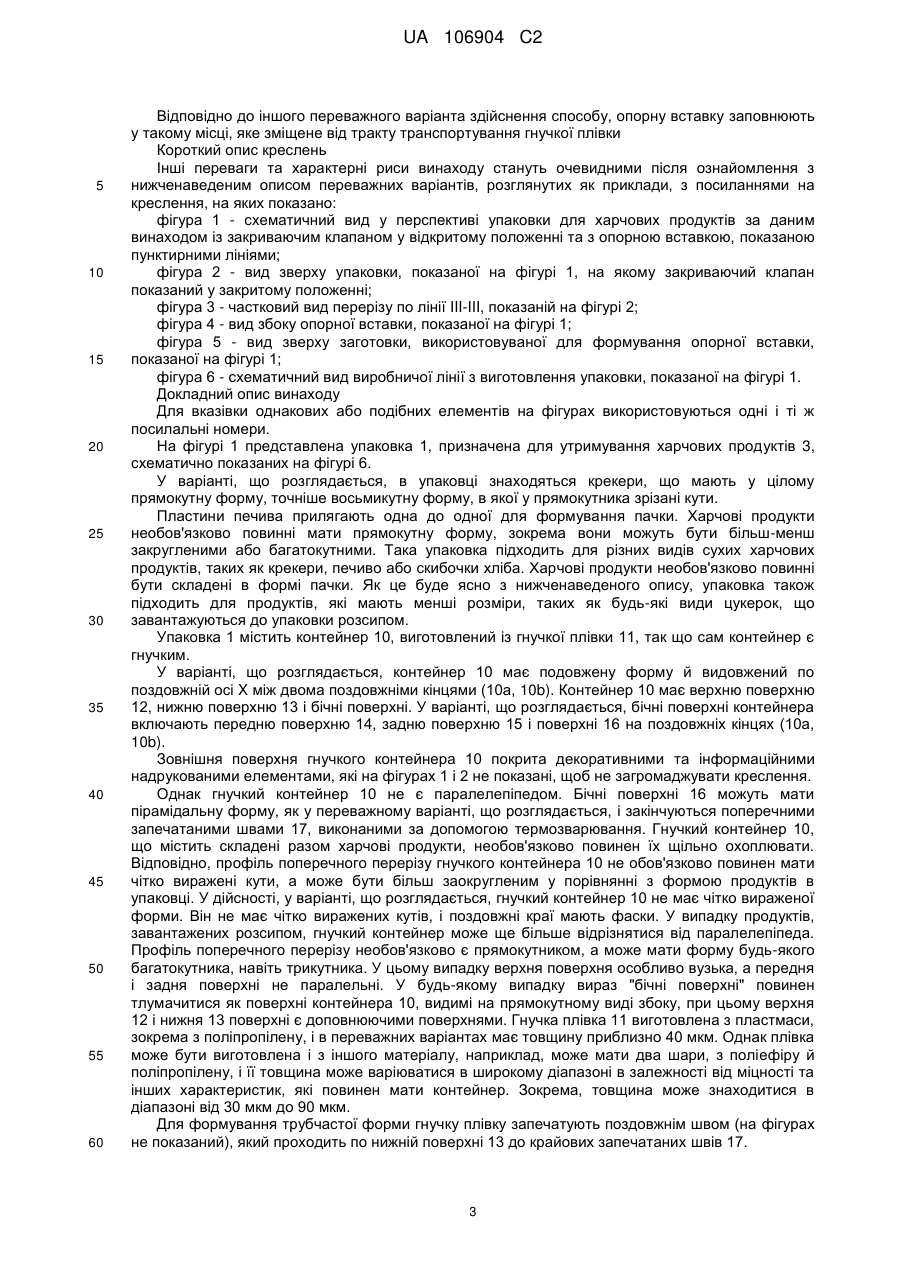

Реферат: Повторно запечатувана упаковка для харчових продуктів, яка містить: гнучкий контейнер (10), що має верхню поверхню, нижню поверхню і бічні поверхні (12, 13, 14, 15, 16); отвір (19) контейнера з бічними краями, які проходять по верхній поверхні; гнучкий закриваючий клапан (20), покритий склеювальним матеріалом багаторазової дії на бічних крайових смугах (24), які можна відклеювати, коли клапан знаходиться в закритому положенні, в якому вони приклеєні навколо отвору. Контейнер містить опорну вставку (30), яка являє собою каркас (40), який проходить уздовж бічних поверхонь, причому каркас має нижній периферійний край (47), що прилягає до нижньої поверхні щонайменше своїми опорними частинами (47а), і верхній периферійний край (48), що знаходиться на рівні верхньої поверхні щонайменше своїми верхніми частинами (48), між якими проходять дві верхні панелі (51, 52). Вставка покриває внутрішню поверхню контейнера в зоні, до якої приклеюються бічні крайові смуги, для забезпечення опори при повторному запечатуванні упаковки. У заявці також розкритий спосіб виготовлення упаковки. UA 106904 C2 (12) UA 106904 C2 UA 106904 C2 5 10 15 20 25 30 35 40 45 50 55 60 Область техніки Даний винахід відноситься до упаковки з повторно (багаторазово) запечатуваним отвором, переважно широким отвором, для харчових продуктів, таких як сухе печиво, крекери, кондитерські вироби, шоколадні цукерки та їм подібні продукти. Більш конкретно, винахід відноситься до упаковок, які містять: гнучкий контейнер, що має верхню поверхню, нижню поверхню і бічні поверхні, отвір у контейнері, який має достатні розміри, щоб з нього можна було діставати продукти, які містяться в ньому, і бічні краї якого проходять щонайменше по верхній поверхні, гнучкий закриваючий клапан, що проходить від основи, яка залишається прикріпленою до контейнера, до язичка для захоплення користувачем, причому клапан має рухому частину, покриту склеювальним матеріалом багаторазової дії на бічних крайових смугах та на крайовій смузі на вільному кінці, і клапан можна відкривати із закритого положення, у якому рухома частина закриває отвір контейнера і крайові смуги приклеєні до периферійної зони отвору. Рівень техніки У покупців є потреба в упаковці для харчових продуктів, що має кришку, яка забезпечує можливість вилучати тільки частину вмісту упаковки і потім знову закривати її для збереження свіжості продуктів, що залишаються на час, який може варіюватися від годин до декількох днів. Якщо упаковку не закривати, то сухі продукти, такі як, наприклад, хрусткі крекери, можуть швидко вбирати вологу з навколишнього повітря, і вже не будуть хрустіти, тобто будуть втрачати свої споживчі властивості. Упаковки з повторно запечатуваним отвором відомі, наприклад, із документа EP163 7472 A1, у якому розкривається етикетка, що може бути наклеєна на вузький отвір, який формується при відриванні частини подвійного пакувального матеріалу, коли упаковку відкривають уперше. Однак для такого виду упаковки, як і раніше, існує необхідність у покращенні можливості вилучення продуктів із упаковки та повторного її запечатування, особливо в ситуації, коли більша частина вмісту упаковки вже вилучена. Дійсно, в такій упаковці, яка містить шар гофрованого картону, який щільно охоплює пачку печива, окремі пластини печива, що знаходяться на кінцях упаковки, необхідно просувати в напрямку отвору. У результаті упаковка деформується, і після цього вже буде важко повторно запечатати упаковку за допомогою закриваючого клапана з достатнім ступенем герметичності, необхідним для збереження свіжості продукту. Крім того, шар гофрованого матеріалу не забезпечує жорсткості в радіальному напрямку. Якщо в зоні отвору вже не буде пластинок печива, то упаковка може зминатися, коли користувач тягне вниз закриваючий клапан для приклеювання його до матеріалу упаковки. Відповідно, особливо важко забезпечити повторне запечатування такої упаковки, коли в ній містяться насипні харчові продукти. Сутність винаходу Метою даного винаходу є покращення вищевказаних упаковок щодо можливості їх повторного запечатування та зручності користування. У винаході також враховуються потреби харчової промисловості в упаковці, вартість якої невисока і при виготовленні якої залишається якнайменше відходів. У винаході пропонується повторно запечатувана упаковка для харчових продуктів вищевказаного типу, яка відрізняється тим, що гнучкий контейнер містить опорну вставку, яка являє собою каркас, що проходить уздовж бічних поверхонь контейнера, причому каркас має нижній периферійний край, який прилягає до нижньої поверхні щонайменше своїми опорними частинами, і верхній периферійний край, який знаходиться на рівні верхньої поверхні щонайменше своїми верхніми частинами, між якими проходять щонайменше дві верхні панелі дещо нижче за верхню поверхню, і опорна вставка покриває щонайменше внутрішню поверхню гнучкого контейнера в зоні, по якій приклеюються бічні крайові смуги закриваючого клапана, так що забезпечується опора для гнучкого контейнера при повторному запечатуванні закриваючого клапана. Опорна вставка забезпечує опору всередині гнучкого контейнера, яка запобігає його зминанню, коли закриваючий клапан обережно притискають до нього, зокрема на верхній поверхні. Слід зазначити, що крайові смуги основи та вільного кінця закриваючого клапана не обов'язково повинні підтримуватися вставкою. Фактично виявляється, що опора зони, в якій бічні крайові смуги приклеюються, є суттєвою, і може бути достатньою для забезпечення задовільного повторного запечатування. Опорна вставка також забезпечує можливість підтримки профілю поперечного перерізу на поздовжніх частинах, на які накладаються бічні крайові смуги, навіть якщо опорна вставка не має панелей, що прилягають до нижньої поверхні. Це відбувається завдяки каркасній конструкції опорної вставки, що повинна мати кінцеві стінки, які з'єднують поздовжні стінки і, відповідно, які запобігають зближенню поздовжніх стінок. Такий результат не був би отриманий 1 UA 106904 C2 5 10 15 20 25 30 35 40 45 50 55 60 із використанням вставки, просто виготовленої з листа гофрованого картону, зігнутого для одержання U-подібної форми. Можна відзначити, що каркас опорної вставки не охоплює щільно харчові продукти, які можуть навіть завантажуватися до контейнера розсипом, так що вони можуть переміщатися більш-менш вільно в напрямку отвору контейнера. Представляється, що кількість матеріалу, витраченого на виготовлення опорної вставки, є прийнятною в світлі переваг, які дає вставка. Крім того, процеси виготовлення та заповнення упаковки сумісні з існуючим виробничим устаткуванням для упакування харчових продуктів безпосередньо в гнучку плівку із запечатаними швами. У переважних варіантах здійснення винаходу можуть використовуватися одна або декілька з нижче вказаних ознак. Опорна вставка не проходить усередині отвору контейнера, щоб виключити приклеювання крайових смуг до вставки. Верхній периферійний край каркаса має нижні частини, звернені до основи і до вільного кінця закриваючого клапана, причому нижні частини знаходяться нижче верхніх частин і на деякій відстані від отвору контейнера. При такому улаштуванні забезпечується економія матеріалу, і при цьому не погіршуються можливості повторного запечатування упаковки. Кожна з верхніх панелей має вільний край, який проходить уздовж бічної сторони отвору контейнера й на деякій відстані від неї, яка суттєво менша за ширину бічних смуг, щоб забезпечити опору для більшої частини ширини бічних смуг. Верхні панелі мають чотири сторони, три з яких пов'язані з верхніми частинами каркаса. При такому улаштуванні суттєво покращуються несучі характеристики для вертикальних навантажень, які може витримувати вставка. Нижній периферійний вільний край каркаса визначає найширшу частину внутрішнього поперечного перерізу каркаса, щонайменше для початкового положення. Завдяки цій ознаці харчові продукти можуть вводитися через нижній периферійний край без перешкод з боку верхніх панелей. Нижній периферійний край містить рухомі частини на додаток до опорних частин. Ці рухомі частини забезпечують кращу адаптацію до форми продуктів. Опорна вставка виготовляється з тришарового гофрованого картону. Можуть використовуватися й інші матеріали. Однак тришаровий гофрований картон забезпечує особливо хороший компроміс між необхідною жорсткістю, кількістю матеріалу, що витрачається, і вартістю. Опорна вставка формується з листової заготовки, яка складається тільки за рахунок зчеплення клапанів заготовки. Така вставка, в якій не використовується клей, є більш переважною для харчових продуктів і дешевою у виробництві, незважаючи на те, що така конструкція вимагає більше часу на її розробку, перш ніж її можна буде запустити у виробництво. Гнучкий контейнер видовжений уздовж поздовжньої осі між протилежними бічними кінцевими поверхнями із запечатуючими швами, закриваючий клапан проходить у поперечному напрямку відносно поздовжньої осі, і отвір контейнера має ширину вздовж поздовжньої осі, яка становить від 60 % до 90 % і переважно приблизно 70 % від довжини верхньої поверхні. Перераховані вище ознаки дозволяють одержати упаковку, особливо зручну для користувачів, а також із хорошими характеристиками повторного запечатування. Опорна вставка містить пачку складених разом харчових продуктів, яка має найбільший зовнішній розмір ширини поперечного перерізу, який приблизно відповідає внутрішньому розміру поперечного перерізу нижнього периферійного краю каркаса, щонайменше для початкового положення. Відповідно, можна без проблем заповнювати харчовими продуктами опорну вставку, навіть у випадку продуктів, складених у формі пачки. Винахід відноситься також до способу виготовлення повторно запечатуваної упаковки, яка має будь-які з вищевказаних ознак. Спосіб виготовлення включає: - готування гнучкої плівки із закриваючим клапаном; - готування опорної вставки; - заповнення опорної вставки харчовими продуктами через нижній периферійний край вставки; - згинання гнучкої плівки навколо заповненої опорної вставки; і - запечатування гнучкої плівки в поздовжньому напрямку і на відрізаних кінцях для формування запечатаного гнучкого контейнера. У переважному варіанті здійснення способу виготовлення, харчові продукти складають разом у пачку по горизонталі на конвеєрі, і опорну вставку переміщають у поперечному напрямку відносно осі пачки, щоб пачка пройшла через нижній периферійний край каркаса. 2 UA 106904 C2 5 10 15 20 25 30 35 40 45 50 55 60 Відповідно до іншого переважного варіанта здійснення способу, опорну вставку заповнюють у такому місці, яке зміщене від тракту транспортування гнучкої плівки Короткий опис креслень Інші переваги та характерні риси винаходу стануть очевидними після ознайомлення з нижченаведеним описом переважних варіантів, розглянутих як приклади, з посиланнями на креслення, на яких показано: фігура 1 - схематичний вид у перспективі упаковки для харчових продуктів за даним винаходом із закриваючим клапаном у відкритому положенні та з опорною вставкою, показаною пунктирними лініями; фігура 2 - вид зверху упаковки, показаної на фігурі 1, на якому закриваючий клапан показаний у закритому положенні; фігура 3 - частковий вид перерізу по лінії III-III, показаній на фігурі 2; фігура 4 - вид збоку опорної вставки, показаної на фігурі 1; фігура 5 - вид зверху заготовки, використовуваної для формування опорної вставки, показаної на фігурі 1; фігура 6 - схематичний вид виробничої лінії з виготовлення упаковки, показаної на фігурі 1. Докладний опис винаходу Для вказівки однакових або подібних елементів на фігурах використовуються одні і ті ж посилальні номери. На фігурі 1 представлена упаковка 1, призначена для утримування харчових продуктів 3, схематично показаних на фігурі 6. У варіанті, що розглядається, в упаковці знаходяться крекери, що мають у цілому прямокутну форму, точніше восьмикутну форму, в якої у прямокутника зрізані кути. Пластини печива прилягають одна до одної для формування пачки. Харчові продукти необов'язково повинні мати прямокутну форму, зокрема вони можуть бути більш-менш закругленими або багатокутними. Така упаковка підходить для різних видів сухих харчових продуктів, таких як крекери, печиво або скибочки хліба. Харчові продукти необов'язково повинні бути складені в формі пачки. Як це буде ясно з нижченаведеного опису, упаковка також підходить для продуктів, які мають менші розміри, таких як будь-які види цукерок, що завантажуються до упаковки розсипом. Упаковка 1 містить контейнер 10, виготовлений із гнучкої плівки 11, так що сам контейнер є гнучким. У варіанті, що розглядається, контейнер 10 має подовжену форму й видовжений по поздовжній осі X між двома поздовжніми кінцями (10а, 10b). Контейнер 10 має верхню поверхню 12, нижню поверхню 13 і бічні поверхні. У варіанті, що розглядається, бічні поверхні контейнера включають передню поверхню 14, задню поверхню 15 і поверхні 16 на поздовжніх кінцях (10а, 10b). Зовнішня поверхня гнучкого контейнера 10 покрита декоративними та інформаційними надрукованими елементами, які на фігурах 1 і 2 не показані, щоб не загромаджувати креслення. Однак гнучкий контейнер 10 не є паралелепіпедом. Бічні поверхні 16 можуть мати пірамідальну форму, як у переважному варіанті, що розглядається, і закінчуються поперечними запечатаними швами 17, виконаними за допомогою термозварювання. Гнучкий контейнер 10, що містить складені разом харчові продукти, необов'язково повинен їх щільно охоплювати. Відповідно, профіль поперечного перерізу гнучкого контейнера 10 не обов'язково повинен мати чітко виражені кути, а може бути більш заокругленим у порівнянні з формою продуктів в упаковці. У дійсності, у варіанті, що розглядається, гнучкий контейнер 10 не має чітко вираженої форми. Він не має чітко виражених кутів, і поздовжні краї мають фаски. У випадку продуктів, завантажених розсипом, гнучкий контейнер може ще більше відрізнятися від паралелепіпеда. Профіль поперечного перерізу необов'язково є прямокутником, а може мати форму будь-якого багатокутника, навіть трикутника. У цьому випадку верхня поверхня особливо вузька, а передня і задня поверхні не паралельні. У будь-якому випадку вираз "бічні поверхні" повинен тлумачитися як поверхні контейнера 10, видимі на прямокутному виді збоку, при цьому верхня 12 і нижня 13 поверхні є доповнюючими поверхнями. Гнучка плівка 11 виготовлена з пластмаси, зокрема з поліпропілену, і в переважних варіантах має товщину приблизно 40 мкм. Однак плівка може бути виготовлена і з іншого матеріалу, наприклад, може мати два шари, з поліефіру й поліпропілену, і її товщина може варіюватися в широкому діапазоні в залежності від міцності та інших характеристик, які повинен мати контейнер. Зокрема, товщина може знаходитися в діапазоні від 30 мкм до 90 мкм. Для формування трубчастої форми гнучку плівку запечатують поздовжнім швом (на фігурах не показаний), який проходить по нижній поверхні 13 до крайових запечатаних швів 17. 3 UA 106904 C2 5 10 15 20 25 30 35 40 45 50 55 60 Гнучкий контейнер 10 має отвір 19, призначений для вилучення через нього щонайменше одного виробу 3. Отвір 19 знаходиться на верхній поверхні 12. У переважному варіанті отвір 19 проходить поперечно по верхній поверхні 12 і заходить на верхні частини передньої 14 і задньої 15 поверхонь для полегшення вилучення з контейнера харчових продуктів. Отвір 19 має ширину w, виміряну по поздовжній осі X, і займає більшу частину довжини І верхньої поверхні 12, як це найкраще видно на фігурі 2. У варіанті, що розглядається, ширина w отвору дорівнює приблизно 90 мм і становить приблизно 70 % довжини І верхньої поверхні 12. Ширина w може становити меншу частину верхньої поверхні й може являти собою досить вузьку щілину. Однак широкий отвір, ширина якого становить щонайменше 60% довжини І верхньої поверхні 12, набагато зручніша для користувача і дає можливість йому використовувати відкриту упаковку як піднос, що лежить на столі. Для більш довгих упаковок ширина w може перевищувати 70% довжини верхньої поверхні. Однак у переважних варіантах вона не перевищує 90 % довжини І верхньої поверхні 12. Як це стане зрозуміло з нижченаведеного опису, кінцеві частини верхньої поверхні 12 контейнера переважно повинні залишатися без розрізів для забезпечення можливості повторного запечатування після першого відкривання. Як можна бачити на фігурі 1, бічні краї отвору 19, які проходять по верхній поверхні 12 у поперечному напрямку, є прямолінійними. Передній край отвору 19, який проходить у поздовжньому напрямку на передній бічній поверхні 14, має дугоподібну форму. Отвір 19 обмежується неперервною лінією 19а вирізу, так що ніяку частину гнучкого контейнера 10 не потрібно відривати при першому відкриванні упаковки, щонайменше в периферійній зоні отвору 19, так що ця зона не піддається стійкій деформації гнучкої плівки. Однак лінія вирізу може мати кілька втиснених частин, що формують вузькі смужки 19b, кінці яких не прорізані і які проходять до центру отвору для формування засобу індикації цілісності, як це описано в документі ЕР1975081 A1. Такі вузькі смужки 19b не можуть створювати суттєву стійку деформацію периферійної зони. Упаковка 1 містить також закриваючий клапан 20, розташований на зовнішній стороні гнучкого контейнера 10. Закриваючий клапан 20 містить основу 21, показану на фігурі 2, рухому частину 22, призначену для закривання отвору 19 контейнера та периферійної зони в закритому положенні клапана, і язичок 23 для захоплення пальцями користувача на стороні, протилежній до основи 21. Закриваючий клапан 20 проходить від основи 21 до язичка 23 і може мати ширину w, яка може перевищувати його довжину, щоб перекрити широкий отвір 19. Центральна вісь закриваючого клапана, позначена T на фігурі 2, проходить у поперечному напрямку відносно поздовжньої осі X упаковки. При такому розташуванні закриваючого клапана попереджається заважаюча взаємодія з крайовими запечатаними швами 17, що покращує можливість вилучення харчових продуктів із упаковки. Закриваючий клапан 20 виконаний із гнучкого матеріалу, переважно з пластмасової плівки. У переважному варіанті як гнучкий матеріал використовується прозора поліпропіленова плівка товщиною приблизно 50 мкм. Закриваючий клапан 20 покритий склеювальним матеріалом багаторазової дії, переважно клеєм, ефективність якого підсилюється під тиском, причому на язичок 23 склеювальний матеріал не наноситься. Шар склеювального матеріалу може бути однорідним і тонким, як, наприклад, на клейкій етикетці (наклейці). Основа 21 клапана прикріплюється до задньої бічної поверхні 15 у її середній частині, розташованій нижче кінця отвору 19. Основа повинна залишатися прикріпленою до гнучкого контейнера 10, щонайменше в процесі нормального використання упаковки. Для цієї мети можуть використовуватися надрізи, що перешкоджають відриванню, або ж замість них можуть використовуватися інші засоби, такі як довгостроковий склеювальний матеріал або термозварювання для з'єднання основи 21 і гнучкого контейнера 10. Рухома частина 22 повинна бути ширшою за отвір 19 контейнера, щоб дві крайові смуги 24 з боків і крайова смуга 25 вільного кінця, покриті склеювальним матеріалом багаторазової дії, показаним точками на фігурі 1, покривали периферійну зону отвору 19. Частина периферійної зони може бути покрита частиною основи 21, яка замикає U-подібну крайову смугу 24, 25 рухомої частини 22. Однак важливо, щонайменше перед першим відкриванням упаковки, щоб закриваючий клапан 20 рівномірно і щільно покривав периферійну зону отвору 19 контейнера, оскільки цей отвір обмежується лінією вирізу в контейнері 10. У одному з варіантів при ширині смуги 24, рівній 15 мм (показано позначенням m на фігурі 2), забезпечується досить хороше запечатування. У найбільш переважних варіантах, центральна зона рухомої частини 22, яка в закритому 4 UA 106904 C2 5 10 15 20 25 30 35 40 45 50 55 60 положенні клапана відповідає формі та положенню отвору 19, не є клейкою. Щоб ця центральна зона була неклейкою, можуть використовуватися різні можливості, наприклад, на цю зону не наносять склеювальний матеріал. Однак у більш переважних варіантах цю центральну зону покривають панеллю 27, вирізаною з гнучкої плівки 11 контейнера. Відповідно до винаходу, в упаковці використовується опорна вставка 30, показана пунктирною лінією на фігурах 1 і 2, і на фігурі 5, на якій представлена конфігурація заготовки вставки. Опорна вставка 30 являє собою каркас 40, тобто прямокутний або багатокутний елемент, який формує периферійну стінку, яка обмежує вільний прохід. Каркас 40 проходить уздовж бічних поверхонь 14, 15, 16 контейнера 10, так що каркас має прямокутний профіль, показаний пунктирною лінією на фігурі 2. Каркас 40 має передню 44 і задню 45 поздовжні стінки, з'єднані кінцевими стінками 46. Гнучкий контейнер 10 може охоплювати каркас щільно або з деяким зазором. Однак вільне розміщення каркаса 40 усередині гнучкого контейнера 10 у переважних варіантах не використовується, щоб виключити зміщення каркаса всередині контейнера. Каркас 40 має нижній периферійний край 47. Нижній периферійний край 47 може знаходитися в одній горизонтальній площині й притискається по всьому периметру до нижньої поверхні 13. Однак у переважному варіанті нижній периферійний край має деякі частини, опорні частини 47а, розташовані нижче за інші частини нижнього краю. Опорні частини 47а розташовані по нижньому краю кінцевих стінок 46 і опираються на нижню поверхню 13 гнучкого контейнера, як можна бачити на фігурі 3, коли упаковка лежить на столі в конфігурації, показаній на фігурі 1. Нижній периферійний край 47 є вільним краєм, оскільки опорна вставка 30 не має нижньої стінки. Нижній периферійний край 47 містить також поздовжні частини, позначені 47b, які відповідають нижнім краям поздовжніх стінок 14, 15. Каркас 40 має верхній периферійний край 48, який відповідає найбільш високим точкам каркаса. Верхній периферійний край 48 містить частини на найвищому рівні, які перебувають дещо нижче за верхню поверхню 12 гнучкого контейнера або ж дотикаються до цієї поверхні. Більш конкретно, у варіанті, що розглядається, кожний поздовжній кінець каркаса містить Uподібні верхні частини, сформовані краєм 48а кінцевої стінки 46 і двома прилягаючими короткими частинами 48b, 48с, що відповідають верхньому краю поздовжніх стінок 14, 15. Опорна вставка 30 містить також дві верхні панелі 51, 52. Кожна верхня панель 51, 52 проходить між верхніми частинами 48а, 48b і 48с, так що вона проходить дещо нижче за верхню поверхню 12 гнучкого контейнера 10. Верхні панелі 51, 52 повинні закривати внутрішню поверхню гнучкого контейнера 10 у зонах, до яких приклеюються бічні крайові смуги 24 закриваючого клапана 20, коли користувач тягне вниз язичок 23. Опорна вставка 30 підтримує гнучкий контейнер 10 у зоні, до якої повинні притискатися крайові смуги 24, 25 для приклеювання до упаковки, за допомогою склеювального матеріалу багаторазової дії, рухомої частини 22. Опорна вставка 30 запобігає виникненню хвилястості або жолоблення на гнучкій плівці контейнера 10 завдяки каркасу 40 і панелям 51, 52, які притискаються до внутрішньої поверхні гнучкої плівки 11. Опорний каркас 30 забезпечує збереження профілю поперечного перерізу гнучкого контейнера 10 і запобігає хвилястим деформаціям на його гнучких поверхнях. Для підтримки зон, що відповідають бічним крайовим смугам 24, можна забезпечити вузькі верхні панелі, пов'язані тільки з протилежними верхніми частинами, такими як верхні частини 48b і 48с передньої 44 і задньої 45 бічних стінок. У переважному варіанті верхні панелі 51, 52 з'єднані на третій стороні з верхньою частиною 48а кінцевої стінки 46. Ця ознака суттєво підвищує здатність верхніх панелей 51, 52 витримувати діючі навантаження. Та обставина, що кінцеві стінки 46 формують опорні частини 47а і верхні частини 48а, також покращує несучу здатність опорної вставки 30. Переважно верхні панелі 51, 52 не виходять у отвір 19 контейнера, щоб не відбувалося склеювання крайових смут 24, 25 і опорної вставки 30, яка може бути виконана з матеріалу, до якого більшою мірою приклеюється склеювальний матеріал багаторазової дії, ніж до гнучкої плівки 11. У переважному варіанті вільні краї верхніх панелей 51, 52 проходять уздовж бічних країв отвору 19 контейнера на відстані, суттєво меншій, ніж ширина m бічних крайових смуг 24. У варіанті, що розглядається, використовуються такі верхні панелі 51, 52, вільні краї яких проходять на відстані 2-3 мм від отвору 19, у той же час крайові смуги мають ширину приблизно 15 мм. 5 UA 106904 C2 5 10 15 20 25 30 35 40 45 50 55 Слід зазначити, що з'єднання верхніх панелей 51,52 трьома їхніми сторонами забезпечує достатню несучу здатність цих панелей. Опорна вставка 30 повинна бути дешевою у виробництві для обмеження додаткових витрат, пов'язаних із введенням функції повторного запечатування отвору упаковки. Також у переважних варіантах вставку можна використовувати повторно (утилізувати). Однак опорна вставка повинна бути досить жорсткою для витримування навантаження, яке прикладається користувачем для приклеювання бічних крайових смуг 24, коли він притискає до упаковки закриваючий клапан 20. Може використовуватися недорогий матеріал - гофрований картон. Для забезпечення витримування вертикального навантаження переважніше за все використовувати тришаровий гофрований картон. Дійсно, двошаровий гофрований картон надто гнучкий у напрямку, поперечному до жолобків, щоб задовільно витримувати будь-яке навантаження. Більш конкретно, гофрований картон має достатню кількість гофр на одиницю довжини і порівняно тонкий, зокрема він може мати товщину приблизно 1,3 мм. Можуть використовуватися й інші матеріали, такі як звичайний картон або пластмаса. У переважних варіантах для зменшення товщини стінок опорна вставка може виготовлятися з литої плівки, такої як лита поліпропіленова плівка. Опорну вставку 30 виготовляють із картону або з плівки, з якої вирізають заготовку 50, представлену на фігурі 5. Заготовка 50 являє собою одну частину, яку формують шляхом згинання і зчеплення клапанів, що відгинаються, для формування опорної вставки без використання додаткових засобів фіксації, таких як клей або скоби. Більш конкретно, кінцеві стінки 46 прикріплюють до передньої 44 та задньої 45 поздовжніх стінок для формування каркаса з використанням клапанів 44а, 44b, 45a, 45b, які вводяться в поздовжні розрізи 46а кінцевих стінок 46. Клапани зачіплюють із кінцевими стінками 46 за допомогою виступу, сформованого розрізом 47, який проходить по краю розрізу 46а. Лінії згину виконують шляхом видавлювання в заготовці 50 по відповідних лініях, показаних на фігурі 5. Передня й задня поздовжні стінки мають поворотні панелі 44d, 45d, які прилягають до нижнього периферійного краю 47. Нижній периферійний край каркаса 40 має рухомі частини 47b. Рухомі частини 47b можуть зміщуватися з їхнього початкового положення, показаного праворуч на фігурі 4, в якому вони проходять у площині поздовжньої стінки 44 або 45, у положення упаковки, показане ліворуч на фігурі 4, в якому вони нахилені в бік опорних частин 47а. У початковому положенні нижній периферійний край 47 визначає найбільшу ширину поперечного перерізу каркаса 40, яка забезпечує проходження всередину каркаса пачки печива. Якщо пачка печива має прямокутну форму зі зрізаними кутами, як у переважному варіанті, то поворотні панелі 44d, 45d будуть охоплювати їх на досить близькій відстані. Завдяки цій ознаці, зовні можна легко розрізнити форму харчових продуктів. Для виготовлення й заповнення упаковки за даним винаходом можуть використовуватися різні виробничі процеси. Однак переважний спосіб виготовлення такої упаковки схематично представлений на фігурі 6. Харчові продукти 3 розташовують у формі горизонтальних пачок на ланцюговому конвеєрі 61. Кожна пачка утримується між переднім упором 63 і заднім упором 64. Передній 63 і задній 64 упори мають верхні кінці, що відходять убік від продуктів 3. Передній упор 63 має пружність (наприклад, може бути виготовлений із металевої стрічки) для несильного пружного стискання пачки і для адаптації до невеликих змін довжини пачки. Виробнича лінія також містить машину 66 автоматичного складання заготовки, тракт 67 транспортування гнучкої плівки, пристрій 68 згинання гнучкої плівки, пристрій 70 поздовжнього запечатування і пристрій 72 обрізання та запечатування. Заготовки 50 вставки подаються в машину 66 складання, яка формує об'ємну конструкцію опорної вставки 30. Машина 66 також установлює сформовану опорну вставку на кожну горизонтальну пачку харчових продуктів, вставляючи кінцеві стінки 46 між пачкою та упорами 63, 64. При цьому нижній периферійний край 47 формує більш широкий внутрішній поперечний переріз каркаса 40 для полегшення заповнення продуктом опорної вставки 30. Інакше кажучи, вставка 30 знаходиться в початковому положенні, якщо каркас містить поворотні панелі 44d, 45d. Заповнення здійснюється шляхом відносного переміщення пачки виробів 3 і вставки 30 у напрямку, перпендикулярному до поздовжньої осі пачки. У варіанті, що розглядається, опорну вставку 30 переміщають униз на пачку. Однак можливі й інші відносні переміщення пачки і вставки. Слід зазначити, що опорну вставку 30 заповнюють у тому місці, яке зміщене вниз від тракту 67 транспортування гнучкої плівки, а не зверху гнучкої плівки, як це робиться при виготовленні 6 UA 106904 C2 5 10 15 20 гнучких контейнерів із запечатаними швами. Таким чином, обмежується можливість падіння крихт на гнучку плівку 11. Продукти 3, охоплені опорною вставкою 30, добре утримуються разом і за необхідності можуть бути нахилені. Потім заповнені опорні вставки 30 транспортуються в напрямку пристроїв 68, 70, 72, які забезпечують формування гнучкого контейнера 10, який охоплює продукти 3 і вставку 30. Можуть використовуватися стандартні пристрої виробничих ліній з виготовлення упаковок. Попередньо на гнучку плівку наносять друкований матеріал і оснащують її закриваючими клапанами 20, і потім транспортують у плоскому вигляді до фальцувального пристрою 68, який згинає плівку для одержання трубчастої форми, яка охоплює опорну вставку 30. При цьому поворотні панелі 44d, 45d притискаються до продуктів 3, відслідковуючи їхній зовнішній профіль. Потім поздовжні краї плівки 11 зварюються пристроєм 70 формування поздовжнього запечатуючого шва. Наступний пристрій 72 формує поперечні шви 17, які закривають гнучкі контейнери 10, і роблять поперечні розрізи для одержання окремих упаковок. Даний опис не повинен розглядатися як такий, що обмежує об'єм винаходу, і є можливими різні модифікації розглянутих варіантів. Можливі модифікації в значній мірі залежать від виду харчових продуктів, які повинні міститися всередині контейнера. Будь-які посилальні позначення, зазначені в нижченаведеній формулі, не повинні тлумачитися як обмеження. Варто розуміти, що використання дієслова "містить" і похідних словоформ не виключає наявності інших елементів, окрім тих, які зазначені в будь-якому пункті формули. Вказівка елемента в однині не виключає наявності декількох таких елементів. ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 50 55 1. Повторно запечатувана упаковка для харчових продуктів, яка містить: гнучкий контейнер (10), що має верхню поверхню (12), нижню поверхню (13) і бічні поверхні (14, 15, 16), отвір (19) у контейнері, що має достатні розміри, щоб через нього можна було вилучати продукти, які містяться в контейнері, і бічні краї якого проходять щонайменше по верхній поверхні (12), гнучкий закриваючий клапан (20), що проходить від основи (21), яка залишається прикріпленою до контейнера, до язичка (23) для захоплення користувачем, причому клапан має рухому частину (22), покриту склеювальним матеріалом багаторазової дії на бічних крайових смугах (24) та на крайовій смузі (25) вільного кінця, і клапан можна відкривати із закритого положення, у якому крайові смуги (24, 25) приклеюються до периферійної зони отвору контейнера, яка відрізняється тим, що гнучкий контейнер (10) містить опорну вставку (30), яка являє собою каркас (40), який проходить уздовж бічних поверхонь (14, 15, 16) контейнера, причому каркас має нижній периферійний край (47), що прилягає до нижньої поверхні (13) щонайменше своїми опорними частинами (47а), і верхній периферійний край (48), що знаходиться на рівні верхньої поверхні (12) щонайменше своїми верхніми частинами (48а, 48b, 48с), між якими проходять щонайменше дві верхні панелі (51, 52) дещо нижче за верхню поверхню (12), і опорна вставка закриває щонайменше внутрішню поверхню гнучкого контейнера в зоні, по якій приклеюються бічні крайові смуги (24) закриваючого клапана (20), так що забезпечується опора для гнучкого контейнера при повторному запечатуванні закриваючого клапана. 2. Повторно запечатувана упаковка за п. 1, в якій опорна вставка (30) не проходить усередині отвору (19) контейнера. 3. Повторно запечатувана упаковка за одним з пп. 1 або 2, в якій верхній периферійний край (48) каркаса (40) має нижні частини (48d), звернені до основи (21) і до вільного кінця закриваючого клапана (20), причому нижні частини знаходяться нижче верхніх частин (48а, 48b, 48с) і на деякій відстані від отвору (19) контейнера. 4. Повторно запечатувана упаковка за будь-яким із попередніх пунктів, в якій кожна з верхніх панелей (51, 52) має вільний край, який проходить уздовж бічної сторони отвору (19) контейнера і на деякій відстані від неї, яка суттєво менша ширини (m) бічних крайових смуг (24). 5. Повторно запечатувана упаковка за будь-яким із попередніх пунктів, в якій верхні панелі (51, 52) мають чотири сторони, три з яких пов'язані з верхніми частинами (48а, 48b, 48с) каркаса. 6. Повторно запечатувана упаковка за будь-яким із попередніх пунктів, в якій нижній периферійний вільний край (47) каркаса (40) визначає внутрішній розмір найширшої частини поперечного перерізу каркаса, щонайменше для початкового положення. 7. Повторно запечатувана упаковка за будь-яким із попередніх пунктів, в якій нижній периферійний край (47) містить рухомі частини (47b) на додаток до опорних частин (47а). 7 UA 106904 C2 5 10 15 20 25 30 8. Повторно запечатувана упаковка за будь-яким із попередніх пунктів, в якій опорна вставка (30) виконана з тришарового гофрованого картону. 9. Повторно запечатувана упаковка за будь-яким із попередніх пунктів, в якій опорна вставка (30) формується з листової заготовки (50) вставки, яка складається тільки за рахунок зчеплення клапанів (44а, 44b, 45a, 45b) заготовки. 10. Повторно запечатувана упаковка за будь-яким із попередніх пунктів, в якій гнучкий контейнер (10) видовжений уздовж поздовжньої осі (X) між протилежними бічними кінцевими поверхнями (16) із запечатувальними швами (17), закриваючий клапан (20) проходить у поперечному напрямку (Т) відносно поздовжньої осі (X), і отвір (19) контейнера має ширину (w) вздовж поздовжньої осі, причому ширина становить від 60 % до 90 % і переважно приблизно 70 % від довжини (І) верхньої поверхні. 11. Повторно запечатувана упаковка за будь-яким із попередніх пунктів, в якій опорна вставка (30) містить пачку складених разом харчових продуктів (3), яка має зовнішній розмір найбільш широкої частини поперечного перерізу, що приблизно відповідає внутрішньому розміру поперечного перерізу нижнього периферійного краю (47) каркаса, щонайменше для початкового положення. 12. Спосіб виготовлення повторно запечатуваної упаковки за будь-яким із попередніх пунктів, який відрізняється тим, що він включає: - готування гнучкої плівки (11) із закриваючим клапаном (20); - готування опорної вставки (30); - заповнення опорної вставки (30) харчовими продуктами (3) через нижній периферійний край (47) вставки; - згинання гнучкої плівки (11) навколо заповненої опорної вставки; і - запечатування гнучкої плівки в поздовжньому напрямку й на відрізаних кінцях для формування запечатаного гнучкого контейнера (10). 13. Спосіб виготовлення за п. 12, у якому харчові продукти (3) складають разом у пачку по горизонталі на конвеєрі (61), і опорну вставку (30) переміщають у поперечному напрямку відносно осі пачки, щоб пачка пройшла через нижній периферійний край (47) каркаса. 14. Спосіб виготовлення за одним з пп. 12 або 13, у якому опорну вставку (30) заповнюють у такому місці, яке зміщене від тракту (67) транспортування гнучкої плівки (11). 8 UA 106904 C2 9 UA 106904 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
