Дозатор та контейнер для рідини

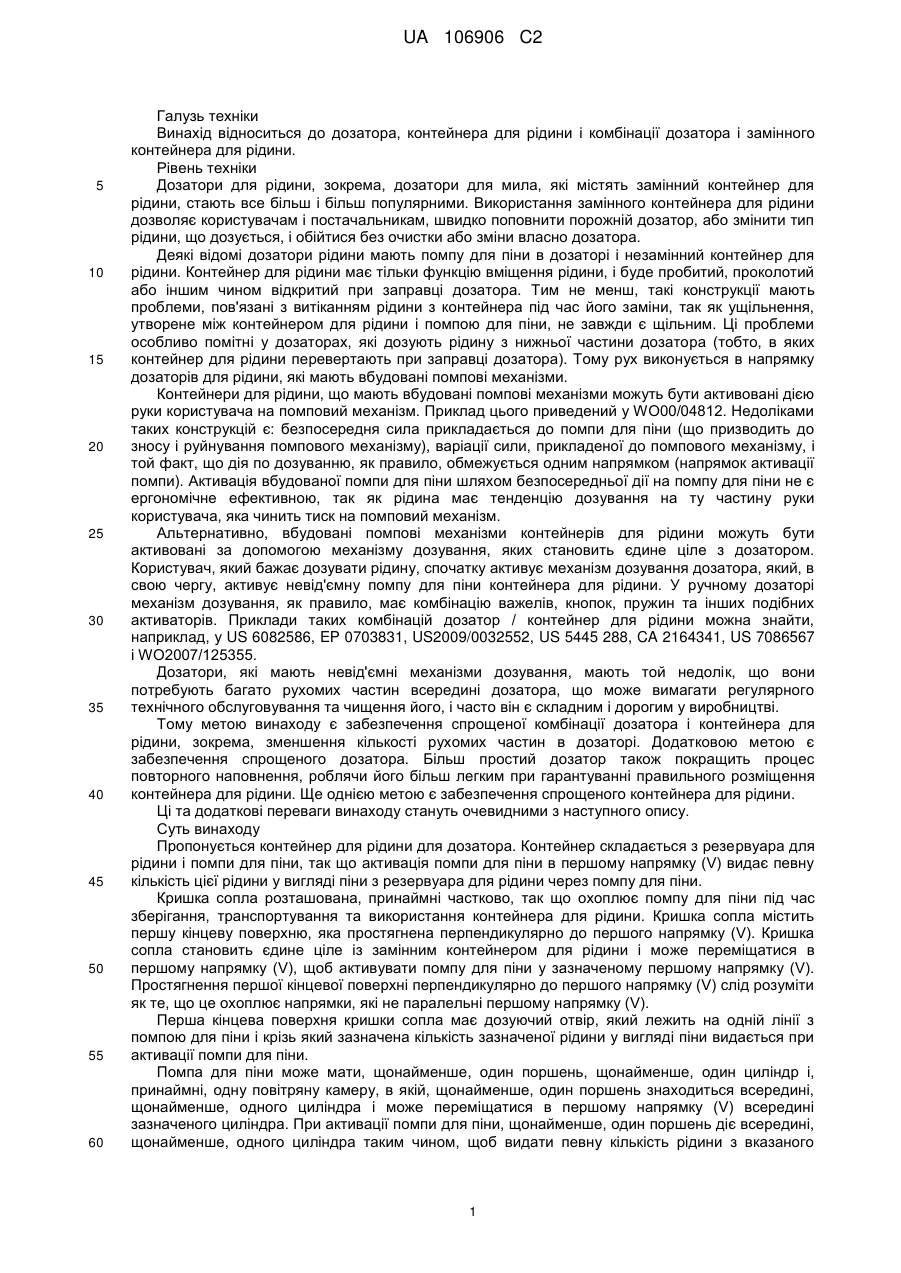

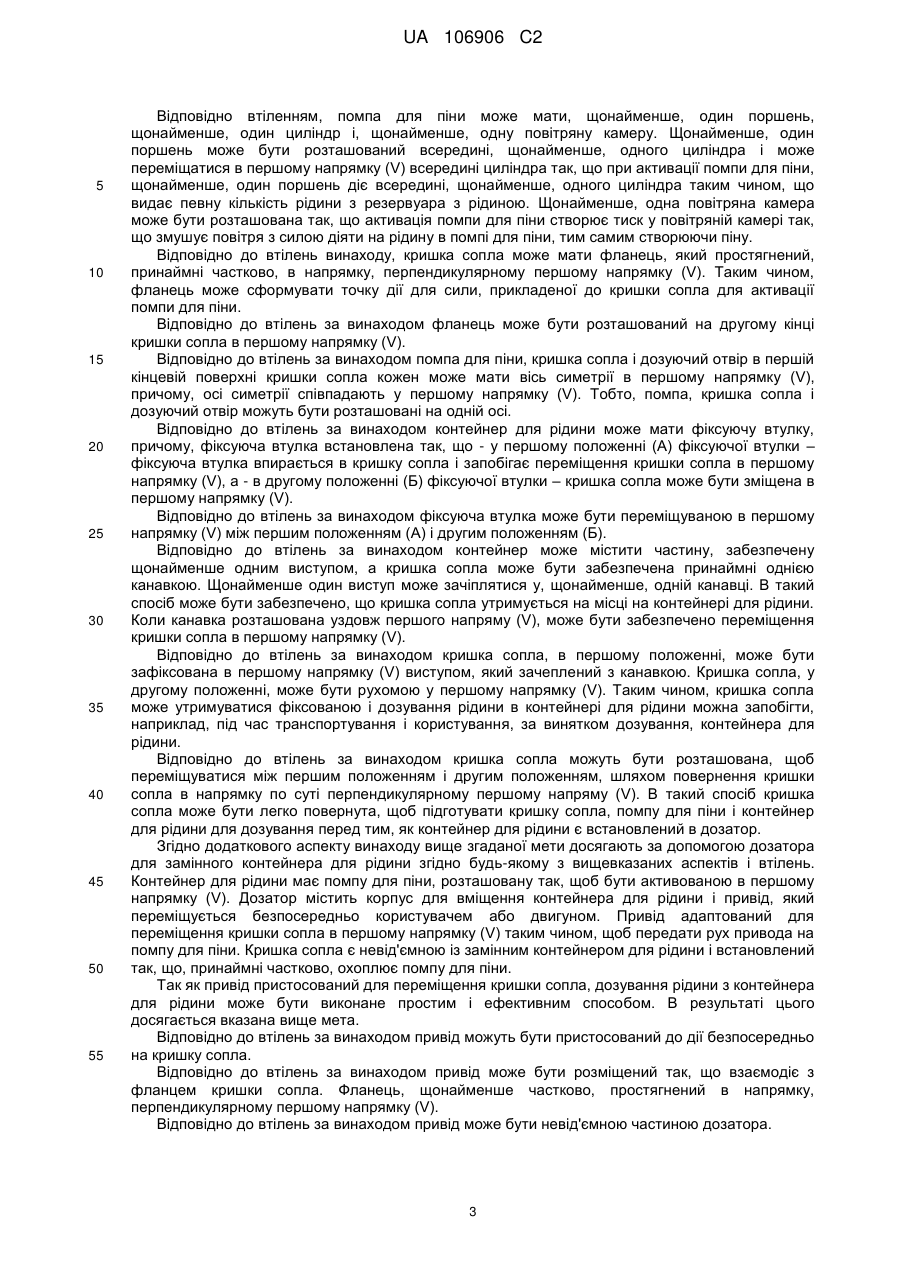

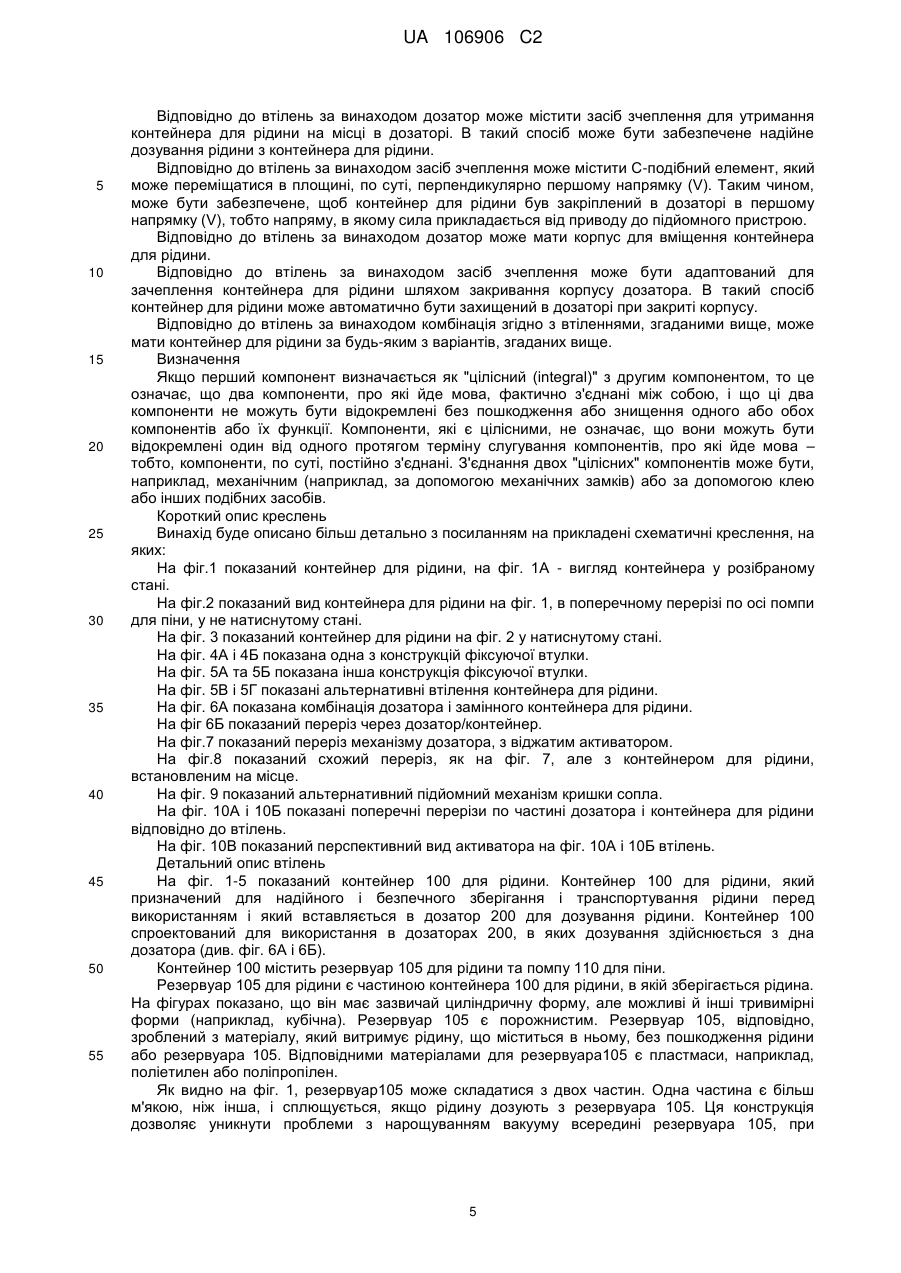

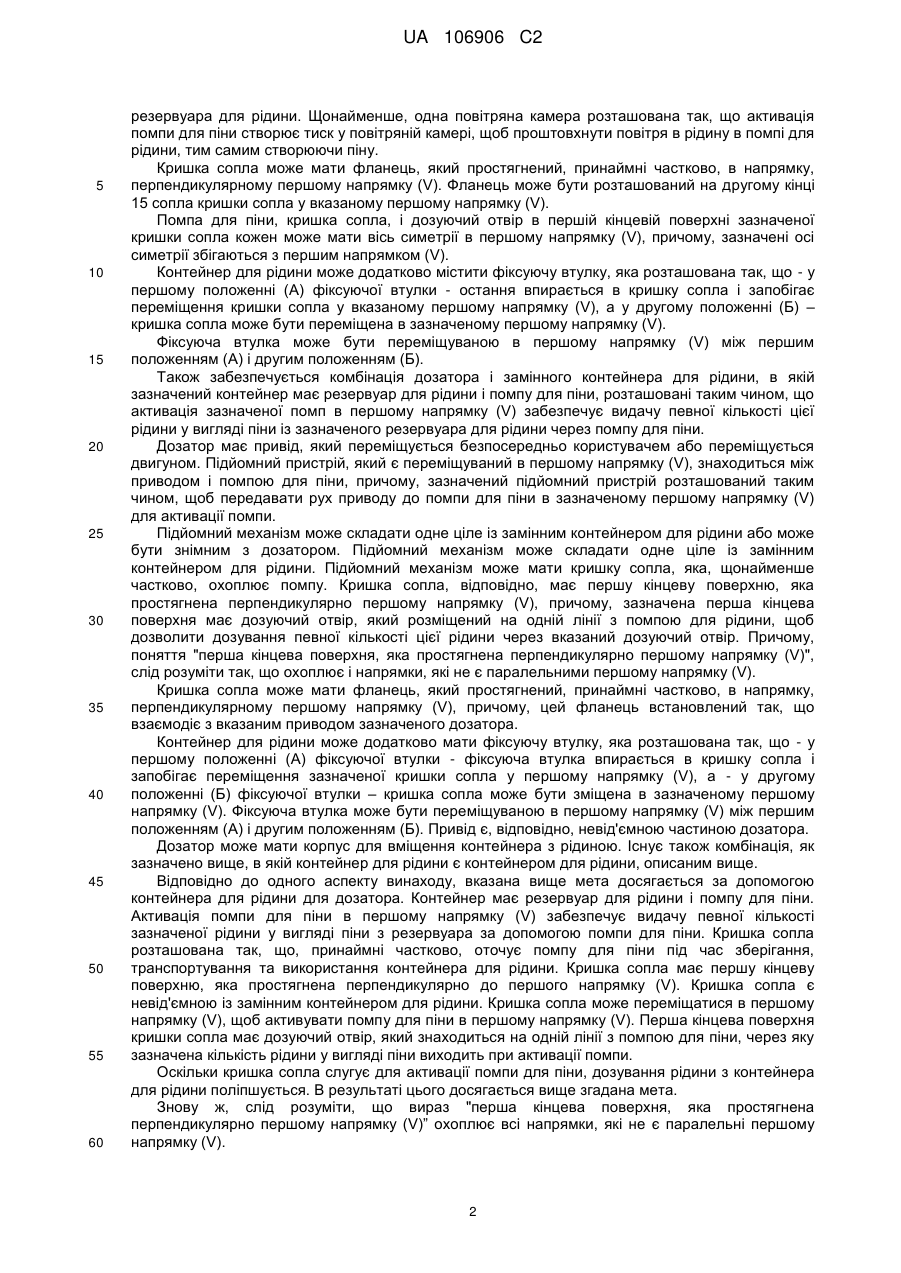

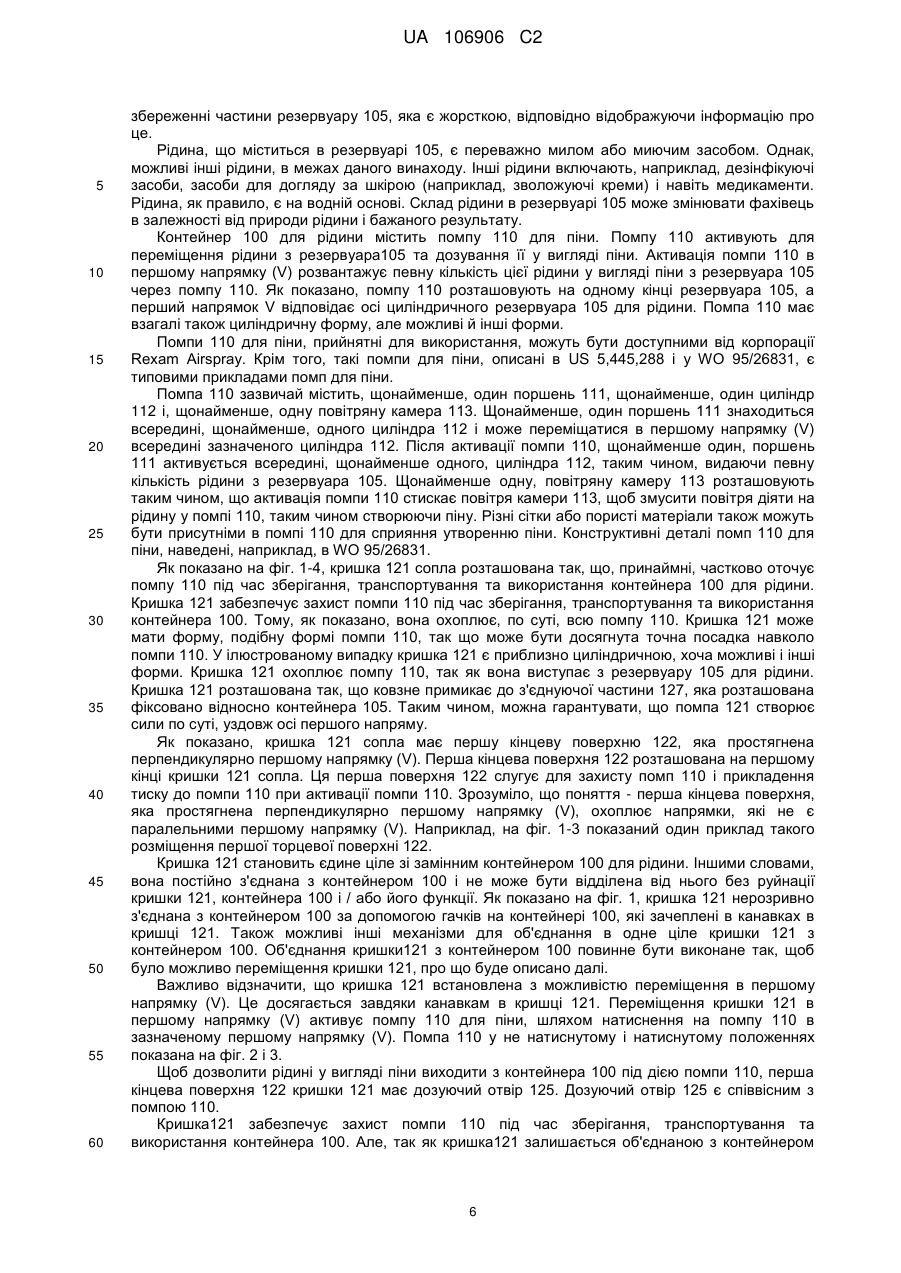

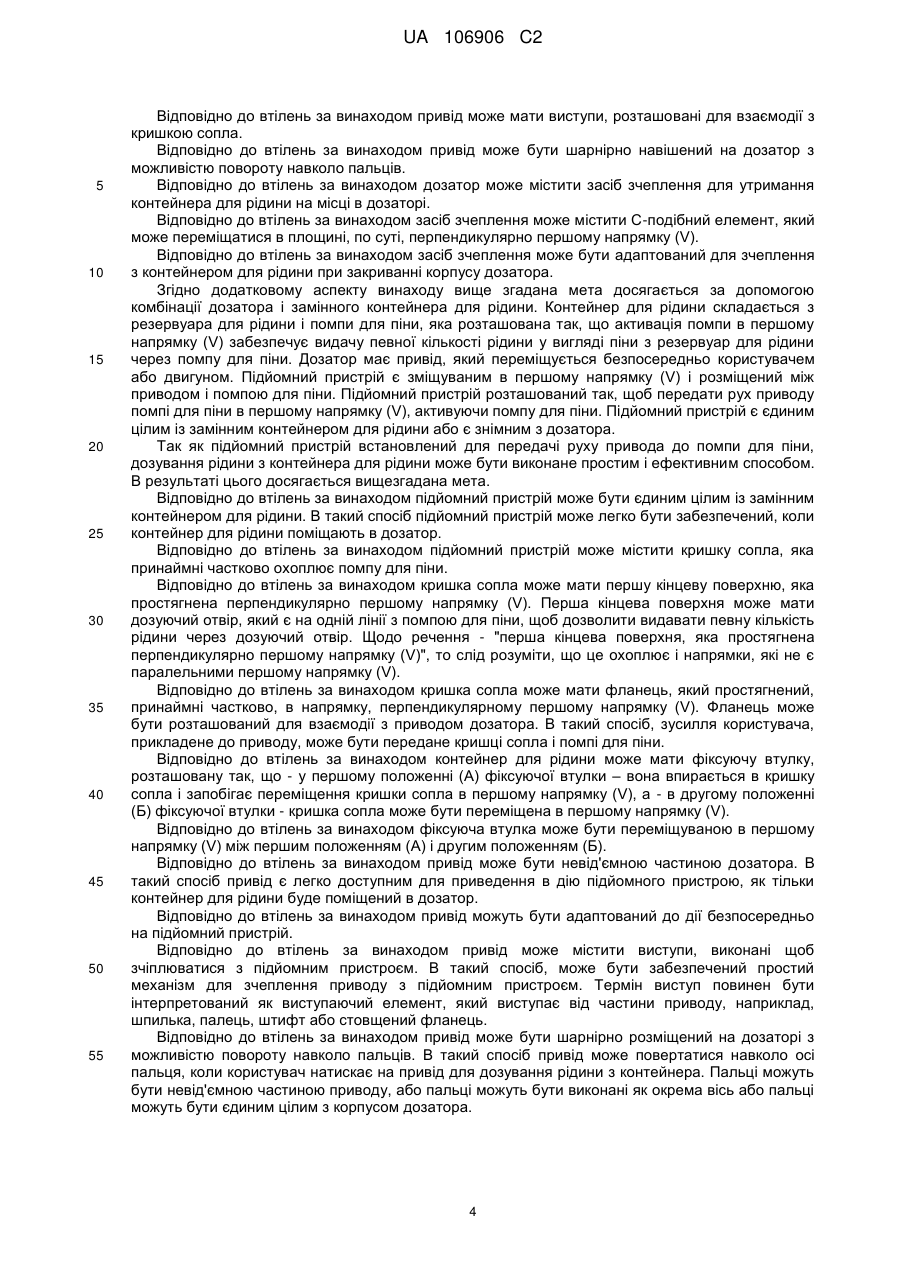

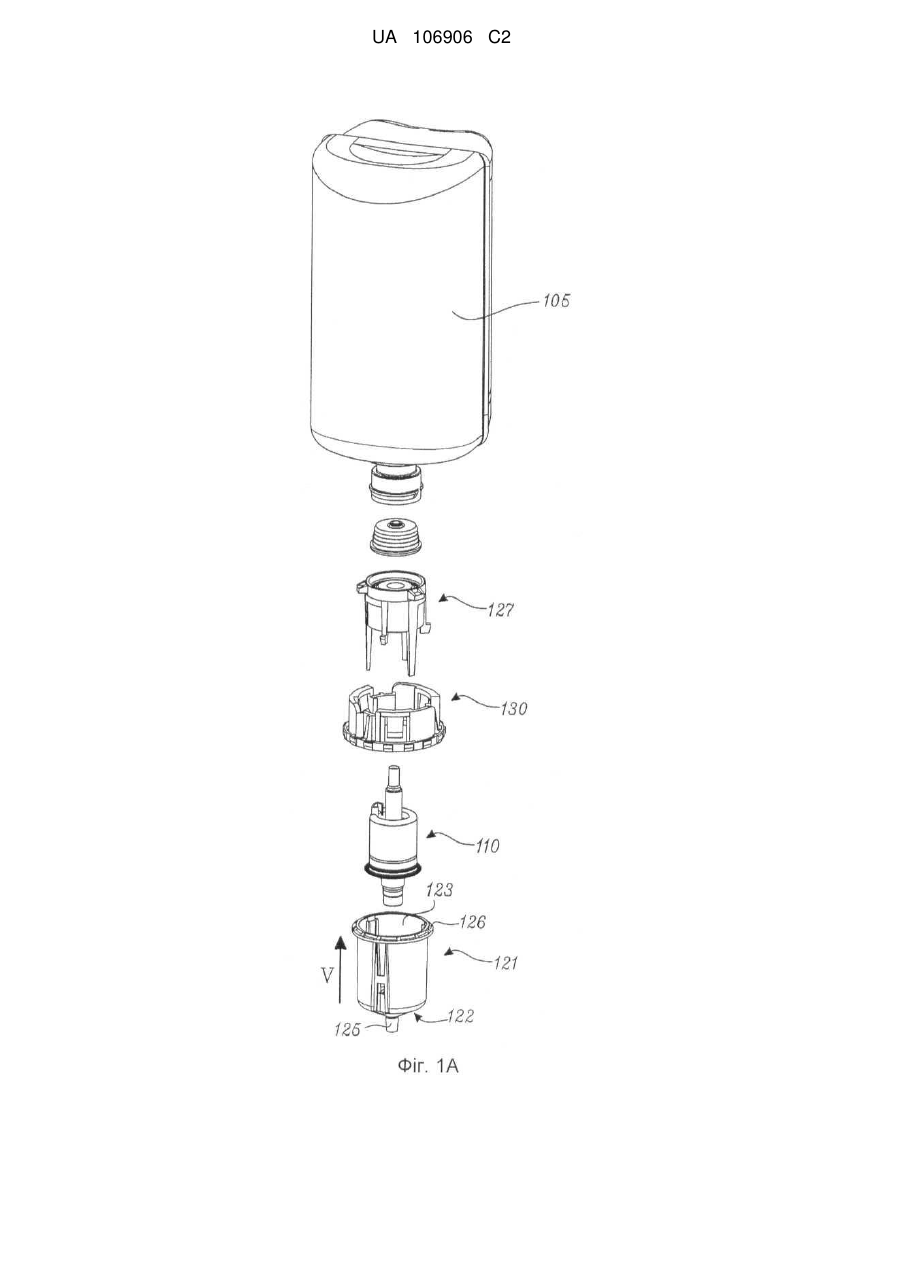

Реферат: Винахід стосується контейнера для рідини для дозатора. Кришка сопла розташована так, що, щонайменше частково, охоплює помпу для піни під час зберігання, транспортування і використання контейнера для рідини. Кришка є єдиним цілим із замінним контейнером для рідини і має можливість переміщатися у першому напрямку (V) для активації помпи для піни у зазначеному першому напрямку (V). Перша кінцева поверхня кришки сопла має дозуючий отвір, який лежить на одній лінії з помпою для піни і крізь який певна кількість рідини у вигляді піни виходить при активації зазначеної помпи для піни. UA 106906 C2 (12) UA 106906 C2 UA 106906 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Винахід відноситься до дозатора, контейнера для рідини і комбінації дозатора і замінного контейнера для рідини. Рівень техніки Дозатори для рідини, зокрема, дозатори для мила, які містять замінний контейнер для рідини, стають все більш і більш популярними. Використання замінного контейнера для рідини дозволяє користувачам і постачальникам, швидко поповнити порожній дозатор, або змінити тип рідини, що дозується, і обійтися без очистки або зміни власно дозатора. Деякі відомі дозатори рідини мають помпу для піни в дозаторі і незамінний контейнер для рідини. Контейнер для рідини має тільки функцію вміщення рідини, і буде пробитий, проколотий або іншим чином відкритий при заправці дозатора. Тим не менш, такі конструкції мають проблеми, пов'язані з витіканням рідини з контейнера під час його заміни, так як ущільнення, утворене між контейнером для рідини і помпою для піни, не завжди є щільним. Ці проблеми особливо помітні у дозаторах, які дозують рідину з нижньої частини дозатора (тобто, в яких контейнер для рідини перевертають при заправці дозатора). Тому рух виконується в напрямку дозаторів для рідини, які мають вбудовані помпові механізми. Контейнери для рідини, що мають вбудовані помпові механізми можуть бути активовані дією руки користувача на помповий механізм. Приклад цього приведений у WO00/04812. Недоліками таких конструкцій є: безпосередня сила прикладається до помпи для піни (що призводить до зносу і руйнування помпового механізму), варіації сили, прикладеної до помпового механізму, і той факт, що дія по дозуванню, як правило, обмежується одним напрямком (напрямок активації помпи). Активація вбудованої помпи для піни шляхом безпосередньої дії на помпу для піни не є ергономічне ефективною, так як рідина має тенденцію дозування на ту частину руки користувача, яка чинить тиск на помповий механізм. Альтернативно, вбудовані помпові механізми контейнерів для рідини можуть бути активовані за допомогою механізму дозування, яких становить єдине ціле з дозатором. Користувач, який бажає дозувати рідину, спочатку активує механізм дозування дозатора, який, в свою чергу, активує невід'ємну помпу для піни контейнера для рідини. У ручному дозаторі механізм дозування, як правило, має комбінацію важелів, кнопок, пружин та інших подібних активаторів. Приклади таких комбінацій дозатор / контейнер для рідини можна знайти, наприклад, у US 6082586, EP 0703831, US2009/0032552, US 5445 288, CA 2164341, US 7086567 і WO2007/125355. Дозатори, які мають невід'ємні механізми дозування, мають той недолік, що вони потребують багато рухомих частин всередині дозатора, що може вимагати регулярного технічного обслуговування та чищення його, і часто він є складним і дорогим у виробництві. Тому метою винаходу є забезпечення спрощеної комбінації дозатора і контейнера для рідини, зокрема, зменшення кількості рухомих частин в дозаторі. Додатковою метою є забезпечення спрощеного дозатора. Більш простий дозатор також покращить процес повторного наповнення, роблячи його більш легким при гарантуванні правильного розміщення контейнера для рідини. Ще однією метою є забезпечення спрощеного контейнера для рідини. Ці та додаткові переваги винаходу стануть очевидними з наступного опису. Суть винаходу Пропонується контейнер для рідини для дозатора. Контейнер складається з резервуара для рідини і помпи для піни, так що активація помпи для піни в першому напрямку (V) видає певну кількість цієї рідини у вигляді піни з резервуара для рідини через помпу для піни. Кришка сопла розташована, принаймні частково, так що охоплює помпу для піни під час зберігання, транспортування та використання контейнера для рідини. Кришка сопла містить першу кінцеву поверхню, яка простягнена перпендикулярно до першого напрямку (V). Кришка сопла становить єдине ціле із замінним контейнером для рідини і може переміщатися в першому напрямку (V), щоб активувати помпу для піни у зазначеному першому напрямку (V). Простягнення першої кінцевої поверхні перпендикулярно до першого напрямку (V) слід розуміти як те, що це охоплює напрямки, які не паралельні першому напрямку (V). Перша кінцева поверхня кришки сопла має дозуючий отвір, який лежить на одній лінії з помпою для піни і крізь який зазначена кількість зазначеної рідини у вигляді піни видається при активації помпи для піни. Помпа для піни може мати, щонайменше, один поршень, щонайменше, один циліндр і, принаймні, одну повітряну камеру, в якій, щонайменше, один поршень знаходиться всередині, щонайменше, одного циліндра і може переміщатися в першому напрямку (V) всередині зазначеного циліндра. При активації помпи для піни, щонайменше, один поршень діє всередині, щонайменше, одного циліндра таким чином, щоб видати певну кількість рідини з вказаного 1 UA 106906 C2 5 10 15 20 25 30 35 40 45 50 55 60 резервуара для рідини. Щонайменше, одна повітряна камера розташована так, що активація помпи для піни створює тиск у повітряній камері, щоб проштовхнути повітря в рідину в помпі для рідини, тим самим створюючи піну. Кришка сопла може мати фланець, який простягнений, принаймні частково, в напрямку, перпендикулярному першому напрямку (V). Фланець може бути розташований на другому кінці 15 сопла кришки сопла у вказаному першому напрямку (V). Помпа для піни, кришка сопла, і дозуючий отвір в першій кінцевій поверхні зазначеної кришки сопла кожен може мати вісь симетрії в першому напрямку (V), причому, зазначені осі симетрії збігаються з першим напрямком (V). Контейнер для рідини може додатково містити фіксуючу втулку, яка розташована так, що - у першому положенні (А) фіксуючої втулки - остання впирається в кришку сопла і запобігає переміщення кришки сопла у вказаному першому напрямку (V), а у другому положенні (Б) – кришка сопла може бути переміщена в зазначеному першому напрямку (V). Фіксуюча втулка може бути переміщуваною в першому напрямку (V) між першим положенням (A) і другим положенням (Б). Також забезпечується комбінація дозатора і замінного контейнера для рідини, в якій зазначений контейнер має резервуар для рідини і помпу для піни, розташовані таким чином, що активація зазначеної помп в першому напрямку (V) забезпечує видачу певної кількості цієї рідини у вигляді піни із зазначеного резервуара для рідини через помпу для піни. Дозатор має привід, який переміщується безпосередньо користувачем або переміщується двигуном. Підйомний пристрій, який є переміщуваний в першому напрямку (V), знаходиться між приводом і помпою для піни, причому, зазначений підйомний пристрій розташований таким чином, щоб передавати рух приводу до помпи для піни в зазначеному першому напрямку (V) для активації помпи. Підйомний механізм може складати одне ціле із замінним контейнером для рідини або може бути знімним з дозатором. Підйомний механізм може складати одне ціле із замінним контейнером для рідини. Підйомний механізм може мати кришку сопла, яка, щонайменше частково, охоплює помпу. Кришка сопла, відповідно, має першу кінцеву поверхню, яка простягнена перпендикулярно першому напрямку (V), причому, зазначена перша кінцева поверхня має дозуючий отвір, який розміщений на одній лінії з помпою для рідини, щоб дозволити дозування певної кількості цієї рідини через вказаний дозуючий отвір. Причому, поняття "перша кінцева поверхня, яка простягнена перпендикулярно першому напрямку (V)", слід розуміти так, що охоплює і напрямки, які не є паралельними першому напрямку (V). Кришка сопла може мати фланець, який простягнений, принаймні частково, в напрямку, перпендикулярному першому напрямку (V), причому, цей фланець встановлений так, що взаємодіє з вказаним приводом зазначеного дозатора. Контейнер для рідини може додатково мати фіксуючу втулку, яка розташована так, що - у першому положенні (А) фіксуючої втулки - фіксуюча втулка впирається в кришку сопла і запобігає переміщення зазначеної кришки сопла у першому напрямку (V), а - у другому положенні (Б) фіксуючої втулки – кришка сопла може бути зміщена в зазначеному першому напрямку (V). Фіксуюча втулка може бути переміщуваною в першому напрямку (V) між першим положенням (A) і другим положенням (Б). Привід є, відповідно, невід'ємною частиною дозатора. Дозатор може мати корпус для вміщення контейнера з рідиною. Існує також комбінація, як зазначено вище, в якій контейнер для рідини є контейнером для рідини, описаним вище. Відповідно до одного аспекту винаходу, вказана вище мета досягається за допомогою контейнера для рідини для дозатора. Контейнер має резервуар для рідини і помпу для піни. Активація помпи для піни в першому напрямку (V) забезпечує видачу певної кількості зазначеної рідини у вигляді піни з резервуара за допомогою помпи для піни. Кришка сопла розташована так, що, принаймні частково, оточує помпу для піни під час зберігання, транспортування та використання контейнера для рідини. Кришка сопла має першу кінцеву поверхню, яка простягнена перпендикулярно до першого напрямку (V). Кришка сопла є невід'ємною із замінним контейнером для рідини. Кришка сопла може переміщатися в першому напрямку (V), щоб активувати помпу для піни в першому напрямку (V). Перша кінцева поверхня кришки сопла має дозуючий отвір, який знаходиться на одній лінії з помпою для піни, через яку зазначена кількість рідини у вигляді піни виходить при активації помпи. Оскільки кришка сопла слугує для активації помпи для піни, дозування рідини з контейнера для рідини поліпшується. В результаті цього досягається вище згадана мета. Знову ж, слід розуміти, що вираз "перша кінцева поверхня, яка простягнена перпендикулярно першому напрямку (V)” охоплює всі напрямки, які не є паралельні першому напрямку (V). 2 UA 106906 C2 5 10 15 20 25 30 35 40 45 50 55 Відповідно втіленням, помпа для піни може мати, щонайменше, один поршень, щонайменше, один циліндр і, щонайменше, одну повітряну камеру. Щонайменше, один поршень може бути розташований всередині, щонайменше, одного циліндра і може переміщатися в першому напрямку (V) всередині циліндра так, що при активації помпи для піни, щонайменше, один поршень діє всередині, щонайменше, одного циліндра таким чином, що видає певну кількість рідини з резервуара з рідиною. Щонайменше, одна повітряна камера може бути розташована так, що активація помпи для піни створює тиск у повітряній камері так, що змушує повітря з силою діяти на рідину в помпі для піни, тим самим створюючи піну. Відповідно до втілень винаходу, кришка сопла може мати фланець, який простягнений, принаймні частково, в напрямку, перпендикулярному першому напрямку (V). Таким чином, фланець може сформувати точку дії для сили, прикладеної до кришки сопла для активації помпи для піни. Відповідно до втілень за винаходом фланець може бути розташований на другому кінці кришки сопла в першому напрямку (V). Відповідно до втілень за винаходом помпа для піни, кришка сопла і дозуючий отвір в першій кінцевій поверхні кришки сопла кожен може мати вісь симетрії в першому напрямку (V), причому, осі симетрії співпадають у першому напрямку (V). Тобто, помпа, кришка сопла і дозуючий отвір можуть бути розташовані на одній осі. Відповідно до втілень за винаходом контейнер для рідини може мати фіксуючу втулку, причому, фіксуюча втулка встановлена так, що - у першому положенні (А) фіксуючої втулки – фіксуюча втулка впирається в кришку сопла і запобігає переміщення кришки сопла в першому напрямку (V), а - в другому положенні (Б) фіксуючої втулки – кришка сопла може бути зміщена в першому напрямку (V). Відповідно до втілень за винаходом фіксуюча втулка може бути переміщуваною в першому напрямку (V) між першим положенням (А) і другим положенням (Б). Відповідно до втілень за винаходом контейнер може містити частину, забезпечену щонайменше одним виступом, а кришка сопла може бути забезпечена принаймні однією канавкою. Щонайменше один виступ може зачіплятися у, щонайменше, одній канавці. В такий спосіб може бути забезпечено, що кришка сопла утримується на місці на контейнері для рідини. Коли канавка розташована уздовж першого напряму (V), може бути забезпечено переміщення кришки сопла в першому напрямку (V). Відповідно до втілень за винаходом кришка сопла, в першому положенні, може бути зафіксована в першому напрямку (V) виступом, який зачеплений з канавкою. Кришка сопла, у другому положенні, може бути рухомою у першому напрямку (V). Таким чином, кришка сопла може утримуватися фіксованою і дозування рідини в контейнері для рідини можна запобігти, наприклад, під час транспортування і користування, за винятком дозування, контейнера для рідини. Відповідно до втілень за винаходом кришка сопла можуть бути розташована, щоб переміщуватися між першим положенням і другим положенням, шляхом повернення кришки сопла в напрямку по суті перпендикулярному першому напряму (V). В такий спосіб кришка сопла може бути легко повернута, щоб підготувати кришку сопла, помпу для піни і контейнер для рідини для дозування перед тим, як контейнер для рідини є встановлений в дозатор. Згідно додаткового аспекту винаходу вище згаданої мети досягають за допомогою дозатора для замінного контейнера для рідини згідно будь-якому з вищевказаних аспектів і втілень. Контейнер для рідини має помпу для піни, розташовану так, щоб бути активованою в першому напрямку (V). Дозатор містить корпус для вміщення контейнера для рідини і привід, який переміщується безпосередньо користувачем або двигуном. Привід адаптований для переміщення кришки сопла в першому напрямку (V) таким чином, щоб передати рух привода на помпу для піни. Кришка сопла є невід'ємною із замінним контейнером для рідини і встановлений так, що, принаймні частково, охоплює помпу для піни. Так як привід пристосований для переміщення кришки сопла, дозування рідини з контейнера для рідини може бути виконане простим і ефективним способом. В результаті цього досягається вказана вище мета. Відповідно до втілень за винаходом привід можуть бути пристосований до дії безпосередньо на кришку сопла. Відповідно до втілень за винаходом привід може бути розміщений так, що взаємодіє з фланцем кришки сопла. Фланець, щонайменше частково, простягнений в напрямку, перпендикулярному першому напрямку (V). Відповідно до втілень за винаходом привід може бути невід'ємною частиною дозатора. 3 UA 106906 C2 5 10 15 20 25 30 35 40 45 50 55 Відповідно до втілень за винаходом привід може мати виступи, розташовані для взаємодії з кришкою сопла. Відповідно до втілень за винаходом привід може бути шарнірно навішений на дозатор з можливістю повороту навколо пальців. Відповідно до втілень за винаходом дозатор може містити засіб зчеплення для утримання контейнера для рідини на місці в дозаторі. Відповідно до втілень за винаходом засіб зчеплення може містити С-подібний елемент, який може переміщатися в площині, по суті, перпендикулярно першому напрямку (V). Відповідно до втілень за винаходом засіб зчеплення може бути адаптований для зчеплення з контейнером для рідини при закриванні корпусу дозатора. Згідно додатковому аспекту винаходу вище згадана мета досягається за допомогою комбінації дозатора і замінного контейнера для рідини. Контейнер для рідини складається з резервуара для рідини і помпи для піни, яка розташована так, що активація помпи в першому напрямку (V) забезпечує видачу певної кількості рідини у вигляді піни з резервуар для рідини через помпу для піни. Дозатор має привід, який переміщується безпосередньо користувачем або двигуном. Підйомний пристрій є зміщуваним в першому напрямку (V) і розміщений між приводом і помпою для піни. Підйомний пристрій розташований так, щоб передати рух приводу помпі для піни в першому напрямку (V), активуючи помпу для піни. Підйомний пристрій є єдиним цілим із замінним контейнером для рідини або є знімним з дозатора. Так як підйомний пристрій встановлений для передачі руху привода до помпи для піни, дозування рідини з контейнера для рідини може бути виконане простим і ефективним способом. В результаті цього досягається вищезгадана мета. Відповідно до втілень за винаходом підйомний пристрій може бути єдиним цілим із замінним контейнером для рідини. В такий спосіб підйомний пристрій може легко бути забезпечений, коли контейнер для рідини поміщають в дозатор. Відповідно до втілень за винаходом підйомний пристрій може містити кришку сопла, яка принаймні частково охоплює помпу для піни. Відповідно до втілень за винаходом кришка сопла може мати першу кінцеву поверхню, яка простягнена перпендикулярно першому напрямку (V). Перша кінцева поверхня може мати дозуючий отвір, який є на одній лінії з помпою для піни, щоб дозволити видавати певну кількість рідини через дозуючий отвір. Щодо речення - "перша кінцева поверхня, яка простягнена перпендикулярно першому напрямку (V)", то слід розуміти, що це охоплює і напрямки, які не є паралельними першому напрямку (V). Відповідно до втілень за винаходом кришка сопла може мати фланець, який простягнений, принаймні частково, в напрямку, перпендикулярному першому напрямку (V). Фланець може бути розташований для взаємодії з приводом дозатора. В такий спосіб, зусилля користувача, прикладене до приводу, може бути передане кришці сопла і помпі для піни. Відповідно до втілень за винаходом контейнер для рідини може мати фіксуючу втулку, розташовану так, що - у першому положенні (А) фіксуючої втулки – вона впирається в кришку сопла і запобігає переміщення кришки сопла в першому напрямку (V), а - в другому положенні (Б) фіксуючої втулки - кришка сопла може бути переміщена в першому напрямку (V). Відповідно до втілень за винаходом фіксуюча втулка може бути переміщуваною в першому напрямку (V) між першим положенням (А) і другим положенням (Б). Відповідно до втілень за винаходом привід може бути невід'ємною частиною дозатора. В такий спосіб привід є легко доступним для приведення в дію підйомного пристрою, як тільки контейнер для рідини буде поміщений в дозатор. Відповідно до втілень за винаходом привід можуть бути адаптований до дії безпосередньо на підйомний пристрій. Відповідно до втілень за винаходом привід може містити виступи, виконані щоб зчіплюватися з підйомним пристроєм. В такий спосіб, може бути забезпечений простий механізм для зчеплення приводу з підйомним пристроєм. Термін виступ повинен бути інтерпретований як виступаючий елемент, який виступає від частини приводу, наприклад, шпилька, палець, штифт або стовщений фланець. Відповідно до втілень за винаходом привід може бути шарнірно розміщений на дозаторі з можливістю повороту навколо пальців. В такий спосіб привід може повертатися навколо осі пальця, коли користувач натискає на привід для дозування рідини з контейнера. Пальці можуть бути невід'ємною частиною приводу, або пальці можуть бути виконані як окрема вісь або пальці можуть бути єдиним цілим з корпусом дозатора. 4 UA 106906 C2 5 10 15 20 25 30 35 40 45 50 55 Відповідно до втілень за винаходом дозатор може містити засіб зчеплення для утримання контейнера для рідини на місці в дозаторі. В такий спосіб може бути забезпечене надійне дозування рідини з контейнера для рідини. Відповідно до втілень за винаходом засіб зчеплення може містити С-подібний елемент, який може переміщатися в площині, по суті, перпендикулярно першому напрямку (V). Таким чином, може бути забезпечене, щоб контейнер для рідини був закріплений в дозаторі в першому напрямку (V), тобто напряму, в якому сила прикладається від приводу до підйомного пристрою. Відповідно до втілень за винаходом дозатор може мати корпус для вміщення контейнера для рідини. Відповідно до втілень за винаходом засіб зчеплення може бути адаптований для зачеплення контейнера для рідини шляхом закривання корпусу дозатора. В такий спосіб контейнер для рідини може автоматично бути захищений в дозаторі при закриті корпусу. Відповідно до втілень за винаходом комбінація згідно з втіленнями, згаданими вище, може мати контейнер для рідини за будь-яким з варіантів, згаданих вище. Визначення Якщо перший компонент визначається як "цілісний (integral)" з другим компонентом, то це означає, що два компоненти, про які йде мова, фактично з'єднані між собою, і що ці два компоненти не можуть бути відокремлені без пошкодження або знищення одного або обох компонентів або їх функції. Компоненти, які є цілісними, не означає, що вони можуть бути відокремлені один від одного протягом терміну слугування компонентів, про які йде мова – тобто, компоненти, по суті, постійно з'єднані. З'єднання двох "цілісних" компонентів може бути, наприклад, механічним (наприклад, за допомогою механічних замків) або за допомогою клею або інших подібних засобів. Короткий опис креслень Винахід буде описано більш детально з посиланням на прикладені схематичні креслення, на яких: На фіг.1 показаний контейнер для рідини, на фіг. 1А - вигляд контейнера у розібраному стані. На фіг.2 показаний вид контейнера для рідини на фіг. 1, в поперечному перерізі по осі помпи для піни, у не натиснутому стані. На фіг. 3 показаний контейнер для рідини на фіг. 2 у натиснутому стані. На фіг. 4А і 4Б показана одна з конструкцій фіксуючої втулки. На фіг. 5А та 5Б показана інша конструкція фіксуючої втулки. На фіг. 5В і 5Г показані альтернативні втілення контейнера для рідини. На фіг. 6А показана комбінація дозатора і замінного контейнера для рідини. На фіг 6Б показаний переріз через дозатор/контейнер. На фіг.7 показаний переріз механізму дозатора, з віджатим активатором. На фіг.8 показаний схожий переріз, як на фіг. 7, але з контейнером для рідини, встановленим на місце. На фіг. 9 показаний альтернативний підйомний механізм кришки сопла. На фіг. 10А і 10Б показані поперечні перерізи по частині дозатора і контейнера для рідини відповідно до втілень. На фіг. 10В показаний перспективний вид активатора на фіг. 10А і 10Б втілень. Детальний опис втілень На фіг. 1-5 показаний контейнер 100 для рідини. Контейнер 100 для рідини, який призначений для надійного і безпечного зберігання і транспортування рідини перед використанням і який вставляється в дозатор 200 для дозування рідини. Контейнер 100 спроектований для використання в дозаторах 200, в яких дозування здійснюється з дна дозатора (див. фіг. 6А і 6Б). Контейнер 100 містить резервуар 105 для рідини та помпу 110 для піни. Резервуар 105 для рідини є частиною контейнера 100 для рідини, в якій зберігається рідина. На фігурах показано, що він має зазвичай циліндричну форму, але можливі й інші тривимірні форми (наприклад, кубічна). Резервуар 105 є порожнистим. Резервуар 105, відповідно, зроблений з матеріалу, який витримує рідину, що міститься в ньому, без пошкодження рідини або резервуара 105. Відповідними матеріалами для резервуара105 є пластмаси, наприклад, поліетилен або поліпропілен. Як видно на фіг. 1, резервуар105 може складатися з двох частин. Одна частина є більш м'якою, ніж інша, і сплющується, якщо рідину дозують з резервуара 105. Ця конструкція дозволяє уникнути проблеми з нарощуванням вакууму всередині резервуара 105, при 5 UA 106906 C2 5 10 15 20 25 30 35 40 45 50 55 60 збереженні частини резервуару 105, яка є жорсткою, відповідно відображуючи інформацію про це. Рідина, що міститься в резервуарі 105, є переважно милом або миючим засобом. Однак, можливі інші рідини, в межах даного винаходу. Інші рідини включають, наприклад, дезінфікуючі засоби, засоби для догляду за шкірою (наприклад, зволожуючі креми) і навіть медикаменти. Рідина, як правило, є на водній основі. Склад рідини в резервуарі 105 може змінювати фахівець в залежності від природи рідини і бажаного результату. Контейнер 100 для рідини містить помпу 110 для піни. Помпу 110 активують для переміщення рідини з резервуара105 та дозування її у вигляді піни. Активація помпи 110 в першому напрямку (V) розвантажує певну кількість цієї рідини у вигляді піни з резервуара 105 через помпу 110. Як показано, помпу 110 розташовують на одному кінці резервуара 105, а перший напрямок V відповідає осі циліндричного резервуара 105 для рідини. Помпа 110 має взагалі також циліндричну форму, але можливі й інші форми. Помпи 110 для піни, прийнятні для використання, можуть бути доступними від корпорації Rexam Airspray. Крім того, такі помпи для піни, описані в US 5,445,288 і у WO 95/26831, є типовими прикладами помп для піни. Помпа 110 зазвичай містить, щонайменше, один поршень 111, щонайменше, один циліндр 112 і, щонайменше, одну повітряну камера 113. Щонайменше, один поршень 111 знаходиться всередині, щонайменше, одного циліндра 112 і може переміщатися в першому напрямку (V) всередині зазначеного циліндра 112. Після активації помпи 110, щонайменше один, поршень 111 активується всередині, щонайменше одного, циліндра 112, таким чином, видаючи певну кількість рідини з резервуара 105. Щонайменше одну, повітряну камеру 113 розташовують таким чином, що активація помпи 110 стискає повітря камери 113, щоб змусити повітря діяти на рідину у помпі 110, таким чином створюючи піну. Різні сітки або пористі матеріали також можуть бути присутніми в помпі 110 для сприяння утворенню піни. Конструктивні деталі помп 110 для піни, наведені, наприклад, в WO 95/26831. Як показано на фіг. 1-4, кришка 121 сопла розташована так, що, принаймні, частково оточує помпу 110 під час зберігання, транспортування та використання контейнера 100 для рідини. Кришка 121 забезпечує захист помпи 110 під час зберігання, транспортування та використання контейнера 100. Тому, як показано, вона охоплює, по суті, всю помпу 110. Кришка 121 може мати форму, подібну формі помпи 110, так що може бути досягнута точна посадка навколо помпи 110. У ілюстрованому випадку кришка 121 є приблизно циліндричною, хоча можливі і інші форми. Кришка 121 охоплює помпу 110, так як вона виступає з резервуару 105 для рідини. Кришка 121 розташована так, що ковзне примикає до з'єднуючої частини 127, яка розташована фіксовано відносно контейнера 105. Таким чином, можна гарантувати, що помпа 121 створює сили по суті, уздовж осі першого напряму. Як показано, кришка 121 сопла має першу кінцеву поверхню 122, яка простягнена перпендикулярно першому напрямку (V). Перша кінцева поверхня 122 розташована на першому кінці кришки 121 сопла. Ця перша поверхня 122 слугує для захисту помп 110 і прикладення тиску до помпи 110 при активації помпи 110. Зрозуміло, що поняття - перша кінцева поверхня, яка простягнена перпендикулярно першому напрямку (V), охоплює напрямки, які не є паралельними першому напрямку (V). Наприклад, на фіг. 1-3 показаний один приклад такого розміщення першої торцевої поверхні 122. Кришка 121 становить єдине ціле зі замінним контейнером 100 для рідини. Іншими словами, вона постійно з'єднана з контейнером 100 і не може бути відділена від нього без руйнації кришки 121, контейнера 100 і / або його функції. Як показано на фіг. 1, кришка 121 нерозривно з'єднана з контейнером 100 за допомогою гачків на контейнері 100, які зачеплені в канавках в кришці 121. Також можливі інші механізми для об'єднання в одне ціле кришки 121 з контейнером 100. Об'єднання кришки121 з контейнером 100 повинне бути виконане так, щоб було можливо переміщення кришки 121, про що буде описано далі. Важливо відзначити, що кришка 121 встановлена з можливістю переміщення в першому напрямку (V). Це досягається завдяки канавкам в кришці 121. Переміщення кришки 121 в першому напрямку (V) активує помпу 110 для піни, шляхом натиснення на помпу 110 в зазначеному першому напрямку (V). Помпа 110 у не натиснутому і натиснутому положеннях показана на фіг. 2 і 3. Щоб дозволити рідині у вигляді піни виходити з контейнера 100 під дією помпи 110, перша кінцева поверхня 122 кришки 121 має дозуючий отвір 125. Дозуючий отвір 125 є співвісним з помпою 110. Кришка121 забезпечує захист помпи 110 під час зберігання, транспортування та використання контейнера 100. Але, так як кришка121 залишається об'єднаною з контейнером 6 UA 106906 C2 5 10 15 20 25 30 35 40 45 50 55 60 100, коли контейнер 100 поміщають в дозатор 200, то отримують більш безпечне і більш герметичне рішення. Крім того, те, що кришка121 не знімається і не викидається, поки контейнер 100 є розміщеним в дозаторі 200, забезпечує зменшення відходів. Як показано на фіг. 1-5, кришка 121 може мати фланець 126, який простягнений, принаймні частково, в напрямку, перпендикулярному першому напрямку (V). Цей фланець 126 взаємодіє з механізмом дозатора 200. Як показано на фіг. 1 і 2, фланець 126 може мати форму виступаючого кільця, яке простягається від кришки 121, по суті, у всіх напрямках. Фланець 126 також може бути присутнім тільки на частині кришки 121. Відповідно, як показано, зокрема, на фіг. 1 і 2, фланець 126 розташований на другому кінці 123 зазначеної кришки 121, дивлячись вздовж першого напрямку (V). Наявність фланця 126 на другому кінець 123 кришки 121 означає, що потрібний ефект важеля може мати місце на кришці 121. Додаткова функція фланця 126 буде розглянута нижче у зв'язку з механізмом дії дозатора 200. Відповідно, помпа 110, кришка 121, і дозуючий отвір 125 у першій кінцевій поверхні 122 зазначеної кришки 121, кожен окремо, мають вісь симетрії в першому напрямку (V). Вісь симетрії може бути віссю повороту, дзеркальною віссю симетрії або віссю лінійного переміщення. Осі симетрії цих компонентів повинні збігатися в першому напрямку (V), і можуть збігатися з віссю симетрії цілого контейнера 100. Найбільш прийнятним є, щоб помпа 110, кришка 121 і дозуючий отвір 125 мали, по суті, круглу форму в площині, перпендикулярній першому напрямку (V), з віссю симетрії цих компонентів, яка співпадає з першим напрямком (V), як показано на фіг.1-5. Резервуар 105 для рідини може також мати вісь симетрії, що проходить в першому напрямку (V), яка може або не може співпадати з однією або більше осями симетрії помпи 110, кришки 121 і дозуючого отвору 125. Як показано на фіг. 1 і детально на фіг. 4 і 5, контейнер 100 може додатково містити фіксуючу втулку 130. Фіксуюча втулка 130, що показана, має форму кільця, яке простягнене над помпою 110. Фіксуюча втулка 130 може простягатися повністю або частково над помпою 110. Фіксуюча втулка 130 слугує для запобігання руху кришки 121 в першому напрямку (V), коли такий рух є не потрібний (наприклад, під час транспортування та зберігання контейнера 100). Тим не менш, фіксуюча втулка 130 може бути переміщена в інше положення на контейнері 100, або повністю вилучена з нього, коли рух кришки 121 в першому напрямку (V) є бажаним (тобто під час дозування рідини). Іншими словами, фіксуюча втулка 130, розташована так, що - в першому положенні (А) фіксуючої втулки 130 - фіксуюча втулка 130 впирається в кришку 121, запобігаючи зміщення кришки 121 в першому напрямку (V). У другому положенні (Б) фіксуючої втулки 130 - кришка1 21 може бути зміщена в зазначеному першому напрямку (V). На фіг. 4А показаний один з варіантів фіксуючої втулки 130. На фіг. 4А, фіксуюча втулка 130 впирається в кришка 121, і залишається в цьому положенні (A) за допомогою запірних елементів на контейнері 100, які зачеплені з відповідними запірними елементами на фіксуючій втулці 130. Скручування фіксуючої втулки 130 вивільняє запірні елементи, що дозволяє фіксуючій втулці 130 зміщуватися в першому напрямку до другого положення (Б), у якому фіксуюча втулка 130 не впирається в кришку121 сопла. У цьому другому положенні (Б), кришка121 може вільно переміщатися в першому напрямку (V), і рідина може бути дозована. Отже, фіксуюча втулка 130 є зміщуваною в першому напрямку (V) між першим положенням (A) і другим положенням (Б). Відповідно, фіксуюча втулка 130 може бути зафіксована в положенні (A) і положенні (Б). На фіг. 5A і 5Б показаний альтернативний варіант для фіксуючої втулки 130. Фіксуюча втулка 130 (див. фіг. 5А і 5Б) виконана у вигляді знімного кільця. У першому положенні (A), фіксуюча втулка 130 впирається в кришку 121. Фіксуюча втулка на фіг. 5А може бути повністю вилучена з контейнера 100 користувачем, для забезпечення другого положення (Б), як показано на фіг. 5Б, в якому кришка 121 може вільно переміщатися в першому напрямку (V), так що рідина може бути дозована. На фіг. 5В і 5Г показані альтернативні варіанти втілень контейнера 100 для рідини, які містять насос для піни, розташований, щонайменше, частково, всередині кришки 121 сопла. Кришка 121, пристосована для роз'ємного фіксування відносно контейнера 100. Коли кришку 121 фіксують відносно контейнера 100, кришка 121, і, відповідно, також насос для піни, не можуть бути переміщені в першому напрямку (V). Кришка 121 є невід'ємно з'єднаною з контейнером 100 за допомогою, щонайменше, одного виступу, наприклад, у формі виступу 140, який розташований на з'єднуючій частині 127 контейнера 100. Щонайменше, один виступ 140 зачеплений у, щонайменше, одній канавці 142 в кришці 121. На фіг. 5В показана кришка 121 в фіксованому положенні. Канавка 142 має обернену Lподібну форму. Коли виступ 140 знаходиться в горизонтальній частині канавки 142, кришка 7 UA 106906 C2 5 10 15 20 25 30 35 40 45 50 55 60 сопла фіксується в першому напрямку (V). При повороті кришки 121 у положення, в якому виступ 140 знаходиться у вертикальній частині канавки 142 (див. фіг. 5Г), кришка 121 є вивільненою. Насос для піни, таким чином, може бути приведений в дію, переміщенням кришки 121 в першому напрямку (V). Як показано на фіг. 6-8, також забезпечується комбінація дозатора 200 і замінного контейнера 100 рідини. Дозатор 200 знаходиться в місці, де рідина буде використовуватися (наприклад, ванна кімната, лікарня або кухня). Коли бажано рідину у вигляді піни, дозатор 200 активують і він, в свою чергу, активує помпу 110 для піни і відбувається дозування піни. Показаний дозатор 200 пристосований для установки на вертикальну поверхню (наприклад, на стіну або двері), і піна дозується від нижнього кінця дозатора 100. Тому дозатор 200 може мати засіб кріплення для монтажу дозатора 200 на вертикальній поверхні. Контейнер 100 монтують всередині дозатора 200 з резервуаром 105 для рідини, який розташований вертикально над помпою 110. Інші конструкції також можливі в межах винаходу (наприклад, ніжки, щоб дозатор стояв на горизонтальній поверхні, або інші варіанти розташування контейнера 100 для рідини). Показаний дозатор 200 має корпус 220, що містить контейнер 100 для рідини. Корпус 220 має першу частину 221 та другу частину 222. Перша і друга частини 221, 222 шарнірно з'єднані одна з одною, і скріплені за допомогою замка 223. Інші засоби скріплення між першою і другою частинами 221, 222 є також можливі. У показаному варіанті втілення, перша частина 221 складає передній бік корпуса 220, а друга частина 222 - задній бік корпусу 220, і дві частини шарнірно з'єднані з дном корпусу 220, хоча інші конструкції також можливі в рамках цього винаходу. Корпус 220 може бути виготовлений з будь-яких прийнятних матеріалів, наприклад, пластмаси або металу. Корпус 220 утримує контейнер 100 на місці і захищає його від пошкоджень і крадіжок. Корпус 220 не обов'язково є цілісним, і контейнер 100 для рідини може утримуватися на місці в дозаторі 200 з допомогою інших засобів (наприклад, еластичних ременів, механічних захватів між контейнером 100 і дозатором 200, або просто за допомогою гравітаційних сил). Контейнер 100 для використання в дозаторі має резервуар 105 для рідини і помпу 110 для піни. Резервуар 105 і помпа 110 розташовані так, що активації помпи 110 в першому напрямку (V) забезпечує вихід певної кількості рідини у вигляді піни з резервуара 105 через помпу 110. Характер і механізм дії резервуара 105 та помпи 110 описано вище з посиланнями на фіг. 1-5. Дозатор 200 має привід 210, який переміщується безпосередньо користувачем або двигуном при роботі дозатора 200. Привід 210 перетворює переміщення, яке здійснює користувач або двигун, у переміщення, прийнятне для видачі рідкої піни (тобто переміщення в першому напрямку (V) контейнера 100 для рідини). Переміщення приводу 210, показані на фігурах, здійснюється безпосередньо користувачем. Однак, також можливо, що дозатор 200 має електродвигун, який активується користувачем (наприклад, за допомогою кнопки, важеля, ІR-датчика і т.п.) таким чином, щоб змістити привід 210. Привід 210 являє собою окремий компонент дозатора 200 до підйомного пристрою 120. Переміщення привода 210, як правило, здійснюється у напрямку іншому, ніж перший напрямок (V). Привід 210, детально показано на фіг. 7. Привід 210 має активуючу поверхню 211, на яку натискає користувач, пальці 212, навколо яких привід 210 шарнірно навішують на дозатор200, і виступи 213, які зачіпляють підйомний пристрій 120 контейнера 100 для рідини. На активуючу поверхню 211 натискають краєм руки користувача, і рідину у вигляді піни видають в долоню користувача. Можливі інші варіанти приводу, наприклад, в яких привід 210 реверсують і активуючу поверхню 211 витягають одним або декількома пальцями користувача і піну дозують в долоню користувача. Пальці 212 можуть утворювати частину приводу 210 або корпуса 220 дозатора, альтернативно пальці 212 можуть утворювати частину окремої осі. Привід 210, відповідно, складається з одного компонента, як показано на фіг. 7. Тобто, коли на привід 210 натискає користувач, він діє безпосередньо на описаний підйомний пристрій 120 без проміжних елементів. Привід 210, більш прийнятно, є цілісною частиною з дозатором 200. Підйомний пристрій 120, який є переміщуваним в першому напрямку (V), розміщений між приводом 210 і помпою 110. Підйомний пристрій 120, розташований так, щоб передати рух приводу 210 на помпу 110 у першому напрямку (V) для активації помпи 110 для рідини. Підйомний пристрій 120 об'єднаний із замінним контейнером100 для рідини (тобто постійно прикріплений до нього) або є знімним з дозатора 200 (тобто є окремим компонентом до контейнера 100 і дозатора 200). Підйомний пристрій 120 має форму, яка дозволяє прикладення сил за допомогою приводу 210, для передачі їх на помпу 110. Як показано, підйомний пристрій 120 має форму, яка входить у зачеплення з виступами 213 привода 210 на протилежних боках дозатора, і поверхню, яка діє на помпу 110 для видачі піни. Підйомний пристрій 120, більш прийнятно, безпосередньо 8 UA 106906 C2 5 10 15 20 25 30 35 40 45 50 55 60 сполучений з помпою 110 і безпосередньо сполучений з приводом 210. Підйомний механізм повинен також дозволяти піні перейти від помпи для піни назовні дозатора 200. Підйомний пристрій може мати кришку 121 сопла, яка, принаймні частково, охоплює помпу 110, як описано вище для контейнера 100, і, як показано на фіг. 1-5. У цьому варіанті, дозатор 200 особливо підходить для описаного контейнера 100. Таким чином, може бути забезпечена комбінація контейнера 100 і дозатора 200, де контейнер 100 є контейнером 100 для рідини, описаним з посиланнями на фіг. 1-5. Як описано вище щодо контейнера 100, кришка 121 переважно є невід'ємною частиною замінного контейнера 100. Як описано вище, кришка 121 має першу кінцеву поверхню 122, яка простягнена перпендикулярно першому напрямку (V), причому, перша кінцева поверхня 122, яка має дозуючий отвір 125, який лежить на одній лінії з помпою110, що дозволяє видавати певну кількість зазначеної рідини через дозуючий отвір125. Інші деталі кришки 121 описані вище при описі контейнера 100. Як зазначено вище, кришка 121 має фланець 126, який простягнений, принаймні частково, в напрямку, перпендикулярному першому напрямку (V), і фланець 126 виконаний з можливістю взаємодії з вказаним приводом 210 дозатора 200. Так як фланець 126 знаходиться на другому кінці 123 кришки 121, як показано на фігурах, прийнятні ефекти важеля можуть бути здійснені в дозаторі 200. Але, можливі і інші устрої. У варіантах, зображених на фіг. 7 і 8, фланець 126 входить в зачеплення з виступами 213 приводу 210, коли дозатор 200 активують. Деталі фланця 126 є такими ж, як ті, що описані вище при описі контейнера 100 для рідини. Кінцевий виступ виконаний, як виступаючий елемент, який виступає від частини приводу 210, такий як, наприклад, палець, штифт або стовщений борт. Виступ може бути невід'ємною частиною приводу 210. Частина альтернативного підйомного пристрою 120, показана на фіг. 9. Підйомний пристрій 120, показаний на фіг. 9, має коромисло з важелями, розташованими для взаємодії з виступами 213 привода 210, і внутрішню поверхню, розташовану для зачеплення з помпою 110 для піни. Підйомний пристрій 120 (фіг. 9) функціонує подібно кришці 121 у попередніх втіленнях. Підйомний пристрій 120 (фіг. 9) може бути знімним як з дозатора 200, так і з контейнера 100 для рідини. На фіг. 10А і 10Б показані поперечні перерізи частини дозатора 200 і контейнера 100 відповідно до втілень. На фіг.10В показаний перспективний вид привода 210 втілень на фіг. 10А і 10Б. Контейнер 100 містить помпу для рідини, яка розташована, щонайменше, частково всередині підйомного пристрою 120, який має кришку 121. Кришка 121 сопла має фланець 126. Привід 210 містить активуючу поверхню 211, яка розташована для натиснення на неї користувачем, і два виступи 215 у вигляді двох полок 215. Привід виконаний з можливістю повороту навколо осі 217 повороту. Полки 215 розташовані так, що впираються у фланець 126 кришки 121, щонайменше, коли користувач натискає на активуючу поверхню 211. При дозуванні частини спіненої рідини з контейнера 100, користувач натискає на активуючу поверхню 211, коли привід 210 знаходиться в положенні, показаному на фіг. 10А. Зусилля, що прикладене користувачем передається через полки 215 на фланець 126 кришки 121. Привід 210, кришка 121 і помпа для піни таким чином, піддаються дії для здійснення ходу дозування. Під час ходу дозування привід 210 повертається навколо осі 217 повороту. На фіг. 10Б показані привід 210 і кришка 121 в кінці ходу дозування. Як і у варіантах на фіг. 7 і 8, у варіантах на фіг. 10А-10В перший важіль проходить між віссю 217 повороту і активуючою поверхнею 211, а другий важіль проходить між віссю 217 повороту і опорною точкою між виступами 213, 215 і фланцем 126. Перший важіль може бути більше, ніж другий важіль. У такий спосіб сила, яка прикладена від виступів 213, 215 до фланця 126 буде більше, ніж сила, прикладена користувачем до активуючої поверхні 211. Показана комбінація дозатора 200 і контейнера 100 функціонує наступним чином: на активуючу поверхню 211 натискає користувач, спричиняючи поворот приводу 210 навколо пальців 212. Рух, таким чином, передається для переміщення в першому напрямку (V). Виступи 213, розташовані на приводі 210, зачіплюють підйомний пристрій 120 (кришку 121 або підйомний пристрій 120 на фіг. 9) описаного контейнера 100. Підйомний пристрій 120 чинить тиск на помпу 110 для рідини в першому напрямку (V) і рідина у вигляді піни дозується в долоню користувача. Як описано вище для контейнера 100, цей контейнер для рідини може додатково мати фіксуючу втулку 130. Фіксуюча втулка 130 розташована так, що у першому положенні (А) фіксуючої втулки 130 вона впирається в кришку 121 і запобігає зміщення кришки121 в зазначеному першому напрямку (V). У другому положенні (Б) фіксуючої втулки 130 кришка 121 може бути зміщена у зазначеному першому напрямку (V). Фіксуюча втулка 130 може 9 UA 106906 C2 5 10 15 20 25 30 35 40 45 50 55 переміщатися в першому напрямку (V) між першим положенням (A) і другим положенням (Б). Відповідно, фіксуюча втулка 130 може бути заблокована у положенні (А) і положенні (Б). Деталі фіксуючої втулки 130 описані вище з посиланнями на фіг. 4А, 4Б, 5А та 5Б. Слід зазначити, що привід 210, підйомний пристрій 120 і помпа 110 можуть бути окремими компонентами комбінації дозатора 200 і контейнера 100. Крім приводу 210 і корпусу 220 дозатор 200 може мати один або більше додаткових компонентів, таких як замки 223, внутрішні опори контейнера 100, засоби кріплення для монтажу дозатора 200 на вертикальній поверхні (наприклад, на стіні), петлі, щоб дозволити відкрити корпус 220, і вікна, щоб бачити вміст. Характеристика, конструкція та приєднання таких компонентів в дозатор 200 за винаходом будуть очевидні фахівцям в даній галузі. У конкретному втіленні, показаному на фіг. 7 і 8, дозатор 200 має засіб 230 зчеплення, який входить в зачеплення з контейнером 100. Засіб 230 зчеплення слугує для утримання контейнера 100 на місці в дозаторі 200, так що ефективне дозування може відбуватися без небажаного зміщення контейнера 100 (наприклад, в першому напрямку (V)). Тому, засіб зчеплення 230 не повинен мати змогу переміщатися в першому напрямку (V). Засіб зчеплення 230 може зачіплятися з фіксуючою втулкою 130 контейнера100, або може зачіплятися з резервуаром 105, помпою 110, або з іншим місцем на контейнері 100. Зачіпний фланець 150 (фіг. 5В і 5Г) може бути забезпечений на контейнері 100 зокрема з метою зачеплення з засобом 230 зачеплення дозатора 200. Засіб зачеплення не повинен зачіплятися з підйомним пристроєм 120 або кришкою 121, так як ці компоненти призначені для переміщення у першому напрямку (V). Засіб 230 зчеплення може бути сконструйований таким чином, що тільки певна конструкція контейнера 100 для рідини (наприклад, з певним вмістом) може бути використана в комбінації з дозатором 200. Наприклад, засіб 230 зчеплення може мати вирізаний рельєф або виступи, які зчіплюються з відповідним рельєфом на контейнері 100, і тому тільки певний бажаний контейнер 100 може зачіплюватися з засобом 230 зчеплення. Засіб 230 зчеплення може мати різні форми, наприклад, байонетне з'єднання, гвинтове з'єднання, один або кілька рухомих кулачків або з'єднання типу "заcкочка" в дозаторі 200, в якому закріплений контейнер 100. Засіб 230 зчеплення може бути фіксованим компонентом дозатора 200, або може бути рухомим у дозаторі 200. Якщо засіб 230 зчеплення є рухомим в дозаторі 200, то він може бути пружно розташованим або розташований іншим еластичним способом так, що він зміщується при введенні контейнера 100 в дозатор 200, але повертається до зчепленого положення при правильному розміщенні контейнера 100. Засіб 230 зчеплення також може бути активований вручну або закриттям корпусу 220 дозатора 200. Засіб 230 зчеплення може мати одну або декілька нахилених поверхонь, які сприяють правильній установці та зчепленню контейнера 100 в дозаторі 200. Засіб 230 зчеплення може бути пружно підвішений в дозаторі 200 так, що коли корпус 220 відкривають, засіб 230 зчеплення утримується у відкритому положенні за допомогою, наприклад, пружини. Контейнер 100 для заміни може бути видалений з дозатора 200 і новий контейнер 100 може бути розміщений в дозаторі 200. Коли корпус 220 закривають, засіб 230 зчеплення штовхається корпусом 220 проти пружини в положення зчеплення, в якому новий контейнер 100 є зчепленим. Особливо привабливий засіб 230 зчеплення, показано на фіг. 7 і 8. Ілюстрований засіб 230 зчеплення містить С-подібний елемент, який може бути зміщений в площині, яка є перпендикулярною першому напрямку (V). Засіб 230 зчеплення з'єднують з корпусом 220, так що відкриття і закриття корпусу 220 зміщує C-подібний елемент у зазначеній площині, яка перпендикулярна першому напрямку (V). Коли корпус 220 відкривають, засіб 230 зчеплення втягується так, що контейнер 100 може бути вставлений або видалений з дозатора 200. Коли корпус 220 закривають, засіб 230 зчеплення розгортається і зчіплюється з контейнером 100. Відповідно, засіб 230 зчеплення входить в зачеплення з фіксуючою втулкою130 контейнера 00. Фіксуюча втулка130 контейнера 100 може також мати рельєфні вирізи або виступи, які зчіплюються з засобом 230 зчеплення. Деяка кількість рухомих частин дозатора 200 / контейнера 100 є цілісними з контейнером 100, або можуть бути видалені з дозатора. Як наслідок, якщо дозатор 200 перестає функціонувати, то цілісний дозатор 200 не буде мати потребу замінювати, а, замість цього, новий контейнер100 з вбудованою помпою110 для піни може бути розміщений в дозаторі 200. Описані вище, як приклад, втілення можуть бути скомбіновані, що зрозуміло для фахівця в даній галузі. Отож, зрозуміло, що вищевикладене є ілюстрацією різних прикладів втілень і винахід не обмежується конкретними описаними варіантами втілень, і що модифікації розкритих втілень, 10 UA 106906 C2 5 10 15 20 25 30 35 40 45 50 55 60 комбінації ознак розкритих втілень, а також інші варіанти втілень включені в обсяг прикладеної формули винаходу. Термін "включає" або "має", який використовується в описі, має можливість бути розширеним і включає одну або більше зазначених ознак, елементів, трансформувань, компонентів або функцій, але не виключає наявності або додавання одних або більше інших ознак, елементів, трансформувань, компонентів, функції або їх груп. Термін "і/або", який використовується в описі, включає будь-яку і всі комбінації одного або більше пов'язаних перерахованих елементів. Загальна абревіатура "наприклад (e.g.)", яка використовується в описі і яка походить від латинської фрази "exempli gravita, " може бути використана для введення або вказування на раніше згаданий загальний приклад або приклади, і не призначені для обмеження таких прикладів. Загальна абревіатура "тобто (i.e.)", яка використовується в описі і яка походить від латинської фрази "id est", може бути використана для вказівки конкретного елемента з більш загального переліку. Термінологія, яка використовується в цьому документі, ставить за мету опис конкретних варіантів втілень і не призначена для обмеження винаходу. Артиклі, що використовуються в англійському тексті, "а", "an" і "the" призначені для визначення форми множини, якщо з контексту це явно не вказано. Якщо не вказано інакше, всі терміни (включаючи технічні і наукові терміни), що використовуються тут, мають той же зміст, який зазвичай є зрозумілим будь-якому фахівців у даній галузі техніки, до якої належить даний винахід. Також розуміло, що терміни, такі що визначені у загально використовуваних словниках, слід тлумачити як такі, що мають зміст, який відповідає їх значенням в контексті відповідної техніки і не повинні інтерпретуватися в ідеалізованому або надмірно формальному сенсі, якщо це прямо не визначено в описі. Слід мати на увазі, що, коли елемент згадується як "на", "пов'язаний" або "з'єднаний" до іншого елементу, він може знаходитися прямо "на", може бути пов'язаний або з'єднаний з іншим елементом або можуть також бути присутні проміжні елементи. На противагу цьому, коли елемент згадується як "безпосередньо на", "безпосередньо пов'язаний" або "безпосередньо з'єднаний" з іншим елементом, то проміжні елементи не присутні. Слід мати на увазі, що, хоча терміни перший, другий, третій і т.д., можуть бути використані тут для опису різних елементів, компонентів, областей, шарів і / або секцій, ці елементи, компоненти, області, шари і / або секції не повинні бути обмежені цими термінами. Ці терміни використовуються тільки для кращого відрізнення одного елемента, компонента, області, шару або секції від іншого елемента, компонента, області, шару або секції. Таким чином, перший елемент, компонент, область, шар або секція, що обговорюється тут, можна було б назвати другим елементом, компонентом, областю, шаром або секцією, не відступаючи від змісту даного винаходу. Варіанти як приклади втілення цього винаходу були описані з посиланням на ілюстрації поперечного перерізу, які є схематичними ілюстраціями ідеалізованих втілень (і проміжних структур) винаходу. Тому слід приймати до уваги відхилення від показаних форм в результаті, наприклад, технологій виготовлення та / або допусків. Таким чином, варіанти здійснення даного винаходу не повинні сприйматися як обмежені конкретною формою місць, показаних тут, а повинні включати відхилення у формі, в результаті, наприклад, умов виробництва. ФОРМУЛА ВИНАХОДУ 1. Контейнер (100) для рідини для дозатора (200), який має резервуар (105) для рідини і помпу (110) для піни, яка при активації в першому напрямку (V) видає певну кількість рідини у вигляді піни із резервуара (105) для рідини через помпу (110) для піни, де кришка (121) сопла розташована так, що, щонайменше частково, охоплює помпу (110) для піни під час зберігання, транспортування і використання контейнера (100) для рідини, і де кришка (121) сопла має першу кінцеву поверхню (122), яка простягнена перпендикулярно першому напрямку (V), який відрізняється тим, що кришка (121) сопла є об'єднаною з замінним контейнером (100) для рідини, причому кришка (121) сопла встановлена з можливістю переміщення в першому напрямку (V) для активації помпи (110) для піни у першому напрямку (V), а перша кінцева поверхня (122) кришки (121) сопла має дозуючий отвір (125), що знаходиться на одній лінії з помпою (110) для піни, крізь який кількість рідини у вигляді піни виходить при активації помпи (110) для піни. 2. Контейнер (100) для рідини за п. 1, який відрізняється тим, що зазначена помпа (110) для піни має щонайменше один поршень (111), щонайменше один циліндр (112) і щонайменше одну 11 UA 106906 C2 5 10 15 20 25 30 35 40 45 50 55 60 повітряну камеру (113), де щонайменше зазначений один поршень (111) розміщений всередині щонайменше зазначеного одного циліндра (112) і може переміщатися в першому напрямку (V) всередині зазначеного циліндра (112) так, що при активації зазначеної помпи (110) для піни зазначений щонайменше один поршень (111) діє всередині зазначеного щонайменше одного циліндра (112) так, що видає певну кількість рідини з зазначеного резервуара (105) для рідини, і тим, що зазначена щонайменше одна повітряна камера (113) розташована так, що активація помпи (110) для рідини стискає повітряну камеру (113) так, що проштовхує повітря в рідину в помпі (110) для рідини, таким чином створюючи піну. 3. Контейнер (100) для рідини за будь-яким з пп. 1, 2, який відрізняється тим, що кришка (121) сопла має фланець (126), який простягнений, щонайменше частково, в напрямку, перпендикулярному першому напрямку (V). 4. Контейнер (100) для рідини за п. 3, який відрізняється тим, що фланець (126) розташований на другому кінці (123) зазначеної кришки (121) сопла у зазначеному першому напрямку (V). 5. Контейнер (100) для рідини за будь-яким з пп. 1-4, який відрізняється тим, що помпа (110) для піни, кришка (121) сопла і дозуючий отвір (125) в зазначеній першій кінцевій поверхні (122) зазначеної кришки (121) сопла кожне має вісь симетрії в першому напрямку (V), причому зазначені осі симетрії співпадають з першим напрямком (V). 6. Контейнер (100) для рідини за будь-яким одним з попередніх пунктів 1-5, який відрізняється тим, що додатково має фіксуючу втулку (130), яка розташована так, що - у першому положенні (А) зазначеної фіксуючої втулки (130) - вона впирається в кришку (121) сопла та запобігає зміщенню зазначеної кришки (121) сопла у зазначеному першому напрямку (V), а - в другому положенні (Б) зазначеної фіксуючої втулки (130) - кришка (121) сопла може бути переміщена у зазначеному першому напрямку (V). 7. Контейнер (100) для рідини за п. 6, який відрізняється тим, що зазначена фіксуюча втулка (130) може переміщатися в першому напрямку (V) між зазначеним першим положенням (А) і зазначеним другим положенням (Б). 8. Контейнер (100) для рідини за будь-яким одним з пунктів 1-7, який відрізняється тим, що контейнер (100) має частину (127), яка має щонайменше один виступ (140), а кришка (121) сопла має щонайменше одну канавку (142), і тим, що щонайменше один виступ (140) зачеплений у щонайменше одній канавці (142). 9. Контейнер (100) для рідини за п. 8, який відрізняється тим, що кришка (121) сопла в першому положенні зафіксована в першому напрямку (V) виступом (140), який зачеплений з канавкою (142), і тим, що кришка (121) сопла у другому положенні є рухомою в першому напрямку (V). 10. Контейнер (100) для рідини за п. 9, який відрізняється тим, що кришка (121) сопла розташована з можливістю переміщення між першим положенням і другим положенням шляхом повороту кришки (121) сопла в напрямку, перпендикулярному першому напрямку (V). 11. Дозатор (200) для замінного контейнера (100) для рідини за будь-яким одним з пунктів 1-10, який має помпу (110) для піни встановлену для активації в першому напрямку (V), при цьому дозатор (200) має корпус (220) для розміщення контейнера (100) для рідини і привід (210), який переміщується безпосередньо користувачем або двигуном, який відрізняється тим, що привід (210) пристосований для переміщення кришки (121) сопла, яка об'єднана з замінним контейнером (100) з рідиною і розташована так, що, щонайменше частково, охоплює помпу (110) для піни у першому напрямку (V) для передачі переміщення приводу (210) помпі (110) для піни. 12. Дозатор (200) за п. 11, який відрізняється тим, що привід (210) пристосовано діяти безпосередньо на кришку (121) сопла. 13. Дозатор (200) за будь-яким одним з пп. 11, 12, який відрізняється тим, що привід (210) пристосований для взаємодії з фланцем (126) кришки (121) сопла, причому фланець (126) простягнений щонайменше частково в напрямку, перпендикулярному першому напрямку (V). 14. Дозатор (200) за будь-яким з пп. 11-13, який відрізняється тим, що привід (210) є невід'ємною частиною дозатора (200). 15. Дозатор (200) за будь-яким з пп. 11-14, який відрізняється тим, що привід (210) має виступи (213, 215), пристосовані для зачеплення з кришкою (121) сопла. 16. Дозатор (200) за будь-яким з пп. 11-15, який відрізняється тим, що привід (210) шарнірно навішений на дозатор (200) з можливістю повороту навколо пальців (212). 17. Дозатор (200) за будь-яким з пп. 11-16, який відрізняється тим, що дозатор (200) має засіб (230) зчеплення для утримання контейнера (100) для рідини на місці в дозаторі (200). 18. Дозатор (200) за п. 17, який відрізняється тим, що засіб (230) зчеплення має С-подібний елемент, який може переміщатися в площині, по суті, перпендикулярно першому напрямку (V). 12 UA 106906 C2 5 10 15 20 25 30 35 40 45 50 55 19. Дозатор (200) з будь-яким одним з пп. 17, 18, який відрізняється тим, що засіб (230) зчеплення пристосований для зачеплення контейнера (100) для рідини шляхом закриття корпусу (220) дозатора (200). 20. Комбінація дозатора (200) і замінного контейнера (100) для рідини, де контейнер (100) для рідини має резервуар (105) для рідини і помпу (110) для піни, які розташовані так, що активація помпи (110) для піни у першому напрямку (V) видає певну кількість рідини у вигляді піни із резервуара (105) для рідини через помпу (110) для піни, при цьому дозатор (200) має привід (210), який є переміщуваним безпосередньо користувачем або двигуном, і де підйомний пристрій (120), який встановлений з можливістю переміщатися в першому напрямку (V), розташований між приводом (210) і помпою (110) для піни, причому підйомний пристрій (120) розташований так, щоб передавати рух приводу (210) до помпи (110) для піни у першому напрямку (V) для активації помпи (110) для піни, яка відрізняється тим, що підйомний пристрій (120) є невід'ємною частиною замінного контейнера (100) для рідини або є встановленим з можливістю зняття з дозатора (200). 21. Комбінація за п. 20, яка відрізняється тим, що підйомний пристрій (120) є невід'ємною частиною замінного контейнера (100) для рідини. 22. Комбінація за будь-яким одним з пунктів 20-21, яка відрізняється тим, що підйомний пристрій (120) має кришку (121) сопла, яка, щонайменше частково, охоплює помпу (110) для піни. 23. Комбінація за п. 22, яка відрізняється тим, що кришка (121) сопла має першу кінцеву поверхню (122), яка простягнена перпендикулярно зазначеному першому напрямку (V), причому перша кінцева поверхня (122) має дозуючий отвір (125), що простягнений на одній лінії з помпою (110) для піни, щоб дозволити видати певну кількість зазначеної рідини через зазначений дозуючий отвір (125). 24. Комбінація за будь-яким одним з пунктів 22, 23, яка відрізняється тим, що кришка (121) має фланець (126), який простягнений, принаймні частково, в напрямку, перпендикулярному зазначеному першому напрямку (V), причому зазначений фланець (126) розміщений так, що взаємодіє з зазначеним приводом (210) зазначеного дозатора (200). 25. Комбінація за будь-яким одним з пунктів 22-24, яка відрізняється тим, що контейнер (100) для рідини додатково має фіксуючу втулку (130), причому зазначена фіксуюча втулка (130) розташована так, що - в першому положенні (А) зазначеної фіксуючої втулки (130) - фіксуюча втулка (130) впирається в кришку (121) сопла і запобігає переміщенню зазначеної кришки (121) сопла у зазначеному першому напрямку (V), а - в другому положенні (Б) зазначеної фіксуючої втулки (130) - кришка (121) сопла може бути переміщена у зазначеному першому напрямку (V). 26. Комбінація за п. 25, яка відрізняється тим, що фіксуюча втулка (130) встановлена з можливістю переміщення в першому напрямку (V) між зазначеним першим положенням (А) і зазначеним другим положенням (Б). 27. Комбінація за будь-яким з пунктів 20-26, яка відрізняється тим, що привід (210) є невід'ємною частиною дозатора (200). 28. Комбінація за будь-яким одним з пунктів 20-27, яка відрізняється тим, що привід (210) пристосований діяти безпосередньо на підйомний пристрій (120). 29. Комбінація за будь-яким одним з пунктів 20-28, яка відрізняється тим, що привід (210) має виступи (213, 215), які встановлені для зачеплення з підйомним пристроєм (120). 30. Комбінація за будь-яким одним з пунктів 20-29, яка відрізняється тим, що привід (210) шарнірно навішений на дозатор (200) з можливістю повороту навколо пальців (212). 31. Комбінація за будь-яким одним з пунктів 20-30, яка відрізняється тим, що дозатор (200) має засіб (230) зчеплення для утримання контейнера (100) для рідини на місці в дозаторі (200). 32. Комбінація за п. 31, яка відрізняється тим, що засіб (230) зчеплення має С-подібний елемент, який встановлений з можливістю переміщення в площині, по суті перпендикулярно до першого напрямку (V). 33. Комбінація за будь-яким одним з пунктів 20-32, яка відрізняється тим, що дозатором (200) має корпус (220) для вміщення контейнера (100) для рідини. 34. Комбінація за будь-яким одним з пунктів 31 і 32 у комбінації з п. 33, яка відрізняється тим, що засіб (230) зчеплення встановлений для зачеплення з контейнером (100) для рідини шляхом закриття корпусу (220) дозатора (200). 35. Комбінація за будь-яким з пунктів 20-34, яка відрізняється тим, що контейнер (100) для рідини є контейнером (100) для рідини за будь-яким з пунктів 1-10. 13 UA 106906 C2 14 UA 106906 C2 15 UA 106906 C2 16 UA 106906 C2 17 UA 106906 C2 18 UA 106906 C2 19 UA 106906 C2 20 UA 106906 C2 21 UA 106906 C2 22 UA 106906 C2 23 UA 106906 C2 24 UA 106906 C2 25 UA 106906 C2 26 UA 106906 C2 27 UA 106906 C2 28
