Спосіб обслуговування гостьового абонента у системі мобільного зв’язку

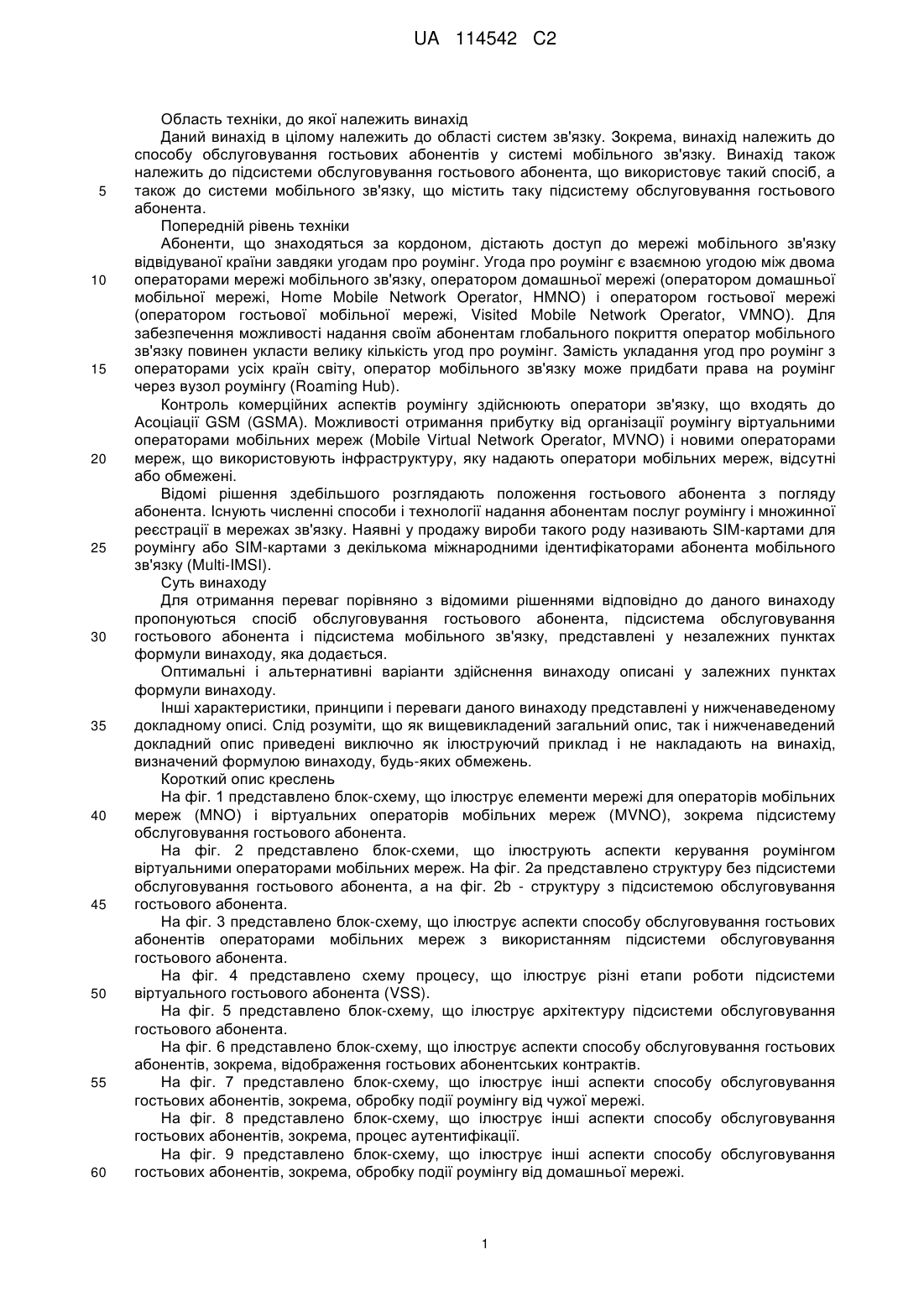

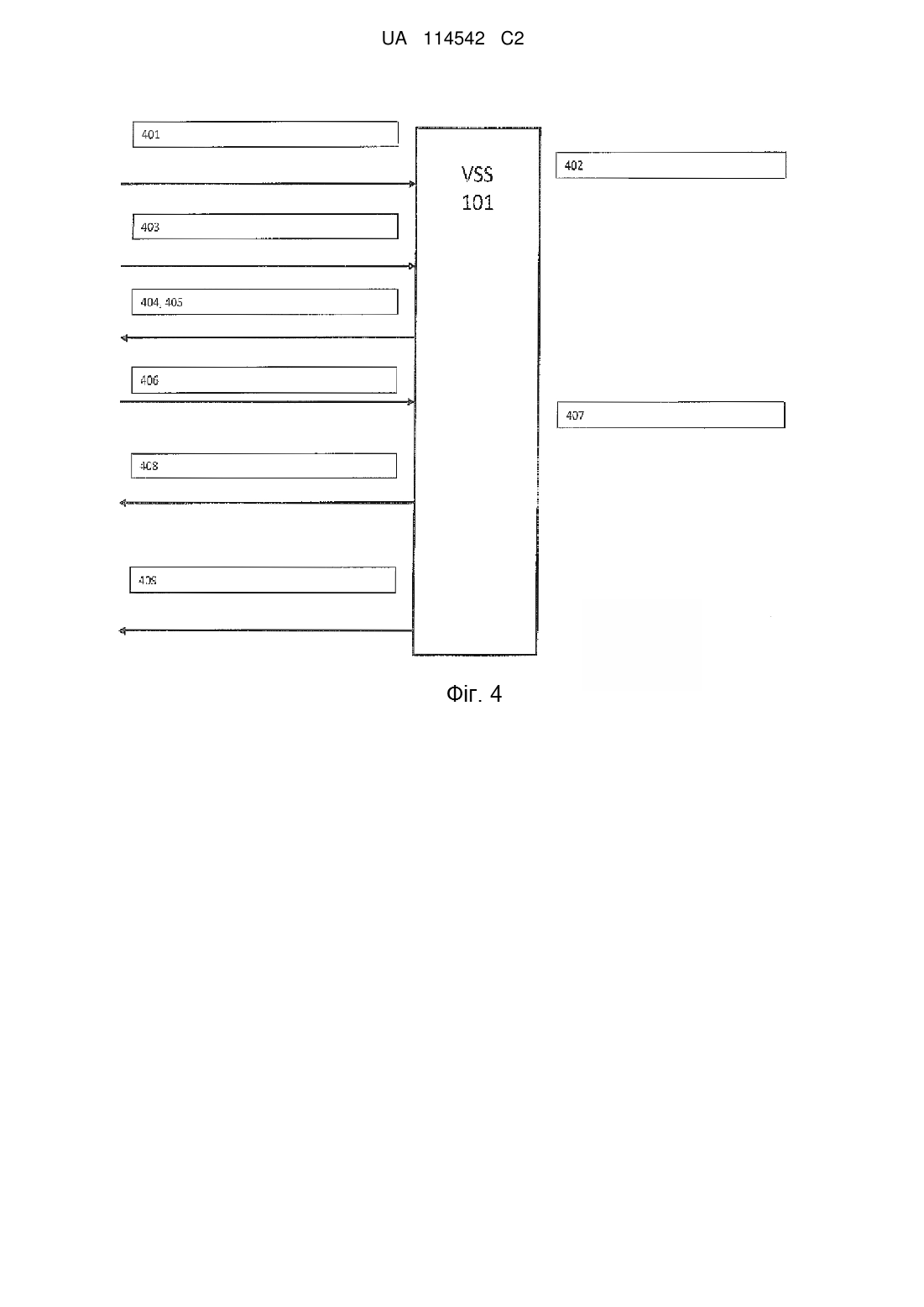

Реферат: Відповідно до винаходу пропонується спосіб обслуговування гостьового абонента у системі мобільного зв'язку. Спосіб за винаходом, здійснюваний підсистемою віртуального гостьового абонента (VSS), що міститься у системі мобільного зв'язку, включає наступні кроки: виявлення події роумінгу на MSISDN мобільної станції (МС), що працює у системі мобільного зв'язку; визначення оператора мобільної мережі у системі мобільного зв'язку, який має мережу HPLMN, що покриває географічну зону МС, як оператора гостьової мобільної мережі МС; приймання гостьового IMSI від оператора гостьової мобільної мережі; призначення гостьового IMSI для MSISDN даної МС; передавання гостьового IMSI у МС; перехоплення ініціалізації автентифікації у оператора гостьової мобільної мережі; автентифікацію МС у оператора домашньої мобільної мережі МС; і активацію гостьового абонентського облікового запису, ідентифікованого за гостьовим IMSI, на основі відповіді автентифікації, прийнятої від оператора домашньої мобільної мережі. UA 114542 C2 (12) UA 114542 C2 UA 114542 C2 5 10 15 20 25 30 35 40 45 50 55 60 Область техніки, до якої належить винахід Даний винахід в цілому належить до області систем зв'язку. Зокрема, винахід належить до способу обслуговування гостьових абонентів у системі мобільного зв'язку. Винахід також належить до підсистеми обслуговування гостьового абонента, що використовує такий спосіб, а також до системи мобільного зв'язку, що містить таку підсистему обслуговування гостьового абонента. Попередній рівень техніки Абоненти, що знаходяться за кордоном, дістають доступ до мережі мобільного зв'язку відвідуваної країни завдяки угодам про роумінг. Угода про роумінг є взаємною угодою між двома операторами мережі мобільного зв'язку, оператором домашньої мережі (оператором домашньої мобільної мережі, Home Mobile Network Operator, HMNO) і оператором гостьової мережі (оператором гостьової мобільної мережі, Visited Mobile Network Operator, VMNO). Для забезпечення можливості надання своїм абонентам глобального покриття оператор мобільного зв'язку повинен укласти велику кількість угод про роумінг. Замість укладання угод про роумінг з операторами усіх країн світу, оператор мобільного зв'язку може придбати права на роумінг через вузол роумінгу (Roaming Hub). Контроль комерційних аспектів роумінгу здійснюють оператори зв'язку, що входять до Асоціації GSM (GSMA). Можливості отримання прибутку від організації роумінгу віртуальними операторами мобільних мереж (Mobile Virtual Network Operator, MVNO) і новими операторами мереж, що використовують інфраструктуру, яку надають оператори мобільних мереж, відсутні або обмежені. Відомі рішення здебільшого розглядають положення гостьового абонента з погляду абонента. Існують численні способи і технології надання абонентам послуг роумінгу і множинної реєстрації в мережах зв'язку. Наявні у продажу вироби такого роду називають SIM-картами для роумінгу або SIM-картами з декількома міжнародними ідентифікаторами абонента мобільного зв'язку (Multi-IMSI). Суть винаходу Для отримання переваг порівняно з відомими рішеннями відповідно до даного винаходу пропонуються спосіб обслуговування гостьового абонента, підсистема обслуговування гостьового абонента і підсистема мобільного зв'язку, представлені у незалежних пунктах формули винаходу, яка додається. Оптимальні і альтернативні варіанти здійснення винаходу описані у залежних пунктах формули винаходу. Інші характеристики, принципи і переваги даного винаходу представлені у нижченаведеному докладному описі. Слід розуміти, що як вищевикладений загальний опис, так і нижченаведений докладний опис приведені виключно як ілюструючий приклад і не накладають на винахід, визначений формулою винаходу, будь-яких обмежень. Короткий опис креслень На фіг. 1 представлено блок-схему, що ілюструє елементи мережі для операторів мобільних мереж (MNO) і віртуальних операторів мобільних мереж (MVNO), зокрема підсистему обслуговування гостьового абонента. На фіг. 2 представлено блок-схеми, що ілюструють аспекти керування роумінгом віртуальними операторами мобільних мереж. На фіг. 2а представлено структуру без підсистеми обслуговування гостьового абонента, а на фіг. 2b - структуру з підсистемою обслуговування гостьового абонента. На фіг. 3 представлено блок-схему, що ілюструє аспекти способу обслуговування гостьових абонентів операторами мобільних мереж з використанням підсистеми обслуговування гостьового абонента. На фіг. 4 представлено схему процесу, що ілюструє різні етапи роботи підсистеми віртуального гостьового абонента (VSS). На фіг. 5 представлено блок-схему, що ілюструє архітектуру підсистеми обслуговування гостьового абонента. На фіг. 6 представлено блок-схему, що ілюструє аспекти способу обслуговування гостьових абонентів, зокрема, відображення гостьових абонентських контрактів. На фіг. 7 представлено блок-схему, що ілюструє інші аспекти способу обслуговування гостьових абонентів, зокрема, обробку події роумінгу від чужої мережі. На фіг. 8 представлено блок-схему, що ілюструє інші аспекти способу обслуговування гостьових абонентів, зокрема, процес аутентифікації. На фіг. 9 представлено блок-схему, що ілюструє інші аспекти способу обслуговування гостьових абонентів, зокрема, обробку події роумінгу від домашньої мережі. 1 UA 114542 C2 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 10 представлено блок-схему, що ілюструє інші аспекти способу обслуговування гостьових абонентів, зокрема, обробку події роумінгу від безпровідної локальної мережі (WLAN). На фіг. 11 представлено блок-схему, що ілюструє аспекти роботи з протоколом підсистеми мобільних додатків (MAP). На фіг. 12 представлено блок-схему, що ілюструє інші аспекти роботи з протоколом MAP, зокрема, маршрутизацію повідомлень MAP. На фіг. 13 представлено блок-схему, що ілюструє аспекти, пов'язані з вихідним мобільним викликом від гостьового абонента віртуального оператора. На фіг. 14 представлено блок-схему, що ілюструє аспекти, пов'язані з обслуговуванням вхідного мобільного виклику гостьового абонента віртуального оператора. На фіг. 15 представлено блок-схему, що ілюструє аспекти, пов'язані зі службами передавання даних, наприклад, даних GPRS. Відомості, що підтверджують можливість здійснення винаходу Приклади здійснення винаходу розкриті у нижченаведеному докладному описі. Відповідно до даного винаходу пропонується спосіб обслуговування гостьових абонентів у системі мобільного зв'язку. Така система мобільного зв'язку може розглядатися як структуроване середовище, в якому може працювати спосіб обслуговування гостьового абонента. Структура системи мобільного зв'язку може містити декілька мобільних станцій (МС). Усі мобільні станції або, щонайменше, деякі з мобільних станцій, що працюють у системі, містять модуль ідентифікації абонента (SIM), що містить прикладну програму, призначену для виконання пристроєм обробки у модулі SIM. Система мобільного зв'язку також містить декілька операторів мобільної мережі, до числа яких можуть входити віртуальні оператори мобільної мережі (MVNO) і оператори мобільної мережі (MNO). Усі оператори мобільної мережі, що входять до системи, або, щонайменше, деякі з операторів мобільної мережі, мають набір гостьових абонентських облікових записів. Кожний з гостьових абонентських облікових записів ідентифікований за гостьовим IMSI. Крім того, система мобільного зв'язку містить декілька домашніх наземних мобільних мереж загального користування (Home Public Land Mobile Network, HPLMN). Усі HPLMN або, щонайменше, деякі з HPLMN можуть бути зв'язані з відповідним оператором мобільної мережі. Крім того, кожна з HPLMN може бути конфігурована з визначенням географічної зони МС, що працює в даній HPLMN. Система мобільного зв'язку може додатково містити декілька гостьових наземних мобільних мереж загального користування (Visitor Public Land Mobile Network, VPLMN), зв'язаних з вузлом роумінгу. Крім того, система мобільного зв'язку додатково містить підсистему обслуговування гостьового абонента (Visitor Serving Subsystem, VSS), виконану з можливістю роботи відповідно до принципів способу обслуговування гостьових абонентів у даній системі мобільного зв'язку. Зазвичай, VSS містить пристрій обробки, виконаний з можливістю виконання комп'ютерних команд для обробки, що забезпечують здійснення VSS описуваного способу обслуговування гостьових абонентів. Таким чином, здійснення описуваного способу обслуговування гостьового абонента виконує підсистема обслуговування гостьового абонента, VSS. Спосіб, представлений на фіг. 4, включає наступні кроки: - виявлення події роумінгу на MSISDN мобільної станції (МС), що працює у системі мобільного зв'язку (крок 401), - визначення оператора гостьової мобільної мережі як оператора мобільної мережі, що має мережу HPLMN, що покриває географічну зону МС (крок 402), - приймання гостьового IMSI від оператора гостьової мобільної мережі (крок 403), - призначення гостьового IMSI для MSISDN даної МС (крок 404), - передавання гостьового IMSI до МС (крок 405), - приймання запиту на аутентифікацію (крок 406), - перехоплення ініціалізації аутентифікації у оператора гостьової мобільної мережі (крок 407), - аутентифікацію МС у оператора домашньої мобільної мережі для МС (крок 408) і - активацію гостьового абонентського облікового запису, ідентифікованого за гостьовим IMSI, на основі відповіді аутентифікації, прийнятої від оператора домашньої мобільної мережі (крок 409). Подія роумінгу на MSISDN МС може бути ідентифікована, наприклад, за прийманням у VSS 101 повідомлення MAP оновлення місцеположення (MAP Update Location) від вузла роумінгу у системі мобільного зв'язку, МС сполучена з гостьовою мобільною мережею загального 2 UA 114542 C2 5 10 15 20 25 30 35 40 45 50 55 60 користування (VPLMN). У альтернативному варіанті подія роумінгу на MSISDN МС може бути ідентифікована, наприклад, за прийманням у VSS 101 повідомлення MAP оновлення місцеположення від вузла роумінгу, якщо МС сполучена з домашньою наземною мобільною мережею загального користування (HPLMN). У альтернативному варіанті подія роумінгу на MSISDN МС може бути ідентифікована, наприклад, за прийманням у VSS 101 повідомлення MAP відміни місцеположення (MAP Cancel Location) від оператора домашньої мобільної мережі МС, якщо МС сполучена з домашньою наземною мобільною мережею загального користування (HPLMN). Ідентифікація події роумінгу в межах даного способу може бути здійснена в будь-якому з вищезазначених випадків або умов, або їх поєднань. Крок 402 визначення оператора гостьової мобільної мережі як оператора мобільної мережі, який має HPLMN, що покриває географічну зону даної МС, може, наприклад, включати використання номера VLR у події роумінгу. Крок 404 призначення гостьового IMSI для MSISDN може, наприклад, включати вибір вільного гостьового IMSI з набору гостьових абонентських облікових записів, що є (наприклад, збережений) у оператора гостьової мобільної мережі або отриманого від нього. Крок 405 передавання гостьового IMSI у МС може, наприклад, включати пряме передавання службового повідомлення SMS у МС без участі SMSC домашнього оператора. Крок 405 передавання також може включати внесення гостьового IMSI до модуля SIM, що міститься у МС. Ця операція може бути здійснена шляхом використання функції оновлення за допомогою безпровідного зв'язку (OTA) модуля SIM і гостьового аплету у МС, тобто за допомогою використання прикладної програми, виконуваної пристроєм обробки у модулі SIM. Крок 407 перехоплення аутентифікації у оператора домашньої мобільної мережі може, наприклад, включати перехоплення VSS 101 запиту 406 на аутентифікацію і перенаправлення його оператору домашньої мережі та оператору гостьової мережі, перехоплення VSS відповіді аутентифікації, прийнятої від оператора домашньої мережі і оператора гостьової мережі, і передавання VSS 101 відповіді аутентифікації від оператора домашньої мережі у VLR, що запитав аутентифікацію. Крок 409 активації гостьового абонентського облікового запису, ідентифікованого за гостьовим IMSI, може, наприклад, включати активацію гостьового абонентського облікового запису на основі відповіді аутентифікації, прийнятої від оператора домашньої мобільної мережі. У оптимальному варіанті здійснення спосіб обслуговування гостьового абонента додатково включає виконання відображення між гостьовим IMSI і домашнім IMSI МС. У оптимальному варіанті спосіб може додатково включати виконання подальшого відображення між гостьовим MSISDN і MSISDN МС. Спосіб обслуговування гостьового абонента, зокрема, спосіб, що включає відображення між гостьовим IMSI і домашнім IMSI МС, а також подальше відображення між гостьовим MSISDN і MSISDN МС. Спосіб обслуговування гостьового абонента також може включати деяку кількість необов'язкових додаткових кроків. Один з таких необов'язкових додаткових кроків включає передавання вихідного повідомлення SMS, відправленого з МС і прийнятого у SMSC оператора домашньої мобільної мережі. Альтернативний необов'язковий додатковий крок включає передавання вхідного повідомлення SMS, переданого з SMSC оператора домашньої мобільної мережі і прийнятого у МС. Інший альтернативний необов'язковий додатковий крок включає передавання вихідного повідомлення MMS, відправленого з MMSC оператора гостьової мобільної мережі і прийнятого у MMSC оператора домашньої мобільної мережі. Інший додатковий крок також може включати додавання префіксів маршрутизації до Bномера для передавання вихідних викликів, які формуються гостьовим абонентом, якому призначений гостьовий абонентський обліковий запис, на GMSC оператора домашньої мобільної мережі для обробки виклику. У даному аспекті VSS, що здійснює даний спосіб, використовується як IN-вузол. Інший додатковий крок може включати додавання префіксів маршрутизації до роумінгового номера для маршрутизації вхідних викликів до оператора гостьової мобільної мережі з використанням MSISDN гостьового абонентського облікового запису як роумінгового номера. Спосіб також може включати необов'язковий крок передавання даних обліку і тарифікації голосового зв'язку (MOC CDR), прийнятих від оператора гостьової мобільної мережі. 3 UA 114542 C2 5 10 15 20 25 30 35 40 45 50 55 60 Спосіб також може включати передавання даних обліку і тарифікації повідомлень SMS (SMS-MO CDR / S-SMO-CDR), прийнятих від оператора гостьової мобільної мережі. Спосіб також може додатково включати передавання даних обліку і тарифікації повідомлень MMS (MO MMS CDR), прийнятих від оператора гостьової мобільної мережі. Спосіб також може включати передавання даних обліку і тарифікації послуг GPRS (M-,S- і GCDR), прийнятих від оператора гостьової мобільної мережі. Відповідно до винаходу також пропонується підсистема 101 обслуговування гостьового абонента (VSS), призначена для обслуговування гостьових абонентів системи мобільного зв'язку. VSS 101 містить пристрій обробки, виконаний з можливістю здійснення описуваного способу. Відповідно до винаходу також пропонується система мобільного зв'язку, що містить декілька мобільних станцій (МС), кожна з яких містить модуль SIM, причому модуль SIM містить додаток, що підлягає виконанню пристроєм обробки у модулі SIM; декілька операторів мобільної мережі, включаючи віртуальних операторів мобільної мережі (MVNO) і операторів мобільної мережі (MNO), кожний з яких має набір гостьових абонентських облікових записів, причому кожний з гостьових абонентських облікових записів ідентифікований за гостьовим IMSI; декілька домашніх наземних мобільних мереж загального користування (HPLMN), кожна з яких зв'язана з відповідним оператором мобільної мережі, причому кожна з HPLMN конфігурована з визначенням географічної зони МС, що працює в даній HPLMN; і декілька гостьових наземних мобільних мереж загального користування (VPLMN), зв'язаних з вузлом роумінгу; а також описану підсистему 101 обслуговування гостьового абонента (VSS), тобто VSS, що містить пристрій обробки, виконаний з можливістю здійснення описуваного способу. В результаті здійснення даного винаходу абоненту домашнього оператора, що відвідує закордонну країну, може бути призначений гостьовий абонентський обліковий запис від оператора місцевої мобільної мережі закордонної країни. Абонент може бути аутентифікований домашнім оператором і може використовувати гостьовий абонентський обліковий запис від місцевого оператора для доступу до місцевої наземної мобільної мережі загального користування (PLMN). З погляду домашнього оператора такий абонент перебуває в стані роумінгу. З погляду місцевого оператора обслуговування такого абонента аналогічне обслуговуванню місцевого абонента. Архітектура Відповідно до даного винаходу пропонується спосіб, що дозволяє віртуальному оператору мобільної мережі (Mobile Virtual Network Operator, MVNO) надавати функціональність гостьового доступу. У даному контексті гостьового абонента називають гостьовим абонентом віртуального оператора (Virtual Operator Visitor, VOV), а систему, що забезпечує здійснення способу, називають підсистемою обслуговування гостьового абонента (Visitor Serving Subsystem, VSS). Для демонстрації новизни способу за даним винаходом, у даному описі спочатку надається пояснення відомих вирішень та існуючого стану. На фіг. 1 показані елементи базової мережі для операторів MNO 102 і MVNO 103. Базова мережа складається з двох різних рівнів, позначених на схемі літерами «H» і «V». Рівень Н відноситься до абонентів оператора і шлюзів у мережі загального користування. На схемі позначені різні інтерфейси між цими рівнями. Рівень V сполучений з мережею 104 радіозв'язку і виконує функцію обслуговування рівня Н. Рівень V може бути прикріплений до абонентів різних операторів, причому аутентифікація таких абонентів здійснюється засобами рівня Н. MNO мають рівні обох типів, а MVNO мають тільки рівень Н. Абоненти MVNO прікреплені до рівня V оператора MNO, а їх аутентифікацію забезпечує рівень Н даного MVNO. VSS виконує функцію рівня V для MVNO. Її наявність надає MVNO можливості обслуговування гостьових абонентів. Як для MNO 102, так і для MVNO 103 абревіатура SDB позначає базу даних абонентів. MVNO повинні отримувати послуги роумінгу через місцеві MNO. MNO контролюють надання роумінгу. Приклад такого положення показаний на фіг. 2а. У ситуації, показаній на фіг. 2а, абонент MVNO (в даному випадку абонент MVNO (A)) отримує послуги роумінгу у іншого MNO (в даному випадку MNO (B)), що працює в закордонній країні. Діючий режим GSMA допускає участь у наданні такого роумінгу тільки MNO (A) і MNO (B). Закордонний MVNO, MVNO (B), не має можливості розглядати абонента MVNO (A) як гостьового абонента. Таким чином, MVNO(B) не бере участі в даному процесі. На фіг. 2b показані зміни, пов'язані з використанням VSS. VSS створює окрему службу роумінгу для обміну гостьовими абонентами безпосередньо між MVNO. На обох схемах фіг. 2а і 2b посилальний номер 201 позначає гостьового абонента, що відноситься до MVNO(A). Фіг. 3 ілюструє можливість використання VSS 101 для MNO. В даному випадку MNO 4 UA 114542 C2 5 10 15 20 25 30 35 40 45 50 55 60 здійснює обслуговування гостьового абонента, але на відміну від звичайного роумінгу MNO активує локальний гостьовий абонентський обліковий запис (підписку на послуги). VSS 101 забезпечує зв'язок між гостьовим і домашнім абонентським обліковим записом. Посилальний номер 304 на фіг. 3 позначає домашнього оператора, а посилальний номер 302 - оператора мобільної мережі (MNO). Фіг. 4 була описана вище. На фіг. 5 показано покомпонентну схему архітектури VSS. До неї входять наступні компоненти: - Гостьовий аплет 507 - програмний модуль на SIM-карті 506. - SIM-карта 506 - компонент у МС 504. - Гостьовий клієнт 505 SIP - програмний компонент у МС 504. - Декілька MNO / PLMN, сполучених з декількома MVNO і з вузлом 502 роумінгу. - Гостьові шлюзи VGw - програмні і апаратні компоненти, сполучені з базовою мережею MVNO. - VRC 501 - програмний і апаратний компонент, сполучений з усіма VGw, приграничним контролером SIP (SIP BC) і OTA модуля SIM. VOV MVNO утворюють мережу через VRC. VRC використовують для маршрутизації інформації про місцеположення, викликів і повідомлень, тим самим обходячи глобальну мережу SS7, яку MNO використовують для забезпечення роумінгу. Кожний VOV MVNO виконує функції H-MVNO для своїх абонентів, що подорожують. Кожний VOV MVNO виконує функції V-MVNO для абонентів інших MVNO, що відвідують зону його покриття. Центр 501 маршрутизації гостьових абонентів (VRC) забезпечує глобальне покриття шляхом інтеграції вузла роумінгу для зон, не охоплених покриттям VOV MVNO. Для отримання роумінгу через вузол роумінгу VOV використовують загальну ідентифікацію мобільних операторів. MVNO, що отримують через угоду MVNO з місцевим MNO доступ тільки на території своєї країни, можуть отримати глобальне покриття через мережу VSS. MNO, що прагнуть отримати конкурентоздатні розцінки на роумінг, можуть вигідно використовувати мережу VSS аналогічно тому, як її використовують MVNO. Мобільні оператори, що не мають власних угод про роумінг, можуть використовувати послуги роумінг-партнерів для охоплення зон, які не покриваються операторами, шляхом використання служб VSS. Смартфони з інтерфейсом WLAN можуть діставати доступ до інтернету 503 через точки доступу WLAN, розташовані в житлових будинках, установах, готелях, громадських місцях і т.д. У смартфоні може бути збережене значне число профілів WLAN, причому смартфон може забезпечувати автоматичне визначання розташування даного термінала в зоні покриття відомої WLAN і направлення потоків даних до такої WLAN. Гостьовий клієнт SIP, установлений у смартфоні, тоді використовуватиме інтернет-доступ. Клієнт SIP забезпечує направлення викликів через WLAN. Гостьовий абонент віртуального оператора Гостьовий абонент є абонентом мобільного зв'язку, що використовує PLMN у MNO, відмінного від його H-MNO. У даному описі такий оператор називають V-MNO. Гостьового абонента вносять до VLR у V-MNO відповідно до аутентифікації в HLR у H-MVNO. Наданню статусу гостьового абонента повинна передувати комерційна угода між H-MNO і V-MNO. Існують три основні типи угод: угода про роумінг між операторами мобільної мережі різних країн, угода про національний роумінг між операторами однієї країни і угода віртуального оператора, що забезпечує абонентам MVNO покриття мобільного зв'язку на території даної країни через PLMN MNO. Концепція гостьового абонента віртуального мобільного оператора є наступним кроком у порівнянні з гостьовим абонентом мобільного оператора, що полягає у введенні гостьового абонента віртуального оператора (Virtual Operator Visitor, VOV). VOV отримує від V-MVNO тимчасову ідентифікацію місцевого абонента. VOV зберігає свій початковий телефонний номер, наданий домашнім оператором, і продовжує отримувати послуги згідно з мобільним абонентським обліковим записом, наданим домашнім оператором. Фіг. 6 ілюструє спосіб роботи з VOV. Показана на схемі МС 504 як і раніше має місцевий абонентський обліковий запис від MVNO (A) і отримує послуги роумінгу через гостьовий абонентський обліковий запис від MVNO (B) з профілем абонента, що містить V-IMSI, VMSISDN, активацію послуг IN через VGw як IN-вузол, а також APN-адресу V-MVNO для доступу до H-PLMN даного V-MVNO. VOV, що знаходиться в закордонній країні, отримує реєстрацію як абонент місцевого MVNO 5 UA 114542 C2 5 10 15 20 25 30 35 40 45 50 55 60 у гостьового MNO. Абоненти VOV, SIM-карти 506 яких містять гостьовий аплет 507, автоматично отримують від місцевого MVNO послуги VOV. МС використовує тимчасово надану ідентифікацію абонента і, таким чином, працює аналогічно місцевому абоненту. Абоненти VOV створюють місцевий трафік і приносять MVNO (B) прибуток. У відомій системі роумінгу передбачається, що такий трафік приносить MNO/HPLMN (B) прибуток від роумінгу. Трафік, що створюється гостьовим абонентом, виглядає як трафік, що створюється клієнтом MVNO (B). VRC 501, що входить до складу VSS 101, керує динамічним розподілом гостьових абонентських облікових записів і відображенням 601 для гостьового абонентського облікового запису між ідентифікацією абонента домашнього оператора і гостьовим абонентським обліковим записом. VOV отримує усі абонентські послуги свого мобільного телефонного зв'язку від свого домашнього оператора і може приймати вхідні виклики, що поступають на його власний номер мобільного телефону. Тимчасовий V-MSISDN, призначений V-MVNO, замінюється на реальний номер мобільного телефону перед перенаправленням викликів і повідомлень на телефонний номер, який викликається. Екстрені виклики використовують VMSISDN для забезпечення направлення екстрених викликів місцевим службам екстреної допомоги. VRC забезпечує глобальне покриття шляхом інтеграції вузла роумінгу для зон, не охоплених покриттям VOV MVNO. Для отримання роумінгу через вузол роумінгу VOV використовують загальну ідентифікацію мобільних операторів. MVNO, що одержують через угоду MVNO з місцевим MNO доступ тільки на території своєї країни, можуть отримати глобальне покриття через мережу VOV. MNO, що прагнуть отримати конкурентоспроможні розцінки на роумінг, можуть вигідно використовувати мережу VOV аналогічно тому, як її використовують MVNO. Спосіб обробки подій роумінгу для VOV представлений на фіг. 7. При переміщенні абонента у нові зони MVNO приймають інформацію контролю місцеположення від операторів мобільної мережі. Абоненти, що відвідують закордонні країни, отримують всесвітнє покриття роумінгу завдяки використанню вузла 502 роумінгу. IMSI вузла роумінгу (R-IMSI) використовують для входу в мережі у закордонних країнах з метою отримання доступу до мереж. VRC виявляє подію роумінгу за VOV-IMSI (крок 701). На основі H-IMSI проводять аутентифікацію у його HMVNO (крок 702), після чого відповідь перенаправляється у вузол 502 роумінгу (крок 703). VRC запитує у MVNO гостьовий абонентський обліковий запис і отримує від MVNO, що забезпечує покриття даної зони, вільний гостьовий обліковий запис (крок 704). V-MVNO призначає IMSI для VOV. Кожний з MVNO, що беруть участь, має піддіапазон IMSI з відповідними MSISDN, виділений для абонентів VOV. Такий піддіапазон IMSI використовується як набір V-IMSI для гостьових абонентських облікових записів. Гостьові абонентські облікові записи вносяться до HLR даного MVNO. При переміщенні абонента до зони покриття MVNO відбувається автоматичне призначення V-IMSI для VOV. Новий профіль гостьового абонентського облікового запису (крок 708) передається у гостьовий аплет 507 SIM-карти 506 абонента через OTA модуля SIM (крок 705). Для внесення V-IMSI до гостьового аплету SIM-карти використовують мережу роумінгпартнерів. Отримання профілю гостьового абонентського облікового запису з IMSI / PLMN і параметрами маршрутизації викликає у МС перезапуск процесу вибору мережі з використанням нового IMSI. Крім того, OTA модуля SIM вносить до МС APN V-MVNO. SIM-карта МС абонента VOV використовує призначений V-IMSI для доступу до місцевої HPLMN країни-гостя. V-IMSI абонента VOV вносять до гостьового VLR даної H-PLMN / даного MNO. HLR даного V-MVNO відстежує статус гостьового абонентського облікового запису так само, як у випадку його власних абонентів, що вмикають і вимикають свої мобільні телефони. Ідентифікацію VOV здійснюють за V-IMSI і відповідним V-MSISDN. Інформацію про зміни положення у піддіапазоні V-IMSI направляють у VRC. Усі абоненти, що входять до набору абонентів VOV, використовують службу IN, причому VGw є адресою IN-вузла. GGSN місцевого MVNO використовують як APN-адресу для місцевого розділення в ході обміну даними. Сигналізацію про піддіапазон V-IMSI направляють у VRC (крок 706). Відображення для гостьового абонентського облікового запису у VRC забезпечує відображення між абонентом VOV і його домашньою ідентифікацією абонента. SIM-карта МС абонента VOV використовує для аутентифікації секретний ключ його домашнього оператора. V-MVNO перенаправляє повідомлення, що стосуються гостьових абонентів, домашньому оператору гостьового абонента. Аутентифікацію VOV у HLR його MVNO здійснюють за його H-IMSI і ключем. Домашній оператор здійснює керування своїми абонентами VOV так само, як і абонентами, що знаходяться в роумінгу в зоні покриття іншої PLMN (крок 6 UA 114542 C2 5 10 15 20 25 30 35 40 45 50 55 60 708). Процес аутентифікації детальніше показаний на фіг. 8. Для аутентифікації МС за допомогою VLR в обслуговуючій мережі (в даному випадку - HPLMN (B)) здійснюється передавання з HLR/AUT домашнього MVNO у VLR набору з одного - п'яти векторів аутентифікації. При цьому HLR/AUT гостьового MVNO також отримує запит на видачу ключів векторів аутентифікації, що відносяться до гостьового абонентського облікового запису. Ці параметри не використовують, але HLR гостьового MVNO таким чином інформується про те, що VOV став активним і з'єднався з місцевою HPLMN (B). МС продовжує використовувати R-IMSI у зонах, в яких відсутній місцевий V-MVNO. Якщо вільних гостьових абонентських облікових записів, що покривають зону, немає, а зона не є HPLMN даного H-MVNO, МС продовжує використовувати R-IMSI. Кроки (705-707) не здійснюються. У зонах, охоплених покриттям оператора домашньої мобільної мережі HPLMN, МС використовує H-IMSI і APN даного H-MVNO (фіг. 9). VRC здійснює виявлення події роумінгу за VOV-IMSI (крок 901). Аутентифікація у його HMVNO проводиться на основі H-IMSI (крок 902), а відповідь перенаправляється роумінгпартнерові (крок 903). VRC використовує інформацію про зону для визначення H-MVNO як переважного оператора, і у разі потрапляння абонента в зону покриття HPLMN (A) SIM-карта використовуватиме H-IMSI. Ідентифікатор H-IMSI передається гостьовому аплету SIM-карты абонента через OTA модуля SIM (SIM OTA) (крок 904). Для оновлення гостьового аплету 507 на SIM-карті 506 використовується мережа вузлів роумінгу (див. вузол 502 роумінгу). Приймання ідентифікатора H-IMSI перезапускає у МС процес вибору мережі на основі раніше збереженого профілю HIMSI. Крім того, OTA модуля SIM вносить до МС APN V-MVNO. Аутентифікація у H-MVNO абонента здійснюється на основі H-IMSI (крок 905). Посилальний номер 908 на фіг. 9 позначає профіль домашнього абонентського облікового запису. Гостьовий клієнт SIP використовує H'-IMSI для реєстрації на сервері SIP (фіг. 10). Сервер SIP працює як оператор віртуальної мережі інтернет-телефонії, що перенаправляє реєстрацію SIP у H-MVNO абонента, визначеного за H'-IMSI. H-MVNO приймає від VRC звичайну подію роумінгу і оновлює HLR відповідним чином. На фіг. 10 посилальний номер 503 позначає Інтернет, посилальний номер 504 - мобільну станцію, посилальний номер 505 – гостьового клієнта SIP, посилальний номер 506 - SIM-карту, а посилальний номер 507 - гостьовий аплет. На фіг. 6-10 представлений концептуальний огляд аспектів даного винаходу. Нижче наведений докладніший опис можливих кроків, використовуваних для різних послуг мобільного зв'язку. Фахівцеві в даній області повинно бути ясно, що даний опис охоплює лише частину існуючих послуг мобільного зв'язку, але незначні змінення способів, використовуваних для описаних послуг, забезпечують можливість їх застосування і до інших послуг. Робота з протоколом MAP Фіг. 11 ілюструє роботу з протоколом MAP. Сигналізація MAP використовується між MCS/VLR/SGSN обслуговуючої мережі і GMSC/HLR/GGSN домашньої мережі. Відповідна сигналізація MAP для гостьових абонентських облікових записів передається не між обслуговуючою мережею і домашньою мережею гостьового абонентського облікового запису, а між обслуговуючою мережею і домашньою мережею домашнього абонентського облікового запису. Замість використання мережі SS7, маршрутизацію цих повідомлень MAP здійснюють через VGw і VRC за допомогою мережі VOV. Сигналізація MAP охоплює наступні послуги: - Мобільність і керування та обслуговування (O&M) - Обробка коротких текстових повідомлень (SMS) - Обробка викликів - Додаткові послуги - Послуги GPRS - Послуги визначення місцеположення. На фіг. 11 посилальний номер 502 позначає вузол роумінгу, посилальний номер 503 Інтернет, посилальний номер 504 - мобільну станцію, посилальний номер 506 - SIM-карту, а посилальний номер 507 - гостьовий аплет. Для маршрутизації повідомлень у VGw використовується функціональність ретрансляційного пункту SCCP (SRP). SRP забезпечує обробку частини повідомлення, що відноситься до SCCP. Медіа-шлюзи (Media Gateways, MGw) забезпечують аналіз загального заголовка (GT) у функції SRP і можуть здійснювати маршрутизацію повідомлень у VGw. Фіг. 12 7 UA 114542 C2 5 10 15 20 25 30 35 40 45 50 55 60 ілюструє даний процес. Маршрутизація у VGw зачіпає наступний GT: - V-IMSI - V-MSISDN. Прямий ISDN-номер у VGw. На фіг. 12 посилальний номер 504 позначає мобільну станцію, посилальний номер 506 - SIM-карту, а посилальний номер 507 - гостьовий аплет. Крім того, посилальний номер 1201 позначає MAP, що відноситься до власних абонентів, що відвідують іншу мережу, посилальний номер 1203 - MAP, що відноситься до власних абонентів, а посилальний номер 1204 - MAP, що відноситься до гостьових абонентів. Посилальні номери 1205 і 1206 позначають маршрутизацію GT. VRC 1202 може бути далі описаний детальніше у зв'язку з відображенням для гостьового абонентського облікового запису. Обробка подій роумінгу Виявлення подій роумінгу здійснюється для передавання у МС нових даних SIM-карти або пристрою. Як показано на фіг. 7, для динамічного оновлення даних SIM-карти і пристрою використовують OTA. VRC виявляє події роумінгу від вузла роумінгу. Якщо в країні, з якої поступають події роумінгу, присутній VOV MVNO, здійснюється виділення V-IMSI і його передавання OTA. OTA передає V-IMSI та інші дані SIM-карти/пристрою до МС. SIM-карта містить три IMSI: - V-IMSI (динамічно оновлюваний за допомогою OTA) - R-IMSI (статичні дані) - H-IMSI (статичні дані). У закордонних країнах МС починає роботу з використання R-IMSI. Мандрівний абонент VOV за наявності VOV MVNO У даному прикладі описана послідовність обміну сигналами, що стосується абонента VOV, що мандрує. МС починає використовувати R-IMSI. VLR обслуговуючої мережі аутентифікує МС з використанням даних, отриманих з H-HLR через вузол роумінгу і VRC/VGw. Вузол роумінгу і VRC/VGw змінюють IMSI, відповідно, на VOV-IMSI і H-IMSI. Подія роумінгу (повідомлення MAP оновлення місцеположення) передається з VLR в обслуговуючій мережі у вузол роумінгу. Роумінг-партнер змінює IMSI і передає повідомлення MAP у VRC. VRC змінює VOV-IMSI на H-IMSI і передає повідомлення у H-HLR через VGw. VGw/VRC забезпечують передавання даних абонента з H-HLR у VLR. Подія роумінгу містить номер VLR. Він є номером формату E.164 і містить код країни. VRC перевіряє по базі даних наявність VOV MVNO, що забезпечує покриття даної зони. У разі його наявності роумінг абонента VOV здійснюється з країни, в якій існує щонайменше один VOV MVNO. Тоді один з VOV MVNO вибирається відповідно до заздалегідь визначених даних конфігурації. VRC виділяє даному MVNO вільний V-IMSI. VRC передає у систему OTA цей VIMSI разом з параметром APN для розбиття даних GPRS. Ця система передає дані SIM-карти і пристрою, а також інші дані модуля SIM у МС через транспорт повідомлень SMS. Абонент у домашній зоні з R-IMSI Даний сценарій описує приклад послідовності обміну сигналами, що стосується абонента VOV, що вмикає МС у домашній зоні після повернення з подорожі, в якій він був підключений до VOV MVNO. МС починає використовувати R-IMSI. Подія роумінгу (повідомлення MAP оновлення місцеположення) передається з VLR у HPLMN у вузол роумінгу. Роумінг-партнер змінює IMSI і передає повідомлення MAP у VRC. VRC виявляє цю подію роумінгу і визначає, що дана подія здійснюється з домашньої мережі. VRC передає у систему OTA H-IMSI разом з домашнім параметром APN. Ця система передає дані SIM-карти/пристрою у МС через транспорт повідомлень SMS. Мандрівний абонент з IMSI вузла роумінгу за відсутності VOV MVNO У даному прикладі описана послідовність обміну сигналами, що стосується мандрівного абонента VOV, однак в даному випадку абонент VOV здійснює роумінг з країни, в якій немає VOV MVNO. МС починає використовувати R-IMSI. Подія роумінгу (повідомлення MAP оновлення місцеположення) передається з VLR обслуговуючої мережі у вузол роумінгу. Вузол роумінгу змінює IMSI і передає повідомлення MAP у VRC. VRC виявляє цю подію роумінгу і перевіряє, звідки поступає дана подія. В даному випадку VOV не знайдені, і повідомлення MAP передається далі, у HLR H-MVNO. IMSI змінюється на відповідний H-IMSI перед його передаванням у HLR. Подальша послідовність забезпечує аутентифікацію абонента VOV в обслуговуючій мережі від HLR домашнього H-MVNO. Оновлення місцеположення Процедуру оновлення місцеположення здійснюють при вмиканні МС. Негайно після вмикання МС вона інформує VLR обслуговуючої мережі. VLR використовує прийнятий з МС 8 UA 114542 C2 5 10 15 20 25 30 35 40 45 50 55 60 IMSI для звернення до HLR з метою отримання аутентифікації і даних абонента. Якщо IMSI є VIMSI, що належить місцевому VOV MVNO, то у VGw передається повідомлення оновлення місцеположення, яке направляється у HLR домашньої мережі через мережу VOV. Якщо IMSI є H-IMSI, оновлене місцеположення направляється у HLR домашньої мережі через міжнародну мережу SS7. Оновлення місцеположення мандрівного абонента VOV Даний сценарій описує приклад послідовності обміну сигналами, що стосується мандрівного абонента VOV після закінчення виконання послідовності «Мандрівний абонент VOV за наявності VOV MVNO», тобто виконання даного сценарію починається після перезапуску МС з V-IMSI, що належить вибраному в даній країні VOV MVNO. VLR обслуговуючої мережі реєструє прикріплення IMSI і відправляє повідомлення MAP оновлення місцеположення, використовуючи V-IMSI як GT. Функція SRP медіа-шлюзу передає його у VGw, після чого повідомлення направляється у VRC через мережу VOV. VRC замінює в повідомленні MAP оновлення місцеположення гостьовий IMSI на домашній IMSI, а ідентифікатори SGSN/MCS/VLR - на адресу H-VGw у повідомленні MAP оновлення місцеположення і відправляє повідомлення у H-VGw через мережу VOV. Ідентифікатор транзакції TCAP, IMSI і номер MSC/VLR/SGSN зберігаються в базі даних. Потім H-VGw передає повідомлення у HLR H-MVNO. Повідомлення у відповідь передаються в зворотному порядку, але тепер із заміною H-IMSI на V-IMSI. В останньому дана послідовність співпадає зі стандартними послідовностями оновлення місцеположення. На додаток до стандартної послідовності, HLR у V-MVNO оновлюється відповідно до стандартної послідовності оновлення місцеположення, але роль VLR виконує VRC. Оновлення місцеположення абонента VOV після повернення з подорожі Даний сценарій описує послідовність обміну сигналами, що стосується абонента VOV після повернення з закордонної країни, в якій він був підключений до VOV MVNO. Виконання даного сценарію починається після закінчення виконання сценарію «Абонент у початковій зоні з RIMSI», тобто після перезапуску МС з H-IMSI, що належить H-MVNO. VLR основної мережі реєструє прикріплення IMSI і відправляє повідомлення MAP оновлення місцеположення, використовуючи H-IMSI як GT. Це повідомлення направляється у HLR HMVNO. HLR відправляє повідомлення MAP відміни місцеположення у попередній VLR, використовуючи як адресу VGw. Повідомлення відміни місцеположення передається у VRC, після чого VRC замінює H-IMSI на V-IMSI і передає його у V-VGw. V-VGw відправляє повідомлення MAP відміни місцеположення у VLR обслуговуючої мережі. Це повідомлення у відповідь направляється назад у VRC і далі у HLR H-MVNO. Потім VRC передає у HLR V-MVNO повідомлення MAP очищення МС, таким чином повідомляючи про припинення існування гостьового абонента. Остання операція, виконувана VRC у даному сценарії, полягає в передаванні параметра APN H-MVNO у систему OTA. Після цього ця система передає такий оновлений параметр у МС. Передавання вихідних коротких повідомлень з мобільної станції Вихідні SMS від мандрівного абонента VOV Представлена в даному прикладі послідовність передавання вихідного короткого повідомлення описує пересилання короткого повідомлення з МС у SMSC. Абонент VOV, що в даному випадку відправляє повідомлення, мандрує в країні, в якій є VOV MVNO. МС отримала V-IMSI і адресу нового SC в межах сценарію «Мандрівний абонент VOV за наявності VOV MVNO». Для гостьового VOV MVNO SMSC-адреса співпадає з адресою V-VGw. Обслуговуючий MSC або SGSN передає запит на пересилання у вигляді повідомлення MAP moforwardSM у V-VGw, оскільки SC-адреса використовується як GT. Потім повідомлення пересилається у VRC. У VRC виконуються наступні відображення: IMSI: між V-IMSI і H-IMSI SM RP DA: між адресою V-VGw і адресою домашнього SC SM RP OA: між V-MSISDN і H-MSISDN SM RP UI TP-OA: між V-MSISDN і H-MSISDN. Маршрутизацію повідомлення у H-VGw здійснюють на основі H-IMSI. Потім повідомлення пересилають у HLR H-MVNO, використовуючи адресу SMSC H-MVNO. Пересилання повідомлення у відповідь здійснюють у зворотному порядку. Передавання вхідних коротких повідомлень у мобільну станцію Надходження вхідного повідомлення SMS для мандрівного абонента VOV. Абонент, що відправляє, і абонент, що отримує повідомлення, мають абонентський обліковий запис у того 9 UA 114542 C2 5 10 15 20 25 30 35 40 45 50 55 60 самого VOV MVNO Послідовність передавання вхідного короткого повідомлення, представлена в даному прикладі, описує пересилання короткого повідомлення з SMSC у МС. B-aбонент мандрує і відноситься до того ж MVNO, що й А-абонент. GMSC у H-MVNO запитує у HLR H-MVNO інформацію маршрутизації шляхом відправлення повідомлення MAP-запиту SRI-SM з MSISDN B-абонента. HLR передає у відповідь адресу HVGw. GMSC відправляє повідомлення MAP пересилання короткого повідомлення (mtforwardSM) у H-VGw, використовуючи адресу H-VGw як GT. Повідомлення пересилається далі у VRC. У VRC виконуються наступні відображення: SM RP DA: між H-IMSI і V-IMSI SM RP OA: між адресою SMCS і адресою V-VGw SM RP UI TP-DA: між H-MSISDN і V-MSISDN. Номер MSC/SGSN витягають з бази даних для використання прямого пересилання у MSC/SGSN. База даних містить відображення між V-IMSI і адресою V-VGw. Потім VRC відправляє повідомлення у V-VGw. V-VGw пересилає повідомлення далі у MSC/SGSN обслуговуючої мережі. Маршрутизацію повідомлення здійснюють, використовуючи адресу MSC/SGSN як GT. Пересилання повідомлення у відповідь здійснюють у зворотному порядку. Надходження вхідного повідомлення SMS для мандрівного абонента VOV. Абонент, що відправляє, і абонент, що отримує повідомлення, мають абонентський обліковий запис у різних VOV MVNO Послідовність передавання вхідного короткого повідомлення, представлена в даному прикладі, описує пересилання короткого повідомлення з SMSC у МС. B-абонент мандрує і відноситься до MVNO, відмінного від оператора A-абонента. У VRC виконуються наступні відображення: SM RP DA: між H-IMSI і V-IMSI SM RP OA: між адресою SMSC і адресою V-VGw SM RP UI TP-DA: між H-MSISDN і V-MSISDN. Номер MSC/SGSN витягають з бази даних для використання прямого пересилання у MSC/SGSN. База даних містить відображення між V-IMSI і адресою V-VGw. Потім VRC відправляє повідомлення у V-VGw. V-VGw пересилає повідомлення далі у MSC/SGSN обслуговуючої мережі. Маршрутизацію повідомлення здійснюють, використовуючи адресу MSC/SGSN як GT. Пересилання повідомлення у відповідь здійснюють у зворотному порядку. Обробка викликів Загальна інформація Кожний абонент VOV, що підключається до іншого VOV MVNO (V-MVNO), отримує місцевий профіль гостьового мобільного абонента (з V-IMSI і V-MSISDN). Для таких профілів активовані послуги IN/CAMEL, причому місцевий V-VGw діє як сервер IN/CAMEL. HLR для абонента VOV, що підключається до V-MVNO, містить ISDN H-VGw абонента, збережений у вигляді номера VLR. Мобільні оператори, що надають доступ абонентам VOV, зв'язані між собою через VRC. Маршрутизацію як вихідних, так і вхідних викликів для VOV здійснюють через H-MVNO. На фіг. 13 представлена концептуальна схема вихідного виклику VOV. Вихідний виклик від мандрівного абонента VOV направляють від V-MVNO до його H-MVNO. GMSC H-MVNO проводить аналіз B-номера і направляє виклик абоненту 2101, якого викликають, або службі, яку викликають. Спосіб відображення між H-IMSI / H-MSISDN і V-IMSI / V-MSISDN, спеціальні префікси VOV і правила маршрутизації VOV описані детальніше у нижченаведених розділах. На фіг. 13 посилальний номер 504 позначає мобільну станцію, посилальний номер 506 SIM-карту, а посилальний номер 507 - гостьовий аплет. На фіг. 14 представлена концептуальна схема вхідного виклику VOV. Вхідний виклик, адресований мандрівному абоненту VOV (від абонента 2201, що викликає), буде прийнятий у HMVNO. Оскільки HLR даного H-MVNO має інформацію про те, що даний абонент знаходиться у роумінгу з використанням VVS, виклик направляють у H-VGw і передають у V-MVNO. Спосіб відображення між H-IMSI (у роумінгу) / H-MSISDN і V-IMSI / V-MSISDN, спеціальні префікси VOV і правила маршрутизації VOV описані детальніше у нижченаведених розділах. На фіг. 14 посилальний номер 504 позначає мобільну станцію, посилальний номер 506 SIM-карту, а посилальний номер 507 - гостьовий аплет. На фіг. 13 і 14 представлений концептуальний огляд аспектів даного винаходу. Нижче 10 UA 114542 C2 5 10 наведений докладніший опис можливих кроків, використовуваних для різних сценаріїв обробки викликів. Фахівцеві в даній області повинно бути ясно, що даний опис охоплює лише частину існуючих послуг мобільного зв'язку, але незначні змінення способів, використовуваних для описаних послуг, забезпечують можливість їх застосування і до інших послуг. V-MSISDN призначають для піддіапазону V-IMSI. Активація служби IN у профілі абонента VOV забезпечує фільтрацію сигналізації виклику від гостьових абонентів і її пересилання у VGw. V-IMSI замінюється на відповідний H-IMSI і навпаки. У сигнальних повідомленнях, що містять MSISDN, V-MSISDN замінюється на H-MSISDN таким чином, щоб виключити появу VMSISDN як A-номера у викликах, які отримують від абонента VOV. Спеціальні префікси VOV Визначено набір спеціальних префіксів VOV (унікальних у глобальному масштабі або таких, які конфігурують для кожного VOV MVNO). Використовуються наступні префікси VOV: Вихідний. Функція сервера IN/CAMEL місцевого VGw додає префікс «о» у відповідь на запит o інформації IN/CAMEL для виклику від гостьового абонента VOV. Служба IN повинна бути включена для профілів усіх гостьових абонентів VOV (тобто усіх профілів V-IMSI/V-MSISDN) з місцевим V-VGw, що діє як сервер IN. r Вхідний для вузла роумінгу. VRC додає префікс «r» у відповідь на повідомлення MAP-PRN від HLR для абонента VOV, що мандрує, у вузол роумінгу. Вхідний для WLAN. w VRC додає префікс «w» у відповідь на повідомлення MAP-PRN від HLR для абонента VOV, що використовує WLAN-доступ. v 15 20 25 30 35 40 Вхідний для абонента мережі VOV. VRC додає префікс «v» у відповідь на повідомлення MAP-PRN від HLR для абонента VOV, що мандрує у зоні покриття іншого VOV MVNO. Маршрутизація викликів у GMSC GMSC кожного VOV MVNO виконаний з можливістю направлення усіх викликів, CdPN яких починається з одного зі спеціальних префіксів VOV, у свій місцевий VGw. Крім того, GMSC кожного VOV MVNO здійснює маршрутизацію усіх викликів, CdPN яких є міжнародним номером (тобто не належить власному MVNO місцевого VGw). Параметр правил маршрутизації VOV За необхідності здійснюється передавання між VGw і VRC спеціального поля «Subject» («Тема») заголовка SIP, що містить параметр правил маршрутизації. Використовуються наступні значення правил маршрутизації: routing-rule-o Установлюється VGw, якщо CdPN містить префікс «о». routing-rule-r Установлюється VGw, якщо CdPN містить префікс «r». routing-rule-w Установлюється VGw, якщо CdPN містить префікс «w». routing-rule-v Установлюється VGw, якщо CdPN містить префікс «v». routing-rule-ro Установлюється VRC-VGw при відправці запрошуючого повідомлення (INVITE) від роумінг-партнера у VRC. routing-rule-wo Установлюється SBC при відправці запрошуючого повідомлення (INVITE) у VRC. routing-rule-i Установлюється VRC при відправці запрошуючого повідомлення (INVITE) у VGw, якщо VGw передає його у V-GMSC, а не в PSTN. routing-rule-int Установлюється VGw, якщо CdPN містить невідомий префікс. Використовується VRC. Слід зазначити, що значення «routing-rule-int» не може бути установлене у разі використання провайдера SIP. Використання параметра правил маршрутизації описане в нижченаведених послідовностях установлення з'єднання. Послідовності установлення з'єднання Послідовності для вихідних і вхідних викликів У нижченаведених розділах представлені приклади послідовностей, що описують викликаючу сторону і приймаючу сторону в процесі установлення виклику за участю абонента VOV. Абонент VOV може знаходитися удома або мандрувати. Установлення виклику за участю 11 UA 114542 C2 5 10 15 20 25 30 35 40 45 50 55 60 абонента VOV завжди маршрутизується через H-MVNO абонента. В описаних прикладах представлено тільки частину установлення виклику, пов'язану з повідомленнями IAM/INVITE, оскільки інші частини установлення виклику і сигналізації при скиданні з'єднання організовані відповідно до тих самих принципів і повинні бути очевидні. Вихідний виклик від мандрівного абонента VOV у V-MVNO У цьому прикладі вихідний виклик від абонента VOV викликає передавання запиту інформації CAMEL у локальний V-VGwA. Даний V-VGwA додає до номера абонента, якого викликають (Called Party Number, CdPN), спеціальний префікс «о» VOV. V-GMSCA направляє виклик з CdPN, що починається з префікса «о», у V-VGwA (наприклад, використовуючи протокол BICC). V-VGwA видаляє з CdPN префікс «о», додає у заголовок SIP спеціальне поле «Subject» правила маршрутизації зі значенням «routing-rule-o» і пересилає виклик у VRC (наприклад, використовуючи протокол SIP). У зв'язку з наявністю правила «routing-rule-o», VRC змінює номер викликаючого абонента з V-MSISDN на H-MSISDN, змінює «routing-rule-o» на «routing-rule-i» і запитує у V-VGwA маршрутизацію виклику у H-VGwA. Потім V-VGwA пересилає виклик у H-VGwA (наприклад, використовуючи SIP-I з вкладеним повідомленням IAM). У зв'язку з наявністю правила «routing-rule-i», H-VGwA пересилає виклик у H-GMSCA (наприклад, використовуючи сигналізацію BICC). H-GMSCA направляє виклик у H-MVNOB, використовуючи нижчеописану процедуру «транзиту VOV». Якщо H-MVNOA співпадає з H-MVNOB, процедуру транзиту пропускають, використовуючи замість неї процедуру «вхідного виклику для VOV». Вхідний виклик для мандрівного абонента VOV у V-MVNO У даному прикладі H-GMSCB запитує у своєму HLR роумінговий номер абонента мобільного зв'язку (Mobile Roaming Subscriber Number, MSRN) для абонента, якого викликають, за допомогою повідомлення MAP запиту інформації про маршрутизацію (Send Routing Info, SRI). HLR має H-VGwB, збережений у вигляді VLR для даного абонента, і відправляє повідомлення MAP запиту номера маршрутизації (Provide Routing Number, PRN) у H-VGwB. H-VGwB пересилає повідомлення PRN у VRC, який передає у відповідь V-MSISDN зі спеціальним префіксом VOV «v», що передує MSRN. У зв'язку з наявністю на початку CdPN спеціального префікса «v», H-GMSCB пересилає виклик у H-VGwB. H-VGwB видаляє префікс «v», додає у заголовок SIP спеціальне поле «Subject» правила маршрутизації зі значенням «routing-rule-v» і пересилає виклик у VRC, використовуючи протокол SIP. У зв'язку з наявністю правила «routing-rule-v», VRC змінює номер абонента, якого викликають, з V-MSISDN на H-MSISDN і запитує у H-VGwB маршрутизацію виклику у V-VGwB. H-VGwB направляє виклик у V-GMSCB, наприклад, використовуючи сигналізацію BICC. V-GMSCB направляє виклик у V-MNOB. Обробка GPRS VOV використовує GGSN V-MVNO для місцевого розбиття послуг передавання даних. MSISDN у повідомленнях MMS замінюється на H-MSISDN перед передаванням повідомлення абоненту, якого викликають, див. фіг. 15. Якщо абонент VOV знаходиться в роумінгу з використанням вузла роумінгу, то GGSN мережі VOV діє як кінцевий пункт тунелів GRPS. На фіг. 15 посилальний номер 504 позначає мобільну станцію, посилальний номер 506 SIM-карту, а посилальний номер 507 - гостьовий аплет. Вихідні повідомлення MMS Вихідне повідомлення MMS від мандрівного абонента VOV Представлена в даному прикладі послідовність передавання вихідного повідомлення MMS описує пересилання повідомлення MMS з МС у ретранслятор/сервер MMS. Абонент VOV, що в даному випадку відправляє повідомлення, мандрує у країні, в якій присутній VOV MVNO. Повідомлення MMS пересилають у гостьовий ретранслятор/сервер MMS. Однак, адресою відправника є V-MSISDN. «Призначений для користувача тригер відправлення MM1», передбачений на ретрансляторі/сервері MMS для усіх існуючих V-MSISDN, забезпечує можливість взаємодії MM10. MSCF у VRC змінює адресу відправника на H-MSISDN до відправлення повідомлення MMS ретранслятором/сервером MMS. Обробка реєстрації викликів (CDR) Реєстрацію викликів для гостьових абонентів отримують від гостьового MVNO. VOV може 12 UA 114542 C2 бути ідентифікований в даних CDR або як викликаючий номер, або як номер, який викликають. Можуть бути отримані наступні типи CDR: Операція Вихідний виклик Тип CDR Спроба вихідного виклику з мобільної станції («MOC CDR») Спроба виклику з мобільної станції у роумінгу («Roaming Виклик у роумінгу VMSC, GMSC CDR») Служба передавання коротких повідомлень, вихідне Вихідне MSC повідомлення («SMS-MO CDR») повідомлення SMS SGSN Коротке повідомлення SGSN, вихідне («S-SMO-CDR») Дані керування мобільністю мобільної станції у SGSN («MЗ'єднання GPRS SGSN CDR») PDP-контекст SGSN Дані PDP-контексту у SGSN («S-CDR») GGSN Дані тарифів PDP-контексту у GGSN («G-CDR») 5 10 15 20 25 30 35 40 45 Об'єкт VMSC Однак, оскільки ідентифікацію VOV здійснюють у зібраних CDR за гостьовими MSISDN/IMSI, перед подальшими процесами виставляння рахунків, такими як тарифікація і підрахунок вартості, необхідно провести попередню обробку CDR. Таку попередню обробку називають нормалізацією. Процес нормалізації додає у CDR нормалізовані дані, наприклад, початкові MSISDN/IMSI. Одне із завдань процесу нормалізації полягає в наданні процесам, наступним після нормалізації, достатньої кількості даних для здійснення операцій з CDR без необхідності пошуку перехресних посилань в інших таблицях, для забезпечення можливості вироблення запитів, наприклад, про реальну ідентифікацію гостьового абонента MVNO X, що викликав абонента Y, і для надання початковому MVNO можливості здійснення оцінювання вартості і виставляння рахунків для його абонента. Нормалізований CDR пересилають початковому MVNO з ідентифікацією абонента, якому повинен бути виставлений рахунок. Даний винахід був детально описаний вище на окремих прикладах варіантів його здійснення. Для фахівця в даній області повинно бути ясно, що до нього можуть бути внесені численні змінення і варіації, що не виходять за межі винаходу, визначені пунктами формули винаходу, що додається. Термінологія і скорочення Загальна термінологія CdPN Номер абонента, якого викликають (Called Party Number) CgPN Номер викликаючого абонента (Calling Party Number) GGSN Вузол підтримки шлюзу GPRS (Gateway GPRS Support Node) GMSC Шлюзовий центр мобільної комутації (Gateway Mobile Switching Center) GT Загальний заголовок (Global Title) HLR Регістр домашнього місцеположення (Home Location Register) HPLMN Початкова PLMN (Home PLMN) HSS Сервер домашніх абонентів (Home Subscriber Server) IMSI Міжнародний ідентифікатор абонента мобільного зв'язку (International Mobile Subscriber Identity) MAP Підсистема мобільних додатків (Mobile Application Part), протокол SS7, що забезпечує рівень прикладних програм для різних вузлів базових мобільних мереж GSM і UMTS. MGw Медіа-шлюз (Media Gateway) MME Вузол керування мобільністю (Mobility Management Entity) MMSC Центр передавання мультимедійних повідомлень (Multimedia Messaging Centre) MNO Оператор мобільної мережі (Mobile Network Operator), постачальник послуг безпровідного зв'язку, що володіє діапазоном радіочастот або інфраструктурою безпровідної мережі. MO Вихідний з мобільної станції (Mobile Originated) MSC Центр комутації мобільного зв'язку (Mobile Switching Center) MSCF Функція керування послугами обміну повідомленнями (Messaging Service Control Function) MSISDN Номер абонента мобільного зв'язку в цифровій мережі з комплексними послугами (Mobile Subscriber Integrated Services Digital Network Number) або номер мобільної станції в цифровій мережі з комплексними послугами (Mobile Station International Subscriber Directory Number) 13 UA 114542 C2 5 10 15 20 25 30 35 40 45 50 MSRN Роумінговий номер роумінгу абонента мобільного зв'язку (Mobile Subscriber Roaming Number) MT Вхідний на мобільну станцію (Mobile Terminated) MS МС, мобільна станція (Mobile Station) MVNO Віртуальний оператор мобільної мережі (Mobile Virtual Network Operator), постачальник послуг безпровідного зв'язку, що не володіє діапазоном радіочастот або інфраструктурою безпровідної мережі. P-GW Шлюз мережі передавання даних загального користування (PDN Gateway) PLMN Наземна мобільна мережа загального користування (Public Land Mobile Network) PSTN Комутована телефонна мережа загального користування (Public Switched Telephone Network) SMSC Центр служби коротких повідомлень (Short Messages Service Center) SGSN Службовий вузол підтримки GPRS (Service GPRS Support Node) S-GW Службовий шлюз (Serving Gateway) VMSC Центр комутації гостьових абонентів мобільного зв'язку (Visiting Mobile Switching Center) VPLMN Гостьова PLMN (Visitor PLMN). Спеціальна термінологія A- /A Викликаюча сторона, (A-сторона, сторона викликаючого абонента), наприклад, Aномер, H-MVNOA, V-MVNOA, V-VGwA B- /B Сторона, яку викликають (B-сторона, сторона абонента, якого викликають), наприклад, B-номер, H-MVNOB, V-MVNOB, V-VGwB H-GMSC Домашній GMSC для VOV (Home VOV GMSC) H-HLR Домашній HLR для VOV (Home VOV HLR) H-IMSI Домашній IMSI (Home IMSI) H'-IMSI Дублюючий H-IMSI, використовуваний для доступу до WLAN H-MNO Домашній MNO (Home MNO), те саме, що HMO H-MSISDN Домашній MSISDN (Home MSISDN) H-MVNO Домашній MVNO для VOV (Home VOV MVNO) H-VGw Домашній VGw (Home VGw) R-IMSI IMSI роумінг-партнера R-MSISDN MSISDN роумінг-партнера SBC Приграничний контролер протоколу установлення сеансу (SIP Boarder Controller) V-GMSC Гостьовий GMSC для VOV (Visitor VOV GMSC) VGw Гостьовий шлюз (Visitor Gateway) V-VGw Гостьовий VGw (Visitor VGw) V-IMSI Гостьовий IMSI (Visitor IMSI) VLR Гостьовий регістр місцеположення абонентів (Visitor Location Register) V-MNO Гостьовий MNO (Visitor MNO) V-MSISDN Гостьовий MSISDN (Visitor MSISDN) V-MVNO Гостьовий MVNO, VOV MVNO (Visitor VOV MVNO) VOV Гостьовий абонент віртуального оператора (Virtual Operator Visitor) VOV-IMSI Гостьовий IMSI для роумінг-партнера VOV MVNO MVNO, що забезпечує можливість створення VOV шляхом використання послуг VSS. VRC Центр маршрутизації гостьового абонента (Visitor Routing Centre) VRC-VGw VGw, суміщений з VRC для доступу роумінг- партнерів VSS Підсистема обслуговування гостьового абонента (Visitor Serving Subsystem) VSS Network Приватна IP-мережа, що забезпечує з'єднання між MVNO VOV V-VGw VGw гостьового абонента. ФОРМУЛА ВИНАХОДУ 55 1. Спосіб обслуговування гостьового абонента у системі мобільного зв'язку, що включає наступні кроки, здійснювані підсистемою віртуального гостьового абонента (VSS), що міститься у системі мобільного зв'язку: - виявлення події роумінгу на MSISDN мобільної станції (МС), що працює у системі мобільного зв'язку, 14 UA 114542 C2 5 10 15 20 25 30 35 40 45 50 55 - визначення оператора мобільної мережі у системі мобільного зв'язку, який має мережу HPLMN, що покриває географічну зону МС, як оператора гостьової мобільної мережі для даної МС, - приймання гостьового IMSI від оператора гостьової мобільної мережі, - призначення гостьового IMSI для MSISDN даної МС, - передавання гостьового IMSI у дану МС, - перехоплення ініціалізації автентифікації у оператора гостьової мобільної мережі, - автентифікацію даної МС у оператора домашньої мобільної мережі для даної МС, і - активацію гостьового абонентського облікового запису, ідентифікованого за гостьовим IMSI, на основі відповіді автентифікації, прийнятої від оператора домашньої мобільної мережі, при цьому крок перехоплення ініціалізації автентифікації у оператора гостьової мобільної мережі включає: - перехоплення VSS запиту на автентифікацію і перенаправления запиту на автентифікацію оператору домашньої мережі і оператору гостьової мережі, - перехоплення VSS відповіді автентифікації, прийнятої від оператора домашньої мережі і оператора гостьової мережі, і - передавання VSS відповіді автентифікації від оператора домашньої мережі у VLR, що запитав автентифікацію. 2. Спосіб за п. 1, який відрізняється тим, що додатково включає виконання відображення між гостьовим IMSI і домашнім IMSI МС і автентифікацію МС у оператора домашньої мобільної мережі МС на основі ключа домашнього оператора. 3. Спосіб за п. 2, який відрізняється тим, що додатково включає виконання подальшого відображення між гостьовим MSISDN і MSISDN МС. 4. Спосіб за п. 3, який відрізняється тим, що додатково включає передавання вихідного повідомлення SMS, відправленого з МС з використанням гостьового IMSI і SMSC оператора домашньої мобільної мережі. 5. Спосіб за п. 3 або 4, який відрізняється тим, що додатково включає передавання вхідного повідомлення SMS, прийнятого в МС, що тимчасово використовує гостьовий IMSI і SMSC оператора домашньої мобільної мережі. 6. Спосіб за будь-яким з пп. 3-5, який відрізняється тим, що додатково включає передавання вихідного повідомлення MMS, відправленого з MMSC оператора гостьової мобільної мережі і прийнятого у MMSC оператора домашньої мобільної мережі. 7. Спосіб за будь-яким з пп. 3-6, який відрізняється тим, що додатково включає додавання префіксів маршрутизації до В-номера для передавання вихідних викликів, формованих гостьовим абонентом, якому призначений гостьовий абонентський обліковий запис, на GMSC оператора домашньої мобільної мережі, з використанням VSS як IN-вузла. 8. Спосіб за будь-яким з пп. 3-7, який відрізняється тим, що додатково включає додавання префіксів маршрутизації до роумінгового номера для маршрутизації вхідних викликів до оператора гостьової мобільної мережі з використанням MSISDN гостьового абонентського облікового запису як роумінгового номера. 9. Спосіб за будь-яким з пп. 3-8, який відрізняється тим, що додатково включає передавання даних обліку і тарифікації голосових викликів (МОС CDR), прийнятих від оператора гостьової мобільної мережі. 10. Спосіб за будь-яким з пп. 3-9, який відрізняється тим, що додатково включає передавання даних обліку і тарифікації повідомлень SMS (SMS-MO CDR/S-SMO-CDR), прийнятих від оператора гостьової мобільної мережі. 11. Спосіб за будь-яким з пп. 3-10, який відрізняється тим, що додатково включає передавання даних обліку і тарифікації повідомлень MMS (MO MMS CDR), прийнятих від оператора гостьової мобільної мережі. 12. Спосіб за будь-яким з пп. 3-11, який відрізняється тим, що додатково включає передавання даних обліку і тарифікації послуг GPRS (M-, S- і G-CDR), прийнятих від оператора гостьової мобільної мережі. 13. Спосіб за будь-яким з пп. 1-12, який відрізняється тим, що подію роумінгу на MSISDN МС ідентифікують шляхом - приймання у VSS повідомлення МАР оновлення місцеположення від вузла роумінгу, якщо МС сполучена з гостьовою наземною мобільною мережею загального користування (VPLMN), або - приймання у VSS повідомлення МАР оновлення місцеположення від вузла роумінгу, якщо МС сполучена з домашньою наземною мобільною мережею загального користування (HPLMN), або 15 UA 114542 C2 5 10 15 20 25 30 - приймання у VSS повідомлення МАР відміни місцеположення від оператора домашньої мобільної мережі даної МС, якщо МС сполучена з домашньою наземною мобільною мережею загального користування (HPLMN). 14. Спосіб за будь-яким з пп. 1-13, який відрізняється тим, що визначення оператора гостьової мобільної мережі включає: - визначення оператора гостьової мобільної мережі як оператора мобільної мережі, який має HPLMN, що покриває географічну зону МС, шляхом використання номера VLR у події роумінгу. 15. Спосіб за будь-яким з пп. 1-14, який відрізняється тим, що крок призначення гостьового IMSI для MSISDN включає: - вибір вільного гостьового IMSI з набору гостьових абонентських облікових записів, збереженого оператором гостьової мобільної мережі або отриманого від нього. 16. Спосіб за будь-яким з пп. 1-15, який відрізняється тим, що крок передавання гостьового IMSI у МС включає: - пряме передавання службового повідомлення SMS у МС без участі SMSC домашнього оператора; і - внесення гостьового IMSI до модуля SIM у МС за допомогою додатку, який виконується пристроєм обробки в модулі SIM. 17. Пристрій обробки, виконаний з можливістю здійснення способу за будь-яким з пп. 1-16. 18. Підсистема обслуговування гостьового абонента для обслуговування гостьових абонентів у системі мобільного зв'язку, що містить пристрій обробки за п. 17. 19. Система мобільного зв'язку, що містить: - декілька мобільних станцій (МС), кожна з яких містить модуль SIM, причому модуль SIM містить додаток, що підлягає виконанню пристроєм обробки в модулі SIM; - декілька операторів мобільної мережі (MVNO і MNO), кожний з яких має набір гостьових абонентських облікових записів, при цьому кожний з гостьових абонентських облікових записів ідентифікований за гостьовим IMSI; - декілька домашніх наземних мобільних мереж загального користування (HPLMN), кожна з яких зв'язана з відповідним оператором мобільної мережі, причому кожна з HPLMN сконфігурована з визначенням географічної зони МС, що працює в даній HPLMN; - декілька гостьових наземних мобільних мереж загального користування (VPLMN), зв'язаних з вузлом роумінгу; і - підсистему обслуговування гостьового абонента за п. 18. 16 UA 114542 C2 17 UA 114542 C2 18 UA 114542 C2 19 UA 114542 C2 20 UA 114542 C2 21 UA 114542 C2 22 UA 114542 C2 23 UA 114542 C2 Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 24
