Ключ і циліндрично-ключовий вузол замка

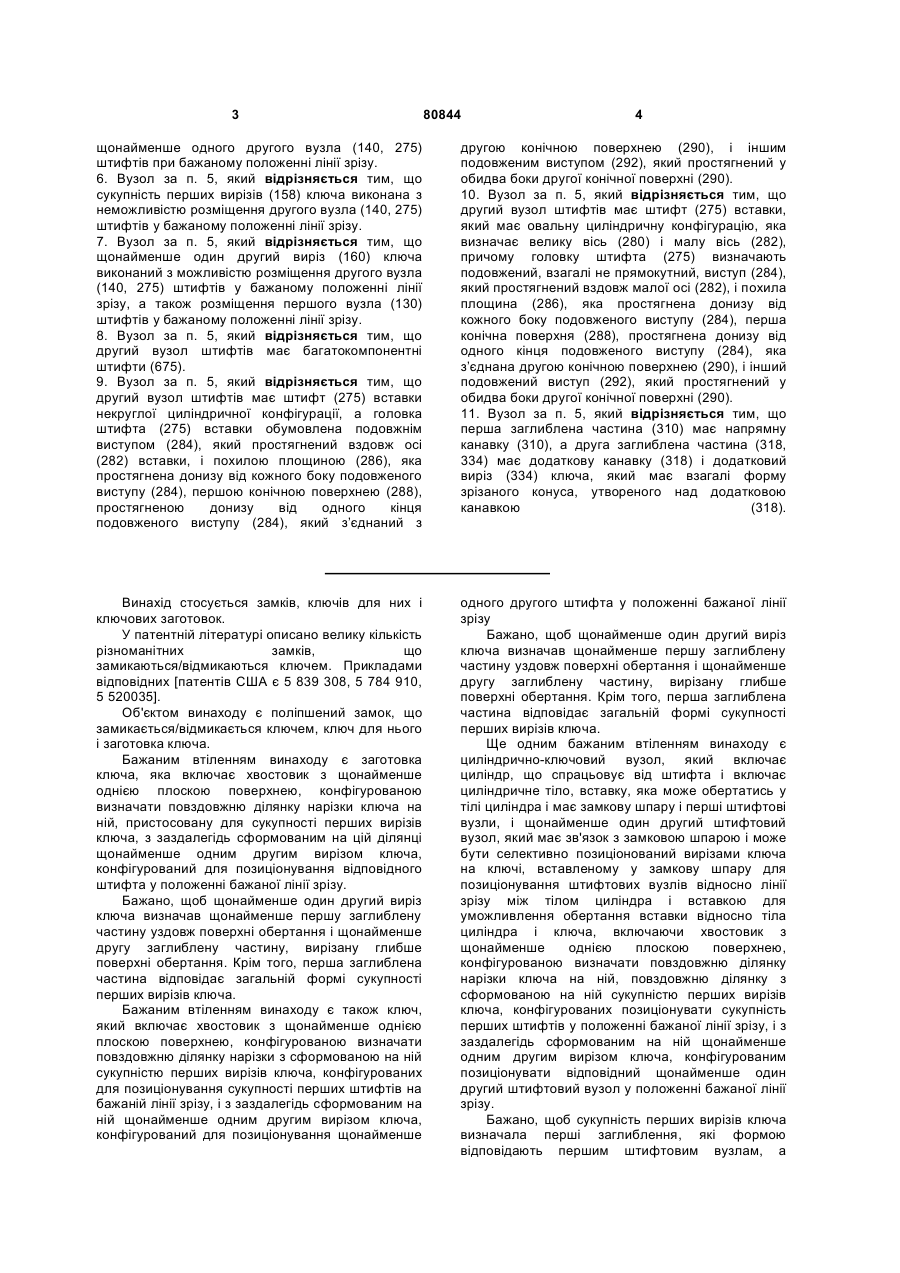

1. Ключ, який має хвостовик (302) з щонайменше однією плоскою поверхнею (304, 306), на якій є поздовжня ділянка (156) нарізки ключа, на якій сформована сукупність перших вирізів (158) ключа, які мають конфігурацію для розміщення сукупності перших штифтів (130) робочого циліндра (100) при бажаному положенні лінії зрізу, який відрізняється тим, що має попередньо сформований на ділянці (156) щонайменше один другий виріз (160) ключа, який має конфігурацію для розміщення відповідної щонайменше одного другого вузла (140, 275) штифтів у бажаному положенні (148) лінії зрізу, причому сукупність перших вирізів (158) ключа визначає перші заглиблення, які відповідають конфігурації перших вузлів (130) штифтів, а щонайменше один другий виріз (160) ключа визначає щонайменше першу заглиблену частину (310), яка відповідає першим заглибленням і має конфігурацію для розміщення перших вузлів (130) штифтів у бажаних положеннях лінії зрізу, і щонайменше другу заглиблену частину (318, 334), яка вирізана глибше за першу заглиблену частину (310) і має конфігурацію для розміщення щонайменше одного другого вузла (140, 275) штифтів у бажаному положенні лінії зрізу. 2. Ключ за п. 1, який відрізняється тим, що сукупність перших вирізів (158) ключа виконана з неможливістю розміщення другого вузла (140, 275) штифтів у бажаному положенні лінії зрізу. 3. Ключ за п. 1, який відрізняється тим, що щонайменше одна сукупність других вирізів (160) ключа виконана з можливістю розміщення другого вузла (140, 275) штифтів у бажаному положенні 2 (19) 1 3 80844 4 щонайменше одного другого вузла (140, 275) штифтів при бажаному положенні лінії зрізу. 6. Вузол за п. 5, який відрізняється тим, що сукупність перших вирізів (158) ключа виконана з неможливістю розміщення другого вузла (140, 275) штифтів у бажаному положенні лінії зрізу. 7. Вузол за п. 5, який відрізняється тим, що щонайменше один другий виріз (160) ключа виконаний з можливістю розміщення другого вузла (140, 275) штифтів у бажаному положенні лінії зрізу, а також розміщення першого вузла (130) штифтів у бажаному положенні лінії зрізу. 8. Вузол за п. 5, який відрізняється тим, що другий вузол штифтів має багатокомпонентні штифти (675). 9. Вузол за п. 5, який відрізняється тим, що другий вузол штифтів має штифт (275) вставки некруглої циліндричної конфігурації, а головка штифта (275) вставки обумовлена подовжнім виступом (284), який простягнений вздовж осі (282) вставки, і похилою площиною (286), яка простягнена донизу від кожного боку подовженого виступу (284), першою конічною поверхнею (288), простягненою донизу від одного кінця подовженого виступу (284), який з’єднаний з другою конічною поверхнею (290), і іншим подовженим виступом (292), який простягнений у обидва боки другої конічної поверхні (290). 10. Вузол за п. 5, який відрізняється тим, що другий вузол штифтів має штифт (275) вставки, який має овальну циліндричну конфігурацію, яка визначає велику вісь (280) і малу вісь (282), причому головку штифта (275) визначають подовжений, взагалі не прямокутний, виступ (284), який простягнений вздовж малої осі (282), і похила площина (286), яка простягнена донизу від кожного боку подовженого виступу (284), перша конічна поверхня (288), простягнена донизу від одного кінця подовженого виступу (284), яка з’єднана другою конічною поверхнею (290), і інший подовжений виступ (292), який простягнений у обидва боки другої конічної поверхні (290). 11. Вузол за п. 5, який відрізняється тим, що перша заглиблена частина (310) має напрямну канавку (310), а друга заглиблена частина (318, 334) має додаткову канавку (318) і додатковий виріз (334) ключа, який має взагалі форму зрізаного конуса, утвореного над додатковою канавкою (318). Винахід стосується замків, ключів для них і ключових заготовок. У патентній літературі описано велику кількість різноманітних замків, що замикаються/відмикаються ключем. Прикладами відповідних [патентів США є 5 839 308, 5 784 910, 5 520035]. Об'єктом винаходу є поліпшений замок, що замикається/відмикається ключем, ключ для нього і заготовка ключа. Бажаним втіленням винаходу є заготовка ключа, яка включає хвостовик з щонайменше однією плоскою поверхнею, конфігурованою визначати повздовжню ділянку нарізки ключа на ній, пристосовану для сукупності перших вирізів ключа, з заздалегідь сформованим на цій ділянці щонайменше одним другим вирізом ключа, конфігурований для позиціонування відповідного штифта у положенні бажаної лінії зрізу. Бажано, щоб щонайменше один другий виріз ключа визначав щонайменше першу заглиблену частину уздовж поверхні обертання і щонайменше другу заглиблену частину, вирізану глибше поверхні обертання. Крім того, перша заглиблена частина відповідає загальній формі сукупності перших вирізів ключа. Бажаним втіленням винаходу є також ключ, який включає хвостовик з щонайменше однією плоскою поверхнею, конфігурованою визначати повздовжню ділянку нарізки з сформованою на ній сукупністю перших вирізів ключа, конфігурованих для позиціонування сукупності перших штифтів на бажаній лінії зрізу, і з заздалегідь сформованим на ній щонайменше одним другим вирізом ключа, конфігурований для позиціонування щонайменше одного другого штифта у положенні бажаної лінії зрізу Бажано, щоб щонайменше один другий виріз ключа визначав щонайменше першу заглиблену частину уздовж поверхні обертання і щонайменше другу заглиблену частину, вирізану глибше поверхні обертання. Крім того, перша заглиблена частина відповідає загальній формі сукупності перших вирізів ключа. Ще одним бажаним втіленням винаходу є циліндрично-ключовий вузол, який включає циліндр, що спрацьовує від штифта і включає циліндричне тіло, вставку, яка може обертатись у тілі циліндра і має замкову шпару і перші штифтові вузли, і щонайменше один другий штифтовий вузол, який має зв'язок з замковою шпарою і може бути селективно позиціонований вирізами ключа на ключі, вставленому у замкову шпару для позиціонування штифтових вузлів відносно лінії зрізу між тілом циліндра і вставкою для уможливлення обертання вставки відносно тіла циліндра і ключа, включаючи хвостовик з щонайменше однією плоскою поверхнею, конфігурованою визначати повздовжню ділянку нарізки ключа на ній, повздовжню ділянку з сформованою на ній сукупністю перших вирізів ключа, конфігурованих позиціонувати сукупність перших штифтів у положенні бажаної лінії зрізу, і з заздалегідь сформованим на ній щонайменше одним другим вирізом ключа, конфігурованим позиціонувати відповідний щонайменше один другий штифтовий вузол у положенні бажаної лінії зрізу. Бажано, щоб сукупність перших вирізів ключа визначала перші заглиблення, які формою відповідають першим штифтовим вузлам, а 5 щонайменше один другий виріз ключа визначав першу заглиблену частину, що відповідає першим заглибленням і конфігурована позиціонувати перші штифтові вузли у бажаних положеннях лінії зрізу, і щонайменше другу заглиблену частину, вирізану глибше, ніж перша заглиблена частина, і конфігуровану позиціонувати щонайменше другу заглиблену частину у бажаному положенні лінії зрізу. Крім того, сукупність перших вирізів ключа не може позиціонувати другий штифтовий вузол у бажаному положенні лінії зрізу. В іншому варіанті або на додаток щонайменше один другий ключ може позиціонувати перший штифтовий вузол у бажаному положенні лінії зрізу. В іншому варіанті або на додаток другий штифтовий вузол включає багатокомпонентні штифти. Згідно з іншим бажаним втіленням винаходу, запропоновано заготовку ключа, яка включає хвостовик, пристосований мати сформовану на ньому сукупність звичайних вирізів ключа і сформований на ньому щонайменше один спеціальний виріз ключа з зворотною сумісністю, конфігурований позиціонувати відповідний спеціальний штифт у бажаному положенні лінії зрізу і позиціонувати відповідний звичайний штифт у бажаному положенні лінії зрізу. Бажано, щоб цей щонайменше один спеціальний виріз ключа не визначав поверхні обертання. В іншому варіанті або на додаток сукупність звичайних нарізів ключа визначає поверхню повертання, а щонайменше один спеціальний виріз ключа визначає ту частину поверхні обертання, в якій решта частин поверхні повертання вирізані далі для визначення глибшого заглиблення. Згідно з ще одним бажаним втіленням винаходу, запропоновано заготовку ключа, яка включає хвостовик, пристосований мати сформовану на ньому сукупність звичайних вирізів ключа і сформований на ньому щонайменше один спеціальний виріз ключа з зворотною сумісністю, конфігурований позиціонувати відповідний спеціальний штифт у бажаному положенні лінії зрізу і позиціонувати відповідний звичайний штифт у бажаному положенні лінії зрізу. Бажано, щоб цей щонайменше один спеціальний виріз ключа не визначав поверхні обертання. В іншому варіанті або на додаток сукупність звичайних вирізів ключа визначає поверхню повертання, а щонайменше один спеціальний виріз ключа визначає ту частину поверхні обертання, в якій решта частин поверхні повертання вирізані далі для визначення глибшого заглиблення. Іншим бажаним втіленням винаходу є заготовка ключа, яка включає хвостовик, що визначає щонайменше одну плоску поверхню, конфігуровану визначати повздовжню ділянку нарізки ключа на ній, пристосовану для сукупності перших вирізів ключа, і заздалегідь сформований на ній щонайменше один другий виріз ключа, конфігурований для позиціонування відповідного штифта у положенні бажаної лінії зрізу, причому сукупність перших вирізів ключа визначає перші заглиблення, що конфігурацією відповідають 80844 6 сукупності перших штифтових вузлів, а щонайменше один другий виріз ключа визначає щонайменше першу заглиблену частину, що відповідає першим заглибленням і конфігурована позиціонувати сукупність перших штифтових вузлів у бажаних положеннях лінії зрізу, і щонайменше другу заглиблену частину, вирізану глибше, ніж перша заглиблена частина, і конфігуровану позиціонувати щонайменше один другий штифтовий вузол у бажаному положенні лінії зрізу. Бажано, щоб сукупність перших вирізів ключа не могла позиціонувати зазначений другий штифтовий вузол у бажаному положенні лінії зрізу. В іншому варіанті або на додаток щонайменше один другий ключ може позиціонувати зазначений щонайменше один другий штифтовий вузол у бажаному положенні лінії зрізу і може позиціонувати перший штифтовий вузол у бажаному положенні лінії зрізу. Далі наведено детальний опис винаходу з посиланнями на креслення, в яких: Фіг.1А, 1В - перетини циліндра замка, що замикається/відмикається ключем, і ключа, побудованих і призначених для використання згідно з бажаним втіленням винаходу, Фіг.2А, 2В - перетини циліндра замка, що замикається/відмикається ключем, і ключа Фіг.1А, 1В у відкритій орієнтації, Фіг.3А, 3В - перетини циліндра замка, що замикається/відмикається ключем Фіг.1А-2В, у закритій орієнтації, з вставленим звичайним ключем, Фіг.4А, 4В - перетини циліндра замка, що замикається/відмикається ключем, у відкритій орієнтації, з вставленим ключем типу, зображеного на Фіг.1А-2В, Фіг.5А-5F - шість зображень штифта вставки циліндра для циліндрів Фіг.1А-3В, який взаємодіє з ключем типу, зображеного на Фіг.1А-2В, Фіг.6А, 6В - відповідно, вигляд згори і перетин заготовки ключа, побудованого і призначеного для використання згідно з бажаним втіленням винаходу, Фіг.7А-7Е - відповідно, загальний вигляд, вигляд згори і ряд перетинів заготовки ключа Фіг.6А, 6В, з частковою нарізкою вирізів ключа, Фіг.8А-8Е - відповідно, загальний вигляд, вигляд згори і ряд перетинів ключа, виготовленого з частково нарізаної заготовки ключа типу, показаного на Фіг.7А-7Е, Фіг.9А-9Е - відповідно, загальний вигляд, вигляд згори і ряд перетинів ключа, виготовленого з частково нарізаної заготовки ключа типу, показаного на Фіг.7А-7Е, у робочому зачепленні з штифтом вставки Фіг.5А-5F, Фіг.10А-10F - шість зображень іншого втілення штифта вставки циліндра для циліндрів Фіг.1А-3В, Фіг.11А, 11В - відповідно, вигляд згори і перетин заготовки ключа, побудованого і призначеного для використання згідно з іншим бажаним втіленням винаходу, Фіг.12А-12Е - відповідно, загальний вигляд, вигляд згори і ряд перетинів заготовки ключа Фіг.11А, 11В, з частковою нарізкою вирізів ключа, 7 Фіг.13А-13Е - відповідно, запальний вигляд, вигляд згори і ряд перетинів ключа, виготовленого з частково нарізаної заготовки ключа типу, показаного на Фіг.12А-12Е, Фіг.14А-14Е - відповідно, загальний вигляд, вигляд згори і ряд перетинів ключа, виготовленого з частково нарізаної заготовки ключа типу, показаного на Фіг.12А-12Е, у робочому зачепленні з штифтом вставки Фіг.10А-10F, Фіг.15А-15D - відповідно, вигляд згори і перетин заготовки ключа, побудованого і призначеного для використання згідно з ще одним бажаним втіленням винаходу, Фіг.16А-16G - відповідно, загальний вигляд, вигляд згори і ряд перетинів заготовки ключа Фіг.15А-15D, з частковою нарізкою вирізів ключа, Фіг.17А-17G - відповідно, запальний вигляд, вигляд згори і ряд перетинів ключа, виготовленого з частково нарізаної заготовки ключа типу, показаного на Фіг.16А-16G, Фіг.18А-18G - відповідно, загальний вигляд, вигляд згори і ряд перетинів ключа, виготовленого з частково нарізаної заготовки ключа типу, показаного на Фіг.16А-16G, у робочому зачепленні з штифтами вставки типів, показаних на Фіг.5А-5F і Фіг.10А-10F, Фіг.19А-15D - відповідно, вигляд згори і перетини заготовки ключа, побудованого і призначеного для використання згідно з ще одним бажаним втіленням винаходу, Фіг.20А-20G - відповідно, загальний вигляд, вигляд згори і ряд перетинів заготовки ключа Фіг.19А-19D, з частковою нарізкою вирізів ключа, Фіг.21А-21G - відповідно, загальний вигляд, вигляд згори і ряд перетинів ключа, виготовленого з частково нарізаної заготовки ключа типу, показаного на Фіг.20А-20G, Фіг.22А-22G - відповідно, загальний вигляд, вигляд згори і ряд перетинів ключа, виготовленого з частково нарізаної заготовки ключа типу, показаного на Фіг.20А-20G, у робочому зачепленні з штифтами вставки типів, показаних на Фіг.5А-5F і Фіг.10А-10F, Фіг.23А, 23В - перетини циліндра замка, що замикається/відмикається ключем, і ключа, побудованих і призначених для використання згідно з бажаним втіленням винаходу, Фіг.24А, 24В - перетини циліндра замка, що замикається/відмикається ключем, і ключа Фіг.23А, 23В у відкритій орієнтації, Фіг.25А, 25В - перетини циліндра замка, що замикається/відмикається ключем, Фіг.23А-23В у закритій орієнтації, з вставленим звичайним ключем, Фіг.26А-26F - шість зображень частини багатокомпонентного штифта вставки циліндра для циліндрів Фіг.23А-25В у взаємодії з ключем типу, зображеного на Фіг.23А-24В, Фіг.27А-27F - шість зображень частини багатокомпонентного штифта вставки циліндра з використанням частин типу, показаного на Фіг.26А26F, для циліндрів Фіг.23А-25В у взаємодії з ключем типу, зображеного на Фіг.23А-24В, Фіг.28А, 28В - відповідно, вигляд згори і перетин заготовки ключа, побудованого і 80844 8 призначеного для використання згідно з бажаним втіленням винаходу, Фіг.29А-29Е - відповідно, загальний вигляд, вигляд згори і ряд перетинів заготовки ключа Фіг.28А, 28В, з частковою нарізкою вирізів ключа, Фіг.30А-30Е - відповідно, загальний вигляд, вигляд згори і ряд перетинів ключа, виготовленого з частково нарізаної заготовки ключа типу, показаного на Фіг.29А-29Е, Фіг.31А-31Ε - відповідно, загальний вигляд, вигляд згори і ряд перетинів ключа, виготовленого з частково нарізаної заготовки ключа типу, показаного на Фіг.29Α-29Е, у робочому зачепленні з штифтами вставки типів, показаних на Фіг.27А27F, Фіг.32А-32D - відповідно, вигляд згори і перетини заготовки ключа, побудованого і призначеного для використання згідно з іншим бажаним втіленням винаходу, Фіг.33А-33F - відповідно, загальний вигляд, вигляд згори і ряд перетинів заготовки ключа Фіг.32А-32D, з частковою нарізкою вирізів ключа, Фіг.34А-34F - відповідно, загальний вигляд, вигляд згори і ряд перетинів ключа, виготовленого з частково нарізаної заготовки ключа типу, показаного на Фіг.33А-33F, і Фіг.35А-35F - відповідно, загальний вигляд, вигляд згори і ряд перетинів ключа, виготовленого з частково нарізаної заготовки ключа типу, показаного на Фіг.33А-33F, у робочому зачепленні з штифтами вставки типів, показаних на Фіг.27А27F. Фіг.1А, 1В містять перетини циліндра замка, що замикається/відмикається ключем, і ключа, побудованих і призначених для використання згідно з бажаним втіленням винаходу, у замкненій орієнтації. Циліндр 100 включає тіло 102 з свердленим отвором 104. В отворі 104 тіла 102 циліндра з можливістю обертання розташовано вставку 106 з замковою шпа-рою 108, з'єднаними з нею першими свердленими циліндричними отворами 110 штифтів вставки і з відповідними першими свердленими циліндричними отворами 112 штифтів тіла 102 циліндра. Бажане втілення винаходу включає щонайменше один другий циліндричний свердлений отвір 120 штифта вставки, який має зв'язок з замковою шпарою 108 і з щонайменше одним відповідним другим циліндричним свердленим отвором 122 штифта тіла, зробленим у тілі 102 циліндра. Другі отвори 120, 122 штифтів взагалі відрізняються від перших отворів 110,112 штифтів тим, що, якщо перші отвори 110,112 мають звичайну циліндричну форму, другі отвори 120,122 звичайно мають некруглу циліндричну форму, наприклад, овальну. Перші штифти 130 вставки і перші штифти 132 тіла операційно розташовані у відповідних отворах 110 і 112 штифтів. Другі штифти 140 вставки і другі штифти 142 тіла операційно розташовані у відповідних других отворах 120 і 122 штифтів. Пружини 144 операційно взаємодіють з штифтами 132, 142 звичайним чином. Другі штифти 142 тіла взагалі відрізняються від перших штифтів 132 тіла тим, що, якщо перші 9 штифти 132 мають звичайну циліндричну форму, другі штифти 142 тіла звичайно мають некруглу циліндричну форму, наприклад, овальну. Другі штифти 140 вставки взагалі відрізняються від перших штифтів 130 вставки тим, що, якщо перші штифти 130 мають звичайну циліндричну форму, другі штифти 140 вставки звичайно мають некруглу циліндричну форму, наприклад, овальну. Другі штифти 140 вставки взагалі відрізняються від перших штифтів 130 вставки також тим, що, якщо перші штифти 130 мають звичайні конічні головки з фуговою симетрією, другі штифти 140 вставки мають головки з некруговою симетрією (див. Фіг.5А-5F). Перші і другі штифти 130, 140 вставки мають зв'язок з замковою шпарою 108 і, коли ключ вводять у замкову шпару, можуть бути вирізами на ключі селективно позиціоновані відносно лінії 148 зрізу між тілом циліндра і вставкою 106, щоб дозволити обертання вставки 106 відносно тіла циліндра 100. У даному випадку ключ 150 не введений у замкову шпару 108 і тому штифти вставки і штифти тіла не вирівняні один з одним і відділені один від одного по лінії 148 зрізу. Фіг.2А, 2В містять перетини циліндра замка і ключа Фіг.1А, 1В у відкритій орієнтації, коли ключ 150 повністю введений у замкову шпару 108. Ключ 150 має хвостовик 152 з щонайменше однією плоскою поверхнею 154, конфігурованою визначати повздовжню ділянку 156 з вирізами на ній. Повздовжня ділянка 156 має сформовану на ній сукупність 158 звичайних, взагалі конічних перших вирізів ключа, конфігурованих забезпечувати позиціонування для забезпечення зачеплення між першими штифтами 130 вставки і першими штифтами 132 тіла на лінії 148 зрізу, і має щонайменше частково заздалегідь сформований на ній щонайменше один другий виріз 160 ключа неконічної форми з некруговою симетрією для позиціонування відповідних щонайменше одного другого штифта 140 вставки і щонайменше одного другого штифта 142 тіла на лінії 148 зрізу. Фіг.3А, 3В містять перетини циліндра замка, що замикається/відмикається ключем Фіг.1А-2В, у закритій орієнтації, з вставленим звичайним ключем 162. Можна бачити, що звичайний ключ не має других вирізів і не забезпечує позиціонування другого штифта 140 вставки і другого штифта 142 тіла на лінії 148 зрізу. Фіг.4А, 4В містять перетини циліндра 170 замка, що замикається/відмикається ключем, у відкритій орієнтації, з ключем 150 типу, зображеного на Фіг.1А -2В, вставленого таким чином, що другий виріз 160 ключа зчіплюється з звичайним першим штифтом вставки. Ознакою винаходу є форма другого вирізу 160 ключа, яка відповідає першим штифтам вставки і забезпечує позиціонування для зачеплення першого штифта 130 вставки і першого штифта 132 тіла по лінії 148 зрізу. Можна відзначити, що ключі з другими вирізами можна використовувати з звичайними циліндрами, які не мають других штифтів. 80844 10 Фіг.5А-5F містять шість зображень бажаного другого штифта 175 вставки циліндра для циліндрів Фіг.1А-3В, який взаємодіє з ключем типу, зображеного на Фіг.1А-2В. Фіг.5А містить загальний вигляд, Фіг.5В - вигляд збоку, Фіг.5С перетин по лініях VC-VC Фіг.5В, Фіг.5D - вигляд збоку, Фіг.5Е - перетин по лініях VE-VE Фіг.5D, Фіг.5F - вигляд згори. Штифт вставки (Фіг.5А-5F) має взагалі овальну циліндричну форму, з великою віссю 180 і малою віссю 182, причому припустимою є будь-яка форма, яка не дозволяє повертати цей штифт в отворі штифта вставки. Головка штифта вставки має подовжений прямокутний виступ 184, який простягається уздовж малої осі 182, і нахилену площину 186, що простягається униз від кожного боку виступу 184. Від кожного кінця виступу 184 відходить перша конічна поверхня 188, яка приєднується до другої конічної поверхні 190. На обох боках відповідних других конічних поверхонь 190 простягаються перший і другий перервані подовжені виступи 192, 194. Фіг.6А, 6В містять, відповідно, вигляд згори і перетин заготовки ключа, побудованого і призначеного для використання згідно з бажаним втіленням винаходу. Заготовка ключа має головну частину 200 і хвостову частину 202, бажано, у формі плоского леза з першою і другою протилежними плоскими поверхнями 204, 206. На кожній з цих плоских поверхонь 204, 206 сформовано пари напрямних канавок 208, 210 і 212, 214, які визначають ділянку вирізів на кожній поверхні. Згідно з бажаним втіленням винаходу, на місці щонайменше одного вирізу ключа у ділянці вирізів плоских поверхонь 204, 206 сформовано пару додаткових канавок 218, 220 і 222, 224, відповідно. Ознакою винаходу є те, що додаткові канавки 218-224 визначають частину других вирізів ключа, згаданих вище, і є відсутніми у перших вирізах ключа, згаданих вище. Заготовки ключа (Фіг.6А, 6В) можуть мати додаткові канавки, розташовані селективно у різних місцях вирізів ключа, визначаючи цим місця других вирізів. Зрозуміло, що селективним розподіленням заготовок ключа типу Фіг.6А, 6В при заданих місцях других вирізів ключа, нарізка ключа обмежується згідно з місцями розташування других вирізів. Фіг.7А-7Е містять, відповідно, загальний вигляд, вигляд згори і ряд перетинів заготовки ключа Фіг.6А, 6В. Заготовки ключа Фіг.7А-7Е є ідентичними заготовкам 6А-6Е і мають додатковий виріз ключа, який для кожної пари додаткових канавок має загальну форму усіченого конуса, подібну до форми першого вирізу ключа, завдяки чому повністю визначається другий виріз ключа на кожній з плоских поверхонь 204, 206. Другий виріз 234 ключа на плоскій поверхні 204 і такий же виріз 236 на плоскій поверхні 206 є комбінацією додаткових канавок і додаткового усіченого вирізуключа. Заготовки ключа Фіг.7А-7Е можуть мати другі вирізи ключа, селективно розташовані у різних місцях, завдяки чому визначаються місця другого 11 вирізу ключа. Слід відзначити, що селективним розподіленням заготовок ключа типу Фіг.7А-7Е при заданих місцях других вирізів ключа, нарізка ключа обмежується згідно з місцями розташування других вирізів. Фіг.8А-8Е містять, відповідно, загальний вигляд, вигляд згори і ряд перетинів ключа, виготовленого з частково нарізаної заготовки ключа типу, показаного на Фіг.7А-7Е. Різниця між ключем Фіг.8А-8Е і заготовкою Фіг.7А-7Е полягає у наявності додаткових перших вирізів 244 ключа у додаткових місцях уздовж ділянки вирізів ключа на кожній з плоских поверхонь 204, 206 (на останній не показано). Фіг.9А-9Е містять, відповідно, загальний вигляд, вигляд згори і ряд перетинів ключа, виготовленого з частково нарізаної заготовки ключа типу, показаного на Фіг.7А-7Е, у робочому зачепленні з штифтом вставки Фіг.5А-5F. Фіг.9А-9Е ілюструють зачеплення штифта 175 вставки (Фіг.5А-5Е) з другим вирізом 234 ключа. Можна бачити, що завдяки наявності додаткових канавок 218, 220 (Фіг.6А, 6В) у другому вирізі 234 ключа, які відповідають подовженим виступам 192, 194 (Фіг.5А-5Е), штифт 175 може повністю сідати у другий виріз ключа. Відповідно, ключі, що не мають належним чином розташованих других вирізів ключа, не можуть бути використані з спеціальними циліндрами, описаними тут. Фіг.10А-10F містять шість зображень іншого бажаного штифта 275 вставки циліндра для циліндрів Фіг.1А-3В, який взаємодіє з ключем типу, ілюстрованого Фіг.11 А, 11В. Фіг.10А - загальний вигляд, Фіг.10В - вигляд збоку, Фіг.10С - перетин по лініях ХС-ХС Фіг.10В, Фіг.10D - вигляд збоку, Фіг.10Е - перетин по лініях ХЕ-ХЕ Фіг.10D, фіг 10F - вигляд згори. Штифт 275 вставки має взагалі овальну циліндричну форму, з великою віссю 280 і малою віссю 282, причому припустимою є будь-яка форма, яка не дозволяє повертати цей штифт в отворі штифта вставки. Головка штифта вставки має частковий виріз 283 і подовжений прямокутний виступ 284, який простягається уздовж малої осі 282, а також нахилену площину 286, що простягається униз від кожного боку виступу 184. Від кожного кінця виступу 284 відходить перша конічна поверхня 288, яка приєднується до другої конічної поверхні 290. На обох боках відповідних других конічних поверхонь 290 простягаються перерваний подовжений виступ 292. Фіг.11А, 11В містять, відповідно, вигляд згори і перетин заготовки ключа, побудованого і призначеного для використання згідно з іншим бажаним втіленням винаходу. Заготовка ключа має головну частину 300 і хвостову частину 302, бажано, у формі плоского леза з першою і другою протилежними плоскими поверхнями 304, 306. На кожній з цих плоских поверхонь 304, 306 сформовано напрямні канавки 308, 310 і 312, 314, які визначають ділянку вирізів на кожній поверхні. Згідно з бажаним втіленням винаходу, на місці щонайменше одного вирізу ключа у ділянці вирізів у плоских поверхнях 304, 306 сформовано пару додаткових канавок 318, 320 і 322, 324, відповідно. 80844 12 Ознакою винаходу є те, що додаткові канавки 318-324 визначають частину других вирізів ключа, згаданих вище, і є відсутніми у перших вирізах ключа, згаданих вище. Заготовки ключа (Фіг.116А, 11В) можуть мати додаткові канавки, розташовані селективно у різних місцях вирізів ключа, визначаючи цим місця других вирізів. Зрозуміло, що селективним розподіленням заготовок ключа типу Фіг.11А, 11В при заданих місцях других вирізів ключа, нарізка ключа обмежується згідно з місцями розташування других вирізів. Фіг.12А-12Е містять, відповідно, загальний вигляд, вигляд згори і ряд перетинів заготовки ключа Фіг.11А, 11В. Заготовка ключа Фіг.11А-11Е є ідентичною заготовкам 6А-6Е і має додатковий виріз ключа, який для кожної додаткової канавки має загальну форму усіченого конуса, подібну до форми першого вирізу ключа, завдяки чому повністю визначається другий виріз ключа на кожній з плоских поверхонь 304, 306. Другий виріз ключа на плоскій поверхні 304 і такий же виріз 336 на плоскій поверхні 306 є комбінацією додаткових канавок і додаткового усіченого вирізу ключа. Заготовки ключа Фіг.12А-12Е можуть мати другі вирізи ключа, селективно розташовані у різних місцях, завдяки чому визначаються місця другого вирізу ключа. Слід відзначити, що селективним розподіленням заготовок ключа типу Фіг.12А, 12В при заданих місцях других вирізів ключа, нарізка ключа обмежується згідно з місцями розташування других вирізів. Фіг.13А-13Е містять, відповідно, загальний вигляд, вигляд згори і ряд перетинів ключа, виготовленого з частково нарізаної заготовки ключа типу, ілюстрованого Фіг.12А-12Е. Різниця між ключем Фіг.13А-13Е і заготовкою Фіг.12А-12Е полягає у наявності додаткових перших вирізів ключа у додаткових місцях уздовж ділянки вирізів ключа на кожній з плоских поверхонь 204, 206. Фіг.14А-14Е містять, відповідно, загальний вигляд, вигляд згори і ряд перетинів ключа, виготовленого з частково нарізаної заготовки ключа типу, показаного на Фіг.12А-12Е, у робочому зачепленні з штифтом вставки Фіг.10А-10F. Фіг.14А-14Е ілюструють зачеплення штифта 275 вставки (Фіг.10А-10Е) з другим вирізом 334 ключа. Можна бачити, що завдяки наявності додаткової канавки 318 (Фіг.11А, 11В) у другому вирізі 334 ключа штифт 275 може повністю сідати у другий виріз ключа. Відповідно, ключі, що не мають належним чином розташованих других вирізів ключа, не можуть бути використані з описаними тут спеціальними циліндрами. Фіг.15А-15D містять, відповідно, вигляд згори і перетини заготовки ключа, побудованого і призначеного для використання згідно з бажаним втіленням винаходу. Заготовка ключа має головну частину 400 і хвостову частину 402, бажано, у формі плоского леза з першою і другою протилежними плоскими поверхнями 404, 406. На кожній з цих плоских поверхонь 404, 406 сформовано напрямні канавки 408, 410 і 412, 414, які визначають ділянку вирізів для кожної поверхні. Згідно з бажаним втіленням винаходу, на місці 13 щонайменше одного вирізу ключа у ділянці вирізів плоских поверхонь 404, 406 сформовано сукупність пар додаткових канавок 417, 418, 419, 420 і 421, 422, 423, 424, відповідно. Ознакою винаходу є те, що додаткові канавки 417-424 визначають частину других вирізів ключа, згаданих вище, і є відсутніми у перших вирізах ключа, згаданих вище. Заготовки ключа (Фіг.15А-15D) можуть мати одну або більше додаткових канавок, розташованих селективно у різних місцях вирізів ключа, визначаючи цим місця других вирізів. Зрозуміло, що селективним розподіленням заготовок ключа типу Фіг.15F-15В при заданих місцях других вирізів ключа, нарізка ключа обмежується згідно з місцями розташування других вирізів. Фіг.16А-16G містять, відповідно, загальний вигляд, вигляд згори і ряд перетинів заготовки ключа Фіг.15А-15D. Заготовки ключа Фіг.16А-16G є ідентичними заготовкам 15А-15D і мають додаткові вирізи ключа, які для кожної пари додаткових канавок мають загальну форму усіченого конуса, подібну до форми першого вирізу ключа, завдяки чому повністю визначаються другі вирізи ключа на кожній з плоских поверхонь 404, 406. Другий виріз 434 ключа на плоскій поверхні 404 і такий же виріз 435 на плоскій поверхні 406 є комбінацією додаткових канавок і додаткового усіченого вирізу ключа. Заготовки ключа Фіг.16А-16G можуть мати другі вирізи ключа, селективно розташовані у різних місцях, завдяки чому визначаються місця другого вирізу ключа. Слід відзначити, що селективним розподіленням заготовок ключа типу Фіг.16А - 16G при заданих місцях других вирізів ключа, нарізка ключа обмежується згідно з місцями розташування других вирізів. Фіг.17А-17G містять, відповідно, загальний вигляд, вигляд згори і ряд перетинів ключа, виготовленого з частково нарізаної заготовки ключа типу, показаного на Фіг.16А-16G. Різниця між ключем Фіг.17А-17G і заготовкою Фіг.16А-16G полягає у наявності додаткових перших вирізів ключа 444 у додаткових місцях уздовж ділянки вирізів ключа на кожній з плоских поверхонь 404, 406. Фіг.18А-18G містять, відповідно, загальний вигляд, вигляд згори і ряд перетинів ключа, виготовленого з частково нарізаної заготовки ключа типу, показаного на Фіг.16А-16G, у робочому зачепленні з штифтом вставки Фіг.5А-5F і Фіг.10А-10F. Фіг.18А-18G ілюструють зачеплення штифта 175 вставки (Фіг.5А-5Е) з другим вирізом 434 ключа і зачеплення штифтів 275 вставки (Фіг.10А-10F) з другими вирізами 436, 437 ключа. Можна бачити, що завдяки наявності додаткових канавок у других вирізах 234 ключа, які відповідають подовженим виступам 192, 194 (Фіг.5А-5Е) і подовженому виступу 292 (Фіг.10А10F), штифти 175 і 275 можуть повністю сідати у другі вирізи ключа, але ці штифти не можуть повністю сісти у перший виріз ключа. Відповідно, ключі, що не мають належним чином розташованих других вирізів ключа, не можуть 80844 14 бути використані з спеціальними циліндрами, описаними тут. Фіг.19А-19D містять, відповідно, вигляд згори і перетини заготовки ключа, побудованого і призначеного для використання згідно з ще одним бажаним втіленням винаходу. Заготовка ключа має головну частину 500 і хвостову частину 502, бажано, у формі плоского леза з першою і другою протилежними плоскими поверхнями 504, 506. На кожній з цих плоских поверхонь 504,506 сформовано пари напрямних канавок 508, 510 і 512, 514, які визначають ділянку вирізів для кожної поверхні. Згідно з бажаним втіленням винаходу, на місці щонайменше одного вирізу ключа у ділянці вирізів плоских поверхонь 504, 506 сформовано сукупність пар додаткових канавок 517, 518, 519, 520 і 521, 522, 523, 524, відповідно. Ознакою винаходу є те, що додаткові канавки 517-524 визначають частину других вирізів ключа, згаданих вище, і є відсутніми у перших вирізах ключа, згаданих вище. Заготовки ключа (Фіг.19А-19D) можуть мати одну або більше додаткових канавок, розташованих селективно у різних місцях вирізів ключа, визначаючи цим місця другого вирізу. Зрозуміло, що селективним розподіленням заготовок ключа типу Фіг.19А-19D при заданих місцях других вирізів ключа, нарізка ключа обмежується згідно з місцями розташування других вирізів. Фіг.20А-20G містять, відповідно, загальний вигляд, вигляд згори і ряд перетинів заготовки ключа Фіг.19А-19D. Заготовки ключа Фіг.20А-20G є ідентичними заготовкам 19А-19D і мають додаткові вирізи ключа, які для кожної пари додаткових канавок мають загальну форму усіченого конуса, подібну до форми першого вирізу ключа, завдяки чому повністю визначаються другі вирізи ключа на кожній з плоских поверхонь 504, 506. Другий виріз 534 ключа на плоскій поверхні 504 і такий же виріз 535 на плоскій поверхні 506 є комбінацією додаткових канавок і додаткового усіченого вирізу ключа. Заготовки ключа Фіг.20А-20G можуть мати другі вирізи ключа, селективно розташовані у різних місцях, завдяки чому визначаються місця другого вирізу ключа. Слід відзначити, що селективним розподіленням заготовок ключа типу Фіг.20А-20G при заданих місцях других вирізів ключа, нарізка ключа обмежується згідно з місцями розташування других вирізів. Наявність різних глибин канавок уможливлює використання у монтажних ключах. Фіг.21А-21G містять, відповідно, загальний вигляд, вигляд згори і ряд перетинів ключа, виготовленого з частково нарізаної заготовки ключа типу, показаного на Фіг.20А-20G. Різниця між ключем Фіг.21А-21G і заготовкою Фіг.20А-20G полягає у наявності додаткових перших вирізів ключа у додаткових місцях уздовж ділянки вирізів ключа на кожній з плоских поверхонь 504, 506. Фіг.22А-22G містять, відповідно, загальний вигляд, вигляд згори і ряд перетинів ключа, виготовленого з частково нарізаної заготовки ключа типу, показаного на Фіг.20А-20G, у 15 робочому зачепленні з штифтом вставки Фіг.5А-5F і Фіг.10А-10F. Фіг.22А-22G ілюструють зачеплення штифта 175 вставки (Фіг.5А-5Е) з другим вирізом 434 ключа і зачеплення штифтів 275 вставки (Фіг.10А-10F) з другими вирізами 536, 537 ключа. Можна бачити, що завдяки наявності додаткових канавок у других вирізах ключа, які відповідають подовженим виступам 192, 194 (Фіг.5А-5Е) і подовженому виступу 292 (Фіг.10А-10F), штифти 175 і 275 можуть повністю сідати у другі вирізи ключа, але ці штифти не можуть повністю сісти у перший виріз ключа. Відповідно, ключі, що не мають належним чином розташованих других вирізів ключа, не можуть бути використані з описаними тут спеціальними циліндрами. Фіг.23А, 23В містять перетини циліндра замка, що замикається/відмикається ключем, і ключа, побудованих і призначених для використання згідно з бажаним втіленням винаходу, у замкненій орієнтації. Циліндр 600 включає тіло 602 з свердленим отвором 604. В отворі 604 тіла 602 циліндра з можливістю обертання розташовано вставку 606 з замковою шпарою 608, з'єднаними з нею першими свердленими циліндричними отворами 610 штифтів вставки і з відповідними першими свердленими циліндричними отворами 612 штифтів тіла 602 циліндра. Бажане втілення винаходу включає щонайменше один другий циліндричний свердлений отвір 620 штифта вставки, який має зв'язок з замковою шпарою 608 і з щонайменше одним відповідним другим циліндричним свердленим отвором 622 штифта тіла, зробленим у тілі 602 циліндра. Другі отвори 620, 622 штифтів взагалі відрізняються від перших отворів 610, 612 штифтів тим, що, якщо перші отвори 610, 612 мають звичайну циліндричну форму, другі отвори 620, 622 звичайно мають некруглу циліндричну форму, наприклад, овальну. Перші багатокомпонентні штифти 630 вставки і перші багатокомпонентні штифти 632 тіла операційно розташовані у відповідних отворах 610 і 612 штифтів. Другі штифти 640 вставки і другі штифти 642 тіла операційно розташовані у відповідних других отворах 620 і 622 штифтів. Пружини 644, 645 операційно взаємодіють з багатокомпонентними штифтами 632, 642 звичайним чином. Другі багатокомпонентні штифти 642 тіла взагалі відрізняються від багатокомпонентних перших штифтів 632 тіла тим, що, якщо перші багатокомпонентні штифти 632 мають звичайну циліндричну форму, другі багатокомпонентні штифти 642 тіла звичайно мають не круглу циліндричну форму, наприклад, овальну. Другі багатокомпонентні штифти 640 вставки взагалі відрізняються від багатокомпонентних перших штифтів 630 вставки тим, що, якщо перші багатокомпонентні штифти 630 мають звичайну циліндричну форму, другі багатокомпонентні штифти 640 вставки звичайно мають некруглу циліндричну форму, наприклад, овальну. Другі багатокомпонентні штифти 640 вставки взагалі також відрізняються від перших багатокомпонентні штифтів 630 вставки також тим, що, якщо перші 80844 16 багатокомпонентні штифти 630 мають звичайні конічні головки з круговою симетрією, другі багатокомпонентні штифти 640 вставки мають головки з некруговою симетрією (див. Фіг.27А27F). Перші і другі багатокомпонентні штифти 630, 640 вставки мають зв'язок з замковою шпарою 108 і, коли ключ вводять у замкову шпару, можуть бути вирізами на ключі селективно позиціоновані відносно лінії 648 зрізу між тілом циліндра і вставкою 606, щоб дозволити обертання вставки 606 відносно тіла циліндра 600. У даному випадку ключ 650 не введений у замкову шпару 608, і тому багатокомпонентні штифти вставки і штифти тіла не вирівняні один з одним і відділені один від одного на лінії 648 зрізу. Фіг.24А, 24В містять перетини циліндра замка і ключа Фіг.23А, 24В у відкритій орієнтації, коли ключ 650 повністю введений у замкову шпару 608. Ключ 650 має хвостовик 652 з щонайменше однією плоскою поверхнею 654, конфігурованою визначати повздовжню ділянку 656 з вирізами ключа на ній. Повздовжня ділянка 656 має сформовану на ній сукупність 658 звичайних, взагалі конічних перших вирізів ключа, конфігурованих забезпечувати позиціонування для забезпечення зачеплення між першими штифтами 630 вставки і першими штифтами 632 тіла на лінії 648 зрізу, і має щонайменше частково заздалегідь сформований на ній щонайменше один другий виріз 660 ключа неконічної форми з некруговою симетрією для позиціонування відповідних щонайменше одного другого багатокомпонентного штифта 640 вставки і щонайменше одного багатокомпонентного другого штифта 642 тіла на лінії 648 зрізу. Фіг.25А, 25В містять перетини циліндра замка, що замикається/відмикається ключем Фіг.23А-23В, у закритій орієнтації, з вставленим звичайним ключем 662. Можна бачити, що звичайний ключ не має других вирізів і не забезпечує позиціонування для зачеплення другого штифта 640 вставки і другого штифта 642 тіла на лінії 648 зрізу. Фіг.26А-26F містять шість зображень однієї частини бажаного другого багатокомпонентного штифта 675 вставки циліндра для циліндрів Фіг.23А-25В, який взаємодіє з ключем типу, зображеного на Фіг.23А-24В. Фіг.26А містить загальний вигляд, Фіг.26В - вигляд збоку, Фіг.26С перетин по лініях XXVIC-XXVIC Фіг.26В, Фіг.26D вигляд збоку, Фіг.26Е - перетин по лініях XXVIEXXVIE Фіг.26D, Фіг.26F - вигляд згори. Фіг.27А-27F містять шість зображень бажаного другого багатокомпонентного штифта 675 вставки, що складається з двох частин, показаних на Фіг.26А26F і може використовуватись у циліндрах Фіг.23А25В у взаємодії з ключем типу, зображеного на Фіг.23А-24В. Фіг.27А містить загальний вигляд, Фіг.27В-вигляд збоку, Фіг.27С - перетин по лініях XXVIIC-XXVIIC Фіг.27В, Фіг.27D - вигляд збоку, Фіг.27Е - перетин по лініях XXVIIE-XXVIIE Фіг.27D, Фіг.27F - вигляд згори. Фіг.26А-27F ілюструють штифт вставки, що складається з двох частин, які разом мають взагалі овальну циліндричну форму з великою 17 віссю 680 і малою віссю 682, причому припустимою є будь-яка загальна форма, яка не дозволяє повертати цей штифт в отворі штифта вставки. Головка штифта вставки має двокомпонентний подовжений прямокутний виступ 684, який простягається уздовж малої осі 682, і нахилену площину 686, що простягається униз від кожного боку виступу 684. Від кожного кінця виступу 684 відходить перша конічна поверхня 688, яка приєднується до другої конічної поверхні 690. На обох боках відповідних других конічних поверхонь 690 простягаються перший і другий перервані подовжені виступи 692, 694. Фіг.28А, 28В містять, відповідно, вигляд згори і перетин заготовки ключа, побудованого і призначеного для використання згідно з бажаним втіленням винаходу. Заготовка ключа має головну частину 700 і хвостову частину 702, бажано, у формі плоского леза з першою і другою протилежними плоскими поверхнями 704, 706. На кожній з цих плоских поверхонь 704, 706 сформовано пари напрямних канавок 708, 710 і 712, 714, які визначають ділянку вирізів на кожній поверхні. Згідно з бажаним втіленням винаходу, на місці щонайменше одного вирізу ключа у ділянці вирізів плоских поверхонь 704, 706 сформовано пару додаткових канавок 718, 720 і 722, 724, відповідно. Ознакою винаходу є те, що додаткові канавки 718-724 визначають частину других вирізів ключа, згаданих вище, і є відсутніми у перших вирізах ключа, згаданих вище. Відмінністю втілення на Фіг.23А-35F є те, що, оскільки частини багатокомпонентних штифтів мають різні довжини (Фіг.27А-27F), глибини додаткових канавок 718-724 мають бути відповідно різними. Можна відзначити, що припустимими є також багатокомпонентні штифти однакової довжини і заготовки ключа з додатковими канавками однакової глибини. Заготовки ключа (Фіг.28А, 28В) можуть мати додаткові канавки, розташовані селективно у різних місцях вирізів ключа для визначення цим місця других вирізів. Зрозуміло, що селективним розподіленням заготовок ключа типу Фіг.28А, 28В при заданих місцях других вирізів ключа, нарізка ключа обмежується згідно з місцями розташування других вирізів. Фіг.29А-29Е містять, відповідно, загальний вигляд, вигляд згори і ряд перетинів заготовки ключа Фіг.28А, 28В. Заготовки ключа Фіг.29А-29Е є ідентичними заготовкам 28А-28Е і мають додатковий виріз ключа, який для кожної пари додаткових канавок має загальну форму усіченого конуса, подібну до форми першого вирізу ключа, завдяки чому повністю визначається другий виріз ключа на кожній з плоских поверхонь 704, 706. Другий виріз 734 ключа на плоскій поверхні 704 і такий же виріз 736 на плоскій поверхні 706 є комбінацією додаткових канавок і додаткового усіченого вирізу ключа. Заготовки ключа Фіг.29А-29Е можуть мати другі вирізи ключа, селективно розташовані у різних місцях, завдяки чому визначаються місця другого вирізу ключа. Слід відзначити, що селективним розподіленням заготовок ключа типу 80844 18 Фіг.29А-29Е при заданих місцях других вирізів ключа, нарізка ключа обмежується згідно з місцями розташування других вирізів. Фіг.30А-30Е містять, відповідно, загальний вигляд, вигляд згори і ряд перетинів ключа, виготовленого з частково нарізаної заготовки ключа типу, показаного на Фіг.29А-29Е. Різниця між ключем Фіг.30А-30Е і заготовкою Фіг.29А-29Е полягає у наявності додаткових перших вирізів ключа у додаткових місцях уздовж ділянки вирізів ключа на кожній з плоских поверхонь 704, 706. Фіг.31А-31Ε містять, відповідно, загальний вигляд, вигляд згори і ряд перетинів ключа, виготовленого з частково нарізаної заготовки ключа типу, показаного на Фіг.29А-29Е, у робочому зачепленні з штифтом вставки Фіг.27А-27F. Фіг.31А-31Ε ілюструють зачеплення багатокомпонентного штифта 275 вставки (Фіг.27А-27Е) з другим вирізом 734 ключа. Можна бачити, що завдяки наявності у другому вирізі 734 ключа (Фіг.29Е) додаткових канавок 718, 720 (Фіг.28А, 28В) різної довжини, які відповідають подовженим виступам 792, 794 (Фіг.27А-27Е) відповідних частин багатокомпонентного штифта, цей багатокомпонентний штифт 275 може повністю сідати у другий виріз ключа. Можна відзначити, що припустимими є також багатокомпонентні штифти однакової довжини і заготовки ключа з додатковими канавками однакової глибини. Фіг.32А-32D містять, відповідно, вигляд згори і перетини заготовки ключа, побудованого і призначеного для використання згідно з ще одним бажаним втіленням винаходу. Заготовка ключа має головну частину 800 і хвостову частину 802, бажано, у формі плоского леза з першою і другою протилежними плоскими поверхнями 804, 806. На кожній з цих плоских поверхонь 804, 806 сформовано пари напрямних канавок 808, 810 і 812, 814, які визначають ділянку вирізів для кожної поверхні. Згідно з бажаним втіленням винаходу, на місці щонайменше одного вирізу ключа у ділянці вирізів плоских поверхонь 804, 806 менше одного вирізу ключа у ділянці вирізів плоских поверхонь 804, 806 сформовано сукупність пар додаткових канавок 817, 818, 819, 820 і 821, 822, 823, 824, відповідно. Ознакою винаходу є те, що додаткові канавки 817-824 визначають частину других вирізів ключа, згаданих вище, і є відсутніми у перших вирізах ключа, згаданих вище. Заготовки ключа (Фіг.32А-32D) можуть мати одну або більше додаткових канавок, розташованих селективно у різних місцях вирізів ключа для визначення цим місця другого вирізу. Зрозуміло, що селективним розподіленням заготовок ключа типу Фіг.32А-32D при заданих місцях других вирізів ключа, нарізка ключа обмежується згідно з місцями розташування других вирізів. Фіг.33А-33F містять, відповідно, загальний вигляд, вигляд згори і ряд перетинів заготовки ключа Фіг.32А-32D. Заготовки ключа Фіг.33А-33F є ідентичними заготовкам 32А-32D і мають додаткові вирізи ключа, які для кожної пари 19 додаткових канавок мають загальну форму усіченого конуса, подібну до форми першого вирізу ключа, завдяки чому повністю визначаються другі вирізи ключа на кожній з плоских поверхонь 804, 806. Другий виріз 834 ключа на плоскій поверхні 804 і такий же виріз 835 на плоскій поверхні 806 є комбінацією додаткових канавок і додаткового усіченого вирізу ключа. Заготовки ключа Фіг.33А-33F можуть мати другі вирізи ключа, селективно розташовані у різних місцях, завдяки чому визначаються місця другого вирізу ключа. Слід відзначити, що селективним розподіленням заготовок ключа типу Фіг.33А-33F при заданих місцях других вирізів ключа, нарізка ключа обмежується згідно з місцями розташування других вирізів. Наявність різних глибин канавок уможливлює використання у монтажних ключах. Фіг.34А-34F містять, відповідно, загальний вигляд, вигляд згори і ряд перетинів ключа, виготовленого з частково нарізаної заготовки ключа типу, показаного на Фіг.33А-33F. Різниця між ключем Фіг.34А-34F і заготовкою Фіг.33А-33F полягає у наявності додаткових перших вирізів ключа у додаткових місцях уздовж ділянки вирізів 844 ключа на кожній з плоских поверхонь 804, 806. Фіг.35А-35F містять, відповідно, загальний вигляд, вигляд згори і ряд перетинів ключа, виготовленого з частково нарізаної заготовки ключа типу, показаного на Фіг.33А-33F, у робочому зачепленні з штифтом вставки Фіг.27А-27F. Фіг.35А-35F ілюструють зачеплення багатокомпонентного штифта 875 вставки (Фіг.5А 5Е), який має частини різної довжини, з другим вирізом 834 ключа і зачеплення багатокомпонентного штифта 875 вставки з другим вирізом 836 ключа. Можна бачити, що завдяки наявності додаткових канавок у других вирізах ключа, які відповідають подовженим виступам 692, 694 (Фіг.27А-27В), багатокомпонентні штифти 875 можуть повністю сідати у другі вирізи ключа, але ці штифти не можуть повністю сісти у перший виріз ключа. Відповідно, ключі, що не мають належним чином розташованих других вирізів ключа, не можуть бути використані з описаними тут спеціальними циліндрами. Фахівцю зрозуміло, що винахід не обмежується наведеними вище описом і ілюстраціями. Обсяг винаходу включає комбінації і субкомбінації різних ознак, описаних вище, а також варіанти і модифікації, які можуть бути побудовані фахівцем на базі опису. 80844 20 21 80844 22 23 80844 24 25 80844 26 27 80844 28 29 80844 30 31 80844 32 33 80844 34 35 80844 36 37 80844 38 39 80844 40 41 80844 42 43 80844 44 45 80844 46 47 80844 48 49 80844 50 51 80844 52
