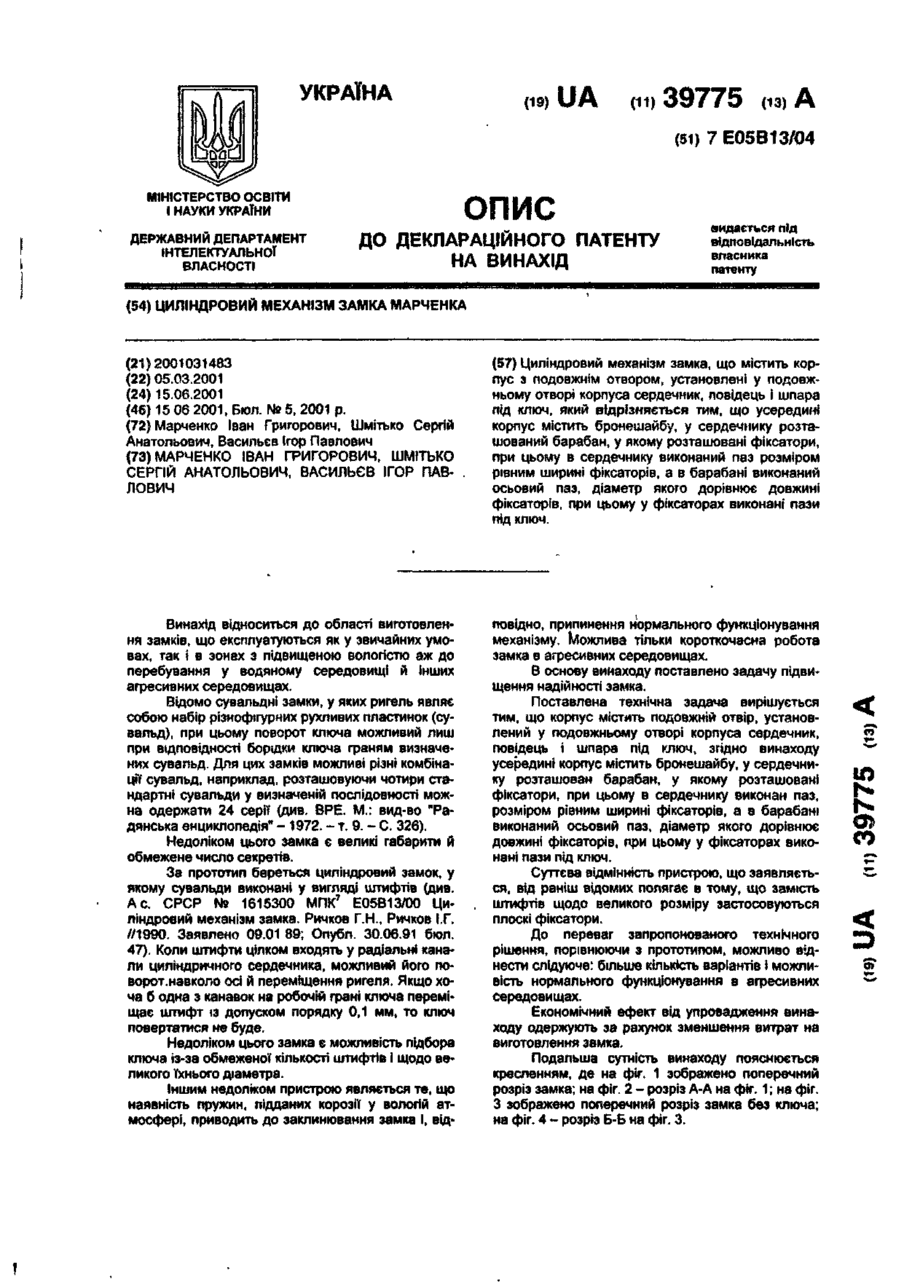

Циліндровий механізм замка марченка

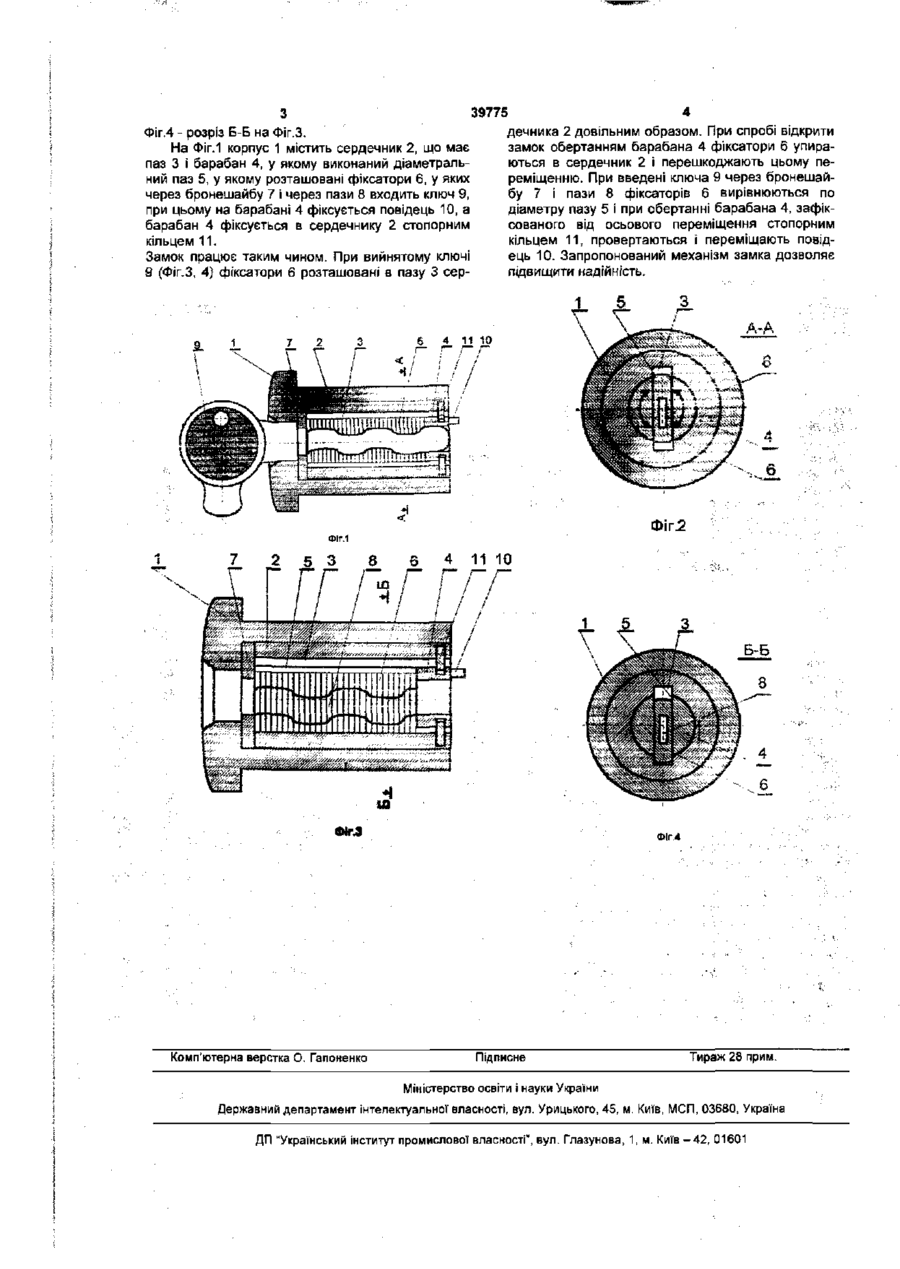

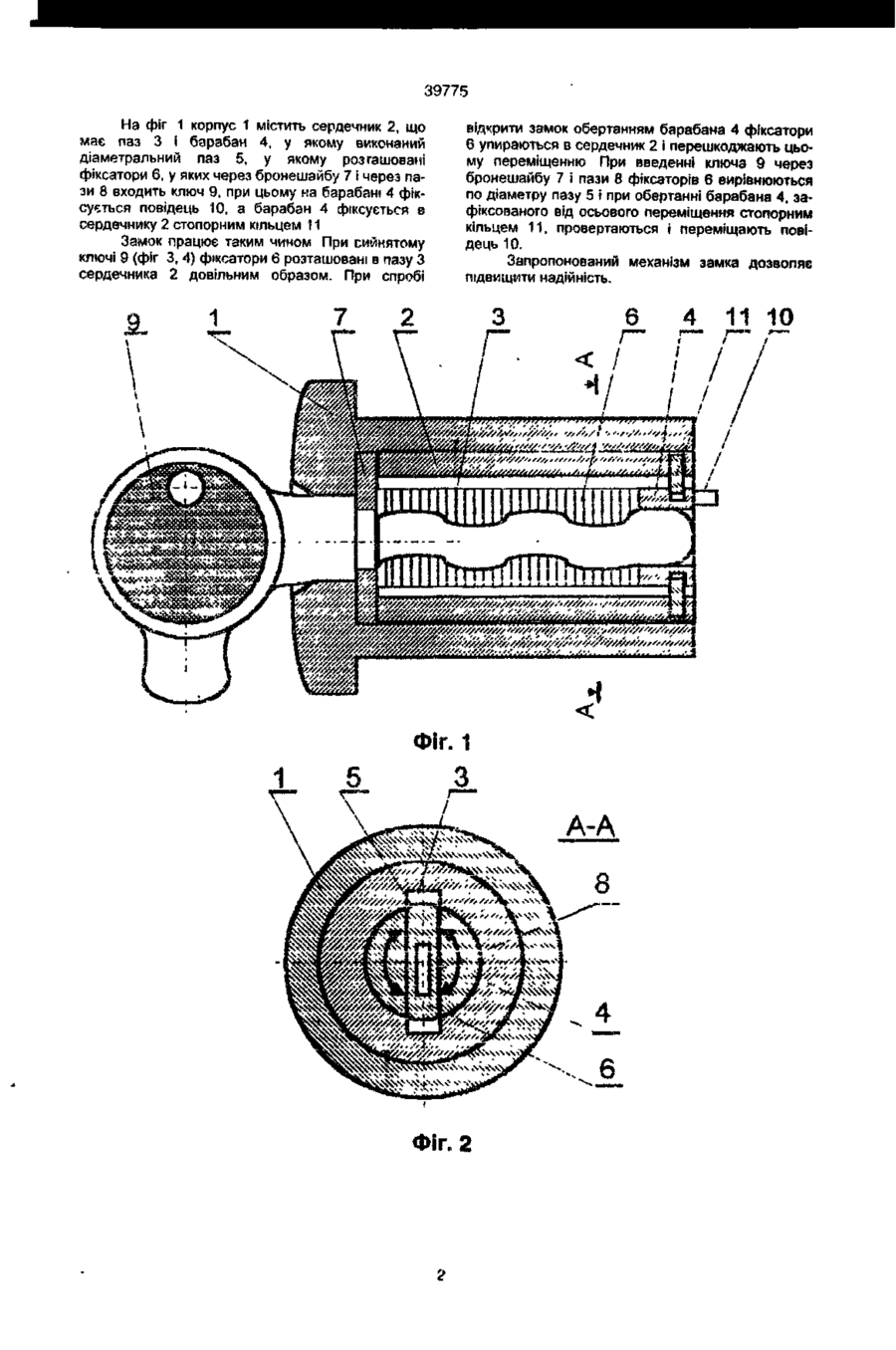

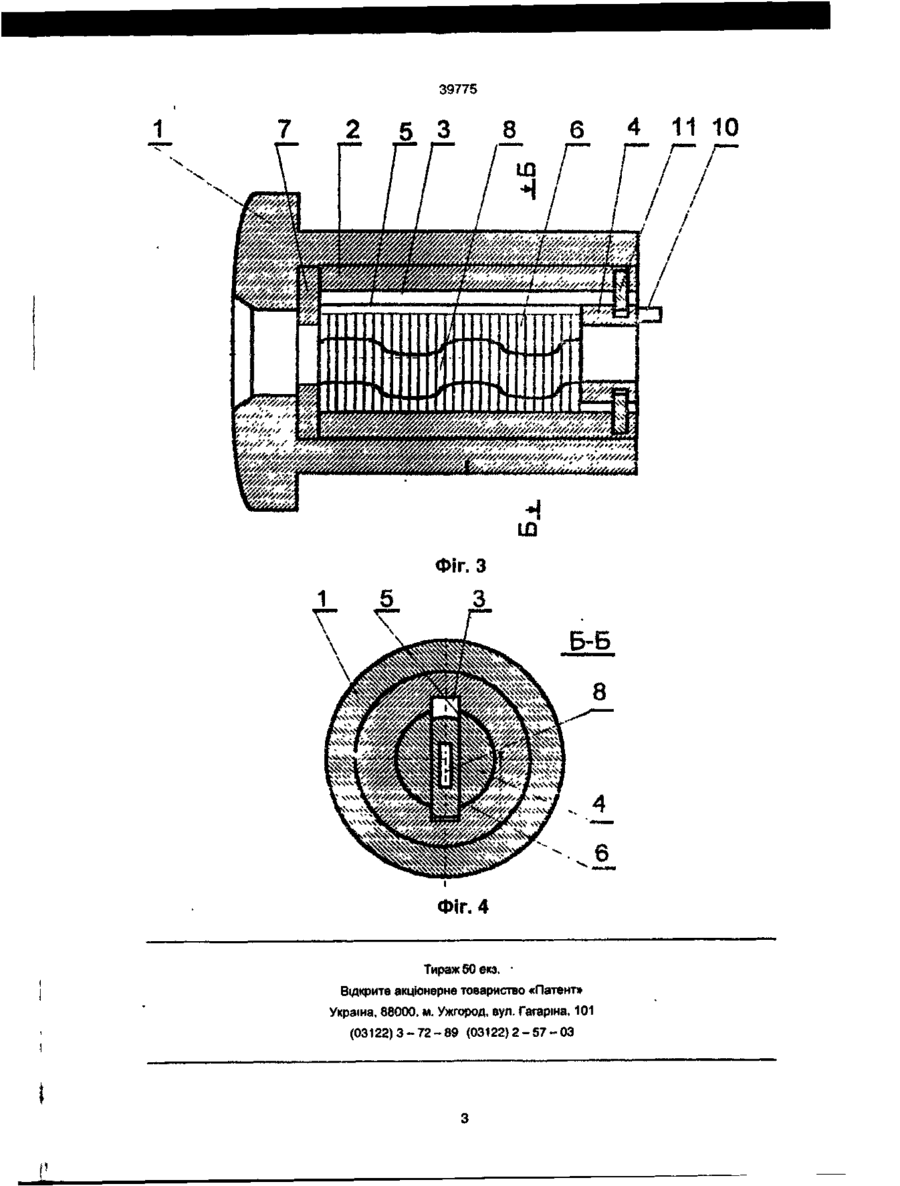

Циліндровий механізм замка, що містить корпус з подовжнім отвором, установлені у подовжньому отворі корпуса сердечник, повідець і шпара під ключ, який відрізняється тим, що усередині корпус містить бронешайбу, у сердечнику розташований барабан, у якому розташовані фіксатори, при цьому в сердечнику виконаний паз розміром рівним ширині фіксаторів, а в барабані виконаний осьовий паз, діаметр якого дорівнює довжині фіксаторів, при цьому у фіксаторах виконані пази під ключ. Винахід відкоситься до області виготовлення замків, що експлуатуються як у звичайних умовах, так і в зонах з підвищеною вологістю аж до перебування у водяному середовищі й інших агресивних середовищах. Відомо сувальдні замки, у яких ригель являє собою набір різнофігурних рухливих пластинок (сувальд), при цьому поворот ключа можливий лиш при відповідності борідки ключа граням визначених сувальд. Для цих замків можливі різні комбінації сувальд, наприклад, розташовуючи чотири стандартні сувальди у визначеній послідовності можна одержати 24 серії (див. ВРЕ. М.: вид-во "Радянська енциклопедія" - 1972. - т. 9. - С 326). Недоліком цього замка є великі габарити й обмежене число секретів. За прототип береться циліндровий замок, у якому сувальди виконані у вигляді штифтів (див. Ас. СРСР № 1615300 МПК7 Е05В13/00 Циліндровий механізм замка. Ричков Г.Н., Ричков І.Г. //1990. Заявлено 09.01 89; Опубл. 30.06.91 бюл. 47). Коли штифти цілком входять у радіальні канали циліндричного сердечника, можливий його поворот.навколо осі й переміщення ригеля. Якщо хоча б одна з канавок на робочій фанг ключа переміщає штифт із допуском порядку 0,1 мм, то ключ повертатися не буде. Недоліком цього замка є можливість підбора ключа із-за обмеженої кількості штифтів і щодо великого їхнього діаметра. Іншим недоліком пристрою являється те, що наявність пружин, підданих корозії у вологій атмосфері, приводить до заклинювання замка і. від повідно, припинення нормального функціонування механізму. Можлива тільки короткочасна робота замка в агресивних середовищах. В основу винаходу поставлено задачу підвищення надійності замка. Поставлена технічна задача вирішується тим, що корпус містить подовжній отвір, установлений у подовжньому отворі корпуса сердечник, повідець і шпара під ключ, згідно винаходу усередині корпус містить бронешайбу, у сердечнику розташован барабан, у якому розташовані фіксатори, при цьому в сердечнику виконан паз, розміром рівним ширині фіксаторів, а в барабан? виконаний осьовий паз, діаметр якого дорівнює довжині фіксаторів, при цьому у фіксаторах виконані пази під ключ. Суттєва відмінність пристрою, що заявляється, від раніш відомих полягає в тому, що замість штифтів щодо великого розміру застосовуються плоскі фіксатори. До переваг запропонованого технічного рішення, порівнюючи з прототипом, можливо віднести слідуюче: більше кількість варіантів і можливість нормального функціонування в агресивних середовищах. Економічний ефект від упровадження винаходу одержують за рахунок зменшення витрат на виготовлення замка. Подальша сутність винаходу пояснюється кресленням, де на фіг. 1 зображено поперечний розріз замка; на фіг. 2 - розріз А-А на фіг. 1; на фіг. З зображено поперечний розріз замка без ключа; на фіг. 4 - розріз Б-Б на фіг. 3. «о ю Ф СО < 39775 На фіг 1 корпус 1 містить сердечник 2, що має паз 3 і барабан 4, у якому виконаний діаметральний паз 5, у якому розташовані фіксатори 6, у яких через бронешайбу 7 і через пази 8 входить ключ 9, при цьому на барабані 4 фіксується повідець 10, а барабан 4 фіксується в сердечнику 2 стопорним кільцем 11 Замок працює таким чином При вийнятому ключі 9 (фіг 3, 4) фжсатори 6 розташовані в пазу З сердечника 2 довільним образом. При спробі відкрити замок обертанням барабана 4 фіксатори 6 упираються в сердечник 2 і перешкоджають цьому переміщенню При введенні ключа 9 через бронешайбу 7 і пази 8 фіксаторів 6 вирівнюються по діаметру пазу 5 і при обертанні барабана 4, зафіксованого від осьового переміщення стопорним кільцем 11, провертаються і переміщають повідець 10. Запропонований механізм замка дозволяє підвищити надійність. 1 ю Фіг. 1 Фіг. 2 39775 1 ч. "г / — ~ т '/S/////////S//S/////., /./ V,//,W,M ''////Ш/////'//Л Фіг. З .4 Тираж 50 екз. * Відкрите акціонерне товариство «Патент» Україна, 88000. м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
