Циліндровий механізм замка марченка

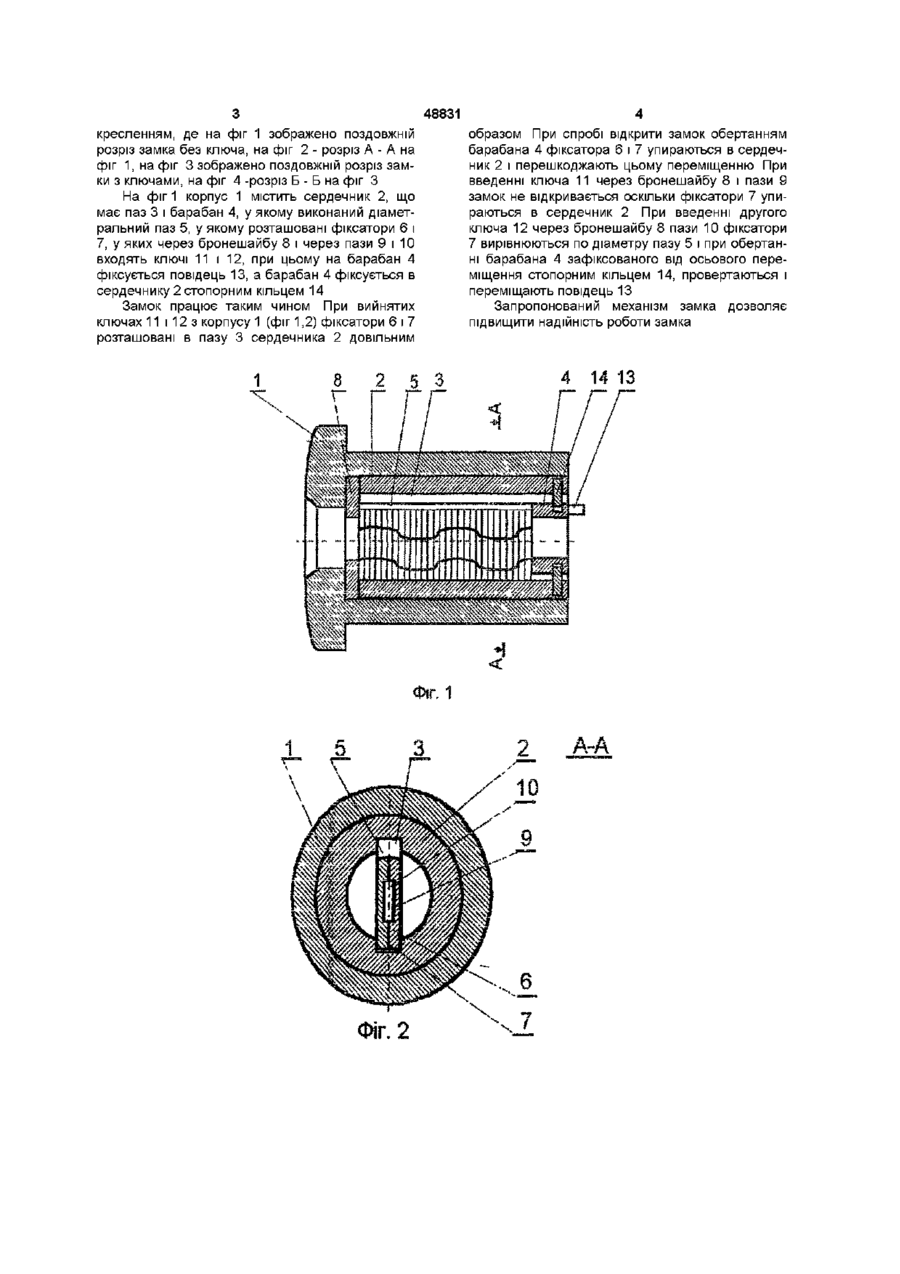

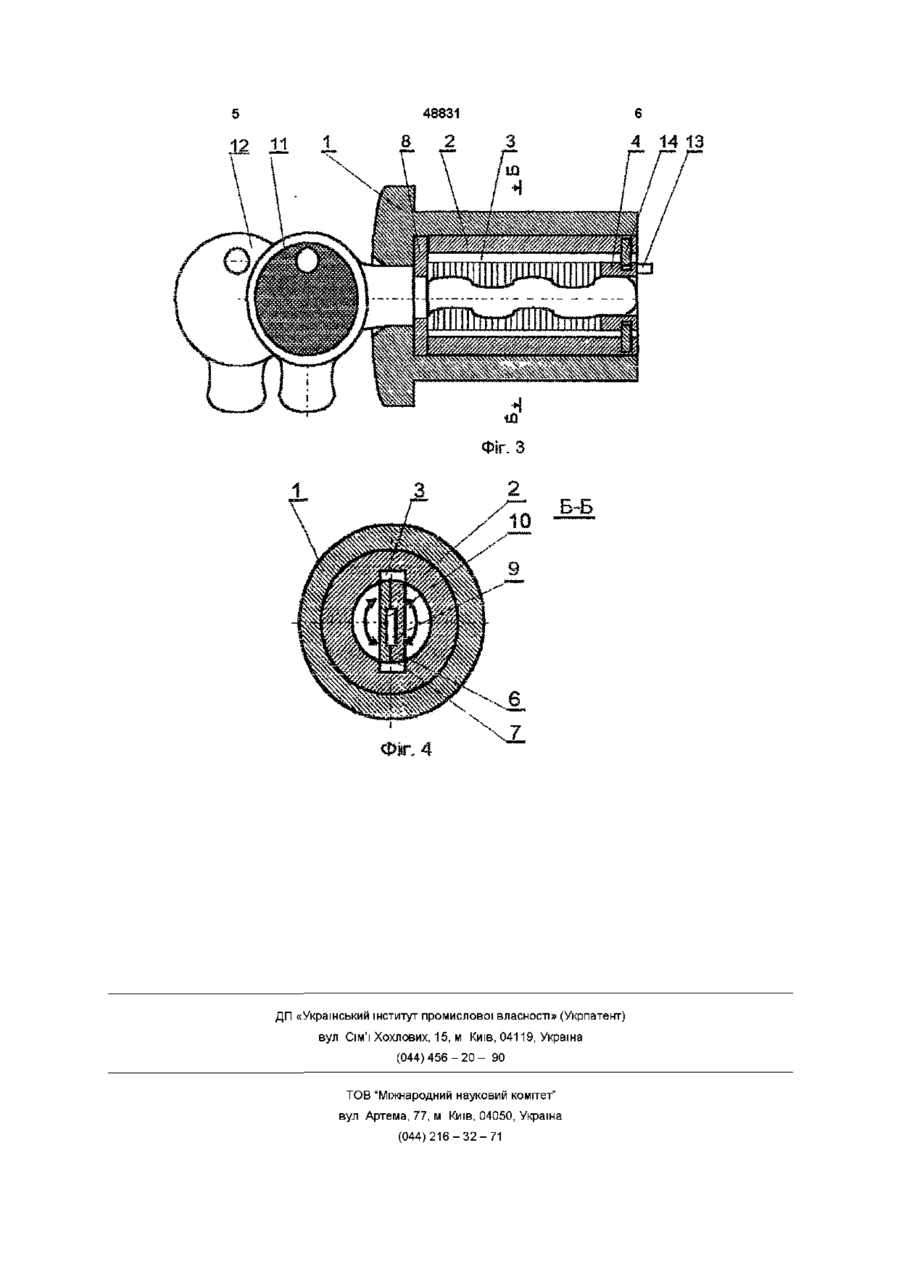

Циліндровий механізм замка, що містить корпус з подовжнім отвором, встановлений у подовжньому отворі корпусу сердечник, повідець і шпару під ключ, який відрізняється тим, що усередині Винахід відноситься до області виготовлення замків, що експлуатуються як у звичайних умовах, так і в зонах з підвищеною вологістю аж до перебування у водяному середовищі й інших агресивних середовищах Відомо сувальдні замки, у яких ригель являє собою набір разнофігурних рухливих пластинок (сувальд), при цьому поворот ключа можливий лиш при ВІДПОВІДНОСТІ борідки ключа граням визначених сувальд Для цих замків можливі різні комбінації сувальд, наприклад, розташовуючи чотири стандартні сувальди у визначеній ПОСЛІДОВНОСТІ можна одержати 24 серії (дів БРЕ М, изд-во «Радянська енциклопедія» -1972,-т 9 - С 326) Недоліком цього замка є великі габарити і обмежена КІЛЬКІСТЬ секретів За прототип, береться цилиндровий замок, у якому сувальди виконані у вигляді штифтів (дів А с СРСР № 1615300 МПК7 Е 05 В 13/00 Циліндровий механізм замка Ричков Г Н Ричков И Г // 1990 Заявлено 09 01 89, Опубл 30 06 91 бюл 47) Коли штифти цілком входять у радіальні канали циліндричного сердечника, можливий його поворот навколо осі і переміщення ригеля Якщо хоча б одна з канавок на робочій грані ключа переміщає штифт із допуском порядку 0,1мм, то ключ повертатися не буде Недоліком цього замка є можливість підбора ключа за обмеженої КІЛЬКОСТІ штифтів і щодо великого їхнього діаметра Іншим недоліком пристрою є те, що наявність пружин, підданих корозії у вологій атмосфері про корпус містить бронешайбу, у сердечнику розташований барабан, в якому розташовані фіксатори, при цьому в сердечнику виконаний паз із розміром, рівним ширині фіксаторів, а в барабані виконаний осьовий паз, діаметр якого дорівнює довжині фіксаторів, у фіксаторах виконані пази під ключ, причому ключ і кожний фіксатор виконані не менше, ніж із двох частин, а пази в окремих частинах фіксаторів ідентичні тільки кожному ключю водить до заклинювання замка і, ВІДПОВІДНО, припинення нормального функціонування механізму Можлива тільки короткочасна робота замка в агресивних середовищах В основу винаходу поставлено задачу підвищення надійності замка Поставлена технічна задача вирішується тим, що корпус містить подовжній отвір, установлений у подовжньому отворі корпуса сердечник, повідець і шпара під ключ, згідно винаходу усередині корпус містить бронешайбу, у сердечнику розташований барабан, у якому розташовані фіксатори, при цьому в сердечнику виконаний паз розміром рівним ширині фіксаторів, а в барабані виконаний осьовий паз діаметр якого дорівнює довжині фіксаторів, у фіксаторах виконані пази під ключ при цьому ключ і кожний фіксатор виконаний не менше чим із двох частин і пази в окремих частинах фіксаторів ідентичні тільки кожному ключу Суттєва ВІДМІННІСТЬ пристрою, що заявляється, від раніш відомих полягає в тому, що замість штифтів щодо великого розміру застосовуються плоскі фіксатори ні менш чим з двох частин До переваг запропонованого технічного рішення, порівнюючи з прототипом, можливо віднести слідуюче більше КІЛЬКІСТЬ варіантів і можливість нормального функціонування замка в агресивних середовищах Економічний ефект від впровадження винаходу одержують за рахунок зменшення витрат на виготовлення замка Подальша сутність винаходу, пояснюється СО 00 00 48831 кресленням, де на фіг 1 зображено поздовжній розріз замка без ключа, на фіг 2 - розріз А - А на фіг 1, на фіг 3 зображено поздовжній розріз замки з ключами, на фіг 4 -розріз Б - Б на фіг З На фіг 1 корпус 1 містить сердечник 2, що має паз 3 і барабан 4, у якому виконаний діаметральний паз 5, у якому розташовані фіксатори 6 і 7, у яких через бронешайбу 8 і через пази 9 і 10 входять ключі 11 і 12, при цьому на барабан 4 фіксується повідець 13, а барабан 4 фіксується в сердечнику 2 стопорним кільцем 14 Замок працює таким чином При вийнятих ключах 11 і 12 з корпусу 1 (фіг 1,2) фіксатори 6 і 7 розташовані в пазу 3 сердечника 2 довільним образом При спробі відкрити замок обертанням барабана 4 фіксатора 6 і 7 упираються в сердечник 2 і перешкоджають цьому переміщенню При введенні ключа 11 через бронешайбу 8 і пази 9 замок не відкривається оскільки фіксатори 7 упираються в сердечник 2 При введенні другого ключа 12 через бронешайбу 8 пази 10 фіксатори 7 вирівнюються по діаметру пазу 5 і при обертанні барабана 4 зафіксованого від осьового переміщення стопорним кільцем 14, провертаються і переміщають повідець 13 Запропонований механізм замка дозволяє підвищити надійність роботи замка 14 13 Фіг. 1 А-А Фіг. 2 шшшжтшіжж Фіг. 4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
