Стрибкоподібне перестроювання частоти в середовищі sc-fdma
Формула / Реферат
1. Спосіб виконання стрибкоподібного перестроювання частоти при передачі з множинним доступом з частотним розділенням каналів на одиночній несучій (SC-FDMA), який полягає в тому, що:
приймають інформацію, яка стосується блока розподілення передачі, який розділений на щонайменше два основаних на часі інтервали, що містять перший і другий інтервали, і множину частотних підрозбиттів, яка містить перше і друге частотне підрозбиття;
визначають друге частотне підрозбиття у другому інтервалі на основі першого частотного підрозбиття в першому інтервалі;
відправляють дані в першому частотному підрозбитті першого інтервалу; і
відправляють дані у другому частотному підрозбитті другого інтервалу.
2. Спосіб за п. 1, в якому згадана інформація вказує зсув частоти між першим і другим частотними підрозбиттями.
3. Спосіб за п. 1, в якому друге частотне підрозбиття зсунуте по частоті від першого частотного підрозбиття по суті на половину ширини смуги передачі.
4. Спосіб за п. 1, в якому перше і друге частотні підрозбиття переставляються по інший бік частоти центральної лінії ширини смуги передачі, так що друге частотне підрозбиття є по суті рівновіддаленим вище або нижче частоти центральної лінії, у той час як перше частотне підрозбиття, відповідно, нижче або вище частоти центральної лінії.
5. Спосіб за п. 3, в якому друге частотне підрозбиття зсунуте по частоті від першого частотного підрозбиття по суті на половину ширини смуги передачі, якщо дані заплановані так, що вони не перетинають частоту центральної лінії ширини смуги передачі.
6. Спосіб за п. 4, в якому перше і друге частотні підрозбиття переставляються по інший бік частоти центральної лінії ширини смуги передачі, якщо дані заплановані так, що вони перетинають частоту центральної лінії.
7. Спосіб за п. 1, в якому щонайменше два основаних на часі інтервали містять по суті рівну порцію часу, зв'язану з блоком розподілення передачі.
8. Спосіб за п. 1, в якому дані від іншого користувача відправляються у другому частотному підрозбитті першого інтервалу і в першому частотному підрозбитті другого інтервалу.
9. Спосіб за п. 1, в якому перше частотне підрозбиття знаходиться в межах першого частотного розбиття на межі ширини смуги передачі, і в якому друге частотне підрозбиття знаходиться в межах другого частотного розбиття на протилежній межі ширини смуги передачі.
10. Спосіб за п. 1, який додатково полягає в тому, що:
формують першу множину символів SC-FDMA, яка містить дані, відправлені в першому частотному підрозбитті першого інтервалу; і
формують другу множину символів SC-FDMA, яка містить дані, відправлені у другому частотному підрозбитті другого інтервалу.
11. Пристрій, який виконує стрибкоподібне перестроювання частоти при передачі SC-FDMA, який містить:
засіб для прийому інформації, яка стосується блока розподілення передачі, який розділений на щонайменше два основаних на часі інтервали, що містять перший і другий інтервали, і множину частотних підрозбиттів, яка містить перше і друге частотні підрозбиття;
засіб для визначення другого частотного підрозбиття у другому інтервалі на основі першого частотного підрозбиття в першому інтервалі;
засіб для відправлення даних в першому частотному підрозбитті першого інтервалу; і
засіб для відправлення даних у другому частотному підрозбитті другого інтервалу.
12. Пристрій за п. 11, в якому інформація вказує зсув частоти між першим і другим частотними підрозбиттями.
13. Пристрій за п. 11, в якому друге частотне підрозбиття зсунуте по частоті від першого частотного підрозбиття по суті на половину ширини смуги передачі.
14. Пристрій за п. 11, при цьому перше і друге частотні підрозбиття переставляються по інший бік частоти центральної лінії ширини смуги передачі, так що друге частотне підрозбиття є по суті рівновіддаленим вище або нижче частоти центральної лінії, у той час як перше частотне підрозбиття, відповідно, нижче або вище частоти центральної лінії.
15. Пристрій за п. 13, в якому друге частотне підрозбиття зсунуте по частоті від першого частотного підрозбиття по суті на половину ширини смуги передачі, якщо дані заплановані так, що вони не перетинають частоту центральної лінії ширини смуги передачі.
16. Пристрій за п. 14, в якому перше і друге частотні підрозбиття переставляються по інший бік частоти центральної лінії ширини смуги передачі, якщо дані заплановані так, що вони перетинають частоту центральної лінії.
17. Пристрій за п. 11, в якому щонайменше два основаних на часі інтервали містять по суті рівну порцію часу, зв'язану з блоком розподілення передачі.
18. Пристрій за п. 11, в якому дані від іншого користувача відправляються у другому частотному підрозбитті першого інтервалу і в першому частотному підрозбитті другого інтервалу.
19. Пристрій за п. 11, в якому перше частотне підрозбиття знаходиться в межах першого частотного розбиття на межі ширини смуги передачі, і в якому друге частотне підрозбиття знаходиться в межах другого частотного розбиття на протилежній межі ширини смуги передачі.
20. Пристрій за п. 11, який додатково містить:
засіб для формування першої множини символів SC-FDMA, яка містить дані, відправлені в першому частотному підрозбитті першого інтервалу; і
засіб для формування другої множини символів SC-FDMA, яка містить дані, відправлені у другому частотному підрозбитті другого інтервалу.
21. Пристрій, який виконує стрибкоподібне перестроювання частоти при передачі SC-FDMA, який містить:
щонайменше один процесор, який приймає інформацію, яка стосується блока розподілення передачі, який розділений на щонайменше два основаних на часі інтервали, що містять перший і другий інтервали, і множину частотних підрозбиттів, яка містить перше і друге частотні підрозбиття, визначає друге частотне підрозбиття у другому інтервалі на основі першого частотного підрозбиття в першому інтервалі, відправляє дані в першому частотному підрозбитті першого інтервалу, і відправляє дані у другому частотному підрозбитті другого інтервалу.
22. Пристрій за п. 21, в якому згадана інформація вказує зсув частоти між першим і другим частотними підрозбиттями.
23. Пристрій за п. 21, в якому друге частотне підрозбиття зсунуте по частоті відносно першого частотного підрозбиття по суті на половину ширини смуги передачі.
24. Пристрій за п. 21, в якому перше і друге частотні підрозбиття переставляються по інший бік частоти центральної лінії ширини смуги передачі, так що друге частотне підрозбиття по суті вище або нижче частоти центральної лінії, у той час як перше частотне підрозбиття, відповідно, нижче або вище частоти центральної лінії.
25. Пристрій за п. 23, в якому друге частотне підрозбиття зсунуте по частоті від першого частотного підрозбиття по суті на половину ширини смуги передачі, якщо дані заплановані так, що вони не перетинають частоту центральної лінії ширини смуги передачі.
26. Пристрій за п. 24, в якому перше і друге частотні підрозбиття переставляються по інший бік частоти центральної лінії ширини смуги передачі, якщо дані заплановані так, що вони перетинають частоту центральної лінії.
27. Пристрій за п. 21, в якому щонайменше два основаних на часі інтервали містять по суті рівну порцію часу, зв'язану з блоком розподілення передачі.
28. Пристрій за п. 21, в якому дані від іншого користувача відправляються у другому частотному підрозбитті першого інтервалу і в першому частотному підрозбитті другого інтервалу.
29. Пристрій за п. 21, в якому перше частотне підрозбиття знаходиться в межах першого частотного розбиття на межі ширини смуги передачі, і в якому друге частотне підрозбиття знаходиться в межах другого частотного розбиття на протилежній межі ширини смуги передачі.
30. Пристрій за п. 21, в якому щонайменше один процесор додатково формує першу множину символів SC-FDMA, яка містить дані, відправлені в першому частотному підрозбитті першого інтервалу, і формує другу множину
символів SC-FDMA, яка містить дані, відправлені у другому частотному підрозбитті другого інтервалу.
31. Процесор, який сприяє стрибкоподібному перестроюванню частоти при передачі SC-FDMA, який містить:
засіб для прийому інформації, яка стосується блока розподілення передачі, який розділений на щонайменше два основаних на часі інтервали, що містять перший і другий інтервали, і множину частотних підрозбиттів, яка містить перше і друге частотні підрозбиття;
засіб для визначення другого частотного підрозбиття у другому інтервалі на основі першого частотного підрозбиття в першому інтервалі;
засіб для відправлення даних в першому частотному підрозбитті першого інтервалу; і
засіб для відправлення даних у другому частотному підрозбитті другого інтервалу.
32. Машиночитаний носій, який містить машинні програми для сприяння стрибкоподібному перестроюванню частоти при передачі SC-FDMA, причому машинні програми виконуються щонайменше одним комп'ютером, щоб:
приймати інформацію, яка стосується блока розподілення передачі, який розділений на щонайменше два основаних на часі інтервали, що містять перший і другий інтервали, і множину частотних підрозбиттів, яка містить перше і друге частотні підрозбиття;
визначати друге частотне підрозбиття у другому інтервалі на основі першого частотного підрозбиття в першому інтервалі;
відправляти дані в першому частотному підрозбитті першого інтервалу; і відправляти дані у другому частотному підрозбитті другого інтервалу.
33. Спосіб прийому даних по каналу висхідної лінії зв'язку SC-FDMA з використанням стрибкоподібного перестроювання частоти, який полягає в тому, що:
визначають блок розподілення передачі, який розділений на щонайменше два основаних на часі інтервали, що містять перший і другий інтервали, і множину частотних підрозбиттів, яка містить перше і друге частотні підрозбиття, причому друге частотне підрозбиття у другому інтервалі визначають на основі першого частотного підрозбиття в першому інтервалі;
приймають дані, відправлені в першому частотному підрозбитті першого інтервалу; і
приймають дані, відправлені у другому частотному підрозбитті другого інтервалу.
34. Спосіб за п. 33, який додатково полягає в тому, що відправляють інформацію, яка стосується блока розподілення передачі.
35. Спосіб за п. 33, в якому друге частотне підрозбиття зсунуте по частоті від першого частотного підрозбиття по суті на половину ширини смуги передачі.
36. Спосіб за п. 33, в якому друге частотне підрозбиття переставляється по частоті по інший бік частоти центральної лінії ширини смуги передачі відносно першого частотного підрозбиття.
37. Спосіб за п. 33, який додатково полягає в тому, що відправляють інформацію, яка вказує, чи вибирає кінцевий пристрій частотні підрозбиття, що не зсуваються по частоті або зсуваються по частоті, для передачі висхідної лінії зв'язку в межах блока розподілення передачі.
38. Пристрій, який приймає дані по каналу висхідної лінії зв'язку SC-FDMA з використанням стрибкоподібного перестроювання частоти, який містить:
засіб для визначення блока розподілення передачі, який розділений на щонайменше два основаних на часі інтервали, що містять перший і другий інтервали, і множину частотних підрозбиттів, яка містить перше і друге частотні підрозбиття, причому друге частотне підрозбиття у другому інтервалі визначають на основі першого частотного підрозбиття в першому інтервалі;
засіб для прийому даних, відправлених в першому частотному підрозбитті першого інтервалу; і
засіб для прийому даних, відправлених у другому частотному підрозбитті другого інтервалу.
39. Пристрій за п. 38, який додатково містить засіб для відправлення інформації, яка стосується блока розподілення передачі.
40. Пристрій за п. 38, в якому друге частотне підрозбиття зсунуте по частоті від першого частотного підрозбиття по суті на половину ширини смуги передачі.
41. Пристрій за п. 38, в якому друге частотне підрозбиття переставляється по частоті по інший бік частоти центральної лінії ширини смуги передачі відносно першого частотного підрозбиття.
42. Пристрій за п. 38, який додатково містить засіб для відправлення інформації, яка вказує, чи вибирає кінцевий пристрій частотні підрозбиття, що не зсуваються по частоті або зсуваються по частоті, для передачі висхідної лінії зв'язку в межах блока розподілення передачі.
43. Пристрій, який приймає дані по каналу висхідної лінії зв'язку SC-FDMA з використанням стрибкоподібного перестроювання частоти, який містить:
щонайменше один процесор, який визначає блок розподілення передачі, який розділений на щонайменше два основаних на часі інтервали, що містять перший і другий інтервали, і множину частотних підрозбиттів, яка містить перше і друге частотні підрозбиття, визначає друге частотне підрозбиття у другому інтервалі на основі першого частотного підрозбиття в першому інтервалі, приймає дані, відправлені в першому частотному підрозбитті першого інтервалу, і приймає дані, відправлені у другому частотному підрозбитті другого інтервалу.
44. Пристрій за п. 43, в якому щонайменше один процесор додатково відправляє інформацію, яка стосується блока розподілу передачі.
45. Пристрій за п. 43, в якому друге частотне підрозбиття зсунуте по частоті від першого частотного підрозбиття по суті на половину ширини смуги передачі.
46. Пристрій за п. 43, в якому друге частотне підрозбиття переставляється по частоті по інший бік частоти центральної лінії ширини смуги передачі відносно першого частотного підрозбиття.
47. Пристрій за п. 43, в якому щонайменше один процесор додатково вибирає між частотними підрозбиттями, що не зсуваються по частоті і зсуваються по частоті, для передачі висхідної лінії зв'язку в межах блока розподілення передачі.
48. Процесор, який приймає дані по каналу висхідної лінії зв'язку SC-FDMA з використанням стрибкоподібного перестроювання частоти, який містить:
засіб для визначення блока розподілення передачі, який розділений на щонайменше два основаних на часі інтервали, що містять перший і другий інтервали, і множину частотних підрозбиттів, яка містить перше і друге частотні підрозбиття, причому друге частотне підрозбиття у другому інтервалі визначають на основі першого частотного підрозбиття в першому інтервалі;
засіб для прийому даних, відправлених в першому частотному підрозбитті першого інтервалу; і
засіб для прийому даних, відправлених у другому частотному підрозбитті другого інтервалу.
49. Машиночитаний носій, який містить машинні програми для сприяння прийому даних по каналу висхідної лінії зв'язку SC-FDMA з використанням стрибкоподібного перестроювання частоти, причому машинні програми виконуються щонайменше одним комп'ютером, щоб:
визначати блок розподілення передачі, який розділений на щонайменше два основаних на часі інтервали, що містять перший і другий інтервали, і множину частотних підрозбиттів, яка містить перше і друге частотні підрозбиття, причому друге частотне підрозбиття у другому інтервалі визначається на основі першого частотного підрозбиття в першому інтервалі;
приймати дані, відправлені в першому частотному підрозбитті першого інтервалу;і
приймати дані, відправлені у другому частотному підрозбитті другого
інтервалу.

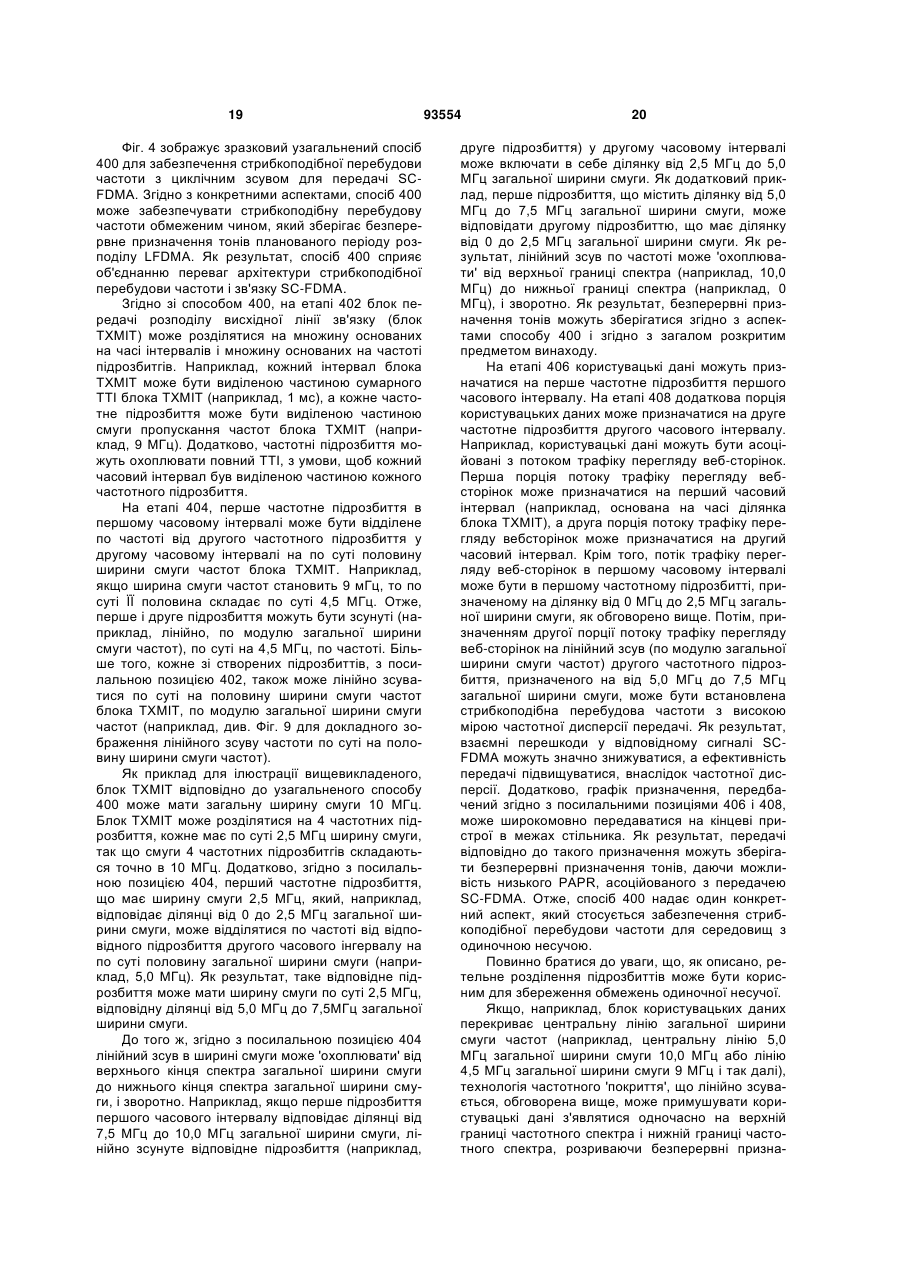

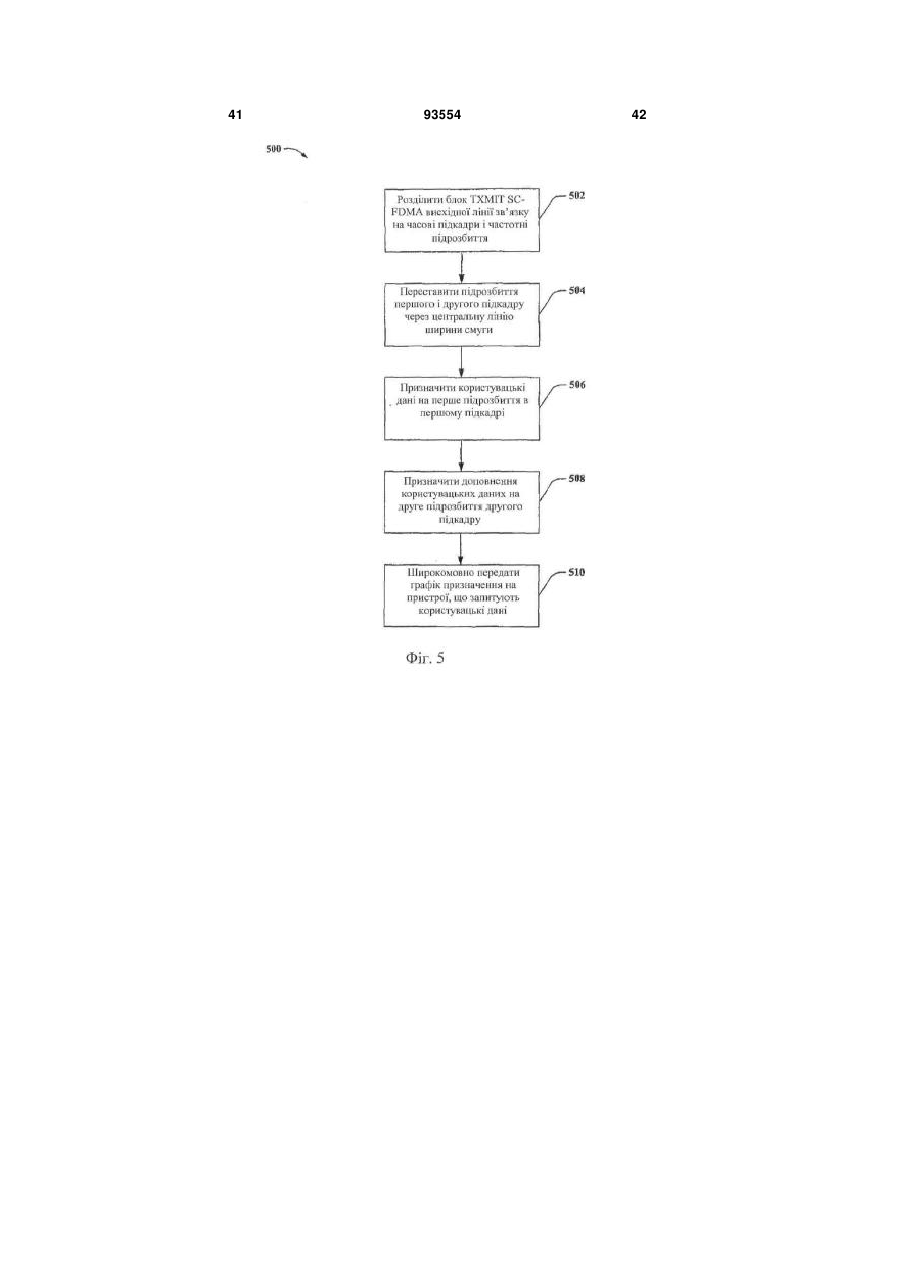

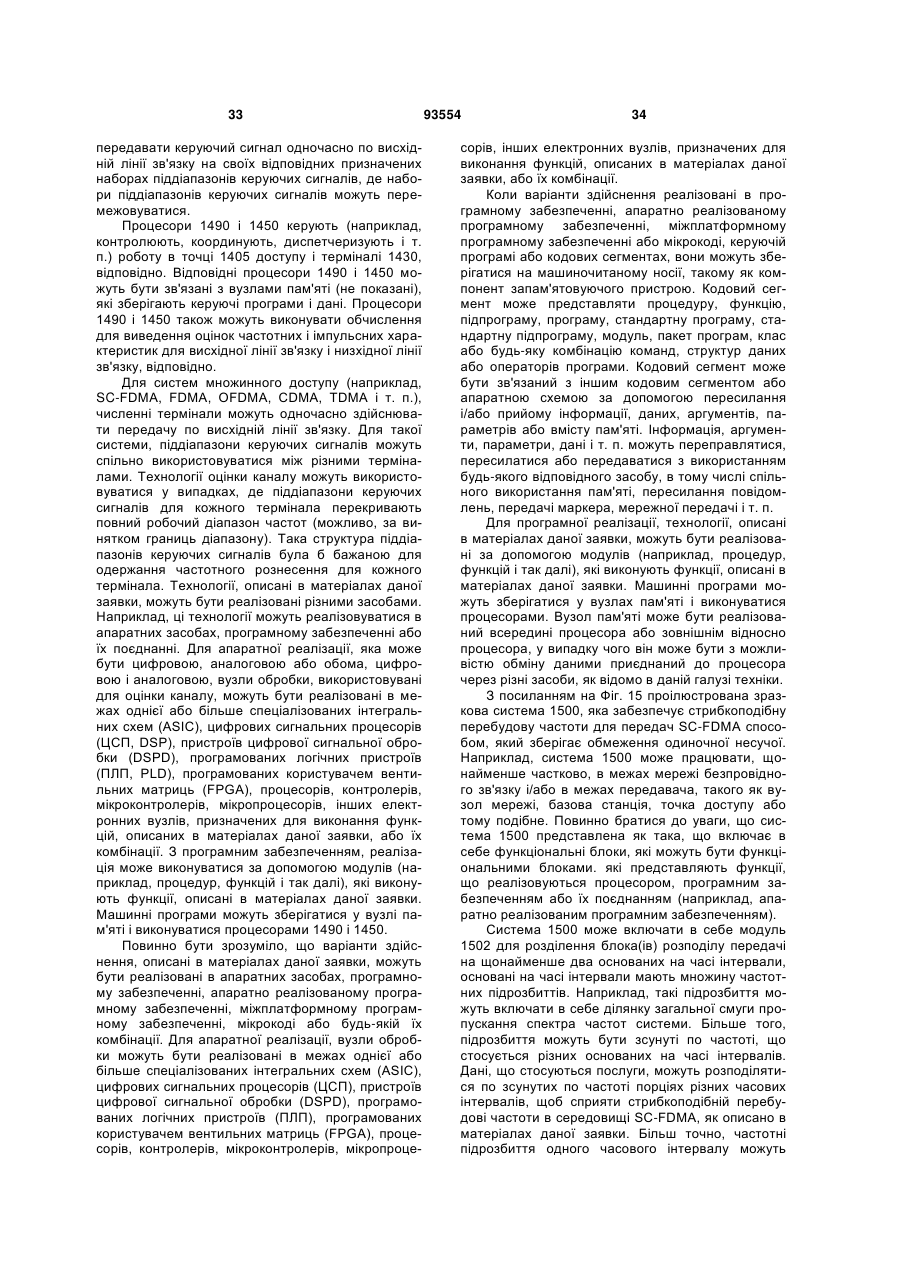

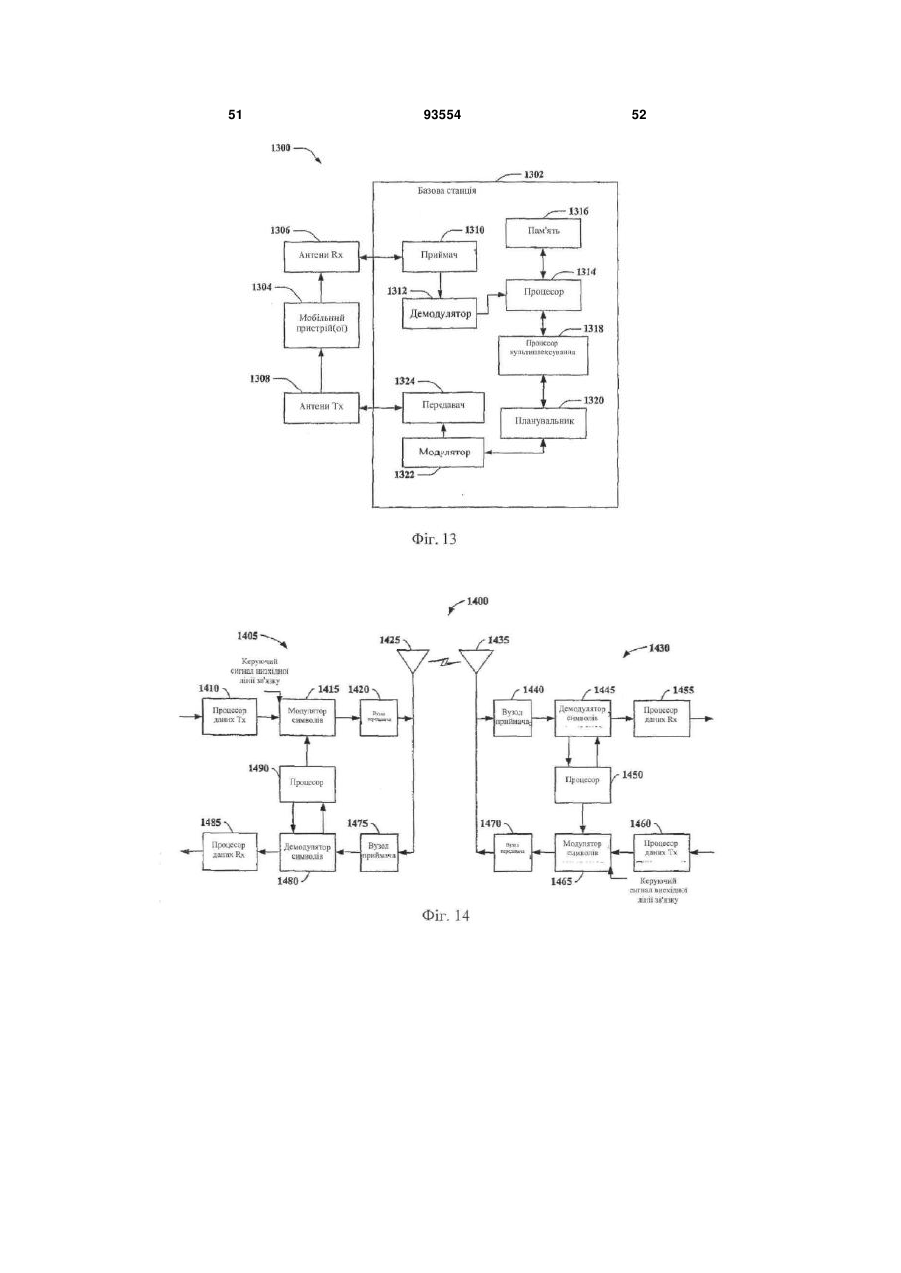

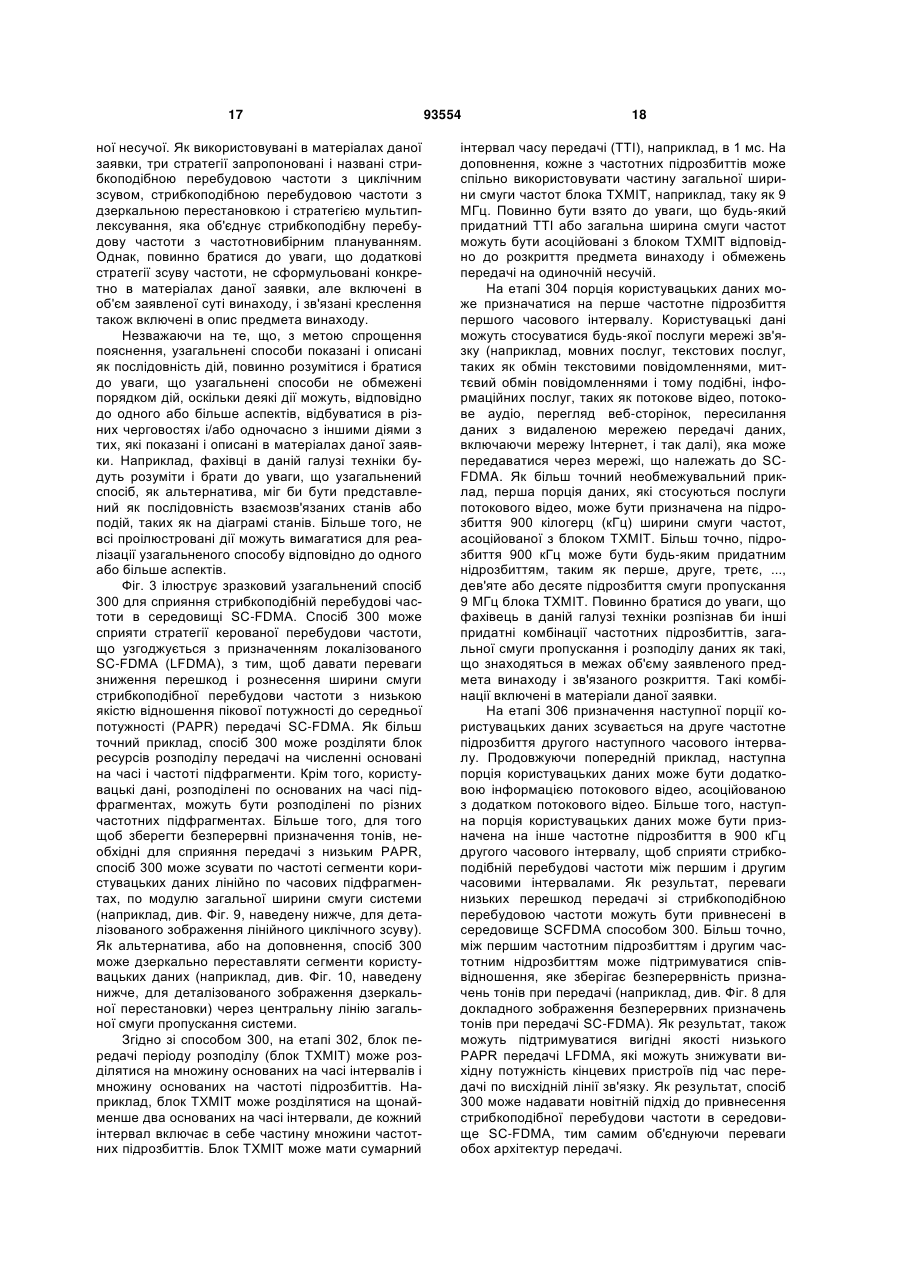

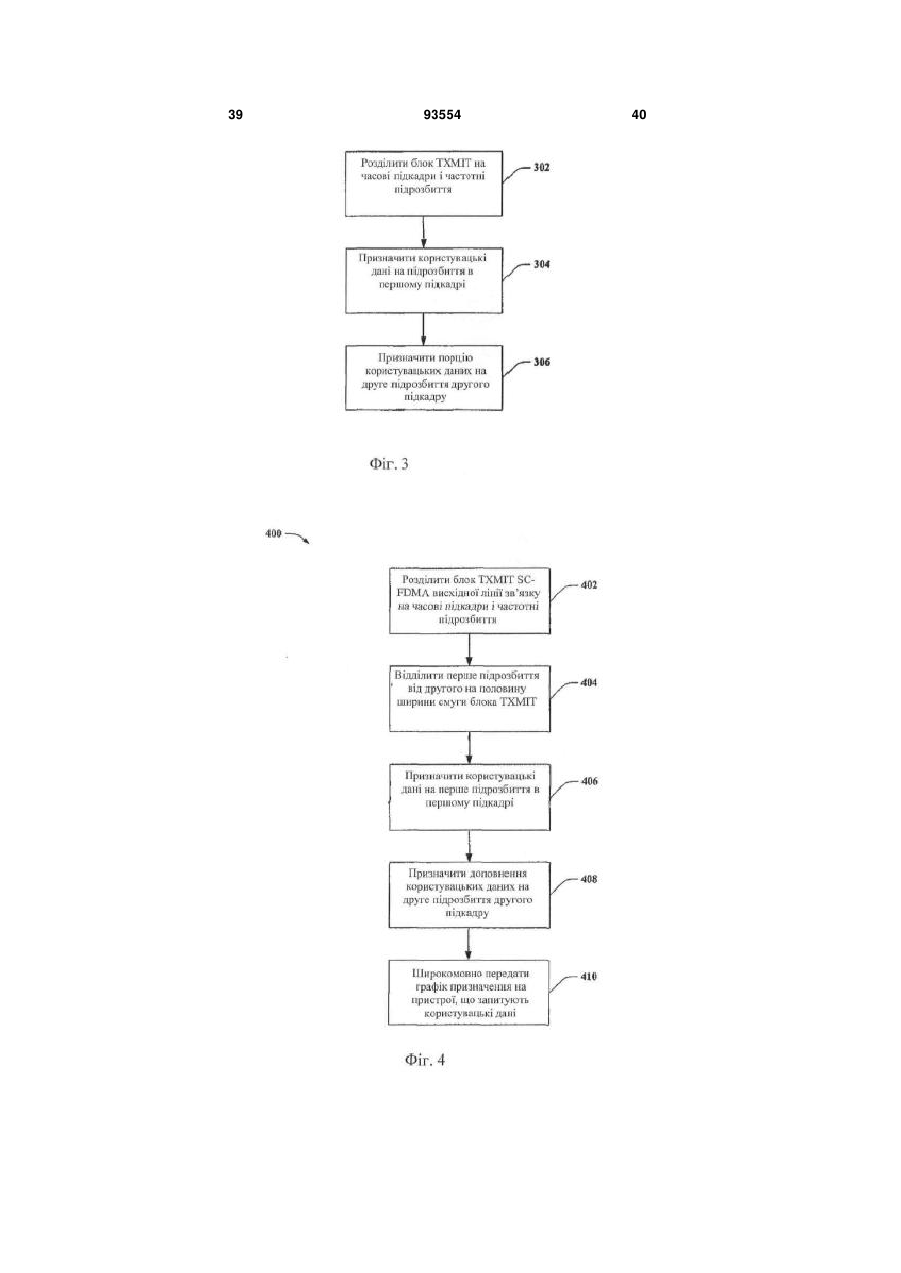

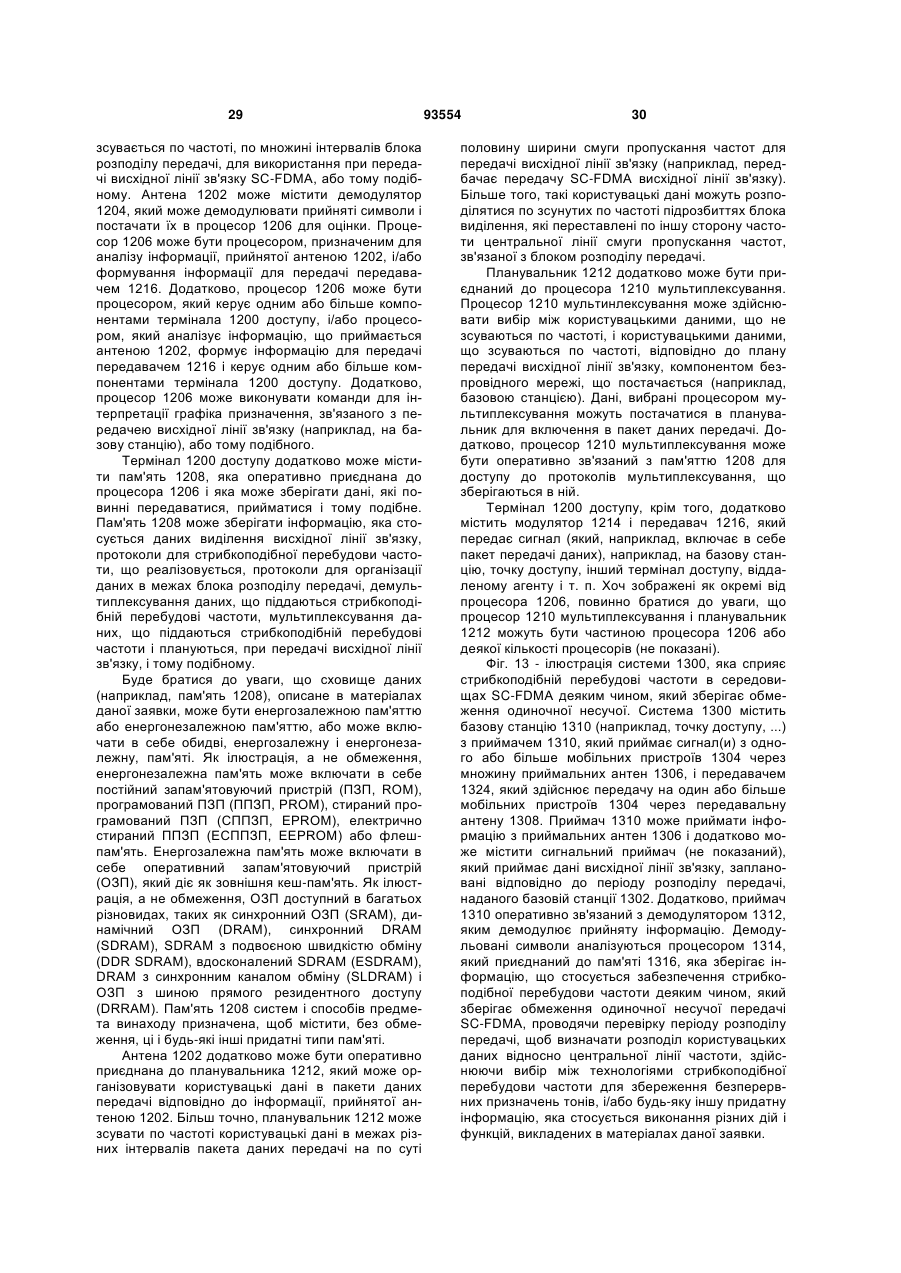

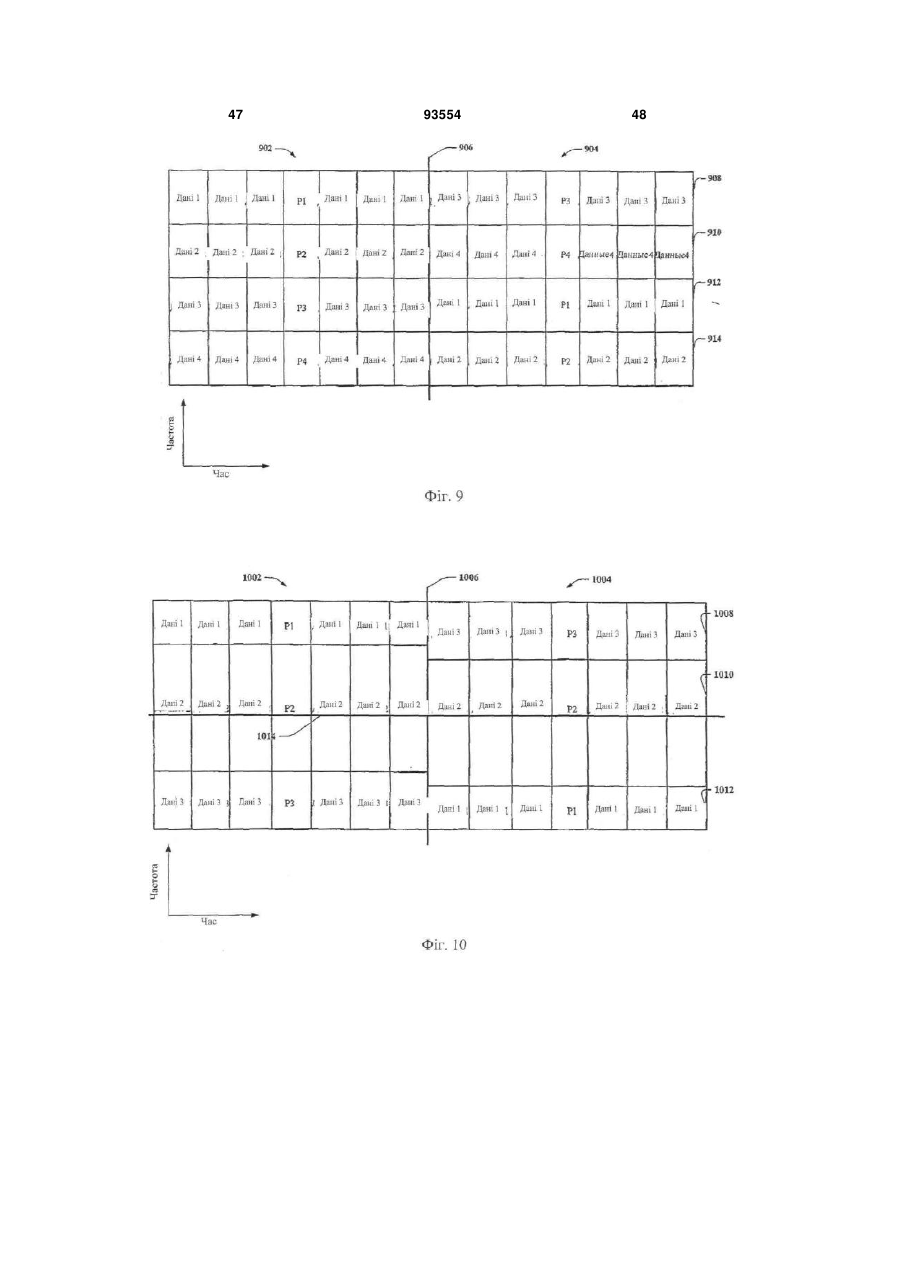

Текст

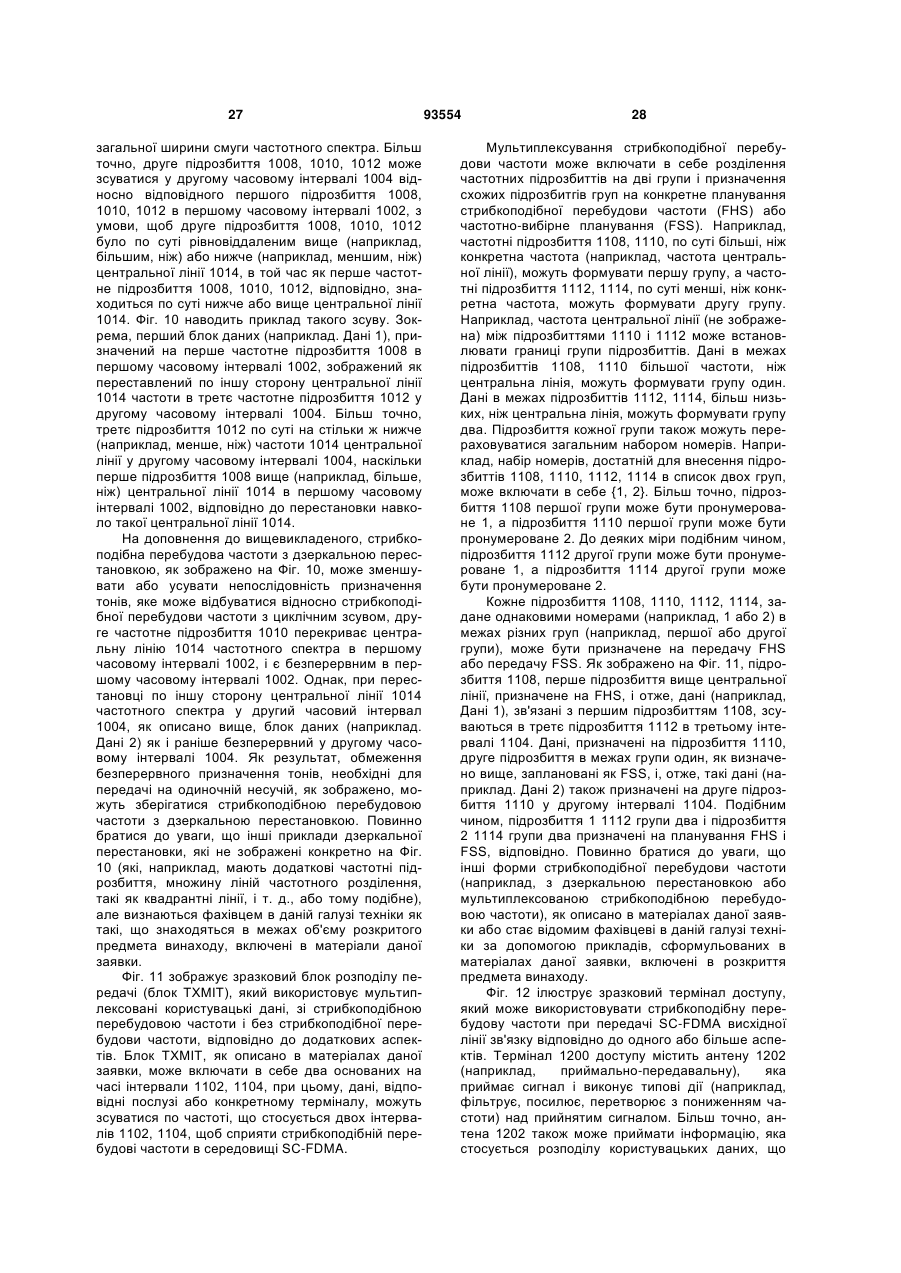

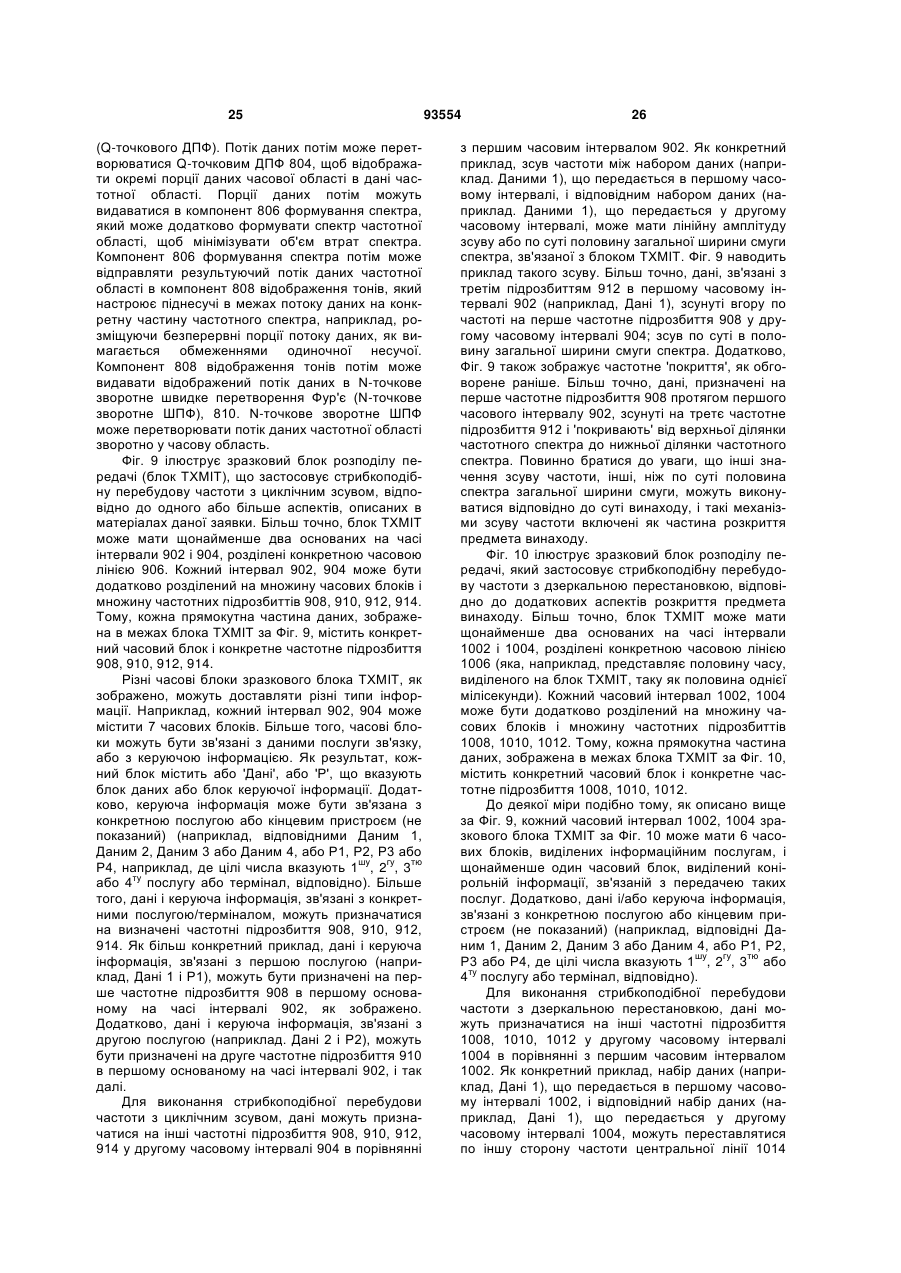

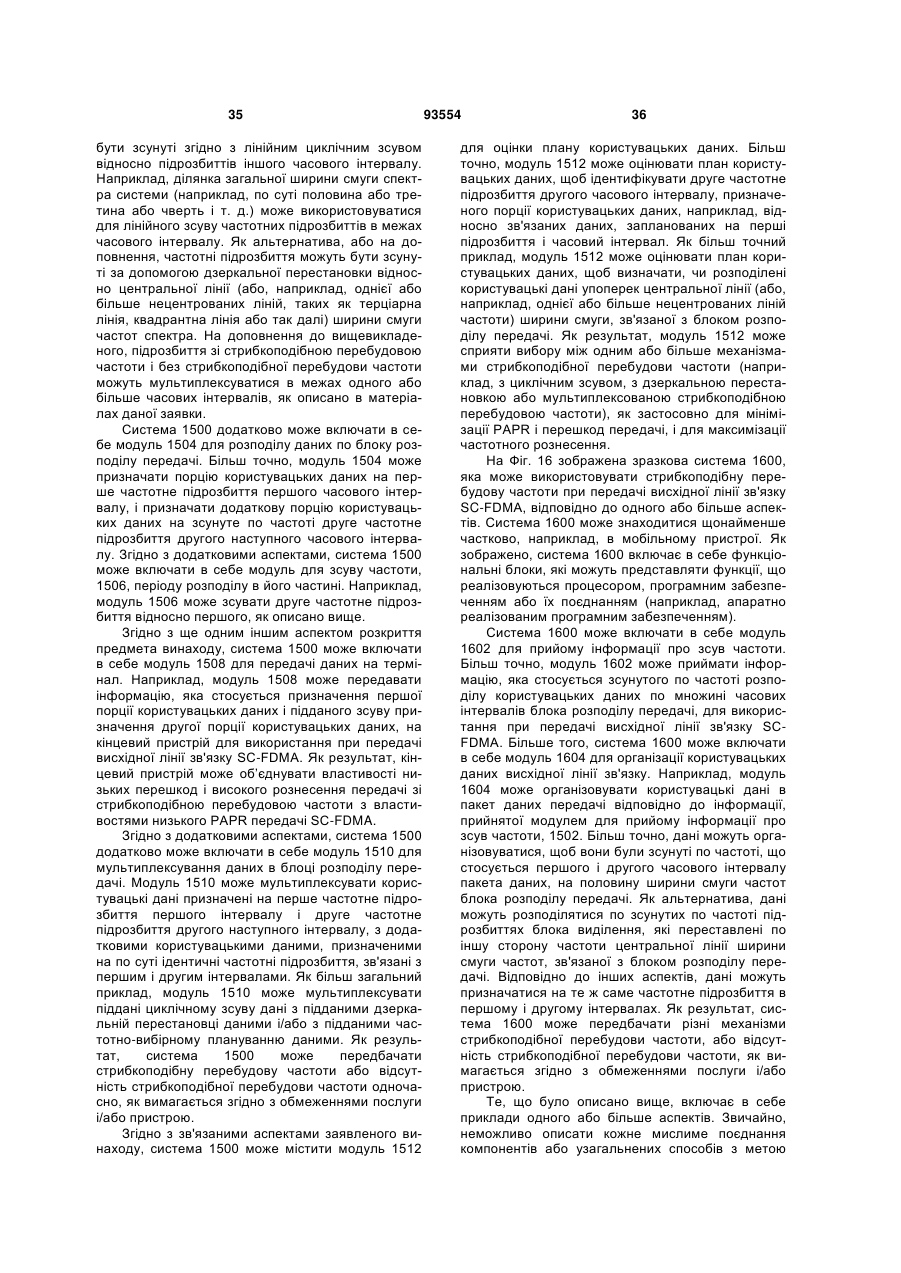

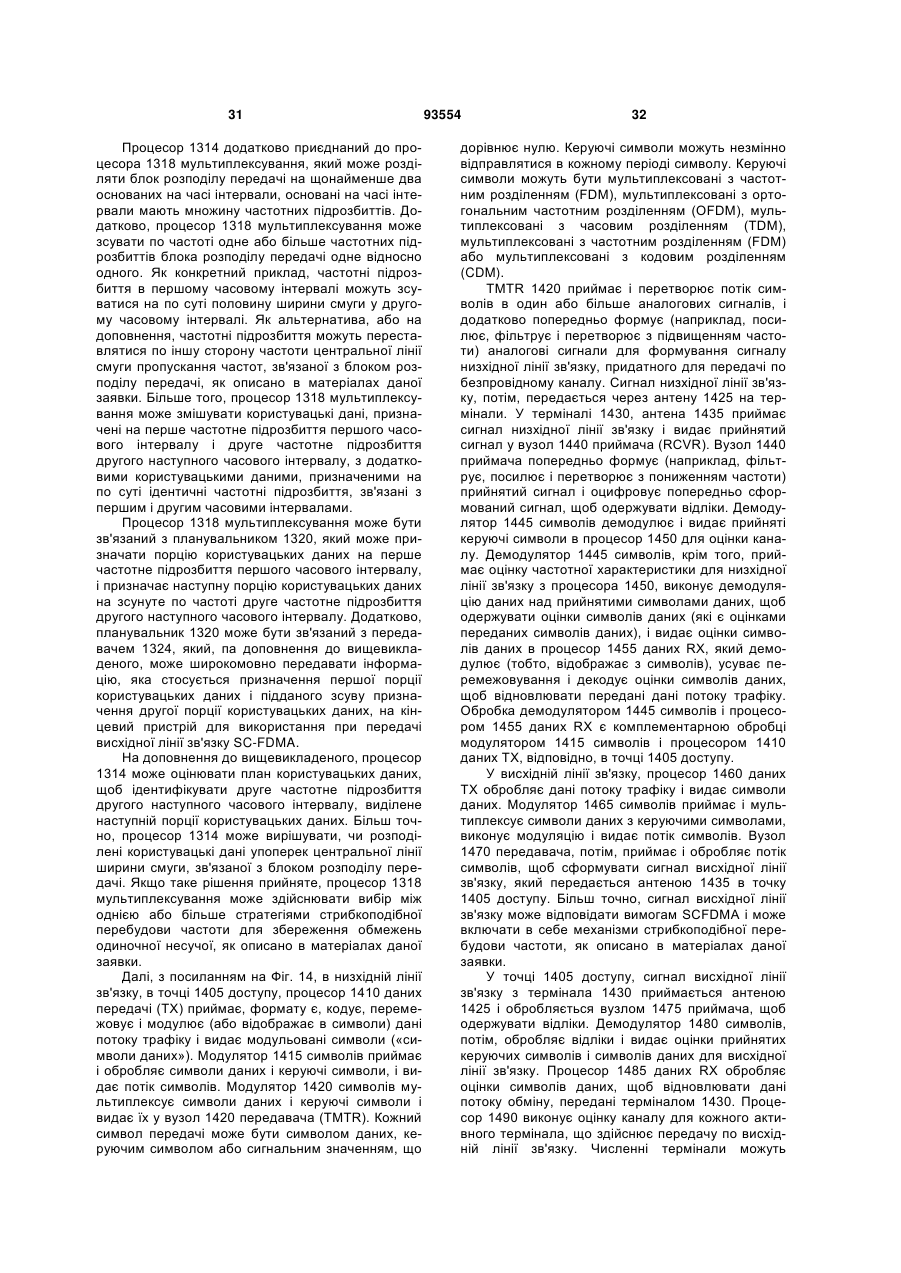

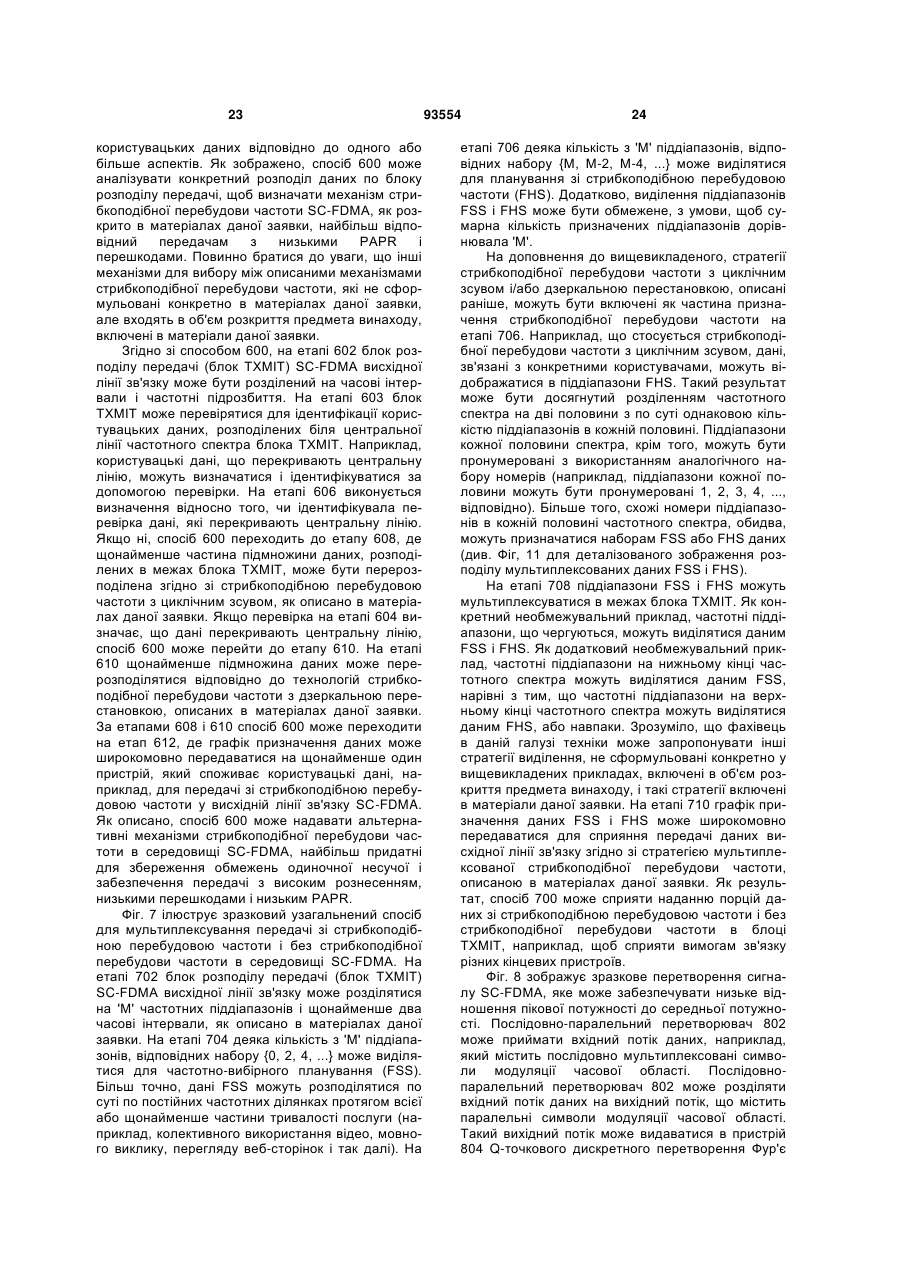

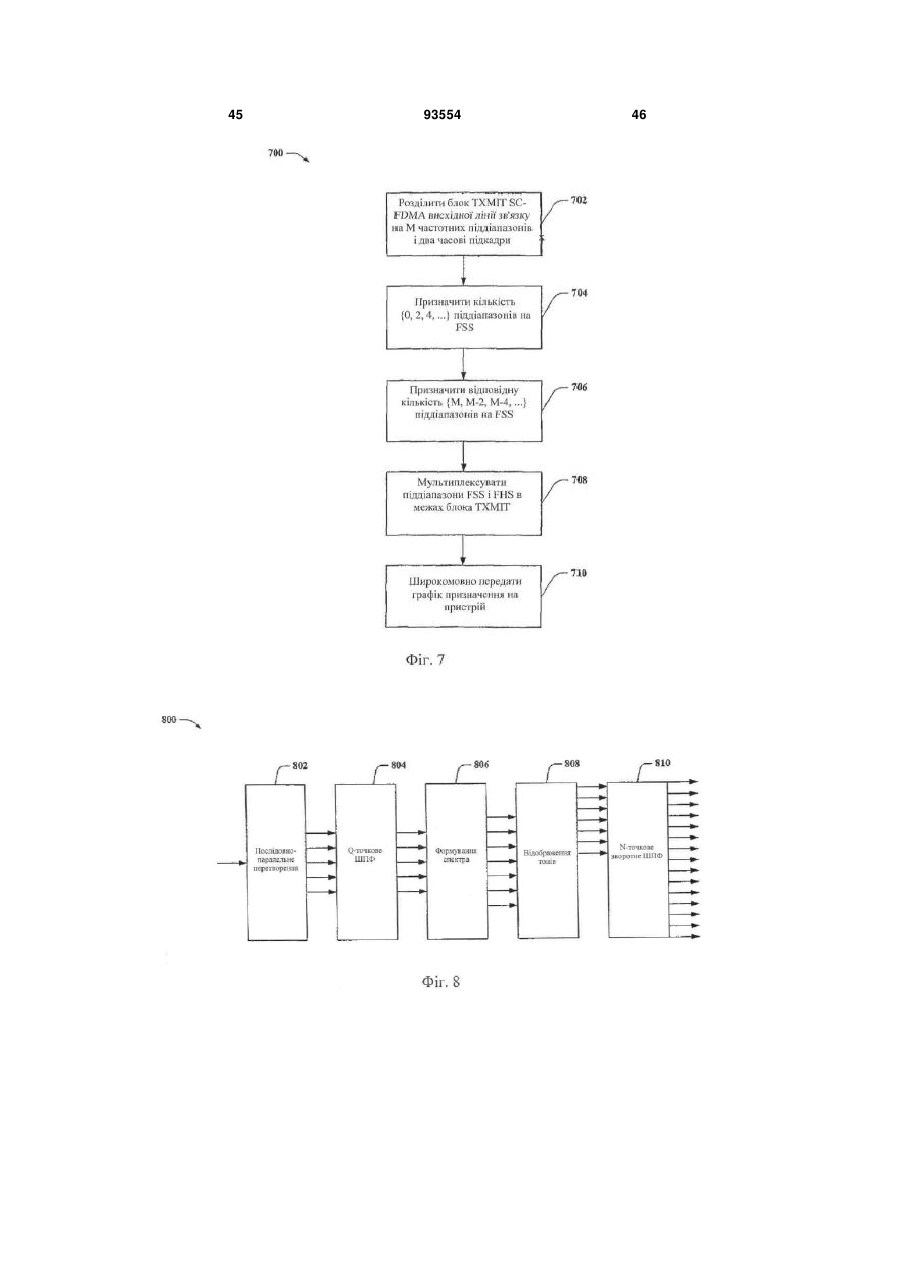

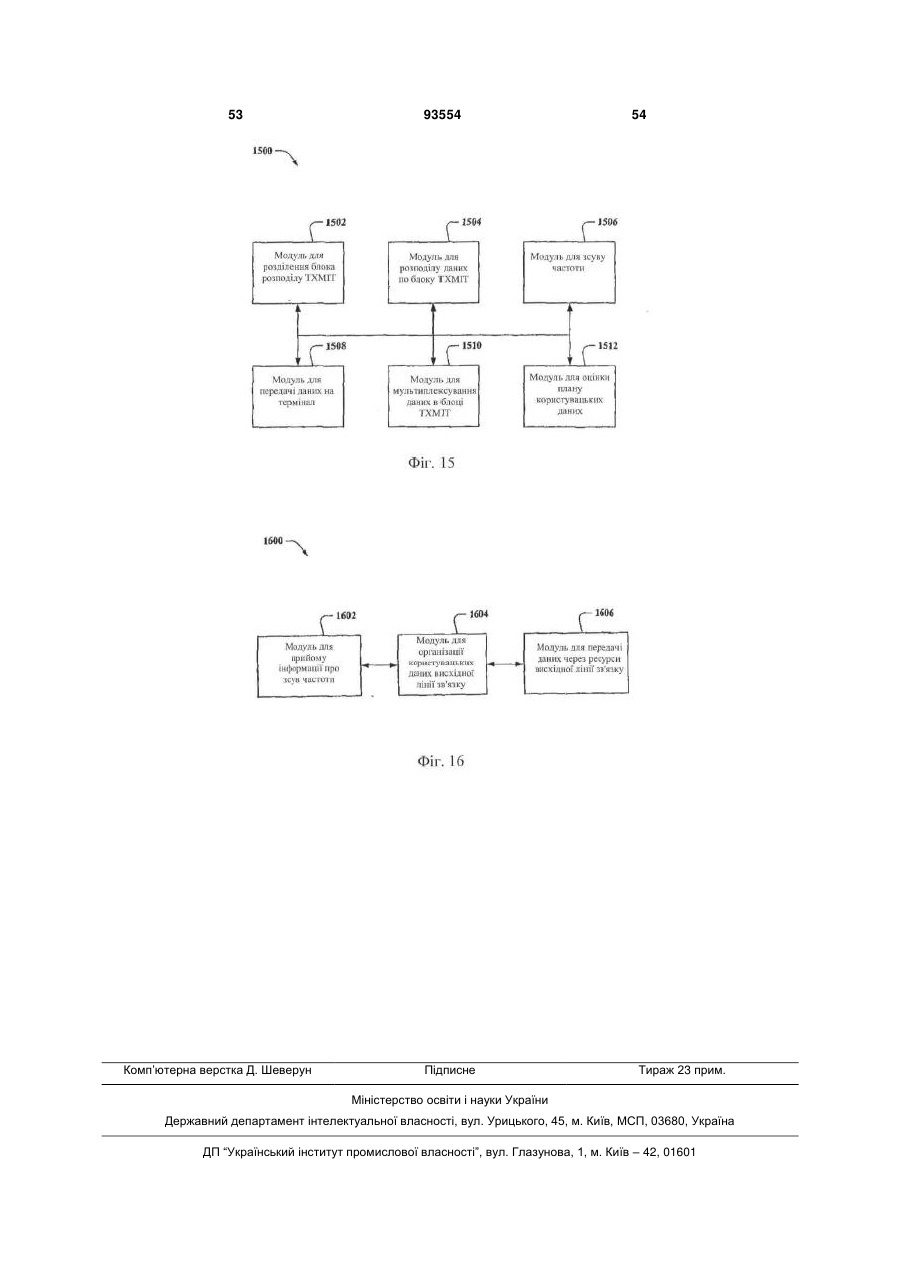

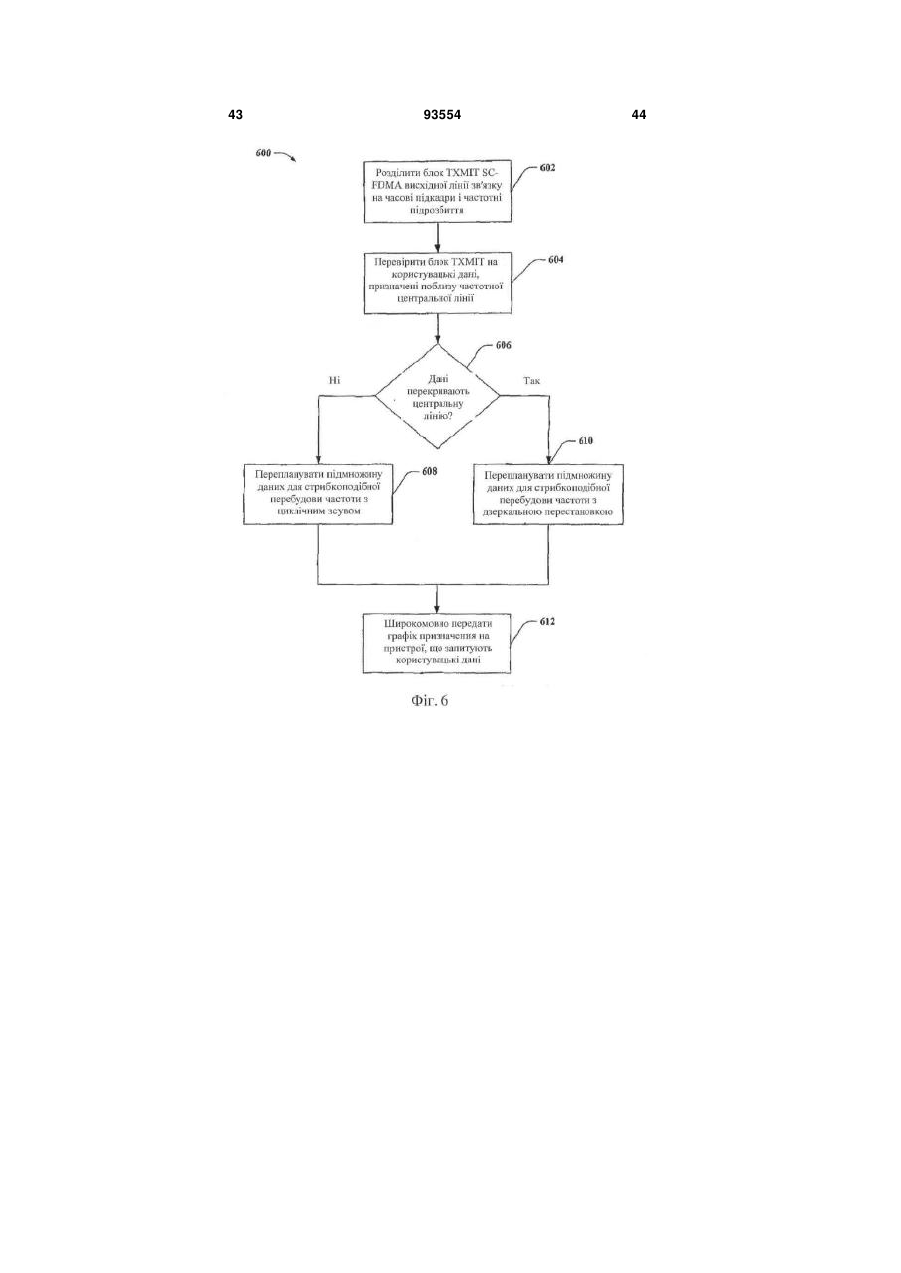

1. Спосіб виконання стрибкоподібного перестроювання частоти при передачі з множинним доступом з частотним розділенням каналів на одиночній несучій (SC-FDMA), який полягає в тому, що: приймають інформацію, яка стосується блока розподілення передачі, який розділений на щонайменше два основаних на часі інтервали, що містять перший і другий інтервали, і множину частотних підрозбиттів, яка містить перше і друге частотне підрозбиття; визначають друге частотне підрозбиття у другому інтервалі на основі першого частотного підрозбиття в першому інтервалі; відправляють дані в першому частотному підрозбитті першого інтервалу; і відправляють дані у другому частотному підрозбитті другого інтервалу. 2. Спосіб за п. 1, в якому згадана інформація вказує зсув частоти між першим і другим частотними підрозбиттями. 3. Спосіб за п. 1, в якому друге частотне підрозбиття зсунуте по частоті від першого частотного підрозбиття по суті на половину ширини смуги передачі. 4. Спосіб за п. 1, в якому перше і друге частотні підрозбиття переставляються по інший бік частоти центральної лінії ширини смуги передачі, так що друге частотне підрозбиття є по суті рівновіддале 2 (19) 1 3 засіб для відправлення даних в першому частотному підрозбитті першого інтервалу; і засіб для відправлення даних у другому частотному підрозбитті другого інтервалу. 12. Пристрій за п. 11, в якому інформація вказує зсув частоти між першим і другим частотними підрозбиттями. 13. Пристрій за п. 11, в якому друге частотне підрозбиття зсунуте по частоті від першого частотного підрозбиття по суті на половину ширини смуги передачі. 14. Пристрій за п. 11, при цьому перше і друге частотні підрозбиття переставляються по інший бік частоти центральної лінії ширини смуги передачі, так що друге частотне підрозбиття є по суті рівновіддаленим вище або нижче частоти центральної лінії, у той час як перше частотне підрозбиття, відповідно, нижче або вище частоти центральної лінії. 15. Пристрій за п. 13, в якому друге частотне підрозбиття зсунуте по частоті від першого частотного підрозбиття по суті на половину ширини смуги передачі, якщо дані заплановані так, що вони не перетинають частоту центральної лінії ширини смуги передачі. 16. Пристрій за п. 14, в якому перше і друге частотні підрозбиття переставляються по інший бік частоти центральної лінії ширини смуги передачі, якщо дані заплановані так, що вони перетинають частоту центральної лінії. 17. Пристрій за п. 11, в якому щонайменше два основаних на часі інтервали містять по суті рівну порцію часу, зв'язану з блоком розподілення передачі. 18. Пристрій за п. 11, в якому дані від іншого користувача відправляються у другому частотному підрозбитті першого інтервалу і в першому частотному підрозбитті другого інтервалу. 19. Пристрій за п. 11, в якому перше частотне підрозбиття знаходиться в межах першого частотного розбиття на межі ширини смуги передачі, і в якому друге частотне підрозбиття знаходиться в межах другого частотного розбиття на протилежній межі ширини смуги передачі. 20. Пристрій за п. 11, який додатково містить: засіб для формування першої множини символів SC-FDMA, яка містить дані, відправлені в першому частотному підрозбитті першого інтервалу; і засіб для формування другої множини символів SC-FDMA, яка містить дані, відправлені у другому частотному підрозбитті другого інтервалу. 21. Пристрій, який виконує стрибкоподібне перестроювання частоти при передачі SC-FDMA, який містить: щонайменше один процесор, який приймає інформацію, яка стосується блока розподілення передачі, який розділений на щонайменше два основаних на часі інтервали, що містять перший і другий інтервали, і множину частотних підрозбиттів, яка містить перше і друге частотні підрозбиття, визначає друге частотне підрозбиття у другому інтервалі на основі першого частотного підрозбиття в першому інтервалі, відправляє дані в першому частотному підрозбитті першого інтервалу, і відп 93554 4 равляє дані у другому частотному підрозбитті другого інтервалу. 22. Пристрій за п. 21, в якому згадана інформація вказує зсув частоти між першим і другим частотними підрозбиттями. 23. Пристрій за п. 21, в якому друге частотне підрозбиття зсунуте по частоті відносно першого частотного підрозбиття по суті на половину ширини смуги передачі. 24. Пристрій за п. 21, в якому перше і друге частотні підрозбиття переставляються по інший бік частоти центральної лінії ширини смуги передачі, так що друге частотне підрозбиття по суті вище або нижче частоти центральної лінії, у той час як перше частотне підрозбиття, відповідно, нижче або вище частоти центральної лінії. 25. Пристрій за п. 23, в якому друге частотне підрозбиття зсунуте по частоті від першого частотного підрозбиття по суті на половину ширини смуги передачі, якщо дані заплановані так, що вони не перетинають частоту центральної лінії ширини смуги передачі. 26. Пристрій за п. 24, в якому перше і друге частотні підрозбиття переставляються по інший бік частоти центральної лінії ширини смуги передачі, якщо дані заплановані так, що вони перетинають частоту центральної лінії. 27. Пристрій за п. 21, в якому щонайменше два основаних на часі інтервали містять по суті рівну порцію часу, зв'язану з блоком розподілення передачі. 28. Пристрій за п. 21, в якому дані від іншого користувача відправляються у другому частотному підрозбитті першого інтервалу і в першому частотному підрозбитті другого інтервалу. 29. Пристрій за п. 21, в якому перше частотне підрозбиття знаходиться в межах першого частотного розбиття на межі ширини смуги передачі, і в якому друге частотне підрозбиття знаходиться в межах другого частотного розбиття на протилежній межі ширини смуги передачі. 30. Пристрій за п. 21, в якому щонайменше один процесор додатково формує першу множину символів SC-FDMA, яка містить дані, відправлені в першому частотному підрозбитті першого інтервалу, і формує другу множину символів SC-FDMA, яка містить дані, відправлені у другому частотному підрозбитті другого інтервалу. 31. Процесор, який сприяє стрибкоподібному перестроюванню частоти при передачі SC-FDMA, який містить: засіб для прийому інформації, яка стосується блока розподілення передачі, який розділений на щонайменше два основаних на часі інтервали, що містять перший і другий інтервали, і множину частотних підрозбиттів, яка містить перше і друге частотні підрозбиття; засіб для визначення другого частотного підрозбиття у другому інтервалі на основі першого частотного підрозбиття в першому інтервалі; засіб для відправлення даних в першому частотному підрозбитті першого інтервалу; і засіб для відправлення даних у другому частотному підрозбитті другого інтервалу. 5 32. Машиночитаний носій, який містить машинні програми для сприяння стрибкоподібному перестроюванню частоти при передачі SC-FDMA, причому машинні програми виконуються щонайменше одним комп'ютером, щоб: приймати інформацію, яка стосується блока розподілення передачі, який розділений на щонайменше два основаних на часі інтервали, що містять перший і другий інтервали, і множину частотних підрозбиттів, яка містить перше і друге частотні підрозбиття; визначати друге частотне підрозбиття у другому інтервалі на основі першого частотного підрозбиття в першому інтервалі; відправляти дані в першому частотному підрозбитті першого інтервалу; і відправляти дані у другому частотному підрозбитті другого інтервалу. 33. Спосіб прийому даних по каналу висхідної лінії зв'язку SC-FDMA з використанням стрибкоподібного перестроювання частоти, який полягає в тому, що: визначають блок розподілення передачі, який розділений на щонайменше два основаних на часі інтервали, що містять перший і другий інтервали, і множину частотних підрозбиттів, яка містить перше і друге частотні підрозбиття, причому друге частотне підрозбиття у другому інтервалі визначають на основі першого частотного підрозбиття в першому інтервалі; приймають дані, відправлені в першому частотному підрозбитті першого інтервалу; і приймають дані, відправлені у другому частотному підрозбитті другого інтервалу. 34. Спосіб за п. 33, який додатково полягає в тому, що відправляють інформацію, яка стосується блока розподілення передачі. 35. Спосіб за п. 33, в якому друге частотне підрозбиття зсунуте по частоті від першого частотного підрозбиття по суті на половину ширини смуги передачі. 36. Спосіб за п. 33, в якому друге частотне підрозбиття переставляється по частоті по інший бік частоти центральної лінії ширини смуги передачі відносно першого частотного підрозбиття. 37. Спосіб за п. 33, який додатково полягає в тому, що відправляють інформацію, яка вказує, чи вибирає кінцевий пристрій частотні підрозбиття, що не зсуваються по частоті або зсуваються по частоті, для передачі висхідної лінії зв'язку в межах блока розподілення передачі. 38. Пристрій, який приймає дані по каналу висхідної лінії зв'язку SC-FDMA з використанням стрибкоподібного перестроювання частоти, який містить: засіб для визначення блока розподілення передачі, який розділений на щонайменше два основаних на часі інтервали, що містять перший і другий інтервали, і множину частотних підрозбиттів, яка містить перше і друге частотні підрозбиття, причому друге частотне підрозбиття у другому інтервалі визначають на основі першого частотного підрозбиття в першому інтервалі; засіб для прийому даних, відправлених в першому частотному підрозбитті першого інтервалу; і 93554 6 засіб для прийому даних, відправлених у другому частотному підрозбитті другого інтервалу. 39. Пристрій за п. 38, який додатково містить засіб для відправлення інформації, яка стосується блока розподілення передачі. 40. Пристрій за п. 38, в якому друге частотне підрозбиття зсунуте по частоті від першого частотного підрозбиття по суті на половину ширини смуги передачі. 41. Пристрій за п. 38, в якому друге частотне підрозбиття переставляється по частоті по інший бік частоти центральної лінії ширини смуги передачі відносно першого частотного підрозбиття. 42. Пристрій за п. 38, який додатково містить засіб для відправлення інформації, яка вказує, чи вибирає кінцевий пристрій частотні підрозбиття, що не зсуваються по частоті або зсуваються по частоті, для передачі висхідної лінії зв'язку в межах блока розподілення передачі. 43. Пристрій, який приймає дані по каналу висхідної лінії зв'язку SC-FDMA з використанням стрибкоподібного перестроювання частоти, який містить: щонайменше один процесор, який визначає блок розподілення передачі, який розділений на щонайменше два основаних на часі інтервали, що містять перший і другий інтервали, і множину частотних підрозбиттів, яка містить перше і друге частотні підрозбиття, визначає друге частотне підрозбиття у другому інтервалі на основі першого частотного підрозбиття в першому інтервалі, приймає дані, відправлені в першому частотному підрозбитті першого інтервалу, і приймає дані, відправлені у другому частотному підрозбитті другого інтервалу. 44. Пристрій за п. 43, в якому щонайменше один процесор додатково відправляє інформацію, яка стосується блока розподілу передачі. 45. Пристрій за п. 43, в якому друге частотне підрозбиття зсунуте по частоті від першого частотного підрозбиття по суті на половину ширини смуги передачі. 46. Пристрій за п. 43, в якому друге частотне підрозбиття переставляється по частоті по інший бік частоти центральної лінії ширини смуги передачі відносно першого частотного підрозбиття. 47. Пристрій за п. 43, в якому щонайменше один процесор додатково вибирає між частотними підрозбиттями, що не зсуваються по частоті і зсуваються по частоті, для передачі висхідної лінії зв'язку в межах блока розподілення передачі. 48. Процесор, який приймає дані по каналу висхідної лінії зв'язку SC-FDMA з використанням стрибкоподібного перестроювання частоти, який містить: засіб для визначення блока розподілення передачі, який розділений на щонайменше два основаних на часі інтервали, що містять перший і другий інтервали, і множину частотних підрозбиттів, яка містить перше і друге частотні підрозбиття, причому друге частотне підрозбиття у другому інтервалі визначають на основі першого частотного підрозбиття в першому інтервалі; засіб для прийому даних, відправлених в першому частотному підрозбитті першого інтервалу; і 7 93554 8 засіб для прийому даних, відправлених у другому частотному підрозбитті другого інтервалу. 49. Машиночитаний носій, який містить машинні програми для сприяння прийому даних по каналу висхідної лінії зв'язку SC-FDMA з використанням стрибкоподібного перестроювання частоти, причому машинні програми виконуються щонайменше одним комп'ютером, щоб: визначати блок розподілення передачі, який розділений на щонайменше два основаних на часі інтервали, що містять перший і другий інтервали, і множину частотних підрозбиттів, яка містить перше і друге частотні підрозбиття, причому друге частотне підрозбиття у другому інтервалі визначається на основі першого частотного підрозбиття в першому інтервалі; приймати дані, відправлені в першому частотному підрозбитті першого інтервалу;і приймати дані, відправлені у другому частотному підрозбитті другого інтервалу. Ця заявка вимагає пріоритет попередньої заявки № 60/819916 на видачу патенту США, озаглавленої «А METHOD AND APPARATUS FOR FREQUENCY HOPPING FOR SC-FDMA» («СПОСІБ I ПРИСТРІЙ ДЛЯ СТРИБКОПОДІБНОЇ ПЕРЕБУДОВИ ЧАСТОТИ ДЛЯ SC-FDMA»), яка була зареєстрована 10 липня 2006 року. Весь зміст вищезазначеної заявки включений в матеріали даної заявки за допомогою посилання. РІВЕНЬ ТЕХНІКИ I. Галузь техніки Подальший опис загалом стосується безпровідного зв'язку, а більш точно, забезпечення стрибкоподібної перебудови частоти при передачі з множинним доступом з частотним розділенням каналів на одиночній несучій. II. Рівень техніки Системи безпровідного зв'язку широко застосовуються для постачання різних типів контенту зв'язку, наприклад, такого як мовний, інформаційний і так далі. Типові системи безпровідного зв'язку можуть бути системами множинного доступу, які допускають підтримання зв'язку з численними користувачами за допомогою спільного використання наявних системних ресурсів, (наприклад, ширина смуги і потужності передачі). Приклади таких систем множинного доступу можуть включати в себе системи множинного доступу з кодовим розділенням (CDMA), системи множинного доступу з часовим розділенням (TDMA), системи множинного доступу з частотним розділенням (FDMA) і системи множинного доступу з ортогональним частотним розділенням (OFDMA), і тому подібні. Звичайно, системи безпровідного зв'язку множинного доступу можуть одночасно підтримувати зв'язок для численних мобільних пристроїв. Кожний мобільний пристрій підтримує зв'язок з однією або більше базовими станціями за допомогою передач по прямій і зворотній лініях зв'язку. Пряма лінія зв'язку (або низхідна лінія зв'язку) належить до лінії зв'язку від базових станцій до мобільних пристроїв, а зворотна лінія зв'язку (або висхідна лінія зв'язку) належить до лінії зв'язку від мобільних пристроїв до базових станцій. Крім того, зв'язок між мобільними пристроями і базовими станціями може встановлюватися через системи з одним входом і одним виходом (SISO), системи з множиною входів і одним виходом (MISO), системи з множиною входів і множиною виходів (МІМО) і так далі. Системи МІМО звичайно використовують численні (NT) передавальні антени і численні (NR) приймальні антени для передачі даних. Канал МІМО, утворений NT передавальними і NR приймальними антенами, може бути розкладений на NS незалежних каналів, які можуть згадуватися як просторові канали, де NS {NT, NR}. Кожний з NS незалежних каналів відповідає розмірності. Більше того, системи МІМО можуть забезпечувати поліпшені експлуатаційні показники (наприклад, підвищену спектральну ефективність, більш високу пропускну здатність і/або більшу надійність), якщо використовуються додаткові розмірності, створювані численними передавальними і приймальними антенами. Системи МІМО можуть підтримувати різні технології дуплексної передачі для розділення зв'язку по прямій і зворотній лінії зв'язку через загальне фізичне середовище. Наприклад, системи дуплекса з частотним розділенням (FDD) можуть використовувати різні області частот для передач прямої і зворотної ліній зв'язку. Наприклад, в системах дуплекса з часовим розділенням (TDD) передачі прямої і зворотної ліній зв'язку можуть застосовувати загальну область частот. Однак, традиційні технології можуть забезпечувати обмежений або зворотний зв'язок, який належить до інформації про канал, або не забезпечувати ніякого зворотного зв'язку. СУТЬ ВИНАХОДУ Подальше представляє спрощений короткий виклад одного або більше варіантів здійснення для того, щоб забезпечити базове розуміння таких варіантів здійснення. Цей короткий виклад не є вичерпним оглядом всіх передбачуваних варіантів здійснення і не призначений ні для ідентифікації ключових або критичних елементів всіх варіантів здійснення, ні для окреслення об'єму якогонебудь або всіх варіантів здійснення. Його єдина мета полягає в тому, щоб представити деякі ідеї одного або більше варіантів здійснення в спрощеному вигляді, як вступ в більш докладний опис, який представлений пізніше. Відповідно до одного або більше варіантів здійснення і відповідних їх розкриттів, різні аспекти описані в зв'язку зі сприянням стрибкоподібній 9 перебудові частоти для передачі з множинним доступом з частотним розділенням на одиночній несучій (SC-FDMA). Користувацькі дані, що передаються в межах блока розподілу передачі, можуть піддаватися зсуву частоти по основаних на часі інтервалах блока розподілу ресурсів. Як результат, стрибкоподібна перебудова частоти може бути реалізована нарівні із збереженням обмежень одиночної несучої і низького відношення пікової потужності до середньої потужності (PAPR), типово необхідного відносно передачі SC-FDMA. Більше того, розкриті різні механізми зі зсувом частоти для досягнення збереження обмежень одиночної несучої. Більш точно, планувальник може вибирати між циклічним зсувом частоти, транспонованим зсувом частоти і мультиплексуванням даних з частотно-вибірним плануванням і даних зі стрибкоподібною перебудовою частоти на основі перевірки планованих даних для блокарозподілу передачі. Як результат, зниження перешкод, яке досягається завдяки стрибкоподібній перебудові частоти, може об'єднуватися з низьким PAPR, що досягається за допомогою передачі SCFDMA. Згідно з зв'язаними аспектами, в матеріалах даної заявки описаний спосіб для забезпечення стрибкоподібної перебудови частоти при передачі з множинним доступом з частотним розділенням каналів на одиночній несучій (SC-FDMA), який зберігає обмеження одиночної несучої. Спосіб може включати розділення блока розподілу передачі на щонайменше два основаних на часі інтервали, причому основані на часі інтервали мають множину частотних підрозбиттів. Крім того, спосіб молсе включати призначення порції користувацьких даних на перше частотне підрозбиття першого часового інтервалу, і зсув призначення наступної порції користувацьких даних на друге частотне підрозбиття другого наступного часового інтервалу. Ще один інший аспект стосується пристрою, який забезпечує стрибкоподібну перебудову частоти при передачі SC-FDMA. Пристрій може містити засіб для розділення блока розподілу передачі на щонайменше два основаних на часі інтервали, причому основані на часі інтервали мають множину частотних підрозбиттів. Додатково, пристрій може містити засіб для призначення порції користувацьких даних на перше частотне підрозбиття першого часового інтервалу, і засіб для зсуву призначення наступної порції користувацьких даних на друге частотне підрозбиття другого наступного часового інтервалу. Ще один аспект стосується системи, яка сприяє стрибкоподібній перебудові частоти при передачі SC-FDMA. Система може містити процесор мультиплексування, який розділяє блок розподілу передачі на щонайменше два основаних на часі інтервали, причому основані на часі інтервали мають множину частотних підрозбиттів. Крім того, система може містити планувальник, який призначає порцію користувацьких даних на перше частотне підрозбиття першого часового інтервалу, і призначає наступну порцію користувацьких даних на зсунуте по частоті друге частотне підрозбиття 93554 10 другого наступного часового інтервалу. Додатковий аспект стосується процесора, який сприяє стрибкоподібній перебудові частоти при передачі SC-FDMA з тим, щоб зберігати обмеження одиночної несучої. Процесор може містити засіб для розділення блока розподілу передачі на щонайменше два основаних на часі інтервали, причому основані на часі інтервали мають множину частотних підрозбиттів. Додатково, процесор може містити засіб для призначення порції користувацьких даних на перше частотне підрозбиття першого часового інтервалу, і засіб для зсуву призначення наступної порції користувацьких даних на друге частотне підрозбиття другого наступного часового інтервалу. Ще один інший аспект стосується комп'ютерного програмного продукту, який сприяє стрибкоподібній перебудові частоти при передачі SCFDMA з тим, щоб зберігати обмеження одиночної несучої. Комп'ютерний програмний продукт може містити машинні програми, виконувані щонайменше одним комп'ютером для розділення блока розподілу передачі на щонайменше два основаних на часі інтервали, причому основані на часі інтервали мають множину частотних підрозбиттів, призначення порції користувацьких даних на перше частотне підрозбиття першого часового інтервалу, і зсуву призначення наступної порції користувацьких даних на друге частотне підрозбиття другого наступного часового інтервалу. Ще один аспект стосується способу для передачі даних по каналу висхідної лінії зв'язку SCFDMA з використанням стрибкоподібної перебудови частоти. Спосіб може включати прийом інформації, яка стосується зсунутого по частоті розподілу користувацьких даних по множині часових інтервалів блока розподілу передачі, для використання при передачі висхідної лінії зв'язку SCFDMA, і організацію користувацьких даних в пакети даних передачі відповідно до прийнятої інформації. Ще один інший аспект стосується пристрою для передачі даних по каналу висхідної лінії зв'язку SC-FDMA з використанням стрибкоподібної перебудови частоти. Пристрій може містити засіб для прийому інформації, яка стосується зсунутого по частоті розподілу користувацьких даних по множині часових інтервалів блока розподілу передачі, для використання при передачі висхідної лінії зв'язку SC-FDMA, і засіб для організації користувацьких даних в пакети даних передачі відповідно до прийнятої інформації. Ще один інший аспект стосується системи для передачі даних по каналу висхідної лінії зв'язку SC-FDMA з використанням стрибкоподібної перебудови частоти. Така система може містити антену, яка приймає інформацію, що стосується зсунутого по частоті розподілу користувацьких даних по множині часових інтервалів блока розподілу передачі, для використання при передачі висхідної лінії зв'язку SC-FDMA. Крім того, система може містити планувальник, який організовує користувацькі дані в пакети даних передачі відповідно до прийнятої інформації. 11 Ще один аспект стосується процесора, який забезпечує передачу даних по каналу висхідної лінії зв'язку SC-FDMA з використанням стрибкоподібної перебудови частоти. Процесор може містити засіб для прийому інформації, яка стосується зсунутого по частоті розподілу користувацьких даних по множині часових інтервалів блока розподілу передачі, для використання при передачі висхідної лінії зв'язку SC-FDMA. Більше того, процесор може містити засіб для організації користувацьких дані в пакети даних передачі відповідно до прийнятої інформації. Додатковий аспект стосується комп'ютерного програмного продукту, який сприяє забезпеченню передачі даних по каналу висхідної лінії зв'язку SC-FDMA з використанням стрибкоподібної перебудови частоти. Комп'ютерний програмний продукт може містити машинні програми, виконувані щонайменше одним комп'ютером для прийому інформації, яка стосується зсунутого по частоті розподілу користувацьких даних по множині часових інтервалів блока розподілу передачі, для використання при передачі висхідної лінії зв'язку SCFDMA. Додатково, комп'ютерний програмний продукт може містити машинні програми, виконувані щонайменше одним комп'ютером для організації користувацьких дані в пакети даних передачі відповідно до прийнятої інформації. Для досягнення вищевикладених і зв'язаних цілей, один або більше варіантів здійснення включають ознаки, повністю описані надалі і детально вказані у формулі винаходу. Подальший опис і прикладені креслення детально викладають певні ілюстративні аспекти одного або більше варіантів здійснення. Ці аспекти, однак, вказують тільки на деякі з різних способів, в яких можуть бути здійснені принципи різних варіантів здійснення, і описані варіанти здійснення розуміються як такі, що включають в себе всі такі аспекти і їх еквіваленти. КОРОТКИЙ ОПИС КРЕСЛЕНЬ Фіг. 1 ілюструє систему безпровідного зв'язку відповідно до різних аспектів, викладених в матеріалах даної заявки. Фіг. 2 зображує зразковий пристрій зв'язку для використання з середовищем безпровідного зв'язку. Фіг. 3 ілюструє зразковий узагальнений спосіб для сприяння стрибкоподібній перебудові частоти при передачі з множинним доступом з частотним розділенням каналів на єдиній несучій (SC-FDMA). Фіг. 4 зображує зразковий узагальнений спосіб для забезпечення стрибкоподібної перебудови частоти з циклічним зсувом для передачі SCFDMA. Фіг. 5 зображує зразковий узагальнений спосіб для забезпечення стрибкоподібної перебудови частоти з дзеркальною перестановкою для передачі SC-FDMA. Фіг. 6 зображує зразковий узагальнений спосіб для вибору між механізмами стрибкоподібної перебудови частоти SC-FDMA на основі розподілу користувацьких даних відповідно до одного або більше аспектів. 93554 12 Фіг. 7 ілюструє зразковий узагальнений спосіб для мультиплексування передачі зі стрибкоподібною перебудовою частоти і без стрибкоподібної перебудови частоти в середовищі SC-FDMA. Фіг. 8 зображує зразкове перетворення сигналу SC-FDMA, яке забезпечує низьке відношення пікової потужності до середньої потужності. Фіг. 9 ілюструє зразковий блок розподілу передачі, який застосовує стрибкоподібну перебудову частоти з циклічним зсувом, відповідно до одного або більше аспектів. Фіг. 10 ілюструє зразковий блок розподілу передачі, який застосовує стрибкоподібну перебудову частоти з дзеркальною перестановкою, відповідно до додаткових аспектів. Фіг. 11 зображує зразковий блок розподілу передачі, який використовує мультиплексовані зі стрибкоподібною перебудовою частоти і без стрибкоподібної перебудови частоти користувацькі дані, відповідно до додаткових аспектів. Фіг. 12 ілюструє зразковий термінал доступу, який може використовувати стрибкоподібну перебудову частоти при передачі SC-FDMA висхідної лінії зв'язку згідно з одним або більше аспектами. Фіг. 13 зображує зразкову базову станцію, яка може застосовуватися в зв'язку з середовищем безпровідного передачі даних по мережі, як описано в матеріалах даної заявки. Фіг. 14 ілюструє зразкову систему, яка сприяє передачі зі стрибкоподібною перебудовою частоти в середовищі SC-FDMA, відповідно до аспектів, розкритих в матеріалах даної заявки. Фіг. 15 зображує систему, яка сприяє стрибкоподібній перебудові частоти для передачі SCFDMA висхідної лінії зв'язку одним або більше користувацькими терміналами. Фіг. 16 зображує систему, яка використовує стрибкоподібну перебудову частоти для передачі SC-FDMA висхідної лінії зв'язку на одну або більше базових станцій мережі. ДОКЛАДНИЙ ОПИС Різні аспекти далі описані з посиланням на креслення, на яких однакові посилальні позиції використовуються для позначення ідентичних елементів. У подальшому описі, для цілей пояснення, численні специфічні деталі викладені для того, щоб забезпечити вичерпне розуміння одного або більше аспектів. Однак, може бути очевидно, що такі аспекти можуть бути здійснені на практиці без цих специфічних деталей. У інших випадках, широко відомі конструкції і пристрої показані у вигляді структурної схеми для того, щоб полегшити опис одного або більше аспектів. На доповнення, нижче описані різні аспекти розкриття. Повинно бути очевидно, що рішення, описані в матеріалах даної заявки, можуть бути втілені в широкому різноманітті форм, і що будьяка специфічна конструкція і/або функція, розкрита в матеріалах даної заявки, є тільки репрезентативною. На основі рішень, наведених в матеріалах даної заявки, фахівець в даній галузі техніки повинен брати до уваги, що аспект, розкритий в матеріалах даної заявки, може бути реалізований незалежно від будь-яких інших аспектів, і що два або більше таких аспектів можуть комбінуватися різ 13 ними способами. Наприклад, пристрій може бути реалізований і/або спосіб може бути здійснений на практиці з використанням будь-якої кількості аспектів, викладених в матеріалах даної заявки. На доповнення, пристрій може бути реалізований і/або спосіб може бути здійснений на практиці з використанням інших конструкції і/або функціональних можливостей на доповнення до, або інших, ніж один або більше аспектів, викладених в матеріалах даної заявки. Як приклад, багато які з способів, компонентів, систем і пристроїв, описаних в матеріалах даної заявки, описані в контексті середовища безпровідного зв'язку, що самоорганізовується (ad-hoc) або розгортається непланованим/псевдопланованим чином, що передбачає синхронну передачу і повторну передачу даних SFN (системного номера кадру). Фахівець в даній галузі техніки повинен брати до уваги, що подібні технології могли б застосовуватися до інших середовищ зв'язку. Як використовувані в цій заявці, терміни «компонент», «система» і тому подібні, передбачаються такими, що стосуються комп'ютерного об'єкта, будь-якого з апаратних засобів, програмного забезпечення при виконанні, апаратно реалізованого програмного забезпечення, міжплатформеного програмного забезпечення, мікропрограми і/або будь-якої їх комбінації. Наприклад, компонент може бути, але не як обмеження, процесом, працюючим на процесорі, процесором, об'єктом, виконуваним файлом, потоком керування, програмою і/або комп'ютером. Один або більше компонентів можзпгь знаходитися в межах процесу і/або потоку керування, і компонент може бути локалізований на одному комп'ютері і/або розподілений між двома або більше комп'ютерами. Крім того, ці компоненти можуть приводитися у виконання з різних машиночитаних носіїв, які містять різні структури даних, збережувані на них. Компоненти можуть підтримувати зв'язок за допомогою локальних і/або віддалених процесів, такий як відповідно до сигналу, що містить один або більше пакетів даних (наприклад, даних з одного компонента, взаємодіючого з іншим компонентом в локальній системі, розподіленій системі, і/або через мережу, таку як мережа Інтернет, з іншими системами за допомогою сигналу). Додатково, компоненти системи, описані в матеріалах даної заявки, можуть бути перекомпоновані і/або доповнені додатковими компонентами для того, щоб сприяти досягненню різних аспектів, цілей, переваг і т. д., описаних відносно них, і не обмежені точними конфігураціями, викладеними на даній фігурі, як буде братися до уваги фахівцем в даній галузі техніки. Більше того, різні аспекти описані в матеріалах даної заявки в зв'язку з абонентською станцією. Абонентська станція також може називатися системою, абонентським вузлом, мобільною станцією, мобільним телефоном, віддаленою станцією, віддаленим терміналом, терміналом доступу, користувацьким терміналом, агентом користувача, користувацьким пристроєм або користувацьким обладнанням. Абонентською станцією може бути стільниковий телефон, безпровідного телефон, телефон протоколу ініціації сеансу (SIP), станція 93554 14 безпровідного абонентського шлейфа (WLL), персональний цифровий секретар (PDA), кишеньковий пристрій, що має можливість безпровідного з'єднання, або інший пристрій обробки, приєднаний до безпровідного модема або подібного механізму, сприяючого безпровідному зв'язку з пристроєм обробки. Більше того, різні аспекти або ознаки, описані в матеріалах даної заявки, можуть бути реалізовані як спосіб, пристрій або виробу з використанням стандартних технологій програмування і/або проектування. Термін «виріб», як використовуваний в матеріалах даної заявки, розуміється таким, що охоплює комп'ютерну програму, доступну з будь-якого машиночитаного пристрою, несучої або носіїв. Наприклад, машиночитані носії можуть включати в себе, але не як обмеження, магнітні запам'ятовуючі пристрої (наприклад, жорсткий диск, гнучкий магнітний диск, магнітні смуги, ...), оптичні диски (наприклад, компакт-диск (CD), цифровий багатофункціональний диск (DVD), ...), інтелектуальні карти і пристрої флеш-пам'яті (наприклад, картку, карту пам'яті, кнопковий орган керування, ...). Додатково, різні запам'ятовуючі носії, описані в матеріалах даної заявки, можуть представляти один або більше пристроїв і/або інших машиночитаних носіїв для зберігання інформації. Термін «машиночитаний носій» може включати в себе, без обмеження, безпровідні канали і різні інші носії, здатні до збереження, утримування і/або перенесення команд(и) і/або даних. Більше того, слово «зразковий» використовується в матеріалах даної заявки, щоб позначати «який слугує як приклад, окремий випадок або ілюстрація». Будь-який аспект або конструкція, описані в матеріалах даної заявки як «зразкові», не обов'язково повинні тлумачитися як переважні або переважні над іншими аспектами або конструкціями. Швидше, використання слова зразковий призначено для представлення концепцій конкретним чином. Як використовуваний в цій заявці, термін «або» розуміється таким, що означає швидше «або», яке включає, ніж «або», яке виключає. Тобто, якщо не вказаний інший спосіб дій, або не ясно з контексту, «X використовує А або В» розуміється так, що означає будь-яку з природно включених перестановок. Тобто, якщо X використовує А, X використовує в або X використовує обидва, А і В, то «X використовує А або В» задоволено при будь-якому з вищевикладених випадків. На доповнення, форми однини, як використовувані в цій заявці і прикладеній формулі винаходу, як правило, повинні інтерпретуватися так, що означають «один або більше», якщо не вказане інше, або не ясно з контексту, що потрібно орієнтуватися на форму однини. Як використовувані в матеріалах даної заявки, терміни «логічно виводити» або «логічний висновок» загалом стосуються процесу міркування або логічного висновку стану системи, середовища і/або користувача з набору результатів спостережень, які фіксуються за допомогою подій і/або даних. Логічний висновок може використовуватися для ідентифікації специфічного контексту або дії, або, наприклад, може формувати розподіл імовірностей по станах. Логічний висновок може бути 15 імовірнісним, тобто обчисленням розподілу імовірностей по цікавлячих станах на основі аналізу даних і подій. Логічний висновок також може стосуватися методів, використовуваних для побудови високорівневих подій з набору подій і/або даних. Такий логічний висновок дає в результаті структуру нових подій або дій з набору спостережуваних подій і/або збережених даних про події, в будьякому випадку, є чи ні події взаємозв'язаними в безпосередній часовій близькості, і чи є події і дані такими, що походять з одного або декількох джерел подій і даних. Фіг. 1 ілюструє систему 100 безпровідного зв'язку з численними базовими станціями 130 і численними терміналами 120, такими як можуть використовуватися в зв'язку з одним або більше аспектами. Базова станція, як правило, є стаціонарною станцією, яка підтримує зв'язок з терміналами, і також може називатися точкою доступу. Вузлом Б або деякою іншою термінологією. Кожна базова станція 110 забезпечує покриття зв'язку для конкретної географічної зони, проілюстрованої як три географічні зони, помічені 102а, 102b і 102с. Термін «стільник» може стосуватися базової станції і/або її зони покриття залежно від контексту, в якому використовується термін. Щоб поліпшити місткість системи, зона покриття базової станції може розділятися на численні менші зони (наприклад, три менших зони, відповідно стільнику 102а на Фіг. 1) 104а, 104b і 104с. Кожна менша зона може обслуговуватися відповідною приймальнопередавальною підсистемою базової станції (BTS). Термін «сектор» може стосуватися BTS і/або її зоні покриття залежно від контексту, в якому використовується термін. Що стосується секторизованого стільника, BTS для всіх секторів такого стільника типово є близькорозташованими в межах базової станції для стільника. Технології передачі, описані в матеріалах даної заявки, можуть використовуватися для системи з розбитими на сектори стільниками, а також системи з несекторизованими стільниками. Для простоти, в подальшому описі, термін «базова станція», загалом, використовується для стаціонарної станції, яка обслуговує сектор, а також стаціонарної станції, яка обслуговує стільник. Термінали 120 типово розосереджені по всій системі, і кожний термінал може бути стаціонарним або мобільним. Термінал також може називатися мобільною станцією, користувацьким обладнанням, користувацьким пристроєм або деякою іншою термінологією. Термінал може бути безпровідним пристроєм, стільниковим телефоном, персональним цифровим секретарем (PDA), картою безпровідного модема і так далі. Кожний термінал 120 може підтримувати зв'язок з однією або множиною базових станцій, або не мати зв'язку ні з однією з них, по низхідній лінії зв'язку і висхідній лінії зв'язку в будь-який заданий момент. Низхідна лінія зв'язку (або пряма лінія зв'язку) належить до лінії зв'язку від базових станцій до терміналів, а висхідна лінія зв'язку (або зворотна лінія зв'язку) належить до лінії зв'язку від терміналів до базових станцій. Для централізованої архітектури, системний контролер 130 зв'язаний з базовими станціями 110 93554 16 і забезпечує координування і керування для базових станцій 110. Для розподіленої архітектури, базові станції 110 можуть підтримувати зв'язок одна з іншою, за потреби. Передача даних по прямій лінії зв'язку відбувається з однієї точки доступу на один термінал доступу при або близькій до максимальної швидкості передачі даних, яка може підтримуватися прямою лінією зв'язку і/або системою зв'язку. Додаткові канали прямої лінії зв'язку (наприклад, канал керування) можуть передаватися з численних точок доступу на один термінал доступу. Передача даних по зворотній лінії зв'язку може відбуватися з одного термінала доступу на одну або більше точок доступу. Фіг. 2 - ілюстрація самоорганізовного (ad-hoc) або непланованого/псевдопланованого безпровідного комунікаційного середовища 200 відповідно до різних аспектів. Система 200 може містити одну або більше базових станцій 202 в одному або більше секторів, які приймають, передають, повторюють і т. п. сигнали безпровідного зв'язку одна до одної і/або до одного або більше мобільних пристроїв 204. Як проілюстровано, кожна базова станція 202 може забезпечувати покриття зв'язку для конкретної географічної зони, проілюстрованої як чотири географічні зони 206а, 206Ь, 206с і 206d. Кожна базова станція 202 може містити ланцюг передавача і ланцюг приймача, кожний з яких, в свою чергу, може містити множину компонентів, зв'язаних з передачею і прийомом сигналів (наприклад, процесорів, модуляторів, мультиплексорів, демодуляторів, демультиплексорів, антен і так далі), як буде братися до уваги фахівцем в даній галузі техніки. Мобільними пристроями 204, наприклад, можуть бути стільникові телефони, смартфони, дорожні комп'ютери, кишенькові пристрої зв'язку, кишенькові обчислювальні пристрої, супутникові радіоприймачі, системи глобального визначення місцеположення, PDA і/або будь-який пристрій, придатний для зв'язку через безпровідну мережу 200. Система 200 може застосовуватися в зв'язку з різними аспектами, описаними в матеріалах даної заявки, для сприяння забезпеченню зворотного зв'язку в середовище безпровідного зв'язку, як викладено відносно подальших креслень. З посиланням на Фіг. 3-7, зображені узагальнені способи, які стосуються забезпечення стрибкоподібної перебудови частоти в середовищі множинного доступу з частотним розділенням каналів на одиночній несучій (SC-FDMA). Незважаючи на те, що типова стрибкоподібна перебудова частоти була продемонстрована в стандартних середовищах FDMA, а також в середовищах ортогонального FDMA (OFDMA), середовище з одиночною несучою являє собою конкретні проблеми для стрибкоподібної перебудови частоти. По-перше, призначення даних і тонів для періоду передачі не можуть перегруповуватися довільним чином. Дія таким чином типово порушує обмеження одиночної несучої. Наприклад, повинні зберігатися безперервні призначення сигналу локального SCFDMA. Як результат, розкриття предмета винаходу пропонує стратегії обмеженої стрибкоподібної перебудови, які зберігають обмеження одиноч 17 ної несучої. Як використовувані в матеріалах даної заявки, три стратегії запропоновані і названі стрибкоподібною перебудовою частоти з циклічним зсувом, стрибкоподібною перебудовою частоти з дзеркальною перестановкою і стратегією мультиплексування, яка об'єднує стрибкоподібну перебудову частоти з частотновибірним плануванням. Однак, повинно братися до уваги, що додаткові стратегії зсуву частоти, не сформульовані конкретно в матеріалах даної заявки, але включені в об'єм заявленої суті винаходу, і зв'язані креслення також включені в опис предмета винаходу. Незважаючи на те, що, з метою спрощення пояснення, узагальнені способи показані і описані як послідовність дій, повинно розумітися і братися до уваги, що узагальнені способи не обмежені порядком дій, оскільки деякі дії можуть, відповідно до одного або більше аспектів, відбуватися в різних черговостях і/або одночасно з іншими діями з тих, які показані і описані в матеріалах даної заявки. Наприклад, фахівці в даній галузі техніки будуть розуміти і брати до уваги, що узагальнений спосіб, як альтернатива, міг би бути представлений як послідовність взаємозв'язаних станів або подій, таких як на діаграмі станів. Більше того, не всі проілюстровані дії можуть вимагатися для реалізації узагальненого способу відповідно до одного або більше аспектів. Фіг. 3 ілюструє зразковий узагальнений спосіб 300 для сприяння стрибкоподібній перебудові частоти в середовищі SC-FDMA. Спосіб 300 може сприяти стратегії керованої перебудови частоти, що узгоджується з призначенням локалізованого SC-FDMA (LFDMA), з тим, щоб давати переваги зниження перешкод і рознесення ширини смуги стрибкоподібної перебудови частоти з низькою якістю відношення пікової потужності до середньої потужності (PAPR) передачі SC-FDMA. Як більш точний приклад, спосіб 300 може розділяти блок ресурсів розподілу передачі на численні основані на часі і частоті підфрагменти. Крім того, користувацькі дані, розподілені по основаних на часі підфрагментах, можуть бути розподілені по різних частотних підфрагментах. Більше того, для того щоб зберегти безперервні призначення тонів, необхідні для сприяння передачі з низьким PAPR, спосіб 300 може зсувати по частоті сегменти користувацьких даних лінійно по часових підфрагментах, по модулю загальної ширини смуги системи (наприклад, див. Фіг. 9, наведену нижче, для деталізованого зображення лінійного циклічного зсуву). Як альтернатива, або на доповнення, спосіб 300 може дзеркально переставляти сегменти користувацьких даних (наприклад, див. Фіг. 10, наведену нижче, для деталізованого зображення дзеркальної перестановки) через центральну лінію загальної смуги пропускання системи. Згідно зі способом 300, на етапі 302, блок передачі періоду розподілу (блок ТХМІТ) може розділятися на множину основаних на часі інтервалів і множину основаних на частоті підрозбиттів. Наприклад, блок ТХМІТ може розділятися на щонайменше два основаних на часі інтервали, де кожний інтервал включає в себе частину множини частотних підрозбиттів. Блок ТХМІТ може мати сумарний 93554 18 інтервал часу передачі (ТТІ), наприклад, в 1 мс. На доповнення, кожне з частотних підрозбиттів може спільно використовувати частину загальної ширини смуги частот блока ТХМІТ, наприклад, таку як 9 МГц. Повинно бути взято до уваги, що будь-який придатний ТТІ або загальна ширина смуги частот можуть бути асоційовані з блоком ТХМІТ відповідно до розкриття предмета винаходу і обмежень передачі на одиночній несучій. На етапі 304 порція користувацьких даних може призначатися на перше частотне підрозбиття першого часового інтервалу. Користувацькі дані можуть стосуватися будь-якої послуги мережі зв'язку (наприклад, мовних послуг, текстових послуг, таких як обмін текстовими повідомленнями, миттєвий обмін повідомленнями і тому подібні, інформаційних послуг, таких як потокове відео, потокове аудіо, перегляд веб-сторінок, пересилання даних з видаленою мережею передачі даних, включаючи мережу Інтернет, і так далі), яка може передаватися через мережі, що належать до SCFDMA. Як більш точний необмежувальний приклад, перша порція даних, які стосуються послуги потокового відео, може бути призначена на підрозбиття 900 кілогерц (кГц) ширини смуги частот, асоційованої з блоком ТХМІТ. Більш точно, підрозбиття 900 кГц може бути будь-яким придатним нідрозбиттям, таким як перше, друге, третє, ..., дев'яте або десяте підрозбиття смуги пропускання 9 МГц блока ТХМІТ. Повинно братися до уваги, що фахівець в даній галузі техніки розпізнав би інші придатні комбінації частотних підрозбиттів, загальної смуги пропускання і розподілу даних як такі, що знаходяться в межах об'єму заявленого предмета винаходу і зв'язаного розкриття. Такі комбінації включені в матеріали даної заявки. На етапі 306 призначення наступної порції користувацьких даних зсувається на друге частотне підрозбиття другого наступного часового інтервалу. Продовжуючи попередній приклад, наступна порція користувацьких даних може бути додатковою інформацією потокового відео, асоційованою з додатком потокового відео. Більше того, наступна порція користувацьких даних може бути призначена на інше частотне підрозбиття в 900 кГц другого часового інтервалу, щоб сприяти стрибкоподібній перебудові частоти між першим і другим часовими інтервалами. Як результат, переваги низьких перешкод передачі зі стрибкоподібною перебудовою частоти можуть бути привнесені в середовище SCFDMA способом 300. Більш точно, між першим частотним підрозбиттям і другим частотним нідрозбиттям може підтримуватися співвідношення, яке зберігає безперервність призначень тонів при передачі (наприклад, див. Фіг. 8 для докладного зображення безперервних призначень тонів при передачі SC-FDMA). Як результат, також можуть підтримуватися вигідні якості низького PAPR передачі LFDMA, які можуть знижувати вихідну потужність кінцевих пристроїв під час передачі по висхідній лінії зв'язку. Як результат, спосіб 300 може надавати новітній підхід до привнесення стрибкоподібної перебудови частоти в середовище SC-FDMA, тим самим об'єднуючи переваги обох архітектур передачі. 19 Фіг. 4 зображує зразковий узагальнений спосіб 400 для забезпечення стрибкоподібної перебудови частоти з циклічним зсувом для передачі SCFDMA. Згідно з конкретними аспектами, спосіб 400 може забезпечувати стрибкоподібну перебудову частоти обмеженим чином, який зберігає безперервне призначення тонів планованого періоду розподілу LFDMA. Як результат, спосіб 400 сприяє об'єднанню переваг архітектури стрибкоподібної перебудови частоти і зв'язку SC-FDMA. Згідно зі способом 400, на етапі 402 блок передачі розподілу висхідної лінії зв'язку (блок ТХМІТ) може розділятися на множину основаних на часі інтервалів і множину основаних на частоті підрозбитгів. Наприклад, кожний інтервал блока ТХМІТ може бути виділеною частиною сумарного ТТІ блока ТХМІТ (наприклад, 1 мс), а кожне частотне підрозбиття може бути виділеною частиною смуги пропускання частот блока ТХМІТ (наприклад, 9 МГц). Додатково, частотні підрозбиття можуть охоплювати повний ТТІ, з умови, щоб кожний часовий інтервал був виділеною частиною кожного частотного підрозбиття. На етапі 404, перше частотне підрозбиття в першому часовому інтервалі може бути відділене по частоті від другого частотного підрозбиття у другому часовому інтервалі на по суті половину ширини смуги частот блока ТХМІТ. Наприклад, якщо ширина смуги частот становить 9 мГц, то по суті ЇЇ половина складає по суті 4,5 МГц. Отже, перше і друге підрозбиття можуть бути зсунуті (наприклад, лінійно, по модулю загальної ширини смуги частот), по суті на 4,5 МГц, по частоті. Більше того, кожне зі створених підрозбиттів, з посилальною позицією 402, також може лінійно зсуватися по суті на половину ширини смуги частот блока ТХМІТ, по модулю загальної ширини смуги частот (наприклад, див. Фіг. 9 для докладного зображення лінійного зсуву частоти по суті на половину ширини смуги частот). Як приклад для ілюстрації вищевикладеного, блок ТХМІТ відповідно до узагальненого способу 400 може мати загальну ширину смуги 10 МГц. Блок ТХМІТ може розділятися на 4 частотних підрозбиття, кожне має по суті 2,5 МГц ширину смуги, так що смуги 4 частотних підрозбитгів складаються точно в 10 МГц. Додатково, згідно з посилальною позицією 404, перший частотне підрозбиття, що має ширину смуги 2,5 МГц, який, наприклад, відповідає ділянці від 0 до 2,5 МГц загальної ширини смуги, може відділятися по частоті від відповідного підрозбиття другого часового інгервалу на по суті половину загальної ширини смуги (наприклад, 5,0 МГц). Як результат, таке відповідне підрозбиття може мати ширину смуги по суті 2,5 МГц, відповідну ділянці від 5,0 МГц до 7,5МГц загальної ширини смуги. До того ж, згідно з посилальною позицією 404 лінійний зсув в ширині смуги може 'охоплювати' від верхнього кінця спектра загальної ширини смуги до нижнього кінця спектра загальної ширини смуги, і зворотно. Наприклад, якщо перше підрозбиття першого часового інтервалу відповідає ділянці від 7,5 МГц до 10,0 МГц загальної ширини смуги, лінійно зсунуте відповідне підрозбиття (наприклад, 93554 20 друге підрозбиття) у другому часовому інтервалі може включати в себе ділянку від 2,5 МГц до 5,0 МГц загальної ширини смуги. Як додатковий приклад, перше підрозбиття, що містить ділянку від 5,0 МГц до 7,5 МГц загальної ширини смуги, може відповідати другому підрозбиттю, що має ділянку від 0 до 2,5 МГц загальної ширини смуги. Як результат, лінійний зсув по частоті може 'охоплювати' від верхньої границі спектра (наприклад, 10,0 МГц) до нижньої границі спектра (наприклад, 0 МГц), і зворотно. Як результат, безперервні призначення тонів можуть зберігатися згідно з аспектами способу 400 і згідно з загалом розкритим предметом винаходу. На етапі 406 користувацькі дані можуть призначатися на перше частотне підрозбиття першого часового інтервалу. На етапі 408 додаткова порція користувацьких даних може призначатися на друге частотне підрозбиття другого часового інтервалу. Наприклад, користувацькі дані можуть бути асоційовані з потоком трафіку перегляду веб-сторінок. Перша порція потоку трафіку перегляду вебсторінок може призначатися на перший часовий інтервал (наприклад, основана на часі ділянка блока ТХМІТ), а друга порція потоку трафіку перегляду вебсторінок може призначатися на другий часовий інтервал. Крім того, потік трафіку перегляду веб-сторінок в першому часовому інтервалі може бути в першому частотному підрозбитті, призначеному на ділянку від 0 МГц до 2,5 МГц загальної ширини смуги, як обговорено вище. Потім, призначенням другої порції потоку трафіку перегляду веб-сторінок на лінійний зсув (по модулю загальної ширини смуги частот) другого частотного підрозбиття, призначеного на від 5,0 МГц до 7,5 МГц загальної ширини смуги, може бути встановлена стрибкоподібна перебудова частоти з високою мірою частотної дисперсії передачі. Як результат, взаємні перешкоди у відповідному сигналі SCFDMA можуть значно знижуватися, а ефективність передачі підвищуватися, внаслідок частотної дисперсії. Додатково, графік призначення, передбачений згідно з посилальними позиціями 406 і 408, може широкомовно передаватися на кінцеві пристрої в межах стільника. Як результат, передачі відповідно до такого призначення можуть зберігати безперервні призначення тонів, даючи можливість низького PAPR, асоційованого з передачею SC-FDMA. Отже, спосіб 400 надає один конкретний аспект, який стосується забезпечення стрибкоподібної перебудови частоти для середовищ з одиночною несучою. Повинно братися до уваги, що, як описано, ретельне розділення підрозбиттів може бути корисним для збереження обмежень одиночної несучої. Якщо, наприклад, блок користувацьких даних перекриває центральну лінію загальної ширини смуги частот (наприклад, центральну лінію 5,0 МГц загальної ширини смуги 10,0 МГц або лінію 4,5 МГц загальної ширини смуги 9 МГц і так далі), технологія частотного 'покриття', що лінійно зсувається, обговорена вище, може примушувати користувацькі дані з'являтися одночасно на верхній границі частотного спектра і нижній границі частотного спектра, розриваючи безперервні призна 21 чення тонів, необхідні для передачі на одиночній несучій. Як результат, уникаючи блоків даних, які перекривають таку центральну лінію, можна сприяти підтриманню належної передачі SC-FDMA в зв'язку з циклічним зсувом частоти за способом 400. Крім того, додаткові варіанти здійснення, обговорені нижче, пропонують альтернативні механізми, які пом'якшують проблеми, зумовлені блоками даних, які перекривають центральну лінію частотного спектра. Фіг. 5 ілюструє зразковий узагальнений спосіб для забезпечення стрибкоподібної перебудови частоти з дзеркальною перестановкою для передачі SC-FDMA. Як обговорено нижче, стрибкоподібна перебудова частоти з дзеркальною перестановкою може допомагати зменшувати проблеми, зв'язані з блоками даних, які перекривають центральну лінію частотного спектра. Наприклад, обмеження одиночної несучої можуть вимагати, щоб призначення тонів блоків даних були безперервними. Більш точно, дані, призначені на частотний сегмент періоду розподілу передачі, не повинні перериватися іншими даними в такому сегменті. Як приклад, якщо блок даних призначений на ділянку від 2,5 МГц до 5,0 МГц частотного спектра, тільки дані, зв'язані з таким блоком, повинні включатися в межі такої ділянки від 2,5 МГц до 5,0 МГц, щоб підтримувати нерозривність даних. Якщо, з іншого боку, частотний сегмент перекриває одночасно верхню і нижню границю частотного спектра, дані, призначені на такий частотний сегмент, не будуть безперервними по частоті (наприклад, друге частотне підрозбиття, що містить ділянку від О до 1,2 МГц і ділянку від 8,8 МГц до 10,0 МГц частотного спектра, може бути наслідком лінійного зсуву 5,0 МГц і спектрального 'покриття', обговореного вище, застосовуваного до першого частотного підрозбиття, що містить ділянку від 3,8 МГц до 6,2 МГц, яка перекриває центральну лінію спектра загальної смуги пропускання в 10,0 МГц), а саме тому, що на ділянці нижньої границі буде частина даних, що переривається по частоті від частини даних, що залишилася, на ділянці верхньої границі (наприклад, ділянці частотного спектра між 1,2 МГц і 8,8 МГц, виділеній іншим даним, відносно попереднього прикладу від 0 до 1,2 МГц і від 8,8 МГц до 10,0 МГц). Технологія дзеркальної перестановки, описана способом 500, наведеним нижче, може зменшувати або виключати проблеми, зв'язані з даними, які перекривають частоту центральної лінії, що стосується стрибкоподібної перебудови частоти з циклічним зсувом, описаної способом 400 (див. Фіг. 10 для докладного зображення дзеркальної перестановки як використовуваної способом 500). При дзеркальній перестановці, перше і друге частотні підрозбиття (наприклад, відповідні першому і другому часовому інтервалу, відповідно) можуть переставлятися по іншу сторону частоти центральної лінії ширини смуги частот ТХМІТ. Як результат, друге частотне підрозбиття може бути по суті рівновіддаленим вище або нижче центральної лінії, в той час як перше частотне підрозбиття знаходиться, відповідно, по суті нижче або вище центральної лінії. Дзеркальна перестановка має на увазі, 93554 22 що блоки даних, які перекривають центральну лінію, як і раніше безперервні. Тобто, верхня частина такого блока переставляється з нижньою частиною, і навпаки, але блок як і раніше перекриває центральну лінію і його призначення тонів як і раніше безперервні, зберігаючи обмеження одиночної несучої. Згідно з способом 500, на етапі 502 блок ТХМІТ SC-FDMA може розділятися на множину основаних на часі інтервалів і множину основаних на частоті підрозбиттів. На етапі 504 підрозбиття першого часового інтервалу можуть переставлятися з підрозбиттями другого часового інтервалу через центральну лінію частотного спектра ширини смуги. Як конкретний приклад, підрозбиття, що перекриває від 0 МГц до 2,5 МГц спектра в 10,0 МГц, який має центральну лінію по суті на 5,0 МГц, може переставлятися у другому часовому інтервалі, з тим щоб перекривати по суті від 7,5 МГц до 10,0 МГц спектра в 10,0 МГц. Як додатковий приклад, підрозбиття, що перекриває від 4,0 МГц до 6,5 МГц спектра в 10,0 МГц, що перекриває центральну лінію спектра, може переставлятися згідно зі способом 500 у другому часовому інтервалі, з тим щоб перекривати по суті від 3,5 МГц до 6,0 МГц спектра в 10,0 МГц. Останній приклад ілюструє, яким чином блок даних, який перекриває центральну лінію частотного спектра, може піддаватися стрибкоподібній перебудові частоти у другому часовому інтервалі, щоб зберігати безперервні призначення тонів такого частотного спектра. На етапі 506 користувацькі дані можуть призначатися на перше підрозбиття в першому часовому інтервалі. На етапі 508 додаткова порція користувацьких даних може призначатися на друге підрозбиття другого часового інтервалу. На етапі 510 графік призначення, наприклад, може широкомовно передаватися на пристрій (наприклад, кінцевий пристрій, такий як стільниковий телефон, багаторежимний телефон, безпровідний пристрій і так далі), який запитує користувацькі дані. Як описано, спосіб 500 може передбачати стрибкоподібну перебудову частоти в середовищах SC-FDMA деяким чином, який зберігає безперервні призначення тонів. Додатково, механізм дзеркальної перестановки за способом 500 може зменшувати або усувати проблеми, зв'язані з блоками даних, які перекривають центральну лінію частоти спектра, як описано нижче. Повинно братися до уваги, що, в деяких сценаріях, механізм дзеркальної перестановки за способом 500 може бути менш ефективним в порівнянні зі стрибкоподібною перебудовою частоти з циклічним зсувом. Більш точно, в показниках зниження перешкод, типово зв'язаних зі стрибкоподібною перебудовою частоти, дзеркальна перестановка може мати наслідком меншу дисперсність підрозбиттів для блоків даних, близьких до частоти центральної лінії частотного спектра. Однак, механізми мультиплексування, більш детально обговорені нижче, можуть сприяти пом'якшенню деяких з проблем частотної дисперсії. Фіг. 6 зображує зразковий узагальнений спосіб для вибору між механізмами стрибкоподібної перебудови частоти SC-FDMA на основі розподілу 23 користувацьких даних відповідно до одного або більше аспектів. Як зображено, спосіб 600 може аналізувати конкретний розподіл даних по блоку розподілу передачі, щоб визначати механізм стрибкоподібної перебудови частоти SC-FDMA, як розкрито в матеріалах даної заявки, найбільш відповідний передачам з низькими PAPR і перешкодами. Повинно братися до уваги, що інші механізми для вибору між описаними механізмами стрибкоподібної перебудови частоти, які не сформульовані конкретно в матеріалах даної заявки, але входять в об'єм розкриття предмета винаходу, включені в матеріали даної заявки. Згідно зі способом 600, на етапі 602 блок розподілу передачі (блок ТХМІТ) SC-FDMA висхідної лінії зв'язку може бути розділений на часові інтервали і частотні підрозбиття. На етапі 603 блок ТХМІТ може перевірятися для ідентифікації користувацьких даних, розподілених біля центральної лінії частотного спектра блока ТХМІТ. Наприклад, користувацькі дані, що перекривають центральну лінію, можуть визначатися і ідентифікуватися за допомогою перевірки. На етапі 606 виконується визначення відносно того, чи ідентифікувала перевірка дані, які перекривають центральну лінію. Якщо ні, спосіб 600 переходить до етапу 608, де щонайменше частина підмножини даних, розподілених в межах блока ТХМІТ, може бути перерозподілена згідно зі стрибкоподібною перебудовою частоти з циклічним зсувом, як описано в матеріалах даної заявки. Якщо перевірка на етапі 604 визначає, що дані перекривають центральну лінію, спосіб 600 може перейти до етапу 610. На етапі 610 щонайменше підмножина даних може перерозподілятися відповідно до технологій стрибкоподібної перебудови частоти з дзеркальною перестановкою, описаних в матеріалах даної заявки. За етапами 608 і 610 спосіб 600 може переходити на етап 612, де графік призначення даних може широкомовно передаватися на щонайменше один пристрій, який споживає користувацькі дані, наприклад, для передачі зі стрибкоподібною перебудовою частоти у висхідній лінії зв'язку SC-FDMA. Як описано, спосіб 600 може надавати альтернативні механізми стрибкоподібної перебудови частоти в середовищі SC-FDMA, найбільш придатні для збереження обмежень одиночної несучої і забезпечення передачі з високим рознесенням, низькими перешкодами і низьким PAPR. Фіг. 7 ілюструє зразковий узагальнений спосіб для мультиплексування передачі зі стрибкоподібною перебудовою частоти і без стрибкоподібної перебудови частоти в середовищі SC-FDMA. На етапі 702 блок розподілу передачі (блок ТХМІТ) SC-FDMA висхідної лінії зв'язку може розділятися на 'М' частотних піддіапазонів і щонайменше два часові інтервали, як описано в матеріалах даної заявки. На етапі 704 деяка кількість з 'М' піддіапазонів, відповідних набору {0, 2, 4, ...} може виділятися для частотно-вибірного планування (FSS). Більш точно, дані FSS можуть розподілятися по суті по постійних частотних ділянках протягом всієї або щонайменше частини тривалості послуги (наприклад, колективного використання відео, мовного виклику, перегляду веб-сторінок і так далі). На 93554 24 етапі 706 деяка кількість з 'М' піддіапазонів, відповідних набору {М, М-2, М-4, ...} може виділятися для планування зі стрибкоподібною перебудовою частоти (FHS). Додатково, виділення піддіапазонів FSS і FHS може бути обмежене, з умови, щоб сумарна кількість призначених піддіапазонів дорівнювала 'М'. На доповнення до вищевикладеного, стратегії стрибкоподібної перебудови частоти з циклічним зсувом і/або дзеркальною перестановкою, описані раніше, можуть бути включені як частина призначення стрибкоподібної перебудови частоти на етапі 706. Наприклад, що стосується стрибкоподібної перебудови частоти з циклічним зсувом, дані, зв'язані з конкретними користувачами, можуть відображатися в піддіапазони FHS. Такий результат може бути досягнутий розділенням частотного спектра на дві половини з по суті однаковою кількістю піддіапазонів в кожній половині. Піддіапазони кожної половини спектра, крім того, можуть бути пронумеровані з використанням аналогічного набору номерів (наприклад, піддіапазони кожної половини можуть бути пронумеровані 1, 2, 3, 4, ..., відповідно). Більше того, схожі номери піддіапазонів в кожній половині частотного спектра, обидва, можуть призначатися наборам FSS або FHS даних (див. Фіг, 11 для деталізованого зображення розподілу мультиплексованих даних FSS і FHS). На етапі 708 піддіапазони FSS і FHS можуть мультиплексуватися в межах блока ТХМІТ. Як конкретний необмежувальний приклад, частотні піддіапазони, що чергуються, можуть виділятися даним FSS і FHS. Як додатковий необмежувальний приклад, частотні піддіапазони на нижньому кінці частотного спектра можуть виділятися даним FSS, нарівні з тим, що частотні піддіапазони на верхньому кінці частотного спектра можуть виділятися даним FHS, або навпаки. Зрозуміло, що фахівець в даній галузі техніки може запропонувати інші стратегії виділення, не сформульовані конкретно у вищевикладених прикладах, включені в об'єм розкриття предмета винаходу, і такі стратегії включені в матеріали даної заявки. На етапі 710 графік призначення даних FSS і FHS може широкомовно передаватися для сприяння передачі даних висхідної лінії зв'язку згідно зі стратегією мультиплексованої стрибкоподібної перебудови частоти, описаною в матеріалах даної заявки. Як результат, спосіб 700 може сприяти наданню порцій даних зі стрибкоподібною перебудовою частоти і без стрибкоподібної перебудови частоти в блоці ТХМІТ, наприклад, щоб сприяти вимогам зв'язку різних кінцевих пристроїв. Фіг. 8 зображує зразкове перетворення сигналу SC-FDMA, яке може забезпечувати низьке відношення пікової потужності до середньої потужності. Послідовно-паралельний перетворювач 802 може приймати вхідний потік даних, наприклад, який містить послідовно мультиплексовані символи модуляції часової області. Послідовнопаралельний перетворювач 802 може розділяти вхідний потік даних на вихідний потік, що містить паралельні символи модуляції часової області. Такий вихідний потік може видаватися в пристрій 804 Q-точкового дискретного перетворення Фур'є 25 (Q-точкового ДПФ). Потік даних потім може перетворюватися Q-точковим ДПФ 804, щоб відображати окремі порції даних часової області в дані частотної області. Порції даних потім можуть видаватися в компонент 806 формування спектра, який може додатково формувати спектр частотної області, щоб мінімізувати об'єм втрат спектра. Компонент 806 формування спектра потім може відправляти результуючий потік даних частотної області в компонент 808 відображення тонів, який настроює піднесучі в межах потоку даних на конкретну частину частотного спектра, наприклад, розміщуючи безперервні порції потоку даних, як вимагається обмеженнями одиночної несучої. Компонент 808 відображення тонів потім може видавати відображений потік даних в N-точкове зворотне швидке перетворення Фур'є (N-точкове зворотне ШПФ), 810. N-точкове зворотне ШПФ може перетворювати потік даних частотної області зворотно у часову область. Фіг. 9 ілюструє зразковий блок розподілу передачі (блок ТХМІТ), що застосовує стрибкоподібну перебудову частоти з циклічним зсувом, відповідно до одного або більше аспектів, описаних в матеріалах даної заявки. Більш точно, блок ТХМІТ може мати щонайменше два основаних на часі інтервали 902 і 904, розділені конкретною часовою лінією 906. Кожний інтервал 902, 904 може бути додатково розділений на множину часових блоків і множину частотних підрозбиттів 908, 910, 912, 914. Тому, кожна прямокутна частина даних, зображена в межах блока ТХМІТ за Фіг. 9, містить конкретний часовий блок і конкретне частотне підрозбиття 908, 910, 912, 914. Різні часові блоки зразкового блока ТХМІТ, як зображено, можуть доставляти різні типи інформації. Наприклад, кожний інтервал 902, 904 може містити 7 часових блоків. Більше того, часові блоки можуть бути зв'язані з даними послуги зв'язку, або з керуючою інформацією. Як результат, кожний блок містить або 'Дані', або 'Р', що вказують блок даних або блок керуючої інформації. Додатково, керуюча інформація може бути зв'язана з конкретною послугою або кінцевим пристроєм (не показаний) (наприклад, відповідними Даним 1, Даним 2, Даним 3 або Даним 4, або Р1, Р2, Р3 або Р4, наприклад, де цілі числа вказують 1шу, 2гу, 3тю або 4ту послугу або термінал, відповідно). Більше того, дані і керуюча інформація, зв'язані з конкретними послугою/терміналом, можуть призначатися на визначені частотні підрозбиття 908, 910, 912, 914. Як більш конкретний приклад, дані і керуюча інформація, зв'язані з першою послугою (наприклад, Дані 1 і Р1), можуть бути призначені на перше частотне підрозбиття 908 в першому основаному на часі інтервалі 902, як зображено. Додатково, дані і керуюча інформація, зв'язані з другою послугою (наприклад. Дані 2 і Р2), можуть бути призначені на друге частотне підрозбиття 910 в першому основаному на часі інтервалі 902, і так далі. Для виконання стрибкоподібної перебудови частоти з циклічним зсувом, дані можуть призначатися на інші частотні підрозбиття 908, 910, 912, 914 у другому часовому інтервалі 904 в порівнянні 93554 26 з першим часовим інтервалом 902. Як конкретний приклад, зсув частоти між набором даних (наприклад. Даними 1), що передається в першому часовому інтервалі, і відповідним набором даних (наприклад. Даними 1), що передається у другому часовому інтервалі, може мати лінійну амплітуду зсуву або по суті половину загальної ширини смуги спектра, зв'язаної з блоком ТХМІТ. Фіг. 9 наводить приклад такого зсуву. Більш точно, дані, зв'язані з третім підрозбиттям 912 в першому часовому інтервалі 902 (наприклад, Дані 1), зсунуті вгору по частоті на перше частотне підрозбиття 908 у другому часовому інтервалі 904; зсув по суті в половину загальної ширини смуги спектра. Додатково, Фіг. 9 також зображує частотне 'покриття', як обговорене раніше. Більш точно, дані, призначені на перше частотне підрозбиття 908 протягом першого часового інтервалу 902, зсунуті на третє частотне підрозбиття 912 і 'покривають' від верхньої ділянки частотного спектра до нижньої ділянки частотного спектра. Повинно братися до уваги, що інші значення зсуву частоти, інші, ніж по суті половина спектра загальної ширини смуги, можуть виконуватися відповідно до суті винаходу, і такі механізми зсуву частоти включені як частина розкриття предмета винаходу. Фіг. 10 ілюструє зразковий блок розподілу передачі, який застосовує стрибкоподібну перебудову частоти з дзеркальною перестановкою, відповідно до додаткових аспектів розкриття предмета винаходу. Більш точно, блок ТХМІТ може мати щонайменше два основаних на часі інтервали 1002 і 1004, розділені конкретною часовою лінією 1006 (яка, наприклад, представляє половину часу, виділеного на блок ТХМІТ, таку як половина однієї мілісекунди). Кожний часовий інтервал 1002, 1004 може бути додатково розділений на множину часових блоків і множину частотних підрозбиттів 1008, 1010, 1012. Тому, кожна прямокутна частина даних, зображена в межах блока ТХМІТ за Фіг. 10, містить конкретний часовий блок і конкретне частотне підрозбиття 1008, 1010, 1012. До деякої міри подібно тому, як описано вище за Фіг. 9, кожний часовий інтервал 1002, 1004 зразкового блока ТХМІТ за Фіг. 10 може мати 6 часових блоків, виділених інформаційним послугам, і щонайменше один часовий блок, виділений конірольній інформації, зв'язаній з передачею таких послуг. Додатково, дані і/або керуюча інформація, зв'язані з конкретною послугою або кінцевим пристроєм (не показаний) (наприклад, відповідні Даним 1, Даним 2, Даним 3 або Даним 4, або Р1, Р2, Р3 або Р4, де цілі числа вказують 1шу, 2гу, 3тю або 4ту послугу або термінал, відповідно). Для виконання стрибкоподібної перебудови частоти з дзеркальною перестановкою, дані можуть призначатися на інші частотні підрозбиття 1008, 1010, 1012 у другому часовому інтервалі 1004 в порівнянні з першим часовим інтервалом 1002. Як конкретний приклад, набір даних (наприклад, Дані 1), що передається в першому часовому інтервалі 1002, і відповідний набір даних (наприклад, Дані 1), що передається у другому часовому інтервалі 1004, можуть переставлятися по іншу сторону частоти центральної лінії 1014 27 загальної ширини смуги частотного спектра. Більш точно, друге підрозбиття 1008, 1010, 1012 може зсуватися у другому часовому інтервалі 1004 відносно відповідного першого підрозбиття 1008, 1010, 1012 в першому часовому інтервалі 1002, з умови, щоб друге підрозбиття 1008, 1010, 1012 було по суті рівновіддаленим вище (наприклад, більшим, ніж) або нижче (наприклад, меншим, ніж) центральної лінії 1014, в той час як перше частотне підрозбиття 1008, 1010, 1012, відповідно, знаходиться по суті нижче або вище центральної лінії 1014. Фіг. 10 наводить приклад такого зсуву. Зокрема, перший блок даних (наприклад. Дані 1), призначений на перше частотне підрозбиття 1008 в першому часовому інтервалі 1002, зображений як переставлений по іншу сторону центральної лінії 1014 частоти в третє частотне підрозбиття 1012 у другому часовому інтервалі 1004. Більш точно, третє підрозбиття 1012 по суті на стільки ж нижче (наприклад, менше, ніж) частоти 1014 центральної лінії у другому часовому інтервалі 1004, наскільки перше підрозбиття 1008 вище (наприклад, більше, ніж) центральної лінії 1014 в першому часовому інтервалі 1002, відповідно до перестановки навколо такої центральної лінії 1014. На доповнення до вищевикладеного, стрибкоподібна перебудова частоти з дзеркальною перестановкою, як зображено на Фіг. 10, може зменшувати або усувати непослідовність призначення тонів, яке може відбуватися відносно стрибкоподібної перебудови частоти з циклічним зсувом, друге частотне підрозбиття 1010 перекриває центральну лінію 1014 частотного спектра в першому часовому інтервалі 1002, і є безперервним в першому часовому інтервалі 1002. Однак, при перестановці по іншу сторону центральної лінії 1014 частотного спектра у другий часовий інтервал1004, як описано вище, блок даних (наприклад. Дані 2) як і раніше безперервний у другому часовому інтервалі 1004. Як результат, обмеження безперервного призначення тонів, необхідні для передачі на одиночній несучій, як зображено, можуть зберігатися стрибкоподібною перебудовою частоти з дзеркальною перестановкою. Повинно братися до уваги, що інші приклади дзеркальної перестановки, які не зображені конкретно на Фіг. 10 (які, наприклад, мають додаткові частотні підрозбиття, множину ліній частотного розділення, такі як квадрантні лінії, і т. д., або тому подібне), але визнаються фахівцем в даній галузі техніки як такі, що знаходяться в межах об'єму розкритого предмета винаходу, включені в матеріали даної заявки. Фіг. 11 зображує зразковий блок розподілу передачі (блок ТХМІТ), який використовує мультиплексовані користувацькі дані, зі стрибкоподібною перебудовою частоти і без стрибкоподібної перебудови частоти, відповідно до додаткових аспектів. Блок ТХМІТ, як описано в матеріалах даної заявки, може включати в себе два основаних на часі інтервали 1102, 1104, при цьому, дані, відповідні послузі або конкретному терміналу, можуть зсуватися по частоті, що стосується двох інтервалів 1102, 1104, щоб сприяти стрибкоподібній перебудові частоти в середовищі SC-FDMA. 93554 28 Мультиплексування стрибкоподібної перебудови частоти може включати в себе розділення частотних підрозбиттів на дві групи і призначення схожих підрозбитгів груп на конкретне планування стрибкоподібної перебудови частоти (FHS) або частотно-вибірне планування (FSS). Наприклад, частотні підрозбиття 1108, 1110, по суті більші, ніж конкретна частота (наприклад, частота центральної лінії), можуть формувати першу групу, а частотні підрозбиття 1112, 1114, по суті менші, ніж конкретна частота, можуть формувати другу групу. Наприклад, частота центральної лінії (не зображена) між підрозбиттями 1110 і 1112 може встановлювати границі групи підрозбиттів. Дані в межах підрозбиттів 1108, 1110 більшої частоти, ніж центральна лінія, можуть формувати групу один. Дані в межах підрозбиттів 1112, 1114, більш низьких, ніж центральна лінія, можуть формувати групу два. Підрозбиття кожної групи також можуть перераховуватися загальним набором номерів. Наприклад, набір номерів, достатній для внесення підрозбиттів 1108, 1110, 1112, 1114 в список двох груп, може включати в себе {1, 2}. Більш точно, підрозбиття 1108 першої групи може бути пронумероване 1, а підрозбиття 1110 першої групи може бути пронумероване 2. До деяких міри подібним чином, підрозбиття 1112 другої групи може бути пронумероване 1, а підрозбиття 1114 другої групи може бути пронумероване 2. Кожне підрозбиття 1108, 1110, 1112, 1114, задане однаковими номерами (наприклад, 1 або 2) в межах різних груп (наприклад, першої або другої групи), може бути призначене на передачу FHS або передачу FSS. Як зображено на Фіг. 11, підрозбиття 1108, перше підрозбиття вище центральної лінії, призначене на FHS, і отже, дані (наприклад, Дані 1), зв'язані з першим підрозбиттям 1108, зсуваються в третє підрозбиття 1112 в третьому інтервалі 1104. Дані, призначені на підрозбиття 1110, друге підрозбиття в межах групи один, як визначено вище, заплановані як FSS, і, отже, такі дані (наприклад. Дані 2) також призначені на друге підрозбиття 1110 у другому інтервалі 1104. Подібним чином, підрозбиття 1 1112 групи два і підрозбиття 2 1114 групи два призначені на планування FHS і FSS, відповідно. Повинно братися до уваги, що інші форми стрибкоподібної перебудови частоти (наприклад, з дзеркальною перестановкою або мультиплексованою стрибкоподібною перебудовою частоти), як описано в матеріалах даної заявки або стає відомим фахівцеві в даній галузі техніки за допомогою прикладів, сформульованих в матеріалах даної заявки, включені в розкриття предмета винаходу. Фіг. 12 ілюструє зразковий термінал доступу, який може використовувати стрибкоподібну перебудову частоти при передачі SC-FDMA висхідної лінії зв'язку відповідно до одного або більше аспектів. Термінал 1200 доступу містить антену 1202 (наприклад, приймально-передавальну), яка приймає сигнал і виконує типові дії (наприклад, фільтрує, посилює, перетворює з пониженням частоти) над прийнятим сигналом. Більш точно, антена 1202 також може приймати інформацію, яка стосується розподілу користувацьких даних, що 29 зсувається по частоті, по множині інтервалів блока розподілу передачі, для використання при передачі висхідної лінії зв'язку SC-FDMA, або тому подібному. Антена 1202 може містити демодулятор 1204, який може демодулювати прийняті символи і постачати їх в процесор 1206 для оцінки. Процесор 1206 може бути процесором, призначеним для аналізу інформації, прийнятої антеною 1202, і/або формування інформації для передачі передавачем 1216. Додатково, процесор 1206 може бути процесором, який керує одним або більше компонентами термінала 1200 доступу, і/або процесором, який аналізує інформацію, що приймається антеною 1202, формує інформацію для передачі передавачем 1216 і керує одним або більше компонентами термінала 1200 доступу. Додатково, процесор 1206 може виконувати команди для інтерпретації графіка призначення, зв'язаного з передачею висхідної лінії зв'язку (наприклад, на базову станцію), або тому подібного. Термінал 1200 доступу додатково може містити пам'ять 1208, яка оперативно приєднана до процесора 1206 і яка може зберігати дані, які повинні передаватися, прийматися і тому подібне. Пам'ять 1208 може зберігати інформацію, яка стосується даних виділення висхідної лінії зв'язку, протоколи для стрибкоподібної перебудови частоти, що реалізовується, протоколи для організації даних в межах блока розподілу передачі, демультиплексування даних, що піддаються стрибкоподібній перебудові частоти, мультиплексування даних, що піддаються стрибкоподібній перебудові частоти і плануються, при передачі висхідної лінії зв'язку, і тому подібному. Буде братися до уваги, що сховище даних (наприклад, пам'ять 1208), описане в матеріалах даної заявки, може бути енергозалежною пам'яттю або енергонезалежною пам'яттю, або може включати в себе обидві, енергозалежну і енергонезалежну, пам'яті. Як ілюстрація, а не обмеження, енергонезалежна пам'ять може включати в себе постійний запам'ятовуючий пристрій (ПЗП, ROM), програмований ПЗП (ППЗП, PROM), стираний програмований ПЗП (СППЗП, EPROM), електрично стираний ППЗП (ЕСППЗП, EEPROM) або флешпам'ять. Енергозалежна пам'ять може включати в себе оперативний запам'ятовуючий пристрій (ОЗП), який діє як зовнішня кеш-пам'ять. Як ілюстрація, а не обмеження, ОЗП доступний в багатьох різновидах, таких як синхронний ОЗП (SRAM), динамічний ОЗП (DRAM), синхронний DRAM (SDRAM), SDRAM з подвоєною швидкістю обміну (DDR SDRAM), вдосконалений SDRAM (ESDRAM), DRAM з синхронним каналом обміну (SLDRAM) і ОЗП з шиною прямого резидентного доступу (DRRAM). Пам'ять 1208 систем і способів предмета винаходу призначена, щоб містити, без обмеження, ці і будь-які інші придатні типи пам'яті. Антена 1202 додатково може бути оперативно приєднана до планувальника 1212, який може організовувати користувацькі дані в пакети даних передачі відповідно до інформації, прийнятої антеною 1202. Більш точно, планувальник 1212 може зсувати по частоті користувацькі дані в межах різних інтервалів пакета даних передачі на по суті 93554 30 половину ширини смуги пропускання частот для передачі висхідної лінії зв'язку (наприклад, передбачає передачу SC-FDMA висхідної лінії зв'язку). Більше того, такі користувацькі дані можуть розподілятися по зсунутих по частоті підрозбиттях блока виділення, які переставлені по іншу сторону частоти центральної лінії смуги пропускання частот, зв'язаної з блоком розподілу передачі. Планувальник 1212 додатково може бути приєднаний до процесора 1210 мультиплексування. Процесор 1210 мультинлексування може здійснювати вибір між користувацькими даними, що не зсуваються по частоті, і користувацькими даними, що зсуваються по частоті, відповідно до плану передачі висхідної лінії зв'язку, компонентом безпровідного мережі, що постачається (наприклад, базовою станцією). Дані, вибрані процесором мультиплексування можуть постачатися в планувальник для включення в пакет даних передачі. Додатково, процесор 1210 мультиплексування може бути оперативно зв'язаний з пам'яттю 1208 для доступу до протоколів мультиплексування, що зберігаються в ній. Термінал 1200 доступу, крім того, додатково містить модулятор 1214 і передавач 1216, який передає сигнал (який, наприклад, включає в себе пакет передачі даних), наприклад, на базову станцію, точку доступу, інший термінал доступу, віддаленому агенту і т. п. Хоч зображені як окремі від процесора 1206, повинно братися до уваги, що процесор 1210 мультиплексування і планувальник 1212 можуть бути частиною процесора 1206 або деякої кількості процесорів (не показані). Фіг. 13 - ілюстрація системи 1300, яка сприяє стрибкоподібній перебудові частоти в середовищах SC-FDMA деяким чином, який зберігає обмеження одиночної несучої. Система 1300 містить базову станцію 1310 (наприклад, точку доступу, ...) з приймачем 1310, який приймає сигнал(и) з одного або більше мобільних пристроїв 1304 через множину приймальних антен 1306, і передавачем 1324, який здійснює передачу на один або більше мобільних пристроїв 1304 через передавальну антену 1308.Приймач 1310 може приймати інформацію з приймальних антен 1306 і додатково може містити сигнальний приймач (не показаний), який приймає дані висхідної лінії зв'язку, заплановані відповідно до періоду розподілу передачі, наданого базовій станції 1302. Додатково, приймач 1310 оперативно зв'язаний з демодулятором 1312, яким демодулює прийняту інформацію. Демодульовані символи аналізуються процесором 1314, який приєднаний до пам'яті 1316, яка зберігає інформацію, що стосується забезпечення стрибкоподібної перебудови частоти деяким чином, який зберігає обмеження одиночної несучої передачі SC-FDMA, проводячи перевірку періоду розподілу передачі, щоб визначати розподіл користувацьких даних відносно центральної лінії частоти, здійснюючи вибір між технологіями стрибкоподібної перебудови частоти для збереження безперервних призначень тонів, і/або будь-яку іншу придатну інформацію, яка стосується виконання різних дій і функцій, викладених в матеріалах даної заявки. 31 Процесор 1314 додатково приєднаний до процесора 1318 мультиплексування, який може розділяти блок розподілу передачі на щонайменше два основаних на часі інтервали, основані на часі інтервали мають множину частотних підрозбиттів. Додатково, процесор 1318 мультиплексування може зсувати по частоті одне або більше частотних підрозбиттів блока розподілу передачі одне відносно одного. Як конкретний приклад, частотні підрозбиття в першому часовому інтервалі можуть зсуватися на по суті половину ширини смуги у другому часовому інтервалі. Як альтернатива, або на доповнення, частотні підрозбиття можуть переставлятися по іншу сторону частоти центральної лінії смуги пропускання частот, зв'язаної з блоком розподілу передачі, як описано в матеріалах даної заявки. Більше того, процесор 1318 мультиплексування може змішувати користувацькі дані, призначені на перше частотне підрозбиття першого часового інтервалу і друге частотне підрозбиття другого наступного часового інтервалу, з додатковими користувацькими даними, призначеними на по суті ідентичні частотні підрозбиття, зв'язані з першим і другим часовими інтервалами. Процесор 1318 мультиплексування може бути зв'язаний з планувальником 1320, який може призначати порцію користувацьких даних на перше частотне підрозбиття першого часового інтервалу, і призначає наступну порцію користувацьких даних на зсунуте по частоті друге частотне підрозбиття другого наступного часового інтервалу. Додатково, планувальник 1320 може бути зв'язаний з передавачем 1324, який, па доповнення до вищевикладеного, може широкомовно передавати інформацію, яка стосується призначення першої порції користувацьких даних і підданого зсуву призначення другої порції користувацьких даних, на кінцевий пристрій для використання при передачі висхідної лінії зв'язку SC-FDMA. На доповнення до вищевикладеного, процесор 1314 може оцінювати план користувацьких даних, щоб ідентифікувати друге частотне підрозбиття другого наступного часового інтервалу, виділене наступній порції користувацьких даних. Більш точно, процесор 1314 може вирішувати, чи розподілені користувацькі дані упоперек центральної лінії ширини смуги, зв'язаної з блоком розподілу передачі. Якщо таке рішення прийняте, процесор 1318 мультиплексування може здійснювати вибір між однією або більше стратегіями стрибкоподібної перебудови частоти для збереження обмежень одиночної несучої, як описано в матеріалах даної заявки. Далі, з посиланням на Фіг. 14, в низхідній лінії зв'язку, в точці 1405 доступу, процесор 1410 даних передачі (ТХ) приймає, формату є, кодує, перемежовує і модулює (або відображає в символи) дані потоку трафіку і видає модульовані символи («символи даних»). Модулятор 1415 символів приймає і обробляє символи даних і керуючі символи, і видає потік символів. Модулятор 1420 символів мультиплексує символи даних і керуючі символи і видає їх у вузол 1420 передавача (TMTR). Кожний символ передачі може бути символом даних, керуючим символом або сигнальним значенням, що 93554 32 дорівнює нулю. Керуючі символи можуть незмінно відправлятися в кожному періоді символу. Керуючі символи можуть бути мультиплексовані з частотним розділенням (FDM), мультиплексовані з ортогональним частотним розділенням (OFDM), мультиплексовані з часовим розділенням (TDM), мультиплексовані з частотним розділенням (FDM) або мультиплексовані з кодовим розділенням (CDM). TMTR 1420 приймає і перетворює потік символів в один або більше аналогових сигналів, і додатково попередньо формує (наприклад, посилює, фільтрує і перетворює з підвищенням частоти) аналогові сигнали для формування сигналу низхідної лінії зв'язку, придатного для передачі по безпровідному каналу. Сигнал низхідної лінії зв'язку, потім, передається через антену 1425 на термінали. У терміналі 1430, антена 1435 приймає сигнал низхідної лінії зв'язку і видає прийнятий сигнал у вузол 1440 приймача (RCVR). Вузол 1440 приймача попередньо формує (наприклад, фільтрує, посилює і перетворює з пониженням частоти) прийнятий сигнал і оцифровує попередньо сформований сигнал, щоб одержувати відліки. Демодулятор 1445 символів демодулює і видає прийняті керуючі символи в процесор 1450 для оцінки каналу. Демодулятор 1445 символів, крім того, приймає оцінку частотної характеристики для низхідної лінії зв'язку з процесора 1450, виконує демодуляцію даних над прийнятими символами даних, щоб одержувати оцінки символів даних (які є оцінками переданих символів даних), і видає оцінки символів даних в процесор 1455 даних RX, який демодулює (тобто, відображає з символів), усуває перемежовування і декодує оцінки символів даних, щоб відновлювати передані дані потоку трафіку. Обробка демодулятором 1445 символів і процесором 1455 даних RX є комплементарною обробці модулятором 1415 символів і процесором 1410 даних ТХ, відповідно, в точці 1405 доступу. У висхідній лінії зв'язку, процесор 1460 даних ТХ обробляє дані потоку трафіку і видає символи даних. Модулятор 1465 символів приймає і мультиплексує символи даних з керуючими символами, виконує модуляцію і видає потік символів. Вузол 1470 передавача, потім, приймає і обробляє потік символів, щоб сформувати сигнал висхідної лінії зв'язку, який передається антеною 1435 в точку 1405 доступу. Більш точно, сигнал висхідної лінії зв'язку може відповідати вимогам SCFDMA і може включати в себе механізми стрибкоподібної перебудови частоти, як описано в матеріалах даної заявки. У точці 1405 доступу, сигнал висхідної лінії зв'язку з термінала 1430 приймається антеною 1425 і обробляється вузлом 1475 приймача, щоб одержувати відліки. Демодулятор 1480 символів, потім, обробляє відліки і видає оцінки прийнятих керуючих символів і символів даних для висхідної лінії зв'язку. Процесор 1485 даних RX обробляє оцінки символів даних, щоб відновлювати дані потоку обміну, передані терміналом 1430. Процесор 1490 виконує оцінку каналу для кожного активного термінала, що здійснює передачу по висхідній лінії зв'язку. Численні термінали можуть 33 передавати керуючий сигнал одночасно по висхідній лінії зв'язку на своїх відповідних призначених наборах піддіапазонів керуючих сигналів, де набори піддіапазонів керуючих сигналів можуть перемежовуватися. Процесори 1490 і 1450 керують (наприклад, контролюють, координують, диспетчеризують і т. п.) роботу в точці 1405 доступу і терміналі 1430, відповідно. Відповідні процесори 1490 і 1450 можуть бути зв'язані з вузлами пам'яті (не показані), які зберігають керуючі програми і дані. Процесори 1490 і 1450 також можуть виконувати обчислення для виведення оцінок частотних і імпульсних характеристик для висхідної лінії зв'язку і низхідної лінії зв'язку, відповідно. Для систем множинного доступу (наприклад, SC-FDMA, FDMA, OFDMA, CDMA, TDMA і т. п.), численні термінали можуть одночасно здійснювати передачу по висхідній лінії зв'язку. Для такої системи, піддіапазони керуючих сигналів можуть спільно використовуватися між різними терміналами. Технології оцінки каналу можуть використовуватися у випадках, де піддіапазони керуючих сигналів для кожного термінала перекривають повний робочий діапазон частот (можливо, за винятком границь діапазону). Така структура піддіапазонів керуючих сигналів була б бажаною для одержання частотного рознесення для кожного термінала. Технології, описані в матеріалах даної заявки, можуть бути реалізовані різними засобами. Наприклад, ці технології можуть реалізовуватися в апаратних засобах, програмному забезпеченні або їх поєднанні. Для апаратної реалізації, яка може бути цифровою, аналоговою або обома, цифровою і аналоговою, вузли обробки, використовувані для оцінки каналу, можуть бути реалізовані в межах однієї або більше спеціалізованих інтегральних схем (ASIC), цифрових сигнальних процесорів (ЦСП, DSP), пристроїв цифрової сигнальної обробки (DSPD), програмованих логічних пристроїв (ПЛП, PLD), програмованих користувачем вентильних матриць (FPGA), процесорів, контролерів, мікроконтролерів, мікропроцесорів, інших електронних вузлів, призначених для виконання функцій, описаних в матеріалах даної заявки, або їх комбінації. З програмним забезпеченням, реалізація може виконуватися за допомогою модулів (наприклад, процедур, функцій і так далі), які виконують функції, описані в матеріалах даної заявки. Машинні програми можуть зберігатися у вузлі пам'яті і виконуватися процесорами 1490 і 1450. Повинно бути зрозуміло, що варіанти здійснення, описані в матеріалах даної заявки, можуть бути реалізовані в апаратних засобах, програмному забезпеченні, апаратно реалізованому програмному забезпеченні, міжплатформному програмному забезпеченні, мікрокоді або будь-якій їх комбінації. Для апаратної реалізації, вузли обробки можуть бути реалізовані в межах однієї або більше спеціалізованих інтегральних схем (ASIC), цифрових сигнальних процесорів (ЦСП), пристроїв цифрової сигнальної обробки (DSPD), програмованих логічних пристроїв (ПЛП), програмованих користувачем вентильних матриць (FPGA), процесорів, контролерів, мікроконтролерів, мікропроце 93554 34 сорів, інших електронних вузлів, призначених для виконання функцій, описаних в матеріалах даної заявки, або їх комбінації. Коли варіанти здійснення реалізовані в програмному забезпеченні, апаратно реалізованому програмному забезпеченні, міжплатформному програмному забезпеченні або мікрокоді, керуючій програмі або кодових сегментах, вони можуть зберігатися на машиночитаному носії, такому як компонент запам'ятовуючого пристрою. Кодовий сегмент може представляти процедуру, функцію, підпрограму, програму, стандартну програму, стандартну підпрограму, модуль, пакет програм, клас або будь-яку комбінацію команд, структур даних або операторів програми. Кодовий сегмент може бути зв'язаний з іншим кодовим сегментом або апаратною схемою за допомогою пересилання і/або прийому інформації, даних, аргументів, параметрів або вмісту пам'яті. Інформація, аргументи, параметри, дані і т. п. можуть переправлятися, пересилатися або передаватися з використанням будь-якого відповідного засобу, в тому числі спільного використання пам'яті, пересилання повідомлень, передачі маркера, мережної передачі і т. п. Для програмної реалізації, технології, описані в матеріалах даної заявки, можуть бути реалізовані за допомогою модулів (наприклад, процедур, функцій і так далі), які виконують функції, описані в матеріалах даної заявки. Машинні програми можуть зберігатися у вузлах пам'яті і виконуватися процесорами. Вузол пам'яті може бути реалізований всередині процесора або зовнішнім відносно процесора, у випадку чого він може бути з можливістю обміну даними приєднаний до процесора через різні засоби, як відомо в даній галузі техніки. З посиланням на Фіг. 15 проілюстрована зразкова система 1500, яка забезпечує стрибкоподібну перебудову частоти для передач SC-FDMA способом, який зберігає обмеження одиночної несучої. Наприклад, система 1500 може працювати, щонайменше частково, в межах мережі безпровідного зв'язку і/або в межах передавача, такого як вузол мережі, базова станція, точка доступу або тому подібне. Повинно братися до уваги, що система 1500 представлена як така, що включає в себе функціональні блоки, які можуть бути функціональними блоками. які представляють функції, що реалізовуються процесором, програмним забезпеченням або їх поєднанням (наприклад, апаратно реалізованим програмним забезпеченням). Система 1500 може включати в себе модуль 1502 для розділення блока(ів) розподілу передачі на щонайменше два основаних на часі інтервали, основані на часі інтервали мають множину частотних підрозбиттів. Наприклад, такі підрозбиття можуть включати в себе ділянку загальної смуги пропускання спектра частот системи. Більше того, підрозбиття можуть бути зсунуті по частоті, що стосується різних основаних на часі інтервалів. Дані, що стосуються послуги, можуть розподілятися по зсунутих по частоті порціях різних часових інтервалів, щоб сприяти стрибкоподібній перебудові частоти в середовищі SC-FDMA, як описано в матеріалах даної заявки. Більш точно, частотні підрозбиття одного часового інтервалу можуть 35 бути зсунуті згідно з лінійним циклічним зсувом відносно підрозбиттів іншого часового інтервалу. Наприклад, ділянка загальної ширини смуги спектра системи (наприклад, по суті половина або третина або чверть і т. д.) може використовуватися для лінійного зсуву частотних підрозбиттів в межах часового інтервалу. Як альтернатива, або на доповнення, частотні підрозбиття можуть бути зсунуті за допомогою дзеркальної перестановки відносно центральної лінії (або, наприклад, однієї або більше нецентрованих ліній, таких як терціарна лінія, квадрантна лінія або так далі) ширини смуги частот спектра. На доповнення до вищевикладеного, підрозбиття зі стрибкоподібною перебудовою частоти і без стрибкоподібної перебудови частоти можуть мультиплексуватися в межах одного або більше часових інтервалів, як описано в матеріалах даної заявки. Система 1500 додатково може включати в себе модуль 1504 для розподілу даних по блоку розподілу передачі. Більш точно, модуль 1504 може призначати порцію користувацьких даних на перше частотне підрозбиття першого часового інтервалу, і призначати додаткову порцію користувацьких даних на зсунуте по частоті друге частотне підрозбиття другого наступного часового інтервалу. Згідно з додатковими аспектами, система 1500 може включати в себе модуль для зсуву частоти, 1506, періоду розподілу в його частині. Наприклад, модуль 1506 може зсувати друге частотне підрозбиття відносно першого, як описано вище. Згідно з ще одним іншим аспектом розкриття предмета винаходу, система 1500 може включати в себе модуль 1508 для передачі даних на термінал. Наприклад, модуль 1508 може передавати інформацію, яка стосується призначення першої порції користувацьких даних і підданого зсуву призначення другої порції користувацьких даних, на кінцевий пристрій для використання при передачі висхідної лінії зв'язку SC-FDMA. Як результат, кінцевий пристрій може об’єднувати властивості низьких перешкод і високого рознесення передачі зі стрибкоподібною перебудовою частоти з властивостями низького PAPR передачі SC-FDMA. Згідно з додатковими аспектами, система 1500 додатково може включати в себе модуль 1510 для мультиплексування даних в блоці розподілу передачі. Модуль 1510 може мультиплексувати користувацькі дані призначені на перше частотне підрозбиття першого інтервалу і друге частотне підрозбиття другого наступного інтервалу, з додатковими користувацькими даними, призначеними на по суті ідентичні частотні підрозбиття, зв'язані з першим і другим інтервалами. Як більш загальний приклад, модуль 1510 може мультиплексувати піддані циклічному зсуву дані з підданими дзеркальній перестановці даними і/або з підданими частотно-вибірному плануванню даними. Як результат, система 1500 може передбачати стрибкоподібну перебудову частоти або відсутність стрибкоподібної перебудови частоти одночасно, як вимагається згідно з обмеженнями послуги і/або пристрою. Згідно з зв'язаними аспектами заявленого винаходу, система 1500 може містити модуль 1512 93554 36 для оцінки плану користувацьких даних. Більш точно, модуль 1512 може оцінювати план користувацьких даних, щоб ідентифікувати друге частотне підрозбиття другого часового інтервалу, призначеного порції користувацьких даних, наприклад, відносно зв'язаних даних, запланованих на перші підрозбиття і часовий інтервал. Як більш точний приклад, модуль 1512 може оцінювати план користувацьких даних, щоб визначати, чи розподілені користувацькі дані упоперек центральної лінії (або, наприклад, однієї або більше нецентрованих ліній частоти) ширини смуги, зв'язаної з блоком розподілу передачі. Як результат, модуль 1512 може сприяти вибору між одним або більше механізмами стрибкоподібної перебудови частоти (наприклад, з циклічним зсувом, з дзеркальною перестановкою або мультиплексованою стрибкоподібною перебудовою частоти), як застосовно для мінімізації PAPR і перешкод передачі, і для максимізації частотного рознесення. На Фіг. 16 зображена зразкова система 1600, яка може використовувати стрибкоподібну перебудову частоти при передачі висхідної лінії зв'язку SC-FDMA, відповідно до одного або більше аспектів. Система 1600 може знаходитися щонайменше частково, наприклад, в мобільному пристрої. Як зображено, система 1600 включає в себе функціональні блоки, які можуть представляти функції, що реалізовуються процесором, програмним забезпеченням або їх поєднанням (наприклад, апаратно реалізованим програмним забезпеченням). Система 1600 може включати в себе модуль 1602 для прийому інформації про зсув частоти. Більш точно, модуль 1602 може приймати інформацію, яка стосується зсунутого по частоті розподілу користувацьких даних по множині часових інтервалів блока розподілу передачі, для використання при передачі висхідної лінії зв'язку SCFDMA. Більше того, система 1600 може включати в себе модуль 1604 для організації користувацьких даних висхідної лінії зв'язку. Наприклад, модуль 1604 може організовувати користувацькі дані в пакет даних передачі відповідно до інформації, прийнятої модулем для прийому інформації про зсув частоти, 1502. Більш точно, дані можуть організовуватися, щоб вони були зсунуті по частоті, що стосується першого і другого часового інтервалу пакета даних, на половину ширини смуги частот блока розподілу передачі. Як альтернатива, дані можуть розподілятися по зсунутих по частоті підрозбиттях блока виділення, які переставлені по іншу сторону частоти центральної лінії ширини смуги частот, зв'язаної з блоком розподілу передачі. Відповідно до інших аспектів, дані можуть призначатися на те ж саме частотне підрозбиття в першому і другому інтервалах. Як результат, система 1600 може передбачати різні механізми стрибкоподібної перебудови частоти, або відсутність стрибкоподібної перебудови частоти, як вимагається згідно з обмеженнями послуги і/або пристрою. Те, що було описано вище, включає в себе приклади одного або більше аспектів. Звичайно, неможливо описати кожне мислиме поєднання компонентів або узагальнених способів з метою 37 опису вищезазначених аспектів, але рядовий фахівець в даній галузі техніки може визнати, що можливі численні додаткові комбінації і перестановки різних аспектів. Відповідно, описані аспекти розуміються як такі, що охоплюють всі ті зміни, модифікації і варіанти, які входять в об'єм прикладеної формули винаходу. Більше того, в тих межах, в 93554 38 яких термін «включає в себе» використовується в докладному описі або формулі винаходу, він передбачається таким, що включає, до деякої міри подібно тому, як термін «що містить» інтерпретується як «що містить», коли використовується як перехідне слово у формулі винаходу. 39 93554 40 41 93554 42 43 93554 44 45 93554 46 47 93554 48 49 93554 50 51 93554 52 53 Комп’ютерна верстка Д. Шеверун 93554 Підписне 54 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

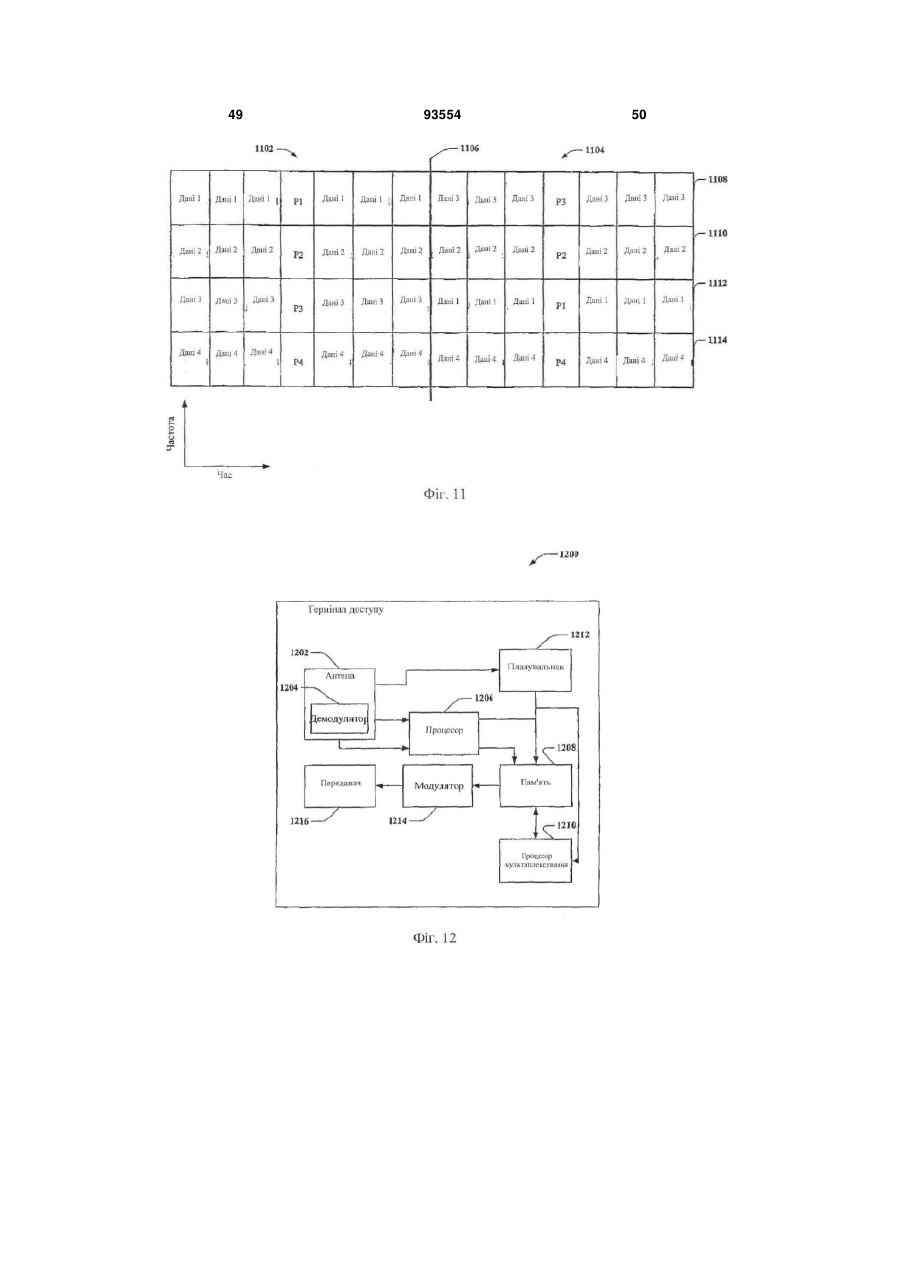

ДивитисяДодаткова інформація
Назва патенту англійськоюFrequency hopping in an sc-fdma environment
Автори англійськоюMalladi Durga Prasad, Kim, Byoung-Hoon
Назва патенту російськоюСкачкообразная перестройка частоты b среде sc-fdma
Автори російськоюМаллади Дурга Прасад, Ким Биоунг-Хоон
МПК / Мітки
МПК: H04B 7/26
Мітки: sc-fdma, частоти, середовищі, перестроювання, стрибкоподібне
