Способи і пристрої для керування режимом вимірювань ue у drx-режимі

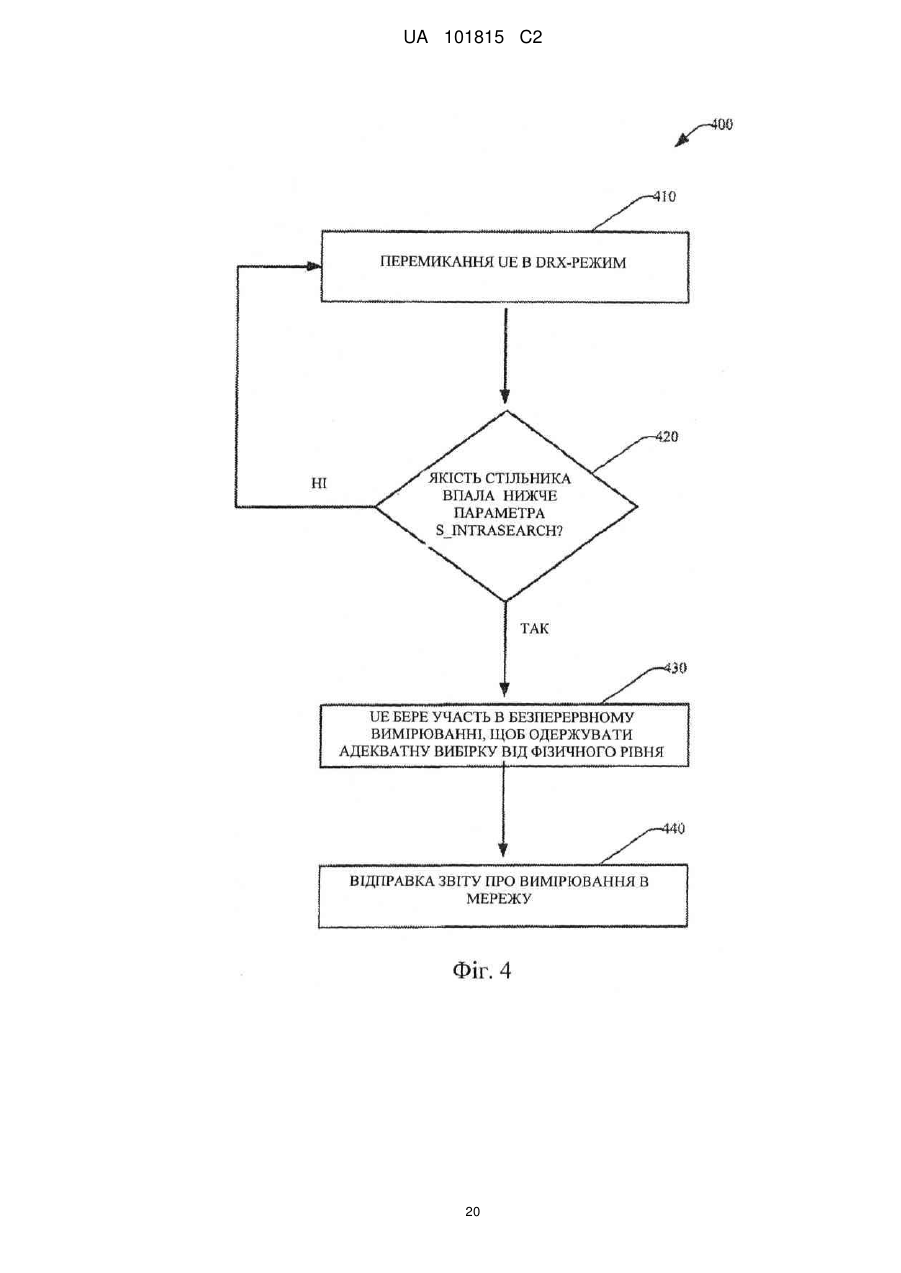

Реферат: Способи і пристрої, які керують режимом вимірювань UE в підключеному режимі і в переривчатому режимі роботи. UE надається можливість автономно (наприклад, незалежно від інструкцій від мережі) перейти в стан вимірювання і формувати звіт про вимірювання для мережі, коли якість обслуговуючого стільника падає нижче порогового значення параметра S Intrasearch. Крім того, UE може виконувати міжчастотні вимірювання і/або вимірювання між RAT автономно за допомогою використання "природних інтервалів відсутності сигналу" з своєї DRXконфігурації, коли належить виконувати такі вимірювання. UA 101815 C2 (12) UA 101815 C2 UA 101815 C2 5 10 15 20 25 30 35 40 45 50 55 60 Домагання на пріоритет згідно 35 U.S.C. з 119 Дана заявка на патент вимагає на пріоритет попередньої заявки № 60/977860, озаглавленої "MEASUREMENT BEHAVIOUR OF DRX MODE UE", поданої 5 жовтня 2007 року і призначеної правонаступнику цієї заявки, і таким чином явно міститься в даному документі за посиланням. Рівень техніки Галузь техніки, до якої належить винахід Подальший опис, загалом, стосується бездротового зв’язку, а більш конкретно, використання режимів очікування, що змінюються для того, щоб сприяти зниженню споживаної потужності за допомогою пристрою зв'язку в системі бездротового зв’язку. Рівень техніки Системи бездротового зв’язку широко розгорнені для того, щоб надавати різні типи зв'язку; наприклад, мовлення і/або дані можуть бути надані через такі системи бездротового зв’язку. Типова система бездротового зв’язку або мережа може надавати декільком користувачам доступ до одного або більше спільно використовуваних ресурсів (наприклад, смуги пропускання, потужності передачі і т.д.). Наприклад, система може використовувати множину технологій множинного доступу, таких як мультиплексування з частотним розділенням каналів (FDM), мультиплексування з часовим розділенням каналів (TDM), мультиплексування з кодовим розділенням каналів (CDM), системи по стандарту довгострокового розвитку (LTE) Партнерського проекту третього покоління (3GPP), мультиплексування з ортогональним частотним розділенням каналів (OFDM) і інші. Загалом, системи бездротового зв’язку з множинним доступом можуть підтримувати одночасний зв'язок для декількох мобільних пристроїв. Кожний мобільний пристрій може обмінюватися даними з однією або більше базовими станціями за допомогою передачі по прямій і зворотній лініях зв'язку. Пряма лінія зв'язку (або низхідна лінія зв'язку) стосується лінії зв'язку від базових станцій до мобільних пристроїв, а зворотна лінія зв'язку (або висхідна лінія зв'язку) стосується лінії зв'язку від мобільних пристроїв до базових станцій. Такі лінії зв'язку можуть бути встановлені через систему з одним входом і одним виходом, з багатьма входами і одним виходом або з багатьма входами і багатьма виходами (MIMO). Наприклад, MIMO-система може використовувати декілька (NT) передавальних антен і декілька (NR) приймальних антен для передачі даних. MIMO-канал, сформований за допомогою NT передавальних і NR приймальних антен, може бути розкладений на NS незалежних каналів, які також згадуються як просторові канали, де NS≤min{NT, NR}. Кожний з NS незалежних каналів може відповідати розмірності. MIMO-система може забезпечувати підвищену продуктивність (наприклад, більш високу пропускну здатність і/або більшу надійність), якщо використовується додаткова розмірність, створена за допомогою декількох передавальних і приймальних антен. MIMO-система може підтримувати системи з дуплексом з часовим розділенням каналів (TDD) і з дуплексом з частотним розділенням каналів (FDD). У TDD-системі передачі по прямій і зворотній лінії зв'язки можуть здійснюватися в одній частотній області, так що принцип оборотності надає можливість оцінки каналу прямої лінії зв'язку з каналу зворотної лінії зв'язку. Це може давати можливість точці доступу витягувати виграш від формування діаграми спрямованості антени для передачі по прямій лінії зв'язку, коли декілька антен доступні в точці доступу. Системи бездротового зв’язку часто використовують одну або більше базових станцій, які надають зону покриття. Типова базова станція може передавати декілька потоків даних для послуг широкомовної, багатоадресної і/або одноадресної передачі, при цьому потоком даних може бути потік даних, який може представляти окремий інтерес для прийому за допомогою мобільного пристрою. Мобільний пристрій в рамках зони покриття такої базової станції може використовуватися для того, щоб приймати один, декілька або всі потоки даних, переносимі за допомогою складового потоку. Аналогічно, мобільний пристрій може передавати дані в базову станцію або інший мобільний пристрій. Як правило, мобільні пристрої використовують потужність (наприклад, живлення акумулятора) при включенні, а також протягом періодів зв'язку з базовою станцією і/або іншими мобільними пристроями через базову станцію. Величина потужності, споживана за допомогою мобільного пристрою, може залежати частково від конфігурації мобільного пристрою і/або функції (наприклад, операції), що виконується за допомогою мобільного пристрою. Зменшення величини потужності, що використовується за допомогою мобільного пристрою, бажано, оскільки це зменшення може приводити до збільшення часу роботи від акумулятора і зниження витрат на те, щоб використовувати мобільний пристрій і акумулятор. Проте, протягом режимів "очікування", режими вимірювань для UE не очевидні, і його взаємодія з режимом вимірювань в підключеному режимі не чітко визначена. 1 UA 101815 C2 5 10 15 20 25 30 35 40 45 50 55 60 Суть винаходу Далі представлена спрощена суть для того, щоб надавати базове розуміння деяких аспектів розкритих аспектів. Ця суть не є всебічним оглядом, і вона не має наміром ні визначати ключові або найважливіші елементи, ні розмежовувати об'єм цих аспектів. Її мета полягає в тому, щоб представляти деякі ідеї описаних ознак в спрощеній формі як вступ в більш докладний опис, який представлений далі. Відповідно до одного або більше аспектів і їх відповідних розкриттів суті, різні аспекти описуються в зв'язку з наданням інфраструктури, щоб ініціювати вимірювання за допомогою абонентського обладнання (UE) в підключеному режимі і в переривчатому режимі роботи (наприклад, DRX). Різні аспекти даної новини надають можливість UE автономно (наприклад, незалежно від інструкцій від мережі) перейти в стан вимірювання і формувати звіт про вимірювання для мережі, коли якість обслуговуючого стільника падає нижче порогового значення параметра S_Intrasearch, який представляє попередньо визначене порогове значення якості, сконфігуроване за допомогою мережі. Коли UE переходить в такий стан вимірювання, UE бере участь в безперервному вимірюванні і одержує адекватні вибірки від фізичного рівня, щоб формувати оцінку вимірювань UE для поточної частоти. Потім, UE може відправляти такий звіт про вимірювання для поточної частоти в мережу і, отже, може виступати як тригера для мережі, щоб потім виділяти інтервал відсутності сигналу для вимірювань для можливої команди передачі обслуговування або надавати інтервали відсутності сигналу для вимірювань. Відповідно, така відправка звіту про вимірювання поточної частоти може виконувати подвійну функцію: 1) виконувати передачу обслуговування для мережі; і 2) ініціювати інтервал відсутності сигналу для вимірювань для вимірювання іншої частоти або іншої мережі радіодоступу (наприклад, щоб UE вимірювало інші частоти, UE необхідний інтервал відсутності сигналу для вимірювань і виділення інтервалу відсутності сигналу). Загалом, коли UE знаходиться в DRX-режимі, можливості одержання вибірок вимірювань залишаються обмеженими, і, отже, UE не може легко виконувати адекватну і точну оцінку вимірювань (наприклад, для поточного стільника, внутрішньостільникової частоти, міжстільникової частоти). По суті, в одному аспекті, дана новина використовує режим UE в DRX-режимі і зменшує виділення інтервалів відсутності сигналу для вимірювань. Крім того, UE надається можливість виконувати міжчастотні вимірювання і/або вимірювання між RAT автономно за допомогою використання "природних інтервалів відсутності сигналу" з своєї DRX-конфігурації, коли належить виконувати такі вимірювання. Крім цього, різні аспекти дають можливість мережі означати для UE: інформацію, пов'язану з подіями вимірювань, які можуть використовуватися для того, щоб ініціювати конкретне вимірювання (наприклад, міжчастотне, внутрішньочастотне, поточної частоти обслуговуючого сектора і т.п.); інформацію, пов'язану з типом вимірювань, що запитується за допомогою UE; і інформацію, пов'язану з передачею повідомлення мережі, що формується. Згідно з пов'язаною технологією, спочатку UE знаходиться в DRX-режимі, в якому вимірювання за допомогою UE обмежене, і вимірює тільки якість обслуговуючого стільника і не вимірює інші вузли на цій частоті. Потім, UE виявляє, що якість радіозв'язку обслуговуючого стільника падає нижче попередньо визначеного параметра S_Intrasearch (наприклад, попередньо визначеного сконфігурованого за допомогою мережі параметра). Потім UE бере участь в безперервному проведенні міжчастотних вимірювань (наприклад, вимірювань від фізичного рівня). Після цього, після завершення цих вимірювань, звіт про вимірювання може бути сформований і відправлений за допомогою UE в мережу. На основі такого повідомлення, мережа може надавати виділення інтервалу відсутності сигналу для UE так, щоб UE могло виявляти інші внутрішньочастотні вимірювання. Інший аспект стосується пристрою бездротового зв’язку. Пристрій бездротового зв’язку може включати в себе щонайменше один процесор, виконаний з можливістю виявляти, що якість радіозв'язку обслуговуючого стільника падає нижче попередньо визначеного параметра S_Intrasearch (наприклад, попередньо визначеного сконфігурованого за допомогою мережі параметра), коли UE знаходиться в DRX-режимі. Щонайменше один процесор додатково може бути виконаний з можливістю надавати безперервне вимірювання міжчастотних вимірювань (наприклад, вимірювання від фізичного рівня). Ще один інший аспект стосується комп'ютерного програмного продукту, який може мати машиночитаний носій, що має код для інструктування щонайменше одному комп'ютеру виявляти, що якість радіозв'язку обслуговуючого стільника падає нижче попередньо визначеного параметра S_Intrasearch, коли UE знаходиться в DRX-режимі. Такий код додатково може інструктувати щонайменше одному комп'ютеру приймати виділення інтервалу відсутності сигналу UE, щоб виявляти інші внутрішньочастотні вимірювання. 2 UA 101815 C2 5 10 15 20 25 30 35 40 45 50 55 60 Згідно з додатковим аспектом, мережа може попередньо конфігурувати UE, щоб починати міжчастотне вимірювання і/або вимірювання між RAT (технологія радіодоступу) автоматично, якщо попередньо визначені критерії події вимірювання ініційовані (наприклад, якість обслуговуючого стільника падає нижче порогового значення). Це зменшує вимогу по передачі звіту про вимірювання і виділенню інтервалу відсутності сигналу. Отже, надається повна автономія UE для початку міжчастотного вимірювання, вимірювання між RAT, а також внутрішньочастотного вимірювання. Для досягнення вищезгаданих і пов'язаних цілей один або більше варіантів здійснення містять ознаки, далі повністю описані і конкретно вказані в формулі винаходу. Подальший опис і прикладені креслення детально викладають певні ілюстративні аспекти одного або більше варіантів здійснення. Проте, ці аспекти вказують тільки на деякі з множини способів, якими можуть бути використані принципи різних варіантів здійснення, і описані варіанти здійснення мають намір включати в себе всі такі аспекти і їх еквіваленти. Короткий опис креслень Фіг.1 ілюструє зразкову блок-схему для керування режимом вимірювань абонентського обладнання (UE) згідно з різними аспектами. Фіг.2 ілюструє зразкову систему, яка може спрощувати формування звіту про вимірювання, асоційованого з мобільним пристроєм в рамках оточення бездротового зв’язку. Фіг.3 ілюструє додаткову систему, яка може спрощувати формування звіту про вимірювання згідно з іншими аспектами. Фіг.4 ілюструє технологію формування звіту про вимірювання за допомогою UE в переривчатому режимі роботи (DRX) згідно з одним аспектом. Фіг.5 ілюструє додаткову технологію використання звіту про вимірювання, сформованого за допомогою UE в DRX-режимі. Фіг.6 ілюструє бездротовий зв'язок згідно з аспектом даної новини. Фіг.7 ілюструє додатковий бездротовий зв'язок згідно з додатковим аспектом. Фіг.8 ілюструє систему бездротового зв’язку з множинним доступом згідно з одним або більше аспектами. Фіг.9 ілюструє систему зв'язку, яка керує режимом вимірювань UE згідно з додатковим аспектом. Фіг.10 ілюструє додаткову систему зв'язку для керування режимом вимірювань в DRXрежимі згідно з додатковим аспектом. Фіг.11 є ілюстрацією системи, яка спрощує формування повідомлення за допомогою UE в DRX-режимі згідно з аспектом даної новини. Докладний опис винаходу Різні аспекти описуються далі з посиланням на креслення. У нижченаведеному описі, для цілей пояснення, багато які конкретні деталі пояснені для того, щоб надавати повне розуміння одного або більше аспектів. Проте, може бути очевидним, що такі аспекти можуть застосовуватися на практиці без цих конкретних деталей. При використанні в даній заявці, терміни "компонент", "модуль", "система" і т.п. мають намір включати в себе пов'язаний з комп'ютером об'єкт, такий як, але не тільки, апаратні засоби, мікропрограмне забезпечення, комбінація апаратних засобів і програмного забезпечення, програмне забезпечення або програмне забезпечення в ході виконання. Наприклад, компонент може бути, але не тільки, процесом, запущеним на процесорі, процесором, об'єктом, виконуваним файлом, потоком виконання, програмою і/або комп'ютером. Як ілюстрація, і додаток, запущений на обчислювальному пристрої, і обчислювальний пристрій може бути компонентом. Один або більше компонентів можуть постійно розміщуватися всередині процесу і/або потоку виконання, і компонент може бути локалізований на комп'ютері і/або розподілений між двома і більш комп'ютерами. Крім того, ці компоненти можуть виконуватися з різних машиночитаних носіїв, що зберігають різні структури даних. Компоненти можуть обмінюватися даними за допомогою локальних і/або віддалених процесів, наприклад, відповідно до сигналу, що має один або більше пакетів даних, наприклад, даних з одного компонента, взаємодіючого з іншим компонентом в локальній системі, розподіленій системі і/або по мережі, наприклад, по Інтернету, з іншими системами за допомогою сигналу. Крім того, різні аспекти описуються в даному документі в зв'язку з терміналом, який може бути дротовим терміналом або бездротовим терміналом. Термінал також може називатися системою, пристроєм, абонентським модулем, абонентською станцією, мобільною станцією, мобільним апаратом, мобільним пристроєм, віддаленою станцією, віддаленим терміналом, терміналом доступу, користувацьким терміналом, терміналом, пристроєм зв'язку, користувацьким агентом, користувацьким пристроєм або абонентським обладнанням (UE). 3 UA 101815 C2 5 10 15 20 25 30 35 40 45 50 55 60 Бездротовим терміналом може бути стільниковий телефон, супутниковий телефон, бездротовий телефон, телефон по протоколу ініціювання сеансу (SIP), станція бездротового абонентського доступу (WLL), персональний цифровий пристрій (PDA), кишеньковий пристрій з підтримкою бездротових з'єднань, обчислювальний пристрій або інші обробляючі пристрої, підключений до бездротового модему. Крім цього, різні аспекти описуються в даному документі в зв'язку з базовою станцією. Базова станція може бути використана для обміну даними з бездротовим терміналом(ами) і також може згадуватися як точка доступу, вузол В або якийнебудь інший термін. Крім того, термін "або" має на увазі значення що включає "або" замість того, що виключає "або". Таким чином, якщо інше не вказане або не є очевидним з контексту, "X використовує А або В" має на увазі значення будь-якого з природних включаючих перестановок. Таким чином, фраза "X використовує А або В" задовольняється за допомогою будь-кого з наступних випадків: "X використовує А; X використовує В; або X використовує як А, так і В". Крім цього, артиклі "a" і "an" при використанні в даній заявці і прикладеній формулі винаходу, загалом, повинні тлумачитися так, щоб означати "один або більше", якщо інше не вказане або не є очевидним з контексту, що спрямовано на форму однини. Технології, описані в даному документі, можуть використовуватися для різних систем бездротового зв’язку, таких як системи CDMA, TDMA, FDMA, OFDMA, SC-FDMA і інші системи. Терміни "система" і "мережа" часто використовуються взаємозамінно. CDMA-система може реалізовувати таку технологію радіозв'язку, як універсального наземного радіодоступу (UTRA), cdma2000 і т.д. UTRA включає в себе широкосмугову CDMA (W-CDMA) і інші варіанти CDMA. Додатково, cdma2000 охоплює стандарти IS-2000, IS-95 і IS-856. TDMA-система може реалізовувати таку технологію радіозв'язку, як глобальна система мобільного зв'язку (GSM). OFDMA-система може реалізовувати таку технологію радіозв'язку, як вдосконаленого UTRA (EUTRA), надширокосмугова передача для мобільних пристроїв (UMB), IEEE 802.11 (Wi-Fi), IEEE 802.16 (WiMAX), IEEE 802.20, Flash-OFDMо і т.д. UTRA і E-UTRA є частиною універсальної системи мобільного зв'язку (UMTS). Стандарт довгострокового розвитку (LTE) 3GPP є версією UMTS, яка використовує E-UTRA, яка застосовує OFDMA в низхідній лінії зв'язку і SC-FDMA у висхідній лінії зв'язку. UTRA, E-UTRA, UMTS, LTE і GSM описуються в документах організації, званої Партнерським проектом третього покоління (3GPP). Додатково, cdma2000 і UMB описуються в документах організації, званої Партнерським проектом третього покоління 2 (3GPP2). Різні аспекти або ознаки представляються відносно систем, які можуть включати в себе певне число пристроїв, компонентів, модулів і т.п. Потрібно розуміти і брати до уваги, що різні системи можуть включати в себе додаткові пристрої, компоненти, модулі і т.д. і/або можуть не включати в себе все з пристроїв, компонентів, модулів і т.д., пояснених в зв'язку з кресленнями. Також може використовуватися комбінація цих підходів. Фіг.1 ілюструє зразкову блок-схему для керування режимом вимірювань UE згідно з аспектом. Система 100 надає інфраструктуру для того, щоб ініціювати вимірювання за допомогою UE в підключеному режимі і в переривчатому режимі роботи (DRX). Як проілюстровано на фіг. 1, UE 116 спочатку надається можливість починати вимірювання обслуговуючої частоти. Після того як UE 116 починає безперервні вимірювання, різні аспекти оцінюють події вимірювань, сконфігуровані для UE 116, наприклад, за допомогою мережі. Переривчатий режим роботи (DRX) може сприяти зниженню споживаної потужності в пристрої зв'язку (наприклад, мобільному пристрої). Наприклад, UE 116 може використовувати контролер режиму очікування, який може спрощувати вибір і/або перемикання в необхідний режим очікування або припинення роботи частково на основі попередньо заданих критеріїв режиму очікування. Різні аспекти даної новини надають можливість UE автономно (наприклад, незалежно від інструкцій від мережі) перейти в стан вимірювання і формувати звіт про вимірювання для мережі, коли якість обслуговуючого стільника падає нижче порогового значення параметра S_Intrasearch, який представляє попередньо визначене порогове значення якості, сконфігуроване за допомогою мережі. Коли UE переходить в такий стан вимірювання, UE 116 бере участь в безперервному вимірюванні і одержує адекватні вибірки від фізичного рівня, щоб формувати оцінку вимірювань UE для поточної частоти. Потім, UE 116 може відправляти такий звіт про вимірювання для поточної частоти в мережу і, отже, може виступати як тригер для мережі, щоб потім виділяти інтервал відсутності сигналу для вимірювань для можливої команди передачі обслуговування або надавати інтервали відсутності сигналу для вимірювань. Відповідно до аспекту, UE 116 може бути виконано так, що цей мобільний пристрій може перейти (наприклад, перемикатися) між різними режимами, такими як режим очікування з 4 UA 101815 C2 5 10 15 20 25 30 35 40 45 50 55 60 максимальним зниженням енергоспоживання (DS), режим очікування з незначним зниженням енергоспоживання (LS) і/або режим безперервного прийому (CRX) частково на основі попередньо заданих критеріїв режиму очікування. У одному аспекті, мобільний пристрій (наприклад, 116) може мати цикли (наприклад, переривчатої передачі (DTX)), причому кожний цикл може включати в себе період активації, де мобільний пристрій може відстежувати передачі від базової станції або обслуговуючого eNB 102, і/або період деактивації, де формування радіочастоти (RF) може відключатися в мобільному пристрої, щоб сприяти зниженню споживаної потужності. Довжина конкретного циклу, асоційованого з конкретним режимом, може бути основана частково на загальній довжині відповідного періоду деактивації, комбінованого з відповідним періодом активації в рамках циклу. Таким чином, наприклад, оскільки період деактивації, асоційований з DS-режимом, може бути тривалішим за період деактивації, асоційований з LS-режимом, DRX-цикл для DS-режиму може бути тривалішим за DRX-цикл для LS-режиму. У одному аспекті, DS-режим може мати цикл (наприклад, DRX-цикл) з вказаним періодом деактивації, асоційованим з переривчатим прийомом (DRX), який може бути тривалішим вказаного періоду деактивації для циклу, асоційованого з LS-режимом, або вказаного періоду деактивації для циклу, асоційованого з CRX-режимом (наприклад, який може мати період деактивації дорівнює 0), щоб сприяти зниженню споживаної потужності (наприклад, зменшувати використання живлення акумулятора). Протягом періоду деактивації, мобільний пристрій (наприклад, 116) може припиняти (наприклад, деактивувати) RF-формування (наприклад, якщо також є період переривчатої передачі (DTX)), при цьому протягом періоду деактивації мобільний пристрій не може приймати дані або керуючу інформацію, щоб сприяти зниженню споживаної потужності. DS-режим також може мати вказаний період деактивації, асоційований з DTX, який може бути тривалішим за період деактивації, асоційований з LSрежимом або CRX-режимом (наприклад, який може мати період деактивації, що дорівнює 0), щоб сприяти зниженню споживаної потужності. DS-режим додатково може мати вказаний період часу активації протягом циклу, причому період активації може виникати менш часто, ніж період активації для LS-режиму, і причому мобільний пристрій (наприклад, 116) може приймати певну інформацію (наприклад, керуючу інформацію) під час таких періодів активації. DS-режим також може мати вказаний період часу активації протягом DTX-циклу. У DS-режимі, мобільний пристрій (наприклад, 116) не може передавати дані через канал передачі даних, але може приймати і/або передавати керуючу інформацію через канал керування протягом періоду активації (наприклад, інтервалів активації). Щоб обмінюватися даними з базовою станцією 102, мобільний пристрій (наприклад, 116) повинен перейти з DS-режиму або в LS-режим, або в CRXрежим. Кожний з DS-режиму, LS-режиму і CRX-режиму додатково може бути сконфігурований частково на основі відповідних атрибутів CQI, відповідних атрибутів зондувального опорного сигналу (SRS), відповідних подій вимірювань і/або відповідних значень таймера, де значення таймера можуть бути використані для того, щоб спрощувати визначення того, коли мобільний пристрій (наприклад, 116) повинен перейти з одного режиму в інший режим. Наприклад, атрибути CQI можуть бути сконфігуровані або оновлені частково на основі типу режиму очікування або переходу з одного режиму очікування в інший режим очікування. Відносно попередньо заданих критеріїв режиму очікування, такі критерії можуть стосуватися, наприклад, явного сигналу (наприклад, керуючого повідомлення) від базової станції 102, вказуючого і/або спрямовуючого мобільний пристрій (наприклад, 116) перейти з одного режиму в інший режим (наприклад, з LS-режиму в DS-режим), і/або неявного сигналу (наприклад, відсутності передачі даних, асоційованої з мобільним пристроєм, протягом попередньо визначеного періоду часу або більше). Мобільний пристрій (наприклад, 116) може відстежувати і аналізувати інформацію, що приймається, таку як керуючі повідомлення, повідомлення з даними і/або інформацію, що стосується тривалості між подіями (наприклад, прийом або відправка передачі даних або керуючої інформації), і/або тип подій, які виникають, і може керувати вибором і/або перемиканням між різними режимами частково на основі попередньо заданих критеріїв режиму очікування. Мобільний пристрій (наприклад, 116), також може відстежувати тривалість між подіями, щоб спрощувати визначення того, закінчився чи ні попередньо визначений період часу між конкретними подіями, щоб ініціювати перехід з одного режиму в інший режим. Мобільний пристрій (наприклад, 116) може перейти в LS-режим або DSрежим частково на основі попередньо заданих критеріїв режиму очікування, щоб сприяти зниженню споживаної потужності. Як результат, мобільний пристрій (наприклад, 116) може сприяти зниженню споживаної потужності в порівнянні з традиційними мобільними пристроями. Відносно явного сигналу, явний сигнал може включати в себе керуюче повідомлення L1/L2 і/або керуюче повідомлення L1/L2 і диспетчеризовану низхідну лінію зв'язку даних (наприклад, 5 UA 101815 C2 5 10 15 20 25 30 35 40 45 50 55 60 канал керування L1/L2 + DL SCH), що відправляється з базової станції 102 в мобільний пристрій (наприклад, 116), де попередньо задані критерії режиму очікування можуть забезпечувати, що при прийомі такого явного сигналу, мобільний пристрій повинен перейти з DS-режиму в LSрежим (наприклад, відносно DRX і/або DTX), і мобільний пристрій може перейти з DS-режиму в LS-режим. Явний сигнал може бути сформований за допомогою базової станції 102 і відправлений в мобільний пристрій (наприклад, 116), наприклад, коли базова станція 102 знає, що не повинно бути обмінів даними і/або не було обмінів даними між базовою станцією 102 і мобільним пристроєм протягом попередньо заданого періоду часу, частково на основі попередньо заданих критеріїв режиму очікування. Базова станція 102 також може відстежувати кількість часу, яка закінчилася між обмінами даними з мобільним пристроєм (наприклад, 116), щоб спрощувати визначення того, закінчився чи ні попередньо заданий період часу між обмінами даними. Фіг.2 ілюструє систему 200, яка може спрощувати переходи між різними режимами очікування, асоційованими з мобільним пристроєм в рамках оточення бездротового зв’язку. Система 200 включає в себе базову станцію 202, яка може обмінюватися даними з одним або більше мобільними пристроями, такими як UE 216. Потрібно розуміти і брати до уваги, що тільки один мобільний пристрій проілюстрований на фіг. 2 для ясності і стислості. Крім того, базова станція 202 може обмінюватися даними з іншою базовою станцією(ями) і/або будь-якими іншими пристроями (наприклад, серверами) (не показані), які можуть виконувати такі функції, як, наприклад, аутентифікація, авторизація, облік, тарифікація і оплата абонентських послуг і т.д. Базова станція 202 і UE 216 можливо, відповідно, ідентичними або аналогічними і/або можуть містити, відповідно, ідентичну або аналогічну функціональність відповідним компонентам, як більш повно описано в даному документі, наприклад, відносно системи 200. UE 216 може бути функціонально сполучений (наприклад, бездротове з'єднання) з базовою станцією 202, де з'єднання може містити канал передачі даних і канал керування. Канал передачі даних може спрощувати передачу даних між UE 216 і базовою станцією 202, і канал керування може спрощувати передачу керуючої інформації між мобільним пристроєм і базовою станцією 202. Наступне пояснення надає приклади для переходу UE 216 між різними режимами. У одному конкретному прикладі, UE 216 може включати в себе контролер 203 режиму очікування, який може спрощувати перехід UE 216 між різними режимами очікування, такими як DS-режим, LS-режим і/або CRX-режим (наприклад, відносно DRX і DTX) частково на основі попередньо заданих критеріїв режиму очікування, які можуть зберігатися в сховищі даних 204. Контролер 203 режиму очікування може спрощувати витягання інформації, асоційованої із попередньо заданими критеріями режиму очікування, з сховища даних 204 і може надавати попередньо задані критерії режиму очікування в компонент 206 аналізатора, який може оцінювати інформацію, що приймається, що стосується активності (наприклад, обміни даними, асоційовані з UE 216), і може порівнювати таку інформацію, що приймається із попередньо заданими критеріями режиму очікування, щоб спрощувати визначення того, повинне чи ні UE 216 перейти з одного режиму в інший режим. Потрібно брати до уваги, що сховище даних, описане в даному документі, може бути енергозалежним запам'ятовуючим пристроєм або енергонезалежним запам'ятовуючим пристроєм або може включати в себе як енергозалежний, так і енергонезалежний запам'ятовуючий пристрій. Як ілюстрація, але не обмеження, енергонезалежний запам'ятовуючий пристрій може включати в себе постійний запам'ятовуючий пристрій (ROM), програмований ROM (PROM), ROM, що електрично програмується (EPROM), ROM, що електрично стирається (EEPROM), флеш-пам'ять і/або енергонезалежний оперативний запам'ятовуючий пристрій (NVRAM). Енергозалежний запам'ятовуючий пристрій може включати в себе оперативний запам'ятовуючий пристрій (RAM), який може виступати як зовнішній кеш. Як ілюстрація, але не обмеження, RAM доступний в багатьох формах, таких як синхронний RAM (SRAM), динамічний RAM (DRAM), синхронний DRAM (SDRAM), SDRAM з подвійною швидкістю передачі (DDR SDRAM), вдосконалений SDRAM (ESDRAM), Synchlink DRAM (SLDRAM) і direct Rambus RAM (DRRAM). Запам'ятовуючий пристрій 608 даних систем і способів має намір містити (але не тільки) ці і будь-які інші відповідні типи запам'ятовуючих пристроїв. UE 216 додатково може включати в себе таймер 208, який може відстежувати кількість часу, яка закінчилася між виникненням подій, таку як, наприклад, кількість часу, яка закінчилася між обмінами даними, асоційованими з UE 216. Таймер 208 може надавати інформацію, що стосується минулого часу між подіями, в контролер 203 режиму очікування і/або аналізатор 206, щоб спрощувати визначення того, є чи ні мобільний пристрій 216 неактивним відносно обмінів даними протягом попередньо визначеної кількості часу або більше, причому така попередньо визначена кількість часу може вказуватися за допомогою попередньо заданих критеріїв режиму 6 UA 101815 C2 5 10 15 20 25 30 35 40 45 50 55 60 очікування, і причому може бути різна попередньо визначена кількість часу, що використовується відносно різних типів переходів (наприклад, одна попередньо визначена кількість часу, асоційована з визначенням того, перейти чи ні з CRX-режиму в LS-режим; інша попередньо визначена кількість часу, асоційована з визначенням того, перейти чи ні між LSрежимом і DS-режимом), і/або різних типів передач (наприклад, прийом даних, передача даних). Наприклад, UE 216 може бути в CRX-режимі, і компонент 206 аналізатора може приймати інформацію часу з таймера 208, вказуючу, що немає обміну даними між UE 216 і базовою станцією 202 протягом двох секунд. Аналізатор 206 може порівнювати таку інформацію часу із попередньо заданими критеріями режиму очікування, які в цьому прикладі можуть вказувати, щоб UE 216 перейшло з CRX-режиму в LS-режим, якщо дві або більше секунди закінчилося з останнього обміну даними. Аналізатор 206 може визначати те, що попередньо задані критерії режиму очікування задоволені, щоб перейти з CRX-режиму в LS-режим, і може передавати це визначення в контролер 203 режиму очікування. Контролер 203 режиму очікування може спрощувати перехід (наприклад, перемикання) UE 216 з CRX-режиму в LS-режим частково на основі визначення і/або попередньо заданих критеріїв режиму очікування. Минулий час, який задовольняє попередньо заданим критеріям режиму очікування для переходу з CRX-режиму в LS-режим, може бути неявним сигналом, щоб виконувати такий перехід. Як інший приклад, UE 216 може бути в LS-режимі. Мобільний пристрій 216 може приймати явний сигнал, такий як канал керування L1/L2 або керуванняL1/L2 + DL SCH, від базової станції 202, який вказує, що UE 216 повинно перейти з LS-режиму в DS-режим. Таке повідомлення може надаватися в аналізатор 206, який може порівнювати повідомлення із попередньо заданими критеріями режиму очікування, що приймаються, причому такі критерії можуть вказувати, що перехід з LS-режиму в DS-режим повинен виконуватися при прийомі такого повідомлення, і аналізатор 206 може визначати те, що повинен бути перехід з LS-режиму в DSрежим. Аналізатор 206 може передавати це визначення в контролер 203 режиму очікування, і контролер 203 режиму очікування може спрощувати перехід UE 216 з LS-режиму в DS-режим. Як пояснено вище, UE 216 може автономно (наприклад, незалежно від інструкцій від мережі) перейти в стан вимірювання і формувати звіт про вимірювання для мережі, коли якість обслуговуючого стільника падає нижче порогового значення параметра S_Intrasearch, який представляє попередньо визначене порогове значення якості, сконфігуроване за допомогою мережі. Коли UE переходить в такий стан вимірювання, UE бере участь в безперервному вимірюванні і одержує адекватні вибірки від фізичного рівня, щоб формувати оцінку вимірювань UE для поточної частоти. Потім, UE може відправляти такий звіт про вимірювання для поточної частоти в мережу і, отже, може виступати як тригер для мережі, щоб потім виділяти інтервал відсутності сигналу для вимірювань для можливої команди передачі обслуговування або надавати інтервали відсутності сигналу для вимірювань. Фіг.3 ілюструє систему 300, яка реалізовує прийом звіту про вимірювання і додатково спрощує переходи між різними режимами очікування, асоційованими з мобільним пристроєм в рамках оточення бездротового зв’язку. Система 300 включає в себе базову станцію 312, яка може обмінюватися даними з одним або більше мобільними пристроями, такими як мобільний пристрій 316. Потрібно розуміти і брати до уваги, що тільки один мобільний пристрій проілюстрований на фіг. 3 для ясності і стислості. Крім того, базова станція 312 може обмінюватися даними з іншою базовою станцією(ями) і/або будь-якими іншими пристроями (наприклад, серверами) (не показані), які можуть виконувати такі функції, як, наприклад, аутентифікація, авторизація, облік, тарифікація і оплата абонентських послуг і т.д. Базова станція 312 може включати в себе контролер 302, який може спрощувати керування переходами між різними режимами очікування в мобільному пристрої 316. Наприклад, контролер 302 разом з аналізатором 304 може спрощувати оцінку і/або порівняння інформації, релевантної до визначень переходів з урахуванням попередньо заданих критеріїв режиму очікування, щоб спрощувати визначення того, слідує чи ні формувати і відправляти явний сигнал (наприклад, керуюче повідомлення) в мобільний пристрій 316, спрямовуючи мобільний пристрій 316 перейти з одного режиму очікування в інший режим. Базова станція 312 також може включати в себе таймер 306, який може відстежувати тривалість, яка закінчилася між обмінами даними або від останнього обміну даними між базовою станцією 312 і мобільним пристроєм 316. Таймер 306 може надавати таку інформацію часу в контролер 302 і/або аналізатор 304, і така інформація часу може оцінюватися (наприклад, порівнюватися) відносно попередньо заданих критеріїв режиму очікування, щоб спрощувати визначення того, повинен чи ні виконуватися перехід. Базова станція 312 також може містити планувальник 308, який може диспетчеризувати передачі по висхідній лінії зв'язку і/або низхідній лінії зв'язку між базовою станцією 312 і 7 UA 101815 C2 5 10 15 20 25 30 35 40 45 50 55 60 мобільним пристроєм 316. Планувальник 308 може диспетчеризувати передачі по низхідній лінії зв'язку, щоб вони відбувалися, коли мобільний пристрій 316 знаходиться в періоді або стані активації (наприклад, в періоді активації LS-режиму або CRX-режиму, який може бути потрібний безперервній активації). Планувальник 308 також може диспетчеризувати передачі по висхідній лінії зв'язку, щоб вони відбувалися, коли мобільний пристрій 316 знаходиться в періоді активації (наприклад, в періоді активації LS-режиму або CRX-режиму, який може бути потрібний безперервній активації). Планувальник 308 може спрощувати передачу необхідних керуючих повідомлень і/або асоційованих даних як частина конкретної передачі. Базова станція може приймати звіт про вимірювання від UE або мобільного пристрою 316. Фіг.4 ілюструє пов'язану технологію 400 надання інфраструктури для того, щоб ініціювати вимірювання за допомогою UE в підключеному режимі і в переривчатому режимі роботи. Хоча зразковий спосіб проілюстрований і описаний в даному документі як послідовність етапів, що представляють різні події і/або дії, даний винахід не обмежений проілюстрованим порядком цих етапів. Наприклад, деякі дії або події можуть відбуватися в різних послідовностях і/або одночасно з іншими діями або подіями, нарівні з послідовністю, проілюстрованою в даному документі, відповідно до винаходу. Крім цього, не всі проілюстровані етапи, події або дії можуть вимагатися для того, щоб реалізовувати технологію відповідно до даного винаходу. Крім того, потрібно розуміти, що зразковий спосіб і інші способи згідно з винаходом можуть бути здійснені в асоціації зі способом, проілюстрованим і описаним в даному документі, а також в зв'язку з іншими не проілюстрованими або описаними системами і пристроєм. Спочатку на етапі 410, UE перемикається в переривчатий режим роботи, такий як DRX. Наприклад, мобільний пристрій може використовувати аналізатор, який може працювати разом з контролером режиму очікування, щоб оцінювати інформацію, релевантну для визначення переходів в режим очікування, таку як явні сигнали (наприклад, повідомлення від базової станції, інструктуюча зміна режиму очікування), неявні сигнали (наприклад, немає обмінів даними між мобільним пристроєм і базовою станцією протягом попередньо визначеного періоду часу), поточний стан режиму очікування і/або доступні стани режиму очікування, щоб визначати те, виконується умова чи ні, частково на основі попередньо заданих критеріїв режиму очікування так, що перехід в інший режим очікування повинен виконуватися. Якщо така умова виконується, контролер режиму очікування може спрощувати перехід з поточного режиму очікування в інший режим очікування, щоб сприяти зниженню споживаної потужності за допомогою мобільного пристрою. Потім на етапі 420 виконується визначення відносно того, щоб верифікувати, падає чи ні якість обслуговуючого стільника нижче порогового значення параметра S_Intrasearch, який представляє попередньо визначене порогове значення якості, сконфігуроване за допомогою мережі. Якщо так, на етапі 430 UE переходить в стан вимірювання, в якому UE бере участь в безперервному вимірюванні і одержує адекватні вибірки від фізичного рівня, щоб формувати оцінку вимірювань UE для поточної частоти. Потім на етапі 440, UE може відправляти цей звіт про вимірювання для поточної частоти в мережу. Фіг.5 ілюструє додаткову технологію 500, в якій на етапі 510, мережа приймає звіт про вимірювання від UE, яке асоційоване з обслуговуючим стільником, що має якість обслуговування, яка падає нижче попередньо визначеного параметра (наприклад, параметра S_Intrasearch). Дана відправка звіту про вимірювання поточної частоти може виконувати подвійну функцію: виконання передачі обслуговування для мережі на етапі 520 і/або ініціювання інтервалу відсутності сигналу для вимірювань для вимірювання іншої частоти або іншої мережі радіодоступу на етапі 530 (наприклад, щоб UE вимірювало інші частоти UE, необхідний інтервал відсутності сигналу для вимірювань і виділення інтервалу відсутності сигналу). Загалом, коли UE знаходиться в DRX-режимі, можливості одержання вибірок вимірювань залишаються обмеженими, і, отже, UE не може легко виконувати адекватну і точну оцінку вимірювань (наприклад, для поточного стільника, внутрішньостільникової частоти, міжстільникової частоти). Отже, технологія 500 використовує режим UE в DRX-режимі на етапі 540 і, отже, зменшує виділення інтервалів відсутності сигналу для вимірювань. Крім того, UE надається можливість виконувати міжчастотні вимірювання і/або вимірювання між RAT автономно за допомогою використання "природних інтервалів відсутності сигналу" з своєї DRXконфігурації, коли належить виконувати такі вимірювання. Як пояснено вище, різні аспекти дають можливість мережі означати для UE: інформацію, пов'язану з подіями вимірювань, які можуть використовуватися для того, щоб ініціювати конкретне вимірювання (наприклад, міжчастотне, внутрішньочастотне, поточної частоти обслуговуючого сектора і т.п.); інформацію, пов'язану з типом вимірювань, що виявляється за допомогою UE; і інформацію, пов'язану з передачею повідомлення мережі, що формується. 8 UA 101815 C2 5 10 15 20 25 30 35 40 45 50 55 У іншому аспекті, повна автономія UE для початку міжчастотного вимірювання, вимірювання між RAT, а також внутрішньочастотного вимірювання також може надаватися. Наприклад, UE може попередньо конфігуруватися за допомогою мережі, щоб починати міжчастотне вимірювання і/або вимірювання між RAT (технологія радіодоступу) автоматично, якщо попередньо визначені критерії події вимірювання ініційовані (наприклад, якість обслуговуючого стільника падає нижче порогового значення). Це зменшує вимогу по передачі звіту про вимірювання і виділенню інтервалу відсутності сигналу. Отже, повна автономія UE для початку міжчастотного вимірювання, вимірювання між RAT, а також внутрішньочастотного вимірювання також може надаватися. Фіг.6 ілюструє систему 600 бездротового зв’язку відповідно до різних аспектів, представлених в даному документі. Система 600 може містити одну або більше базових станцій 602 в одному або більше секторах, які приймають, передають, ретранслюють і т.п. сигнали бездротового зв’язку один одному і/або одному або більше мобільним пристроям 604. Кожна базова станція 602 може містити декілька ланцюжків передавального пристрою і ланцюжків приймального пристрою (наприклад, по одній для кожної передавальної і приймальної антени), кожна з яких, в свою чергу, може містити множину компонентів, асоціативно пов'язаних з передачею і прийомом сигналів (наприклад, процесорів, модуляторів, мультиплексорів, демодуляторів, демультиплексорів, антен і т.д.). Кожний мобільний пристрій 604 може містити один або більше ланцюжків передавальних пристроїв і ланцюжків приймальних пристроїв, які можуть бути використані для системи з багатьма входами і багатьма виходами (MIMO). Кожний ланцюжок передавальних пристроїв і приймальних пристроїв може містити множину компонентів, асоційованих з передачею і прийомом сигналів (наприклад, процесорів, модуляторів, мультиплексорів, демодуляторів, демультиплексорів, антен і т.д.), як повинні визнавати фахівці в даній галузі техніки. Під час передачі обслуговування від базової станції до іншої базової станції UE 604 або мобільний пристрій повідомляє вимірювання початкового eNB і інтенсивність сигналу в початковий вузол. Якщо початковий eNB визначає виконувати передачу обслуговування, запит на передачі обслуговування відправляється від початкового eNB в цільовий eNB. Як пояснено вище, аспекти даної новини надають можливість UE автономно (наприклад, незалежно від інструкцій від мережі) перейти в стан вимірювання і формувати звіт про вимірювання для мережі, коли якість обслуговуючого стільника падає нижче порогового значення параметра S_Intrasearch. Коли UE переходить в такий стан вимірювання, UE бере участь в безперервному вимірюванні і одержує адекватні вибірки від фізичного рівня, щоб формувати оцінку вимірювань UE для поточної частоти. Потім, UE може відправляти такий звіт про вимірювання для поточної частоти в мережу і, отже, може виступати як тригер для мережі, щоб потім виділяти інтервал відсутності сигналу для вимірювань для можливої команди передачі обслуговування або надавати інтервали відсутності сигналу для вимірювань. Фіг.7 ілюструє систему 70 бездротового зв’язку з множинним доступом згідно з одним або більше аспектами, ілюструється. Система 700 бездротового зв’язку може включати в себе одну або більше базових станцій, взаємодіючих з одним або більше користувацькими пристроями. Кожна базова станція надає покриття для множини секторів. Проілюстрована базова станція 702 з трьома секторами, яка включає в себе декілька груп антен, одна з яких включає в себе антени 704 і 706, інша включає в себе антени 708 і 710, а третя включає в себе антени 712 і 714. Як проілюстровано на фіг. 7, тільки дві антени показуються для кожної групи антен, проте, більше або менше антен може бути використано для кожної групи антен. Мобільний пристрій 716 підтримує зв'язок з антенами 712 і 714, де антени 712 і 714 передають інформацію в мобільний пристрій 716 по прямій лінії 718 зв'язку і приймають інформацію від мобільного пристрою 716 по зворотній лінії 720 зв'язку. Пряма лінія зв'язку (або низхідна лінія зв'язку) стосується лінії зв'язку від базових станцій до мобільних пристроїв, а зворотна лінія зв'язку (або висхідна лінія зв'язку) стосується лінії зв'язку від мобільних пристроїв до базових станцій. Мобільний пристрій 722 підтримує зв'язок з антенами 704 і 706, де антени 704 і 706 передають інформацію в мобільний пристрій 722 по прямій лінії зв'язку 724 і приймають інформацію від мобільного пристрою 722 по зворотній лінії зв'язку 726. У FDD-системі, наприклад, лінії зв'язку можуть використовувати різні частоти для зв'язку. Наприклад, пряма лінія 718 зв'язку може використовувати частоту, відмінну від частоти, що використовується за допомогою зворотної лінії 720 зв'язку. Кожна група антен і/або область, в якій вони призначені обмінюватися даними, може згадуватися як сектор базової станції 702. У одному або більше аспектів, кожна група антен виконана з можливістю передавати в мобільні пристрої в секторі або областях, що покривається 9 UA 101815 C2 5 10 15 20 25 30 35 40 45 50 55 за допомогою базової станції 702. Базова станція може бути стаціонарною станцією, що використовується для обміну даними з терміналами. При зв'язку по прямих лініях 718 і 724 зв'язки передавальні антени базової станції 702 можуть використовувати формування діаграми спрямованості для того, щоб поліпшувати відношення "сигнал-шум" прямих ліній зв'язку для різних мобільних пристроїв 716 і 722. Крім того, базова станція, що використовує формування діаграми спрямованості для того, щоб передавати в мобільні пристрої, розподілені довільно по її зоні покриття, може викликати меншу кількість перешкод з мобільними пристроями в сусідніх стільниках, ніж перешкоди, які можуть викликатися за допомогою базової станції. Фіг.8 ілюструє зразкову систему 800 бездротового зв’язку. Система 800 бездротового зв’язку показує одну базову станцію і один термінал скорочено. Проте, потрібно брати до уваги, що система 800 може включати в себе більше однієї базової станцію або точки доступу і/або більше одного термінала або користувацького пристрою, при цьому додаткові базові станції і/або термінали можуть бути багато в чому аналогічними або відмінними від зразкової базової станції і термінала, описаної нижче. Крім цього, потрібно брати до уваги, що базова станція і/або термінал можуть використовувати системи і/або способи, описані в даному документі, щоб спрощувати бездротовий зв'язок один з одним. Як проілюстровано на фіг. 8, в низхідній лінії зв'язку в точці 805 доступу процесор 810 даних передачі (TX) приймає, форматує, кодує, перемежовує і модулює (або виконує символьне перетворення) дані трафіку і надає символи модуляції (символи даних). Модулятор 815 символів приймає і обробляє символи даних і пілотні символи і надає потік OFDM-символів. Модулятор 815 символу мультиплексує дані і пілотні символи і одержує набір з N символів, що передаються. Кожний символ, що передається, може бути символом даних, пілотним символом або нульовим значенням сигналу. Пілотні символи можуть відправлятися безперервно в кожному періоді символу. Пілотні символи можуть бути мультиплексовані з частотним розділенням каналів (FDM), мультиплексовані з ортогональним частотним розділенням каналів (OFDM), мультиплексовані з часовим розділенням каналів (TDM), мультиплексовані з частотним розділенням каналів (FDM) або мультиплексовані з часовим розділенням каналів (CDM). Модуль передавального пристрою (TMTR) 820 приймає і перетворює потік символів в один або більше аналогових сигналів і додатково приводить до необхідних параметрів (наприклад, посилює, фільтрує і перетворює з підвищенням частоти) аналогові сигнали, щоб формувати сигнал низхідної лінії зв'язку, відповідний для передачі по бездротовому каналу. Сигнал низхідної лінії зв'язку потім передається за допомогою антени 825 в термінали. У терміналі 830, антена 835 приймає сигнал низхідної лінії зв'язку і надає сигнал, що приймається в модуль приймального пристрою (RCVR) 840. Приймальний пристрій 840 приводить до необхідних параметрів (наприклад, фільтрує, посилює і перетворює з пониженням частоти) сигнал, що приймається і оцифровує приведений до необхідних параметрів сигнал, щоб одержувати вибірки. Демодулятор 845 символів одержує символи, що приймаються, і надає пілотні символи, що приймаються в процесор 850 для оцінки каналу. Демодулятор 845 символів додатково приймає оцінки частотних характеристик для низхідної лінії зв'язку від процесора 850, виконує демодуляцію даних для символів даних, що приймаються для того, щоб діставати оцінки символів даних (які є оцінками символів, що передаються даних), і надає оцінки символів даних в процесор 855 RX-даних, який демодулює (тобто виконує зворотне символьне перетворення), зворотно перемежовує і декодує оцінки символів даних, щоб відновлювати дані трафіку, що передаються. Обробка за допомогою демодулятора 845 символів і процесора 855 RX-даних комплементарна обробці, що виконується за допомогою модулятора 815 символів і за допомогою процесора 810 ТХ-даних, відповідно, в точці 805 доступу. У висхідній лінії, зв'язку процесор 860 ТХ-даних обробляє дані трафіку і надає символи даних. Модулятор 865 символів приймає і мультиплексує символи даних з пілотними символами, виконує модуляцію і надає потік символів. Передавальний пристрій 870 потім приймає і обробляє потік символів, щоб формувати сигнал висхідної лінії зв'язку, який передається за допомогою антени 835 в точку 805 доступу. У точці 805 доступу, сигнал висхідної лінії зв'язку від термінала 830 приймається за допомогою антени 825 і обробляється за допомогою модуля 875 приймального пристрою, щоб одержувати вибірки. Демодулятор 880 символів після цього обробляє вибірки і надає пілотні символи, що приймаються і оцінки символів даних для висхідної лінії зв'язку. Процесор 885 RXданих обробляє оцінки символів даних для того, щоб відновлювати дані трафіку, що передаються за допомогою термінала 830. Процесор 890 виконує оцінку характеристик каналу для кожного активного термінала, що передає по висхідній лінії зв'язки. 10 UA 101815 C2 5 10 15 20 25 30 35 40 45 50 55 60 Процесори 890 і 850 керують (наприклад, контролюють, координують, регулюють і т.д.) роботою в точці 805 доступу і терміналі 830, відповідно. Відповідні процесори 890 і 850 можуть бути асоційовані із запам'ятовуючими пристроями (не показані), які зберігають програмні коди і дані. Процесори 890 і 850 також можуть виконувати обчислення, щоб діставати оцінки частотної і імпульсної характеристики для висхідної і низхідної ліній зв'язку, відповідно. У системі множинного доступу (наприклад, FDMA, OFDMA, CDMA, TDMA, SDMA і т.д.), множина терміналів можуть передавати паралельно по висхідній лінії зв'язку. У цій системі підсмуги частот пілотних сигналів можуть спільно використовуватися за допомогою різних терміналів. Технології оцінки каналів можуть бути використані у випадках, коли підсмуги частот пілотних сигналів для кожного термінала охоплюють всю робочу смугу частот (можливо, за винятком меж смуги частот). Така структура підсмуги частот пілотних сигналів повинна бути бажаною для того, щоб одержувати частотне рознесення для кожного термінала. Описані в даному документі технології можуть бути реалізовані різними засобами. Наприклад, ці технології можуть бути реалізовані в апаратних засобах, програмному забезпеченні або їх комбінації. При реалізації в апаратних засобах модулі обробки, що використовуються для оцінки каналу, можуть бути реалізовані в одній або більше спеціалізованих інтегральних схемах (ASIC), процесорів цифрових сигналів (DSP), пристроїв цифрової обробки сигналів (DSPD), програмованих логічних пристроїв (PLD), програмованих користувачем вентильних матриць (FPGA), процесорів, контролерів, мікроконтролерів, мікропроцесорів, інших електронних пристроїв, призначених для того, щоб виконувати описані в даному документі функції, або в комбінаціях зазначеного. При реалізації в програмному забезпеченні, реалізація може виконуватися за допомогою модулів (наприклад, процедур, функцій і т.п.), які виконують описані в даному документі функції. Програмні коди можуть бути збережені в запам'ятовуючому пристрої і приведені у виконання за допомогою процесорів 890 і 850. Зі посиланням тепер на фіг. 9, проілюстрований призначений для користувача пристрій 900, який може виконувати міжчастотні вимірювання і/або вимірювання між RAT автономно за допомогою використання "природних інтервалів відсутності сигналу" з своєї DRX-конфігурації, коли належить виконувати такі вимірювання. Система 900 містить приймальний пристрій 902, який може приймати сигнал, наприклад, від антени приймального пристрою. Приймальний пристрій 902 може виконувати типові дії, такі як фільтрація, посилення, перетворення з пониженням частоти і т.д. сигналу, що приймається. Приймальний пристрій 902 також може оцифровувати приведений до необхідних параметрів сигнал, щоб одержувати вибірки. Демодулятор 904 може одержувати символи, що приймаються протягом кожного періоду символу, а також надавати символи, що приймаються в процесор 906. Процесор 906 може бути процесором, виділеним аналізу інформації, що приймається за допомогою компонента 902 приймального пристрою, і/або формуванню інформації для передачі за допомогою передавального пристрою 908. Крім цього або альтернативно, процесор 906 може керувати одним або більше компонентами 900 користувацького пристрою, аналізувати інформацію, що приймається за допомогою приймального пристрою 902, формувати інформацію для передачі за допомогою передавального пристрою 908 і/або керувати одним або більше компонентами 900 користувацького пристрою. Процесор 906 може включати в себе компонент контролера, що допускає координацію обміну даними з додатковими користувацькими пристроями. Користувацький пристрій 900 додатково може містити запам'ятовуючий пристрій 908, функціонально пов'язаний з процесором 906, який може зберігати інформацію, пов'язану з координацією обміну даними, і будь-яку іншу відповідну інформацію. Запам'ятовуючий пристрій 910 додатково може зберігати протоколи, асоційовані із зразковою перестановкою. Потрібно брати до уваги, що компоненти зберігання даних (наприклад, запам'ятовуючі пристрої), описані в даному документі, можуть бути енергозалежним запам'ятовуючим пристроєм або енергонезалежним запам'ятовуючим пристроєм або можуть включати в себе як енергозалежний, так і енергонезалежний запам'ятовуючий пристрій. Як ілюстрація, але не обмеження, енергонезалежний запам'ятовуючий пристрій може включати в себе постійний запам'ятовуючий пристрій (ROM), ROM, що програмується (PROM), ROM, що електрично програмується (EPROM), ROM, що електрично стирається (EEPROM) або флеш-пам'ять. Енергозалежний запам'ятовуючий пристрій може включати в себе оперативний запам'ятовуючий пристрій (RAM), який виступає як зовнішній кеш. Як ілюстрація, але не обмеження, RAM доступний в багатьох формах, таких як синхронний RAM (SRAM), динамічний RAM (DRAM), синхронний DRAM (SDRAM), SDRAM з подвійною швидкістю передачі (DDR SDRAM), вдосконалений SDRAM (ESDRAM), Synchlink DRAM (SLDRAM) і direct Rambus RAM (DRRAM). Запам'ятовуючий пристрій 908 даних систем і/або способів має намір містити (але не 11 UA 101815 C2 5 10 15 20 25 30 35 40 45 50 55 60 тільки) ці і будь-які інші відповідні типи запам'ятовуючих пристроїв. Користувацький пристрій 900 додатково може містити модулятор 912 символів і передавальний пристрій 908, який передає модульований сигнал. Приймальний пристрій 902 додатково функціонально пов'язаний з кодером 914, який скремблює послідовність Уолша з випадковою послідовністю, щоб формувати скрембльовану послідовність. У кодер 914 може надаватися випадкова послідовність так, що один FHT може бути використаний для того, щоб декодувати послідовність. Додатково, приймальний пристрій 902 може бути функціонально пов'язаний з модулем 916 виділення, який приймає призначення однієї або більше підпослідовностей скрембльованої послідовності. Передавальний пристрій 908 може відправляти скрембльовану послідовність як основане на доступі тестове повідомлення передачі обслуговування. У відповідь на тестове повідомлення доступу, приймальний пристрій 902 може приймати дозвіл доступу, який може бути передане по загальному протоколу службових сигналів MAC. Фіг.10 - це ілюстрація системи 1000, яка спрощує ініціювання інтервалу відсутності сигналу для вимірювань для вимірювання іншої частоти або іншої мережі радіодоступу. Як проілюстровано, базова станція 1002 приймає сигнал(и) від одного або більше користувацьких пристроїв 1004 за допомогою приймальної антени 1006 і передає в один або більше користувацьких пристроїв 1004 через передавальну антену 1008. Базова станція 1002 містить приймальний пристрій 1010, який приймає інформацію від приймальної антени 1006 і функціонально асоційований з демодулятором 1012, яким демодулює інформацію, що приймається. Демодульовані символи аналізуються за допомогою процесора 1014, який пов'язаний із запам'ятовуючим пристроєм 1016, який зберігає інформацію, пов'язану з формами сигналу широкомовної і багатоадресної передачі, вбудованими в форму сигналу одноадресної передачі. Модулятор 1018 може мультиплексувати сигнал для передачі за допомогою передавального пристрою 1020 через передавальну антену 1008 в пристрої користувача 1004. Процесор 1014 додатково пов'язаний з модулем 1016 визначення доступу. Приймальний пристрій 1010 може приймати тестове повідомлення доступу від одного або більше мобільних пристроїв, які хочуть одержувати доступ до сектора, що обслуговується за допомогою базової станції 1002. Демодулятор 1012 може демодулювати послідовність Уолша, включену в тестове повідомлення доступу, з використанням FHT. Модуль 1016 визначення доступу може вибірково дозволяти одному або більше мобільним пристроям здійснювати доступ до сектора. У аспекті, логічні канали класифікуються на канали керування і канали трафіку. Логічні канали керування містять широкомовний канал керування (BCCH), який є DL-каналом для широкомовної передачі системної керуючої інформації. Канал керування пошуковими викликами (PCCH) є DL-каналом, який передає інформацію про пошуковий виклик. Канал керування багатоадресною передачею (MCCH) є DL-каналом "точка-багатоточка", що використовується для передачі інформації диспетчеризації і керуючої інформації по послузі широкомовної і багатоадресної передачі мультимедіа (MBMS) для одного або декількох MTCH. Загалом, після встановлення RRC-з'єднання цей канал використовується тільки за допомогою UE, які приймають MBMS (Примітку: старий MCCH+MSCH). Виділений канал керування (DCCH) є двонаправленим каналом "точка-точка", який передає виділену керуючу інформацію і використовується за допомогою UE, що мають RRC-підключення. У одному аспекті, логічні канали трафіку включають в себе виділений канал трафіку (DTCH), який є двонаправленим каналом типу "точка-точка", виділеним одним UE, для передачі користувацької інформації. Крім того, можна використовувати канал трафіку для багатоадресної передачі (MTCH) для DL-каналу "точка-багатоточка" для передачі даних трафіку. У іншому аспекті, транспортні канали класифікуються на DL і UL. Транспортні канали містять широкомовний канал (BCH), спільно використовуваний канал даних низхідної лінії зв'язку (DLSDCH) і канал пошукового виклику (PCH), PCH служить для підтримання режиму енергозбереження UE (DRX-цикл вказується за допомогою мережі для UE), передається в широкомовному режимі по всьому стільнику і перетворюється в PHY-ресурси, які можуть використовуватися для інших каналів керування/трафіку. Транспортні UL-канали містять канал з довільним доступом (RACH), запитовий канал (REQCH), спільно використовуваний канал даних висхідної лінії зв'язку (UL-SDCH) і множину PHY-каналів. PHY-канали містять набір DL-каналів і UL-каналів. DL PHY-канали містять: Загальний пілотний канал (CPICH) Канал синхронізації (SCH) Загальний канал керування (CCCH) 12 UA 101815 C2 5 10 15 20 25 30 35 40 45 50 55 60 Спільно використовуваний канал керування DL (SDCCH) Канал керування багатоадресною передачею (MCCH) Спільно використовуваний канал призначення UL (SUACH) Канал підтвердження прийому (ACKCH) Спільно використовуваний фізичний канал даних DL (DL-PSDCH) Канал керування потужністю UL (UPCCH) Канал індикатора пошукового виклику (PICH) Канал індикатора навантаження (LICH) UL PHY-канали містять: Фізичний канал з довільним доступом (PRACH) Канал індикатора якості каналу (CQICH) Канал підтвердження прийому (ACKCH) Канал індикатора піднабору антен (ASICH) Спільно використовуваний запитовий канал (SREQCH) Спільно використовуваний фізичний канал даних UL (UL-PSDCH) Широкосмуговий пілотний канал (BPICH) Фіг.11 ілюструє конкретну систему 1100, яка надає інфраструктуру для того, щоб ініціювати вимірювання за допомогою UE в підключеному режимі і в переривчатому режимі роботи (наприклад, DRX). Така інфраструктура надає можливість UE автономно (наприклад, незалежно від інструкцій від мережі) перейти в стан вимірювання і формувати звіт про вимірювання для мережі, коли якість обслуговуючого стільника падає нижче порогового значення параметра S_Intrasearch, який представляє попередньо визначене порогове значення якості, сконфігуроване за допомогою мережі. Система 1100 може бути асоційована з UE і включає в себе угрупування 1102 компонентів, які можуть обмінюватися даними один з одним в зв'язку з передачею обслуговування від початкового eNB цільовому eNB і/або ініціюванням інтервалу відсутності сигналу для вимірювань для вимірювання іншої частоти або іншої мережі радіодоступу. Угрупування 1102 також включає в себе електричний компонент 1106 для верифікації того, впало чи ні QoS для обслуговуючого стільника нижче попередньо визначеного параметра S_Intrasearch. Крім цього, електричний компонент 1108 надає можливість UE перемикатися в і з переривчатого режиму роботи (наприклад, DRX). Як пояснено вище, коли UE знаходиться в DRX-режимі, можливості одержання вибірок вимірювань залишаються обмеженими, і, отже, UE не може легко виконувати адекватну і точну оцінку вимірювань (наприклад, для поточного стільника, внутрішньостільникової частоти, міжстільникової частоти). По суті, в одному аспекті, справжня новина використовує режим UE в DRX-режимі і зменшує виділення інтервалів відсутності сигналу для вимірювань. Крім того, UE надається можливість виконувати міжчастотні вимірювання і/або вимірювання між RAT автономно за допомогою використання "природних інтервалів відсутності сигналу" з своєї DRX-конфігурації, коли належить виконувати вимірювання. Крім цього, різні аспекти дають можливість мережі означати для UE: інформацію, пов'язану з подіями вимірювань, які можуть використовуватися для того, щоб ініціювати конкретне вимірювання (наприклад, міжчастотне, внутрішньочастотне, поточної частоти обслуговуючого сектора і т.п.); інформацію, пов'язану з типом вимірювань, що виявляється за допомогою UE; і інформацію, пов'язану з передачею повідомлення мережі, що формується. Як проілюстровано, електричні компоненти 1104 передбачають вимірювання від фізичного рівня, щоб формувати оцінку вимірювань UE для поточної частоти. Для цілей цього документа застосовуються наступні скорочення: AM - режим з підтвердженням прийому; AMD - дані режиму з підтвердженням прийому; ARQ - автоматичний запит на повторну передачу; BCCH - широкомовний канал керування; BCH - широкомовний канал; С - керування; CCCH - загальний канал керування; CCH - канал керування; CCTrCH - кодований складовий транспортний канал; CP - циклічний префікс; CRC - контроль циклічним надмірним кодом; CTCH - загальний канал трафіку; DCCH - виділений канал керування; DCH - виділений канал; 13 UA 101815 C2 5 10 15 20 25 30 35 40 45 50 55 DL - низхідна лінія зв'язку; DSCH – спільно використовуваний канал низхідної лінії зв’язку; DTCH - виділений канал трафіку; FACH - канал доступу прямої лінії зв'язку; FDD - дуплекс з частотним розділенням каналів; L1 - рівень 1 (фізичний рівень); L2 - рівень 2 (канальний рівень); L3 - рівень 3 (мережний рівень); LI - індикатор довжини; LSB - молодший біт; MAC - керування доступом до середовища; MBMS - послуга широкомовної і багатоадресної передачі мультимедіа; MCCH - канал керування передачею типу "точка-багатоточка" в MBMS; MRW - зміщення вікна прийому; MSB - старший біт; MSCH - канал диспетчеризації передач типу "точка-багатоточка" в MBMS; MTCH - канал трафіку для передач типу "точка-багатоточка" в MBMS; PCCH - канал керування пошуковими викликами; PCH - канал пошукових викликів; PDU - протокольний модуль даних; PHY - фізичний рівень; PhyCH - фізичні канали; RACH - канал з довільним доступом; RLC - керування радіозв'язком; RRC - керування радіоресурсами; SAP - точка доступу до служби; SDU - службовий модуль даних; SHCCH – спільно використовуваний канал керування каналом; SN - порядковий номер; SUFI – суперполе; TCH - канал трафіку; TDD - дуплекс з часовим розділенням каналів; TFI - індикатор транспортного формату; TM - прозорий режим; TMD - дані прозорого режиму; TTI - інтервал часу передачі; U – користувач; UE - абонентський пристрій; UL - висхідна лінія зв'язку; UM - режим без підтвердження прийому; UMD - дані режиму без підтвердження прийому; UMTS - універсальна система мобільного зв'язку; UTRA - наземний радіодоступ UMTS; UTRAN - наземна мережа радіодоступу UMTS; MBSFN - багатоадресна і широкомовна одночастотна мережа; MCE - координуючий об'єкт MBMS; MCH - канал багатоадресної передачі; DL-SCH - спільно використовуваний канал низхідної лінії зв’язку; MSCH - канал керування MBMS; PDCCH - фізичний канал керування низхідної лінії зв'язку; PDSCH - фізичний спільно використовуваний канал низхідної лінії зв’язку; Те, що описано вище, включає в себе приклади одного або більше варіантів здійснення. Звичайно, неможливо описати кожне вірогідне поєднання компонентів або технологій з метою опису вищезазначених варіантів здійснення, але фахівці в даній галузі техніки можуть визнавати, що багато які додаткові поєднання і перестановки різних варіантів здійснення допустимі. Отже, описані варіанти здійснення мають намір охоплювати всі подібні перетворення, модифікації і різновиди, які попадають під суть і об'єм прикладеної формули винаходу. Більше того в рамках того, як термін "включає в себе" використовується в докладному описі або в формулі винаходу, цей термін має намір бути включаючим способом, 14 UA 101815 C2 аналогічним терміну "містить", як "містить" інтерпретується, коли використовується як перехідне слово в формулі винаходу. ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 60 1. Спосіб ініціювання звіту про вимірювання за допомогою користувацького обладнання, який включає етапи, на яких: переводять користувацьке обладнання в переривчастий режим прийому; ініціюють безперервне вимірювання поточної частоти за допомогою користувацького обладнання, коли якість послуги обслуговуючого стільника падає нижче параметра порогового значення, причому безперервне вимірювання одержує вибірки від фізичного рівня; і відправляють оцінку вимірювань поточної частоти в мережу, причому відправлення оцінки вимірювань в мережу ініціює інтервал відсутності сигналу для вимірювань для вимірювання іншої частоти або іншої мережі радіодоступу. 2. Спосіб за п. 1, який додатково включає етап, на якому створюють оцінку вимірювань поточної частоти на основі безперервного вимірювання. 3. Спосіб за п. 2, який додатково включає етап, на якому ініціюють передачу обслуговування на основі оцінки вимірювань. 4. Спосіб за п. 2, який додатково включає етап, на якому виконують вимірювання іншої частоти або іншої мережі радіодоступу. 5. Спосіб за п. 2, який додатково включає етап, на якому формують оцінку вимірювань для відправлення в мережу. 6. Спосіб за п. 4, який додатково включає етап, на якому ініціюють вимірювання іншої частоти або іншої мережі радіодоступу автономно за допомогою користувацького обладнання. 7. Спосіб за п. 6, який додатково включає етап, на якому починають вимірювання іншої частоти або іншої мережі радіодоступу, коли якість стільника падає нижче порогового значення. 8. Спосіб за п. 1, який додатково включає етап, на якому реалізують контролер режиму очікування, щоб спрощувати етап переведення. 9. Спосіб за п. 1, в якому етап переведення оснований на атрибутах індикатора якості каналу. 10. Пристрій бездротового зв'язку, який містить: щонайменше один процесор, виконаний з можливістю: перемикати користувацьке обладнання на переривчастий режим прийому; ініціювати безперервне вимірювання поточної частоти за допомогою користувацького обладнання, коли якість послуги обслуговуючого стільника падає нижче попередньо визначеного порогового значення; створювати оцінку вимірювань поточної частоти на основі безперервного вимірювання; і відправляти оцінку вимірювань в мережу, причому відправлення оцінки вимірювань в мережу ініціює інтервал відсутності сигналу для вимірювань для вимірювання іншої частоти або іншої мережі радіодоступу. 11. Пристрій бездротового зв'язку за п. 10, в якому щонайменше один процесор додатково виконаний з можливістю виконувати вимірювання іншої частоти або іншої мережі радіодоступу. 12. Пристрій бездротового зв'язку за п. 10, в якому щонайменше один процесор додатково виконаний з можливістю перемикатися в переривчастий режим прийому на основі атрибутів індикатора якості каналу. 13. Пристрій бездротового зв'язку за п. 10, в якому щонайменше один процесор додатково виконаний з можливістю ініціювати передачу обслуговування на основі оцінки вимірювань. 14. Пристрій бездротового зв'язку для керування режимом вимірювань користувацького обладнання в переривчастому режимі прийому, який містить: засіб для перемикання користувацького обладнання в безперервний режим прийому; засіб для початку безперервного вимірювання поточної частоти за допомогою користувацького обладнання, коли якість послуги обслуговуючого стільника падає нижче попередньо визначеного параметра порогового значення, причому безперервне вимірювання одержує вибірки від фізичного рівня; і засіб для відправлення оцінки вимірювань поточної частоти в мережу, причому відправлення оцінки вимірювань в мережу ініціює інтервал відсутності сигналу для вимірювань для вимірювання іншої частоти або іншої мережі радіодоступу. 15. Пристрій бездротового зв'язку за п. 14, який додатково містить засіб для створення оцінки вимірювань поточної частоти на основі безперервного вимірювання. 16. Пристрій бездротового зв'язку за п. 14, який додатково містить засіб для виконання вимірювання іншої частоти або іншої мережі радіодоступу. 15 UA 101815 C2 5 10 15 20 25 30 35 40 45 17. Машиночитаний носій, який містить: код для інструктування щонайменше одному комп'ютеру переводити користувацьке обладнання в переривчастий режим прийому; код для ініціювання безперервного вимірювання поточної частоти користувацького обладнання, коли якість послуги обслуговуючого стільника падає нижче параметра порогового значення, причому безперервне вимірювання служить для того, щоб одержувати вибірки від фізичного рівня; і код для відправлення оцінки вимірювань поточної частоти в мережу, причому відправлення оцінки вимірювань в мережу ініціює інтервал відсутності сигналу для вимірювань для вимірювання іншої частоти або іншої мережі радіодоступу. 18. Машиночитаний носій за п. 17, який додатково містить код для ініціювання передачі обслуговування на основі оцінки вимірювань. 19. Машиночитаний носій за п. 17, який додатково містить код для формування оцінки вимірювань для відправлення в мережу. 20. Спосіб керування режимом вимірювань користувацького обладнання, який включає етапи, на яких: приймають звіт про вимірювання за допомогою мережі, при цьому звіт про вимірювання формується користувацьким обладнанням для поточної частоти, коли якість послуги обслуговуючого стільника, асоційованого з ним, падає нижче попередньо визначеного порогового значення; і надають виділення інтервалу відсутності сигналу за допомогою мережі для користувацького обладнання, щоб тим самим спрощувати вимірювання іншої частоти або іншої мережі радіодоступу, причому виділення інтервалу відсутності сигналу ініціюється за допомогою звіту про вимірювання. 21. Спосіб за п. 20, в якому попередньо визначене порогове значення - це параметр, сконфігурований за допомогою мережі. 22. Пристрій бездротового зв'язку, який містить: щонайменше один процесор, виконаний з можливістю: приймати звіт про вимірювання за допомогою мережі, при цьому звіт про вимірювання формується користувацьким обладнанням для поточної частоти, коли якість послуги обслуговуючого стільника, асоційованого з ним, падає нижче попередньо визначеного порогового значення; і надавати виділення інтервалу відсутності сигналу за допомогою мережі для користувацького обладнання, щоб тим самим спрощувати вимірювання іншої частоти або іншої мережі радіодоступу, причому виділення інтервалу відсутності сигналу ініціюється за допомогою звіту про вимірювання. 23. Пристрій бездротового зв'язку за п. 22, в якому попередньо визначене порогове значення конфігурується за допомогою мережі. 24. Машиночитаний носій, який містить: код для прийому звіту про вимірювання за допомогою мережі, при цьому звіт про вимірювання формується користувацьким обладнанням для поточної частоти, коли якість послуги обслуговуючого стільника, асоційованого з ним, падає нижче попередньо визначеного порогового значення; і код для надавання виділення інтервалу відсутності сигналу за допомогою мережі для користувацького обладнання, щоб тим самим робити можливими вимірювання іншої частоти або іншої мережі радіодоступу, причому виділення інтервалу відсутності сигналу ініціюється за допомогою звіту про вимірювання. 25. Машиночитаний носій за п. 24, в якому попередньо визначене порогове значення - це параметр, сконфігурований за допомогою мережі. 16 UA 101815 C2 17 UA 101815 C2 18 UA 101815 C2 19 UA 101815 C2 20 UA 101815 C2 21 UA 101815 C2 22 UA 101815 C2 23 UA 101815 C2 24 UA 101815 C2 25 UA 101815 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 26
