Модульна установка для виготовлення курильного виробу

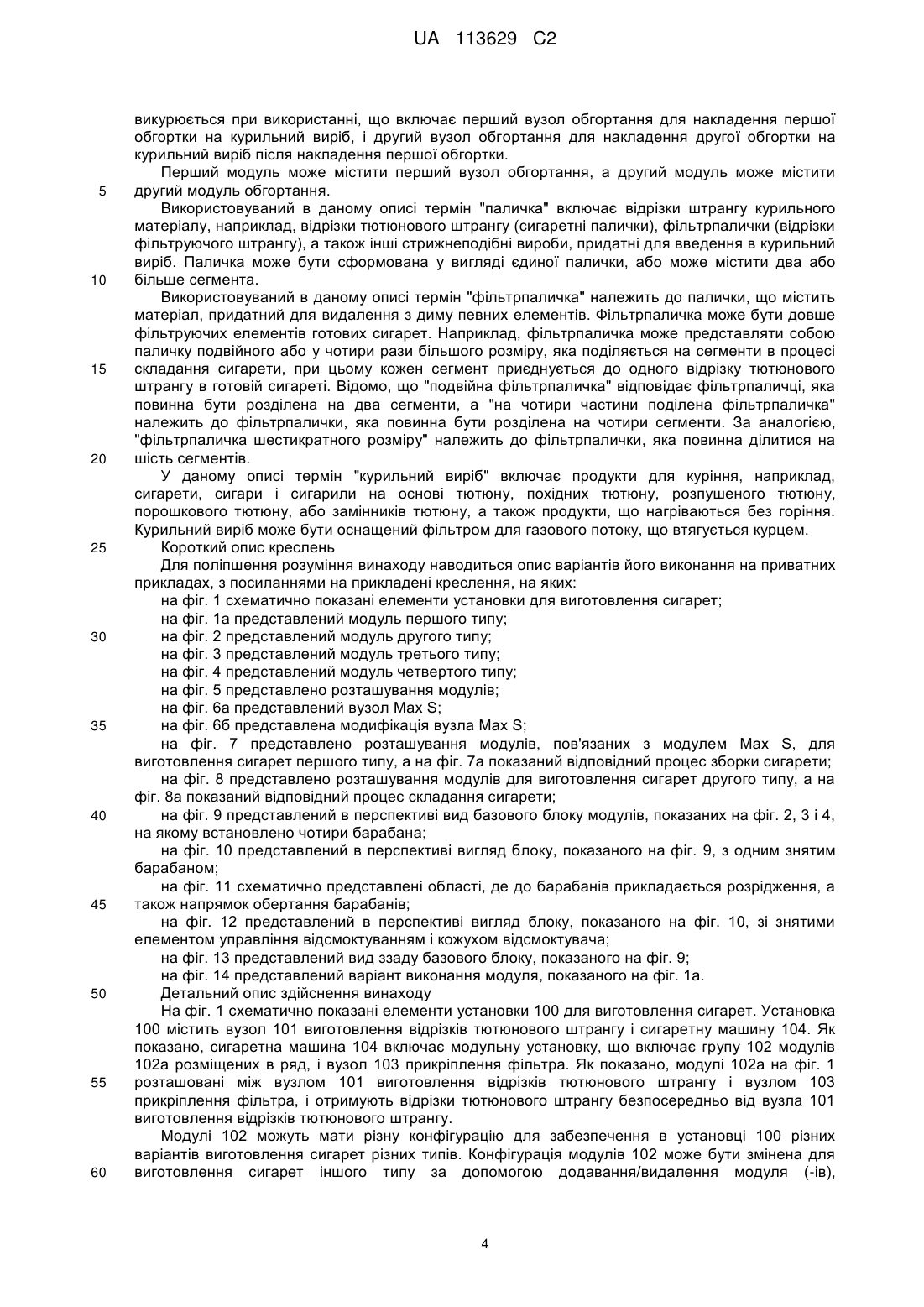

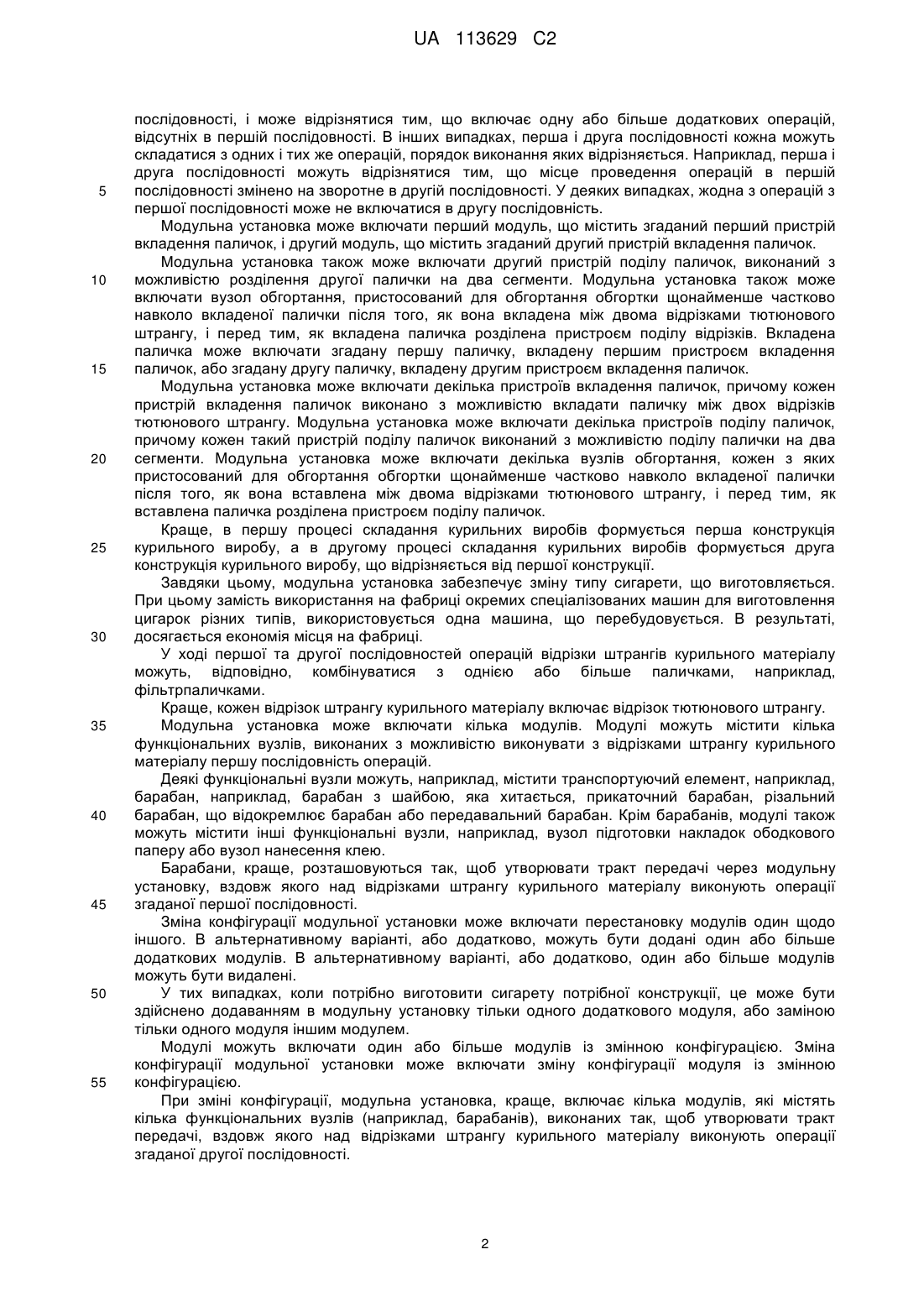

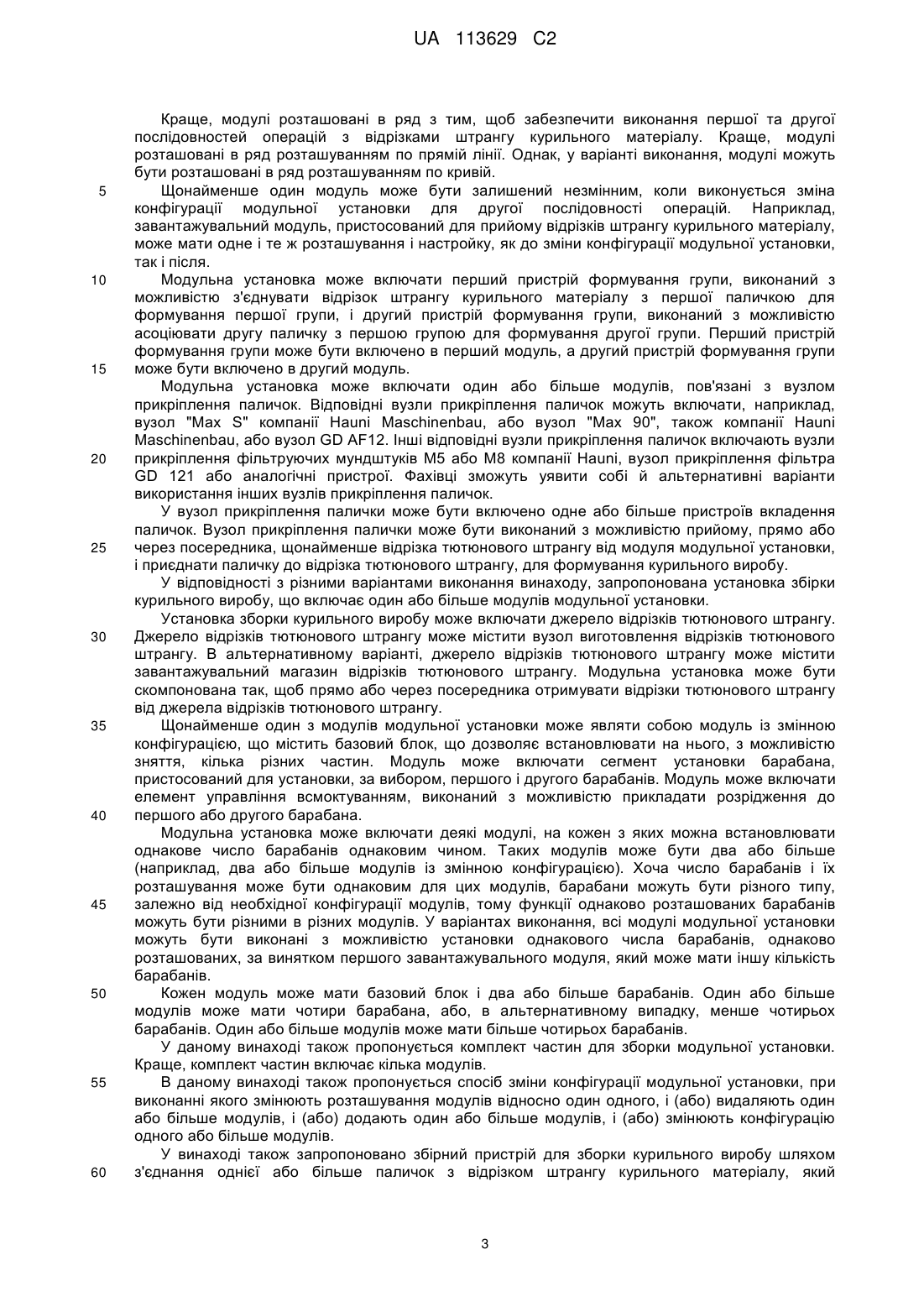

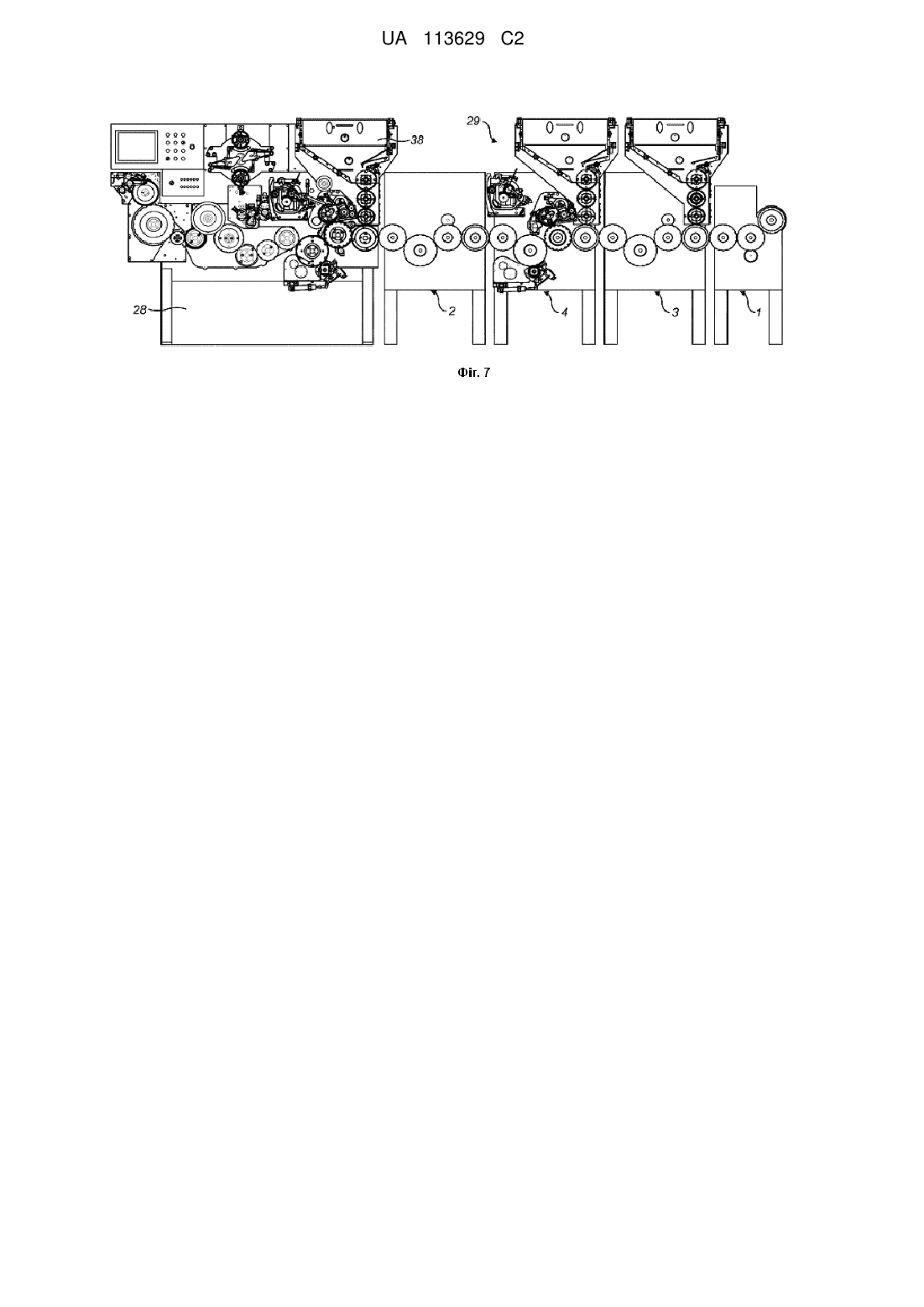

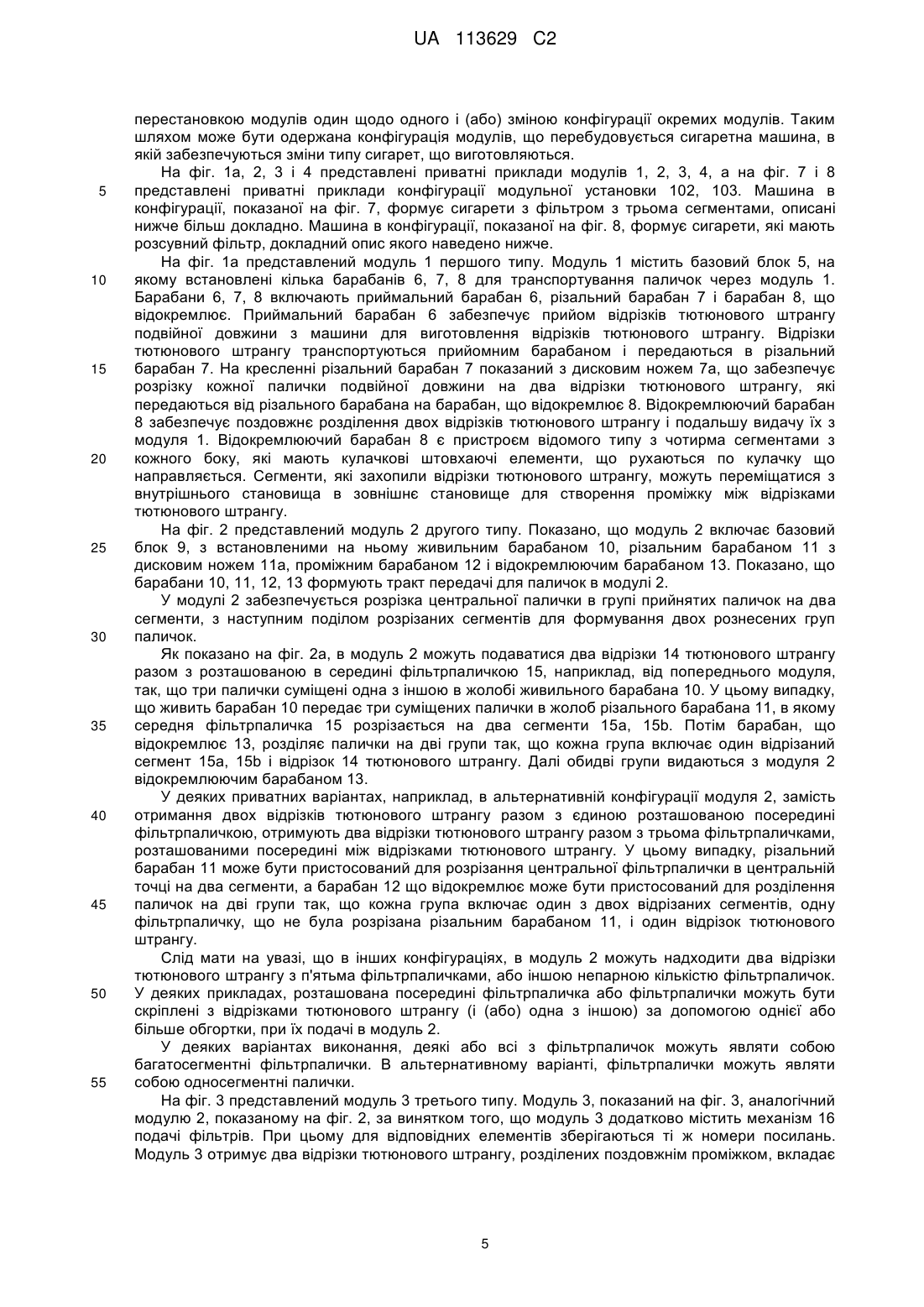

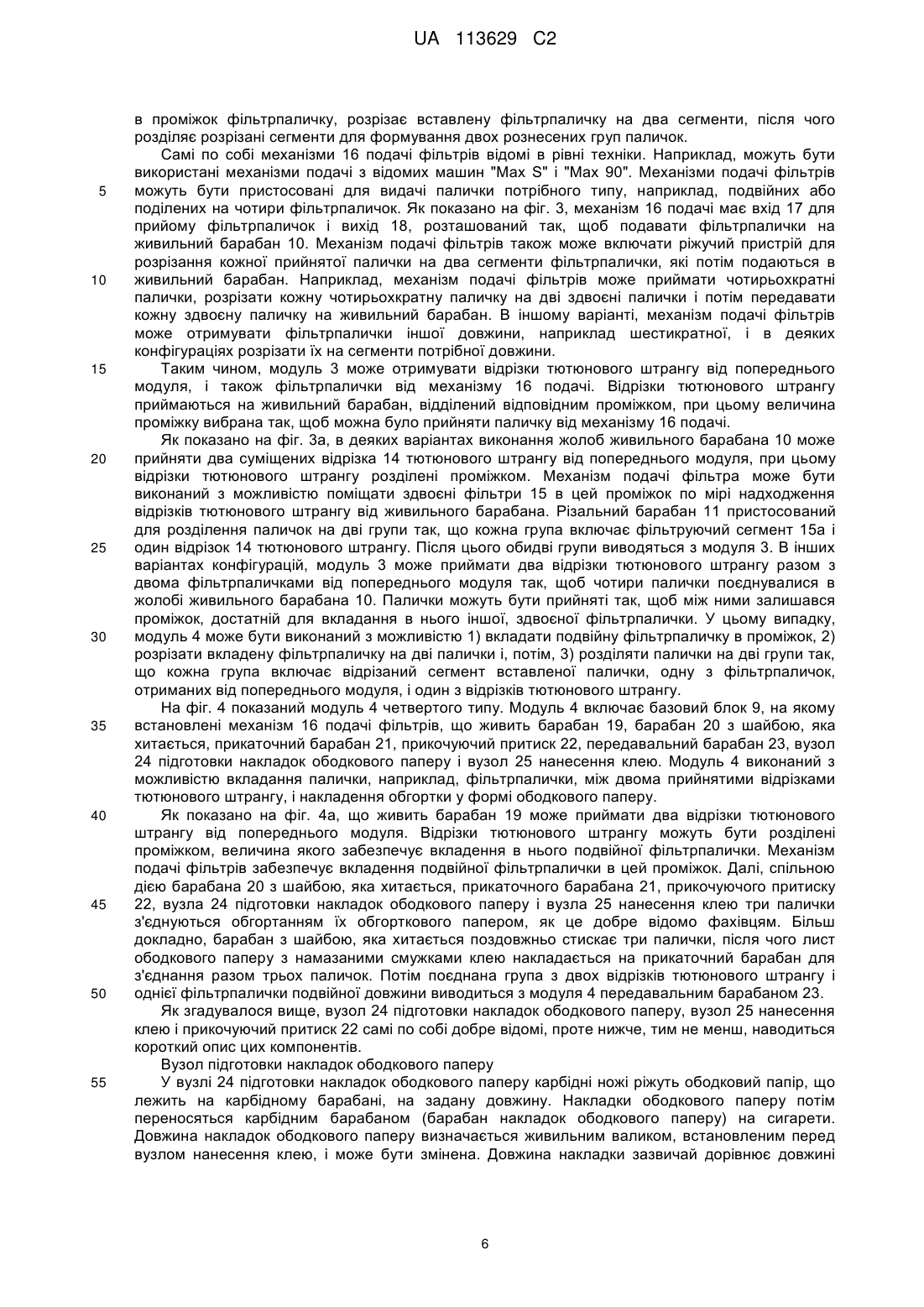

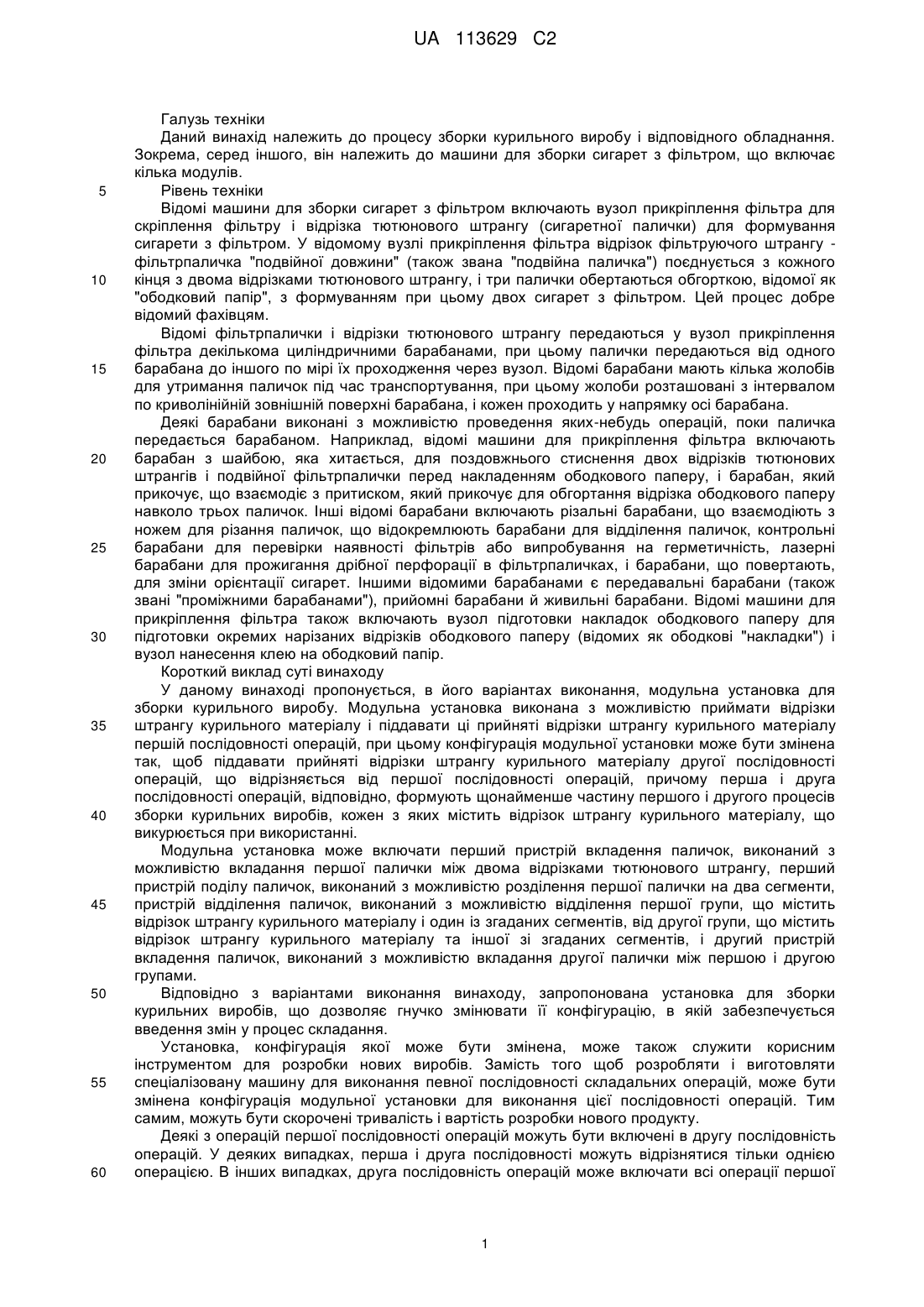

Реферат: Модульна установка, виконана з можливістю проведення з одержаними відрізками штранга курильного матеріалу першої послідовності операцій. Конфігурація модульної установки може бути змінена так, щоб проводити з одержаними відрізками штранга курильного матеріалу другу послідовність операцій, що відрізняється від першої послідовності операцій. Перша і друга послідовності операцій, відповідно, формують щонайменше частину першого і другого процесів збірки курильних виробів, кожен з яких містить один з відрізків штанга курильного матеріалу, що викурюється при використанні. Модульна установка включає перший пристрій вкладення, виконаний з можливістю вкладання першої палички (33) між двома відрізками тютюнового штранга (32а, 32b), перший пристрій поділу, виконаний з можливістю розділення першої палички на щонайменше дві частини (33а, 33b), пристрій відділення, виконаний з можливістю відділення першої групи (34а), що містить відрізок штранга курильного матеріалу і одну зі згаданих частин, від другої групи (34b), містить відрізок штранга курильного матеріалу та іншу зі згаданих частин, і другий пристрій вкладення, виконаний з можливістю вкладання другої палички (35) між першою і другою групами. UA 113629 C2 (12) UA 113629 C2 UA 113629 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Даний винахід належить до процесу зборки курильного виробу і відповідного обладнання. Зокрема, серед іншого, він належить до машини для зборки сигарет з фільтром, що включає кілька модулів. Рівень техніки Відомі машини для зборки сигарет з фільтром включають вузол прикріплення фільтра для скріплення фільтру і відрізка тютюнового штрангу (сигаретної палички) для формування сигарети з фільтром. У відомому вузлі прикріплення фільтра відрізок фільтруючого штрангу фільтрпаличка "подвійної довжини" (також звана "подвійна паличка") поєднується з кожного кінця з двома відрізками тютюнового штрангу, і три палички обертаються обгорткою, відомої як "ободковий папір", з формуванням при цьому двох сигарет з фільтром. Цей процес добре відомий фахівцям. Відомі фільтрпалички і відрізки тютюнового штрангу передаються у вузол прикріплення фільтра декількома циліндричними барабанами, при цьому палички передаються від одного барабана до іншого по мірі їх проходження через вузол. Відомі барабани мають кілька жолобів для утримання паличок під час транспортування, при цьому жолоби розташовані з інтервалом по криволінійній зовнішній поверхні барабана, і кожен проходить у напрямку осі барабана. Деякі барабани виконані з можливістю проведення яких-небудь операцій, поки паличка передається барабаном. Наприклад, відомі машини для прикріплення фільтра включають барабан з шайбою, яка хитається, для поздовжнього стиснення двох відрізків тютюнових штрангів і подвійної фільтрпалички перед накладенням ободкового паперу, і барабан, який прикочує, що взаємодіє з притиском, який прикочує для обгортання відрізка ободкового паперу навколо трьох паличок. Інші відомі барабани включають різальні барабани, що взаємодіють з ножем для різання паличок, що відокремлюють барабани для відділення паличок, контрольні барабани для перевірки наявності фільтрів або випробування на герметичність, лазерні барабани для прожигання дрібної перфорації в фільтрпаличках, і барабани, що повертають, для зміни орієнтації сигарет. Іншими відомими барабанами є передавальні барабани (також звані "проміжними барабанами"), прийомні барабани й живильні барабани. Відомі машини для прикріплення фільтра також включають вузол підготовки накладок ободкового паперу для підготовки окремих нарізаних відрізків ободкового паперу (відомих як ободкові "накладки") і вузол нанесення клею на ободковий папір. Короткий виклад суті винаходу У даному винаході пропонується, в його варіантах виконання, модульна установка для зборки курильного виробу. Модульна установка виконана з можливістю приймати відрізки штрангу курильного матеріалу і піддавати ці прийняті відрізки штрангу курильного матеріалу першій послідовності операцій, при цьому конфігурація модульної установки може бути змінена так, щоб піддавати прийняті відрізки штрангу курильного матеріалу другої послідовності операцій, що відрізняється від першої послідовності операцій, причому перша і друга послідовності операцій, відповідно, формують щонайменше частину першого і другого процесів зборки курильних виробів, кожен з яких містить відрізок штрангу курильного матеріалу, що викурюється при використанні. Модульна установка може включати перший пристрій вкладення паличок, виконаний з можливістю вкладання першої палички між двома відрізками тютюнового штрангу, перший пристрій поділу паличок, виконаний з можливістю розділення першої палички на два сегменти, пристрій відділення паличок, виконаний з можливістю відділення першої групи, що містить відрізок штрангу курильного матеріалу і один із згаданих сегментів, від другої групи, що містить відрізок штрангу курильного матеріалу та іншої зі згаданих сегментів, і другий пристрій вкладення паличок, виконаний з можливістю вкладання другої палички між першою і другою групами. Відповідно з варіантами виконання винаходу, запропонована установка для зборки курильних виробів, що дозволяє гнучко змінювати її конфігурацію, в якій забезпечується введення змін у процес складання. Установка, конфігурація якої може бути змінена, може також служити корисним інструментом для розробки нових виробів. Замість того щоб розробляти і виготовляти спеціалізовану машину для виконання певної послідовності складальних операцій, може бути змінена конфігурація модульної установки для виконання цієї послідовності операцій. Тим самим, можуть бути скорочені тривалість і вартість розробки нового продукту. Деякі з операцій першої послідовності операцій можуть бути включені в другу послідовність операцій. У деяких випадках, перша і друга послідовності можуть відрізнятися тільки однією операцією. В інших випадках, друга послідовність операцій може включати всі операції першої 1 UA 113629 C2 5 10 15 20 25 30 35 40 45 50 55 послідовності, і може відрізнятися тим, що включає одну або більше додаткових операцій, відсутніх в першій послідовності. В інших випадках, перша і друга послідовності кожна можуть складатися з одних і тих же операцій, порядок виконання яких відрізняється. Наприклад, перша і друга послідовності можуть відрізнятися тим, що місце проведення операцій в першій послідовності змінено на зворотне в другій послідовності. У деяких випадках, жодна з операцій з першої послідовності може не включатися в другу послідовність. Модульна установка може включати перший модуль, що містить згаданий перший пристрій вкладення паличок, і другий модуль, що містить згаданий другий пристрій вкладення паличок. Модульна установка також може включати другий пристрій поділу паличок, виконаний з можливістю розділення другої палички на два сегменти. Модульна установка також може включати вузол обгортання, пристосований для обгортання обгортки щонайменше частково навколо вкладеної палички після того, як вона вкладена між двома відрізками тютюнового штрангу, і перед тим, як вкладена паличка розділена пристроєм поділу відрізків. Вкладена паличка може включати згадану першу паличку, вкладену першим пристроєм вкладення паличок, або згадану другу паличку, вкладену другим пристроєм вкладення паличок. Модульна установка може включати декілька пристроїв вкладення паличок, причому кожен пристрій вкладення паличок виконано з можливістю вкладати паличку між двох відрізків тютюнового штрангу. Модульна установка може включати декілька пристроїв поділу паличок, причому кожен такий пристрій поділу паличок виконаний з можливістю поділу палички на два сегменти. Модульна установка може включати декілька вузлів обгортання, кожен з яких пристосований для обгортання обгортки щонайменше частково навколо вкладеної палички після того, як вона вставлена між двома відрізками тютюнового штрангу, і перед тим, як вставлена паличка розділена пристроєм поділу паличок. Краще, в першу процесі складання курильних виробів формується перша конструкція курильного виробу, а в другому процесі складання курильних виробів формується друга конструкція курильного виробу, що відрізняється від першої конструкції. Завдяки цьому, модульна установка забезпечує зміну типу сигарети, що виготовляється. При цьому замість використання на фабриці окремих спеціалізованих машин для виготовлення цигарок різних типів, використовується одна машина, що перебудовується. В результаті, досягається економія місця на фабриці. У ході першої та другої послідовностей операцій відрізки штрангів курильного матеріалу можуть, відповідно, комбінуватися з однією або більше паличками, наприклад, фільтрпаличками. Краще, кожен відрізок штрангу курильного матеріалу включає відрізок тютюнового штрангу. Модульна установка може включати кілька модулів. Модулі можуть містити кілька функціональних вузлів, виконаних з можливістю виконувати з відрізками штрангу курильного матеріалу першу послідовність операцій. Деякі функціональні вузли можуть, наприклад, містити транспортуючий елемент, наприклад, барабан, наприклад, барабан з шайбою, яка хитається, прикаточний барабан, різальний барабан, що відокремлює барабан або передавальний барабан. Крім барабанів, модулі також можуть містити інші функціональні вузли, наприклад, вузол підготовки накладок ободкового паперу або вузол нанесення клею. Барабани, краще, розташовуються так, щоб утворювати тракт передачі через модульну установку, вздовж якого над відрізками штрангу курильного матеріалу виконують операції згаданої першої послідовності. Зміна конфігурації модульної установки може включати перестановку модулів один щодо іншого. В альтернативному варіанті, або додатково, можуть бути додані один або більше додаткових модулів. В альтернативному варіанті, або додатково, один або більше модулів можуть бути видалені. У тих випадках, коли потрібно виготовити сигарету потрібної конструкції, це може бути здійснено додаванням в модульну установку тільки одного додаткового модуля, або заміною тільки одного модуля іншим модулем. Модулі можуть включати один або більше модулів із змінною конфігурацією. Зміна конфігурації модульної установки може включати зміну конфігурації модуля із змінною конфігурацією. При зміні конфігурації, модульна установка, краще, включає кілька модулів, які містять кілька функціональних вузлів (наприклад, барабанів), виконаних так, щоб утворювати тракт передачі, вздовж якого над відрізками штрангу курильного матеріалу виконують операції згаданої другої послідовності. 2 UA 113629 C2 5 10 15 20 25 30 35 40 45 50 55 60 Краще, модулі розташовані в ряд з тим, щоб забезпечити виконання першої та другої послідовностей операцій з відрізками штрангу курильного матеріалу. Краще, модулі розташовані в ряд розташуванням по прямій лінії. Однак, у варіанті виконання, модулі можуть бути розташовані в ряд розташуванням по кривій. Щонайменше один модуль може бути залишений незмінним, коли виконується зміна конфігурації модульної установки для другої послідовності операцій. Наприклад, завантажувальний модуль, пристосований для прийому відрізків штрангу курильного матеріалу, може мати одне і те ж розташування і настройку, як до зміни конфігурації модульної установки, так і після. Модульна установка може включати перший пристрій формування групи, виконаний з можливістю з'єднувати відрізок штрангу курильного матеріалу з першої паличкою для формування першої групи, і другий пристрій формування групи, виконаний з можливістю асоціювати другу паличку з першою групою для формування другої групи. Перший пристрій формування групи може бути включено в перший модуль, а другий пристрій формування групи може бути включено в другий модуль. Модульна установка може включати один або більше модулів, пов'язані з вузлом прикріплення паличок. Відповідні вузли прикріплення паличок можуть включати, наприклад, вузол "Max S" компанії Hauni Maschinenbau, або вузол "Max 90", також компанії Hauni Maschinenbau, або вузол GD AF12. Інші відповідні вузли прикріплення паличок включають вузли прикріплення фільтруючих мундштуків М5 або М8 компанії Hauni, вузол прикріплення фільтра GD 121 або аналогічні пристрої. Фахівці зможуть уявити собі й альтернативні варіанти використання інших вузлів прикріплення паличок. У вузол прикріплення палички може бути включено одне або більше пристроїв вкладення паличок. Вузол прикріплення палички може бути виконаний з можливістю прийому, прямо або через посередника, щонайменше відрізка тютюнового штрангу від модуля модульної установки, і приєднати паличку до відрізка тютюнового штрангу, для формування курильного виробу. У відповідності з різними варіантами виконання винаходу, запропонована установка збірки курильного виробу, що включає один або більше модулів модульної установки. Установка зборки курильного виробу може включати джерело відрізків тютюнового штрангу. Джерело відрізків тютюнового штрангу може містити вузол виготовлення відрізків тютюнового штрангу. В альтернативному варіанті, джерело відрізків тютюнового штрангу може містити завантажувальний магазин відрізків тютюнового штрангу. Модульна установка може бути скомпонована так, щоб прямо або через посередника отримувати відрізки тютюнового штрангу від джерела відрізків тютюнового штрангу. Щонайменше один з модулів модульної установки може являти собою модуль із змінною конфігурацією, що містить базовий блок, що дозволяє встановлювати на нього, з можливістю зняття, кілька різних частин. Модуль може включати сегмент установки барабана, пристосований для установки, за вибором, першого і другого барабанів. Модуль може включати елемент управління всмоктуванням, виконаний з можливістю прикладати розрідження до першого або другого барабана. Модульна установка може включати деякі модулі, на кожен з яких можна встановлювати однакове число барабанів однаковим чином. Таких модулів може бути два або більше (наприклад, два або більше модулів із змінною конфігурацією). Хоча число барабанів і їх розташування може бути однаковим для цих модулів, барабани можуть бути різного типу, залежно від необхідної конфігурації модулів, тому функції однаково розташованих барабанів можуть бути різними в різних модулів. У варіантах виконання, всі модулі модульної установки можуть бути виконані з можливістю установки однакового числа барабанів, однаково розташованих, за винятком першого завантажувального модуля, який може мати іншу кількість барабанів. Кожен модуль може мати базовий блок і два або більше барабанів. Один або більше модулів може мати чотири барабана, або, в альтернативному випадку, менше чотирьох барабанів. Один або більше модулів може мати більше чотирьох барабанів. У даному винаході також пропонується комплект частин для зборки модульної установки. Краще, комплект частин включає кілька модулів. В даному винаході також пропонується спосіб зміни конфігурації модульної установки, при виконанні якого змінюють розташування модулів відносно один одного, і (або) видаляють один або більше модулів, і (або) додають один або більше модулів, і (або) змінюють конфігурацію одного або більше модулів. У винаході також запропоновано збірний пристрій для зборки курильного виробу шляхом з'єднання однієї або більше паличок з відрізком штрангу курильного матеріалу, який 3 UA 113629 C2 5 10 15 20 25 30 35 40 45 50 55 60 викурюється при використанні, що включає перший вузол обгортання для накладення першої обгортки на курильний виріб, і другий вузол обгортання для накладення другої обгортки на курильний виріб після накладення першої обгортки. Перший модуль може містити перший вузол обгортання, а другий модуль може містити другий модуль обгортання. Використовуваний в даному описі термін "паличка" включає відрізки штрангу курильного матеріалу, наприклад, відрізки тютюнового штрангу (сигаретні палички), фільтрпалички (відрізки фільтруючого штрангу), а також інші стрижнеподібні вироби, придатні для введення в курильний виріб. Паличка може бути сформована у вигляді єдиної палички, або може містити два або більше сегмента. Використовуваний в даному описі термін "фільтрпаличка" належить до палички, що містить матеріал, придатний для видалення з диму певних елементів. Фільтрпаличка може бути довше фільтруючих елементів готових сигарет. Наприклад, фільтрпаличка може представляти собою паличку подвійного або у чотири рази більшого розміру, яка поділяється на сегменти в процесі складання сигарети, при цьому кожен сегмент приєднується до одного відрізку тютюнового штрангу в готовій сигареті. Відомо, що "подвійна фільтрпаличка" відповідає фільтрпаличці, яка повинна бути розділена на два сегменти, а "на чотири частини поділена фільтрпаличка" належить до фільтрпалички, яка повинна бути розділена на чотири сегменти. За аналогією, "фільтрпаличка шестикратного розміру" належить до фільтрпалички, яка повинна ділитися на шість сегментів. У даному описі термін "курильний виріб" включає продукти для куріння, наприклад, сигарети, сигари і сигарили на основі тютюну, похідних тютюну, розпушеного тютюну, порошкового тютюну, або замінників тютюну, а також продукти, що нагріваються без горіння. Курильний виріб може бути оснащений фільтром для газового потоку, що втягується курцем. Короткий опис креслень Для поліпшення розуміння винаходу наводиться опис варіантів його виконання на приватних прикладах, з посиланнями на прикладені креслення, на яких: на фіг. 1 схематично показані елементи установки для виготовлення сигарет; на фіг. 1а представлений модуль першого типу; на фіг. 2 представлений модуль другого типу; на фіг. 3 представлений модуль третього типу; на фіг. 4 представлений модуль четвертого типу; на фіг. 5 представлено розташування модулів; на фіг. 6а представлений вузол Max S; на фіг. 6б представлена модифікація вузла Max S; на фіг. 7 представлено розташування модулів, пов'язаних з модулем Max S, для виготовлення сигарет першого типу, а на фіг. 7а показаний відповідний процес зборки сигарети; на фіг.8 представлено розташування модулів для виготовлення сигарет другого типу, а на фіг. 8а показаний відповідний процес складання сигарети; на фіг. 9 представлений в перспективі вид базового блоку модулів, показаних на фіг. 2, 3 і 4, на якому встановлено чотири барабана; на фіг. 10 представлений в перспективі вигляд блоку, показаного на фіг. 9, з одним знятим барабаном; на фіг. 11 схематично представлені області, де до барабанів прикладається розрідження, а також напрямок обертання барабанів; на фіг. 12 представлений в перспективі вигляд блоку, показаного на фіг. 10, зі знятими елементом управління відсмоктуванням і кожухом відсмоктувача; на фіг. 13 представлений вид ззаду базового блоку, показаного на фіг. 9; на фіг. 14 представлений варіант виконання модуля, показаного на фіг. 1а. Детальний опис здійснення винаходу На фіг. 1 схематично показані елементи установки 100 для виготовлення сигарет. Установка 100 містить вузол 101 виготовлення відрізків тютюнового штрангу і сигаретну машину 104. Як показано, сигаретна машина 104 включає модульну установку, що включає групу 102 модулів 102а розміщених в ряд, і вузол 103 прикріплення фільтра. Як показано, модулі 102а на фіг. 1 розташовані між вузлом 101 виготовлення відрізків тютюнового штрангу і вузлом 103 прикріплення фільтра, і отримують відрізки тютюнового штрангу безпосередньо від вузла 101 виготовлення відрізків тютюнового штрангу. Модулі 102 можуть мати різну конфігурацію для забезпечення в установці 100 різних варіантів виготовлення сигарет різних типів. Конфігурація модулів 102 може бути змінена для виготовлення сигарет іншого типу за допомогою додавання/видалення модуля (-ів), 4 UA 113629 C2 5 10 15 20 25 30 35 40 45 50 55 перестановкою модулів один щодо одного і (або) зміною конфігурації окремих модулів. Таким шляхом може бути одержана конфігурація модулів, що перебудовується сигаретна машина, в якій забезпечуються зміни типу сигарет, що виготовляються. На фіг. 1а, 2, 3 і 4 представлені приватні приклади модулів 1, 2, 3, 4, а на фіг. 7 і 8 представлені приватні приклади конфігурації модульної установки 102, 103. Машина в конфігурації, показаної на фіг. 7, формує сигарети з фільтром з трьома сегментами, описані нижче більш докладно. Машина в конфігурації, показаної на фіг. 8, формує сигарети, які мають розсувний фільтр, докладний опис якого наведено нижче. На фіг. 1а представлений модуль 1 першого типу. Модуль 1 містить базовий блок 5, на якому встановлені кілька барабанів 6, 7, 8 для транспортування паличок через модуль 1. Барабани 6, 7, 8 включають приймальний барабан 6, різальний барабан 7 і барабан 8, що відокремлює. Приймальний барабан 6 забезпечує прийом відрізків тютюнового штрангу подвійної довжини з машини для виготовлення відрізків тютюнового штрангу. Відрізки тютюнового штрангу транспортуються прийомним барабаном і передаються в різальний барабан 7. На кресленні різальний барабан 7 показаний з дисковим ножем 7а, що забезпечує розрізку кожної палички подвійної довжини на два відрізки тютюнового штрангу, які передаються від різального барабана на барабан, що відокремлює 8. Відокремлюючий барабан 8 забезпечує поздовжнє розділення двох відрізків тютюнового штрангу і подальшу видачу їх з модуля 1. Відокремлюючий барабан 8 є пристроєм відомого типу з чотирма сегментами з кожного боку, які мають кулачкові штовхаючі елементи, що рухаються по кулачку що направляється. Сегменти, які захопили відрізки тютюнового штрангу, можуть переміщатися з внутрішнього становища в зовнішнє становище для створення проміжку між відрізками тютюнового штрангу. На фіг. 2 представлений модуль 2 другого типу. Показано, що модуль 2 включає базовий блок 9, з встановленими на ньому живильним барабаном 10, різальним барабаном 11 з дисковим ножем 11а, проміжним барабаном 12 і відокремлюючим барабаном 13. Показано, що барабани 10, 11, 12, 13 формують тракт передачі для паличок в модулі 2. У модулі 2 забезпечується розрізка центральної палички в групі прийнятих паличок на два сегменти, з наступним поділом розрізаних сегментів для формування двох рознесених груп паличок. Як показано на фіг. 2а, в модуль 2 можуть подаватися два відрізки 14 тютюнового штрангу разом з розташованою в середині фільтрпаличкою 15, наприклад, від попереднього модуля, так, що три палички суміщені одна з іншою в жолобі живильного барабана 10. У цьому випадку, що живить барабан 10 передає три суміщених палички в жолоб різального барабана 11, в якому середня фільтрпаличка 15 розрізається на два сегменти 15а, 15b. Потім барабан, що відокремлює 13, розділяє палички на дві групи так, що кожна група включає один відрізаний сегмент 15а, 15b і відрізок 14 тютюнового штрангу. Далі обидві групи видаються з модуля 2 відокремлюючим барабаном 13. У деяких приватних варіантах, наприклад, в альтернативній конфігурації модуля 2, замість отримання двох відрізків тютюнового штрангу разом з єдиною розташованою посередині фільтрпаличкою, отримують два відрізки тютюнового штрангу разом з трьома фільтрпаличками, розташованими посередині між відрізками тютюнового штрангу. У цьому випадку, різальний барабан 11 може бути пристосований для розрізання центральної фільтрпалички в центральній точці на два сегменти, а барабан 12 що відокремлює може бути пристосований для розділення паличок на дві групи так, що кожна група включає один з двох відрізаних сегментів, одну фільтрпаличку, що не була розрізана різальним барабаном 11, і один відрізок тютюнового штрангу. Слід мати на увазі, що в інших конфігураціях, в модуль 2 можуть надходити два відрізки тютюнового штрангу з п'ятьма фільтрпаличками, або іншою непарною кількістю фільтрпаличок. У деяких прикладах, розташована посередині фільтрпаличка або фільтрпалички можуть бути скріплені з відрізками тютюнового штрангу (і (або) одна з іншою) за допомогою однієї або більше обгортки, при їх подачі в модуль 2. У деяких варіантах виконання, деякі або всі з фільтрпаличок можуть являти собою багатосегментні фільтрпалички. В альтернативному варіанті, фільтрпалички можуть являти собою односегментні палички. На фіг. 3 представлений модуль 3 третього типу. Модуль 3, показаний на фіг. 3, аналогічний модулю 2, показаному на фіг. 2, за винятком того, що модуль 3 додатково містить механізм 16 подачі фільтрів. При цьому для відповідних елементів зберігаються ті ж номери посилань. Модуль 3 отримує два відрізки тютюнового штрангу, розділених поздовжнім проміжком, вкладає 5 UA 113629 C2 5 10 15 20 25 30 35 40 45 50 55 в проміжок фільтрпаличку, розрізає вставлену фільтрпаличку на два сегменти, після чого розділяє розрізані сегменти для формування двох рознесених груп паличок. Самі по собі механізми 16 подачі фільтрів відомі в рівні техніки. Наприклад, можуть бути використані механізми подачі з відомих машин "Max S" і "Max 90". Механізми подачі фільтрів можуть бути пристосовані для видачі палички потрібного типу, наприклад, подвійних або поділених на чотири фільтрпаличок. Як показано на фіг. 3, механізм 16 подачі має вхід 17 для прийому фільтрпаличок і вихід 18, розташований так, щоб подавати фільтрпалички на живильний барабан 10. Механізм подачі фільтрів також може включати ріжучий пристрій для розрізання кожної прийнятої палички на два сегменти фільтрпалички, які потім подаються в живильний барабан. Наприклад, механізм подачі фільтрів може приймати чотирьохкратні палички, розрізати кожну чотирьохкратну паличку на дві здвоєні палички і потім передавати кожну здвоєну паличку на живильний барабан. В іншому варіанті, механізм подачі фільтрів може отримувати фільтрпалички іншої довжини, наприклад шестикратної, і в деяких конфігураціях розрізати їх на сегменти потрібної довжини. Таким чином, модуль 3 може отримувати відрізки тютюнового штрангу від попереднього модуля, і також фільтрпалички від механізму 16 подачі. Відрізки тютюнового штрангу приймаються на живильний барабан, відділений відповідним проміжком, при цьому величина проміжку вибрана так, щоб можна було прийняти паличку від механізму 16 подачі. Як показано на фіг. 3а, в деяких варіантах виконання жолоб живильного барабана 10 може прийняти два суміщених відрізка 14 тютюнового штрангу від попереднього модуля, при цьому відрізки тютюнового штрангу розділені проміжком. Механізм подачі фільтра може бути виконаний з можливістю поміщати здвоєні фільтри 15 в цей проміжок по мірі надходження відрізків тютюнового штрангу від живильного барабана. Різальний барабан 11 пристосований для розділення паличок на дві групи так, що кожна група включає фільтруючий сегмент 15а і один відрізок 14 тютюнового штрангу. Після цього обидві групи виводяться з модуля 3. В інших варіантах конфігурацій, модуль 3 може приймати два відрізки тютюнового штрангу разом з двома фільтрпаличками від попереднього модуля так, щоб чотири палички поєднувалися в жолобі живильного барабана 10. Палички можуть бути прийняті так, щоб між ними залишався проміжок, достатній для вкладання в нього іншої, здвоєної фільтрпалички. У цьому випадку, модуль 4 може бути виконаний з можливістю 1) вкладати подвійну фільтрпаличку в проміжок, 2) розрізати вкладену фільтрпаличку на дві палички і, потім, 3) розділяти палички на дві групи так, що кожна група включає відрізаний сегмент вставленої палички, одну з фільтрпаличок, отриманих від попереднього модуля, і один з відрізків тютюнового штрангу. На фіг. 4 показаний модуль 4 четвертого типу. Модуль 4 включає базовий блок 9, на якому встановлені механізм 16 подачі фільтрів, що живить барабан 19, барабан 20 з шайбою, яка хитається, прикаточний барабан 21, прикочуючий притиск 22, передавальний барабан 23, вузол 24 підготовки накладок ободкового паперу і вузол 25 нанесення клею. Модуль 4 виконаний з можливістю вкладання палички, наприклад, фільтрпалички, між двома прийнятими відрізками тютюнового штрангу, і накладення обгортки у формі ободкового паперу. Як показано на фіг. 4а, що живить барабан 19 може приймати два відрізки тютюнового штрангу від попереднього модуля. Відрізки тютюнового штрангу можуть бути розділені проміжком, величина якого забезпечує вкладення в нього подвійної фільтрпалички. Механізм подачі фільтрів забезпечує вкладення подвійної фільтрпалички в цей проміжок. Далі, спільною дією барабана 20 з шайбою, яка хитається, прикаточного барабана 21, прикочуючого притиску 22, вузла 24 підготовки накладок ободкового паперу і вузла 25 нанесення клею три палички з'єднуються обгортанням їх обгорткового папером, як це добре відомо фахівцям. Більш докладно, барабан з шайбою, яка хитається поздовжньо стискає три палички, після чого лист ободкового паперу з намазаними смужками клею накладається на прикаточний барабан для з'єднання разом трьох паличок. Потім поєднана група з двох відрізків тютюнового штрангу і однієї фільтрпалички подвійної довжини виводиться з модуля 4 передавальним барабаном 23. Як згадувалося вище, вузол 24 підготовки накладок ободкового паперу, вузол 25 нанесення клею і прикочуючий притиск 22 самі по собі добре відомі, проте нижче, тим не менш, наводиться короткий опис цих компонентів. Вузол підготовки накладок ободкового паперу У вузлі 24 підготовки накладок ободкового паперу карбідні ножі ріжуть ободковий папір, що лежить на карбідному барабані, на задану довжину. Накладки ободкового паперу потім переносяться карбідним барабаном (барабан накладок ободкового паперу) на сигарети. Довжина накладок ободкового паперу визначається живильним валиком, встановленим перед вузлом нанесення клею, і може бути змінена. Довжина накладки зазвичай дорівнює довжині 6 UA 113629 C2 5 10 15 20 25 30 35 40 45 50 55 60 кола сигарети плюс приблизно 2 мм. Вузол підготовки накладок ободкового паперу може наносити накладки різної ширини, залежно від ширини використовуваного ободкового паперу. Вузол нанесення клею Вузол 25 нанесення клею включає клейовий валик, який прокочується по клею. Потім цей валик переносить клей на передавальний валик. Папір прокочується по передавальному валику для перенесення клею з валика на папір. Прикочуючий притиск/прикаточний барабан Прикочуючий притиск 22 являє собою нерухомий криволінійний черевик, розташований під прикаточним барабаном 21. Коли сигарети, що знаходяться на прикаточному барабані, потрапляють до вхідної точки прикочуючого притиску, скребок виштовхує сигарету з жолоба, після чого вона прокочується між барабаном і прикочуючим притиском, поки не потрапляє в наступний жолоб. Замість того щоб приймати два рознесених відрізка тютюнового штрангу, в деяких варіантах побудови сигаретної машини модуль 4 може приймати два відрізки тютюнового штрангу разом з двома фільтрпаличками, при цьому палички приймаються від попереднього модуля. Отримані палички можуть бути розділені проміжком, достатнім для вкладання в нього ще одного подвійного фільтру. Механізм подачі 16 може бути пристосований для вкладання подвійного фільтра в проміжок. У цьому випадку барабан з шайбою, яка хитається стискає разом п'ять паличок і вкладена паличка обгортається ободковим папером на прикаточному барабані для з'єднання її з паличками, отриманими від попереднього модуля. У деяких варіантах виконання, в модулі 4 ободковий папір може наноситися двома окремими смужками. Модуль для нанесення ободкового паперу у вигляді смужок по конфігурації аналогічний модулю для нанесення звичайного ободкового паперу, за винятком наявності дискового ножа для розрізання паперу на 2 смуги. Крім того, використовуються напрямні для паперу, що розсовують дві смуги в потрібне положення перед приклейкою. Смуга ободкового паперу розрізається після сполучного вузла і скребка (не показані), в точки перед вузлом нанесення клею. У варіантах виконання, фільтрпалички, вставлені модулями 2, 4, можуть містити кількасегментів, тобто, вони можуть включати багатосегментні палички, сформовані, наприклад, з центрального сегмента палички "подвійної довжини" з двома сегментами палички по обидві сторони від центрального сегмента. Однак, в інших випадках, в деяких варіантах вставлені фільтрпалички можуть являти собою односегментні палички. Описані вище модулі можуть бути пов'язані один з одним в різних схемах з'єднання для забезпечення різній послідовності операцій для формування сигарет одного типу чи різних типів. Останній барабан одного модуля може бути розташований в потрібному положенні відносно першого барабана наступного модуля з тим, щоб палички переходили від розвантажувального пристрою одного модуля в завантажувальний пристрій наступного модуля. Додаткова гнучкість системи досягається можливістю зміни конфігурації окремих модулів. Модулі 2, 3 і 4 на фіг. 2-4 використовують базовий блок 9, що має чотири вала для установки барабанів, на кожен з яких барабан може встановлюватися з можливістю зняття. При цьому кожен з барабанів на модулях 2, 3 і 4 може бути замінений іншим відповідним барабаном, із зміною, тим самим, функціонального призначення модуля. Наприклад, різальний барабан 11 на фіг. 2 може бути замінений передавальним барабаном або барабаном з шайбою. Проміжний передавальний барабан 12 на фіг. 2 може бути замінений прикаточним барабаном, передавальним барабаном, виштовхуючим барабаном, лазерним барабаном чи іншим відповідним барабаном. Також можуть додаватися/віддалятися інші компоненти, наприклад, механізм подачі фільтрів, вузол підготовки накладок ободкового паперу, вузол нанесення клею, прикаточний пристрій і лазер для лазерної перфорації. Модуль 2 другого типу може бути, таким чином, перетворений в модуль 3 третього типу за допомогою зміни конфігурації, що включає додавання механізму подачі фільтрів. Крім того, модуль 3 третього типу може бути перетворений в модуль 4 четвертого типу за допомогою зміни конфігурації, що включає заміну різального барабана 11 на барабан 20 з шайбою, яка хитається, заміною проміжного передавального барабана 12 на прикаточний барабан 21, заміною відокремлюючого барабана 13 на передавальний барабан і додаванням вузла 24 підготовки накладок ободкового паперу, вузла 25 нанесення клею і накочують притиску 22. При заміні барабана на базовому блоці 9, який замінює барабан зазвичай має те ж число жолобів, що і барабан, який їм замінюється. На фіг. 2, 3, 4, перший барабан 10, 19 може мати 20 жолобів, другий барабан 11, 20 може мати 20 жолобів, третій барабан 12, 21 може мати 22 жолоби і четвертий барабан 13, 23 може мати 20 жолобів. 7 UA 113629 C2 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 9 представлений в перспективі базовий блок 9 з встановленими на ньому живильним барабаном 19, барабаном 20 з шайбою, яка хитається, прикаточним барабаном 21 (і прикочуючим притиском 22), і передавальним барабаном 23. Видно, що кожен барабан 19, 20, 21, 23 встановлено на валу 19а, 20а, 21а, 23а, що призводить барабан в обертання. Як показано на фіг. 10, кожен барабан може бути відгвинчений і відділений від валу так, щоб міг бути встановлений інший барабан. Як показано на фіг. 9 і 10, базовий блок 9 включає кожух 200 відсмоктувача, який прикладає розрідження для утримання паличок на барабанах 19, 20, 21, 23 і для передачі паличок від одного барабана до іншого. Як показано на фіг. 10, кожух 200 відсмоктувача пов'язаний з елементами 201 управління всмоктуванням, кожен з яких має вихідний отвір 202 всмоктування, форма якого дозволяє вибірково прикладати розрідження до відповідних точок в процесі обертання відповідного барабана. На фіг. 11 схематично представлені області (заштриховані), в яких прикладається розрідження елементами управління всмоктуванням, і напрямок обертання барабанів 19, 20, 21, 23. Деякі барабани можуть бути замінені без зміни елемента керування всмоктуванням. Наприклад, проміжний барабан 12 модуля 2 може бути замінений різальним барабаном 11 без заміни елемента управління всмоктуванням. У деяких випадках, може проводитися заміна елемента керування всмоктуванням перед установкою нового барабана. На фіг. 12 базовий блок 9 показаний зі знятими барабаном 19 і його елементом 201 управління всмоктуванням, і також знятим кожухом 200 відсмоктувача. Як показано, розрідження може подаватися до кожуха 200 відсмоктувача через отвір 203 в базовому блоці 9. На фіг. 13 представлений вид ззаду базового блоку 9. Видно, що базовий блок включає редуктор 205, виконаний з можливістю синхронного обертання чотирьох барабанів. У процесі використання, один з валів приводиться в обертання серводвигуном (не показаний) для обертання барабанів. Як показано на фіг. 9, базовий блок 9 має з'єднувальний елемент 204 з кожного кінця, для з'єднання з перекриттям з взаємодоповнюючими з'єднувальними елементами на інших модулях. З'єднувальні елементи 204 автоматично забезпечують сполучення останнього барабана на одному модулі з першим барабаном на наступному модулі, при стикуванні двох модулів один з одним. На фіг. 5 показана одна з можливих конфігурацій модулів 26, в якій модулі 2, 4, 3, 1 другого, четвертого, третього і першого типу встановлені в ряд один за іншим. Кожен модуль може включати редуктор, що забезпечує синхронне обертання барабанів модуля, і може включати серводвигун для обертання барабанів. Серводвигуни кожного модуля можуть бути синхронізовані один з одним так, щоб обертання всіх барабанів в даному механізмі було синхронізовано. Інші компоненти, наприклад, вузол підготовки накладок ободкового паперу, вузол нанесення клею, можуть приводитися в дію іншими серводвигунами. Ці інші серводвигуни також можуть синхронізуватися потрібним чином з сервомодулями, використовуваними для приведення в дію барабанів модулів. Комбінація модулів 26 може бути з'єднана з вузлом прикріплення фільтра, наприклад, модифікованим вузлом Max S, для продовження збірки. На фіг. 6а показана наявна на ринку машина 27 типу Max S, а на фіг. 6б показана модифікована машина 28, пристосована для використання з модулями 1, 2, 3, 4. Видно, що модифікована машина 28, показана на фіг. 6б, відрізняється від відомої машини 27 тільки тим, що в модифікованій машині 28 відсутня завантажувальна секція 27а. Оскільки модифікована установка 28 відрізняється від відомої установки 27 тільки відсутністю завантажувальної секції 27а, далі вона детально показана не буде. Хоча на фіг. 6а і 6б показана модифікована Max S, в альтернативному варіанті до модулів може бути приєднаний будь-який вузол прикріплення фільтра, наприклад, наявні на ринку машини GD AF12 або Max 90, модифіковані аналогічним чином, описаним вище, тобто, видаленням завантажувальної секції. Якщо, наприклад, використовується Max 90, модифікований вузол може виконувати всі функції Max 90, включаючи додавання фільтрпалички, нанесення ободкового паперу і накочення, виконання лазерної перфорації, обрізку, перевертання сигарет, контрольні операції і стикування з лотковим загрузчиком. На фіг. 7 показано розміщення послідовно встановлених модулів 29, з'єднаних з модифікованим блоком 28 Max S, для виготовлення сигарет певного типу. Видно, що установка 29 включає модуль 1 першого типу, модуль 3 третього типу, модуль 4 четвертого типу і модуль 2 другого типу, розташовані послідовно в ряд і сполучені з модифікованим блоком 28 Max S. Перший модуль 1 отримує відрізок тютюнового штрангу подвійної довжини з пристрою 8 UA 113629 C2 5 10 15 20 25 30 35 40 45 50 55 виготовлення відрізків тютюнового штрангу (не показаний), і цей відрізок тютюнового штрангу піддається послідовності операцій в модулях 1, 3, 4, 2 і потім в блоці 28 Max S, для формування сигарети 30 з фільтром. Як показано на фіг. 7а, готова сигарета 30 включає фільтр з трьома сегментами і обгорнута в два окремих ободкових папери, розділені подовжнім проміжком 31. На фіг. 7а представлена послідовність операцій, виконуваних обладнанням, показаним на фіг. 7. У кожному прямокутнику на фіг. 7а показані операції, вироблені одним з модулів. Видно, що кожен прямокутник позначений номером одного з модулів 1, 3, 4, 2, щоб показати, що зазначені в прямокутнику операції виконуються в позначеному модулі. Як показано на фіг. 7а, в модулі 1 відрізок 32 тютюнового штрангу подвійної довжини, що надходить з пристрою виготовлення тютюнового штрангу (не показано), розрізається на два однакових сегмента 32а, 32b. Потім два сегменти поділяються і поділені сегменти подаються в наступний модуль 3. У модулі 3, подвійна фільтрпаличка 33, що надходить з механізму подачі фільтрів модуля, вставляється в проміжок між двома розділеними відрізками 32а, 32b тютюнового штрангу, отриманими від модуля 1. Потім фільтр 33 розрізається посередині на два сегменти 33а, 33b. Перша група 34а, що містить один відрізок 32а тютюнового штрангу і один сегмент 33а фільтрпалички, далі відокремлюється від другої групи 34b, яка містить один відрізок 32b тютюнового штрангу і один сегмент 33b фільтрпалички, після чого дві розділені групи 34а, 34b подаються в перший барабан наступного модуля 4. У наступному модулі 4, в проміжок між двома розділеними групами 34а, 34b додається ще одна фільтрпаличка 35. Потім в модулі 4 наноситься ободковий папір двома розділеними смужками 36а, 36b. Перша смужка 36а обертається навколо відрізка 32a тютюнового штрангу, фільтруючого сегмента 33а та додаткової палички 35, з'єднуючи всі ці три палички разом. Друга смужка 36b обертається навколо відрізка 32b тютюнового штрангу, фільтруючого сегмента 33b і додаткової палички 35, з'єднуючи всі ці три палички разом. При цьому фільтр 35 приєднаний до фільтруючого сегменту 33а з першої групи 34а і до сегменту 33b з другої групи 34b обгортанням смужками 36а, 36b. Обгорнені палички 34а, 34b, 33a, 33b, 35 потім подаються в наступний модуль. У наступному модулі 2, розташована посередині фільтрпаличка 35 подвійної довжини розрізається на два сегменти 35а, 35b. Перша група паличок G1, що містять сегмент 33а фільтрпалички, сегмент 35а фільтрпалички і відрізок 32а тютюнового штрангу, далі відокремлюється від другої групи паличок G2, що містять сегмент 33b фільтрпалички, сегмент 35b фільтрпалички і відрізок 32b тютюнового штрангу. Потім розділення групи G1, G2 передаються на перший барабан модифікованої машини 28 Max S, як це показано на фіг. 7 Як показано на фіг. 7 і 7а, модифікований блок Max S включає механізм 38 подачі фільтрів, який вставляє до фільтру фільтрпалички 37 подвійної довжини між групою G1 і групою G2. Потім фільтрпаличка 37 подвійної довжини приєднується до сегменту 35а фільтрпалички групи G1 і до сегменту 35b фільтрпалички групи G2 за допомогою обгортання єдиною ободковою обгорткою 39. Розмір обгортки 39 вибраний так, що вона не перекривається з смужками 36а, 36b. Навпаки, розмір обгортки 39 обраний так, що між кожним кінцем обгортки 39 і смужками 36а, 36b є проміжок 31. Потім загорнута фільтрпаличка 37 подвійної довжини розрізається посередині на два сегменти 37а, 37b для формування двох сигарет 30, які повертаються так, щоб прийняти паралельне положення. Видно, що дві сигарети 30 ідентичні і кожна включає три фільтруючих сегмента 37а, 35а, 33а і дві обгортки, причому обгортки поздовжньо розділені проміжком 31. На фіг. 8 показана альтернативна конфігурація 40 послідовно розташованих модулів для виготовлення сигарети 41 іншого типу. Готова сигарета 41 є сигаретою розсувного типу (телескопічна), в якій два фільтри можуть бути розділені змінним проміжком шляхом зрушування зовнішньої гільзи. Телескопічні сигарети відомі в рівні техніки, наприклад з FR 1547656. Як показано, установка 40 включає шість модулів 51, 52, 53, 54, 55, 56. Перший модуль 51 аналогічний модулю 1 на фіг. 1а. Другий модуль 52 аналогічний модулю 4 на фіг. 4. Третій модуль 53 містить модифіковану версію модуля 2 на фіг. 2. Третій модуль 53 відрізняється від модуля 2 на фіг. 2 тим, що перший барабан (живильний барабан 10) був замінений різальним барабаном, другий барабан (різальний барабан 11) був замінений відокремлюючим барабаном, і четвертий барабан (що відокремлює барабан 13) був замінений контрольним барабаном для перевірки наявності фільтрів. Четвертий модуль 54 аналогічний модулю 4, показаному на фіг. 4. 9 UA 113629 C2 5 10 15 20 25 30 35 40 45 50 55 60 П'ятий модуль 55 включає модифікацію модуля 4, показаного на фіг. 4. Модуль 55 відрізняється від модуля 4 тим, що був видалений механізм 16 подачі фільтрів, і тим, що четвертий барабан (передавальний барабан 23) замінений лазерним барабаном для формування перфорації в сигареті. Шостий модуль 56 містить чотири барабана 56а, 56b, 56c, 56d. Перший барабан 56а представляє собою різальний барабан, другий барабан 56b є передавальним барабаном. Третій барабан 56с є повертаючим барабаном і четвертий барабан 56d є контрольним барабаном, виконаним з можливістю проведення випробування сигарет на витік. Повертаючий барабан відомий в рівні техніки, і може бути пристосований для перевертання сигарет переднього ряду для отримання тієї ж орієнтації, що і сигарети заднього ряду, або, в альтернативному варіанті, може перевертати задній ряд сигарет для отримання тієї ж орієнтації, що і сигарети переднього ряду. Також може бути встановлений модуль (не показаний), що включає сканери для остаточної перевірки кінцевих частин і виштовхуючий барабан, що виконує роль зв'язку з машинами, розташованими далі по ходу процесу. На фіг. 8а представлена послідовність операцій, виконуваних для формування сигарети 41. У кожному прямокутнику на фіг. 8а показані операції, які проводяться в одному з модулів 51, 52, 53, 54, 55, 56. Як показано, кожен прямокутник позначений номером одного з модулів 51, 52, 53, 54, 55, 56, щоб показати, що зазначені в прямокутнику операції виконуються в позначеному модулі. Модуль 51 являє собою завантажувальний модуль, який би отримання відрізків 60 тютюнового штрангу подвійної довжини, наприклад, від машини для приготування відрізків тютюнового штрангу. У модулі 51, кожен відрізок 60 тютюнового штрангу розрізається на два сегменти 60а, 60b, які поділяються і подаються в наступний модуль 52. Наступний модуль 52 виконаний з можливістю вкладання фільтрпалички 61 подвійної довжини між розділеними відрізками тютюнового штрангу, отриманими від модуля 52, та обгортання трьох паличок 60а, 60b, 61 обгорткою 62 для їх з'єднання одна з одною. Обгорнені палички далі подаються в наступний модуль 53. У наступному модулі забезпечується розрізка відрізка 61 тютюнового штрангу на два сегменти 61а, 61b і поділ сегментів з формуванням двох груп, кожна з яких містить відрізок 60а, 60b тютюнового штрангу, приєднаний до сегменту 61а, 61b фільтрпалички. Кожна група формує внутрішню сигарету С кінцевої розсувної сигарети 41. Далі контрольний барабан виконує перевірку наявності фільтрів. Потім розділені внутрішні сигарети С подаються в наступний модуль 54. У наступному модулі 54 забезпечується введення іншої фільтрпалички 63 між фільтруючими сегментами 61а, 61b і обгортання широкої накладки 64 ободкового паперу навколо відрізків 60а, 60b тютюнового штрангу, сегментів 61а, 61b фільтрпалички і фільтрпалички 63. Вузол для нанесення клею забезпечує нанесення клею на ободкову накладку 64 так, що вона приклеюється тільки до середньої фільтрпалички 63 і в місцях перекриття ободкової накладки, в результаті чого утворюється трубка, яка прикріплена тільки до середньої палички 63. Потім обгорнуті палички передаються до наступного модулю 55. У наступному модулі 55 виконується нанесення іншої ободкової накладки 65 навколо ободкової накладки 64 так, щоб вона перекривалася з ободковою накладкою 64. Потім лазерним барабаном за допомогою імпульсного променя виконуються дрібні перфорації в шарах 64, 65 ободкового паперу. У наступному модулі 56 виконується розрізання фільтра 63 через ободкові шари 64, 65 з тим, щоб розділити фільтр 63 на два сегменти 63а, 63b і, тим самим, сформувати дві розсувні сигарети 41а, 41b. Потім повертаючий барабан перевертає дві сигарети 41а, 41b так, щоб вони розташовувалися паралельно один одному. Як було згадано вище, внутрішня сигарета З кожної розсувної сигарети 41а не приклеєна до шарів 64, 65 ободкового паперу, тому внутрішня сигарета С може ковзати в трубці, що сформована ободковими шарами 64, 65, для зміни відстані, що розділяє фільтрпалички 61а, 61b і фільтрпалички 63а, 63b. Конфігурація модулів може бути змінена для зміни процесу складання сигарети відповідно до вимог, наприклад, заміною одного або більше з барабанів. Крім того, модулі можуть бути переставлені один щодо іншого і (або) один або більше модулів можуть бути додані (вилучені) так, щоб реалізувати інші варіанти зборки сигарет. Можливі численні додаткові модифікації і зміни. Наприклад, незважаючи на те, що модуль 1 на фіг.1а отримує відрізки тютюнового штрангу подвійної довжини по одному від пристрою виготовлення відрізків тютюнового штрангу, в деяких випадках одночасно можуть надходити 10 UA 113629 C2 5 10 15 20 25 30 35 40 45 кілька відрізків тютюнового штрангу подвійної довжини, наприклад, від пристрою виготовлення відрізків тютюнового штрангу. На фіг. 14 представлений варіант конфігурації модуля 1 першого типу для використання з пристроєм виготовлення відрізків тютюнового штрангу, що видає одночасно два відрізки тютюнового штрангу. Показано, що модифікований модуль 1 на фіг. 14 має модифікований приймальний барабан 6а для прийому двох відрізків тютюнового штрангу, і додаткові проміжні передавальні барабани 11, 12. Як показано, приймальний барабан 6а має кілька хитних важелів, кожен з яких в процесі роботи послідовно відхиляється назовні для прийому від пристрою виготовлення двох відрізків тютюнового штрангу. Оскільки барабан обертається проти годинникової стрілки, важелі лягають назад на барабан. Як показано на фіг. 14, далі важелі переносять відрізки тютюнового штрангу по одному на перший проміжний передавальний барабан 11. У деяких конфігураціях також можуть бути включені інші модулі для виконання інших операцій. Наприклад, в деяких конфігураціях може бути включений модуль стоку для вивантаження зібраних паличок на різній висоті. Модуль стоку може бути виконаний з можливістю вивантажувати палички на конкретній висоті для зв'язку з потоковим завантажувальним пристроєм, наприклад, конвеєром для передачі вивантажених паличок до наступного обладнання для подальших технологічних операцій. В альтернативному варіанті, висота вивантаження може бути змінена, коли потрібно вивантаження в пакувальну машину, або в лоткові живильники для зберігання. Крім того, хоча вище було описано приєднання фільтрпаличок до відрізків тютюнового штрангу, в деяких конфігураціях модуль може вкладати і інші компоненти, крім фільтрпаличок, а саме, паличку, наприклад, відрізок тютюнового штрангу, або стрижневий елемент, що включає один або більше пластикових елементів, наприклад, скручувані елементи, що мають першу і другу частини, які можуть обертатися одна щодо іншої для зміни характеристик курильного виробу, як це описано, наприклад, в EP 0395291 A1. Відповідно з різними варіантами виконання даного винаходу, модулі можуть виконувати одну або більше з таких операцій: перенесення, вкладення, поділ, обгортання, обертання, контроль, відбракування, притиснення, лазерна різка, поворот, відбір зразків для випробувань, накладення обгортки прикочуванням. У варіантах виконання, кожен модуль виконує дві або більше з цих операцій. Кожна окрема операція може виконуватися одним функціональним вузлом (наприклад, одним барабаном). Як має бути зрозуміло з сказаного, барабани модулів можуть бути вибрані так, щоб кожен модуль виконував задану послідовність збірних операцій. Крім того, кількість модулів і їх відносне розташування можуть вибиратися так, щоб модулі виконували відповідні складальні операції в заданому порядку. Для розгляду різних аспектів винаходу і його представлення, даний опис показує на приватних прикладах різних варіантів виконання можливості реалізації винаходу (-ий) та отримання досконалого обладнання і способів виготовлення. Переваги та ознаки, наведені в описі, відносяться до тільки варіантів виконання і не є вичерпними і (або) виключають. Вони представлені тільки для поліпшення розуміння та роз'яснення заявлених ознак. Слід мати на увазі, що переваги, варіанти виконання, приклади, функції, ознаки, конструкції та (або) інші особливості винаходу не повинні розглядатися як такі, що обмежують винахід, який визначається формулою або еквівалентами формули, і що в рамках області домагань і (або) суті винаходу можуть бути використані інші варіанти виконання та модифікації. Різні варіанти виконання можуть, відповідно, утримувати, складатися з, або в основному складатися з різних комбінацій розкритих елементів, компонентів, ознак, частин, кроків, засобів і т. д. Крім того, винахід включає інші винаходи, не заявлені тут, але які можуть бути заявлені в майбутньому. ФОРМУЛА ВИНАХОДУ 50 55 60 1. Модульна установка для збірки курильного виробу, що виконана з можливістю виконання першої послідовності операцій над прийнятими відрізками штранга курильного матеріалу і виконана з можливістю зміни конфігурації для виконання над прийнятими відрізками штранга курильного матеріалу другої послідовності операцій, що відрізняється від першої послідовності, причому перша і друга послідовності операцій, відповідно, формують щонайменше частину першого і другого процесів збірки курильних виробів, кожен з яких містить відрізок штранга курильного матеріалу, що викурюється при використанні, при цьому модульна установка містить: перший пристрій вкладення паличок, виконаний з можливістю вкладання першої палички між двома відрізками тютюнового штранга, перший пристрій поділу паличок, виконаний з можливістю розділення першої палички на щонайменше дві частини, 11 UA 113629 C2 5 10 15 20 25 30 35 40 45 50 55 пристрій відділення паличок, виконаний з можливістю відділення першої групи, що містить відрізок штранга курильного матеріалу і одну зі згаданих частин, від другої групи, що містить відрізок штранга курильного матеріалу та іншу зі згаданих частин, і другий пристрій вкладення паличок, виконаний з можливістю вкладання другої палички між першою і другою групами. 2. Модульна установка за п. 1, яка додатково містить: другий пристрій поділу паличок для розділення другої палички на щонайменше дві частини; і вузол обгортання, виконаний з можливістю обгортання обгортки щонайменше частково навколо вкладеної палички після того, як вона вкладена між двома відрізками тютюнового штранга, і перед тим, як вкладена паличка розділена пристроєм поділу паличок. 3. Модульна установка за п. 1 або 2, що містить перший модуль, що включає перший пристрій вкладення паличок, і другий модуль, що включає другий пристрій вкладення відрізків. 4. Модульна установка за будь-яким з попередніх пунктів, що містить: декілька пристроїв вкладення паличок, кожен з яких виконано з можливістю вкладати паличку між двох відрізків тютюнового штранга, декілька пристроїв поділу паличок, кожен з яких виконано з можливістю поділу палички на щонайменше дві частини, декілька вузлів обгортання, кожен з яких виконаний з можливістю обгортання обгортки щонайменше частково навколо вкладеної палички після того, як вона була вкладена між двома відрізками тютюнового штранга, і перед тим, як вкладена паличка була розділена пристроєм поділу паличок. 5. Модульна установка за будь-яким з попередніх пунктів, що містить два або більше модулів, кожен з яких має базовий блок і один або більше барабанів, при цьому кожен з цих двох або більше модулів виконаний з можливістю установки в нього однакового числа барабанів. 6. Модульна установка за п. 5, в якій кожен із двох чи більше модулів виконаний з можливістю установки в нього барабанів в потрібні положення щодо відповідного базового блока. 7. Модульна установка за будь-яким попереднім пунктом, в якій перший процес збірки курильних виробів формує курильний виріб першої конфігурації, а другий процес збірки курильних виробів формує курильний виріб другої конфігурації, що відрізняється від першої конфігурації. 8. Модульна установка за будь-яким з попередніх пунктів, в якій перша і друга послідовності операцій забезпечують об'єднання відрізків штранга курильного матеріалу з відповідними однією або більше паличками. 9. Модульна установка за будь-яким з попередніх пунктів, що містить кілька модулів, виконаних з можливістю приймати відрізки штранга курильного матеріалу і такими, що містять кілька функціональних вузлів, виконаних з можливістю проведення з цими відрізками курильного матеріалу першої послідовності операцій. 10. Модульна установка за п. 9, у якій функціональні вузли містять кілька транспортуючих елементів, розташованих так, щоб утворювати тракт передачі через модульну установку, вздовж якого з відрізками штранга курильного матеріалу виконують першу послідовність операцій. 11. Модульна установка за п. 9 або 10, в якій згадана зміна конфігурації включає зміну розташування модулів один щодо одного і/або видалення одного або більше модулів, і/або додавання одного або більше інших модулів. 12. Модульна установка за кожним з пп. 9-11, в якій згадані кілька модулів включають модуль із змінною конфігурацією, при цьому зміна конфігурації модульної установки включає зміну конфігурації цього модуля із змінною конфігурацією. 13. Модульна установка за кожним з пп. 9-12, яка, після зміни конфігурації, включає кілька модулів, що містять кілька функціональних вузлів, виконаних з можливістю проведення другої послідовності операцій з відрізками штрангів курильного матеріалу. 14. Модульна установка за кожним з пп. 9-13, в якій модулі розташовані в ряд з тим, щоб забезпечити проведення згаданих першої і другої послідовностей операцій з відрізками штрангів курильного матеріалу. 15. Модульна установка за кожним з пп. 9-14, в якій щонайменше один модуль залишається незмінним при зміні конфігурації модульної установки для виконання другої послідовності операцій. 16. Модульна установка за п. 15, в якій щонайменше один модуль, що залишився незмінним, містить завантажувальний модуль, виконаний з можливістю приймати відрізки штрангів курильного матеріалу. 12 UA 113629 C2 5 10 15 20 25 30 35 40 45 50 55 17. Модульна установка за кожним з пп. 9-16, в якій кожен модуль містить серводвигун і ці серводвигуни синхронізовані. 18. Модульна установка за будь-яким з попередніх пунктів, що містить перший пристрій формування групи, виконаний з можливістю з'єднання відрізка штранга курильного матеріалу з паличкою для формування першої групи, і другий пристрій формування групи, виконаний з можливістю з'єднання палички з першою групою для формування другої групи. 19. Модульна установка за п. 18, що містить перший модуль, що включає перший пристрій формування групи, і другий модуль, що включає другий пристрій формування групи. 20. Модульна установка за кожним з пп. 1-19, яка містить перший вузол обгортання для накладення першої обгортки на курильний виріб, і другий вузол обгортання для накладення другої обгортки на курильний виріб, після накладення першої обгортки. 21. Модульна установка за п. 20, в якій другий вузол обгортання виконаний з можливістю накладення другої обгортки так, що вона перекривається з першою обгорткою. 22. Модульна установка за п. 20, в якій другий вузол обгортання виконаний з можливістю накладення другої обгортки так, що є поздовжній проміжок між першою обгорткою і другою обгорткою. 23. Модульна установка за кожним з пп. 20-22, в якій перший вузол обгортання включений в перший модуль, а другий вузол обгортання включений в другий модуль. 24. Машина для збірки курильних виробів, що включає модульну установку за кожним з пп. 1-23. 25. Машина для збірки курильних виробів за п. 24 додатково включає джерело відрізків тютюнового штранга, при цьому модульна установка розташована з можливістю отримання відрізків тютюнового штранга від джерела відрізків тютюнового штранга. 26. Машина для збірки курильних виробів за п. 25, в якій модульна установка розташована з можливістю отримання відрізків тютюнового штранга безпосередньо від джерела відрізків тютюнового штранга. 27. Модуль модульної установки за будь-яким з пп. 1-23. 28. Модуль за п. 27, що являє собою модуль із змінною конфігурацією, що містить базовий блок, виконаний з можливістю знімної установки на нього декількох різних частин. 29. Модуль за п. 28, в першій конфігурації якого в базовий блок встановлені компонент приймання паличок для приймання групи паличок, компонент розрізання паличок для розрізання середньої палички в групі прийнятих паличок на два сегменти, і компонент поділу паличок для розділення сегментів з утворенням двох рознесених груп паличок. 30. Модуль за п. 28 або 29, в другій конфігурації якого в базовий блок встановлені компонент приймання паличок для приймання двох відрізків тютюнового штранга, розділених поздовжнім проміжком, компонент вкладення паличок для вкладання палички в проміжок, компонент розрізання паличок для розрізання вставленої палички на два сегменти, і компонент поділу паличок для розділення сегментів з утворенням двох рознесених груп паличок. 31. Модуль за кожним з пп. 28-30, в якому в третій конфігурації модуля із змінною конфігурацією в базовий блок встановлені компонент приймання паличок для приймання двох відрізків тютюнового штранга, розділених проміжком, компонент вкладення паличок для вкладання палички в проміжок, і вузол обгортання для накладення обгортки навколо вкладеної палички. 32. Модуль за кожним з пп. 28-31, то має сегмент для приймання барабанів, пристосований для вибіркового приймання першого і другого барабанів. 33. Модуль за п. 32, що містить елемент управління всмоктуванням, виконаний з можливістю прикладання розрідження до першого або другого барабана. 34. Модуль за кожним з пп. 27-33, що містить чотири барабани. 35. Комплект частин для збірки модульної установки, заявленої в будь-якому з пп. 1-23. 36. Спосіб зміни конфігурації модульної установки, заявленої в будь-якому з пп. 9-17, при виконанні якого змінюють розташування модулів відносно один одного і/або видаляють один або більше модулів, і/або додають один або більше інших модулів, і/або змінюють конфігурацію одного або більше модулів. 37. Спосіб за п. 36, в якому змінюють розташування модулів один щодо одного. 38. Спосіб збірки курильного виробу, при виконанні якого: приймають відрізки штранга курильного матеріалу; виконують з відрізками штранга курильного матеріалу першу послідовність операцій в модульній установці, конфігурація якої може бути змінена так, щоб з прийнятими відрізками штранга курильного матеріалу могла бути виконана друга послідовність операцій, що відрізняється від першої послідовності, при цьому перша і друга послідовності операцій, відповідно, формують щонайменше частину першого і другого процесів збірки курильних 13 UA 113629 C2 5 виробів, кожен з яких містить один з відрізків штранга курильного матеріалу, який викурюється при використанні. 39. Спосіб за п. 38, в якому: виготовляють відрізки штранга курильного матеріалу в пристрої для виготовлення відрізків тютюнового штранга; переносять відрізки штранга курильного матеріалу безпосередньо від пристрою виготовлення відрізків тютюнового штранга до модульної установки. 14 UA 113629 C2 15 UA 113629 C2 16 UA 113629 C2 17 UA 113629 C2 18 UA 113629 C2 19 UA 113629 C2 20 UA 113629 C2 21 UA 113629 C2 22 UA 113629 C2 23 UA 113629 C2 24 UA 113629 C2 25 UA 113629 C2 Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 26
