Удосконалення, які стосуються комплекту виробу для куріння
Формула / Реферат
1. Модульний пристрій для комплекту виробів для куріння, який включає: багато модулів, які включають багато відповідних інтерфейсних блоків, та контролер, сконфігурований для керування вищезгаданими багатьма модулями через вищезгадані інтерфейсні блоки, причому модульний пристрій є сконфігурованим для піддавання прийнятих стрижнів з призначеного для куріння матеріалу першій послідовності операцій, і модульний пристрій може бути переконфігурований таким чином, щоб прийняті стрижні з призначеного для куріння матеріалу піддавалися другій послідовності операцій, відмінній від першої послідовності операцій, причому перша та друга послідовності операцій відповідно утворюють принаймні частину першого та другого процесів складання виробів для куріння, причому кожен виріб для куріння включає вищезгаданий стрижень, і призначеного для куріння матеріалу, який куриться при застосуванні.
2. Модульний пристрій для комплекту виробу для куріння за п. 1, який відрізняється тим, що кожен з вищезгаданих модулів включає один або кілька барабанів, кожен барабан має відповідний привідний механізм для приведення в дію барабана, причому кожен з вищезгаданих привідних механізмів керується контролером через інтерфейсний блок його модуля.
3. Модульний пристрій за п. 2, який відрізняється тим, що кожен з вищезгаданих привідних механізмів включає об'єднаний сервопривід.
4. Модульний пристрій за будь-яким попереднім пунктом, який відрізняється тим, що модулі отримують електроживлення від контролера через інтерфейсні блоки.
5. Модульний пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що також включає: перший пристрій для вставлення, сконфігурований для вставлення першого стрижневого виробу між двома тютюновими стрижнями; перший пристрій для розділення стрижнів, сконфігурований для розділення першого стрижневого виробу на принаймні дві частини, відокремлювач, сконфігурований для відокремлення першої групи, яка включає стрижень з призначеного для куріння матеріалу та одну з вищезгаданих частин, від другої групи, яка включає стрижень з призначеного для куріння матеріалу та іншу з вищезгаданих частин, та другий пристрій для вставлення, сконфігурований для вставлення другого стрижневого виробу між першою та другою групами.
6. Модульний пристрій за п. 5, який відрізняється тим, що також включає: другий пристрій для розділення стрижнів, сконфігурований для розділення другого стрижневого виробу принаймні на дві частини; та обгортальний пункт, сконфігурований для принаймні часткового намотування обгортки навколо вставленого стрижневого виробу після вставлення стрижневого виробу між двома тютюновими стрижнями і до розділення вставленого стрижневого виробу за допомогою пристрою для розділення стрижнів.
7. Модульний пристрій за п. 5 або 6, який відрізняється тим, що модульний пристрій включає перший модуль, який включає вищезгаданий перший пристрій для вставлення, та другий модуль, який включає вищезгаданий другий пристрій для вставлення.
8. Модульний пристрій за будь-яким попереднім пунктом, який відрізняється тим, що включає: певну кількість пристроїв для вставлення, причому кожен з вищезгаданих пристроїв для вставлення є сконфігурованим для вставлення стрижневого виробу між двома тютюновими стрижнями; певну кількість пристроїв для розділення стрижнів, причому кожен з вищезгаданих пристроїв для розділення стрижнів є сконфігурованим для розділення стрижневого виробу принаймні на дві частини, та певну кількість обгортальних пунктів, причому кожен з вищезгаданих обгортальних пунктів є сконфігурованим для принаймні часткового намотування обгортки навколо вставленого стрижневого виробу після вставлення стрижневого виробу між двома тютюновими стрижнями і до розділення вставленого стрижневого виробу за допомогою пристрою для розділення стрижнів.
9. Модульний пристрій за будь-яким попереднім пунктом, який відрізняється тим, що модульний пристрій включає багато модулів різних типів, які мають різні функції.
10. Модульний пристрій за будь-яким попереднім пунктом, який відрізняється тим, що модульний пристрій включає два або більше модулів, кожен з яких має окремий базовий блок та один або кілька барабанів, причому кожен з вищезгаданих двох або більшої кількості модулів є сконфігурованим для приймання однакової кількості барабанів.
11. Модульний пристрій за п. 10, який відрізняється тим, що кожен з вищезгаданих двох або більшої кількості модулів є сконфігурованими для приймання барабанів у відповідних позиціях відносно відповідного базового блока.
12. Модульний пристрій за будь-яким попереднім пунктом, який відрізняється тим, що вищезгаданий перший процес складання виробів для куріння утворює першу конфігурацію виробу для куріння, і вищезгаданий другий процес складання виробів для куріння утворює другу конфігурацію виробу для куріння, відмінну від першої конфігурації.
13. Модульний пристрій за будь-яким попереднім пунктом, який відрізняється тим, що вищезгадані перша та друга послідовності операцій забезпечують відповідне комбінування стрижнів з призначеного для куріння матеріалу з одним або кількома стрижневими виробами.
14. Модульний пристрій за будь-яким попереднім пунктом, який відрізняється тим, що включає багато модулів, сконфігурованих для приймання вищезгаданих стрижнів з призначеного для куріння матеріалу, причому вищезгадані багато модулів включають певну кількість функціональних одиниць, сконфігурованих для піддавання вищезгаданих стрижнів з призначеного для куріння матеріалу вищезгаданій першій послідовності операцій.
15. Модульний пристрій за п. 14, який відрізняється тим, що вищезгадані функціональні одиниці включають певну кількість передавальних елементів, розташованих таким чином, щоб визначати шлях переміщення через модульний пристрій, уздовж якого стрижні з призначеного для куріння матеріалу піддаються вищезгаданій першій послідовності операцій.
16. Модульний пристрій за будь-яким попереднім пунктом, який відрізняється тим, що вищезгадана переконфігурація модульного пристрою включає перепозиціонування модулів відносно один одного та/або видалення одного або кількох модулів, та/або додавання одного або кількох інших модулів.
17. Модульний пристрій за будь-яким попереднім пунктом, який відрізняється тим, що вищезгадана певна кількість модулів включає модуль, який піддається переконфігурації, причому переконфігурація модульного пристрою включає переконфігурацію вищезгаданого модуля, який піддається переконфігурації.
18. Модульний пристрій за будь-яким попереднім пунктом, який відрізняється тим, що при переконфігурації модульний пристрій включає багато модулів, причому вищезгадані багато модулі включають певну кількість функціональних одиниць, сконфігурованих для піддавання стрижнів з призначеного для куріння матеріалу вищезгаданій другій послідовності операцій.
19. Модульний пристрій за будь-яким попереднім пунктом, який відрізняється тим, що є розташованими у ряд для піддавання вищезгаданих стрижнів з призначеного для куріння матеріалу вищезгаданим першій та другій послідовностям операцій.
20. Модульний пристрій за будь-яким попереднім пунктом, який відрізняється тим, що принаймні один модуль залишається незмінним, коли модульний пристрій переконфігурують для вищезгаданої другої послідовності операцій.
21. Модульний пристрій за п. 20, який відрізняється тим, що вищезгаданий принаймні один модуль, який залишається незмінним, включає подавальний модуль, сконфігурований для приймання стрижнів з призначеного для куріння матеріалу.
22. Модульний пристрій за будь-яким попереднім пунктом, який відрізняється тим, що кожен модуль включає один або кілька серводвигунів, і вищезгадані серводвигуни є синхронізованими.
23. Модульний пристрій за будь-яким попереднім пунктом, який відрізняється тим, що модульний пристрій включає утворюючий першу групу пристрій, сконфігурований для з'єднання стрижня з призначеного для куріння матеріалу зі стрижневим виробом для утворення першої групи, та утворюючий другу групу пристрій, сконфігурований для з'єднання стрижневого виробу з першою групою для утворення другої групи.
24. Модульний пристрій за п. 23, який відрізняється тим, що модульний пристрій включає перший модуль, який включає вищезгаданий утворюючий першу групу пристрій, та другий модуль, який включає вищезгаданий утворюючий другу групу пристрій.
25. Модульний пристрій за будь-яким попереднім пунктом, який включає перший обгортальний пункт для нанесення першої обгортки на виріб для куріння та другий обгортальний пункт для нанесення другої обгортки на виріб для куріння після нанесення першої обгортки.
26. Модульний пристрій за п. 25, який відрізняється тим, що другий обгортальний пункт є сконфігурованим для нанесення другої обгортки, таким чином, щоб вона частково перекривалася з першою обгорткою.
27. Модульний пристрій за п. 25, який відрізняється чим, що другий обгортальний пункт є сконфігурованим для нанесення на другу обгортку, таким чином, щоб утворювався подовжній проміжок між першою обгорткою та другою обгорткою.
28. Модульний пристрій за будь-яким з пп. 25-27, який відрізняється тим, що перший обгортальний пункт є включеним у перший модуль, а другий обгортальний пункт є включеним у другий модуль.
29. Пристрій для складання виробів для куріння, який включає модульний пристрій за будь-яким з пп. 1-28.
30. Пристрій для складання виробів для куріння за п. 29, який відрізняється тим, що також включає джерело тютюнового стрижня, причому модульний пристрій є пристосованим для приймання тютюнових стрижнів від джерела тютюнових стрижнів.
31. Пристрій для складання виробів для куріння за п. 30, який відрізняється тим, що модульний пристрій є пристосованим для приймання тютюнових стрижнів безпосередньо від джерела тютюнових стрижнів.
32. Модуль модульного пристрою за будь-яким з пп. 1-28, який відрізняється тим, що має інтерфейсний блок, сконфігурований таким чином, щоб модуль міг керуватися контролером.
33. Модуль за п. 32, який відрізняється тим, що модуль є модулем, який піддається переконфігурації, який включає базовий блок, сконфігурований для приймання у знімному режимі певної кількості різних деталей.
34. Модуль за п. 33, який відрізняється тим, що у першій конфігурації модуля, який піддається переконфігурації, базовий блок оснащено компонентом для приймання стрижнів для приймання групи стрижневих виробів, компонентом для нарізання стрижнів для нарізання центрального стрижня у вищезгаданій групі прийнятих виробів на два відрізки та компонент для відокремлення стрижнів для відокремлення відрізків і для створення таким чином двох відокремлених проміжком стрижневих груп.
35. Модуль за п. 33 або 34, який відрізняється тим, що у другій конфігурації модуля, який піддається переконфігурації, базовий блок оснащено компонентом для приймання стрижнів для приймання двох тютюнових стрижнів, які відокремлюються у подовжньому напрямку проміжком, компонентом для вставлення стрижнів для вставлення стрижневого виробу у проміжок, компонентом для нарізання стрижнів для нарізання вставленого стрижневого виробу на два відрізки та компонентом для відокремлення стрижнів для відокремлення відрізків для створення таким чином двох відокремлених проміжком стрижневих груп.
36. Модуль за будь-яким з пп. 33-35, який відрізняється тим, що у третій конфігурації модуля, який піддається переконфігурації, базовий блок оснащено компонентом для приймання стрижнів для приймання двох тютюнових стрижнів, відокремлених проміжком, компонентом для вставлення стрижнів для вставлення стрижневого виробу у проміжок та обгортальним пунктом для нанесення обгортки навколо вставленого стрижневого виробу.
37. Модуль за будь-яким з пп. 33-36, який відрізняється тим, що включає приймальну частину для барабанів, пристосовану для вибіркового приймання першого та другого барабанів.
38. Модуль за п. 37, який відрізняється тим, що включає елемент регулювання усмоктування, сконфігурований для застосування усмоктування до першого або другого барабанів.
39. Модуль за будь-яким з пп. 33-38, який відрізняється тим, що включає чотири барабани.
40. Комплект деталей для складання модульного пристрою за будь-яким з пп. 1-28.
41. Спосіб переконфігурації модульного пристрою за будь-яким з пп. 1-28, який відрізняється тим, що включає перепозиціонування модулів відносно один одного та/або видалення одного або кількох модулів, та/або додавання одного або кількох інших модулів, та/або переконфігурацію одного або кількох модулів.
42. Спосіб за п. 41, який відрізняється тим, що включає перепозиціонування модулів відносно один одного.
Текст

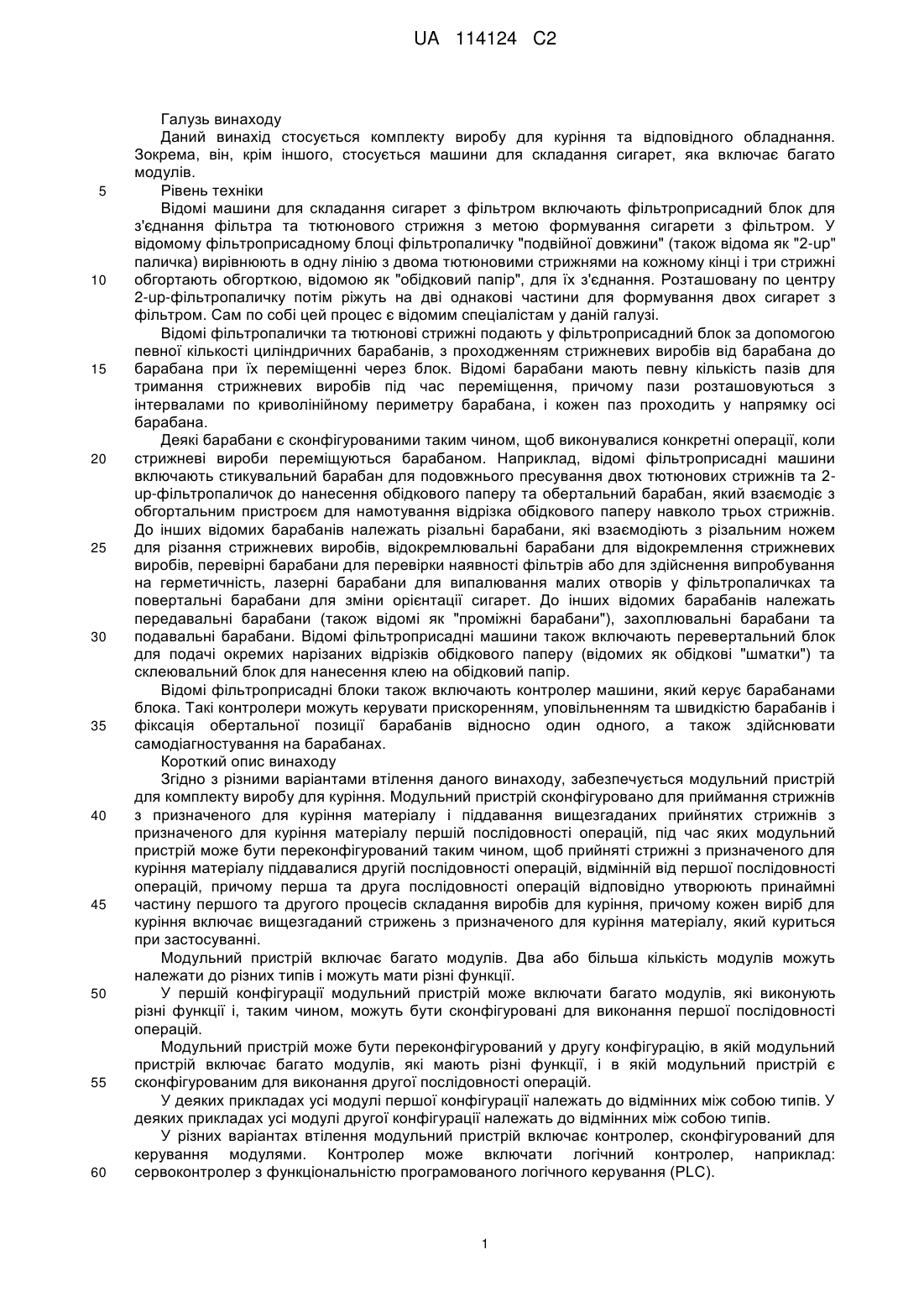

Реферат: Модульний пристрій для комплекту виробу для куріння включає багато модулів та багато відповідних інтерфейсних блоків, та контролер для керування вищезгаданими багатьма модулями через вищезгадані інтерфейсні блоки. Модульний пристрій є сконфігурованим для піддавання прийнятих стрижнів з призначеного для куріння матеріалу першій послідовності операцій. Модульний пристрій може бути переконфігурований таким чином, щоб прийняті стрижні з призначеного для куріння матеріалу піддавалися другій послідовності операцій, відмінній від першої послідовності операцій. Перша та друга послідовності операцій відповідно утворюють принаймні частину першого та другого процесів складання виробів для куріння, причому кожен виріб для куріння включає один з вищезгаданих стрижнів з призначеного для куріння матеріалу, який куриться при застосуванні. UA 114124 C2 (12) UA 114124 C2 UA 114124 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь винаходу Даний винахід стосується комплекту виробу для куріння та відповідного обладнання. Зокрема, він, крім іншого, стосується машини для складання сигарет, яка включає багато модулів. Рівень техніки Відомі машини для складання сигарет з фільтром включають фільтроприсадний блок для з'єднання фільтра та тютюнового стрижня з метою формування сигарети з фільтром. У відомому фільтроприсадному блоці фільтропаличку "подвійної довжини" (також відома як "2-up" паличка) вирівнюють в одну лінію з двома тютюновими стрижнями на кожному кінці і три стрижні обгортають обгорткою, відомою як "обідковий папір", для їх з'єднання. Розташовану по центру 2-up-фільтропаличку потім ріжуть на дві однакові частини для формування двох сигарет з фільтром. Сам по собі цей процес є відомим спеціалістам у даній галузі. Відомі фільтропалички та тютюнові стрижні подають у фільтроприсадний блок за допомогою певної кількості циліндричних барабанів, з проходженням стрижневих виробів від барабана до барабана при їх переміщенні через блок. Відомі барабани мають певну кількість пазів для тримання стрижневих виробів під час переміщення, причому пази розташовуються з інтервалами по криволінійному периметру барабана, і кожен паз проходить у напрямку осі барабана. Деякі барабани є сконфігурованими таким чином, щоб виконувалися конкретні операції, коли стрижневі вироби переміщуються барабаном. Наприклад, відомі фільтроприсадні машини включають стикувальний барабан для подовжнього пресування двох тютюнових стрижнів та 2up-фільтропаличок до нанесення обідкового паперу та обертальний барабан, який взаємодіє з обгортальним пристроєм для намотування відрізка обідкового паперу навколо трьох стрижнів. До інших відомих барабанів належать різальні барабани, які взаємодіють з різальним ножем для різання стрижневих виробів, відокремлювальні барабани для відокремлення стрижневих виробів, перевірні барабани для перевірки наявності фільтрів або для здійснення випробування на герметичність, лазерні барабани для випалювання малих отворів у фільтропаличках та повертальні барабани для зміни орієнтації сигарет. До інших відомих барабанів належать передавальні барабани (також відомі як "проміжні барабани"), захоплювальні барабани та подавальні барабани. Відомі фільтроприсадні машини також включають перевертальний блок для подачі окремих нарізаних відрізків обідкового паперу (відомих як обідкові "шматки") та склеювальний блок для нанесення клею на обідковий папір. Відомі фільтроприсадні блоки також включають контролер машини, який керує барабанами блока. Такі контролери можуть керувати прискоренням, уповільненням та швидкістю барабанів і фіксація обертальної позиції барабанів відносно один одного, а також здійснювати самодіагностування на барабанах. Короткий опис винаходу Згідно з різними варіантами втілення даного винаходу, забезпечується модульний пристрій для комплекту виробу для куріння. Модульний пристрій сконфігуровано для приймання стрижнів з призначеного для куріння матеріалу і піддавання вищезгаданих прийнятих стрижнів з призначеного для куріння матеріалу першій послідовності операцій, під час яких модульний пристрій може бути переконфігурований таким чином, щоб прийняті стрижні з призначеного для куріння матеріалу піддавалися другій послідовності операцій, відмінній від першої послідовності операцій, причому перша та друга послідовності операцій відповідно утворюють принаймні частину першого та другого процесів складання виробів для куріння, причому кожен виріб для куріння включає вищезгаданий стрижень з призначеного для куріння матеріалу, який куриться при застосуванні. Модульний пристрій включає багато модулів. Два або більша кількість модулів можуть належати до різних типів і можуть мати різні функції. У першій конфігурації модульний пристрій може включати багато модулів, які виконують різні функції і, таким чином, можуть бути сконфігуровані для виконання першої послідовності операцій. Модульний пристрій може бути переконфігурований у другу конфігурацію, в якій модульний пристрій включає багато модулів, які мають різні функції, і в якій модульний пристрій є сконфігурованим для виконання другої послідовності операцій. У деяких прикладах усі модулі першої конфігурації належать до відмінних між собою типів. У деяких прикладах усі модулі другої конфігурації належать до відмінних між собою типів. У різних варіантах втілення модульний пристрій включає контролер, сконфігурований для керування модулями. Контролер може включати логічний контролер, наприклад: сервоконтролер з функціональністю програмованого логічного керування (PLC). 1 UA 114124 C2 5 10 15 20 25 30 35 40 45 50 55 60 У різних варіантах втілення контролер є сконфігурованим для керування модулями модульного пристрою у першій конфігурації та другій конфігурації. У різних варіантах втілення контролер є типовим контролером. Типовим контролером є контролер, який може регулювати будь-яку кількість модулів до граничної кількості модулів для контролера, у будь-якій потрібній комбінації модулів. У різних варіантах втілення винаходу два або більше модулів модульного пристрою включають відповідні інтерфейсні блоки. Контролер сконфігуровано для керування модулями через інтерфейсні блоки. Інтерфейсний блок модуля включає електронні засоби введення/виведення для опосередковування сполучення між модулем та контролером. У деяких варіантах втілення кожен з модулів модульного пристрою включає відповідний інтерфейсний блок. У деяких варіантах втілення кожен модуль, який має інтерфейсний блок, має один або кілька барабанів, які можуть керуватися контролером через інтерфейсний блок. У деяких варіантах втілення контролер керує певною кількістю барабанів модуля через інтерфейсний блок. Контролер може керувати барабанами окремо або у групі. Контролер може керувати прискоренням, уповільненням та швидкістю барабанів та фіксацією обертальної позиції барабанів відносно один одного. У деяких варіантах втілення контролер керує барабанами модуля. У деяких варіантах втілення кожен барабан кожного модуля має відповідний привідний механізм для приведення в дію барабана. Кожен привідний механізм керується контролером через інтерфейсний блок для відповідного модуля. Привідний механізм для кожного барабана може включати вбудований сервопривід. У деяких варіантах втілення контролер в альтернативному або додатковому варіанті може виконувати відповідну самодіагностику на одному або кількох барабанах одного або кількох модулів через один або кілька відповідних інтерфейсних блоків. Самодіагностика барабанів за допомогою контролерів барабанів є відомою спеціалістам у даній галузі і в цьому описі не описується. У деяких варіантах втілення модулі отримують електроживлення від контролера через інтерфейсні блоки. Як стане зрозуміло з вищевикладеного, згідно з різними варіантами втілення, даний винахід забезпечує модульний пристрій, який включає багато модулів, причому модульний пристрій, який має пристрій керування, який включає контролер та певну кількість інтерфейсних блоків, причому вищезгадана певна кількість модулів керується головним контролером через інтерфейсні блоки. Якщо до модульного комплекту додають новий модуль, інтерфейсний блок нового модуля з'єднують з головним контролером. Подібним чином, якщо модуль замінюють на модуль іншого типу, інтерфейсний блок модуля, який підлягає заміні, від'єднують від контролера і приєднують інтерфейсний блок нового модуля. У такий спосіб модульний пристрій може бути переконфігурований без потреби у заміні або широкої переконфігурації пристрою керування при збереженні центрального керування модулів. Таким чином, пристрій керування сприяє гнучкій переконфігурації модульного пристрою. Пристрій керування може включати один контролер. Кожен модуль може мати один інтерфейсний блок. У різних варіантах втілення кожен модуль модульного пристрою включає окремий базовий блок. Базові блоки модулів можуть бути відокремленими один від одного для забезпечення можливості альтернативного розташування модулів. Таким чином, модульний пристрій є сконфігурованим таким чином, щоб модулі могли додаватись і/або видалятись, і таким чином, щоб модулі могли бути перегруповані відносно один одного. У деяких варіантах втілення модульний пристрій включає три модулі. У деяких варіантах втілення модульний пристрій включає вісім модулів. У деяких варіантах втілення модульний пристрій включає дев'ять модулів. Модульний пристрій може включати перший пристрій для вставлення стрижня, сконфігурований для вставлення першого стрижневого виробу між двома тютюновими стрижнями, перший пристрій для розділення стрижнів, сконфігурований для розділення першого стрижневого виробу на два відрізки, пристрій для відокремлення стрижнів, сконфігурований для відокремлення першої групи, яка включає стрижень з призначеного для куріння матеріалу та один з вищезгаданих відрізків, від другої групи, яка включає стрижень з призначеного для куріння матеріалу та інший з вищезгаданих відрізків, та другий пристрій для вставлення стрижня, сконфігурований для вставлення другого стрижневого виробу між першою та другою групами. 2 UA 114124 C2 5 10 15 20 25 30 35 40 45 50 55 60 Згідно з варіантами втілення винаходу, забезпечується комплект виробу для куріння, який піддається гнучкій конфігурації, що полегшує зміни у процесі складання. Пристрій, який піддається гнучкій конфігурації, також може забезпечувати корисний засіб розробки продукту. Замість конструювання та будування спеціальної машини для здійснення конкретної послідовності операцій складання може бути сконфігурований модульний пристрій для здійснення цієї послідовності. Таким чином, можуть бути заощаджені час та кошти на розробку нових продуктів. Деякі з операцій першої послідовності операцій можуть бути включені до другої послідовності операцій. У деяких прикладах перша та друга послідовності можуть відрізнятися лише однією операцією. В альтернативному варіанті друга послідовність операцій може включати всі операції першої послідовності і може відрізнятися тим, що ця друга послідовність включає одну або кілька додаткових операцій, не включених до першої послідовності. В альтернативному варіанті перша та друга послідовності можуть складатися з однакових операцій, які виконуються в різному порядку. Наприклад, перша та друга послідовності можуть відрізнятися тим, що позиції двох операцій у першій послідовності поміняно місцями у другій послідовності. В альтернативному варіанті у деяких прикладах жодна з операцій у першій послідовності не може бути включена до другої послідовності. Модульний пристрій може включати перший модуль, який включає вищезгаданий перший пристрій для вставлення, та другий модуль, який включає вищезгаданий другий пристрій для вставлення. Модульний пристрій також може включати другий пристрій для розділення стрижнів, сконфігурований для розділення другого стрижневого виробу на два відрізки. Модульний пристрій також може включати обгортальний пункт, сконфігурований для для принаймні часткового намотування обгортки навколо вставленого стрижневого виробу після вставлення стрижневого виробу між двома тютюновими стрижнями і до розділення вставленого стрижневого виробу за допомогою пристрою для розділення стрижнів. Вищезгаданий вставлений стрижневий виріб може включати вищезгаданий перший стрижневий виріб, вставлений за допомогою вищезгаданого першого пристрою для вставлення, або вищезгаданий другий стрижневий виріб, вставлений за допомогою вищезгаданого другого пристрою для вставлення. Модульний пристрій може включати певну кількість пристроїв для вставлення стрижнів, причому вищезгаданий пристрій для вставлення стрижня є сконфігурованим для вставлення стрижневого виробу між двома тютюновими стрижнями. Модульний пристрій може включати певну кількість пристроїв для розділення стрижнів, причому вищезгаданий пристрій для розділення стрижнів є сконфігурованим для розділення стрижневого виріб на два відрізки. Модульний пристрій може включати певну кількість обгортальних пунктів, причому кожен з вищезгаданих обгортальних пунктів є сконфігурованим для принаймні часткового намотування обгортки навколо вставленого стрижневого виробу після вставлення стрижневого виробу між двома тютюновими стрижнями і до розділення вставленого стрижневого виробу за допомогою пристрою для розділення стрижнів. В оптимальному варіанті перший процес складання виробу для куріння утворює першу конфігурацію виробу для куріння, а другий процес складання виробів для куріння утворює другу конфігурацію виробу для куріння, відмінну від першої конфігурації. Таким чином, модульний пристрій може полегшувати зміни у типі сигарет, які виробляються. Таким чином, замість окремих спеціальних машин на фабриці для виробництва різних типів сигарет передбачається одна гнучка машина. У такий спосіб може заощаджуватися виробнича площа на фабриці. Перша та друга послідовності операцій можуть забезпечувати відповідне комбінування стрижнів з призначеного для куріння матеріалу з одним або кількома стрижневими виробами, такими, як фільтропалички. В оптимальному варіанті кожен стрижень з призначеного для куріння матеріалу включає тютюновий стрижень. Модульний пристрій може включати багато модулів. Модулі можуть включати певну кількість функціональних одиниць, сконфігурованих для піддавання вищезгаданих стрижнів з призначеного для куріння матеріалу вищезгаданій першій послідовності операцій. Деякі функціональні одиниці можуть включати, наприклад, переміщувальний елемент такий, як барабан, наприклад: стикувальний барабан, обертальний барабан, різальний барабан, відокремлювальний барабан або передавальний барабан. Модулі також можуть включати функціональні одиниці, відмінні від барабанів, наприклад, перевертальний блок або склеювальний блок. 3 UA 114124 C2 5 10 15 20 25 30 35 40 45 50 55 60 Барабани в оптимальному варіанті розташовуються таким чином, щоб визначати шлях переміщення через модульний пристрій, уздовж якого стрижні з призначеного для куріння матеріалу піддаються вищезгаданій першій послідовності операцій. Переконфігурація модульного пристрою може включати перепозиціонування модулів відносно один одного. В альтернативному або додатковому варіанті можуть додаватися ще один або кілька модулів. В альтернативному або додатковому варіанті один або кілька модулів можуть бути видалені. У деяких випадках, у яких вимагається виробництво сигарет потрібної конфігурації, це може досягатися шляхом додавання лише одного модуля до модульного пристрою або шляхом заміни лише одного модуля на інший модуль. Модулі можуть включати один або кілька модулів, які піддаються переконфігурації. Переконфігурація модульного пристрою може включати переконфігурацію модуля, який піддається переконфігурації. При переконфігурації модульний пристрій в оптимальному варіанті включає багато модулів, причому вищезгадані багато модулів включають певну кількість функціональних одиниць (наприклад, барабанів), сконфігурованих таким чином, щоб визначати шлях переміщення та піддавати стрижні з призначеного для куріння матеріалу вищезгаданій другій послідовності операцій. В оптимальному варіанті модулі є розташованими у ряд для піддавання вищезгаданих стрижнів з призначеного для куріння матеріалу вищезгаданим першій та другій послідовностям операцій. В оптимальному варіанті є розташованими у ряд шляхом розташування у рівну лінію. Однак необов'язково модулі можуть бути розташовані у ряд і по кривій лінії. Принаймні один модуль може залишатися незмінним, коли модульний пристрій піддають переконфігурації для вищезгаданої другої послідовності операцій. Наприклад, подавальний модуль, сконфігурований для приймання стрижнів з призначеного для куріння матеріалу, може бути сконфігурований в однаковій позиції і в однаковий спосіб до та після переконфігурації модульного пристрою. Модульний пристрій може включати утворюючий першу групу пристрій, сконфігурований для з'єднання стрижня з призначеного для куріння матеріалу з першим стрижневим виробом для утворення першої групи, та утворюючий другу групу пристрій, сконфігурований для з'єднання другого стрижневого виробу з першою групою для утворення другої групи. Утворюючий першу групу пристрій може бути включений у перший модуль, а утворюючий другу групу пристрій може бути включений у другий модуль. Модульний пристрій може включати один або кілька модулів, які з'єднуються з вузлом приєднання стрижня. Прийнятним вузлом приєднання стрижня може бути, наприклад, один з вузлів, до яких належать "Max S" від Hauni Maschinenbau, "Max 90", також від Hauni Maschinenbau, або вузол GD AF12. До інших прийнятних вузлів приєднання стрижня належать вузли приєднання фільтра M5 або M8 від Hauni, фільтроприсадний блок GD 121 або інші подібні машини. Спеціалістам у даній галузі стане зрозуміло, що в альтернативному варіанті можуть застосовуватись інші вузли приєднання стрижня. Вузол приєднання стрижня може включати один або кілька з вищезгаданих пристроїв для вставлення стрижня. Вузол приєднання стрижня може бути сконфігурований для приймання принаймні тютюнового стрижня від модуля модульного пристрою, прямо або непрямо, та з'єднання стрижневого виробу з тютюновим стрижнем для утворення виробу для куріння. Згідно з різними варіантами втілення, забезпечується пристрій для складання виробів для куріння, який включає один або кілька модулів модульного пристрою. Пристрій для складання виробів для куріння може включати джерело тютюнового стрижня. Джерело тютюнового стрижня може включати блок виготовлення тютюнових стрижнів. В альтернативному варіанті джерело тютюнового стрижня може включати бункер для тютюнових стрижнів. Модульний пристрій може бути пристосований для приймання тютюнових стрижнів з джерела тютюнових стрижнів, прямо або непрямо. Принаймні один з модулів модульного пристрою може бути модулем, який піддається переконфігурації, який включає базовий блок, сконфігурований для приймання у знімному режимі певної кількості різних деталей. Модуль може включати приймальну частину для барабанів, пристосовану для вибіркового приймання першого та другого барабанів. Модуль може включати елемент регулювання усмоктування, сконфігурований для застосування усмоктування до першого або другого барабана. Модульний пристрій може включати деякі модулі, кожен з яких є сконфігурованим для приймання однакової кількості барабанів, розташованих в однаковий спосіб. Може бути передбачено два або більше таких модулів (наприклад, два або більше модулів, які піддаються 4 UA 114124 C2 5 10 15 20 25 30 35 40 45 50 55 переконфігурації). Хоча кількість барабанів та їх позиція для цих модулів можуть бути однаковими, барабани можуть належати до різних типів, залежно від потрібної конфігурації модулів, тому функціональність розташованих подібним чином барабанів для різних модулів може відрізнятися. У варіантах втілення всі модулі модульного пристрою можуть бути сконфігуровані для приймання однакової кількості барабанів, розташованих в однаковий спосіб, за винятком модуля початкової подачі, який може мати іншу кількість барабанів. Кожен модуль може включати базовий блок і два або більшу кількість барабанів. Один або кілька модулів можуть мати чотири барабани або, в альтернативному варіанті, менше, ніж чотири барабани. Один або кілька модулів можуть мати більше, ніж чотири барабани. Даний винахід також забезпечує комплект деталей для складання модульного пристрою. Комплект деталей в оптимальному варіанті включає багато модулів. Даний винахід також забезпечує спосіб переконфігурації модульного пристрою, який включає перепозиціонування модулів відносно один одного та/або видалення одного або кількох модулів та/або додавання одного або кількох модулів та/або переконфігурацію одного або кількох модулів. Винахід також забезпечує складальний пристрій для складання виробу для куріння шляхом з'єднання одного або кількох стрижневих виробів зі стрижнем з призначеного для куріння матеріалу, який куриться при застосуванні, який включає перший обгортальний пункт для нанесення першої обгортки на виріб для куріння та другий обгортальний пункт для нанесення другої обгортки на виріб для куріння після нанесення першої обгортки. Перший модуль може включати перший обгортальний пункт, а другий модуль може включати другий обгортальний пункт. У контексті цього опису термін "стрижневий виріб" включає стрижні з призначеного для куріння матеріалу, такі, як тютюнові стрижні, фільтропалички, а також інші стрижнеподібні вироби, прийнятні для включення у виріб для куріння. Стрижневий виріб може бути сформований з єдиного стрижня або в альтернативному варіанті може включати два або більшу кількість відрізків. У контексті цього опису термін "фільтропаличка" означає стрижень, який включає матеріал, придатний для видалення певних елементів з диму. Фільтропаличка може бути довшою за фільтрувальні елементи готових сигарет. Наприклад, фільтропаличка може являти собою стрижень "2-up" або "4-up", який розділяють на відрізки під час складання сигарети, причому кожен відрізок з'єднують з одним тютюновим стрижнем у готовій сигареті. Як відомо спеціалістам у даній галузі, "2-up фільтропаличка" означає фільтропаличку, призначену для розділення на два відрізки, а "4-up фільтропаличка" означає фільтропаличку, призначену для розділення на чотири відрізки. Подібним чином "6-up фільтропаличка" означає фільтропаличку, призначену для розділення на шість відрізків. У контексті цього опису термін "виріб для куріння" включає придатні для куріння продукти, такі, як сигарети, сигари та сигарили, на основі тютюну, похідних тютюну, розширеного тютюну, відновленого тютюну або замінників тютюну, а також продукти "heat-not-burn". Виріб для куріння може бути оснащений фільтром для газового потоку, викликаного курцем. Короткий опис фігур Для кращого розуміння винаходу варіанти його втілення далі описуються лише для прикладу, з посиланням на супровідні фігури, серед яких: Фігура 1 є схемою, на якій показано елементи пристрою для виробництва сигарет. Фігура 1A показує модуль першого типу. Фігура 2 показує модуль другого типу. Фігура 3 показує модуль третього типу. Фігура 4 показує модуль четвертого типу. Фігура 5 показує розташування модулів. Фігура 6a показує вузол Max S. Фігура 6b показує модифікацію вузла Max S. Фігура 7 показує розташування модулів, з'єднаних з модифікованим вузлом Max S для виготовлення першого типу сигарети, а Фігура 7a показує відповідний процес складання сигарети. Фігура 8 показує розташування модулів для виготовлення другого типу сигарети, а Фігура 8a показує відповідний процес складання сигарети. Фігура 9 є перспективним зображенням базового блока модулів з Фігури 2, 3 та 4, встановлених з чотирма барабанами. Фігура 10 є перспективним зображенням з Фігури 9, з одним видаленим барабаном. 5 UA 114124 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фігура 11 є схематичним зображенням, на якому показано ділянки, на яких до барабанів застосовується усмоктування, та напрямок обертання барабанів; Фігура 12 є перспективним зображенням з Фігури 10 з видаленими елементом регулювання усмоктування та усмоктувальною камерою. Фігура 13 є видом базового блока з Фігура 9 з задньої сторони. Фігура 14 показує варіант модуля з Фігури 1A. Детальний опис винаходу Фігура 1 є схематичним зображенням, на якому показано елементи пристрою 100 для виробництва сигарет. Пристрій 100 включає пристрій 101 для виготовлення тютюнового стрижня та машину 104 для складання сигарет. Як показано, машина 104 для складання сигарет включає модульний пристрій, який включає групу 102 модулів 102a, розташованих у ряд, та фільтроприсадний блок 103. Як показано, модулі 102a з Фігури 1 розташовуються між пристроєм 101 для виготовлення тютюнового стрижня та фільтроприсадним блоком 103 і приймають тютюнові стрижні безпосередньо від пристрою 101 для виготовлення тютюнового стрижня. Модулі 102 можуть бути сконфігуровані у різні способи для забезпечення різних виробничих можливостей, які дозволяють виготовляти різні типи сигарет за допомогою пристроюй 100. Модулі 102 можуть бути переконфігуровані для виготовлення різних типів сигарет шляхом додавання/видалення модуля(ів), перепозиціонування модулів відносно один одного та/або переконфігурації окремих модулів. У такий спосіб забезпечується гнучка машина для складання сигарет, яка полегшує зміни у типі сигарет, які виготовляються. Пристрій 100 для виробництва сигарет включає пристрій керування для електричного керування модулями пристрою. Пристрій керування включає головну камеру 120, яка діє як центральний контролер пристрою керування. Головна камера 120 включає логічний контролер, який включає сервоконтролер з функціональністю програмованого логічного керування (PLC), такий, як контролер C600. Головна камера 120 є сконфігурованою для керування модулями 102a через певну кількість інтерфейсних блоків у формі місцевих камер 110. Як показано на Фігурі 1, кожен модуль 102a має відповідну місцеву камеру 110 в електричному сполученні з головною камерою 120. Кожна місцева камера 120 включає електронні засоби введення/виведення для опосередковування сполучення між головною камерою 120 та модулем 102a. Кожна місцева камера 110 є сполученою з головною камерою 120 одним або кількома кабелями. Згідно з різними варіантами втілення, кожен модуль 102a включає певну кількість двигунів сервоприводу для приведення в дію компонентів модуля, які керуються головною камерою 120 через місцеві камери 110. Електронні засоби для приведення в дію кожного серводвигуна можуть бути передбачені за межами головної камери і можуть бути передбачені на самому серводвигуні. Таким чином, контролер 120 може включати типовий контролер, що означає, що він може керувати будь-якою кількістю модулів (до граничної кількості модулів для контролера) у будь-якій потрібній комбінації модулів. Якщо до групи 102 має бути доданий новий модуль, новий модуль відповідним чином позиціонують і місцеву камеру нового модуля з'єднують з головною камерою 120. Подібним чином, якщо модуль 102a замінити на модуль іншого типу, місцеву камеру модуля 120a, що підлягає заміні, від'єднують від головної камери і під'єднують нову місцеву камеру 120a. У такий спосіб, модульний пристрій може бути переконфігурований без потреби у заміні або широкій переконфігурації головної камери з одночасним збереженням центрального керування. Таким чином, пристрій керування з Фігури 1 сприяє гнучкій переконфігурації модульного пристрою. Фігури 1A, 2, 3 та 4 показують типові модулі 1, 2, 3, 4, а Фігури 7 та 8 показують типові конфігурації модульного пристрою 102, 103. Конфігурація з Фігури 7 дозволяє формувати сигарети, які мають трисекційні фільтри, які детальніше обговорюються далі. Конфігурація з Фігури 8 дозволяє формувати сигарети, що мають розтяжний фільтр, які детальніше обговорюються далі. Фігура 1A показує модуль 1 першого типу. Модуль 1 включає базовий блок 5, оснащений певною кількістю барабанів 6, 7, 8 для переміщення стрижневих виробів через модуль 1. Барабани 6, 7, 8 включають захоплювальний барабан 6, різальний барабан 7 та відокремлювальний барабан 8. Захоплювальний барабан 6 є сконфігурованим для приймання тютюнових стрижнів подвійної довжини з машини для виготовлення тютюнових стрижнів. Тютюнові стрижні переміщуються захоплювальним барабаном і передаються до різального барабана 7. Як показано, різальний барабан 7 має дисковий ніж 7a, сконфігурований для різання кожного стрижня подвійної довжини на два тютюнові стрижні, кожен з яких подається від різального барабана до відокремлювального барабана 8. Відокремлювальний барабан 8 є 6 UA 114124 C2 5 10 15 20 25 30 35 40 45 50 55 60 сконфігурованим для подовжнього розділення двох тютюнових стрижнів з наступним їх вивантаженням з модуля 1. Відокремлювальний барабан 8 належить до відомого типу, який має чотири відрізки на кожній стороні, які мають слідкувальні кулачкові пристрої, які переміщуються криволінійним шляхом. Відрізки, які тримають тютюнові стрижні, можуть переміщуватися з внутрішньої до зовнішньої позиції для створення зазору між тютюновими стрижнями. Хоча це не показано на Фігурі 1A, модуль 1 включає місцеву камеру 110, яка включає інтерфейсні електронні засоби, сконфігуровані для забезпечення можливості керування барабанами 6, 7, 8 модуля з боку головної камери 120. У різних варіантах втілення головна камера 120 може керувати прискоренням, уповільненням та швидкістю барабанів 6, 7 8 та фіксацією обертальної позиції барабанів відносно один одного, а також здійснювати самодіагностування на барабанах. Фігура 2 показує модуль 2 другого типу. Як показано, цей модуль 2 включає базовий блок 9, який є оснащеним подавальним барабаном 10, різальним барабаном 11 та дисковим ножем 11a, проміжним барабаном 12 та відокремлювальним барабаном 13. Як показано, барабани 10, 11, 12, 13 утворюють шлях переміщення для стрижневих виробів через модуль 2. Модуль 2 є сконфігурованим для нарізання центрального стрижня у групі прийнятих стрижневих виробів на два відрізки з наступним розділенням нарізаних відрізків для створення двох відокремлених проміжком стрижневих груп. Як показано на Фігурі 2a, модуль 2 може приймати два тютюнові стрижні 14 разом з розташованою по центру фільтропаличкою 15, наприклад, від попереднього модуля, таким чином, щоб три стрижні розташовувалися на одній лінії один з одним у пазу подавального барабана 10. У цьому разі подавальний барабан 10 переміщує три вирівняні у лінію стрижні у паз різального барабана 11, у якому центральна фільтропаличка 15 нарізається на два відрізки 15a, 15b. Відокремлювальний барабан 13 потім розділяє стрижні на дві групи, таким чином, щоб кожна група включала один відрізаний відрізок 15a, 15b та один тютюновий стрижень 14. Потім обидві групи вивантажуються з модуля 2 відокремлювальним барабаном 13. Хоча це не показано на Фігурі 2, модуль 2 включає місцеву камеру 110, яка включає інтерфейсні електронні засоби, сконфігуровані для забезпечення можливості керування барабанами 10, 11, 12, 13 модуля з боку головного контролера 120. У різних варіантах втілення головна камера 120 може керувати прискоренням, уповільненням та швидкістю барабанів 10, 11, 12, 13 та фіксацією обертальної позиції барабанів відносно один одного, а також здійснювати самодіагностування на барабанах. У деяких типових конфігураціях замість приймання двох тютюнових стрижнів разом з єдиною розташованою по центру фільтропаличкою модуль 2 в альтернативному варіанті може бути сконфігурований для приймання двох тютюнових стрижнів разом з трьома фільтропаличками, розташованими по центру між тютюновими стрижнями. У цьому разі різальний барабан 11 може бути сконфігурований для нарізання центральної фільтропалички у центральній точці на два відрізки, і відокремлювальний барабан 12 може бути сконфігурований для розділення стрижнів на дві групи, таким чином, щоб кожна група включала один з відрізаних відрізків, один стрижень, який не було відрізано різальним барабаном 11, та один тютюновий стрижень. Як стане зрозуміло спеціалістам, в інших конфігураціях модуль 2 може приймати два тютюнові стрижні разом з п'ятьма фільтропаличками, або іншою непарною кількістю фільтропаличок. У деяких прикладах розташована по центру фільтропаличка або стрижні можуть прикріплюватися до тютюнових стрижнів (і/або одна до одної) з однією або кількома обгортками, коли приймаються модулем 2. У деяких варіантах втілення деякі або всі з фільтропаличок можуть бути багатовідрізковими фільтропаличками. В альтернативному варіанті фільтропалички можуть бути одновідрізковими стрижнями. Фігура 3 показує модуль 3 третього типу. Модуль 3 з Фігури 3 є таким самим, як модуль 2 з Фігури 2, за винятком того, що модуль 3 також включає механізм 16 подачі фільтра. Таким чином, відповідні деталі позначаються однаковими номерами посилання. Модуль 3 діє для приймання двох тютюнових стрижнів, які відокремлюються у подовжньому напрямку проміжком, вставлення фільтропалички у проміжок, нарізання вставленої фільтропалички на два відрізки з наступним розділенням нарізаних відрізків для створення двох відокремлених проміжком стрижневих груп. Так само, як модуль 2, модуль 3 включає місцеву камеру 110, що дозволяє здійснювати керування барабанами 10, 11, 12, 13 з боку головної камери 120. Прийнятні механізми подачі фільтра 16 для модуля 3 є відомими самі по собі. Наприклад, можуть застосовуватися подавальні механізми з відомих машин "Max S" та "Max 90". Механізм подачі фільтра може бути призначений для забезпечення на виході потрібного типу стрижневого виробу, наприклад 2-up, або в альтернативному варіанті 4-up фільтропаличок. Як 7 UA 114124 C2 5 10 15 20 25 30 35 40 45 50 55 60 показано на Фігурі 3, подавальний механізм 16 має вхід 17 для приймання фільтропаличок та вихід 18, розташований для подачі фільтропаличок на подавальний барабан 10. Подача фільтра також може включати різальний механізм для нарізання кожного прийнятого стрижня на два відрізки фільтра, які потім надходять на подавальний барабан. Наприклад, механізм подачі фільтра може приймати 4-up стрижні, нарізати кожен 4-up стрижень на два 2-up стрижні, а потім подавати кожен 2-up стрижень на подавальний барабан. В альтернативному варіанті механізм подачі фільтра може приймати фільтропалички іншої довжини, наприклад 6-up стрижні, і у деяких конфігураціях нарізати прийняті стрижні для створення відрізків потрібної довжини. Таким чином, модуль 3 може приймати тютюнові стрижні від попереднього модуля, а також фільтропалички від подавального механізму 16. Тютюнові стрижні приймаються на подавальному барабані, відокремленому відповідним проміжком, причому проміжок має такий розмір, щоб приймати стрижневий виріб від подавального механізму 16. Як показано на Фігурі 3a, у деяких конфігураціях паз подавального барабана 10 може приймати два розташовані в одну лінію тютюнові стрижні 14 від попереднього модуля, причому тютюнові стрижні є відокремленими проміжком. Механізм подачі фільтра може бути сконфігурований для поміщення 2-up фільтра 15 у проміжок, коли тютюнові стрижні переміщуються подавальним барабаном. Різальний барабан 11 є сконфігурованим для нарізання вставленої фільтропалички 15 по центру, і відокремлювальний барабан 12 є сконфігурованим для розділення стрижнів на дві групи, таким чином, щоб кожна група включала відрізок фільтра 15a та один тютюновий стрижень 14. Потім дві групи вивантажуються з модуля 3. В інших конфігураціях модуль 3 може приймати два тютюнові стрижні разом з двома фільтропаличками від попереднього модуля, таким чином, щоб чотири стрижні розташовувалися в одну лінію у пазу подавального барабана 10. Стрижневі вироби можуть прийматись у центральний проміжок, який має розмір, передбачений для приймання наступної "2-up" фільтропалички. У цьому разі модуль 4 може бути сконфігурований для 1) вставлення 2up фільтра у проміжок, 2) нарізання вставленої фільтропалички на два стрижні з наступним 3) розділенням стрижнів на дві групи, таким чином, щоб кожна група включала відрізаний відрізок вставленого стрижня, одну з фільтропаличок, отриманих від попереднього модуля, та один з тютюнових стрижнів. Фігура 4 показує модуль 4 четвертого типу. Як показано, модуль 4 включає базовий блок 9, якийє оснащеним пристроєм 16 для подачі фільтрів, подавальним барабаном 19, стикувальним барабаном 20, обертальним барабаном 21, обгортальним пристроєм 22, передавальним барабаном 23, перевертальним блоком 24 та склеювальним блоком 25. Модуль 4 є сконфігурованим для вставлення стрижневого виробу, такого, як фільтропаличка, між двома прийнятими тютюновими стрижнями і для нанесення обгортки у формі обідкового паперу. Як показано на Фігурі 4a, подавальний барабан 19 може приймати два тютюнові стрижні від попереднього модуля. Тютюнові стрижні можуть бути відокремлені проміжком, який має розмір, передбачений для приймання "2-up" фільтропалички. Пристрій для подачі фільтрів призначається для вставлення 2-up фільтропалички у проміжок. Стикувальний барабан 20, обертальний барабан 21, обгортальний пристрій 22, перевертальний блок 24 та склеювальний блок 25 у цьому разі взаємодіють для обгортання трьох стрижнів обідковим папером для їх з'єднання, у спосіб, який є добре відомим спеціалістам у даній галузі. Більш детально, стикувальний барабан діє для подовжнього для подовжнього пресування трьох стрижневих виробів, а потім шматок обідкового паперу з нанесеною смужкою клею подається на обертальний барабан для з'єднання трьох стрижневих виробів. З'єднана група з двох тютюнових стрижнів та однієї фільтропалички подвійної довжини потім вивантажується з модуля 4 передавальним барабаном 23. Хоча це не показано на Фігурі 4, модуль 4 включає місцеву камеру 110 для забезпечення можливості керування барабанами 19, 20, 21, 23 модуля з боку головної камери 120. У різних варіантах втілення головна камера 120 може керувати прискоренням, уповільненням та швидкістю барабанів 19, 20, 21, 23 та фіксацією обертальної позиції барабанів відносно один одного, а також здійснювати самодіагностування на барабанах. Як згадано вище, перевертальний блок 24, склеювальний блок 25 та ролхенд 22 самі по собі є добре відомими компонентами, тим не менш, нижче представлено короткий опис цих компонентів. Перевертальний блок Перевертальний блок 24 має твердосплавні ножі, які здійснюють різання на твердосплавному барабані, який нарізає обідковий папір на потрібну довжину. Шматки для 8 UA 114124 C2 5 10 15 20 25 30 35 40 45 50 55 нанесення потім переносяться твердосплавним барабаном (приклеювальним барабаном) на сигарети. Довжина шматків для нанесення визначається подавальним валком, який закріплюється перед склеювальним блоком, і може бути різною. Довжина шматка зазвичай дорівнює окружності сигарети плюс приблизно 2 мм. Перевертальний блок може наносити шматки різної ширини залежно від ширини використовуваного обідкового паперу. Склеювальний блок Склеювальний блок 25 включає клейовий валок, який контактує з клеєм. Потім цей валок переносить клей на передавальний валок. Папір проходить над передавальним валком для перенесення клею з валка на папір. Ролхенд/обертальний барабан Ролхенд 22 являє собою статичний криволінійний блок, закріплений під обертальним барабаном 21. Коли сигарети, які перебувають на обертальному барабані, дістаються вхідної точки обгортального пристрою, скрібок виштовхує сигарету з паза, і потім вона перекочується між барабаном та обгортальним пристроєм, доки сигарета не падає у наступний паз. Замість приймання двох відокремлених проміжком тютюнових стрижнів у деяких конфігураціях модуль 4 може приймати два тютюнові стрижні разом з двома фільтропаличками, причому стрижневі вироби приймаються від попереднього модуля. прийняті фільтропалички можуть бути відокремлені проміжком, який має розмір, передбачений для приймання ще одного 2-up фільтра. Подавальний механізм 16 може бути передбачений для вставлення 2-up фільтра у проміжок. У цьому разі стикувальний барабан діє для притискання стрижневих виробів один до одного, і вставлений стрижень обгортається обідковим папером на обертальному барабані для його з'єднання зі стрижнями, прийнятими від попереднього модуля. У деяких конфігураціях модуль 4 може наносити обідок двома окремими стрічками. Конфігурація для нанесення стрічкового обідка є такою самою, як для нанесення традиційного обідка, але при цьому також застосовують дискові ножиці для розділення єдиної обідкової стрічки на 2 стрічки. Крім того, передбачено напрямні паперу для відкривання двох стрічок у потрібні позиції перед склеюванням. Обідкову стрічку розділяють на смуги після склеювального пристрою та скрібка (не показано) у позиції перед пристроєм для нанесення клею. У варіантах втілення фільтропалички, які вставляються модулями 2, 4, можуть включати кілька відрізків, тобто, вони можуть включати багатовідрізкові стрижні, утворені, наприклад, з центрального відрізка стрижня "подвійної довжини" з двома відрізками стрижня "одинарної довжини" з кожної сторони центрального відрізка. Однак, як альтернатива, у деяких варіантах втілення фільтропалички, які вставляються, можуть бути одновідрізковими стрижнями. Описані вище модулі, можуть бути з'єднані в різних конфігураціях для забезпечення різних послідовностей операцій для утворення одного типу або різних типів сигарет. Кінцевий барабан одного модуля може розташовуватися на одній лінії з початковим барабаном наступного модуля, таким чином, щоб стрижні проходили від видачі одного модуля до подачі наступного. Додаткова гнучкість може досягатися шляхом переконфігурації окремих модулів. Модулі 2, 3 та 4 з Фігур з 2 по 4 мають спільний базовий блок 9, який має вали, що приймають барабани, кожен з яких є пристосованим для приймання барабана у знімному режимі. Таким чином, кожен з барабанів на модулях 2, 3 та 4 може бути замінений на інший придатний барабан, таким чином, щоб змінити функціональність модуля. Наприклад, різальний барабан 11 з Фігури 2 може бути замінений на передавальний барабан або стикувальний барабан. Проміжний передавальний барабан 12 з Фігури 2 може бути замінений на обертальний барабан, передавальний барабан, виштовхувальний барабан, лазерний барабан або інший придатний барабан. Також можуть додаватися/видалятися інші компоненти, наприклад, пристрій для подачі фільтрів, перевертальний блок, клейовий блок, прикатувальний пристрій та лазер для лазерної перфорації. Модуль 2 другого типу, таким чином, може бути перетворений на модуль 3 третього типу з застосуванням процесу переконфігурації, який включає додавання пристрою 16 для подачі фільтрів. Крім того, модуль 3 третього типу може бути перетворений на модуль 4 четвертого типу з застосуванням процесу переконфігурації, який включає заміну різального барабана 11 на стикувальний барабан 20, заміну проміжного передавального барабана 12 на обертальний барабан 21, заміну відокремлювального барабана 13 на передавальний барабан та додавання перевертального блока 24, склеювального блока 25 та обгортального пристрою 22. При заміні барабана на базовому блоці 9 замінний барабан зазвичай має таку саму кількість пазів, що й барабан, який він замінює. Як показано на Фігурах 2, 3, 4, перший барабан 10, 19 може мати 20 пазів, другий барабан 11, 20 може мати 20 пазів, третій барабан 12, 21 може мати 22 пази, і четвертий барабан 13, 23 може мати 20 пазів. 9 UA 114124 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фігура 9 є перспективним зображенням, на якому показано базовий блок 9, оснащений подавальним барабаном 19, стикувальним барабаном 20, обертальним барабаном 21 (та обгортальним пристроєм 22) та передавальним барабаном 23. Як показано, кожен барабан 19, 20, 21, 23 є закріпленим на валу 19a, 20a, 21a, 23a, який обертає барабан. Як показано на Фігурі 10, кожен барабан може бути відгвинчений і знятий з його вала, таким чином, щоб в альтернативному варіанті міг бути посаджений інший барабан. Як показано на Фігурах 9 та 10, базовий блок 9 включає усмоктувальну камеру 200, яка застосовує усмоктування для утримання стрижневих виробів на барабанах 19, 20, 21, 23 і для перенесення стрижневих виробів з одного барабана до наступного. Як показано на Фігурі 10, усмоктувальна камера 200 перебуває у сполученні з елементами регулювання усмоктування 201, кожен з яких має усмоктувальний випуск 202, сформований таким чином, щоб вибірково застосовувати усмоктування до відповідних точок під час обертання відповідного барабана. Фігура 11 представляє схему, на якій заштриховуванням показано ділянки, на яких застосовується усмоктування за допомогою елементів регулювання усмоктування, та напрямки обертання барабанів 19, 20, 21, 23. Деякі барабани можуть бути замінені без заміни елемента регулювання усмоктування. Наприклад, проміжний барабан 12 модуля 2 може бути замінений на різальний барабан 11 без заміни елемента регулювання усмоктування. Однак у деяких випадках усмоктувальний елемент перед встановленням нового барабана може бути замінений. Фігура 12 показує базовий блок 9 з видаленим барабаном 19 та його елементом регулювання усмоктування 201, а також з видаленою усмоктувальною камерою 200. Як показано, вакуум може подаватися до усмоктувальної камери 200 через отвір 203 у базовому блоці 9. Кожен барабан може приводитись у дію відповідним двигуном сервоприводу. Спеціалістам у даній галузі по ознайомленню з даним описом стане зрозуміло, що серводвигун може бути сполучений з відповідним барабаном через коробку передач т а зубчасте з'єднання для обертання барабана. Двигун сервоприводу для кожного барабана є об'єднаним сервоприводом. Об'єднані сервоприводи є відомими самі по собі і детально не описуються. Стисло кажучи, в об'єднаний сервопривід включено електронні засоби для приведення двигуна в дію. Інтерфейсні електронні засоби місцевої камери 110 модуля є сконфігурованим для передачі контрольних сигналів від головного контролера на відповідні двигуни сервоприводу для керування барабанами модуля. Двигуни сервоприводу для кожного барабана, таким чином, можуть окремо керуватися з боку головної камери 120 через інтерфейсні електронні засоби місцевої камери 110 модуля. Як стане зрозуміло спеціалістам, сервоприводи також можуть надсилати сигнали, наприклад, сигнали стану або діагностичні сигнали назад на головний контролер. Фігура 13 є видом ззаду, на якому показано альтернативну схему для приведення в дію барабанів базового блока 9. Як показано, у цьому прикладі базовий блок включає коробку передач 205, сконфігуровану для синхронного обертання чотирьох барабанів. При застосуванні один з валів приводиться в дію серводвигуном (не показано) для обертання барабанів. Серводвигун може отримувати сигнали керування від головного контролера 120 через місцеву камеру 110 модуля. На Фігурі 9 також показано, що базовий блок 9 має з'єднувальний елемент 204 на кожному кінці для часткового перекриття з доповнюючими з'єднувальними елементами на інших модулях. З'єднувальні елементи 204 забезпечують автоматичне вирівнювання готового барабана на модулі в одну лінію з першим барабаном наступного модуля, коли два модулі є зачепленими один з одним. Фігура 5 показує одну можливу конфігурацію модулів 26, у якій модулі 2, 4, 3, 1 другого, четвертого, третього та першого типів розташовуються один за одним у ряд. Як описано вище, кожен модуль може включати один або кілька серводвигунів для приведення в дію барабанів. Інші компоненти, наприклад, перевертальний блок, склеювальний блок, можуть приводитись у дію іншими серводвигунами. Ці інші серводвигуни можуть керуватися з боку головної камери 120 через місцеві камери 110 модулів так само, як керуються серводвигуни, які приводять у дію барабани. Спеціалістам у даній галузі по ознайомленню з даним описом стане зрозуміло, що функції самодіагностики та безпеки компонентів модуля також можуть регулюватися з боку головної камери через місцеві камери. У деяких варіантах втілення головна камера також забезпечує електроенергію через місцеву камеру 110 для живлення двигунів сервоприводу. У деяких варіантах втілення модулі можуть 10 UA 114124 C2 5 10 15 20 25 30 35 40 45 50 55 60 включати один або кілька датчиків, і електричний вихідний сигнал від датчиків може надходити до головної камери 120 через місцеву камеру 110. У різних варіантах втілення місцева камера 110 кожного модуля з'єднується з головною камерою 120 одним або кількома кабелями. Наприклад, один кабель може передавати сигнали керування (вхідні/вихідні сигнали), а інший кабель може передавати електричний струм. Спеціалістам у даній галузі стане зрозуміло, що також можуть забезпечуватись інші кабелі, наприклад, для трифазного струму та комунікаційної мережі Ethernet. Згідно з різними варіантами втілення, місцеві камери можуть легко під'єднуватися/від'єднуватися від головної камери шляхом під'єднання/від'єднання відповідних кабелів. У варіантах втілення серводвигуни кожного модуля можуть бути синхронізовані один з одним таким чином, щоб синхронізувалось обертання всіх барабанів у конкретній конфігурації. Серводвигуни, які приводять у дію інші компоненти, також можуть бути відповідним чином синхронізовані з сервомодулями, які застосовують для приведення в дію барабанів модуля. Комбінація модулів 26 може з'єднуватися з фільтроприсадним блоком, таким як модифікований вузол Max S, для здійснення подальшої обробки. Фігура 6a показує машину Max S 27 серійного виробництва, а Фігура 6b показує модифіковану машину 28, пристосовану для застосування з модулями 1, 2, 3, 4. Як показано, модифікована машина 28 з Фігури 6b відрізняється від відомої машини 27 лише тим, що подавальна секція 27a у модифікованій машині 28 є видаленою. Оскільки модифікований блок 28 відрізняється від відомого блока 27 лише відсутністю подавального блока 27a, далі він докладніше не описується. Хоча Фігури 6a та 6b показують модифікований Max S, в альтернативному варіанті будьякий фільтроприсадний блок може з'єднуватися з модулями, наприклад, машина серійного виробництва, така, як вузол GD AF12 або Max 90, модифікований у спосіб, подібний до описаного вище, тобто, шляхом видалення подавальної секції. Наприклад, при застосуванні Max 90 модифікований вузол може виконувати всі з функцій Max 90, до яких належать: додавання фільтропалички, нанесення обідкового паперу та прикатування, лазерна перфорація, різання, повертання сигарет, огляд та з'єднання з заповнювачем лотока. Фігура 7 показує розташування послідовних модулів 29, з'єднаних з модифікованим вузлом Max S 28 для утворення конкретного типу сигарети. Як показано, розташування 29 включає модуль 1 першого типу, модуль 3 третього типу, модуль 4 четвертого типу та модуль 2 другого типу, розташовані послідовно у ряд і з'єднані з модифікованим вузлом Max S 28. Перший модуль 1 приймає тютюновий стрижень "подвійної довжини" від пристрою для виготовлення тютюнових стрижнів (не показано), і прийнятий тютюновий стрижень піддається послідовності операцій у модулях 1, 3, 4, 2, а потім у вузлі Max S 28 з метою формування сигарети з фільтром 30. Як показано на Фігурі 7a, готова сигарета 30 включає фільтр з трьох відрізків і обгортається двома окремими шматками обідкового паперу, відокремлених у подовжньому напрямку проміжком 31. Фігура 7a показує послідовність операцій, які здійснюються обладнанням з Фігури 7. Кожне поле на Фігурі 7a показує операції, які відбуваються в одному з модулів. Як показано, кожне поле позначається умовним знаком одного з модулів 1, 3, 4, 2 для позначення того, що операції, показані у полі, відбуваються у відповідному модулі. Як показано на Фігурі 7a, у модулі 1 тютюновий стрижень 32 "подвійної довжини" приймається від пристрою для виготовлення тютюнових стрижнів (не показано) і нарізається на два однакові відрізки 32a, 32b. Два відрізки потім відокремлюють один від одного і відокремлені відрізки подають у наступний модуль 3. У модулі 3 2-up фільтропаличка 33, яка подається механізмом подачі фільтра модуля, вставляється у проміжок між двома відокремленими тютюновими стрижнями 32a, 32b, які приймаються від модуля 1. Потім фільтр 33 розрізають по центру на два відрізки 33a, 33b. Першу групу 34a, яка включає один тютюновий стрижень 32a та один відрізок фільтропалички 33a, потім відокремлюють від другої групи 34b, яка включає один тютюновий стрижень 32b та один відрізок фільтропалички 33b, і дві відокремлені групи 34a, 34b подають на перший барабан наступного модуля 4. У наступному модулі 4 ще одну фільтропаличку 35 додають у проміжок між двома відокремленими групами 34a, 34b. Модуль 4 після цього наносить обідковий папір двома окремими стрічками 36a, 36b. Перша стрічка 36a намотується навколо тютюнового стрижня 32a, стрижневого відрізка 33a та наступного стрижня 35 для з'єднання цих трьох стрижнів між собою. Друга стрічка 36b намотується навколо тютюнового стрижня 32b, стрижневого відрізка 33b та іншого стрижня 35 для з'єднання цих стрижнів між собою. Таким чином, фільтр 35 з'єднується з 11 UA 114124 C2 5 10 15 20 25 30 35 40 45 50 55 60 відрізком фільтра 33a з першої групи 34a і з відрізком 33b з другої групи 34b шляхом обгортання стрічками 36a, 36b. Обгорнути стрижні 34a, 34b, 33a, 33b, 35 потім подаються на наступний модуль. У наступному модулі 2 розташована по центру фільтропаличка подвійної довжини 35 нарізається на два відрізки 35a, 35b. Перша група стрижнів G1, яка включає відрізок фільтропалички 33a, відрізок фільтропалички 35a та тютюновий стрижень 32a, після цього відокремлюється від другої групи стрижнів G2, яка включає відрізок фільтропалички 33b, відрізок фільтропалички 35b та тютюновий стрижень 32b. Відокремлені групи G1, G2 потім подають на перший барабан модифікованої машини Max S 28, як показано на Фігурі 7. Як показано на Фігурах 7 та 7a, модифікований вузол Max S має пристрій для подачі фільтрів 38, який вставляє 2-up фільтропаличку 37 між групою G1 та групою G2. 2-up фільтропаличка 37 потім з'єднується з відрізком фільтропалички 35a групи G1 і з відрізком фільтропалички 35b групи G2 шляхом обгортання єдиною обгорткою 39. Обгортка 39 має такий розмір, що не перекривається зі стрічками 36a, 36b. Натомість обгортка 39 має такий розмір, що існує проміжок 31 між кожним з кінців обгортки 39 та стрічками 36a, 36b. Обгорнуту 2-up фільтропаличку 37 потім розрізають по центру на два відрізки 37a, 37b для утворення двох сигарет 30, які повертають таким чином, щоб вони набули паралельної конфігурації. Як показано, дві сигарети 30 є ідентичними, і кожна включає три відрізки фільтра 37a, 35a, 33a та дві обгортки, причому обгортки є відокремленими у подовжньому напрямку проміжком 31. Фігура 8 показує альтернативну конфігурацію 40 послідовних модулів для виготовлення іншого типу сигарети 41. Готова сигарета 41 належить до розтяжного (телескопічного) типу, в якому два фільтри можуть бути відокремлені відстанню, яка може змінюватися через ковзання зовнішньої гільзи. Телескопічні сигарети є відомими, наприклад, з документа FR 1547656. Як показано, конфігурація 40 включає шість модулів 51, 52, 53, 54, 55, 56. Перший модуль 51 є таким самим, як модуль 1 з Фігури 1A. Другий модуль 52 є таким самим, як модуль 4 з Фігури 4. Третій модуль 53 включає модифікований варіант модуля 2 з Фігури 2. Третій модуль 54 відрізняється від модуля 2 з Фігури 2 тим, що перший барабан (подавальний барабан 10) було замінено на різальний барабан, другий барабан (різальний барабан 11) було замінено на відокремлювальний барабан, і четвертий барабан (відокремлювальний барабан 13) було замінено на перевірний барабан для перевірки наявності фільтрів. Четвертий модуль 54 є таким самим, як модуль 4, показаний на Фігурі 4. П'ятий модуль 55 включає модифікацію модуля 4, показаного на Фігурі 4. Модуль 55 відрізняється від модуля 4 тим, що пристрій 16 для подачі фільтрів було видалено, і тим, що четвертий барабан (передавальний барабан 23) є заміненим на лазерний барабан для утворення перфорацій у сигареті. Шостий модуль 56 є модулем, який включає чотири барабани 56a, 56b, 56c, 56d. Перший барабан 56a є різальним барабаном, другий барабан 56b є передавальним барабаном, третій барабан 56c є повертальним барабаном, і четвертий барабан 56d є перевірним барабаном, сконфігурованим для виконання випробування на герметичність на сигаретах. Повертальний барабан є відомим сам по собі і може бути сконфігурований для перевертання переднього ряду сигарет таким чином, щоб він мав однакову орієнтацію з заднім рядом, або, в альтернативному варіанті, може бути сконфігурований для перевертання заднього ряду сигарет таким чином, щоб він мав однакову орієнтацію з переднім рядом. Також може бути передбачений ще один модуль (не показано), який включає кінцеві сканери та виштовхувальний барабан, який служить як з'єднання з іншими розташованими далі машинами. Фігура 8a показує послідовність операцій, які здійснюються для формування сигарети 41. Кожне поле на Фігурі 8a показує операції, які відбуваються в одному з модулів 51, 52, 53, 54, 55, 56. Як показано, кожне поле позначається умовним знаком одного з модулів 51, 52, 53, 54, 55, 56 для вказування на те, що операції, показані у полі, відбуваються у зазначеному модулі. Як показано, модуль 51 є подавальним модулем, сконфігурованим для приймання тютюнових стрижнів 60 "подвійної довжини", наприклад з пристрою для виготовлення тютюнових стрижнів. У модулі 51 кожен тютюновий стрижень 60 нарізається на два відрізки 60a, 60b, які є відокремленими і подаються до наступного модуля 52. Наступний модуль 52 є сконфігурованим для вставлення 2-up фільтропалички 61 між відокремленими тютюновими стрижнями, прийнятими від модуля 52, і для обгортання трьох стрижнів 60a, 60b, 61 обгорткою 62 для з'єднання їх один з одним. Обгорнуті стрижні потім подаються на наступний модуль 53. 12 UA 114124 C2 5 10 15 20 25 30 35 40 45 50 55 Наступний модуль 53 є сконфігурованим для розрізання фільтропалички 61 на два відрізки 61a, 61b і для відокремлення відрізків для утворення двох груп, кожна з яких включає тютюновий стрижень 60a, 60b, з'єднаний з відрізком фільтропалички 61a, 61b. Кожна група утворює внутрішню сигарету C готової розтяжної сигарети 41. Перевірний барабан потім здійснює перевірку на наявність фільтрів. Відокремлені внутрішні сигарети C потім подаються на наступний модуль 54. Наступний модуль 54 є сконфігурованим для вставлення іншої фільтропалички 63 між відрізками фільтра 61a, 61b і для намотування широкого шматка обідкового паперу 64 навколо тютюнових стрижнів 60a, 60b, відрізків фільтропалички 61a, 61b та фільтропалички 63. Склеювальний блок є сконфігурованим для нанесення клею на шматок обідкового паперу 64 таким чином, щоб шматок обідкового паперу 64 приклеювався лише до центральної фільтропалички 63 і до місця перекриття обідкового паперу, таким чином, щоб утворювати трубку, яка прикріплюється лише до центрального стрижня 63. Обгорнуті стрижні потім подаються на наступний модуль 55. Наступний модуль 55 є сконфігурованим для намотування іншого шматка обідкового паперу 65 навколо шматка обідкового паперу 64, таким чином, щоб він частково перекривався зі шматком обідкового паперу 64. Лазерний барабан потім випускає імпульсний пучок для утворення малих перфораційних отворів крізь шари обідкового паперу 64, 65. Наступний модуль 56 є сконфігурованим для розрізання фільтра 63 крізь шари обідкового паперу 64, 65 таким чином, щоб розділити фільтр 63 на два відрізки 63a, 63b і утворення, таким чином, двох розтяжних сигарет 41a, 41b. Повертальний барабан після цього повертає дві сигарети 41a, 41b, такими чином, щоб вони були паралельними одна одній. Як описано вище, внутрішня сигарета C кожної розтяжної сигарети 41a не приклеюється до шарів обідкового паперу 64, 65, таким чином, щоб внутрішня сигарета C могла ковзати у трубці, утвореній шарами обідкового паперу 64, 65, для регулювання відстані відокремлення між фільтропаличкою 61a, 61b та фільтропаличкою 63a, 63b. Модулі можуть бути переконфігуровані для потрібної зміни процесу складання сигарети, наприклад, шляхом заміни одного або кількох барабанів. Крім того, модулі можуть бути перепозиціоновані відносно один одного, і/або один або кілька модулів можуть додаватися / видалятися для забезпечення додаткових можливостей складання сигарети. Існує можливість інших модифікацій та варіантів. Наприклад, хоча модуль 1 з Фігури 1A приймає по одному тютюновому стрижню "подвійної довжини" за раз від пристрою для виготовлення тютюнових стрижнів, в іншому прикладі за раз можуть прийматися кілька тютюнових стрижнів "подвійної довжини", наприклад, від "двоколійного" пристрою для виготовлення тютюнових стрижнів. Фігура 14 показує варіант модуля 1 першого типу для застосування з "двоколійним" пристроєм для виготовлення тютюнових стрижнів, який виготовляє два тютюнові стрижні за раз. Як показано, модифікований модуль 1 з Фігури 14 має модифікований приймальний барабан 6a для приймання двох тютюнових стрижнів та два додаткові проміжні передавальні барабани I1, I2. Як показано, захоплювальний барабан 6a має певну кількість поворотних маніпуляторів, кожен з яких послідовно відкидається при застосуванні для збирання двох тютюнових стрижнів з пристрою для виготовлення. Коли барабан обертається далі у напрямку проти годинникової стрілки, маніпулятори повертаються у позицію притискання до барабана. Як показано на Фігурі 14, після цього маніпулятори доставляють тютюнові стрижні по одному за раз до першого проміжного передавального барабана I1. У деяких конфігураціях також можуть бути включені інші модулі для здійснення інших операцій. Наприклад, у деяких конфігураціях може додаватися вивантажувальний модуль для вивантаження складених стрижневих виробів на різній висоті. Вивантажувальний модуль може бути сконфігурований для вивантаження стрижнів на конкретній висоті для з'єднання з лінією подачі, наприклад, з конвеєром для переміщення вивантажених стрижневих виробів на наступне обладнання для подальшої обробки. В альтернативному варіанті висота вивантаження може змінюватися, коли вимагається вивантаження до пакувальної машини, або коли вимагається вивантаження до заповнювача лотока для зберігання. Крім того, хоча з'єднання фільтропаличок з тютюновими стрижнями описується вище, у деяких конфігураціях модуль може вставляти компонент, відмінний від фільтропалички, наприклад, стрижневий виріб, такий, як тютюновий стрижень, або стрижневий елемент, який включає один або кілька пластикових елементів, наприклад, скручуваних елементів, які мають першу та другу частини, які можуть обертатися відносно один одного для зміни характеристик виробу для куріння, як описано, наприклад, у EP0395291A1. 13 UA 114124 C2 5 10 15 20 25 30 35 40 45 50 55 60 Згідно з різними варіантами втілення даного винаходу, модулі можуть виконувати одну або кілька з-поміж таких операцій: перенесення, вставлення, відокремлення, обгортання, обертання, перевірку, відбраковування, спресовування, лазерне різання, повертання, забирання зразків сигарет для випробування, намотування обідкового паперу. У варіантах втілення кожен модуль виконує дві або більшу кількість таких операцій. Кожна окрема операція може здійснюватись однією функціональною одиницею (наприклад, одним барабаном). Як стане зрозуміло з вищевикладеного, барабани модулів можуть вибиратися таким чином, щоб кожен модуль виконував вибрану послідовність операцій складання. Крім того, кількість модулів та їх відповідна позиція можуть вибиратися таким чином, щоб модулі виконували їх відповідні операції складання послідовно у вибраному порядку. Для розв'язання різних проблем та забезпечення прогресу у рівні техніки повний зміст цього опису з метою пояснення демонструє різні варіанти втілення, в яких може(уть) бути практично втілений(і) заявлений(і) винахід (винаходи), і пропонує вдосконалені пристрій та способи. Переваги та особливості винаходу представлено лише на типовому зразку втілення, і вони не є вичерпними і/або виключними. Їх представлено лише для сприяння розумінню та ознайомлення з заявленими особливостями. Слід розуміти, що переваги, варіанти втілення, приклади, функції, особливості, структури та/або інші аспекти винаходу не слід розглядати як обмеження винаходу, визначеного формулою винаходу, або обмеження еквівалентів формули винаходу, і існує можливість інших варіантів втілення та модифікацій без відхилення від обсягу та/або сутності винаходу. Різні варіанти втілення можуть відповідно включати, складатися або головним чином складатися з різних комбінацій описаних елементів, компонентів, особливостей, частин, етапів, засобів і т. ін. Крім того, опис охоплює інші винаходи, які не заявляються у даному разі, але можуть бути заявлені у майбутньому. ФОРМУЛА ВИНАХОДУ 1. Модульний пристрій для комплекту виробів для куріння, який включає: багато модулів, які включають багато відповідних інтерфейсних блоків, та контролер, сконфігурований для керування вищезгаданими багатьма модулями через вищезгадані інтерфейсні блоки, причому модульний пристрій є сконфігурованим для піддавання прийнятих стрижнів з призначеного для куріння матеріалу першій послідовності операцій, і модульний пристрій може бути переконфігурований таким чином, щоб прийняті стрижні з призначеного для куріння матеріалу піддавалися другій послідовності операцій, відмінній від першої послідовності операцій, причому перша та друга послідовності операцій відповідно утворюють принаймні частину першого та другого процесів складання виробів для куріння, причому кожен виріб для куріння включає вищезгаданий стрижень, і призначеного для куріння матеріалу, який куриться при застосуванні. 2. Модульний пристрій для комплекту виробу для куріння за п. 1, який відрізняється тим, що кожен з вищезгаданих модулів включає один або кілька барабанів, кожен барабан має відповідний привідний механізм для приведення в дію барабана, причому кожен з вищезгаданих привідних механізмів керується контролером через інтерфейсний блок його модуля. 3. Модульний пристрій за п. 2, який відрізняється тим, що кожен з вищезгаданих привідних механізмів включає об'єднаний сервопривід. 4. Модульний пристрій за будь-яким попереднім пунктом, який відрізняється тим, що модулі отримують електроживлення від контролера через інтерфейсні блоки. 5. Модульний пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що також включає: перший пристрій для вставлення, сконфігурований для вставлення першого стрижневого виробу між двома тютюновими стрижнями; перший пристрій для розділення стрижнів, сконфігурований для розділення першого стрижневого виробу на принаймні дві частини, відокремлювач, сконфігурований для відокремлення першої групи, яка включає стрижень з призначеного для куріння матеріалу та одну з вищезгаданих частин, від другої групи, яка включає стрижень з призначеного для куріння матеріалу та іншу з вищезгаданих частин, та другий пристрій для вставлення, сконфігурований для вставлення другого стрижневого виробу між першою та другою групами. 6. Модульний пристрій за п. 5, який відрізняється тим, що також включає: другий пристрій для розділення стрижнів, сконфігурований для розділення другого стрижневого виробу принаймні на дві частини; та обгортальний пункт, сконфігурований для принаймні часткового намотування обгортки навколо вставленого стрижневого виробу після вставлення стрижневого виробу між двома тютюновими стрижнями і до розділення вставленого стрижневого виробу за допомогою пристрою для розділення стрижнів. 14 UA 114124 C2 5 10 15 20 25 30 35 40 45 50 55 7. Модульний пристрій за п. 5 або 6, який відрізняється тим, що модульний пристрій включає перший модуль, який включає вищезгаданий перший пристрій для вставлення, та другий модуль, який включає вищезгаданий другий пристрій для вставлення. 8. Модульний пристрій за будь-яким попереднім пунктом, який відрізняється тим, що включає: певну кількість пристроїв для вставлення, причому кожен з вищезгаданих пристроїв для вставлення є сконфігурованим для вставлення стрижневого виробу між двома тютюновими стрижнями; певну кількість пристроїв для розділення стрижнів, причому кожен з вищезгаданих пристроїв для розділення стрижнів є сконфігурованим для розділення стрижневого виробу принаймні на дві частини, та певну кількість обгортальних пунктів, причому кожен з вищезгаданих обгортальних пунктів є сконфігурованим для принаймні часткового намотування обгортки навколо вставленого стрижневого виробу після вставлення стрижневого виробу між двома тютюновими стрижнями і до розділення вставленого стрижневого виробу за допомогою пристрою для розділення стрижнів. 9. Модульний пристрій за будь-яким попереднім пунктом, який відрізняється тим, що модульний пристрій включає багато модулів різних типів, які мають різні функції. 10. Модульний пристрій за будь-яким попереднім пунктом, який відрізняється тим, що модульний пристрій включає два або більше модулів, кожен з яких має окремий базовий блок та один або кілька барабанів, причому кожен з вищезгаданих двох або більшої кількості модулів є сконфігурованим для приймання однакової кількості барабанів. 11. Модульний пристрій за п. 10, який відрізняється тим, що кожен з вищезгаданих двох або більшої кількості модулів є сконфігурованими для приймання барабанів у відповідних позиціях відносно відповідного базового блока. 12. Модульний пристрій за будь-яким попереднім пунктом, який відрізняється тим, що вищезгаданий перший процес складання виробів для куріння утворює першу конфігурацію виробу для куріння, і вищезгаданий другий процес складання виробів для куріння утворює другу конфігурацію виробу для куріння, відмінну від першої конфігурації. 13. Модульний пристрій за будь-яким попереднім пунктом, який відрізняється тим, що вищезгадані перша та друга послідовності операцій забезпечують відповідне комбінування стрижнів з призначеного для куріння матеріалу з одним або кількома стрижневими виробами. 14. Модульний пристрій за будь-яким попереднім пунктом, який відрізняється тим, що включає багато модулів, сконфігурованих для приймання вищезгаданих стрижнів з призначеного для куріння матеріалу, причому вищезгадані багато модулів включають певну кількість функціональних одиниць, сконфігурованих для піддавання вищезгаданих стрижнів з призначеного для куріння матеріалу вищезгаданій першій послідовності операцій. 15. Модульний пристрій за п. 14, який відрізняється тим, що вищезгадані функціональні одиниці включають певну кількість передавальних елементів, розташованих таким чином, щоб визначати шлях переміщення через модульний пристрій, уздовж якого стрижні з призначеного для куріння матеріалу піддаються вищезгаданій першій послідовності операцій. 16. Модульний пристрій за будь-яким попереднім пунктом, який відрізняється тим, що вищезгадана переконфігурація модульного пристрою включає перепозиціонування модулів відносно один одного та/або видалення одного або кількох модулів, та/або додавання одного або кількох інших модулів. 17. Модульний пристрій за будь-яким попереднім пунктом, який відрізняється тим, що вищезгадана певна кількість модулів включає модуль, який піддається переконфігурації, причому переконфігурація модульного пристрою включає переконфігурацію вищезгаданого модуля, який піддається переконфігурації. 18. Модульний пристрій за будь-яким попереднім пунктом, який відрізняється тим, що при переконфігурації модульний пристрій включає багато модулів, причому вищезгадані багато модулі включають певну кількість функціональних одиниць, сконфігурованих для піддавання стрижнів з призначеного для куріння матеріалу вищезгаданій другій послідовності операцій. 19. Модульний пристрій за будь-яким попереднім пунктом, який відрізняється тим, що є розташованими у ряд для піддавання вищезгаданих стрижнів з призначеного для куріння матеріалу вищезгаданим першій та другій послідовностям операцій. 20. Модульний пристрій за будь-яким попереднім пунктом, який відрізняється тим, що принаймні один модуль залишається незмінним, коли модульний пристрій переконфігурують для вищезгаданої другої послідовності операцій. 21. Модульний пристрій за п. 20, який відрізняється тим, що вищезгаданий принаймні один модуль, який залишається незмінним, включає подавальний модуль, сконфігурований для приймання стрижнів з призначеного для куріння матеріалу. 15 UA 114124 C2 5 10 15 20 25 30 35 40 45 50 55 22. Модульний пристрій за будь-яким попереднім пунктом, який відрізняється тим, що кожен модуль включає один або кілька серводвигунів, і вищезгадані серводвигуни є синхронізованими. 23. Модульний пристрій за будь-яким попереднім пунктом, який відрізняється тим, що модульний пристрій включає утворюючий першу групу пристрій, сконфігурований для з'єднання стрижня з призначеного для куріння матеріалу зі стрижневим виробом для утворення першої групи, та утворюючий другу групу пристрій, сконфігурований для з'єднання стрижневого виробу з першою групою для утворення другої групи. 24. Модульний пристрій за п. 23, який відрізняється тим, що модульний пристрій включає перший модуль, який включає вищезгаданий утворюючий першу групу пристрій, та другий модуль, який включає вищезгаданий утворюючий другу групу пристрій. 25. Модульний пристрій за будь-яким попереднім пунктом, який включає перший обгортальний пункт для нанесення першої обгортки на виріб для куріння та другий обгортальний пункт для нанесення другої обгортки на виріб для куріння після нанесення першої обгортки. 26. Модульний пристрій за п. 25, який відрізняється тим, що другий обгортальний пункт є сконфігурованим для нанесення другої обгортки, таким чином, щоб вона частково перекривалася з першою обгорткою. 27. Модульний пристрій за п. 25, який відрізняється чим, що другий обгортальний пункт є сконфігурованим для нанесення на другу обгортку, таким чином, щоб утворювався подовжній проміжок між першою обгорткою та другою обгорткою. 28. Модульний пристрій за будь-яким з пп. 25-27, який відрізняється тим, що перший обгортальний пункт є включеним у перший модуль, а другий обгортальний пункт є включеним у другий модуль. 29. Пристрій для складання виробів для куріння, який включає модульний пристрій за будь-яким з пп. 1-28. 30. Пристрій для складання виробів для куріння за п. 29, який відрізняється тим, що також включає джерело тютюнового стрижня, причому модульний пристрій є пристосованим для приймання тютюнових стрижнів від джерела тютюнових стрижнів. 31. Пристрій для складання виробів для куріння за п. 30, який відрізняється тим, що модульний пристрій є пристосованим для приймання тютюнових стрижнів безпосередньо від джерела тютюнових стрижнів. 32. Модуль модульного пристрою за будь-яким з пп. 1-28, який відрізняється тим, що має інтерфейсний блок, сконфігурований таким чином, щоб модуль міг керуватися контролером. 33. Модуль за п. 32, який відрізняється тим, що модуль є модулем, який піддається переконфігурації, який включає базовий блок, сконфігурований для приймання у знімному режимі певної кількості різних деталей. 34. Модуль за п. 33, який відрізняється тим, що у першій конфігурації модуля, який піддається переконфігурації, базовий блок оснащено компонентом для приймання стрижнів для приймання групи стрижневих виробів, компонентом для нарізання стрижнів для нарізання центрального стрижня у вищезгаданій групі прийнятих виробів на два відрізки та компонент для відокремлення стрижнів для відокремлення відрізків і для створення таким чином двох відокремлених проміжком стрижневих груп. 35. Модуль за п. 33 або 34, який відрізняється тим, що у другій конфігурації модуля, який піддається переконфігурації, базовий блок оснащено компонентом для приймання стрижнів для приймання двох тютюнових стрижнів, які відокремлюються у подовжньому напрямку проміжком, компонентом для вставлення стрижнів для вставлення стрижневого виробу у проміжок, компонентом для нарізання стрижнів для нарізання вставленого стрижневого виробу на два відрізки та компонентом для відокремлення стрижнів для відокремлення відрізків для створення таким чином двох відокремлених проміжком стрижневих груп. 36. Модуль за будь-яким з пп. 33-35, який відрізняється тим, що у третій конфігурації модуля, який піддається переконфігурації, базовий блок оснащено компонентом для приймання стрижнів для приймання двох тютюнових стрижнів, відокремлених проміжком, компонентом для вставлення стрижнів для вставлення стрижневого виробу у проміжок та обгортальним пунктом для нанесення обгортки навколо вставленого стрижневого виробу. 37. Модуль за будь-яким з пп. 33-36, який відрізняється тим, що включає приймальну частину для барабанів, пристосовану для вибіркового приймання першого та другого барабанів. 38. Модуль за п. 37, який відрізняється тим, що включає елемент регулювання усмоктування, сконфігурований для застосування усмоктування до першого або другого барабанів. 39. Модуль за будь-яким з пп. 33-38, який відрізняється тим, що включає чотири барабани. 40. Комплект деталей для складання модульного пристрою за будь-яким з пп. 1-28. 16 UA 114124 C2 5 41. Спосіб переконфігурації модульного пристрою за будь-яким з пп. 1-28, який відрізняється тим, що включає перепозиціонування модулів відносно один одного та/або видалення одного або кількох модулів, та/або додавання одного або кількох інших модулів, та/або переконфігурацію одного або кількох модулів. 42. Спосіб за п. 41, який відрізняється тим, що включає перепозиціонування модулів відносно один одного. 17 UA 114124 C2 18 UA 114124 C2 19 UA 114124 C2 20 UA 114124 C2 21 UA 114124 C2 22 UA 114124 C2 23 UA 114124 C2 24 UA 114124 C2 25 UA 114124 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 26
ДивитисяДодаткова інформація
