Спосіб (варіанти) та пристрій (варіанти) в гібридній структурі fdm-cdm для каналів керування з однією несучою
Формула / Реферат

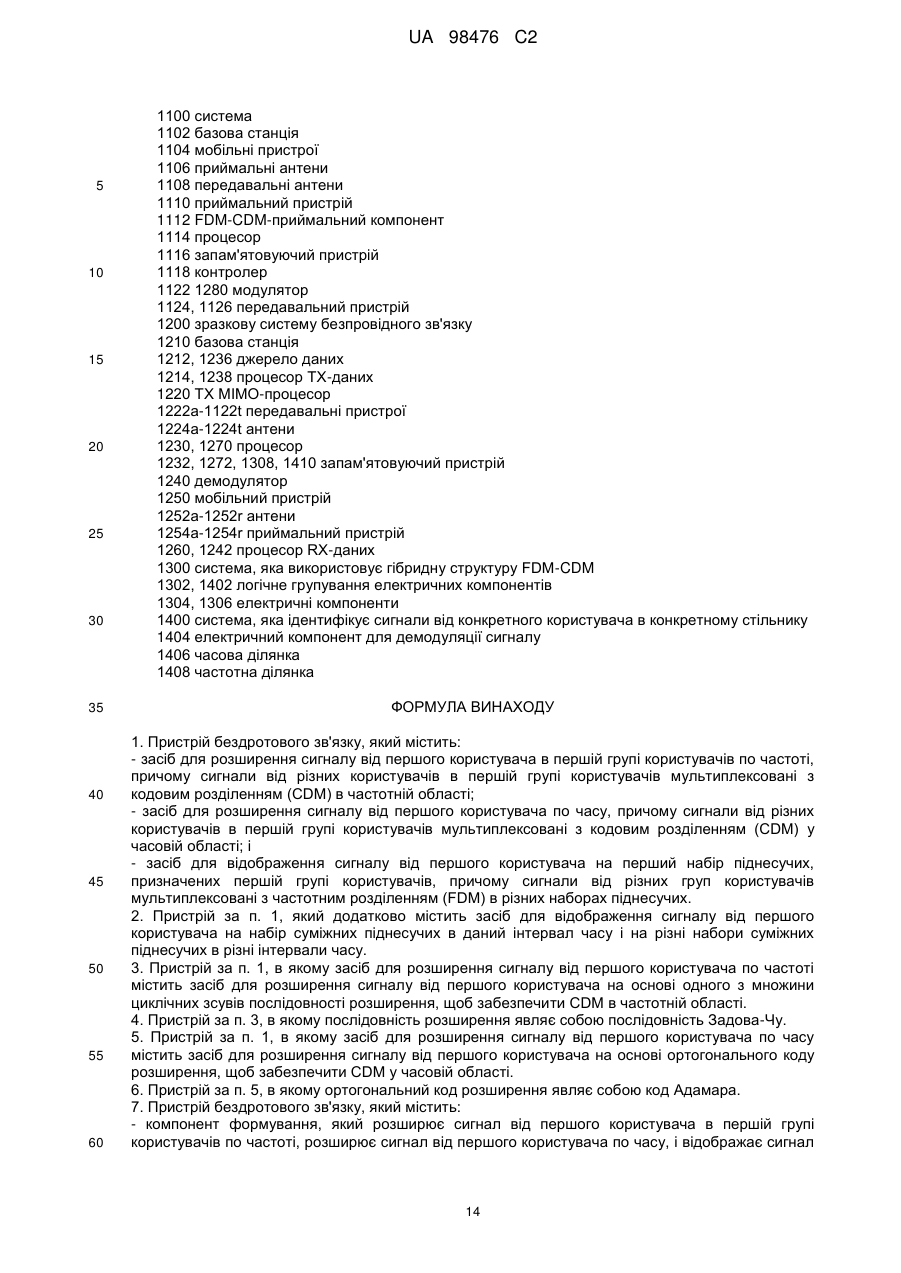

1. Пристрій бездротового зв'язку, який містить:
- засіб для розширення сигналу від першого користувача в першій групі користувачів по частоті, причому сигнали від різних користувачів в першій групі користувачів мультиплексовані з кодовим розділенням (CDM) в частотній області;
- засіб для розширення сигналу від першого користувача по часу, причому сигнали від різних користувачів в першій групі користувачів мультиплексовані з кодовим розділенням (CDM) у часовій області; і
- засіб для відображення сигналу від першого користувача на перший набір піднесучих, призначених першій групі користувачів, причому сигнали від різних груп користувачів мультиплексовані з частотним розділенням (FDM) в різних наборах піднесучих.
2. Пристрій за п. 1, який додатково містить засіб для відображення сигналу від першого користувача на набір суміжних піднесучих в даний інтервал часу і на різні набори суміжних піднесучих в різні інтервали часу.
3. Пристрій за п. 1, в якому засіб для розширення сигналу від першого користувача по частоті містить засіб для розширення сигналу від першого користувача на основі одного з множини циклічних зсувів послідовності розширення, щоб забезпечити CDM в частотній області.
4. Пристрій за п. 3, в якому послідовність розширення являє собою послідовність Задова-Чу.
5. Пристрій за п. 1, в якому засіб для розширення сигналу від першого користувача по часу містить засіб для розширення сигналу від першого користувача на основі ортогонального коду розширення, щоб забезпечити CDM у часовій області.
6. Пристрій за п. 5, в якому ортогональний код розширення являє собою код Адамара.
7. Пристрій бездротового зв'язку, який містить:
- компонент формування, який розширює сигнал від першого користувача в першій групі користувачів по частоті, розширює сигнал від першого користувача по часу, і відображає сигнал від першого користувача на перший набір піднесучих, призначених першій групі користувачів, причому сигнали від різних користувачів в першій групі користувачів мультиплексовані з кодовим розділенням (CDM) в частотній області і часовій області, і причому сигнали від різних груп користувачів мультиплексовані з частотним розділенням (FDM) в різних наборах піднесучих.

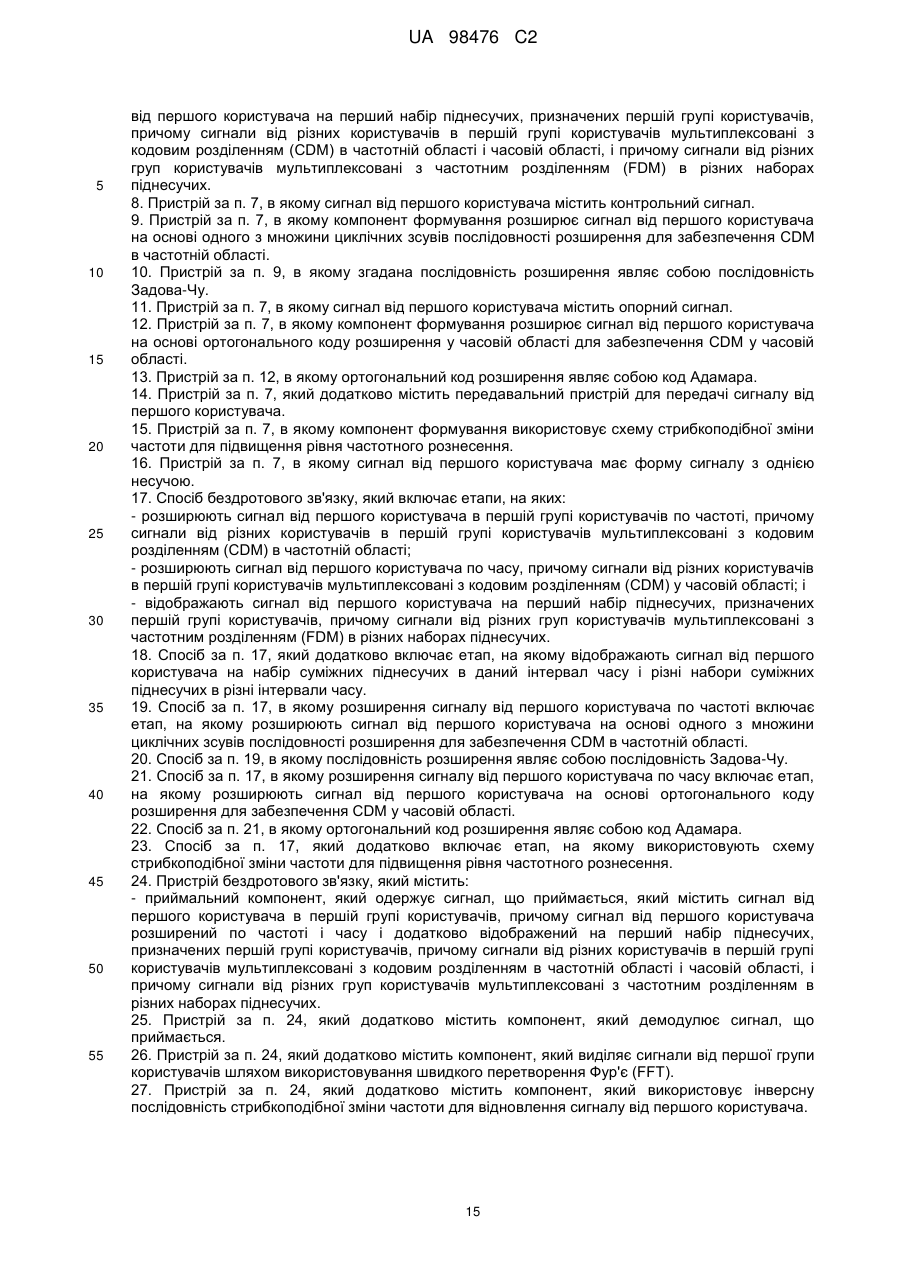

8. Пристрій за п. 7, в якому сигнал від першого користувача містить контрольний сигнал.
9. Пристрій за п. 7, в якому компонент формування розширює сигнал від першого користувача на основі одного з множини циклічних зсувів послідовності розширення для забезпечення CDM в частотній області.
10. Пристрій за п. 9, в якому згадана послідовність розширення являє собою послідовність Задова-Чу.
11. Пристрій за п. 7, в якому сигнал від першого користувача містить опорний сигнал.
12. Пристрій за п. 7, в якому компонент формування розширює сигнал від першого користувача на основі ортогонального коду розширення у часовій області для забезпечення CDM у часовій області.
13. Пристрій за п. 12, в якому ортогональний код розширення являє собою код Адамара.
14. Пристрій за п. 7, який додатково містить передавальний пристрій для передачі сигналу від першого користувача.
15. Пристрій за п. 7, в якому компонент формування використовує схему стрибкоподібної зміни частоти для підвищення рівня частотного рознесення.
16. Пристрій за п. 7, в якому сигнал від першого користувача має форму сигналу з однією несучою.
17. Спосіб бездротового зв'язку, який включає етапи, на яких:

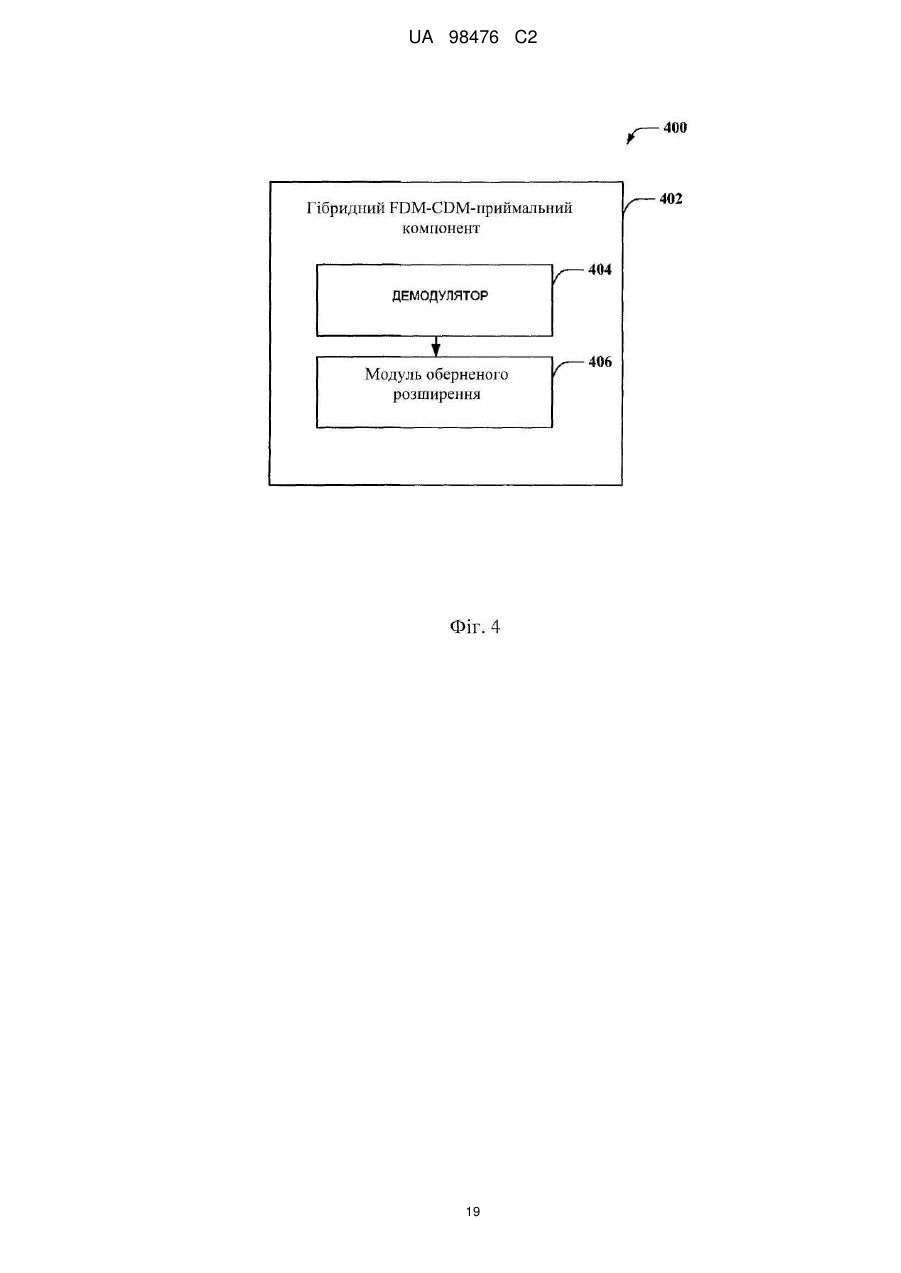

- розширюють сигнал від першого користувача в першій групі користувачів по частоті, причому сигнали від різних користувачів в першій групі користувачів мультиплексовані з кодовим розділенням (CDM) в частотній області;
- розширюють сигнал від першого користувача по часу, причому сигнали від різних користувачів в першій групі користувачів мультиплексовані з кодовим розділенням (CDM) у часовій області; і
- відображають сигнал від першого користувача на перший набір піднесучих, призначених першій групі користувачів, причому сигнали від різних груп користувачів мультиплексовані з частотним розділенням (FDM) в різних наборах піднесучих.
18. Спосіб за п. 17, який додатково включає етап, на якому відображають сигнал від першого користувача на набір суміжних піднесучих в даний інтервал часу і різні набори суміжних піднесучих в різні інтервали часу.
19. Спосіб за п. 17, в якому розширення сигналу від першого користувача по частоті включає етап, на якому розширюють сигнал від першого користувача на основі одного з множини циклічних зсувів послідовності розширення для забезпечення CDM в частотній області.
20. Спосіб за п. 19, в якому послідовність розширення являє собою послідовність Задова-Чу.
21. Спосіб за п. 17, в якому розширення сигналу від першого користувача по часу включає етап, на якому розширюють сигнал від першого користувача на основі ортогонального коду розширення для забезпечення CDM у часовій області.
22. Спосіб за п. 21, в якому ортогональний код розширення являє собою код Адамара.
23. Спосіб за п. 17, який додатково включає етап, на якому використовують схему стрибкоподібної зміни частоти для підвищення рівня частотного рознесення.
24. Пристрій бездротового зв'язку, який містить:
- приймальний компонент, який одержує сигнал, що приймається, який містить сигнал від першого користувача в першій групі користувачів, причому сигнал від першого користувача розширений по частоті і часу і додатково відображений на перший набір піднесучих, призначених першій групі користувачів, причому сигнали від різних користувачів в першій групі користувачів мультиплексовані з кодовим розділенням в частотній області і часовій області, і причому сигнали від різних груп користувачів мультиплексовані з частотним розділенням в різних наборах піднесучих.
25. Пристрій за п. 24, який додатково містить компонент, який демодулює сигнал, що приймається.
26. Пристрій за п. 24, який додатково містить компонент, який виділяє сигнали від першої групи користувачів шляхом використовування швидкого перетворення Фур'є (FFT).
27. Пристрій за п. 24, який додатково містить компонент, який використовує інверсну послідовність стрибкоподібної зміни частоти для відновлення сигналу від першого користувача.
28. Пристрій за п. 24, який додатково містить компонент, який виконує операцію оберненого розширення у часовій області і частотній області для відновлення сигналу від першого користувача.

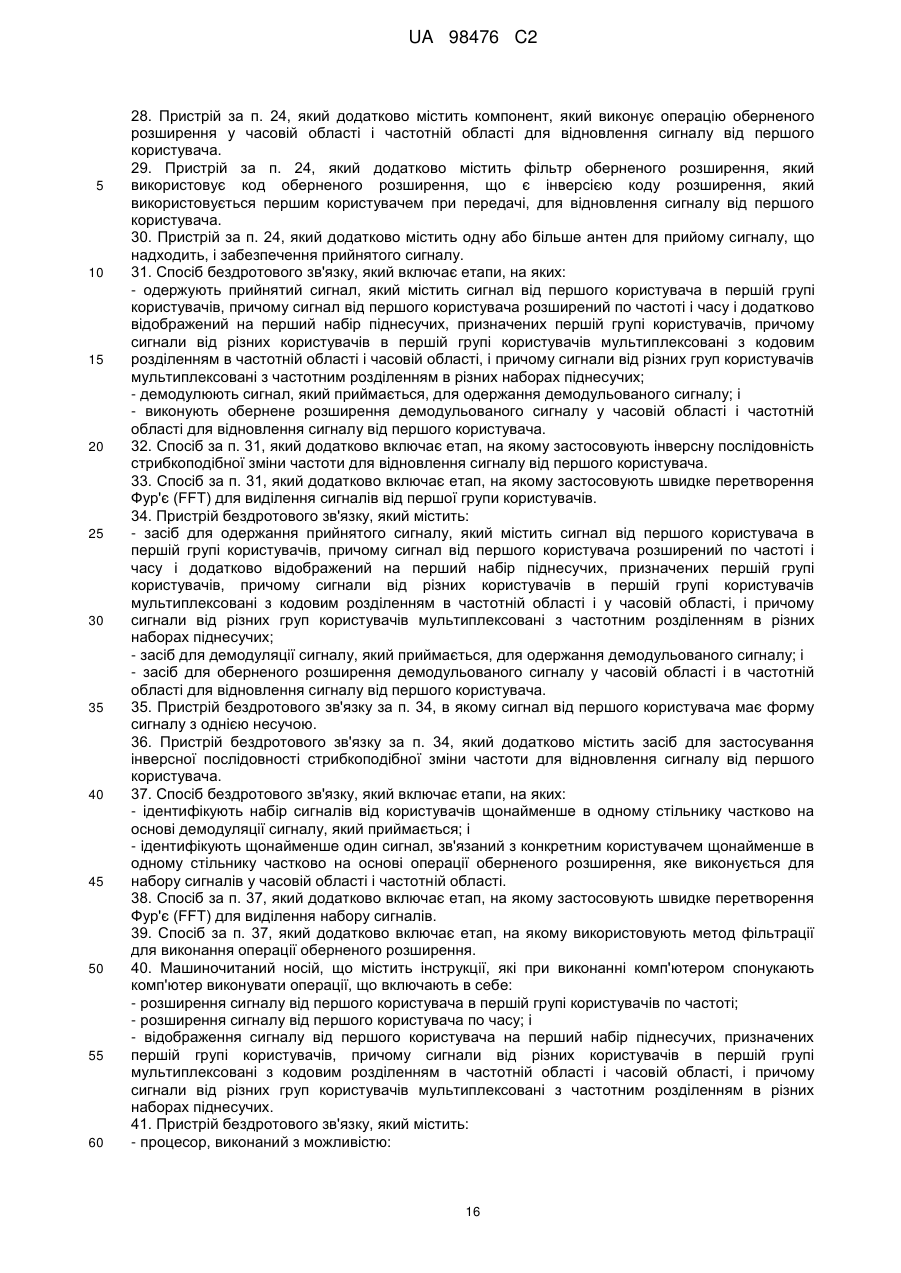

29. Пристрій за п. 24, який додатково містить фільтр оберненого розширення, який використовує код оберненого розширення, що є інверсією коду розширення, який використовується першим користувачем при передачі, для відновлення сигналу від першого користувача.
30. Пристрій за п. 24, який додатково містить одну або більше антен для прийому сигналу, що надходить, і забезпечення прийнятого сигналу.

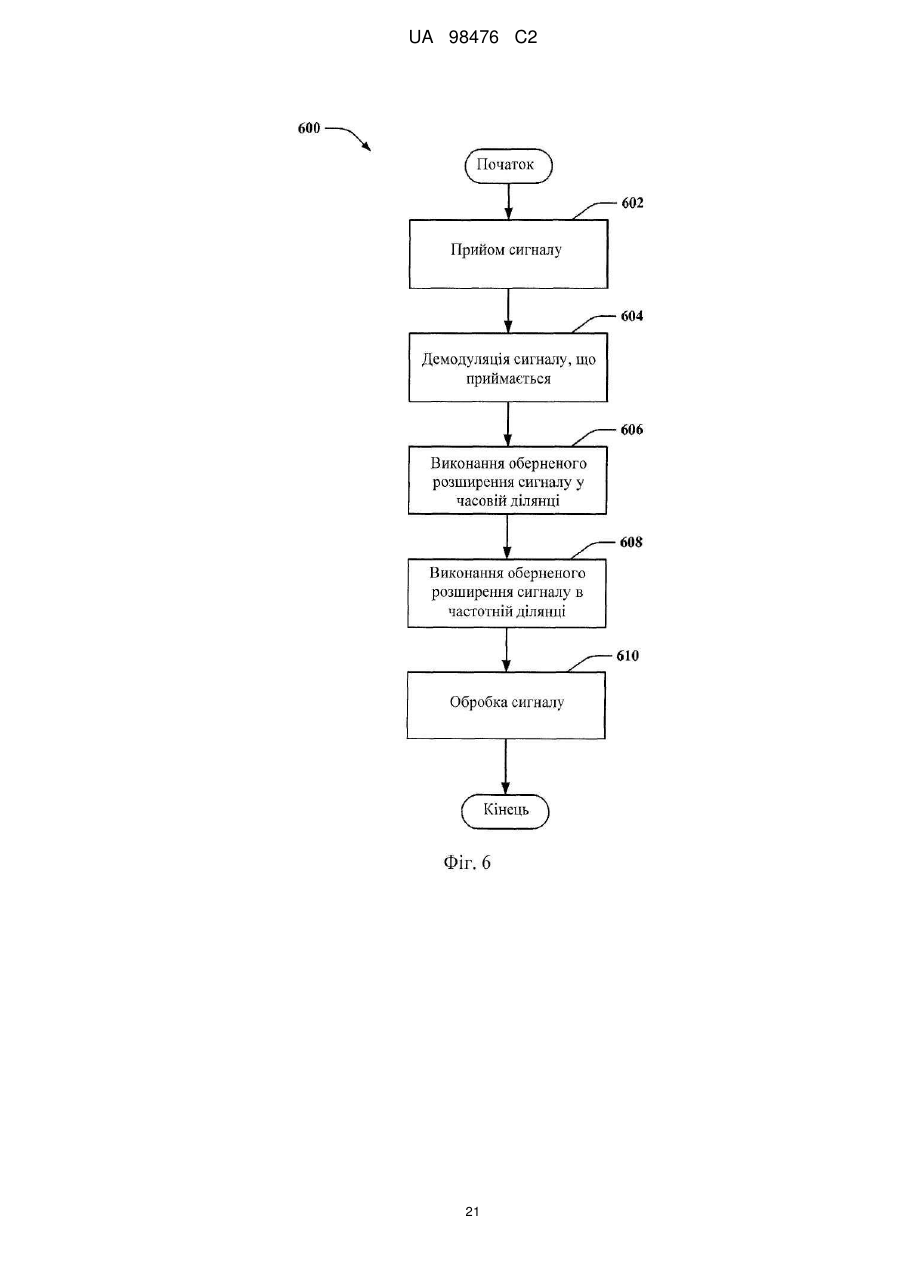

31. Спосіб бездротового зв'язку, який включає етапи, на яких:
- одержують прийнятий сигнал, який містить сигнал від першого користувача в першій групі користувачів, причому сигнал від першого користувача розширений по частоті і часу і додатково відображений на перший набір піднесучих, призначених першій групі користувачів, причому сигнали від різних користувачів в першій групі користувачів мультиплексовані з кодовим розділенням в частотній області і часовій області, і причому сигнали від різних груп користувачів мультиплексовані з частотним розділенням в різних наборах піднесучих;
- демодулюють сигнал, який приймається, для одержання демодульованого сигналу; і
- виконують обернене розширення демодульованого сигналу у часовій області і частотній області для відновлення сигналу від першого користувача.
32. Спосіб за п. 31, який додатково включає етап, на якому застосовують інверсну послідовність стрибкоподібної зміни частоти для відновлення сигналу від першого користувача.
33. Спосіб за п. 31, який додатково включає етап, на якому застосовують швидке перетворення Фур'є (FFT) для виділення сигналів від першої групи користувачів.
34. Пристрій бездротового зв'язку, який містить:
- засіб для одержання прийнятого сигналу, який містить сигнал від першого користувача в першій групі користувачів, причому сигнал від першого користувача розширений по частоті і часу і додатково відображений на перший набір піднесучих, призначених першій групі користувачів, причому сигнали від різних користувачів в першій групі користувачів мультиплексовані з кодовим розділенням в частотній області і у часовій області, і причому сигнали від різних груп користувачів мультиплексовані з частотним розділенням в різних наборах піднесучих;
- засіб для демодуляції сигналу, який приймається, для одержання демодульованого сигналу; і
- засіб для оберненого розширення демодульованого сигналу у часовій області і в частотній області для відновлення сигналу від першого користувача.
35. Пристрій бездротового зв'язку за п. 34, в якому сигнал від першого користувача має форму сигналу з однією несучою.
36. Пристрій бездротового зв'язку за п. 34, який додатково містить засіб для застосування інверсної послідовності стрибкоподібної зміни частоти для відновлення сигналу від першого користувача.
37. Спосіб бездротового зв'язку, який включає етапи, на яких:
- ідентифікують набір сигналів від користувачів щонайменше в одному стільнику частково на основі демодуляції сигналу, який приймається; і
- ідентифікують щонайменше один сигнал, зв'язаний з конкретним користувачем щонайменше в одному стільнику частково на основі операції оберненого розширення, яке виконується для набору сигналів у часовій області і частотній області.
38. Спосіб за п. 37, який додатково включає етап, на якому застосовують швидке перетворення Фур'є (FFT) для виділення набору сигналів.
39. Спосіб за п. 37, який додатково включає етап, на якому використовують метод фільтрації для виконання операції оберненого розширення.
40. Машиночитаний носій, що містить інструкції, які при виконанні комп'ютером спонукають комп'ютер виконувати операції, що включають в себе:
- розширення сигналу від першого користувача в першій групі користувачів по частоті;
- розширення сигналу від першого користувача по часу; і
- відображення сигналу від першого користувача на перший набір піднесучих, призначених першій групі користувачів, причому сигнали від різних користувачів в першій групі мультиплексовані з кодовим розділенням в частотній області і часовій області, і причому сигнали від різних груп користувачів мультиплексовані з частотним розділенням в різних наборах піднесучих.

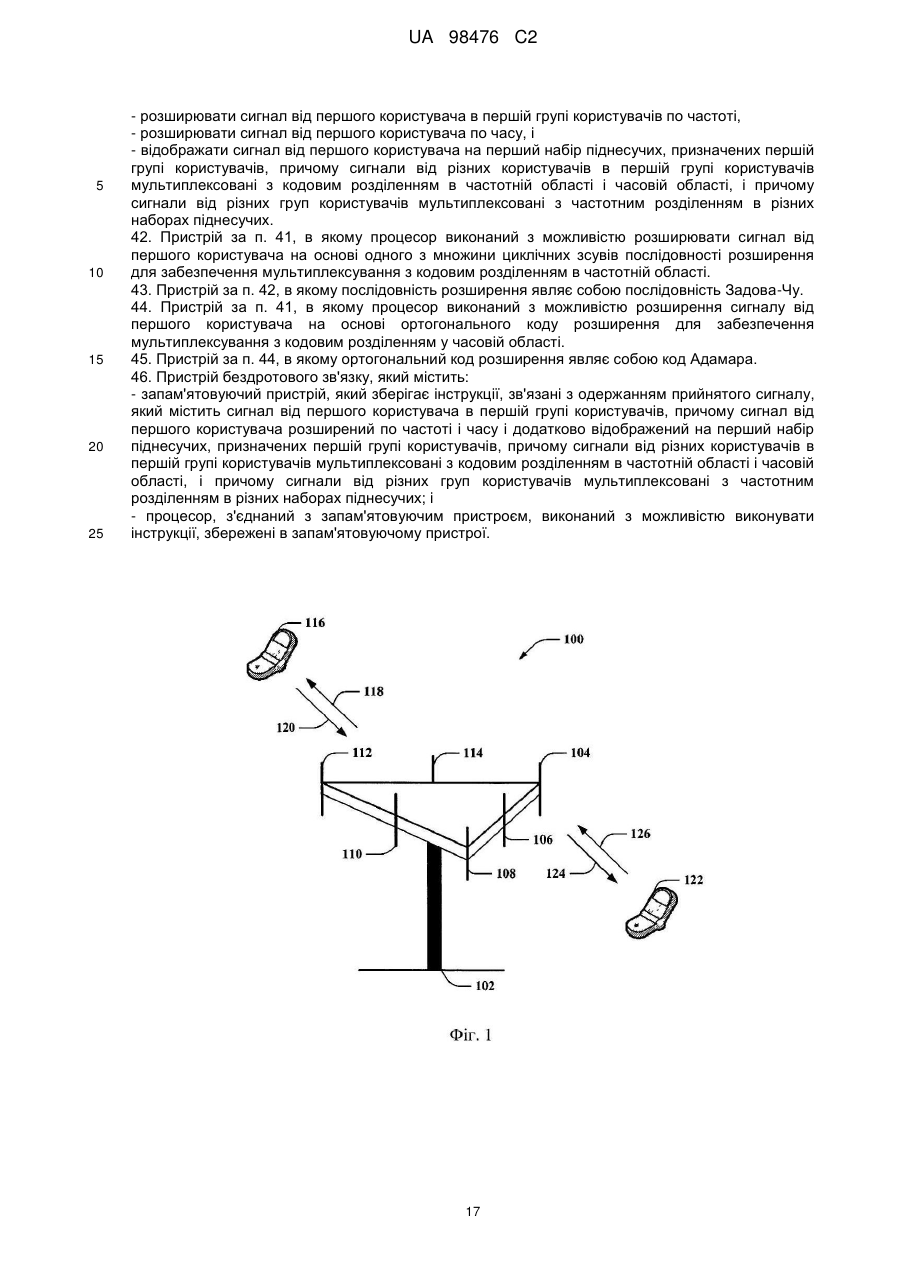

41. Пристрій бездротового зв'язку, який містить:
- процесор, виконаний з можливістю:
- розширювати сигнал від першого користувача в першій групі користувачів по частоті,
- розширювати сигнал від першого користувача по часу, і
- відображати сигнал від першого користувача на перший набір піднесучих, призначених першій групі користувачів, причому сигнали від різних користувачів в першій групі користувачів мультиплексовані з кодовим розділенням в частотній області і часовій області, і причому сигнали від різних груп користувачів мультиплексовані з частотним розділенням в різних наборах піднесучих.
42. Пристрій за п. 41, в якому процесор виконаний з можливістю розширювати сигнал від першого користувача на основі одного з множини циклічних зсувів послідовності розширення для забезпечення мультиплексування з кодовим розділенням в частотній області.
43. Пристрій за п. 42, в якому послідовність розширення являє собою послідовність Задова-Чу.
44. Пристрій за п. 41, в якому процесор виконаний з можливістю розширення сигналу від першого користувача на основі ортогонального коду розширення для забезпечення мультиплексування з кодовим розділенням у часовій області.
45. Пристрій за п. 44, в якому ортогональний код розширення являє собою код Адамара.
46. Пристрій бездротового зв'язку, який містить:
- запам'ятовуючий пристрій, який зберігає інструкції, зв'язані з одержанням прийнятого сигналу, який містить сигнал від першого користувача в першій групі користувачів, причому сигнал від першого користувача розширений по частоті і часу і додатково відображений на перший набір піднесучих, призначених першій групі користувачів, причому сигнали від різних користувачів в першій групі користувачів мультиплексовані з кодовим розділенням в частотній області і часовій області, і причому сигнали від різних груп користувачів мультиплексовані з частотним розділенням в різних наборах піднесучих; і
- процесор, з'єднаний з запам'ятовуючим пристроєм, виконаний з можливістю виконувати інструкції, збережені в запам'ятовуючому пристрої.
Текст

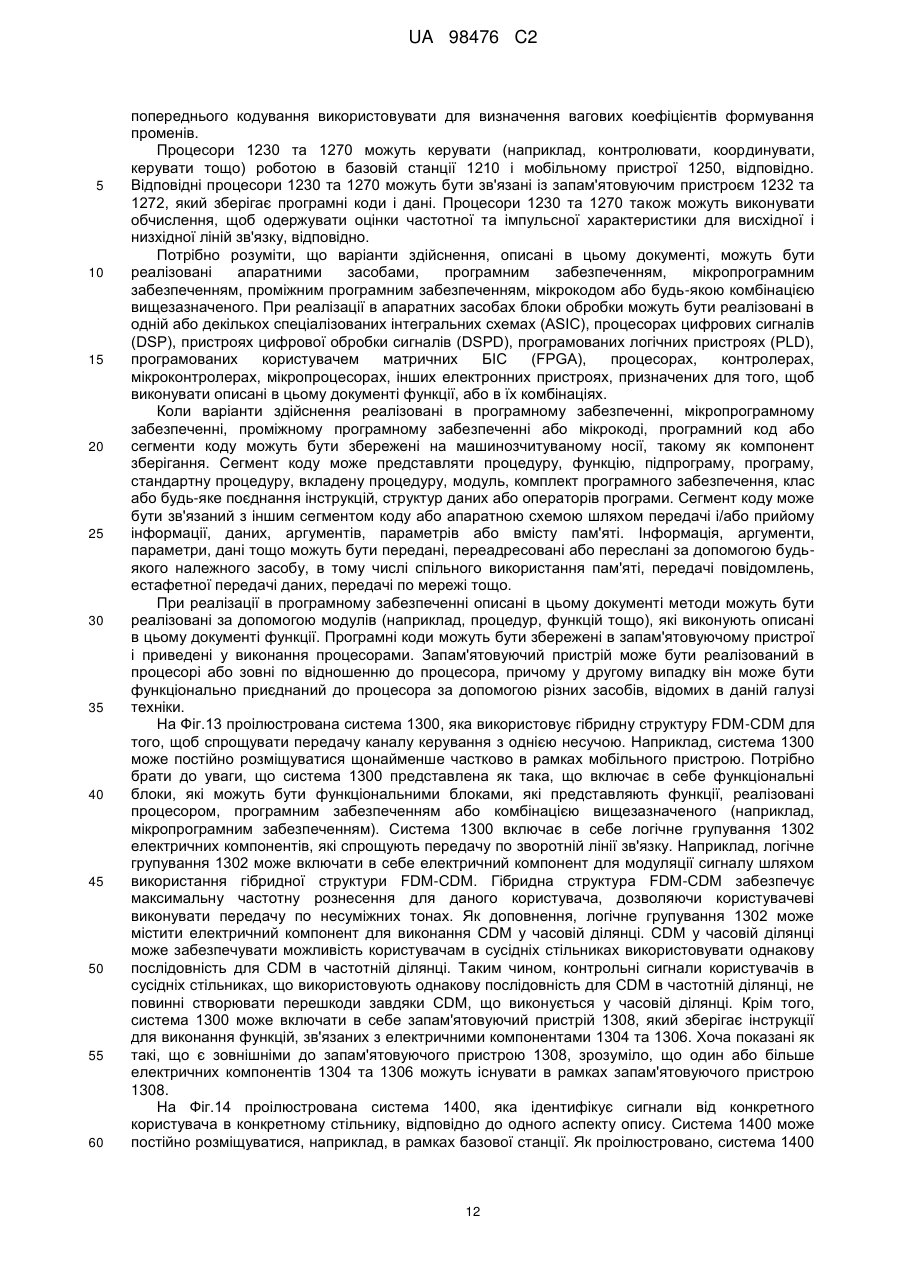

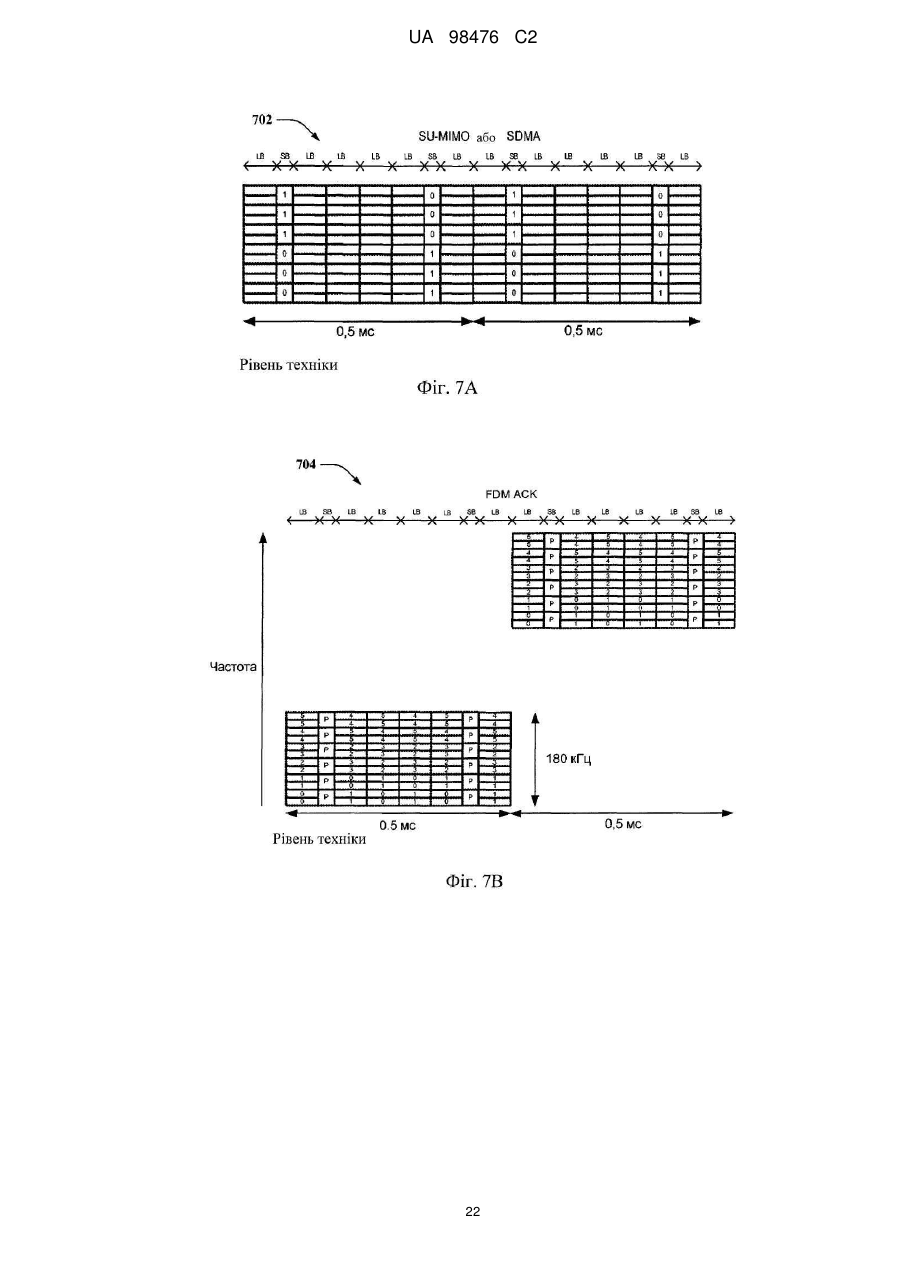

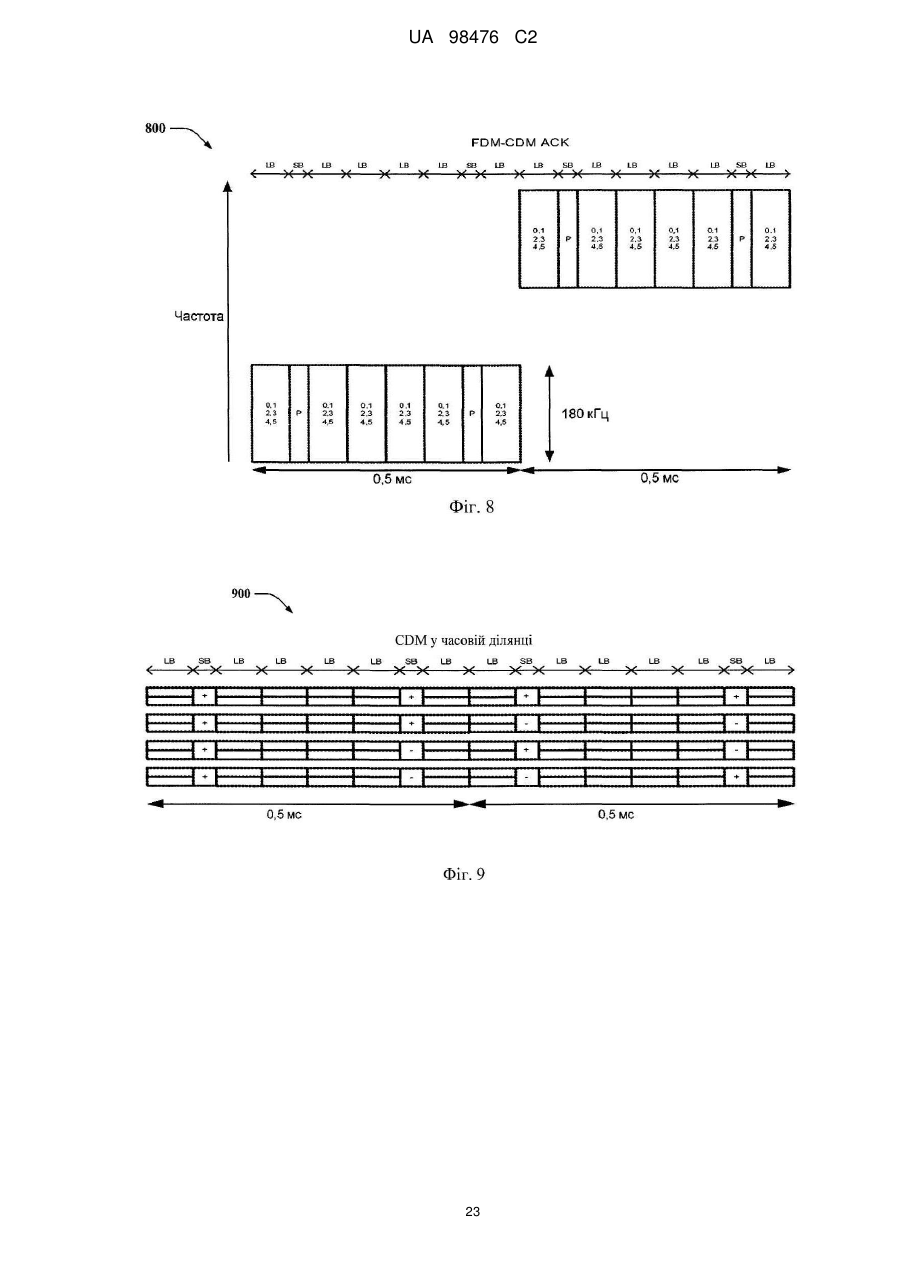

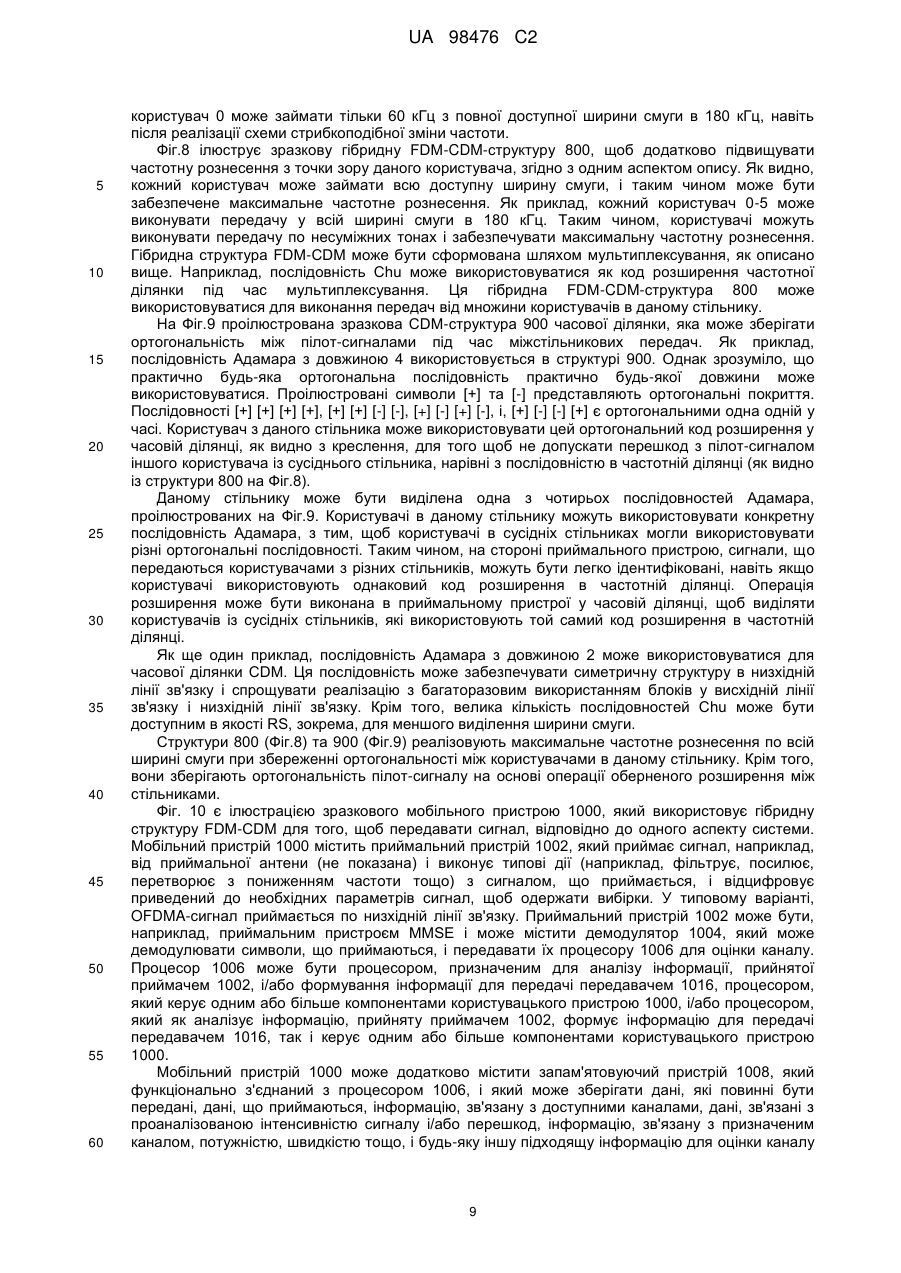

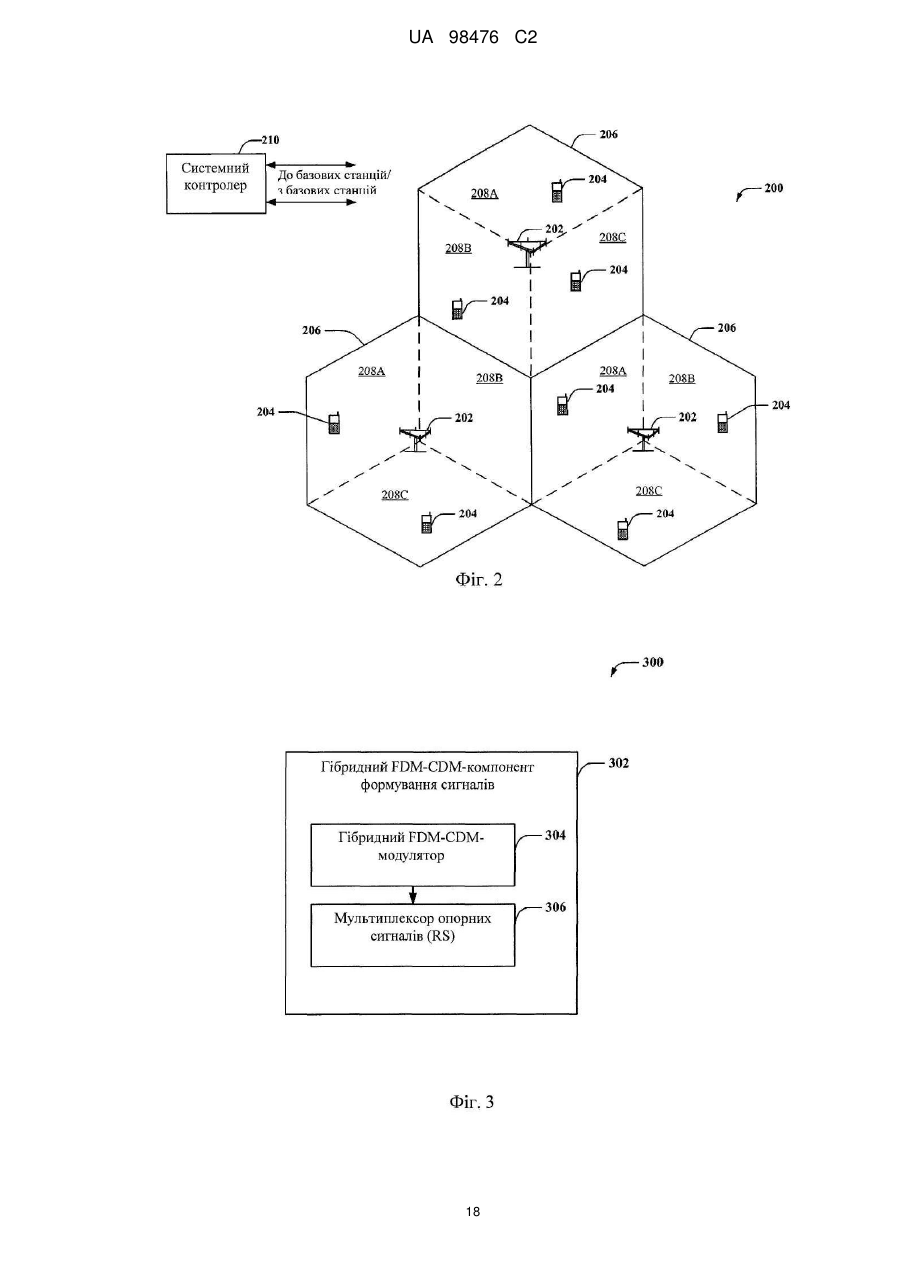

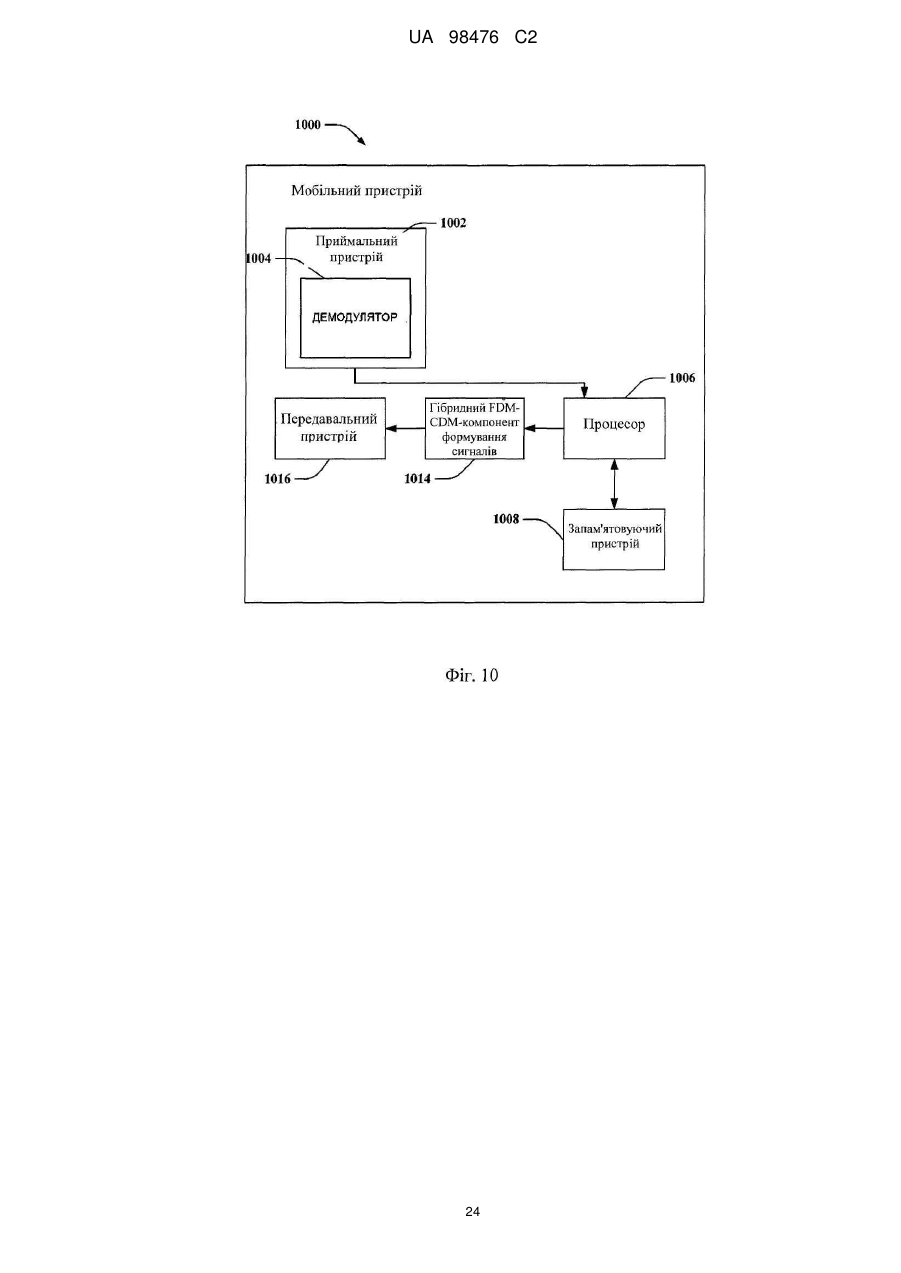

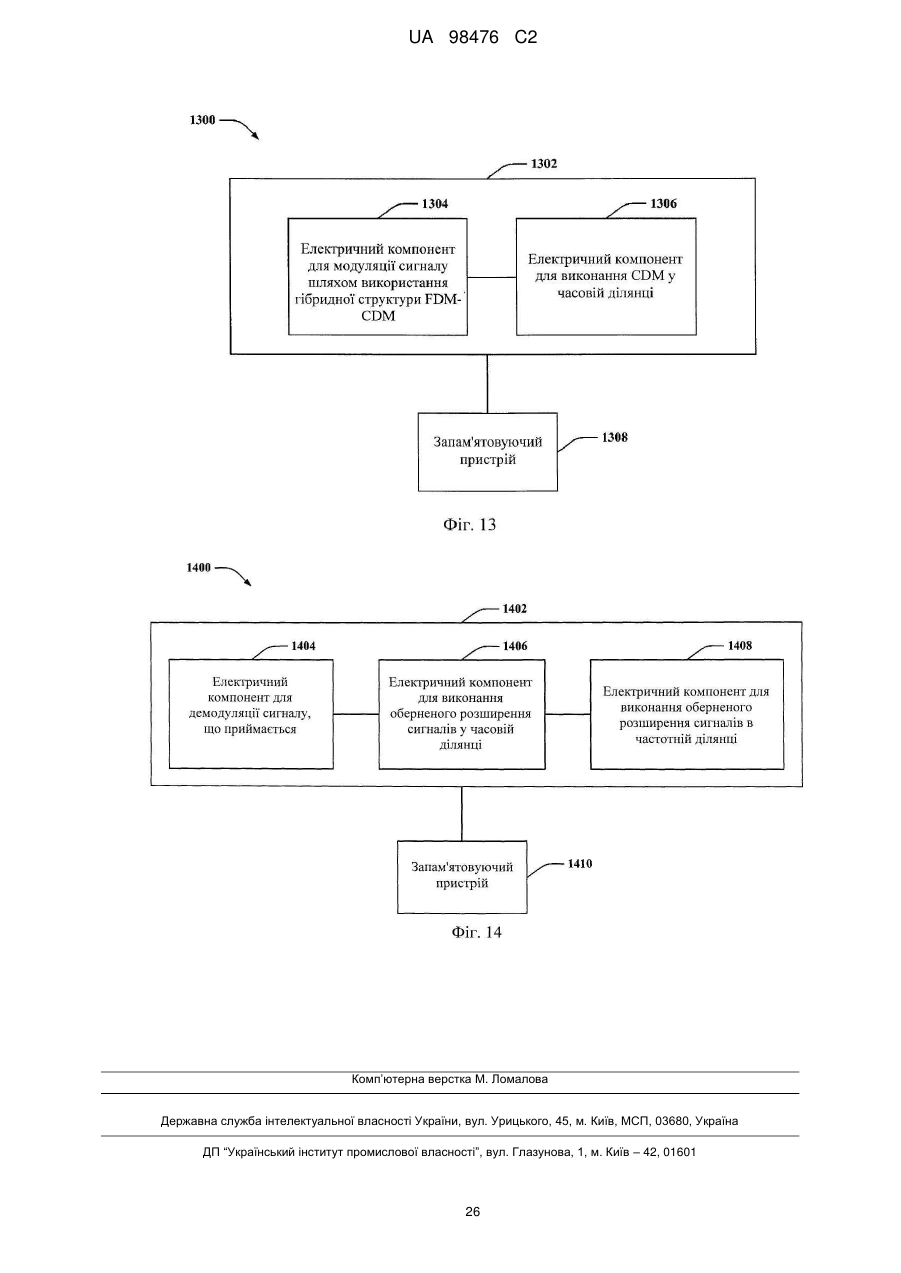

Реферат: Запропоновані система і спосіб для гібридної структури FDM (мультиплексування з частотним розділенням) - СDМ (мультиплексування з кодовим розділенням) для каналів керування з однією несучою. Гібридна структура FDM-CDM забезпечує максимальну частотну рознесення по всій доступній ширині смуги таким чином, що зберігається ортогональність між сигналами від користувачів в даному стільнику. Таким чином, користувачі в даному стільнику можуть виконувати передачу по несуміжному набору тонів. Крім того, гібридна структура FDM-CDM зберігає ортогональність пілот-сигналу користувачів у різних стільниках на основі операції оберненого розширення у часовій ділянці. UA 98476 C2 (12) UA 98476 C2 UA 98476 C2 5 10 15 20 25 30 35 40 45 50 55 60 Дана заявка заявляє пріоритет на основі попередньої заявки на патент США № 60/863955, озаглавленої "A METHOD AND APPARATUS FOR HYBRID FDM-CDM STRUCTURE FOR SINGLE CARRIER BASED CONTROL CHANNELS", поданої 1 листопада 2006 року, яка в повному обсязі включена в цей документ шляхом посилання. Нижченаведений опис стосується загалом безпровідного зв'язку, а більш конкретно, гібридної структури FDM (мультиплексування з частотним розділенням каналів)-CDM (мультиплексування з кодовим розділенням каналів) для каналів керування з однією несучою, яка забезпечує підвищене частотне рознесення для даного користувача. Системи безпровідного зв'язку широко використовуються для забезпечення різних типів вмісту зв'язку, таких як, наприклад, мова, дані тощо. Звичайні системи безпровідного зв'язку можуть бути системами множинного доступу, які допускають підтримку зв'язку з множиною користувачів шляхом спільного використання доступних системних ресурсів (наприклад, ширини смуги, потужності передачі тощо). Приклади таких систем множинного доступу включають в себе системи множинного доступу з кодовим розділенням (CDMA), системи множинного доступу з часовим розділенням (TDMA), системи множинного доступу з частотним розділенням (FDMA), системи множинного доступу з ортогональним частотним розділенням (FDMA) тощо. Системи безпровідного зв'язку множинного доступу загалом можуть підтримувати одночасний зв'язок для множини мобільних пристроїв. Кожний мобільний пристрій може обмінюватися даними з однією або більше базовими станціями шляхом передачі по прямій і зворотній лінії зв'язку. Пряма лінія зв'язку (або низхідна лінія зв'язку) означає лінію зв'язку від базових станцій до мобільних пристроїв, а зворотна лінія зв'язку (або висхідна лінія зв'язку) означає лінію зв'язку від мобільних пристроїв до базових станцій. Як доповнення, зв'язок між мобільними пристроями і базовими станціями може здійснюватися через системи з одним входом та одним виходом (SISO), системи з множиною входів та одним виходом (MISO), системи з множиною входів і множиною виходів (МІМО) тощо. МІМО-системи, як правило, використовують множину (NT) передавальних антен і множину (NR) приймальних антен для передачі даних. МІМО-канал, сформований за допомогою NT передавальних і NR приймальних антен, може бути розкладений на NS незалежних каналів, які можуть називатися просторовими каналами, де NS={NT, NR}. Кожний з NS незалежних каналів відповідає вимірюванню. Більше того, МІМО-системи можуть забезпечувати підвищену продуктивність (наприклад, кращу спектральну ефективність, збільшену пропускну здатність і/або підвищену надійність), якщо використовується додаткова розмірність, створена за допомогою множини передавальних і приймальних антен. МІМО-системи можуть підтримувати різні методи дуплексного режиму для розділення передач прямої і зворотної ліній зв'язку по загальному фізичному середовищу. Наприклад, дуплексні системи з частотним розділенням (FDD) можуть використовувати частотні ділянки, що розрізнюються, для передач прямої і зворотної ліній зв'язку. Як доповнення, в дуплексних системах з частотним розділенням (TDD) передачі прямої і зворотної ліній зв'язку можна використовувати загальну частотну ділянку. Проте, звичайні технології не дозволяють користувачеві здійснювати передачу по несуміжних тонах і, таким чином, не можуть забезпечувати користувачеві максимальну частотну рознесення для того, щоб використовувати всю доступну ширину смуги частот для передачі сигналу. Нижче наведене спрощене розкриття одного або більше аспектів для забезпечення базового розуміння цих аспектів. Це розкриття не є всебічним оглядом всіх аспектів, що розглядаються, і не покликане визначати ключові або найважливіші елементи всіх аспектів або обмежувати обсяг яких-небудь або всіх аспектів. Його єдина мета - представити деякі поняття одного або більше аспектів у спрощеній формі як вступ до більш докладного опису, який наведений нижче. Згідно з одним аспектом системи, в цьому документі розкритий пристрій, виконаний з можливістю роботи в системі безпровідного зв'язку таким чином, щоб забезпечити максимальне частотне рознесення з точки зору користувача. Пристрій включає в себе засіб для виконання мультиплексування з частотним розділенням (FDM) для сигналів від користувачів у різних групах і засіб для виконання мультиплексування з кодовим розділенням (CDM) в частотній ділянці для сигналів від користувачів в одній групі. Крім того, пристрій включає в себе засіб для виконання мультиплексування з кодовим розділенням (CDM) у часовій ділянці для сигналів від користувачів в одній групі. Інший аспект докладного опису стосується способу, який забезпечує максимальне частотне рознесення для даного користувача для передачі сигналів керування з однією несучою в доступній смузі пропускання. Спосіб включає в себе етапи, на яких мультиплексують з 1 UA 98476 C2 5 10 15 20 25 30 35 40 45 50 55 частотним розділенням (FDM) сигнали від користувачів в різних групах, мультиплексують з кодовим розділенням (CDM) в частотній ділянці сигнали від користувачів в одній групі і мультиплексують з кодовим розділенням (CDM) у часовій ділянці сигнали від користувачів в одній групі. Таким чином, сигнал, що передається, має гібридну структуру FDM-CDM. Один аспект опису розкриває пристрій, виконаний з можливістю роботи в системі безпровідного зв'язку, який забезпечує максимальне частотне рознесення з точки зору користувача. Пристрій містить гібридний приймальний компонент FDM-CDM, який ідентифікує сигнал, що приймається, від користувача в даному стільнику, при цьому сигнал, що приймається, використовує гібридну схему FDM-CDM. Сигнал, що приймається, демодулюється і стискується у часовій і частотній ділянці на стороні прийому, щоб визначати сигнал, що передається. Згідно з іншим аспектом докладного опису, описаний спосіб, який спрощує пошук сигналу керування з однією несучою. Спосіб включає в себе прийом вхідного сигналу, який підтримує гібридну структуру FDM-CDM (мультиплексування з кодовим розділенням - мультиплексування з частотним розділенням). Сигнал, що приймається, демодулюється шляхом використання практично будь-якого методу демодуляції. Спосіб додатково включає в себе обернене розширення сигналу, що приймається, у часовій ділянці і обернене розширення сигналу, що приймається, в частотній ділянці, щоб одержати сигнал, що передається конкретним користувачем в даному стільнику. Інший аспект докладного опису розкриває пристрій безпровідного зв'язку, який спрощує відновлення керуючого сигналу, що передається користувачем. Пристрій безпровідного зв'язку містить засіб для прийому вхідного сигналу, який підтримує гібридну структуру FDM-CDM (мультиплексування з кодовим розділенням - мультиплексування з частотним розділенням). Крім того, пристрій безпровідного зв'язку містить засіб для демодуляції сигналу, що приймається, і засіб для оберненого розширення сигналу, що приймається, у часовій ділянці і частотній ділянці, щоб визначати сигнал, що передається, конкретним користувачем з конкретного стільника. Згідно з одним аспектом докладного опису, описаний спосіб для прийому сигналів керування з однією несучою, які використовують гібридну структуру FDM-CDM (мультиплексування з кодовим розділенням - мультиплексування з частотним розділенням), який включає в себе ідентифікацію набору сигналів від користувачів, щонайменше, в одному стільнику частково на основі демодуляції сигналу, що приймається, і ідентифікацію щонайменше одного сигналу, зв'язаного з конкретним користувачем щонайменше в одному стільнику частково на основі операції оберненого розширення, що виконується для набору сигналів у часовій і частотній ділянці. Гібридна структура FDM-CDM забезпечує максимальну частотну рознесення з точки зору конкретного користувача. Ще один аспект докладного опису стосується пристрою безпровідного зв'язку, що містить запам'ятовуючий пристрій, який зберігає інструкції, зв'язані з передачею каналу керування з однією несучою, який використовує гібридну структуру FDM-CDM. Пристрій безпровідного зв'язку також включає в себе процесор, з'єднаний із запам'ятовуючим пристроєм, виконаний з можливістю виконувати інструкції, збережені в запам'ятовуючому пристрої. Відповідно до аспекту даного докладного опису запропонована система безпровідного зв'язку, яка забезпечує максимальне частотне рознесення з точки зору користувача. Система включає в себе процесор, виконаний з можливістю розділяти канал керування на одну або більше груп, які мультиплексуються з частотним розділенням (FDM) одна з одною, і виконувати мультиплексування з кодовим розділенням (CDM) для сигналів каналу керування від користувачів в кожній з однієї або більше груп у часовій і частотній ділянці. Згідно з ще одним аспектом докладного опису, описаний пристрій безпровідного зв'язку, який містить запам'ятовуючий пристрій, який зберігає інструкції, зв'язані з прийомом каналу керування з однією несучою, який використовує гібридну структуру FDM-CDM, і процесор, з'єднаний із запам'ятовуючим пристроєм, конфігурований для виконання інструкцій, збережених в запам'ятовуючому пристрої. Для досягнення вищезгаданих і зв'язаних цілей один або більше аспектів містить ознаки, повністю описані нижче і конкретно вказані в формулі винаходу. Нижченаведений опис і прикладені креслення детально викладають визначені ілюстративні аспекти одного або більше аспектів. Проте, ці аспекти вказують тільки на деякі з множини способів, якими можуть бути реалізовані принципи різних аспектів, і мається на увазі, що описані аспекти включають в себе всі такі аспекти та їх еквіваленти. 2 UA 98476 C2 5 10 15 20 25 30 35 40 45 50 55 60 Короткий опис креслень Фіг.1 є ілюстрацією системи безпровідного зв'язку відповідно до різних аспектів, представлених в цьому документі. Фіг.2 є ілюстрацією системи безпровідного зв'язку з декількома базовими станціями і декількома терміналами, яка може бути використана в одному або більше аспектах. Фіг.3 є ілюстрацією зразкової системи, яка передає сигнал з гібридною структурою FDMCDM (мультиплексування з частотним розділенням мультиплексування з кодовим розділенням), згідно з одним аспектом системи. Фіг.4 є ілюстрацією зразкової системи, яка приймає сигнал з гібридною структурою FDMCDM, відповідно до одного аспекту системи. Фіг.5 є ілюстрацією зразкового методу, який спрощує передачу сигналу за допомогою гібридної структури FDM-CDM, згідно з одним аспектом докладного опису. Фіг.6 є ілюстрацією зразкового методу, який спрощує відновлення сигналу, що передається користувачем за допомогою гібридної структури FDM-CDM в системі безпровідного зв'язку. Фіг.7А-В ілюструють зразкові графіки, які демонструють частоту, на якій користувач може виконувати передачу каналів керування з однією несучою шляхом використання звичайних систем. Фіг.8 є ілюстрацією зразкової гібридної схеми FDM-CDM, яка спрощує підвищення частотного рознесення з точки зору даного користувача, згідно з одним аспектом системи. Фіг.9 є ілюстрацією зразкової структури CDM часової ділянки, яка може зберігати ортогональність між пілот-сигналами під час міжстільникових передач відповідно до одного аспекту даного опису. Фіг.10 є ілюстрацією зразкового мобільного пристрою, який використовує гібридну структуру FDM-CDM для передачі сигналу, відповідно до одного аспекту даного розкриття. Фіг.11 є ілюстрацією зразкової системи, яка спрощує відновлення сигналу, який використовує гібридну структуру FDM-CDM, згідно з одним аспектом системи. Фіг.12 є ілюстрацією зразкового безпровідного мережного оточення, яке може використовуватися разом з різними системами і способами, описаними в цьому документі. Фіг.13 є ілюстрацією зразкової системи, яка спрощує передачу сигналу, який підтримує гібридну структуру FDM-CDM. Фіг.14 є ілюстрацією зразкової системи, яка приймає сигнал, який підтримує гібридну структуру FDM-CDM. Нижче описані різні варіанти здійснення з посиланнями на креслення, в яких однакові посилальні позиції означають однакові елементи. У подальшому описі з метою пояснення багато конкретних деталей пояснені для того, щоб забезпечити повне розуміння одного або більше варіантів здійснення. Проте, може бути очевидним, що ці варіанти здійснення можуть бути реалізовані на практиці без цих конкретних деталей. В інших випадках, широко відомі структури і пристрої показані у вигляді блок-схем, щоб спростити опис одного або більше варіантів здійснення. У контексті даної заявки терміни "компонент", "модуль", "система" тощо означають зв'язаний з комп'ютером об'єкт, або апаратні засоби, програмно-апаратні засоби, поєднання апаратних засобів і програмного забезпечення, програмне забезпечення, або програмне забезпечення під час виконання. Наприклад, компонент може бути, але не тільки, процесом, запущеним на процесорі, процесором, об'єктом, що виконується файлом, потоком виконання, програмою і/або комп'ютером. Як ілюстрація, і додаток, що виконується на обчислювальному пристрої, і обчислювальний пристрій може бути компонентом. Один або більше компонентів можуть постійно знаходитися всередині процесу і/або потоку виконання, і компонент може бути локалізований на комп'ютері і/або розподілений між двома і більше комп'ютерами. Крім того, ці компоненти можуть приводитися у виконання з різних машинозчитуваних носіїв, які мають збереженими різні структури даних. Компоненти можуть обмінюватися даними шляхом локальних і/або віддалених процесів, наприклад, відповідно до сигналу, що має один або більше пакетів даних (наприклад, даних з одного компонента, взаємодіючого з іншим компонентом в локальній системі, розподіленій системі і/або по мережі, наприклад, по Інтернету, з іншими системами за допомогою сигналу). Крім того, терміни "опорний сигнал", "пілот-сигнал" і їм подібні використовуються в контексті даної заявки взаємозамінним чином і передбачається, що вони означають сигнал, що передається в системі зв'язку з метою контролю, керування, вирівнювання, забезпечення безперервності, синхронізації, як опорний сигнал і тому подібного. Крім цього, різні варіанти здійснення описані в цьому документі відносно мобільного пристрою. Мобільний пристрій також можна називати системою, абонентським пристроєм, 3 UA 98476 C2 5 10 15 20 25 30 35 40 45 50 55 60 абонентською станцією, мобільною станцією, мобільним пристроєм, віддаленою станцією, віддаленим терміналом, терміналом доступу, користувацьким терміналом, терміналом, пристроєм безпровідного зв'язку, користувацьким агентом, користувацьким пристроєм або користувацьким обладнанням (UE). Мобільним пристроєм може бути стільниковий телефон, безпровідний телефон, телефон за протоколом ініціювання сеансу (SIP), станція безпровідного абонентського доступу (WLL), кишеньковий персональний комп'ютер (PDA), портативний пристрій з підтримкою безпровідних з'єднань, обчислювальний пристрій або інший обробляючий пристрій, підключений до безпровідного модему. Крім цього, різні варіанти здійснення описані в цьому документі відносно базової станції. Базова станція може бути використана для обміну даними з мобільним пристроєм(ями) і також може згадуватися як точка доступу, вузлом В або яким-небудь іншим терміном. Більше того, різні аспекти або ознаки, описані в цьому документі, можуть бути реалізовані як спосіб, пристрій або виріб за допомогою стандартних методів програмування і/або розробки. Термін "продукт" в контексті цього документа містить комп'ютерну програму, доступну з будьякого машинозчитуваного пристрою, носія або середовища. Наприклад, машинозчитувані носії можуть включати в себе, не обмежуючись, магнітні пристрої зберігання (наприклад, жорсткий диск, гнучкий диск, магнітну стрічку тощо), оптичні диски (наприклад, компакт-диск (CD), універсальний цифровий диск (DVD) тощо), смарт-карти і пристрої флеш-пам'яті (наприклад, EPROM, картка, карта, флеш-диск тощо). Як доповнення, різні носії інформації, описані в цьому документі, можуть представляти один або більше пристроїв і/або інших машинозчитуваних носіїв для зберігання інформації. Термін "машинозчитуваний носій" може включати в себе, не обмежуючись, безпровідні канали і різні інші носії, що допускають зберігання, розміщення і/або перенесення команд(и) і/або даних. На Фіг.1 проілюстрована система 100 безпровідного зв'язку відповідно до різних варіантів здійснення, представлених в цьому документі. Система 100 містить базову станцію 102, яка може включати в себе декілька груп антен. Наприклад, одна група антен може включати в себе антени 104 та 106, інша група може містити антени 108 та 110, і додаткова група може включати в себе антени 112 та 114. Дві антени проілюстровані для кожної групи антен; проте, більше або менше антен може бути використано для кожної групи. Базова станція 102 додатково може включати в себе ланцюжок передавальних пристроїв і ланцюжок приймальних пристроїв, кожний з яких, в свою чергу, може містити множину компонентів, зв'язаних з передачею і прийомом сигналів (наприклад, процесорів, модуляторів, мультиплексорів, демодуляторів, демультиплексорів, антен тощо), що повинні визнавати фахівці в даній галузі техніки. Базова станція 102 може обмінюватися даними з одним або більше мобільних пристроїв, таких як мобільний пристрій 116 і мобільний пристрій 122; проте, потрібно брати до уваги, що базова станція 102 може обмінюватися даними практично з будь-якою кількістю мобільних пристроїв, подібних мобільним пристроям 116 та 122. Мобільні пристрої 116 та 122 можуть бути, наприклад, стільниковими телефонами, смартфонами, портативними комп'ютерами, кишеньковими пристроями зв'язку, кишеньковими обчислювальними пристроями, супутниковими радіоприймачами, системами глобального позиціонування, кишеньковими комп'ютерами і/або будь-яким іншим підходящим пристроєм для обміну даними за системою 100 безпровідного зв'язку. Як проілюстровано, мобільний пристрій 116 підтримує зв'язок з антенами 112 та 114, при цьому антени 112 та 114 передають інформацію в мобільний пристрій 116 по прямій лінії 118 зв'язку і приймають інформацію від мобільного пристрою 116 по зворотній лінії 120 зв'язку. Крім того, мобільний пристрій 122 підтримує зв'язок з антенами 104 та 106, при цьому антени 104 та 106 передають інформацію в мобільний пристрій 122 по прямій лінії 124 зв'язку і приймають інформацію від мобільного пристрою 122 по зворотній лінії 126 зв'язку. У системі дуплексного зв'язку з частотним розділенням (FDD) пряма лінія 118 зв'язку може використовувати смугу частот, відмінну від тієї, що використовується зворотною лінією 120 зв'язку, а пряма лінія 124 зв'язку може використовувати смугу частот, відмінну від тієї, що використовується зворотною лінією 126 зв'язку, наприклад. Як доповнення, в системі дуплексного зв'язку з часовим розділенням (TDD) пряма лінія 118 зв'язку і зворотна лінія 120 зв'язку можуть використовувати загальну смугу частот, і пряма лінія 124 зв'язку і зворотна лінія 126 зв'язку можуть використовувати загальну смугу частот. Набір антен і/або ділянка, в якій вони призначені обмінюватися даними, може згадуватися як сектор базової станції 102. Наприклад, декілька антен можуть бути виконані з можливістю обмінюватися даними з мобільними пристроями в секторі ділянок, що покриваються базовою станцією 102. При зв'язку по прямих лініях 118 та 124 зв'язку передавальні антени базової станції 102 можуть використовувати формування променів, щоб поліпшити відношення "сигналшум" прямих ліній 118 та 124 зв'язку для мобільних пристроїв 116 та 122. Крім того, хоча базова 4 UA 98476 C2 5 10 15 20 25 30 35 40 45 50 55 станція 102 використовує формування променів, щоб передавати в мобільні пристрої 116 та 122, невпорядковано розподілені по зв'язаному покриттю, мобільні пристрої в сусідніх стільниках можуть зазнавати менших перешкод в порівнянні з передачею базової станції через одну антену у всі свої мобільні пристрої. На Фіг.2 проілюстрована система 200 безпровідного зв'язку відповідно до різних аспектів, представлених в цьому документі. Система 200 може містити одну або більше точок 202 доступу в одному або більше секторах, які приймають, передають, ретранслюють тощо сигнали безпровідного зв'язку один одному і/або одному або більше терміналам 204. Кожна базова станція 202 може містити декілька ланцюжків передавальних пристроїв і ланцюжків приймальних пристроїв, наприклад, по одному для кожної передавальної і приймальної антени, кожна з яких, в свою чергу, може містити множину компонентів, зв'язаних з передачею і прийомом сигналів (наприклад, процесорів, модуляторів, мультиплексорів, демодуляторів, демультиплексорів, антен тощо). Терміналами 204 можуть бути, наприклад, стільникові телефони, смартфони, портативні пристрої, кишенькові пристрої зв'язку, кишенькові обчислювальні пристрої, супутникові радіопристрої, глобальні системи позиціонування, PDA і/або будь-який інший належний пристрій для передачі за допомогою безпровідної системи 200. Крім цього, кожний термінал 204 може містити один або більше ланцюжків передавальних пристроїв і ланцюжків приймальних пристроїв, таких як ті, що використовуються для системи з багатьма входами і багатьма виходами (МІМО). Кожний ланцюжок передавального пристрою і приймального пристрою може містити множину компонентів, зв'язаних з передачею і прийомом сигналів (наприклад, процесорів, модуляторів, мультиплексорів, демодуляторів, демультиплексорів, антен тощо), що повинні визнавати фахівці в даній галузі техніки. Як проілюстровано на Фіг.2, кожна точка доступу забезпечує покриття зв'язку для конкретної географічної зони 206. Термін "стільник" може згадуватися як точка доступу і/або її зона покриття, залежно від контексту. Щоб підвищити пропускну здатність системи, зона покриття точки доступу може бути секціонована на декілька менших зон (наприклад, три менших зони 208А, 208В та 208С). Кожна менша зона обслуговується відповідною приймальнопередавальною підсистемою базової станції (BTS). Термін "сектор" може згадуватися як BTS і/або його зона покриття залежно від контексту. Для секторизованого стільника приймальнопередавальна підсистема базової станції для всіх секторів стільника типово розташовується в межах точки доступу для стільника. Термінали 204 типово розподілені за системою 200. Кожний термінал 204 може бути стаціонарним або мобільним. Кожний термінал 204 може обмінюватися даними з однією або більше базовими станціями 202 по лінії прямого і зворотного зв'язку в будь-який даний момент часу. Для централізованої архітектури, системний контролер 210 з'єднує точки 202 доступу і забезпечує координацію і керування точками 202 доступу. Для розподіленої архітектури, точки 202 доступу можуть обмінюватися даними одна з одною по мірі необхідності. Зв'язок між точками доступу через системний контролер 210 тощо може згадуватися як передача службових сигналів по транзитному з'єднанню. Методи передачі, описані в цьому документі, можуть бути використані для системи з секторизованими стільниками, а також системи з несекторизованими стільниками. Для розуміння подальший опис наведений для системи з секторизованими стільниками. Термін "точка доступу" використовується загалом для стаціонарної станції, яка обслуговує сектор, а також для стаціонарної станції, яка обслуговує стільник. Терміни "термінал" і "користувач" використовуються взаємозамінно, і терміни "сектор" і "точка доступу" також використовуються взаємозамінно. Обслуговуюча точка доступу/сектора є точкою доступу/сектора, з яким обмінюється даними термінал. Сусідня точка доступу/сектора є точкою доступу/сектора, з яким термінал не підтримує обмін даними. На Фіг.3 проілюстрована зразкова система 300, яка формує гібридну структуру FDM-CDM для сигналу, який необхідно передати. Система 300 може бути, загалом, частиною практично будь-якої системи зв'язку (не показана), наприклад, LTE-системи (довгостроковий розвиток). LTE-системи можуть загалом орієнтуватися, але не тільки, на підвищення ефективності, зниження витрат, поліпшення обслуговування, використання нових можливостей спектра і кращу інтеграцію з іншими відкритими стандартами тощо. Як правило, LTE-системи можуть використовувати OFDMA (множинний доступ з ортогональним частотним розділенням) для низхідної лінії зв'язку (від вишки до мобільного пристрою) та одну несучу хвилю для висхідної лінії зв'язку (від мобільного пристрою до вишки). Крім того, система може використовувати МІМО (множину входів і множину виходів) з двома або більше антенами на станцію. 5 UA 98476 C2 5 10 15 20 25 30 35 40 45 50 55 Як правило, OFDM-модуляція забезпечує множинний доступ шляхом призначення піднаборів піднесучих окремим користувачам. Таким чином, кожному користувачеві може бути виділений конкретний набір тонів для передачі сигналу в базову станцію. Крім того, протягом висхідної лінії зв'язку (зворотної лінії зв'язку), звичайні системи використовують методи модуляції з однією несучою, яка не дозволяє користувачеві здійснювати передачу на різних несуміжних тонах. FDM (мультиплексування з частотним розділенням) може використовуватися звичайними системами для передачі логічних каналів. В одному аспекті логічні канали можуть бути класифіковані на канали керування і канали трафіку. Як правило, логічні канали керування можуть містити широкомовний канал керування (ВССН), який є DL-каналом (низхідна лінія зв'язку) для широкомовної передачі системної керуючої інформації, канал керування пошуковими викликами (РССН), який є DL-каналом, який передає інформацію про пошуковий виклик, і/або канал керування багатоадресною передачею (МССН), який є DL-каналом "точка-множина точок", що використовується для передачі інформації диспетчеризації і керуючої інформації з послуги широкомовної і багатоадресної передачі мультимедіа (MBMS) для одного або декількох МТСН. Після встановлення підключення згідно з RRC (керуванням радіоресурсами), цей канал, загалом, може використовуватися тільки UE (користувацьким обладнанням), яке приймає MBMS. (Примітка: старий MCCH+MSCH). Крім того, виділений канал керування (DCCH) є двонаправленим каналом "точка-точка", який передає виділену керуючу інформацію і використовується UE, що мають RRC-підключення. В одному аспекті логічні канали трафіку містять виділений канал трафіку (DTCH), який є двонаправленим каналом "точка-точка", виділеним одному UE для передачі користувацької інформації, і канал трафіку для багатоадресної передачі (МТСН), який є DL-каналом "точка-множина точок" для передачі даних трафіку. В одному аспекті транспортні канали можуть бути типово класифіковані на канали DL (низхідна лінія зв'язку) і UL (висхідна лінія зв'язку). Транспортні DL-канали містять широкомовний канал (ВСН), канал даних низхідної лінії зв'язку (DL-SDCH), що спільно використовується, і канал пошукового виклику (РСН), РСН може підтримувати режим енергозбереження UE (DRX-цикл вказується мережею для UE), передається в широкомовному режимі по всьому стільнику і перетворюється в PHY-ресурси, які можуть використовуватися для інших каналів керування/трафіку. Транспортні UL-канали можуть містити канал з довільним доступом (RACH), запитальний канал (REQCH), канал даних висхідної лінії зв'язку (UL-SDCH), що спільно використовується, і один або більше PHY-каналів. PHY-канали можуть містити набір DL-каналів і UL-каналів, таких як, але не тільки, загальний пілотний канал (СРІСН), канал синхронізації (SCH), загальний канал керування (СССН), канал керування DL (SDCCH), що спільно використовується, канал керування багатоадресною передачею (МССН), канал призначення UL (SUACH), що спільно використовується, канал підтвердження прийому (АСKСН), фізичний канал даних DL (DL-PSDCH), що спільно використовується, канал керування потужністю UL (UPCCH), канал індикатора пошукового виклику (РІСН), канал індикатора навантаження (LICH), фізичний канал з довільним доступом (PRACH), канал індикатора якості каналу (CQICH), канал підтвердження прийому (АСKСН), канал індикатора піднабору антен (ASICH), канал передачі запитів (SREQCH), що спільно використовується, фізичний канал даних UL (UL-PSDCH), що спільно використовується, широкосмуговий пілотний канал (ВРІСН) тощо. Як правило, передбачається структура каналу, яка підтримує властивості низького PAR (наприклад, в будь-який момент часу, канал є суміжним або рівномірно рознесеним за частотою) для сигналу з однією несучою. Проте, структура, що забезпечується звичайними системами, не дозволяє користувачеві здійснювати передачу по несуміжних каналах. Як показано на Фіг.3, система 300 може включати в себе гібридний FDM-CDM-компонент 302 формування, який може використовуватися для того, щоб домагатися максимального частотного рознесення для користувача по даній смузі пропускання, з тим, щоб користувач міг передавати сигнал по різних несуміжних тонах. Гібридний FDM-CDM-компонент 302 формування може включати в себе гібридний FDM-CDM-модулятор 304, який може приймати сигнал, який необхідно передати (наприклад, керуючий сигнал), і модулювати сигнал за допомогою гібридного метода FDM-CDM. Гібридний метод FDM-CDM може бути комбінацією FDM та FD-CDM (мультиплексування з кодовим розділенням каналів в частотній ділянці). Гібридний метод FDM-CDM може забезпечувати підвищений рівень частотного рознесення користувачам в даному стільнику, так що кожний користувач може виконувати передачу по всій доступній смузі пропускання. Гібридний FDM-CDM-модулятор 304 може використовувати циклічні зсуви практично будь-якої послідовності розширення, наприклад, послідовності ZadoffChu (ZC), щоб реалізувати зв'язок з множинним доступом. Крім того, методи стрибкоподібної 6 UA 98476 C2 5 10 15 20 25 30 35 40 45 50 55 60 зміни частоти можуть використовуватися для досягнення більшого частотного рознесення і використання доступної ширини смуги більш ефективно. Модульований сигнал потім може подаватися на мультиплексор 306 опорних сигналів (RS), який може використовуватися для того, щоб додатково мультиплексувати сигнал. RSмультиплексор 306 може використовувати CDM часової ділянки з тим, щоб користувачі в різних стільниках могли бути ідентифіковані в приймальному пристрої. Таким чином, користувачі в сусідніх стільниках можуть використовувати одну і ту саму смугу пропускання і одну і ту саму ZC-послідовність для FD-CDM. Операція розширення може бути виконана RS-мультиплексором 304 шляхом використання практично будь-якого коду розширення у часовій ділянці. Як приклад, послідовність може бути помножена на унікальний код Адамара у часовій ділянці. Можна брати до уваги, що RS-мультиплексор 306 може використовувати практично будь-який ортогональний код. Таким чином, користувачі в різних стільниках можуть займати однакову ширину смуги і можуть використовувати однаковий набір послідовностей для передачі сигналу, якщо різні ортогональні коди використовуються в різних стільниках. RS-мультиплексор 306 забезпечує те, що пілот-сигнали користувачів у різних стільниках, які використовують однакову послідовність для модуляції, не створюють перешкоди один для одного. Як правило, мультиплексований сигнал може бути переданий в приймальний пристрій або базову станцію (не показана) через антену. Мультиплексований сигнал може оброблятися в приймальному пристрої для визначення вихідного сигналу. На Фіг.4 проілюстрована система 400, яка може використовуватися для витягання сигналу, що приймається, згідно з одним аспектом винаходу. Система 400, загалом, включає в себе гібридний FDM-CDM-приймальний компонент 402, який може приймати сигнал, що надходить, через одну або більше антен (не показані). Гібридний FDM-CDM-приймальний компонент 402 може бути частиною практично будь-якої системи зв'язку (наприклад, МІМО-системи) на стороні приймального пристрою, такої як базова станція або мобільний пристрій. Сигнал, що приймається, демодулюється демодулятором 404 для виділення групи користувачів з кожного стільника. Можна брати до уваги, що практично будь-який метод демодуляції може використовуватися для того, щоб ідентифікувати різні групи. Як приклад, FFT (швидке перетворення Фур'є) може використовуватися для частотної демодуляції демодулятором 404. Крім того, якщо схема стрибкоподібної зміни частоти використана в передавальному пристрої, демодулятор 404 може використовувати інверсну послідовність стрибкоподібної зміни частоти для детектування сигналу на стороні прийому. Таким чином, демодулятор 404 може виділяти сигнали від набору користувачів в різних стільниках. Демодульований сигнал далі може використовуватися для того, щоб виділяти сигнали від кожного користувача в кожному стільнику шляхом виконання операції оберненого розширення для кожного набору користувачів, ідентифікованого демодулятором 404, яка може бути виконана модулем 406 оберненого розширення. Модуль 406 оберненого розширення може виконувати операцію оберненого розширення для демодульованого сигналу у часовій і частотній ділянці, щоб відновлювати сигнал, що передається конкретним користувачем в конкретному стільнику. Модуль 406 оберненого розширення може використовувати один або більше фільтрів оберненого розширення, щоб ідентифікувати сигнал від конкретного користувача з групи користувачів в стільнику. Як правило, фільтри оберненого розширення можуть використовувати код оберненого розширення, який є інверсією коду розширення, що використовується користувачем при передачі. Фіг.5 ілюструє спосіб 500 передачі сигналу за допомогою гібридної структури FDM-CDM відповідно до одного аспекту опису. Хоча з метою спрощення пояснення один або більше методів, проілюстровані в цьому документі, наприклад, в формі блок-схеми способу, показані та описані в формі послідовності дій, необхідно розуміти і брати до уваги, що даний опис не обмежений цим порядком дій, оскільки деякі дії можуть, відповідно до опису, здійснюватися в іншому порядку і/або паралельно з іншими діями, на відміну від того, що показано та описано в цьому документі. Наприклад, фахівці в даній галузі техніки повинні розуміти і брати до уваги, що спосіб може бути представлений, як альтернатива, як послідовність взаємопов'язаних станів або подій, наприклад, на діаграмі станів. Більше того, не всі проілюстровані дії можуть потребуватися для того, щоб реалізувати спосіб відповідно до опису. Як показано на Фіг. 5, сигнал, що передається, може бути прийнятий на етапі 502. Сигнал, що приймається, потім може модулюватися за допомогою гібридної структури FDM-CDM на етапі 504. Модуляція може забезпечувати можливість кожному користувачеві займати всю доступну ширину смуги. Як приклад, мультиплексування Chu може використовуватися для того, щоб модулювати сигнал, що приймається, так, що кожний користувач в даному стільнику може займати несуміжний набір тонів. Однак зрозуміло, що практично будь-яка послідовність може 7 UA 98476 C2 5 10 15 20 25 30 35 40 45 50 55 використовуватися для мультиплексування в частотній ділянці. Крім того, сигнал може зазнавати стрибкоподібної зміни частоти для досягнення підвищеного частотного рознесення. FDM-CDM-сигнал додатково мультиплексується у часовій ділянці на етапі 506. Код розширення використовується для виконання мультиплексування з кодовим розділенням у часовій ділянці. Як приклад, послідовність Адамара довжини 4 може бути помножена на FDMCDM-сигнал. Проте, практично будь-яка ортогональна послідовність будь-якої довжини може використовуватися для мультиплексування. CDM у часовій ділянці зберігає ортогональність пілот-сигналу користувачів у різних (сусідніх) стільників і може використовуватися для створення множини опорних сигналів у стільниках. Фіг.6 ілюструє спосіб 600, який відновлює сигнал, що передається користувачем за допомогою гібридної структури FDM-CDM. Сигнал, що надходить, приймається на етапі 602. Сигнал може бути прийнятий однією або більше антенами і потім демодульований на етапі 604, щоб виділити сигнали, що передаються групами користувачів їх різних стільників, які використовують однакову ширину смуги. Демодуляція може бути виконана за допомогою практично будь-якого методу частотної демодуляції, такої як, але не тільки, FFT. Таким чином, частотна демодуляція може використовуватися для того, щоб ідентифікувати сигнали від набору користувачів з даного стільника. Сигнал від кожного користувача в даному стільнику може бути виділений шляхом виконання оберненого розширення сигналів у часовій і частотній ділянці. Операція оберненого розширення у часовій ділянці може бути виконана над демодульованим сигналом на етапі 606. Крім того, операція оберненого розширення в частотній ділянці може бути виконана над демодульованим сигналом на етапі 608. Практично будь-який метод фільтрації оберненого розширення може використовуватися для того, щоб відфільтровувати сигнал від конкретного користувача в даному стільнику. Метод фільтрації може використовувати код оберненого розширення, який є інверсією коду розширення, що використовується конкретним користувачем при передачі. Таким чином, сигнал від конкретного користувача в конкретному стільнику може бути ідентифікований, і кожний сигнал додатково може бути оброблений на етапі 610. Фіг.7А-7В ілюструють зразкові графіки, які показують частоту, на якій користувач може передавати канали керування з однією несучою при використанні звичайних систем. Фіг.7А ілюструє структуру SU-MIMO (однокористувацький зв'язок з множиною входів і множиною виходів) або SDMA (множинний доступ з просторовим розділенням), в якій два користувачі можуть передавати сигнали по суміжних тонах. Структура 702 FDM RS (опорний сигнал) може використовуватися для внутрішньостільникової передачі. Як правило, системи зв'язку передають опорні сигнали, щоб обслуговувати декілька приймальних пристроїв, а також для системних цілей, включаючи, але не тільки, оцінку передавального середовища каналу для когерентної демодуляції сигналу даних в приймальному пристрої та оцінки якості каналу для цілей передачі і диспетчеризації. Як видно з Фіг.7А, два потоки (0 та 1) можуть займати одну ширину смуги. Ці потоки можуть бути від одного UE (SU-MIMO) або різних UE (SDMA). RS для обох потоків може бути ортогонально переданий за допомогою FDM. Крім того, можна зазначити, що всі 0 та 1 передаються разом в суміжних тонах. Спочатку, потік 0 займає нижню половину ширину смуги, тоді як потік 1 займає верхню половину. Під час наступної передачі потік 1 займає нижню половину ширини смуги, тоді як потік 0 займає верхню половину. Проте, можна зазначити, що ці два потоки не можуть переміжуватися один з одним в спектрі. Таким чином, звичайні системи не дозволяють передавати потоки по несуміжних тонах. На Фіг.7В проілюстрована звичайна структура 704 мультиплексування FDM з шістьма потоками (0, 1, 2, 3, 4 та 5), які займають дану ширину смуги (наприклад, 180 кГц). Кожний потік представляє сигнал від користувача в даному стільнику. Користувачі з даного стільника загалом можуть використовувати структуру 704 для того, щоб передавати керуючий сигнал (наприклад, АСK, CQI тощо). Користувачі можуть займати різні частини спектра, які виділені їм, як показано. Таким чином, інший користувач не може займати спектр, що використовується конкретним користувачем. Як приклад, користувач 3 не може займати частину спектра, що займається користувачем 0. Крім того, схема стрибкоподібної зміни частоти може бути використана для підвищення частотного рознесення для даного користувача. Наприклад, користувач 0 займає найбільш низьку частоту в перших двох символах, але перескакує на більш високу частоту в третьому символі. Проте, незалежно від схеми стрибкоподібної зміни частоти, звичайні системи не допускають, щоб один набір тонів був зайнятий більш ніж одним користувачем, тим самим обмежуючи частотну рознесення. Як доповнення, як видно в звичайній структурі 704, користувач може займати тільки два тони у всій ширині смуги, яка доступна. Наприклад, 8 UA 98476 C2 5 10 15 20 25 30 35 40 45 50 55 60 користувач 0 може займати тільки 60 кГц з повної доступної ширини смуги в 180 кГц, навіть після реалізації схеми стрибкоподібної зміни частоти. Фіг.8 ілюструє зразкову гібридну FDM-CDM-структуру 800, щоб додатково підвищувати частотну рознесення з точки зору даного користувача, згідно з одним аспектом опису. Як видно, кожний користувач може займати всю доступну ширину смуги, і таким чином може бути забезпечене максимальне частотне рознесення. Як приклад, кожний користувач 0-5 може виконувати передачу у всій ширині смуги в 180 кГц. Таким чином, користувачі можуть виконувати передачу по несуміжних тонах і забезпечувати максимальну частотну рознесення. Гібридна структура FDM-CDM може бути сформована шляхом мультиплексування, як описано вище. Наприклад, послідовність Chu може використовуватися як код розширення частотної ділянки під час мультиплексування. Ця гібридна FDM-CDM-структура 800 може використовуватися для виконання передач від множини користувачів в даному стільнику. На Фіг.9 проілюстрована зразкова CDM-структура 900 часової ділянки, яка може зберігати ортогональність між пілот-сигналами під час міжстільникових передач. Як приклад, послідовність Адамара з довжиною 4 використовується в структурі 900. Однак зрозуміло, що практично будь-яка ортогональна послідовність практично будь-якої довжини може використовуватися. Проілюстровані символи [+] та [-] представляють ортогональні покриття. Послідовності [+] [+] [+] [+], [+] [+] [-] [-], [+] [-] [+] [-], і, [+] [-] [-] [+] є ортогональними одна одній у часі. Користувач з даного стільника може використовувати цей ортогональний код розширення у часовій ділянці, як видно з креслення, для того щоб не допускати перешкод з пілот-сигналом іншого користувача із сусіднього стільника, нарівні з послідовністю в частотній ділянці (як видно із структури 800 на Фіг.8). Даному стільнику може бути виділена одна з чотирьох послідовностей Адамара, проілюстрованих на Фіг.9. Користувачі в даному стільнику можуть використовувати конкретну послідовність Адамара, з тим, щоб користувачі в сусідніх стільниках могли використовувати різні ортогональні послідовності. Таким чином, на стороні приймального пристрою, сигнали, що передаються користувачами з різних стільників, можуть бути легко ідентифіковані, навіть якщо користувачі використовують однаковий код розширення в частотній ділянці. Операція розширення може бути виконана в приймальному пристрої у часовій ділянці, щоб виділяти користувачів із сусідніх стільників, які використовують той самий код розширення в частотній ділянці. Як ще один приклад, послідовність Адамара з довжиною 2 може використовуватися для часової ділянки CDM. Ця послідовність може забезпечувати симетричну структуру в низхідній лінії зв'язку і спрощувати реалізацію з багаторазовим використанням блоків у висхідній лінії зв'язку і низхідній лінії зв'язку. Крім того, велика кількість послідовностей Chu може бути доступним в якості RS, зокрема, для меншого виділення ширини смуги. Структури 800 (Фіг.8) та 900 (Фіг.9) реалізовують максимальне частотне рознесення по всій ширині смуги при збереженні ортогональності між користувачами в даному стільнику. Крім того, вони зберігають ортогональність пілот-сигналу на основі операції оберненого розширення між стільниками. Фіг. 10 є ілюстрацією зразкового мобільного пристрою 1000, який використовує гібридну структуру FDM-CDM для того, щоб передавати сигнал, відповідно до одного аспекту системи. Мобільний пристрій 1000 містить приймальний пристрій 1002, який приймає сигнал, наприклад, від приймальної антени (не показана) і виконує типові дії (наприклад, фільтрує, посилює, перетворює з пониженням частоти тощо) з сигналом, що приймається, і відцифровує приведений до необхідних параметрів сигнал, щоб одержати вибірки. У типовому варіанті, OFDMA-сигнал приймається по низхідній лінії зв'язку. Приймальний пристрій 1002 може бути, наприклад, приймальним пристроєм MMSE і може містити демодулятор 1004, який може демодулювати символи, що приймаються, і передавати їх процесору 1006 для оцінки каналу. Процесор 1006 може бути процесором, призначеним для аналізу інформації, прийнятої приймачем 1002, і/або формування інформації для передачі передавачем 1016, процесором, який керує одним або більше компонентами користувацького пристрою 1000, і/або процесором, який як аналізує інформацію, прийняту приймачем 1002, формує інформацію для передачі передавачем 1016, так і керує одним або більше компонентами користувацького пристрою 1000. Мобільний пристрій 1000 може додатково містити запам'ятовуючий пристрій 1008, який функціонально з'єднаний з процесором 1006, і який може зберігати дані, які повинні бути передані, дані, що приймаються, інформацію, зв'язану з доступними каналами, дані, зв'язані з проаналізованою інтенсивністю сигналу і/або перешкод, інформацію, зв'язану з призначеним каналом, потужністю, швидкістю тощо, і будь-яку іншу підходящу інформацію для оцінки каналу 9 UA 98476 C2 5 10 15 20 25 30 35 40 45 50 55 60 та обміну даними через канал. Запам'ятовуючий пристрій 1008 може додатково зберігати протоколи і/або алгоритми, зв'язані з оцінкою і/або використанням каналу (наприклад, основані на продуктивності, основані на пропускній здатності тощо). Зрозуміло, що сховище даних (наприклад, запам'ятовуючий пристрій 1008), описане в цьому документі, може бути енергозалежним запам'ятовуючим пристроєм або енергонезалежним запам'ятовуючим пристроєм або може включати в себе і енергозалежний, і енергонезалежний запам'ятовуючий пристрій. Як ілюстрація, але не обмеження, енергонезалежний запам'ятовуючий пристрій може включати в себе постійний запам'ятовуючий пристрій (ROM), програмований ROM (PROM), електрично програмований ROM (EPROM), електрично стираний PROM (EEPROM) або флеш-пам'ять. Енергозалежний запам'ятовуючий пристрій може включати в себе оперативний запам'ятовуючий пристрій (RAM), який виступає як зовнішній кеш. Як ілюстрація, але не обмеження, RAM доступний в багатьох формах, наприклад синхронному RAM (SRAM), динамічному RAM (DRAM), синхронному DRAM (SDRAM), SDRAM з подвійною швидкістю передачі даних (DDR SDRAM), поліпшеному SDRAM (ESDRAM), Synchlink DRAM (SLDRAM) і direct Rambus RAM (DRRAM). Запам'ятовуючий пристрій 1008 даних систем і способів може містити (але не тільки) ці і будь-які інші підходящі типи запам'ятовуючих пристроїв. Мобільний пристрій 1000 додатково містить гібридний FDM-CDM-компонент 1014 формування сигналів і передавальний пристрій 1016, який передає сигнал (наприклад, базовому CQI і диференціальному CQI), наприклад, в базову станцію, інший мобільний пристрій тощо. Хоча показано окремо від процесора 1006, потрібно мати на увазі, що частково підключений контролер 1010 і/або гібридний FDM-CDM-компонент 1014 формування сигналів може бути частиною процесора 1006 або ряду процесорів (не показані). Гібридний FDM-CDMкомпонент 1014 формування сигналів може використовуватися для того, щоб мультиплексувати сигнал, який необхідно передати в частотній і часовій ділянці. Гібридний FDM-CDM-компонент 1014 формування сигналів мультиплексують сигнал таким чином, щоб забезпечити максимальну частотну рознесення, щоб множина користувачів могли виконувати передачу по несуміжних тонах. Фіг.11 є ілюстрацією зразкової системи 1100, яка спрощує відновлення сигналу, який використовує гібридну структуру FDM-CDM, згідно з одним аспектом системи. Система 1100 містить базову станцію 1102 (наприклад, точку доступу тощо) з приймальним пристроєм 1110, який приймає сигнал(и) від одного або більше мобільних пристроїв 1104 через множину приймальних антен 1106, і передавальним пристроєм 1124, який передає в один або більше мобільних пристроїв 1104 через множину передавальних антен 1108. Приймальний пристрій 1110 може приймати інформацію від приймальних антен 1106 і функціонально зв'язаний з FDMCDM-приймальним компонентом 1112, який демодулює і виконує обернене розширення прийнятої інформації. Гібридний FDM-CDM-приймальний компонент 1112 може відділяти сигнали від групи користувачів з різних стільників і потім може виділяти окремих користувачів у межах кожної групи шляхом використання фільтрів оберненого розширення у часовій ділянці, а також в частотній ділянці. Фільтри оберненого розширення використовують код, який є інверсією коду розширення, що використовується в мобільному пристрої(ях) 1104. Демодульовані символи аналізуються процесором 1114, який може бути аналогічним процесору, описаному вище відносно Фіг.10, і який з'єднаний із запам'ятовуючим пристроєм 1116, який зберігає інформацію, зв'язану з оцінкою інтенсивності сигналу (наприклад, пілотсигналу) і/або інтенсивності перешкод, дані, які повинні бути передані або прийняті від мобільного пристрою(їв) 1104 (або іншої базової станції (не показана)), і/або будь-яку іншу підходящу інформацію, зв'язану з виконанням різних дій і функцій, викладених в цьому документі. Інформація, яка повинна бути передана, може бути передана в модулятор 1122. Модулятор 1122 може мультиплексувати інформацію для передачі передавальним пристроєм 1126 через антену 1108 в мобільний пристрій(ої) 1104. Як правило, OFDMA може використовуватися для передачі по низхідній лінії зв'язку. Хоча показано окремо від процесора 1114, потрібно мати на увазі, що частково підключений контролер 1118 і/або модулятор 1122 можуть бути частиною процесора 1114 або ряду процесорів (не показані). Фіг. 12 ілюструє зразкову систему 1200 безпровідного зв'язку. У системі 1200 безпровідного зв'язку для розуміння показана одна базова станція 1210 і один мобільний пристрій 1250. Однак зрозуміло, що система 1200 може включати в себе більше однієї базової станції і/або більше одного мобільного пристрою, при цьому додаткові базові станції і/або мобільні пристрої можуть бути багато в чому схожими або відмінними від зразкової базової станції 1210 і мобільного пристрою 1250, описані нижче. Крім того, зрозуміло, що базова станція 1210 і/або мобільний 10 UA 98476 C2 5 10 15 20 25 30 35 40 45 50 55 пристрій 1250 можуть використовувати системи (Фіг.3-4 та 10-11) і/або способи (Фіг.5-6), описані в цьому документі, щоб спрощувати безпровідний зв'язок між собою. У базовій станції 1210 дані трафіку для ряду потоків даних передаються з джерела 1212 даних в процесор 1214 даних передачі (ТХ). Згідно з прикладом, кожний потік даних може передаватися по відповідній антені. Процесор 1214 ТХ-даних форматує, кодує і переміжує потік даних трафіку на основі конкретної схеми кодування, вибраної для цього потоку даних, щоб забезпечити кодовані дані. Кодовані дані для кожного потоку даних можуть бути мультиплексовані з пілотними даними з використанням методів мультиплексування з ортогональним частотним розділенням (OFDM). Як доповнення або альтернатива, пілотні символи можуть бути мультиплексовані з частотним розділенням (FDM), мультиплексовані з часовим розділенням (TDM) або мультиплексовані з кодовим розділенням (CDM). Пілотні дані типово є відомим шаблоном даних, який обробляється відомим способом і може бути використаний в мобільному пристрої 1250 для оцінки відгуку каналу. Мультиплексовані пілот-сигнали і кодовані дані для кожного потоку даних можуть модулюватися (наприклад, відображатися на символи) на основі конкретної схеми модуляції (наприклад, двійкової фазової модуляції (BPSK), квадратурної фазової модуляції (QPSK), М-рівневої фазової модуляції (M-PSK), М-квадратурної амплітудної маніпуляції (MQAM) тощо), вибраної для цього потоку даних, щоб забезпечити символи модуляції. Швидкість передачі даних, кодування і модуляція для кожного потоку даних можуть бути визначені за допомогою інструкцій, що виконуються або забезпечуються процесором 1230. Символи модуляції для всіх потоків даних можуть бути передані в ТХ МІМО-процесор 1220, який може додатково обробляти символи модуляції (наприклад, для OFDM). TX МІМО-процесор 1220 далі передає NT потоків символів модуляції в NT передавальних пристроїв (TMTR) 1222a1122t. У різних варіантах здійснення ТХ МІМО-процесор 1220 застосовує вагові коефіцієнти формування діаграми спрямованості до символів потоків даних і до антени, з якої необхідно передати символ. Кожний передавальний пристрій 1222 приймає та обробляє відповідний потік символів, щоб забезпечити один або більше аналогових сигналів, і додатково приводить до необхідних параметрів (наприклад, посилює, фільтрує і перетворює з підвищенням частоти) аналогові сигнали, щоб забезпечити модульований сигнал, підходящий для передачі по МІМО-каналу. Як доповнення, NT модульованих сигналів з передавальних пристроїв 1222a-1222t потім передаються з NT антен 1224a-1224t, відповідно. У мобільному пристрої 1250 модульовані сигнали, що передаються, приймаються N R антенами 1252а-1252r, і сигнал, що приймається, з кожної антени 1252 передається у відповідний приймальний пристрій (RCVR) 1254а-1254r. Кожний приймальний пристрій 1254 перетворює (наприклад, фільтрує, посилює і перетворює з пониженням частоти) відповідний прийнятий сигнал, відцифровує перетворений сигнал, щоб забезпечити вибірки, і додатково обробляє вибірки, щоб забезпечити відповідний "прийнятий" потік символів. Процесор 1260 RX-даних може приймати та обробляти NR потоків символів, що приймаються, від NR приймальних пристроїв 1254 на основі конкретного методу обробки приймального пристрою, щоб забезпечити NT "детектованих" потоків символів. Процесор 1260 RX-даних може демодулювати, зворотно переміжувати і декодувати кожний детектований потік символів, щоб відновити дані трафіку для потоку даних. Обробка процесором 1260 RX-даних комплементарна обробці, що виконується ТХ МІМО-процесором 1220 і процесором 1214 ТХданих в базовій станції 1210. Процесор 1270 може періодично визначати те, яку матрицю попереднього кодування використовувати, як пояснено вище. Як доповнення, процесор 1270 може формулювати повідомлення зворотної лінії зв'язку, яке містить частину індексу матриці і частину значення рангу. Повідомлення зворотної лінії зв'язку може містити різні типи інформації, що стосується лінії зв'язку і/або потоку даних, що приймається. Повідомлення зворотної лінії зв'язку може бути оброблене процесором 1238 ТХ-даних, який також приймає дані трафіку для ряду потоків даних з джерела 1236 даних, модульованих модулятором 1280, перетворених передавальними пристроями 1254а-1254r і переданих зворотно в базову станцію 1210. У базовій станції 1210, модульовані сигнали з мобільного пристрою 1250 приймаються антенами 1224, перетворюються приймальними пристроями 1222, демодулюються демодулятором 1240 та обробляються процесором 1242 RX-даних з метою витягання повідомлення зворотної лінії зв'язку, переданого мобільним пристроєм 1250. Як доповнення, процесор 1230 може обробити витягнуте повідомлення, щоб визначити те, яку матрицю 11 UA 98476 C2 5 10 15 20 25 30 35 40 45 50 55 60 попереднього кодування використовувати для визначення вагових коефіцієнтів формування променів. Процесори 1230 та 1270 можуть керувати (наприклад, контролювати, координувати, керувати тощо) роботою в базовій станції 1210 і мобільному пристрої 1250, відповідно. Відповідні процесори 1230 та 1270 можуть бути зв'язані із запам'ятовуючим пристроєм 1232 та 1272, який зберігає програмні коди і дані. Процесори 1230 та 1270 також можуть виконувати обчислення, щоб одержувати оцінки частотної та імпульсної характеристики для висхідної і низхідної ліній зв'язку, відповідно. Потрібно розуміти, що варіанти здійснення, описані в цьому документі, можуть бути реалізовані апаратними засобами, програмним забезпеченням, мікропрограмним забезпеченням, проміжним програмним забезпеченням, мікрокодом або будь-якою комбінацією вищезазначеного. При реалізації в апаратних засобах блоки обробки можуть бути реалізовані в одній або декількох спеціалізованих інтегральних схемах (ASIC), процесорах цифрових сигналів (DSP), пристроях цифрової обробки сигналів (DSPD), програмованих логічних пристроях (PLD), програмованих користувачем матричних БІС (FPGA), процесорах, контролерах, мікроконтролерах, мікропроцесорах, інших електронних пристроях, призначених для того, щоб виконувати описані в цьому документі функції, або в їх комбінаціях. Коли варіанти здійснення реалізовані в програмному забезпеченні, мікропрограмному забезпеченні, проміжному програмному забезпеченні або мікрокоді, програмний код або сегменти коду можуть бути збережені на машинозчитуваному носії, такому як компонент зберігання. Сегмент коду може представляти процедуру, функцію, підпрограму, програму, стандартну процедуру, вкладену процедуру, модуль, комплект програмного забезпечення, клас або будь-яке поєднання інструкцій, структур даних або операторів програми. Сегмент коду може бути зв'язаний з іншим сегментом коду або апаратною схемою шляхом передачі і/або прийому інформації, даних, аргументів, параметрів або вмісту пам'яті. Інформація, аргументи, параметри, дані тощо можуть бути передані, переадресовані або переслані за допомогою будьякого належного засобу, в тому числі спільного використання пам'яті, передачі повідомлень, естафетної передачі даних, передачі по мережі тощо. При реалізації в програмному забезпеченні описані в цьому документі методи можуть бути реалізовані за допомогою модулів (наприклад, процедур, функцій тощо), які виконують описані в цьому документі функції. Програмні коди можуть бути збережені в запам'ятовуючому пристрої і приведені у виконання процесорами. Запам'ятовуючий пристрій може бути реалізований в процесорі або зовні по відношенню до процесора, причому у другому випадку він може бути функціонально приєднаний до процесора за допомогою різних засобів, відомих в даній галузі техніки. На Фіг.13 проілюстрована система 1300, яка використовує гібридну структуру FDM-CDM для того, щоб спрощувати передачу каналу керування з однією несучою. Наприклад, система 1300 може постійно розміщуватися щонайменше частково в рамках мобільного пристрою. Потрібно брати до уваги, що система 1300 представлена як така, що включає в себе функціональні блоки, які можуть бути функціональними блоками, які представляють функції, реалізовані процесором, програмним забезпеченням або комбінацією вищезазначеного (наприклад, мікропрограмним забезпеченням). Система 1300 включає в себе логічне групування 1302 електричних компонентів, які спрощують передачу по зворотній лінії зв'язку. Наприклад, логічне групування 1302 може включати в себе електричний компонент для модуляції сигналу шляхом використання гібридної структури FDM-CDM. Гібридна структура FDM-CDM забезпечує максимальну частотну рознесення для даного користувача, дозволяючи користувачеві виконувати передачу по несуміжних тонах. Як доповнення, логічне групування 1302 може містити електричний компонент для виконання CDM у часовій ділянці. CDM у часовій ділянці може забезпечувати можливість користувачам в сусідніх стільниках використовувати однакову послідовність для CDM в частотній ділянці. Таким чином, контрольні сигнали користувачів в сусідніх стільниках, що використовують однакову послідовність для CDM в частотній ділянці, не повинні створювати перешкоди завдяки CDM, що виконується у часовій ділянці. Крім того, система 1300 може включати в себе запам'ятовуючий пристрій 1308, який зберігає інструкції для виконання функцій, зв'язаних з електричними компонентами 1304 та 1306. Хоча показані як такі, що є зовнішніми до запам'ятовуючого пристрою 1308, зрозуміло, що один або більше електричних компонентів 1304 та 1306 можуть існувати в рамках запам'ятовуючого пристрою 1308. На Фіг.14 проілюстрована система 1400, яка ідентифікує сигнали від конкретного користувача в конкретному стільнику, відповідно до одного аспекту опису. Система 1400 може постійно розміщуватися, наприклад, в рамках базової станції. Як проілюстровано, система 1400 12 UA 98476 C2 5 10 15 20 25 30 35 40 45 50 55 60 включає в себе функціональні блоки, які можуть представляти функції, що реалізовуються процесором, програмним забезпеченням або їх комбінацією (наприклад, мікропрограмним забезпеченням). Система 1400 включає в себе логічне групування 1402 електричних компонентів, які можуть діяти спільно. Логічне групування 1402 може включати в себе електричний компонент для демодуляції сигналу 1404, що приймається. Наприклад, приймальний пристрій може бути включений в базову станцію, щоб приймати повідомлення від мобільного пристрою, який передає сигнали за допомогою гібридної структури FDM-CDM. Компонент 1404 може демодулювати сигнал, щоб ідентифікувати сигнали від користувачів в конкретній групі. Крім того, логічне групування 1402 може включати в себе електричний компонент для виконання оберненого розширення сигналу у часовій ділянці 1406. Крім того, логічне групування 1402 може містити електричний компонент для виконання оберненого розширення сигналу в частотній ділянці 1408. Операція оберненого розширення у часовій і частотній ділянці може ідентифікувати сигнал від конкретного користувача в ідентифікованій групі. Як доповнення, система 1400 може включати в себе запам'ятовуючий пристрій 1410, який зберігає інструкції для виконання функцій, зв'язаних з електричними компонентами 1404, 1406 та 1408. Хоча показані як такі, що є зовнішніми до запам'ятовуючого пристрою 1410, потрібно розуміти, що електричні компоненти 1404, 1406 та 1408 можуть існувати в межах запам'ятовуючого пристрою 1410. Те, що описано вище, включає в себе приклади одного або більше аспектів. Звичайно, неможливо описати кожне вірогідне поєднання компонентів або способів з метою опису вищезазначених аспектів, але фахівцям в даній галузі техніки може бути зрозуміло, що можливі багато додаткових поєднань і перестановок різних аспектів. Отже, мається на увазі, що описані аспекти охоплюють всі подібні змінені варіанти, модифікації і різновиди, які знаходяться в рамках суті та обсягу прикладеної формули винаходу. Більше того, термін "включає в себе" в контексті даного опису або формули винаходу вказує на не вичерпний перелік, аналогічно терміну "містить" в тому значенні, в якому "містить" інтерпретується як перехідне слово в формулі винаходу. Посилальні позиції 100, 200, 300, 400 система безпровідного зв'язку 102 базова станція 104, 106, 108, 110, 112, 114 антени 116, 122 мобільний пристрій 118, 124 пряма лінія зв'язку 120, 126 зворотна лінія зв'язку 202 точки доступу 204 термінали 206 географічна зона 208А, 208В, 208С зони покриття точки доступу 210 контролер 302 гібридний FDM-CDM-компонент формування 304 гібридний FDM-CDM-модулятор 306 RS-мультиплексор 402 гібридний FDM-CDM-приймальний компонент 404 демодулятор 406 модуль оберненого розширення 500 спосіб передачі сигналу за допомогою гібридної структури FDM-CDM 600 спосіб, який відновлює сигнал, що передається користувачем за допомогою гібридної структури FDM-CDM 702 структура FDM RS 704 структура мультиплексування FDM 800 зразкова гібридна FDM-CDM-структура 900 зразкова CDM-структура часової ділянки 1000 зразковий мобільний пристрій 1002 приймальний пристрій 1004 демодулятор 1006 процесор для оцінки каналу 1008 запам'ятовуючий пристрій 1010 контролер 1014 гібридний FDM-CDM-компонент формування сигналів 1016 передавач 13 UA 98476 C2 5 10 15 20 25 30 35 40 45 50 55 60 1100 система 1102 базова станція 1104 мобільні пристрої 1106 приймальні антени 1108 передавальні антени 1110 приймальний пристрій 1112 FDM-CDM-приймальний компонент 1114 процесор 1116 запам'ятовуючий пристрій 1118 контролер 1122 1280 модулятор 1124, 1126 передавальний пристрій 1200 зразкову систему безпровідного зв'язку 1210 базова станція 1212, 1236 джерело даних 1214, 1238 процесор ТХ-даних 1220 ТХ МІМО-процесор 1222а-1122t передавальні пристрої 1224а-1224t антени 1230, 1270 процесор 1232, 1272, 1308, 1410 запам'ятовуючий пристрій 1240 демодулятор 1250 мобільний пристрій 1252а-1252r антени 1254а-1254r приймальний пристрій 1260, 1242 процесор RX-даних 1300 система, яка використовує гібридну структуру FDM-CDM 1302, 1402 логічне групування електричних компонентів 1304, 1306 електричні компоненти 1400 система, яка ідентифікує сигнали від конкретного користувача в конкретному стільнику 1404 електричний компонент для демодуляції сигналу 1406 часова ділянка 1408 частотна ділянка ФОРМУЛА ВИНАХОДУ 1. Пристрій бездротового зв'язку, який містить: - засіб для розширення сигналу від першого користувача в першій групі користувачів по частоті, причому сигнали від різних користувачів в першій групі користувачів мультиплексовані з кодовим розділенням (CDM) в частотній області; - засіб для розширення сигналу від першого користувача по часу, причому сигнали від різних користувачів в першій групі користувачів мультиплексовані з кодовим розділенням (CDM) у часовій області; і - засіб для відображення сигналу від першого користувача на перший набір піднесучих, призначених першій групі користувачів, причому сигнали від різних груп користувачів мультиплексовані з частотним розділенням (FDM) в різних наборах піднесучих. 2. Пристрій за п. 1, який додатково містить засіб для відображення сигналу від першого користувача на набір суміжних піднесучих в даний інтервал часу і на різні набори суміжних піднесучих в різні інтервали часу. 3. Пристрій за п. 1, в якому засіб для розширення сигналу від першого користувача по частоті містить засіб для розширення сигналу від першого користувача на основі одного з множини циклічних зсувів послідовності розширення, щоб забезпечити CDM в частотній області. 4. Пристрій за п. 3, в якому послідовність розширення являє собою послідовність Задова-Чу. 5. Пристрій за п. 1, в якому засіб для розширення сигналу від першого користувача по часу містить засіб для розширення сигналу від першого користувача на основі ортогонального коду розширення, щоб забезпечити CDM у часовій області. 6. Пристрій за п. 5, в якому ортогональний код розширення являє собою код Адамара. 7. Пристрій бездротового зв'язку, який містить: - компонент формування, який розширює сигнал від першого користувача в першій групі користувачів по частоті, розширює сигнал від першого користувача по часу, і відображає сигнал 14 UA 98476 C2 5 10 15 20 25 30 35 40 45 50 55 від першого користувача на перший набір піднесучих, призначених першій групі користувачів, причому сигнали від різних користувачів в першій групі користувачів мультиплексовані з кодовим розділенням (CDM) в частотній області і часовій області, і причому сигнали від різних груп користувачів мультиплексовані з частотним розділенням (FDM) в різних наборах піднесучих. 8. Пристрій за п. 7, в якому сигнал від першого користувача містить контрольний сигнал. 9. Пристрій за п. 7, в якому компонент формування розширює сигнал від першого користувача на основі одного з множини циклічних зсувів послідовності розширення для забезпечення CDM в частотній області. 10. Пристрій за п. 9, в якому згадана послідовність розширення являє собою послідовність Задова-Чу. 11. Пристрій за п. 7, в якому сигнал від першого користувача містить опорний сигнал. 12. Пристрій за п. 7, в якому компонент формування розширює сигнал від першого користувача на основі ортогонального коду розширення у часовій області для забезпечення CDM у часовій області. 13. Пристрій за п. 12, в якому ортогональний код розширення являє собою код Адамара. 14. Пристрій за п. 7, який додатково містить передавальний пристрій для передачі сигналу від першого користувача. 15. Пристрій за п. 7, в якому компонент формування використовує схему стрибкоподібної зміни частоти для підвищення рівня частотного рознесення. 16. Пристрій за п. 7, в якому сигнал від першого користувача має форму сигналу з однією несучою. 17. Спосіб бездротового зв'язку, який включає етапи, на яких: - розширюють сигнал від першого користувача в першій групі користувачів по частоті, причому сигнали від різних користувачів в першій групі користувачів мультиплексовані з кодовим розділенням (CDM) в частотній області; - розширюють сигнал від першого користувача по часу, причому сигнали від різних користувачів в першій групі користувачів мультиплексовані з кодовим розділенням (CDM) у часовій області; і - відображають сигнал від першого користувача на перший набір піднесучих, призначених першій групі користувачів, причому сигнали від різних груп користувачів мультиплексовані з частотним розділенням (FDM) в різних наборах піднесучих. 18. Спосіб за п. 17, який додатково включає етап, на якому відображають сигнал від першого користувача на набір суміжних піднесучих в даний інтервал часу і різні набори суміжних піднесучих в різні інтервали часу. 19. Спосіб за п. 17, в якому розширення сигналу від першого користувача по частоті включає етап, на якому розширюють сигнал від першого користувача на основі одного з множини циклічних зсувів послідовності розширення для забезпечення CDM в частотній області. 20. Спосіб за п. 19, в якому послідовність розширення являє собою послідовність Задова-Чу. 21. Спосіб за п. 17, в якому розширення сигналу від першого користувача по часу включає етап, на якому розширюють сигнал від першого користувача на основі ортогонального коду розширення для забезпечення CDM у часовій області. 22. Спосіб за п. 21, в якому ортогональний код розширення являє собою код Адамара. 23. Спосіб за п. 17, який додатково включає етап, на якому використовують схему стрибкоподібної зміни частоти для підвищення рівня частотного рознесення. 24. Пристрій бездротового зв'язку, який містить: - приймальний компонент, який одержує сигнал, що приймається, який містить сигнал від першого користувача в першій групі користувачів, причому сигнал від першого користувача розширений по частоті і часу і додатково відображений на перший набір піднесучих, призначених першій групі користувачів, причому сигнали від різних користувачів в першій групі користувачів мультиплексовані з кодовим розділенням в частотній області і часовій області, і причому сигнали від різних груп користувачів мультиплексовані з частотним розділенням в різних наборах піднесучих. 25. Пристрій за п. 24, який додатково містить компонент, який демодулює сигнал, що приймається. 26. Пристрій за п. 24, який додатково містить компонент, який виділяє сигнали від першої групи користувачів шляхом використовування швидкого перетворення Фур'є (FFT). 27. Пристрій за п. 24, який додатково містить компонент, який використовує інверсну послідовність стрибкоподібної зміни частоти для відновлення сигналу від першого користувача. 15 UA 98476 C2 5 10 15 20 25 30 35 40 45 50 55 60 28. Пристрій за п. 24, який додатково містить компонент, який виконує операцію оберненого розширення у часовій області і частотній області для відновлення сигналу від першого користувача. 29. Пристрій за п. 24, який додатково містить фільтр оберненого розширення, який використовує код оберненого розширення, що є інверсією коду розширення, який використовується першим користувачем при передачі, для відновлення сигналу від першого користувача. 30. Пристрій за п. 24, який додатково містить одну або більше антен для прийому сигналу, що надходить, і забезпечення прийнятого сигналу. 31. Спосіб бездротового зв'язку, який включає етапи, на яких: - одержують прийнятий сигнал, який містить сигнал від першого користувача в першій групі користувачів, причому сигнал від першого користувача розширений по частоті і часу і додатково відображений на перший набір піднесучих, призначених першій групі користувачів, причому сигнали від різних користувачів в першій групі користувачів мультиплексовані з кодовим розділенням в частотній області і часовій області, і причому сигнали від різних груп користувачів мультиплексовані з частотним розділенням в різних наборах піднесучих; - демодулюють сигнал, який приймається, для одержання демодульованого сигналу; і - виконують обернене розширення демодульованого сигналу у часовій області і частотній області для відновлення сигналу від першого користувача. 32. Спосіб за п. 31, який додатково включає етап, на якому застосовують інверсну послідовність стрибкоподібної зміни частоти для відновлення сигналу від першого користувача. 33. Спосіб за п. 31, який додатково включає етап, на якому застосовують швидке перетворення Фур'є (FFT) для виділення сигналів від першої групи користувачів. 34. Пристрій бездротового зв'язку, який містить: - засіб для одержання прийнятого сигналу, який містить сигнал від першого користувача в першій групі користувачів, причому сигнал від першого користувача розширений по частоті і часу і додатково відображений на перший набір піднесучих, призначених першій групі користувачів, причому сигнали від різних користувачів в першій групі користувачів мультиплексовані з кодовим розділенням в частотній області і у часовій області, і причому сигнали від різних груп користувачів мультиплексовані з частотним розділенням в різних наборах піднесучих; - засіб для демодуляції сигналу, який приймається, для одержання демодульованого сигналу; і - засіб для оберненого розширення демодульованого сигналу у часовій області і в частотній області для відновлення сигналу від першого користувача. 35. Пристрій бездротового зв'язку за п. 34, в якому сигнал від першого користувача має форму сигналу з однією несучою. 36. Пристрій бездротового зв'язку за п. 34, який додатково містить засіб для застосування інверсної послідовності стрибкоподібної зміни частоти для відновлення сигналу від першого користувача. 37. Спосіб бездротового зв'язку, який включає етапи, на яких: - ідентифікують набір сигналів від користувачів щонайменше в одному стільнику частково на основі демодуляції сигналу, який приймається; і - ідентифікують щонайменше один сигнал, зв'язаний з конкретним користувачем щонайменше в одному стільнику частково на основі операції оберненого розширення, яке виконується для набору сигналів у часовій області і частотній області. 38. Спосіб за п. 37, який додатково включає етап, на якому застосовують швидке перетворення Фур'є (FFT) для виділення набору сигналів. 39. Спосіб за п. 37, який додатково включає етап, на якому використовують метод фільтрації для виконання операції оберненого розширення. 40. Машиночитаний носій, що містить інструкції, які при виконанні комп'ютером спонукають комп'ютер виконувати операції, що включають в себе: - розширення сигналу від першого користувача в першій групі користувачів по частоті; - розширення сигналу від першого користувача по часу; і - відображення сигналу від першого користувача на перший набір піднесучих, призначених першій групі користувачів, причому сигнали від різних користувачів в першій групі мультиплексовані з кодовим розділенням в частотній області і часовій області, і причому сигнали від різних груп користувачів мультиплексовані з частотним розділенням в різних наборах піднесучих. 41. Пристрій бездротового зв'язку, який містить: - процесор, виконаний з можливістю: 16 UA 98476 C2 5 10 15 20 25 - розширювати сигнал від першого користувача в першій групі користувачів по частоті, - розширювати сигнал від першого користувача по часу, і - відображати сигнал від першого користувача на перший набір піднесучих, призначених першій групі користувачів, причому сигнали від різних користувачів в першій групі користувачів мультиплексовані з кодовим розділенням в частотній області і часовій області, і причому сигнали від різних груп користувачів мультиплексовані з частотним розділенням в різних наборах піднесучих. 42. Пристрій за п. 41, в якому процесор виконаний з можливістю розширювати сигнал від першого користувача на основі одного з множини циклічних зсувів послідовності розширення для забезпечення мультиплексування з кодовим розділенням в частотній області. 43. Пристрій за п. 42, в якому послідовність розширення являє собою послідовність Задова-Чу. 44. Пристрій за п. 41, в якому процесор виконаний з можливістю розширення сигналу від першого користувача на основі ортогонального коду розширення для забезпечення мультиплексування з кодовим розділенням у часовій області. 45. Пристрій за п. 44, в якому ортогональний код розширення являє собою код Адамара. 46. Пристрій бездротового зв'язку, який містить: - запам'ятовуючий пристрій, який зберігає інструкції, зв'язані з одержанням прийнятого сигналу, який містить сигнал від першого користувача в першій групі користувачів, причому сигнал від першого користувача розширений по частоті і часу і додатково відображений на перший набір піднесучих, призначених першій групі користувачів, причому сигнали від різних користувачів в першій групі користувачів мультиплексовані з кодовим розділенням в частотній області і часовій області, і причому сигнали від різних груп користувачів мультиплексовані з частотним розділенням в різних наборах піднесучих; і - процесор, з'єднаний з запам'ятовуючим пристроєм, виконаний з можливістю виконувати інструкції, збережені в запам'ятовуючому пристрої. 17 UA 98476 C2 18 UA 98476 C2 19 UA 98476 C2 20 UA 98476 C2 21 UA 98476 C2 22 UA 98476 C2 23 UA 98476 C2 24 UA 98476 C2 25 UA 98476 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 26
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod and apparatus for hybrid fdm-cdm structure for single carrier control channels
Автори англійськоюMalladi, Durga Prasad
Назва патенту російськоюСпособ (варианты) и устройство (варианты) в гибридной структуре fdm-cdm для канала управления с одной несущей
Автори російськоюМаллади Дурга Прасад
МПК / Мітки
МПК: H04L 5/06, H04J 11/00, H04L 5/02
Мітки: спосіб, несучою, каналів, варіанти, fdm-cdm, керування, однією, пристрій, гібридний, структури
