Лічильник обліку води і газу

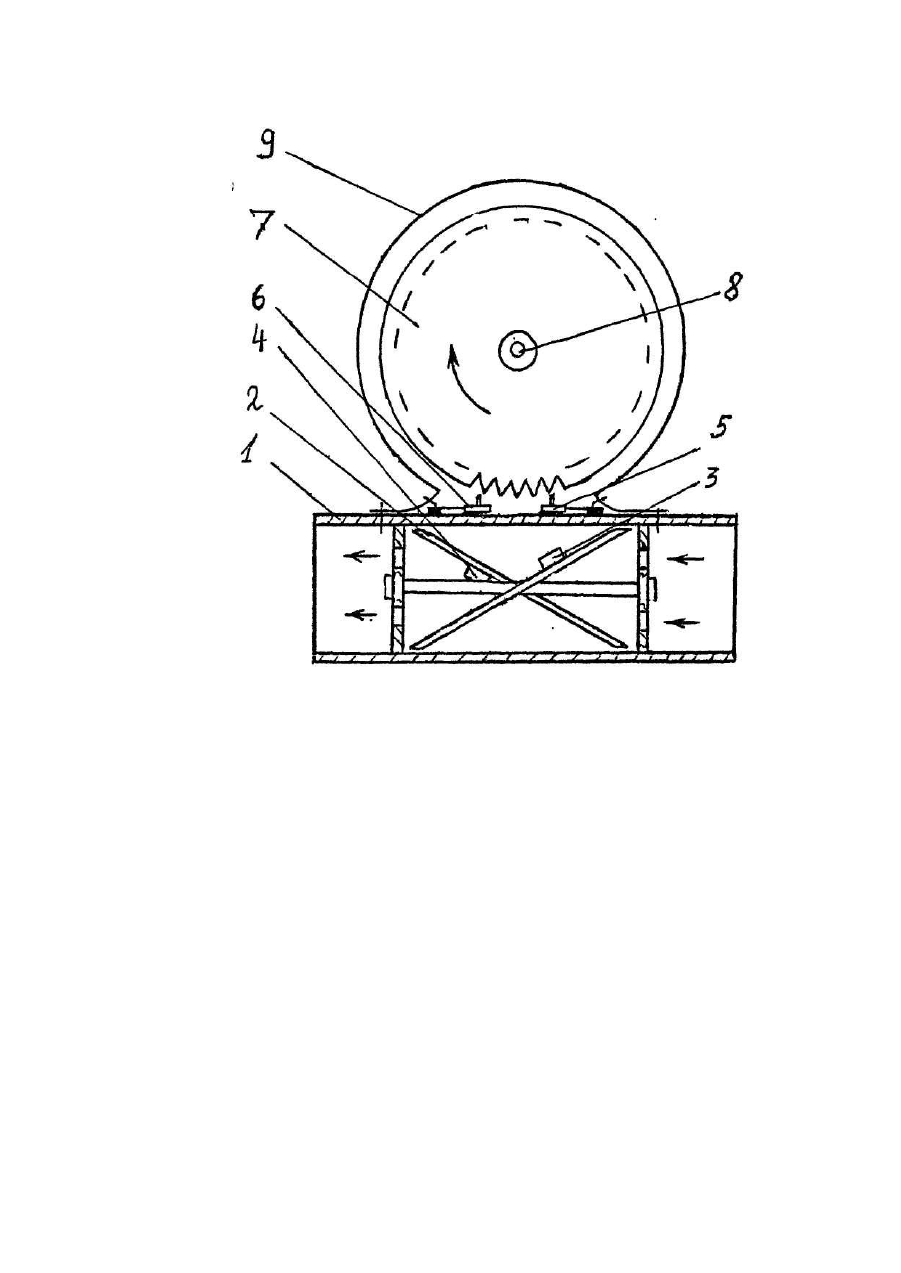

Изобретение относится к приборостроению, а именно к устройствам предназначенным для измерения количества воды, газа и других жидких сред протекающих в тр убопроводах. Известен наиболее близкий по техническому решению счетчик жидкости протекающей в трубопроводе, содержащий чувствительный элемент в виде турбинки установленной в трубке, на лопастях которой укреплены постоянные магниты, а вторичный элемент также выполнен в виде турбинки на лопастях которой таким же образом укреплены постоянные магниты на вершинах ее, установленной в корпусе за стенкой трубки, причем так, что магниты первичного и вторичного элемента сориентированы одинаковыми полюсами и расположены в одной плоскости [Патент США № 3807230]. Ось первичной и вторичной турбинки расположены параллельно оси трубки в которой установлена первичная крыльчатка. Ось вторичной турбинки механически связана с цифровым индикатором показывающим количество протекающей среды в тр убопроводе. Недостатком этого счетчика есть то, что постоянные магниты укреплены на каждой лопаете первичной и вторичной крыльчатке, что увеличивает их вес. А это отрицательно сказывается на их чувствительность. Особенно это сказывается при низких давлениях протекающих сред в трубопроводах. В основу предложенного изобретения поставлена задача - повысить чувстви тельность первичного чувствительного элемента счетчика к протекающим средам в трубопроводе. Это осуществляется за счет уменьшения общего веса магнитов путем укрепления магнитов не более чем на двух лопастях турбинки и установки их в разных плоскостях. Следовательно при этом потребуется меньший стартовый крутящий момент чем при большем количестве магнитов установленных на каждой лопасти турбинки. Вторичный элемент выполнен в виде зубчатого колеса и содержит также лишь два магнита, подпружиненно установленных на поверхности трубки и периодически магнитно взаимосвязаны с соответствующим магнитом первичного чувствительного элемента выполненного в виде крыльчатки. Ось зубчатого колеса механически связана с цифровым индикатором счетчика. Магниты вторичного чувствительного элемента расположены в одной плоскости с зубчатым колесом и периодически, посредством толкателей, находятся в зацеплении с зубчатым колесом. Таким образом указанное размещение магнитов на первичном чувствительном элементе и размещение магнитов во вторичном элементе позволило сократить общее число магнитов, следовательно и вес первичной и вторичной системы, что повысило чувстви тельность первичного элемента к давлению протекающей в тр убке жидкой среды и вращение вращающегося элемента вторичной системы, так как он вообще не содержит укрепленных на нем магнитов. На чертеже схематически изображен разрез счетчика. Счетчик учета воды и газа содержит трубку 1, из немагнитного материала, в которой установлена турбинка 2, на вершинах лопастей которой установлены постоянные магниты с толкателями 3,4, подпружиненно установлены снаружи трубки магниты 5, 6, в которой установлена турбинка, зубчатое колесо 7, установленное над толкателями магнитов так, чтобы один из толкателей был сориентирован на профиль соответствующего з уба, ось 8 зубчатого колеса, механически связанную с индикатором показывающим расход среды протекающей в трубке, который на рисунку не показан, корпус 9. Счетчик учета воды и газа работает следующим образом. Из трубопровода, под давлением, поступает вода или газ в трубку 1, вызывая при этом вращение турбинки 2. При этом постоянный магнит 3 приближается к магниту 5 с толкателем и приподнимает его. Толкатель магнита 5, при этом впирается в стенку (профиль) зуба зубчатого колеса 7 и поворачивает его на полушаг з убьев. После этого, определенный зуб зубчатого колеса 7, устанавливается так, что стенка профиля соседнего зуба сориентирована напротив толкателя магнита 6. При дальнейшем вращении турбинки уже магнит 4 приближается к магниту 6 с толкателем и приподнимает его. Толкатель магнита 6, при этом, также впирается в стенку профиля зуба и этим поворачивает зубчатое колесо еще на полушаг зубьев. В дальнейшем при вращении турбинки цикл повторяется. Таким образом скорость вращения зубчатого колеса будет зависеть от давления и количества протекающей среды в трубопроводе. Зубчатое колесо может быть довольно легким, так как оно вообще не содержит магнитов. На лопастях турбинки также может быть не более чем два магнита, причем с меньшей чем у прототипа магнитной связью, так как в предложенном техническом решении во вторичном элементе расположены непосредственно на поверхности трубки в которой установлена турбинка. То есть предложенное техническое решение позволило не только уменьшить количество магнитов в первичном и вторичном элементе но и их вес при учете одинакового количества протекающей среды. А так как вес турбинки определяет чувствительность то следовательно предложенное техническое решение обуславливает поставленную задачу. Характерно, что предложенный счетчик воды и газа может применен как для трубопроводов малого диаметра, например в жилых зданиях, так и для промышленных или труба х перекачки на большие расстояния.
