Роздавальний пристрій та стрічка для курильних виробів, спосіб її завантаження у роздавальний пристрій та спосіб використання роздавального пристрою

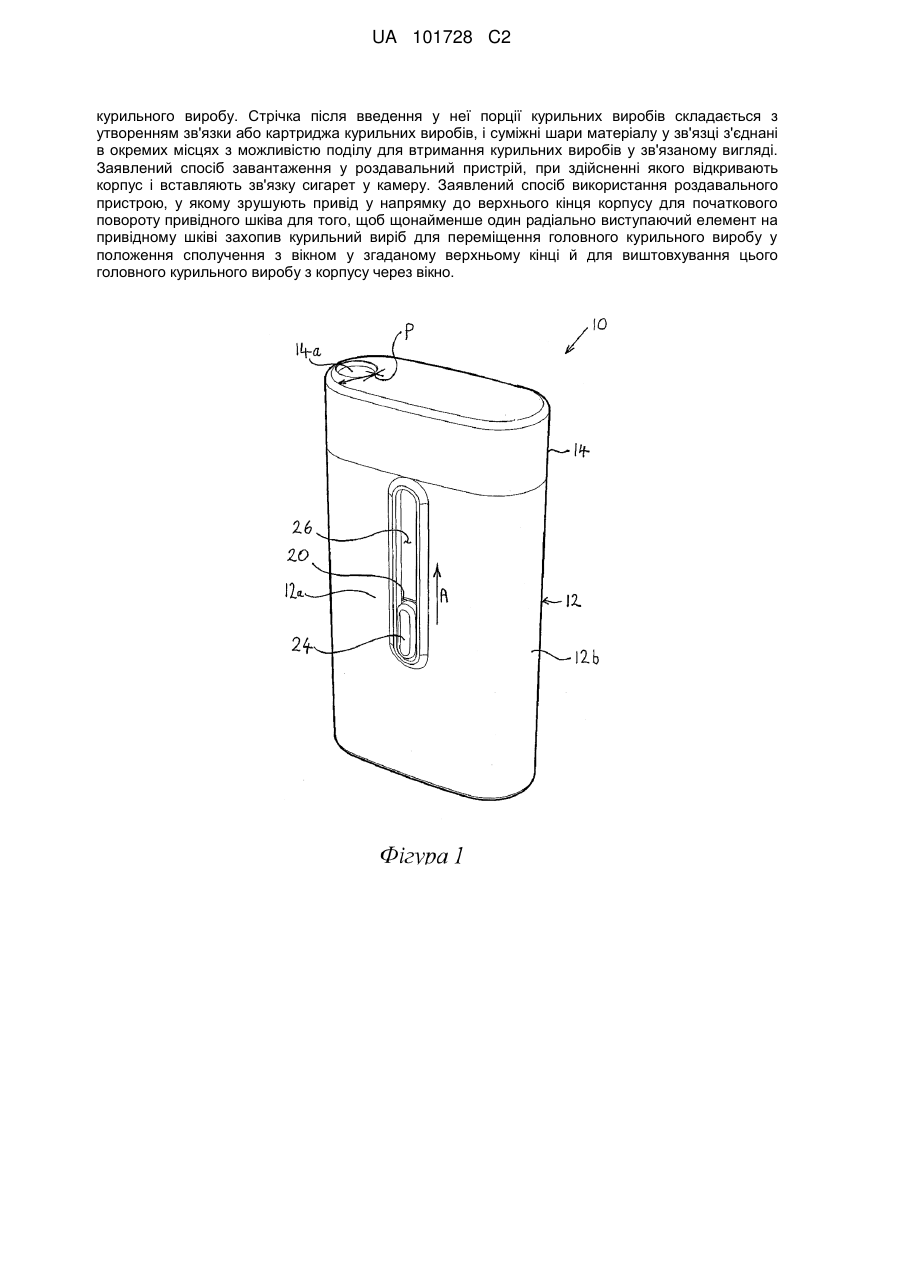

Реферат: Заявлений роздавальний пристрій має корпус, який утворює камеру для розміщення в ній порції з'єднаних безперервною стрічкою курильних виробів так, що поздовжня вісь кожного курильного виробу проходить між першим і другим кінцями корпусу, і механізм для просування стрічки у поперечному напрямку для переміщення встановленого у стрічку курильного виробу у положення сполучення з вікном у першому кінці корпусу, що включає у себе привідний шків стрічки, й включає елементи, що радіально розходяться, конфігурація яких забезпечує захоплення курильних виробів, розміщених у стрічці, для просування стрічки. Механізм виконаний з можливістю висування цього сполученого курильного виробу зі стрічки й виштовхування його у поздовжньому напрямку з корпусу через згадане вікно. Заявлена стрічка для розміщення у неї порції курильних виробів, що включає нескінченну стрічку з першого й другого шарів матеріалу, постійно скріплених один із одним у місцях, розташованих із інтервалом за довжиною стрічки, для формування ряду гільз, кожна з яких проходить у напрямку за шириною стрічки, і має конфігурацію, що забезпечує введення у неї одного UA 101728 C2 (12) UA 101728 C2 курильного виробу. Стрічка після введення у неї порції курильних виробів складається з утворенням зв'язки або картриджа курильних виробів, і суміжні шари матеріалу у зв'язці з'єднані в окремих місцях з можливістю поділу для втримання курильних виробів у зв'язаному вигляді. Заявлений спосіб завантаження у роздавальний пристрій, при здійсненні якого відкривають корпус і вставляють зв'язку сигарет у камеру. Заявлений спосіб використання роздавального пристрою, у якому зрушують привід у напрямку до верхнього кінця корпусу для початкового повороту привідного шківа для того, щоб щонайменше один радіально виступаючий елемент на привідному шківі захопив курильний виріб для переміщення головного курильного виробу у положення сполучення з вікном у згаданому верхньому кінці й для виштовхування цього головного курильного виробу з корпусу через вікно. UA 101728 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід відноситься до роздавального пристрою для поштучної видачі курильних виробів, наприклад, сигарет і, зокрема, до роздавального пристрою для курильних виробів, що включає механізм дискретного переміщення й виштовхування курильних виробів. Відомі різні роздавальні пристрої (диспенсери) для курильних виробів, що включають портативний корпус і засоби для видачі з роздавального пристрою по одному курильному виробу. Відомі роздавальні пристрої, однак, мають ряд недоліків, включаючи незручні, ненадійні, громіздкі й (або) складні механізми видачі. Крім того, конструкція звичайних роздавальних пристроїв як правило, передбачає, що користувач повинен завантажувати у них курильні вироби по одному вручну. Завданням даного винаходу є створення вдосконаленого роздавального пристрою для курильних виробів, у якому будуть усунуті недоліки відомих конструкцій. Для того, щоб вирішити проблеми, властиві відомим роздавальним пристроям, був розроблений безпружинний пристрій, що використовує змінний картридж. Відповідно, у варіанті здійснення, у даному винаході пропонується роздавальний пристрій, що має корпус, який утворює камеру для розміщення у неї порції з'єднаних стрічкою курильних виробів так, що поздовжня вісь кожного курильного виробу проходить між першим і другим кінцями корпусу, і механізм для просування стрічки у поперечному напрямку для переміщення встановленого у стрічку курильного виробу у положення сполучення з вікном у першому кінці корпусу, при цьому згаданий механізм також висуває цей сполучений курильний виріб зі стрічки і виштовхує його у поздовжньому напрямку з корпусу через вікно. У кращому варіанті, механізм включає повзун, вставлений у камеру, конфігурація якого забезпечує торкання кінця сполученого курильного виробу, найближчого до другого кінця корпусу, для підйому цього курильного виробу у поздовжньому напрямку з корпусу через вікно. У кращому варіанті, повзун включає ручку приводу, що виступає через корпус і дозволяє користувачеві підняти повзун у напрямку до згаданого першого кінця корпусу й, тим самим, підняти курильний виріб у поздовжньому напрямку з корпусу через вікно у першому кінці. У кращому варіанті, механізм включає приводний шків стрічки, встановлений на другому кінці корпусу з можливістю обертання й проходить нагору всередині камери до першого кінця. У кращому варіанті, приводний елемент включає декілька подовжньо минаючих карманів, конфігурація кожного з яких забезпечує захоплення у нього курильного виробу при повороті приводного шківа для просування стрічки. У кращому варіанті, приводний шків стрічки розташований так, що при його обертанні курильний виріб, що перебуває у кармані, зміщається у положення сполучення з вікном. У кращому варіанті, повзун і приводний шків стрічки включають взаємодіючі елементи, які взаємодіють для повороту приводного шківа для просування стрічки й переміщення курильного виробу у положення часткового сполучення з вікном у першому кінці корпусу, у відповідь на зсув повзуна користувачем. У кращому варіанті, курильний виріб, що перебуває у кармані приводного шківа стрічки, переміщається у положення часткового сполучення з вікном у першому кінці корпусу у відповідь на опускання повзуна у напрямку до другого кінця корпусу слідом за рухом повзуна у напрямку до першого кінця корпусу для виштовхування попереднього курильного виробу. У кращому варіанті, приводний шків стрічки й корпус мають таку конфігурацію, що частина приводного шківа стрічки у другого кінця корпусу проходить нижче порції курильних виробів, розміщених у камері, при цьому взаємодіючий елемент приводного шківа стрічки сформований на цій частині приводного шківа стрічки нижче порції курильних виробів, розміщених у камері. У кращому варіанті, взаємодіючий елемент на приводному шківі стрічки включає повернену нагору спіральну похилу напрямну, асоційовану (відповідну) з кожним карманом. У кращому варіанті, взаємодіючий елемент на повзуні включає приводний елемент, нижня площина зчеплення якого стикається з верхнім кінцем спіральної похилої напрямної, асоційованої з карманом, з якого був виштовхнутий курильний виріб, коли повзун зрушується донизу слідом за рухом повзуна у напрямку нагору для виштовхування згаданого курильного виробу, при цьому приводний шків стрічки повертається у міру того, як приводний елемент сповзає донизу за спіральною похилою напрямною, для просування стрічки й зсуву наступного курильного виробу у положення часткового сполучення з вікном у першому кінці корпусу. У кращому варіанті, приводний шків стрічки включає опорний елемент кінця курильного виробу, асоційований з кожним карманом, і має конфігурацію, що забезпечує опору для кінця курильного виробу, розміщеного у кармані, для запобігання його сповзання донизу за приводним шківом стрічки у напрямку спіральної похилої напрямної. У кращому варіанті, опорний елемент кінця курильного виробу розташований над нижнім кінцем кожної спіральної похилої напрямної, а кожна спіральна похила напрямна має таку 1 UA 101728 C2 5 10 15 20 25 30 35 40 45 50 55 60 конфігурацію, що при досягненні приводним елементом нижнього кінця спіральної похилої напрямної, асоційованої з одним карманом, вона розташовується під згаданим опорним елементом кінця курильного виробу, асоційованим із наступним карманом. У кращому варіанті, опорний елемент кінця курильного виробу має нижню контактну поверхню, а приводний елемент має верхню площину зчеплення, причому щонайменше одна з них нахилена так, що коли повзун піднятий для виштовхування курильного виробу з кармана, верхня площина зчеплення приводного елемента спочатку стикається з нижньою контактною поверхнею розташованого над нею опорного елемента, тим самим змушуючи обертатися приводний шків стрічки у міру того, як нижня контактна поверхня й верхня площина зчеплення ковзають одна щодо одної, так щоб зрушити частково сполучений курильний виріб у положення повного сполучення з вікном. У кращому варіанті, верхня площина зчеплення приводного елемента входить у контакт із кінцем повністю сполученого курильного виробу, що опирається на опорний елемент кінця курильного виробу, після того, як виходить зі зіткнення з нижньою контактною поверхнею опорного елемента, при цьому подальший рух повзуна змушує згаданий приводний елемент піднімати повністю сполучений курильний виріб у поздовжньому напрямку з корпусу через вікно. У кращому варіанті, взаємодіючий елемент на приводному шківі стрічки включає радіально виступаючу спицю, асоційовану з кожним карманом, причому кожна зі спиць має верхню й нижню контактні площини. У кращому варіанті, взаємодіючий елемент на повзуні включає первинний приводний елемент, нижня контактна поверхня якого призначена для зіткнення з верхньою контактною площиною спиці, асоційованої з карманом, коли повзун опускають слідом за виштовхуванням курильного виробу з цього кармана, причому щонайменше одна з цих нижньої контактної поверхні й верхньої контактної площини нахилена так, що приводний шків повертається, коли спиця ковзає за первинним приводним елементом для переміщення головного курильного виробу у часткове сполучення з вікном. У кращому варіанті, взаємодіючий елемент на повзуні також включає вторинний приводний елемент, який утворює звернену нагору спіральну похилу напрямну, що розташована під первинним приводним елементом, конфігурація якої забезпечує, при опущеному повзуні, проходження вторинного приводного елемента між сусідніми спицями, що виступають з приводного шківа, перед взаємодією між первинним приводним елементом і спицею для початкового повороту приводного шківа. У кращому варіанті, первинний приводний елемент і спиці мають таку конфігурацію, що слідом за початковим поворотом приводного шківа у результаті взаємодії між приводним елементом і спицею, спиця, асоційована з наступним карманом, розташовується над спіральною похилою напрямної вторинного приводного елемента так, що коли повзун піднятий для виштовхування курильного виробу, асоційованого з цим наступним карманом, спіральна похила напрямна вступає у контакт із нижньою контактною площиною цієї спиці так, що приводний шків повертається далі у міру того, як спиця ковзає за згаданою спіральною похилою напрямною поверхні вторинного приводного елемента для зсуву курильного виробу у положення повного сполучення з вікном, причому цей вторинний приводний елемент проходить між сусідніми спицями слідом за згаданим поворотом і після того, як спиця зійшла зі згаданої спіральної похилої напрямної поверхні. У кращому варіанті, первинний приводний елемент має верхню поверхню для контакту з другим кінцем курильного виробу й підйому його з кармана через згадане вікно при піднятому повзуні. У кращому варіанті, перший кінець корпусу включає кришку, що закриває камеру й забезпечує доступ у камеру для введення у неї порції курильних виробів, причому у цій кришці сформоване згадане вікно. В іншому варіанті здійснення винаходу, стрічка, в яку вкладається порція курильних виробів, що включає шар матеріалу, який має ряд паралельних гільз, що проходять за шириною стрічки, конфігурація кожної з яких забезпечує введення у неї одного курильного виробу. У кращому варіанті, шар матеріалу включає перший і другий шари матеріалу, які постійно скріплені один із одним у місцях, розташованих із інтервалом за довжиною стрічки, для формування ряду гільз. У кращому варіанті, шари матеріалу мають форму нескінченної петлі. У кращому варіанті, після того, як порція курильних виробів вставлена у стрічку, стрічка складається з утворенням зв'язки або картриджа курильних виробів. У кращому варіанті, суміжні шари матеріалу у зв'язці з'єднані в окремих місцях із можливістю поділу, для втримання курильних виробів у зв'язаному вигляді. 2 UA 101728 C2 5 10 15 20 25 30 35 40 45 50 55 У кращому варіанті, у зв'язці формується наскрізний отвір для введення у нього приводного елемента роздавального пристрою для курильних виробів. У варіанті здійснення винаходу також запропонований роздавальний пристрій, описаний вище, пристосований для установки у нього стрічки, що містить порцію курильних виробів, описану вище, і також роздавальний пристрій, описаний вище, що містить стрічку курильних виробів, відповідно до наведеного вище опису. У варіанті здійснення даного винаходу також запропонований спосіб завантаження роздавального пристрою, описаного вище, стрічкою курильних виробів, описаною вище, при здійсненні якого відкривають корпус і вставляють зв'язку сигарет у камеру. У кращому варіанті, при здійсненні способу вставляють зв'язку так, що приводний шків роздавального пристрою проходить через отвір у цій зв'язці, і закривають корпус. У кращому варіанті, при здійсненні способу спочатку діють на ручку приводу для розриву з'єднання, що роз'єднується, між сусідніми шарами матеріалу у зв'язці. У варіанті здійснення даного винаходу також запропонований спосіб використання роздавального пристрою, описаного вище, при здійсненні якого зрушують ручку приводу у напрямку до верхнього кінця корпусу для початкового повороту приводного шківа для переміщення головного курильного виробу у положення сполучення з вікном у згаданому верхньому кінці й для висування цього головного курильного виробу з корпусу через вікно. У кращому варіанті, при здійсненні способу зрушують ручку приводу у напрямку до нижнього кінця корпусу для подальшого повороту приводного шківа у тому же напрямку, і зсуву наступного головного курильного виробу у положення часткового сполучення з вікном у корпусі. У варіанті здійснення даного винаходу також запропонований роздавальний пристрій для курильних виробів, що включає корпус, конфігурація якого забезпечує установку у нього картриджа з курильними виробами, вікно видачі курильних виробів, сформоване у поверхні корпусу роздавального пристрою, механізм просування картриджа, що включає декілька елементів зчеплення з поверхнею, конфігурація яких забезпечує просування картриджа й видачу курильних виробів із картриджа для курильних виробів, коли приводиться у дію елемент, керований користувачем. У кращому варіанті, конфігурація декількох елементів зчеплення з поверхнею забезпечує їх вплив на приводний шків, який просуває курильні вироби з картриджа з курильними виробами всередині корпусу роздавального пристрою у положення сполучення для видачі. У кращому варіанті, курильні вироби опираються на опорну лапку, що виштовхує курильні вироби після їх повного сполучення. У кращому варіанті, картридж із курильними виробами виконаний у вигляді стрічки курильних виробів. У кращому варіанті, елемент, керований користувачем, може зрушуватися між першим положенням і другим положенням. У кращому варіанті, елемент, керований користувачем, взаємодіє з елементами зчеплення з поверхнею для зрушування курильного виробу з положення готовності, в якому курильний виріб частково сполучений з вікном видачі у першому положенні, у положення видачі, в якому курильний виріб повністю сполучений з вікном видачі. Роздавальний пристрій характеризується значною гнучкістю конструкції й можливістю застосування різних корпусів, елементів зчеплення поверхні й картриджів з курильними виробами. Як ілюстрація різних особливостей роздавального пристрою, що не обмежує винахід, у наведених далі кресленнях і описі розглядається картридж із курильними виробами стосовно до картриджа, виконаного у вигляді стрічки курильних виробів. Залежно від варіанта здійснення, вікно видачі й видавані курильні вироби можуть мати сполучені форми вікна/осьового перерізу. Наприклад, вікно видачі може мати овальну, квадратну, трикутну або іншу форму, пристосовану для видачі курильних виробів сполученої форми. При здійсненні способу спочатку можуть діяти на ручку приводу для розриву з'єднання, що роз'єднується, між сусідніми шарами матеріалу у зв'язці. Далі, тільки як приклад, приводиться розгляд кращих варіантів здійснення даного винаходу з посиланнями на прикладені креслення, на яких: на фіг. 1 представлений перспективний вигляд попереду роздавального пристрою за першим варіантом здійснення винаходу; на фіг. 2 представлений перспективний вигляд попереду перетину роздавального пристрою, показаного на фіг. 1, завантаженого порцією сигарет; 3 UA 101728 C2 5 10 15 20 25 30 35 40 45 50 55 60 на фіг. 3 представлений перспективний вигляд позаду внутрішніх компонентів роздавального пристрою, зображеного на фіг. 1 і 2, що показує тільки повзун і приводний шків у положенні готовності; на фіг. 4 представлений вигляд у плані зверху повзуна й приводного шківа, показаних на фіг. 3; на фіг. 5 представлений вигляд з кінця повзуна (у перетині) і приводного шківа, показаних на фіг. 3 і 4; на фіг. 6 представлений перспективний вигляд позаду, що відповідає фіг. 3, на якому повзун і приводний шків роздавального пристрою показані у верхньому положенні видачі; на фіг. 7 представлений вигляд у плані зверху повзуна й приводного шківа, показаних на фіг. 6; на фіг. 8 представлений вигляд з кінця повзуна (у перетині) і приводного шківа, показаних на фіг. 6 і 7; на фіг. 9 представлений перспективний вигляд позаду, що відповідає фіг. 3 і 6, на якому повзун і приводний шків роздавального пристрою показані у проміжному положенні; на фіг. 10 представлений вигляд у плані зверху повзуна й приводного шківа, показаних на фіг. 9; на фіг. 11 представлений вигляд з кінця повзуна (у перетині) і приводного шківа, показаних на фіг. 9 і 10; на фіг. 12 представлений перспективний вигляд ізольованого приводного шківа; на фіг. 13 представлений вигляд у плані зверху приводного шківа, показаного на фіг. 12; на фіг. 14 представлений перспективний вигляд ізольованого повзуна; на фіг. 15 представлений вигляд у плані зверху повзуна, показаного на фіг. 14; на фіг. 16 представлений перспективний вигляд попереду роздавального пристрою у відповідності з другим варіантом здійснення винаходу; на фіг. 17 представлений перспективний вигляд попереду перетину роздавального пристрою, показаного на фіг. 16, завантаженого порцією сигарет; на фіг. 18 представлений перспективний вигляд попереду роздавального пристрою, зображеного на фіг. 16 і 17, що показує тільки повзун і приводний шків у положенні готовності; на фіг. 19 представлений вигляд у плані зверху повзуна й приводного шківа, показаних на фіг. 18; на фіг. 20 представлений вигляд з кінця повзуна (у перетині) і приводного шківа, показаних на фіг. 18 і 19; на фіг. 21 представлений перспективний вигляд попереду, що відповідає фіг. 18, на якому повзун і приводний шків роздавального пристрою показані у проміжному положенні підйому; на фіг. 22 представлений вигляд у плані зверху повзуна й приводного шківа, показаних на фіг. 21; на фіг. 23 представлений вигляд з кінця повзуна (у перетині) і приводного шківа, показаних на фіг. 21 і 22; на фіг. 24 представлений перспективний вигляд попереду, що відповідає фіг. 18 і 21, на якому повзун і приводний шків роздавального пристрою показані у піднятому положенні видачі; на фіг. 25 представлений вигляд у плані зверху повзуна й приводного шківа, показаних на фіг. 24; на фіг. 26 представлений вигляд з кінця повзуна (у перетині) і приводного шківа, показаних на фіг. 24 і 25; на фіг. 27 представлений перспективний вигляд з кінця, що відповідає фіг. 20, 23 і 26, на якому повзун (у перетині) і приводний шків роздавального пристрою показані у проміжному положенні повернення; на фіг. 28 представлений перспективний вигляд стрічки сигарет відповідно до винаходу для використання у роздавальних пристроях, запропонованих у винаході; і на фіг. 29 представлений вигляд у плані зверху стрічки сигарет, показаної на фіг.28, і збільшений вигляд її частини. Для опису наведених тут часткових варіантів здійснення, курильні вироби, які повинні видаватися зі запропонованих у винаході роздавальних пристроїв, будуть називатися "сигаретами", однак варто розуміти, що цей термін може використовуватися для позначення будь-якого курильного виробу, і не обмежений тільки сигаретами. На фіг. 1-15 представлений перший варіант здійснення запропонованого у даному винаході роздавального пристрою 10 для сигарет, який включає зовнішній корпус 12, що має кришку 14 і механізм 16 видачі (див. фіг. 3), розташований всередині корпусу 12. Кришка 14 включає отвір 14а видачі, через який сигарети "S" видаються з роздавального пристрою 10. Конфігурація 4 UA 101728 C2 5 10 15 20 25 30 35 40 45 50 55 роздавального пристрою 10 забезпечує розміщення у ньому сигарет S (див. фіг. 28 і 29), що втримуються у стрічці 18, і послідовно дискретно переміщати й видавати кожну сигарету S з роздавального пристрою 10 через вікно 14а видачі, поки не будуть видані всі сигарети S, після чого кришка 14 знімається, порожня стрічка 18 видаляється й роздавальний пристрій може бути перезавантажений користувачем новою повною стрічкою 18 сигарет S. Корпус 12 має у цілому прямокутну форму, але не прямокутні, а округлені вузькі кінці. Таким чином, корпус 12 має дві у цілому плоскі бічні стінки 12а, і дві округлені торцеві стінки 12b, в яких округлені торцеві стінки 12b на вигляді у плані утворюють дугу з центром у точці "Р" (див. фіг. 1). Механізм 16 видачі, показаний більше докладно на фіг. 2-15, включає повзун 20 і приводний шків стрічки або поворотний магазин 40 (далі називається "приводний шків"). Повзун (див. фіг. 14) включає ковзну пластину 22, що має виступаючу від неї кнопку 24 приводу (далі називається "ручка приводу"). Ковзна пластина 22 має форму, погоджену з внутрішньою поверхнею корпусу 12, і може ковзати по ній, при цьому ручка 24 приводу виступає з прорізу 26, сформованого в одній з плоских бічних стінок 12а корпусу 12. Довжина прорізу 26 завдяки цьому визначає максимальний діапазон ковзного переміщення повзуна 20 всередині корпусу 12. Ковзна пластина 22 включає першу плоску секцію 22а, форма якої дозволяє їй проходити уздовж і прилягати до внутрішньої поверхні однієї плоскої бічної стінки 12а корпусу 12, і другу криволінійну секцію 22b, що закруглюється уздовж внутрішньої поверхні однієї криволінійної торцевої стінки 12b корпусу 12. Таким чином, криволінійна секція 22b ковзної пластини 22 утворює дугу з центром, у цілому сполученим по вертикалі з центром "Р" криволінійної торцевої стінки 12b корпусу 12. Криволінійна секція 22b ковзної пластини 22, що включає приводний елемент 34, що виступає перпендикулярно всередину, показана більше докладно на фіг. 14 і 15. Приводний елемент 34 включає нижню площину 34а зчеплення, верхню площину 34b зчеплення й піднімальну площину 34с. Приводний шків 40 установлений на основі 60 з можливістю обертання. На верхній поверхні основи 60 є платформа, на яку опираються сигарети S у стрічці 18 всередині корпусу 12. Основа 60 може бути знімною, або може бути інтегральною частиною корпусу 12, а приводний шків 40 установлений таким чином, що його вісь обертання у цілому сполучена з центром "Р" кривизни криволінійної торцевої стінки 12b корпусу 12 і криволінійної секції 22b ковзної пластини 22. Приводний шків 40 включає центральний вал 42, що має декілька ребер 44, які радіально розходяться від нього. Варіант здійснення, показаний на фіг. 1-15, має три ребра, хоча винахід не обмежений тільки цією конфігурацією. Зверху ребра 44 включають частину 44а, що звужується, з причин, які більше докладно пояснюються нижче. На вигляді зверху видно, що кожний з проміжків між ребрами 44 утворить карман, придатний для розміщення туди однієї сигарети S у стрічці 18 сигарет S. Кришка 14 включає виїмку 14b (див. фіг. 2), пристосовану для розміщення у неї й фіксації положення верхнього наконечника вала 42, коли кришка 14 встановлена на корпусі 12, завдяки чому приводний шків 40 закріплюється всередині роздавального пристрою 10 з можливістю обертання. Ребра 44 проходять уздовж більшої частини висоти вала 42, але закінчуються поблизу основи вала 42, приблизно на рівні платформи 62. Нижче ребер 44 і рівня нижніх кінців сигарет S, нижня частина вала 42 включає групу спіральних похилих напрямних 46, що радіально виступають від самої нижньої частини вала 42, і групу опорних елементів 48 кінця курильного елемента (далі називаються "опорними елементами"), що радіально виступають від вала, і, що розташовуються з інтервалом уздовж осі над спіральними похилими напрямними 46. З кожним ребром 44 (карманом) приводного шківа асоційована одна спіральна похила напрямна 46 і один опорний елемент 48. Кожна зі спіральних похилих напрямних 46 проходить навколо частини окружності вала 42 і включає контактну поверхню 46а зі своєї верхньої сторони, нахилену під кутом нагору у напрямку проти годинникової стрілки навколо вала 42. Кожний з опорних елементів 48 проходить навколо частини окружності вала 42 і включає контактну поверхню 48а зі своєї нижньої сторони, нахилену під кутом донизу проти годинникової стрілки навколо вала 42, і опорну поверхню 48b зі своєї верхньої сторони, у цілому горизонтальну. Крім того, на вигляді у плані приводного шківа 40 на фіг. 13 видно, що кожний з опорних елементів 48 розташований на окружності між спіральними похилими напрямними 46, тобто, між верхньою радіальною крайкою контактної поверхні 46а однієї спіральної похилої напрямної 46 і нижньою радіальною крайкою контактної поверхні 46а суміжної спіральної похилої напрямної 46. 5 UA 101728 C2 5 10 15 20 25 30 35 40 45 50 55 60 Платформа 62 основи 60 включає склеписте поглиблення 64 (див. фіг. 2), в яке входять спіральні похилі напрямні 46 і опорні елементи 42 приводного шківа 40. Платформа 62 розташована на одному рівні з опорними поверхнями 48b кожного з опорних елементів 48. Далі, з посиланнями на фіг. 1-15, приводиться опис роздавального пристрою 10 для сигарет відповідно до першого варіанта здійснення винаходу. Спочатку користувач знімає з роздавального пристрою 10 кришку 14 і вставляє у корпус 12 повну стрічку 18 сигарет S. Коли стрічка 18 сигарет S завантажена у корпус 12, верхівки частин 44а, що звужуються, ребер 44 допомагають направляти кожну з окремих сигарет S зі стрічки 18 в один з карманів між ребрами 44 у міру просування стрічки. Після того як стрічка 18 сигарет S завантажена у корпус 12, кришка 14 ставиться на місце, і роздавальний пристрій готовий до роботи. Пристрій 10 на фіг. 1-5 показаний у положенні готовності, коли перша сигарета, призначена для видачі, перебуває у положенні часткового сполучення з вікном 14а видачі у кришці 14. При цьому повзун 20 перебуває у нижній точці його траєкторії, ручка 24 приводу перебуває на дні прорізу 26 у плоскій бічній стінці 12а корпусу 12, а приводний елемент 34 розташований прямо під одним із опорних елементів 48 і між нижньою частиною контактної поверхні 46а однієї зі спіральних похилих напрямних 46 і вертикально розташованим торцем 46b суміжної спіральної похилої напрямної 46. Для видачі сигарети S з роздавального пристрою 10, ручка 24 приводу зрушується нагору у напрямку стрілки "А" на фіг. 1. Це змушує ковзну пластину 22 і пов'язаний з нею приводний елемент 34 зрушитися нагору, поки верхня площина 34b зчеплення приводного елемента 34 не впреться у нижню контактну поверхню 48а опорного елемента 48, як це показано на фіг. 5. У міру того, як ковзна пластина 22 і пов'язаний з нею приводний елемент 34 продовжують рухатися нагору до положення, показаного пунктиром на фіг. 5, і повз нього, сила тиску верхньої площини 34b зчеплення приводного елемента 34 на нижню контактну поверхню 48а опорного елемента 48 змушує опорний елемент 48, реалізуючи кулачковий механізм (перетворення лінійного переміщення повзуна 20 в обертовий рух приводного шківа 40), повертатися проти годинникової стрілки у напрямку стрілок "В", як показано на фіг. 4 і 5. Тим самим рух опорного елемента 48 викликає поворот усього приводного шківа 40. Ця частина обертання включає невелике переміщення приводного шківа 40. Поворот приводного шківа 40 змушує ребра 44 надавити на прилягаючу сигарету S у стрічці 18 сигарет S, і у результаті вся стрічка 18 сигарет S дискретно зміщується. Коли піднімальна поверхня 34с приводного елемента 34 виявляється врівень з опорною поверхнею 48b опорного елемента 48, сигарета S, що підштовхується ребром 44 до видачі, опирається на піднімальну поверхню 34с приводного елемента 34, і призначена для видачі сигарета виявляється повністю сполученою з вікном 14а видачі у кришці 14. Залежно від варіанта здійснення, вікно 14а видачі може бути перекрите керованим закриваючим елементом, що забезпечує підтримку свіжості сигарет у роздавальному пристрої, що перезаряджається. У варіанті здійснення, закриваючий елемент переводиться у відкрите положення, коли повзун зрушується нагору при видачі сигарети S, після чого закривається, коли повзун повертається у положення готовності. Після того, як користувач витяг видану сигарету S, повзун 20 зрушують назад донизу всередині корпусу 12. При цьому приводний шків 40 перебуває у положенні, коли верхня крайка контактної поверхні 46а однієї зі спіральних похилих напрямних 46 перебуває прямо під приводним елементом 34. Зсув донизу повзуна 20 змушує ковзну пластину 22 і пов'язаний з нею приводний елемент 34 зміщатися донизу, поки нижня площина 34а зчеплення приводного елемента 34 не впреться у контактну поверхню 46а спіральної похилої напрямної 46, як показано на фіг. 9-11 (де положення приводного елемента 34 показано пунктирною лінією на фіг. 11, коли він повертається з піднятого положення видачі). У міру того, як ковзна пластина 22 і пов'язаний з нею приводний елемент 34 продовжують рухатися донизу, сила тиску нижньої площини 34а зчеплення приводного елемента 34 на контактну поверхню 46а спіральної похилої напрямної 46 змушує спіральну похилу напрямну 46, реалізуючи кулачковий механізм, повертатися проти годинникової стрілки у напрямку стрілки "С", як це показано на фіг. 10 і 11. Тим самим, рух спіральної похилої напрямної 46 викликає поворот усього приводного шківа 40. Видно, що через те, що довжина контактної поверхні 46а спіральної похилої напрямної 46 значно більше довжини нижньої контактної поверхні 48а опорного елемента 48, цей поворот становить більшу частину повороту приводного шківа 40. Поворот приводного шківа 40 змушує ребра 44 упиратися у наступну, призначену для видачі, сигарету S у стрічці 18 сигарет S, і у результаті вся стрічка 18 сигарет S дискретно зміщається всередині корпусу 12. Приводний шків 40 повертають, поки приводний елемент 34 знову не досягне положення готовності, як це показано на фіг. 1-5, коли повзун 20 6 UA 101728 C2 5 10 15 20 25 30 35 40 45 50 55 60 перебуває у нижньої межі свого інтервалу переміщення, а нижня площина 34а зчеплення приводного елемента 34 досягає й торкається основи 60. У цій точці, згадана наступна, призначена для видачі, сигарета S зміщається у положення часткового сполучення з вікном 14а видачі, і роздавальний пристрій 10 готовий видати іншу сигарету S, з повторенням описаного вище процесу. Стрічка 18 сигарет S більше докладно показана на фіг. 28 і 29, де видно, що стрічка 18 проходить навколо середньої частини сигарет S, але не проходить повністю до нижнього кінця сигарет S. Завдяки цьому стрічка 18 не створює перешкод приводному елементу 34 під час процесу підйому, коли сигарета S піднімається зі стрічки 18 і видається з пристрою 10. Стрічка 18 має двошарову конструкцію, в якій секції 18а стрічки між сигаретами S постійно скріплені одна з одною так, що секції 18b стрічки 18, що не мають з'єднання, утворюють гільзи, в яких утримуються сигарети S. Сигарети S утримуються між двома шарами стрічки 18 за рахунок сил тертя, по одній у кожній гільзі 18b. Видно, що у кожній гільзі 18b кожний шар охоплює по колу сигарети S, що дозволяє ребрам 44 приводного шківа 40 захоплювати окремо кожну сигарету S, коли стрічка 18 дискретно переміщається всередині за роздавальним пристроєм 10, як це було описано вище. Передбачається, що для полегшення перезарядження роздавального пристрою 10 новою стрічкою 18 сигарет S, стрічка 18 сигарет S має конфігурацію безперервної петлі або "гусеничної стрічки", в якій щонайменше дві з протилежних частин 18b гільзи стрічки 18 склеєні відокремлювальним клеєм. Ця конфігурація показана на фіг. 29, в якій частина стрічки 18 навколо двох пар сигарет S, що лежать одна проти іншої, у середині "гусеничної стрічки" скріплена відокремлювальним клеєм, показаним у точках "D". У результаті всередині стрічки 18 утворено дві внутрішні замкнуті петлі 19. Відокремлювальний клей дозволяє стрічці 18 залишатися у склеєному вигляді, показаному на фіг. 29, коли користувач вставляє стрічку 18 у роздавальний пристрій 10, а замкнуті петлі 19 допомагають правильно розташувати стрічку 18 у роздавальному пристрої 10, коли користувач направляє верхівку вала 42 приводного шківа 40 через одну з петель 19. Після цього скошені верхні частини 44а ребер 44 направляють окремі сигарети S всередині стрічки у кармани між ребрами 44 так, що стрічка 18 правильно розташовується у роздавальному пристрої 10, підготовленому для використання. З наведеного вище опису повинно бути зрозуміло, що коли користувач використовує роздавальний пристрій 10 для видачі першої сигарети S з нової стрічки 18, дискретне переміщення стрічки 18 буде розтягувати з'єднані відокремлювальним клеєм частини стрічки у протилежних напрямках, показаних стрілками "Е" на фіг. 29. При цьому легко розривається з'єднання між двома гілками стрічки, яке створюється відокремлювальним клеєм, що забезпечить вільне дискретне переміщення стрічки 18 всередині корпусу 12 при наступних операціях видачі. Далі, з посиланнями на фіг. 16-27, приводиться опис часткового варіанта виконання роздавального пристрою 110 курильних виробів, відповідно до даного винаходу. Роздавальний пристрій 110 має зовнішній корпус 112, який має кришку 114 і механізм видачі 116, що перебуває всередині корпусу 112. Кришка 114 включає вікно 114а видачі, через яке з роздавального пристрою 110 видаються сигарети S. Також, як і у першому варіанті здійснення, описаному вище, конфігурація роздавального пристрою 110 забезпечує установку у нього стрічки 18 сигарет S (див. фіг. 28 і 29), з послідовним дискретним переміщенням і видачею кожної сигарети S з роздавального пристрою 110 через вікно 11а видачі, поки не будуть видані всі сигарети S, після чого кришка 114 знімається, порожня стрічка 18 витягається, і користувач може зарядити у роздавальний пристрій 110 нову повну стрічку 18 сигаретами S. Конфігурація роздавального пристрою 110 у другому варіанті здійснення винаходу забезпечує роботу зі стрічкою 18 сигарет S тієї ж конфігурації, що й у першому варіанті здійснення, тому докладний опис стрічки 18 сигарет S повторюватися не буде. Корпус 112 має у цілому прямокутну форму й тому має дві у цілому плоскі великі бічні стінки 112а, і дві у цілому плоскі торцеві стінки 112b меншого розміру. Механізм 116 видачі більше докладно показаний на фіг. 17-27, і включає повзун 120 і приводний механізм стрічки або поворотний магазин 140 (далі називається "приводний шків"). Повзун 120 включає ковзну пластину 122, від якої відходить кнопка 124 приводу (далі називається "ручкою приводу"). Ковзна пластина 122 установлена всередині корпусу 112 і може ковзати за внутрішньою поверхнею однієї торцевої стінки 112b, а привод 124 виступає через проріз 126, утворений у цій торцевій стінці 112b. Як і у першому варіанті здійснення, довжина прорізу 126 визначає максимальний діапазон пересування повзуна 120 всередині корпусу 112. Приводний шків 140 установлений на основі 160 з можливістю обертання. На верхній поверхні основи 160 є платформа 162, на яку опираються сигарети S у стрічці 18 всередині 7 UA 101728 C2 5 10 15 20 25 30 35 40 45 50 55 60 корпусу 112. Основа 160 може бути відокремлюваною, або може становити інтегральну частину корпусу 112, а приводний шків 140 закріплюється на основі 160 у безпосередній близькості до ковзної пластини 122 на одній торцевій стінці 112b на корпусі 112. Приводний шків 140 включає центральний вал 142, що має декілька ребер 144, що радіально відходять від нього. У варіанті здійснення, показаному на фіг. 16-27, є п'ять ребер, хоча винахід не зводиться до цієї конкретної конфігурації. Верхівки ребер 144 мають скошені частини 144а з причин, які більше докладно описані нижче. На вигляді зверху, кожний з проміжків між ребрами 144 утворює карман для розміщення у нього сигарети S зі стрічки 18 сигарет S. Ребра 144 проходять за більшою частиною висоти вала 142, але закінчуються поблизу основи вала 142, приблизно на рівні платформи 162. Нижче ребер 144 і рівня нижніх кінців сигарет S, нижня частина вала 142 включає групу спиць 134, що радіально відходять від нього. Кожна зі спиць 134 включає нижню контактну площину 134а й верхню контактну площину 134b. Ковзна пластина 122 повзуна 120 включає первинний приводний елемент 148 і вторинний приводний елемент 146, що відходять від неї перпендикулярно всередину корпусу 112. Вторинний приводний елемент 146 перебуває в основи ковзної пластини 122, а первинний приводний елемент 148 перебуває по вертикалі над вторинним приводним елементом 146, і відділений від нього інтервалом. Вторинний приводний елемент 146 включає спіральну похилу напрямну 146а зі своєї верхньої сторони, що нахилена нагору щодо напрямку проти годинникової стрілки вала 142, при спостереженні зверху. Первинний приводний елемент 148 зі своєї нижньої сторони включає контактну поверхню 148а, нахилену донизу щодо напрямку проти годинникової стрілки вала 142, при спостереженні зверху. Крім того, первинний приводний елемент 148 також включає опорну поверхню 148b зі своєї верхньої сторони, розташовану у цілому горизонтально. Конфігурація повзуна 120 і приводного шківа така, що коли низ вторинного приводного елемента 146 перебуває врівень з низом спиць 134, платформа 162 основи 160 перебуває врівень з опорною поверхнею 148b первинного приводного елемента 148. Далі, з посиланнями на фіг. 16-27, приводиться опис роботи роздавального пристрою 110 для сигарет у відповідності з другим варіантом здійснення винаходу. Спочатку користувач знімає з роздавального пристрою 110 кришку 114 і вставляє у корпус 112 повну стрічку 18 сигарет S. Коли стрічка 18 сигарет S завантажена у корпус 112, верхівки частин 144а, що звужуються, ребер 144 допомагають направляти кожну з окремих сигарет S зі стрічки 18 в один з карманів між ребрами 144 у міру просування стрічки. Після того як стрічка 18 сигарет S завантажена у корпус 112, кришка 114 ставиться на місце, і роздавальний пристрій 110 готовий до роботи. На фіг. 16-20 пристрій 110 показаний у положенні готовності до роботи. При цьому повзун 120 перебуває у нижній точці його траєкторії, при цьому привод 124 перебуває у нижній частині прорізу 126 у торцевій стінці 112а корпусу 112, а верхня крайка спіральної похилої напрямної 146а вторинного приводного елемента 146 розташована прямо під нижньою крайкою нижньої контактної площини 134а однієї зі спиць 134 на приводному шківі 140. Спочатку користувач знімає з роздавального пристрою 10 кришку 14 і вставляє у корпус 12 повну стрічку 18 сигарет S. Коли стрічка 18 сигарет S завантажена у корпус 12, верхівки частин 44а, що звужуються, ребер 44 допомагають направляти кожну з окремих сигарет S зі стрічки 18 в один з карманів між ребрами 44 у міру просування стрічки. Після того як стрічка 18 сигарет S завантажена у корпус 12, кришка 14 ставиться на місце, і роздавальний пристрій готовий до роботи. Для видачі сигарети S з роздавального пристрою 110, ручку 124 приводу зрушують нагору у напрямку стрілки "F" на фіг. 16 і 18. Цим ковзна пластина 122 і пов'язані з нею вторинний й первинний приводні елементи 146, 148 зрушуються нагору, поки верхня частина спіральної похилої напрямної 146а вторинного приводного елемента 146 не впреться у нижню контактну площину 134а спиці 134. У міру того, як ковзна пластина 122 і пов'язані з нею вторинний й первинний приводні елементи 146, 148 продовжують рухатися нагору до положення первинного приводного елемента, показаного пунктирними лініями на фіг. 20, сила тиску спіральної похилої напрямної 146 на нижню контактну площину 134а спиці 134 змушує спицю 134, а виходить, і весь приводний шків 140, повертатися за годинниковою стрілкою у напрямку стрілки "G", як показано на фіг. 18 і 19. Поворот приводного шківа 140 змушує ребра 144 давити на прилягаючу сигарету S у стрічці 18 сигарет S, і у такий спосіб вся стрічка сигарет S дискретно переміщається по колу всередині корпусу 112. Коли повзун 122 був зрушений нагору у положення, при якому спиця 134 розташована на нижній частині спіральної похилої напрямної 146а вторинного приводного елемента 146, опорна поверхня 148b первинного приводного елемента 148 перебуває на 8 UA 101728 C2 5 10 15 20 25 30 35 40 45 50 55 60 одному рівні з нижніми кінцями сигарет S у стрічці 18, і сигарети S, які захоплюються у круговий рух ребрами 144, дискретно переміщаються у положення сполучення з вікном 114а видачі й розміщаються на опорну поверхню 148b. Це положення є положенням проміжного підйому, показаним на фіг. 21-23. (Примітка: сполучені сигарети S, призначені для видачі, вилучені на фіг. 21 і 22, щоб краще показати механізм 116 видачі, і показана тільки сигарета S для наступної видачі. Однак сполучена для видачі сигарета S показана на фіг. 23, де попереднє положення вторинного приводного елемента 146 показано пунктирними лініями). У міру того, як ковзна пластина 122 і з'єднані з нею вторинний й первинний приводні елементи 146, 148 продовжують рухатися нагору, сигарета на фіг. 23 піднімається нагору на опорній поверхні 148b первинного приводного елемента 148 і виступає через вікно 114а видачі у кришці 114, що дає можливість користувачеві схопити сигарету S, показану на фіг. 23, і витягти її цілком із роздавального пристрою 110. У цьому положенні, повзун перебуває у верхній точці свого інтервалу переміщення, з ручкою 124 приводу, що впирається у верхню крайку прорізу 126 у піднятому положенні видачі, показаному на фіг. 24-26, де попереднє (і наступне) положення вторинного приводного елемента 146 показано пунктирними лініями. Як було зазначено у зв'язку з першим варіантом здійснення, сигарети S нещільно втримуються за рахунок сили тертя у стрічці 18 сигарет S і тому можуть бути легко висунуті нагору зі стрічки 18 у ході описаного вище процесу видачі, а стрічка 18 також дозволяє направляти кожну сигарету S прямо нагору, без поперечного зсуву так, що вона безперешкодно проходить через вікно 114а видачі у кришці 114. Як тільки користувач витягає видану сигарету S, повзун 120 зміщають назад донизу всередині корпусу 112. У цьому стані, приводний шків 140 розташований так, що верхня контактна площина 134b однієї зі спиць 134 перебуває прямо під нижньою контактною поверхнею 148а первинного приводного елемента 148, а вторинний приводний елемент 146 сполучений по вертикалі з круговим зазором між двома сусідніми спицями 134, перебуваючи прямо під ним. Рух донизу повзуна 120 змушує ковзну пластину 122 і пов'язані з нею вторинний й первинний приводні елементи 146, 148 зрушитися донизу, і вторинний приводний елемент 146 проходить через круговий зазор між двома суміжними спицями 134, що перебуває прямо під ним (див. фіг. 27), поки нижня контактна поверхня 148а первинного приводного елемента 148 не впреться у верхню контактну площину 134b спиці 134. У міру того, як ковзна пластина 122 і пов'язані з нею вторинний й первинний приводні елементи 146, 148 продовжують рухатися донизу, тиск нижньої контактної поверхні 148а первинного приводного елемента 148 на верхню контактну площину134b спиці 134 змушує спицю 134 і, тим самим, приводний шків 140 у цілому, повертатися за годинниковою стрілкою. Обертання приводного шківа 140 приводить до того, що ребра 144 давлять на наступну, яка підлягає видачі, сигарету S у стрічці 18 сигарет S так, що вся стрічка 18 сигарет S дискретно переміщається всередині корпусу 112. Приводний шків 140 продовжують повертати, поки верхня крайка нижньої контактної поверхні 148а первинного приводного елемента 148 не досягне нижньої крайки верхньої контактної крайки 134b спиці 134, а вторинний приводний елемент 146 досягне й торкнеться основи 160. У цьому стані, роздавальний пристрій 110 повертається назад у положення готовності, як показано на фіг. 16-20, в якому повзун 120 перебуває у нижньої межі його діапазону переміщення, а привод 124 упирається у нижню крайку прорізу 126, і готовий для видачі іншої сигарети S повторенням описаного вище процесу. На фіг. 17 показано, що другий варіант здійснення винаходу включає опорний шпиндель 150, який відходить від основи 160 паралельно приводному шківу 140. Наявність цього шпинделя допомагає направляти стрічку 18 всередині корпусу 112 під час завантаження й роботи роздавального пристрою 110. Цей елемент є додатковим у другому варіанті здійснення, і у межах вимог винаходу такий вторинний шпиндель також може бути включений у роздавальний пристрій 10 першого варіанта здійснення, описаного вище. Кришка 114 включає першу й другу виїмки 114b і 114с, в які вставляються й де фіксуються верхні кінці вала 142 приводного шківа 140 і шпинделя 150, відповідно, коли кришка 114 встановлена на корпусі 112. Кришка 114, таким чином, фіксує у роздавальному пристрої 110 з можливістю обертання приводний шків 140 і шпиндель 150. Завдяки тому, що сигарети S утримуються у гільзах 18b стрічки 18 з достатньою силою тертя, вони можуть проходити всередині простору роздавального пристрою 10/110, залишаючись закріпленими всередині стрічки, не вислизаючи донизу через гільзу 18b під дією своєї ваги. Це полегшує процес дискретного переміщення й транспортування, описаний вище, і дозволяє уникнути засмічування сигаретами механізму видачі, хоча з наведеного вище опису повинно бути зрозуміло, що конструкція роздавального пристрою 10/110 дозволяє у будь-якому випадку уникнути цієї проблеми. 9 UA 101728 C2 5 10 15 20 25 30 35 40 45 50 55 60 Хоча у двох описані вище варіантах здійснення є приводні шківи 40/140 з трьома й п'ятьма ребрами 44/144 (і, тому, між ребрами 44/144 утворено 3 і 5 карманів), відповідно, варто мати на увазі, що вимоги винаходу допускають й іншу кількість спиць/карманів. Вимоги винаходу допускають різні форми роздавального пристрою, включаючи круглу, овальну, трикутну й іншу форми корпусу, в якому можна дискретно переміщати безперервну стрічку сигарет і видавати їх, як це було описано вище. Хоча перший частковий варіант роздавального пристрою 10 включав привід на великій бічній стороні 12а корпусу 12, а другий частковий варіант роздавального пристрою 110 включав привід на малій торцевій стороні 112b корпусу 112, винахід не обмежений тільки таким розташуванням приводу, яке може бути змінене у межах вимог винаходу. Хоча приводні шківи 40/140 описані у вигляді валів 42/142 з ребрами 44/144, що відходять від них, винахід не обмежений тільки такою конфігурацією, і у межах вимог винаходу маються на увазі й інші конфігурації, наприклад, барабан зі сформованими у ньому декількома пазами або каналами. Хоча показана й описана конфігурація стрічки 18 включає 10 для сигарет S, у межах вимог винаходу стрічка 18 може включати більше або менше сигарет S. Для стрічки 18 може бути використаний будь-який придатний матеріал, наприклад, папір, картон або пластики, що також перебуває у межах вимог винаходу. Крім того, хоча показані й описані часткові варіанти здійснення включають стрічку, в якій сигарети втримуються у гільзах у стрічці, вимоги винаходу передбачають й альтернативні конфігурації стрічки для роботи з роздавальним пристроєм, наприклад, безперервну стрічку, в якій курильні вироби втримуються на зовнішній поверхні стрічки, наприклад, слабким відокремлювальним клеєм. Часткові варіанти здійснення були описані на прикладі роботи зі "стрічкою" курильних виробів, хоча варто розуміти, що заздалегідь завантажена порція курильних виробів для використання у роздавальному пристрої, відповідно до винаходу, не обов'язково повинна мати конфігурацію "стрічки", і може являти собою, в альтернативному випадку, картридж або, загалом кажучи, будь-який інший магазин, що вміщає, придатної конфігурації з декількома курильними виробами, який може бути завантажений у роздавальний пристрій і працювати разом із ним. Обидва часткових варіанта виконання роздавального пристрою відповідно до винаходу, описані вище, включають механізм видачі, в якому поворот приводного шківа викликається рухом повзуна у верхньому й нижньому напрямках. Однак із наведеної нижче формули повинно бути зрозуміло, що винахід не зводиться тільки до цих функціональних переміщень і має на увазі також варіанти здійснення, в яких обертовий рух приводного шківа викликається зсувом ковзної ручки приводу тільки в одному напрямку. Кришка 14/114 в обох варіантах здійснення, описаних вище, зображена знімною, хоча з рівним успіхом вона може бути іншої конфігурації, наприклад, такою, що відкривається, з шарнірним з'єднанням з корпусом 12/112, для забезпечення доступу всередину корпусу 12/112. Приводний елемент 34 роздавального пристрою 10, відповідно до першого варіанта здійснення винаходу, описаний як такий, що має окрему верхню площину 34b зчеплення й піднімальну площину 34с. Мається на увазі, однак, що піднімальна площина може не використовуватися, або становити єдине ціле з верхньою площиною 34b зчеплення, або вони можуть являти собою той самий елемент, так, щоб верхня частина приводного елемента 34 в основному піднімала сигарету S. Хоча вище були розглянуті два часткових варіанта здійснення винаходу, варто розуміти, що у цих варіантах здійснення можуть бути зроблені різні модифікації у межах вимог винаходу, обумовлені наведеною далі формулою. Мається на увазі, що у межі вимог винаходу попадає будь-яка комбінація взаємно не виключних ознак, описаних вище. ФОРМУЛА ВИНАХОДУ 1. Роздавальний пристрій, що має корпус, який утворює камеру для розміщення у ній порції з'єднаних безперервною стрічкою курильних виробів так, що поздовжня вісь кожного курильного виробу проходить між першим і другим кінцями корпусу, і механізм для просування стрічки у поперечному напрямку для переміщення встановленого у стрічку курильного виробу у положення сполучення з вікном у першому кінці корпусу, що включає у себе привідний шків стрічки, встановлений з можливістю обертання на другому кінці корпусу, що проходить нагору всередині камери до першого кінця й включає елементи, що радіально розходяться, конфігурація яких забезпечує захоплення курильних виробів, розміщених у стрічці, для просування стрічки, при цьому механізм виконаний з можливістю висування цього сполучення 10 UA 101728 C2 5 10 15 20 25 30 35 40 45 50 55 60 курильного виробу зі стрічки й виштовхування його у поздовжньому напрямку з корпусу через згадане вікно. 2. Роздавальний пристрій за п. 1, в якому згаданий механізм включає повзун, вставлений у камеру, конфігурація якого забезпечує контакт із кінцем сполученого курильного виробу, найближчого до другого кінця корпусу, для підйому цього курильного виробу у поздовжньому напрямку з корпусу через вікно. 3. Роздавальний пристрій за п. 2, в якому повзун включає ручку приводу, що виступає через корпус і дозволяє користувачеві підняти повзун у напрямку до згаданого першого кінця корпусу й, тим самим, підняти курильний виріб у поздовжньому напрямку з корпусу через вікно у першому кінці. 4. Роздавальний пристрій за п. 3, в якому привідний шків містить подовжньо минаючі кармани між радіально розбіжними елементами, конфігурація кожної з яких забезпечує захоплення у неї курильного виробу при повороті привідного шківа, для просування стрічки. 5. Роздавальний пристрій за п. 4, в якому привідний шків стрічки розташований так, що при його обертанні курильний виріб, який перебуває у кармані, зміщається у положення сполучення з вікном. 6. Роздавальний пристрій за будь-яким із пп. 3-5, в якому повзун і привідний шків стрічки включають взаємодіючі елементи, які взаємодіють для повороту привідного шківа для просування стрічки й переміщення курильного виробу у положення часткового сполучення з вікном у першому кінці корпусу, у відповідь на зсув повзуна користувачем. 7. Роздавальний пристрій за п. 6, в якому курильний виріб, що перебуває у кармані привідного шківа стрічки, переміщається у положення часткового сполучення з вікном у першому кінці корпусу у відповідь на опускання повзуна у напрямку до другого кінця корпусу після руху повзуна у напрямку до першого кінця корпусу для виштовхування попереднього курильного виробу. 8. Роздавальний пристрій за п. 7, в якому привідний шків стрічки й корпус мають таку конфігурацію, що частина привідного шківа стрічки у другого кінця корпусу проходить нижче порції курильних виробів, розміщених у камері, при цьому взаємодіючий елемент привідного шківа стрічки сформований на цій частині привідного шківа стрічки нижче порції курильних виробів, розміщених у камері. 9. Роздавальний пристрій за п. 8, в якому взаємодіючий елемент на привідному шківі стрічки включає повернену нагору спіральну похилу напрямну, асоційовану з кожним карманом. 10. Роздавальний пристрій за п. 9, в якому взаємодіючий елемент на повзуні включає привідний елемент, нижня площина зчеплення якого стикається з верхнім кінцем спіральної похилої напрямної, асоційованої з карманом, з якої був виштовхнутий курильний виріб, коли повзун зрушується донизу слідом за рухом повзуна у напрямку нагору для виштовхування згаданого курильного виробу, при цьому привідний шків стрічки повертається у міру того, як привідний елемент сповзає донизу за спіральною похилою напрямною для просування стрічки й зсуву наступного курильного виробу у положення часткового сполучення з вікном у першому кінці корпусу. 11. Роздавальний пристрій за п. 10, в якому привідний шків стрічки включає опорний елемент кінця курильного виробу, асоційований з кожним карманом, і має конфігурацію, що забезпечує опору для кінця курильного виробу, поміщеного у карман, для запобігання його сповзанню донизу за привідним шківом стрічки у напрямку спіральної похилої напрямної. 12. Роздавальний пристрій за п. 11, в якому опорний елемент кінця курильного виробу розташований над нижнім кінцем кожної спіральної похилої напрямної, а кожна спіральна похила напрямна має таку конфігурацію, що при досягненні привідним елементом нижнього кінця спіральної похилої напрямної, асоційованої з одним карманом, вона розташовується під згаданим опорним елементом кінця курильного виробу, асоційованим із наступним карманом. 13. Роздавальний пристрій за п. 12, в якому опорний елемент кінця курильного виробу має нижню контактну поверхню, а привідний елемент має верхню площину зчеплення, причому щонайменше одна з них нахилена так, що коли повзун піднятий для виштовхування курильного виробу з кармана, верхня площина зчеплення привідного елемента спочатку стикається з нижньою контактною поверхнею розташованого над нею опорного елемента, тим самим змушуючи обертатися привідний шків стрічки у міру того, як нижня контактна поверхня і верхня площина зчеплення ковзають одна щодо одної так, щоб зрушити частково сполучений курильний виріб у положення повного сполучення з вікном. 14. Роздавальний пристрій за п. 13, в якому верхня площина зчеплення привідного елемента входить у контакт із кінцем повністю сполученого курильного виробу, що опирається на опорний елемент кінця курильного виробу, після того, як виходить зі зіткнення з нижньою контактною 11 UA 101728 C2 5 10 15 20 25 30 35 40 45 50 55 60 поверхнею опорного елемента, при цьому подальший рух повзуна змушує згаданий привідний елемент піднімати повністю сполучений курильний виріб у поздовжньому напрямку з корпусу через вікно. 15. Роздавальний пристрій за п. 8, в якому взаємодіючий елемент на привідному шківі стрічки включає радіально виступаючу спицю, асоційовану з кожним карманом, причому кожна зі спиць має верхню й нижню контактні площини. 16. Роздавальний пристрій за п. 15, в якому взаємодіючий елемент на повзуні містить первинний привідний елемент, нижня контактна поверхня якого призначена для зіткнення з верхньою контактною площиною спиці, пов'язаної з карманом, коли повзун опускають слідом за виштовхуванням курильного виробу з цього кармана, причому щонайменше одна з нижньої контактної поверхні й верхньої контактної площини нахилена так, що привідний шків повертається, коли спиця ковзає за первинним привідним елементом для переміщення головного курильного виробу у положення часткового сполучення з вікном. 17. Роздавальний пристрій за п. 16, в якому взаємодіючий елемент на повзуні також містить вторинний привідний елемент, що утворює повернену нагору спіральну похилу напрямну, розташовану під первинним привідним елементом, конфігурація якої забезпечує, при опущеному повзуні, проходження вторинного привідного елемента між сусідніми спицями, що виступають з привідного шківа, перед взаємодією між первинним привідним елементом і спицею для початкового повороту привідного шківа. 18. Роздавальний пристрій за п. 17, в якому первинний привідний елемент і спиці мають таку конфігурацію, що слідом за початковим поворотом привідного шківа у результаті взаємодії між привідним елементом і спицею, спиця, асоційована з наступним карманом, розташовується над спіральною похилою напрямною вторинного привідного елемента так, що коли повзун піднятий для виштовхування курильного виробу, асоційованого з цим наступним карманом, спіральна похила напрямна вступає у контакт із нижньою контактною площиною цієї спиці так, що привідний шків повертається далі у міру того, як спиця ковзає за згаданою спіральною похилою напрямною поверхні вторинного привідного елемента для зсуву курильного виробу у положення повного сполучення з вікном, причому цей вторинний привідний елемент проходить між сусідніми спицями слідом за згаданим поворотом і після того, як спиця зійшла зі згаданої спіральної похилої напрямної поверхні. 19. Роздавальний пристрій за будь-яким із пп. 16-18, в якому у первинного привідного елемента є верхня поверхня для контакту з другим кінцем курильного виробу й підйому його з кармана через згадане вікно при піднятому повзуні. 20. Роздавальний пристрій за будь-яким із попередніх пунктів, в якому перший кінець корпусу включає кришку, що закриває камеру й забезпечує доступ у камеру для введення у неї порції курильних виробів, причому у цій кришці сформоване згадане вікно. 21. Стрічка для розміщення у ній порції курильних виробів, що включає нескінченну стрічку з першого й другого шарів матеріалу, постійно скріплених один із одним у місцях, розташованих із інтервалом за довжиною стрічки, для формування ряду гільз, кожна з яких проходить у напрямку за шириною стрічки, і має конфігурацію, що забезпечує введення у неї одного курильного виробу, причому стрічка після введення у неї порції курильних виробів складається з утворенням зв'язки або картриджа курильних виробів, і суміжні шари матеріалу у зв'язці з'єднані в окремих місцях з можливістю поділу для втримання курильних виробів у зв'язаному вигляді. 22. Стрічка за п. 21, в якій у зв'язці формується наскрізний отвір для введення у нього привідного елемента роздавального пристрою для курильних виробів. 23. Роздавальний пристрій за будь-яким із пп. 1-20, який пристосований для установки у нього стрічки, що містить порцію курильних виробів за п. 21 або 22. 24. Роздавальний пристрій за будь-яким із пп. 1-20, що містить стрічку курильних виробів за п. 21 або 22. 25. Спосіб завантаження у роздавальний пристрій за будь-яким із пп. 1-20 стрічки курильних виробів за п. 21 або 22, при здійсненні якого відкривають корпус і вставляють зв'язку сигарет у камеру. 26. Спосіб за п. 25, при здійсненні якого вставляють зв'язку так, що привідний шків роздавального пристрою проходить через отвір у цій зв'язці, і закривають корпус. 27. Спосіб за п. 25 або 26, у якому спочатку діють на ручку приводу для розриву з'єднання, що роз'єднується, між сусідніми шарами матеріалу у зв'язці. 28. Спосіб використання роздавального пристрою за будь-яким із пп. 1-20, у якому зрушують привід у напрямку до верхнього кінця корпусу для початкового повороту привідного шківа для того, щоб щонайменше один радіально виступаючий елемент на привідному шківі захопив курильний виріб для переміщення головного курильного виробу у положення сполучення з 12 UA 101728 C2 5 вікном у згаданому верхньому кінці й для виштовхування цього головного курильного виробу з корпусу через вікно. 29. Спосіб за п. 28, при здійсненні якого зрушують привід у напрямку до нижнього кінця корпусу для подальшого повороту привідного шківа у тому же напрямку й зсуву наступного головного курильного виробу у положення часткового сполучення з вікном у корпусі. 13 UA 101728 C2 14 UA 101728 C2 15 UA 101728 C2 16 UA 101728 C2 17 UA 101728 C2 18 UA 101728 C2 19 UA 101728 C2 20 UA 101728 C2 21 UA 101728 C2 22 UA 101728 C2 23 UA 101728 C2 24 UA 101728 C2 25 UA 101728 C2 26 UA 101728 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 27
