Роздавальний пристрій для курильних виробів та картридж для роздавального пристрою

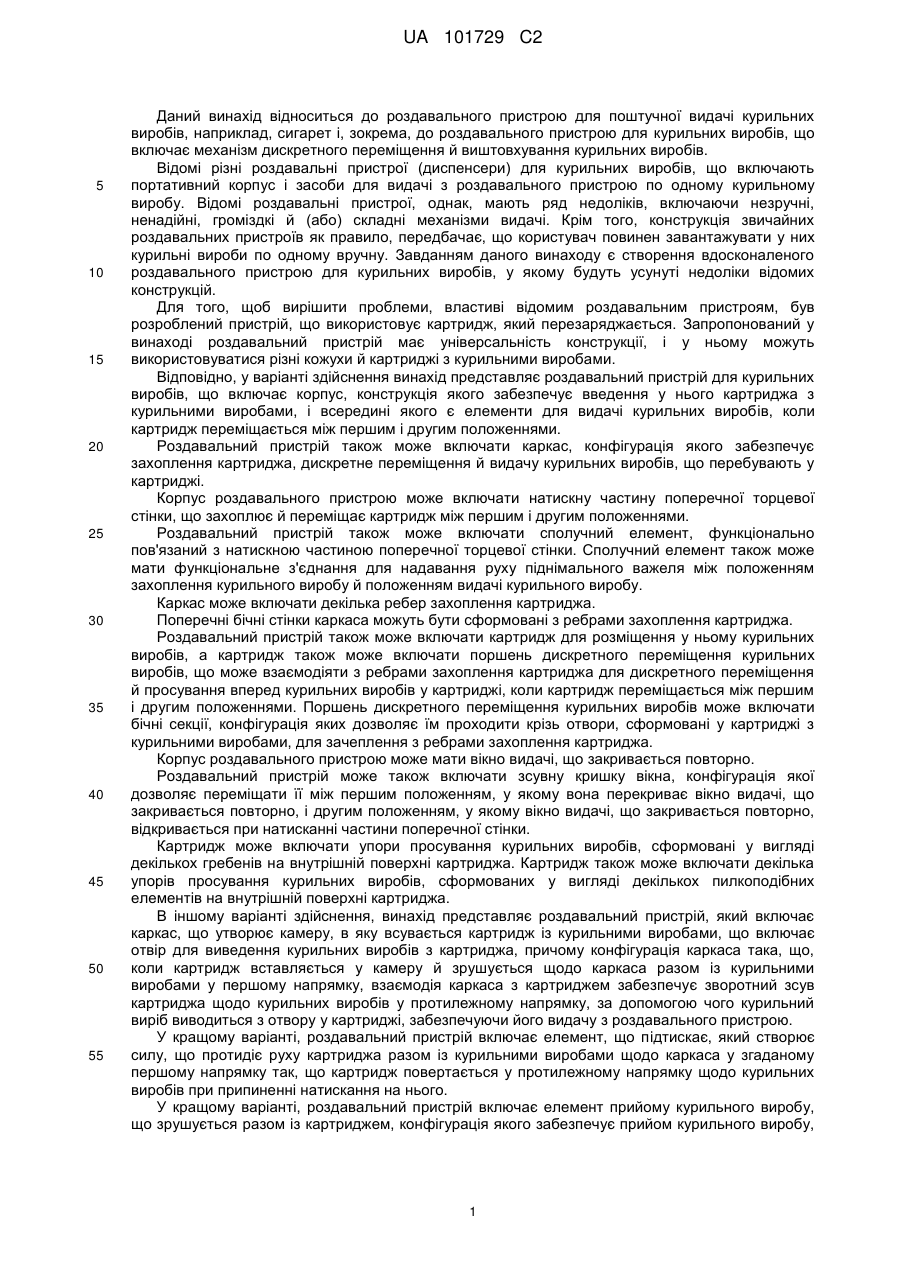

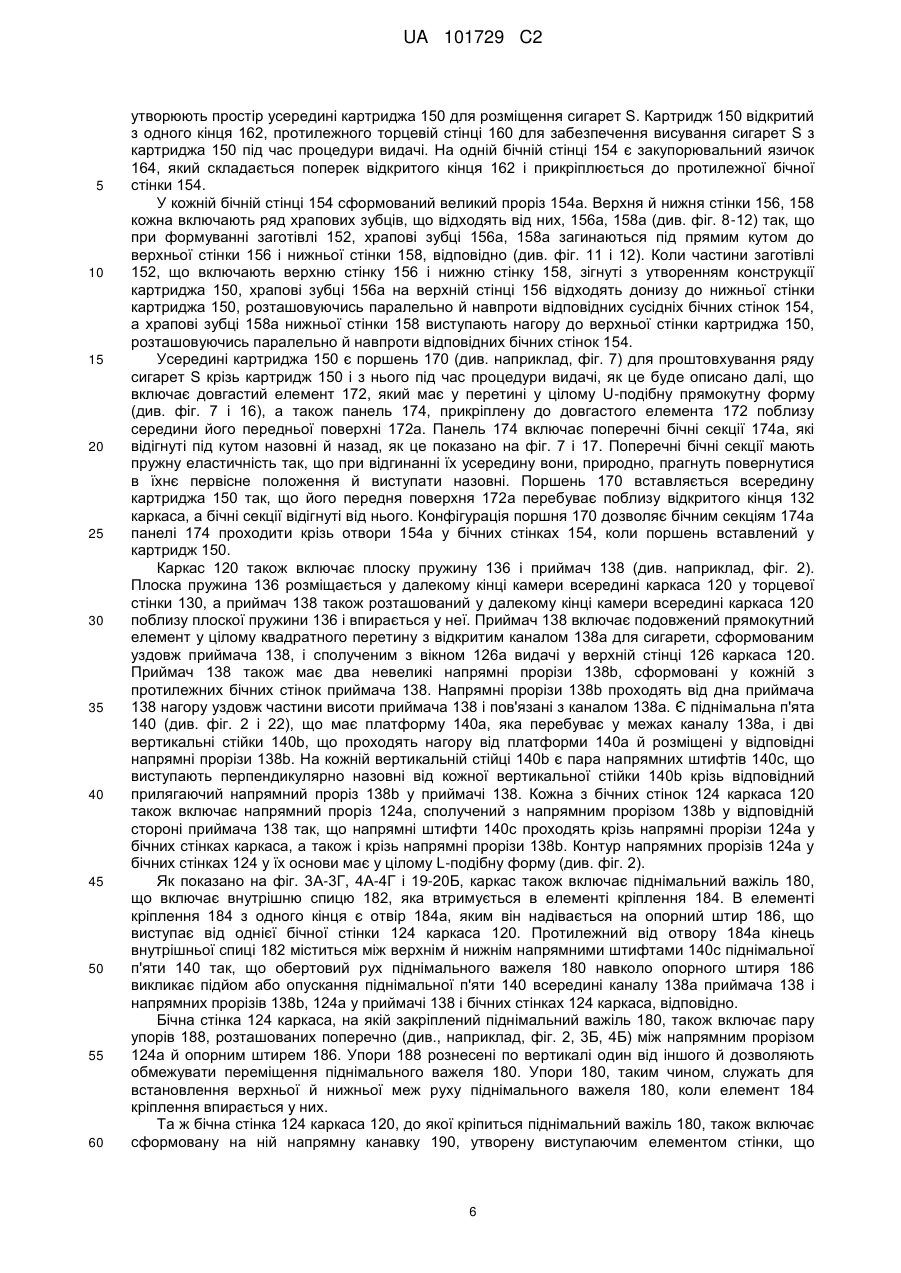

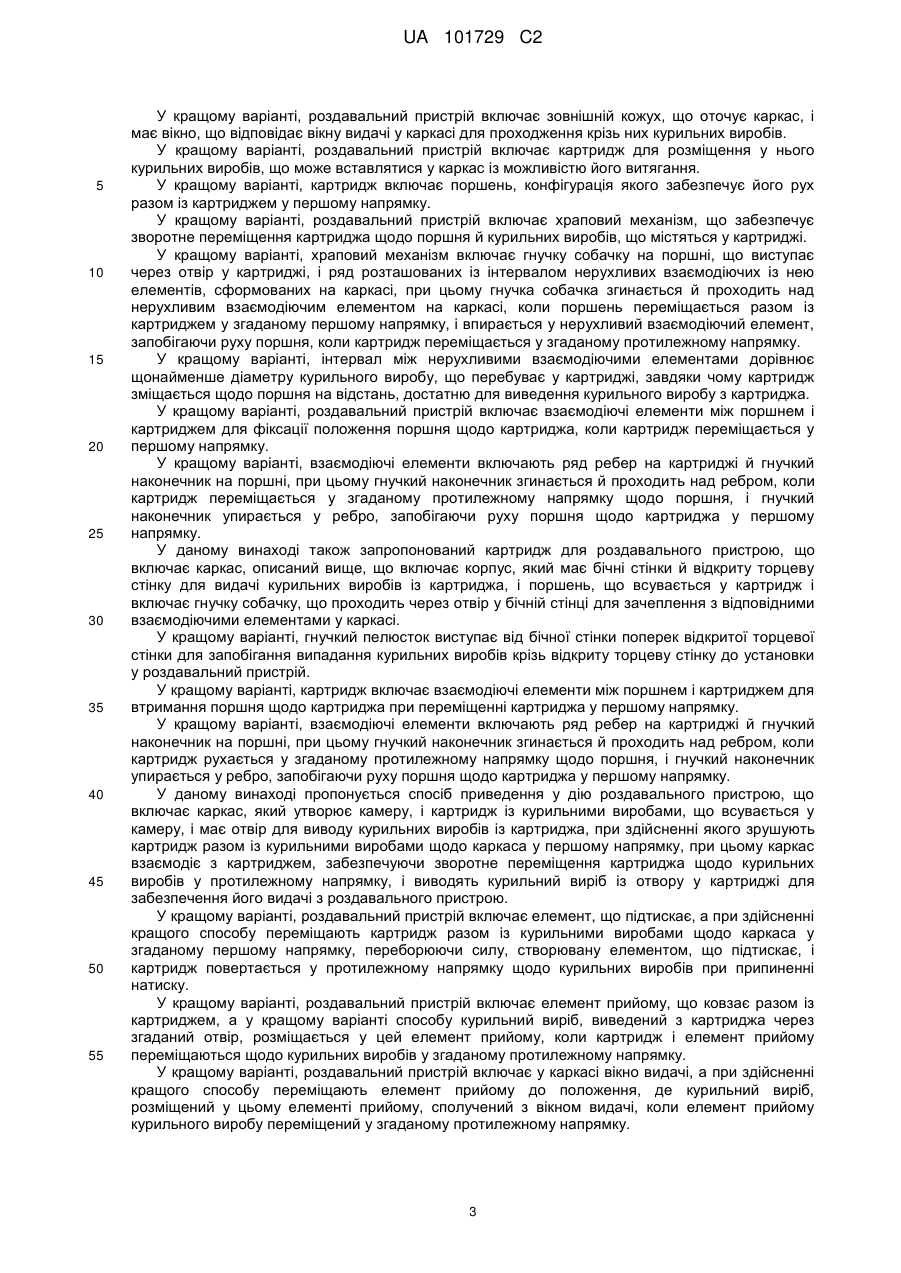

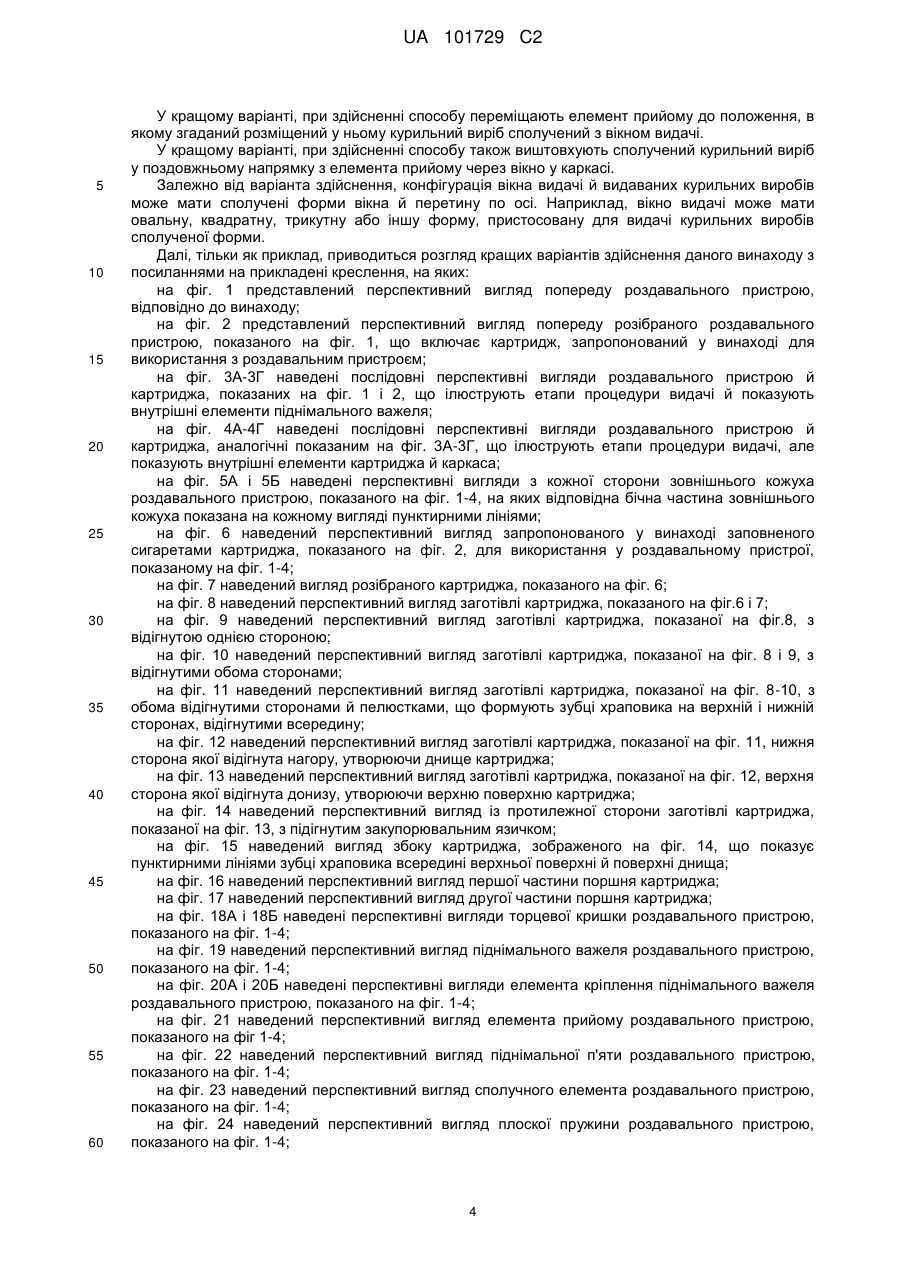

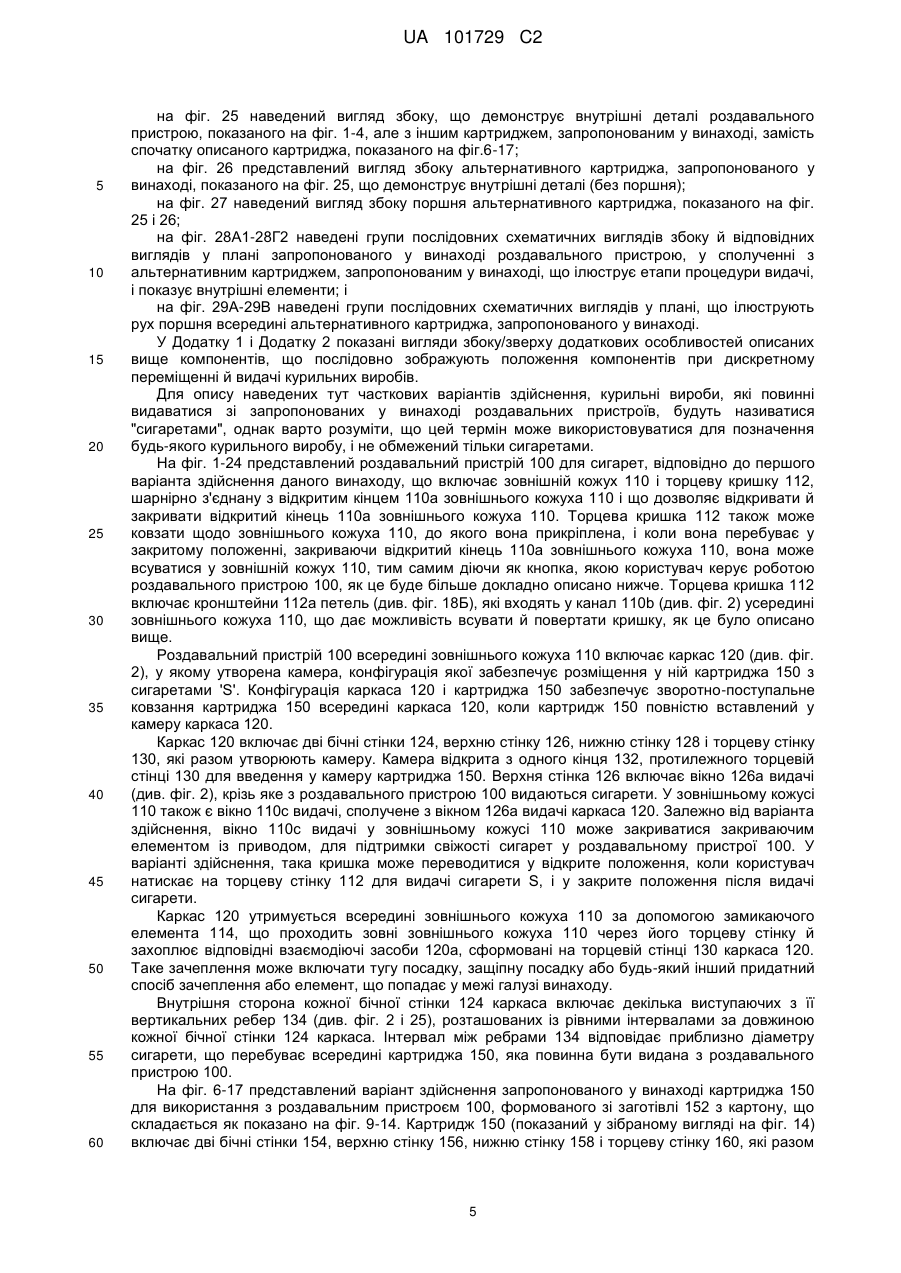

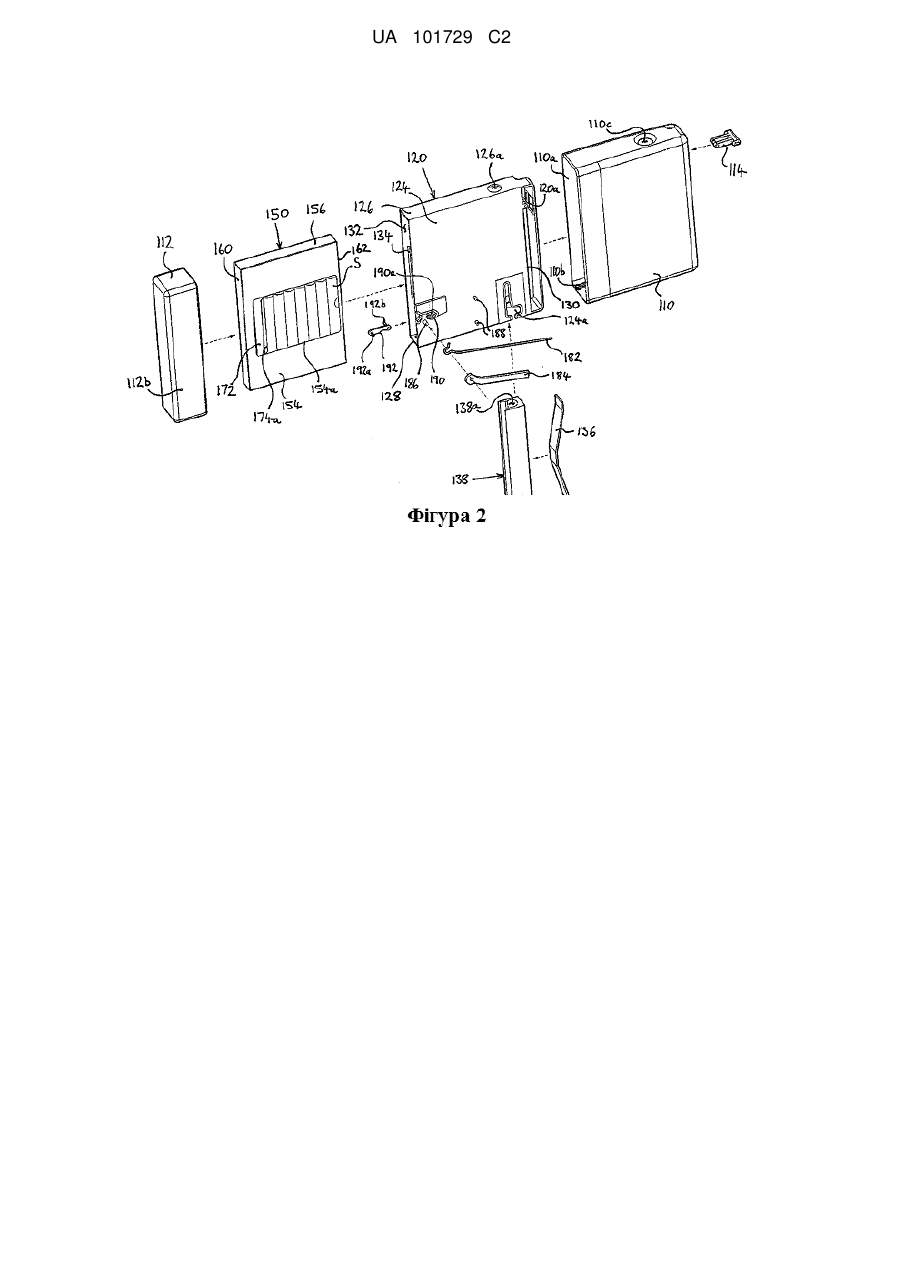

Реферат: Заявлений роздавальний пристрій для курильних виробів має корпус, каркас, у якому є камера, конфігурація якого забезпечує розміщення у ній картриджа з курильними виробами, та дозволяє дискретно переміщати й видавати курильні вироби, що перебувають у картриджі, назовні з каркаса, де каркас включає ребра, конфігурація яких забезпечує захоплення картриджа для дискретного переміщення й просування курильних виробів усередині картриджа, коли картридж переміщають між першим і другим положеннями. Заявлений картридж для роздавального пристрою включає каркас, що має корпус із бічними стінками й відкритим кінцем для видачі курильних виробів із картриджа, і поршень дискретного переміщення, що всувається у картридж і включає гнучку собачку, що проходить через отвір у бічній стінці для зачеплення з відповідними ребрами на каркасі. UA 101729 C2 (12) UA 101729 C2 UA 101729 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід відноситься до роздавального пристрою для поштучної видачі курильних виробів, наприклад, сигарет і, зокрема, до роздавального пристрою для курильних виробів, що включає механізм дискретного переміщення й виштовхування курильних виробів. Відомі різні роздавальні пристрої (диспенсери) для курильних виробів, що включають портативний корпус і засоби для видачі з роздавального пристрою по одному курильному виробу. Відомі роздавальні пристрої, однак, мають ряд недоліків, включаючи незручні, ненадійні, громіздкі й (або) складні механізми видачі. Крім того, конструкція звичайних роздавальних пристроїв як правило, передбачає, що користувач повинен завантажувати у них курильні вироби по одному вручну. Завданням даного винаходу є створення вдосконаленого роздавального пристрою для курильних виробів, у якому будуть усунуті недоліки відомих конструкцій. Для того, щоб вирішити проблеми, властиві відомим роздавальним пристроям, був розроблений пристрій, що використовує картридж, який перезаряджається. Запропонований у винаході роздавальний пристрій має універсальність конструкції, і у ньому можуть використовуватися різні кожухи й картриджі з курильними виробами. Відповідно, у варіанті здійснення винахід представляє роздавальний пристрій для курильних виробів, що включає корпус, конструкція якого забезпечує введення у нього картриджа з курильними виробами, і всередині якого є елементи для видачі курильних виробів, коли картридж переміщається між першим і другим положеннями. Роздавальний пристрій також може включати каркас, конфігурація якого забезпечує захоплення картриджа, дискретне переміщення й видачу курильних виробів, що перебувають у картриджі. Корпус роздавального пристрою може включати натискну частину поперечної торцевої стінки, що захоплює й переміщає картридж між першим і другим положеннями. Роздавальний пристрій також може включати сполучний елемент, функціонально пов'язаний з натискною частиною поперечної торцевої стінки. Сполучний елемент також може мати функціональне з'єднання для надавання руху піднімального важеля між положенням захоплення курильного виробу й положенням видачі курильного виробу. Каркас може включати декілька ребер захоплення картриджа. Поперечні бічні стінки каркаса можуть бути сформовані з ребрами захоплення картриджа. Роздавальний пристрій також може включати картридж для розміщення у ньому курильних виробів, а картридж також може включати поршень дискретного переміщення курильних виробів, що може взаємодіяти з ребрами захоплення картриджа для дискретного переміщення й просування вперед курильних виробів у картриджі, коли картридж переміщається між першим і другим положеннями. Поршень дискретного переміщення курильних виробів може включати бічні секції, конфігурація яких дозволяє їм проходити крізь отвори, сформовані у картриджі з курильними виробами, для зачеплення з ребрами захоплення картриджа. Корпус роздавального пристрою може мати вікно видачі, що закривається повторно. Роздавальний пристрій може також включати зсувну кришку вікна, конфігурація якої дозволяє переміщати її між першим положенням, у якому вона перекриває вікно видачі, що закривається повторно, і другим положенням, у якому вікно видачі, що закривається повторно, відкривається при натисканні частини поперечної стінки. Картридж може включати упори просування курильних виробів, сформовані у вигляді декількох гребенів на внутрішній поверхні картриджа. Картридж також може включати декілька упорів просування курильних виробів, сформованих у вигляді декількох пилкоподібних елементів на внутрішній поверхні картриджа. В іншому варіанті здійснення, винахід представляє роздавальний пристрій, який включає каркас, що утворює камеру, в яку всувається картридж із курильними виробами, що включає отвір для виведення курильних виробів з картриджа, причому конфігурація каркаса така, що, коли картридж вставляється у камеру й зрушується щодо каркаса разом із курильними виробами у першому напрямку, взаємодія каркаса з картриджем забезпечує зворотний зсув картриджа щодо курильних виробів у протилежному напрямку, за допомогою чого курильний виріб виводиться з отвору у картриджі, забезпечуючи його видачу з роздавального пристрою. У кращому варіанті, роздавальний пристрій включає елемент, що підтискає, який створює силу, що протидіє руху картриджа разом із курильними виробами щодо каркаса у згаданому першому напрямку так, що картридж повертається у протилежному напрямку щодо курильних виробів при припиненні натискання на нього. У кращому варіанті, роздавальний пристрій включає елемент прийому курильного виробу, що зрушується разом із картриджем, конфігурація якого забезпечує прийом курильного виробу, 1 UA 101729 C2 5 10 15 20 25 30 35 40 45 50 55 виведеного з картриджа через згаданий отвір, коли картридж і елемент прийому зміщаються щодо курильних виробів у згаданому протилежному напрямку. У кращому варіанті, роздавальний пристрій може включати у каркасі вікно видачі, а конфігурація елемента прийому курильного виробу така, що цей рух у протилежному напрямку забезпечує переміщення елемента прийому до положення, де курильний елемент, що потрапив в елемент прийому, виявляється сполученим із вікном видачі. У кращому варіанті, елемент прийому переміщається разом із курильним виробом, поміщеним в елементі прийому, у положення, де цей курильний виріб сполучений з вікном видачі. У кращому варіанті, каркас має перший і другий кінці, а конфігурація камери забезпечує установку у неї картриджа з курильними виробами так, що кожний курильний виріб проходить між першим і другим кінцями, а картридж може зрушуватися всередині каркаса у поперечному напрямку, що проходить у цілому перпендикулярно поздовжньої осі курильних виробів, для виведення курильного виробу з отвору у картриджі в елемент прийому у згаданому поперечному напрямку. У кращому варіанті, вікно видачі сформоване у першому кінці каркаса так, що курильний виріб, поміщений в елемент прийому, сполучений у поздовжньому напрямку з вікном видачі. У кращому варіанті, роздавальний пристрій включає піднімальний механізм для виштовхування у поздовжньому напрямку сполученого курильного виробу з елемента прийому через вікно у першому кінці каркаса. У кращому варіанті, піднімальний механізм спрацьовує у відповідь на переміщення картриджа у згаданому протилежному напрямку й, бажано, включає піднімальний елемент для торкання нижнього кінця сполученого курильного виробу й важіль, взаємодіючий з цим піднімальним елементом для підйому цього елемента, коли картридж зміщається у згаданому протилежному напрямку. У кращому варіанті, роздавальний пристрій включає проріз в елементі прийому, в який, бажано, всувається піднімальний елемент для переміщення взад і вперед щодо згаданого вікна видачі. У кращому варіанті, піднімальний елемент має пару паралельних штифтів, рознесених один від одного у згаданому поздовжньому напрямку, а важіль включає спицю, що одним кінцем може ковзати між цими штифтами. У кращому варіанті, важіль шарнірно прикріплений до каркаса іншим кінцем спиці й включає пусковий елемент для повороту важеля навколо осі шарніра для підйому згаданого піднімального елемента. У кращому варіанті, роздавальний пристрій включає штир на каркасі й скобу на іншому кінці спиці, що охоплює штир для шарнірного прикріплення важеля до каркаса, при цьому на вільному кінці скоби формується пусковий елемент. У кращому варіанті, роздавальний пристрій включає напрямну на каркасі, уздовж якої проходить пусковий елемент. У кращому варіанті, у напрямну введений елемент, що стежить, з можливістю ковзання, конфігурація якого дозволяє йому рухатися щодо каркаса уздовж цієї напрямної під час переміщення картриджа щодо каркаса. У кращому варіанті, напрямна утворює замкнутий контур для того, щоб елемент, що стежить, повертався у вихідне положення, пройшовши за всією довжиною напрямної. У кращому варіанті, елемент, що стежить, входить у зачеплення з пусковим елементом при наближенні до кінця напрямної так, що при подальшому переміщенні елемента, що стежить, уздовж цієї напрямної відбувається поворот важеля для підйому піднімального елемента й виштовхування курильного виробу у поздовжньому напрямку через вікно. У кращому варіанті, елемент, що стежить, слідуючи за поворотом важеля, проходить за пусковим елементом у своє вихідне положення так, що важіль щонайменше частково повертається під дією своєї ваги у протилежному напрямку для опускання піднімального елемента. У кращому варіанті, елемент, що стежить, захоплює пусковий елемент при своєму русі уздовж напрямної на початку наступного переміщення картриджа у першому напрямку для повороту частково поверненого важеля далі у згаданому протилежному напрямку для повного опускання піднімального елемента. У кращому варіанті, роздавальний пристрій включає кришку, що закриває відкритий кінець каркаса, крізь який у каркас може вставлятися картридж, і, бажано, що має вигляд кнопки, натисканням якої користувач може переміщати картридж щодо каркаса. 2 UA 101729 C2 5 10 15 20 25 30 35 40 45 50 55 У кращому варіанті, роздавальний пристрій включає зовнішній кожух, що оточує каркас, і має вікно, що відповідає вікну видачі у каркасі для проходження крізь них курильних виробів. У кращому варіанті, роздавальний пристрій включає картридж для розміщення у нього курильних виробів, що може вставлятися у каркас із можливістю його витягання. У кращому варіанті, картридж включає поршень, конфігурація якого забезпечує його рух разом із картриджем у першому напрямку. У кращому варіанті, роздавальний пристрій включає храповий механізм, що забезпечує зворотне переміщення картриджа щодо поршня й курильних виробів, що містяться у картриджі. У кращому варіанті, храповий механізм включає гнучку собачку на поршні, що виступає через отвір у картриджі, і ряд розташованих із інтервалом нерухливих взаємодіючих із нею елементів, сформованих на каркасі, при цьому гнучка собачка згинається й проходить над нерухливим взаємодіючим елементом на каркасі, коли поршень переміщається разом із картриджем у згаданому першому напрямку, і впирається у нерухливий взаємодіючий елемент, запобігаючи руху поршня, коли картридж переміщається у згаданому протилежному напрямку. У кращому варіанті, інтервал між нерухливими взаємодіючими елементами дорівнює щонайменше діаметру курильного виробу, що перебуває у картриджі, завдяки чому картридж зміщається щодо поршня на відстань, достатню для виведення курильного виробу з картриджа. У кращому варіанті, роздавальний пристрій включає взаємодіючі елементи між поршнем і картриджем для фіксації положення поршня щодо картриджа, коли картридж переміщається у першому напрямку. У кращому варіанті, взаємодіючі елементи включають ряд ребер на картриджі й гнучкий наконечник на поршні, при цьому гнучкий наконечник згинається й проходить над ребром, коли картридж переміщається у згаданому протилежному напрямку щодо поршня, і гнучкий наконечник упирається у ребро, запобігаючи руху поршня щодо картриджа у першому напрямку. У даному винаході також запропонований картридж для роздавального пристрою, що включає каркас, описаний вище, що включає корпус, який має бічні стінки й відкриту торцеву стінку для видачі курильних виробів із картриджа, і поршень, що всувається у картридж і включає гнучку собачку, що проходить через отвір у бічній стінці для зачеплення з відповідними взаємодіючими елементами у каркасі. У кращому варіанті, гнучкий пелюсток виступає від бічної стінки поперек відкритої торцевої стінки для запобігання випадання курильних виробів крізь відкриту торцеву стінку до установки у роздавальний пристрій. У кращому варіанті, картридж включає взаємодіючі елементи між поршнем і картриджем для втримання поршня щодо картриджа при переміщенні картриджа у першому напрямку. У кращому варіанті, взаємодіючі елементи включають ряд ребер на картриджі й гнучкий наконечник на поршні, при цьому гнучкий наконечник згинається й проходить над ребром, коли картридж рухається у згаданому протилежному напрямку щодо поршня, і гнучкий наконечник упирається у ребро, запобігаючи руху поршня щодо картриджа у першому напрямку. У даному винаході пропонується спосіб приведення у дію роздавального пристрою, що включає каркас, який утворює камеру, і картридж із курильними виробами, що всувається у камеру, і має отвір для виводу курильних виробів із картриджа, при здійсненні якого зрушують картридж разом із курильними виробами щодо каркаса у першому напрямку, при цьому каркас взаємодіє з картриджем, забезпечуючи зворотне переміщення картриджа щодо курильних виробів у протилежному напрямку, і виводять курильний виріб із отвору у картриджі для забезпечення його видачі з роздавального пристрою. У кращому варіанті, роздавальний пристрій включає елемент, що підтискає, а при здійсненні кращого способу переміщають картридж разом із курильними виробами щодо каркаса у згаданому першому напрямку, переборюючи силу, створювану елементом, що підтискає, і картридж повертається у протилежному напрямку щодо курильних виробів при припиненні натиску. У кращому варіанті, роздавальний пристрій включає елемент прийому, що ковзає разом із картриджем, а у кращому варіанті способу курильний виріб, виведений з картриджа через згаданий отвір, розміщається у цей елемент прийому, коли картридж і елемент прийому переміщаються щодо курильних виробів у згаданому протилежному напрямку. У кращому варіанті, роздавальний пристрій включає у каркасі вікно видачі, а при здійсненні кращого способу переміщають елемент прийому до положення, де курильний виріб, розміщений у цьому елементі прийому, сполучений з вікном видачі, коли елемент прийому курильного виробу переміщений у згаданому протилежному напрямку. 3 UA 101729 C2 5 10 15 20 25 30 35 40 45 50 55 60 У кращому варіанті, при здійсненні способу переміщають елемент прийому до положення, в якому згаданий розміщений у ньому курильний виріб сполучений з вікном видачі. У кращому варіанті, при здійсненні способу також виштовхують сполучений курильний виріб у поздовжньому напрямку з елемента прийому через вікно у каркасі. Залежно від варіанта здійснення, конфігурація вікна видачі й видаваних курильних виробів може мати сполучені форми вікна й перетину по осі. Наприклад, вікно видачі може мати овальну, квадратну, трикутну або іншу форму, пристосовану для видачі курильних виробів сполученої форми. Далі, тільки як приклад, приводиться розгляд кращих варіантів здійснення даного винаходу з посиланнями на прикладені креслення, на яких: на фіг. 1 представлений перспективний вигляд попереду роздавального пристрою, відповідно до винаходу; на фіг. 2 представлений перспективний вигляд попереду розібраного роздавального пристрою, показаного на фіг. 1, що включає картридж, запропонований у винаході для використання з роздавальним пристроєм; на фіг. 3А-3Г наведені послідовні перспективні вигляди роздавального пристрою й картриджа, показаних на фіг. 1 і 2, що ілюструють етапи процедури видачі й показують внутрішні елементи піднімального важеля; на фіг. 4А-4Г наведені послідовні перспективні вигляди роздавального пристрою й картриджа, аналогічні показаним на фіг. 3А-3Г, що ілюструють етапи процедури видачі, але показують внутрішні елементи картриджа й каркаса; на фіг. 5А і 5Б наведені перспективні вигляди з кожної сторони зовнішнього кожуха роздавального пристрою, показаного на фіг. 1-4, на яких відповідна бічна частина зовнішнього кожуха показана на кожному вигляді пунктирними лініями; на фіг. 6 наведений перспективний вигляд запропонованого у винаході заповненого сигаретами картриджа, показаного на фіг. 2, для використання у роздавальному пристрої, показаному на фіг. 1-4; на фіг. 7 наведений вигляд розібраного картриджа, показаного на фіг. 6; на фіг. 8 наведений перспективний вигляд заготівлі картриджа, показаного на фіг.6 і 7; на фіг. 9 наведений перспективний вигляд заготівлі картриджа, показаної на фіг.8, з відігнутою однією стороною; на фіг. 10 наведений перспективний вигляд заготівлі картриджа, показаної на фіг. 8 і 9, з відігнутими обома сторонами; на фіг. 11 наведений перспективний вигляд заготівлі картриджа, показаної на фіг. 8-10, з обома відігнутими сторонами й пелюстками, що формують зубці храповика на верхній і нижній сторонах, відігнутими всередину; на фіг. 12 наведений перспективний вигляд заготівлі картриджа, показаної на фіг. 11, нижня сторона якої відігнута нагору, утворюючи днище картриджа; на фіг. 13 наведений перспективний вигляд заготівлі картриджа, показаної на фіг. 12, верхня сторона якої відігнута донизу, утворюючи верхню поверхню картриджа; на фіг. 14 наведений перспективний вигляд із протилежної сторони заготівлі картриджа, показаної на фіг. 13, з підігнутим закупорювальним язичком; на фіг. 15 наведений вигляд збоку картриджа, зображеного на фіг. 14, що показує пунктирними лініями зубці храповика всередині верхньої поверхні й поверхні днища; на фіг. 16 наведений перспективний вигляд першої частини поршня картриджа; на фіг. 17 наведений перспективний вигляд другої частини поршня картриджа; на фіг. 18А і 18Б наведені перспективні вигляди торцевої кришки роздавального пристрою, показаного на фіг. 1-4; на фіг. 19 наведений перспективний вигляд піднімального важеля роздавального пристрою, показаного на фіг. 1-4; на фіг. 20А і 20Б наведені перспективні вигляди елемента кріплення піднімального важеля роздавального пристрою, показаного на фіг. 1-4; на фіг. 21 наведений перспективний вигляд елемента прийому роздавального пристрою, показаного на фіг 1-4; на фіг. 22 наведений перспективний вигляд піднімальної п'яти роздавального пристрою, показаного на фіг. 1-4; на фіг. 23 наведений перспективний вигляд сполучного елемента роздавального пристрою, показаного на фіг. 1-4; на фіг. 24 наведений перспективний вигляд плоскої пружини роздавального пристрою, показаного на фіг. 1-4; 4 UA 101729 C2 5 10 15 20 25 30 35 40 45 50 55 60 на фіг. 25 наведений вигляд збоку, що демонструє внутрішні деталі роздавального пристрою, показаного на фіг. 1-4, але з іншим картриджем, запропонованим у винаході, замість спочатку описаного картриджа, показаного на фіг.6-17; на фіг. 26 представлений вигляд збоку альтернативного картриджа, запропонованого у винаході, показаного на фіг. 25, що демонструє внутрішні деталі (без поршня); на фіг. 27 наведений вигляд збоку поршня альтернативного картриджа, показаного на фіг. 25 і 26; на фіг. 28А1-28Г2 наведені групи послідовних схематичних виглядів збоку й відповідних виглядів у плані запропонованого у винаході роздавального пристрою, у сполученні з альтернативним картриджем, запропонованим у винаході, що ілюструє етапи процедури видачі, і показує внутрішні елементи; і на фіг. 29А-29В наведені групи послідовних схематичних виглядів у плані, що ілюструють рух поршня всередині альтернативного картриджа, запропонованого у винаході. У Додатку 1 і Додатку 2 показані вигляди збоку/зверху додаткових особливостей описаних вище компонентів, що послідовно зображують положення компонентів при дискретному переміщенні й видачі курильних виробів. Для опису наведених тут часткових варіантів здійснення, курильні вироби, які повинні видаватися зі запропонованих у винаході роздавальних пристроїв, будуть називатися "сигаретами", однак варто розуміти, що цей термін може використовуватися для позначення будь-якого курильного виробу, і не обмежений тільки сигаретами. На фіг. 1-24 представлений роздавальний пристрій 100 для сигарет, відповідно до першого варіанта здійснення даного винаходу, що включає зовнішній кожух 110 і торцеву кришку 112, шарнірно з'єднану з відкритим кінцем 110а зовнішнього кожуха 110 і що дозволяє відкривати й закривати відкритий кінець 110а зовнішнього кожуха 110. Торцева кришка 112 також може ковзати щодо зовнішнього кожуха 110, до якого вона прикріплена, і коли вона перебуває у закритому положенні, закриваючи відкритий кінець 110а зовнішнього кожуха 110, вона може всуватися у зовнішній кожух 110, тим самим діючи як кнопка, якою користувач керує роботою роздавального пристрою 100, як це буде більше докладно описано нижче. Торцева кришка 112 включає кронштейни 112а петель (див. фіг. 18Б), які входять у канал 110b (див. фіг. 2) усередині зовнішнього кожуха 110, що дає можливість всувати й повертати кришку, як це було описано вище. Роздавальний пристрій 100 всередині зовнішнього кожуха 110 включає каркас 120 (див. фіг. 2), у якому утворена камера, конфігурація якої забезпечує розміщення у ній картриджа 150 з сигаретами 'S'. Конфігурація каркаса 120 і картриджа 150 забезпечує зворотно-поступальне ковзання картриджа 150 всередині каркаса 120, коли картридж 150 повністю вставлений у камеру каркаса 120. Каркас 120 включає дві бічні стінки 124, верхню стінку 126, нижню стінку 128 і торцеву стінку 130, які разом утворюють камеру. Камера відкрита з одного кінця 132, протилежного торцевій стінці 130 для введення у камеру картриджа 150. Верхня стінка 126 включає вікно 126а видачі (див. фіг. 2), крізь яке з роздавального пристрою 100 видаються сигарети. У зовнішньому кожусі 110 також є вікно 110с видачі, сполучене з вікном 126а видачі каркаса 120. Залежно від варіанта здійснення, вікно 110с видачі у зовнішньому кожусі 110 може закриватися закриваючим елементом із приводом, для підтримки свіжості сигарет у роздавальному пристрої 100. У варіанті здійснення, така кришка може переводитися у відкрите положення, коли користувач натискає на торцеву стінку 112 для видачі сигарети S, і у закрите положення після видачі сигарети. Каркас 120 утримується всередині зовнішнього кожуха 110 за допомогою замикаючого елемента 114, що проходить зовні зовнішнього кожуха 110 через його торцеву стінку й захоплює відповідні взаємодіючі засоби 120а, сформовані на торцевій стінці 130 каркаса 120. Таке зачеплення може включати тугу посадку, защіпну посадку або будь-який інший придатний спосіб зачеплення або елемент, що попадає у межі галузі винаходу. Внутрішня сторона кожної бічної стінки 124 каркаса включає декілька виступаючих з її вертикальних ребер 134 (див. фіг. 2 і 25), розташованих із рівними інтервалами за довжиною кожної бічної стінки 124 каркаса. Інтервал між ребрами 134 відповідає приблизно діаметру сигарети, що перебуває всередині картриджа 150, яка повинна бути видана з роздавального пристрою 100. На фіг. 6-17 представлений варіант здійснення запропонованого у винаході картриджа 150 для використання з роздавальним пристроєм 100, формованого зі заготівлі 152 з картону, що складається як показано на фіг. 9-14. Картридж 150 (показаний у зібраному вигляді на фіг. 14) включає дві бічні стінки 154, верхню стінку 156, нижню стінку 158 і торцеву стінку 160, які разом 5 UA 101729 C2 5 10 15 20 25 30 35 40 45 50 55 60 утворюють простір усередині картриджа 150 для розміщення сигарет S. Картридж 150 відкритий з одного кінця 162, протилежного торцевій стінці 160 для забезпечення висування сигарет S з картриджа 150 під час процедури видачі. На одній бічній стінці 154 є закупорювальний язичок 164, який складається поперек відкритого кінця 162 і прикріплюється до протилежної бічної стінки 154. У кожній бічній стінці 154 сформований великий проріз 154а. Верхня й нижня стінки 156, 158 кожна включають ряд храпових зубців, що відходять від них, 156а, 158а (див. фіг. 8-12) так, що при формуванні заготівлі 152, храпові зубці 156а, 158а загинаються під прямим кутом до верхньої стінки 156 і нижньої стінки 158, відповідно (див. фіг. 11 і 12). Коли частини заготівлі 152, що включають верхню стінку 156 і нижню стінку 158, зігнуті з утворенням конструкції картриджа 150, храпові зубці 156а на верхній стінці 156 відходять донизу до нижньої стінки картриджа 150, розташовуючись паралельно й навпроти відповідних сусідніх бічних стінок 154, а храпові зубці 158а нижньої стінки 158 виступають нагору до верхньої стінки картриджа 150, розташовуючись паралельно й навпроти відповідних бічних стінок 154. Усередині картриджа 150 є поршень 170 (див. наприклад, фіг. 7) для проштовхування ряду сигарет S крізь картридж 150 і з нього під час процедури видачі, як це буде описано далі, що включає довгастий елемент 172, який має у перетині у цілому U-подібну прямокутну форму (див. фіг. 7 і 16), а також панель 174, прикріплену до довгастого елемента 172 поблизу середини його передньої поверхні 172а. Панель 174 включає поперечні бічні секції 174а, які відігнуті під кутом назовні й назад, як це показано на фіг. 7 і 17. Поперечні бічні секції мають пружну еластичність так, що при відгинанні їх усередину вони, природно, прагнуть повернутися в їхнє первісне положення й виступати назовні. Поршень 170 вставляється всередину картриджа 150 так, що його передня поверхня 172а перебуває поблизу відкритого кінця 132 каркаса, а бічні секції відігнуті від нього. Конфігурація поршня 170 дозволяє бічним секціям 174а панелі 174 проходити крізь отвори 154а у бічних стінках 154, коли поршень вставлений у картридж 150. Каркас 120 також включає плоску пружину 136 і приймач 138 (див. наприклад, фіг. 2). Плоска пружина 136 розміщається у далекому кінці камери всередині каркаса 120 у торцевої стінки 130, а приймач 138 також розташований у далекому кінці камери всередині каркаса 120 поблизу плоскої пружини 136 і впирається у неї. Приймач 138 включає подовжений прямокутний елемент у цілому квадратного перетину з відкритим каналом 138а для сигарети, сформованим уздовж приймача 138, і сполученим з вікном 126а видачі у верхній стінці 126 каркаса 120. Приймач 138 також має два невеликі напрямні прорізи 138b, сформовані у кожній з протилежних бічних стінок приймача 138. Напрямні прорізи 138b проходять від дна приймача 138 нагору уздовж частини висоти приймача 138 і пов'язані з каналом 138а. Є піднімальна п'ята 140 (див. фіг. 2 і 22), що має платформу 140а, яка перебуває у межах каналу 138а, і дві вертикальні стійки 140b, що проходять нагору від платформи 140а й розміщені у відповідні напрямні прорізи 138b. На кожній вертикальній стійці 140b є пара напрямних штифтів 140с, що виступають перпендикулярно назовні від кожної вертикальної стійки 140b крізь відповідний прилягаючий напрямний проріз 138b у приймачі 138. Кожна з бічних стінок 124 каркаса 120 також включає напрямний проріз 124а, сполучений з напрямним прорізом 138b у відповідній стороні приймача 138 так, що напрямні штифти 140с проходять крізь напрямні прорізи 124а у бічних стінках каркаса, а також і крізь напрямні прорізи 138b. Контур напрямних прорізів 124а у бічних стінках 124 у їх основи має у цілому L-подібну форму (див. фіг. 2). Як показано на фіг. 3А-3Г, 4А-4Г і 19-20Б, каркас також включає піднімальний важіль 180, що включає внутрішню спицю 182, яка втримується в елементі кріплення 184. В елементі кріплення 184 з одного кінця є отвір 184а, яким він надівається на опорний штир 186, що виступає від однієї бічної стінки 124 каркаса 120. Протилежний від отвору 184а кінець внутрішньої спиці 182 міститься між верхнім й нижнім напрямними штифтами 140с піднімальної п'яти 140 так, що обертовий рух піднімального важеля 180 навколо опорного штиря 186 викликає підйом або опускання піднімальної п'яти 140 всередині каналу 138а приймача 138 і напрямних прорізів 138b, 124а у приймачі 138 і бічних стінках 124 каркаса, відповідно. Бічна стінка 124 каркаса, на якій закріплений піднімальний важіль 180, також включає пару упорів 188, розташованих поперечно (див., наприклад, фіг. 2, 3Б, 4Б) між напрямним прорізом 124а й опорним штирем 186. Упори 188 рознесені по вертикалі один від іншого й дозволяють обмежувати переміщення піднімального важеля 180. Упори 180, таким чином, служать для встановлення верхньої й нижньої меж руху піднімального важеля 180, коли елемент 184 кріплення впирається у них. Та ж бічна стінка 124 каркаса 120, до якої кріпиться піднімальний важіль 180, також включає сформовану на ній напрямну канавку 190, утворену виступаючим елементом стінки, що 6 UA 101729 C2 5 10 15 20 25 30 35 40 45 50 55 60 віддалена від поверхні бічної стінки 124. Напрямна канавка 190 розташована над опорним штирем 186 і включає подовжену краплеподібну петлю, утворену навколо ізольованого елемента 190 (див. фіг. 2 і 25), а збіжна у крапку частина краплеподібної петлі розташована безпосередньо над опорним штирем 186. Внутрішня спиця 182 піднімального важеля 180 включає частину, що проходить навколо опорного штиря 186 і назовні у радіальному напрямку від опорного штиря 186, і закінчується контактним кінцем 182а (див. фіг. 2, 3В/4В, 19), розташованим у збіжній частині напрямної канавки 190. Завдяки цьому, рух контактного кінця 182а внутрішньої спиці 182 викликає поворот піднімального важеля навколо опорного штиря 186 у межах, обмежених упорами 188, і, у результаті, підйом або опускання піднімальної п'яти 140. Як показано на фіг. 2 і 23, між торцевою кришкою 112 і каркасом 120 установлений сполучний елемент 192, що включає стрижень з першим сполучним штифтом 192а, що відходить від нього й вставленим із можливістю обертання в отвір 112b у торцевій кришці 112 (див. фіг. 18Б), і другим сполучним штифтом 192b, що відходить від протилежної сторони протилежного кінця стрижня, яка втримується всередині напрямної канавки 190. Тим самим, зворотно-поступальний рух торцевої кришки 112 щодо каркаса 120 змушує другий сполучний штифт 192b обходити уздовж напрямної канавки 190 навколо ізольованого елемента 190а, коли сполучний елемент 192 повертається навколо першого сполучного штифта 192а. Крім того, конфігурація сполучного елемента 192 та його розташування щодо елемента 184 кріплення піднімального важеля 180 такі, що коли торцева кришка 112 рухається у першому напрямку вперед, сполучний елемент 192 опирається на елемент кріплення 184, а другий сполучний штифт 192b рухається уздовж верхньої частини напрямної канавки 190, а коли торцева кришка 112 рухається у протилежному зворотному напрямку, другий сполучний штифт 192b продовжує рухатися навколо й назад за нижньою частиною напрямної канавки 190. Далі, з посиланням на фіг. 3А-3Г і 4А-4Г, приводиться опис роботи запропонованого у винаході роздавального пристрою 100 для сигарет, у комбінації зі запропонованим у винаході картриджем 150. Спочатку, користувач повертає й відкриває торцеву кришку 112 для доступу до відкритого кінця 110а зовнішнього кожуха 110. Заповнений сигаретами S картридж 150 вставляється у камеру каркаса 120, поки відкритий кінець 162 картриджа 150 не впреться у приймач 138. У цьому положенні картридж 150 повністю вставлений всередину каркаса 120, а кінець картриджа 150, найближчий до торцевої стінки 160, трохи виступає з відкритого кінця 132 каркаса 120. Після цього торцева кришка 112 закривається, закриваючи зовнішній кожух 110, при цьому внутрішня поверхня торцевої кришки 112 стикається з торцевою стінкою 160 картриджа 150 і другим сполучним штифтом 192b, що входить у напрямну канавку 190. Тепер роздавальний пристрій 100 готовий до роботи. Для видачі сигарети S з роздавального пристрою 100, користувач штовхає торцеву кришку 112, як кнопку керування, всередину у зовнішній кожух 110. Торцева кришка 112 входить у зіткнення з торцевою стінкою 160 картриджа 150 і приводить її у рух, змушуючи картридж 150 ковзати вперед далі у камеру 122 каркаса 120. Цей процес показаний переходом від фіг. 3А до 3Б, і від фіг. 4А до 4Б. У результаті, самий верхній і самий нижній кути довгастого елемента 172 поршня 170 діють як собачки й упираються у храпові зубці 156а, 158а картриджа 150 (як показано у Додатку 1) і, за допомогою цього, поршень 170, разом із курильними виробами, що перебувають поперед нього, підштовхується вперед, рухаючись разом із картриджем 150 усередині й щодо каркаса 120. У міру руху поршня 170 всередині каркаса 120, бічні секції 174а поршня 170 відхиляються всередину для проходження вперед зі свого вихідного положення над наступним вертикальним ребром 134 на внутрішній поверхні бічної стінки 124 каркаса 120, і за нього. Після проходження над кожним вертикальним ребром 134 і за нього, бічні секції відхиляються назад назовні. Одночасно з цим, картридж 150 упирається у приймач 138, що зрушується вперед разом із картриджем 150 і стискає плоску пружину 136, притискаючи її до торцевої стінки 130 каркаса 120. Піднімальна п'ята 140 рухається вперед із приймачем 138 так, що напрямні штифти 140с попадають у нижню, саму передню частину L-подібних прорізів 124а у бічних стінках 124 каркаса 120. Під час цього руху, другий сполучний штифт 192b рухається вперед у верхній частині напрямної канавки 190 і штовхає контактний кінець 182а піднімального важеля 180, і проходить над ним, повертаючи піднімальний важіль 180 донизу навколо опорного штиря 186 до його крайнього нижнього положення, при цьому важіль 184 кріплення впирається у нижній упор 188. Далекий кінець внутрішньої спиці 182, що перебуває між напрямними штифтами 140с піднімальної п'яти 140, змушує піднімальну п'яту перебувати у нижньому положенні, хоча на даному етапі вона втримується на цьому рівні тим, що перебуває всередині самої передньої частини L-подібних напрямних прорізів 124а у бічних стінках 124 каркаса 120. 7 UA 101729 C2 5 10 15 20 25 30 35 40 45 50 55 60 Коли користувач відпускає торцеву кришку 112, сила, що підтискає, яка створюється стислою плоскою пружиною 136, штовхає приймач 138 і картридж 150, що впирається, назад у протилежному напрямку для повернення у вихідне положення. Однак бічні секції 174а поршня 170 тепер діють як собачки й упираються у вертикальні ребра 134 на внутрішній поверхні бічної стінки 124 каркаса 120, над якими вони проходили раніше при русі вперед, і тим самим перешкоджають руху поршня 170 назад і поверненню його разом із картриджем 150. Це змушує картридж 150 рухатися назад під дією плоскої пружини 136, однак поршень 170 і ряд сигарет S, що перебувають поперед поршня 170, залишаються нерухливими у висунутому положенні щодо каркаса 120. У результаті, передня сигарета S у картриджі 150 виштовхується з відкритого кінця 162 картриджа. Коли картридж 150 переміщається назад щодо каркаса 120 і поршня 170, самий верхній і самий нижній кути довгастого елемента 172 поршня 170 проходять над прилягаючими храповими зубцями 156а, 158а картриджа 150 і розташовуються впритул до плоскої вертикальної поверхні 159 (див. фіг. 7) наступних храпових зубців 156а, 158а картриджа 150. Коли приймач 138 зміщається назад під тиском плоскої пружини 136, він рухається назустріч нерухливому ряду сигарет S і захоплює у канал 138а передню сигарету S, тільки що виштовхнуту з картриджа 150. У цей час, піднімальна п'ята 140 також зміщається назад разом із приймачем 138 так, що передня сигарета S виявляється розміщеною на платформі 140а, і одночасно другий сполучний штифт 192b починає рухатися уздовж нижньої зворотньої гілки у напрямній канавці 190 під ізольованим елементом 190а. Канал 138а у приймачі зрушується у положення сполучення з вікнами 126а, 110с видачі у каркасі 120 і зовнішньому кожусі 110, відповідно. Ця частина процедури видачі показана переходом від фіг. 3Б до 3В, і від фіг. 4Б до 4В. Нарешті, у міру того, як торцева кришка 112 і картридж 150 закінчують рух назад і знову повертаються у вихідне положення, другий сполучний штифт 192b рухається назад у нижній частині напрямної канавки 190, поки не досягне й не впреться у контактний кінець 182а піднімального важеля 180, повертаючи тим самим піднімальний важіль 180 нагору навколо опорного штиря 186 до його верхнього положення, коли важіль 184 кріплення впирається у верхній упор 188. Це змушує далекий кінець внутрішньої спиці 182, розташований між напрямними штифтами 140с піднімальної п'яти 140, піднімати піднімальну п'яту 140 нагору в її підняте положення, у міру того, як напрямні штифти 140с переміщаються нагору всередині напрямних прорізів 138b, 124а приймача 138 і бічних стінок 124 каркаса 120. Це викликає підйом передньої сигарети на платформі 140а нагору з вікон видачі 126а, 110а у каркасі й зовнішньому кожусі 110, відповідно. Ця частина процедури видачі показана переходом від фіг. 3В до 3Г і від фіг. 4В до 4Г. На самому початку цього руху, другий сполучний штифт 192b проходить над контактним кінцем 182а піднімального важеля 180 і, тому, підготовлений для повторення описаного вище процесу - штовхати й повертати піднімальний важіль донизу при наступній процедурі видачі. Однак, після того як другий сполучний штифт 192b пройде над контактним кінцем 182а піднімального важеля 180, піднімальна п'ята 140 і піднімальний важіль 180 можуть природно повністю або частково опуститися під дією власної ваги, хоча це й не впливає на подальші процеси процедури видачі. Описана вище процедура видачі повторюється для кожної сигарети S, що повинна бути видана картриджем 150 із роздавального пристрою 100, і кожний раз поршень 170 дискретно переміщається вперед щодо картриджа 150 і каркаса 120 за допомогою храпового механізму, що включає бічні секції 174а на вертикальних ребрах 134 і кінці довгастого елемента 172 на храпових зубцях 156а, 158а. Коли картридж 150 порожній, зсув уперед картриджа 150 штовхає поршень 170 вправо до відкритого кінця 162 картриджа 150 так, що бічні секції 174а зачіпають краї отворів 154а й відхиляються всередину при подальшому просуванні вперед поршня 170 так, що вони лягають на бічні стінки 154 картриджа, прилягаючи до них. У цьому положенні, вони не можуть входити у зачеплення з вертикальними ребрами 134 на внутрішніх стінках 124 каркаса 120. Тепер користувач може відкрити торцеву кришку 112 і легко витягти використаний картридж 150 і замінити його новим повним картриджем 150. Тепер роздавальний пристрій 100 перезаряджений і готовий для використання, як це було описано вище. Описаний вище винахід включає роздавальний пристрій 100, картридж 150 для використання з роздавальним пристроєм 100, і роздавальний пристрій 100 у комбінації з картриджем 150. Нижче приводиться опис альтернативного варіанта здійснення запропонованого у винаході картриджа 250, який також придатний для використання з тим же роздавальним пристроєм 100, описаним вище, і тому докладний опис роздавального пристрою 100 повторюватися не буде. 8 UA 101729 C2 5 10 15 20 25 30 35 40 45 50 55 60 Альтернативний варіант здійснення картриджа 250, відповідно до винаходу, представлений на фіг. 25-28Г, включає корпус, що має дві бічних стінки 254, верхню стінку 256, нижню стінку 258 і торцеву стінку 260, які всі разом визначають простір усередині картриджа 250 для розміщення сигарет S. Картридж 250 відкритий з одного кінця 262 (див. фіг. 26), протилежного торцевій стінці 260, для висування сигарет S із картриджа 250 під час описаної вище операції видачі. Кожна бічна стінка 254 картриджа включає сформований у ній великий проріз 254а. Кожна з верхньої й нижньої стінок 256, 258 картриджа включає групу горизонтальних ребер 256а, 258а, що виступають від них усередину за шириною відповідної стінки 256, 258. Ребра 256а, 258а у кожній групі розташовані з рівними інтервалами уздовж кожної сторони відповідної стінки 256, 258, а інтервал відповідає приблизно інтервалу між вертикальними ребрами 134 бічних стінок 124 каркаса, що відповідає приблизно діаметру сигарет усередині картриджа 250, які повинні видаватися з роздавального пристрою 100. Всередині картриджа 250 є поршень 270 (див. фіг. 25 і 27) для проштовхування ряду сигарет S крізь картридж 250 і назовні з нього під час процедури видачі, як це було описано вище, що включає довгастий елемент 272, у цілому являє собою тверду й прямокутну плоску панель. Довгастий елемент 272 має пару поперечних бічних секцій 274, кожна з яких відходить приблизно від середини кожної з довгих бічних крайок і також відігнута назовні й назад (коли картридж вставлений у роздавальний пристрій). Поршень 270 також включає пару кінцевих язичка 276, що відходять від кожної з верхньої й нижньої крайок довгастого елемента 272, і які також відігнуті назовні й назад (коли картридж вставлений у роздавальний пристрій). Поршень 270 вставляється всередину картриджа 250 орієнтованим таким чином, що бічні секції 274 і кінцеві язички 276 відгинаються від відкритого кінця 262, причому кінцеві язички 276 притискаються до верхньої й нижньої стінок 256, 258 картриджа 250 між ребрами 256а, 258а. Конфігурація поршня 270 забезпечує проходження бічних секцій 274 крізь прорізи 254а у бічних стінках 254, коли поршень вставляється всередину картриджа. Крім того, як бічні секції 274, так і кінцеві язички 276 мають пружну еластичність, і тому при відгинанні всередину створюють протилежно спрямовану силу, що підтискає, у зовнішньому напрямку. Робота роздавального пристрою 100 при використанні запропонованого у винаході альтернативного картриджа 250 дуже схожа на роботу роздавального пристрою, описану вище, при використанні раніше описаного картриджа 150, і тому її опис повністю повторюватися тут не буде. Буде описана тільки дія елементів, що відрізняються. Для видачі сигарети S з роздавального пристрою 100, вдавлюють торцеву кришку 112 вперед усередину зовнішнього кожуха 110. Торцева кришка 112 штовхає торцеву стінку 260 картриджа 250, змушуючи картридж 250 ковзати вперед далі у камеру каркаса 120. Це схематично показано переходом від фіг.28А1 до 28В1 і від фіг.28А2 до 28В2. При цьому кінцеві язички 276 поршня 270 діють як собачки й упираються у горизонтальні ребра 256а, 258а. Це змушує поршень 270, разом із курильними виробами, що перебувають поперед нього, рухатися вперед із картриджем 250 щодо каркаса 120. У міру того як поршень 270 переміщається вперед усередині каркаса 120, бічні секції 274 поршня 270 відхиляються всередину (див. стрілки Р1 на фіг. 28Б2 і фіг. 29Б), оскільки вони повинні пройти над наступними вертикальними ребрами 134 на внутрішній поверхні кожної бічної стінки 124 каркаса 120 і повз них, вперед від свого первісного положення. Пройшовши повз наступне вертикальне ребро 134, бічні секції 274 розходяться назовні завдяки їх пружній еластичності (див. стрілки Р2 на фіг. 28В і фіг. 29В), після чого розташовуються у передньої крайки вертикальних ребер 134, через які вони тільки що перейшли. Одночасно, картридж 250 упирається у приймач 138, що рухається вперед разом із картриджем 250 і стискає плоску пружину 136, притискаючи її до торцевої стінки 130 каркаса 120, як це було описано раніше. Коли користувач відпускає торцеву кришку 112, сила, що підтискає, яка створюється стислою плоскою пружиною 136, штовхає назад приймач 138 і картридж 250, що впирається у нього, повертаючи у первісне положення. Однак бічні секції 274 поршня 270 тепер діють як собачки й упираються у вертикальні ребра 134 на внутрішній стороні кожної бічної стінки 124 каркаса 120, через які вони раніше переходили при русі вперед, і тим самим запобігають зворотній рух поршня 270 разом із картриджем 250. Це змушує картридж 250 рухатися назад під дією тиску плоскої пружини 136, однак поршень 270 і ряд розташованих поперед нього сигарет S залишаються нерухливими у висунутому положенні щодо каркаса 120. Передня сигарета S у картриджі 250 виштовхується з відкритого кінця 262 картриджа. У міру того, як картридж 250 зрушується назад щодо каркаса 120 і поршня 270, кінцеві язички 276 поршня 270 проходять над наступними сусідніми горизонтальними ребрами 256а, 258а й розташовуються поруч із ними. Це положення показане на фіг. 28Г, де картридж 250 повернутий у початкове положення, а передня сигарета S була виштовхнута з картриджа 250 (і показана частково піднятою на фіг. 9 UA 101729 C2 5 10 15 20 25 30 35 40 45 50 55 28Г), і може бути видана з роздавального пристрою 100, як це описано вище. Кроки процедури видачі, що залишилися, вже були описані. Хоча вище були описані запропоновані у винаході часткові варіанти виконання роздавального пристрою й два часткових варіанта картриджа для використання у такому роздавальному пристрої, необхідно розуміти, що у цих варіантах здійснення можуть бути зроблені різні зміни у межах вимог винаходу, які визначені наведеною далі формулою, причому винахід також включає роздавальний пристрій у комбінації з картриджем. Передбачається, що у межі вимог винаходу попадає будь-яка комбінація описаних вище ознак, що взаємно не виключають одна одну. Передбачається, що описаний спочатку картридж 150 виготовляється з картону, хоча може бути зроблений з інших придатних матеріалів, наприклад, пластику, або комбінації матеріалів (наприклад, поршень 170 може бути виконаний з пластику, а заготівля 172 картриджа 150 може бути виконана з картону або навпаки). Крім того, хоча поршень у першому картриджі 150 описаний зробленим із двох окремих компонентів, він може бути з успіхом зроблений як єдине ціле. За аналогією, картридж 250 альтернативного варіанта здійснення може бути виконаний з будь-якого придатного матеріалу, наприклад, пластику або картону, або з комбінації матеріалів. Крім того, хоча поршень 270 другого картриджа 250 був описаний виконаним у вигляді єдиної інтегральної деталі, він може бути з рівним успіхом виконаний з двох або більше окремих компонентів, з'єднаних один із одним. Мається на увазі, що картридж 150/250 являє собою змінний і утилізований компонент, що забезпечує перезарядження роздавального пристрою 100 новим повним картриджем 150/250 після видачі всіх сигарет із попереднього картриджа 150/250 і витягання цього картриджа 150/250 з каркаса 120 та його утилізації. Описаний спочатку картридж 150 включає закупорювальний язичок 164, що проходить поперек відкритого кінця 162 картриджа 150. Цей язичок призначений для втримання сигарет у картриджі 150 під час виготовлення, упаковування й поширення, доти, поки кінцевий користувач не буде готовий зарядити картридж 150 у роздавальний пристрій 100. Для цього, користувач розпечатує язичок, або розриваючи його вручну, або іншим шляхом, перед тим, як вставити картридж 150 у роздавальний пристрій 100. Язичок, однак, може розриватися й при першій процедурі видачі, наприклад, якщо на язичку 164 нанесена лінія розриву, завдяки чому при першому дискретному переміщенні вперед поршня 170 щодо картриджа 150, перша сигарета S розриває язичок 164, щоб забезпечити її видачу. Описаний другим картридж 250 може включати такий утримуючий і (або) розривний язичок у межах вимог винаходу. Обидва описаних картриджа, як перший картридж 150, так і другий 250, можуть початково включати поршень 170/270, розміщений позаду всередині картриджа 150/250 поблизу його задньої стінки 160/260 так, що бічні секції 174а/274 поршня 170/270 утримуються всередині картриджа 150/250 між бічними стінками 154/254, і не проходять крізь більші прорізи 154а/254а у бічних стінках 154/254. При цьому при першій процедурі видачі з роздавального пристрою 100, описаної вище, поршень 170/270 зміщається вбік відкритого кінця 162/262 картриджа 150/250 доти, поки бічні секції 174а, 274а поршня 170/270 не досягнуть більших прорізів 154а/254а у бічних стінках 154/254 і не розпрямляться пружно назовні крізь них. В іншому варіанті, картридж 150/250 може початково мати поршень 170/270 з бічними секціями 174а, 274, що вже виступають крізь більші прорізи 154а/254а у бічних стінках 154/254. Замикаючий елемент 114, що фіксує каркас 120 усередині зовнішнього кожуха 110, може бути зроблений відокремлюваним від взаємодіючих засобів на торцевій стінці 130 каркаса 120 для того, щоб каркас 120 міг бути витягнутий зі зовнішнього кожуха 110. Це дозволяє використовувати для роздавального пристрою 100 зовнішні кожухи різних конструкцій або стилів, міняючи їх зі збереженням тих же внутрішніх компонентів каркаса 120. У наведеному описі торцева кришка 112 може ковзати всередині зовнішнього кожуха 110 і повертатися щодо нього, забезпечуючи перезарядження каркаса 120 новим картриджем 150/250. Однак торцева кришка 112 з тим же успіхом може відокремлюватися від зовнішнього кожуха 110, у межах вимог винаходу. Також варто мати на увазі, що торцева кришка може бути виконана замінним компонентом, прикріпленим до картриджа 150/250 і вхідним у зачеплення з механізмом піднімального важеля у процесі заміни картриджа 150/250. Крім того, хоча у представлених вище варіантах здійснення роздавальний пристрій 100 описаний включаючим механізм для підйому сигарет S, а також для послідовного дискретного переміщення їх для видачі з картриджа 150/250, винахід не зводиться тільки до роздавального пристрою, що має описаний вище піднімальний механізм, або взагалі має піднімальний механізм, а може просто 10 UA 101729 C2 5 дискретно переміщати й видавати сигарети з картриджа 150/250, не піднімаючи їх також із роздавального пристрою 100 з використанням комбінованого переміщення. Крім наведеного вище опису й перерахованих ілюстрацій, у Додатках 1 і 2 наведені дві групи креслень послідовних етапів роботи роздавального пристрою 100 для двох варіантів здійснення картриджа 150/250, відповідно. Креслення у цих додатках являють собою вигляди збоку й у плані, і показують внутрішні елементи роздавального пристрою 100 і картриджа 150/250, причому одна послідовність виглядів збоку у кожному додатку також показує сигарети всередині картриджа 150/250. Посилальні номери на кресленнях у цих додатках для ясності не приводяться, але відповідають всім пронумерованим елементам, показаним на фіг. 1-29В. 10 ФОРМУЛА ВИНАХОДУ 15 20 25 30 35 40 45 50 55 1. Роздавальний пристрій (100) для курильних виробів, що має корпус (110), каркас (120), у якому є камера, конфігурація якого забезпечує розміщення у ній картриджа (150, 250) з курильними виробами (8), та дозволяє дискретно переміщати й видавати курильні вироби, що перебувають у картриджі, назовні з каркаса, де каркас включає ребра (134), конфігурація яких забезпечує захоплення картриджа для дискретного переміщення й просування курильних виробів усередині картриджа, коли картридж переміщають між першим і другим положеннями. 2. Роздавальний пристрій (100) за п. 1, в якому корпус (110) включає натискну частину поперечної торцевої стінки (112), що захоплює й переміщає картридж (150, 250) між першим і другим положеннями. 3. Роздавальний пристрій (100) за пп. 1, 2, що додатково включає сполучний елемент (192), функціонально пов'язаний з натискною частиною поперечної торцевої стінки (112) для переміщення піднімального важеля (182) між положенням захоплення курильного виробу й положенням видачі курильного виробу. 4. Роздавальний пристрій (100) за будь-яким з пп. 1-3, в якому каркас (120) утримується всередині корпуса (110), і картридж (150, 250) виконаний з можливістю розміщення в каркасі. 5. Роздавальний пристрій (100) за будь-яким з пп. 1-4, в якому каркас (120) включає вікно (126а) видачі, через яке курильні вироби (8) видаються з картриджа (150,250). 6. Роздавальний пристрій (100) за будь-яким з пп. 1-5, в якому корпус (110) включає вікно (110с) видачі, сполучене з вікном (126а) видачі каркаса (120). 7. Роздавальний пристрій (100) за пп. 1-6, що додатково включає картридж (150, 250) для розміщення у ньому курильних виробів (8), який додатково включає поршень (170, 270) дискретного переміщення курильного виробу. 8. Роздавальний пристрій (100) за п. 7, в якому поршень (170, 270) дискретного переміщення курильного виробу взаємодіє з ребрами (134) захоплення картриджа для дискретного переміщення й просування курильних виробів (8) у картриджі (150, 250), коли картридж зрушується між першим і другим положеннями. 9. Роздавальний пристрій (100) за п. 8, в якому поршень (170, 270) дискретного переміщення курильного виробу включає бічні секції (174а, 274), конфігурація яких забезпечує їх проходження крізь прорізи (154а, 254а), сформовані у картриджі (150, 250) для курильних виробів, для зачеплення ребер (134) захоплення картриджа. 10. Роздавальний пристрій (100) за пп. 1-9, в якому корпус (110) має вікно (110с) видачі, що закривається повторно. 11. Роздавальний пристрій (100) за пп. 7 -10, в якому картридж (150, 250) включає упори для просування курильних виробів, сформовані у вигляді гребенів (256а, 258а) або пилкоподібних елементів (156а, 158а) на внутрішній поверхні картриджа. 12. Картридж (150, 250) для роздавального пристрою (100), що включає каркас (120), за будьяким із пп. 1-11, що має корпус із бічними стінками (154, 254) й відкритим кінцем (162, 262) для видачі курильних виробів (8) із картриджа, і поршень (170, 270) дискретного переміщення, що всувається у картридж і включає гнучку собачку (174а, 274а), що проходить через отвір (154а, 254а) у бічній стінці для зачеплення з відповідними ребрами (134) на каркасі. 13. Картридж (150, 250) за п. 12, у якому гнучкий пелюсток (164) виступає від бічної стінки (154, 254) поперек відкритого кінця (162, 262) для запобігання випаданню курильних виробів (8) через відкритий кінець до установки у роздавальний пристрій (100). 14. Картридж (150, 250) за п. 12 або 13, що включає взаємодіючі елементи (172, 156а, 158а, 276, 256а, 258а) між поршнем (170, 270) і картриджем для запобігання руху поршня щодо картриджа у першому напрямку від відкритого кінця (162, 262). 11 UA 101729 C2 5 15. Картридж (250) за п. 14, в якому взаємодіючі елементи включають ряд ребер (256а, 258а) на картриджі й гнучкий наконечник (276) на поршні (270), що згинається й проходить над ребром, коли поршень рухається всередині картриджа у другому напрямку, протилежному згаданому першому напрямку, і до відкритого кінця (262) картриджа, причому гнучкий наконечник упирається у ребро, запобігаючи руху поршня щодо картриджа у першому напрямку від зазначеного відкритого кінця. 12 UA 101729 C2 13 UA 101729 C2 14 UA 101729 C2 15 UA 101729 C2 16 UA 101729 C2 17 UA 101729 C2 18 UA 101729 C2 19 UA 101729 C2 20 UA 101729 C2 21 UA 101729 C2 22 UA 101729 C2 23 UA 101729 C2 24 UA 101729 C2 25 UA 101729 C2 26 UA 101729 C2 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 27
