Пристрій для зберігання компакт-дисків

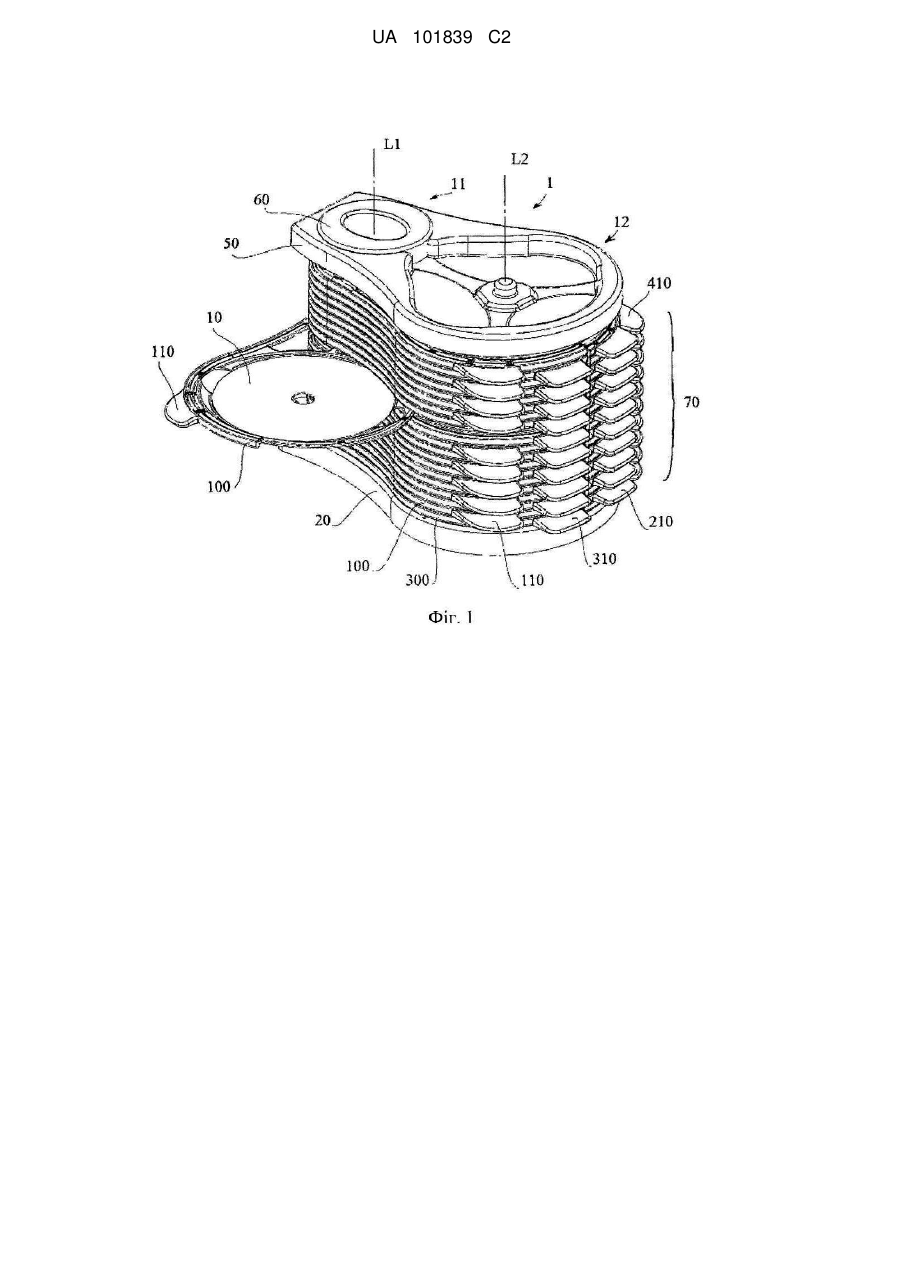

Реферат: Пристрій (1) для зберігання компакт-дисків (10), призначений для зберігання плоских виробів, зокрема оптичних носіїв інформації, містить у собі основу (20) і встановлену на ньому зверху стопу (70) опор (100, 200, 300 і 400), розміщених одна над іншою з упором верхніх у нижні. Опори (100, 200, 300 і 400) включають місця для компакт-дисків (10), розташовані одне над іншим. Пристрій (1) виконано з можливістю висування цих місць зі стопи (70) шляхом повороту опор (100, 200, 300 і 400) навколо осі (L1), що проходить за межами цих місць. Пристрій (1) містить фіксуючий елемент (6), зв'язаний з основою (20) і розташований уздовж згаданої осі (L1). Фіксуючий елемент (6) контактує з опорами (100, 200, 300 і 400) у їхньому вихідному положенні з можливістю упора, який обмежує їхній поворот. При цьому сусідні, тобто дві безпосередньо прилягаючі одна до одної опори (100 і 200 або 200 і 300, або 300 і 400, або 400 і 100), контактують з частинами фіксуючого елемента (6) з можливістю упора, який обмежує поворот цих опор у взаємно протилежних напрямках. За рахунок цього упора усувається можливість небажаного висування зі стопи (70) слідом за висунутою опорою (100, 200, 300 або 400) її сусідніх опор (400 і 200 або 100 і 300). UA 101839 C2 (12) UA 101839 C2 UA 101839 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Пристрій для зберігання компакт-дисків (або надалі пристрій) призначений для зберігання плоских виробів, зокрема, оптичних носіїв інформації, наприклад, компакт-дисків CD, DVD та/або Вluе rау. Попередній рівень техніки З рівня техніки відомі пристрої, призначені для зберігання компакт-дисків. Найбільш близькі до конструкції, що заявляється, ті з них, що забезпечують зберігання компакт-дисків у горизонтальному положенні на плоских (у тому сенсі, що довжина опор у горизонтальних напрямках значно перевершує їхню довжину у вертикальному напрямку) опорах, розміщених стопкою, тобто, одна над іншою, з упором верхніх у нижні. Опори містять на одній осі, що проходить за межами місць розміщення компакт-дисків, отвори і виконані з можливістю висування цих місць зі стопки при своєму повороті навколо стійки, поміщеної в ці отвори. Наприклад, це винаходи US6502703, US6193061, US 5779037, US 5232275, US 4998618, US 5344028, US 5099995, US 6691875. Така конструкція дозволяє витягти будь-який компакт-диск зі стопки, не виймаючи інші компакт-диски, має мінімальну довжину в горизонтальному напрямку, тому вимагає мало місця на опорній поверхні, а також займає маленький об’єм за рахунок малої товщини опор. Загальною особливістю таких конструкцій є те, що нижні опори сприймають вагу верхніх опор, тому між опорами діють сили тертя, пропорційні цій вазі. Тому, якщо подіяти на одну з опор з метою висунути її зі стопки (тут і далі в тому сенсі, що висунути зі стопки частину опори з місцем для компакт-диску), то прикладене зусилля передасться силами тертя на сусідні, тобто такі опори, що безпосередньо прилягають до неї, і приведе до висування їх зі стопки. Це створить незручність для користувача, викликану необхідністю засунути їх назад, а значить витратити додаткові зусилля і час. Для того, щоб уникнути цієї незручності, в пристроях застосовується фіксація опор за допомогою пружних елементів. Наприклад, у пристрої US5697684 фіксуючим елементом служить стійка, що взаємодіє з опорами за допомогою проміжних пружних елементів, кожний з який жорстко зв'язаний зі стійкою і контактує своїм виступом з пазом на опорі, не обмежуючи при цьому поворот опори. Недоліком такої фіксації є те, що вплив фіксуючого елемента на опори не виключає імовірності повороту і відбувається на малому плечі, обмеженому довжиною отворів в опорах. У пристроях US2429290, US5813740 фіксація більш точна і надійна, тому що фіксуючий елемент впливає на пружні елементи опор, віддалені від осі повороту на протилежні сторони опор. Крім цього, в останніх двох прикладах так само, як і в пристроях US2775498, US3392868, US4815483, US5099995, US5516203, US5524976, US5779037, US6626306, US7370758, опори виконані з можливістю повороту з вихідного положення тільки в одному напрямку за рахунок упору в елементи пристроїв. Найбільш близьким до конструкції, що заявляється, можна вважати варіант пристрою US5813740 з горизонтальним розташуванням опор, у якому висування місць для компакт-дисків зі стопки відбувається шляхом повороту опор у тому самому напрямку з подоланням опору фіксуючого елемента, що впливає на пружні елементи опор і що утримує, таким чином, опори в стопці, при цьому поворот опор у протилежному напрямку обмежений їх упором в елементи пристрою. Таким чином, при висуванні опори її сусідні опори утримуються від повороту фіксуючим елементом, що впливає на пружні елементи опор. Для того щоб збільшити надійність такої фіксації, в пристрої передбачене зачеплення, що стопорить, пружного елемента за фіксуючий елемент, а для того, щоб вивести пружний елемент із цього зачеплення, передбачена можливість його вигину шляхом безпосереднього впливу руки користувача натискання пальцем на його кінець. При зворотному повороті опори її сусідні опори упираються в елементи пристрою і тому залишаються в стопці. Така конструкція забезпечує надійність і точність фіксації опор, але робить використання пристрою менш зручним: по-перше, фіксація опор у стопці від повороту слідом за висунутою опорою за допомогою пружних елементів або не досить надійна, якщо ступінь зачеплення за фіксуючий елемент мала, або вимагає додаткових зусиль від користувача для того, щоб звільнити пружний елемент від зачеплення; по-друге, доступ до опор для користувача обмежений однією стороною пристрою, тією, в напрямку якої вони висуваються, на відміну, наприклад, від пристрою US5697684, де немає обмеження повороту всіх опор в одну сторону. Розкриття винаходів Задачею винаходу є підвищення зручності для користувача шляхом економії зусиль і часу, необхідних йому для пошуку і витягання потрібного компакт-диску, в основному, за рахунок повного усунення імовірності висування зі стопки слідом за опорою, що повертається, її сусідніх опор під час її висування зі стопки. Сутність винаходу виражається в наступній сукупності ознак: пристрій для зберігання компакт-дисків містить у собі основу і стопку опор; стопка опор установлена на основі зверху; 1 UA 101839 C2 5 10 15 20 25 30 35 40 45 50 55 60 опори в стопці розміщені одна над іншою з упором верхніх у нижні; опори містять місця для компакт-дисків; пристрій виконаний з можливістю висування згаданих місць зі стопки шляхом повороту опор навколо осі, що проходить за межами цих місць; (конструктивні ознаки, що забезпечують можливість повороту опор, не є істотними, тому що ні на один технічний результат не впливають; ця можливість може бути забезпечена обмежуючими зрушення опор щодо осі повороту зв'язками: або між сусідніми опорами так, як у приведеному нижче прикладі пристрою, або між опорами і стійкою, поміщеною в концентричні до згаданої осі отвори опор, тобто традиційно так, як у зазначених вище аналогах) пристрій містить фіксуючий елемент, що зв'язаний з основою, розташований уздовж згаданої осі, і контактує з опорами у їхньому вихідному положенні з можливістю упору, що обмежує згаданий поворот; сусідні, тобто дві безпосередньо прилягаючі одна до одної опори, контактують з частинами фіксуючого елемента з можливістю упору, що обмежує поворот цих опор у взаємно протилежних напрямках. Таким чином, за рахунок цього упору сусідні опори виконані з можливістю повороту з вихідного положення винятково в протилежних напрямках. Отже, при повороті опори з вихідного положення її сусідні опори, верхня і нижня, не дивлячись на те, що на них діє сила тертя від висунутої опори, залишаться в стопці, а значить залишаться в стопці і всі інші опори. Пропоноване рішення виключає шляхом упору імовірність висування зі стопки опор, сусідніх до висунутої опори, але не виключає імовірності висування цих опор при зворотному повороті висунутої опори при поверненні її в стопку. У зазначених вище аналогах, у яких всі опори виконані з можливістю повороту з вихідного положення тільки в одному напрямку, за рахунок упору в елементи пристроїв, навпаки, виключається імовірність висування зі стопки опор, сусідніх до висунутої опори, при її зворотному повороті при поверненні в стопку, але не виключається імовірність висування цих опор при висуванні її зі стопки. Технічним результатом (позитивним ефектом) винаходу є повне усунення можливості висування зі стопки слідом за висунутою зі стопки опорою її сусідніх опор. Наслідком цього результату є інший технічний результат, а саме економія сил і часу користувача, необхідних йому для того, щоб запобігти небажаному висуванню сусідніх опор шляхом їхнього утримання або щоб усунути наслідки такого висування шляхом їхнього повернення. Цей результат досягається з тієї причини, що зазначеним коригувальним діям не заважає опора, що повертається, тому що вони відбуваються з протилежної сторони стопки. Застосування пружних елементів для додаткової фіксації опор однаково зменшує імовірність небажаного висування сусідніх опор в обох рішеннях. Якщо порівняти варіант, що використовується у пристроях US5813740 і US2429290, у якому користувач змушений безпосередньо впливати на пружний елемент для його виводу з зачеплення, з описаним нижче варіантом пропонованого винаходу, у якому застосований пружний елемент для фіксації опори, який не потребує такого впливу, то можна відзначити ще один технічний результат, а саме економію часу і сил користувача, необхідних для витягання компакт-диску з пристрою. Цей технічний результат досягається з тієї причини, що згадана необхідність впливати на пружний елемент виникає при кожному висуванні опори, а необхідність у згаданих коригувальних діях малоймовірна і може виникнути тоді, коли сила тертя, що захоплює сусідні опори, перевищить силу опору пружних елементів. Унаслідок того, що опори виконані з можливістю висування зі стопки місць для компакт-дисків шляхом свого повороту в обох напрямках, ще одним технічним результатом винаходу є збільшення простору для доступу користувача до опор. Унаслідок цього створюється можливість розташувати елементи опор, призначені для захоплення опор рукою або для їхнього маркірування, з обох сторін пристрою, виконати їх більшої довжини і розташувати їх на більшій відстані один від одного так, щоб вони не заважали один одному. Наслідком цього буде ще один технічний результат, а саме зменшення часу пошуку потрібного компакт-диску. У переважному варіанті, щонайменше, одна з двох опор, сусідніх до однієї і тієї ж опори, містить упорний елемент, що виступає до другої опори з можливістю упору в неї, який обмежує зближення цих двох опор. При висуванні опори зі стопки у простір, що звільняється, опускається її верхня сусідня опора й упирається в її нижню сусідню опору. У тому випадку, якщо хоча б одна з цих двох сусідніх опор включає виступаючий до іншої опори упорний елемент, то частину ваги верхніх опор сприйме цей упорний елемент, зменшуючи, таким чином, навантаження від цієї ваги на висунуту опору, отже, приводячи до технічних результатів, а саме зменшуючи сили тертя між висунутою опорою і її сусідніми опорами і зменшуючи зусилля, необхідне для висування опори. При поверненні в стопку висунутої опори досягається ще один технічний результат, а саме зменшення імовірності висування зі стопки сусідніх опор до тієї, що повертається, унаслідок зменшення сил тертя, що могли б привести до такого висування. У переважному варіанті згаданий упорний елемент опори виконаний у вигляді упорного бурту, що обмежує опору з боку її висування зі стопки. У переважних варіантах дальні від осі повороту 2 UA 101839 C2 5 10 15 20 25 30 35 40 45 50 55 60 опор краї упорних буртів виконані з можливістю згаданого контакту з фіксуючим елементом пристрою; упорні бурти опор виконані виступаючими нагору. У переважному варіанті, що забезпечує більш точну фіксацію опор шляхом впливу на них на найбільшому плечі, фіксуючий елемент контактує з зовнішніми поверхнями опор, віддалених від згаданої осі в напрямку місць для компакт-дисків. У переважних варіантах для додаткової фіксації опор у вихідному положенні і для зменшення імовірності висування зі стопки опор, сусідніх до опори, що повертається, під час її повернення в стопку при зворотному повороті опори включають пружні елементи, що контактують з фіксуючим елементом у вихідному положенні опор і виконані з можливістю пружно деформуватися при впливі на них фіксуючого елемента; пружний елемент містить один кінець, зв'язаний з іншими частинами опори, і другий вільний кінець, що виступає від зв'язаного кінця в напрямку його висування зі стопки і контактуючий у вихідному положенні цієї опори в стопці з фіксуючим елементом; пружний елемент опори містить на своєму вільному кінці виступ, що контактує з фіксуючим елементом з боку згаданої осі з обмеженням свого переміщення в напрямку від цієї осі; пружний елемент опори містить дві частини, що протягуються уздовж одна одної від одного кінця пружного елемента до іншого і зв'язані між собою тільки на цих кінцях. В іншому переважному варіанті виконання фіксуючого елемента опори містять отвори навколо згаданої осі; фіксуючий елемент поміщений у ці отвори, при цьому він виконаний у вигляді стійки, що містить, щонайменше, один подовжній паз; опори містять радіальні виступи, спрямовані усередину отворів і розміщені в цьому пазу з можливістю взаємодії з його краями, причому радіальні виступи сусідніх опор контактують у вихідному положенні з різними краями одного паза. У переважному варіанті для обмеження повороту опор у висунутому зі стопки положенні довжина згаданого паза в коловому напрямку, а також довжина радіального виступу опори в цьому ж напрямку виконані з можливістю упору цього виступу в другий край цього паза після повороту цієї опори на кут, достатній для витягання з неї компакт-диску. У переважному варіанті стійка містить два пази, а опори містять по два радіальні виступи, кожний з який поміщений в один з цих пазів. У двох інших, альтернативних, варіантах розміщення фіксуючого елемента, що також забезпечують вирішення поставленої задачі, у першому варіанті фіксуючий елемент контактує з зовнішніми поверхнями опор, віддаленими від згаданої осі в протилежну сторону від місць для компакт-дисків; у другому варіанті опори містять отвори уздовж згаданої осі, фіксуючий елемент поміщений у ці отвори, а згадана вісь проходить за межами цих отворів. У переважних варіантах для поліпшення зручності при використанні пристрою за рахунок зменшення його довжини опори виконані з можливістю розміщення в них компакт-дисків на одній осі, паралельній осі повороту опор; фіксуючий елемент містить подовжню вісь, паралельну згаданим вище осям і таку, що лежить з ними в одній площині; фіксуючий елемент виконаний у формі стрижня круглого перерізу; згадані осі розташовані вертикально. У переважних варіантах для поліпшення зручності при використанні пристрою за рахунок поліпшення доступу до опор опори містять ручки для захоплення рукою, жорстко зв'язані з упорними буртами опор і виступаючі від них назовні, щонайменше, двома, а в переважному варіанті, чотирма вертикальними рядами; ручки виконані у вигляді пластин і розташовані з нахилом виступаючих назовні країв униз. Короткий опис креслень. На фігурі 1 зображена аксонометрична проекція пристрою 1 з висунутою опорою 100, що містить 40 опор для зберігання компакт-дисків, при погляді зверху і зліва. На фігурі 2 зображена аксонометрична проекція пристрою 1 при погляді зверху і спереду. На фігурі 3 зображена аксонометрична проекція вибух-схеми пристрою 1. На фігурі 4 зображена аксонометрична проекція пристрою 2. На фігурі 5 зображена аксонометрична проекція основи 20. На фігурі 6 зображений вид зверху на основу 20. На фігурі 7 зображена аксонометрична проекція стійки-кришки 5 при погляді зверху і справа. На фігурі 8 зображений вид зверху на стійку-кришку 5. На фігурі 9 зображена аксонометрична проекція стійки-кришки 5 при погляді знизу і справа. На фігурі 10 зображена аксонометрична проекція опори 100. На фігурі 11 зображений вид зверху на опору 100. На фігурі 12 зображена аксонометрична проекція вузької частини 101 опори 100 при погляді знизу. На фігурі 13 зображений вид зверху на пружний елемент 170 опори 100, який взаємодіє зі стійкою-фіксатором 6, показаною в поперечному розрізі. На фігурі 14 зображена аксонометрична проекція опори 200. 3 UA 101839 C2 5 10 15 20 25 30 35 40 45 50 55 60 На фігурі 15 зображений вид зверху на опору 200. На фігурі 16 зображений вид зверху на пружний елемент 270 опори 200, який взаємодіє зі стійкою-фіксатором 6, показаною в поперечному розрізі. На фігурі 17 зображена аксонометрична проекція опори 300. На фігурі 18 зображена аксонометрична проекція опори 400. На фігурі 19 зображена аксонометрична проекція стійки-вставки 7 при погляді зверху і справа. На фігурі 20 зображена аксонометрична проекція стійки-вставки 7 при погляді знизу і справа. На фігурі 21 зображений вид зверху на сусідні опори пристрою 3 і фіксуючий елемент 500, що контактує з зовнішніми поверхнями опор, віддаленими від осі L1 у протилежну сторону від місць для компакт-дисків. На фігурі 22 зображений вид зверху на сусідні опори пристрою 4, які контактують з різними сторонами фіксуючого елемента 500 краями своїх отворів, у які він поміщений, видно, що вісь L1 повороту опор проходить за межами цих отворів. Переважні варіанти здійснення винаходів Пристрій 1 містить основу 20, стопку 70, що складається із сорока опор 100, 200, 300 і 400, стійку-кришку 5, що містить стійку 40 і кришку 50, стійку-фіксатор 6 в якості фіксуючого елемента і стаканчик 65. Стопка 70 опор 100, 200, 300 і 400 установлена зверху на основу 20 і зв'язана з нею з обмеженням зрушення в горизонтальному напрямку, обмеженням переміщення від основи 20 нагору, з можливістю повороту нижньої опори 400 стопки 70 навколо осі L1 і з можливістю упору в неї зверху опори 300 при цьому повороті опори 400. Стійка-кришка 5 встановлена зверху на основу 20 і при цьому жорстко зв'язана з нею. Стійка-фіксатор 6 жорстко зв'язана з основою 20 і стійкою-кришкою 5. Кожна з опор 100, 200, 300 або 400 стопки 70 зв'язана зі своєю сусідньою опорою з обмеженням зрушення, тобто, переміщення в горизонтальному напрямку, обмеженням переміщення одна від одної у вертикальному напрямку і з можливістю повороту навколо осі L1. Опори 100 і 300, сусідні до однієї й тієї ж опори 200 або 400, а також опори 200 і 400, сусідні до однієї й тієї ж опори 300 або 100, зв’язані між собою з можливістю упору, що обмежує їхнє зближення, при повороті опор 200 або 400, 300 або 100, що знаходяться між ними. Кожна з опор 100, 200, 300 і 400 зв'язана зі стійкою 40 стійки-кришки 5 з можливістю упору в її частини у вихідному положенні, яке обмежує поворот опор 100 і 300 проти годинникової стрілки, а опор 200 і 400 - за годинниковою стрілкою, і з можливістю упору в її частини після повороту на кут, достатній для витягання компакт-диску 10. Кожна з опор 100, 200, 300 і 400 у вихідному положенні контактує зі стійкою-фіксатором 6 з можливістю упору, що обмежує поворот навколо осі L1. Причому упор у стійку-фіксатор 6 обмежує поворот опор 100 і 300 проти годинникової стрілки, а опор 200 і 400 - за годинниковою стрілкою. Крім цього, кожна з опор 100, 200, 300 і 400 контактує зі стійкою-фіксатором 6 з можливістю фіксації свого вихідного положення в стопці 70. Стаканчик 65 зв'язаний зі стійкою-кришкою 5 з обмеженням переміщень у горизонтальному напрямку, у вертикальному напрямку вниз і обмеженням повороту навколо вертикальної осі. Основа 20 розташована внизу пристрою 1. На ньому зверху розташована стопка 70, стійкакришка 5, стійка-фіксатор 6. Стаканчик 65 уставлений зверху в порожнину стійки-кришки 5. Стійка-кришка 5 містить унизу стійку 40, а опори 100, 200, 300 і 400 містять отвори уздовж осі L1. Стійка 40 поміщена зверху в ці отвори. Стійка-кришка 5 містить угорі кришку 50, розташовану над стопкою 70. Опори 100, 200, 300 і 400 розміщені в стопці 70 одна за одною зверху вниз у цьому порядку, утворюючи частину стопки 70, тобто стопка 70 містить десять таких частин. Опори 100, 200, 300 і 400 виконані з можливістю розміщення в них компакт-дисків 10 один над одним на одній осі L2, паралельній осі повороту опор L1. Стійка-фіксатор 6 виконана у вигляді стрижня круглого перерізу і поміщена вертикально між основою 20 і кришкою 50 на передньому (тут і далі поняття, що позначають напрямки спереду, ззаду, зліва і справа, оцінюються при погляді з боку користувача, тобто, від осі L2 до осі L1) краї пристрою 1 так, що площина L1-L2, яка проходить через осі L1 і L2, проходить і через подовжню вісь стійкифіксатора 6. Зліва до стійки-фіксатора 6 примикають упорні перемички 176 на передніх кінцях упорних буртів 103 опор 100 і 300, а також кінцеві перемички 273 пружних елементів 270 опор 200 і 400. Справа до стійки-фіксатора 6 примикають упорні перемички 276 на передніх кінцях упорних буртів 203 опор 200 і 400, а також кінцеві перемички 173 пружних елементів 170 опор 100 і 300. Ззаду, тобто з боку осі L1, до стійки-фіксатора 6 примикають обмежувачі 174 і 274 опор 100 і 300, 200 і 400. Спереду зліва до стійки-фіксатора 6 примикають кінцеві виступи 177 зовнішніх вертикальних частин упорних буртів 103 опор 100 і 300, а спереду справа до стійкифіксатора 6 примикають кінцеві виступи 277 зовнішніх вертикальних частин упорних буртів 203 4 UA 101839 C2 5 10 15 20 25 30 35 40 45 50 55 60 опор 200 і 400. Пристрій 1 виконаний каплеподібної форми при погляді зверху і містить широку частину спереду з боку користувача навколо осі L2 і вузьку частину ззаду навколо осі L1. При цьому контури основи 20 і кришки 50 стійки-кришки 5 повторюють контури опор 100, 200, 300 і 400, за винятком виступаючих спереду широкої частини пристрою ручок 110, 210, 310 і 410 опор 100, 200, 300 і 400. Крім цього, на відміну від загального зовнішнього контуру опор 100, 200, 300 і 400, зовнішні контури основи 20 і кришки 50 містять виступаючі позад вузької частини поперечні площини L1-L2, прямі ділянки, які є проекціями плоских поверхонь, що обмежують задні частини контурних буртів 22 і 52 - задні стінки основи 20 і кришки 50. Ручки 110, 210, 310 і 410 опор 100, 200, 300 і 400 виступають назовні стопки 70 до користувача чотирма вертикальними рядами. Ручки 110 опор 100 утворюють перший ряд зліва, ручки 310 опор 300 утворять другий ряд зліва. Обидва ці ряди розміщені зліва від площини L1- L2. Праві краї ручок 110 опор 100 віддалені від площини L1-L2 на більшу відстань, ніж ліві краї ручок 310 опор 300. Відстань між цими краями обрано достатньою для введення пальця в простір між ними і захоплення за правий край ручки 110 опори 100. Ручки 310 опор 300 віддалені від осі L1 на більшу відстань, ніж ручки 110 опор 100. Різниця в цій віддаленості відповідає довжині ручок 310 у радіальному від осі L1 напрямку. Ручки 210 опор 200 утворюють третій ряд, а ручки 410 опор 400 утворюють четвертий ряд зліва, причому ці два ряди розміщені справа від площини L1-L2. Ручки 210 опор 200 віддалені від площини L1-L2 і від осі L1 на такі ж відстані, як і ручки 310 опор 300, а ручки 410 опор 400 віддалені від площини L1-L2 і від осі L1 на такі ж відстані, як і ручки 110 опор 100. Відстані по горизонталі від правих країв ручок 310 опор 300 до лівих країв ручок 210 опор 200 обрано такими, щоб користувач міг увести палець між цими краями для захоплення за кожний з них. Стопка 70 опор 100, 200, 300 і 400 зв'язана з основою 20 за рахунок зв'язку з основою 20 нижньої опори 400 у стопці 70 і за рахунок упору зверху опори 300 в упорний бурт 23 основи 20 при повороті опори 400. Опора 400 зв'язана з основою 20 шляхом охоплення зовнішньої циліндричної поверхні, концентричної осі L1, її середнього кільця 420 внутрішньою циліндричною поверхнею виступаючого до неї нагору фіксуючого буртика 30 основи 20. Крім цього, опора 400 зв'язана з основою 20 шляхом зачеплення виступаючими від її зовнішнього кільця 430 до осі L1 трьома нижніми зачепами 431 за три зачепи 31, що виступають від фіксуючого буртика 30 основи 20 за напрямком від осі L1 і розташовуються вище зачепів 431 зовнішнього кільця 430 опори 400. Стійка-кришка 5 зв'язана з основою 20 за рахунок охоплення зовнішньої поверхні нижньої частини стійки 40 поверхнею гнізда, що відповідає їй за формою, для стійки 25 основи 20. Крім цього, стійка-кришка 5 зв'язана з основою 20 за рахунок розвальцьовування верхньої частини кріпильного бурту 28 основи 20 після того, як стійка 40 встановлена в гніздо 25 основи 20. Перед розвальцьовуванням верхня частина кріпильного бурту 28 основи 20 виступає нагору через отвір у горизонтальній перемичці 47 кріпильної втулки 46 стійки 40 над верхньою поверхнею цієї горизонтальної перемички 47. Після розвальцьовування розвальцьована частина кріпильного бурту 28 основи 20 притискається до верхньої поверхні горизонтальної перемички 47 і утримує стійку 40 від переміщення нагору. Стійка-фіксатор 6 зв'язана з основою 20 за рахунок охоплення її нижнього кінця гніздом для стійки-фіксатора основи 26 і зі стійкою-кришкою 5 за рахунок охоплення її верхнього кінця гніздом для стійки-фіксатора кришки 54. Опори 100, 200, 300 і 400 зв'язані зі своїми сусідніми знизу опорами 200, 300, 400 і 100 шляхом охоплення концентричних осі L1 зовнішніх циліндричних поверхонь їхніх середніх кілець 120, 220 внутрішніми циліндричними поверхнями виступаючих до них нагору кільцеподібних буртиків 240 і 140 сусідніх опор 200, 300, 400 і 100. Крім цього, опори 100, 200, 300 і 400 зв'язані зі своїми сусідніми знизу опорами 200, 300, 400 і 100 шляхом зачеплення виступаючими від їхніх зовнішніх кілець 130, 230 до осі L1 нижніми зачепами 131, 231 за верхні зачепи 241 і 141, що виступають від кільцеподібних буртиків 240 і 140 опор 200, 300, 400 і 100 за напрямком від осі L1 і розташовані вище зачепів 131, 231 зовнішніх кілець 130, 230 опор 100, 200, 300 і 400. Опори 100 і 300, а також 200 і 400 зв'язані між собою з можливістю упору в упорні бурти 103 і 203 відповідно, який обмежує їхнє зближення уздовж осі L1. Упорні бурти 103 і 203 сусідніх опор виконані з можливістю упору один у одного своїми задніми кінцями після відносного повороту цих опор з вихідного положення для можливості збирання між собою і до збирання зі стійкою 40 на кут, по-перше, більший за кут повороту, обмежений упором опор у стійку 40, і, по-друге, більший за кут повороту, необхідний для введення в зачеплення верхніх 141, 241 і нижніх 131, 231 зачепів цих опор. Опори 100 і 300 зв'язані зі стійкою 40 стійки-кришки 5 шляхом упору радіальних виступів 151 опор 100 і 300: у вихідному положенні - у краї 43 подовжніх пазів стійки 40 стійки-кришки 5, а 5 UA 101839 C2 5 10 15 20 25 30 35 40 45 50 55 60 після повороту опор 100 і 300 за годинниковою стрілкою, при погляді зверху, на кут, достатній для витягання з них компакт-дисків 10, - у протилежні краї 44 цих пазів. Опори 200 і 400 зв'язані зі стійкою 40 стійки-кришки 5 шляхом упору радіальних виступів 251 опор 200 і 400: у вихідному положенні - у краї 44 тих же пазів, а після повороту опор 200 і 400 проти годинникової стрілки, при погляді зверху, на кут, достатній для витягання з них компакт-дисків 10, - у протилежні краї 43 цих пазів. Опори 100, 200, 300 і 400 зв'язані зі стійкою-фіксатором 6 з можливістю упору в дві її протилежні сторони зверненими до площини L1-L2 упорними перемичками 176 зліва і 276 справа, розташованими на передніх кінцях упорних буртів 103 і 203. Крім цього, опори 100, 200, 300 і 400 зв'язані зі стійкою-фіксатором 6 з можливістю фіксації свого положення в стопці 70 шляхом упору в бічну поверхню стійки-фіксатора 6 кінцевими перемичками 173 і 273, розташованими на вільних кінцях пружних елементів 170 і 270 цих опор, і обмежувачами 174 і 274, що виступають від цих вільних кінців, що контактують зі стійкою-фіксатором 6 з боку осі L1 з обмеженням свого переміщення від осі Ll. Причому пружні елементи 170 і 270 виконані такої форми, що у вихідному положенні опор 100, 200, 300 і 400 стійка-фіксатор 6 впливає на їхні обмежувачі 174, 274 у радіальному напрямку до осі L1 і за рахунок цього впливу пружні елементи 170 і 270 знаходяться в попередньо напруженому, вигнутому стані. При цьому форми і взаємне розташування взаємодіючих поверхонь обрані такими, щоб сила реакції з боку стійкифіксатора 6, що діє на кінцеву перемичку 173 або 273 кожної опори 100, 200, 300 або 400, при спробі повороту цієї опори мала радіальну складову, спрямовану до осі L1, достатню для вигину пружного елемента 170 або 270. Пристрій 1 виконаний з можливістю установки його на горизонтальній поверхні, наприклад, столу, а також з можливістю закріплення його на вертикальній поверхні, наприклад, стіни, за отвори на задніх стінках основи 20 і кришки 50 за допомогою кріпильних елементів. Основа 20 виконана у вигляді тонкостінної пластмасової деталі і містить площадку 21, контурний бурт 22, упорний бурт 23, западину 24, гніздо для стійки 25, гніздо для стійки-фіксатора основи 26, гніздо для кріплення 27, кріпильний бурт 28, чотири гнізда для протиковзних елементів 29, фіксуючий буртик 30, три зачепи 31, ребра жорсткості 32. Горизонтальна площадка 21 утворена верхньою поверхнею пластини, зв'язаної з контурним буртом 22, упорним буртом 23, гніздом для стійки 25, гніздом для стійки-фіксатора основи 26, стінкою западини 24, гніздами для протиковзних елементів 29, ребрами жорсткості 32, фіксуючим буртиком 30. Контурний бурт 22 зв'язаний з упорним буртом 23 і ребрами жорсткості 32. Гніздо для стійки 25 зв'язане з гніздом для кріплення 27, яке зв'язане з кріпильним буртом 28. Фіксуючий буртик 30 зв'язаний із зачепами 31. Контурний бурт 22, виконаний у вигляді вигнутої уздовж краю площадки 21 тонкостінної смуги, виступає від площадки 21 униз. Упорний бурт 23 виступає нагору від контурного бурту 22 і від площадки 21 у лівій частині основи 20. Він виконаний у вигляді вигнутого уздовж лівого краю площадки 21 П-подібного елемента, нижній край зовнішньої вертикальної частини якого зв'язаний з верхнім краєм контурного бурту 22, а нижній край внутрішньої вертикальної частини якого зв'язаний із краєм площадки 21. Висота упорного бурту 23 від верхнього рівня площадки 21 відповідає висоті контурного бурту 204 опори 400, не перевищуючи її, а внутрішня бічна поверхня внутрішньої вертикальної частини упорного бурту 23 охоплює зовні контурний бурт 204 опори 400. Довжина упорного бурту 23 у передній частині основи 20 обмежена гніздом для стійки-фіксатора основи 26 і площиною L1-L2, а в задній частині - поперечною перемичкою, що віддалена від площини L1-L2 на кутовій відстані, виміряній від осі L1, рівній або більшій половині кута повороту опори 400 до виходу з зачеплення її нижніх зачепів 231 з верхніми зачепами 31 основи 20. Западина 24 навколо осі L2 утворена відкритою зверху поверхнею елемента у формі склянки з циліндричною стінкою, розташованою концентрично до осі L2, і плоским круглим дном. Гніздо для стійки 25 виступає униз від площадки 21 навколо осі L1. Воно утворено відкритою зверху поверхнею елемента у формі склянки з вертикальною стінкою і плоским дном. Бічна поверхня гнізда для стійки 25 виконана еквідистантно зовнішній бічній поверхні нижнього кінця стійки 40. Гніздо для кріплення 27 виступає нагору від дна гнізда для стійки 25. Гніздо для кріплення 27 утворено відкритою знизу поверхнею елемента у формі склянки з циліндричною стінкою, розташованою концентрично до осі L1, і плоским круглим дном з отвором у центрі. Кріпильний бурт 28 виконаний у вигляді кільця і виступає нагору від крайки цього отвору концентрично до осі L1. Гніздо для стійки-фіксатора основи 26 виступає униз від площадки 21 на передньому краї основи 20 у проміжку між контурним буртом 22 і западиною 24. Гніздо для стійки-фіксатора основи 26 утворено відкритою зверху внутрішньою поверхнею елемента у формі склянки. Бічна поверхня гнізда для стійки-фіксатора основи 26 виконана циліндричною і концентричною до вертикальної осі, що лежить у площині L1-L2. Гнізда для протиковзних елементів 29 виступають від площадки 21 униз біля контурного бурту 22. 6 UA 101839 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіксуючий буртик 30 виступає нагору від площадки 21 навколо осі L1. Три зачепи 31 розташовані рівномірно по колу і виступають від верхньої крайки фіксуючого буртика 30 назовні, тобто від осі L1. Фіксуючий буртик 30 виконаний у вигляді циліндричного кільця, поміщеного концентрично осі L1. Кожен зачіп 31 виконаний у вигляді пластини у формі сегмента кола при погляді на нього зверху. Стійка-кришка 5 виконана у вигляді тонкостінної пластмасової деталі і містить знизу стійку 40 і зверху кришку 50. Верхній кінець стійки 40 зв'язаний із дном 62 місця з'єднання зі стійкою і ребрами жорсткості 61 місця з'єднання зі стійкою в кришці 50. Стійка 40, виконана у вигляді відкритої зверху склянки, містить стінку і жорстко зв'язане з нею дно. Стінка стійки 40 містить дві концентричні до осі L1 частини 42, розташовані симетрично щодо площини L1-L2, і дві концентричні до осі L1 частини 41, розташовані симетрично щодо площини, яка проходить через вісь L1 перпендикулярно площині L1-L2. Причому частини 41 більше віддалені від осі L1, ніж частини 42. Поверхні цих частин виконані конічними з достатнім для витягання стійкикришки 5 із пресформи технологічним ухилом. Напрямок цього ухилу такий, що довжина стійки в поперечному напрямку зменшується зверху вниз. Крім цього, стінка стійки 40 містить радіальні перемички 43 і 44, виконані у вигляді вузьких смуг, що протягуються уздовж осі L1 і зв'язаних своїми краями з краями її частин 41 і 42. Поверхні радіальних перемичок 43 і 44 виконані такими, що лежать у вертикальних площинах. Таким чином, зовнішня поверхня частини 42, розташованої ближче до осі L1, утворює дно подовжнього паза, а зовнішні поверхні зв'язаних з цією частиною радіальних перемичок 43, 44 утворюють краї цього паза. Довжина цього паза в коловому напрямку відповідає довжині в коловому напрямку радіального виступу 151 або 152 опори 100, 200, 300 або 400, поміщеного в цей паз, і довжині того шляху, що проходить цей виступ при повороті опори від одного краю паза до іншого. Дно стійки 40 містить горизонтальну пластину 45 і кріпильну втулку 46. Пластина 45 жорстко зв'язана своїм зовнішнім краєм зі стінкою стійки, а своєю центральною частиною з кріпильною втулкою 46. Кріпильна втулка 46 своєю нижньою крайкою зв'язана з пластиною 45 і виступає від неї нагору. Пластина 45 обмежена по зовнішньому краї стінкою стійки 40, а по центрі - кріпильною втулкою 46. Кріпильна втулка 46 обмежена з боків циліндричними поверхнями, концентричними осі L1, а у своїй верхній частині містить горизонтальну перемичку 47 з отвором у центрі, при цьому верхня крайка кріпильної втулки 46 виступає над верхньою поверхнею горизонтальної перемички 47. Кришка 50 містить горизонтальну пластину 51, контурний бурт 52, місце для компакт-диску кришки, місце з'єднання зі стійкою, гніздо для стійки-фіксатора кришки 54, ребра жорсткості. Пластина кришки 51 жорстко зв'язана з контурним буртом 52, стінкою 55 місця для компактдиску кришки, стінкою 60 місця з'єднання зі стійкою, втулкою, що обмежує гніздо для стійкифіксатора, ребрами жорсткості. Контурний бурт кришки 52 зв'язаний за допомогою вертикальних ребер жорсткості зі стінкою 55 місця для компакт-диску кришки, стінкою 60 місця з'єднання зі стійкою, із втулкою, що обмежує гніздо для стійки-фіксатора кришки 54. Стінка 55 місця для компакт-диску кришки зв'язана зі стінкою 60 місця з'єднання зі стійкою U-подібною перемичкою 63, із втулкою, що обмежує гніздо для стійки-фіксатора кришки 54, за допомогою ребер жорсткості. Пластина кришки 51 розташована горизонтально, симетрично щодо площини L1-L2, вона містить широку частину навколо осі L2 і вузьку частину навколо осі L1. Контурний бурт кришки 52 виступає униз від краю пластини кришки 51. Місце для компакт-диску кришки розташоване в центрі широкої частини кришки 50 навколо осі L2, обмежене з боків вертикальною стінкою 55, яка виступає вниз від пластини кришки 51, а знизу - зв'язаною з нею донною частиною. Стінка 55 виконана у вигляді вигнутої смуги, що відстоїть від осі L2 на відстань, достатню для розміщення в просторі, обмеженому цією стінкою 55, компакт-диску 10 у горизонтальному положенні, такому, при якому його вісь збігається з віссю L2. У напрямку, перпендикулярному площині L1-L2, і в напрямку від осі L2 до осі L1 стінка 55 відступає від осі L2 на відстань, достатню для розміщення пальців на крайці компакт-диску 10 з можливістю його захоплення. Донна частина місця для компакт-диску кришки містить горизонтальну опорну пластину 56 з трьома поглибленнями 57 по краях і поміщений у її центр фіксатор для компактдиску, що містить виступаючу нагору від опорної пластини 56 нижню опорну частину 58 і верхню фіксуючу частину 59. Зверху опорна частина 58 містить горизонтальну опорну площадку для компакт-диску, з центра якої виступає нагору фіксуюча частина 59 у вигляді переверненого стаканчика. Зовнішня бічна поверхня фіксуючої частини 59 виконана циліндричною, концентричною осі L2 і віддаленою від цієї осі на відстань, достатню для її охоплення центральним отвором компакт-диску 10. Місце з'єднання зі стійкою містить стінку місця з'єднання зі стійкою 60, зв'язане з її нижньою крайкою дно місця з'єднання зі стійкою 62 і зв'язані з ними ребра жорсткості місця з'єднання зі стійкою 61. Стінка місця з'єднання зі стійкою 60 зв'язана своїм верхнім краєм з горизонтальною пластиною кришки 51. Дно місця з'єднання зі 7 UA 101839 C2 5 10 15 20 25 30 35 40 45 50 55 60 стійкою 62 включає отвір, через який виступає нагору верхній кінець стійки 40, зв'язаний з ребрами жорсткості місця з'єднання зі стійкою 61. Ребра жорсткості місця з'єднання зі стійкою 61 виконані у вигляді пластин, розташованих вертикально і радіально стосовно осі L1. Гніздо для стійки-фіксатора кришки 54 виступає униз від горизонтальної пластини кришки 51 на передньому краї кришки 50 у проміжку між контурним буртом 52 і стінкою 55 місця для компактдиску. Гніздо для стійки-фіксатора кришки 54 утворено відкритою знизу внутрішньою поверхнею елемента у формі циліндричної втулки з вертикальною віссю, що лежить у площині L1-L2. Стаканчик 65, виконаний у вигляді тонкостінної пластмасової деталі, містить вертикальну стінку 66 з бічною поверхнею у формі еліптичного циліндра, унизу плоске горизонтальне дно, угорі плоский горизонтальний круглий фланець 67 і виступаючий від переднього краю фланця вниз язичок 68. Довжина фланця 67 виконана достатньої, щоб закрити зверху ребра жорсткості місця з'єднання зі стійкої кришки 50 стійки-кришки 5. Язичок 68 виконаний з можливістю розміщення його в U-подібній перемичці 63 кришки 50. Опора 100 виконана у вигляді тонкостінної пластмасової деталі з зовнішнім контуром каплеподібної форми. Опора 100 містить вузьку частину 101 навколо вертикальної осі L1 і широку частину 102 навколо вертикальної осі L2. Опора 100 містить у широкій частині місце для компакт-диску, упорний бурт 103, ручку 110, контурний бурт 104, пружний елемент 170, два отвори для захоплення компакт-диску 106, ребра жорсткості 107. Опора 100 містить у вузькій частині упорний бурт 103, контурний бурт 104, горизонтальну перемичку 108, зовнішнє кільце 130, три нижніх зачепи 131, середнє кільце 120, внутрішнє кільце 150, два радіальних виступи 151, кільцеподібний буртик 140, три верхніх зачепи 141, ребра жорсткості 121. Місце для компакт-диску містить опорну площадку 161 і елементи, що обмежують зрушення компакт-дисків, - зовнішній фіксуючий бурт 160 і внутрішній фіксуючий бурт 162. Зовнішній фіксуючий бурт 160 місця для компакт-диску зв'язаний із внутрішньої сторони з опорною площадкою 161, а з зовнішньої сторони - з ребрами жорсткості 107. Упорний бурт 103 зв'язаний з подовжнім ребром жорсткості, ручкою 110, горизонтальною перемичкою 108 і зовнішнім кільцем 130. Контурний бурт 104 зв'язаний з ребрами жорсткості 107, з горизонтальною перемичкою 108, з перемичкою 175 і зовнішнім кільцем 130. Горизонтальна перемичка 108 зв'язана з зовнішнім кільцем 130, середнім кільцем 120 і з кільцеподібним буртиком 140. Середнє кільце 120 зв'язане з внутрішнім кільцем 150 радіальними перемичками 122. Зовнішнє кільце 130 зв'язане з трьома нижніми зачепами 131. Внутрішнє кільце 150 зв'язане з двома радіальними виступами 151. Кільцеподібний буртик 140 зв'язаний з верхніми зачепами 141. Зовнішній фіксуючий бурт 160 місця для компакт-диску, ребра жорсткості 107, контурний бурт 104, пружний елемент 170, зовнішнє кільце 130, середнє кільце 120, внутрішнє кільце 150 і два радіальних виступи 151 виконані однієї висоти і розташовані на одному горизонтальному рівні. Місце для компакт-диску розташоване в центрі широкої частини 101 опори 100 і обмежене зовні зовнішнім фіксуючим буртом 160, виконаним у формі циліндричного кільця, концентричного осі L2. Внутрішня, повернена до осі L2 поверхня зовнішнього фіксуючого бурту 160 виконана з можливістю охоплення з зазором зовнішньої крайки компакт-диску 10. Верхня поверхня зовнішнього фіксуючого бурту лежить у горизонтальній площині. Зовнішній фіксуючий бурт 160 містить два розриви в місці розташування отворів для захоплення компакт-диску 106. Опорна площадка 161 утворена верхньою горизонтальною поверхнею пластини, розташованої в нижній частині місця для компакт-диску. Нижня поверхня цієї пластини збігається з площиною, що обмежує опору 100 знизу. Внутрішній фіксуючий бурт 162 виконаний у формі тонкостінного напівкільця, поміщений у центр опорної площадки 161 у положенні, в якому його опуклість звернена убік виходу опори 100 зі стопки 70, тобто вліво. Зовнішня поверхня внутрішнього фіксуючого бурту 162 виконана циліндричною, концентричною осі 12, з можливістю охоплення її із зазором поверхнею, що утворює отвір компакт-диску 10. Зовнішній 160 і внутрішній 162 фіксуючі бурти виступають над опорною площадкою 161 нагору. У пластині, на поверхні якої розташована опорна площадка 161, виконаний центральний отвір опорної площадки 163, обмежений з боку внутрішнього фіксуючого бурту 162 циліндричною поверхнею, що збігається вгорі цієї пластини з внутрішньою поверхнею бурту 162. З протилежної сторони цей отвір 163 обмежений поверхнею, що віддалена від осі L2 на відстань, більшу за радіус отвору компактдиску 10 і достатню для захоплення крайки отвору компакт-диску 10 пальцем. Упорний бурт 103 обмежує опору 100 зліва і виступає нагору над верхньою поверхнею зовнішнього фіксуючого бурту 160 місця для компакт-диску опори 100 на висоту, що відповідає висоті контурного бурту 204 сусідньої зверху опори 400, не перевищуючи її. Упорний бурт 103 виконаний у вигляді вигнутого уздовж лівої частини зовнішнього контуру опори 100 П-подібного в поперечному перерізі елемента, зовнішня вертикальна частина якого зв'язана вгорі 8 UA 101839 C2 5 10 15 20 25 30 35 40 45 50 55 60 перемичкою з внутрішньою вертикальною частиною. Нижня крайка внутрішньої вертикальної частини упорного бурту 103 зв'язана горизонтальною перемичкою з нижньою крайкою Uподібного в поперечному перерізі подовжнього ребра жорсткості. Внутрішня поверхня внутрішньої вертикальної частини упорного бурту 103 охоплює з зазором зовнішню поверхню контурного бурту сусідньої зверху опори 400. Упорний бурт 103 містить упорну перемичку 176 на своєму далекому від осі L1 краї, тобто, зверненому до площини L1-L2 передньому кінці. Упорний бурт 103 містить кінцевий виступ 177 як продовження своєї зовнішньої вертикальної частини від упорної перемички 176 до площини L1-L2. Ручка 110 виступає назовні опори 100 від зовнішньої вертикальної частини упорного бурту 103 у лівій передній частині опори 100. Ручка 110 містить верхню плоску частину і зв'язаний з нею буртик, що виступає униз від краю верхньої плоскої частини до нижнього горизонтального рівня опори 100. Верхня плоска частина виконана з нахилом виступаючого назовні краю вниз. Передній край ручки 110 обмежений поверхнею, що протягується уздовж колового напрямку до осі L1 повороту опор, правий край ручки 110 обмежений поверхнею, що протягується уздовж радіального напрямку до осі L1, лівий край ручки 110 розташований у межах поперечних площині L1 -L2 габаритів опори 100, тобто, у межах віддаленості лівого краю упорного бурту 103 від площини L1-L2. Контурний бурт 104 обмежує опору 100 справа і виконаний у вигляді вигнутого уздовж правої частини зовнішнього контуру опори 100 U-подібного в поперечному перерізі елемента, зовнішня вертикальна частина якого зв'язана внизу скругленою перемичкою з внутрішньою вертикальною частиною. Зовнішня поверхня зовнішньої вертикальної частини контурного бурту 104 охоплюється з зазором внутрішньою поверхнею внутрішньої вертикальної частини упорного бурту 203 сусідньої знизу опори 200. Пружний елемент 170 містить дві пружні частини: зовнішню 171 і внутрішню 172, кінцеву перемичку 173 і обмежувач 174. Пружні частини 171 і 172 своїми правими кінцями жорстко зв'язані з перемичкою 175, що зв'язує передній кінець контурного бурту 104 із зовнішнім фіксуючим буртом 160 місця для компакт-диску. Ліві кінці пружних частин 171 і 172 зв'язані з кінцевою перемичкою 173 на вільному кінці пружного елемента 170. Обмежувач 174 зв'язаний з кінцевою перемичкою 173. Пружні частини 171 і 172 витягнуті поруч одна з одною уздовж зовнішнього контуру опори 100 на передньому краї її правої частини у напрямку висування зі стопки перемички 175, тобто, уліво до площини L1-L2. Пружні частини 171 і 172 виконані у вигляді смуг, розташованих вертикально і еквідистантно одна до одної. Кінцева перемичка 173 плавно сполучена з кінцями пружних частин 171 і 172, виконана однакової з ними висоти у вигляді смуги, вигнутої по колу від одного кінця до іншого. Обмежувач 174 виконаний у вигляді смуги однакової висоти з кінцевою перемичкою 173 і виступає від її середини вліво за межі площини L1-L2. Звернені назовні опори 100 поверхні обмежувача 174 і кінцевої перемички 173 плавно сполучені між собою циліндричною поверхнею. Ребра жорсткості 107 виконані у вигляді розташованих вертикально смуг і зв'язують зовнішній фіксуючий бурт 160 місця для компакт-диску з подовжнім ребром жорсткості, зв'язаним з упорним буртом 103 зліва широкої частини 102 опори 100 з контурним буртом 104 правої частини опори і з зовнішнім кільцем 130 у вузькій частині 101 опори 100. Два отвори 106 для захоплення компакт-диску 10 виконані на лівому і правому краях широкої частини 102 опори 100 у просторі між місцем для компакт-диску і упорним буртом 103, і в просторі між місцем для компакт-диску і контурним буртом 104. В коловому стосовно осі L2 напрямку отвори обмежені ребрами жорсткості 107, а в радіальному напрямку до осі L2 - краєм опорної площадки 161 місця для компакт-диску. Довжина отворів 106 виконана достатньої для захоплення через них пальцями зовнішньої крайки компакт-диску 10. Зовнішнє кільце 130 виконане циліндричним і розташоване концентрично до осі L1 Зовнішнє кільце 130 плавно сполучається в лівій частині опори з внутрішньою вертикальною частиною упорного бурту 103, а в правій частині опори з зовнішньою вертикальною частиною контурного бурту 104. Верхня крайка зовнішнього кільця 130 сполучається під прямим кутом з горизонтальною перемичкою 108. Нижні зачепи 131 виконані у вигляді тонких горизонтальних пластин, зв'язаних з нижньою частиною зовнішнього кільця 130 і при цьому виступаючих від його внутрішньої циліндричної поверхні в напрямку до осі L1. Нижні зачепи 131 виконані такої висоти, щоб вони уміщувалися у вільному просторі під верхніми зачепами 241 опори 200, і при цьому вони виконані досить віддаленими від горизонтальної пластини 104, щоб верхні зачепи 241 опори 200 уміщувалися у вільному просторі над ними. В коловому напрямку нижні зачепи 131 розподілені рівномірно уздовж кола навколо осі L1, причому так, що один з них, найближчий до осі L2, поділяється площиною L1-L2 навпіл. Нижні зачепи 131 розташовані щодо верхніх зачепів 241 опори 200 9 UA 101839 C2 5 10 15 20 25 30 35 40 45 50 55 60 таким чином, щоб при повороті однієї з опор 100 або 200 кожен нижній зачіп 131 опори 100 переміщався від одного краю верхнього зачепа 241 опори 200 до іншого. Довжина нижніх зачепів 131 в коловому напрямку виконана меншою, ніж відстань між найближчими краями верхніх зачепів 141 у тому ж напрямку. Середнє кільце 120 виконане циліндричним, розташоване концентрично зовнішньому кільцю 130 і ближче, ніж воно, до осі L1. Зовнішня циліндрична поверхня середнього кільця 120 виконана з можливістю охоплення її з посадковим зазором, що допускає відносний поворот опор 100 і 200, внутрішньою поверхнею верхнього кільця 240 опори 200. Внутрішнє кільце 150 виконане циліндричним, розташоване концентрично середньому кільцю 120 і ближче, ніж воно, до осі L1. Внутрішнє кільце зв'язане із середнім кільцем радіальними перемичками 122, рівномірно розподіленими по колу, виконаними у вигляді вертикально розташованих пластин. Два радіальних виступи 151 виконані у вигляді П-подібних при погляді зверху елементів, що виступають навпроти один одного від внутрішнього кільця до осі Ll. Кільцеподібний буртик 140 виконаний циліндричним, розташований концентрично середньому кільцю 120 і більше, ніж воно, відступає від осі L1. Кільцеподібний буртик 140 виступає нагору над верхньою поверхнею горизонтальної перемички 108. Кільцеподібний буртик 140 виконаний з можливістю охоплення своєю внутрішньою циліндричною поверхнею зовнішньої поверхні середнього кільця 420 опори 400 із зазором, достатнім для взаємного повороту. Три верхні зачепи 141 виконані однакової форми у вигляді тонких горизонтальних пластин у формі сегментів кола при погляді зверху. Верхні зачепи 141 зв'язані з верхньою частиною верхнього кільця 140 і при цьому виступають від нього в напрямку від осі L1. Поверхні, що обмежують їх зверху, і верхній торець верхнього кільця 140 виконані в одній площині так, що переріз верхнього кільця 140 разом з верхнім зачепом 141 площиною, що проходить через вісь L1, має Г-подібну форму. Верхні зачепи 141 виконані такої висоти, щоб вони уміщувалися в просторі над нижніми зачепами 431 опори 400, і при цьому вони виконані досить віддаленими від горизонтальної пластини 104, щоб нижні зачепи 431 опори 400 містилися під ними. В коловому напрямку верхні зачепи 141 розподілені рівномірно уздовж кола навколо осі L1, причому один з них поміщений позад вузької частини за віссю L2 і поділяється площиною L1-L2 навпіл. Верхні зачепи 141 розташовані щодо нижніх зачепів 431 опори 400 таким чином, що при повороті однієї з опор 100 або 400 кожен нижній зачіп 431 опори 400 переміщається від одного краю верхнього зачепа 141 опори 100 до іншого. Горизонтальна перемичка 108 виконана у вигляді горизонтально розташованої пластини, обмеженої зовні зовнішнім кільцем 130, а зсередини - середнім кільцем 120. У горизонтальній перемичці 108 виконані технологічні отвори над нижніми зачепами 131 і під верхніми зачепами, що відповідають за формою цим зачепам 131 і 141. Опора 300 містить ті ж самі елементи, що й опора 100, і відрізняється від опори 100 тільки формою і розташуванням ручки 310. Ручка 310 опори 300 також виступає назовні опори 300 від зовнішньої вертикальної частини упорного бурту в лівій передній частині опори 300, але ближче до площини L1-L2, ніж ручка 110 опори 100. Ручка 310 містить верхню плоску частину і зв'язаний з нею буртик, що виступає униз від краю верхньої плоскої частини до нижнього горизонтального рівня опори 100. Верхня плоска частина ручки 310 виконана з нахилом униз. Передній край ручки 310 обмежений поверхнею, що протягується уздовж колового напрямку, а бічні, лівий і правий, краї ручки 310 обмежені поверхнями, що протягуються уздовж радіального напрямку стосовно осі L1 повороту опор. Опора 200 виконана з можливістю висування зі стопки 70 шляхом повороту навколо осі L1 проти годинникової стрілки, тобто, у протилежному напрямку в порівнянні з опорою 100. Опора 200 містить елементи: місце для компакт-диску, упорний бурт 203, контурний бурт 204, пружний елемент 270, два отвори 206 для захоплення компакт-диску, ребра жорсткості 207, горизонтальну перемичку 208, зовнішнє кільце 230, середнє кільце 220, внутрішнє кільце 250, два радіальних виступи 251, кільцеподібний буртик 240. Форма і розташування цих елементів можуть бути отримані шляхом дзеркального відображення відносно площини L1-L2 відповідних елементів опори 100. Опора 200 містить елементи: три нижні зачепи 231 і три верхні зачепи 241, форма яких і розташування відносно один одного однакові з формою і розташуванням відносно один одного відповідних елементів опори 100, а розташування цих елементів відносно осі L1 відрізняється від розташування відповідних елементів опори 100 кутовою відстанню відносно осі L1 у напрямку проти годинникової стрілки, що дорівнює кутовій відстані між серединою виступу 131 і найближчим до виступу 131 краєм виступу 141 верхнього кільця 140 опори 100. Опора 200 містить ручку 210, форма і розташування якої можуть бути отримані з 10 UA 101839 C2 5 10 15 20 25 30 35 40 45 50 55 60 форми і розташування ручки 310 опори 300 шляхом дзеркального відображення відносно площини L1-L2. Опора 400 містить ті ж самі елементи, що й опора 200, і відрізняється від опори 200 тільки формою і розташуванням ручки 410. Опора 400 містить ручку 410, форма і розташування якої можуть бути отримані з форми і розташування ручки 110 опори 100 шляхом дзеркального відображення відносно площини L1-L2. Робота пристрою 1. Для того, щоб помістити компакт-диск 10 у пристрій 1, користувач може маніпулювати однією рукою, для цього він попередньо фіксує компакт-диск 10 на опорній частині 58 фіксатора на кришці 50. Потім користувач обирає ручку 110, 210, 310 або 410, на якій немає напису, який говорить про те, що опора 100, 200, 300 або 400 зайнята. Наприклад, користувач обрав ручку 110 опори 100. У цьому випадку він може взяти маркер зі стаканчика 65 і написати назву або позначення компакт-диску 10 на цю ручку 110. Потім користувач впливає рукою на ручку 110, прикладаючи зусилля вліво від себе. Це зусилля передається на середнє кільце 120 і на кільцеподібний буртик 140 опори 100. Середнє кільце 120 взаємодіє своєю зовнішньою поверхнею з внутрішньою поверхнею кільцеподібного буртика 240 сусідньої знизу опори 200, а кільцеподібний буртик 140 взаємодіє своєю внутрішньою поверхнею із зовнішньою поверхнею середнього кільця 420 сусідньої зверху опори 400. У результаті опора 100 починає повертатися навколо осі L1 за годинниковою стрілкою. На кінцеву перемичку 173 пружного елемента 170 опори 100 впливає стійка-фіксатор 6 своєю бічною поверхнею. Під дією радіальної складової цієї сили, спрямованої до осі повороту опори L1, пружний елемент 170 опори 100 згинається в горизонтальній площині, і його вільний кінець переміщається в напрямку до осі L1. Пружний елемент при цьому притискається зовнішньою поверхнею зовнішньої пружної частини 171 до стійки-фіксатора 6 і ковзає по ній. При цьому з боку опори 100 на сусідні з нею опори 200 і 400 діє сила тертя, що прагне потягнути ці опори слідом за висунутою опорою 100 і повернути їх теж за годинниковою стрілкою. Ця сила передається на звернені до стійкифіксатора 6 упорні перемички 276 на передніх кінцях упорних буртів 203 цих опор 200 і 400, що упираються в стійку-фіксатор 6. За рахунок цього упору опори 200 і 400 залишаються нерухомими. Під час повороту опори 100 в тому місці, де вона була, утворюється вільний простір. Під дією ваги опор, розміщених вище опори 100, верхня сусідня опора 400 переміщається вниз доти, поки не упирається нижньою частиною свого упорного бурту 203 у верхню частину упорного бурту 203 нижньої сусідньої опори 200. Таким чином, упорний бурт 203 опори 200 приймає на себе частину ваги верхньої частини стопки 70, зменшуючи при цьому навантаження на висунуту опору 100, а під верхньою сусідньою опорою 400 утворюється вільний простір на висоту виступаючої нагору частини упорного бурту 203 опори 200. Далі опора 100 повертається на кут, достатній для витягання компакт-диску 10 з опори 100. Радіальні виступи 151 опори 100 упираються своїми бічними поверхнями в краї 44 пазів стійки 40 стійки-кришки 5, і за рахунок цього поворот опори 100 припиняється. Після цього користувач бере рукою компакт-диск 10 з опорної частини 58 фіксатора кришки 50 і кладе його в призначене для нього місце в опорі 100, а саме на опорну площадку 161, і фіксує, надягши отвором на внутрішній фіксуючий бурт 162. При цьому висунута зі стопки 70 широка частина 102 опори 100 зазнає впливу руки користувача в напрямку зверху вниз, дії ваги компакт-диску 10 і дії її власної ваги. Кожна з цих сил створює момент на плечі, рівному відстані від осі L1 до лінії її дії. Сумарному моменту від дії всіх цих сил протидіє момент від дії на вузьку частину висунутої опори сил від ваги опор, розташованих вище висунутої опори в стопці 70, і сил реакції нижньої опори 200. Якщо цієї протидії недостатньо для врівноважування згаданого сумарного моменту, наприклад, у тому випадку, якщо висунута опора знаходиться вгорі стопки 70, і ваги опор, що знаходяться над нею, недостатньо, то в дію вступають сили реакції верхніх зачепів 241 сусідньої знизу опори 200. Ці сили впливають на нижні зачепи 131 опори 100 униз, утримуючи вузьку частину 101 опори 100 від переміщення нагору. Далі користувач впливом руки на ручку 110 опори 100 повертає опору 100 проти годинникової стрілки навколо осі L1, повертаючи її назад у стопку 70. Опора 100 всувається в стопку 70, потрапляючи при цьому у згаданий вільний простір під верхньою сусідньою опорою 400, яка упирається в упорний бурт 203 нижньої сусідньої опори 200, який сприймає на себе частину ваги опор, розташованих вище опори 100, і який зменшує за рахунок цього силу тертя, що перешкоджає всуванню опори 100 у стопку 70. Далі, всуваючись у стопку 70, опора 100 впливає силами тертя на сусідні опори 200 і 400, прагнучи повернути їх проти годинникової стрілки і висунути зі стопки 70. Ця дія сил тертя передається на пружні елементи 270 опор 200 і 400, що впливають на стійку-фіксатор 6 своїми кінцевими перемичками 273. Відповідний вплив стійки-фіксатора 6 на опори 200 і 400 гальмує їх і перешкоджає їхньому висуванню зі стопки 70. Далі стійка-фіксатор 6 впливає на зовнішню поверхню, що рухається, зовнішньої частини 171 пружного елемента 170 опори 100, ковзаючи 11 UA 101839 C2 5 10 15 20 25 30 35 40 45 50 55 60 по ній і згинаючи пружний елемент 170 у горизонтальній площині. Наприкінці зворотного повороту опори 100 кінцева перемичка 173 пружного елемента 170 заскакує за стійку-фіксатор 6, пружний елемент 170 під дією пружних сил розпрямляється й упирається своїм обмежувачем 174 у стійку-фіксатор 6. Для того, щоб витягти компакт-диск 10 із пристрою 1, користувач так само, як описано вище, висуває опору, наприклад, 100, за ручку 110 і бере двома пальцями компакт-диск 10. При цьому користувач може взяти компакт-диск 10 за його зовнішню крайку через отвори 106, а може одним пальцем, наприклад, вказівним, узяти компакт-диск 10 за крайку його отвору, а другим пальцем, наприклад, великим, за його зовнішню крайку. Інші опори 200, 300 або 400 містять такі ж елементи, що й опора 100, які при взаємодії зі стійкою 40 і з відповідними елементами сусідніх опор працюють аналогічно елементам опори 100. Порядок збирання пристрою 1: збирання стопки 70, з'єднання стопки 70 з основою 20, з'єднання основи 20 зі стійкою-фіксатором 6, з'єднання стійки-кришки 5 з основою 20 і зі стійкоюфіксатором 6, установка стаканчика 65 у верхній отвір у стійці 40 стійки-кришки 5. Для збирання стопки 70 сусідні опори 100 і 200, 200 і 300, 300 і 400, 400 і 100 послідовно з'єднують одна з одною шляхом введення в зачеплення їхнього нижнього і верхнього зачепів 131 і 241, 231 і 141. Наприклад, для того, щоб ввести в зачеплення зачепи 131 і 241 сусідніх опор 100 і 200, треба зробити наступні дії: прикласти опору 100 до опори 200 зверху; сполучити зовнішню поверхню середнього кільця 120 опори 100 із внутрішньою поверхнею кільцеподібного буртика 240 опори 200; повернути опору за годинниковою стрілкою при погляді зверху до упору заднім кінцем упорного бурту 103 опори 100 у задній кінець упорного бурту 203 опори 200; притиснути зверху опору 100 до опори 200 і зсунути їх до упору, охопивши зовнішню поверхню середнього кільця 120 опори 100 внутрішньою поверхнею кільцеподібного буртика 240 опори 200; повернути опору 100 проти годинникової стрілки у вихідне положення. Для з'єднання стопки 70 з основою 20 треба ввести в зачеплення нижні зачепи 231 опори 400 із зачепами 31 основи 20, для цього необхідно прикласти основу 20 до стопки 70 знизу; сполучити зовнішню поверхню середнього кільця 220 опори 400 із внутрішньою поверхнею фіксуючого буртика 30 основи 20; повернути основу 20 за годинниковою стрілкою при погляді зверху відносно стопки 70 до упору поперечної перемички на задньому кінці упорного бурту 23 основи 20 у задній кінець упорного бурту 203 опори 400; притиснути зверху стопку 70 до основи 20, присунути одна до одної опору 400 і основу 20 до упору, охопивши зовнішню поверхню середнього кільця 220 опори 400 внутрішньою поверхнею фіксуючого буртика 30 основи 20; повернути основу 20 проти годинникової стрілки у вихідне положення. Для з'єднання основи 20 зі стійкою-фіксатором 6 треба за допомогою спеціального пристосування повернути всі опори 100, 200, 300 і 400 на деякий кут, щоб вивести пружні елементи 170 і 270 з того простору, куди буде поміщена стійка-фіксатор 6, а потім уставити стійку-фіксатор 6 зверху до упору в гніздо для стійки-фіксатора основи 26. Для з'єднання стійки-кришки 5 з основою 20 і зі стійкою-фіксатором 6 необхідно: увести стійку 40 стійки-кришки 5 в отвори опор 100, 200, 300 і 400; опустити стійку-кришку 5 униз; увести нижній кінець стійки 40 у гніздо для стійки 25 основи 20 і одночасно увести верхній кінець стійки-фіксатора 6 у гніздо для стійки-фіксатора кришки 54; притиснути зверху стійку-кришку 5 до основи 20; розвальцювати з нагріванням спеціальним інструментом верхню частину кріпильного бурту 28 і притиснути її до верхньої поверхні горизонтальної перемички 47 кріпильної втулки 46 стійки 40 стійки-кришки 5. Пристрій 2 для зберігання компакт-дисків 10 містить: основу 20, три стопки 70 опор 100, 200, 300 і 400, дві стійки-вставки 7, стійку-кришку 5, стійку-фіксатор, гвинтову стяжку 95, стаканчик 65. Деталі пристрою 2 - основа 20, стопка 70, опори 100, 200, 300 і 400, стійка-кришка 5 і стаканчик 65 - запозичені з описаного вище пристрою 1 і розташовані відносно осей L1 і L2 так само, як і відповідні деталі пристрою 1. Нижня стопка 70 установлена на основі 20. В отвори опор 100, 200, 300 і 400 нижньої стопки 70 зверху поміщена стійка 80 нижньої стійки-вставки 7, що упирається своїм нижнім кінцем у основу 20. Середня стопка 70 установлена на вставці 90 нижньої стійки-вставки 7. В отвори опор 100, 200, 300 і 400 середньої стопки 70 поміщена стійка 80 верхньої стійки-вставки 7, що упирається своїм нижнім кінцем у нижню стійку-вставку 7. Верхня стопка 70 установлена на вставці 90 верхньої стійки-вставки 7. В отвори опор 100, 200, 300 і 400 верхньої стопки 70 поміщена стійка 40 стійки-кришки 5, що упирається своїм нижнім кінцем у верхню стійку-вставку 7. Гвинтова стяжка, що містить шпильку і дві гайки, стягає основу 20 і стійку-кришку 5, притискаючи таким чином їх із двох сторін до стійок-вставок 7, що знаходяться між ними, а стійки-вставки 7 одна до одної, утворюючи між усіма цими деталями жорсткий зв'язок. Верхня 12 UA 101839 C2 5 10 15 20 25 30 35 40 45 гайка виконана з можливістю взаємодії з верхньою поверхнею горизонтальної перемички 47 кріпильної втулки дна стійки 40. Нижня гайка виконана з можливістю взаємодії з нижньою поверхнею гнізда для кріплення 27 основи 20. Шпилька поміщена в співвісні осі L1 отвору основи 20, стійок вставок 7 і стійки 40. У нижній стопці 70 нижня опора 400 зв'язана з основою 20 так само, як і в пристрої 1. Опори 100, 200, 300 і 400 зв'язані зі стійкою 80 нижньої стійки-вставки 7 так само, як і в пристрої 1 вони зв'язані зі стійкою 40. У середній стопці 70 нижня опора 400 зв'язана з нижньою стійкоювставкою 7 з обмеженням зрушення відносно осі L1 і з можливістю повороту відносно осі L1. Опори 100, 200, 300 і 400 середньої стопки 70 зв'язані зі стійкою 80 верхньої стійки-вставки 7 так само, як опори 100, 200, 300 і 400 нижньої стопки 70 зв'язані зі стійкою 80 нижньої стійки-вставки 7, як це описано вище. У верхній стопці 70 нижня опора 400 зв'язана з верхньою стійкоювставкою 7 з обмеженням зрушення відносно осі L1 і з можливістю повороту відносно осі L1. Опори 100, 200, 300 і 400 верхньої стопки 70 зв'язані зі стійкою 40 стійки-кришки 5 так само, як і в пристрої 1. Кожна стійка-вставка 7 пристрою 2 виконана у вигляді тонкостінної пластмасової деталі і містить стійку 80, розташовану вертикально уздовж осі L1, і жорстко зв'язану з її верхньою частиною вставку 90. Стійка 80 виконана у формі відкритого зверху стакана і містить нижню, середню і верхню частини. Нижня частина стійки 80 виконана такої ж форми і містить такі ж елементи, як і нижня частина стійки 40 стійки-кришки 5 пристрою 1, і так само з можливістю установки її зверху в гніздо для стійки 25 основи 20. Крім цього, нижня частина стійки 80 виконана з можливістю установки її зверху в розширення 85 верхньої частини стійки 80 будьякої іншої стійки-вставки 7. Середня частина стійки 80 виконана такої ж форми і містить такі ж елементи, як і середня частина стійки 40 стійки-кришки 5 пристрою 1, і також зв'язана з опорами 100, 200, 300 і 400. Верхня частина стійки 80 містить розширення 85 у поперечному напрямку, виконане з можливістю охоплення нижньої частини стійки 80 стійки-вставки 7, або нижньої частини стійки 40 стійки-кришки 5 з мінімальним зазором або мінімальним натягом. При цьому сходинка 86, утворена в місці переходу з більш вузької середньої частини в більш широку верхню частину, служить упором для нижнього кінця стійки 80 пристрою 2 або нижнього кінця стійки 40 пристрою 1, який обмежує їхнє переміщення вниз. Вставка 90 стійки-вставки 7 виконана у вигляді тонкостінної пластмасової деталі і містить елементи: площадку 91, контурний бурт 92, упорний бурт 93, западину 94, фіксуючий буртик 30, три зачепи 31, ребра жорсткості 32, виконані з можливістю взаємодії зі стопкою 70 так само, як і відповідні їм за призначенням, формою і розташуванням елементи основи 20. Вставка 90 містить втулку для стійки-фіксатора 96, виконану з можливістю охоплення зовнішньої поверхні стійки-фіксатора пристрою 2 своєю внутрішньою поверхнею. Стійка-фіксатор пристрою 2 виконана у вигляді стрижня круглого перерізу, розташована вертикально і зв'язана з основою 20 з обмеженням горизонтальних переміщень і вертикального переміщення вниз за рахунок охоплення її нижнього кінця гніздом для стійки-фіксатора основи 26. Стійка-фіксатор зв'язана зі стійкою-кришкою 5 з обмеженням горизонтальних переміщень і вертикального переміщення нагору за рахунок охоплення її верхнього кінця гніздом для стійкифіксатора кришки 54. Стійка-фіксатор зв'язана з кожною стійкою-вставкою 7 з обмеженням горизонтальних переміщень за рахунок охоплення її бічної поверхні втулкою для стійкифіксатора 96. Промислова придатність. Використання винаходів є очевидним з опису. ФОРМУЛА ВИНАХОДУ 50 55 1. Пристрій (1) для зберігання компакт-дисків (10), що включає в себе основу (20); установлену на ньому зверху стопу (70) опор (100, 200, 300 і 400), розміщених одна над іншою з упором верхніх у нижні, які включають місця для компакт-дисків (10); виконаний з можливістю висування цих місць зі стопи (70) шляхом повороту опор (100, 200, 300 і 400) навколо осі (L1), яка проходить за межами цих місць; який утримує фіксуючий елемент (6), зв'язаний з основою (20), розташований уздовж згаданої осі (L1) і контактуючий з опорами (100, 200, 300 і 400) у їхньому вихідному положенні з можливістю упора, який обмежує згаданий поворот; який відрізняється тим, що сусідні, тобто дві безпосередньо прилягаючі одна до одної опори (100 і 200, або 200 і 300, або 300 і 400, або 400 і 100), контактують з частинами фіксуючого елемента (6) з можливістю упора, який обмежує поворот цих опор (100 і 200, або 200 і 300, або 300 і 400, або 400 і 100) у взаємно протилежних напрямках. 13 UA 101839 C2 5 10 15 20 25 30 35 40 45 50 55 2. Пристрій (1) за п. 1, який відрізняється тим, що щонайменше одна з двох опор (100 або 300; 200 або 400), сусідніх до однієї й тієї ж опори (200 або 300), містить упорний елемент (103 або 203), що виступає до другої опори (300 або 400) з можливістю упора в неї, який обмежує зближення цих двох опор (100 і 300; 200 і 400). 3. Пристрій (1) за п. 2, який відрізняється тим, що згаданий упорний елемент виконаний у вигляді упорного бурту (103, 203), що обмежує опору (100, 200) з боку її висування зі стопи (70). 4. Пристрій (1) за п. 3, який відрізняється тим, що далекі від осі (L1) повороту опор (100 і 200) краї (176 і 276) упорних буртів (103 і 203) виконані з можливістю згаданого контакту з фіксуючим елементом (6) пристрою (1). 5. Пристрій (1) за п. 4, який відрізняється тим, що упорні бурти (103, 203) опор (100, 200) виконані виступаючими нагору. 6. Пристрій (1) за кожним з пп. 1-5, який відрізняється тим, що фіксуючий елемент (6) контактує з зовнішніми поверхнями опор (100, 200, 300 і 400), віддаленими від згаданої осі (L1) у напрямку місць для компакт-дисків (10). 7. Пристрій (1) за п. 6, який відрізняється тим, що опори (100 і 200) включають пружні елементи (170 і 270), які контактують з фіксуючим елементом (6) у вихідному положенні опор (100 і 200), виконані з можливістю пружно деформуватися при впливі на них фіксуючого елемента (6). 8. Пристрій (1) за п. 7, який відрізняється тим, що пружний елемент (170 або 270) містить один кінець, зв'язаний з іншими частинами опори (100 або 200), і другий, вільний, кінець, який виступає від зв'язаного кінця в напрямку його висування зі стопи (70) і який контактує у вихідному положенні цієї опори (100 або 200) у стопі (70) з фіксуючим елементом (6). 9. Пристрій (1) за п. 8, який відрізняється тим, що пружний елемент (170 або 270) опори (100 або 200) містить на своєму вільному кінці виступ (174 або 274), що контактує у вихідному положенні цієї опори (100 або 200) у стопі (70) з фіксуючим елементом (6) з боку згаданої осі (L1) з обмеженням свого переміщення в напрямку від цієї осі (L1). 10. Пристрій (1) за п. 9, який відрізняється тим, що пружний елемент (170 або 270) опори (100 або 200) містить дві частини (171 і 172 або 271 і 272), що протягуються уздовж одна одної від одного кінця пружного елемента (170 або 270) до іншого і зв'язані між собою тільки на цих кінцях. 11. Пристрій (1) за кожним з пп. 1-5 або пп. 7-10, який відрізняється тим, що опори (100, 200, 300 і 400) містять отвори навколо згаданої осі (L1); фіксуючий елемент поміщений у ці отвори, при цьому він виконаний у вигляді стійки (41), яка містить щонайменше один подовжній паз; опори (100 і 200) містять радіальні виступи (151 і 251), спрямовані усередину отворів і розміщені в цьому пазу з можливістю взаємодії з його краями, причому радіальні виступи (151 і 251) сусідніх опор (100 і 200) контактують у вихідному положенні з різними краями одного паза. 12. Пристрій (1) за п. 11, який відрізняється тим, що довжина згаданого паза в коловому напрямку, а також довжина радіального виступу (151 або 251) опори (100 або 200) у цьому ж напрямку виконані з можливістю упора цього виступу (151 або 251) в другий край цього паза після повороту цієї опори (100 або 200) на кут, достатній для витягання з неї компакт-диска 10. 13. Пристрій (1) за п. 12, який відрізняється тим, що стійка (41) містить два пази, а опори (100 і 200) містять по два радіальних виступи (151 і 251), кожний з яких поміщений в один з цих пазів. 14. Пристрій за п. 1, який відрізняється тим, що фіксуючий елемент (500) контактує з зовнішніми поверхнями опор (3), віддаленими від згаданої осі (L1) у протилежну сторону від місць для компакт-дисків 10. 15. Пристрій за п. 1, який відрізняється тим, що опори (4) містять отвори уздовж згаданої осі (L1), фіксуючий елемент (500) поміщений у ці отвори і контактує з їх краями, а згадана вісь (L1) проходить за межами цих отворів. 16. Пристрій (1) за кожним з пп. 1-5, або пп. 7-10, або пп. 12-15, який відрізняється тим, що опори (100, 200, 300 і 400) виконані з можливістю розміщення в них компакт-дисків (10) на одній осі (L2), паралельній згаданій осі (L1). 17. Пристрій (1) за п. 16, який відрізняється тим, що фіксуючий елемент (6) містить подовжню вісь, яка є паралельною згаданим вище осям (L1 і L2) і яка лежить з ними в одній площині. 18. Пристрій (1) за кожним з пунктів з 1 по 5, або з 7 по 10, або з 14 по 17, який відрізняється тим, що фіксуючий елемент (6) виконаний у формі стрижня круглого перерізу. 19. Пристрій (1) за п. 17, який відрізняється тим, що згадані осі (L1 і L2) розташовані вертикально. 20. Пристрій (1) за кожним з пп. 1-5, або пп. 7-10, або пп. 12-15, або 17, або 19, який відрізняється тим, що опори (100, 200, 300 і 400) містять ручки (110, 210, 310 і 410) для 14 UA 101839 C2 5 захоплення рукою, які виступають від них назовні стопи (70) у бік висування місць для компактдисків щонайменше двома вертикальними рядами. 21. Пристрій (1) за п. 3, який відрізняється тим, що опори (100, 200, 300 і 400) містять ручки (110, 210, 310 і 410) для захоплення рукою, зв'язані з упорними буртами (103 або 203) опор (100, 200, 300 і 400) і виступаючі від них назовні стопи (70) чотирма вертикальними рядами. 22. Пристрій (1) за п. 21, який відрізняється тим, що ручки (110, 210, 310 і 410) обмежені зверху пластинами, виконаними з нахилом виступаючих назовні країв униз. 15 UA 101839 C2 16 UA 101839 C2 17 UA 101839 C2 18 UA 101839 C2 19 UA 101839 C2 20 UA 101839 C2 21 UA 101839 C2 22 UA 101839 C2 23 UA 101839 C2 24 UA 101839 C2 25 UA 101839 C2 26 UA 101839 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 27
