Автоматизований вимірювач опадів

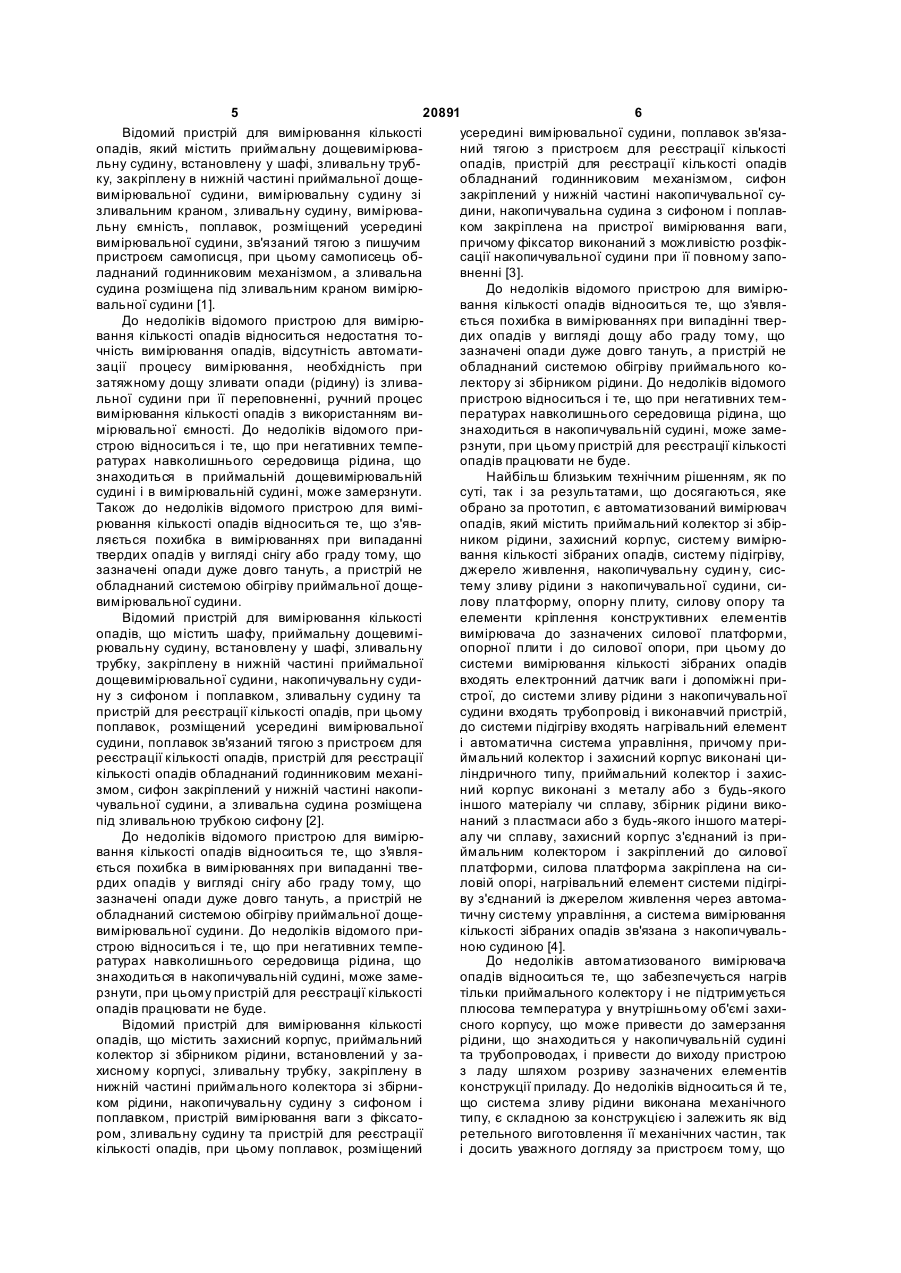

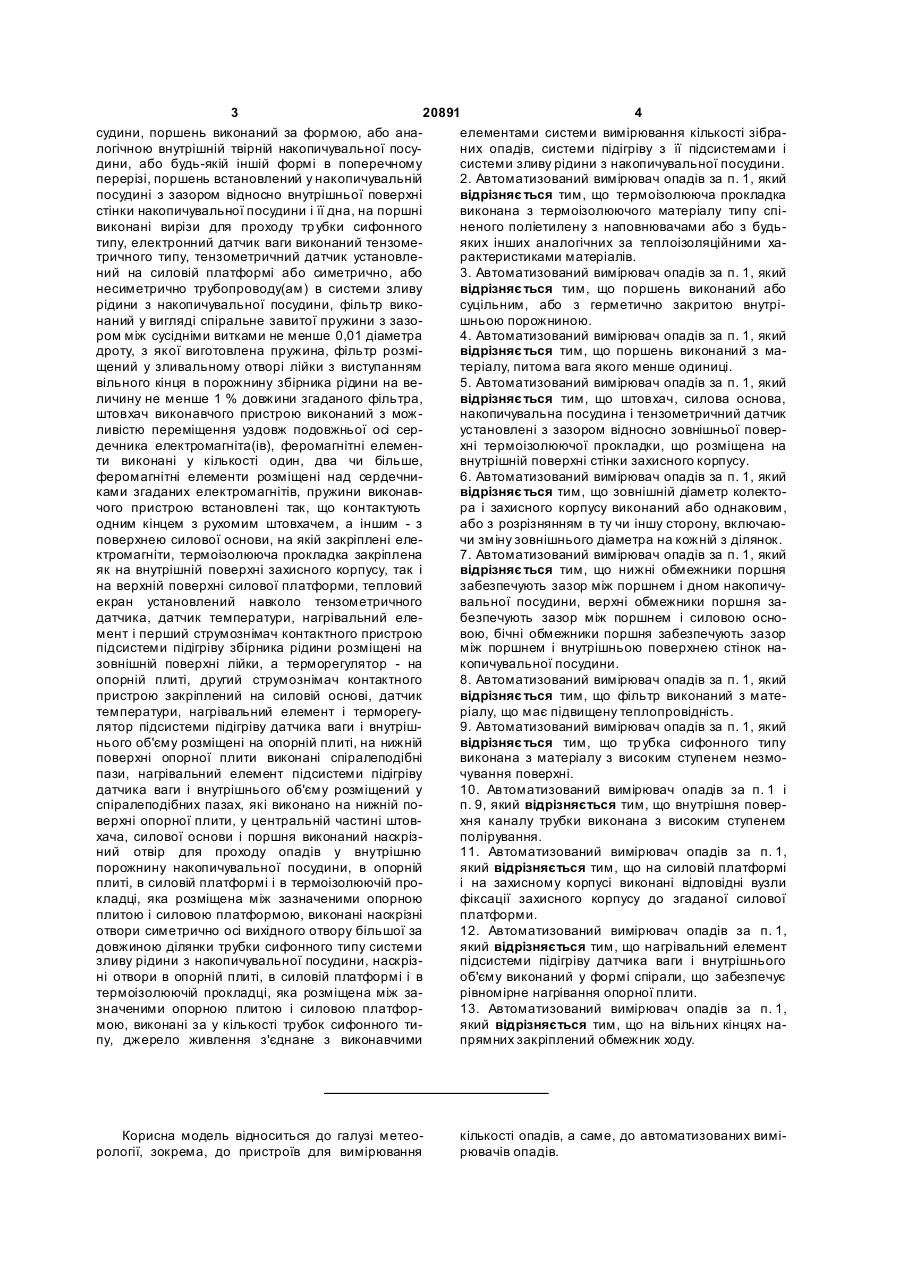

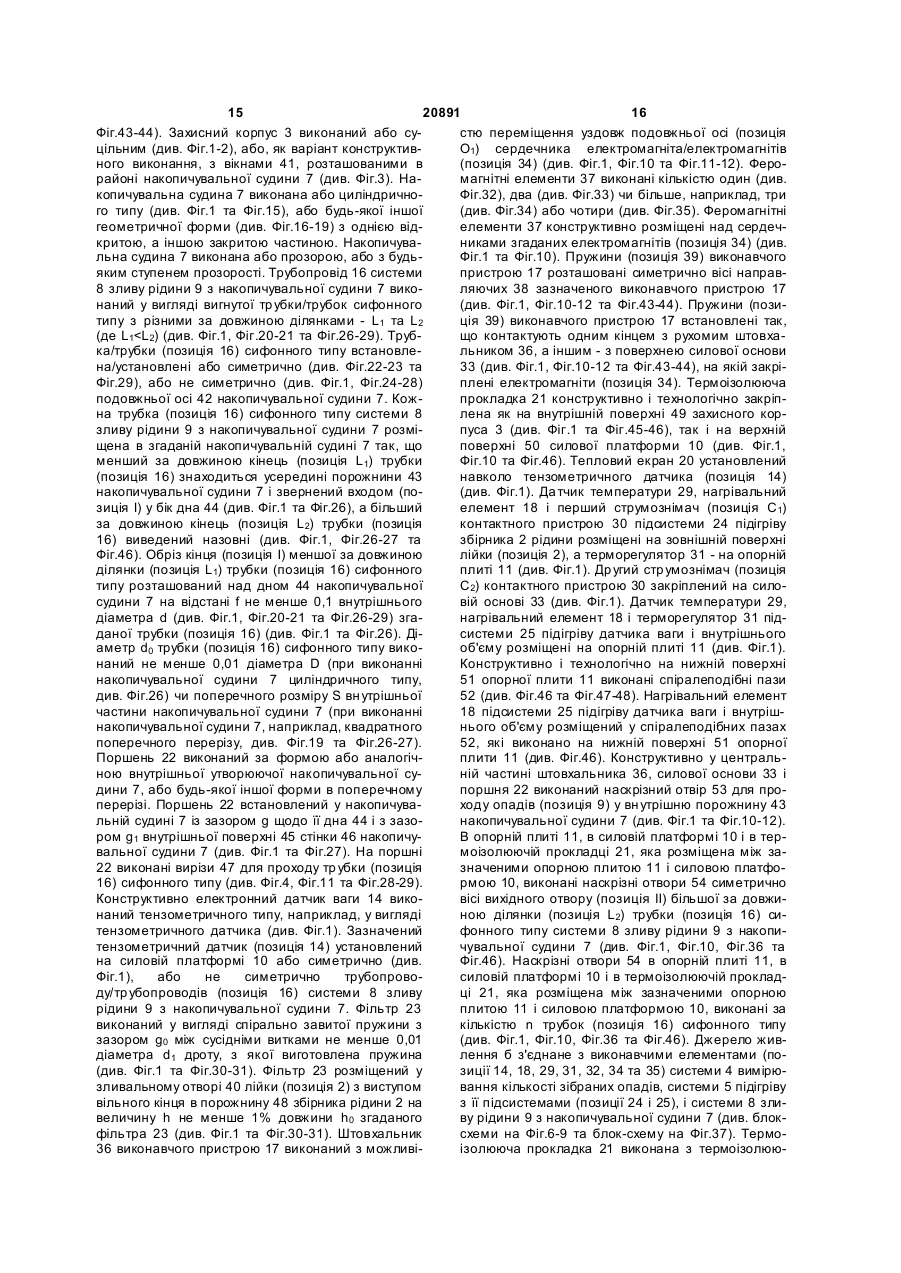

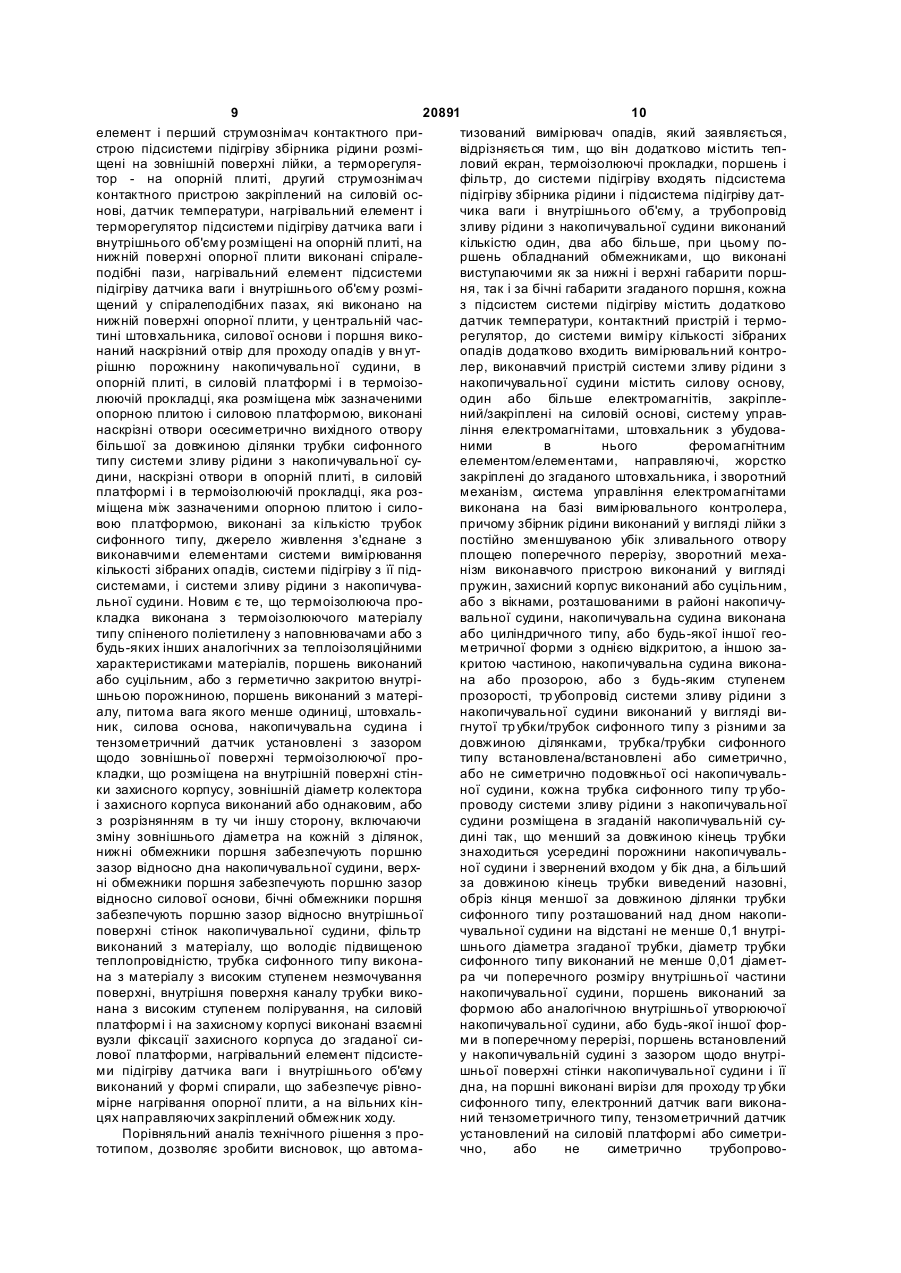

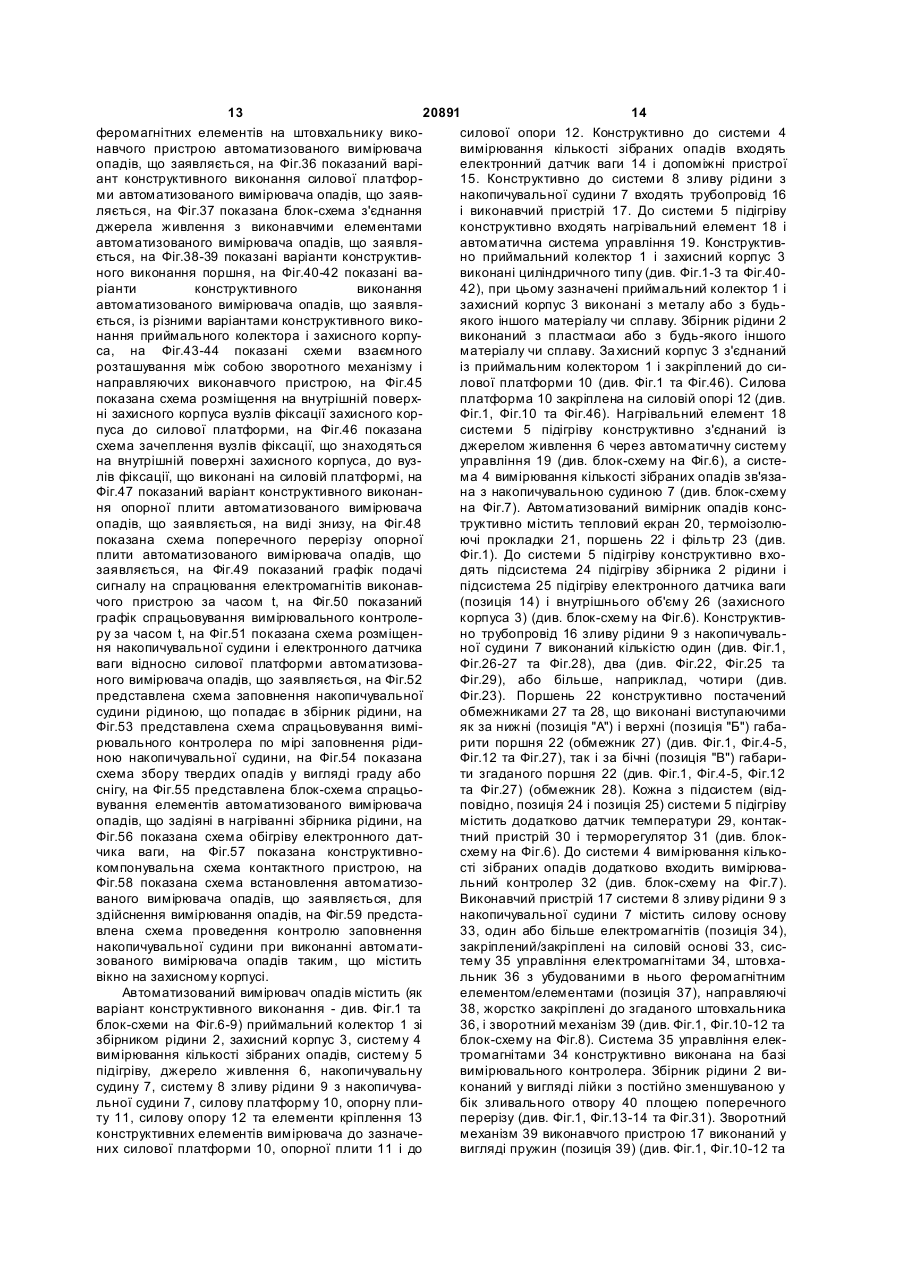

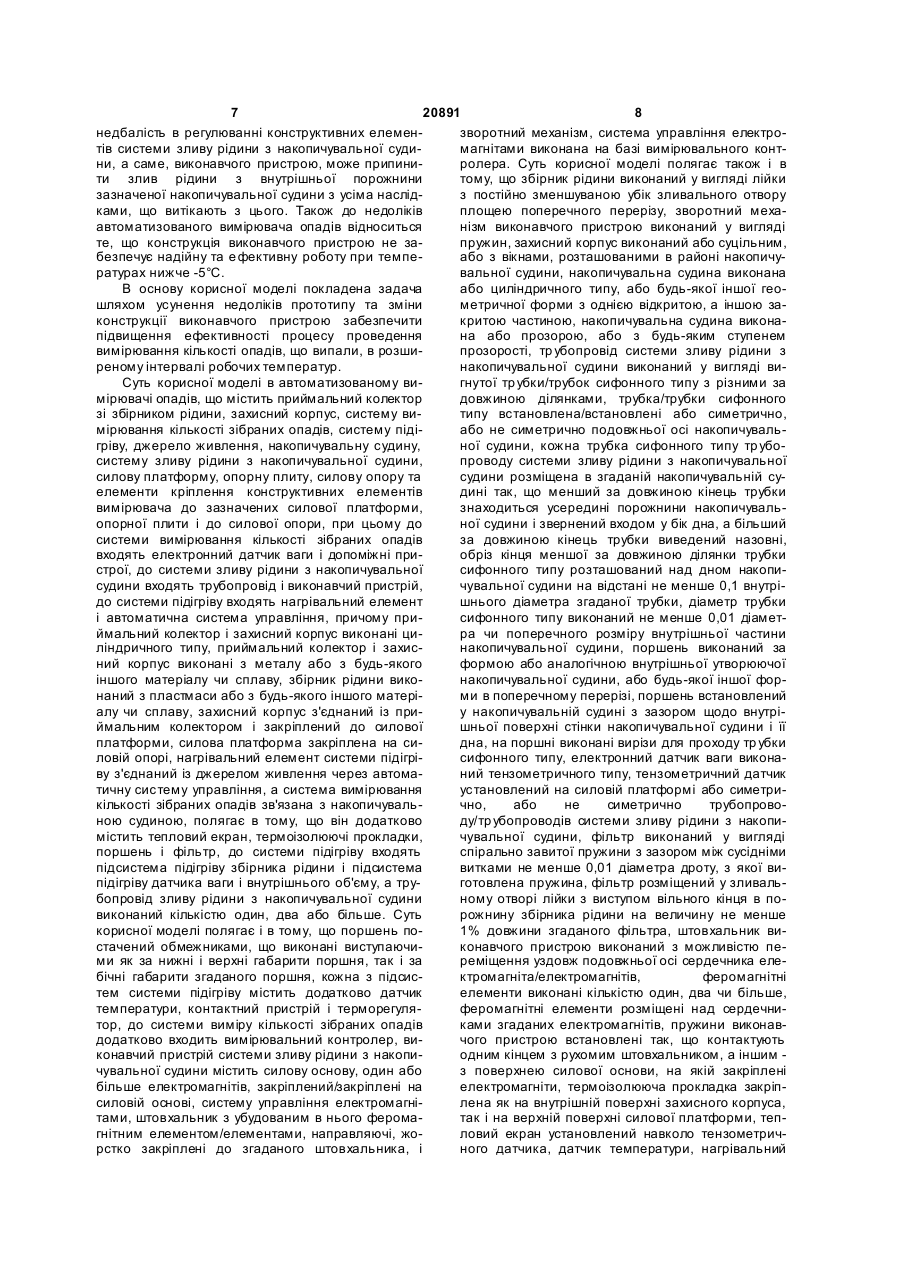

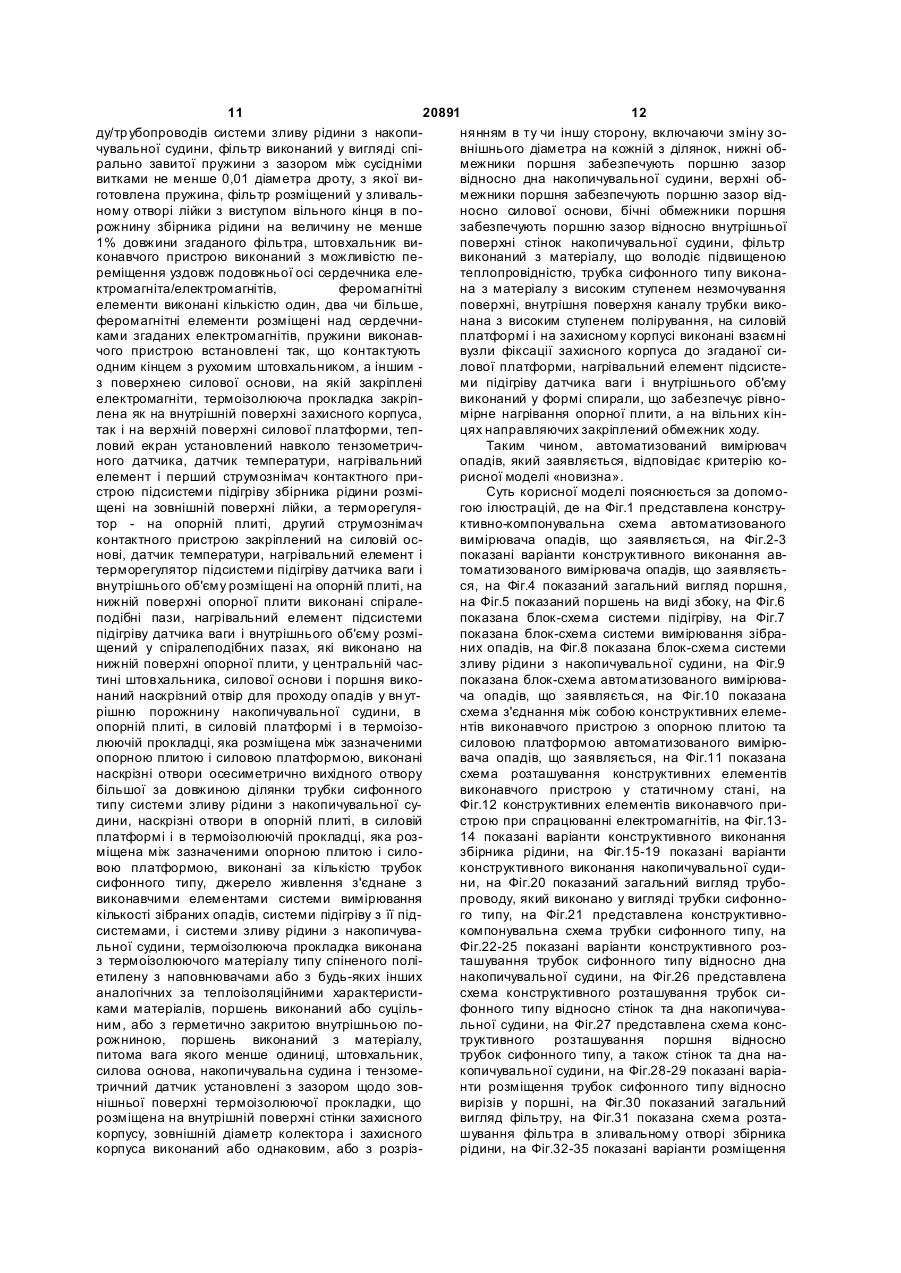

1. Автоматизований вимірювач опадів, що містить приймальний колектор зі збірником рідини, захисний корпус, систему вимірювання кількості зібраних опадів, систему підігріву, джерело живлення, накопичувальну посудину, систему зливу рідини з накопичувальної посудини, силову платформу, опорну плиту, силову опору та елементи кріплення конструктивних елементів вимірювача до зазначених силової платформи, опорної плити і до силової опори, при цьому до системи вимірювання кількості зібраних опадів входять електронний датчик ваги і допоміжні пристрої, до системи зливу рідини з накопичувальної посудини входять трубопровід і виконавчий пристрій, до системи підігріву входять нагрівальний елемент і автоматична система керування, причому приймальний колектор і захисний корпус виконані циліндричного типу, приймальний колектор і захисний корпус виконані з металу або з будь-якого іншого матеріалу чи сплаву, збірник рідини виконаний з пластмаси або з будь-якого іншого матеріалу чи сплаву, захисний корпус з'єднаний із приймальним колектором і закріплений до силової платформи, силова платформа закріплена на силовій опорі, нагрівальний елемент системи підігріву з'єднаний із джерелом живлення через автоматичну систему керування, а система вимірювання кількості зібраних опадів зв'язана з накопичувальною посудиною, який відрізняється тим, що він додатково містить тепловий екран, термоізолюючі прокладки, поршень і фільтр, до системи підігріву входять підсистема підігріву збірника рідини і підсистема підігріву датчика ваги і внутрішнього об'єму, а трубопровід зливу рідини з накопичувальної посудини виконану у кількості один, два або більше, при цьому поршень обладнано обмежниками, що виконані виступаючими як за нижні і верхні габарити поршня, 2 (19) 1 3 20891 4 судини, поршень виконаний за формою, або анаелементами системи вимірювання кількості зібралогічною внутрішній твірній накопичувальної посуних опадів, системи підігріву з її підсистемами і дини, або будь-якій іншій формі в поперечному системи зливу рідини з накопичувальної посудини. перерізі, поршень встановлений у накопичувальній 2. Автоматизований вимірювач опадів за п. 1, який посудині з зазором відносно внутрішньої поверхні відрізняє ться тим, що термоізолююча прокладка стінки накопичувальної посудини і її дна, на поршні виконана з термоізолюючого матеріалу типу співиконані вирізи для проходу тр убки сифонного неного поліетилену з наповнювачами або з будьтипу, електронний датчик ваги виконаний тензомеяких інших аналогічних за теплоізоляційними хатричного типу, тензометричний датчик установлерактеристиками матеріалів. ний на силовій платформі або симетрично, або 3. Автоматизований вимірювач опадів за п. 1, який несиметрично трубопроводу(ам) в системи зливу відрізняє ться тим, що поршень виконаний або рідини з накопичувальної посудини, фільтр викосуцільним, або з герметично закритою внутрінаний у вигляді спіральне завитої пружини з зазошньою порожниною. ром між сусідніми витками не менше 0,01 діаметра 4. Автоматизований вимірювач опадів за п. 1, який дроту, з якої виготовлена пружина, фільтр розмівідрізняє ться тим, що поршень виконаний з мащений у зливальному отворі лійки з виступанням теріалу, питома вага якого менше одиниці. вільного кінця в порожнину збірника рідини на ве5. Автоматизований вимірювач опадів за п. 1, який личину не менше 1 % довжини згаданого фільтра, відрізняє ться тим, що штовхач, силова основа, штовхач виконавчого пристрою виконаний з можнакопичувальна посудина і тензометричний датчик ливістю переміщення уздовж подовжньої осі серустановлені з зазором відносно зовнішньої повердечника електромагніта(ів), феромагнітні елеменхні термоізолюючої прокладки, що розміщена на ти виконані у кількості один, два чи більше, внутрішній поверхні стінки захисного корпусу. феромагнітні елементи розміщені над сердечни6. Автоматизований вимірювач опадів за п. 1, який ками згаданих електромагнітів, пружини виконаввідрізняє ться тим, що зовнішній діаметр колекточого пристрою встановлені так, що контактують ра і захисного корпусу виконаний або однаковим, одним кінцем з рухомим штовхачем, а іншим - з або з розрізнянням в ту чи іншу сторону, включаюповерхнею силової основи, на якій закріплені елечи зміну зовнішнього діаметра на кожній з ділянок. ктромагніти, термоізолююча прокладка закріплена 7. Автоматизований вимірювач опадів за п. 1, який як на внутрішній поверхні захисного корпусу, так і відрізняє ться тим, що нижні обмежники поршня на верхній поверхні силової платформи, тепловий забезпечують зазор між поршнем і дном накопичуекран установлений навколо тензометричного вальної посудини, верхні обмежники поршня задатчика, датчик температури, нагрівальний елебезпечують зазор між поршнем і силовою осномент і перший струмознімач контактного пристрою вою, бічні обмежники поршня забезпечують зазор підсистеми підігріву збірника рідини розміщені на між поршнем і внутрішньою поверхнею стінок назовнішній поверхні лійки, а терморегулятор - на копичувальної посудини. опорній плиті, другий струмознімач контактного 8. Автоматизований вимірювач опадів за п. 1, який пристрою закріплений на силовій основі, датчик відрізняє ться тим, що фільтр виконаний з матетемператури, нагрівальний елемент і терморегуріалу, що має підвищену теплопровідність. лятор підсистеми підігріву датчика ваги і внутріш9. Автоматизований вимірювач опадів за п. 1, який нього об'єму розміщені на опорній плиті, на нижній відрізняє ться тим, що тр убка сифонного типу поверхні опорної плити виконані спіралеподібні виконана з матеріалу з високим ступенем незмопази, нагрівальний елемент підсистеми підігріву чування поверхні. датчика ваги і внутрішнього об'єму розміщений у 10. Автоматизований вимірювач опадів за п. 1 і спіралеподібних пазах, які виконано на нижній поп. 9, який відрізняється тим, що внутрішня поверверхні опорної плити, у центральній частині штовхня каналу трубки виконана з високим ступенем хача, силової основи і поршня виконаний наскрізполірування. ний отвір для проходу опадів у внутрішню 11. Автоматизований вимірювач опадів за п. 1, порожнину накопичувальної посудини, в опорній який відрізняється тим, що на силовій платформі плиті, в силовій платформі і в термоізолюючій проі на захисному корпусі виконані відповідні вузли кладці, яка розміщена між зазначеними опорною фіксації захисного корпусу до згаданої силової плитою і силовою платформою, виконані наскрізні платформи. отвори симетрично осі вихідного отвору більшої за 12. Автоматизований вимірювач опадів за п. 1, довжиною ділянки трубки сифонного типу системи який відрізняється тим, що нагрівальний елемент зливу рідини з накопичувальної посудини, наскрізпідсистеми підігріву датчика ваги і внутрішнього ні отвори в опорній плиті, в силовій платформі і в об'єму виконаний у формі спірали, що забезпечує термоізолюючій прокладці, яка розміщена між зарівномірне нагрівання опорної плити. значеними опорною плитою і силовою платфор13. Автоматизований вимірювач опадів за п. 1, мою, виконані за у кількості трубок сифонного тиякий відрізняється тим, що на вільних кінцях напу, джерело живлення з'єднане з виконавчими прямних закріплений обмежник ходу. Корисна модель відноситься до галузі метеорології, зокрема, до пристроїв для вимірювання кількості опадів, а саме, до автоматизованих вимірювачів опадів. 5 20891 6 Відомий пристрій для вимірювання кількості усередині вимірювальної судини, поплавок зв'язаопадів, який містить приймальну дощевимірюваний тягою з пристроєм для реєстрації кількості льну судину, встановлену у шафі, зливальну трубопадів, пристрій для реєстрації кількості опадів ку, закріплену в нижній частині приймальної дощеобладнаний годинниковим механізмом, сифон вимірювальної судини, вимірювальну судину зі закріплений у нижній частині накопичувальної сузливальним краном, зливальну судину, вимірювадини, накопичувальна судина з сифоном і поплавльну ємність, поплавок, розміщений усередині ком закріплена на пристрої вимірювання ваги, вимірювальної судини, зв'язаний тягою з пишучим причому фіксатор виконаний з можливістю розфікпристроєм самописця, при цьому самописець обсації накопичувальної судини при її повному заполаднаний годинниковим механізмом, а зливальна вненні [3]. судина розміщена під зливальним краном вимірюДо недоліків відомого пристрою для вимірювальної судини [1]. вання кількості опадів відноситься те, що з'являДо недоліків відомого пристрою для вимірюється похибка в вимірюваннях при випадінні твервання кількості опадів відноситься недостатня тодих опадів у вигляді дощу або граду тому, що чність вимірювання опадів, відсутність автоматизазначені опади дуже довго тануть, а пристрій не зації процесу вимірювання, необхідність при обладнаний системою обігріву приймального козатяжному дощу зливати опади (рідину) із зливалектору зі збірником рідини. До недоліків відомого льної судини при її переповненні, ручний процес пристрою відноситься і те, що при негативних темвимірювання кількості опадів з використанням випературах навколишнього середовища рідина, що мірювальної ємності. До недоліків відомого признаходиться в накопичувальній судині, може заместрою відноситься і те, що при негативних темперзнути, при цьому пристрій для реєстрації кількості ратурах навколишнього середовища рідина, що опадів працювати не буде. знаходиться в приймальній дощевимірювальній Найбільш близьким технічним рішенням, як по судині і в вимірювальній судині, може замерзнути. суті, так і за результатами, що досягаються, яке Також до недоліків відомого пристрою для виміобрано за прототип, є автоматизований вимірювач рювання кількості опадів відноситься те, що з'явопадів, який містить приймальний колектор зі збірляється похибка в вимірюваннях при випаданні ником рідини, захисний корпус, систему вимірютвердих опадів у вигляді снігу або граду тому, що вання кількості зібраних опадів, систему підігріву, зазначені опади дуже довго тануть, а пристрій не джерело живлення, накопичувальну судин у, сисобладнаний системою обігріву приймальної дощетему зливу рідини з накопичувальної судини, сивимірювальної судини. лову платформу, опорну плиту, силову опору та Відомий пристрій для вимірювання кількості елементи кріплення конструктивних елементів опадів, що містить шафу, приймальну дощевимівимірювача до зазначених силової платформи, рювальну судину, встановлену у шафі, зливальну опорної плити і до силової опори, при цьому до трубку, закріплену в нижній частині приймальної системи вимірювання кількості зібраних опадів дощевимірювальної судини, накопичувальну судивходять електронний датчик ваги і допоміжні прину з сифоном і поплавком, зливальну судину та строї, до системи зливу рідини з накопичувальної пристрій для реєстрації кількості опадів, при цьому судини входять трубопровід і виконавчий пристрій, поплавок, розміщений усередині вимірювальної до системи підігріву входять нагрівальний елемент судини, поплавок зв'язаний тягою з пристроєм для і автоматична система управління, причому приреєстрації кількості опадів, пристрій для реєстрації ймальний колектор і захисний корпус виконані цикількості опадів обладнаний годинниковим механіліндричного типу, приймальний колектор і захисзмом, сифон закріплений у нижній частині накопиний корпус виконані з металу або з будь-якого чувальної судини, а зливальна судина розміщена іншого матеріалу чи сплаву, збірник рідини викопід зливальною трубкою сифону [2]. наний з пластмаси або з будь-якого іншого матеріДо недоліків відомого пристрою для вимірюалу чи сплаву, захисний корпус з'єднаний із привання кількості опадів відноситься те, що з'являймальним колектором і закріплений до силової ється похибка в вимірюваннях при випаданні твеплатформи, силова платформа закріплена на сирдих опадів у вигляді снігу або граду тому, що ловій опорі, нагрівальний елемент системи підігрізазначені опади дуже довго тануть, а пристрій не ву з'єднаний із джерелом живлення через автомаобладнаний системою обігріву приймальної дощетичну систему управління, а система вимірювання вимірювальної судини. До недоліків відомого прикількості зібраних опадів зв'язана з накопичувальстрою відноситься і те, що при негативних темпеною судиною [4]. ратурах навколишнього середовища рідина, що До недоліків автоматизованого вимірювача знаходиться в накопичувальній судині, може замеопадів відноситься те, що забезпечується нагрів рзнути, при цьому пристрій для реєстрації кількості тільки приймального колектору і не підтримується опадів працювати не буде. плюсова температура у внутрішньому об'ємі захиВідомий пристрій для вимірювання кількості сного корпусу, що може привести до замерзання опадів, що містить захисний корпус, приймальний рідини, що знаходиться у накопичувальній судині колектор зі збірником рідини, встановлений у зата трубопроводах, і привести до виходу пристрою хисному корпусі, зливальну трубку, закріплену в з ладу шляхом розриву зазначених елементів нижній частині приймального колектора зі збірниконструкції приладу. До недоліків відноситься й те, ком рідини, накопичувальну судину з сифоном і що система зливу рідини виконана механічного поплавком, пристрій вимірювання ваги з фіксатотипу, є складною за конструкцією і залежить як від ром, зливальну судину та пристрій для реєстрації ретельного виготовлення її механічних частин, так кількості опадів, при цьому поплавок, розміщений і досить уважного догляду за пристроєм тому, що 7 20891 8 недбалість в регулюванні конструктивних елемензворотний механізм, система управління електротів системи зливу рідини з накопичувальної судимагнітами виконана на базі вимірювального контни, а саме, виконавчого пристрою, може припиниролера. Суть корисної моделі полягає також і в ти злив рідини з внутрішньої порожнини тому, що збірник рідини виконаний у вигляді лійки зазначеної накопичувальної судини з усіма наслідз постійно зменшуваною убік зливального отвору ками, що витікають з цього. Також до недоліків площею поперечного перерізу, зворотний мехаавтоматизованого вимірювача опадів відноситься нізм виконавчого пристрою виконаний у вигляді те, що конструкція виконавчого пристрою не запружин, захисний корпус виконаний або суцільним, безпечує надійну та е фективну роботу при темпеабо з вікнами, розташованими в районі накопичуратурах нижче -5°С. вальної судини, накопичувальна судина виконана В основу корисної моделі покладена задача або циліндричного типу, або будь-якої іншої геошляхом усунення недоліків прототипу та зміни метричної форми з однією відкритою, а іншою законструкції виконавчого пристрою забезпечити критою частиною, накопичувальна судина виконапідвищення ефективності процесу проведення на або прозорою, або з будь-яким ступенем вимірювання кількості опадів, що випали, в розшипрозорості, тр убопровід системи зливу рідини з реному інтервалі робочих температур. накопичувальної судини виконаний у вигляді виСуть корисної моделі в автоматизованому вигнутої тр убки/трубок сифонного типу з різними за мірювачі опадів, що містить приймальний колектор довжиною ділянками, трубка/трубки сифонного зі збірником рідини, захисний корпус, систему витипу встановлена/встановлені або симетрично, мірювання кількості зібраних опадів, систему підіабо не симетрично подовжньої осі накопичувальгріву, джерело живлення, накопичувальну судину, ної судини, кожна трубка сифонного типу тр убосистему зливу рідини з накопичувальної судини, проводу системи зливу рідини з накопичувальної силову платформу, опорну плиту, силову опору та судини розміщена в згаданій накопичувальній суелементи кріплення конструктивних елементів дині так, що менший за довжиною кінець трубки вимірювача до зазначених силової платформи, знаходиться усередині порожнини накопичувальопорної плити і до силової опори, при цьому до ної судини і звернений входом у бік дна, а більший системи вимірювання кількості зібраних опадів за довжиною кінець трубки виведений назовні, входять електронний датчик ваги і допоміжні приобріз кінця меншої за довжиною ділянки трубки строї, до системи зливу рідини з накопичувальної сифонного типу розташований над дном накописудини входять трубопровід і виконавчий пристрій, чувальної судини на відстані не менше 0,1 внутрідо системи підігріву входять нагрівальний елемент шнього діаметра згаданої трубки, діаметр трубки і автоматична система управління, причому присифонного типу виконаний не менше 0,01 діаметймальний колектор і захисний корпус виконані цира чи поперечного розміру внутрішньої частини ліндричного типу, приймальний колектор і захиснакопичувальної судини, поршень виконаний за ний корпус виконані з металу або з будь-якого формою або аналогічною внутрішньої утворюючої іншого матеріалу чи сплаву, збірник рідини виконакопичувальної судини, або будь-якої іншої форнаний з пластмаси або з будь-якого іншого матеріми в поперечному перерізі, поршень встановлений алу чи сплаву, захисний корпус з'єднаний із приу накопичувальній судині з зазором щодо внутріймальним колектором і закріплений до силової шньої поверхні стінки накопичувальної судини і її платформи, силова платформа закріплена на сидна, на поршні виконані вирізи для проходу тр убки ловій опорі, нагрівальний елемент системи підігрісифонного типу, електронний датчик ваги виконаву з'єднаний із джерелом живлення через автоманий тензометричного типу, тензометричний датчик тичну систему управління, а система вимірювання установлений на силовій платформі або симетрикількості зібраних опадів зв'язана з накопичувальчно, або не симетрично трубопровоною судиною, полягає в тому, що він додатково ду/тр убопроводів системи зливу рідини з накопимістить тепловий екран, термоізолюючі прокладки, чувальної судини, фільтр виконаний у вигляді поршень і фільтр, до системи підігріву входять спірально завитої пружини з зазором між сусідніми підсистема підігріву збірника рідини і підсистема витками не менше 0,01 діаметра дроту, з якої випідігріву датчика ваги і внутрішнього об'єму, а труготовлена пружина, фільтр розміщений у зливальбопровід зливу рідини з накопичувальної судини ному отворі лійки з виступом вільного кінця в повиконаний кількістю один, два або більше. Суть рожнину збірника рідини на величину не менше корисної моделі полягає і в тому, що поршень по1% довжини згаданого фільтра, штовхальник вистачений обмежниками, що виконані виступаючиконавчого пристрою виконаний з можливістю пеми як за нижні і верхні габарити поршня, так і за реміщення уздовж подовжньої осі сердечника елебічні габарити згаданого поршня, кожна з підсисктромагніта/електромагнітів, феромагнітні тем системи підігріву містить додатково датчик елементи виконані кількістю один, два чи більше, температури, контактний пристрій і терморегуляферомагнітні елементи розміщені над сердечнитор, до системи виміру кількості зібраних опадів ками згаданих електромагнітів, пружини виконавдодатково входить вимірювальний контролер, вичого пристрою встановлені так, що контактують конавчий пристрій системи зливу рідини з накопиодним кінцем з рухомим штовхальником, а іншим чувальної судини містить силову основу, один або з поверхнею силової основи, на якій закріплені більше електромагнітів, закріплений/закріплені на електромагніти, термоізолююча прокладка закріпсиловій основі, систему управління електромагнілена як на внутрішній поверхні захисного корпуса, тами, штовхальник з убудованим в нього фероматак і на верхній поверхні силової платформи, тепгнітним елементом/елементами, направляючі, жоловий екран установлений навколо тензометричрстко закріплені до згаданого штовхальника, і ного датчика, датчик температури, нагрівальний 9 20891 10 елемент і перший струмознімач контактного притизований вимірювач опадів, який заявляється, строю підсистеми підігріву збірника рідини розмівідрізняється тим, що він додатково містить тепщені на зовнішній поверхні лійки, а терморегуляловий екран, термоізолюючі прокладки, поршень і тор - на опорній плиті, другий струмознімач фільтр, до системи підігріву входять підсистема контактного пристрою закріплений на силовій оспідігріву збірника рідини і підсистема підігріву датнові, датчик температури, нагрівальний елемент і чика ваги і внутрішнього об'єму, а трубопровід терморегулятор підсистеми підігріву датчика ваги і зливу рідини з накопичувальної судини виконаний внутрішнього об'єму розміщені на опорній плиті, на кількістю один, два або більше, при цьому понижній поверхні опорної плити виконані спіралершень обладнаний обмежниками, що виконані подібні пази, нагрівальний елемент підсистеми виступаючими як за нижні і верхні габарити поршпідігріву датчика ваги і внутрішнього об'єму розміня, так і за бічні габарити згаданого поршня, кожна щений у спіралеподібних пазах, які виконано на з підсистем системи підігріву містить додатково нижній поверхні опорної плити, у центральній часдатчик температури, контактний пристрій і термотині штовхальника, силової основи і поршня викорегулятор, до системи виміру кількості зібраних наний наскрізний отвір для проходу опадів у вн утопадів додатково входить вимірювальний контрорішню порожнину накопичувальної судини, в лер, виконавчий пристрій системи зливу рідини з опорній плиті, в силовій платформі і в термоізонакопичувальної судини містить силову основу, люючій прокладці, яка розміщена між зазначеними один або більше електромагнітів, закріплеопорною плитою і силовою платформою, виконані ний/закріплені на силовій основі, систему управнаскрізні отвори осесиметрично вихідного отвору ління електромагнітами, штовхальник з убудовабільшої за довжиною ділянки трубки сифонного ними в нього феромагнітним типу системи зливу рідини з накопичувальної суелементом/елементами, направляючі, жорстко дини, наскрізні отвори в опорній плиті, в силовій закріплені до згаданого штовхальника, і зворотний платформі і в термоізолюючій прокладці, яка розмеханізм, система управління електромагнітами міщена між зазначеними опорною плитою і силовиконана на базі вимірювального контролера, вою платформою, виконані за кількістю трубок причому збірник рідини виконаний у вигляді лійки з сифонного типу, джерело живлення з'єднане з постійно зменшуваною убік зливального отвору виконавчими елементами системи вимірювання площею поперечного перерізу, зворотний мехакількості зібраних опадів, системи підігріву з її піднізм виконавчого пристрою виконаний у вигляді системами, і системи зливу рідини з накопичувапружин, захисний корпус виконаний або суцільним, льної судини. Новим є те, що термоізолююча проабо з вікнами, розташованими в районі накопичукладка виконана з термоізолюючого матеріалу вальної судини, накопичувальна судина виконана типу спіненого поліетилену з наповнювачами або з або циліндричного типу, або будь-якої іншої геобудь-яких інших аналогічних за теплоізоляційними метричної форми з однією відкритою, а іншою захарактеристиками матеріалів, поршень виконаний критою частиною, накопичувальна судина виконаабо суцільним, або з герметично закритою внутріна або прозорою, або з будь-яким ступенем шньою порожниною, поршень виконаний з матеріпрозорості, тр убопровід системи зливу рідини з алу, питома вага якого менше одиниці, штовхальнакопичувальної судини виконаний у вигляді виник, силова основа, накопичувальна судина і гнутої тр убки/трубок сифонного типу з різними за тензометричний датчик установлені з зазором довжиною ділянками, трубка/трубки сифонного щодо зовнішньої поверхні термоізолюючої протипу встановлена/встановлені або симетрично, кладки, що розміщена на внутрішній поверхні стінабо не симетрично подовжньої осі накопичувальки захисного корпусу, зовнішній діаметр колектора ної судини, кожна трубка сифонного типу тр убоі захисного корпуса виконаний або однаковим, або проводу системи зливу рідини з накопичувальної з розрізнянням в ту чи іншу сторону, включаючи судини розміщена в згаданій накопичувальній сузміну зовнішнього діаметра на кожній з ділянок, дині так, що менший за довжиною кінець трубки нижні обмежники поршня забезпечують поршню знаходиться усередині порожнини накопичувальзазор відносно дна накопичувальної судини, верхної судини і звернений входом у бік дна, а більший ні обмежники поршня забезпечують поршню зазор за довжиною кінець трубки виведений назовні, відносно силової основи, бічні обмежники поршня обріз кінця меншої за довжиною ділянки трубки забезпечують поршню зазор відносно внутрішньої сифонного типу розташований над дном накопиповерхні стінок накопичувальної судини, фільтр чувальної судини на відстані не менше 0,1 внутрівиконаний з матеріалу, що володіє підвищеною шнього діаметра згаданої трубки, діаметр трубки теплопровідністю, трубка сифонного типу виконасифонного типу виконаний не менше 0,01 діаметна з матеріалу з високим ступенем незмочування ра чи поперечного розміру внутрішньої частини поверхні, внутрішня поверхня каналу трубки виконакопичувальної судини, поршень виконаний за нана з високим ступенем полірування, на силовій формою або аналогічною внутрішньої утворюючої платформі і на захисному корпусі виконані взаємні накопичувальної судини, або будь-якої іншої форвузли фіксації захисного корпуса до згаданої сими в поперечному перерізі, поршень встановлений лової платформи, нагрівальний елемент підсистеу накопичувальній судині з зазором щодо внутріми підігріву датчика ваги і внутрішнього об'єму шньої поверхні стінки накопичувальної судини і її виконаний у формі спирали, що забезпечує рівнодна, на поршні виконані вирізи для проходу тр убки мірне нагрівання опорної плити, а на вільних кінсифонного типу, електронний датчик ваги виконацях направляючих закріплений обмежник ходу. ний тензометричного типу, тензометричний датчик Порівняльний аналіз технічного рішення з проустановлений на силовій платформі або симетритотипом, дозволяє зробити висновок, що автомачно, або не симетрично трубопрово 11 20891 12 ду/тр убопроводів системи зливу рідини з накопинянням в ту чи іншу сторону, включаючи зміну зочувальної судини, фільтр виконаний у вигляді співнішнього діаметра на кожній з ділянок, нижні обрально завитої пружини з зазором між сусідніми межники поршня забезпечують поршню зазор витками не менше 0,01 діаметра дроту, з якої вивідносно дна накопичувальної судини, верхні обготовлена пружина, фільтр розміщений у зливальмежники поршня забезпечують поршню зазор відному отворі лійки з виступом вільного кінця в поносно силової основи, бічні обмежники поршня рожнину збірника рідини на величину не менше забезпечують поршню зазор відносно внутрішньої 1% довжини згаданого фільтра, штовхальник виповерхні стінок накопичувальної судини, фільтр конавчого пристрою виконаний з можливістю певиконаний з матеріалу, що володіє підвищеною реміщення уздовж подовжньої осі сердечника елетеплопровідністю, трубка сифонного типу виконактромагніта/електромагнітів, феромагнітні на з матеріалу з високим ступенем незмочування елементи виконані кількістю один, два чи більше, поверхні, внутрішня поверхня каналу трубки викоферомагнітні елементи розміщені над сердечнинана з високим ступенем полірування, на силовій ками згаданих електромагнітів, пружини виконавплатформі і на захисному корпусі виконані взаємні чого пристрою встановлені так, що контактують вузли фіксації захисного корпуса до згаданої сиодним кінцем з рухомим штовхальником, а іншим лової платформи, нагрівальний елемент підсистез поверхнею силової основи, на якій закріплені ми підігріву датчика ваги і внутрішнього об'єму електромагніти, термоізолююча прокладка закріпвиконаний у формі спирали, що забезпечує рівнолена як на внутрішній поверхні захисного корпуса, мірне нагрівання опорної плити, а на вільних кінтак і на верхній поверхні силової платформи, тепцях направляючих закріплений обмежник ходу. ловий екран установлений навколо тензометричТаким чином, автоматизований вимірювач ного датчика, датчик температури, нагрівальний опадів, який заявляється, відповідає критерію коелемент і перший струмознімач контактного пририсної моделі «новизна». строю підсистеми підігріву збірника рідини розміСуть корисної моделі пояснюється за допомощені на зовнішній поверхні лійки, а терморегулягою ілюстрацій, де на Фіг.1 представлена конструтор - на опорній плиті, другий струмознімач ктивно-компонувальна схема автоматизованого контактного пристрою закріплений на силовій освимірювача опадів, що заявляється, на Фіг.2-3 нові, датчик температури, нагрівальний елемент і показані варіанти конструктивного виконання автерморегулятор підсистеми підігріву датчика ваги і томатизованого вимірювача опадів, що заявляєтьвнутрішнього об'єму розміщені на опорній плиті, на ся, на Фіг.4 показаний загальний вигляд поршня, нижній поверхні опорної плити виконані спіралена Фіг.5 показаний поршень на виді збоку, на Фіг.6 подібні пази, нагрівальний елемент підсистеми показана блок-схема системи підігріву, на Фіг.7 підігріву датчика ваги і внутрішнього об'єму розміпоказана блок-схема системи вимірювання зібращений у спіралеподібних пазах, які виконано на них опадів, на Фіг.8 показана блок-схема системи нижній поверхні опорної плити, у центральній часзливу рідини з накопичувальної судини, на Фіг.9 тині штовхальника, силової основи і поршня викопоказана блок-схема автоматизованого вимірювананий наскрізний отвір для проходу опадів у вн утча опадів, що заявляється, на Фіг.10 показана рішню порожнину накопичувальної судини, в схема з'єднання між собою конструктивних елемеопорній плиті, в силовій платформі і в термоізонтів виконавчого пристрою з опорною плитою та люючій прокладці, яка розміщена між зазначеними силовою платформою автоматизованого вимірюопорною плитою і силовою платформою, виконані вача опадів, що заявляється, на Фіг.11 показана наскрізні отвори осесиметрично вихідного отвору схема розташування конструктивних елементів більшої за довжиною ділянки трубки сифонного виконавчого пристрою у статичному стані, на типу системи зливу рідини з накопичувальної суФіг.12 конструктивних елементів виконавчого придини, наскрізні отвори в опорній плиті, в силовій строю при спрацюванні електромагнітів, на Фіг.13платформі і в термоізолюючій прокладці, яка роз14 показані варіанти конструктивного виконання міщена між зазначеними опорною плитою і силозбірника рідини, на Фіг.15-19 показані варіанти вою платформою, виконані за кількістю трубок конструктивного виконання накопичувальної судисифонного типу, джерело живлення з'єднане з ни, на Фіг.20 показаний загальний вигляд трубовиконавчими елементами системи вимірювання проводу, який виконано у вигляді трубки сифоннокількості зібраних опадів, системи підігріву з її підго типу, на Фіг.21 представлена конструктивносистемами, і системи зливу рідини з накопичувакомпонувальна схема трубки сифонного типу, на льної судини, термоізолююча прокладка виконана Фіг.22-25 показані варіанти конструктивного розз термоізолюючого матеріалу типу спіненого політашування трубок сифонного типу відносно дна етилену з наповнювачами або з будь-яких інших накопичувальної судини, на Фіг.26 представлена аналогічних за теплоізоляційними характеристисхема конструктивного розташування трубок сиками матеріалів, поршень виконаний або суцільфонного типу відносно стінок та дна накопичуваним, або з герметично закритою внутрішньою польної судини, на Фіг.27 представлена схема консрожниною, поршень виконаний з матеріалу, труктивного розташування поршня відносно питома вага якого менше одиниці, штовхальник, трубок сифонного типу, а також стінок та дна насилова основа, накопичувальна судина і тензомекопичувальної судини, на Фіг.28-29 показані варіатричний датчик установлені з зазором щодо зовнти розміщення трубок сифонного типу відносно нішньої поверхні термоізолюючої прокладки, що вирізів у поршні, на Фіг.30 показаний загальний розміщена на внутрішній поверхні стінки захисного вигляд фільтру, на Фіг.31 показана схема розтакорпусу, зовнішній діаметр колектора і захисного шування фільтра в зливальному отворі збірника корпуса виконаний або однаковим, або з розрізрідини, на Фіг.32-35 показані варіанти розміщення 13 20891 14 феромагнітних елементів на штовхальнику викосилової опори 12. Конструктивно до системи 4 навчого пристрою автоматизованого вимірювача вимірювання кількості зібраних опадів входять опадів, що заявляється, на Фіг.36 показаний варіелектронний датчик ваги 14 і допоміжні пристрої ант конструктивного виконання силової платфор15. Конструктивно до системи 8 зливу рідини з ми автоматизованого вимірювача опадів, що заявнакопичувальної судини 7 входять трубопровід 16 ляється, на Фіг.37 показана блок-схема з'єднання і виконавчий пристрій 17. До системи 5 підігріву джерела живлення з виконавчими елементами конструктивно входять нагрівальний елемент 18 і автоматизованого вимірювача опадів, що заявляавтоматична система управління 19. Конструктивється, на Фіг.38-39 показані варіанти конструктивно приймальний колектор 1 і захисний корпус 3 ного виконання поршня, на Фіг.40-42 показані вавиконані циліндричного типу (див. Фіг.1-3 та Фіг.40ріанти конструктивного виконання 42), при цьому зазначені приймальний колектор 1 і автоматизованого вимірювача опадів, що заявлязахисний корпус 3 виконані з металу або з будьється, із різними варіантами конструктивного викоякого іншого матеріалу чи сплаву. Збірник рідини 2 нання приймального колектора і захисного корпувиконаний з пластмаси або з будь-якого іншого са, на Фіг.43-44 показані схеми взаємного матеріалу чи сплаву. За хисний корпус 3 з'єднаний розташування між собою зворотного механізму і із приймальним колектором 1 і закріплений до синаправляючих виконавчого пристрою, на Фіг.45 лової платформи 10 (див. Фіг.1 та Фіг.46). Силова показана схема розміщення на внутрішній поверхплатформа 10 закріплена на силовій опорі 12 (див. ні захисного корпуса вузлів фіксації захисного корФіг.1, Фіг.10 та Фіг.46). Нагрівальний елемент 18 пуса до силової платформи, на Фіг.46 показана системи 5 підігріву конструктивно з'єднаний із схема зачеплення вузлів фіксації, що знаходяться джерелом живлення 6 через автоматичну систему на внутрішній поверхні захисного корпуса, до вузуправління 19 (див. блок-схему на Фіг.6), а систелів фіксації, що виконані на силовій платформі, на ма 4 вимірювання кількості зібраних опадів зв'язаФіг.47 показаний варіант конструктивного виконанна з накопичувальною судиною 7 (див. блок-схему ня опорної плити автоматизованого вимірювача на Фіг.7). Автоматизований вимірник опадів консопадів, що заявляється, на виді знизу, на Фіг.48 труктивно містить тепловий екран 20, термоізолюпоказана схема поперечного перерізу опорної ючі прокладки 21, поршень 22 і фільтр 23 (див. плити автоматизованого вимірювача опадів, що Фіг.1). До системи 5 підігріву конструктивно вхозаявляється, на Фіг.49 показаний графік подачі дять підсистема 24 підігріву збірника 2 рідини і сигналу на спрацювання електромагнітів виконавпідсистема 25 підігріву електронного датчика ваги чого пристрою за часом t, на Фіг.50 показаний (позиція 14) і внутрішнього об'єму 26 (захисного графік спрацьовування вимірювального контролекорпуса 3) (див. блок-схему на Фіг.6). Конструктивру за часом t, на Фіг.51 показана схема розміщенно трубопровід 16 зливу рідини 9 з накопичувальня накопичувальної судини і електронного датчика ної судини 7 виконаний кількістю один (див. Фіг.1, ваги відносно силової платформи автоматизоваФіг.26-27 та Фіг.28), два (див. Фіг.22, Фіг.25 та ного вимірювача опадів, що заявляється, на Фіг.52 Фіг.29), або більше, наприклад, чотири (див. представлена схема заповнення накопичувальної Фіг.23). Поршень 22 конструктивно постачений судини рідиною, що попадає в збірник рідини, на обмежниками 27 та 28, що виконані виступаючими Фіг.53 представлена схема спрацьовування виміяк за нижні (позиція "А") і верхні (позиція "Б") габарювального контролера по мірі заповнення рідирити поршня 22 (обмежник 27) (див. Фіг.1, Фіг.4-5, ною накопичувальної судини, на Фіг.54 показана Фіг.12 та Фіг.27), так і за бічні (позиція "В") габарисхема збору твердих опадів у вигляді граду або ти згаданого поршня 22 (див. Фіг.1, Фіг.4-5, Фіг.12 снігу, на Фіг.55 представлена блок-схема спрацьота Фіг.27) (обмежник 28). Кожна з підсистем (відвування елементів автоматизованого вимірювача повідно, позиція 24 і позиція 25) системи 5 підігріву опадів, що задіяні в нагріванні збірника рідини, на містить додатково датчик температури 29, контакФіг.56 показана схема обігріву електронного даттний пристрій 30 і терморегулятор 31 (див. блокчика ваги, на Фіг.57 показана конструктивносхему на Фіг.6). До системи 4 вимірювання кількокомпонувальна схема контактного пристрою, на сті зібраних опадів додатково входить вимірюваФіг.58 показана схема встановлення автоматизольний контролер 32 (див. блок-схему на Фіг.7). ваного вимірювача опадів, що заявляється, для Виконавчий пристрій 17 системи 8 зливу рідини 9 з здійснення вимірювання опадів, на Фіг.59 предстанакопичувальної судини 7 містить силову основу влена схема проведення контролю заповнення 33, один або більше електромагнітів (позиція 34), накопичувальної судини при виконанні автоматизакріплений/закріплені на силовій основі 33, сисзованого вимірювача опадів таким, що містить тему 35 управління електромагнітами 34, штовхавікно на захисному корпусі. льник 36 з убудованими в нього феромагнітним Автоматизований вимірювач опадів містить (як елементом/елементами (позиція 37), направляючі варіант конструктивного виконання - див. Фіг.1 та 38, жорстко закріплені до згаданого штовхальника блок-схеми на Фіг.6-9) приймальний колектор 1 зі 36, і зворотний механізм 39 (див. Фіг.1, Фіг.10-12 та збірником рідини 2, захисний корпус 3, систему 4 блок-схему на Фіг.8). Система 35 управління елеквимірювання кількості зібраних опадів, систему 5 тромагнітами 34 конструктивно виконана на базі підігріву, джерело живлення 6, накопичувальну вимірювального контролера. Збірник рідини 2 висудину 7, систему 8 зливу рідини 9 з накопичуваконаний у вигляді лійки з постійно зменшуваною у льної судини 7, силову платформу 10, опорну плибік зливального отвору 40 площею поперечного ту 11, силову опору 12 та елементи кріплення 13 перерізу (див. Фіг.1, Фіг.13-14 та Фіг.31). Зворотний конструктивних елементів вимірювача до зазначемеханізм 39 виконавчого пристрою 17 виконаний у них силової платформи 10, опорної плити 11 і до вигляді пружин (позиція 39) (див. Фіг.1, Фіг.10-12 та 15 20891 16 Фіг.43-44). Захисний корпус 3 виконаний або сустю переміщення уздовж подовжньої осі (позиція цільним (див. Фіг.1-2), або, як варіант конструктивО1) сердечника електромагніта/електромагнітів ного виконання, з вікнами 41, розташованими в (позиція 34) (див. Фіг.1, Фіг.10 та Фіг.11-12). Ферорайоні накопичувальної судини 7 (див. Фіг.3). Намагнітні елементи 37 виконані кількістю один (див. копичувальна судина 7 виконана або циліндричноФіг.32), два (див. Фіг.33) чи більше, наприклад, три го типу (див. Фіг.1 та Фіг.15), або будь-якої іншої (див. Фіг.34) або чотири (див. Фіг.35). Феромагнітні геометричної форми (див. Фіг.16-19) з однією віделементи 37 конструктивно розміщені над сердечкритою, а іншою закритою частиною. Накопичуваниками згаданих електромагнітів (позиція 34) (див. льна судина 7 виконана або прозорою, або з будьФіг.1 та Фіг.10). Пружини (позиція 39) виконавчого яким ступенем прозорості. Трубопровід 16 системи пристрою 17 розташовані симетрично вісі направ8 зливу рідини 9 з накопичувальної судини 7 виколяючих 38 зазначеного виконавчого пристрою 17 наний у вигляді вигнутої тр убки/трубок сифонного (див. Фіг.1, Фіг.10-12 та Фіг.43-44). Пружини (позитипу з різними за довжиною ділянками - L1 та L2 ція 39) виконавчого пристрою 17 встановлені так, (де L1
