Протирикошетний екран

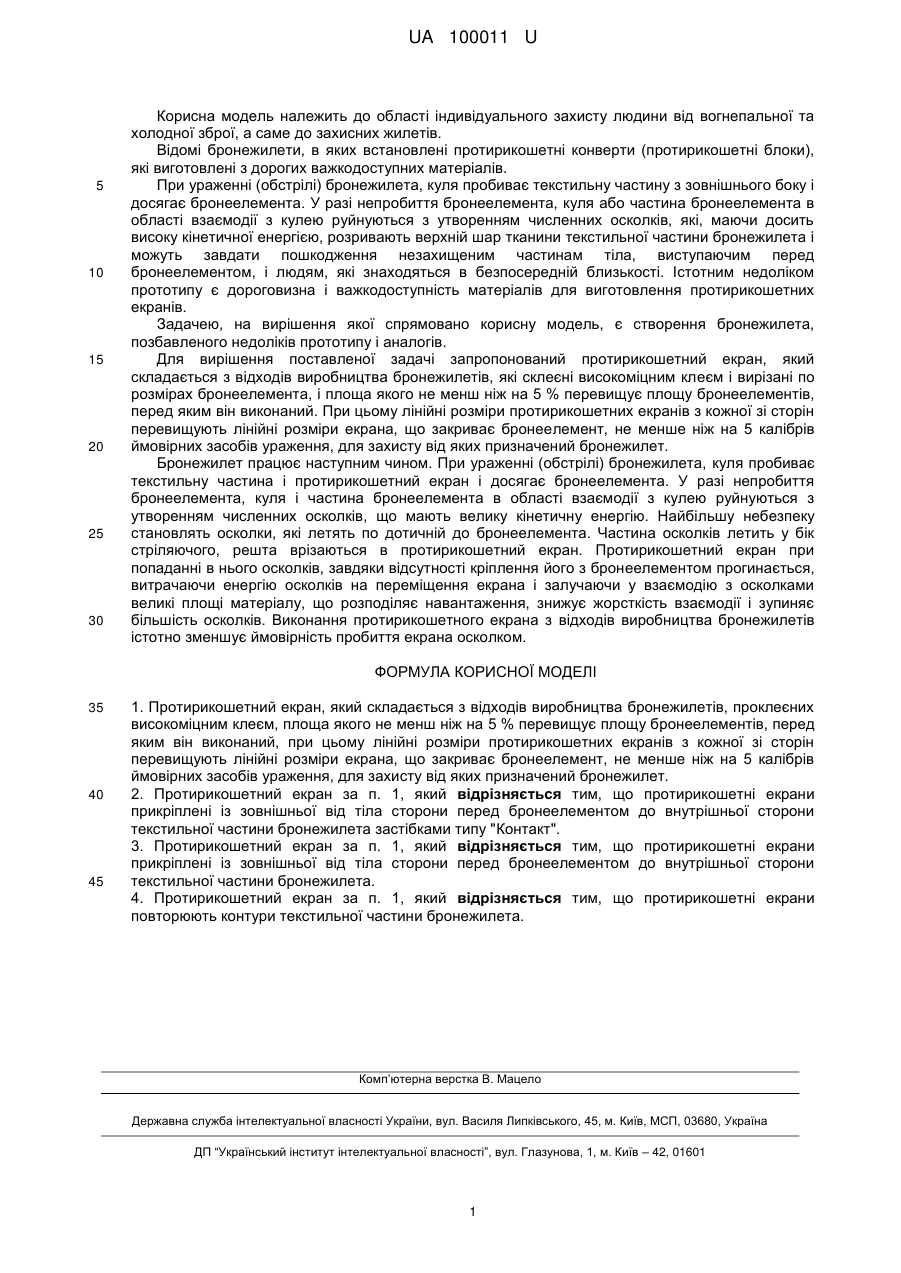

Реферат: UA 100011 U UA 100011 U 5 10 15 20 25 30 Корисна модель належить до області індивідуального захисту людини від вогнепальної та холодної зброї, а саме до захисних жилетів. Відомі бронежилети, в яких встановлені протирикошетні конверти (протирикошетні блоки), які виготовлені з дорогих важкодоступних матеріалів. При ураженні (обстрілі) бронежилета, куля пробиває текстильну частину з зовнішнього боку і досягає бронеелемента. У разі непробиття бронеелемента, куля або частина бронеелемента в області взаємодії з кулею руйнуються з утворенням численних осколків, які, маючи досить високу кінетичної енергією, розривають верхній шар тканини текстильної частини бронежилета і можуть завдати пошкодження незахищеним частинам тіла, виступаючим перед бронеелементом, і людям, які знаходяться в безпосередній близькості. Істотним недоліком прототипу є дороговизна і важкодоступність матеріалів для виготовлення протирикошетних екранів. Задачею, на вирішення якої спрямовано корисну модель, є створення бронежилета, позбавленого недоліків прототипу і аналогів. Для вирішення поставленої задачі запропонований протирикошетний екран, який складається з відходів виробництва бронежилетів, які склеєні високоміцним клеєм і вирізані по розмірах бронеелемента, і площа якого не менш ніж на 5 % перевищує площу бронеелементів, перед яким він виконаний. При цьому лінійні розміри протирикошетних екранів з кожної зі сторін перевищують лінійні розміри екрана, що закриває бронеелемент, не менше ніж на 5 калібрів ймовірних засобів ураження, для захисту від яких призначений бронежилет. Бронежилет працює наступним чином. При ураженні (обстрілі) бронежилета, куля пробиває текстильну частина і протирикошетний екран і досягає бронеелемента. У разі непробиття бронеелемента, куля і частина бронеелемента в області взаємодії з кулею руйнуються з утворенням численних осколків, що мають велику кінетичну енергію. Найбільшу небезпеку становлять осколки, які летять по дотичній до бронеелемента. Частина осколків летить у бік стріляючого, решта врізаються в протирикошетний екран. Протирикошетний екран при попаданні в нього осколків, завдяки відсутності кріплення його з бронеелементом прогинається, витрачаючи енергію осколків на переміщення екрана і залучаючи у взаємодію з осколками великі площі матеріалу, що розподіляє навантаження, знижує жорсткість взаємодії і зупиняє більшість осколків. Виконання протирикошетного екрана з відходів виробництва бронежилетів істотно зменшує ймовірність пробиття екрана осколком. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 1. Протирикошетний екран, який складається з відходів виробництва бронежилетів, проклеєних високоміцним клеєм, площа якого не менш ніж на 5 % перевищує площу бронеелементів, перед яким він виконаний, при цьому лінійні розміри протирикошетних екранів з кожної зі сторін перевищують лінійні розміри екрана, що закриває бронеелемент, не менше ніж на 5 калібрів ймовірних засобів ураження, для захисту від яких призначений бронежилет. 2. Протирикошетний екран за п. 1, який відрізняється тим, що протирикошетні екрани прикріплені із зовнішньої від тіла сторони перед бронеелементом до внутрішньої сторони текстильної частини бронежилета застібками типу "Контакт". 3. Протирикошетний екран за п. 1, який відрізняється тим, що протирикошетні екрани прикріплені із зовнішньої від тіла сторони перед бронеелементом до внутрішньої сторони текстильної частини бронежилета. 4. Протирикошетний екран за п. 1, який відрізняється тим, що протирикошетні екрани повторюють контури текстильної частини бронежилета. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
