Черв’ячна передача

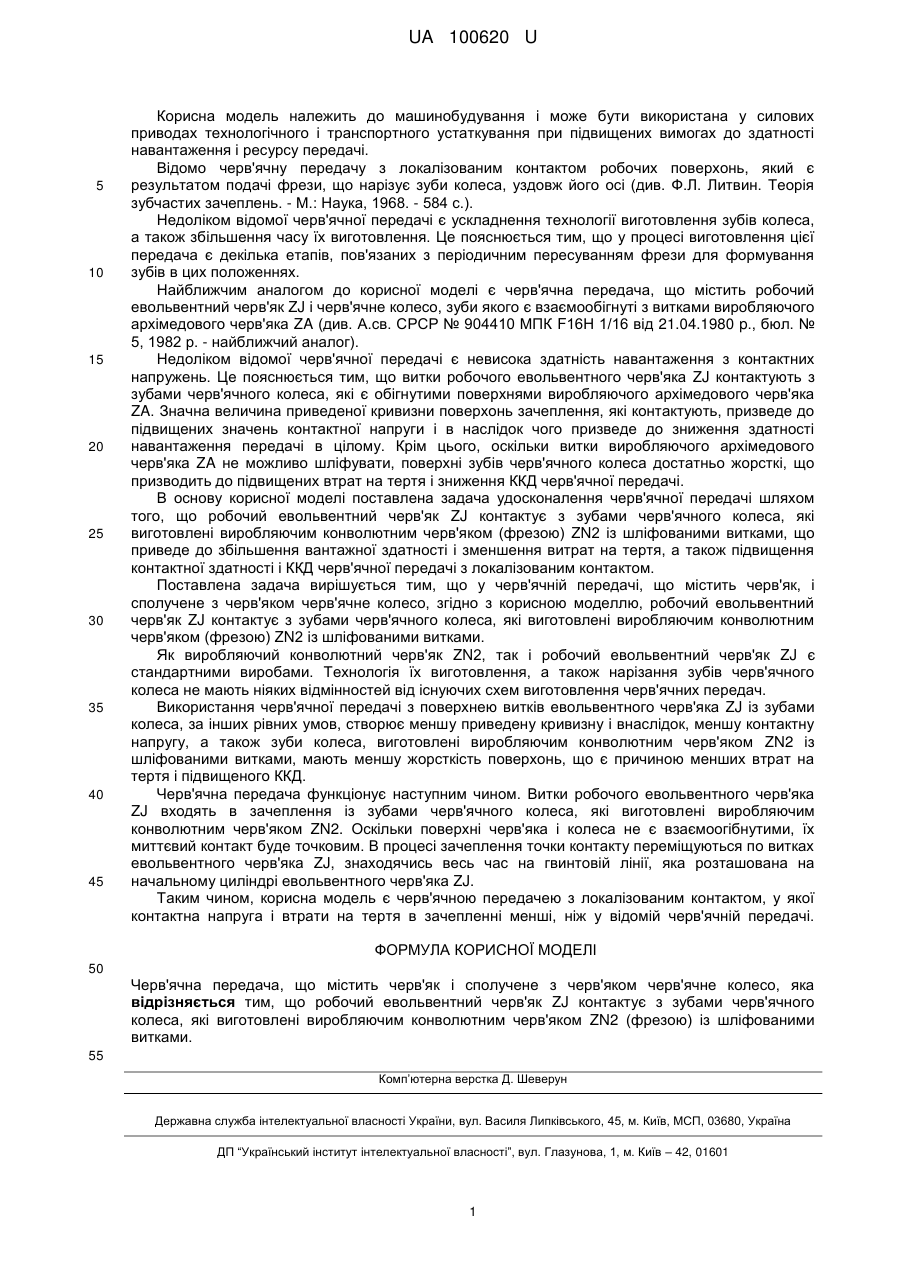

Реферат: Черв'ячна передача містить черв'як і сполучене з черв'яком черв'ячне колесо. Робочий евольвентний черв'як ZJ контактує з зубами черв'ячного колеса, які виготовлені виробляючим конволютним черв'яком ZN2 (фрезою) із шліфованими витками. UA 100620 U (12) UA 100620 U UA 100620 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до машинобудування і може бути використана у силових приводах технологічного і транспортного устаткування при підвищених вимогах до здатності навантаження і ресурсу передачі. Відомо черв'ячну передачу з локалізованим контактом робочих поверхонь, який є результатом подачі фрези, що нарізує зуби колеса, уздовж його осі (див. Ф.Л. Литвин. Теорія зубчастих зачеплень. - М.: Наука, 1968. - 584 с.). Недоліком відомої черв'ячної передачі є ускладнення технології виготовлення зубів колеса, а також збільшення часу їх виготовлення. Це пояснюється тим, що у процесі виготовлення цієї передача є декілька етапів, пов'язаних з періодичним пересуванням фрези для формування зубів в цих положеннях. Найближчим аналогом до корисної моделі є черв'ячна передача, що містить робочий евольвентний черв'як ZJ і черв'ячне колесо, зуби якого є взаємообігнуті з витками виробляючого архімедового черв'яка ZA (див. А.св. СРСР № 904410 МПК F16Н 1/16 від 21.04.1980 p., бюл. № 5, 1982 р. - найближчий аналог). Недоліком відомої черв'ячної передачі є невисока здатність навантаження з контактних напружень. Це пояснюється тим, що витки робочого евольвентного черв'яка ZJ контактують з зубами черв'ячного колеса, які є обігнутими поверхнями виробляючого архімедового черв'яка ZA. Значна величина приведеної кривизни поверхонь зачеплення, які контактують, призведе до підвищених значень контактної напруги і в наслідок чого призведе до зниження здатності навантаження передачі в цілому. Крім цього, оскільки витки виробляючого архімедового черв'яка ZA не можливо шліфувати, поверхні зубів черв'ячного колеса достатньо жорсткі, що призводить до підвищених втрат на тертя і зниження ККД черв'ячної передачі. В основу корисної моделі поставлена задача удосконалення черв'ячної передачі шляхом того, що робочий евольвентний черв'як ZJ контактує з зубами черв'ячного колеса, які виготовлені виробляючим конволютним черв'яком (фрезою) ZN2 із шліфованими витками, що приведе до збільшення вантажної здатності і зменшення витрат на тертя, а також підвищення контактної здатності і ККД черв'ячної передачі з локалізованим контактом. Поставлена задача вирішується тим, що у черв'ячній передачі, що містить черв'як, і сполучене з черв'яком черв'ячне колесо, згідно з корисною моделлю, робочий евольвентний черв'як ZJ контактує з зубами черв'ячного колеса, які виготовлені виробляючим конволютним черв'яком (фрезою) ZN2 із шліфованими витками. Як виробляючий конволютний черв'як ZN2, так і робочий евольвентний черв'як ZJ є стандартними виробами. Технологія їх виготовлення, а також нарізання зубів черв'ячного колеса не мають ніяких відмінностей від існуючих схем виготовлення черв'ячних передач. Використання черв'ячної передачі з поверхнею витків евольвентного черв'яка ZJ із зубами колеса, за інших рівних умов, створює меншу приведену кривизну і внаслідок, меншу контактну напругу, а також зуби колеса, виготовлені виробляючим конволютним черв'яком ZN2 із шліфованими витками, мають меншу жорсткість поверхонь, що є причиною менших втрат на тертя і підвищеного ККД. Черв'ячна передача функціонує наступним чином. Витки робочого евольвентного черв'яка ZJ входять в зачеплення із зубами черв'ячного колеса, які виготовлені виробляючим конволютним черв'яком ZN2. Оскільки поверхні черв'яка і колеса не є взаємоогібнутими, їх миттєвий контакт буде точковим. В процесі зачеплення точки контакту переміщуються по витках евольвентного черв'яка ZJ, знаходячись весь час на гвинтовій лінії, яка розташована на начальному циліндрі евольвентного черв'яка ZJ. Таким чином, корисна модель є черв'ячною передачею з локалізованим контактом, у якої контактна напруга і втрати на тертя в зачепленні менші, ніж у відомій черв'ячній передачі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Черв'ячна передача, що містить черв'як і сполучене з черв'яком черв'ячне колесо, яка відрізняється тим, що робочий евольвентний черв'як ZJ контактує з зубами черв'ячного колеса, які виготовлені виробляючим конволютним черв'яком ZN2 (фрезою) із шліфованими витками. 55 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
