Гідростатична черв’ячно-рейкова передача

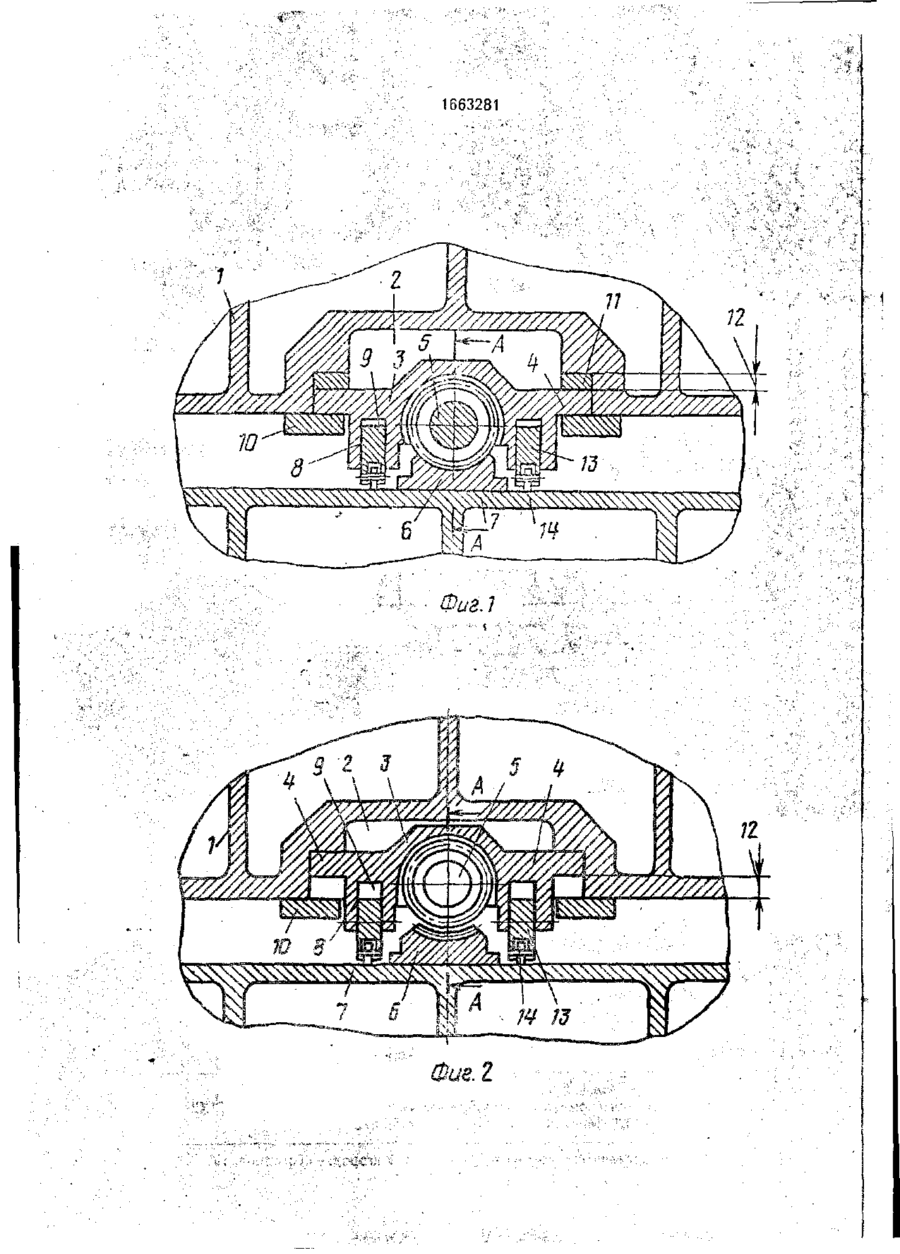

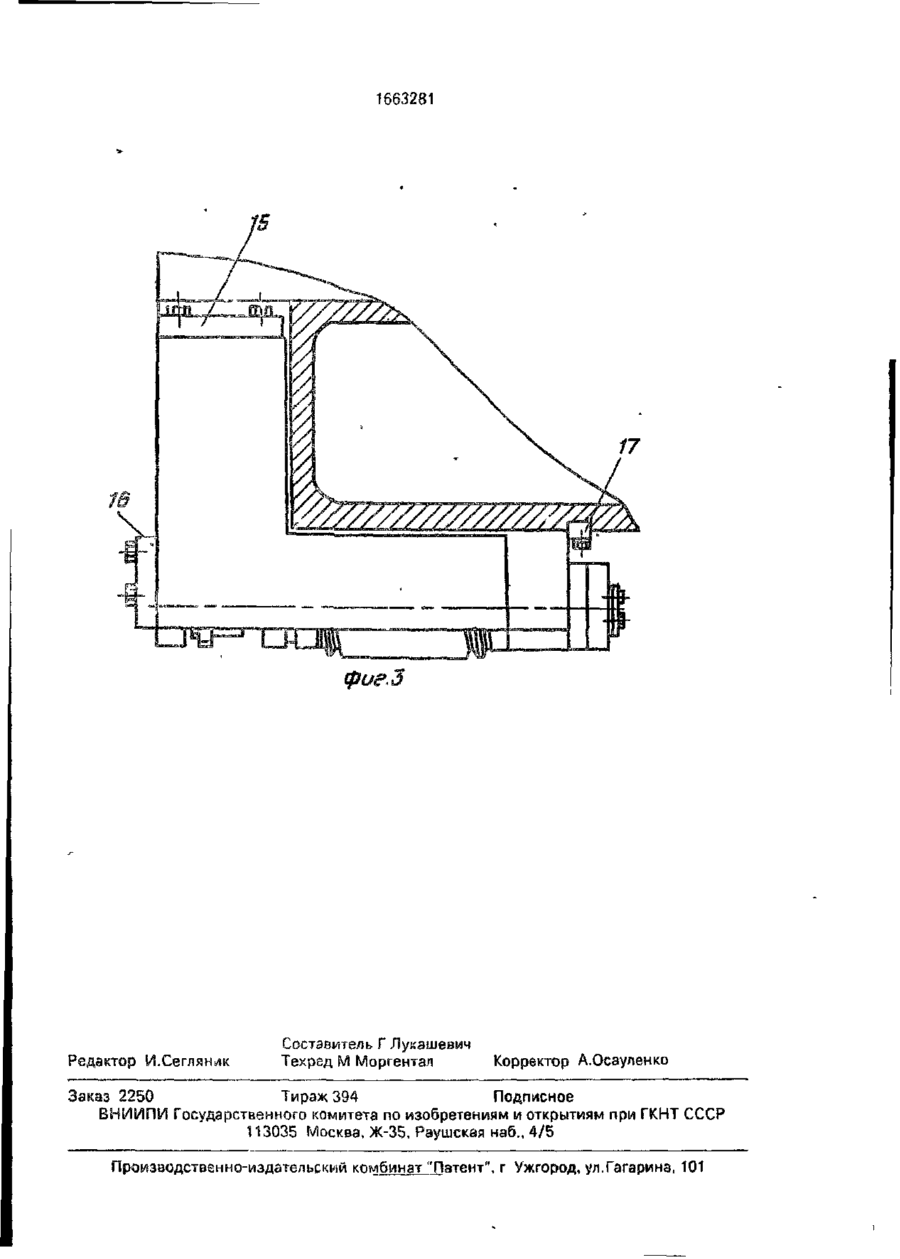

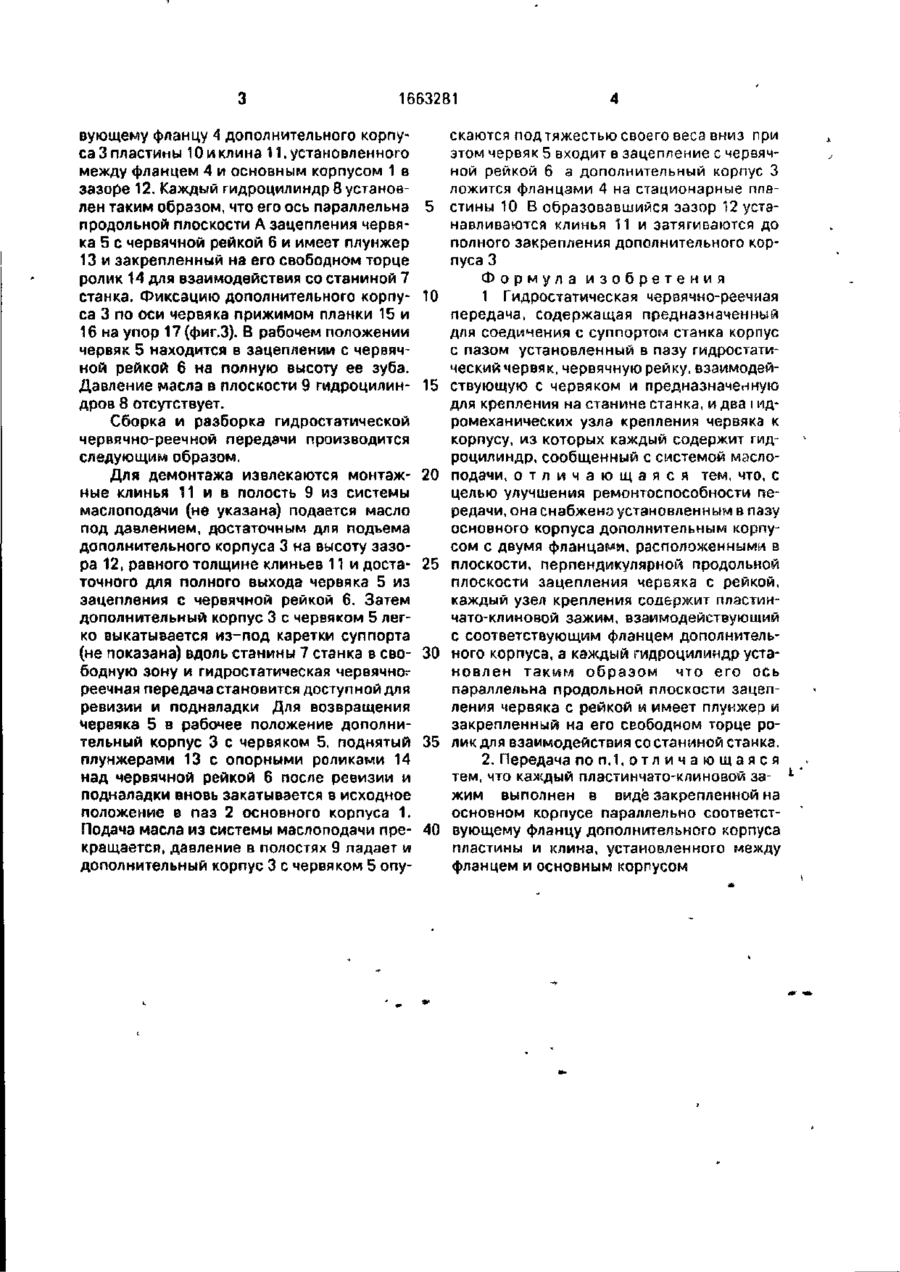

Изобретение относится к гидростатическим червячно-реечным передачам, Цель изобретения - улучшение ремонтоспособности передачи. Передача снабжена установленным в пазу 2 основного корпуса 1 дополнительным корпусом 3 с двумя фланцами 4, расположенными в плоскости, пер пендикулярной продольной плоскости А зацепления червяка 5 с червячной рейкой 6. Каждый узел крепления содержит пластинчато-клиновой зажим, взаимодействующий с соответствующим фланцем 4 дополнительного корпуса 3, каждый гидроцилиндр8 установлен таким образом, что его ось параллельна продольной плоскости А зацепления червяка 5 с червячной рейкой 6 и имеет плунжер 13 и закрепленный на его свободном торце ролик 14 для взаимодействия со станиной 7 станка. В частном случае каждый пластинчато-клиновой зажим выполнен а виде закрепленной на основном корпусе 1 параллельно соответствующему фланцу 4 дополнительного корпуса 3 пластины 10 и клина 11. установленного между фланцем 4 и основным корпусом 1. 1 з.п. ф-лы, 3 ил. Изобретение относится к машиностроению, в частности к гидростатическим червячно-реечным передачам, и может быть использовано в станкостроении, в тяжелых и уникальных металлорежущих станках преимущественно токарной группы. Цель изобретения - улучшение ремонтоспособности передачи. На фиг. 1 изображена гидростатическая червячно-реечная передача, поперечный разрез, рабочее положение, когда червяк находится в зацеплении с рейкой; на фиг.2 -то же, положение демонтажа, когда червяк выведен из зацепления с рейкой; на фиг.З то же, продольный разрез. Гидростатическая червячно-реечная передача содержит предназначенный для соединения с суппортом станка корпус 1 с пазом 2, установленный в пазу 2 дополни тельный корпус 3 с двумя фланцами 4, в допол4нительном корпусе 3 установлен гидростатический червяк 5 и имеется червячная рейка 6, взаимодействующая с червяком 5 и предназначенная для крепления на станине 7 станка. Передача имеет два гидромеханических узла крепления (не указана) червяка 5 к корпусу 1, из которых каждый содержит гидроцилиндр 8, полость 9 которого сообщена с системой маслоподачи (не указана). Фланцы 4 дополнительного корпуса 3 расположены в плоскости, перпендикулярной продольной плоскости А зацепления червяка 5 с червячной рейкой 6. Каждый узел крепления содержит пластинчато-клиновой зажим, взаимодействующий с соответствующим фланцем 4 дополнительного корпуса 3 и выполненный в виде закрепленной на основном корпусе 1 параллельно соответст СО 1663281 вующему фланцу 4 дополнительного корпускаются под тяжестью своего веса вниз при са 3 пластины 10 и клина 11, установленного этом червяк 5 входит в зацепление с червячмежду фланцем 4 и основным корпусом 1 в ной рейкой 6 а дополнительный корпус 3 зазоре 12. Каждый гидроцилиндр 8 установложится фланцами 4 на стационарные ппален таким образом, что его ось параллельна 5 стины 10 В образовавшимся зазор 12 устапродольной плоскости А зацепления червянавливаются клинья 11 и затягиваются до ка 5 с червячной рейкой 6 и имеет плунжер полного закрепления дополнительного кор13 и закрепленный на его свободном торце пуса 3 ролик 14 для взаимодействия со станиной 7 Формула изобретения станка. Фиксацию дополнительного корпу- 10 1 Гидростатическая червячно-реечная са 3 по оси червяка прижимом планки 15 и передача, содержащая предназначенный 16 на упор 17(фиг,3). В рабочем положении для соединения с суппортом станка корпус червяк 5 находится в зацеплении с червячс пазом установленный в пазу гидростатиной рейкой 6 на полную высоту ее зуба. ческий червяк, червячную рейку, взаимодейДавление масла в плоскости 9 гидроцилин- 15 ствующую с червяком и предназначенную дров 8 отсутствует. для крепления на станине станка, и два і идромеханических узла крепления червяка к Сборка и разборка гидростатической корпусу, из которых каждый содержит гидчервячно-реечной передачи производится роцилиндр, сообщенный с системой маслоследующим образом. Для демонтажа извлекаются монтаж- 20 подачи, о т л и ч а ю щ а я с я тем, что, с ные клинья 11 и в полость 9 из системы целью улучшения ремонтоспособности пемаслоподачи (не указана) подается масло редачи, она снабжено установленным в пазу под давлением, достаточным для подъема основного корпуса дополнительным корпудополнительного корпуса 3 на высоту зазосом с двумя фланцамм, расположенными в ра 12, равного толщине клиньев 11 и доста- 25 плоскости, перпендикулярной продольной точного для полного выхода червяка 5 из плоскости зацепления червяка с рейкой, зацепления с червячной рейкой 6. Затем каждый узел крепления содержит пластиндополнительный корпус 3 с червяком 5 легчато-клиновой зажим, взаимодействующий ко выкатывается из-под каретки суппорта с соответствующим фланцем дополнитель(не показана) вдоль станины 7 станка в сво- 30 ного корпуса, а каждый гидроцилиндр устабодную зону и гидростатическая червячное новлен таким образом что его ось реечная передача становится доступной для параллельна продольной плоскости зацепревизии и подналадки Для возвращения ления червяка с рейкой и имеет плунжер и червяка 5 в рабочее положение дополнизакрепленный на его свободном торце ротельный корпус 3 с червяком 5, поднятый 35 лик для взаимодействия со станиной станка. плунжерами 13 с опорными роликами 14 2. Передача по п. 1, о т л и ч а ю щ а я с я над червячной рейкой 6 после ревизии и тем, что каждый пластинчато-клиновой за- і подналадки вновь закатывается в исходное жим выполнен в виде закрепленной на положение в паз 2 основного корпуса 1. основном корпусе параллельно соответстПодача масла из системы маслоподачи пре- 40 вующему фланцу дополнительного корпуса кращается, давление в полостях 9 падает и пластины и клина, установленного между дополнительный корпус 3 с червяком 5 опуфланцем и основным корпусом ' 1663281 Фиг. 7 1663281 17 .Сєгляні4к Составитель Г Лукашевич Техред М Моргентап Корректор А.Осауленко Тираж 394 Подписное Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул.Гагарина, 101
