Спосіб вакуумного формування елементів шрифту брайля

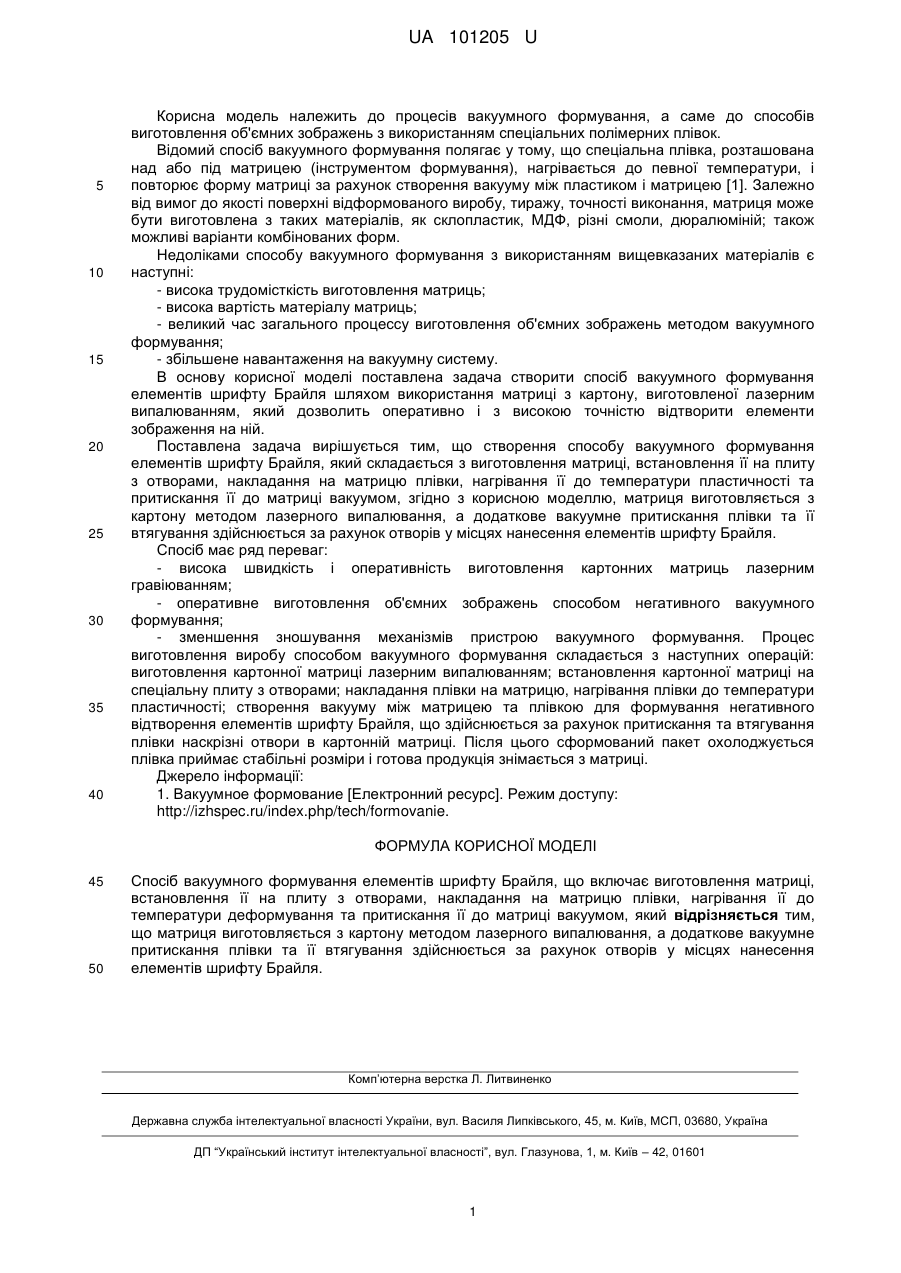

Реферат: Спосіб вакуумного формування елементів шрифту Брайля включає виготовлення матриці, встановлення її на плиту з отворами, накладання на матрицю плівки, нагрівання її до температури деформування та притискання її до матриці вакуумом. Матриця виготовляється з картону методом лазерного випалювання, а додаткове вакуумне притискання плівки та її втягування здійснюється за рахунок отворів у місцях нанесення елементів шрифту Брайля. UA 101205 U (54) СПОСІБ ВАКУУМНОГО ФОРМУВАННЯ ЕЛЕМЕНТІВ ШРИФТУ БРАЙЛЯ UA 101205 U UA 101205 U 5 10 15 20 25 30 35 40 Корисна модель належить до процесів вакуумного формування, а саме до способів виготовлення об'ємних зображень з використанням спеціальних полімерних плівок. Відомий спосіб вакуумного формування полягає у тому, що спеціальна плівка, розташована над або під матрицею (інструментом формування), нагрівається до певної температури, і повторює форму матриці за рахунок створення вакууму між пластиком і матрицею [1]. Залежно від вимог до якості поверхні відформованого виробу, тиражу, точності виконання, матриця може бути виготовлена з таких матеріалів, як склопластик, МДФ, різні смоли, дюралюміній; також можливі варіанти комбінованих форм. Недоліками способу вакуумного формування з використанням вищевказаних матеріалів є наступні: - висока трудомісткість виготовлення матриць; - висока вартість матеріалу матриць; - великий час загального процессу виготовлення об'ємних зображень методом вакуумного формування; - збільшене навантаження на вакуумну систему. В основу корисної моделі поставлена задача створити спосіб вакуумного формування елементів шрифту Брайля шляхом використання матриці з картону, виготовленої лазерним випалюванням, який дозволить оперативно і з високою точністю відтворити елементи зображення на ній. Поставлена задача вирішується тим, що створення способу вакуумного формування елементів шрифту Брайля, який складається з виготовлення матриці, встановлення її на плиту з отворами, накладання на матрицю плівки, нагрівання її до температури пластичності та притискання її до матриці вакуумом, згідно з корисною моделлю, матриця виготовляється з картону методом лазерного випалювання, а додаткове вакуумне притискання плівки та її втягування здійснюється за рахунок отворів у місцях нанесення елементів шрифту Брайля. Спосіб має ряд переваг: - висока швидкість і оперативність виготовлення картонних матриць лазерним гравіюванням; - оперативне виготовлення об'ємних зображень способом негативного вакуумного формування; - зменшення зношування механізмів пристрою вакуумного формування. Процес виготовлення виробу способом вакуумного формування складається з наступних операцій: виготовлення картонної матриці лазерним випалюванням; встановлення картонної матриці на спеціальну плиту з отворами; накладання плівки на матрицю, нагрівання плівки до температури пластичності; створення вакууму між матрицею та плівкою для формування негативного відтворення елементів шрифту Брайля, що здійснюється за рахунок притискання та втягування плівки наскрізні отвори в картонній матриці. Після цього сформований пакет охолоджується плівка приймає стабільні розміри і готова продукція знімається з матриці. Джерело інформації: 1. Вакуумное формование [Електронний ресурс]. Режим доступу: http://izhspec.ru/index.php/tech/formovanie. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Спосіб вакуумного формування елементів шрифту Брайля, що включає виготовлення матриці, встановлення її на плиту з отворами, накладання на матрицю плівки, нагрівання її до температури деформування та притискання її до матриці вакуумом, який відрізняється тим, що матриця виготовляється з картону методом лазерного випалювання, а додаткове вакуумне притискання плівки та її втягування здійснюється за рахунок отворів у місцях нанесення елементів шрифту Брайля. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
