Спосіб нанесення шрифту брайля

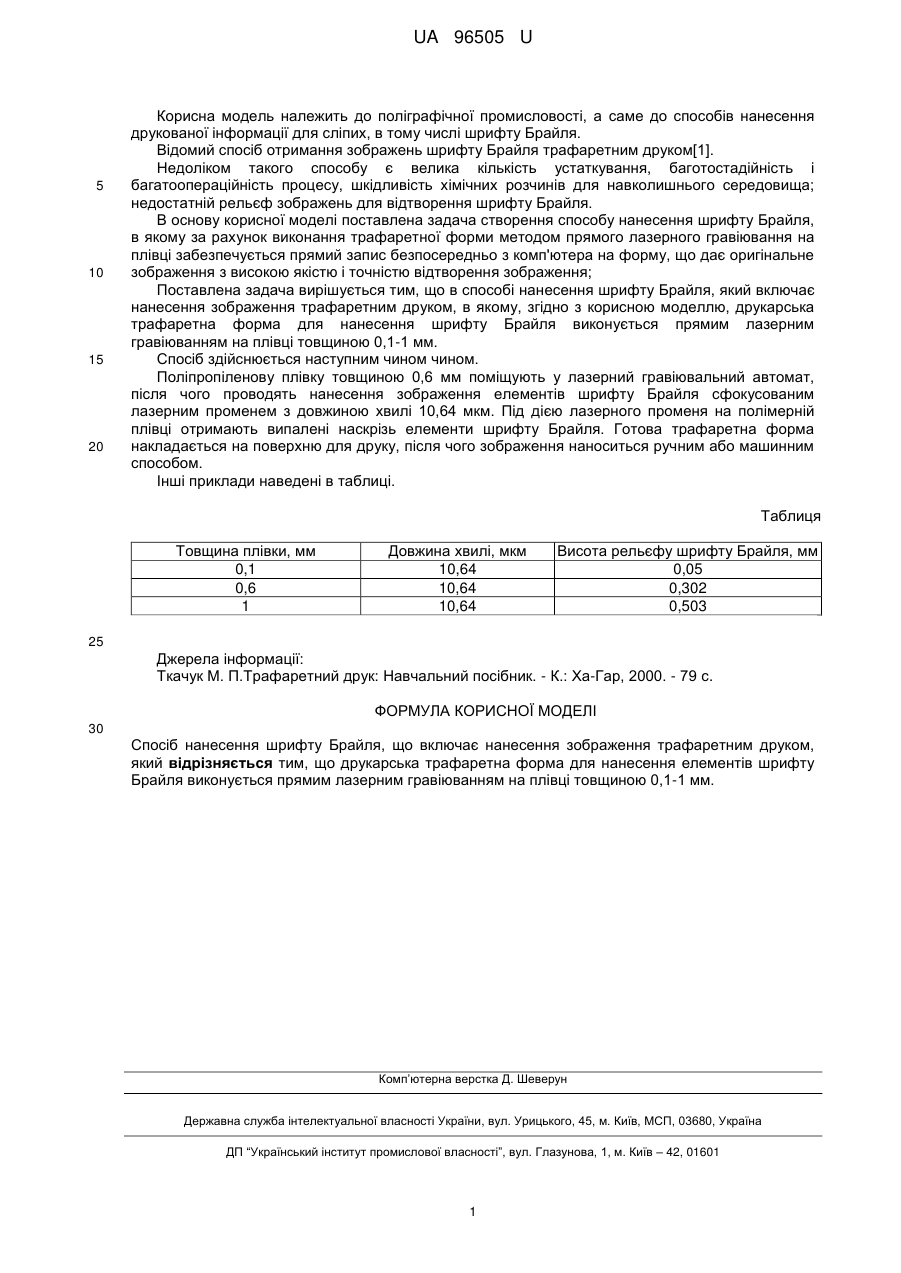

Реферат: UA 96505 U UA 96505 U 5 10 15 20 Корисна модель належить до поліграфічної промисловості, а саме до способів нанесення друкованої інформації для сліпих, в тому числі шрифту Брайля. Відомий спосіб отримання зображень шрифту Брайля трафаретним друком[1]. Недоліком такого способу є велика кількість устаткування, баготостадійність і багатоопераційність процесу, шкідливість хімічних розчинів для навколишнього середовища; недостатній рельєф зображень для відтворення шрифту Брайля. В основу корисної моделі поставлена задача створення способу нанесення шрифту Брайля, в якому за рахунок виконання трафаретної форми методом прямого лазерного гравіювання на плівці забезпечується прямий запис безпосередньо з комп'ютера на форму, що дає оригінальне зображення з високою якістю і точністю відтворення зображення; Поставлена задача вирішується тим, що в способі нанесення шрифту Брайля, який включає нанесення зображення трафаретним друком, в якому, згідно з корисною моделлю, друкарська трафаретна форма для нанесення шрифту Брайля виконується прямим лазерним гравіюванням на плівці товщиною 0,1-1 мм. Спосіб здійснюється наступним чином чином. Поліпропіленову плівку товщиною 0,6 мм поміщують у лазерний гравіювальний автомат, після чого проводять нанесення зображення елементів шрифту Брайля сфокусованим лазерним променем з довжиною хвилі 10,64 мкм. Під дією лазерного променя на полімерній плівці отримають випалені наскрізь елементи шрифту Брайля. Готова трафаретна форма накладається на поверхню для друку, після чого зображення наноситься ручним або машинним способом. Інші приклади наведені в таблиці. Таблиця Товщина плівки, мм 0,1 0,6 1 Довжина хвилі, мкм 10,64 10,64 10,64 Висота рельєфу шрифту Брайля, мм 0,05 0,302 0,503 25 Джерела інформації: Ткачук М. П.Трафаретний друк: Навчальний посібник. - К.: Ха-Гар, 2000. - 79 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Спосіб нанесення шрифту Брайля, що включає нанесення зображення трафаретним друком, який відрізняється тим, що друкарська трафаретна форма для нанесення елементів шрифту Брайля виконується прямим лазерним гравіюванням на плівці товщиною 0,1-1 мм. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
