Пристрій дистанційного контролю кута нахилу стегна відносно гомілки в пауерліфтингу

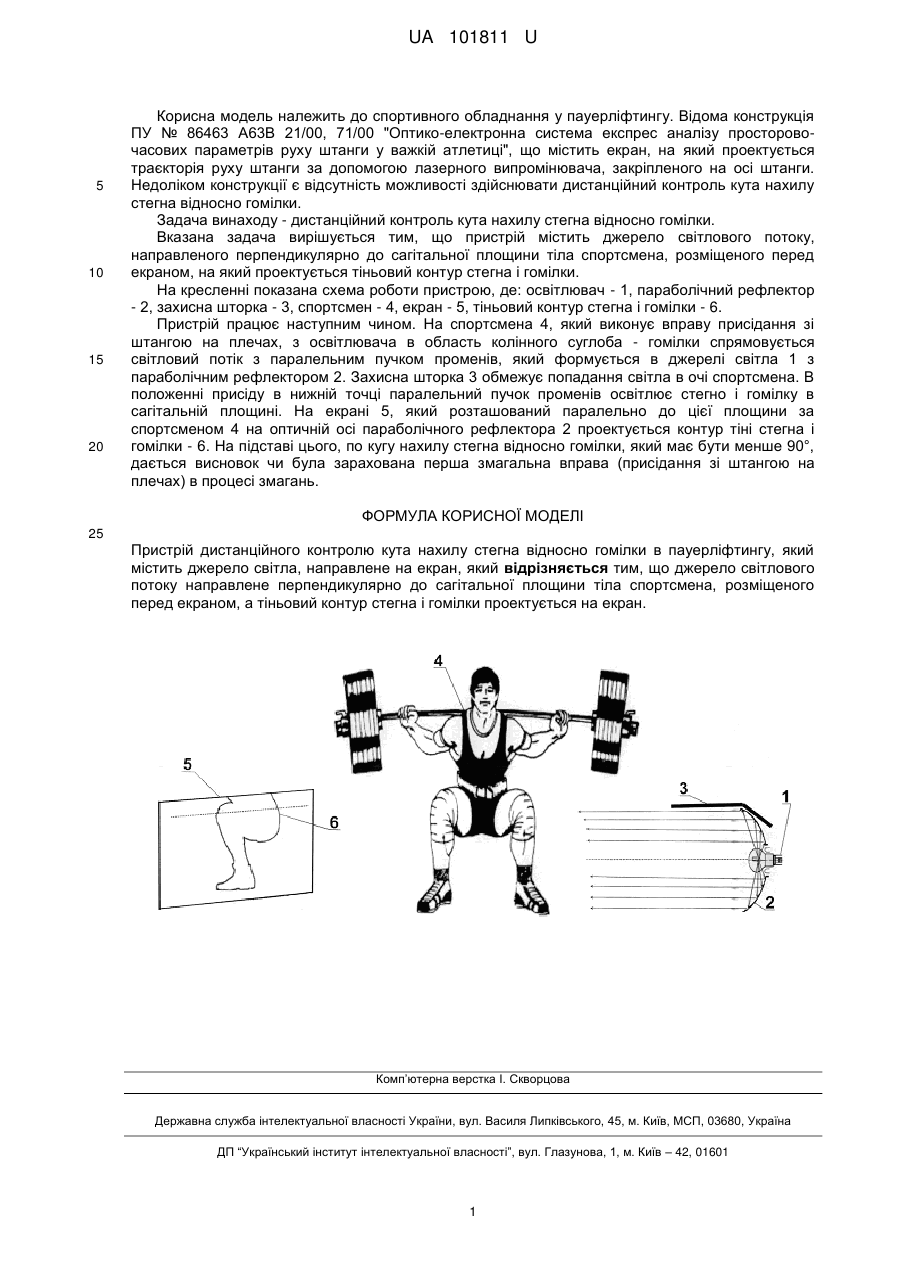

Реферат: Пристрій дистанційного контролю кута нахилу стегна відносно гомілки в пауерліфтингу, який містить джерело світла, направлене на екран. При цьому джерело світлового потоку направлене перпендикулярно до сагітальної площини тіла спортсмена, розміщеного перед екраном, а тіньовий контур стегна і гомілки проектується на екран. UA 101811 U (12) UA 101811 U UA 101811 U 5 10 15 20 Корисна модель належить до спортивного обладнання у пауерліфтингу. Відома конструкція ПУ № 86463 А63В 21/00, 71/00 "Оптико-електронна система експрес аналізу просторовочасових параметрів руху штанги у важкій атлетиці", що містить екран, на який проектується траєкторія руху штанги за допомогою лазерного випромінювача, закріпленого на осі штанги. Недоліком конструкції є відсутність можливості здійснювати дистанційний контроль кута нахилу стегна відносно гомілки. Задача винаходу - дистанційний контроль кута нахилу стегна відносно гомілки. Вказана задача вирішується тим, що пристрій містить джерело світлового потоку, направленого перпендикулярно до сагітальної площини тіла спортсмена, розміщеного перед екраном, на який проектується тіньовий контур стегна і гомілки. На кресленні показана схема роботи пристрою, де: освітлювач - 1, параболічний рефлектор - 2, захисна шторка - 3, спортсмен - 4, екран - 5, тіньовий контур стегна і гомілки - 6. Пристрій працює наступним чином. На спортсмена 4, який виконує вправу присідання зі штангою на плечах, з освітлювача в область колінного суглоба - гомілки спрямовується світловий потік з паралельним пучком променів, який формується в джерелі світла 1 з параболічним рефлектором 2. Захисна шторка 3 обмежує попадання світла в очі спортсмена. В положенні присіду в нижній точці паралельний пучок променів освітлює стегно і гомілку в сагітальній площині. На екрані 5, який розташований паралельно до цієї площини за спортсменом 4 на оптичній осі параболічного рефлектора 2 проектується контур тіні стегна і гомілки - 6. На підставі цього, по кугу нахилу стегна відносно гомілки, який має бути менше 90°, дається висновок чи була зарахована перша змагальна вправа (присідання зі штангою на плечах) в процесі змагань. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Пристрій дистанційного контролю кута нахилу стегна відносно гомілки в пауерліфтингу, який містить джерело світла, направлене на екран, який відрізняється тим, що джерело світлового потоку направлене перпендикулярно до сагітальної площини тіла спортсмена, розміщеного перед екраном, а тіньовий контур стегна і гомілки проектується на екран. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
