Система керування газотурбогенератором
Номер патенту: 28087
Опубліковано: 26.11.2007
Автори: Ніколаєнко Олексій Олександрович, Пасічник Сергій Миколайович
Формула / Реферат
Система керування газотурбогенератором, що містить приводний газотурбінний двигун, який включає компресор, вихід якого з’єднаний з тяговою турбіною, яка з’єднана з ротором генератора, вихід якого з’єднаний з датчиком частоти обертання, який з’єднаний з системою регулювання, яка з’єднана з пристроєм перепуску повітря, яка відрізняється тим, що має аналогово-цифровий перетворювач, вхід якого з’єднаний з виходом датчика частоти обертання, а вихід - з входом системи регулювання.
Текст

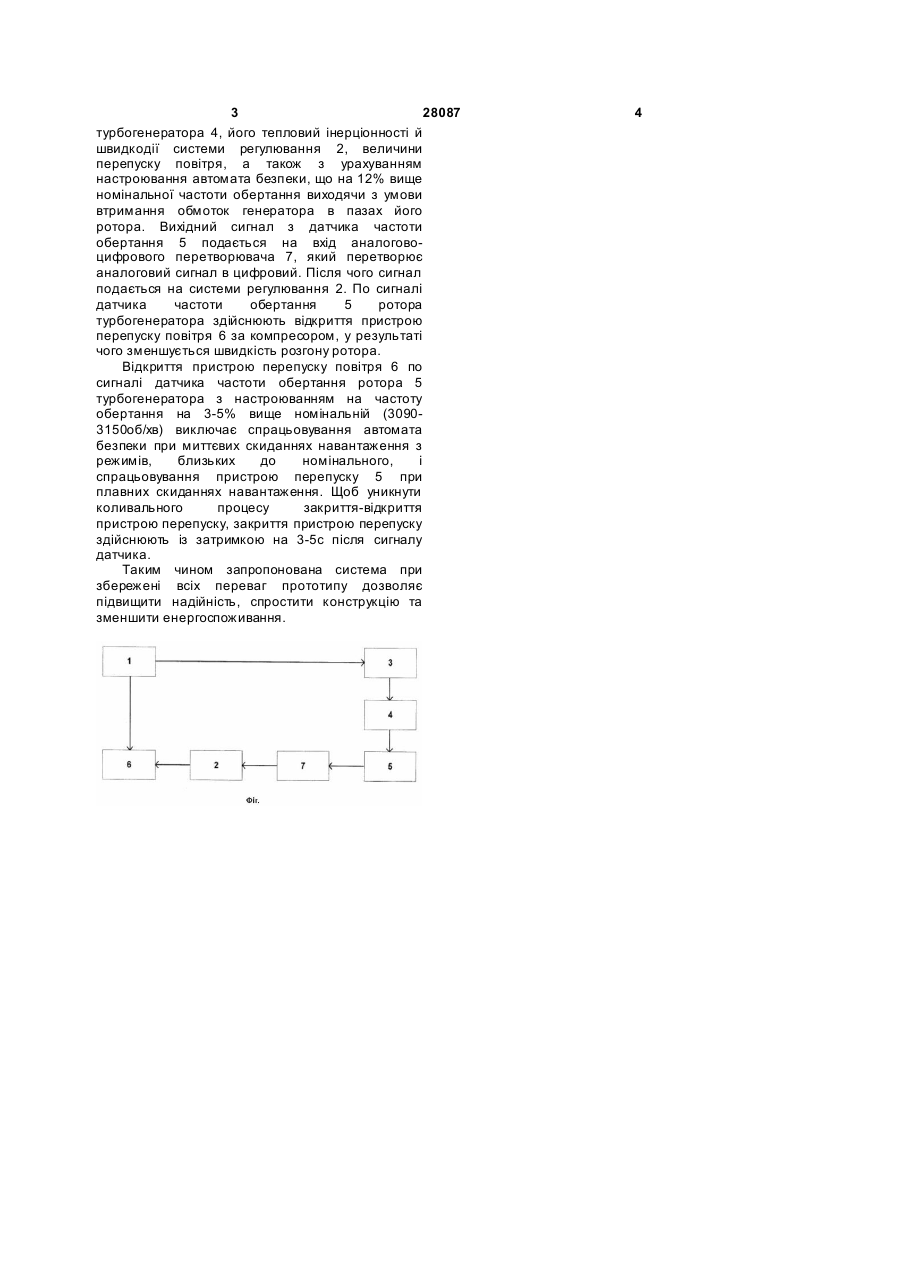

Система керування газотурбогенератором, що містить приводний газотурбінний двигун, який 3 28087 турбогенератора 4, його тепловий інерціонності й швидкодії системи регулювання 2, величини перепуску повітря, а також з урахуванням настроювання автомата безпеки, що на 12% вище номінальної частоти обертання виходячи з умови втримання обмоток генератора в пазах його ротора. Вихідний сигнал з датчика частоти обертання 5 подається на вхід аналоговоцифрового перетворювача 7, який перетворює аналоговий сигнал в цифровий. Після чого сигнал подається на системи регулювання 2. По сигналі датчика частоти обертання 5 ротора турбогенератора здійснюють відкриття пристрою перепуску повітря 6 за компресором, у результаті чого зменшується швидкість розгону ротора. Відкриття пристрою перепуску повітря 6 по сигналі датчика частоти обертання ротора 5 турбогенератора з настроюванням на частоту обертання на 3-5% вище номінальній (30903150об/хв) виключає спрацьовування автомата безпеки при миттєвих скиданнях навантаження з режимів, близьких до номінального, і спрацьовування пристрою перепуску 5 при плавних скиданнях навантаження. Щоб уникнути коливального процесу закриття-відкриття пристрою перепуску, закриття пристрою перепуску здійснюють із затримкою на 3-5с після сигналу датчика. Таким чином запропонована система при збережені всіх переваг прототипу дозволяє підвищити надійність, спростити конструкцію та зменшити енергоспоживання. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюSystem for control of gas-turbo generator
Автори англійськоюPasichnyk Serhii Mykolaiovych, Nikolaenko Oleksii Oleksandrovych
Назва патенту російськоюСистема управления газотурбогенератора
Автори російськоюПасичник Сергей Николаевич, Николаенко Алексей Александрович
МПК / Мітки
МПК: F02C 9/18
Мітки: керування, система, газотурбогенератором
