Пристрій для контролю кута нахилу

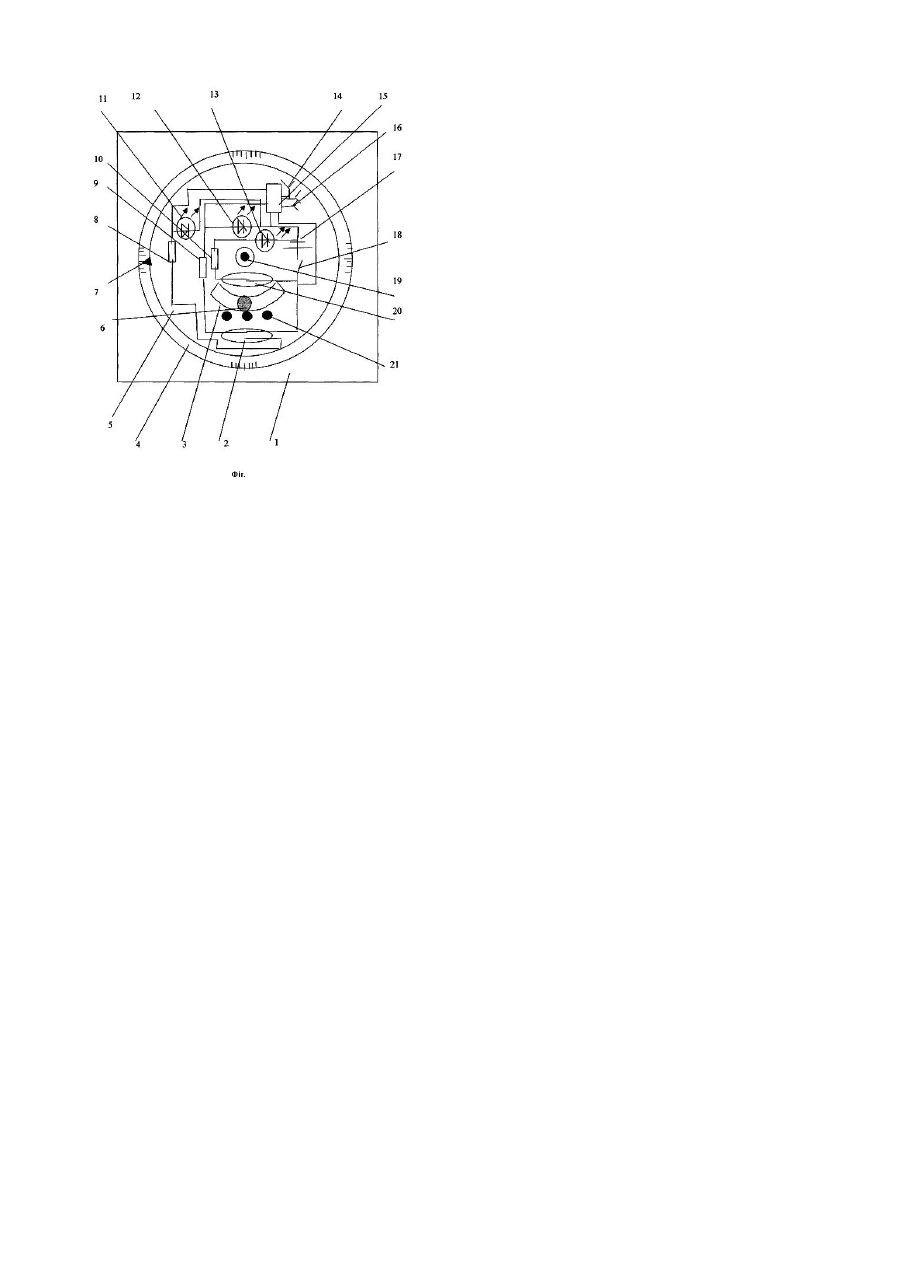

Корисна модель відноситься до галузі механіки зокрема до засобів наведення, а саме до пристроїв для контролю кута нахилу. Відомий пристрій датчик кута нахилу, що містить вигнуту немагнітну трубку, феромагнітний шарик, геркони, постійний магніт [1]. Недоліками відомого пристрою датчика кута нахилу є відносна складність конструкції, необхідність додаткового спеціального джерела напруги. Найбільш близьким технічним рішенням, обраним за прототип є пристрій для контролю кута нахилу, що містить корпус, шкалу, поворотний диск, дугообразну направляючу, рухоме тіло в вигляді циліндричного магніту, геркон, елемент живлення [2]. Недоліками відомого пристрою для контролю кута нахилу обраного за прототип є, те що він не вказує напрямку зміщення інструменту при роботі оператора наприклад, з дріллю. В основу винаходу поставлена задача, шляхом усунення недоліків прототипу, забезпечити роботу оператора в різних положеннях нахилу інструмента (горизонтальному, вертикальному та проміжних) з завчасним його встановленням в них, та відображення напрямку відхилення інструменту при роботі. Суть корисної моделі пристрою для контролю кута нахилу, що містить корпус, шкалу, поворотний диск, дугообразну направляючу, рухоме тіло в вигляді циліндричного магніту, геркон, елемент живлення, досягається шляхом додаткового встановлення на поворотному дискові другого геркону з нормально розімкнутими контактами, який з'єднаний через перемикач з елементом живлення та додатковтим резистором і світлодіодом. Порівняння технічного рішення, що заявляється, із прототипом дозволяє зробити висновок, що корисна модель пристрою для контролю кута нахилу, що заявляється, відрізняється тим, що додатково встановлено на поворотному дискові другий геркон з нормально розімкнутими контактами, який з'єднаний через перемикач з елементом живлення та додатковим резистором і світлодіодом. Таким чином, корисна модель пристрою для контролю кута нахилу, що заявляється, відповідає критерію винаходу "новизна". Суть винаходу пояснюється за допомогою креслень, де на Фіг.показана схема корисної моделі пристрою для контролю кута нахилу. Та описується наступним чином так; для встановлення необхідного кута (нахилу) роботи інструменту використовується поворотний диск з вказівником, відповідно за допомогою ручки фіксації, фіксується на необхідному куті роботи інструменту. Елемент живлення через перемикач, додаткові резистори та світлодіоди, ввімкнені послідовно та розташовані на поворотному дискові з вказівником, разом із дугообразною направляючою та рухомим тілом, яке виконано в вигляді циліндричного магніту. Паралельно світлодіоду встановлений блок двох частотного генератора низької частоти та мікропередатчик, на вхід блока, приєднані провода керування з двух світлодіодів, а на виході розташовані роз'єми для під'єднання шнура навушників, а для приймання модульованого сигнала мікропередатчика використовується радіоприймач розташований у оператора. Корисна модель пристрою для контролю кута нахилу конструктивно містить (див. Фіг.): корпус 1, геркон 2, 20, дугообразну направляючу 3, шкалу 4 на корпусі, поворотний диск 5, рухоме тіло 6 в вигляді циліндричного магніту, вказівник 7, резистори 8, 9, 10, сітлодіоди 11, 12, 13, антену мікропередатчика 14, блок двох частотного генератора з мікропередатчиком 15, роз’єми 16 для під’єднання навушників, елемент живлення 17, вимикач 18, ручку фіксації положення поворотного диску 19, стержні 21. Геркон 2 багатоконтактний, 20 одноконтактний, шкала 4 (показана на корпусі частково), стержні 21 виконані із феромагнітного матеріалу з різьбою для вкручування в матеріал. Корисна модель пристрою для контролю нахилу працює наступним чином: Корпус 1 датчика кута нахилу жорстко закріпляється в горизонтальному положенні на робочому інструменті наприклад: (дріль електрична) за допомогою ручки фіксації положення поворотного диску 19, розблоковуємо поворотний диск 5, та встановлюємо вказівником 7, необхідний кут роботи інструменту з подальшим застопорюванням поворотного диску 5 від провертання ручкою фіксації положення поворотного диску 19. Кут роботи інструменту встановлено. При роботі інструменту в визначеному положенні вказівником 7 (без відхилень), рухоме тіло , яке виконано в вигляді циліндричного магніту знаходиться в самій нижній частині дугообразної направляючої 3 та замикає геркон 20, який послідовно з'єднаний з елементами: вимикачем 18, елементом живлення 17, світлодіодом 13, резистором 10. При цьому світлодіод 13 котрий маєбезбарвний колір світиться, що свідчить оператору про вірне (визначене) положення інструменту. В разі відхилення інструмента від визначеного положення, рухоме тіло 6, яке виконано в вигляді циліндричного магніту переміщується від центру дугообразної направляючої 3 (при відхиленні (завалення) верхньої частини інструменту в ліву сторону), в результаті безконтактної взаємодії перемикає геркон 2 тим самим замикає електричну мережу: вимикач 18, елемент живлення 17 світлодіода 11 (червоний), резистори 8, а при відхиленні верхньої частини інструменту в праву частин у (сторону), в результаті безконтактної взаємодії перемикає геркон 2 тим самим замикає елетричну мережу: вимикач 18, елемент живлення 17, світлодіод 12 (зелений) та резистор 9, при під’єднанні шнура навушників до роз'ємів 16 прослуховує сигнал. Також можливо прослуховувати сигнал за допомогою мікропередатчика з антеною 14, який знаходиться в блокові 15 та передає модульований сигнал на радіоприймач, що розташований у оператора. В результаті, чого оператор повинен усун ути цей недолік подавши дриль в зворотному напрямку (назад) та встановивши вірне положення інструменту продовжити роботу. Регулювання чутливості спрацювання геркона здійснюється за допомогою стержнів 21. Особливо ефективний пристрій при роботі з алюмінієм та його сплавами, пластмасами, деревом. Підвищення ефективності застосування корисної моделі пристрою для контролю кута нахилу, що заявляється, у порівнянні із прототипом, досягається тим, що додатково на поворотному дискові встановлено другий геркон з нормально розімкнутими контактами, який з'єднаний через перемикач з елементом живлення та додатковим резистором і світлодіодом. Джерела інформації: 1. Хазаров К.И. Устройство автоматики с магнитоуправляемыми контактами.- М.: Энергоатомиздат, 1990р. С 204. – аналог. 2. Деклараційний патент UA №66727А F41G3/26, 2004р. – прототип.
