Апарат для перемішування текучих середовищ

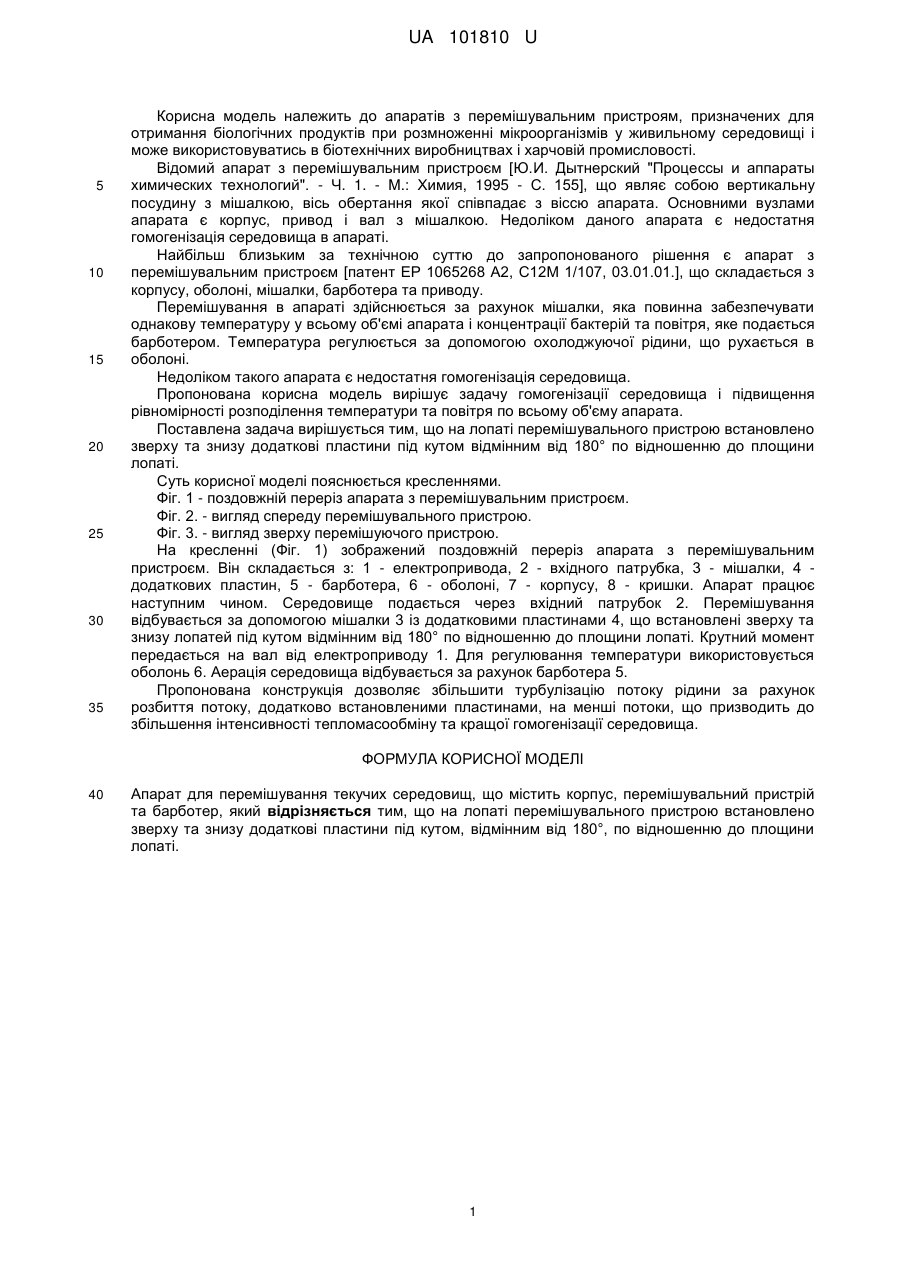

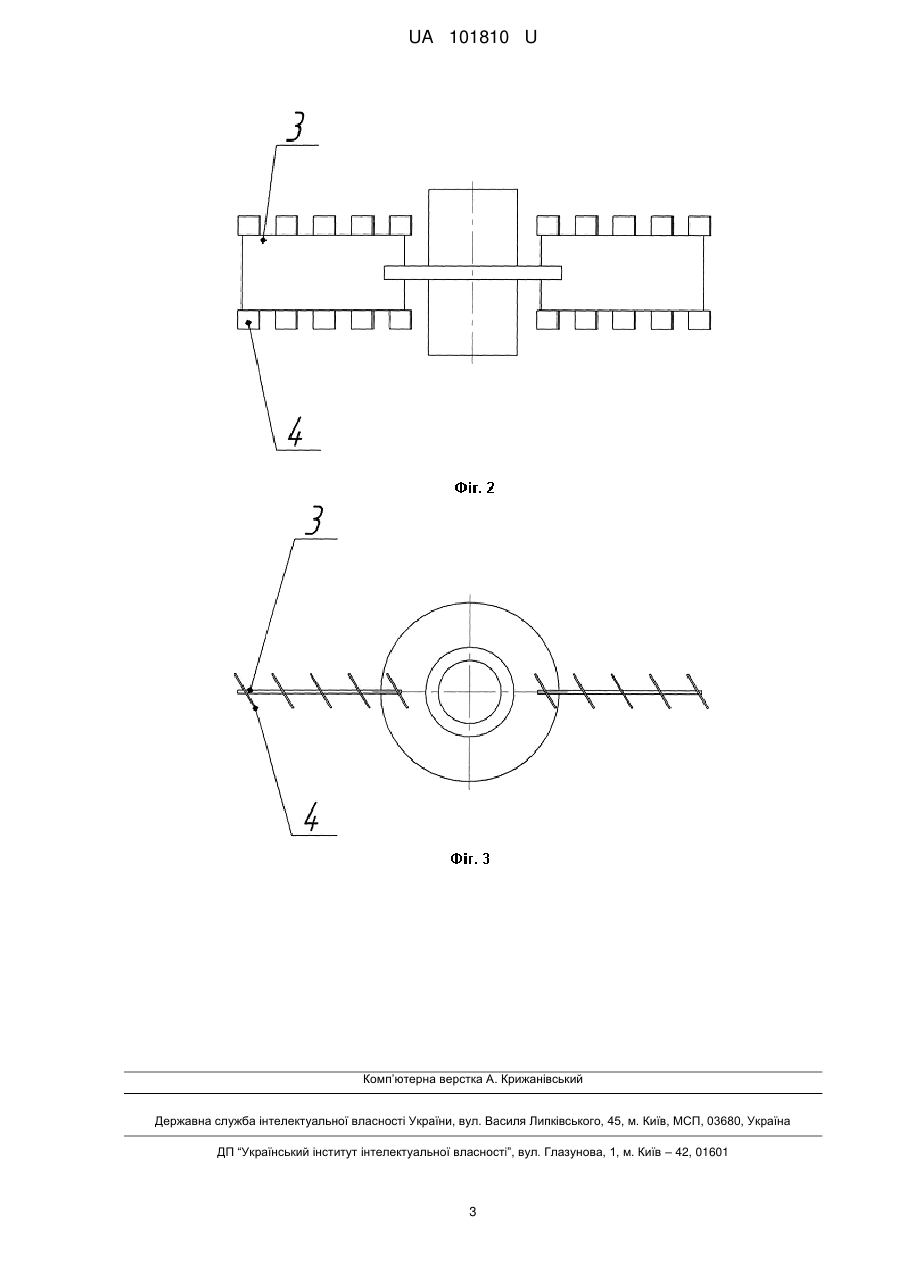

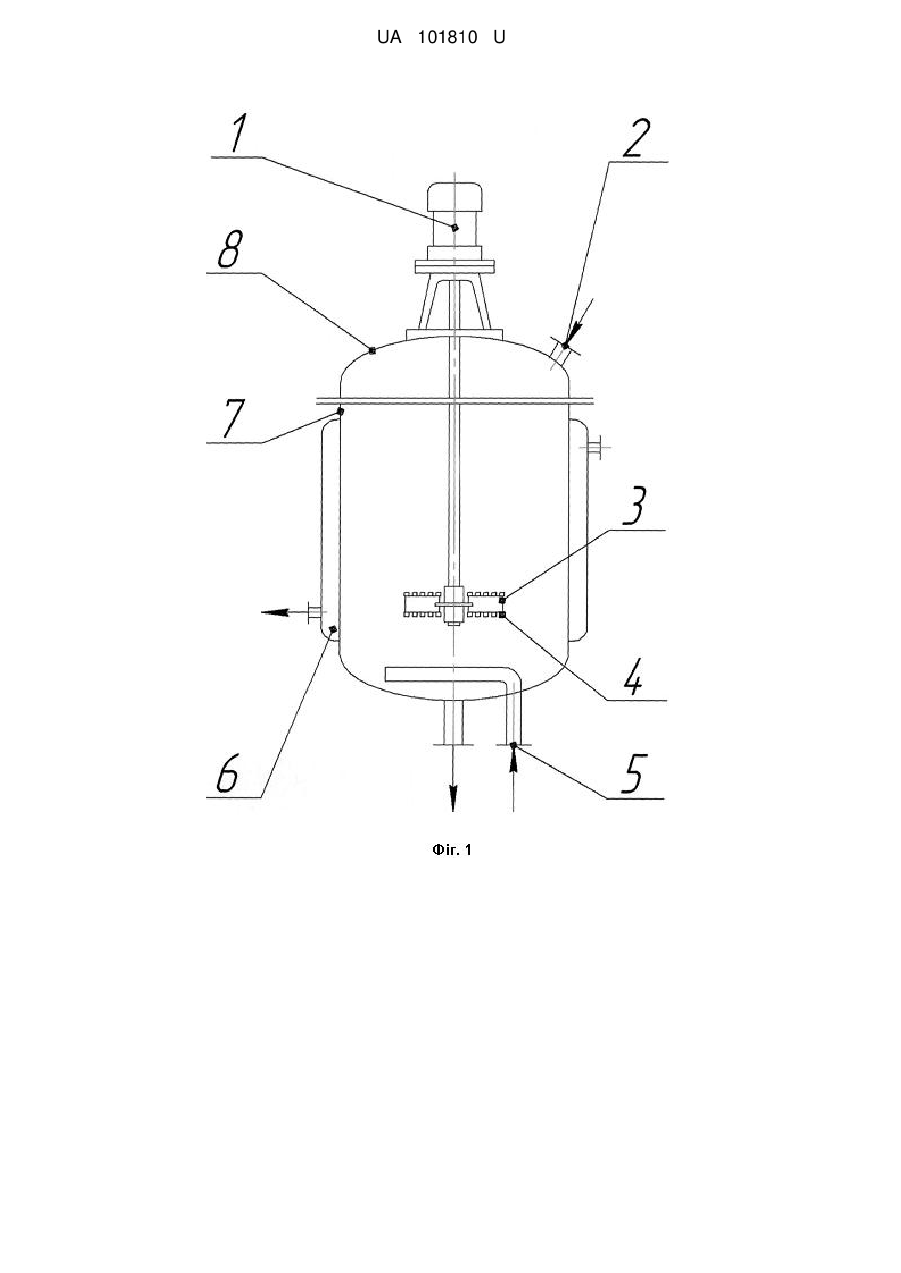

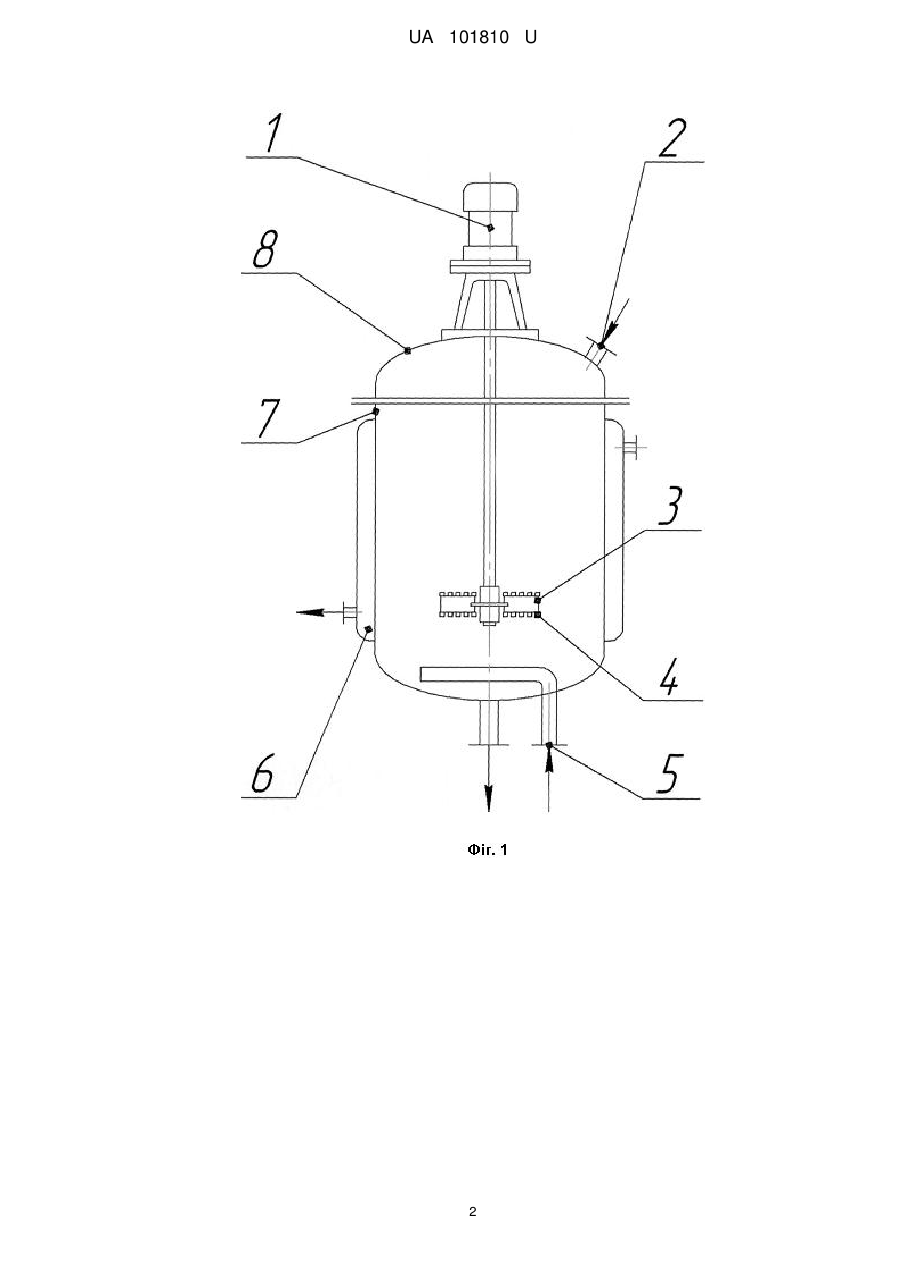

Реферат: Апарат для перемішування текучих середовищ містить корпус, перемішувальний пристрій та барботер. На лопаті перемішувального пристрою встановлено зверху та знизу додаткові пластини під кутом відмінним від 180° по відношенню до площини лопаті. UA 101810 U (54) АПАРАТ ДЛЯ ПЕРЕМІШУВАННЯ ТЕКУЧИХ СЕРЕДОВИЩ UA 101810 U UA 101810 U 5 10 15 20 25 30 35 Корисна модель належить до апаратів з перемішувальним пристроям, призначених для отримання біологічних продуктів при розмноженні мікроорганізмів у живильному середовищі і може використовуватись в біотехнічних виробництвах і харчовій промисловості. Відомий апарат з перемішувальним пристроєм [Ю.И. Дытнерский "Процессы и аппараты химических технологий". - Ч. 1. - М.: Химия, 1995 - С. 155], що являє собою вертикальну посудину з мішалкою, вісь обертання якої співпадає з віссю апарата. Основними вузлами апарата є корпус, привод і вал з мішалкою. Недоліком даного апарата є недостатня гомогенізація середовища в апараті. Найбільш близьким за технічною суттю до запропонованого рішення є апарат з перемішувальним пристроєм [патент ЕР 1065268 А2, С12М 1/107, 03.01.01.], що складається з корпусу, оболоні, мішалки, барботера та приводу. Перемішування в апараті здійснюється за рахунок мішалки, яка повинна забезпечувати однакову температуру у всьому об'ємі апарата і концентрації бактерій та повітря, яке подається барботером. Температура регулюється за допомогою охолоджуючої рідини, що рухається в оболоні. Недоліком такого апарата є недостатня гомогенізація середовища. Пропонована корисна модель вирішує задачу гомогенізації середовища і підвищення рівномірності розподілення температури та повітря по всьому об'єму апарата. Поставлена задача вирішується тим, що на лопаті перемішувального пристрою встановлено зверху та знизу додаткові пластини під кутом відмінним від 180° по відношенню до площини лопаті. Суть корисної моделі пояснюється кресленнями. Фіг. 1 - поздовжній переріз апарата з перемішувальним пристроєм. Фіг. 2. - вигляд спереду перемішувального пристрою. Фіг. 3. - вигляд зверху перемішуючого пристрою. На кресленні (Фіг. 1) зображений поздовжній переріз апарата з перемішувальним пристроєм. Він складається з: 1 - електропривода, 2 - вхідного патрубка, 3 - мішалки, 4 додаткових пластин, 5 - барботера, 6 - оболоні, 7 - корпусу, 8 - кришки. Апарат працює наступним чином. Середовище подається через вхідний патрубок 2. Перемішування відбувається за допомогою мішалки 3 із додатковими пластинами 4, що встановлені зверху та знизу лопатей під кутом відмінним від 180° по відношенню до площини лопаті. Крутний момент передається на вал від електроприводу 1. Для регулювання температури використовується оболонь 6. Аерація середовища відбувається за рахунок барботера 5. Пропонована конструкція дозволяє збільшити турбулізацію потоку рідини за рахунок розбиття потоку, додатково встановленими пластинами, на менші потоки, що призводить до збільшення інтенсивності тепломасообміну та кращої гомогенізації середовища. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Апарат для перемішування текучих середовищ, що містить корпус, перемішувальний пристрій та барботер, який відрізняється тим, що на лопаті перемішувального пристрою встановлено зверху та знизу додаткові пластини під кутом, відмінним від 180°, по відношенню до площини лопаті. 1 UA 101810 U 2 UA 101810 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
