Гнучка протяжка

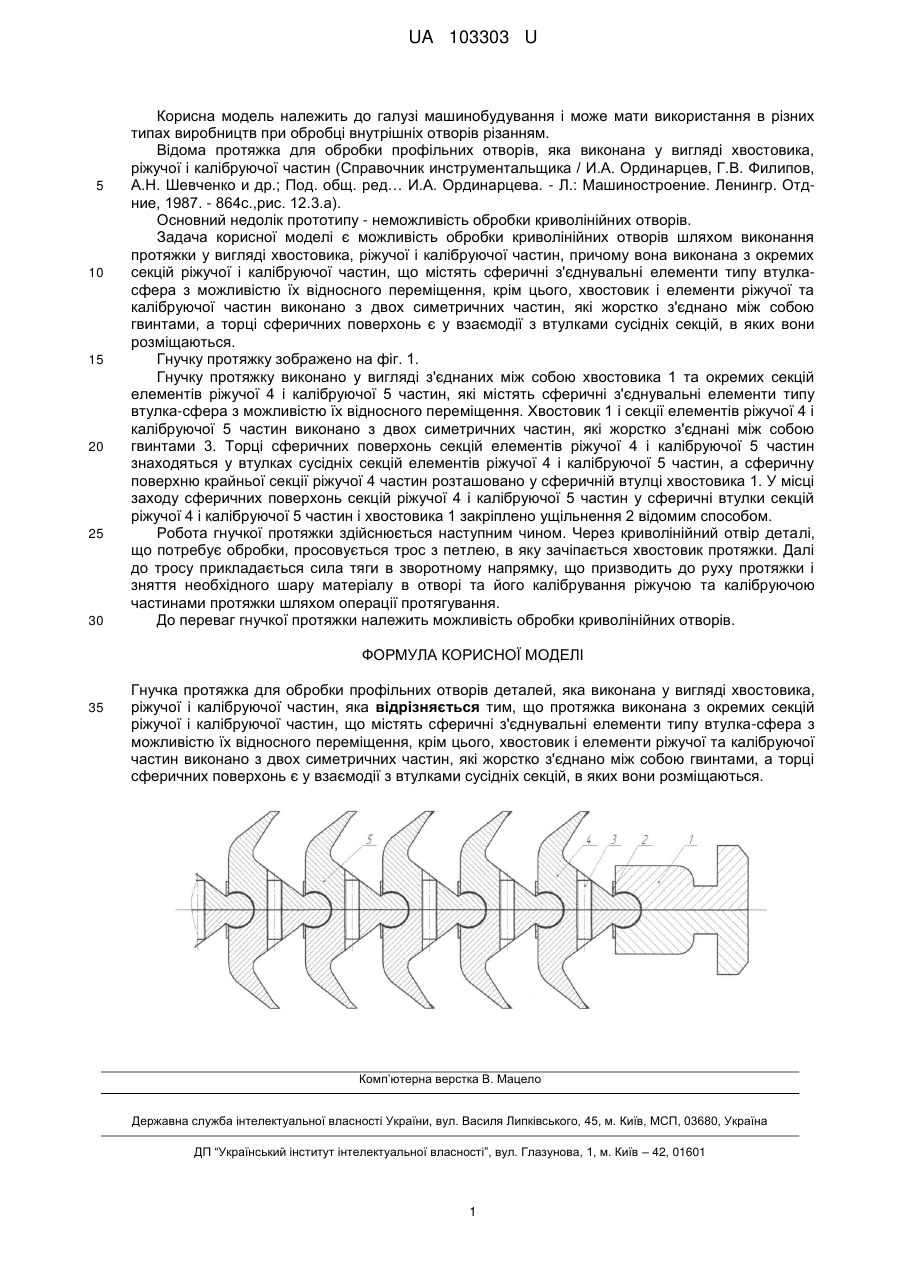

Реферат: Протяжка для обробки профільних отворів деталей, яка виконана у вигляді хвостовика, ріжучої і калібруючої частин, причому протяжка виконана з окремих секцій ріжучої і калібруючої частин, що містять сферичні з'єднувальні елементи типу втулка-сфера з можливістю їх відносного переміщення, крім цього, хвостовик і елементи ріжучої та калібруючої частин виконано з двох симетричних частин, які жорстко з'єднано між собою гвинтами, а торці сферичних поверхонь є у взаємодії з втулками сусідніх секцій, в яких вони розміщаються. UA 103303 U (12) UA 103303 U UA 103303 U 5 10 15 20 25 30 Корисна модель належить до галузі машинобудування і може мати використання в різних типах виробництв при обробці внутрішніх отворів різанням. Відома протяжка для обробки профільних отворів, яка виконана у вигляді хвостовика, ріжучої і калібруючої частин (Справочник инструментальщика / И.А. Ординарцев, Г.В. Филипов, А.Н. Шевченко и др.; Под. общ. ред… И.А. Ординарцева. - Л.: Машиностроение. Ленингр. Отдние, 1987. - 864с.,рис. 12.3.а). Основний недолік прототипу - неможливість обробки криволінійних отворів. Задача корисної моделі є можливість обробки криволінійних отворів шляхом виконання протяжки у вигляді хвостовика, ріжучої і калібруючої частин, причому вона виконана з окремих секцій ріжучої і калібруючої частин, що містять сферичні з'єднувальні елементи типу втулкасфера з можливістю їх відносного переміщення, крім цього, хвостовик і елементи ріжучої та калібруючої частин виконано з двох симетричних частин, які жорстко з'єднано між собою гвинтами, а торці сферичних поверхонь є у взаємодії з втулками сусідніх секцій, в яких вони розміщаються. Гнучку протяжку зображено на фіг. 1. Гнучку протяжку виконано у вигляді з'єднаних між собою хвостовика 1 та окремих секцій елементів ріжучої 4 і калібруючої 5 частин, які містять сферичні з'єднувальні елементи типу втулка-сфера з можливістю їх відносного переміщення. Хвостовик 1 і секції елементів ріжучої 4 і калібруючої 5 частин виконано з двох симетричних частин, які жорстко з'єднані між собою гвинтами 3. Торці сферичних поверхонь секцій елементів ріжучої 4 і калібруючої 5 частин знаходяться у втулках сусідніх секцій елементів ріжучої 4 і калібруючої 5 частин, а сферичну поверхню крайньої секції ріжучої 4 частин розташовано у сферичній втулці хвостовика 1. У місці заходу сферичних поверхонь секцій ріжучої 4 і калібруючої 5 частин у сферичні втулки секцій ріжучої 4 і калібруючої 5 частин і хвостовика 1 закріплено ущільнення 2 відомим способом. Робота гнучкої протяжки здійснюється наступним чином. Через криволінійний отвір деталі, що потребує обробки, просовується трос з петлею, в яку зачіпається хвостовик протяжки. Далі до тросу прикладається сила тяги в зворотному напрямку, що призводить до руху протяжки і зняття необхідного шару матеріалу в отворі та його калібрування ріжучою та калібруючою частинами протяжки шляхом операції протягування. До переваг гнучкої протяжки належить можливість обробки криволінійних отворів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Гнучка протяжка для обробки профільних отворів деталей, яка виконана у вигляді хвостовика, ріжучої і калібруючої частин, яка відрізняється тим, що протяжка виконана з окремих секцій ріжучої і калібруючої частин, що містять сферичні з'єднувальні елементи типу втулка-сфера з можливістю їх відносного переміщення, крім цього, хвостовик і елементи ріжучої та калібруючої частин виконано з двох симетричних частин, які жорстко з'єднано між собою гвинтами, а торці сферичних поверхонь є у взаємодії з втулками сусідніх секцій, в яких вони розміщаються. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
