Гвинтова протяжка

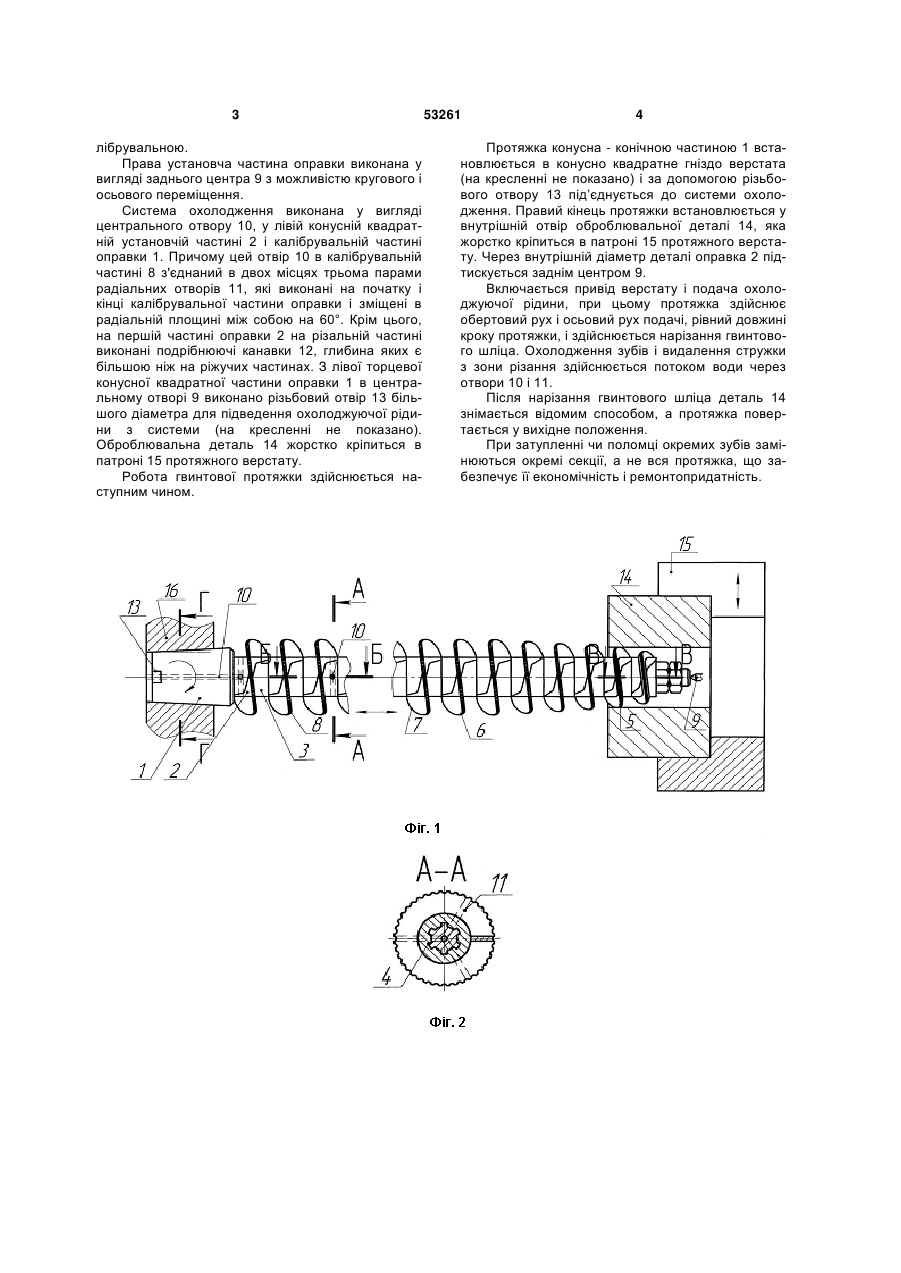

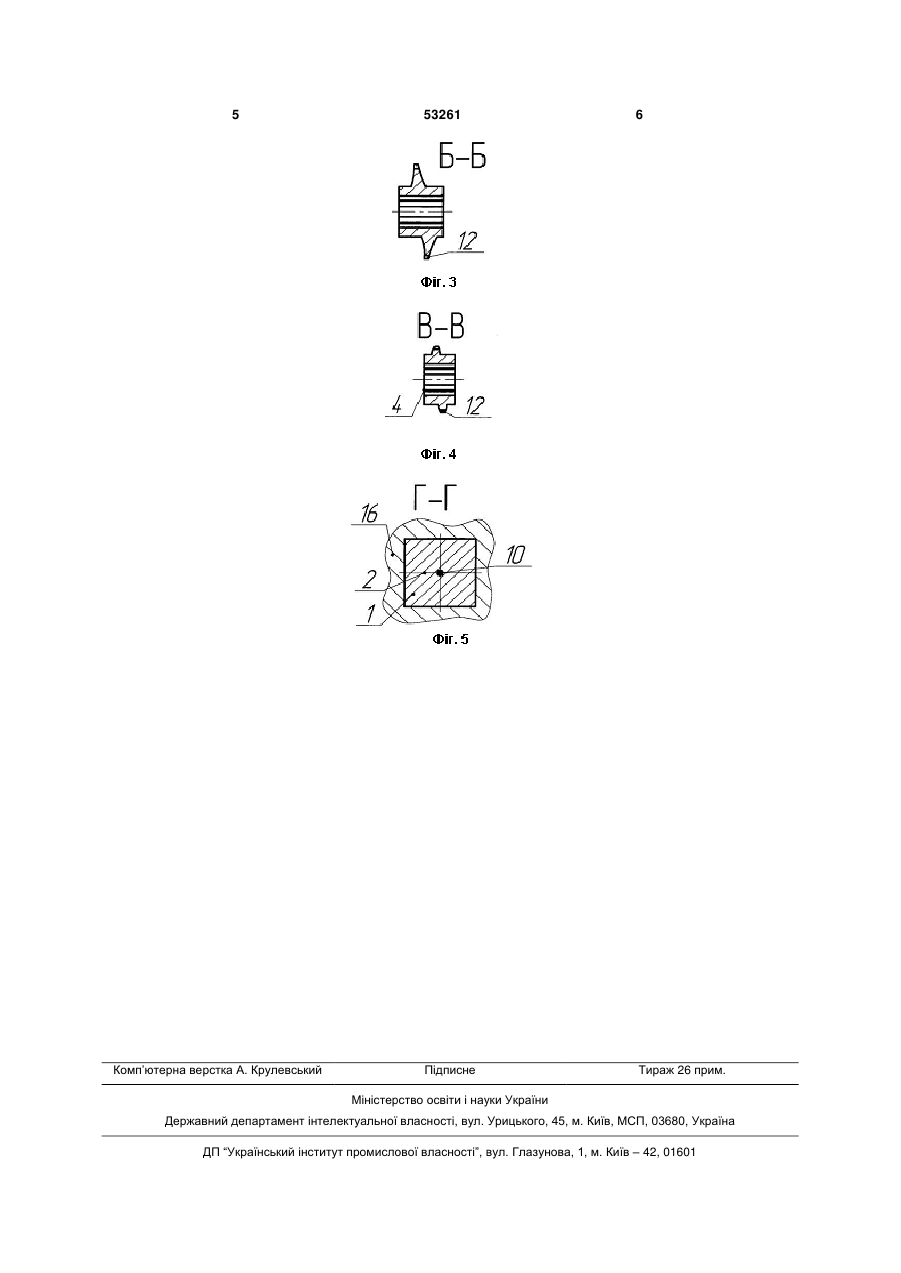

Гвинтова протяжка, що виконана у вигляді оправки з зовнішньою шліцьовою поверхнею, яка є у взаємодії з окремими різальними секціями протяжки, установчих і кріпильних елементів, яка відрізняється тим, що різальні частини виконані з зовнішньо гвинтовою різальною поверхнею з заданим кроком, шириною і заданим підйомом на один зуб і є взаємозамінні, причому перша секція є забірною, друга і третя - різальними, а четверта 3 лібрувальною. Права установча частина оправки виконана у вигляді заднього центра 9 з можливістю кругового і осьового переміщення. Система охолодження виконана у вигляді центрального отвору 10, у лівій конусній квадратній установчій частині 2 і калібрувальній частині оправки 1. Причому цей отвір 10 в калібрувальній частині 8 з'єднаний в двох місцях трьома парами радіальних отворів 11, які виконані на початку і кінці калібрувальної частини оправки і зміщені в радіальній площині між собою на 60°. Крім цього, на першій частині оправки 2 на різальній частині виконані подрібнюючі канавки 12, глибина яких є більшою ніж на ріжучих частинах. З лівої торцевої конусної квадратної частини оправки 1 в центральному отворі 9 виконано різьбовий отвір 13 більшого діаметра для підведення охолоджуючої рідини з системи (на кресленні не показано). Оброблювальна деталь 14 жорстко кріпиться в патроні 15 протяжного верстату. Робота гвинтової протяжки здійснюється наступним чином. 53261 4 Протяжка конусна - конічною частиною 1 встановлюється в конусно квадратне гніздо верстата (на кресленні не показано) і за допомогою різьбового отвору 13 під’єднується до системи охолодження. Правий кінець протяжки встановлюється у внутрішній отвір оброблювальної деталі 14, яка жорстко кріпиться в патроні 15 протяжного верстату. Через внутрішній діаметр деталі оправка 2 підтискується заднім центром 9. Включається привід верстату і подача охолоджуючої рідини, при цьому протяжка здійснює обертовий рух і осьовий рух подачі, рівний довжині кроку протяжки, і здійснюється нарізання гвинтового шліца. Охолодження зубів і видалення стружки з зони різання здійснюється потоком води через отвори 10 і 11. Після нарізання гвинтового шліца деталь 14 знімається відомим способом, а протяжка повертається у вихідне положення. При затупленні чи поломці окремих зубів замінюються окремі секції, а не вся протяжка, що забезпечує її економічність і ремонтопридатність. 5 Комп’ютерна верстка А. Крулевський 53261 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
