Атравматична голка

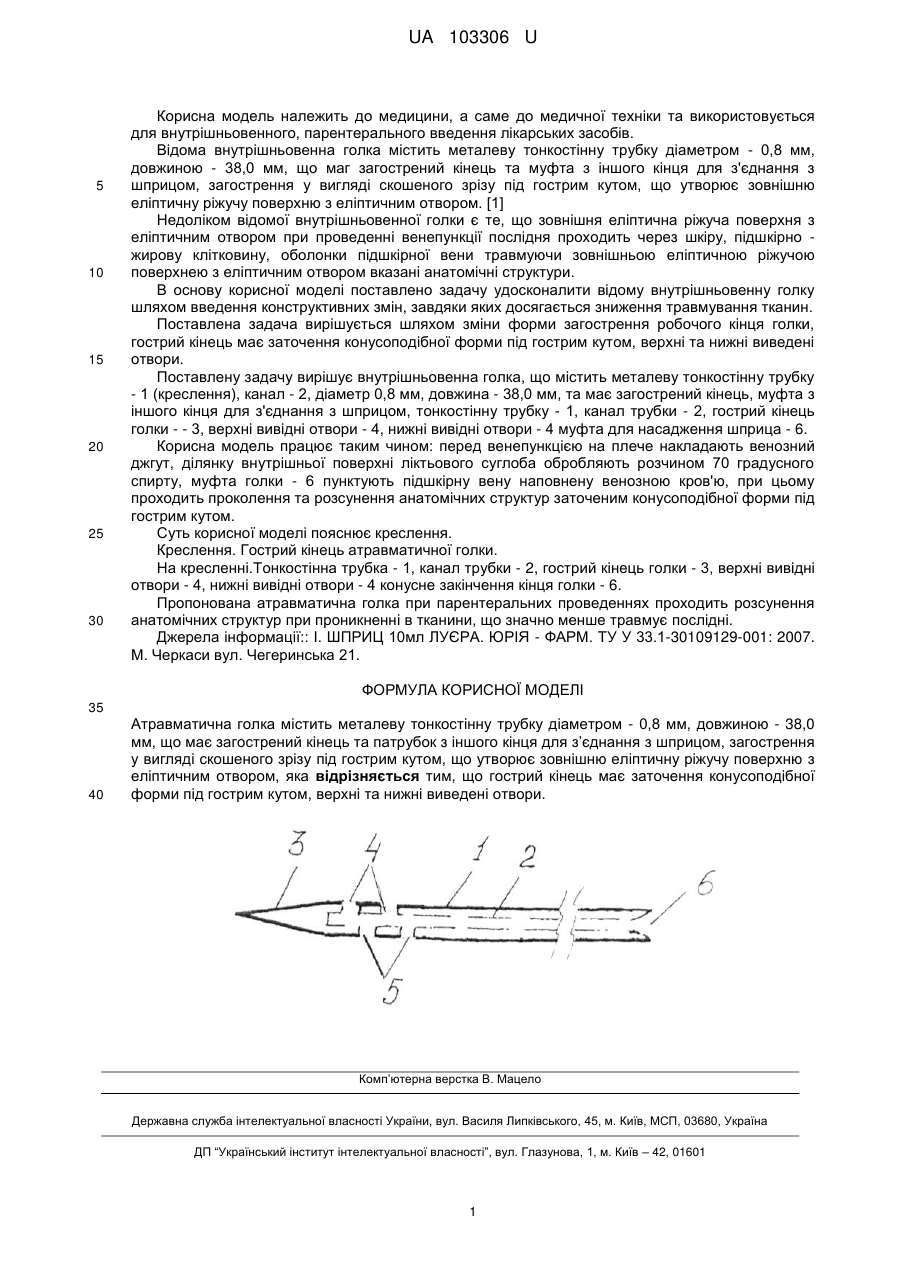

Реферат: Атравматична голка містить металеву тонкостінну трубку діаметром - 0,8 мм, довжиною - 38,0 мм, що має загострений кінець та патрубок з іншого кінця для з’єднання з шприцом, загострення у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну ріжучу поверхню з еліптичним отвором. Гострий кінець має заточення конусоподібної форми під гострим кутом, верхні та нижні виведені отвори. UA 103306 U (12) UA 103306 U UA 103306 U 5 10 15 20 25 30 Корисна модель належить до медицини, а саме до медичної техніки та використовується для внутрішньовенного, парентерального введення лікарських засобів. Відома внутрішньовенна голка містить металеву тонкостінну трубку діаметром - 0,8 мм, довжиною - 38,0 мм, що маг загострений кінець та муфта з іншого кінця для з'єднання з шприцом, загострення у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну ріжучу поверхню з еліптичним отвором. [1] Недоліком відомої внутрішньовенної голки є те, що зовнішня еліптична ріжуча поверхня з еліптичним отвором при проведенні венепункції послідня проходить через шкіру, підшкірно жирову клітковину, оболонки підшкірної вени травмуючи зовнішньою еліптичною ріжучою поверхнею з еліптичним отвором вказані анатомічні структури. В основу корисної моделі поставлено задачу удосконалити відому внутрішньовенну голку шляхом введення конструктивних змін, завдяки яких досягається зниження травмування тканин. Поставлена задача вирішується шляхом зміни форми загострення робочого кінця голки, гострий кінець має заточення конусоподібної форми під гострим кутом, верхні та нижні виведені отвори. Поставлену задачу вирішує внутрішньовенна голка, що містить металеву тонкостінну трубку - 1 (креслення), канал - 2, діаметр 0,8 мм, довжина - 38,0 мм, та має загострений кінець, муфта з іншого кінця для з'єднання з шприцом, тонкостінну трубку - 1, канал трубки - 2, гострий кінець голки - - 3, верхні вивідні отвори - 4, нижні вивідні отвори - 4 муфта для насадження шприца - 6. Корисна модель працює таким чином: перед венепункцією на плече накладають венозний джгут, ділянку внутрішньої поверхні ліктьового суглоба обробляють розчином 70 градусного спирту, муфта голки - 6 пунктують підшкірну вену наповнену венозною кров'ю, при цьому проходить проколення та розсунення анатомічних структур заточеним конусоподібної форми під гострим кутом. Суть корисної моделі пояснює креслення. Креслення. Гострий кінець атравматичної голки. На кресленні.Тонкостінна трубка - 1, канал трубки - 2, гострий кінець голки - 3, верхні вивідні отвори - 4, нижні вивідні отвори - 4 конусне закінчення кінця голки - 6. Пропонована атравматична голка при парентеральних проведеннях проходить розсунення анатомічних структур при проникненні в тканини, що значно менше травмує послідні. Джерела інформації:: І. ШПРИЦ 10мл ЛУЄРА. ЮРІЯ - ФАРМ. ТУ У 33.1-30109129-001: 2007. М. Черкаси вул. Чегеринська 21. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Атравматична голка містить металеву тонкостінну трубку діаметром - 0,8 мм, довжиною - 38,0 мм, що має загострений кінець та патрубок з іншого кінця для з’єднання з шприцом, загострення у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну ріжучу поверхню з еліптичним отвором, яка відрізняється тим, що гострий кінець має заточення конусоподібної форми під гострим кутом, верхні та нижні виведені отвори. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
